Понятно, что OTG кабель можно сделать и самому из обычного USB-кабеля, т.к. он не содержит внутри дополнительной электроники, а отличается только замкнутыми проводами, но цена готового решения менее $1 делает это нецелесообразным.

Бывают еще угловые OTG-кабели, тут нужно смотреть от модели устройства, удобно ли им будет пользоваться, а также в какую сторону он будет смотреть, т.к. разъем micro-USB часто переворачивают по-разному.

Вердикт: хороший годный USB OTG кабель с micro USB разъемом, нуждающимся рекомендуется к покупке.

Usb otg распиновка. Пошаговая инструкция по созданию кабеля USB OTG своими руками

Всем известно, что любое электронное устройство можно подключить к компьютеру с помощью стандартного кабеля USB. Таким образом, с помощью ноутбука или персонального компьютера можно связывать друг с другом различные устройства, такие как принтеры, фотоаппараты, смартфоны и устройства хранения данных (флэшки и внешние жесткие диски).

Что такое OTG?

Можно ли обойтись без компьютера? Проще говоря, на рынке уже давно появилось множество переходников под общим названием OTG-кабель. Их стоимость варьируется от нескольких долларов до десятка и даже двух. Однако их отличие от простых дата-кабелей настолько незначительно, что OTG-кабель можно легко изготовить самостоятельно. Например, из остатков старых разъемов, кабелей и переходников.

Итак, для начала нужно определиться, для чего нам нужен кабель OTG. Питание другого устройства от аккумулятора может понадобиться при отсутствии поблизости розеток, например, в поездках или походах, но этот вариант не самый оперативный. Нужно сразу решить, будем ли мы подключать два конкретных устройства но постоянно друг с другом, или лучше сделать универсальный OTG кабель своими руками для использования любых USB устройств, как магазинный. Также лучше сразу проверить, поддерживает ли ваше устройство такие соединения.

Инструменты и техника безопасности

При работе с кабелями вам потребуются:

Инструмент для снятия изоляции;

кусачки или бокорезы (помните поговорку: «7 раз отмерь — 1 отрежь»), лишний припой на кабеле ухудшит качество связи между устройствами и повысит сопротивление в целом, что повлияет на потерю данных или невозможность зарядки из-за сопротивления проводника;

паяльник, припой и флюс; в конце статьи мы рассмотрим, как можно обойтись без этого устройства.

Помните о мерах безопасности при работе с паяльником. Этот прибор опасен своей высокой температурой не только во время работы, но и в течение нескольких минут после выключения. Оберегайте рабочую поверхность стола от попадания расплавленного олова или канифоли. Защищайте открытые участки кожи от прикосновения к горячим частям паяльника.

Что есть что?

Для начала стоит разобрать, какие контакты в вилках и розетках для чего нужны, так как в версиях мини и микро на 1 контакт больше, чем в разъемах универсальной последовательной шины. Итак, первый штырек стандартно маркируется красной изоляцией внутри провода, предназначенного для подачи напряжения. Второй и третий контакты, помеченные бело-зеленой изоляцией, предназначены для передачи данных. Четвертый черный контакт — ноль или земля, сопряженный с первым питающим проводом. В mini- и micro-USB такие функции возложены на пятый, последний пин, а четвертый является маркировкой или идентификатором. Он предназначен для подачи информации о подключении к устройству и вообще нигде не подключен к дата-кабелю.

Самый простой вариант

В первую очередь рассмотрим вариант подключения друг к другу двух конкретных устройств, например планшетного компьютера и фотоаппарата. Так как оба они имеют 5-контактные разъемы, будь то micro или mini USB, нужно просто аккуратно спаять между собой соответствующие провода. Подойдут 2 ненужных кабеля данных с соответствующими штекерами. Их нужно разрезать и зачистить провода от изоляции, а затем соединить по цветовой дифференциации, то есть черный с черным, желтый с желтым и так далее. Каждое соединение необходимо изолировать от других термоклеем или хотя бы изолентой. При подключении такого кабеля к устройствам на экранах появится диалоговое меню, где нужно будет выбрать, какое из устройств будет основным в данной мини-сети. Вы можете принудительно обозначить основные и второстепенные устройства в самом кабеле. Для этого в штекере основного устройства нужно соединить 4-й и 5-й контакты, а в другом штекере просто не подключать 4-й контакт ни к одному. Таким образом, устройство автоматически определит себя ведущим в соединении, так как маркерный контакт будет указывать на наличие соединения, в то время как на втором устройстве он будет «пустым».

Для различных устройств

Рассмотрим вариант как сделать универсальный OTG кабель своими руками. Помимо штекера micro- или mini-USB, в зависимости от устройства, нам понадобится USB-коннектор. Можно взять от старых материнок, отрезать от USB-удлинителя или разобрать USB-хаб (так называемый ЮСБ-хаб). Последний вариант предпочтительнее, так как позволит подключить к основному устройству сразу несколько периферийных устройств, как к компьютеру. Последовательность подключения такая же, как и выше, на штекере устройства принудительно указывается основное устройство таким же образом, соединяя 4-й и 5-й контакты. На рисунках наглядно представлена ​​схема соединения штырьков в разъемах и вилках.

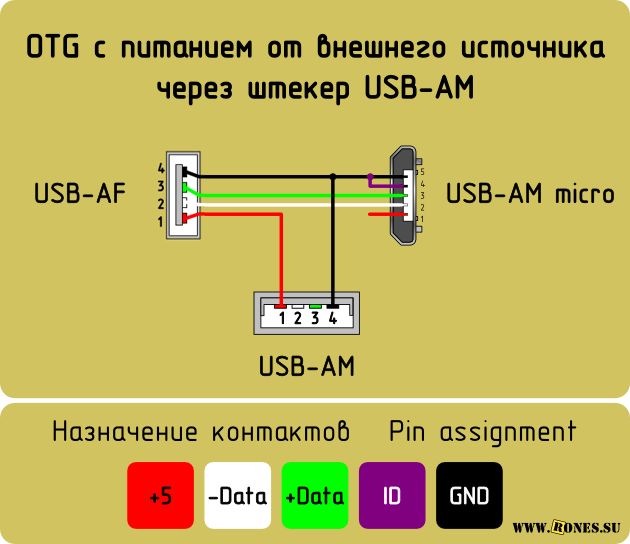

Подключен к блоку питания

Некоторые устройства отличаются повышенным энергопотреблением, что приводит к быстрой разрядке аккумулятора основного гаджета, будь то смартфон или планшет. В этом случае OTG-кабель своими руками можно улучшить, добавив кабель питания с USB-разъемом для адаптера питания. Для этого можно использовать остатки дата-кабеля, от которого ранее был отрезан штекер micro или mini USB. Подключение производится по двум токоведущим контактам, черному и красному, без учета информационных проводов. Следует помнить, что на больших расстояниях сопротивление провода, армированного пайкой, будет снижать напряжение и силу тока, поэтому использование кабелей большой длины, скорее всего, не позволит добиться стабильного соединения между устройствами. Используйте примерно 20-30 см кабеля на каждый штекер и разъем, чтобы избежать обрывов и прерываний соединения.

Напоследок хотелось бы упомянуть, как собрать кабель OTG своими руками без паяльника. Принцип сборки такой же, как описано выше, однако соединения проводов выполняются немного по-другому. Вот два из них:

Паяльная паста содержит порошок припоя и флюс и не требует паяльника.

Такая паста наносится на соединяемые детали и нагревается обычной зажигалкой.

Есть составы вообще без применения высоких температур. Так называемые замки на липкой ленте представляют собой разъемы для слаботочных систем со специальным контактом, врезающимся в провода с помощью зажимного приспособления, например, плоскогубцев.

Что бы вы ни решили делать своими руками, помните, что перерезание кабелей не является гарантийным случаем и такие кабели не подлежат замене.

Если у вас есть смартфон или планшет на базе операционной системы Android, то возможно вы захотите использовать его как хост для какой-нибудь радиолюбительской электроники, например платы Arduino.

Для этого требуется не только USB-кабель, но и On-The-Go (OTG) USB. Можно купить такой в ​​радиомагазине или заказать через интернет, но если лень ходить по магазинам или не хочется ждать посылку, можно сделать такой кабель USB OTG своими руками, благо это достаточно просто.

Но сначала разрежьте эти два кабеля-донора так, чтобы обнажить красный, черный, белый и зеленый провода, проходящие внутри этих кабелей. Снимите изоляцию с концов этих проводов. Подберите провода одного и другого кабеля по цвету и припаяйте их друг к другу. Изолируйте места пайки друг от друга с помощью термоусадочной трубки, изоленты или горячего клея. Не забудьте покрыть их оболочкой, которая представляет собой оголенный многожильный провод, окружающий четыре цветных провода.

После того, как вы спаяли два кабеля вместе, оберните соединение изолентой для снятия напряжения и электрического напряжения. Поскольку многие телефоны Android являются устройствами USB OTG, то есть они могут выступать в качестве USB-хоста или ведомого устройства, вам все равно нужно, чтобы ваш телефон в этом случае выступал только в качестве хоста.

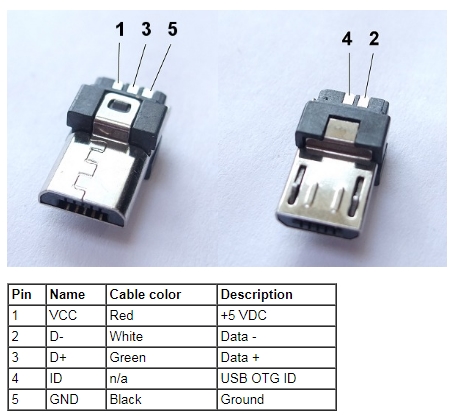

Теперь осторожно откройте крышку разъема micro B и припаяйте контакты 4 и 5 вместе. После этого снова соберите разъем micro B, поместив на него крышку и закрепив изолентой или клеем.

Чтобы убедиться, что все работает как надо, проверьте самодельный кабель, подключив один конец к телефону или планшету на базе Android, а другой — к Arduino. Если все установлено правильно, то Arduino должен включиться, так как на него будет подано питание. Если этого не произошло, то отсоедините оба конца кабеля и проверьте его на короткое замыкание или обрыв. Имейте в виду, что вы не сможете протестировать возможность передачи данных, пока не напишете соответствующие программы для своего телефона и Arduino.

я рассказал о выборе планшета, а в частности о такой необходимой для меня функции, как возможность подключения к нему различных USB устройств, таких как: флешки, картридер (и, соответственно, карты памяти разных форматов) и скоро.

Итак, купили планшет MoveO! TPC-7HG я вдруг столкнулся с совершенно неожиданной для меня проблемой. Все дело в том, что у этого планшета только разъем mini-USB. Само по себе это не стало для меня ни неожиданностью, ни проблемой — наоборот, проще найти стандартный кабель mini-USB взамен, например, сломанного кабеля зарядки при случае. Неприятным сюрпризом для меня стало то, что в моем городе нигде — НИГДЕ! — кабель mini-USB OTG не продавался! В комплекте тоже не было. Обойдя все возможные и невозможные магазины, я пришел к выводу, что, пожалуй, проще и быстрее будет сделать такой кабель своими руками.

ВНИМАНИЕ!!! ВСЕ, ЧТО ВЫ ДЕЛАЕТЕ — ВЫ ДЕЛАЕТЕ НА СВОЙ РИСК!!!

А теперь немного теории. Нельзя просто взять и спаять штекер mini-USB с куском провода от одного кабеля и так называемую USB-розетку от другого кабеля. Нет, то есть конечно можно что-то припаять, но просто подключить к планшету и заставить работать этим кабелем ни одно устройство не получится. Вот в чем дело.

Стандартный кабель mini-USB имеет пятиконтактный штекер:
001.

Контакты в нем нумеруются так:
002.

Но в стандартном USB кабеле всего 4 провода. Куда делся пятый провод? Да нигде. Он просто не припаивается к концевым выключателям разъема!

Назначение и цветовая маркировка проводов в обычном кабеле USB следующие:

1 — Красный VBUS (+5В) Напряжение постоянного тока +5 Вольт относительно GND. Максимальный ток 500 мА.

2 — Белый D- (-Данные)

3 — Зеленый D + (+ Данные)

4 — Черный GND — общий провод, «земля», «минус», 0 Вольт

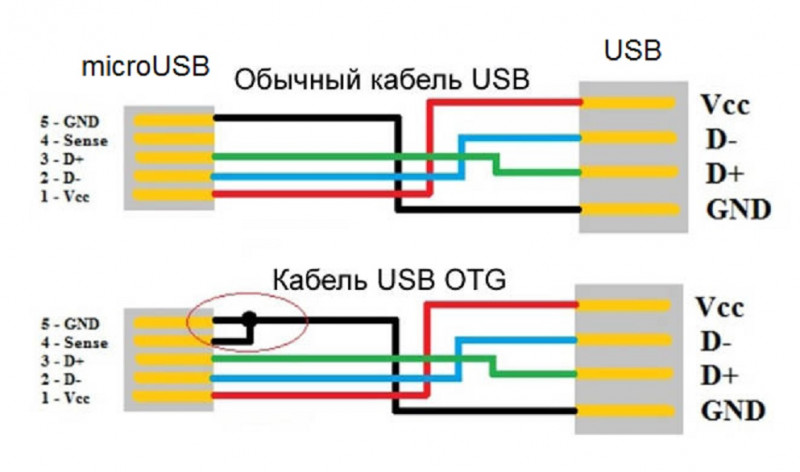

Главное контрастный кабель usb OTG состоит из вилки. В кабеле mini-USB OTG (впрочем, как и в кабеле micro-USB OTG) контакты 4 и 5 закорочены друг на друга. В обычном (не OTG) дата-кабеле провод не припаян к 4-му контакту штекера. Этот штекер называется USB-BM mini (микро). Если спаять контакты 4 и 5 вместе, то такой штекер будет называться USB-AM mini (микро). Именно по наличию перемычки между 4 и 5 контактами в микроразъёме USB-AM планшет определяет, что к нему будет подключаться. периферийное устройство . Если этой перемычки нет, то оно само будет выступать в роли пассивного устройства и не будет реагировать на какие-либо подключенные к нему USB-устройства.

Итак, с теорией познакомились — приступим к практике.

Берем обычный кабель mini-USB, аккуратно вскрываем его разъем канцелярским ножом. В итоге получаем следующий набор юных техников:
003.

Далее нам нужно соединить 4 и 5 контакты штекера. Это можно сделать, например, аккуратно отклеив герметизирующий пластик с обратной стороны разъема. Но тут ждут два неприятных сюрприза. Во-первых, сделать, ничего не повредив, оказывается не так-то просто, потому что контактная группа заливается на совесть — к черту откопаешь. Второй «сюрприз» — это короткий контакт 4-го контакта (простите мой каламбур!), что делает крайне неудобным что-то к нему припаивать:
004.

Честно испортив первый кабель, берусь за второй, но делаю немного по другому. Вскрыв и разобрав разъем mini-USB, с обратной стороны контактной площадки тем же канцелярским ножом аккуратно соскребаю пластик в районе 4-го и 5-го контактов вплоть до самих контактов:
005

Теперь берем паяльник и ставим аккуратную перемычку между этими двумя контактами с оловом.
006.

Единственное, на что здесь нужно обратить внимание, так это на то, чтобы контактная площадка была как можно более плоской, причем как с этой стороны — так как в этом случае наш разъем может просто не влезть обратно в свой металлический корпус, так и с напротив (то есть фактически со стороны контактов) — так как неровность там может привести к изгибу контактной группы гнезда планшета, а это уже чревато. Сделав перемычку, нужно позаботиться о том, чтобы не произошло короткого замыкания свежеприпаянных контактов с корпусом разъема. Для этого я использовала такое незаменимое средство, как Poxipol.
007.

Обратите внимание, что только ПРОЗРАЧНЫЙ Poxipol имеет электрическую изоляцию. Металлический Poxipol обладает достаточно токопроводящими характеристиками и, конечно же, в данном случае его использовать нельзя.

После того, как Poxipol затвердеет, излишки можно счистить ножом и снова собрать USB-коннектор:
008.

В принципе неплохо было бы сверху залить Poxipol, но я рекомендую это сделать после проверки кабеля на работоспособность.

И отрезаем от него разъем USB-мама куском провода:
010.

Теперь нам нужно только соединить два полученных кабеля (один с разъемом mini-USB, другой с разъемом USB- розетка) между собой.

Сначала «одеваем» один из проводов термоусадкой:
011.

Снова берем паяльник:
012.

И аккуратно припаиваем (от слова «припаять», а не «припаять «!) Провода в кабелях.
013.

Для изоляции проводов друг от друга использовал тот же Poxipol. А когда застыл, одел сверху вместе с термоусадкой:
014.

В итоге получился вот такой кабель.

Схема подключения USB C OTG — подробные сведения о внутренних соединениях

Блог, Схемы 0

На приведенной ниже схеме подключения USB C OTG показана сборка кабеля «USB тип C — USB A типа «мама» 2.0»:

Перед обсуждением USB C Схема подключения OTG: давайте кратко рассмотрим кабель OTG или разъем OTG.
Адаптер OTG C или On The Go позволяет подключить полноразмерный USB-накопитель или кабель USB A к телефону через порт зарядки Micro USB-C.

Их можно приобрести отдельно у розничных продавцов, так как обычно они не поставляются в коробке при покупке любого устройства. Основная цель USB-C OTG — передача данных с помощью флеш-накопителей, а также возможность подключения к периферийным устройствам, таким как мышь и клавиатура.

Кабель, розетка и вилка USB Type-C более прочны и удобны в использовании, чем существующие кабели USB, а именно Type-A и micro USB Type-B.
Возьмем пример. Вилки типа А подключаются только в одном положении к розетке типа А (розетка). Однако разъем Type-C позволяет подключать устройство вверх ногами или вверх ногами. Сделав это простое изменение, USB-устройства можно будет правильно вставлять в USB-порты без каких-либо затруднений.

Продукт USB C 2.0 OTG (OTG) представляет собой портативное устройство, которое может работать либо как USB-хост, либо как периферийное USB-устройство. Все продукты USB 2.0/3.0 OTG должны использовать розетку micro-B/micro-C.

В Таблице 1 показаны выводы разъема и разъема USB OTG.

Разъем USB A	Порт USB C	Код провода	Description	Symbol
1	A4, B4, A9, B9	Red	+5V (dc power)	VCC/ VBUS
2	A7	White	Data- (data from device to host)	D-
3	A6	Green	Data+ (data from host to device)	D+
4	A1, B1, A12 , В12	Black	0V (dc ground)	GND
NC	A5*	—	Configuration Channel 1 (VBUS through resistance Rp =5. 1kΩ)	CC1

Description :

Устройство OTG функционирует как периферийное устройство USB. Работая в качестве периферийного USB-устройства, портативное устройство USB 2.0 OTG наблюдает за сигналом VBUS, чтобы определить, подключено ли оно к USB-хосту или внешнему мобильному зарядному устройству.

• Контакт № A1, A12, B1, B12 порта USB C подключен к контакту № 4 USB-разъема типа A. Этот вывод называется заземлением (GND), через который устанавливается сигнал заземления.
• Контакт № A4, A9, B4, B9 вилки USB C подключается к контакту № 1 вилки USB типа A. Этот контакт является источником питания (5+ вольт / VBUS), через этот контакт питание подается на устройство, и оно может быть хостом или периферийными устройствами.
• Номер контакта. A6 порта C подключен к контакту № 3 разъема USB типа A.
  Также PIN-код. A7 micro USB C подключен к контакту № 2 разъема USB типа A «мама». 2/A7 (D-) и контактный номер. 3/A6 (D+) оба как пара используются в качестве дифференциального вывода данных в каждом порту.
• Цветовой код провода, используемого в кабеле USB C OTG: красный, белый, зеленый, серый/черный, соответствующий контактам 1, 2, 3 и 4. Проверьте цветовой код USB C внутреннего кабеля здесь!!
• (вывод CC) A5 на стороне USB-порта C подключен к выводу Vbus через резистор 5,1 кОм.

Ниже перечислены некоторые области применения кабеля OTG, кроме технических, большинство обычных пользователей не знают, для чего используются адаптеры OTG:

• Подключение клавиатуры и мыши к мобильным телефонам для повышения удобства использования мобильные приложения.
• Доступ/копирование/удаление данных с USB-накопителей и внешних жестких дисков.
• Перенос фотографий напрямую с ПК или совместимой камеры на телефон.
• Подключение смартфона напрямую к таким устройствам, как фотопринтеры/3D-принтеры.
