Как сделать антенну для телефона 3g – Изготовление антенн для телефонов и смартфонов: усиление сигнала сотовой связи

подключение смартфона к самодельной внешней антенне

Мобильный интернет — способ подключить телефон к сети при помощи стандартов LTE, 3G-5G. Их применение позволило получить относительно стабильное и скоростное беспроводное соединение. Однако его качество сильно зависит от множества факторов, таких как дальность до точки доступа, то есть вышки, рельефа местности и других. Антенна для телефона 4G или более старого 3G позволяет улучшить качество сигнала, а соответственно, стабильность и скорость интернет-соединения. Подобные устройства можно приобрести или сделать самостоятельно в домашних условиях.

Причины плохого интернета на телефоне

Если пользователь на своем телефоне сталкивается с проблемами со скоростью интернета, то это может быть следствием определенных факторов. Часть из них зависит от расположения.

 Самодельная 3G антенна для смартфона

Если скорость соединения слабая, то причины этого могут быть следующие:

  • Превышение допустимого лимита мобильного трафика, вследствие чего скорость будет снижена до конца дня или месяца оператором в зависимости от тарифа.
  • Слабый сигнал сотовой сети, в результате чего не ловит 4G/3G сеть. Сейчас 3G-покрытие у мобильных операторов достаточно неплохое, в отличие от стандарта 4G, который еще только внедряется.
  • Неровная местность, в которой находится абонент. Холмы, горы, овраги и леса, как и всевозможные бетонные препятствия, сильно снижают качество передаваемого сигнала.
  • Какие-либо операционные ошибки, вирусы или глюки.
  • Большая дальность до вышки.

Важно! Антенна для интернета на телефон может помочь усилить плохой сигнал, если причинами его являются большое расстояние и неровная местность.

 Широкодиапазонная антенна 4G для смартфона

Программные настройки и аппаратное улучшение

К сожалению, сегодня не существует программы, при помощи которой можно было бы реально улучшить качество получаемого сигнала на телефоне. Есть специальные приложения, позволяющие контролировать качество связи, то есть напрямую передают данные пользователю об уровне принимаемого интернета. С их помощью можно выбрать место с лучшим уровнем связи. Некоторые программы могут автоматически переключиться на станцию с лучшей скоростью получения информации. На этом возможности подобных программных способов исчерпываются.

Что касается аппаратных средств, к ним относятся следующие приборы, имеющие возможность улучшения сигнала при помощи лучшего улавливания, без вмешательства в системные и программные настройки:

  • Репитеры;
  • Антенны;
  • Рефлекторы;
  • Роутеры.

Обратите внимание! Их принцип работы заключается в воздействии на принимаемые электромагнитные волны.

 3G антенна для телефона, принцип работы

Положительной стороной аппаратного усиления является возможность повысить скорость интернета для всех устройств, которые подключены к домашней сети.

Выбор наружной антенны

По конструктивным особенностям и видам антенны различаются по нескольким категориям.

С различной направленностью

В представленной категории существуют три вида усилителей:

  • С возможностью направления только в одну сторону. Из названия можно определить, что антенна этого типа может работать только в одном направлении. Ее требуется расположить непосредственно в сторону раздающей вышки оператора.
  • Всенаправленные. Такие устройства способны улучшать качество сигнала с нескольких сторон. В этом случае усилитель имеет возможность самостоятельно выбирать наиболее бесперебойный и качественный сигнал от одной из нескольких подходящих передающих станций.
  • Секторные. Так же, как и первые, имеют возможность работать в одном направлении, но охватывают увеличенный сектор. Они могут принимать сигналы сразу с нескольких станций одного сектора, и в случае перебоев самостоятельно переключаться.

Широкодиапазонные или многочастотные

Такие аппараты способны улучшать качество сигнала, при этом работая сразу в нескольких частотных диапазонах. Выбор устройств других моделей делает невозможной смену диапазонов и стандартов связи. Из-за этого некоторыми изготовителями предлагаются специальные широкодиапазонные приборы, которые могут принимать и усиливать сигналы во всех возможных частотах, таких как GSM 1800, 3G 2100, LTE, Wi-Fi.

Интересно! Это избавит от необходимости приобретения сразу нескольких устройств, работающих в различных стандартах.

Подключение смартфона к внешней антенне

Такое подключение производится путем соединения коаксиальным проводом. Это разъем, работающий на высоких частотах, что делает его максимально совместимым с мобильным телефоном.

Однако таким путем можно улучшить только сигнал у одного телефона, если он не работает в режиме модема. Чтобы распространить его на все устройства домашней сети, лучше подключить антенну непосредственно к 3G или 4G модему.

Самодельная антенна

 Ромбовидная антенна

Так называемая ромбовидная антенна 3G для «Самсунга», «Эппл» или телефонов других марок легко делается дома. Для этого необходимо:

  1. Зачистить от изоляции коаксиальный кабель, не повредив внутреннюю проволоку.
  2. Согнуть медную проволоку в восьмерку по ромбам.
  3. К проволоке коаксиального кабеля в положении «строго вверх» необходимо припаять медный провод. К экранирующей оплетке кабеля припаять другой конец медного провода.
  4. Создать крепление медных проводов на дощечке с качественной изоляцией соединений.
  5. Полученную конструкцию закрепить на крышу дома, а свободный конец кабеля, используя адаптер, подключить к мобильному устройству.

Элементы для усилителя получения сигнала и принцип их работы

Подобное устройство является дополнением к антенне. С его помощью можно получать усиленный сигнал в тех районах, где использования одной антенны недостаточно. Усилитель состоит из двухстороннего репитера, внешней и внутренней антенны, кабельного разветвителя, кабеля и разъемов.

Интересно! Принцип работы репитера заключается в усилении сигнала MS-BS и в обратном направлении BS-MS.

Как сделать своими руками репитер и систему усиления сигнала

 Усилитель мобильного сигнала

Собрать самостоятельно такой усилитель можно без труда. Начать необходимо с антенны. После сборки рекомендуется установить ее и проверить качество улучшения сигнала. Возможно, одной антенны хватит. Если нет, то требуется репитер. Создать самоделку в домашних условиях сложно, поэтому рекомендуется приобрести готовый. Когда все будет готово, можно собрать систему усиления. Для этого надо соединить все перечисленные элементы и настроить их на корректную работу.

Важно! Подобная система управления является совокупностью из репитера (усилителя) и антенны.

Улучшить сигнал 4G сети можно при помощи антенны. Если ее недостаточно, то требуется собрать систему усиления, которая сделает сигнал приема максимально мощным.

Технический экспертПодгорнов Илья ВладимировичВсё статьи нашего сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их можете задать на его странице.

Похожие статьи

Антенна для смартфона за 3 минуты – Sam-Sdelay.RU – Сделай сам!

Простейший способ увеличить уровень сигнала Вашего сотового телефона за несколько минут. Вам не понадобится абсолютно ничего кроме кусочка провода определенной длины. Этот метод определенно поможет в сложной жизненной ситуации.

Перед доработкой сотового телефона я показываю начальный уровень сигнала.

Сейчас он равен: минус 99 дБ – 7 единиц.
Разбираем смартфон, а именно снимаем заднюю крышку. Под ней прячутся сим-карты, батарея и тп. Нас интересуют антенные разъемы.

Обычно, разъем один для подключения внешней антенны GSM, но иногда их может быть несколько: wi-fi, 4G, 3G. Смотрите подписи к ним. Нас интересует гнездо GSM.
Изготовление простейшей антенны для сотового телефона
Теперь необходимо взять кусочек провода в изоляции, с центральной жилой такого диаметра, которая вставится в вентральное гнездо этого разъема. Проводок необходимо оголить с одной стороны для подключения.

Но тут не все так просто: у этого проводка должна быть определенная длина, чтобы он работала максимально эффективно в качестве внешней антенны.
А именно, длина его должна быть 1/4 от длины волны. Длину волны можно вычислить по частоте на которой работает Ваш сотовый.
Большинство телефонов работают в диапазоне, где средняя частота будет 1,9 Ггц. Но бываю и исключения как в моем случае – 0,8 Ггц.
Теперь необходимо вычислить длину волны, для этого можно воспользоваться многочисленными онлайн сервисами в сети.
Итак:

  • Для частоты 0,8 ГГц – 38 см, теперь делим на 4 и получаем длину проводка антенны – 9,5 см.
  • А для частоты 1,9 ГГц – 16 см, делим на 4 и получаем – 4 см.

Обрезаем нужную длину провода и вставляем оголенным концом в разъем для антенны.

Его можно согнуть с верху, чтобы он не выступал за пределы корпуса.

Распределим его в районе аккумуляторной батареи.

Антенну удерживаем пальцами, можно закрепить кусочком скотча.


Закрываем заднюю крышку смартфона.

Результат виден сразу. Уровень возрос до минус 85 дБ и составил 14 единиц, что довольно неплохо.

Ну уж если Вы оказались в полностью безвыходной ситуации и не можете рассчитать дину проводка – возьмите любой отрезок.
Всем пока.
Смотрите видео

Источник

как сделать и подключить мощную самодельную антенну для мобильного интернета

Благоустройство любого загородного участка заключается в том, чтобы повысить комфортность проживания каждого домочадца. Сегодня неизменный атрибут пассивного отдыха представлен телевизором и интернетом, но вдали от города качество трансляции и уровень сигнала нередко ухудшаются. С помощью самодельной 3G пушки можно решить эту проблему, затратив совсем немного средств, времени и сил.

Самодельная 3G Пушка против заводской

Сразу же стоит сказать, что самодельная пушка практически ничем не отличается от заводской, являясь лишь практичным ее аналогом.

 3G пушка своими руками

Как заводские, так и самодельные модели принято разделять на такие группы:

  • всеволновые;
  • логопериодические;
  • дециметровые.

Самыми дешевыми устройствами являются частотно независимые всеволновые, основа которых представлена металлической рамой. У конструкции невысокие рабочие параметры, но ее можно установить на вещательной вышке, расположенной недалеко от дома.

Принцип работы логопериодических 3G пушек сравним с сетью для ловли рыбы, которая сортирует добычу в процессе отлова. Если нет возможности купить такую антенну, ее можно изготовить в домашних условиях, что нисколько не ухудшит свойств конструкции. Дециметровые антенны, в большинстве случаев, имеют форму круга, зигзага или ромба.

Обратите внимание! Как у заводских, так и у самодельных моделей все детали, являющиеся проводниками точек сигнала, стыкуются с помощью сварки или спайки. Но нужно учитывать тот факт, что при установке 3G антенны пушки с внешней стороны дома оно может быть подвержено коррозии.

Преимущества

При изготовлении 3G пушки наружного типа следует придерживаться общепринятой теории антенн, подразумевающей, что длина волны сигнала зависит от геометрических размеров устройства. Преимущества внешних конструкций представлены механической прочностью, малой парусностью и стойкостью к температурным перепадам.

Если вынести пушку за пределы жилого помещения, это устранит возможные затухания и слабые отражения сигнала, которые могут возникать из-за стен, потолка, мебели или перегородок. Категорически не рекомендуется увеличивать длину провода от модема к антенне, потому что из-за кабеля также наблюдаются затухания сигнала.

Недостатки

Для изготовления самодельной 3G антенны рекомендуется использовать оцинкованную сталь или дюралюминий. Существенными недостатками конструкций, выполненных из латуни, биметаллических или медных проводов являются:

  • сильное окисление, требующее периодической полировки;
  • дополнительная изоляция от погодных факторов, которая заключается в покрытии антенны лаком;
  • повышенная хрупкость на морозе.

Важно! Несмотря на то, что лакокрасочное покрытие служит хорошей защитой для проводов и пушки, в целом, со временем оно разрушается, поэтому его слой лака нужно периодически обновлять.

Схемы антенны типа пушка под разные диапазоны 3G, 4G, Wi-fi

Ключевые параметры антенны типа пушка несколько отличаются для 4G, 3G или Wi-fi подключения. Здесь все внимание следует уделять диапазону частоты, на котором функционирует тот или иной оператор, а, чтобы правильно собрать конструкцию, его нужно узнать.

  3G пушка схема

Первым делом следует включить настройки смартфона, после чего выполнить поиск операторов в сети. В списке, который выдал телефон, из множества 2G позиций нужно выбирать исключительно 3G и 4G. Определившись с оператором, обеспечивающим необходимое покрытие в регионе, можно покупать подходящую SIM-карту.

В процессе самостоятельной сборки 3G пушки в обязательном порядке следует соблюдать все размеры, вплоть до миллиметра. Для каждого подвида сети схемы антенны разные. В большинстве случаев, 4G функционирует на частоте 2500 МГц, 3G — на 2000 МГц, а Wi-fi — от 850 до 1800 МГц.

Обратите внимание! Бывают ситуации, когда найти оператора для 3G или 4G, а также данные о его частоте, просто невозможно. В такой ситуации рекомендуется сделать пушку под параметры 2100 МГц, чтобы повысить шанс поймать сигнал.

Материалы для антенны

Сделать пушку для усиления интернет-сигнала сможет даже самый неопытный человек. Для этого нужно запастись терпением и подготовить необходимые материалы и инструменты:

  • гайки под шпильку — 15 штук;
  • цельно резьбовую шпильку М5 или М9, длина которой составляет 140 мм;
  • 2 куска коаксиального кабеля, по 12 м каждый;
  • тонкий металлический лист.

Важно! Опытные мастера рекомендуют использовать фольгу, если под рукой нет жести из любого металла. Кроме этого, понадобится два разъема с переходником и 4 шт. F разъема для телевизионного кабеля.

Необходимая теория

Каждый человек может догадаться, что, чем длиннее будет провод, тем больше вероятность, что в нем потеряется сигнал. Даже если при сборке пушки использовать высококачественный и дорогой кабель, потеря сигнала не исключена. Кабель — это ключевая часть антенны, поэтому в процессе его выбора нельзя придерживаться остаточного принципа, иначе достоинства самой эффективной пушки будут сведены на «нет».

К примеру, если один вид провода можно использовать в регионе с низкой частотой, то его применение на высокочастотных участках уже невозможно. Чтобы снизить потери в кабеле, необходимо уменьшить его длину и концентрацию высокочастотных соединений.

Обратите внимание! Если 4G антенна пушка будет функционировать на высоких частотах, при сборке конструкции следует использовать кабель с более высокими показателями.

Процесс сборки антенны

Сборку пушки можно рассмотреть на примере антенны 3G, работающей на частоте 2100 МГц. Для начала нужно взять лист металла и с помощью канцелярских ножниц вырезать из него 6 дисков диаметром 100, 75, 55, 40, 39 и 35 мм.

 Пушка 4G 1800 lte чертежи

Важно! Размеры следует соблюдать до миллиметра, поэтому лучше сверлом сделать отверстие, а уже потом с помощью циркуля выстраивать плоскость для выреза дисков.

  1. На дисках должны быть проделаны отверстия для пайки жилы кабеля, которые сверлят на расстоянии 10 мм от края. Приложив два круга (100 и 75 мм) друг к другу, необходимо разметить их, чтобы потом ввести коаксиальный кабель с оплеткой. Телевизионные F разъемы запрессовать на диске, после чего зафиксировать шпильку и подсоединять следующие элементы, выдерживая дистанцию между ними — 33 мм.
  2. Затем коаксиальные провода крепятся к большому диску таким образом, чтобы центральная медная жила каждого кабеля проходила через сквозное отверстие на соседнем сегменте. После того, как провода были закреплены, проволоку необходимо припаять. На хвостик шпильки, который немного выступает, нужно прикрепить планку из металла, пластика или дерева, чтобы она выполняла роль держателя.
  3. На коаксиальный кабель, а точнее, на его свободные концы, следует надежно закрепить разъемы вместе с переходниками, куда и будут подключаться модемы 4G, 3G или Wi-fi. После того, как были выполнены все вышеперечисленные действия, антенна креосан 3G будет готова к установке.

Настройка

Многие после сборки задаются вопросом, как правильно подключить 3G пушку — лучшую самодельную антенну. Чтобы достичь максимального качества в процессе приема интернет-сигнала, необходимо вынести самодельную конструкцию за пределы жилого помещения. Ее следует установить немного выше крыш тех зданий, которые находятся поблизости, чтобы свести к минимуму помехи и шумы, возникающие по причине подобных препятствий.

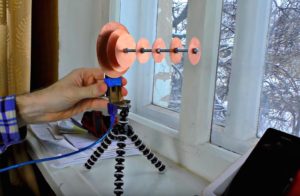

 Настройка самодельной антенны

Далее 4G пушка направляется в сторону ближайшей вышки, транслирующей интернет-сигналы, а, чтобы узнать ее местоположение, квалифицированные специалисты рекомендуют использовать сервис Netmonitor.

В web-интерфейсе компьютера нужно найти раздел «Информация о модели», далее — строку «Уровень сигнала» и медленно перемещать внешнюю антенну, пока не будут достигнуты лучшие показатели.

Обратите внимание! Стоит заметить, что уровень сигнала обозначается знаком «минус», поэтому улучшение качества связи определяется по увеличению числовой отметки за этим знаком. С помощью такого эффективного метода можно настроить абсолютно любую самоделку или заводскую пушку.

На основе отзывов пользователей можно заключить, что сделать 3G пушку своими руками очень просто. Для этого нужно лишь запастись необходимыми материалами, сделать правильные расчеты и следовать алгоритму выполнения работы. В конечном результате можно не только сэкономить приличную сумму денег, но и пользоваться интернетом в загородном доме или в том месте, где раньше поймать сигнал было очень сложно.

Технический экспертПодгорнов Илья ВладимировичВсё статьи нашего сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их можете задать на его странице.

Похожие статьи

Самодельная 3G антенна. 3G антенна Харченко.

3G антеннаЗдравствуйте дорогие читатели и подписчики блога! Сегодня хочу обсудить ещё один вариант самодельной 3G антенны. Возможно, кто то натыкался в интернете на инструкцию по изготовлению этой антенны. Её ещё называют антенной Харченко для 3G модема, или «восьмёркой». За её основу взят дециметровый ромбический волновод  Харченко, который предложил, использовать эту конструкцию для приема ТВ каналов в ДМВ диапазоне. Я решил протестировать варианты конструкций, которые предлагают в сети на форумах, и результаты выкладываю сюда. При постройке антенны для 3G модема я внес кое-какие изменения. Сразу скажу, что антенна неплохо работает, но ждать от неё супер результатов не стоит. Она помогает усилить сигнал, но если он у вас отсутствует совсем, то вряд ли она вам поможет. Если сигнала GSM нет, то лучше использовать вариант 3G антенны собранной на спутниковой антенне.

В принципе фотографии подробно иллюстрируют конструкцию антенны и как её собрать. Саму «восьмерку» делаем из медной монолитной проволоки сечением 4 мм2, её можно приобрести в любом электро магазине. С помощью плоскогубцев проволоку нужно согнуть по форме как на фото, обязательно соблюсти все размеры. Концы спаиваем вместе.

Сборка 3G антенны:

Антенна Харченко 3G

Спаиваем конци проволоки

Далее нам понадобится алюминиевая пластина размером 140 х 140 мм и толщиной 2 мм. Она будет работать в качестве рефлектора. Такую пластину можно вырезать с помощью болгарки, например из старой кастрюли. Не забываем о мерах безопасности при работе с болгаркой – одеваем защитные очки! В центре пластины необходимо просверлить отверстие под кабель диаметром 8-10 мм. Теперь нужно закрепить антенну по центру рефлектора на расстоянии 36 мм. Крепёж делаем из диэлекрического материала, например пластмасс. Рефлектор с антенной ни в коем случае не должны иметь контакта.

Фнтенна Харченко 3G

Фнтенна Харченко 3G

Так как я планировал использовать антенну на улице, пришлось придумать для неё крепление. Просверлив в пластине отверстия под хомуты от польской антенны (полячки), я одел её на настенный кронштейн от спутниковой антенны. Далее нужно припаять кабель к «восьмерке» предварительно продев его через отверстие в рефлекторе.

Крепеж для антенны

3G антенна на кронштейне

3G антенна на кронштейне

Припаиваем кабель к антенне

Установка антенны

3G антенна Харченко

Теперь подробнее о кабеле. В инструкции использовался коаксиальный кабель 75 Ом. Однако волновое сопротивление антенны ближе к 50 Ом, что показали замеры на осцилографе. Сам стандарт HSDPA в котором мы стремимся зарегистрироваться находится в диапазоне 2100 Мгц, токи, которые сгенерирует в системе волновым сопротивлением более 50 Ом такая волна, мгновенно затухают. Поэтому я все же использовал 50 Ом-й кабель. К тому же проводник в таком кабеле полностью из меди и его не составит труда припаять.

Когда антенна собрана и установлена, на другом конце кабеля, который будет присоединен к модему, нужно спаять так называемое устройство согласования, с помощью его мы соединим модем с антенной. Для этого нам понадобится медная фольга, найти её можно в старых трансформаторах, или купить в радиомагазине, из такой фольги изготавливают печатные платы.  Делаем из фольги то, что показано на фото, размеры тоже необходимо соблюсти.

Устройство согласования:

Обматываем вокруг модема

Обматываем вокруг модема

Вырезать можно обычными ножницами, вырезав лоскутки, их нужно спаять, как показано на фото. Фольга для оплётки должна быть размером 27х76 мм, для центральной жилы одна сторона 45 мм, вторая по размеру обхвата модема. Слишком плотно обматывать не стоит, конструкция на модеме должна только опоясать корпус модема.  Фольга спаянная с оплёткой, должна как бы обволакивать по кругу модем, при этом, не касаясь центральной жили.

Припаиваем центральную жилу к фольге

Для оплётки:

Устройство согласования в сборе:

Устройство согласования в сборе

Устройство согласования

Устройство согласования

Ustroistvo_soglasovaniya_dlya 3G_modema_vid

Ustroistvo_soglasovaniya_dlya 3G_modema

Если ваш модем имеет разъём для внешней антенны, то кабель можно подсоединить к нему, придумав какой-нибудь переходник, кстати, на инструкцию как можно спаять такой переходник я тоже пару раз натыкался в сети. Мой модем Huawei E1550 такого разъёма не имеет.

Настройка 3G антенны производится экспериментально, можно просто поворачивать её по оси кронштейна, пока не добьёмся четкого сигнала и регистрации в HSDPA или WCDMA, что будет соответствовать индикации в интерфейсе программы модема. О качестве сигнала можно судить по «палочкам». Конечно, следует сказать, что устанавливать и направлять антенну следует в сторону базовой станции, сигнал которой мы и хотим усилить.

HSDPA

Как я уже говорил, антенна работает не плохо, и дает коэффициент усиления 6-8 децибел. Если ваш модем регистрировался только в GPRS/EDGE, то с помощью этой антенны вы получите четкий 3G. Вариант установки в комнате тоже рассматривается, можно придумать какую-нибудь подставку, и разместить её на подоконнике, или подвесить к потолку.

Если кто-то использовал антенну Харченко для 3G, буду рад, если оставите отзывы в коментариях. Интересно узнать мнение других людей. На вопросы так же с удовольствием отвечу.
