Как разобрать iPhone 6s

инструкция с картинками

БЛОГ

Пройди обучение
ремонту электроники в школе Fixit

Pentalobe винты

• Откручиваем 2 нижних винта Pentalobe отверткой;
• Можно немного намагнитить отвертку;
• Если на винтах сорванные шлицы:
• 1. Аккуратно припаять отвертку и выкрутить винт;
• 2. Высверливать винт сверлом;
• На данном этапе используйте только специальную Pentalobe отвертку. При выкручивании винтов будьте осторожны, чтобы не поцарапать корпус.

Снятие дисплейного модуля

• Пластиковой лопаткой поддеваем модуль;
• Поднимаем с помощью присоски;
• Не отпуская до конца, фиксируем дисплей под углом 90 градусов;
• Для безопасности, отсоединяем аккумуляторную батарею от платы;
• Откручиваем крестовой отверткой, винты крепления шлейфов от дисплея;
• Отсоединяем шлейфа пластиковой лопаткой;
• Снимаем дисплейный модуль;

Снятие разъёма аккумулятора

• Удалите два винта Phillips, крепящие кронштейн соединителя аккумулятора, следующих длин:
• Один красный винт 2,9 мм; Один рыжий винт 2,2 мм;
• С помощью пинцета, снимите защиту разъема аккумулятора;

Отсоединение шлейфа аккумулятора

• Используйте плоский конец лопатки, чтобы осторожно вытащить разъем аккумулятора из гнезда на системной плате;
• Отодвиньте разъем аккумулятора от системной платы, пока он не отсоединится от гнезда, чтобы избежать случайного подключения к батарее во время работы;

Снятие винтов защиты дисплейного модуля

• Удалите следующие четыре винта Phillips, крепящие защиту кабеля дисплея:
• Три красных винта 1,2 мм; Один рыжий винт 2,8 мм;
• Снимите защиту дисплейного модуля пинцетом;

Отсоединение шлейфа фронтальной камеры

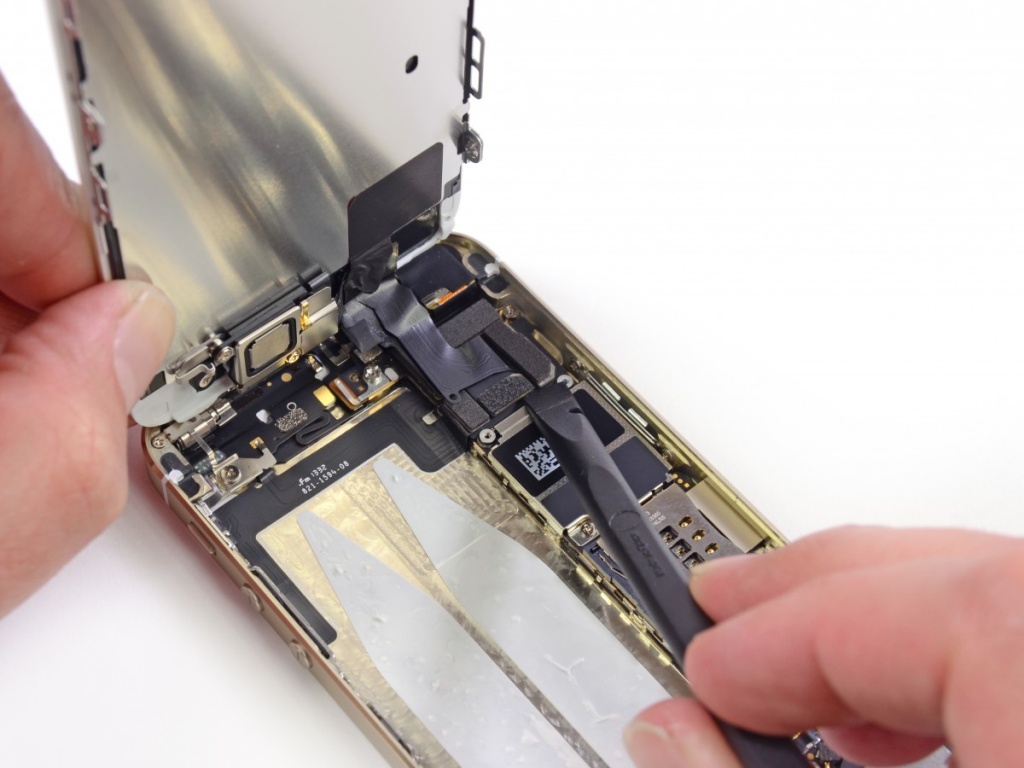

• Используйте лопатку или ноготь, чтобы отсоединить кабель передней камеры, вытащив его прямо из гнезда на системной плате;

Отсоединение разъёма дисплея

• Отсоедините шлейф дисплея, потянув его прямо из гнезда на системной плате;
• При повторной сборке вашего телефона шлейф дисплея может выскочить из разъема. Это может привести к появлению белых линий или пустого экрана при включении телефона. Если это произойдет, просто подключите кабель и включите питание вашего телефона. Лучший способ перезагрузки вашего телефона — отключить и снова подключить аккумулятор;

Отсоединение шлейфа тачскрина

• Отсоедините шлейф тачскрина, вытаскивая его прямо из гнезда на системной плате и снимите дисплейный модуль;

Разбор кнопки home

• Удалите три красных крепежных винта с диагональю 1,7 мм, закрепляющих защиту на кнопке Home;

Разбор кнопки home

• Поднимите нижний край защиты кнопки home, пока он не освободит маленький штифт с правой стороны;
• Сдвиньте защиту из-под экрана, чтобы снять его;

Разбор кнопки home

• Используйте лопатку для отсоединения разъема кнопки home, выталкивая его из гнезда на задней панели дисплея;

Разбор кнопки home

• Используйте лопатку, чтобы вытащить гибкий кабель кнопки home с задней панели дисплея;
• Удалите ее при помощи пинцета;

Замена динамика

• Снимите следующие три винта Phillips, крепящие защиту громкоговорителя динамика:
• Два красных винта диаметром 2,3 мм; Один рыжий винт 1,3 мм;
• Поднимите и выньте кронштейн громкоговорителя динамика;

Извлеките фронтальную камеру

• Используйте плоский конец лопатки, чтобы подтолкнуть переднюю камеру к корпусу;

Снимаем слуховой динамик

• Потяните назад переднюю камеру, чтобы получить доступ к динамику;
• Извлеките динамик при помощи пинцета;

Снятие шлейфа фронтальной камеры

• Удерживая переднюю камеру в обратном направлении, используйте лопатку, чтобы вытолкнуть датчик света из выемки на передней панели;

Снятие шлейфа фронтальной камеры

• Сложите переднюю камеру и кабель датчика, чтобы обеспечить доступ к микрофону;

Снятие шлейфа фронтальной камеры

• Используйте плоский конец лопатки, чтобы аккуратно снять клей, закрепляющий микрофон на передней панели;
• Извлеките камеру;

Снятие защитного экрана

• Удалите следующие шесть винт Phillips диаметром 1,3 мм:
• Три красных винта на левом и правом краях панели дисплея;

Снятие защитного экрана

• Один рыжий винт на 1,5 см от правого края экрана;

Снятие защитного экрана

• Используйте пинцет для снятия куска ленты с защиты рядом с корпусом передней камеры;
• Снимите защитну экрана;

Снятие аккумулятора

• Используйте пинцет, чтобы открутить кончики двух клеящих полос вдоль нижнего края батареи;
• Используйте пальцы или тупой пинцет. Будьте осторожны при работе рядом с батареей; прокалывание батареи может выпустить опасные химические вещества и / или вызвать пожар;

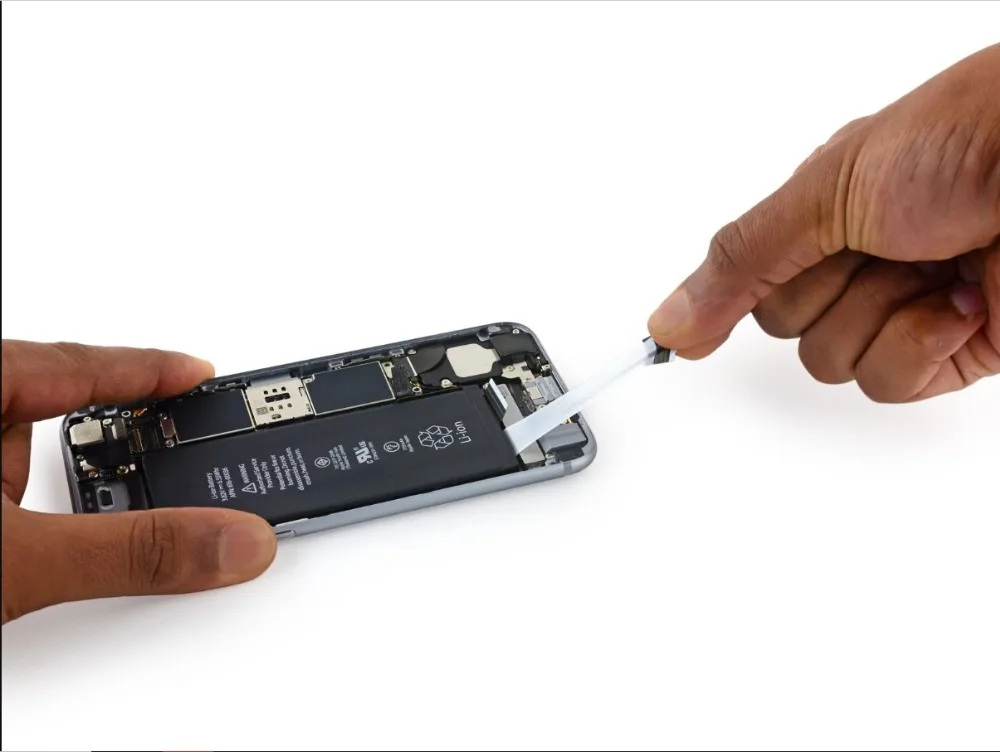

Снятие аккумулятора

• Медленно вытащите один аккумуляторный клей в сторону от батареи, в нижней части iPhone;
• Постоянно подтягивайте, поддерживая постоянное натяжение на полосе, пока она не выскользнет из батареи и заднего корпуса. Для достижения наилучших результатов потяните полосу под углом 60º или менее;
• Повторите для второй полосы, затем извлеките аккумулятор;

Отключение основной камеры

• Используйте плоский конец лопатки для отсоединения камеры от гнезда на системной плате;

Снятие защиты

• Удалите следующие два винта Phillips над кронштейном камеры;
• Один красный винт 1,6 мм; Один рыжий винт 2,0 мм;
• Снимите защиту используя пинцет;

Извлеките основную камеру

• Вставьте пластиковую лопатку в сторону камеры, между задним корпусом и модулем камеры;
• Аккуратно поднимите камеру, чтобы вытолкнуть ее из корпуса;
• Cнимите камеру с помощью пинцета;

Отсоединение антенного кабеля

• Извлеките два красных винта Phillips диаметром 2,3 мм поверх защиты кабеля аудиоуправления;
• Снимите защиту кабеля аудиоконтроллера;

Извлеките антенну Wi-Fi

• Удалите следующие три крестообразных винтов, удерживающих антенну:
• Два красны винта диаметром 1,5 мм; Один рыжий винт диаметром 2,3 мм;

Крепление антенны к корпусу

• Удалите два желтых винта диаметром 2,0 мм, установленных в верхнем краю заднего корпуса;

Удалите Wi-Fi антенну

• Снимите верхнюю левую антенну;

Отключите шлейф кнопок громкости

• Используйте плоскую лопатку для отсоединения кабеля управления аудиосигналом от его гнезда на системной плате;

Коаксиальный кабель GPS

• Используйте острый конец лопатки, для отсоединения антенного кабеля от его гнезда в правом верхнем углу ситемной платы;

Коаксиальный кабель GSM

• Используйте острый конец лопатки, для отсоединения антенного кабеля от его гнезда в левом нижнем углу системной платы;

Системный шлейф

• Вставьте плоский конец лопатки под ленточным кабелем. Поднимите его, чтобы отсоединить его от гнезда на системной плате;

Извлеките кабель GPS

• Аккуратно подтяните антенный кабель, чтобы отключить его от двух зажимов на правой стороне системной платы;

Крепление системной платы

• Снимите красный винт Phillips 1,3 мм, крепящий защиту к системной плате;
• Снимите защиту;

Крепление системной платы

• Снимите один красный винт 2,5 мм в верхней части логической платы;

Крепление систнемной платы

• Снимите один рыжий винт диаметром 1,4 мм в верхнем краю заднего корпуса;

Крепление систнемной платы

• Снимите пластиковый зажим;

Крепление систнемной платы

• Снимите последние три винта, закрепляющие логическую плату на заднем корпусе:
• Один красный винт Phillips 1,9 мм; Одинрыжий винт с шестигранной гайкой 2,5 мм; Один желтый винт Phillips 1,8 мм;

Извлеките системную плату

• Вставьте отверстие для открытия ниже нижнего края системной платы, между доской и громкоговорителем;
• Используйте отверстие открытия, чтобы осторожно вывести системной плату из своего корпуса;
• Удалите системную плату;

Снятие коаксиального кабеля GPS антенны

• Отсоедините антенный кабель от резиновой защиты на правом краю заднего корпуса;

Снятие динамика

• Используйте пинцет, чтобы снять ленту поверх защиты антенны Wi-Fi;

Удалите винты с защиты

• Удалите следующие пять винтов Phillips:
• Два красных винта 2,6 мм; Два рыжих винта диаметром 2,3 мм; Один желтый винт 3,0 мм;
• Снимите громкоговорить;

Taptic Engine

• Удалите два красных 1,5-миллиметровых крестообразных винта, крепящих механизм вибромотора к заднему корпусу;
• Снимите его;

Крепление системного шлейфа

• Удалите следующие восемь винтов Phillips:
• Два красных винта 2. 9 мм на разъеме для наушников; Один рыжий винт 3,7 мм на кронштейне гнезда для наушников; Два желтых 1,4-мм винта на краю iPhone; Два зеленых винта 1,9 мм с обеих сторон соединителя освещения; Один синий винт 3,0 мм слева от разъема;

Извлеките шлейф

• Вставьте пластиковую лопатку для открытия между краем заднего корпуса и гибким кабелем;
• Подцепите кабель и приподнимите его;

Нижний микрофон

• Используйте остроконечный конец лопатки для выталкивания гнезда для наушников из корпуса в заднем корпусе;

Нижний микрофон

• Используйте конец лопатки, чтобы отделить два микрофона от нижнего края заднего корпуса;
• Снимите шлейф;

Верхний кабель

• Удалите один 1,3-миллиметровый винт Phillips, крепящий скобу вспышки;
• Снимите защиту вспышки;

Вспышка камеры

• Используйте плоский конец лопатки, чтобы вытащить вспышку из корпуса в заднем корпусе;

Крепление шлейфа кнопок громкости

• Удалите следующие три винта Phillips:
• Два красных винта 2,5 мм, установленных в левый край заднего корпуса;
• Один рыжий винт Phillips размером 2,1 мм в левом краю заднего корпуса;

Крепление шлейфа кнопки включения

• Два желтых винта с диагональю 2,1 мм, установленных на правом краю заднего корпуса;

Верхний микрофон

• Используйте остроконечный конец лопатки, чтобы аккуратно отделить микрофон от заднего корпуса;

Извлеките верхний шлейф

• Сдвиньте отверстие между верхним кабельным элементом и задним корпусом;
• Аккуратно отделите кабель от заднего корпуса;

Извлеките верхний шлейф

• Снимите верхний соединительный кабель;

Защита кнопки питания

• Возьмите пинцет на задней панели крышки кнопки питания;
• Снимите крышку кнопки питания;

КУРСЫ ПО СПЕЦИАЛЬНОСТИ

ОЧНЫЕ ЗАНЯТИЯ

МОДУЛЬНЫЙ РЕМОНТ IPHONE

О чём: разборка и сборка, особенности модельного ряда iPhone, замена дисплея, АКБ, шлейфов, подбор запчастей

10 000 p

ПОДРОБНЕЕ

ОЧНЫЕ ЗАНЯТИЯ

РЕМОНТ ТЕЛЕФОНОВ И ПЛАНШЕТОВ

О чём: модульный ремонт, замена компонентов, диагностика плат, пайка, прошивка iOS

17 000 p

ПОДРОБНЕЕ

ОЧНЫЕ ЗАНЯТИЯ

ПРОШИВКА СМАРТФОНОВ НА IOS И ANDROID

О чём: прошивка iOS, прошивка Android, сохранение и восстановление данных, меню Recovery, типы процессоров

6 000 p

ПОДРОБНЕЕ

ВСЕ
КУРСЫ

Как разобрать iPhone 6 — инструкция

Эта инструкция поможет разобрать Ваш iPhone 6, делайте всё аккуратно. В iPhone 6 имеются приклеенные детали. Если разбор происходит с усилием, значит, что то идёт неправильно.

При разборе iPhone 6 в аккуратном положении разложите все детали, тогда при сборке у вас не возникнет сложностей. Так же может удалиться вся информация, поэтому создайте резервные копии всего, что необходимо.

1. Изначально отвинтите отверткой «звездочкой» два винта Pentalobe, они находятся у разьема зарядки.

2. Легким движением отделите дисплей присоской, не повреждая шлейфов. Далее поддевая пластмассовой лопаткой и присоской отделите дисплей от корпуса на вашем iPhone 6.

3. Что бы отсоединить полностью крышку на вашем iPhone, открутите 5 крестообразных винтов (обозначенных оранжевыми кружками).

4. Под металлической крышкой находятся 4 контакта (обозначенных оранжевыми прямоугольниками), отсоедините их пинцетом с закруглёнными концами.

5. Два винта, которые удерживают скобы к модулю, дисплею и модуль кнопки Home, вам нужно открутить крестовой отверткой (обозначенных оранжевыми кружками на фото).

6. Звуковой динамик защищают металлические скобы, держащиеся на 3 маленьких винтиках, их нужно открутить (обозначено оранжевыми кружками).

7. Теперь отсоедините звуковой динамик и аккуратно приступите к дисплею. Пинцетом приподнимите и отсоедините модуль.

8. Далее открутите 7 маленьких винтов, они удерживают экран ЖК дисплея (обозначенные оранжевым).

9. Извлеките разъем для сим-карты из iPhone 6. Можете использовать специальную скрепку.

10. Далее отсоединяем батарею, для этого вам потребуется открутить 2 винта и отсоединить пинцетом контакт батареи.

11. На задней крышке прикреплена батарея на клейкое вещество, легким движением ее нужно открепить, но без использования фена. Потянув за нижний выступ находящийся у батареи.

12. Заднюю камеру защищает металлическая крышка, которая крепится на двух крестовых вантах. Их нужно открутить (обозначено оранжевыми кружками).

    Далее используйте пинцет, отсоедините контакт задней камеры и открепите ее (обозначенный оранжевым прямоугольником).

13. Над контактами кнопок громкости, включения и антенны защитная крышка, она удерживается 6ю винтами. Их нужно открутить крестовой отверткой (обозначены оранжевыми кружками).

14. Далее легким движением приподнимите антенну и отсоедините ее.

15. У корпуса прикручена 5ю винтами материнская плата, открутите их (обозначенные оранжевыми кружками). У кнопок громкости, питания, у модуля разъема зарядки и кабеля кнопки питания, имеются три коннектора, так же отсоединяем их (обозначенных оранжевыми прямоугольниками). Рядом с разъемом зарядки находится «соосный» разъем, (обозначенный не закрашенным оранжевым кольцом) его нужно отключить.

    Чтобы вытащить материнскую плату, напоследок нужно отсоединить один выступ, он находится около задней камеры (обозначен зеленым кольцом).

16. Открутите 3 винтика крестовой отверткой, они держит кабель регулировки громкости (обозначены оранжевыми кружками). Далее ослабьте клейкое вещество феном, держащее кабель и наконец-то снимайте этот кабель кнопки громкости.

17. Открутите 3 винтика крестовой отверткой, они держит кабель включения (обозначены оранжевыми кружками). Далее ослабьте клейкое вещество феном, держащее кабель и наконец-то снимайте этот кабель кнопки включения.

18. На разъеме зарядки прикреплен модуль виброзвонка, держащийся двумя винтами. Откручиваем крестовой отверткой (обозначены оранжевыми кружками). Далее можно снять виброзвонок.

19. Теперь откручиваем 4 винтика крестовой отверткой. Они держат громкоговоритель (обозначены они оранжевыми кружками). После того, как открутили все винты, убираем громкоговоритель.

20. И напоследок находим маленькие девять винтиков и откручиваем их. Эти винты держат модуль с выходом на наушники и разъемом для зарядки  (обозначенные оранжевыми кружками) Теперь ослабляем феном все клейкие вещества (нижний разъем) и аккуратно снимаем модуль.

21. На этом разбор вашего iPhone 6 закончен.

Руководство по ремонту iPhone 6 с разборкой — Repairs Universe

Руководство по ремонту в домашних условиях Руководство по ремонту с разборкой iPhone 6

4 июня 2018 г. | 0 комментариев

Команда RepairsUniverse предоставляет последнее руководство по разборке Apple iPhone 6. Мы демонстрируем в простой пошаговой процедуре, как снять и заменить сборку ЖК-дисплея и сенсорного экрана, аккумулятор, док-порт и другие внутренние детали. Сэкономьте время и деньги, отремонтировав телефон самостоятельно. Полный список запчастей для iPhone 6 смотрите здесь.

Рекомендуемые инструменты:

• Маленькая плоская отвертка
• Маленькая крестообразная отвертка
• Пятигранная пятигранная отвертка для iPhone
• Инструмент для безопасного открывания
• Инструмент для открытия Spudger
• Изогнутый пинцет с тонким наконечником
• Присоска
• Инструмент для извлечения лотка SIM-карты

Руководство по ремонту ЖК-дисплея и сенсорного экрана iPhone 6



Видео-руководство по разборке iPhone 6



Руководство по разборке iPhone 6

RepairsUniverse покажет вам, как отремонтировать новый смартфон Apple с помощью этого официального руководства по разборке iPhone 6. Быстро и по доступной цене ваше устройство Apple снова заработает как новое!





• Во-первых, в нижней части iPhone 6 рядом с портом Lightning находятся два винта Pentalobe, которые необходимо удалить. Используйте пятигранную отвертку Pentalobe и выкрутите винты из смартфона..





• Затем поместите присоску на дисплей в сборе рядом с кнопкой «Домой», но не сверху. Потяните присоску вверх, пока не появится место для вставки пластикового инструмента для открывания в шов между дисплеем в сборе и задней частью корпуса iPhone 6. Используя оба инструмента, отделите дисплей в сборе от задней части корпуса, чтобы заглянуть внутрь нового Яблочный смартфон.





• После того как вы отделите дисплей в сборе от задней части корпуса, металлическая крышка, которая защищает ЖК-дисплей и кабели передней панели/дигитайзера, будет легко доступна. Найдите и удалите пять маленьких винтов с крестообразным шлицем (#00), которые крепят металлическую крышку (отмечены оранжевыми кружками). Аккуратно поднимите и снимите металлическую крышку с iPhone 6.





• Теперь с помощью тонкого изогнутого пинцета или лопатки подденьте и отсоедините четыре соединения, расположенные под металлической крышкой (отмечены оранжевыми прямоугольниками). Соединения предназначены для сборки дисплея (ЖК-экран и сенсорный экран), сборки кнопки «Домой» и сборки передней камеры.



Кнопка «Домой» в сборе



• Найдите и открутите два маленьких винта с крестообразным шлицем (#00), которыми блок кнопки «Домой» и металлический кронштейн крепятся к дисплею в сборе (отмечены оранжевыми кружками).
• С помощью фена или фена размягчите клей, которым крепится кнопка «Домой» на месте, а затем с помощью изогнутого пинцета с тонким наконечником снимите блок кнопки «Домой» с iPhone 6. Резиновая прокладка вокруг кнопки «Домой» легко рвется, будьте осторожны.



Наушник Динамик и передняя камера в сборе



• Найдите и удалите три маленьких винта с крестообразным шлицем (#00), которыми крепится металлический кронштейн, защищающий и фиксирующий динамик на месте (отмечен оранжевыми кружками).





• Сняв металлический кронштейн, поднимите и снимите динамик динамика с iPhone 6.
• Затем с помощью острого изогнутого пинцета снимите переднюю панель со смартфона.



Дисплей в сборе (ЖК-дисплей и дигитайзер)



• Сначала найдите и выверните семь маленьких винтов с крестообразным шлицем (#00), которыми защитный экран ЖК-дисплея крепится к дисплею в сборе (отмечены оранжевыми кружками).
• Теперь с помощью фена или фена размягчите клей, которым крепится кнопка «Домой» (отмечен оранжевой стрелкой). Осторожно поднимите разъем с клея, которым он крепится, а затем снимите защитный экран ЖК-дисплея.



Автолоток для SIM-карты



• Используйте инструмент для извлечения SIM-карты или скрепку, чтобы извлечь лоток для SIM-карты из iPhone 6.



Аккумулятор

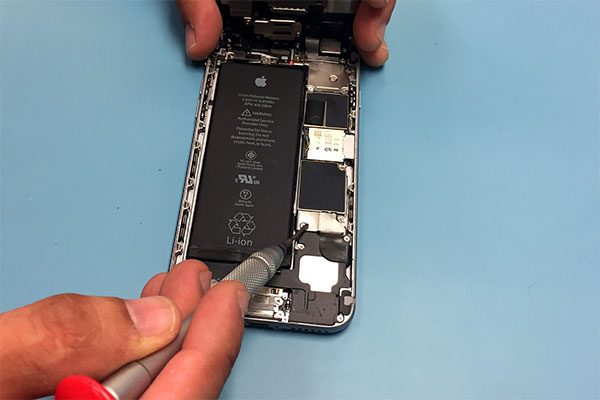

• Найдите и удалите два маленьких винта с крестообразным шлицем (#00), которые крепят защитную металлическую крышку на разъеме аккумулятора (отмечены оранжевыми кружками).

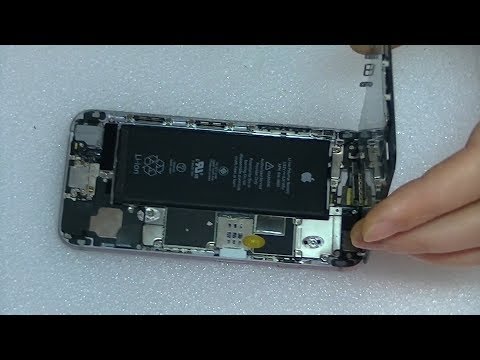

• Затем с помощью острого изогнутого пинцета или лопатки отсоедините разъем аккумулятора под защитной металлической крышкой.





• Аккумулятор крепится к задней части корпуса iPhone с помощью клея. Используйте язычки в нижней части аккумулятора, чтобы ОСТОРОЖНО извлечь аккумулятор из смартфона. Если потянуть правильно, это устранит проблемы с использованием теплового пистолета или фена, чтобы смягчить клей, фиксирующий батарею на месте, и вытащить ее с помощью лопатки или пластикового инструмента.



Камера заднего вида и антенна



• Найдите и выверните два винта с крестообразным шлицем (#00), которые крепят металлическую защитную крышку на задней камере (отмечены оранжевыми кружками). Теперь используйте изогнутый пинцет с тонким наконечником, чтобы отсоединить кабель задней камеры (отмечен оранжевым прямоугольником) и извлечь его из iPhone 6.





• Затем найдите и удалите шесть винтов с крестообразным шлицем (#00), которые крепят защитную крышку над разъемами кабеля питания и кнопки громкости и антенной (отмечены оранжевыми кружками).





• Теперь поднимите и снимите антенну с iPhone 6.



Материнская плата



• Сначала найдите и удалите пять винтов с крестообразным шлицем (#00), которыми материнская плата крепится к задней части корпуса iPhone 6 (отмечены закрытыми оранжевыми кружками).
• Затем найдите и отсоедините три бесфланцевых соединения для кабеля кнопки питания, кабеля кнопок громкости и узла разъема порта Lightning (отмечены оранжевыми прямоугольниками).
• Теперь найдите и отсоедините коаксиальное соединение рядом с соединением порта Lightning (отмечено незакрашенным оранжевым кружком).
• Наконец, найдите единственную стойку, расположенную слева от того места, где раньше была задняя камера. Вам понадобится плоская отвертка, чтобы снять ее (отмечена незакрашенным зеленым кругом). Теперь вы можете аккуратно извлечь материнскую плату из iPhone 6.



Шлейф кнопки громкости



• Найдите и удалите три винта с крестообразным шлицем (#00), которыми гибкий кабель кнопки регулировки громкости крепится к боковой стороне iPhone 6 (отмечены оранжевыми кружками).
• С помощью фена или фена размягчите клей, удерживающий ленточный кабель на месте, а затем отсоедините кабель кнопок регулировки громкости от iPhone.



Гибкий кабель кнопки питания



• Найдите и выверните три винта с крестообразным шлицем (#00), которыми гибкий кабель кнопки питания крепится к боковой стороне iPhone 6 (отмечен оранжевыми кружками).
• С помощью фена или фена размягчите клей, которым крепится ленточный кабель, а затем отсоедините кабель кнопки питания от iPhone.



Вибратор в сборе



• Найдите и выверните два винта с крестообразным шлицем (#00), которые крепят узел вибратора над узлом порта молнии (отмечены оранжевыми кружками).
• Теперь вы можете снять узел вибратора с iPhone 6.



Громкоговоритель



• Найдите и удалите четыре винта с крестообразным шлицем (#00), которые крепят громкоговоритель на месте (отмечены оранжевыми кружками).
• Теперь вы можете поднять громкоговоритель и вынуть его из телефона 6.



Порт Lightning и разъем для наушников в сборе



• Найдите и выкрутите девять винтов с крестообразным шлицем (#00), которыми порт молнии и разъем для наушников крепятся к нижней части задней части корпуса iPhone 6 (отмечены оранжевыми кружками).
• Узел порта Lightning и разъема для наушников удерживается на месте с помощью небольшого количества клея. С помощью фена или фена размягчите клей, а затем снимите сборку с iPhone 6.



Примечание:
RepairsUniverse не несет никакой ответственности за ущерб или травмы, причиненные в результате следования нашим инструкциям по разборке. Мы не делаем никаких заявлений, гарантий или условий любого рода, явных или подразумеваемых. Использование этих руководств для помощи в ремонте мобильных устройств приведет к аннулированию гарантии. RepairsUniverse строго запрещает изменять или модифицировать наши руководства по демонтажу для коммерческого использования, воспроизведения или публикации



предыдущая запись

Руководство по ремонту и разборке экрана iPod Touch 2-го поколения

следующая запись

Руководство и видео по ремонту iPhone 6s Plus

Copyright &copy 2023 RepairsUniverse. com. Все права защищены. Все товарные знаки являются собственностью их соответствующих владельцев.

RepairsUniverse является независимой компанией и никоим образом не связана с Apple, Amazon, Asus, HTC, LG Electronics, Motorola, Nokia, Microsoft, OnePlus, Samsung. Repairs Universe является оптовым поставщиком запасных частей для высококачественных ЖК-экранов, сенсорных стекол и дигитайзеров, а также запасных частей для iPhone, iPad, Blackberry, PSP, Zune, Droid, HTC, Nokia и многих других мобильных телефонов.

🛠 Как разобрать Apple iPhone 6S Plus инструкция

Apple iPhone 6S Plus

Сложность разборки:
Жесткий

Продолжительность:
31 мин

Рекомендуемые инструменты

---

Вадим Попов

Автор, контент-менеджер

Специалист по созданию, распространению и управлению контентом.

---

Шаг 1.

Используя ключ, откройте лоток SIM-карты и извлеките его.

⚠️ Внимание!

Не нажимайте слишком сильно, это может привести к повреждению.

Шаг 2.

С помощью отвертки (звездообразная 0,8 мм Pentalobe) отвинтите 2 винта на конце телефона, крепящие дисплейный модуль.

Шаг 3.

Откройте модуль дисплея.

Шаг 4.

С помощью отвертки (Phillips 1,5 мм PH000) отвинтите 2 винта и снимите скобу, удерживающую разъемы.

Шаг 5.

Отсоедините разъем аккумулятора.

⚠️ Внимание!

Настоятельно рекомендуем отсоединить разъем во избежание возможного короткого замыкания при разборке.

Шаг 6.

С помощью отвертки (Phillips 1,5 мм PH000) отвинтите 5 винтов и снимите скобу, удерживающую разъемы.

Шаг 7.

Подденьте разъемы и снимите модуль дисплея.

Шаг 8.

Извлеките аккумулятор.

Шаг 9.

С помощью отвертки (крестовая 1,5 мм PH000) открутите 2 винта, подденьте разъем и снимите основную камеру.

Шаг 10.

С помощью отвертки (крестовая 1,5 мм PH000) открутите 2 винта и снимите скобу, удерживающую разъем кнопок громкости и питания.

Шаг 11.

С помощью отвертки (Phillips 1,5 мм PH000) отвинтите 1 винт и снимите антенну.

Шаг 12.

С помощью отвертки (Phillips 1,5 мм PH000) открутите 2 винта и снимите антенну.

Шаг 13.

С помощью отвертки (крестовая 1,5 мм PH000) открутите 2 винта и снимите узел с коаксиальным кабелем.

Шаг 14.

С помощью отвертки (Phillips 1,5 мм PH000) открутите 2 винта.

Шаг 15.

Отсоедините разъемы на плате.

Шаг 16.

С помощью отвертки (Phillips 1,5 мм PH000) и отвертки (Phillips iPhone 2,5 мм) открутите 2 винта на печатной плате.

Шаг 17.

Снимите плату.

Шаг 18.

С помощью отвертки (Phillips 1,5 мм PH000) отвинтите 3 винта и снимите скобу, удерживающую разъемы.

Шаг 19.

С помощью отвертки (Phillips 1,5 мм PH000) открутите 2 винта, приподнимите разъем и снимите TapTic (вибромотор).

Шаг 20.

Отогните коаксиальный кабель.

Шаг 21.

С помощью отвертки (Phillips 1,5 мм PH000) отвинтите 6 винтов.

Шаг 22.

Снимите блок зуммера (громкоговорителя).

Шаг 23.

С помощью отвертки (Phillips 1,5 мм PH000) отвинтите 5 винтов.

Шаг 24.
