🛠 Как разобрать Apple iPhone 6S Plus инструкция|Фото+Видео
Apple iPhone 6S Plus
Сложность разборки:
Сложно
Время разборки:
31 мин
Вадим Попов
Автор, контент менеджер
Специалист по созданию контента.
Шаг 1.
При помощи инструмента ключ открываем слот Сим карты.
⚠️ Обратите внимание!
Не нажимайте слишком сильно это может привести к поломке.
Шаг 2.
При помощи отвертки (прецизионная звездообразная 0,8 мм) откручиваем 2 болта на торце телефона фиксирующие дисплейный модуль.
Шаг 3.
Открываем модуль дисплея.
Шаг 4.
При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта и снимаем фиксатор коннекторов.
Шаг 5.
Отсоединяем коннектор аккумуляторной батареи.
⚠️ Обратите внимание!
Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.
Шаг 6.
При помощи отвертки (крестовая 1,5 мм) откручиваем 5 винта и снимаем фиксатор коннекторов.
Шаг 7.
Отсоединяем коннекторы и снимаем дисплейный модуль.
Шаг 8.
Отсоединяем аккумуляторную батарею.
Шаг 9.
При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта, отсоединяем коннектор и вынимаем основную камеру.
Шаг 10.
При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта и снимаем фиксатор коннектора шлейфа кнопок громкости и включения.
Шаг 11.
При помощи отвертки (крестовая 1,5 мм) откручиваем 1 винт и снимаем антенну.
Шаг 12.
При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта и снимаем антенну.
Шаг 13.
При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта и снимаем блок с коаксиальным кабелем.
Шаг 14.
При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта.
Шаг 15.
Отсоединяем коннекторы на печатной плате.
Шаг 16.
При помощи отвертки (крестовая 1,5 мм) и отвертки (iPhone 2,5 мм) откручиваем 2 винта на основной плате.
Шаг 17.
Снимаем печатную плату.
Шаг 18.
При помощи отвертки (крестовая 1,5 мм) откручиваем 3 винта и снимаем фиксатор коннекторов.
Шаг 19.
При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта, отсоединяем коннектор и вынимаем TapTic (вибромотор).
Шаг 20.
Отгибаем коаксиальный кабель.
Шаг 21.
При помощи отвертки (крестовая 1,5 мм) откручиваем 6 винтов.
Шаг 22.
Отсоединяем блок с динамиком.
Шаг 23.
При помощи отвертки (крестовая 1,5 мм) откручиваем 5 винтов.
Шаг 24.
Отсоединяем шлейф с разъемом зарядки, гарнитуры и микрофонами.
Подробные видео инструкции по разборке и ремонту Apple iPhone 6S Plus от нашего сервисного центра:
Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной — оцените ее, пожалуйста.
#инструкции #Apple #Apple iPhone 6S Plus
Evgenii Kuzmin
Специалист сервисного центра
Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 31 минут.
Наше руководство подходит для всех моделей Apple iPhone 6S Plus — Эпл Айфон 6S Плюс, выпущенных для рынков разных стран.
Возврат к списку
Привет!
Мы обнаружили, что язык контента отличается от того, который используется в вашем регионе.
Вы можете изменить язык в правом верхнем углу или оставить текущий..
🛠 Как разобрать Apple iPhone 11 инструкция|Фото+Видео
Apple iPhone 11
Сложность разборки:
Сложно
Вадим Попов
Автор, контент менеджер
Специалист по созданию контента.
Шаг 1.
При помощи инструмента ключ открываем слот Сим карты и вынимаем его.
⚠️ Warning!
Не нажимайте слишком сильно это может привести к поломке.
Шаг 2.
При помощи отвертки (прецизионная звездообразная 0,8 мм) откручиваем 2 винта на торце телефона.
Шаг 3.
Отсоединяем дисплейный модуль.
Шаг 4.
При помощи отвертки (трехлопастная Y00 Tri-wing 2.0 mm) откручиваем 5 винтов и снимаем фиксатор коннекторов.
Шаг 5.
Отсоединяем коннекторы и снимаем дисплейный модуль.
Шаг 6.
При помощи отвертки (трехлопастная Y00 Tri-wing 2.0 mm) откручиваем 3 винта и снимаем фиксатор.
Шаг 7.
Отсоединяем коннектор аккумуляторной батареи.
⚠️ Обратите внимание!
Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.
Шаг 8.
При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта и снимаем фиксатор камер.
Шаг 9.
Отсоединяем коннекторы и снимаем сборку из двух тыловых камер.
Шаг 10.
Отсоединяем коннекторы и снимаем сборку из двух фронтальных камер.
Шаг 11.
Отсоединяем коннектор.
Шаг 12.
При помощи отверток (крестовая 1,5 мм) и (крестовая 2,5 мм) откручиваем 2 винта и снимаем фиксатор.
Шаг 13.
При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта и снимаем антенну.
Шаг 14.
Отсоединяем коннектор и снимаем коннектор Сим карты.
Шаг 15.
При помощи отвертки (крестовая 2,5 мм) откручиваем 2 винта.
Шаг 16.
Отсоединяем защитное покрытие и коннекторы.
Шаг 17.
Снимаем печатную плату.
Шаг 18.
Элементы в корпусе.
Подробные видео инструкции по разборке и ремонту Apple iPhone 11 от нашего сервисного центра:
Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной — оцените ее, пожалуйста.
#инструкции #Apple #Apple iPhone 11
Evgenii Kuzmin
Специалист сервисного центра
Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 22 минут. Наше руководство подходит для всех моделей Apple iPhone 11 — Айфон 11 A2111, A2221, A2223, выпущенных для рынков разных стран.
Возврат к списку
Привет!
Мы обнаружили, что язык контента отличается от того, который используется в вашем регионе.
Вы можете изменить язык в правом верхнем углу или оставить текущий..
🛠 Как разобрать Apple iPhone 6 Plus инструкция
Apple iPhone 6 Plus
Сложность разборки:
Жесткий
Продолжительность:
15 мин.
Вадим Попов
Автор, контент-менеджер
Специалист по созданию, распространению и управлению контентом.
Шаг 1.
Используя ключ, откройте слот для SIM-карты и извлеките его.
⚠️ Внимание!
Не нажимайте слишком сильно, это может привести к повреждению.
Шаг 2.
С помощью отвертки (звездообразная 0,8 мм Pentalobe) открутите 2 болта на конце телефона.
Шаг 3.
Поднимите дисплей. С помощью отвертки (Phillips 1,5 мм PH000) откручиваем 2 болта и снимаем скобу, удерживающую разъемы.
Шаг 4.
С помощью отвертки (Phillips 1,5 мм PH000) открутите 5 болтов и снимите скобу, удерживающую разъемы.
Шаг 5.
Отсоедините разъемы и снимите дисплей.
Шаг 6.
С помощью отвертки (Phillips 1,5 мм PH000) открутите 2 болта и снимите скобу, удерживающую разъемы.
Шаг 7.
С помощью отвертки (крестовая 1,5 мм PH000) открутите 3 болта, отсоедините разъем коаксиального кабеля и снимите антенну Wi-Fi.
Шаг 8.
С помощью отвертки (крестовая 1,5 мм PH000) открутите 2 болта и снимите кронштейн.
Шаг 9.
С помощью отвертки (крестовая 1,5 мм PH000) открутите 2 болта и снимите держатель основной камеры.
Шаг 10.
Отсоедините разъем на плате и снимите основную камеру.
Шаг 11.
С помощью отвертки (Phillips 1,5 мм PH000) открутите 3 болта на печатной плате.
Шаг 12.
Отсоедините разъемы на плате.
Шаг 13.
С помощью отвертки (крестовая 1,5 мм PH000) открутите 2 болта и снимите скобу, удерживающую разъемы.
Шаг 14.
Переверните доску.
Шаг 15.
Отсоедините разъем изнутри и снимите плату.
Шаг 16.
С помощью отвертки (крестовая 1,5 мм PH000) открутите 3 болта в нижней части.
Шаг 17.
Подденьте и снимите нижнюю часть с динамиком (зуммером).
Шаг 18.
С помощью отвертки (крестовая 1,5 мм PH000) открутите 10 болтов внизу и снимите скобы.
Шаг 19.
Снимите гибкий плоский кабель с портом молнии\зарядки.
Шаг 20.
Детали задней крышки (корпус).
Подробная инструкция по разборке Apple iPhone 6 Plus в видео, сделанном нашим мобильным ремонтно-сервисным центром:
Если у вас есть вопрос, задайте его нам, и мы постараемся ответить максимально подробно. Если эта статья была для вас полезна, пожалуйста, оцените ее.
#инструкции #Apple #Apple iPhone 6 Plus
Евгений Кузьмин
Старший инженер по техническому обслуживанию и ремонту
Разборка\Ремонт имеет высокую сложность и занимает около 15 минут по времени.
Наша инструкция подходит для всех моделей Apple iPhone 6 Plus — iPhone 6 Plus A1549, A1549, A1586, выпущенных для рынков разных стран.
Вернуться к списку
Как снять заднюю крышку iPhone
Нужно открыть iPhone для ремонта? Если вы немного разбираетесь в технологиях и вам удобно работать с небольшими компонентами, вы можете снять заднюю часть своего iPhone, чтобы заменить экран, порт зарядки или другие внутренние детали. Вот как снять заднюю крышку любого iPhone.
ПРЕДУПРЕЖДЕНИЕ : Самостоятельный ремонт может привести к дополнительным повреждениям, которые могут быть дорогостоящими. Если вы ремонтируете свой собственный iPhone, имейте в виду, что вы, скорее всего, аннулируете все гарантии или страховые полисы. Другие варианты включают локальные и онлайн-сервисы профессионального ремонта. Вы всегда можете продать свой iPhone, даже если он сломан.
За сколько можно продать iPhone? Узнайте ›
Снятие задней крышки оригинального iPhone
В отличие от многих смартфонов первого поколения, снять заднюю крышку оригинального iPhone может быть непросто.
После извлечения SIM-карты подденьте крышку антенны. Открутите несколько винтов, затем подденьте корпус, чтобы снять его. Процесс показан в этом видео:
Снятие задней крышки от iPhone 3G до iPhone 6

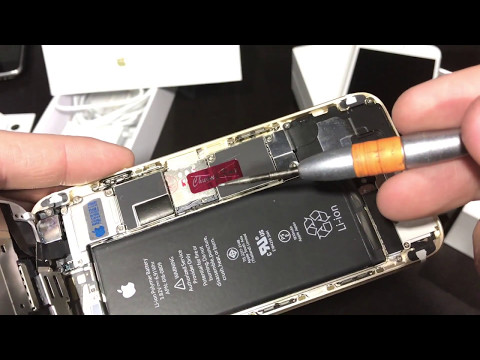

Если у вас iPhone 3G, 4, 4s, 5, 5s, 5c, SE или 6, вы можете снять заднюю крышку с помощью отвертки Pentalobe и присоски. Удалите два винта, расположенные по обеим сторонам порта молнии, поместите присоску к нижней части переднего экрана и поднимите. Возможно, вам придется помочь ему с помощью спуджера или медиаторов (в крайнем случае подойдут медиаторы), как показано в этом видео:
Знаете ли вы? Многие телефоны стоят $100+.
