Как правильно установить спутниковую тарелку

Для того чтобы самостоятельно, не имея никаких практических знаний, собрать и установить комплект спутникового телевидения у себя дома, нужно соблюдать определенную пошаговую последовательность работ.

Рассмотрим основные моменты, на которые стоит обратить особое внимание при сборке тарелки, схемы подключения проводов, а также сделаем акцент на частых ошибках, которые совершают неопытные монтажники.

Материалы для монтажа

Начнем с необходимых материалов. Для сборки вам потребуются:

• сама тарелка

• мультифиды – крепеж для головок

Без них, при наличии нескольких головок, у вас получится вот такая елка.

• кронштейн крепления — «нога»

• TV тюнер или ресивер

• радиочастотный коаксиальный кабель с волновым сопротивлением минимум 75 Ом (РК 75 или западный аналог RG и SAT) + F разъемы к нему

• конвертеры или головки – обычно от одной до 3-х штук (при сборке так называемого «Горыныча»)

• коммутатор Diseqc – он переключает сигнал с одной головки на другую, когда их несколько

• мультисвитч

Он потребуется, если вы захотите одновременно подключить несколько телевизоров от одной тарелки.

Конвертеры

Для начала, более подробно стоит рассмотреть сами конвертеры.

Они различаются по поляризации. Бывают модели:

• с линейной поляризацией (вертикальной и горизонтальной)

• с круговой поляризацией

С круговой используются для приема каналов Триколор ТВ и НТВ+ со спутника 36 градусов. Для приема МТС и Телекарта потребуется с линейной поляризацией Ku диапазона.

Отличить их можно по маркировке. Слева на рисунке круговой, справа — линейный.

Еще у них может быть разное количество выходов:

• один

• два

• четыре

• восемь

Сам конвертер состоит из трех основных элементов:

• облучатель

• волновод

• электронный блок

Под крышкой облучателя можно увидеть диэлектрическую пластинку. Ее наличие говорит о том, что это конвертер круговой поляризации.

То есть, его можно применять для приема каналов Триколор и НТВ Плюс.

Чтобы превратить такой конвертор в линейный, для поиска других спутников, достаточно вытащить и убрать пластину.

Кстати, пропадание или ухудшение сигнала, иногда может быть связано с повреждением этой пластинки. Она из-за перепадов температур на улице, постепенно разрушается и выкрашивается.

Специальные конвертеры для мультисвитчей имеют 4 выхода.

При этом они все не равнозначны. Один с вертикальной, другой с горизонтальной поляризацией. Плюс два поддиапазона – верхний и нижний. Это имеет значение при подключении кабелей через мультисвитч.

Схемы подключения мультисвитчей

Сам мультисвитч необходимо подбирать в зависимости от количества кабелей и телевизоров в вашем доме. Схемы подключения проводов для самых популярных спутников следующие:

• для спутника Amos 2/3 4.0w достаточно одного кабеля SAT. Разъемы подключаются в порты по картинке ниже:

• для Astra 5.0E потребуется уже два кабеля. Порты для подключения:

• для Eutelsat 36. 0E, где находятся каналы НТВ+ тоже нужны два кабеля. Схема их подсоединения:

• для Eutelsat 36.0E, но уже с каналами от Триколор можно обойтись одним кабелем. Он подключается ко входу H, Hi.

Если у вас есть еще и обычная телевизионная антенна, то мультисвитч обязан иметь вход TerrTV.

Схема подключения через мультисвитч спутника ABS-2A для приема пакета каналов от МТС:

Имейте в виду, при использовании мультисвитча дайсик=Diseqc уже не понадобится.

Сборка спутниковой тарелки

Из инструмента для сборки обычно хватает пары рожковых ключей на 10 и 13, плюс крестовая отвертка. Для крепежа к стене потребуется перфоратор и анкерные болты.

Когда определились с комплектацией, перво-наперво необходимо правильно собрать саму тарелку. Здесь есть несколько нюансов.

Так например, при сборке траверсы обратите внимание, что поперечная планка, которая крепится к самому зеркалу тарелки, должна накладываться именно поверх нее.

Если ее прикрутить с другой стороны, а физически это возможно, тогда:

• во-первых, у вас будет плохая соосность отверстий

• во-вторых, обратный конец траверсы, где цепляются головки, уйдет из фокуса

В результате чего, изначально будет тяжело поймать хоть какой-то сигнал. Кроме этого, крепление которое идет на кронштейн, при настройке спутников над горизонтом (относительно вашего географического проживания), должно цепляться регулируемой частью вниз.

А для спутников находящихся ниже горизонта — наоборот, регулируемой частью вверх.

Так как в этом случае, вам уже понадобится не поднимать, а опускать зеркало.

Как собрать мультифид

Сборка мультифида также сопряжена с некоторыми особенностями. В разборном комплекте изначально идут два неодинаковых “ушка”. Одно больше, другое меньше.

Маленькое одевается на собранную с пластиком трубку.

Большое крепится за центральную траверсу. При этом оба уха можно расположить относительно друг друга двумя разными способами.

На одном уровне или в разных плоскостях. Большинство монтажников располагают именно в одной плоскости.

Хотя если сделать наоборот, это позволит легче выполнить самую начальную настройку спутниковой антенны и сэкономит время при поиске дополнительных боковых спутников.

Головки в собранном виде окажутся на разных уровнях, одна выше, другая ниже.

Собственно, как и летают по горизонту сами спутники.

Но это конечно справедливо, если у вас конвертеры будут ловить три разных спутника. Когда две головки ловят один спутник, например Eutelsat 36E, но с разными пакетами программ, тогда размещайте их в одной плоскости.

А вот третью голову, монтируйте как описано выше. Разбежка между конверторами также зависит от диаметра зеркала. Чем меньше его размер, тем ближе головки будут расположены друг относительно друга.

После того как прикручена планка, постарайтесь хотя бы на глаз выставить головку так, чтобы центральная ось пластика (где сходятся две половинки литья), и это самое крепление к траверсе, оказались под углом 90 градусов. Далее все будет регулироваться относительно этого первоначального положения.

Порядок чередования мультифидов также имеет значение. Первым и ближним к тарелке должен располагаться тот мультифид, позиция спутника которого, ближе к вашему месту проживания.

Например, если вы живете за 40 градусом, то сначала на вашей тарелке должен идти Eutelsat 36.0E, далее Hotbird 13E, и последним Astra 5.0E. Тоже самое по аналогии с другими спутниками.

После закрепления тарелки на стене или крыше, прокладываете от этого места до тюнера или свитча коаксиальные кабели.

Каждый конец подписываете от какой именно головки он идет.

Если у вас дайсек, выходной кабель будет один.

Подключение F разъема

Чтобы подключить коаксиальные кабели, их нужно зачистить и одеть на них F-разъемы. Сделать это можно двумя способами.

1-й способ – срезаете ножом только внешнюю оболочку кабеля на расстоянии 20-25мм. Экран повреждать нельзя.

Все проволочки аккуратно загибаете на оболочку.

Теперь нужно снять изоляцию с центральной жилы. Она должна выступать от экрана максимум на 2мм.

После этого накручиваете F коннектор.

Лишний запас центральной жилы укорачиваете, оставляя не более 5мм от плоскости разъема.

2-й способ попроще. Опять берете канцелярский нож. Отступаете примерно 1см от края кабеля и обрезаете всю изоляцию. Включая внешнюю и внутреннюю, вплоть до центральной жилы.

После чего, отступив 3мм, срезаете только наружную оплетку.

Контролируйте, чтобы между оплеткой и центральной жилой не попало никаких ворсинок и проволочек.

Более снимать изоляцию и ничего загибать не нужно. Просто сверху вставляете и накручиваете f разъем.

Далее делаете разводку кабелей по квартире по всем комнатам, где у вас стоят телевизоры. Все их также подписываете.

При этом, гораздо надежнее заводить кабель напрямую в девайс, а не подключать через спутниковую ТВ-розетку. С этим может быть связана как потеря качества, так и вообще пропадание сигнала.

Схема подключения проводов при использовании мультисвитча может выглядеть вот таким образом:

Подключение Diseqc

При наличии только дайсика, подключение и настройка спутников производится в следующей последовательности.

Запомните, что любой уважающий себя магазин спутникового оборудования и подобных систем, всегда продает тюнеры уже прошитыми на те или иные каналы и спутники. Иначе, его просто-напросто выживут с рынка конкуренты.

При этом, при покупке обязательно попросите продавца, что бы он написал вам порты Diseqc коммутатора, так как они были выставлены им при настройках. Именно по этим портам вам придется делать все подключения кабелей.

При монтаже вы сначала подсоединяете кабели на головки, а затем заводите их на дайсик. Как раз таки на нем, желательно подключить все изначально с “заводскими” настройками тюнера.

Если у вас какой-либо спутник в ресивере настроен на первый порт, соответственно и не дайсеке он должен идти на порт№1. Если на второй, то и в коммутаторе задействуется порт №2 и т.д.

Все входные порты всегда подписаны. Центральный одиночный разъем – это выход на сам тюнер.

Поиск спутника и каналов

Настройку и поиск спутника можно выполнить без навороченных приборов с применением самого ресивера.

Правда придется тащить на крышу сам тюнер + какой-нибудь маленький телевизор.

Если вы конечно не будете устанавливать мотоподвес.

Еще такую настройку делают вдвоем. Один человек на крыше двигает тарелку, другой по сотовому телефону контролирует сигнал дома на ТВ.

Если же вас не устраивает ни один, ни второй вариант, можно прикупить у китайцев дешевый портативный прибор для настройки и анализа спутникового сигнала — здесь или вот здесь.

Тогда настройка вообще не составит большого труда. Кстати, он пригодится и в дальнейшем, если после сильного ветра у вас ухудшится сигнал или вы захотите со временем добавить спутник, а может вообще поменять головки. Настроить спутники с МТС и Триколор, вместо Amos, Astra и т.п.

Настройку начинайте с центральной головки. Изначально выставляете тарелку с небольшим подъемом к горизонту. Для того, чтобы сориентироваться в направлении, посмотрите на ближайших соседей.

В наше время, вы уже явно не будете первопроходцем, и найти пару тройку настроенных тарелок не составит большого труда. Иногда их настолько много, что они мешают друг другу.

В крайнем случае можно воспользоваться программами на смартфонах – Спутник Director или SatFinder.

Устанавливаете программку, запускаете ее и начинаете крутить смартфон по разным направлениям в поисках нужного спутника. Координаты большинства из них уже забиты в программу и ничего искать не нужно.

Значок, обозначенный кружком или крестиком, будет показывать верное направление для спутниковой тарелки. По нему и сверяйтесь.

Включаете тюнер, выбираете спутник с центрального конвертера и ищите хоть какой-то сигнал с этой головки. Поиск производится подниманием, опусканием и поворотом самой антенны.

Качество сигнала указывается в виде шкалы в процентах и располагается в нижней части экрана. Вам нужно добиться максимально возможного значения.

Для этого очень-очень медленно начинаете поворачивать тарелку в разные стороны. Само зеркало при этом закрывать нельзя.

Если сигнала нет, или он очень плохого качества, тарелка немного опускается. Далее процесс разворота по сторонам повторяется. Как только по высоте попался сигнал хорошего качества, тарелка предварительно фиксируется по вертикали.

После чего, опять можно покрутить ее по сторонам вправо-влево, чтобы найти максимально возможное качество. Тут никогда не будет 100%, просто ищите максимально возможную цифру – 68-75% и т.д.

Найдя наилучшее положение, окончательно зажимаете поворотный механизм вправо-влево. Только не затягивайте сразу до конца по одному болту, иначе тарелку уведет в сторону на пару градусов. Закручивайте гайки равномерно, как на колесах авто или головке двигателя.

Когда углы все выставлены, необходимо опять отрегулировать всю конструкцию по высоте. Ослабив крепеж, начинаете ее поднимать или опускать по вертикали, все время контролируя сигнал.

Запомните, что максимум всегда ищется методом опускания вниз.

Если вы его нашли и прошли дальше, в сторону уменьшения, поднимите тарелку обратно чуть повыше и дойдите до той точки, в которой максимальный сигнал только-только начинается.

Для чего это нужно и что это дает? В процессе длительной эксплуатации под тяжестью снега, ветра, дождей, тарелка все равно будет уходить немного вниз, ухудшая сигнал.

Вам же нужно выставить ее как бы в натяжечку. Это сохранит качество сигнала на долгое время.

Имейте в виду, что тарелка изначально должна быть закреплена на стене или крыше ровно по уровню.

Если это не соблюдается, то найдя максимум сигнала по горизонтали, вы начнете искать max по вертикали. И в процессе этого, положение по горизонтали будет уходить. Придется несколько раз юстировать горизонталь-вертикаль.

Далее переходите к следующей стадии настройки – прокручивание вокруг своей оси центрального конвертера по часовой или против часовой стрелки. Здесь также можно добиться улучшения сигнала на несколько процентов.

Таким образом вы настроили саму тарелку и центральную головку. Переходим к настройке боковых конвертеров от других спутников.

Переключаете тюнер на следующий спутник и вызываете его информационную строку. Конвертер этого спутника также благодаря мультифиду можно вращать вверх-вниз, приближать или удалять от тарелки.

Также как и со средней головкой, сначала ищите максимум на вертикали, а потом приближаете или удаляете боковой конвертер к центральному.

В конце настроек проворачиваете его вокруг оси.

При настройке спутников от боковых конвертеров, особо обратите внимание на то, где вы стоите относительно тарелки. На боковые головки сигнал со спутника поступает в центр зеркала и отражаясь как в бильярде попадает на конвертер.

Так вот, для того чтобы не перекрывать этот сигнал своим телом, вы должны располагаться с ближайшей стороны настраиваемой головки, а не с противоположной.

После поиска и настройки спутника со всех трех конвертеров, процесс можно считать завершенным. Спрячьте и загерметизируйте дайсик от дождя и осадков, а также надежно закрепите спутниковые кабели хомутами, чтобы их не болтало ветром.

Ошибки монтажа и подключения

1Неправильная сборка траверсы

На самом начальном этапе не ошибитесь с крепежом траверсы для размещения конвертеров. Она должна быть установлена под кронштейн, а не сверху него.

В противном случае возникнут большие проблемы с поиском сигнала даже на центральной головке.

Виновата будет именно неправильная фокусировка.

2Использование проходных розеток

Проходные розетки это первый враг спутникового телевидения. От таких девайсов, сигнала вообще может и не быть.

Поэтому применять можно только оконечные. Часто они идут в паре с телевизионными.

3Разветвители

Их можно применять только для аналогового телевидения. Спутниковое TV не должно иметь никаких разветвителей. Дело в том, что трансляция каналов обычно происходит на двух поляризациях.

И разветвитель не в силах одновременно пропустить их через себя. В итоге часть каналов на каком-то телевизоре просто будет отсутствовать.

4Большое количество соединений

Любое соединение это потеря качества сигнала, в том числе и на казалось бы удобных розетках.

Особо следите за тем, чтобы отсутствовали соединения в местах высокой влажности – чердачные помещения. В плохую погоду сигнал из-за этого вообще будет пропадать.

5Дешевый кабель

Не покупайте китайский кабель сомнительного производства. От качества кабеля может зависеть почти половина уровня того сигнала, который доходит от тарелки до ресивера.

6Неправильная изоляция Diseqc

Никогда не обматывайте дайсек в полиэтиленовый пакет. Даже если это и спасет от прямых капель дождя, то внутри со временем все равно образуется конденсат.

И именно он станет причиной выхода из строя коммутатора, которому обязательно требуется вентиляция и сообщение с воздухом. Самый простой и дешевый вариант — пустая пластиковая бутылка, тоже не особо спасает.

Поэтому лучше всего, рядом с тарелкой разместить влагозащищенную коробку и установить коммутатор в нее.

7Изолирование F-разъемов

Также не обматывайте изолентой F коннекторы. Такая изоляция плохо помогает от ржавчины, и только ухудшает ситуацию, так как влага рано или поздно все равно проникает под изоленту.

И вместо того, чтобы постепенно испариться или скатиться с поверхности разъема, она на нем задерживается и ускоряет процесс коррозии в несколько раз. Еще не забывайте одевать изолирующий колпачок на свободный порт Diseqc.

Источники — //cable.ru, Кабель.РФ

Установка спутниковой антенны «Триколор ТВ»

Вернуться к списку статей

22.03.2019

Спутниковое телевидение пользуется невероятной популярностью благодаря качеству картинки, огромному количеству каналов и доступности услуги. Тем не менее имеются и трудности, которые проявляются в правильном монтаже и настройке системы. Установка антенны «Триколор ТВ» предполагает:

• Подбор оборудования и получение инструкции;
• Выполнение монтажа тарелки, проводка коаксиального кабеля к ресиверу;
• Соединение всех элементов, настройка телевизор.

В представленной статье остановимся на рассмотрении особенностей выбора расположения, крепления/фиксации и прочих нюансов.

Подключаем самостоятельно

Установить спутниковую антенну самостоятельно сможет каждый мужчина, который хоть немного владеет электрическим инструментом и обладает базовыми знаниями работы цифровой системы. Чтобы произвести установку тарелки и осуществить дальнейшее подключение, необходимо выполнить следующие этапы:

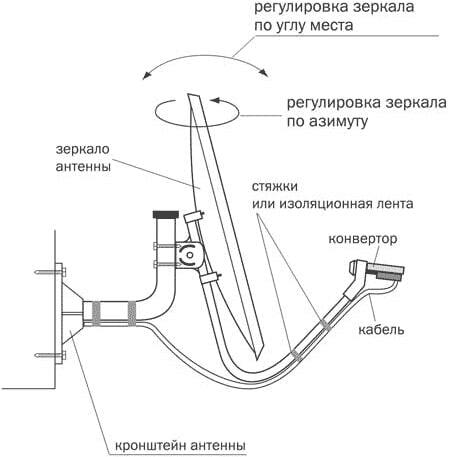

1. Смонтировать кронштейн. Для выполнения поставленной задачи нужно правильно подобрать крепежный элемент. Для этого следует уточнить тип материала и товары, которые имеются в наличии. Крайне важный этап, который позволит избежать падения дорогостоящей тарелки в случае сильных порывов ветра. При подборе дюбелей необходимо ознакомиться со спецификацией для кронштейна.
2. Определите направление. Желательно посоветоваться со специалистами сервиса, где будут заказываться услуги спутникового телевидения. Они помогут получить справку и информационную поддержку по вопросу. Среди прочего, рекомендуем потратить немного больше для приобретения изделия с поворотным механизмом.
3. Соединить систему и выполнить настройку. Для передачи сигнала от зеркала к ресиверу применяется коаксиальный кабель. Подстройка телевизора зависит от множества факторов, в том числе от используемой аппаратуры.

В некоторых случаях имеются трудности при установке, к примеру, на верхних этажах многоэтажного здания. В этом случае лучше обращаться только к профессионалам!

Использование комплексных услуг

Установить антенну «Триколор ТВ» можно и через комплексные услуги наших мастеров. Специалисты позаботятся об идеальной реализации поставленной задачи, помогут не только реализовать монтажные работы, но и провести настройку ресивера и телевизора. Для выполнения монтажа имеется нужный инструмент, расходные материалы, а также немаловажный опыт. Обращение в нашу компанию позволит:

• Сэкономить деньги, время и нервы;
• Упростить задачу и получить рабочий вариант системы;
• Научиться обслуживанию через общение с мастерами.

Как осуществляется установка спутниковой антенны «Триколор ТВ» и как заказать необходимый комплекс, уточните у менеджеров по контактным номерам телефонов.

Спутниковая антенна своими руками

• Способ склеивания с бетонным основанием
• Спутниковая антенна своими руками в домашних условиях из фольги
• Спутниковая антенна своими руками в домашних условиях из тонкого металлического листа
• Как сделать спутниковую антенну в домашних условиях из проволоки?
• Спутниковая антенна из оргстекла своими руками
• Настройка и установка самодельной спутниковой антенны
• Стоковая видеозапись

Спутниковая антенна — обычное, но дорогое удовольствие. Многие из нас часто задумывались над вопросом: можно ли самостоятельно сделать такую ​​многофункциональную антенну? Конечно, это вполне возможно! Чаще всего вопросом изготовления спутниковой антенны своими руками задаются люди в целях экономии или любители проводить эксперименты. Сделать самодельную телевизионную тарелку не так просто, как кажется. При его установке нужно учитывать не только особенности конкретной модели, но и даже мельчайшие нюансы: настройку доступных спутников, угол отражения и другие. Сегодня мы расскажем, как сделать спутниковую антенну своими руками из вполне доступных подручных средств. Давайте рассмотрим самые распространенные способы изготовления такого устройства.

к оглавлению ↑

Способ склеивания с бетонным основанием

При изготовлении самодельной спутниковой антенны не забудьте нарисовать подробный чертеж устройства с учетом всех замеров и расчетов расходных материалов, чтобы получить желаемый результат. Именно благодаря вашим точным расчетам и значениям вы избавите себя от риска получить неправильную форму и тому подобных непредвиденных неприятностей.

Весь процесс изготовления такого оборудования выглядит следующим образом:

• Рисуем на чертеже параболу, которую потом переносим на стальной лист толщиной 0,05см.
• С помощью сварочного аппарата изготавливаем каркас из металлических прутьев диаметром 10 мм. Сгибаем стальные ребра вдоль ножа, а затем привариваем подшипник к верху конструкции.
• Установите раму на ровную поверхность. Вертикально монтируем трубу по центру под смонтированный подшипник. После закрепления деталей установите нож на подшипник большой шайбы.
• Залить плиту густым бетонным раствором.
• Полученную матрицу сушить 4-5 дней (желательно на открытом воздухе).
• Теперь делаем поклейку антенны. Делим готовую конструкцию на несколько частей. У нас получилось 8 секторов.

Важно! Это нужно для того, чтобы немного облегчить дальнейший процесс работы. Не забывайте соблюдать одинаковый интервал между элементами матрицы.

• Мы используем специальное стекловолокно, нарезанное на равные полоски, и эпоксидный грунт для рисунка. Наносим обычное моторное масло на поверхность уже высохшей матрицы, а затем ставим шайбу в установленный патрубок. Смазываем матрицу смолой, на которую накладываем полоску стеклоткани. Разгладьте нанесенный компонент руками, чтобы на поверхности приклеенной матрицы не появились пузыри.
• Обклеиваем отражатель алюминиевой фольгой.

Вот и вся работа. Такую спутниковую антенну можно использовать по прямому назначению.

к оглавлению ↑

Спутниковая антенна своими руками в домашних условиях из фольги

Так получилось, что расположение дома не позволяет использовать параболическую тарелку, поэтому можно соорудить такую ​​антенну своими руками. Крайне важно учитывать такие основные требования к этой самоделке:

• Необходимость удаленности телевышки на 30-50 км от вашего дома.
• Сигнал должен иметь достаточный прием хотя бы нескольких спутников.
• Возле дома желательно иметь высокую конструкцию — так будет легче справиться с задачей.

Материалы и инструменты:

• Старый зонт.
• Рулон простой фольги.
• Антенный кабель (желательно медный).
• Кан.
• Усилитель со встроенным блоком питания.

Производство:

• Изготавливаем спутниковую решетку. Измеряем интервал между всеми спицами зонта, центральный угол их крепления и высоту нужного нам отрезка.
• Вырезаем из фольги все детали, прикладываем их к треугольным частям зонта и пришиваем капроновыми нитками к имеющейся ткани. Такими манипуляциями фольгируем всю внутреннюю часть зонта.
• Приступаем к сборке приемника сигнала. Установите его в фокус спутникового массива. Для этого можно использовать покупной усилитель, а можно сделать своими руками. Для этого снимите с кабеля 4 см оплётки, срежьте шумозащитный слой и оставьте одну центральную медную жилу, которая будет передавать телевизионный сигнал.
• Вырезаем из пивной банки овальную деталь, в центре которой делаем небольшое отверстие. Вставляем в него готовую жилу кабеля и припаиваем этот контакт. Стыки закрываем обычным пластилином, чтобы избежать окисления и коррозии в процессе эксплуатации устройства.
• Полученное приемное устройство прикрепляем к ручке зонта обычным скотчем, трос наматываем 10-15 см, чтобы в дальнейшем можно было регулировать фокус зеркала.

Важно! Следите за тем, чтобы приемник не соприкасался с металлической ручкой зонта, так как это может привести к сильным шумовым помехам. Чтобы уберечь устройство от подобных неприятностей, в зону возможного контакта кладем пластилин, который будет служить своеобразным изолятором.

• У нас возле телевизора стоит самодельный блок питания, так как питание нашего усилительного устройства будет через антенный кабель.
• Закрепляем пластину капроновой нитью или верхний центральный наконечник зонта. Направляем его на ближайший источник (вышку), а затем приемником выбираем фокус, пришедший как сигнал на наш телевизор.

к оглавлению ↑

Спутниковая антенна своими руками в домашних условиях из тонкого металлического листа

Сделать такую ​​спутниковую антенну своими руками несложно, важно только следовать инструкции и приобрести один лист тонкого оцинкованный металл, толщина которого должна быть максимум 1,5 мм, а размеры – 100х100 мм. Из такого листа можно сделать самодельную тарелку диаметром 80 мм.

Пошаговый алгоритм действий:

• Подбираем картон нужного нам размера, а затем делим его на 16 одинаковых круглых частей.

Важно! Обратите внимание, что каждый сектор должен быть смещен относительно предыдущего примерно на 22 мм.

• Чертим 4 окружности с такими радиусами: 75, 254, 400, 538 мм. В связи с тем, что последний круг выходит за пределы картонных заготовок, все лишние части просто отрезаем. На получившихся кругах будем продолжать сгибать наш узор.
• Делаем надрезы по 16 лучам, соблюдая одинаковое расстояние — С1, С2, С3 и С4. Размер С1 — 0 мм, С 2 — 11 мм, С 3 — 29 мм, С4 — 50 мм.
• Сделанные надрезы переносим на металлический лист с помощью металлической линейки и острой чертилки.
• Далее ножницами по металлу вырезаем сделанную ранее заготовку будущей плиты.
• Соединяем между собой все металлические лепестки. Вот мы и получили готовое зеркало для нашей спутниковой антенны.

к оглавлению ↑

Как сделать спутниковую антенну в домашних условиях из проволоки?

Для изготовления такой самоделки вам понадобится большой надувной мяч, который послужит моделью для каркаса нашей будущей проволочной антенны.

Технология изготовления следующая:

1. Отмечаем карандашом на шаре наибольший радиус нашей спутниковой антенны. Искривленной поверхностью будет та часть шара, которая отделена окружностью.
2. Берем в руки моток медного (желательно) провода диаметром 3 мм (можно взять от старого трансформатора), а затем делаем из него круг №1, который надеваем на наш шарик.
3. Теперь делаем проволочный круг №2 чуть большего размера, чтобы интервал между ним и предыдущим был около 20 мм. Так постепенно добираемся до нужного максимального диаметра.
4. Соединяем готовые круги лучами так, чтобы места их пересечения были скручены толстой проволокой и спаяны жестяным способом.
5. Оставьте место внутри самого маленького круга пустым. Здесь будет крепиться стойка антенны.
6. Готовый каркас обтягиваем алюминиевой сеткой (можно фольгированной), соблюдая задний изгиб отражающей конструкции.

к оглавлению ↑

Оргстекло спутниковая антенна своими руками

Оргстекло отлично подходит для изготовления самодельной спутниковой антенны, так как при умеренном нагреве этот материал обладает отличной пластичностью, поэтому может принимать абсолютно любую форму. Для работы мы взяли один лист оргстекла толщиной 3 мм и большего диаметра, чем диаметр заводского спутникового устройства.

Пошаговый мастер-класс по изготовлению спутниковой антенны своими руками из оргстекла:

1. После размягчения материала под воздействием тепла разравниваем его на заготовке, придавая оргстеклу круглую форму. Теперь ждем остывания материала.
2. Равномерно оклеиваем тонкой фольгой вогнутую поверхность используемого материала. В нашем случае фольга будет отражающим элементом.

Спутниковая антенна своими руками готова! Теперь вы можете настроить каналы!

Важно! У этого способа есть свои недостатки – это высокая стоимость оргстекла и покупка нагревательной камеры с вместительным внутренним объемом.

к оглавлению ↑

Настройка и установка самодельной спутниковой антенны

Эти рекомендации помогут вам правильно настроить и установить самодельную спутниковую антенну:

• Найти правильный азимутальный угол.

Важно! Для триколора не нужно будет крутить конвертор в разные стороны, так как в этом случае круговая поляризация. Для приема иностранных каналов подключите линейно-поляризованный преобразователь.

• Узнайте угол с помощью онлайн-калькулятора вашего провайдера.
• Устанавливаем спутниковое устройство вдали от металлических решеток и железобетонных конструкций. Самое идеальное место – это самая высокая часть вашего дома.

к оглавлению ↑

Видеоматериал

Если вы решили попробовать свои силы в изготовлении самодельной спутниковой антенны, то не забудьте учесть все нюансы способов изготовления данного оборудования. В этом вопросе самое главное – рассчитать свои силы и возможности локации своего дома, чтобы построить собственную антенну. Желаем вам удачного творческого прорыва, результатом которого станет доступ к большому количеству каналов с минимальными вложениями в оборудование!

Руководство по установке спутниковой антенны

Установить параболическую антенну самостоятельно не сложно. В этом руководстве в простой для понимания форме показано, как выбрать тарелку, выбрать наилучшее местоположение, установить и, в конечном итоге, точно настроить спутниковую антенну для обеспечения наилучшего приема.

Установка системы спутникового телевидения

Полная установка системы спутникового телевидения состоит из двух этапов:

Установка самой спутниковой антенны и установка соответствующего декодера для приема телевизионных программ от вашего поставщика услуг.

Однако, прежде чем приступить к этому двухэтапному процессу установки спутникового телевидения, вам необходимо выбрать и приобрести комплект для спутникового телевидения. Он состоит из спутниковой антенны и соответствующего монтажного комплекта, высококачественного коаксиального кабеля RF и приемника спутникового телевидения или декодера.

Выбор параболической антенны для приема спутникового телевидения

Перед выбором спутниковой антенны важно немного подумать, чтобы впоследствии избежать ненужных расходов; Тип используемой вами спутниковой антенны и ресивера в конечном итоге определит, какие телепрограммы вы сможете принимать.

Блокирующие преобразователи с низким уровнем шума: основные сведения

Не менее важно выбрать количество LNB. LNB/LNBF представляют собой малошумящие «блочные» понижающие преобразователи. LNBF — это LNB со встроенным рупором. Большинство LNB, используемых сегодня, на самом деле являются LNBF. Термин «низкий уровень шума» относится к качеству усиления и микширования, которое происходит внутри LNB.

LNB расположены перед фактической параболой тарелки, на конце рукава, выступающего из спутниковой тарелки. Их цель состоит в том, чтобы принимать, усиливать и преобразовывать требуемые «блоки» микроволновых частот в более низкие 9 частот.сигналы частоты L-диапазона от 50 МГц до 1,45 ГГц; затем они отправляются на ресивер спутникового телевидения или IRD (интегрированный декодер ресивера) по коаксиальному кабелю RG-6.

Количество LNB определяет количество спутников, которые может «видеть» спутниковая антенна, поскольку для приема сигналов от спутников, находящихся на разных орбитальных позициях, требуется отдельный LNB. Поставщики услуг спутникового телевидения используют несколько спутников для доставки своего контента, а это означает, что для приема всех телевизионных программ, поддерживаемых поставщиком услуг спутникового телевидения, требуется несколько LNB.

LNB используют антенный зонд внутри рупорного облучателя для приема сигнала, сфокусированного спутниковой антенной. Зонд должен быть механически выровнен в вертикальном или горизонтальном направлении (или в левой и правой круговой поляризации для спутников DBS) в соответствии с поляризацией сигнала, передаваемого спутниковыми ретрансляторами. Эта двойная поляризация используется спутниками, чтобы избежать помех между соседними каналами, и достигается путем назначения четным и нечетным транспондерам на спутнике разной поляризации.

LNBF использует двойную антенну, расположенную внутри горловины рупорного облучателя, одна из которых ориентирована вертикально, а другая горизонтально (или слева и справа). Переключение на правильный поляризованный зонд осуществляется электронным способом с помощью напряжения, подаваемого приемником по коаксиальному кабелю.

Наконечники для установки облучателя

Правильная установка и регулировка рупорного облучателя имеет решающее значение для производительности системы. Это особенно важно, если вы устанавливаете рупор, принимающий сигналы Ku-диапазона. Чтобы найти правильное фокусное расстояние для отслеживания, рупор должен находиться на правильном расстоянии от центра антенны, правильно ориентирован, отцентрован и перпендикулярен плоскости антенны. Следуйте процедуре выравнивания, описанной ниже:

1 — Установите скалярную регулировку кольца для соотношения f/D, которое требуется в технических характеристиках антенны. Если вы не знаете отношение f/D, вы можете рассчитать фокусное расстояние и отношение f/D самостоятельно, используя формулу.

2 — Поверните подачу в правильную ориентацию, используя «шаблон полярной оси». Полярная ось — это линия, проходящая через центр точек поворота антенны. Это ось, вокруг которой будет вращаться блюдо. Другой способ посмотреть на это ……. Если ваша тарелка расположена так, что она указывает на свою самую высокую точку движения (зенит дуги) ……, когда вы стоите прямо перед блюдо, «полярная ось» проходит от 12 часов до 6 часов. Правильная ориентация в этих терминах означает, что вы указываете стрелку шаблона полярной оси на 12 часов (прямо на одной линии с осью). Если у вас нет шаблона, вы можете приблизиться, поставив длинную сторону серводвигателя; указывая примерно на 11 часов.

3 — Центрирование корма в тарелке также имеет решающее значение для правильного приема. Это можно сделать, измерив расстояние от рупорного облучателя как минимум до 3 разных точек по краю тарелки (т. е. измерьте от подачи до левой, правой и нижней сторон). 3 измерения должны быть равными. Используйте регулировки опорных ножек подачи (или растяжек, если у вас есть опора для крючков), чтобы выполнить необходимые регулировки.

4 — Отверстие в рупоре (лицевая сторона) должно быть параллельно лицевой стороне антенны (тарелке). Проще всего это проверить с помощью инклинометра или универсального транспортира. Проверьте угол в центре тарелки и поперек горла облучателя; измерения должны быть одинаковыми.

Отношение f/D и скалярные кольца – почему важно правильно настроить
Правильная настройка f/D на рупоре позволяет рупору использовать все преимущества сигнала, отражаемого от антенны, без помех от земли или наземных помех.

Отношение f/D — это фокусное расстояние тарелки (f), деленное на диаметр (D). При работе с большинством антенн с прямым фокусом число должно быть между 0,28 и 0,42. Если вы заметили, большинство этих цифр также указаны на шкале сбоку рупорного облучателя. Вы просто устанавливаете верхний край скалярного кольца вровень с линией, соответствующей вашей правильной настройке f/D.

На самом деле эта регулировка определяет, насколько широкий угол может «видеть» облучатель. Если тарелка очень глубокая (например, тарелка диаметром 10 футов и глубиной 24 дюйма), имеющая, например, f / D 0,28, то фокусное расстояние относительно короткое. В этом случае фокусное расстояние часто всего на несколько дюймов больше, чем глубина тарелки. Следовательно, корм должен иметь возможность «видеть» почти прямо сбоку от отверстия в горле.

И наоборот, если тарелка очень мелкая (например, тарелка диаметром 10 футов и глубиной 11 дюймов), отношение f/D будет ближе к 0,42, а фокусное расстояние будет намного больше. В этом случае фид должен иметь более узкое поле зрения, чтобы он «видел» все блюдо, но не видел дальше края блюда.

Формулы для расчета фокусного расстояния и отношения f/D

Для расчета фокусного расстояния необходимо измерить диаметр (D) и глубину (d) тарелки. Измерения должны быть в одинаковых единицах (вы не можете использовать футы для диаметра и дюймы для глубины). Например, мы скажем, что у нас есть тарелка диаметром 120 дюймов (D) и глубиной 18 дюймов (d).

Фокусное расстояние (f) равно квадрату диаметра (D x D), деленному на 16-кратную глубину (16 x d), или:

Д х Д = 120 х 120 = 14400
16 х д = 16 х 18 = 288
Г х Г/16 х Г = 14400/288 = 50

фокусное расстояние f = 50 дюймов

После того, как вы рассчитали фокусное расстояние (f), вы можете использовать это значение для расчета отношения f/D вашей тарелки. В этом случае используется тот же диаметр (D) = 120; и расчетное фокусное расстояние (f) = 50

f/D = 50/120 = 0,416
f / D = 0,416, которое вы округлили бы, чтобы получить значение 0,42.

В приведенном ниже списке показано, как далеко горловина выходит за пределы скалярных колец для различных настроек f/D.

ПРИМЕР: У тарелки с диафрагмой .42 f/D горловина будет примерно на одном уровне с кольцами.

Дюймы — в/д
.12 ——- .42
.32 ——- .40
.52 ——- .38
.72 ——- .36
.92 ——- .34
1,12 —— 0,32

Определение фокуса спутниковой антенны

Советы по поиску и устранению неисправностей Feedhorn

Как распознать проблему с полярностью

Проблемы с полярностью обычно очень легко распознать. На них обычно указывает тот факт, что все остальные каналы плохие. Вы заметите, что на некоторых спутниках будут приниматься только каналы с четными номерами, в то время как на других спутниках будут приниматься только каналы с нечетными номерами. Это происходит потому, что зонд внутри рупорного облучателя не поворачивает 90 градусов, что требуется для переключения с канала с горизонтальной поляризацией на канал с вертикальной поляризацией. Если вашей спутниковой системе уже несколько лет, проблема, скорее всего, в том, что вышел из строя серводвигатель, приводящий в движение датчик. Вот несколько шагов, которые нужно предпринять, чтобы найти проблему:

1 — С помощью вольтметра проверьте напряжение на задней панели приемника, чтобы убедиться, что напряжение выходит из приемника. Разъем, который нужно проверить, обычно помечен как «Поляризатор +5 В» или «Полярность +5 В». Отсоедините провода, идущие к тарелке, и измерьте разъем +5 относительно GND. У вас должно быть примерно от +5 до +6,5 вольт постоянного тока. постоянное питание +5, поэтому напряжение должно быть там, пока приемник включен.Приемники других марок могут выдавать +5 только при смене канала или при настройке полярности/перекоса.

2 — Проверьте наличие постоянного напряжения на импульсном разъеме. Импульсный выход сообщает серводвигателю, насколько далеко повернуть датчик. Здесь вы прочтете от 0,2 до 0,9 (+) вольт постоянного тока. В большинстве приемников это напряжение будет присутствовать только при смене канала или при настройке полярности/перекоса.

3 — Если приемник выдает правильное напряжение на разъемах импульса и +5 В, повторно подключите провода, идущие к тарелке. Затем подойдите к тарелке и снимите крышку облучателя. Отсоедините 3 провода, которые подключены к серводвигателю. Измерьте, чтобы убедиться, что вы получаете импульс и напряжение +5 на каждом соответствующем проводе. Если вы НЕ получаете то же напряжение, что и на приемнике, то у вас проблема с проводкой. Если вы получаете такое же напряжение, снова подключите 3 провода, перейдите к шагу 4.

4 — Попросите кого-нибудь внутри переключить каналы на спутниковом ресивере. Если вы слышите, как серводвигатель вращается, но положение зонда не меняется (снимите крышку горловины и загляните внутрь горловины, чтобы увидеть зонд), снимите серводвигатель и осторожно потяните вверх приводной вал янтарного цвета. который соединяется с серводвигателем. Если вал вырвет, нужно будет всю подачу отправлять в ремонт.

5 — Если серводвигатель не вращается, и на двигатель подается правильное напряжение, это обычно указывает на то, что двигатель неисправен и нуждается в замене. Обычно вы можете приобрести серводвигатель у любого спутникового дилера.

Если вы обнаружите, что серводвигатель все время гудит, или если вы смотрите программу, которая периодически затухает и возвращается сама по себе, или если вы переключаете канал вверх или вниз и назад, проблема также, вероятно, плохой серводвигатель. Но попробуйте выполнить следующие действия, чтобы определить, является ли проблема более серьезной:

1 — Снимите серводвигатель с рупорного облучателя и подсоедините его непосредственно к задней части приемника. Вы должны отсоединить провода, идущие к тарелке, чтобы этот тест был действительным.

2 — Наблюдайте за сервоприводом, пока вы переключаете каналы, затем дайте ему постоять пару минут. Если он крутится, когда вы переключаете каналы, и не дрейфует и не гудит, когда вы не переключаете каналы, это говорит о том, что приемник и серводвигатель работают нормально, и проблема, вероятно, заключается в шуме, улавливаемом вашей неэкранированной импульсной линией. Единственный способ решить эту проблему — убедиться, что импульсная линия экранирована, а экран заземлен с одного конца.

3 — Если серводвигатель ведет себя так же, когда он подключен непосредственно за ресивером, как и в случае с тарелкой, то, скорее всего, он неисправен. Вам нужно заменить его. Мы надеемся, что эта информация была полезной. Если вы не можете решить проблему с полярностью после выполнения приведенных выше инструкций и советов, мы рекомендуем обратиться к местному дилеру спутниковой связи для дальнейшего устранения неполадок в системе.

Различные типы спутниковых антенн

В настоящее время DirecTV предлагает восемь типов блюд, а DISH Network — десять. Блюда варьируются в размерах от 18 дюймов до 36 дюймов x 22 дюймов. Однако реальная существенная разница между различными типами тарелок не только в форме или размере, но и связана с количеством LNB и количеством поддерживаемых выходов.

Типичные спутниковые антенны могут варьироваться от простой 18-дюймовой антенны с одним двойным LNB (это конфигурация из двух LNB, закрепленных под небольшим углом в одном корпусе), до пяти LNB и четырех выходов, с каждым из этих LNB указывает на другую орбиту спутника.

Количество выходов на тарелке определяет количество цифровых спутниковых ресиверов, которые можно подключить к этой тарелке для одновременного просмотра разных программ на разных телевизорах; в этом отношении антенна с четырьмя выходами поддерживает до четырех разных приемников.

Если вы хотите подключить больше приемников, чем может вместить ваша тарелка, вам придется использовать мульти-переключатель, чтобы разделить спутниковый канал без ущерба для качества сигнала. Некоторые мультисвитчи позволяют добавлять эфирное вещание или кабельное вещание и отправлять оба сигнала в каждую зону просмотра по одному коаксиальному кабелю. В этом случае вам понадобится диплексер для каждой области просмотра, чтобы снова разделить сигналы.

Вы не можете разделить сигнал спутникового телевидения через обычный радиочастотный разветвитель, который используется для приема наземного телевидения. Как указывалось ранее, широковещательные сигналы со спутников разделяются на две разные поляризации, и они различаются в LNB. Если бы по кабелю одновременно посылались сигналы с разной поляризацией, они бы мешали друг другу.

Мультипереключатель работает, принимая входной сигнал от двойного LNB на тарелке, а затем блокирует один из LNB, чтобы всегда смотреть на четные транспондеры, в то время как другой LNB всегда смотрит на нечетные транспондеры на спутнике. Затем коммутатор имеет несколько выходов на приемники. Приемник, подключенный к мультисвитчу, отправляет сигнал переключения обратно по коаксиальному кабелю, чтобы коммутатор мог выбрать правильный LNB, на который он должен смотреть.

В случае нескольких «двойных LNB» процесс такой же, за исключением того, что теперь каждый из LNB будет смотреть на другой спутник.

Клиенты DIRECTV:

При выборе спутниковой антенны не покупайте круглую антенну, если вы покупаете новую систему DirecTv — только овальные или прямоугольные антенны немного большего размера смогут принимать все стандартные программы DirecTV и HD.

Эти спутниковые антенны поставляются с 5 LNB для приема обоих KU-диапазонов (101, 110, 119) и KA-диапазоне (99 и 103) спутниковые сигналы одновременно.

Только для текущих клиентов DIRECTV:

Если ваша спутниковая антенна была установлена ​​до октября 2005 года, вы не сможете принимать все программы DirecTV.

Если вы не помните, когда была установлена ​​ваша тарелка, или если вы просто не уверены, что это 5-LNB, взгляните на свою тарелку и убедитесь, что она соответствует какой-либо из спутниковых тарелок DirecTV. Если нет, то придется заказывать новое блюдо.

Эти тарелки необходимы для приема новых местных и национальных программ HD в формате MPEG-4. Эти новые тарелки состоят из тарелки фазы III со встроенным переключателем для управления как Ку, так и Ка (99/103) спутниковые сигналы.

Клиенты Dish Network:

В зависимости от типа вашей антенны, вам может потребоваться установить вторую антенну, направленную на другой спутник, для приема услуги DISH Network HDTV.

Как правило, вы сможете одновременно принимать спутниковые сигналы со спутниковых слотов 110 и 119. С немного меньшим 18-дюймовым экраном вы можете выбрать только один из этих спутниковых слотов.

Для приема всех доступных каналов сети DISH, включая все местные и национальные каналы высокой четкости с одной спутниковой антенны, вам потребуется параболическая антенна, совместимая с MPEG-4.

Это тройная антенна LNBF с размером лицевой стороны 19 дюймов (В) x 24 дюйма (Ш), предназначенная для приема программ с трех орбитальных точек: 110 Вт, 119 Вт и 129 Вт DBS.

Примечание. Решение о необходимом количестве LNB, форме и размере вашей спутниковой антенны зависит от ряда факторов, включая район вашего проживания, поставщика услуг и выбранный программный пакет. Это то, что лучше всего решить после того, как вы поговорите со своим поставщиком услуг цифрового спутникового телевидения.

Процесс установки антенны

Теперь, когда вы сделали решительный шаг и купили спутниковую антенну, вам нужно поднять антенну спутникового телевидения, чтобы вы могли принимать все каналы!

Относительно небольшой размер современных параболических антенных систем цифрового спутникового телевидения означает, что их можно установить практически в любом месте. В частности, эти компактные спутниковые тарелки особенно подходят для городских жителей.

Хотя вы можете выбрать, чтобы ваша новая спутниковая антенна была установлена ​​профессионалом, сам процесс установки не представляет сложности. Единственная реальная трудность, которая может возникнуть в процессе, заключается в наведении тарелки на получение наилучшего сигнала со спутников. Это важный шаг, и именно этот шаг может потребовать профессиональной помощи. Помните, что спутниковая тарелка — это ваш основной канал связи со спутниками, плавающими в космосе, поэтому ее необходимо правильно нацелить, чтобы принимать сигналы. В этом отношении могут помочь некоторые комплекты для самостоятельной установки.

Выбор наилучшего места для спутниковой антенны

Во-первых, вам нужно определиться с местом, где лучше всего установить спутниковую антенну. Здесь есть несколько вопросов, которые необходимо учитывать.

Соображения должны включать:

Помните, что спутники DSS находятся на геостационарной орбите над экватором. Поэтому спутниковая антенна должна быть направлена ​​точно на юг, если вы находитесь к северу от экватора, и на север, если вы находитесь к югу от экватора.

Выберите легкодоступное место на случай, если вам понадобится очистить спутниковую антенну от снега или мусора или отрегулировать антенну, если она сбилась. Подходящим местом является прикрепление тарелки к столбу, который вкопан в землю.

Выбранное место не должно быть загромождено деревьями, ветками, зданиями, телефонными линиями, бельевыми веревками, электрическими проводами, линиями электропередач, радио- и телевышками и т. д. Все они являются возможными источниками помех. Другими словами, между местом установки тарелки и спутниками в небе не должно быть препятствий. Как только вы определите, что место подходит, вам нужно будет выбрать постоянную или переносную установку. Если вы не переедете в ближайшем будущем или не будете жить в арендованной собственности, лучше всего будет постоянная установка в бетоне. Кроме того, убедитесь, что рост новой листвы не мешает вашей системе.

В идеале выбранное место должно быть таким, чтобы вы могли выбрать маршрут, который будет как можно более прямым и как можно ближе к вашему телевизору.

Наконец, обратитесь к прилагаемым инструкциям для получения дополнительной информации. №

Выберите метод установки, который позволит вашей системе выдерживать воздействие погодных условий круглый год и при этом оставаться идеально выровненными и прочно закрепленными. Помните, что движение системы может снизить прием сигнала вплоть до его полной потери.

Всегда делайте пробный пуск на земле для прокладки коаксиального кабеля от спутниковой антенны до места, где он будет входить в ваш дом. Убедитесь, что он достаточно длинный, чтобы достичь обеих точек. Прикрепите кабель к спутниковой антенне, а затем протяните его через двор и в дом через просверленное отверстие.

После того, как вы установили тарелку с LNB, прикрепленным к рупору, и подключили все кабели (LNB и Polarotor), я рекомендую вам разместить ресивер и портативный телевизор рядом с тарелкой, чтобы вы могли видеть изображение во время настройки. Подсоедините кабель к телевизору. Загерметизируйте все наружные электрические соединения атмосферостойким герметиком и закопайте входящую приемную линию ниже уровня промерзающей линии.

Заземлите устройство и входящую линию приема в соответствии с местными стандартами электробезопасности; это одновременно и соображения безопасности, и потенциальное требование кода. Установите недорогой коаксиальный заземляющий блок в месте входа антенного кабеля в дом; затем протяните провод от заземляющего блока к заземляющему стержню вашего дома.

Чтобы определить наилучшее место для спутниковой антенны, выполните несколько простых шагов:

— Определите, какой спутник передает ваши наиболее часто просматриваемые программы.
— Найдите область за пределами вашего дома, ближайшую к вашему телевизору.
— Повернитесь лицом на юг — или на север, если вы находитесь южнее экватора.
— Посмотрите с востока на запад, следуя дуге, имитирующей путь солнца по небу.
— Как описано выше, следите за любыми препятствиями, которые могут загораживать линию обзора вдоль дуги. Это самый ответственный шаг перед установкой.

Примечания:

Типичные установки телевизионных спутниковых антенн включают «трубу в земле» (антенна прикреплена к трубе, помещенной в бетон) и «внешнюю стену» (антенна прикреплена к стене с помощью крепежных элементов, которые предназначены для постоянного встраивания) в стене).

Большинство современных спутниковых приемников выдают конкретный слот орбиты спутника и азимут (местоположение спутника вдоль дуги восток/запад) для просмотра этого космического корабля.

Положения спутников указаны в градусах орбитального слота и являются истинными, а не магнитными координатами. Эти слоты будут основаны на азимутальном направлении, которое следует рассматривать как истинное, а не положение по компасу. Так как компас будет иметь магнитное склонение. Чтобы прочитать истинный азимут, поверните в направлении, противоположном магнитному склонению (например, 3 градуса на запад повернут лимб компаса на 3 градуса на восток, чтобы вы могли отсчитывать показания азимута).

«Настройка» спутниковой антенны

После того, как вам удалось установить новую спутниковую антенну, вы наверняка захотите получить максимальное количество каналов. Есть только один путь вперед — настроить антенну спутникового телевидения для идеального приема!

Следующие шаги помогут вам настроить спутниковую антенну на лучший сигнал:

1. Убедитесь, что ваша спутниковая антенна соответствует трем условиям:

В зоне прямой видимости конкретного спутника нет препятствий и помех.

Мачта, поддерживающая антенну, жестко закреплена и выровнена.

Рефлекторная часть спутниковой антенны (тарелка) не перекошена.

2. Отрегулируйте отражатель антенны по азимутальному углу, полученному для конкретного спутника. Эта регулировка представляет собой перемещение отражателя на монтировке с востока на запад и выражается в градусах по азимуту. Спутниковую антенну необходимо выровнять по азимутальному магнитному значению (используйте для этого магнитный компас) и временно зафиксировать антенну в этом положении.

3. Отрегулируйте рефлектор антенны по углу места, полученному для конкретного спутника (используйте для этого инклинометр). Эта корректировка выполняется от горизонта до неба и выражается в виде высоты в градусах от этой точки.

4. Убедитесь, что сигнальная линия антенны подключена к приемнику, а приемник включен и расположен на маяковом канале (маяковый канал — это канал, передаваемый со спутника, чтобы вы могли направить антенну на него) или настройте свой ресивер на канал, который, скорее всего, будет иметь видео (проконсультируйтесь об этом в руководстве по спутниковому телевидению или установите высокий номер канала с видеосигналом).

5. Начните настройку, медленно перемещая отражатель сначала на восток с шагом в один градус, всего три градуса, а затем в противоположном направлении (на запад), следя за индикатором сигнала приемника.

6. Поднимите сигнал до максимальной шкалы в этой точке. В идеале это следует делать с помощью измерителя «силы» сигнала из-за большей чувствительности сигнала последнего.

7. Заблокируйте регулировку азимута антенны на креплении, когда уровень сигнала будет максимальным.

8. Выполните ту же процедуру, что и в шагах с 4 по 6, используя регулировку высоты, сначала вверх, а затем вниз для выделения пиков. Зафиксируйте возвышение спутниковой антенны в точке максимального приема сигнала. Ваша тарелка теперь должна быть выровнена и иметь хорошее изображение на экране. Посмотрите качественную картинку в других каналах и при необходимости повторите настройки.

9. Заземлите антенну и вход сигнальной линии в жилой дом в соответствии со стандартами электрических норм, как указано выше.

Следующим шагом будет подключение ресивера к бытовой розетке; затем включите телевизор и внесите необходимые изменения в настройки спутниковой системы. Когда все будет готово, вы можете расслабиться и наслаждаться своей новой системой!

Спутниковый измеритель для идеального выравнивания антенны

Эти спутниковые искатели станут действительно полезными маленькими помощниками, когда дело доходит до идеальной настройки спутниковой антенны.

Измерители являются чувствительными датчиками уровня сигнала, поступающего со спутника. Эта чувствительность позволяет найти золотую середину спутниковой антенны. Здесь у нас уже есть идеально выровненная тарелка, счетчик на максимуме. Даже малейшее движение тарелки в любую сторону от идеального выравнивания снижает уровень сигнала (и звуковой тон) измерителя. Вы можете видеть, что после завершения тонкой настройки уровень сигнала снова становится максимальным.

Некоторые люди пытаются выровнять свои спутниковые антенны по экранной полосе сигнала дигибокса, которая слишком медленная, неточная и недостаточно чувствительная для хорошего выравнивания. Избавьте себя от хлопот и приобретите один из этих спутниковых искателей, цены на которые упали почти до 29 долларов США.

Хорошим измерителем является спутниковый определитель/измеритель сигнала Winegard SF-1000.

Имейте в виду: Самостоятельная установка спутниковой антенны может сэкономить ваши деньги, но вы можете воспользоваться абсолютно БЕСПЛАТНОЙ установкой спутниковой антенны профессионалом, если вы соответствуете требованиям одного из рекламных предложений от DirecTV, DISH Network или другого поставщика услуг.
