Как узнать совместимость видеокарты и материнской платы легко

Привет всем! Если вы собираете компьютер или решили обновить вашу видеокарту, то вам необходимо знать, подходит ли видеокарта к вашей материнской плате или нет.

Совместимость видеокарты и материнской платы

Есть несколько моментов, по которым можно узнать, совместима ли видеокарта с материнской платой или нет.

1. Разъем AGP или PCI-Е 16

Сейчас все современные видеокарты идут с разъемом PCI-Е 16, но если вы модернизируете старую видеокарту, то посмотрите какой разъем для видеокарты, установлен в материнку.

AGP

Слот AGP видекарты

PCI-Е 16

pci разъем на материнке

2. Интерфейс PCI-Е 16 версии 2.0 и 3.0

У современных разъемов для видеокарты, есть две версии слота PCI-E, это 2.0 и 3.0. Это своего рода как usb 2.0 и 3.0. Соответственно, если ваша материнская плата поддерживает 3.0, то чтобы получить максимальную производительность, нужно брать с поддержкой 3.0. А если вы возьмете видеокарту со слотом 3.0, а в материнке будет стоять разъем 2.0, то вы просто переплатите деньги, а видеокарта будет работать со скоростью 2.0.

Посмотреть это можно на материнской плате или же в характеристиках материнской платы на сайте производителя. Например вот страница с моей материнской платой.

Характеристики материнской платы

т.е:

  • 2 PCI-e слота с поддержкой 3.0 и 2.0 (могут работать и так и так)
  • 1 PCI-e слот с поддержкой 2.0
  • 2 PCI-e слота 2.0 (не видео слот)
  • 2 PCI слота

Самое главное, чтобы был PCI Express 3.0, так же надпись можно увидеть на материнской плате.

pcie3.0

3. SLI или CrossFire

Если вы геймер и любите выжимать полную мощь от видеокарт, то поддержка SLI или CrossFire вам просто необходимо. Эта поддержка даст вам возможность объединить 2 видеокарты и играть в самых тяжелых играх не только на ультра настройках, да ещё и на нескольких мониторах!

CrossFire в видеокартах ATI, а SLI в видеокартах nVidia

4. Мощность процессора

Учтите, что если вы возмете мощную видеокарту и у вас будет установлен слабый процессор, то видеокарта просто не будет работать на полную мощь, т.к. процессор не будет успевать обрабатывать информацию. Для того чтобы точно узнать соответствие процессора к видеокарте, перейдите на этот сайт или же ищите в яндексе таблицу соответствия видеокарт к процессорам. Сейчас за ними не угонишься, по этому лучше всегда искать таблицы по-новее.

Вот основные моменты при проверки совместимости видеокарты и процессора. Так же не забывайте, что купив мощную видеокарту нужно проверить выдерживает ли блок питания нагрузку новой видеокарты.

Как узнать в каком режиме работает видеокарта

Если эта статья открыла что-то новое и вам стало интересно, а работает ли моя видеокарта в режиме 3.0, то есть небольшой тест. Скачиваем программу.

ремонт

Устанавливаем или просто запускам. Есть раздел Bus Interface, на моем примере программа показывает, что слот на видеокарте PCIe 16 установлен версии 3.0, но сейчас он работает в версии 1.1. Это нужно для электросбережения. Но чтобы узнать в какой версии он может работать нужно нажать на тест. Сначала рядом с этим окном нажимаем на вопрос и появится новое окошко. Если у вас одна видеокарта, то просто жмем start render test, если несколько объединены, то ставим галочку ниже.

Как проверить совместимость видеокарты и материнской платы

Появится тест.

Тест видеокарты

А в начальном окне, можно увидеть, что допустим моя видеокарта начала работать в версии 3.0.

Версия 3.0 видеокарты

Следовательно, это означает, что моя материнская плата и видеокарта совместимы. Видеокарта поддерживает версию 3.0 и материнская плата дает ей возможность ей работать в таком режиме.

Как узнать подойдет ли видеокарта для компьютера

К выбору видеокарты следует подходить обдуманно, поскольку это один из важнейших компонентов ПК, влияющих на его производительность. Если для просмотра видеоконтента или работы с документами, как правило, хватает встроенного в процессор видеоядра, то для современных игр нужен дискретный графический адаптер. При его выборе (если видеокарта подбирается отдельно, а не вместе с другими комплектующими) необходимо руководствоваться как параметрами, которые определяют совместимость с остальными компонентами ПК, так и свойствами, влияющими на производительность.

Совместимость видеокарты и остальных комплектующих

Существует несколько основных параметров, от которых зависит, подойдет ли видеокарта для конкретного компьютера:

1) Интерфейс подключения. Во всех современных материнских платах для подключения видеокарты используется интерфейс PCI-E, однако в устаревших моделях, которые выходили до 2002-2005 года, может применяться интерфейс AGP. Версии PCI-E обладают обратной совместимостью, поэтому видеокарту, поддерживающую только 1.0 или 2.0 можно подключать к разъему 3.0, и наоборот, хотя это может привести к снижению производительности. Впрочем, для версий 2.0 и 3.0 снижение будет незначительным, а 1.0 давно не используется.

Важно: Подключать видеокарту следует к PCI-E x16 разъему. Если таких больше одного, во избежание потери производительности рекомендуется использовать верхний.

Как понять подойдет ли видеокарта?

2) Видеоразъемы. Через них подключаются средства вывода изображения (мониторы, телевизоры и т.д.) Необходимо проверить наличие как минимум одного подходящего разъема (например, HDMI, DisplayPort. DVI-D) или использовать переходник.

3) Габариты. Если видеокарта физически не помещается в корпус ПК – следует подобрать другой вариант. Длина, ширина и высота адаптера почти всегда указываются как на сайте производителя, так и в карточке товара на сайте магазина. Чаще всего ограничителем выступает параметр длины, поэтому производители корпусов обычно указывают максимальную длину видеокарты для конкретной модели. Если найти значение этого параметра не удалось – можно самостоятельно измерить расстояние от задней стенки корпуса (где расположены отверстия слотов расширения), до корзины с жесткими дисками. Не стоит забывать и о количестве занимаемых слотов расширения – карточки с массивной системой охлаждения могут занимать 2-3 слота.

Например: максимальная длина видеокарты для корпуса Zalman Z3 Plus – 360 мм.

Совместимость видеокарты с компьютером

4) Энергопотребление и дополнительное питание. Мощные игровые видеокарты потребляют куда больше энергии, чем бюджетные офисные, и для них требуется соответствующий блок питания. Можно ориентироваться на рекомендации производителя, обзоры, или советы на профильных форумах. Если планируется разгон видеокарты или процессора, у блока питания должен быть достаточный запас мощности. Как правило, в 2018 году для большинства систем с одним процессором и одной видеокартой, даже с учетом разгона, достаточно качественного блока питания мощностью в 650 Вт.

5) Соотношение производительности видеокарты и процессора. Несмотря на то, что актуальность вопроса «раскрытия» потенциала видеокарты процессором значительно преувеличена, слабый процессор действительно может стать узким местом игровой системы с мощной видеокартой, ограничивая частоту кадров в некоторых играх. Поэтому топовым игровым видеокартам для достижения максимальной производительности в играх требуется ЦП как минимум среднего сегмента.

Производительность видеокарты и дополнительные параметры

Вышеописанных параметров достаточно, чтобы видеокарта была совместима с остальными комплектующими. Однако, чтобы выбор был оптимальным, нужно рассмотреть и другие свойства, в том числе, влияющие на эффективность работы адаптера.

1) Серия видеокарты. Производители игр оптимизируют их под графические карты последних поколений. Также, новые серии часто производятся по более совершенному техпроцессу, поддерживают больше стандартов и технологий.

Впрочем, по акции или на вторичном рынке иногда можно выгодно приобрести топовые видеокарты предыдущих поколений, поэтому не стоит полностью сбрасывать их со счетов.

2) Спецификации видеопроцессора. К ним относятся техпроцесс, частота графического ядра, количество универсальных и текстурных блоков, число блоков растеризации и некоторые другие характеристики. Сравнивать их имеет смысл лишь в рамках одного производителя и одного поколения, а можно и вообще не обращать на них внимания и руководствоваться обзорами и тестами.

3) Спецификации видеопамяти. Тип памяти (например, HBM или GDDR5), ее частота, разрядность шины, максимальная пропускная способность. Для современных игр ААА-класса рекомендуется как минимум 4 Гб видеопамяти, а если видеокарта покупается на несколько лет – стоит рассмотреть модели с 8 Гб и более. Если же карточка покупается для офисной работы или легких игр, не требующих высокой производительности, то достаточно 3 Гб.

4) Количество мониторов и максимальное поддерживаемое разрешение. Обращать внимание на эти параметры следует только если планируется использование нескольких мониторов или экстремально высоких разрешений экрана.

5) Питание. К этой группе относятся энергопотребление в режиме простоя, нагрузки или разгона и разъемы дополнительного питания. При наличии таких разъемов они должны быть совместимы с блоком питания.

6) Система охлаждения. Один из важнейших моментов при выборе видеокарты, поскольку влияет как на ее производительность (при недостатке охлаждения графический адаптер автоматически снижает частоты, что приводит к снижению эффективности работы), так и на уровень шума. Смотреть лучше не на количество кулеров и тепловых трубок, а на результаты тестов.

MSI GeForce GTX 1070 Gaming X - пример видеокарты с эффективной системой охлаждения.

MSI GeForce GTX 1070 Gaming X - пример видеокарты с эффективной системой охлаждения

Алгоритм выбора видеокарты

Для подбора графического адаптера можно воспользоваться следующим алгоритмом:

1) Определиться с назначением видеокарты и бюджетом на ее покупку. Для офисной работы или просмотра видео обычно достаточно встроенного в процессор графического ядра или карт бюджетного сегмента.

Если же карточка приобретается для игр, обработки видео или работы с графикой, и покупается не на вторичном рынке, на конец 2018 года мало смысла покупать модели слабее NVIDIA GTX 1050 Ti или AMD Radeon RX 570, которые относятся к начальному/среднему игровому сегменту. Для комфортной игры на высоких или даже максимальных настройках в разрешении FullHD в ААА-тайтлы стоит приобрести NVIDIA GTX 1070 или более мощный вариант. Для игры на таких же настройках в разрешении WQHD желательно иметь как минимум ту же 1070 (высокие настройки большинства игр) или GTX 1080, а для 4K-разрешения на настройках, близких к высоким/максимальным – GTX 1080 Ti или RTX 2080/2080 Ti.

Совет: Если ваш бюджет скромен, не стоит забывать, что современные игры даже на средних настройках выглядят неплохо. И та же, GXT 1050 Ti (кстати, любимица геймеров), в FullHD потянет большинство игр на конец 2018 года при высоких, или близких к высоким, настройках. Просто посмотрите требования на игры, в которые собираетесь играть.

2) Рассмотреть варианты, подходящие для выбранного бюджета, воспользовавшись каталогами интернет-магазинов. Отобрать одну или несколько моделей и проверить, подходят ли они к другим комплектующим при помощи гайда из первой части данной статьи.

3) Ознакомиться с обзорами и тестами выбранных моделей и остановиться на оптимальной. Обращать внимание стоит как на частоту кадров в играх в выбранном разрешении, так и на потенциал для разгона и уровень шума.

Заключение

К выбору видеокарты следует подходить грамотно – желательно не только узнать, что представляют из себя ее основные характеристики, но и посмотреть обзоры и тесты, почитать обсуждения и отзывы. Такой подход не только значительно уменьшит вероятность возникновения проблем в процессе дальнейшей эксплуатации, но и позволит подобрать действительно достойную модель для игр или работы, которая не разочарует производительностью.

Совместимость материнской платы и видеокарты — 4 критерия подбора

Чтобы добиться наибольшей производительности от сборки, необходимо, чтобы все ее элементы были максимально совместимы. Этот гайд расскажет, каким образом можно понять, какой дискретный видеоадаптер поддерживает системная плата. Он также содержит советы, которые помогут подобрать подходящий вариант.

совместимость видеокарты и материнской платы

Как подобрать видеокарту к материнской плате

При выборе видеоадаптера важно удостовериться в его совместимости с материнкой. Так, должно совпадать количество и тип слотов. Некоторые мощные карты занимают два гнезда, а бывает, что и все три. Но есть и другие нюансы.

Узнайте: Что такое материнская плата в компьютере и на что она влияет: 5 поясняющих разделов

Совместимость материнской платы и видеокарты

Порты обоих устройств должны совпадать. Ниже — краткое описание возможных разъемов.

AGP и PCI Express

АГП интерфейс — устаревший вариант. Его уверенно заменил PCI Express. Словом, для современных производительных компьютеров AGP — не вариант. Но и с PCI есть нюансы.

Читайте также: Игровые видеокарты для ПК: 5 критериев, как выбирать

слоты расширения для видеокарты на материнке

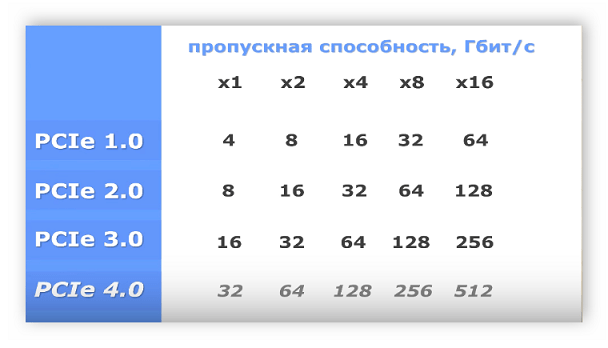

PCI Express 2.0 и 3.0

Первая версия разъема обладала скоростью в 2,5 гигатранзакций в секунду. Во второй, вышедшей в 2007 году, быстрота увеличилась в два раза. За счет обратной совместимости старые видеокарты нормально работали в более новых материнских платах.

Какие были новшества, кроме скорости:

  1. обновленные механизмы, созданные для контроля скорости соединений программным образом;
  2. смена системы питания.

В PCI-SIG была создана спецификация, способная обеспечить необходимую подпитку с учетом особенностей потребления энергии графических адаптеров: диапазон повысили до 225-300 Вт на устройство. Для этого стали использовать новый в то время 2x4-пиновый разъем.

В 2010 году выпустили 3-ю вариацию интерфейса с показателем скорости в восемь гигатранзакций. Такой прорыв получилось совершить за счет новой схемы кодировки, когда 128 бит информации, которая проходит по шине, кодируется 130 битами. Девайсы с поддержкой этой версии стали доступны на рынке только в 2012 году.

ASUS Radeon RX 560 2GB DDR5 AREZ EVO подключается в слот PCI-E x16 3.0

Четвертая версия появилась в 2017 году. Она стала еще быстрее: этот разъем способен осуществлять аж 16 гигатранзакций в одно мгновение. Стандарт 5.0, утвержденный два года спустя, получил пропускную способность в 32 Гт/с. Такая скорость подходит для проектов, которые связаны с VR.

SLI и Crossfire

Создавая топовую геймерскую систему, разработчики ставят в приоритет задачу добиться максимально возможной производительности при работе с 3D-проектами. Это логично, так как современные игры весьма требовательны к ресурсам компьютера, и особенно — к его графической составляющей.

С этой целью две лидирующие компании — AMD и NVidia — разработали технологии, которые позволяют объединить два и более GPU в сборке. Это нужно, чтобы использовать суммарную мощность видеокарт, подключив их параллельно. У АМД такая разработка называется Crossfire, поддерживается, например, моделью RX 560, а у Нвидиа — SLI, есть у RTX2080.

Возможность существенного увеличения графической мощности открывает новые горизонты не только для геймеров, но и для тех, кто работает с трехмерной графикой.

Что нужно учесть при выборе:

  • Имеет смысл объединять только топовые GPU.
  • Материнка также должна поддерживать такие технологии.
  • Для параллельной стабильной работы видеоадаптеров рекомендуется приобретать идентичные модели. В противном случае велика вероятность того, что девайсы будут конфликтовать.

 ASUS GeForce RTX2080 8GB GDDR6 DUAL OC с поддержкой SLI

Совет: если пользователь на 100% уверен в том, что он поставит вторую видеокарту, тогда покупка моделей с поддержкой подобных технологий — необходимое решение. Если же это не более, чем планы на будущее, то лучше уж заменить старое ГПУ на более мощное, когда появится такая возможность, и не заморачиваться с нюансами сейчас.

Пригодится: Какую материнскую плату выбрать — 8 ключевых критериев

Мощность процессора

Чтобы сборка работала стабильно, она должна быть сбалансированной. Только грамотный подбор компонентов позволит по максимуму насладиться возможностями ПК.

Мощность ЦП обязательно стоит учитывать. Слабый процессор не способен раскрыть потенциал GPU на 100%.

 процессоры AMD Ryzen 5 2400G и Intel Core i7-9700K для игровых сборок

Неопытные пользователи часто полагают, что мощный графический адаптер — решение всех проблем, однако это не так. Да, установив производительное устройство, пользователь получит хороший прирост быстродействия, но нет смысла ставить, например, модель уровня GTX 1080 в сборку с двухъядерным «камнем». Это не дает 100% гарантии избавления от фризов, и уж точно не факт, что комфортно поиграть на ультрапресете во все новинки удастся без проблем.

Совет: не стоит забывать, что не менее важен и объем ОЗУ, который должен составлять как минимум 8 Гб для дизайна, видеомонтажа, а для геймерских моделей рекомендуется не менее 16 Гб, тем более, если пользователь настроен играть на максималках.

Важно учитывать не только количество ядер (нужно минимум четыре), но и потоков, так как многие игры, профессиональный софт оптимизированы под многопоточные модели.

Как узнать, в каком режиме работает видеокарта

Бывает так, что GPU использует меньшую, чем x16, ширину шины, и от этого страдает быстродействие.

тормозит видеокарта

Как можно устранить проблему

Шаг 1 Убедиться, что видеокарта надежно закреплена в слоте.
Шаг 2 Проверить разъем видеокарты и слот на материнке на механические повреждения.
Шаг 3 Обратить внимание на число поддерживаемых чипсетом материнской платы линий PCI Express и на конфигурацию слотов PCIE х16 на конкретной модели. Возможно, пропускная способность разъема платы ниже, чем нужно видеоадаптеру.
Шаг 4 Проверить, не включено ли по ошибке в настройках BIOS не то число каналов. Это можно посмотреть в строке «PEG Force X1» или «PCI-E Lanes».
Шаг 5 В ноутбуках технология PowerMizer, повышающая энергоэффективность, может изменять число активных каналов шины PCI Express. Если ее отключить, быстродействие повысится.
Шаг 6 Одной из возможных причин снижения ширины шины может стать система управления ее энергопотреблением, интегрированная вОС от Майкрософт, начиная с версии VISTA. Ее можно отключить в панели управления. Как это сделать:
1. Зайти в «Управление электропитанием».
2. Изменить дополнительные настройки электропитания, отключив опцию «Управление питанием состояния связи» (Link State Power Management).
Шаг 7 Если же необходимо убедиться в том, активен ли режим SLI или Crossfire, то проверку можно осуществить с помощью одной из бесплатных программ: CPU Z или AMD Catalyst.

параметры видеокарты в CPU Z и AMD Catalyst

Подборка: 10 лучших моделей недорогих игровых видеокарт

Габариты

Чтобы узнать, подойдет ли ГПУ к материнке, и станет ли оно в корпус, необходимо убедиться в совместимости размерных параметров. Если в системник большего размера, компактный девайс установится без проблем. А вот габаритное ГПУ с мощной системой охлаждения никак не войдет в компактный корпус.

Размеры GPU указываются в характеристиках, кроме того, поддерживаемая максимальная длина адаптера обозначается в спецификациях корпуса.

Совместимость по габаритам касается материнки и видеокарты. Если в сборке стоит компактная плата, то и карту нужно выбирать соответствующую. Крупные устройства могут прогнуть «мать» или просто не вместятся в нее.

Примечание: ширина компонента может зависеть от числа разъемов на нем. На бюджетных чаще расположен один ряд.

Есть компактные дискретки без охлаждения или с пассивным радиатором. Как правило, это маломощные варианты, которые приобретают как времянку, если в выбранный процессор не встроено графическое ядро.

GIGABYTE GeForce RTX 2080 8GB GDDR6 XTREME Waterforce WB Aorus с водяным охлаждением

Интересно: мощная GV-N2080AORUSX_WB-8GC оснащена жидкостным охлаждением, дополненным радиатором.

Впрочем, есть и довольно производительные низкопрофильные экземпляры, компоненты с одним вентилятором, которые в компактный корпус ставятся без проблем и обеспечивают хорошие скоростные показатели.

Полезно: Совместимость процессора и материнской платы — как подобрать комплектующие: гайд в 3 разделах

Подобрать видеоадаптер к материнке несложно, главное — соответствие контактов, габаритная совместимость. Чтобы собрать хороший PC, также нужно иметь ввиду объем RAM и параметры ЦПУ.


Совместимость видеокарты под материнскую плату

ВНИМАНИЕ: Я НЕ ДАЮ РЕКОМЕНДАЦИЙ КАКУЮ КОМУ ЛУЧШЕ ВЫБРАТЬ ВИДЕОКАРТУ

Если вы используете старый компьютер с двухъядерным процессором, Pentium или Celeron, то не тратьте деньги на высокопроизводительные видеокарты.

Ваша система не будет поддерживать их. Просто выберите в ценовом диапазоне до 90 долларов и она будет соответствовать вашему компьютеру.


Каждая серия видеокарт разработана под определенный слот в материнской плате.

Поэтому прежде чем выбрать видеокарту проверьте ее, на совместимость с материнской платой.

Кстати, чтобы упростить выбор видеокарты можете посмотреть таблицу совместимости — Она ЗДЕСЬ.

Как узнать какие видеокарты совместимы с вашей материнской платой

Простыми словами видеокарты можно разделить на два типа, для простой графики и для игр.

Если ваш компьютер не поддерживает сложную графику, то вы не сможете играть в новые игры.

Это единственное условие, почему многие устанавливают новые видеокарты, только перед покупкой обязательно убедитесь, что ваш компьютер будет ее поддерживать.


Если вы собираетесь купить новую видеокарту, то первым делом обратите внимание на материнскую плату.

Определение совместимости видеокарты с материнской платой, задача не сложная.

Вам просто необходимо определить имеет ли материнская плата слот PCIe x16 (PCI Express) или нет.

Вот рис ниже, чтобы показать вам как он выглядит для PCI Express x16:

Чтобы найти этот разъем, откройте корпус компьютера и посмотрите на материнскую плату.

Также можете перейти на сайт производителя вашей материнской платы, если не хотите открывать корпус компьютера и узнать там, посмотрев описание.


Если найдете требуемый слот — хорошо, если нет — придется купить новую материнскую плату, прежде чем покупать видюху.

После нахождения гнезда PCI x16 вам нужно определить еще две вещи: совместимость с PCI Express и потребляемая мощность.

Совместимость видеокарты с материнской платой

Очень хорошо, если вы имеете на материнской плате слот x16 PCIe, но вам также нужно выяснить, какой это тип.

Это PCIe x16 2.0 , или это PCIe x16 3.0 . Существуют два типа слотов PCIe x16. Первый – 2.0 который является вторым поколением и 3.0 — третьего поколения.

Выглядят они одинаково, но 3.0 содержит двойные полосы пропускания и поддерживает карты на слоте 2.0.

Запуск PCIe x16 — 3.0 на входе 2.0 может уменьшить наполовину показатели видеокарты.

Если вы хотите играть с высокопроизводительные игры на своем компьютере, вам обязательно понадобится 3.0

Если у вас на материнской плате гнездо PCI Express x16 2.0 , то и видеокарту следует выбирать с такими параметрами.


Если на материнке имеете вход PCI Express x16 3.0, то и графическую карту выберайте соответствующую.

Если нет ни первого ни второго, то запустить 3.0 карты не сможете. Вы мгновено сократите половину производительности.

Чтобы проверить совместимость, точнее определить параметры текущей GPU, воспользуйтесь бесплатной утилитой — TechPowerUp GPU-Z.

Также проверьте спецификацию вашей карты, чтобы узнать, какое напряжения блока питания ей необходимо и может ли он справиться. Успехов.



Как подобрать видеокарту к материнской плате и процессору?

Всем добра! Сегодня вы узнаете как подобрать видеокарту к материнской плате и процессору и прочитаете самый лучший манул по этому поводу. Необходимость применения дополнительного видеоадаптера появляется, когда в процессоре отсутствует графический чип либо от компьютера ожидается корректное функционирование в условиях использования графических редакторов, игр программ видео монтажа.

Следует помнить, что видеоадаптер непременно должен характеризоваться максимальной совместимостью с имеющимся адаптером и процессором. К тому же, если планируется эксплуатировать компьютер для трудных графических задач, нужно убедиться, что на материнской карте имеется возможность выполнить установку дополнительной охлаждающей системы для видеокарты.

Несколько слов о производителях

На выпуске графических плат специализируются лишь считанные крупные производители, которые достойны внимания.

  • NVIDIA является наиболее известной компанией, занимающейся производством рассматриваемых устройств. Изначально ее изделия были ориентированы на фанатов игр и людей, которые профессионально работают с видео либо графикой. Невзирая на существенную стоимость изделий, сотни пользователей решают отдавать предпочтение именно данной фирме. Адаптеры, предлагаемые ней, являются надежными, высоко производительными и отлично совместимыми;
  • AMD представляет собой главного конкурента NVIDIA, и специализируется на разработке видеокарт согласно собственной технологии. В связке с процессорами AMD, в которых имеется встроенный графический адаптер, изделия «красных» гарантируют высочайший уровень производительности. Адаптеры фирмы AMD характеризуются скоростью, отличным разгоном и приемлемой стоимостью.

AMD

  • Intel, хотя и занимается производством процессоров, обладающих встроенным адаптером в соответствии с разработанной технологией, однако также может похвастаться производством отдельных адаптеров. Невзирая на то, что видеокарты, предлагаемые фирмой Intel не отличаются повышенной производительностью, они привлекают высоким качеством и достойным уровнем надежности, а значит, станут отличным вариантом для обычных «офисных машинок». Intel
  • MSI осуществляет выпуск видеокарт на основании патента от NVIDIA. Прежде всего, фирма ориентирована на владельцев профессионального и игрового оборудования. Продукты указанной фирмы довольно дорогие, но вместе с тем, отличаются высоким качеством, производительностью и отсутствием проблем, связанных с совместимостью.

MSI лого

  • Gigabyte является еще одним производителем комплектующих для компьютеров, который взял курс на сегмент машин для игр. По большей части, осуществляет производство видеокарт в соответствии с технологией NVIDIA, однако была и попытка изготовления карт по образцу AMD. Функционирование графических адаптеров, предлагаемых данным производителем, не вызывает серьезных жалоб, к тому же у них немного более приемлемая стоимость, нежели у предыдущих компаний.

Gigabyte лого

  • Asus заслужил репутацию наиболее известного производителя компьютерных устройств на рынке. В последнее время стал осуществлять производство видеокарт, опираясь на стандарт AMD, а также, NVIDIA.

Asus

По большей части, фирма осуществляет выпуск графических адаптеров для профессиональных и игровых устройств, однако можно также встретить и совершенно недорогие варианты, рассчитанные на домашние мультимедийные центры.

Как подобрать видеокарту к материнской плате и процессору — разъемы для видеокарты

Все современные материнские платы наделены специальным разъемом по типу PCI, благодаря которому можно осуществлять подключение дополнительного графического адаптера и некоторых иных компонентов. На сегодняшний день, разъемы разделяются на несколько основных версий: PCI, а также, Express PCI.

Стоит заметить, что первый вид неумолимо устаревает и характеризуется совершенно не лучшей пропускной возможностью. Следовательно, приобретать для него графический адаптер высокой мощности бессмысленно, ведь последний будет функционировать только в половину от заложенной в него мощности.

Зато он отлично справится с недорогими платами, рассчитанными на «офисные машины» и мультимедийные центры. Кроме того, нужно непременно смотреть, способна ли видеокарта поддерживать представленный вид разъема. Некоторыми новомодными образцами может не поддерживаться подобный разъем.

Как подобрать видеокарту к материнской плате и процессору

Что касается второго варианта, его можно часто встретить в современных платах, и поддерживают его почти все видеокарты. Для него лучше всего приобретать графический адаптер высокой мощности, поскольку его шина гарантирует предельную пропускную способность и замечательную совместимость с оперативной памятью, процессором и функционированием одновременно с несколькими видеокартами.

PCI разъем бывает следующих версий: 2.0, 2.1, а также, 3.0. Чем более высокой является версия, тем лучше пропускные качества шины и функционирование видеокарты в тандеме с другими элементами компьютера. Независимо от того, какова версия разъема, в него без труда можно устанавливать любой адаптер, при условии, что он подходит к представленному разъему.

Кроме того, на довольно старых платах встречается гнездо AGP вместо привычных разъемов PCI. Такой разъем уже устарел и для него уже почти не производят компоненты. Таким образом, если вы – обладатель старой материнки, поиск новой видеокарты для такого разъема может стать настоящей проблемой.

Все, что вы хотели знать о видеочипах

Видеочип является мини-процессором, интегрированным в видеокарту. Именно он задает мощность графического адаптера и отчасти влияет на его совместимость с иными элементами компьютера. К примеру, видеокарты фирм Intel и AMD наделены видеочипами, обеспечивающими замечательную совместимость лишь с процессором непосредственно производителя. В противном же случае, пользователь существенно теряет в таких параметрах, как качество и производительность работы.

Видеочип

В отличие от центрального процессора, единицей измерения производительности видеочипов является шейдерный блок. По сути, это нечто схожее с мини-ядрами центрального процессора, но, если речь идет о видеокартах, их количество может достигать нескольких тысяч. К примеру, бюджетные карты наделены порядка 400-600 блоками, а высокого ценового сегмента – порой до 2800.

Особого внимания заслуживает технический процесс производства чипа. Он указан в нанометрах и в современных видеокартах должен находиться в рамках от 15 до 60 нм. От того, насколько указанное значение низкое, очень зависит степень потребления картой энергии, и ее теплопроводные характеристики. Рекомендуется приобретать модели с минимальным показателем техпроцесса, поскольку они отличаются не только компактностью и минимальным потреблением энергии, но также, слабым перегреванием.

Как память влияет на уровень производительности?

И хотя видео память схожа с оперативной, основные отличия сводятся к тому, что она функционирует немного по иным стандартам и характеризуется более высокой рабочей частотой. Невзирая на это, довольно важное значение имеет предельная совместимость видеопамяти с ОЗУ, материнской платой и процессором, поскольку системной платой поддерживается лишь определенная частота, размер видеопамяти, а также, вид.

На рынке предлагаются видеокарты с различной частотой:

  • GDDR3;
  • GDDR5;
  • GDDR5X;
  • HBM.

К слову, последний из них является стандартом AMD, который лишь этим производителем и применяется. В связи с этим, оборудование, произведенное в соответствии со стандартом AMD, может обладать серьезными проблемами в плане функционирования с элементами от других изготовителей. Что же касается производительности, HBM является чем-то средним между GDDR5X и GDDR5.

Планка видеопамяти

GDDR3 применяется в недорогих видеокартах с довольно слабым чипом, поскольку для того, чтобы обработать интенсивный поток данных памяти, требуются существенные вычислительные мощности. Подобный тип памяти обладает минимальной частотой – до 2000 МГц. При этом приобретать адаптер, частота памяти которого не превышает 1600 МГц не рекомендуется, поскольку, даже слабенькие игры будут работать просто ужасно.

Наиболее ходовым типом памяти является GDDR5, который применяется зачастую в моделях средней стоимостной категории. Если говорить о тактовой частоте данного вида памяти, она составляет примерно от 2000 МГц до 3600 МГц. В адаптерах высокого ценового сегмента применяется улучшенный вид памяти – GDDR5Х, который обеспечивает самую высокую скорость обмена данными, и обладает частотой в пределах до 5000 МГц.

Кроме того, внимания заслуживает ширина шины для обмена данными. Данный показатель должен быть не менее, чем 128 бит. В противном же случае, вы получите минимальную производительность почти всех программ. Наиболее оптимальной шириной считается значение в рамках от 128 до 384 бит.

Минутку внимания, возможно вам будет интересно узнать почему время на компьютере постоянно сбивается или как зайти в windows 7 под администратором.

Немного об энерго эффективности графического адаптера

Порой блоки питания и системные платы попросту не способны поддержать нужные мощности либо не наделены специальными разъемами для подключения питания требуемой видеокарты. Если графический редактор не годится из-за существенного потребления энергии, его можно установить, однако достичь высокого уровня производительности вряд ли получится.

Энергопотребление видео карт, относящихся к тому или иному классу, выглядит так:

  1. Начальный класс – не больше 70 Вт. Карты данного класса будут без проблем работать с любым блоком питания и системной платой;
  2. Средний класс – в рамках от 70 до 150 Вт. Для этого подойдут уже не все комплектующие;
  3. Карты высокой производительности – до 300 Вт. В данном случае необходим специализированная материнка и блок питания, которые будут адаптированы под требования игровых устройств.

Система охлаждения видеокарт

Если начнется перегревание графического адаптера, он, подобно процессору, может не только сломаться, но также нарушить целостность платы, что спровоцирует в дальнейшем серьезную поломку. Поэтому видеокарты наделяют вмонтированной охлаждающей системой, которая также бывает нескольких типов:

  • Пассивный – в подобном случае к карте с целью охлаждения либо и вовсе ничего не прикрепляется, либо в процессе принимает участие лишь радиатор, что не гораздо эффективней. Подобный адаптер зачастую не характеризуется повышенной производительностью, поэтому более интенсивное охлаждение для него неактуально.

Пассивное охлаждение

  • Активный – здесь имеется полноценная охлаждающая система, наделенная вентилятором, радиатором и порой медными трубками, предназначающимися для отведения тепла. Подобная система может применяться в видеокартах любого из типов и относится к числу наиболее эффективных методов охлаждения;

Активное охлаждение

  • Турбинный – во многом схож с активным типом. К карте прикрепляется достаточно массивный корпус, где имеется трубка, которая втягивает воздух на существенных мощностях и прогоняет его посредством специальных трубок и радиатора. По причине существенных размеров, может устанавливаться лишь на крупногабаритные карты высокой мощности.

Турбинное охлаждение

Важным моментом является материал, из которого изготовлены вентиляторные лопасти и радиаторные стенки. Если карта будет претерпевать значительные нагрузки, лучше и вовсе отказаться от изделий с радиаторами, выполненными из пластика и отдать предпочтение варианту с алюминиевыми элементами.

Наилучшим выбором станут радиаторы с железными либо медными стенками. К тому же, для чересчур «горячих» адаптеров наилучшим образом подойдут вентиляторы, обладающие лопастями из металла, вместо пластиковых, поскольку вероятность их оплавления довольно высока.

Размер видеокарты

Если вы владелец небольшой либо дешевой системной платы, лучше подбирать негабаритные адаптеры, поскольку очень крупные могут попросту не поместиться в ней.

Как такового, разделения по габаритам не существует. Некоторые карты могут быть несущественного размера, однако зачастую они довольно слабые и не имеющие какую-либо охлаждающую систему. Точные размеры лучше узнавать на сайте изготовителя либо в магазине в процессе приобретения.

Ширина видеокарт может зависеть от того, сколько разъемов на ней располагается. На дешевых моделях зачастую имеется лишь один ряд разъемов.

Разъемы видеокарты

Список входов извне выглядит так:

  • DVI – благодаря нему происходит подключение к современным мониторам, в связи с чем подобный разъем имеется почти на каждой видеокарте. Подразделяется на DVI-D, который имеет лишь цифровой разъем, а также, на DVI-I, в котором присутствует и аналоговый сигнал;
  • HDMI – благодаря нему можно подключать современные телевизоры к компьютерам. Подобным разъемом наделены лишь карты, относящиеся к средней и высокой стоимостной категории;
  • VGA – необходим с целью подключения множества мониторов, а также, проекторов;
  • Display Port – присутствует на ограниченном количестве моделей видеокарт, применяется для того, чтобы выполнить подключение ограниченного списка специальных мониторов.

Разъёмы видеокарт

Кроме того, следует обращать внимание на присутствие специального разъема для дополнительного питания на видеокартах высокой мощности. Они бывают 6-ти и 8-ми контактными. Для корректного функционирования нужно, чтобы материнской картой и блоком питания поддерживались эти разъемы и количество их контактов.

Минутку внимания, возможно вам будет интересно узнать

Возможность поддержки нескольких видеокарт

Материнские карты средних и крупных размеров наделены несколькими слотами, предназначенными для подключения видеокарт. Как правило, их количество составляет не более 4-х единиц, однако в специализированных компьютерах их может быть чуть больше. Кроме присутствия свободных разъемов, следует убедиться в том, что видеокарты смогут функционировать в связке друг с другом. Для этого нужно принять во внимание такие правила:

  • Материнской платой должно поддерживаться функционирование нескольких видеокарт в связке. Порой бывает, что нужный разъем присутствует, однако системная плата поддерживает функционирование лишь одного адаптера, в то время, как «лишнему» разъему делегирована только запасная функция;
  • Все видеокарты непременно должны быть произведены в соответствии с единым стандартом – AMD либо NVIDIA. В противном же случае, они не смогут взаимодействовать между собой, что может стать причиной системного сбоя;
  • На графических платах также должны располагаться особые разъемы для связывания с ними других адаптеров. В противном же случае, добиться повышения производительности будет невозможно. Если карты обладают только одним таким разъемом, можно выполнить подключение лишь одного адаптера, а если входов два, предельное количество дополнительных видеокарт достигает 3-х, и плюс еще основная.

Имеется еще одно ключевое правило, относящееся к материнской карте – необходимо, чтобы была поддержка какой-либо из технологий связки видеокарт – Cross Fire либо SLI. Первая является детищем AMD, а вот вторая – гордостью NVIDIA. Зачастую, на системных платах поддерживается лишь одна из них.

Поэтому, если у вас имеется адаптер NVIDIA, и вы желаете приобрести дополнительную карту, произведенную этой же фирмой, однако материнской платой поддерживается лишь технология связи AMD, придется осуществить замену основной видеокарты на аналогичную от AMD и приобрести еще одну, изготовленную этой же компанией.

Связка видеокарт

При этом не имеет значения, какая технология связки поддерживается системной платой – одна видеокарта от любого из производителей может функционировать бесперебойно, однако, установив сразу две карты, можно столкнуться с проблемами.

В процессе приобретения видеокарты, необходимо сравнивать все данные блока питания, платы и центрального процессора с рекомендациями, которые сформированы для определенной модели. Кроме того, необходимо обязательно приобретать те модели, где имеется наиболее длительная гарантия, поскольку данный элемент компьютера постоянно подвержен существенным нагрузкам и в любую минуту может прийти в негодность.

Теперь вы знаете как подобрать видеокарту к материнской плате и процессору. Стоит заметить, что в среднем срок гарантии колеблется в рамках от 12 месяцев до двух лет, однако может быть и более длительным.

Как проверить совместимость видеокарты и материнской платы

Как проверить совместимость видеокарты и материнской платы

На протяжении всего времени развития компьютерных технологий несколько раз менялись разъемы подключения различных комплектующих к материнским платам, они усовершенствовались, увеличивалась пропускная способность и быстродействие. Единственным минусом нововведений является невозможность подключения старых деталей из-за разницы в строении разъемов. Один раз это коснулось и видеокарт.

Как проверить совместимость видеокарты и материнской платы

Разъем подключения видеокарты и строение самой видеокарты изменялось всего один раз, после чего происходило только усовершенствование и выход новых поколений с большей пропускной способностью, что никак не отразилось на форме гнезд. Давайте разберемся с этим подробнее.

Читайте также: Устройство современной видеокарты

AGP и PCI Express

В 2004 году была выпущена последняя видеокарта с типом подключения AGP, собственно, тогда и прекратился выпуск материнских плат с данным разъемом. Последней моделью от NVIDIA является GeForce 7800GS, а у компании AMD – Radeon HD 4670. Все следующие модели видеокарт производились на PCI Express, изменялось только их поколение. На скриншоте ниже показаны эти два разъема. Невооруженным глазом заметно отличие.

Для проверки совместимости вам достаточно зайти на официальные сайты производителей материнской платы и графического адаптера, где в характеристиках будет указана необходимая информация. Кроме этого, если в наличии у вас имеется видеокарта и материнская плата, то просто сравните эти два разъема.

Поколения PCI Express и как его определить

За все время существования PCI Express было выпущено три поколения, а уже в этом году планируется выпуск четвертого. Любой из них совместим с предыдущим, поскольку форм-фактор не был изменен, а отличаются они лишь режимами работы и пропускной способностью. То есть, не стоит переживать, любая видеокарта с PCI-e подойдет для материнской платы с таким же разъемом. Единственное, на что хотелось бы обратить внимание, так это на режимы работы. От этого зависит пропускная способность и, соответственно, скорость работы карты. Обратите внимание на таблицу:

Таблица поколений PCI Express

У каждого поколения PCI Express есть пять режимов работы: x1, x2, x4, x8 и x16. Каждое следующее поколения быстрее предыдущего в два раза. Данную закономерность вы можете увидеть на таблице сверху. Видеокарты среднего и низкого ценового сегмента полностью раскрываются, если их подключить к разъему 2.0 x4 или x16. Однако топовым карточкам рекомендуется 3.0 x8 и x16 подключение. По этому поводу не беспокойтесь — покупая мощную видеокарту, вы к ней подбираете хороший процессор и материнскую плату. А на всех системных платах, поддерживающих последнее поколение ЦП, уже давно устанавливается PCI Express 3.0.

Читайте также:
Выбираем видеокарту под материнскую плату
Выбираем материнскую плату для компьютера
Выбираем подходящую видеокарту для компьютера

Если вы хотите узнать, какой режим работы поддерживает материнская плата, то для этого достаточно взглянуть на нее, ведь рядом возле разъема в большинстве случаев указывается и версия PCI-e, и режим работы.

Когда этой информации нет либо вы не можете получить доступ к системной плате, лучше всего скачать специальную программу для определения характеристик комплектующих, установленных в компьютер. Выберите одного наиболее подходящего представителя, описанного в нашей статье по ссылке ниже, и перейдите в раздел «Системная плата» или «Материнская плата», чтобы узнать версию и режим работы PCI Express.

Устанавливая видеокарту с PCI Express x16, например, в разъем x8 на материнской плате, то и режим работы будет x8.

Подробнее: Программы для определения железа компьютера

SLI и Crossfire

Совсем недавно появилась технология, позволяющая использовать два графических адаптера в одном ПК. Проверить совместимость достаточно просто – если в комплекте с системной платой идет специальный мост для подключения, а также присутствует два разъема PCI Express, то практически стопроцентный шанс того, что он совместима с технологией SLI и Crossfire. Более подробно о нюансах, совместимости и подключении двух видеокарт к одному компьютеру читайте в нашей статье.

Подключение двух видеокарт к одному компьютеру

Подробнее: Подключаем две видеокарты к одному компьютеру

Сегодня мы детально рассмотрели тему проверки совместимости графического адаптера и материнской платы. В этом процесс нет ничего сложного, достаточно лишь знать тип разъема, а все остальное не так важно. От поколений и режимов работы зависит только быстродействие и пропускная способность. На совместимость это никак не влияет.

Подключение двух видеокарт к одному компьютеруМы рады, что смогли помочь Вам в решении проблемы.
Подключение двух видеокарт к одному компьютеруОпишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

ДА НЕТ

Как проверить совместимость видеокарты и материнской платы

Наверх
  • Рейтинги
  • Обзоры
    • Смартфоны и планшеты
    • Компьютеры и ноутбуки
    • Комплектующие
    • Периферия
    • Фото и видео
    • Аксессуары
    • ТВ и аудио
    • Техника для дома
    • Программы и приложения
  • Новости
  • Советы
    • Покупка
    • Эксплуатация
    • Ремонт
  • Подборки
    • Смартфоны и планшеты
    • Компьютеры
    • Аксессуары
    • ТВ и аудио
    • Фото и видео
    • Программы и приложения
    • Техника для дома
  • Гейминг
    • Игры
    • Железо
  • Еще
    • Важное
    • Технологии
    • Тест скорости

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
