Патрон сверлильный – как снять и поменять на дрели, шуруповерте
Даже у самого надежного фирменного электроинструмента, такого как электродрель, перфоратор или шуруповерт, не говоря об инструменте китайского производства, со временем, в зависимости от интенсивности эксплуатации, изнашивается и начинает плохо держать сверла, биты, или заклинивать зажимной патрон.
Такая участь постигла и патрон моей электродрели, служащей верно уже более 12 лет. Проявляться неисправность начала с заклинивания, выражающегося в трудности вращения отжимного кольца. Вдобавок вовнутрь патрона при ремонте квартиры попала вода, и в направляющих пазах кулачков патрона появился налет ржавчины. Рабочие поверхности кулачков тоже износились. Хотя сверлильный патрон еще был рабочим, но менять сверла было крайне неудобно. Решил заменить его новым, и тут возник вопрос, а как снять патрон с вала дрели?
Способы крепления сверлильного патрона
Для того чтобы ответить на вопрос как снять сверлильный патрон нужно разобраться в существующих способах крепления патронов на валах дрелей и шуруповертов.
Применяются два способа закрепления зажимного патрона на электроинструменте. Первый способ предложил еще в 1864 году Стивен Морзе с помощью конуса. Морзе кстати является и изобретателем спирального сверла. Суть способа заключается в сопряжении двух поверхностей в виде вала и детали с отверстием, имеющих одинаковую конусность с углом в диапазоне от 1°25’43″ до 1°30’26″. В честь изобретателя этот способ крепления назвали конус Морзе, который изображен на фотографии ниже. Конус на фотографии имеет больший угол для наглядности.
Способ крепления на конусе Морзе широко распространен, так как является простым и достаточно надежным при нагрузках вдоль оси, как в дрелях и шуруповертах. Для крепления сверлильного патрона достаточно с небольшим усилием надеть его тыльной стороной на вал с конусом Морзе. Снимается патрон тоже просто, достаточно нанести удар по его корпусу вдоль оси в направлении места установки сверла молотком. Возможность быстро устанавливать и снимать инструмент в процессе работы является главным преимуществом крепления с помощью конуса Морзе.
Второй, более распространенный в настоящее время для крепления сверлильного патрона на валах электроинструмента, это резьбовой.
На конце вала, выходящего из дрели или шуруповерта, нарезана метрическая или дюймовая резьба и сверлильный патрон, как гайка до упора во фланец, накручивается на этот вал. Так как резьба правая, а при выполнении работ в основном патрон вращается по часовой стрелке, то он постоянно затягивается и тем самым обеспечивается надежное его крепление на инструменте.
Каким способом закреплен
сверлильный патрон на инструменте
Внешним осмотром электроинструмента, зачастую не удается определить, каким способом закреплен сверлильный патрон. Но если знать маркировку, то способ крепления будет определен даже при беглом взгляде на патрон.
Маркировка сверлильных патронов
крепящихся с помощью резьбы
Для крепления сверлильного патрона на инструменте с помощью резьбы применяется как метрическая, так и дюймовая резьба. Патроны отечественного производителя, как правило, выпускаются с метрической резьбой, а импортного производителя всегда с дюймовой.
Сверлильный патрон с креплением посредством метрической резьбы обычно имеет на корпусе маркировку следующего вида: 1,5-13 М12×1,25. Числа 1,5-13, как Вы, наверное, уже догадались, означают диаметр хвостовиков сверл или другого инструмента, которые возможно зажать в данном патроне. Буква М обозначает, что резьба метрическая, числа 12 и 1,25 обозначают диаметр резьбы и шаг ее нитки соответственно. В настоящее время сверлильные патроны с креплением на метрической резьбе практически не встречаются, разве что такой патрон можно увидеть на старой ручной дрели советского производства.
В настоящее время рынок заполнен электроинструментом зарубежного производителя, и сверлильные патроны на нем, как правило, крепятся с помощью дюймовой резьбы.
Маркируются сверлильные патроны с дюймовой резьбой по такому же принципу, как и патроны с метрической резьбой. Например, 2-13 мм 1/2 –20 UNF, как на фотографии. Числа 2-13 обозначают диапазон зажимаемых диаметров хвостовиков сверл, 1/2 — диаметр резьбы в дюймах (для справки, один английский дюйм равен 2,54 см), 20 указывает на количество ниток резьбы на один дюйм (шаг резьбы).
Узнав правила маркировки сверлильных патронов, теперь Вы без труда определите способ его крепления на инструменте и сможете выбрать правильную технологию замены патрона. Маркировка также позволить приобрести взаимозаменяемый патрон в случае его износа или поломки на дрели или шуруповерте.
Какой по способу зажатия
сверлильный патрон для дрели лучше
В бытовых дрелях и шуруповертах обычно устанавливают один из видов по способу зажатия рабочего инструмента патронов, это с помощью ключа и быстрозажимные. Ключевые кулачковые патроны появились давно и хорошо знакомы любому домашнему мастеру. Быстрозажимные патроны стали применять совсем недавно, и они быстро завоевали большую популярность.
На фотографии слева Вы видите быстрозажимной патрон, а справа – ключевой с ключом. Существует мнение, что ключевой патрон лучше зажимает сверла, но из многолетнего опыта эксплуатации как ключевого патрона, так и быстрозажимного осмелюсь утверждать, что разницы никакой нет. Оба вида патронов зажимают с одинаковым успехом.
Только удобство и скорость смены сверл в дрели с быстрозажимным патроном неоспоримы. Не нужен ключ, который вечно теряется при работе, если его не закрепить на дрели или не привязать к ней на веревке, для зажатия сверла нужно задействовать две руки.
Способ зажима патрона не связан со способом его крепления на валу дрели, поэтому если будете менять патрон с ключевым способом зажима, то советую установить вместо него патрон с быстрозажимным способом фиксации сверл.
Как открутить с дрели патрон
закрепленный с помощью резьбового соединения
Как правило, патроны, закрепленные с помощью резьбы на валу инструмента, дополнительно фиксируются еще и винтом с левой резьбой. Поэтому съем сверлильного патрона надо начинать с отвинчивания этого винта. Для того чтобы до винта добраться необходимо кулачки патрона на сколько это возможно утопить внутрь, как показано на фотографии.

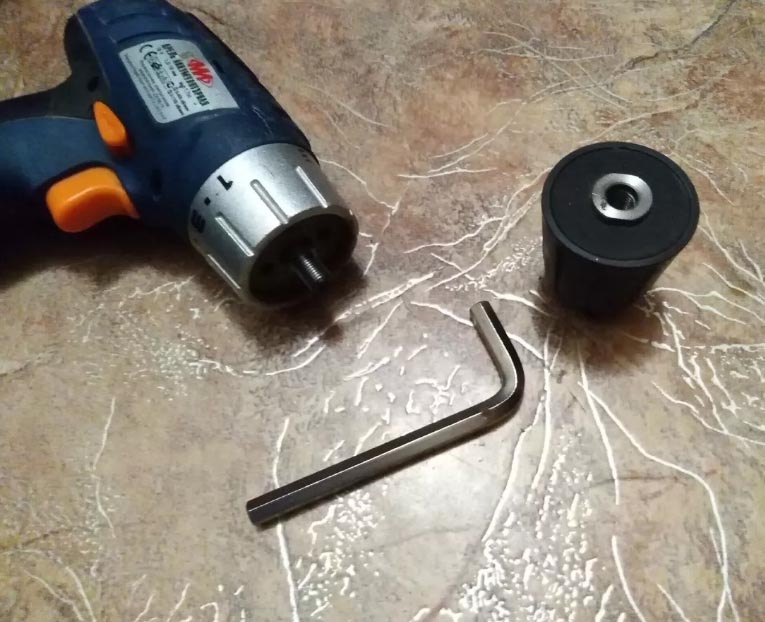

На донышке патрона по центру должна показаться головка винта со шлицом под крестовую отвертку или звездочку.
Чтобы винт при сверлении не откручивался, он установлен с левой резьбой. Поэтому откручивать винт надо, вращая отвертку по часовой стрелке. Винта может и не быть. В таком случае сразу приступают ко второму шагу – отвинчивания патрона.
Как открутить патрон с вала дрели или шуруповерта

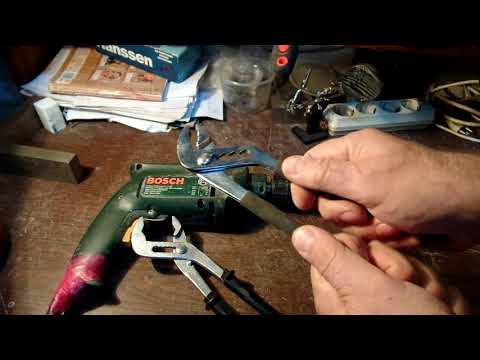

Чтобы снять патрон с инструмента нужно зафиксировать вал и захватив патрон за корпус свинтить его, вращая против часовой стрелки, если смотреть со стороны кулачков. Главное сорвать патрон с мертвой точки, дальше он обычно легко откручивается.
Мне повезло, так как на круглом основании патрона имелись фаски, за которые хорошо можно было зацепиться рожковым ключом №19. В купленном на замену патроне таких выборок не было.

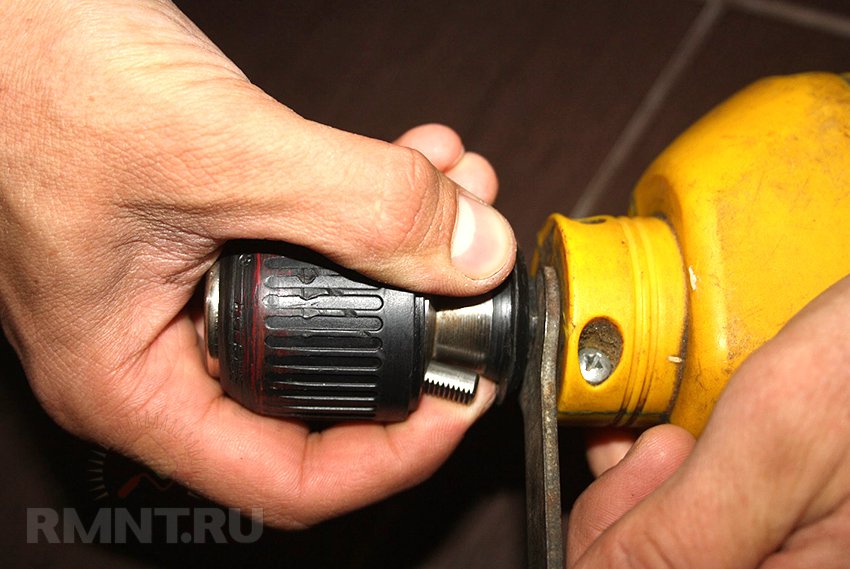

После захвата патрона рожковым ключом и одного резкого удара по ключу молотком даже без фиксации вала, как на фотографии, патрон стронулся с места. Но откручивался туго, и на это была своя причина. Пришлось продолжать скручивать его легкими ударами по ключу молотком.
Заглядывая внутрь патрона, я не заметил фиксирующий винт потому, что отверстие в головке под биту вида звездочка было забито грязью, которую всего лишь надо было удалить. Поэтому, откручивая патрон, я одновременно срывал резьбу фиксирующего винта, странно, что он не обломился.
Если фасок на основании патрона нет, то тогда нужно зажать в его губках шестигранный пруток или болт М10-12 с шестигранной головкой, на которую накинуть ключ и стукнуть по нему молотком. Если таким образом свинтить патрон не получится, то придется разбирать дрель, вынимать вал с патроном, зажимать его в тисках и скрутить. Вместо рожкового ключа можно воспользоваться трубным ключом, захватив патрон за внешнюю часть корпуса.
Как навинтить патрон на вал дрели или шуруповерта
Найти новый винт с левой резьбой не получилось, потому что их применяют только в исключительных случаях. Попробовал закрутить вин на место в вал дрели, закрутился без проблем и держался, к моему удивлению, крепко.
Для более удобной затяжки и в дальнейшем откручивания решил прорезать с помощью ножовки по металлу в головке винта шлиц под плоскую отвертку.
Для того, чтобы не испортить уже подпорченную резьбу, перед зажимом винта в тиски, обернул резьбу кусочком кожи.
Заблаговременно был куплен такого же типа сверлильный быстрозажимной патрон. Установить его на дрель не представляло никаких трудностей. Навинчивается по часовой стрелке, как обыкновенная гайка на болт. Достаточно слегка патрон наживить на резьбу вала и придерживая слегка патрон за корпус включить дрель. Когда патрон накрутится до упора, отпустить его и выключить дрель.
Далее нужно разжать кулачки патрона и завинтить фиксирующий винт. Теперь дрель отремонтирована и опять готова к работе. Пробное сверление показало, что дрель стала работать как новая, патрон держится крепко, сверло легко и надежно зажимается.
Как снять патрон с дрели и заменить его в зависимости от вида
Когда дрель работает исправно, то у пользователя вопросов не возникает, но бывают случаи, требующие ее разборки, многие входят в ступор, решая возникшую проблему: как же снять патрон с дрели.
Чтобы правильно выполнить такую операцию, необходимо знать, каким способом закреплен патрон на валу, а потом уже начинать демонтаж.
Содержание
- 1 Классификация патронов
- 2 Способы крепления
- 3 Проблемы патронного механизма
- 4 Инструмент для проведения работ
- 5 Демонтируем патрон
- 5.1 Резьбовое соединение
- 5.2 Соединение конусом
Классификация патронов
Существуют следующие виды патронов:
- быстрозажимного действия или самозажимное устройство;
- sds-устройства цангового типа;
- кулачковые.
На дрели с быстрозажимным патроном поменять сверло или другую насадку можно довольно быстро, при этом не нужно применять никаких дополнительных приспособлений. Патроны первого варианта делятся на одно- и двухмуфтовые устройства.
Одномуфтовые устройства имеют систему блокировки вала, которая срабатывает во время замены оснастки. У них есть существенный негативный момент — весьма низкая прочность элементов фиксации, внешние детали патрона выполнены из пластика, что сильно увеличивает их повреждение и поломку всего устройства.
Ремонт патрона такого вида не предусмотрен — только замена.
На ударные модели и перфораторы производители ставят
Цангового типа патрон был создан еще в 70-х годах прошлого столетия, его конструкция отличается тем, что в хвостовой части есть две канавки, а сверло надо вкручивающими движениями заглублять на 40 мм. Имеется 4 желобка: 2 фиксирующих , 2 — для направления клиньев, режущий инструмент фиксируется стопорными шариками.
Способы крепления
Патрон на валу у дрели электрической или ручной крепится двумя способами — конусное соединение и резьба, так что разновидностей здесь минимум. На практике встречаются устройства с метрической или дюймовой резьбой, а на корпусе изделия, даже самого малогабаритного обязательно присутствует маркировка.
Например, обозначение такого вида 1,5-15М13х1,2 расшифровывается так:
- 1,5—15 — это диаметр хвостовой части режущего инструмента в миллиметрах;
- М13 — резьба метрическая с диаметром 13 мм;
- 1,2 — шаг резьбы.
При использовании резьбы в дюймах — UNF и указывается диаметр: 1/2”. Этот вид соединения считается международным и применяется во всех инструментах зарубежных производителей. Для особой надежности на вал ставят стопор, в виде винта на левой резьбе — это надо учитывать, когда путаетесь, как разобрать патрон импортной дрели. Выкручивать его необходимо только по часовой стрелке.
Во втором способе используется конус Морзе, который сегодня чаще называют конус инструментальный. Вал имеет на конце конусную часть, на которую насаживается устройство, при этом надо приложить небольшое усилие для плотного соединения. Маркировка такая: В10, где буква указывает на применение конуса, а цифра — диаметр хвостовой части режущего инструмента.
Конус Морзе
Некоторые дрели оснащены переходником (адаптером) для зажимного механизма, что позволяет проводить сверление с максимальной точностью.
Проблемы патронного механизма
В современных моделях дрели, таких, как Интерскол или Макита, закрепление сверла или других насадок осуществляется патроном с кулачковым механизмом: 3 или 4 кулачка надежно удерживают режущий инструмент, перемещаться они могут только вдоль оси вала дрели. Быстрозажимной патрон регулируется вручную, более сложные конструкции, применяемые в современных дрелях – при помощи ключа.
Во время работы может появиться биение зажатой биты, причиной является износ кулачков во время длительной эксплуатации. Ремонт инструмента производится следующим образом: надо снять устройство с вала, такие же действия необходимы при заклинивании сверла, потому что удалить его можно только после полной разборки патронной части изделия.
Встречается и такая неисправность: патрон проворачивается относительно вала инструмента. Причина такого поведения — повреждение резьбовой части крепления устройства, или у посадочного конуса возникло проседание. Выход из создавшегося положения — поменять патрон на исправный аналог.
Инструмент для проведения работ
Замена патрона дрели производится легко, если вы знаете конструкцию этого узла и методы его крепления. Для проведения ремонта вам понадобится простой набор инструмента:
- слесарные тиски, можно использовать не стандартные, а уменьшенный вариант для домашних нужд;
- молоток стальной;
- столярная киянка;
- плоскогубцы или пассатижи;
- трубный ключ среднего размера;
- набор гаечных ключей;
- штангенциркуль;
- отвертка;
- напильник;
- наждачная бумага для шлифования.
В перечне указан минимальный набор, бывают ситуации, когда могут потребоваться и другие слесарные приспособления.
Демонтируем патрон
В зависимости от способа крепления патронного механизма, методы разборки будут различаться.
Резьбовое соединение
Разбирать такую конструкцию надо в таком порядке.
- Аккуратно производим откручивание стопорного винта.
- Выкручиваем патрон против часовой стрелки, если резьба затянута на совесть, зажимаем вал инструмента в тиски. Для откручивания используется газовый ключ. Потом снимаем устройство и осматриваем его на предмет целостности и исправности.
- Если сверло заклинило в губках, то наносим не сильные, но точные удары молотком с помощью выколотки по кулачкам сверху.

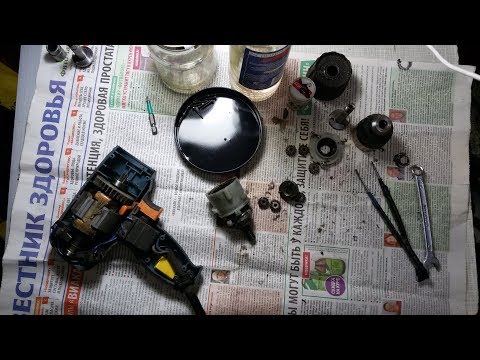

Установку осуществляем в обратном порядке. При закручивании нового устройства вал надо фиксировать от проворачивания свободной рукой. Последним закручиваем стопорное устройство. В помощь домашним умельцам видео:
Соединение конусом
Снять патрон с конусной части вала довольно легко.
В комплекте дрели должно быть специальное приспособление для этих целей, но многие опытные мастера пользуются таким методом: переворачивают инструмент сверлом вниз, закрепляют его и равномерными ударами молотком по тыльной стороне приспособление выбивается с вала.
После демонтажа надо отшлифовать конусные поверхности при помощи наждачного полотна, если есть задиры поверхности, то удалите их напильником. Новый патрон устанавливается на место еще проще — ударами киянки поверху он усаживается плотно на место соединения.
Пользователям необходимо помнить, что удаление сверла или другой насадки, когда их заклинило в патроне, требует определенных навыков и умения обращаться со слесарными инструментами, но в любом случае надо демонтировать устройство. Если же патрон на дрели вышел из строя, то его надо заменить.
Как отремонтировать аккумуляторную дрель, если патрон застрял в открытом или закрытом положении
Если ваш патрон застрял в открытом или закрытом состоянии, осмотрите следующие детали: патрон дрели, шпонку, коробку передач и винт патрона.
Нет необходимости нанимать дорогостоящие услуги, когда вы можете сделать это самостоятельно с помощью наших специалистов по ремонту. Всегда обращайтесь к руководству пользователя для получения конкретной информации о вашей модели.
Патроны
Сверлильный патрон удерживает сверло на месте с помощью кулачков, которые надежно его зажимают. Если сверлильный патрон заедает в открытом или закрытом положении, его необходимо отремонтировать. Если он застрял в закрытом положении, вы можете разблокировать зажимы с помощью плоскогубцев. Сняв сверло, закройте патрон и проверьте выравнивание кулачков. Если они даже не на кончике, вы можете аккуратно постучать по ним молотком, чтобы выровнять их. Это должно решить проблему. Однако, если проблема не устранена, замените сверлильный патрон.
Помните, что этот винт имеет обратную резьбу, поэтому поверните его против часовой стрелки, чтобы затянуть. Если…
Сверлильный патрон удерживает сверло на месте кулачками, которые надежно его зажимают. Если сверлильный патрон заедает в открытом или закрытом положении, его необходимо отремонтировать. Если он застрял в закрытом положении, вы можете разблокировать зажимы с помощью плоскогубцев. Сняв сверло, закройте патрон и проверьте выравнивание кулачков. Если они даже не на кончике, вы можете аккуратно постучать по ним молотком, чтобы выровнять их. Это должно решить проблему. Однако, если проблема не устранена, замените сверлильный патрон.
Если вы решите, что для решения этой проблемы необходимо заменить сверлильный патрон, начните с того, что вставьте в патрон подходящую отвертку, чтобы выкрутить нижний винт. Плотно прижмите патрон к отвертке и ослабьте, повернув его по часовой стрелке (обратная резьба). После того, как вы нарушили затяжку винта, ослабьте патрон и продолжайте выкручивать винт. Выкрутив винт, вставьте большой шестигранный ключ в патрон и крепко затяните. Теперь наденьте трубку на шестигранный ключ для рычага и поверните против часовой стрелки, чтобы ослабить патрон. Второй способ — быстро ударить молотком по шестигранному ключу, чтобы ослабить его. После ослабления продолжайте снимать со шпинделя.
Установите новый сверлильный патрон, навинтив его на шпиндель, затем вставьте шестигранный ключ и затяните патрон ключом. Используйте ключ, чтобы затянуть сверлильный патрон на дрели, затем ослабьте сверлильный патрон и извлеките шестигранный ключ. Вставьте отвертку в патрон дрели, чтобы затянуть винт патрона, помня, что винт имеет обратную резьбу.
Подробнее
Найдите патроны здесь
Коробки передач
Если шестерни изношены, это может вызвать этот симптом. Если двигатель вращается, но сверлильный патрон не работает или работает только на определенных передачах или щелкает, как будто шестерни/зубья шестерен прыгают, то вам необходимо заменить коробку передач.
Затем вставьте большой шестигранный ключ внутрь патрона и затяните на нем патрон. Ударьте шестигранный ключ молотком, чтобы ослабить. Прежде чем сделать это, убедитесь, что коробка передач установлена на самое низкое значение. Удалите все винты на крышке, которыми она крепится к корпусу, а также винты, крепящие муфту коробки передач в сборе. Снимите крышку и коробку передач…
Если шестерни изношены, это может вызвать этот симптом.
Если двигатель вращается, но сверлильный патрон не работает или работает только на определенных передачах или щелкает, как будто шестерни/зубья шестерен прыгают, то вам необходимо заменить коробку передач.
Затем вставьте большой шестигранный ключ внутрь патрона и затяните на нем патрон. Ударьте шестигранный ключ молотком, чтобы ослабить. Прежде чем сделать это, убедитесь, что коробка передач установлена на самое низкое значение. Удалите все винты на крышке, которыми она крепится к корпусу, а также винты, крепящие муфту коробки передач в сборе. Снимите крышку и муфту коробки передач в сборе и вытащите переключатель выбора передач. Снимите двигатель с коробки передач и вставьте двигатель в новую коробку передач.
Установите редуктор и двигатель обратно в корпус, выровняв их должным образом, чтобы зафиксировать в корпусе.
Читать далее
Найдите свои кейсы Gear здесь
Ключи
Ключ вставляется в отверстие сбоку сверлильного патрона, которое входит в шестерню сверлильного патрона. Когда вы поворачиваете этот ключ, он открывает или закрывает сверлильный патрон. Убедитесь, что вы используете патрон правильного размера, чтобы зафиксировать шестерню, чтобы кулачки могли открываться или закрываться.
Ключ вставляется в отверстие сбоку сверлильного патрона, которое входит в шестерню сверлильного патрона. Когда вы поворачиваете этот ключ, он открывает или закрывает сверлильный патрон.
Убедитесь, что вы используете патрон правильного размера, чтобы зафиксировать шестерню, чтобы кулачки могли открываться или закрываться.
Найдите свои ключи здесь
Copyright © 2022 eReplacementParts.com Inc.
eReplacementParts.com
7036 South High Tech Dr.
Мидвейл, Юта 84047
Что такое быстросъемный патрон?
Магазин аккумуляторных шуруповертов | ||||

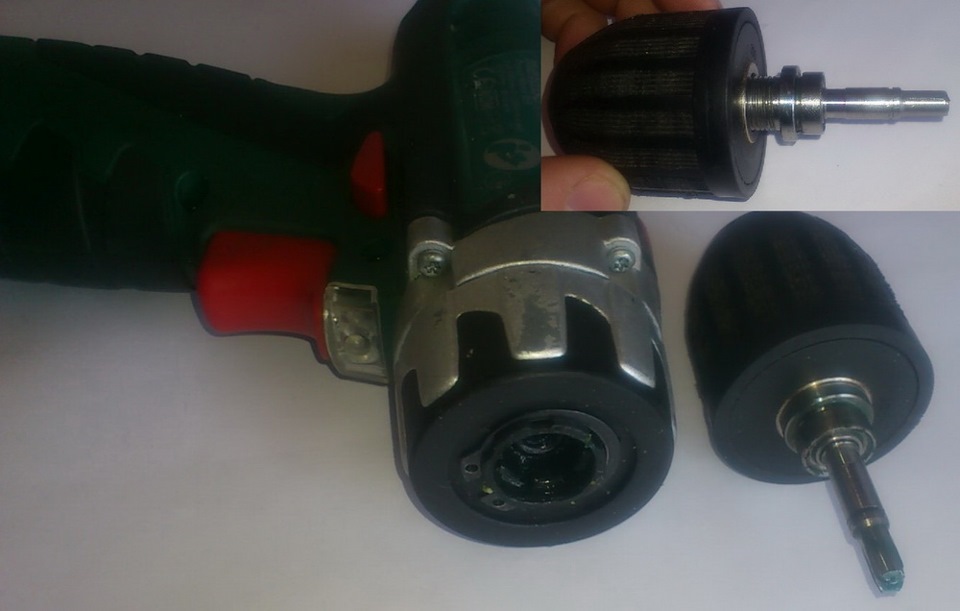

Некоторые аккумуляторные шуруповерты оснащены быстрозажимным патроном (также называемым быстросменным патроном). | ||||
| Как и магнитный держатель бит, быстрозажимной патрон имеет в основании магнит, который соединяется с хвостовиком биты. Кроме того, он имеет 2 металлических шарикоподшипника внутри, которые взаимодействуют с боковыми сторонами биты, чтобы надежно удерживать ее на месте. | ||||
Какие биты он может принимать? | ||||
| Быстрозажимные патроны всегда имеют шестигранный паз, что означает, что они могут работать только с битами с шестигранным хвостовиком. Чтобы отвертка или сверло надежно сидели в патроне, они должны быть подходящего размера. Для получения дополнительной информации см. наш раздел: Что такое размер патрона? | ||||
Биты специальной формы, называемые «мощными битами», были разработаны для использования в быстрозажимных патронах. Биты Power имеют канавку в корпусе (называемую канавкой Power), которая взаимодействует с металлическими шариками внутри быстрозажимного патрона и помогает еще более надежно удерживать биту на месте. | ||||
Как вставить или снять биту | ||||
| Существует несколько различных конструкций быстрозажимных патронов. То, как вы вставляете и удаляете биты, зависит от марки и модели вашего инструмента. | ||||
Установка битБольшинство быстрозажимных патронов позволяют вставлять биты, просто вставляя их в патрон, как магнитный держатель бит. | ||||
Удаление бит Каждый быстрозажимной патрон имеет подпружиненную наружную втулку, которая контролирует положение шарикоподшипников внутри. | ||||
