Как подключить жесткий диск ноутбука к компьютеру

Внезапная поломка ноутбука — крайне неприятное событие в жизни любого пользователя, но вдвойне неприятно, когда на его жёстком диске остались файлы, которые нужны, что называется, позарез. Как же быть в такой ситуации? Смириться и ждать несколько дней пока портативный компьютер не будет отремонтирован? Совсем не обязательно! Если у вас или у ваших друзей есть обычный десктопный ПК, вы можете подключить диск от ноутбука к его материнской плате, а затем считать все необходимые данные.

Процедура эта сложна только на первый взгляд, на самом деле в ней нет ничего такого, с чем бы не справился даже имеющий весьма смутные представления о внутреннем устройстве компьютера пользователь.

Жёсткие диски могут быть от разных производителей, иметь разные физические размеры и тип, но при этом все они имеют стандартные интерфейсы подключения, то есть разъёмы, которыми они подключаются к материнской плате ноутбука и блоку питания.

Немного об интерфейсах жёстких дисков

Самыми распространёнными интерфейсами являются SATA, представленные двумя разъёмами — 7-контактным для передачи данных и 15-контактным для подключения питания. В последних моделях ноутбуков нередко можно встретить SSD-диски с интерфейсом mSATA, отличающимся от SATA более компактными размерами. Гораздо реже встречаются SSD-диски с интерфейсом M.2, используемые в основном в ультрабуках.

Их разъёмы бывают трёх типов: B, M и B&M, отличающихся друг от друга количеством контактов и расположением выреза на плате. SSD-диски B и M можно подключить к слоту только такого же типа, тогда как диски B&M совместимы с типами B и M. Некогда распространённые HDD-диски с интерфейсом IDE(PATA), имеющие 4-контактный разъём питания и 40-контактный разъём для передачи данных сегодня можно встретить разве что на старых компьютерах, выпущенных более 10 лет тому назад.

Подключение ноутбучного диска к материнской плате с интерфейсом того же типа (SATA)

Здесь всё относительно просто. Вам понадобятся SATA-шлейф для передачи данных и 15-контактный разъём на кабеле, подключённом к блоку питания. Как правило, в десктопных компьютерах имеются свободные кабели питания с соответствующими разъёмами на концах. Если последнего вдруг не окажется, как и SATA-шлейф, его можно будет приобрести в любом магазине компьютерной техники. Как вариант, шлейф и кабель питания можно временно отключить от дисковода и использовать их в дальнейшем для подключения к жёсткому диску.

Далее снимаем заднюю крышку ноутбука и открутив болты, аккуратно извлекаем жёсткий диск вместе с крепёжным каркасом, который также нужно будет снять. После этого берём SATA-шлейф и подключаем его одним концом к диску, а вторым к одному из портов на материнской плате. Напутать вы ничего не напутаете, так как разъёмы кабелей имеют собственные ключи. Обычно на таких портах указывается тип, в данном примере SATA, и скорость передачи.

В плане совместимости скорость порта значения не имеет. За сим подключаем к диску кабель питания, включаем компьютер и заходим в BIOS дабы убедиться, что диск опознаётся и приоритеты загрузки выставлены правильно.

Примечание: сняв крепёжный каркас, старайтесь не прикасаться к плате диска руками, держите диск за торцы. Также следите, чтобы поверхность платы не контактировала с металлическими поверхностями.

Подключение диска к материнской плате с интерфейсом другого типа

Для подключения IDE-, mSATA- и M.2—дисков к материнским платам с поддержкой SATA потребуется специальный адаптер. Моделей адаптеров очень много, хотя далеко не все из них можно найти в продаже.

Многие адаптеры поддерживают интерфейс USB, что избавляет пользователя от необходимости лезть в системный блок. Для тех же целей можно использовать так называемые боксы — оборудованные собственной платой и USB-разъёмом корпуса для внешних жёстких дисков. Такие боксы не только обеспечивают быстрое и удобное подключение дисков с аналогичным или отличающимся интерфейсом, но также защищают диск от случайных повреждений.

Как подключить жесткий диск от компьютера к ноутбуку

У любого пользователя может возникнуть желание подключить жёсткий диск от ноутбука к компьютеру, для каких целей нам не важно, но если он не знает, как это сделать, то прочитав данное руководство для него все станет ясно.

В качестве примера можно привести следующее: сломался ноутбук на котором вы долго и упорно работали над каким-то проектом, ремонт штука не быстрая, а сроки поджимают. Для того, чтобы снова начать редактировать или дорабатывать проект на другом компьютере можно поставить туда жёсткий диск с неисправного ноутбука.

Существующие интерфейсы

Для подключение жёсткий дисков и SSD существует два интерфейса – SATA и IDE.

SATA – представлен во всех современных ноутбуках и компьютерах, с более широкими возможностями, чем у IDE. Он имеет 7 контактов для передачи данных и 15 контактов для питания. Это можно увидеть на рисунке ниже.

IDE – стандарт устаревший, но все еще встречается во многих устройствах, правда старых. Выпущенный еще более десяти лет назад выглядит он, как 40-контактный разъем для передачи данных по специальному шлейфу и 4-контактный порт питания.

Если потребуется подключить жёсткий диск с интерфейсом SATA к разъему IDE, потребуется переходник.

mSATA – данный формат выполнен в миниатюрном виде чаще всего встречается в ноутбуках последнего поколения.

При возникновении желания подключить этот интерфейс к ПК потребуется переходник, потому что даже на многих современных материнских платах нет подобного интерфейса.

M.2 – формат даже меньше, чем mSATA, выполненные по данный формат SSD встречаются часто в ультрабуках. Интерфейс обычно встречается в 3-х видах:

• Вид B с расположенным вырезом к левому краю;
• Вид M с расположенным вырезом к правому краю;
• Вид B&M с обоими вырезами с двух сторон. Данный тип можно подключить к слотам B и M.

У персональных компьютеров на материнских платах встречается очень редко.

Как подключить жёстких диск ноутбука к компьютеру?

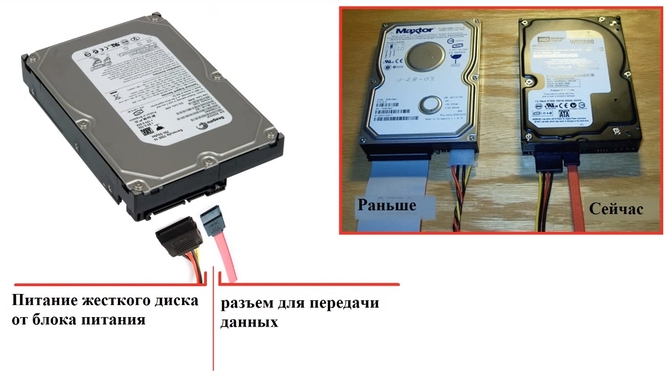

Итак, здесь все на самом деле просто. Для того, чтобы подключить жёсткий диск с интерфейсом SATA от ноутбука к компьютеру понадобится SATA-кабель (правильнее, конечно, говорить шлейф). Этот шлейф нужен для передачи данных. Далее нам понадобится кабель для блока питания.

Итак, один конец SATA шлейфа подсоединяете к жёсткому диску, а другой к разъему на материнской плате. Там может быть несколько разъемов, которые обозначены 3 Гб/с и 6 Гб/с, куда подключать решать вам, это всего лишь скорость передачи данных.

Тоже самое с блоком питания.

Подсоединение по интерфейсу IDE

Если вы у вас IDE интерфейс, то вам понадобиться 40-контактный шлейф и кабель Molex для блока питания.

Компьютер может считать вставленный накопитель как родной и грузиться с него, чтобы такого не было нужно его переключить в положение ведомый «Slave». Обычно на контактах самого диска есть перемычки, расположенные около порта питания, они-то и переводят диск в положение «ведомый». К сожалению, я вам не могу сказать где они конкретно находятся, у каждого накопителя по-разному. Читайте руководство или найдите информацию на сайте производителя жёсткого диска.

Как подключить накопители с разными интерфейсами?

Если у вас есть диск, у которого есть разъем, не имеющийся на материнской плате, нужен будет переходник. Они бывают разных типов, например, вот такие:

• Переходник с SATA на IDE или наоборот.

• С SATA на USB.

• С mSATA на USB.

• С M. 2 на USB и на SATA.

Есть и много других комбинаций. Если вам такой понадобиться вы можете поискать товар в интернете.

Что делать, если нужно поместить маленький накопитель в корпус компьютера?

У многих пользователей все еще имеются старые корпуса, которые не позволяет компактно разместить жёсткий диск от ноутбука. Что говорить о современных корпусах, то они уже имеют специальные блоки (корзины) для размещения в них HDD и SSD.

Это интересно: Замена DVD на HDD в ноутбуке (замена DVD привода)



Можно попробовать приобрести специальные адаптеры для 2.5 или 3.5 дюймовых накопителей. Есть даже для 1.8.



Перед подключением к компьютеру накопителей рекомендуется его полностью обесточить.

Как подключить жесткие диски к настольному компьютеру | Малый бизнес

Стив Ландер

Большинство настольных компьютеров имеют несколько отсеков для дисков, в каждый из которых можно установить жесткий диск. Если у вас есть 3,5-дюймовый жесткий диск и отсек для 3,5-дюймового диска, он обычно вставляется прямо внутрь. Однако, если ваш диск меньше, чем отсек, вам понадобится адаптер, чтобы он правильно подходил. Выполнение внутренних подключений обычно простое, для этого требуется один кабель данных и один кабель питания. Конечно, несмотря на то, что установить внутренний диск относительно просто, добавление хранилища на компьютеры вашей компании с помощью внешних дисков еще проще — просто подключите их и используйте.

Внешние накопители

1. Вставьте адаптер питания накопителя в электрическую розетку, затем подключите выходящий из него кабель к разъему питания на самом приводе. Если на накопителе есть кнопка питания или переключатель, установите его в положение «Вкл.». Вы можете пропустить этот шаг, если накопитель питается от USB.

2. Подключите кабель данных к соответствующему порту на задней панели жесткого диска. Большинство жестких дисков используют либо USB-подключение, либо внешний кабель Serial Advanced Technology Attachment. В любом случае его можно вставить только одним способом, поэтому важно не применять силу.

3. Подключите другой конец кабеля к соответствующему порту USB или eSATA на компьютере. Как только ваш компьютер распознает диск, он будет готов к использованию.

Внутренние накопители

1. Прикоснитесь к металлической части корпуса компьютера, например, к его задней панели, чтобы заземлить себя и снять статическое электричество, накопленное в вашем теле.

2. Выключите компьютер и отсоедините его от розетки.

3. Снимите боковую и переднюю крышки корпуса, чтобы вы могли легко получить доступ к внутренним отсекам для дисков.

4. Вставьте новый жесткий диск в открытый отсек для 3,5-дюймового диска и закрепите его четырьмя крепежными винтами. Если у вас 2,5-дюймовый жесткий диск или вам нужно поместить жесткий диск в 5-дюймовый отсек, прикрепите набор переходных направляющих, которые соединяются с боковыми или нижней частью диска, чтобы он поместился в больший отсек. . Затем можно прикрутить направляющие к монтажному отсеку.

5. Подсоедините кабель данных SATA к разъему данных SATA вашего диска. Разъем для передачи данных — это меньший разъем на задней панели накопителя. Часть, содержащая разъемы внутри разъема на вашем диске или материнской плате, имеет форму заглавной буквы L с очень коротким хвостом. Это предотвратит неправильное подключение кабеля.

6. Подключите кабель питания SATA, выходящий из блока питания компьютера, к разъему питания SATA накопителя. Разъем питания SATA выглядит как разъем данных, но намного шире. Если в вашем блоке питания нет дополнительного разъема питания SATA, подключите четырехконтактный адаптер питания Molex-to-SATA к большому белому четырехконтактному разъему, выходящему из материнской платы.

7. Подключите другой конец кабеля данных SATA к открытому порту SATA на материнской плате. Если на материнской плате вашего компьютера нет портов SATA, вам придется добавить карту расширения с дополнительными внутренними портами.

8. Установите на место крышку вашего компьютера и снова подключите его. Теперь ваш диск подключен.

Каталожные номера

• Seagate: Руководство по быстрому подключению внешнего жесткого диска
• WD: Руководство пользователя жесткого диска SATA
• Monoprice: 6-дюймовый 15-контактный разъем SATA на 4-контактный разъем питания Molex

Writer Bio

Стив Ландер работает писателем с 1996 года и имеет опыт работы в сфере финансовых услуг, недвижимости и технологий. Его работы публиковались в отраслевых изданиях, таких как Minnesota Real Estate Journal и Minnesota Multi-Housing Association Advocate. Ландер имеет степень бакалавра политических наук Колумбийского университета.

Жесткий диск 101 | dpBestflow

Главная > Практические рекомендации > Аппаратное обеспечение для хранения данных > Жесткий диск 101

Peter Krogh

На этой странице мы представляем обзор жестких дисков и их спецификации. Это включает в себя размер, емкость, тип соединения и конфигурацию корпуса.

Как работает жесткий диск?
Размеры жестких дисков
Твердотельные накопители (SSD)
Емкость жесткого диска
Скорость вращения жесткого диска
Интерфейсы жестких дисков
Корпуса жестких дисков
Внешние интерфейсы жестких дисков
Правильный выбор жесткого диска и подключение
Диск и таблица скоростей подключения
Блоки питания жесткого диска
Состояние SMART
Конфигурации томов жесткого диска

Как работает жесткий диск?

Рис. 1. Внутренняя часть жесткого диска, видна пластина диска и головка чтения/записи.

Хотя диск выглядит как зеркало, на самом деле он состоит из триллионов крошечных магнитов, стоящих дыбом и расположенных концентрическими кругами. Полярность каждого магнита может быть «вверх» или «вниз», что указывает на то, является ли бит 1 или 0. Головка чтения/записи движется как тонарм звукозаписи и может менять полярность магнита при записи. данные или читать полярность при чтении данных.

Магниты на жестком диске расположены концентрическими кругами — целых 250 000 колец на 3,5-дюймовом диске. Голова скользит вперед и назад со скоростью до 10 метров в секунду и должна остановиться на линии шириной 1/10 ширины человеческого волоса, а затем правильно прочитать полярность каждого бита. Удивительно, что это вообще возможно, и еще более удивительно, что это доступно.

Жесткий диск также имеет электронику для управления механизмом, для преобразования данных в формат, который можно записать на диск, а также для исправления ошибок и анализа. У жестких дисков есть разъем питания, который обеспечивает питание для двигателя, вращающего диск, и для схемы контроллера. Каждый диск также имеет интерфейс данных: IDE/ATA или SATA для настольных дисков и Serial Attached SCSI (SAS) или Fibre Channel для корпоративных дисков.

Размеры жестких дисков

Жесткие диски бывают двух основных физических размеров: 2,5-дюймовые и 3,5-дюймовые. Эти размеры относятся к размеру пластин данных, а не к размеру механизма жесткого диска. Традиционно 2,5-дюймовые диски используются для ноутбуков, а 3,5-дюймовые — для настольных компьютеров. Некоторые компактные настольные компьютеры также используют меньшие диски, чтобы обеспечить меньший форм-фактор компьютера.

НА РИСУНКЕ 2 показаны обычно используемые диски двух типоразмеров. 3,5-дюймовые диски справа используются в настольных компьютерах и в отдельно стоящих устройствах хранения данных. 2,5-дюймовые диски используются в ноутбуках и переносных устройствах хранения данных.

Новые 2,5-дюймовые диски также используются в высокопроизводительных устройствах хранения данных.

2,5-дюймовые диски обычно вращаются медленнее, что означает меньшую скорость передачи данных. Они также имеют меньшую емкость данных и дороже за гигабайт. Диски меньшего размера имеют несколько преимуществ в зависимости от использования.

• Они физически меньше, поэтому их можно разместить в ноутбуках и небольших портативных корпусах.

У них может быть лучшее время «поиска», поскольку считывающая головка проходит меньшее расстояние, чем с приводом большего диаметра.

Им требуется меньше энергии для вращения, поэтому они обычно могут питаться от шины, что означает, что они могут получать питание от ноутбука без использования внешнего источника питания.

А поскольку они предназначены для переноски, большинство из них лучше справляются с «парковкой головок», чем полноразмерные накопители. Это означает, что они лучше переносят транспортировку или использование в движущейся среде.

Последние разработки в области 2,5-дюймовых дисков меняют способ использования небольших дисков. Появился новый класс 2,5-дюймовых высокоскоростных дисков, которые можно использовать в корпоративных и серверных средах. На данный момент эти диски стоят очень дорого за гигабайт.

Твердотельные накопители (SSD)

РИСУНОК 3 Твердотельные накопители обладают рядом преимуществ по сравнению с вращающимися дисками.

За последние несколько лет на рынке появился новый тип запоминающих устройств для компьютеров. Вместо вращающихся дисков в качестве основного хранилища используется твердотельная флэш-память. Он предлагает ряд преимуществ, особенно для использования в портативных компьютерах, а также для ускорения хранения и доступа к определенным видам данных.

Подробнее о твердотельных накопителях см. в этом разделе

Емкость жесткого диска

Емкость жесткого диска относится к объему данных, которые он может хранить. В наши дни емкость измеряется в гигабайтах или терабайтах. По маркетинговым причинам емкость, указанная в технических характеристиках накопителя, может рассчитываться не так, как ваша операционная система вычисляет размеры данных.

Например, диск, продаваемый как «500 ГБ», на самом деле содержит только 465 ГБ (на самом деле число 500 — это гибибайты, а число 465 — это гигабайты. Разве вы не рады, что спросили?) Windows продолжает эту практику, но Mac OS 10.6 а позже изменил способ расчета размера, чтобы он соответствовал практике производителей.

Для большинства фотографов мы обычно советуем приобрести диски самой большой емкости, которые вам могут понадобиться, по крайней мере, в течение следующих 6–12 месяцев (если вы используете систему RAID, вам понадобится более длительный срок — может быть, два года — из-за сложности апгрейда). Использование меньшего количества дисков позволяет экономить место, потребляемую мощность и тепловыделение. Также проще управлять своими дисками, если их меньше.

Для фотографов и видеографов, работающих с большими объемами, проблема может быть значительно сложнее. Потребности в хранении для отдельных проектов легко возрастут до сотен гигабайт или до терабайт. Если вы находитесь в такой ситуации, приобретение емкости жесткого диска может напоминать модель, которая использовалась еще во времена кассет или пленок. Вместо того, чтобы хранить общий архив, вам, возможно, придется учитывать стоимость хранилища в цене каждого проекта и покупать диски/ленту/диски для каждого задания.

Также возможно, что вам нужно перейти к модели сети хранения данных (SAN) для хранения, где серверы корпоративного класса управляют большим многоуровневым пулом хранения.

ПОДРОБНЕЕ О SAN В ЭТОМ РАЗДЕЛЕ

Должен ли я использовать большие или маленькие диски?

Один и тот же вопрос возникает снова и снова. Лучше иметь основное хранилище на (меньшем) диске большего размера или (большем) на меньшем? Если вы выбрали большие диски, сбой одного диска может вывести из строя множество файлов, поэтому может показаться, что вы получаете большую защиту с большим количеством меньших дисков. Мы не согласны.

Все ваши цифровые хранилища должны быть настроены таким образом, чтобы сбой любого одного диска не уничтожал единственную копию каких-либо файлов. Вы должны сделать резервную копию изображений на дополнительное устройство, если хотите их сохранить.

Если вы используете для хранения меньшее количество больших дисков, вы упростите процесс отслеживания дисков, а также процесс периодической проверки целостности ваших данных. Вы также будете тратить меньше энергии на их вращение и экономить место в хранилище или на рабочем столе. Кроме того, большие диски, скорее всего, будут новее и быстрее.

Скорость вращения жесткого диска

В соответствии со спецификацией каждый жесткий диск имеет скорость вращения диска, измеряемую в об/мин. Чем быстрее диск, тем выше пропускная способность, поскольку головка считывает и записывает биты с большей скоростью.

2,5-дюймовые потребительские накопители обычно вращаются со скоростью 4200, 5200, 5400 и 7200 об/мин. Диски на 7200 об/мин в настоящее время являются хорошим выбором, но иногда диски на 7200 об/мин потребляют слишком много энергии или выделяют слишком много тепла для переносных устройств, в которых они установлены. 2,5-дюймовые накопители корпоративного класса в настоящее время вращаются со скоростью 10 000 или 15 000 об/мин.

3,5-дюймовые диски обычно бывают моделей со скоростью вращения 5200, 7200, 10 000 и 15 000 об/мин. Модели на 7200 об/мин являются хорошими универсальными накопителями и обладают наибольшей емкостью. Более быстрые диски обычно используются для системных или рабочих дисков, где быстрая замена дисков повышает производительность таких программ, как Photoshop, которым часто приходится работать с большими файлами.

Вы также можете приобрести 3,5-дюймовые диски с переменной скоростью, обычно продаваемые как «энергосберегающие» или «зеленые» диски, работающие на скорости от 5400 до 7200 об/мин. Эти накопители потребляют меньше энергии и имеют более низкую скорость передачи данных. Это делает их разумным выбором для архивов и резервного копирования в автономном режиме.

Интерфейсы жестких дисков

Жесткие диски поставляются с одним из нескольких встроенных разъемов. При покупке диска будет указано, какой из них встроен в него. Пять типов: ATA/IDE и SATA для дисков потребительского уровня и SCSI, Serial Attached SCSI (SAS) и Fibre Channel для дисков корпоративного класса.

Кабель ATA/IDE

В течение многих лет соединения Advanced Technology Attachment (ATA) были предпочтительным соединением внутренних дисков в ПК. Apple приняла ATA с моделями Blue и White G3. При подключении диски ATA должны быть настроены как ведущие или ведомые. Обычно это достигается с помощью аппаратной перемычки или, в последнее время, с помощью кабеля, который может указать приводу действовать как ведущий или подчиненный.

ATA также имеет названия ATAPI, IDE, EIDE и PATA, что означает Parallel ATA. ATA до сих пор используется во многих компьютерах, но большинство производителей дисков переходят на SATA (Serial ATA). Если у вас есть какие-либо устройства, которые все еще используют диски PATA, это хороший признак того, что вам нужно обновление.

SATA

По состоянию на 2007 год большинство новых компьютеров (Mac и ПК, ноутбуки и настольные компьютеры) используют более новый интерфейс SATA. Он имеет ряд преимуществ, в том числе более длинные кабели, более высокую пропускную способность, поддержку нескольких дисков за счет технологии умножения портов и более простую настройку. Диски SATA также можно использовать с оборудованием eSATA (обсуждается позже), чтобы обеспечить быструю и недорогую настройку в качестве внешнего диска. Большинство людей, инвестирующих в новые корпуса жестких дисков для хранения фотографий, должны использовать диски SATA.

SCSi/SAS и Fibre Channel

Диски SCSI, SAS и Fibre Channel редко используются в настольных компьютерах и обычно используются в дорогих системах хранения корпоративного уровня. Вы также можете найти диски SAS (вместе с необходимыми картами контроллера SAS) в системах редактирования видео, где требуется максимальная пропускная способность.

Некоторые из более быстрых накопителей, такие как Western Digital Raptors, поставляются с разъемами SAS, поэтому будьте внимательны при заказе по почте. Стандартные диски SATA можно подключить к контроллеру SAS, но диски SAS нельзя подключить к стандартному контроллеру SATA.

Корпуса жестких дисков

Теперь, когда мы рассмотрели некоторые характеристики механизмов жестких дисков, давайте рассмотрим, где может находиться диск. Корпусом для жесткого диска может быть сам компьютер (для внутреннего диска), внешний корпус с одним диском или внешний корпус с несколькими дисками.

Внутренние диски

Если вы используете компьютер Tower для хранения архива, вполне вероятно, что внутри компьютера есть один или несколько пустых отсеков для дисков, в которые можно установить новый диск. Некоторые преимущества использования внутренних дисков заключаются в том, что они являются самым дешевым способом добавления хранилища и занимают наименьшее количество места. Они также могут подключаться непосредственно к логической плате компьютера, что обеспечивает быстрый доступ. Одним из недостатков является то, что их не так просто заменить, как внешние накопители.

Внешние устройства с одним диском

Рис. 4 Добавление внешнего корпуса с одним диском — это простой способ увеличить объем хранилища в вашей компьютерной системе.

Если у вас нет свободного отсека для диска или установка нового внутреннего диска кажется слишком сложной задачей, обычно очень легко добавить к компьютеру внешние диски с помощью FireWire (IEEE1394 или IEEE1394b), USB (2 или 3) , Thunderbolt или eSATA. Преимущество внешних однодисковых корпусов заключается в том, что они легко переносятся и не увеличивают нагрузку на систему охлаждения вашего компьютера. Недостатками являются более высокая стоимость и дополнительный беспорядок.

Внешние однодисковые накопители можно получить двумя способами.

• Внешний накопитель можно приобрести в готовом виде. Эти устройства предлагают быстрый и экономичный способ добавить хранилище в вашу систему, но они часто поставляются с более короткой гарантией, чем голые диски, и часто эти диски страдают от низкой пропускной способности. Производители часто продают свои самые низкопроизводительные диски во внешних корпусах.
• Вы также можете приобрести отдельно стоящий корпус и внутренний диск и собрать их вместе, как показано на рис. 4. Нам нравится этот вариант, потому что он обеспечивает больший контроль над компонентами и потому что мы можем повторно использовать корпус, когда мы превысим емкость привод.

Внешние устройства для нескольких дисков

Корпуса для нескольких дисков — отличное решение для большого архива. Несмотря на то, что они больше, в них меньше путаницы проводки, чем в нескольких корпусах с одним приводом. А после того, как вы купили большую коробку для дисков, вы можете заполнить ее менее дорогими внутренними дисками, которые впоследствии можно будет заменить дисками большей емкости, если потребуется дополнительное пространство. Это договоренность, которую мы сейчас поддерживаем.

НА РИС. 5 показан корпус для внешних дисков с четырьмя отсеками. Это модель без лотка для дисков SATA. Эти устройства обеспечивают простой способ добавить больше памяти на ваш компьютер.

Интерфейсы внешних жестких дисков

Механизм жесткого диска имеет внутренний интерфейс (PATA, SATA, SAS или Fibre Channel), а корпус также имеет один или несколько внешних интерфейсов. Внешний интерфейс определяет способ подключения корпуса дисковода к компьютеру. Есть четыре основных из них и несколько дополнительных, которые используются в системах высокого класса. На рис. 6 показан диск с тремя наиболее распространенными типами подключения.

РИСУНОК 6На этой фотографии показан внешний диск со всеми наиболее распространенными интерфейсами.

USB

USB — наиболее универсальный способ подключения периферийных устройств к компьютерам. На ПК USB 2 (держитесь подальше от USB 1 из-за его низкой скорости) — хороший способ подключения внешних накопителей. Максимальная пропускная способность данных в большинстве случаев составляет теоретически 30 мегабайт в секунду на устройство. Из-за драйверов USB в Mac OS USB работает значительно медленнее на машинах Apple. Недавно выпущенная версия USB 3.0 предлагает десятикратное увеличение теоретической производительности. Разъемы USB могут подавать питание по шине на подключенные устройства.

К одному порту можно подключить несколько USB-устройств с помощью внешнего концентратора.

FireWire

FireWire 400 и FireWire 800 (также известные как IEEE1394 и IEE1394b) являются более современными протоколами подключения, чем USB, с теоретической максимальной скоростью передачи 50 и 100 мегабайт в секунду. Устройства FireWire могут быть подключены последовательно, что позволяет использовать несколько дисков на одном порту. Как и USB, реализации различаются между Mac и ПК, при этом Mac обычно больше использует возможности скорости, чем ПК. FireWire также может предлагать питание по шине для запуска внешних дисков, если порт FireWire является четырехконтактным, шестиконтактным или девятиконтактным портом. (Многие ПК предлагают только четырехконтактные порты.)

Несколько устройств могут быть подключены к одному порту FireWire посредством последовательного подключения одного устройства FireWire к другому.

eSATA

eSATA — это конфигурация, которая создает соединение SATA во внешнем корпусе. Как правило, это быстрое и стабильное соединение со скоростью до 150, 300 или 600 мегабайт в секунду. eSATA относительно распространен как встроенное внешнее соединение на ПК, но не встроен ни в один из компьютеров Apple. Вы можете добавить eSATA к компьютерам Apple и более старым ПК с помощью карты расширения, такой как интерфейс периферийных компонентов Express (PCIe) для настольных компьютеров и ExpressCard для некоторых ноутбуков.

Обычный eSATA не поддерживает питание жестких дисков по шине, поэтому необходимо использовать внешний источник питания. Мы начинаем видеть на рынке некоторые приводы Powered eSATA, но они встречаются редко.

eSATA часто называют «горячей» заменой, что означает, что вы можете отключать и снова подключать разные диски без перезагрузки компьютера, но это часто не так. Конструкция хоста (способ подключения eSATA к логической плате) будет определять, действительно ли подключение поддерживает горячую замену.

К одному порту можно подключить несколько устройств eSATA, если порт поддерживает «умножение портов».

Thunderbolt

В 2011 году Apple выпустила первые компьютеры со встроенным подключением Thunderbolt. Этот интерфейс поддерживает несколько потоков видео высокого разрешения, а также несколько потоков быстрых данных с использованием разъема Mini DisplayPort. Стандарт Thunderbolt поддерживает внешние устройства хранения данных, а также внешние мониторы. Подключение данных Thunderbolt основано на том же типе соединения PCIe, которое используется с платами расширения на компьютерах в корпусе Tower — в основном, оно предлагает прямое подключение к логической плате для непревзойденной скорости.

Стандарт также поддерживает использование переходных кабелей, позволяющих подключать устройства FireWire, USB и eSATA к портам Thunderbolt. На момент написания этой статьи аксессуары, кабели и периферийные устройства Thunderbolt были редкостью, вероятно, из-за нехватки наборов микросхем Thunderbolt, необходимых для обеспечения соединения Thunderbolt.

До семи устройств (включая мониторы) могут быть подключены последовательно к порту Thunderbolt.

Рис. 7. Соединение Thunderbolt передает видео и данные через один крошечный разъем.

iSCSI

Интерфейс малых компьютерных систем Интернета (iSCSI) — это метод подключения, который использует существующее оборудование Ethernet для подключения хранилища к компьютеру. Устройство iSCSI может быть подключено непосредственно к сетевому порту компьютера, либо его можно подключить к маршрутизатору или коммутатору. Он быстрый и гибкий, а его пропускная способность составляет около 120 МБ/с.

Обратите внимание, что для iSCSI требуется программное обеспечение «инициатора», которое управляет соединением. Некоторые устройства, такие как DroboPro, показанный на рис. 8, содержат это программное обеспечение. Другие производители устройств iSCSI предлагают приобрести отдельное программное обеспечение инициатора iSCSI.

РИСУНОК 8 показывает разъемы на устройстве DroboPro. Слева направо это USB, Firewire 800 и iSCSI.

SCSI/SAS

Соединения SAS могут быть внутренними или внешними. Это быстрое соединение встречается в основном на оборудовании корпоративного уровня, таком как выделенные серверы, RAID и механизмы ленточных накопителей. Пропускная способность для устройств SAS аналогична SATA 2 или 3 и составляет около 300 или 600 МБ/с.

Fibre Channel

Fibre Channel — это технология, которая была перенесена с суперкомпьютеров на системы хранения корпоративного уровня (крупные компании). Он предлагает высокую пропускную способность и возможность использования на расстоянии в несколько сотен футов. Его можно использовать как по медному кабелю, так и по оптоволокну. Он рассчитан на скорость до 3,2 ГБ / с.

Выбор правильного жесткого диска и подключения

Когда вы добавляете внешнее хранилище на свой компьютер, вам нужно убедиться, что оно достаточно быстрое для выполнения поставленной задачи. Иногда скорость не имеет большого значения, например, резервное хранилище для ваших архивных файлов. Иногда скорость будет критически важна, например, основное хранилище для исходных видеофайлов. В большинстве случаев нетрудно понять, когда скорость вашего хранилища является узким местом рабочего процесса. Загрузка и передача будут занимать слишком много времени, или Photoshop остановится, когда вы услышите, как жесткие диски начинают стучать.

Выбрать правильную скорость привода и подключение к нему не так уж сложно, но опубликованные спецификации могут ввести в заблуждение. Иногда производители будут использовать скорость порта подключения в качестве указанной скорости устройства, когда фактический диск намного медленнее. И многие типы соединений на самом деле не соответствуют указанной скорости. Например, USB 2 указывает скорость передачи 60 МБ/с. Но это действительно для двух устройств с одним и тем же USB-портом, и почти нет отдельных устройств, которые будут работать быстрее 30 МБ/с.

Соотнесите скорость соединения со скоростью диска

Нет смысла переплачивать за быстрое соединение, если накопитель передает данные с небольшой долей скорости. И нет смысла настраивать быстрые диски и подключать их при слишком медленном соединении. На диаграмме на рис. 9 показаны некоторые приблизительные скорости передачи данных для типов накопителей и типов соединений.

Мбит/с и МБ/с

Когда вы смотрите на цифры скорости диска, вы часто видите два разных обозначения, которые выглядят очень похожими. Мегабиты в секунду записываются как Мбит/с, а мегабайты в секунду обычно записываются как МБ/с. В байте 8 бит, поэтому отношение между ними равно 8:1. То же самое с гигабитами (Gb) и гигабайтами (GB). Если буква b в нижнем регистре, это биты, когда заглавные — байты. Поскольку большинство из нас думает байтами, а не битами, мы будем использовать его для сравнения.

Например, FireWire 400 назван в честь количества мегабит, которое может быть передано за секунду, что составляет около 400. Разделите это число на 8, чтобы получить количество мегабайт, которое может быть передано за секунду: 50. (На самом деле это чуть меньше: 393 Мбит/с и 49 МБ/с).

Конечно, гигабайт равен 1000 мегабайтам, поэтому, как только измерения превысят 1000 МБ/с, мы перейдем к ГБ/с.

Обратите внимание на разницу между номинальной скоростью и типичной реальной скоростью. Все соединения обеспечивают меньшую фактическую пропускную способность, чем номинальные скорости, а некоторые значительно. Посмотрите на график на рисунке 9.чтобы получить лучшее представление о реальной скорости.

Жесткие диски почти никогда не достигают максимальной пропускной способности

Очень сложно описать реальную скорость диска. Жесткие диски значительно замедляются при чтении или записи небольших файлов. Данные на внешних кольцах диска диска считываются быстрее, чем данные на внутренних кольцах. И по мере того, как диск заполняется, все замедляется еще больше.

Например, один накопитель на 7200 об/мин должен превосходить соединение FireWire 800, поскольку пиковая скорость передачи данных обычно выше, чем у FireWire 800 98 МБ/с. Но вы обнаружите, что это происходит только в редких случаях — в большинстве случаев накопитель будет обслуживать данные со значительно меньшей скоростью.

Файлы большего размера передаются намного быстрее, чем файлы меньшего размера

При передаче большого файла ваш накопитель может тратить большую часть своего времени на чтение или запись данных, поэтому он работает с максимальной эффективностью. Когда вы передаете файлы меньшего размера, привод тратит гораздо больше времени на «поиск» файлов — перемещая головку к той части диска данных, которая содержит файлы.

SSD намного лучше справляются с небольшими файлами, поскольку никакие части не нужно перемещать в место хранения данных, но файлы меньшего размера все же замедляют работу SSD. Это связано с тем, что с каждым чтением или записью файла связаны определенные административные накладные расходы.

Большие диски обычно быстрее

Есть несколько причин, по которым диски большей емкости обычно быстрее, чем сопоставимые RPM-диски меньшей емкости.

• Самое главное, большие диски, вероятно, новее, и, как и большинство компьютерных компонентов, новые будут быстрее благодаря общему технологическому развитию.
• Диски большего размера также более плотные, а это означает, что головка должна проходить меньшее расстояние между битами данных. Это ускоряет пропускную способность.
• Диски большего размера будут иметь меньшую фрагментацию данных, так как на них будет больше места для непрерывной записи файлов. Это приводит к сокращению времени поиска.

Таблица скоростей дисков и соединений

В следующей таблице приведены примеры скоростей для устройств с жесткими дисками. Это может помочь вам решить, какое подключение внешнего диска подходит именно вам. Обратите внимание, что это только приблизительное руководство. Он основан на общих скоростях новых жестких дисков хорошего фирменного качества.

Используйте эту диаграмму, чтобы определить, какие части конфигурации вашего хранилища могут замедлять работу. Вы также можете использовать его, чтобы убедиться, что любые новые устройства хранения, которые вы покупаете, будут соответствовать пропускной способности типа подключения. (Например, высокопроизводительный SSD будет потрачен впустую, если он подключен к медленному соединению FireWire 400).

Рисунок 9 На этой диаграмме показана скорость подключения устройств хранения, типы подключений и сетевые конфигурации, измеренные в мегабайтах в секунду. Это типичные скорости для максимальной пропускной способности при передаче больших файлов. Передача небольших файлов будет значительно медленнее, особенно для обычных жестких дисков.

Блоки питания жесткого диска

Какой блок питания будет использовать диск, зависит от конструкции корпуса. Внутренний диск, добавленный к компьютеру в корпусе Tower, будет использовать блок питания компьютера. Это более аккуратно, потому что у вас нет силовых кабелей, проложенных повсюду. Однако это нагружает блок питания компьютера, и это может привести к сбою.

Блок питания для внешних корпусов с одним накопителем обычно представляет собой блок питания, который находится снаружи корпуса. Если вы собираетесь их использовать, старайтесь всегда покупать одну и ту же марку, чтобы у вас были сменные компоненты, чтобы проверить, есть ли проблема.

Блок питания для корпуса с несколькими дисками обычно находится внутри корпуса и очень похож на блок питания внутри вашего компьютера. Если это не удается, вы можете перенести диски в другой корпус и продолжить работу. (Если диски находятся в конфигурации RAID, вам нужно будет перенести их только в эксплозию с идентичным контроллером RAID.) или кабели FireWire для подачи электроэнергии на привод. Это настоящее удобство для портативных устройств, но есть несколько нюансов. Некоторым приводам (особенно более быстрым) требуется больший ток, чем подается через порт. В этих случаях диск либо не будет полностью установлен, либо может исчезнуть, когда потребляемая мощность станет слишком большой. К сожалению, единственный способ проверить, работает ли диск с вашим компьютером, — это подключить его и попробовать.

Есть еще одно предостережение, о котором следует помнить при использовании дисков с питанием от шины. Слишком высокое потребление тока может привести к перегоранию порта, к которому подключен накопитель. Похоже, это обычно связано с запуском нескольких дисков, последовательно подключенных к порту FireWire ноутбука. Если вам нужно подключить более одного диска к одному порту, вам следует купить тот, который поддерживает внешний адаптер питания.

Состояние SMART

Технология самоконтроля, анализа и отчетности (SMART) отслеживает информацию о состоянии и ошибках диска и может помочь в прогнозировании отказа диска. Большинство современных компьютеров могут отображать состояние SMART «пройдено/не пройдено» для внутренних дисков, а также для некоторых дисков, подключенных через eSATA (если порт eSATA будет поддерживать данные SMART). Вы также можете получить доступ к необработанным значениям, если хотите получить более подробный отчет о том, насколько хорошо работает диск.
