Как установить ССД диск в компьютер. Пошагово установить SSD диск

SSD – твердотельный накопитель последнего поколения. Его разработка — очень важное достижение для развития компьютерных технологий. Главными достоинствами SSD являются высокая скорость работы и долгий срок службы. Пользователи используют этот носитель информации для усовершенствования своего компьютера, когда хотят увеличить скорость работы с диском и, тем самым, увеличить производительность ПК. Процесс его установки в принципе не труден, но у некоторых людей может вызвать вопросы. Мы расскажем подробнее об этапах установки SSD.

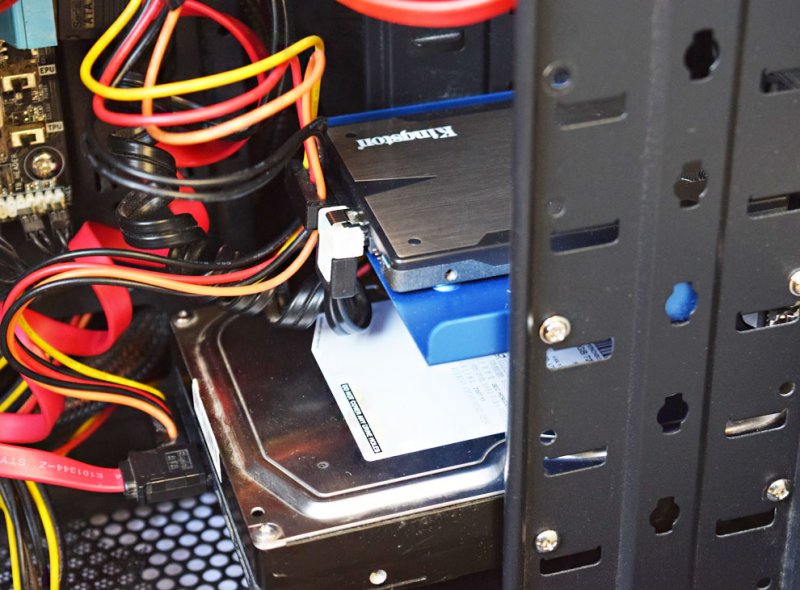

Как установить SSD в качестве второго диска

Современные SSD диски в классическом форм-факторе 2,5 дюйма очень напоминают по форме обычные жесткие диски для ноутбуков, но значительно легче и тоньше их. Это позволяет размещать такие устройства как в обычных ПК, где предусмотрены специальные места для установки, так и в ноутбуки и даже супертонкие ультрабуки. Правда, в последнем случае современные лэптопы уже позволяют подключать SSD с интерфейсом M.2.

Перед тем, как покупать SSD, снимите левую крышку с вашего ПК и удостоверьтесь, что у вас имеется дополнительный интерфейсный SATA кабель и доступен достаточной длины шлейф от блока питания ПК с соответствующей колодкой.

Если интерфейсного кабеля в запасе нет, то придется его докупить вместе с самим SSD, а при отсутствии лишней колодки питания нужно позаботиться о переходнике с колодки для устройств с устаревшим интерфейсом.

В корпусе компьютера также могут быть предусмотрены отдельные ложементы с переходниками для дисков форм-фактора 2,5 дюйма. Как правило, они предназначены именно для дисков HDD, т.к. при горизонтальном расположении на корпус ПК передается меньше вибрации. Но в этот же слот можно поставить и SSD.

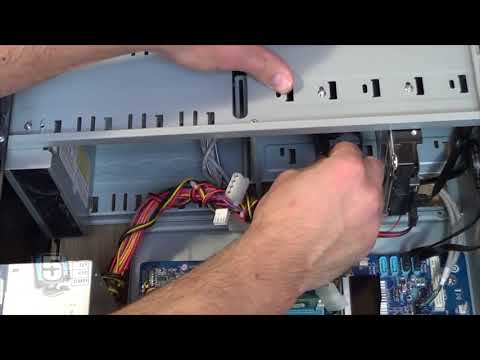

Отключите питание от ПК. Для установки SSD на стенку ПК потребуется снять и правую крышку корпуса. Оцените доступность выбранного места монтажа с точки зрения длины шлейфов проводов и привинтите диск винтами, идущими в комплекте с материнской платой.

Большинство дисков SSD не комплектуются таким крепежом.

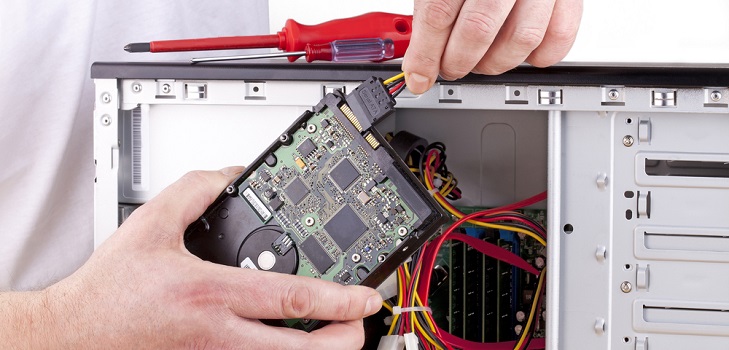

После этого аккуратно подсоедините шлейф передачи данных, идущий от материнской платы и колодку питания, у которой провода идут от блока питания ПК. Удостоверьтесь, что провода и колодки не мешают закрытию крышки корпуса. Установите обе крышки на место и подключите к ПК провод питания 220 В.

Включите компьютер и после загрузки Windows откройте утилиту «Управление дисками», кликнув правой кнопкой мыши на меню Пуск и выбрав соответствующую строчку в меню.

Отформатируйте диск и дайте ему подходящее имя. После этого диск можно считать готовым к работе. Например, вы можете использовать его в качестве игрового, разместив на нем файлы игр и тогда они будут очень быстро загружаться.

Либо вы можете перенести на него систему и рабочие файлы с основного HDD с помощью специальной утилиты, и тогда вы получите очень быстрый системный диск и ускорите работу ПК в 2-3 раза. Но после переноса не забудьте на старом HDD отключить загрузочную область, чтобы система загружалась уже с нового SSD.

Кроме того, для переноса системного диска на SSD можно воспользоваться еще одной бесплатной утилитой Backup & Recovery Free.

Выводы

Узнать о том, как подключить SSD-диск к компьютеру, нужно заранее, а не тогда, когда вы все открутили, отвинтили и отключили. Иногда приходится совершать дополнительные настройки, подумать заранее о местоположение ОС.

Проще всего делается это в том случае, когда твердотельный диск вам нужен лишь как вспомогательный инструмент. Тогда достаточно просто его подключить в еще один отсек и разъем. Если же вы хотите сделать его основным, тогда нужно почитать инструкцию по клонированию ЖД и SSD, заранее все настроить и продумать.

Если же вы с нуля собираете ПК и решили просто вместо жесткого диска установить его быстрого «коллегу», не забудьте настроить подключение в БИОСе. Важно установить специальный режим и приоритетность дисков.

И не забывайте читать инструкцию к подключению. Там тоже всегда есть визуальные и простые объяснения.

Как установить SSD в качестве основного диска

В случае установки SSD с интерфейсом SATA в качестве основного и единственного диска следует опираться на все вышеперечисленные советы выше, с той лишь разницей, что после монтажа при включении ПК нужно будет использовать загрузочную флешку с инсталляционным комплектом Windows. При инсталляции ОС просто выберите в качестве системного диска ваш новый SSD.

Одним из недорогих, но весьма быстрых дисков по нашим тестам, является ADATA Ultimate SU630.

Для уменьшения износа твердотельного диска все же рекомендуем использовать второй диск в системе, и именно HDD. Так будет надежней и с точки зрения безопасного хранения личных файлов, т.к. в случае системного сбоя придется форматировать весь SSD без возможности восстановления с него данных.

Настройка в БИОС и установка ОС

Перед началом установки операционной системы на SSD (предпочтительно делать чистую установку с нуля), входим в BIOS (базовая система ввода-вывода) своего компьютера. Самый распространенный вход в BIOS осуществляется нажатием клавиши Delete, несколько реже используются клавиши F1, F2.
Рассмотрим пример настройки BIOS для работы с SSD на ASUS UEFI BIOS:

Заходим в расширенные настройки системы Advanced Mode;

Перемещаемся в настройки Advanced/SATA Configuration и смотрим подключенные устройства. Нужно чтобы SSD был подключен к первому SATA 3, а HDD к SATA 2;

Обязательно помним, что необходимо перевести SATA контроллер в режим AHCI;

Затем переходим в раздел Boot/Hard Drive Priorities и устанавливаем первым загрузочным диском наш новый SSD. Если этого не сделать, то система будет продолжать загружаться с HDD диска;

Сохраняем все наши сделанные настройки и делаем перезагрузку, нажав клавишу F10. Следим за тем, чтобы твердотельный накопитель был выставлен первым среди загрузочных HDD. Для установки Windows первым в загрузке можно оставить и CD/DVD привод. Или же используем разовую первичную загрузку с CD/DVD через клавишу F8 на платах ASUS.

На многих Интернет-ресурсах горе-специалисты рекомендуют при установке SSD копировать, переносить, клонировать или восстанавливать из образа и тому подобное диск С:\HDD с уже установленной ОС. Так делать ни в коем случае не рекомендуется. Будьте готовы к установке ОС «с нуля» после того, как вы поставили на свой компьютер новый SSD диск. Ведь когда ОС устанавливается на HDD диск, то и все службы запускаются для работы именно на HDD. Если же мы делаем перенос системы, заточенной под работу на HDD на SSD, то подавляющее количество служб не только не помогут повышать производительность ОС и компьютера, а станут лишь способствовать быстрейшему износу нового SSD. Для того чтобы SSD диск долговечно и правильно работал под управлением нашей операционной системы, нам ее обязательно нужно установить «с нуля» и на чистый SSD диск.

Далее запускаем установку операционной системы, например, Windows 7.

Задаем основные временные и языковые настройки и доходим до выбора разделов и дисков для установки ОС;

После того, как мы увидели наш неразмеченный ССД (Диск 0), выбираем его для установки системы и нажимаем «Настройка диска»;

Процедуру форматирования диска проводить не нужно. Жмем кнопку «Создать» и создаем раздел на весь доступный размер SSD;

Затем нажимаем «Применить». Система запрашивает 100 МБ под свои нужды – соглашаемся;

Указываем в какой раздел нужно ставить систему, в нашем случае, на Диск 0 Раздел 2, потому что Раздел 1 зарезервирован самой системой и установить на него операционную систему не получится;

Затем запускаем и саму установку операционной системы.

После завершения установки операционной системы не забываем установить все необходимые драйвера, которые идут в комплекте с нашей материнской платой – с диска или же с сайта производителя.

Когда новый SSD диск установлен в компьютер, а система установлена на него, и мы видим, что все работает, стоит задуматься об оптимизации операционной системы для работы с диском на флеш памяти.

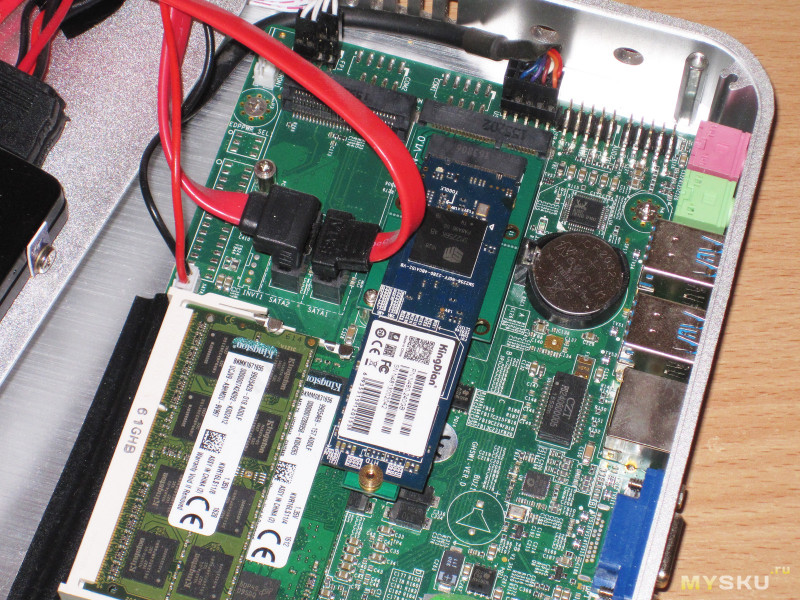

Как установить SSD с интерфейсом M.2

Если в вашей материнской плате нет слота M.2, то SSD диск можно установить через специальный адаптер в слот PCI Express 16x

Слот под интерфейс M.2 имеется практически на всех современных материнских платах, за исключением очень бюджетных. Он удобен тем, что практически не занимает места в системном блоке, не требует подключать к нему интерфейсный кабель и питание. Но главная особенность заключается в том, что такой интерфейс использует шину данных NVMe PCI Express 16x. Т.е. максимальная скорость передачи данных через нее составляет до 3,94 ГБ/с. Напомним, что интерфейс SATA имеет максимальную пропускную способность 600 МБ/с.

Вместе с тем, стоит отметить, что через слот M.2 могут подключаться и накопители с внутренним интерфейсом SATA, у которых и скорость передачи данных будет соответствующая.

Такие носители обычно используются в ультрабуках и недорогих тонких ноутбуках.

Преимущества

Сейчас узнать о том, как подключить SSD-диск к компьютеру SATA, нужно не всем, поскольку большинство пользователей все-таки использует это устройство в компактных девайсах: ноутбуки, нетбуки, планшеты и т. д.

Тем не менее в стационарные компьютеры его также можно установить, поскольку он приносить дополнительные преимущества. Самое главное – он повышает производительность системы. По сравнению с традиционными ЖД он получил меньший размер и вес и увеличил быстродействие. Причем скорость оказалась в 6-7 раз больше. Отсюда такая высокая цена для SSD.

Кроме того, твердотельные накопители начали встраивать в паре с ЖД для образования гибридных жестких дисков. Флеш-память в этом случае стала занята буфером. Хотя, как уже говорилось ранее, иногда она используется как отдельное свободное пространство.

Кроме этого, к основным преимуществам добавилась бесшумность, поскольку устройство немеханическое и не имеет движущихся элементов. Отсюда и высокая механическая стойкость. Считывание файлов происходит стабильно, без перебоев и скачков. Скорость чтения близка к пропускной способности интерфейсов.

Как установить SSD в ноутбук

Для установки твердотельного накопителя с интерфейсом SATA или M.2 нужно лишь проверить наличие свободного (или просто наличие) соответствующего слота. Для этого снимите с тыльной стороны корпуса ноутбука крышку отсека для накопителей и найдите пустой слот. Если в ноутбуке второй разъем SATA не предусмотрен, то придется извлекать старый HDD и устанавливать новый SSD.

Одним из вариантов достаточно емкого и быстрого SSD с SATA интерфейсом за достаточно приемлемые деньги, является модель Samsung MZ-75E500BW из линейки 850 EVO.

Если в материнской плате ноутбука имеется M.2, то он обычно свободен. Но для ноутбуков обычно используют формфактор M.2 с индексом 2242 или 2260, где последние две цифры — длина модуля в мм.

Установка диска и что для этого нужно

Скажу сразу, что установка твердотельного диска не сильно отличается от установки HDD («винчестера» или «жесткого диска», как принято еще их называть). А если и отличается, то представляет собой менее требовательный вариант установки. Почему? Потому как диски SSD:

В комплект некоторых SSD вместе с диском входит специальная переходная панель с 2,5 на 3,5 дюйма (металлическая или пластиковая), который предназначается для установки диска в стандартный отсек для HDD. Существуют переходники и с 2,5 на 5,25 дюймов, в том случае, если мы захотим устанавливать новый диск в слоты для CD/DVD приводов. В некоторых современных компьютерных корпусах производители стали предусматривать специальные слоты под SSD. Если же такой слот не предусмотрен, переходника в комплекте нет или все дисковые отсеки (слоты) заняты, можно расположить наш SSD диск в любом удобном месте внутри системного блока. Закрепить диск можно, используя, например, простые виниловые хомуты.
Липкие ленты или двухсторонние скотчи использовать не рекомендуется – такое крепление надежным не будет.

Итак,

Максимальное быстродействие SSD накопителя будет обеспечиваться при его подключении к разъёму SATA 3. 0 и выше со скоростью до 6 ГБ/сек. На плате он, как правило, отличается от других чёрным цветом и соответствующей маркировкой. При отсутствии каких-либо обозначений для SATA 3.0 стоит ознакомиться с документацией на материнскую плату.

Затем подключаем питание от блока (БП), закрываем системный блок и запускаем компьютер.

SSD диски плохо переносят перегрев. Поэтому при установке нового SSD накопителя нелишним будет позаботиться и об апгрейде систем охлаждения. Можно установить для этого, например, простейший дополнительный вентилятор в боковых частях системного блока. Данный ветродуй отлично охладит не только наш новый SSD диск, но и обычный винчестер.

Компьютер не видит SSD диск, как исправить

Компьютерный магазин
Блог
Диски HDD и твердотельные SSD
Компьютер не видит SSD диск, как исправить

Автор статьи: Сергей Коваль ([email protected])

Опубликовано: 28 июля 2022

На сегодняшний день большинство пользователей выбирают SSD диск. Он отличается более высокой производительностью, низким уровнем энергопотребления и не издает звуков при работе

На практике встречаются ситуации, когда SSD диск не отображается даже в BIOS. Причин этому несколько — разберем их подробнее в материале статьи.

Процесс инициализации

Если система не видит SSD диск, то в первую очередь нужно выполнить его инициализацию. Обычно она проводится автоматическим путем по умолчанию, но из-за некоторых настроек безопасности или какой-то программной ошибки это может не получиться.

Осуществить данный процесс необходимо вручную, что делается следующим способом:

заходим в “Панель управления”;
открываем раздел “Администрирование”;
нажимаем “Управление компьютером”;
выбираем диск, который не отображается во вкладке “Мой компьютер”;
в меню раздела щелкаем “Инициализировать”.

После данных действий появится мастер настройки нового диска, с помощью которого нужно пошагово выполнить инициализацию. В процессе потребуется указать структуру накопителя и файловую систему. После завершения процедуры форматирования можно пользоваться SSD диском.

Не назначена буква накопителю

В операционной системе Windows используется древовидная файловая структура. Соответственно, каждому системному диску назначается буква. Это обозначение в дальнейшем отвечает за ее внутренний адрес. Может случиться так, что ОС не удалось назначить букву автоматически. Тогда это нужно выполнить самостоятельно:

открыть утилиту “Управление дисками”;
щелкнуть правой кнопкой мыши по SSD и нажать “Изменить букву диска (путь к диску)”;
в открывшемся окне нажать “Изменить”;
из списка выбрать букву для накопителя;
завершить операцию клавишей “ОК”.

После выполненных действий указанный диск отобразится в системе и станет доступен для проведения всех стандартных операций.

Отметим, что Windows 10 может не видеть SSD, когда он используется в качестве внешнего диска и подключается через USB.

Накопитель не отформатирован

Если SSD диск исправно отображается в разделе “Мой компьютер”, но при попытке его запустить возникает ошибка — накопитель скорее всего не отформатирован. Об этом также сообщит уведомление при открытии с текстом “Накопитель не отформатирован”. Обычно это происходит при эксплуатации новых дисков, которые раньше не использовались.

Решается проблема вручную с помощью штатных инструментов Windows. Для этого нужно:

открыть контекстное меню “Мой компьютер”;
выбрать раздел “Форматировать” — рекомендуется нажать вариант “Быстрое”;
в качестве файловой системы указать “NTFS” — она оптимизирована именно для работы внутренних и системных накопителей;
щелкнуть кнопку “Начать” и дождаться завершения операции.

По окончании процедуры диском можно полноценно пользоваться.

Следует сказать, что изменять “единицу распределения” (размер кластера) не рекомендуется.

Windows назначает оптимальный по умолчанию. Уменьшать этот показатель желательно только тогда, когда пользователю требуется сэкономить пространство на винчестере, а максимальная производительность принципиального значения не имеет.

Накопитель отображается как “Скрытый”

По аналогии с папками или отдельными файлами SSD накопитель Windows также способен сделать “Скрытым”. Но накопитель здесь скрывается с помощью специализированных сторонних программ. Одной из них является MiniTool PartitionWizard. Накопитель в этом случае работает с сохранением всех своих функциональных свойств, просто не отображается в системе.

Исправить ситуацию можно также с использованием утилиты “Управление дисками”, где в контекстном меню нужного SSD выбрать пункт “Восстановить”.

Неподдерживаемая файловая система при форматировании

Если ранее диск использовался в компьютере под управлением MacOS или Linux, то он был и отформатирован под соответствующую файловую систему.

В этом случае вполне вероятно, что в Windows данный накопитель поддерживаться не будет (к примеру, F2FS, EXT4 и пр.).

Чтобы решить проблему, SSD необходимо отформатировать повторно и в процессе указать совместную ФС: NTFS, exFAT. Данная процедура пошагово описана в предыдущих разделах статьи.

Неправильные настройки BIOS

В BIOS определенных цифровых устройств предусмотрена функция самостоятельного выбора того, какой из подключенных накопителей нужно инициализировать, а какой проигнорировать (в целях безопасности). Здесь требуется проверить, включен ли по умолчанию режим инициализации при подключении диска. Этот пункт обычно находится в разделе “Device Configuration”.

В некоторых случаях пользователи сталкиваются с тем, что SSD накопитель не видит Windows 7. Здесь нужно проверить не только настройки BIOS, но и наличие соответствующего драйвера для подключенного диска. Определенным дискам нужна его установка для нормальной работы.

Иначе контроллер правильно не инициализируется и диск не будет показываться. Необходимость драйвера для конкретного накопителя следует уточнять у производителя, либо посмотреть в технических характеристиках устройства.

Другой проблемой может быть, что на платах не всегда доступны все слоты. Некоторые слоты могут делить линии с дополнительным usb или sata контроллером и пока их принудительно не отключить, nvme диск не будет определяться. Данный случай актуален, если вы используете адаптер m.2 для подключения диска через pci-e слот.

Неисправность кабеля

Если на кабеле SATA имеются повреждения, то система может не увидеть SSD. Рекомендуется проверить все соединения между материнской платой и накопителем на наличие изгибов и заломов кабеля. Данные дефекты приводят к повреждению проводов внутри изоляции, даже при учете нормального внешнего состояния материала. В этом случае кабель лучше заменить.

Желательно использовать проводники длиной менее одного метра, так как более длинные часто выпадают из разъемов. Плотность подключения к портам SATA должна быть достаточной, чтобы не нарушались функциональные свойства устройств.

Пару слов в итоге

Как видим, существует несколько причин, по которым компьютер не видит SSD диск. Если все вышеуказанные варианты решения проблем не оказали должного результата, то скорее всего неисправен сам накопитель. Это может быть заводской брак или механическое повреждение устройства. В этом случае помочь смогут только профильные специалисты сервисного центра, которые выполнят диагностику и возможный ремонт накопителя.

Все посты
KVM-оборудование (equipment)
Powerline-адаптеры
Безопасность (security)
Беспроводные адаптеры
Блоки питания (power supply)
Видеокарты (videocard)
Видеонаблюдение (CCTV)
Диски HDD и твердотельные SSD
Дисковые полки (JBOD)
Звуковые карты (sound card)
Инструменты (instruments)
Источники бесперебойного питания (ИБП, UPS)
Кабели и патч-корды
Коммутаторы (switches)
Компьютерная периферия (computer peripherals)
Компьютеры (PC)
Контроллеры (RAID, HBA, Expander)
Корпусы для ПК
Материнские платы для ПК
Многофункциональные устройства (МФУ)

Модули памяти для ПК, ноутбуков и серверов
Мониторы (monitor)
Моноблоки (All-in-one PC)
Настольные системы хранения данных (NAS)
Ноутбуки (notebook, laptop)
Общая справка
Охлаждение (cooling)
Планшеты (tablets)
Плоттеры (plotter)
Принтеры (printer)
Программное обеспечение (software)
Программное обеспечение для корпоративного потребителя
Проекторы (projector)
Процессоры для ПК и серверов
Рабочие станции (workstation)
Распределение питания (PDU)
Расходные материалы для оргтехники
Расширители Wi-Fi (повторители, репиторы)
Роутеры (маршрутизаторы)
Серверы и серверное оборудование
Сетевые карты (network card)

Сетевые фильтры (surge protector)
Сканеры (scanner)
Телекоммуникационные шкафы и стойки
Телефония (phone)
Тонкие клиенты (thin client)
Трансиверы (trensceiver)
Умные часы (watch)

Как подключить SSD к материнской плате

Установка SSD (твердотельного накопителя) на новую сборку является обязательной, так как ее преимущества слишком велики, чтобы их игнорировать. Без SSD ваш компьютер будет иметь более медленное время загрузки и время загрузки приложений. Также существует значительная разница во времени запуска приложений в системе без SSD.

Хотя их установка довольно проста, новичок и даже любитель ПК могут испытывать трудности с обнаружением порта SSD и подключением его кабелей. Помня об этом, мы здесь, чтобы провести вас через процесс подключения SSD к материнской плате.

Содержание

Тип твердотельного накопителя (SSD)

Прежде чем начать, вы должны знать, что существует пять различных типов твердотельных накопителей. Мы проведем вас через процесс подключения каждого из этих дисков к материнской плате. Тем не менее, при выполнении этих шагов всегда рекомендуется держать под рукой руководство пользователя производителя материнской платы.

2,5-дюймовый твердотельный накопитель

Твердотельный накопитель mSATA

Твердотельный накопитель M.2 NVMe

Твердотельный накопитель M.

2 SATA

SSD PCIe

Среди этих типов твердотельных накопителей mSATA и M.2 SATA используются в ноутбуках и планшетах.

Поэтому подробно останавливаться на установке этих компонентов мы не будем. Однако, поскольку их установка довольно проста и аналогична установке NVMe, этот процесс кратко упоминается в разделе «Установка SSD M.2 NVMe ».

Установка различных типов твердотельных накопителей

Ниже мы объяснили, как устанавливать твердотельные накопители на материнскую плату в зависимости от типа накопителя.

Установка 2,5-дюймового твердотельного накопителя

2,5-дюймовый твердотельный накопитель является одним из наиболее часто используемых устройств хранения данных при сборке ПК. С точки зрения бюджета, это первый выбор большинства сборщиков ПК. Однако их установка может вызвать затруднения, поскольку для этого требуется два кабеля.

Кабель SATA (соединяет материнскую плату и SSD)

Кабель питания

Вставьте 2,5-дюймовый твердотельный накопитель в монтажный кронштейн

Кабель SATA обычно поставляется с материнской платой, а кабель питания — от блока питания (БП). Перед их подключением сначала нужно прикрутить SSD к корпусу CPU.

Поместите SSD на 3,5-дюймовый металлический монтажный кронштейн, который входит в комплект поставки корпуса ЦП. Эти прямоугольные кронштейны предназначены для хранения таких устройств, как SSD и HDD.
Теперь совместите и ввинтите отверстия для винтов SSD в отверстия кронштейна.

При закреплении SSD в кронштейне убедитесь, что порты SSD легко доступны, так как вам нужно вставить кабель питания и кабель SATA.

Подключение SSD к материнской плате и блоку питания

После того, как вы закрепили SSD в кронштейне, пришло время вставить кабели. Вам нужно вставить два кабеля в SSD при подключении его к материнской плате.

Один кабель SATA , а другой для блока питания . Порт, в который вы вставляете кабель питания, относительно шире, чем порт SATA, поэтому их будет легче различить.

Материнская плата обычно включает в себя кабели SATA, а не SSD. Оба конца кабеля SATA одинаковы, поэтому не имеет значения, какой конец вы вставляете в SSD.

Вставьте один конец этого кабеля в SSD . Вы можете вставлять эти кабели только одним способом, поэтому, если вы не можете вставить их определенным образом, переверните кабель и повторите попытку.
Чтобы вставить другой конец кабеля SATA в материнскую плату, необходимо сначала найти порт SATA. Один из простых способов — проверить кабель SATA.

Кабель будет иметь Г-образный порт. Итак, на материнской плате ищите любую Г-образную колодку. Эти разъемы SATA обычно находятся на одной из сторон материнской платы.

Эти слоты SATA могут быть даже параллельны друг другу. Если вы не можете найти разъем SATA на материнской плате, вы всегда можете см. руководство пользователя.

Найдя разъем SATA на материнской плате, вставьте другой конец кабеля в любой из этих разъемов.

Подключение SSD к блоку питания

Теперь необходимо подать питание на SSD, подключив его к блоку питания.

Найдите кабель, идущий от блока питания. У этого кабеля будет широкий конец, который вы сможете распознать, проанализировав порт питания на SSD.
Опять же, кабель питания от БП входит внутрь SSD только в одну сторону, поэтому если не получается вставить кабель, переверните его и повторите попытку.

Как вы входите в BIOS вашей материнской платы, чтобы проверить, обнаруживает ли ваша система SSD. Если нет, убедитесь, что кабели питания полностью вставлены как в блок питания, так и в твердотельный накопитель.

Установка твердотельного накопителя M.2 NVMe

Твердотельный накопитель M.2 NVMe (энергонезависимая память Express) представляет собой компактную версию 2,5-дюймового твердотельного накопителя со многими дополнительными функциями. Это тонкий прямоугольный чип, который можно разместить непосредственно на материнской плате.

В отличие от 2,5-дюймового SSD, M.2 NVMe не требует отдельного источника питания. Кроме того, не нужны никакие кабели, так как он напрямую подключается к материнской плате.

Существует два основных типа M.2 NVMe в зависимости от типа разъемов:

Ключевой разъем M+B: Этот тип разъема имеет два зазора.
Разъем М-ключа: Имеют небольшой зазор на одной стороне разъема.

Итак, если у вас есть твердотельный накопитель NVMe с разъемом M-ключ, но на материнской плате нет этого разъема, вам может потребоваться заменить NVMe на разъем ключа M+B.

Найдите слоты NVMe

Чтобы установить диски NVMe на материнскую плату, сначала необходимо найти слоты NVMe.

Слот PCIe

Слоты M.2 обычно расположены рядом со слотом PCIe на материнской плате . Вы можете узнать слоты PCIe на материнской плате по их длинной структуре.

Однако слоты PCIe очень похожи на слоты DIMM (которые содержат оперативную память). Слоты DIMM будут иметь замки на двух концах, а слоты PCIe будут иметь замки только на одном конце.

Если вы не можете найти слоты M.2, возможно, на них установлена термозащита. Термозащита — это металлический радиатор, входящий в состав большинства материнских плат высокого класса, которые устанавливаются поверх M.2 NVMe. Вам нужно снять эту металлическую крышку, чтобы открыть слоты M.2 NVMe.

Слот PCIe с экраном

Пожалуйста, обратитесь к руководству пользователя материнской платы, если есть какие-либо проблемы с поиском слотов M.2.

Найдя слоты PCIe, вы легко сможете найти слоты M.2. Проверьте наличие таких слов, как M2_1, M2_2 рядом со слотами PCIe.

Эти модули NVMe лежат на материнской плате ровно или горизонтально, поэтому порт M.2 не следует путать с разъемами PCIe x1 или x4, которые расположены вертикально.

Установка M.2 NVMe

Найдя слоты NVMe на материнской плате, выполните следующие действия, чтобы вставить диск NVMe в слоты NVMe.

Вставьте их, совместив зазор на чипе NVMe с зазором в слоте NVMe.
После того, как вы надежно закрепите микросхему на плате, закрутите ее на место. Этот винт входит в комплект материнской платы.

Предупреждение: Не затягивайте этот винт, так как он предназначен только для удержания SSD от отрыва.

3. После того, как вы закрепите его на месте, вам придется снова вставить металлический радиатор, если вы его предварительно удалили.

Твердотельный накопитель PCIe

Это специальный твердотельный накопитель, который стоит дороже и имеет больше функций, чем стандартный M.2 NVMe и 2,5-дюймовый твердотельный накопитель. Эти диски устанавливаются в слоты PCIe x4 материнской платы. Они, как и твердотельные накопители NVMe, питаются от материнской платы и не требуют отдельного кабеля питания.

Найдите слоты PCIe x4

Твердотельный накопитель PCIe вставляется в слоты PCIe x4 на материнской плате. Таким образом, если на вашей материнской плате отсутствует этот слот, вам может потребоваться перейти на другой SSD.

Найти слоты PCIe x4 довольно просто, так как они расположены рядом со слотами PCIe x16 (которые удерживают видеокарту) и почти вдвое меньше. Анализ PCIe SSD — еще один способ найти слот PCIe x4.

Сравните длину интерфейса (золотые полоски, соединяющие его с материнской платой) с длиной слотов PCIe. Если длины совпадают, слоты PCIe x4.

Если при поиске слота PCIe x4 возникают проблемы, всегда можно обратиться к руководству пользователя материнской платы.

Снимите крышку заднего слота PCIe и вставьте твердотельный накопитель.

Чтобы установить твердотельный накопитель PCIe, необходимо сначала снять металлическую деталь, удерживающую скобу PCIe, с задней части ЦП.

Открутите два винта параллельно слотам PCIe x4
Снимите металлическую скобу.
Теперь вставьте SSD в слоты PCIe x4.
Привинтите SSD к заднему кронштейну SSD PCIe.

Поскольку для этого SSD не требуется кабель питания, вы можете просто подключить его и настроить в BIOS.

Как установить 2,5-дюймовый твердотельный накопитель

Поиск Kingston. com

Чтобы начать, нажмите «Принять» ниже, чтобы открыть панель управления файлами cookie. Затем коснитесь или щелкните кнопку «Персонализация», чтобы включить функцию чата, затем «Сохранить».

Ваш веб-браузер устарел. Обновите свой браузер сейчас, чтобы лучше работать с этим сайтом. https://browser-update.org/update-browser.html

июль 2021

Производительность ПК
Личное хранилище
SSD
САТА
ПК своими руками
Клиентский твердотельный накопитель

Дом блога

Замена или модернизация вашего накопителя на SSD (твердотельный накопитель) может повысить общую скорость вашего настольного ПК и ноутбука. Вы можете дать вашему малопроизводительному ПК или ноутбуку столь необходимое улучшение, просто установив твердотельный накопитель.

Установить SSD несложно, и вы можете сделать это самостоятельно, не выходя из дома. Не имея ничего, кроме отвертки и руководства пользователя системы, узнайте, как установить 2,5-дюймовый твердотельный накопитель на настольный ПК или ноутбук, следуя нашему простому руководству по установке 2,5-дюймового твердотельного накопителя.

Шаг 1. Подготовка рабочего места

Вам потребуется подготовить рабочее место для безопасной и правильной установки нового твердотельного накопителя Kingston 2,5 дюйма. Рекомендуется очистить рабочее пространство от всего, что может накапливать статическое электричество, поскольку оно может повредить ваш новый 2,5-дюймовый твердотельный накопитель.

Соберите свои припасы. Вам понадобится ваш компьютер, отвертка и новый твердотельный накопитель Kingston 2,5 дюйма, а также руководство пользователя вашего компьютера.
Сделайте резервную копию важных файлов. Прежде чем приступить к установке 2,5-дюймового твердотельного накопителя, сохраните важные файлы из старого хранилища компьютера на внешний твердотельный накопитель, USB-накопитель или в облачное хранилище.
Не торопитесь. У вас есть все необходимое для установки нового 2,5-дюймового твердотельного накопителя. Ваш компьютер может немного отличаться от показанного, но процесс должен быть таким же. Внимательно прочитайте каждый шаг. Если у вас возникли трудности с идентификацией компонентов вашего компьютера, обратитесь к руководству пользователя вашего компьютера.

Шаг 2. Установка 2,5-дюймового твердотельного накопителя

Полностью выключите систему.
После полного выключения системы отсоедините кабель питания и аккумулятор. Извлекайте аккумулятор только в том случае, если вы устанавливаете 2,5-дюймовый твердотельный накопитель в ноутбук. Обратитесь к руководству пользователя, чтобы узнать, как безопасно извлечь аккумулятор.
Разрядите остаточное электричество в вашем ПК, удерживая кнопку питания в течение пяти секунд. Если вы устанавливаете 2,5-дюймовый SSD в ноутбук, разрядите аккумулятор. Вы захотите разрядить потенциальное статическое электричество, которое могло накопиться в аккумуляторе вашего ноутбука. Извлеките аккумулятор и удерживайте кнопку питания на ноутбуке в течение пяти секунд, чтобы разрядить остаточное электричество.
Откройте корпус ПК. Каждый кейс устроен по-разному, поэтому обратитесь к руководству пользователя, чтобы узнать, как правильно открыть кейс.
Заземлитесь в качестве меры предосторожности. Прикоснитесь к металлической поверхности, на которой нет краски или покрытия, чтобы разрядить остаточное электричество, накопленное в вашем настольном ПК.
Найдите отсек для хранения. Для настольных ПК некоторые отсеки для хранения и существующие жесткие диски намного больше, чем SSD стандартного размера. Если это относится к вашему настольному ПК, вам понадобится переходник SSD с 2,5 на 3,5 дюйма, чтобы SSD подходил соответствующим образом. Точное расположение и размер отсека для хранения см. в руководстве пользователя.
Вставьте твердотельный накопитель Kingston 2,5 дюйма в отсек для хранения. Не вставляйте SSD в отсек для хранения. Он должен легко подключаться без необходимости принудительного подключения.
Чтобы установить SSD в качестве дополнительного диска, используйте кабель SATA и подключите один конец кабеля к разъему SATA на материнской плате. Подключите другой конец кабеля SATA к твердотельному накопителю Kingston. Затем используйте доступный кабель питания SATA, идущий от блока питания вашей системы, и подключите кабель к твердотельному накопителю Kingston. Обратитесь к руководству пользователя, чтобы узнать, как подключить все кабели SATA к твердотельному накопителю Kingston.
Соберите компьютер. После установки 2,5-дюймового твердотельного накопителя снова соберите компьютер.
Включите компьютер. Ваш ПК или ноутбук должен загружаться с нового 2,5-дюймового твердотельного накопителя. Затем клонируйте все содержимое со старого накопителя на новый 2,5-дюймовый твердотельный накопитель.

Шаг 3. Клонирование 2,5-дюймового твердотельного накопителя

2. Загрузите программное обеспечение для клонирования. Если вы не получили ПО для клонирования Acronis в составе комплекта Kingston SSD, загрузите ПО для клонирования Acronis здесь. Вам нужно будет активировать программное обеспечение, создав учетную запись и следуя инструкциям по активации.
Запустите приложение. После завершения активации программного обеспечения Acronis для клонирования запустите OEM-приложение Acronis True Image и щелкните Клонировать диск.
Выберите метод клонирования. Выберите метод автоматического клонирования и нажмите «Далее».
Выберите исходный диск. Выберите исходный диск, который вы хотите клонировать, и нажмите «Далее».
Выберите целевой диск. Выберите целевой диск, который вы хотите клонировать, и нажмите «Далее».
Резюме. Убедитесь, что вы выбрали правильный исходный и целевой диски. Вы также можете просмотреть изменения на целевом диске в разделе «До и после». Щелкните Приступить, чтобы начать операцию передачи данных.
Передача данных. Появится уведомление о том, что пришло время перезагрузить компьютер. Закройте все другие открытые приложения и нажмите «Перезагрузить», когда будете готовы.
В системе загрузится приложение клонирования Acronis, и начнется операция переноса данных. Когда передача данных будет завершена, ваш компьютер выключится.
Процесс клонирования завершен. Пока компьютер полностью выключен, вы можете удалить свой старый накопитель. Как только вы снова включите компьютер, он загрузится с нового 2,5-дюймового твердотельного накопителя.

Шаг 4: загрузите SSD Manager

Kingston® SSD Manager — это приложение, которое предоставляет пользователям возможность отслеживать и управлять различными аспектами своих SSD Kingston. Вы сможете отслеживать состояние, состояние и емкость SSD. Загрузите Kingston SSD Manager и выполните процесс установки здесь.

После загрузки запустите диспетчер SSD. Это программное обеспечение позволяет вашему SSD получать обновления производительности и повышать производительность вашего нового SSD за счет использования системных ресурсов для повышения производительности.
Запустите ПО SSD Manager и следуйте процессу установки. При первом запуске диспетчер SSD просканирует ваш компьютер или ноутбук на наличие дисков.
Вы завершили установку Kingston SSD Manager. Может потребоваться перезагрузка компьютера после завершения установки.

Поздравляем с установкой нового твердотельного накопителя Kingston 2,5 дюйма! Вы сможете ощутить преимущества твердотельных накопителей и увидеть улучшение производительности вашего компьютера, начиная со времени загрузки и заканчивая скоростью обращения к хранилищу.

#Кингстонс тобой

Как установить 2,5-дюймовый твердотельный накопитель SATA в ноутбук

Мы шаг за шагом проведем вас через процесс установки.

Установите SSD в настольный ПК

SSD легко установить в настольный ПК. Мы покажем вам, как это сделать.

Как отформатировать жесткий диск или SSD, чтобы стереть его навсегда!

Узнайте, как стереть твердотельные накопители, жесткие диски или любые другие носители данных, чтобы данные действительно исчезли навсегда.
