Как подключить камеру заднего вида к магнитоле самостоятельно

Камерой заднего вида на автомобиле сегодня никого не удивишь. Если она не представлена в штатной установке, то автолюбитель всегда имеет возможность установить гаджет отдельно. Закрепить и провести провода от видеокамеры по салону несложно. Но после установки встаёт вопрос о том, на какой прибор будет передаваться изображение. Рассмотрим вариант с магнитолой, оборудованной монитором.

Подключение камеры заднего вида можно произвести беспроводным методом через Вай-фай или Блютуз. Но в этом случае возможна задержка подачи изображения на 1–2 секунды, и водитель, начиная манёвр, может не заметить, к примеру, пешехода, решившего обойти его автомобиль сзади.

Подключать видеокамеру заднего вида с помощью проводов можно как к штатной магнитоле, так и нештатной.

Нештатная магнитола

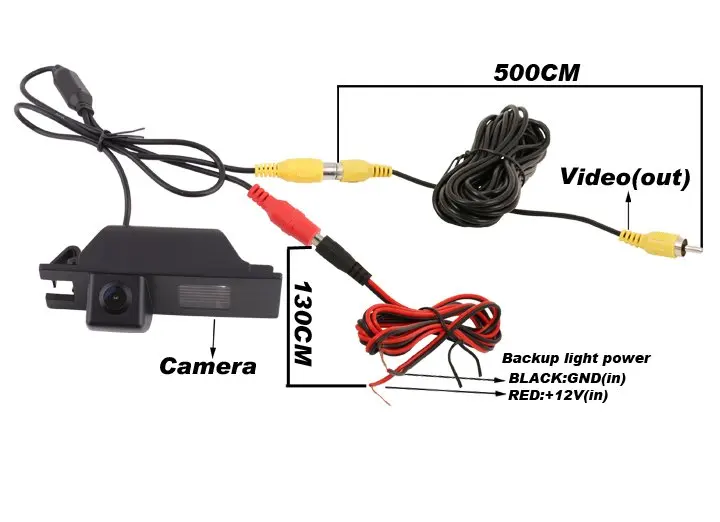

В этом случае чаще всего используется видеовход с разъёмом RCA. Магнитола также должна быть оснащена специальным сигнальным проводом с маркировкой «Reverse» или «Back».

Принцип действия таков:

• камера подпитывается к фонарю заднего хода;
• он загорается, когда водитель включает заднюю передачу, подавая на камеру напряжение в 12В;
• в это время магнитола переключается на режим заднего хода, немного приглушает звук, а на экране появляется изображение с видеокамеры сзади.

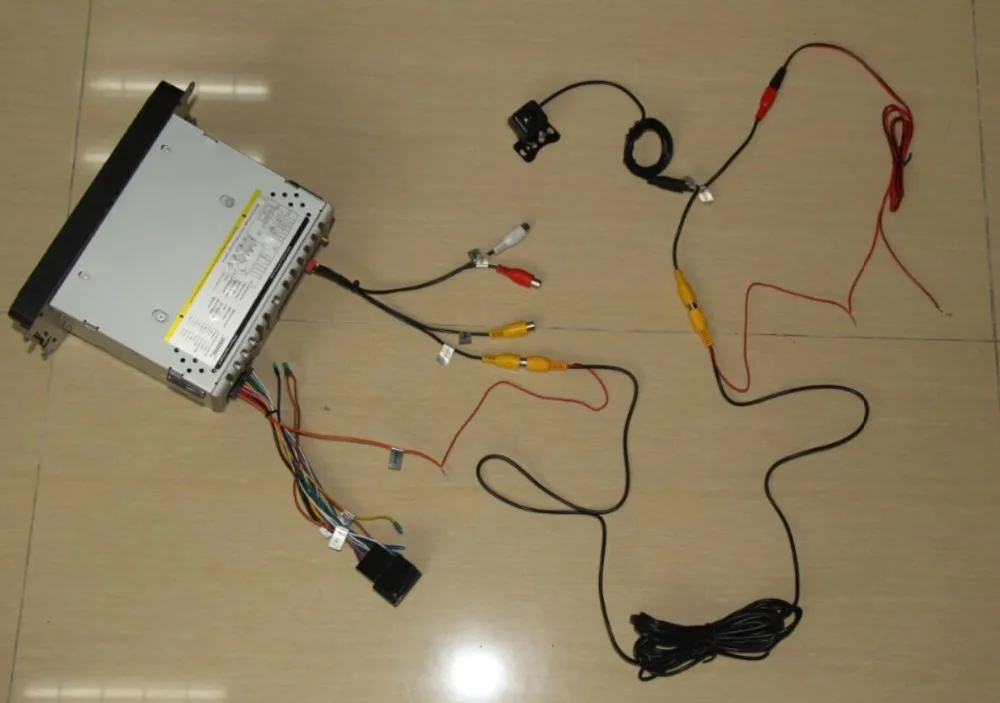

Если автомагнитола уже установлена в салоне, а видеокамеру только собираетесь покупать, заранее убедитесь, что в устройстве присутствует разъём под передачу видео на магнитолу. Производители могут оснащать гаджеты разъёмами разных типов, так что нужно не промахнуться, выбрав подходящую модель.

Обычно в коробке из-под автомагнитолы остаётся незадействованный кабель для видео. Так что покопайтесь и найдите, чтобы не покупать новый. Иногда, но довольно редко, RCA расположен на задней крышке автомагнитолы.

@asx-club.su

Штатная магнитола

Ожидать установки камеры заднего вида производителями обычно не приходится. Разве что покупаете транспортное средство премиального сегмента.

Возможны случаи, когда штатная камера выходит из строя, и её всё равно приходится заменять другой.

Тут нужно быть очень внимательным. Ведь чаще всего штатные камеры работают от питания в 6В, а нештатные — от 12В. У некоторых «японцев» этот показатель вообще 9В. Так что заменить один прибор другим не получится — придётся использовать адаптер.

Если камеру заднего вида будете покупать, предварительно разберитесь с соответствием разъёмов у магнитолы и будущего гаджета. Эту информацию можно узнать на сайтах производителей или же на форумах автолюбителей.

Если уже приобрели камеру, а RCA-входа не наблюдаете, придётся его подпаять или же заменить штатную автомагнитолу на нештатную.

Далеко не в каждом салоне удастся раскурочить штатную магнитолу и установить на её место нештатную. В этом случае можно задействовать другую фишечку — воспользоваться транскодером GVIF, RGB, LVDS.

Этот видеоинтерфейс способен помочь вывести изображение с установленной вами камеры на установленный производителем дисплей магнитолы. Он, кстати, поможет получить картинку и с TV-тюнера, и с навигационного блока. Проблема в том, что его цена может в несколько раз превышать стоимость самой камеры заднего вида, и далеко не каждый согласится так раскошелиться.

В современных моделях авто Nissan Qashqai и X-Trail как раз такая безвыходная ситуация. Стандартный разъём RCA отсутствует, а перепрошить магнитолу под силу далеко не каждому автопользователю.

Получается, что подключив камеру к магнитоле, не добьётесь нормальной работы устройств, пока не установите соответствующую прошивку. При этом риск испортить магнитолу, превратив в ненужное дополнение к салону, очень велик.

Так что рекомендуется лезть в подобные дебри только хакерам экстра-класса. А всем остальным лучше довериться профессионалам, которые произведут подключение камеры заднего вида к магнитоле с неизменно положительным результатом.

Оценить статью

1. 5
2. 4
3. 3
4. 2
5. 1

0

Понравилась статья? Поделиться с друзьями:

Похожие статьи

Схема подключения камеры заднего вида к автомагнитоле

Содержание

1. Парктроник или камера заднего вида
2. На что смотреть при выборе
3. Что сделать перед установкой
4. Подключение камеры
5. Методы установки
6. Монтаж
7. Электронная составляющая
8. Вывод изображения
9. Возможные неисправности

Камера заднего вида повышает безопасность во время движения и позволяет неопытным водителям еще больше контролировать обстановку на дороге или во время парковки. Для подключения этого устройства требуются минимальные навыки, поэтому с такой задачей справится даже новичок.

Парктроник или камера заднего вида

Парктроники появились раньше камер заднего вида, в большинстве новых автомобилей они уже предустановлены. Эти устройства имеют от 4 до 8 датчиков, которые обеспечивают безопасность транспортного средства. С его помощью через звуковой сигнал или дисплей происходит оповещение, что машина приближается к препятствию. По мере этого усиливается сигнал или загораются лампочки.

Они исправно работают независимо от погоды и загрязнения датчика, считаются универсальными, поскольку подходят не только для парковки, но и совершения маневров. Главный недостаток — потребность в создании отверстий на бампере для их установки. Также они не сигнализируют об открытом люке, яме, арматуре или камне.

Камера заднего вида дает дополнительный обзор, обычно она подключается к автомагнитоле. Она передает картинку на монитор, который стоит на передней панели. Камеру заднего вида легко установить на автомобиль, при этом она отображает картинку с реальным пространством и водитель сам решает, когда нужно тормозить. Эта техника передает больше информации, поэтому она становятся более выгодна, чем парктроник.

Интересно! В каждой камере заднего вида есть опция разметки, она помогает адекватно оценить свободное место, чтобы понять, сможет ли там припарковаться автомобиль.

На что смотреть при выборе

Перед подключением камеры заднего хода потребуется выбрать ее в магазине. При этом учитывают сразу несколько параметров:

• Способ крепления. Рамка под номером считается самым простым вариантом, но в этом случае знак должен располагаться на крыше багажника, а не бампере. Также возможен вариант с плафоном, а вот от врезных изделий лучше отказаться.
• Вид сенсора. Обычно используется CMOS-сенсор, но он плохо работает в темноте. Для него устанавливают светодиодную подсветку или подключают элементы автомобиля. Также есть сенсоры типа CDD,  они лишены недостатков, но стоят в несколько раз дороже.
• Разметка. В 80% устройств эта функция встроена в устройство, но лучше уточнить это перед покупкой. Она работает только в том случае, если устройство стоит на той высоте, которую рекомендовал производитель.

• Защита от воды. Если корпус камеры заднего вида не устойчив к влаге, реагентам или загрязнениям, то устройство не проработает больше 2 лет.
• Качество картинки. Чтобы устройство использовалось в полной мере, оно должно передавать качественную картинку.

Что сделать перед установкой

Перед тем как подключить камеру заднего вида к магнитоле, необходимо определить расположение основных элементов и подготовить для этого инструменты.

Сначала определяют место, где расположится устройство. Обычно его ставят под номерной знак, но перед этим оценивается частота загрязнений и то, насколько устойчива камера заднего вида к воздействию извне.

Совет! При выборе места оценивается эстетика и то, какой ракурс откроется после установки камеры. От этого зависит то, насколько приближенной к реальности получится картинка.

Перед установкой камеры заднего вида подготавливают набор отверток, изоленту, дрель, саму камеру и кабель. В некоторых случаях шнуры не входят в комплект, поэтому их приходится покупать отдельно. Набор инструментов зависит еще и от того, какая камера заднего хода подключается к автомобилю: если используются беспроводные передатчики, то дополнительный кабель не потребуется.

Подключение камеры

Методы установки

Перед распиновкой камеры заднего вида выбирают место, где ничего не будет мешать обзору. Ниша под задним бампером считается лучшим решением. Устройство фиксируют над номером. Камеру располагают так, чтобы устройство оказалось не слишком сильно утоплено, иначе часть картинки займет бампер машины.

Еще один вариант, как установить камеру заднего вида — поставить ее внутрь салона на заднее стекло. В таком случае часть картинки займет багажник, но при этом устройство останется защищенным от грязи и мародеров. Также качество картинки станет хуже из-за стекла, которое становится преградой.

Монтаж

Камера заднего вида питается от автомобиля, поэтому ее подключают к аккумулятору на 12 V. Перед этим необходимо изучить распиновку камеры заднего вида, но здесь не нужны специальные знания. Его устанавливают таким образом, чтобы на монитор выходила картинка.

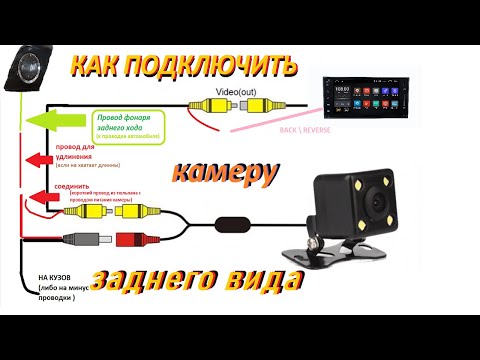

Схема подключения камеры заднего вида к магнитоле представлена ниже. Устройство фиксируют плюсом к магнитоле. Чтобы найти разъем и разобраться с распиновкой камеры заднего вида, потребуется найти проводку, которая подсвечивает номерной знак.

Если устройство не имеет встроенной функции, то его подключают к задним фонарям, которые находятся в области торпеды. Везде используют только плюсовой провод и дополнительно устанавливают крепление, если того требует конструкция.

Электронная составляющая

Для подключения камеры заднего вида к магнитоле придется использовать реле и вывести подсветку к фонарю заднего хода. Если у человека уже есть опыт работы с такой проводкой, то он справится с этой задачей. В этом случае стоит придерживаться всего нескольких правил:

• провода ставят так, чтобы они не перетирались со временем;
• для обмотки и дополнительной фиксации используют изоленту;
• после монтажа элементы не должны свободно болтаться;
• если дома есть стяжки, то лучше использовать их для дополнительной фиксации;
• для установки проводов лучше использовать уже существующие отверстия, а не делать новые;
• в некоторых автомобилях придется дополнительно брать герметик, поскольку обычной фиксации станет недостаточно;
• всю проводку прокладывают вдоль порогов либо уже под потолком за обшивкой.

Интересно! Изображение может выводиться на любое устройство с экраном, а не только автомагнитолу.

Вывод изображения

Чтобы завершить подключение камеры заднего вида к магнитоле, необходимо вывести картинку на экран устройства. Для этого его подключают к фонарю заднего хода, проверяют, есть ли питание и провод, по которому идет основной сигнал. Далее устройство включают и в настройках ищут пункт для включения камеры заднего вида. Затем на мониторе появляется картинка.

Возможные неисправности

Даже если человек предварительно разобрался с тем, как установить камеру заднего вида, у него могут возникнуть трудности, связанные с этим процессом:

• Не происходит автоматического подключения. Это происходит при наличии перегоревшей лампочки в электронике или устройстве, которое работает с перебоями.
• Показывает все в зеркальном отражении. Требуется проверить корректность настроек или повторно установить устройство.
• Запотевает камера. Такое бывает при проникновении влаги или грязи в объектив.
• Картинка рябит. Такое бывает при сильной выбрации двигателя, поэтому требуется более плотная установка всех деталей.

При появлении проблем во время этого процесса стоит перепроверить все комплектующие или корректность их установки. Если не получается самостоятельно устранить неисправность, то необходимо обратиться в сервисный центр.





Как вам статья?

Как подключить камеру заднего вида к головному устройству

Как подключить камеру заднего вида к головному устройству ?

Установка камеры заднего вида — отличный способ повысить безопасность вашего автомобиля. Независимо от того, выезжаете ли вы с места для парковки или заезжаете на него, наблюдение за тем, что находится позади вас, может помочь вам избежать несчастных случаев. И если вы когда-нибудь окажетесь в чрезвычайной ситуации, наличие резервной камеры может спасти вам жизнь.

В большинстве случаев люди думают, что подключить камеру заднего вида к головному устройству сложно. Это довольно просто, если у вас есть подходящие кабели и вы знаете, какие порты использовать. Ниже приведено краткое руководство по подключению камеры заднего вида к головному устройству.

Содержание

Как подключить резервную камеру к головному устройству

Инструменты для установки

Вам понадобится несколько инструментов, чтобы выполнить работу правильно. К ним относятся:

• Отвертка (для снятия панелей и винтов)
• Щипцы для зачистки проводов (для резки и зачистки проводов)
• Изолента (для склеивания соединений)
• Дрель и сверла (для проделывания новых отверстий) )
• Мультиметр

Имея под рукой все эти инструменты, вы сможете установить камеру заднего вида практически в любом автомобиле.

Выберите место для установки камеры заднего вида

Лучшее место для установки камеры заднего вида — сзади автомобиля, возле номерного знака. Это место дает вам лучший обзор того, что находится позади вас при резервном копировании.

Установка камеры заднего вида

Начните с уборки рабочего места и разложите инструменты и материалы. Это поможет сделать работу более гладкой.

С помощью дрели проделайте отверстие в выбранной области для установки камеры. Прежде чем сверлить, проверьте, что находится на другой стороне панели, чтобы не повредить ее.

Протяните кабель снаружи автомобиля внутрь через только что проделанное отверстие.

Теперь камера заднего вида приведена в порядок.

Следующим шагом будет придание ему силы. Фонарь заднего хода — лучший вариант, так как он загорается только тогда, когда автомобиль движется задним ходом. Вам нужно будет найти положительный провод и отрицательный провод. Чтобы проверить вашу схему, вам понадобится мультиметр.

Чтобы измерить напряжение постоянного тока, установите мультиметр на соответствующую настройку, а затем подключите провода к каждому из проводов.

Когда ваш автомобиль движется задним ходом, вы должны увидеть около 12 вольт. Если мультиметр показывает отрицательное значение, полярность обратная, и вам нужно поменять местами выводы.

Как только вы нашли положительный и отрицательный провода, вы можете выполнить подключение.

Для этого конкретного соединения мы будем использовать метод военного сращивания. Это включает в себя зачистку провода, проделывание отверстия в жилах, чтобы разделить их, и взятие провода от резервной камеры, в данном случае нашего положительного красного провода, и вставку его через разделенные медные жилы, скручивая его вокруг провода. Затем нам нужно изолировать его с помощью скотча.

Теперь, когда мы подключили положительный провод, нам нужно повторить этот шаг для заземления.

Подключение камеры заднего вида к головному устройству Подключение камеры заднего вида к головному устройству

Теперь, когда наш видеокабель проложен до передней части автомобиля, нам нужно подключиться к головному устройству. Если вам нужна максимально чистая установка, используйте оригинальную заводскую проводку для вашего автомобиля.

Найдите видеовход и обратный провод на задней панели головного устройства. В этом конкретном случае у нас есть желтый видеовход RCA и красный провод для нашего обратного триггера. Теперь, когда у нас есть провода видео и обратного триггера, идущие к задней части нашего головного устройства, мы можем выполнить соединения.

Подключите один конец видеокабеля к видео входу на задней панели головного устройства, затем возьмите другой конец и подключите его к нашей резервной камере.

Теперь для проводки реверса мы будем использовать стыковой разъем. Зачистите оба конца провода и вставьте их в разъем. Обожмите разъем, пока он не будет туго затянут, и закрепите соединение лентой, чтобы убедиться, что оно надежно. На этом установка вашей камеры заднего вида будет завершена!

Проверка камеры заднего вида

Теперь, когда у нас есть соединения, мы можем протестировать их, чтобы убедиться, что все работает правильно. Включите задний ход, и вы должны увидеть изображение с камеры заднего вида на дисплее головного устройства. Вы можете закончить, заклеив скотчем и закрепив все свободные провода, если все работает идеально.

И все! Теперь вы установили камеру заднего вида.

P.S.: Если вы ищете новую автомобильную стереосистему с камерой заднего вида, обратите внимание на эту статью.

Видеоруководство о том, как подключить камеру заднего вида к головному устройству

Советы по устранению неполадок

• Проверьте все соединения, чтобы убедиться, что они затянуты и надежны.
• Убедитесь, что кабель питания подключен к правильному проводу.
• Если на вашем головном устройстве нет входа AUX, вы можете попробовать подключить видеокабель к входу DVD-плеера.
• Если вы по-прежнему не можете заставить камеру заднего вида работать, обратитесь к руководству по эксплуатации вашего автомобиля или обратитесь за помощью к профессионалу.

Как подключить беспроводную камеру заднего вида к головному устройству

Хотя в настоящее время в большинстве автомобилей есть камера заднего вида, ее легко установить, если ее нет. Беспроводная камера заднего вида настраивается быстрее всего, так как не требует проводки. Вот как подключить беспроводную камеру заднего вида к головному устройству:

Шаг 1. Установите камеру.

Первым шагом является установка камеры в месте, обеспечивающем беспрепятственный обзор пространства вокруг вашего автомобиля. Идеальное место обычно позади автомобиля, рядом с номерным знаком.

Шаг 2: Подсоедините передатчик.

Затем вам нужно прикрепить беспроводной передатчик к камере, и это обычно включает ввинчивание передатчика в крепление камеры.

Шаг 3: Мощность плагина.

Затем передатчик необходимо подключить к источнику питания, что обычно достигается путем подключения его к проводке резервного освещения автомобиля.

Шаг 4: Соедините передатчик и приемник.

После включения передатчика его необходимо соединить с приемником, и обычно это можно сделать, нажав кнопку на каждом устройстве.

Шаг 5: Установите приемник.

Последним шагом является удобная установка приемника внутри автомобиля. Лучшее место часто рядом с головным устройством. Как только приемник будет на месте, вы сможете увидеть изображение с камеры на дисплее головного устройства.

Шаг 6: Подключите ресивер к головному устройству.

Последним шагом является подключение ресивера к головному устройству, что обычно выполняется путем подключения вспомогательного входа головного устройства. Как только все будет подключено, вы сможете увидеть изображение с камеры на дисплее вашего головного устройства.

Видеоруководство о том, как подключить беспроводную камеру заднего вида к головному устройству

Часто задаваемые вопросы

Где я могу подключить питание к своей камере заднего вида?

Первое, что вам нужно сделать, это найти источник питания для вашей камеры. Прикуриватель в большинстве автомобилей обеспечивает питание для подключения кабеля питания камеры к прикуривателю. Если в вашем автомобиле нет прикуривателя, вы можете подключиться к электрической системе автомобиля. Для этого вам нужно проконсультироваться с профессионалом, так как это не то, что должен делать кто-то без опыта.

Если у вас есть источник питания для камеры, вам необходимо подключить видеокабель от камеры к головному устройству. Головное устройство — это экран дисплея в вашем автомобиле, который показывает радио, навигацию и т. д. На задней части головного устройства будет место с надписью «video in» или что-то подобное. Подключите к этому входу видеокабель от камеры.

Куда подключать обратный провод?

Подключить камеру заднего вида к головному устройству можно двумя способами. Первый — подключение провода питания к фонарю заднего хода, а второй — подключение к 12-вольтовой аккумуляторной батарее автомобиля.

Если вы подключаете провод питания к фонарю заднего хода, вам необходимо снять узел заднего фонаря, чтобы получить доступ к проводам. Когда у вас будет доступ к проводам, вам нужно будет определить провод, который питает задний фонарь, и соединить его с проводом питания камеры.

Если вы подключаетесь к 12-вольтовой аккумуляторной батарее автомобиля, вам необходимо снять отрицательную клемму с аккумулятора, чтобы предотвратить искрение. Как только отрицательная клемма удалена, вы можете соединить провод питания с любым положительным проводом, подключенным к аккумулятору.

После подключения провода питания необходимо подключить провод заземления к металлической поверхности автомобиля, убедившись, что камера имеет надлежащее заземление.

После подключения проводов питания и заземления можно подключить видеопровод к видеовходу на головном устройстве. После подключения провода вы должны увидеть изображение с камеры на дисплее головного устройства.

Как установить камеру заднего вида на внедорожник?

Первым делом нужно снять узел заднего фонаря, чтобы получить доступ к проводам. Когда у вас будет доступ к проводам, вам нужно будет определить провод, который питает задний фонарь, и соединить его с проводом питания камеры.

Если вы подключаетесь к 12-вольтовой аккумуляторной батарее автомобиля, вам необходимо снять отрицательную клемму с аккумулятора, чтобы предотвратить искрение. Как только отрицательная клемма удалена, вы можете соединить провод питания с любым положительным проводом, подключенным к аккумулятору.

После подключения провода питания необходимо подключить провод заземления к металлической поверхности автомобиля, убедившись, что камера имеет надлежащее заземление.

После подключения проводов питания и заземления можно подключить видеопровод к видеовходу на головном устройстве. После подключения провода вы должны увидеть изображение с камеры на дисплее головного устройства.

Можно ли установить камеру заднего вида в любую машину?

Камеры заднего вида могут быть установлены в любом автомобиле при наличии источника питания и места для установки камеры. Самая сложная часть процесса установки — это прокладка силового кабеля от камеры к головному устройству, для этого необходимо просверлить отверстие и провести провод через моторный отсек или под автомобилем. Если вам неудобно это делать, мы рекомендуем доставить ваш автомобиль к профессиональному установщику.

Как установить камеру заднего вида без дрели?

Если вы хотите установить камеру заднего вида без сверления, вы можете использовать несколько различных методов. Вы можете использовать клей или двусторонний скотч, чтобы прикрепить камеру к своему автомобилю, или приобрести беспроводную камеру заднего вида, которая не требует установки.

Установка камеры заднего вида — отличный способ повысить безопасность в дороге. Прочтите несколько советов, если вы не знаете, как установить камеру заднего вида без сверления отверстий.

Клейкая или двухсторонняя лента:

Если вы не хотите сверлить автомобиль, вы можете использовать клей или двусторонний скотч для крепления камеры. Этот метод, как правило, очень прост и требует всего несколько минут. Очистите поверхность автомобиля, к которой вы будете прикреплять камеру, затем снимите защитную пленку с ленты и прикрепите камеру на место.

Беспроводная камера заднего вида:

Другой вариант — приобрести беспроводную камеру заднего вида. Эти камеры вообще не требуют установки. Прикрепите их к задней части автомобиля, и они передают изображение по беспроводной связи на дисплей внутри автомобиля. Это отличный вариант, если вам неудобно сверлить свой автомобиль или арендовать автомобиль и не можете внести какие-либо постоянные изменения.

Последнее сообщение –

• Как подключить автомобильную магнитолу к аккумулятору 12 В?
• Как установить камеру заднего вида
• Как избавиться от шума двигателя в автомагнитоле?
• Как настроить автомобильную стереосистему для получения наилучшего качества звука

• 28 февраля 2019 г.

Хотите установить свою первую камеру заднего вида? Вы попали в нужное место.

Это руководство проведет вас через этапы покупки, планирования и подготовки вашего автомобиля и, наконец, самой установки.

---

Обратите внимание: эта статья предназначена для общего обзора и введения  к процессу установки камеры заднего вида. Хотя мы прилагаем конкретные пошаговые инструкции к нашим продуктам, обязательно следуйте инструкциям для вашей конкретной модели резервной камеры .

Процесс прост, если вы немного сговорчивы, прочитайте это руководство и подготовьтесь. Если вы чувствуете себя некомфортно в этом процессе, большинство людей все же могут сэкономить деньги, купив комплект и поручить его установку кому-то более склонному к механике, вместо того, чтобы нести его в дилерский центр.

Содержание:

1. Одноминутное объяснение того, как работает установка резервной камеры
2. Стоимость установки резервной камеры
3. План успешной установки камеры заднего вида
4. Примеры электрических схем
5. Соберите инструменты и оборудование для установки камеры
6. Образцы установок
7. Время тестирования



1) Одноминутное объяснение того, как работает установка резервной камеры

Каждая установка камеры заднего вида выполняется примерно одинаково:

1) Сначала  решите, какой тип камеры заднего вида вы хотите . Существует много типов камер заднего вида, которые вы можете выбрать, в зависимости от ваших вариантов монтажа камеры заднего вида   и потребности питания системы камеры заднего вида . Вы можете выбирать между моделями с Wi-Fi или проводными моделями (более надежными), которые подключаются к дополнительному экрану. (Мы рассмотрим 90 254 плюсов и минусов проводных и беспроводных систем.

У нас также есть широкий выбор высококачественных резервных камер OEM, которые обеспечат те же возможности, что и ваша текущая камера. Кроме того, вы можете выбирать из множества более привлекательных видеорегистраторов и встроенного оборудования для обеспечения безопасности . Варианты с более широким набором функций, конечно, обойдутся вам дороже, но могут сэкономить вам тысячи при страховании.  Что еще более важно  они помогут обезопасить вас и вашу семью .

2) Затем закажите предпочитаемую камеру заднего вида, прочтите инструкции и подготовьте рабочее место. Для OEM, таких как замена резервной камеры, вы должны быть уверены, что у вас есть правильная модель.

1. Вообще говоря, независимо от того, какую систему камер вы выберете, вам нужно будет сделать следующее:
   1. В зависимости от выбранного формата для просмотра видео вам потребуется:
      1. Установить выбранный монитор на приборную панель или предпочтительное место в вашей кабине.
      2. Удалите текущее зеркало заднего вида и установите новое выбранное вами устройство.
      3. Снимите панели, необходимые для доступа к головному устройству вашего автомобиля, чтобы вы могли правильно подключить камеру или установить модуль интерфейса Wi-Fi.
   2. Затем вам нужно проложить кабели питания, триггерного провода или видеопотока (в зависимости от вашей конфигурации и монитора) к задней части автомобиля.
   3. После этого вы должны смонтировать и установить резервную камеру в выбранном вами месте.
   4. После этого вам нужно выбрать идеальный способ питания камеры: либо подключиться к источнику питания заднего фонаря (наиболее распространенный, но обеспечивает наименьшую устойчивость к атмосферным воздействиям), либо подключить питание через соединение в кабине.

3) Оттуда вы сможете протестировать и убедиться, что все работает, как задумано. В большинстве случаев вам нужно убедиться, что система полностью установлена  , прежде чем  проверить вашу установку.



2) Стоимость установки резервной камеры

Если ваша камера устарела, вы, вероятно, задаетесь вопросом: сколько стоит установка резервной камеры? Сколько будет стоить замена камеры заднего вида?

Хорошей новостью является то, что при такой установке любой умелый человек, скорее всего, уже будет иметь под рукой большую часть необходимых инструментов, а в наших наборах есть полезные дополнения, такие как стяжки и инструменты для снятия деталей.

Стоимость установки камеры заднего вида часто полностью зависит от Вас! Стоимость самих юнитов может варьироваться от:

• <100 долларов США за базовую резервную камеру .  Всегда есть более дешевые варианты, но они обычно имеют более слабые кабели и меньшую устойчивость к атмосферным воздействиям, чем наши продукты.
• 100–200 долларов США за универсальную резервную камеру в стиле номерного знака или резервную камеру смартфона с поддержкой Wi-Fi.  Это стандартные рабочие камеры резервного копирования, которые выполнят свою работу.
• В зависимости от ваших желаемых наворотов у нас также есть большой выбор высокого качества:
  • камеры Форда ОЭМ подходящие резервные
  • OEM-камеры GM подходят для резервного копирования
  • камеры Тойота ОЭМ подходящие резервные
  • Камеры заднего вида Dodge & Chrysler RAM OEM Fit
  • Универсальные камеры заднего вида
  • Камеры заднего вида
  • Сельскохозяйственные камеры

Что касается времени, вам следует выделить от 1 до 4 часов на установку резервной камеры. Ваш опыт и сложность выбранной вами системы действительно определяют, сколько времени это займет. Очевидно, вы не хотите торопиться.

Давайте начнем, чтобы вы могли увидеть, как спланировать установку.



3) План успешной установки камеры заднего вида

Послушайте, это будет не так просто, как сделать резервную копию фотопленки. Вам нужно будет подумать о том, как вы будете прокладывать эти кабели через свой автомобиль, и запачкать руки.

Но хороший план поможет вам в этом.

Во-первых, вам нужно решить, куда вы собираетесь смотреть, чтобы увидеть эту резервную камеру.

Установка дисплея на приборную панель или радиоконсоль — это совершенно другая проблема, одну из которых мы рассмотрим в следующем руководстве.

Для целей этого примера мы предполагаем, что вы приобрели комплект зеркал заднего вида или зеркало, которое вы можете установить поверх приборной панели или на лобовое стекло. У обоих есть свои преимущества и недостатки, поэтому мы не будем отстаивать ни то, ни другое. Тем не менее, мы рекомендуем, если вы купили комплект, использовать монитор, который идет в комплекте, так как это значительно упростит задачу.

Далее вы должны спросить: Достаточно ли длины прилагаемых кабелей для моей машины? Лучше иметь слишком много, чем слишком мало, потому что вы всегда можете обрезать его или закрепить дополнительный провод. Со слишком маленьким проводом вам может не повезти прямо посреди проекта. Сделайте грубый замер от того места, где вы собираетесь разместить камеру, до области багажника/номерного знака. Это будет примерно соответствовать тому, что вам нужно, и убедитесь, что у вас есть несколько дополнительных футов на всякий случай. Все это говорит о том, что выбранный вами комплект действительно подходит для вашего автомобиля, грузовика или внедорожника. Несмотря на то, что мы включаем в наши комплекты множество высококачественных проводов, вы, как правило, можете определить низкокачественный комплект резервной камеры по тому, сколько усилий было уделено качеству соединительных проводов.

Перед тем, как начать, вы должны прочитать и перечитать инструкции. Установка камеры должна быть безболезненной, если вы знаете, что делаете, и ознакомились с процессом.

Итак, вы должны быть готовы начать установку. Далее мы перейдем к тому, как установить камеру заднего вида.

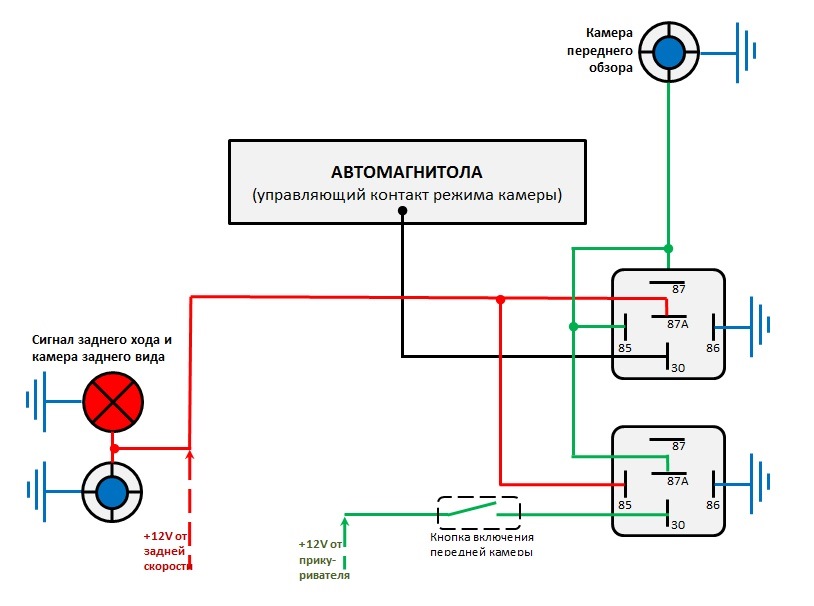

4) Примеры электрических схем

Ниже приведен пример того, как большинство  резервных камер выглядят при использовании мониторов:

Ниже приведен пример того, как Наиболее резервных камер установков с использованием OEM-компонентов.







5) Сбор инструментов и оборудования для установки камеры Резиновая втулка подходящего размера (резиновый цилиндр, который защитит кабели от повреждения острым металлическим краем отверстия, которое вы собираетесь просверлить) и стяжки могут обеспечить безопасность.

Ваша резервная камера, скорее всего, будет поставляться с необходимыми кабелями (обычно RCA-кабели для камеры и монитора с разъемами для видео, кабели питания, провода заземления и, возможно, триггерный провод). Если нет, вам, вероятно, придется их купить, и большинство из них можно найти в хозяйственном или аудио/видео магазине. Наконец, полезно иметь под рукой обжимной инструмент или инструмент для зачистки проводов.

Комплект автомобиля и камеры Ever будет немного отличаться, но в целом вы должны быть защищены, если у вас есть следующие инструменты под рукой:

• Ручная дрель со сверлами для сверления металла (предпочтительнее быстрорежущие сверла с покрытием из оксида титана)
• Набор звездочек
• Набор ключей
• Защитные очки
• Фонари
• Стандартный инструмент для зачистки/обжима проводов
• Набор головок Torx
• Нож для бритвы
• Набор головок или гаечных ключей
• Инструмент для снятия обшивки или небольшой пластиковый шпатель
• Паяльник и припой (дополнительно)
• Термоусадочная трубка (дополнительно)

Наконец, если в ваш комплект не входит монитор, вам необходимо приобрести монитор, но это поможет определить следующий шаг, прежде чем делать это.



6) Примеры установки

Мы приведем здесь общее пошаговое руководство по установке, но вы также можете ознакомиться с некоторыми из наших конкретных руководств по установке ниже.

У нас есть полные руководства по установке для наших продуктов ниже:









Пример установки камеры заднего вида с монитором

Ваша камера заднего вида, скорее всего, будет установлена ​​прямо над номерным знаком или на нем. Мы начнем оттуда. Вот что нужно сделать:

1. Снимите внутреннюю панель багажника. Скорее всего, это твердый пластик или резина, и вы сможете использовать инструмент, например, отвертку с плоской головкой, чтобы поддеть его. Это ничего не сломает и позволит вам хорошо рассмотреть все необходимые кабели. Большинство вещей можно исправить, если вы ломаете пластик, вы становитесь слишком агрессивным во время установки.
2. Снимите номерной знак.
3. Убедившись, что вы не собираетесь перерезать существующие кабели, просверлите отверстие с внешней стороны багажника, которое будет достаточно большим, чтобы пропустить через него необходимые кабели. Вы добавите свой номерной знак позже, но рекомендуется убедиться, что если вы собираетесь устанавливать камеру поверх номерного знака, вы не будете блокировать свой номерной знак.
4. Вставьте ранее купленную резиновую втулку. Теперь вы готовы приступить к работе и подключению проводов.

Прокладка и подключение проводов

Здесь мы начинаем выяснять, как подключить камеру заднего вида. Пойдем!

1. Пропустите камеру и кабель питания через отверстие в салон автомобиля.
2. Найдите провода фонарей заднего хода вашего автомобиля. Это сложный шаг, и вы должны быть уверены, что делаете свою работу хорошо. Вот как подключить камеру заднего вида к фонарю заднего хода. Обязательно дважды проверьте руководство пользователя, чтобы убедиться, что вы нашли правильный.
3. Зачистите положительный и отрицательный провода фонарей заднего хода (перед этим убедитесь, что автомобиль выключен). С помощью небольшой отвертки отделите несколько жил зачищенного провода и подключите к ним кабель питания камеры заднего вида. Обычно вы можете сделать это, соединив провода вместе. Убедитесь, что плюс соединен с плюсом, а минус с минусом. Как только вы это сделаете, покройте все изолентой.
4. Подсоедините кабель RCA к кабелю камеры и проложите его весь от багажника до блока предохранителей в передней части автомобиля. Обычно он находится в нижней левой части рулевого колеса. Вы можете спрятать кабель под потолочными панелями вашего автомобиля, если хотите отклеить их, или, если вас не волнует эстетика, просто прикрепите его к потолку вашего автомобиля.

Установка монитора

1. Следующий шаг — установка монитора. Это может быть тот, который крепится к зеркалу заднего вида, или тот, который крепится к приборной панели. В любом случае лучше всего следовать инструкциям по установке, прилагаемым к устройству. Если ничего не помогает, это руководство по установке камеры заднего вида может быть очень полезным.
2. Подсоедините кабель RCA к выходу RCA на мониторе. Вам также может понадобиться подключить триггерный провод к монитору или даже подключить его к тому же источнику, что и резервная камера. (Опять же модели будут различаться.)
3. Если монитор требует этого, вам, вероятно, потребуется установить предохранитель, который позволит вам подключить оголенную проводку вашего монитора к блоку предохранителей. См. Руководство по ссылке выше для получения хороших инструкций о том, как это сделать.

Установка камеры

1. Волнуйтесь, потому что мы на финишной прямой. Все, что вам нужно сделать сейчас, это прикрепить саму камеру к задней части вашего номерного знака или багажника, подключить соответствующие провода (RCA и питание), и вы должны быть готовы к работе!





7) Время тестирования

Время пробного прогона. Прежде чем собирать все обратно в автомобиле, запустите несколько различных конфигураций условий вождения, чтобы убедиться, что камера работает правильно. Поставьте машину задним ходом для проверки и убедитесь, что камера включается, когда это необходимо, а также проверьте тормоза, чтобы убедиться, что вы не подключили камеру к неправильному кабелю (вы же не хотите, чтобы она включалась). каждый раз, когда вы прокачиваете тормоза).

Если у вас возникнут какие-либо проблемы, вы можете обратиться к некоторым из наших основных руководств по поддержке, таких как:



• Устранение неполадок с резервной камерой, которая не работает

• Устранение неполадок с размытой камерой заднего вида

• Устранение неполадок с запотевшей камерой заднего вида





Если у вас возникли проблемы, еще раз проверьте руководство и помните, что большинство проблем в таких условиях возникает из-за плохих сращиваний проводов, а не из-за некачественных соединений неиспользуемых силовых кабелей.

Начните с этого и продолжайте устранять неполадки, пока у вас не будет работающей резервной камеры!

Работа выполнена правильно!

Camera Source — ваш поставщик №1 резервных камер и решений для камер.
