Как подключить камеру заднего вида к магнитоле 2din

На чтение 10 мин Просмотров 971 Опубликовано 16.09.2022 Обновлено 16.09.2022

Содержание

1. Как подключать провода камеры и питание
2. Монтаж камеры к китайской магнитоле осуществляется поэтапно.
3. Схемы подключения камеры заднего вида к автомагнитоле и монитору
4. Любая ли магнитола подойдет?
5. Схема подключения разъемов кабеля камеры к автомагнитоле
6. Как правильно подключить
7. Проводная модель
8. Особенности подключения на машинах европейского производства
9. Беспроводная модель
10. Куда установить камеру заднего вида на автомобиль
11. Подключение камеры заднего хода к магнитоле Pioneer

Как подключать провода камеры и питание

Как подключить блок питания — довольно важный и не всегда однозначный вопрос. Существует мнение, что лучше запитать устройство от фонаря заднего хода. Часто это наиболее удобное решение. Сама камера располагается на автомобиле в задней части кузова. Поэтому легко взять 12 вольт от заднего фонаря и подключить к нему красный провод. Здесь также можно использовать минусовую строку.

Обратите внимание, что лучше брать плюс и минус из одного и того же места, чтобы избежать дополнительной разности потенциалов. Это снижает вероятность сбоев и вмешательства в работу электроники.

Альтернативным вариантом является подключение питания камеры непосредственно от бортовой сети, напрямую от аккумулятора или через зажигание (например, от прикуривателя). Этот метод может быть предпочтительным, если видеосигнал подается на монитор головного устройства.

Камера питается, прогревается и готова к работе на протяжении всего путешествия. Это улучшает качество изображения, но может привести к перегреву. Многие модели рассчитаны на питание от напряжения менее 12 вольт.

Лучше подключать их через адаптер (преобразователь напряжения).

Последний вопрос — к какому кабелю или разъему подключить видеовыход. Здесь все зависит от типа используемого устройства отображения и схемы подключения. Проще всего, если стандартный разъем RCA можно подключить непосредственно к радиоприемнику или навигационному устройству. В противном случае необходимо использовать адаптеры.

Монтаж камеры к китайской магнитоле осуществляется поэтапно.

1. Найдите видоискатель для наблюдения — в современных автомобилях он есть, просто выньте штекер.
2. Если таковой отсутствует, высверлите его.
3. Установите видоискатель, закрепив его с помощью клея.
4. Проложите жгут проводов от устройства к багажному отделению.
5. Проложите черный кабель к шасси автомобиля с помощью винта.
6. Подключите красный провод (плюс) от кабеля заднего фонаря.
7. Подключите желтый кабель к камере.
8. При подключении устройства используйте предохранитель.
9. Затем, когда вы закончите с камерой, проведите провода из багажного отделения в салон с помощью клейкой ленты. Убедитесь, что желтый шнур не проходит под крепежными элементами. Следуйте схеме, тогда вы не ошибетесь. Для подключения камеры к радиоприемнику вам понадобится около 3-5 метров провода.

Остается только провести тест. Вставьте аккумулятор и заведите автомобиль. Переключите автомобиль на заднюю передачу, и на радиоприемнике должно появиться изображение. Если изображение отсутствует, зайдите в настройки и настройте раздел «Камера».

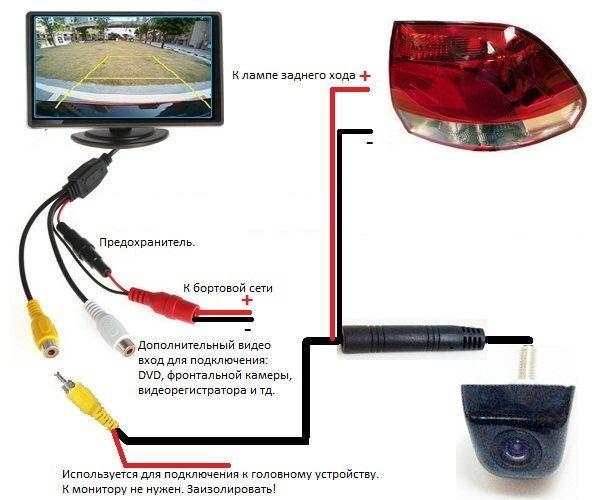

Схемы подключения камеры заднего вида к автомагнитоле и монитору

Существует два основных варианта подключения камеры к автомобильному радиоприемнику. Первый — это использование отдельного кабеля возбуждения. Этот кабель может иметь маркировку «реверс» или «парковка» на схеме и на корпусе автомобильного радиоприемника.

На рисунке выше показана схема подключения для этого типа соединения. На контакт P3 подается +12 В от заднего фонаря автомобиля.

Основной источник питания в этом случае может подаваться из той же точки или отдельно от бортовой сети.

Если автомобильное радио не рассчитано на использование отдельного сигнала возбуждения (или парковки), активация просто происходит при появлении видеосигнала на входе. В этом случае питание берется от заднего фонаря.

Камера подключается аналогично монитору. Есть одно существенное отличие. В некоторых автомобилях необходимо войти в инженерное меню радиоприемника и выбрать соответствующий режим активации.

Любая ли магнитола подойдет?

Фактически, автомобильное радио является лучшим решением для обеспечения передачи сигнала камеры в визуальное изображение. Камера заднего хода может быть подключена к любой автомагнитоле — штатной (от производителя), сторонней, Android, китайской и т.д. Прежде всего, он должен иметь дисплей и подходящий разъем для видеокабеля от вашей камеры (обычно они стандартные).

Однако если у вас китайский гаджет (или даже оба), сюрпризы возможны. Если вы планируете подключить камеру заднего хода к головному устройству китайского автомобиля, например, 2din, перед покупкой уточните у дилера, совместимы ли они друг с другом. В этом случае будет легче открыть спор.

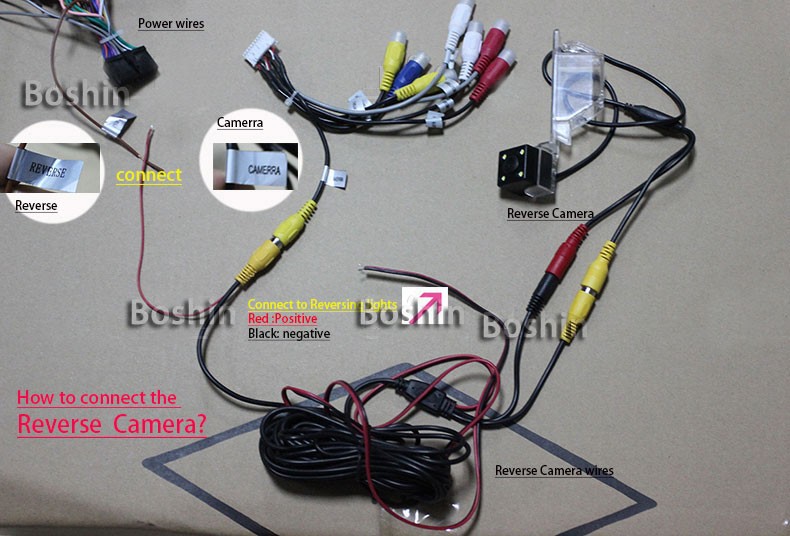

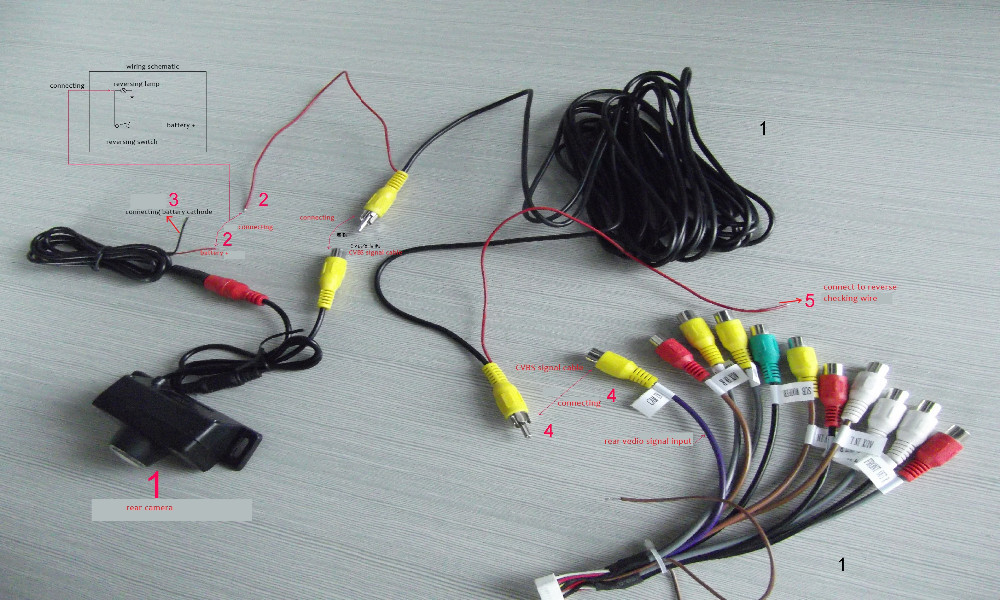

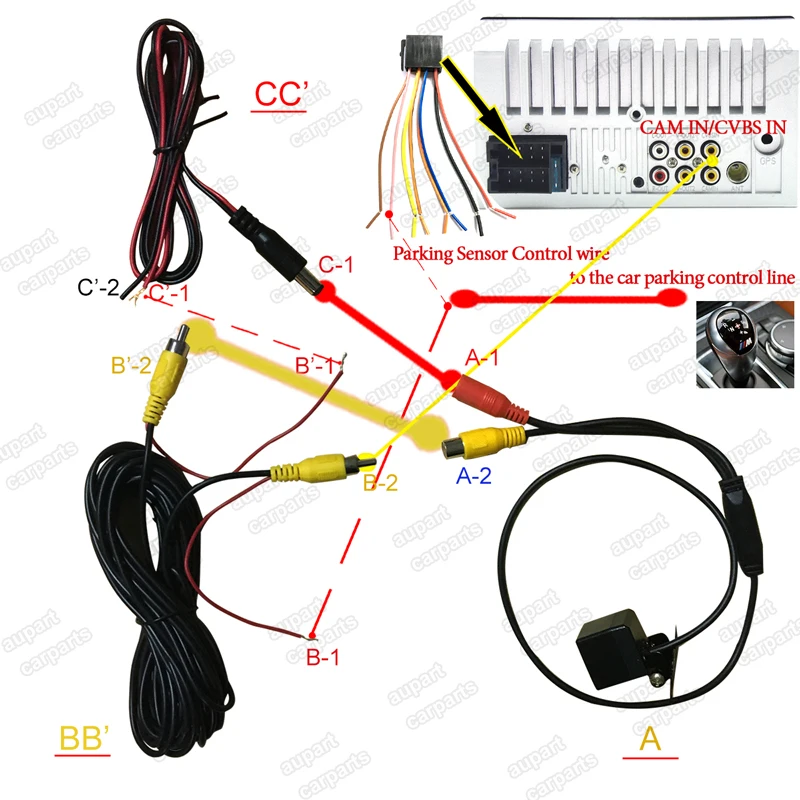

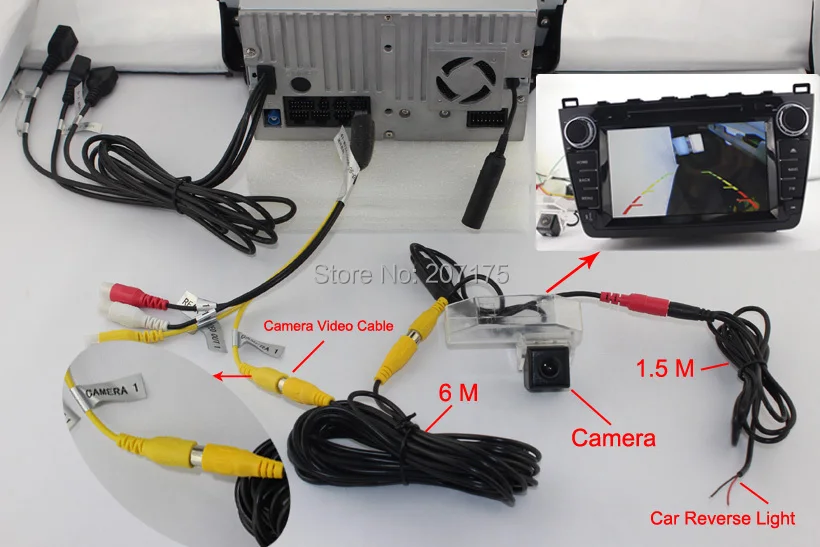

Схема подключения разъемов кабеля камеры к автомагнитоле

После завершения подготовки и прокладки проводов можно подключать все компоненты автомобильного радиоприемника. Электрическая схема проста, с ней справится даже новичок.

Стандартный соединительный кабель состоит из 2 частей:

• желтый — сигнал;
• красный — питание.

Стоит помнить, что цвет контактов может отличаться на разных китайских и японских магнитофонах. Подключение видеосигнала осуществляется через разъемы типа «cinch». Классический способ подачи питания и активации передней видеокамеры — через фонари на задней панели.

Процедура:

1. Красный провод подключается к габаритным огням, черный — к заземлению автомобиля.
2. Кабель сигнализации прокладывается через магистраль багажника в салоне автомобиля. Он подключается к автомобильному радиоприемнику через вход «Video In».
3. При включении заднего хода напряжение подается на контакт питания камеры, что активирует ее.
4. Аудиосистема видит сигнал на входном канале и показывает изображение.

Примечание: Часто камера подключается к автомобильному радио через вход ISO. В этой ситуации необходимо уточнить контакты подключения и найти вход «Видео».

Другой способ подключения позволяет запустить систему наблюдения независимо от движений. Для этого 12 В подключается к двум электрическим проводам — красному и синему. Первый подключен к ключу зажигания 1-ACC. Следующий подключается к задним фонарям.

При подобном расположении радиостанция будет работать в 2 режимах:

• переключатель скорости заднего хода;
• в местах Key 1 и Key 2Ignition, что соответствует сетевому зажиганию автомобиля.

Некоторые типы автомобильных радиоприемников требуют ручного подключения. Запустите режим видео в «настройках» аудиосистемы. Обязательно проверьте работу на разных местах клавиш, особенно на клавише 2. Затем настраивается автомобильное радио, его фокус, резкость и светочувствительность.

При сборке контактов необходимо соблюдать схему подключения. Лучше всего производить сборку на столе и выполнять настройку системы. При подключении источника питания к сети автомобиля необходимо обязательно использовать защиту предохранителей.

Как правильно подключить

Камера заднего хода для вашего автомобиля подключается с помощью кабелей видеосигнала и прокладки кабеля питания.

Источник питания включается только при включенной передаче заднего хода, чтобы предотвратить передачу сигнала на дисплей автомобильного радиоприемника, когда автомобиль остановлен или движется вперед.

Если камера подключена к китайскому радиоприемнику без цифровой шины CAN, для автомобилей, оснащенных контроллером света заднего хода, требуются дополнительные реле и сетевой фильтр.

Проводная модель

Классическая проводка камеры заднего хода требует использования контактов RCA, расположенных на задней панели автомобильного радиоприемника. Такой разъем имеется только на некоторых головных устройствах, наличие разъема см. в технической документации. Провода выключателя проложены от камеры через салон автомобиля, рекомендуется прокладывать их параллельно оригинальному жгуту проводов. Для предотвращения натяжения кабеля при прокладке через петли крышки багажника предусмотрен запас длины кабеля.

Питание камеры осуществляется по отдельному кабелю от электрической системы автомобиля. Кабель с маркировкой Reverce должен быть подключен к контактам фонарей заднего хода. Отрицательный сигнал подается от кузова автомобиля (например, от болта заземления, расположенного под бампером или в багажнике).

При подключении устройства к стереосистеме Pioneer 2-DIN используйте разъем с маркировкой RC In или Camera In. Это обозначено на корпусе устройства или в руководстве пользователя. В центральном жгуте радиоприемника имеется отдельный провод с маркировкой Reverse (с розовой изоляцией), который следует подключить к положительной цепи питания. Подключение питания осуществляется с помощью зубчатых лампочек, установленных в кормовых габаритных огнях автомобиля.

Особенности подключения на машинах европейского производства

Для подключения камеры заднего хода к китайской автомагнитоле на базе операционной системы Android необходимо установить кабели с «тюльпанами». В схеме используются дополнительные провода, выходящие из сигнальных кабелей. Кабели подают сигнал на радиоприемник, позволяя выводить на экран графическое изображение. Электроника обзорного блока питается от фонаря заднего хода.

В некоторых европейских автомобилях используется заводской контроллер ламп, который нельзя отключить путем перепрограммирования контроллера. Во время работы двигателя устройство постоянно проверяет состояние ламп, что отображается на дисплее сигналом о неисправности. Включение в цепь реле, питающегося от прикуривателя или бортового электрического гнезда, предотвращает включение камеры. Блок переключения будет непрерывно щелкать, но изображения на дисплее не будет.

Введение в схему диода с дополнительным конденсатором для сглаживания пульсаций тока не устраняет помехи. Чтобы решить эту проблему, установите высокоомное реле, питающееся от розетки или прикуривателя через дополнительный блок. Диодный мост и сглаживающий конденсатор остаются в схеме для предотвращения воздействия импульсов от модуля бесперебойного питания лампы на реле.

Владелец может сам собрать устройство, подобрав номиналы компонентов в соответствии с характеристиками автомобиля.

Существуют готовые решения, выпускаемые китайскими компаниями; пользователю нужно только подключить кабели. Если после установки подавителя вы заметили помехи на дисплее, проверьте правильность работы генератора и регулятора напряжения. Также рекомендуется проверить правильность функционирования компонентов системы зажигания.

Беспроводная модель

Для установки беспроводной камеры требуется установка передатчика и приемника сигнала. Они расположены в багажном отделении и рядом с головным устройством. Блок излучателя и подсветка линзы требуют питания от заднего фонаря. При таком типе подключения между включением задней передачи и отправкой изображения проходит от 2 до 4 секунд; это необходимо для инициирования канала связи между передатчиком и приемником.

Куда установить камеру заднего вида на автомобиль

Вопрос о месте крепления камеры также очень важен. Важно обеспечить ясный обзор и беспрепятственный обзор. Также желательно снизить вероятность вандализма, попадания грязи и жидкостей на устройство. По этой причине существует несколько основных вариантов крепления камеры:

1. В свете номерного знака. Это очень удобная опция, специально разработанная для многих автомобилей.
2. В бампере. В предварительно просверленное отверстие можно установить видеокамеру, овальную или круглую.
3. В загрузочном монтировании. Это особенно удобно, если держатель встроен в общий корпус с отделкой над номерным знаком.
4. Прикрепите к рамке номерного знака.



Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы поговорим конкретно о том, как настроить и подключить камеру заднего хода к магнитоле Pioneer. Здесь есть несколько незначительных нюансов, которые сбивают всех с толку. Вы подключаете камеру к фонарю заднего хода, именно там находится все питание камеры, затем кабель, по которому будет передаваться видеосигнал. У Пионера есть коричневый тюльпан, не путать с желтым. Зайдите в настройки, найдите раздел в меню задней камеры, вставьте элемент и переключите полярность в режим батареи.

Наша камера работает, вы можете проверить это, зайдя в главное меню и выбрав значок камеры, но она не включается автоматически. Это можно исправить, подключив фиолетовый провод к задней подсветке (где находится камера). В результате загорается задний фонарь, камера получает питание, а радиомагнитола осознает необходимость переключения на заднюю передачу.
Вся схема подключения камеры заднего хода довольно проста, поэтому большинству водителей часто удается установить ее самостоятельно. В автомобилях, оснащенных автоматической коробкой передач, камера заднего хода может быть случайно переключена.

Это можно устранить, установив дополнительный датчик задержки. Установка камеры может отличаться для каждой модели автомобиля, но принцип подключения в деталях схож. Более сложной является установка камер, передающих сигнал по радиоканалу, но их преимущество в том, что такие камеры можно подключать в нескольких экземплярах. Поскольку автомобилей на улицах становится все больше, камера заднего хода является необходимостью. Это не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.
