Как подключить электрическую варочную панель самостоятельно

• Статья
• Видео

Как правило, процесс подсоединения кухонной плиты к сети довольно прост и ограничивается включением вилки в розетку. Однако немалое число покупателей предпочитает купить вместо полного комплекта лишь рабочую часть – варочную панель. Ее подключение к электросети несколько сложнее. Не знаете, как подключить электрическую варочную панель самостоятельно? Мы дадим вам необходимые советы, применимые к технике таких фирм, как Electrolux, Bosch, Gorenie, Zanussi, Hansa, Samsung, Ariston, Siemens и др., которая может встраиваться даже в столешницу. Ознакомившись на форумах и сайтах с ценами, которые предлагают мастера за свои услуги по соединению приборов, вы поймете, что самому выполнить подключение выйдет гораздо дешевле.

• Теоретическая часть.
• Настоятельные рекомендации
• Индукционные плиты

Теоретическая часть.

Итак, электрическая варочная панель подключается к специально ответвлённой розетке высокого уровня заземления с пропускной способностью от 25 до 32 А. Что касается проводов – они должны быть медными, с тремя жилами, иметь сечение не менее четырёх миллиметров. Однако сегодня разводки электропроводки рассчитаны на подсоединение и четырёхжильных кабелей. Говоря о розетках, которые рассчитаны на подключение варочных панелей, то их классифицируют следующим образом:

• трёхконтактные;
• четырёхконтактные.

Руководство по установке

Безусловно, если у вас имеется уже готовая вилка, то подключение электрической панели значительно упрощается. А вот для того, что подключить провод в розетку, нужно знать особую специфику этого процесса. Допустим, что питание варочной плиты имеет 4 жилы (фаза, фаза, ноль, земля), в стене же их 3. Это свидетельствует о том, что плита требует установки перемычки между фазами на клеммнике, чтобы подсоединится к трехжильному кабелю.

Значит, действуем следующим образом: между черным и коричневым проводом устанавливаем медную перемычку, которая обычно идет в комплекте, после чего подсоединяем одну из фаз к фазному проводнику квартирной проводки (должен быть черного, коричневого, белого цветов). Что касается жил заземления и нуля, то они остаются нетронутыми.

Полученный шнур нуждается в изоляции. Если провода из стены имеют одинаковую цветовую маркировку, тогда используя мультиметр, определите, где ноль и фаза.

Это важно! Розетку, в которую собираетесь подключить электрическую варочную панель, предварительно разберите и тщательно проверьте, потому что в некоторых случаях происходит несоответствие контактов и проводов плитки, в результате чего после подключения может произойти такое, что розетка искрит либо начнет плавиться.

Смотрим видео и учимся наглядно устанавливать и подсоединять кухонный прибор

Настоятельные рекомендации

Учитывайте следующие советы по подключению техники своими руками:

1. Перед тем, как подключить электрическую варочную панель, необходимо установить УЗО и автомат.
2. Корпус должен быть заземлён, но не к проводнику от иной техники, а с теми жилами, что соединяются с клеммами от розетки. Большая часть фирм-изготовителей предлагает модели, уже имеющие защитную шину для заземления, которую нужно всего лишь соединить с проводами заземления квартирной проводки.

Индукционные плиты

Индукционную панель или духовой шкаф, о монтаже которого мы уже писали, подключить можно практически по аналогии с варочной электрической панелью. Удостоверьтесь в отсутствии принципиальной разницы, прочитав нижеперечисленные советы, где мы расскажем про подсоединение плиты.

1. Для подключения варочной панели можете использовать провод ПВС подходящего сечения.
2. Далее откройте панель доступа. Для этого надо найти на задней части электроплиты прямоугольник, скрытый пластиной из металла. Используя отвертку, открутите его.
3. Удалив металлическую пластину, найдите клеммы. Сперва вставьте зажим кабеля в отверстие. Шнур должен удерживаться за счёт применения зажимов. Это нужно сделать, дабы не выпал электрический провод. Далее запускайте шнур через кабельный зажим. Подождите с затягиванием винтов.
4. Если мы хотим подключить духовой шкаф устаревшего образца, то там найдём 3 провода. У последних моделей их должно быть 4: 2 – фазовые, 1 – нейтральный,1 – заземления. Расположение их такое: по центру находится нейтральная точка, с двух её сторон – фазовые проволочки, под ней – точка заземления. Прежде чем соединять между собой провода, убедитесь, имеется ли медная полоска, которая обычно связывает заземляющие жилы с нейтральными. Увидев, элементарно устраните её. Фазы нужно соединить перемычкой, как мы говорили выше в инструкции по подключению электрической варочной панели.
5. Необходимым процессом при подсоединении к варочной электропанели является совмещение шнуров. Из них чёрный и красный – провода фазы, зеленый — заземления и синий – нейтральный. Прежде чем подключить провода, отвинтите точки соединения и вместо них подсоедините провод. Сначала подсоедините кабель зелёного цвета, далее синего, потом уже оставшегося (красного либо коричневого от перемычки).
6. Затем удостоверьтесь, что шнур хорошо натянут. Нежелательно, чтобы он был перетянутым или висел.
7. Отличие панели электрической плиты от газовой заключается в том, что для управления первой необходимо наличие компьютерной схемы, которая имеется в технике последних поколений.

Обратите внимание, прочно ли осуществлено подключение, иначе может не выдержать автомат, и придется ремонтировать не только прибор, но и всю проводку. Также следует отметить, что монтаж электрической варочной панели можно произвести без вилки, напрямую к сети. Для этого нужно вывести отдельную линию от распределительной коробки.

Доходчивая инструкция по установке на примере модели Electrolux

В данной статье мы доходчиво объяснили вам, как подключить электрическую варочную панель самостоятельно. Надеемся, что вы будете правильно выполнять поставленные задачи и достигнете положительного результата.

Также читают:

• Набор инструментов для электрика
• Как сделать заземление в квартире
• Почему срабатывает автоматический выключатель

Руководство по установке

Смотрим видео и учимся наглядно устанавливать и подсоединять кухонный прибор

Доходчивая инструкция по соединению на примере модели Electrolux

Подключение варочной панели самостоятельно: схема, видео — Asutpp

При покупке кухонной отдельно стоящей электроплиты в большинстве случаев для её подключения достаточно просто включить вилку в розетку. Но многие приобретают не полный комплект, а только верхнюю ее часть – варочную панель.

Предлагаем рассмотреть, как своими руками произвести подключение варочной панели Electrolux (Электролюкс), Zanussi, Bosch (Бош), Gorenje, Hansa, Samsung (Самсунг), Siemens, Аристон и прочих, а также стоимость такого подключения в специализированных компаниях.



Теория подключения панели

Варочная панель, встраиваемого типа подключается к отдельной линии с розеткой, способной выдержать ток от 32 до 40 А и обеспечить надежное заземление. Подводящий кабель содержит три медных провода, сечением не менее 4 мм². Современная электропроводка в квартире также позволяет произвести подключение к четырехпроводному кабелю питания.

Розетки для подключения панелей бывают двух типов:

• с тремя контактами;
  Подключение варочной панели к одной фазе
• с четырьмя контактами.

Розетки и кабеля панелей

Если самостоятельно производить подключение варочной панели с имеющейся вилкой на конце кабеля, то это не составит труда. Но для подключения к питающей сети кабеля от плиты, где нет на конце вилки, уже нужны определенные знания.

К примеру, от панели отходит кабель, у которого четыре жилы, а со стены выходят только три провода питания. Это означает, что панели нужно подключение из двух фаз, а в квартире только одна.

В данном случае технология такая: коричневый и черный провод из кабеля от варочной панели скручивают вместе, и подключают к фазному проводу, линии питания, который выходит из стены. Синий провод кабеля ( нейтраль) соединяют с нулевым проводом питания. Остается защитный провод заземления желто-зеленого цвета, его подключают к такому же проводу заземления в линии питания.

В том случае, если из стены отходят провода одного цвета, при помощи мультиметра нужно выяснить, какой из них ноль, а какой фаза, и определить целостность заземляющего проводника. Получившееся соединение проводов необходимо заизолировать.

Перед подключением варочной панели, на кабеле которого уже есть вилка, необходимо обязательно проверить соответствие проводов питания и контактов внутри розетки. Иногда они могут отличаться. Для этого розетка разбирается, и с помощью мультиметра определяется соответствие подключения, при необходимости провода меняются местами.



Советы электриков

1. Подключение электрической варочной панели подразумевает установку отдельного защитного автомата и УЗО, данные устройства подбираются с таким расчетом: для розетки на 16 А необходим автоматический выключатель на ток 25 А, а УЗО от 40 А. Недопустимо одновременное использование линии питания панели для подключения несколько силовых приборов.
2. Корпус варочной панели должен быть обязательно заземлен, причем не к корпусу или проводу от другого прибора, а к клемме розетки, отдельным проводом от панели.
3. Уже большинство производителей продает технику, которая оснащена защитной шиной заземления, её просто нужно соединить с проводом заземления в квартире.



Индукционная панель: подключение по шагам

Подключение варочной индукционной панели к сети принципиально не отличается от установки обычной варочной панели, чтобы в этом убедиться, ниже представлена пошаговая инструкция. Рассмотрим, как производится подключение индукционной панели к питающей сети.

Фото: монтаж индукционной панели

Шаг 1. Шнуры питания бывают 2-х видов: трехжильные, ранний вариант, и четырех- жильные, более новый вариант. Для подключения встраиваемой панели, необходимо приобрести шнур питания, который будет соответствовать вашей силовой розетке на кухне.

Шаг 2. Откройте крышку для подключения. Ищите на обратной стороне панели прямоугольник, закрытый металлической пластиной. Отвинтите его при помощи отвертки.

Схема подключения варочной панели

Шаг 3. Соединяем шнур и клеммы.

После удаления задней крышки, нужно найти клеммы прибора. Сначала вставьте кабельный зажим в отверстие. Шнур удерживаем при помощи пластины. Это нужно, чтобы избежать выпадения провода. Затем запустите шнур через кабельный зажим. Пока что винты не затягиваем.

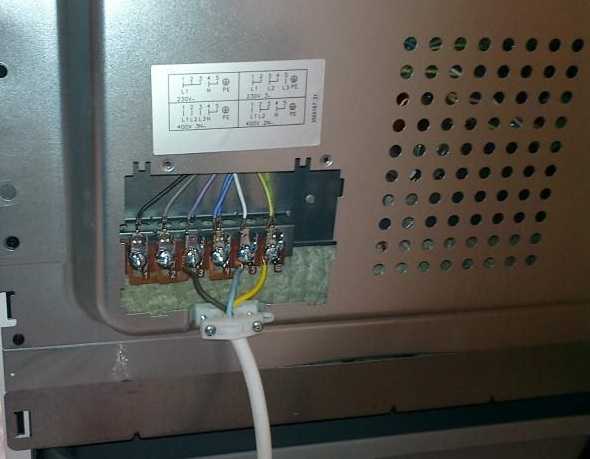

Соединение с клеммами

Шаг 4. Удалить медную пластинку.

Прямо над отверстием нужно найти провода. Если производится подключение индукционной плиты старого образца, то там должно быть три провода, если новую модель, то будет четыре провода: два фазных, один нейтральный и один заземления.

Нейтральная клемма расположена в центре, фазные провода по обе стороны от него, и клемма заземления находится снизу. Перед началом подключения проводов, нужно проверить, есть ли медная перемычка, соединяющая нейтральные и заземляющие провода. Если обнаружили её – просто отсоедините.

Шаг 5.  Подключите провода.

Совместите провода с клеммами. Подключение кабеля к панели осуществляют коричневый провод фазы, нейтральным провод синего цвета и желто-зеленый заземляющий провод.

Чтобы подключить провода, нужно будет открутить винты клеммного соединения и установить провод на их место.

Первым производим подключение заземления, это желто-зеленый провод. Затем нейтрали (синий провод). После этого подключаем фазный провод коричневого цвета к одной из двух фазных клемм. Между двумя фазными клеммами устанавливаем медную перемычку, которую мы сняли с нейтрального провода. Данное подключение подходит для квартир, где используется питающее напряжение 220 В. Затяните винты крепление подводящего кабеля.

Проверьте прочность всех соединений, в противном случае не выдержит автомат и понадобится ремонт не только клеммника индукционной панели, но и всей проводки.

Провода для варочной панели

Шаг 6. Затянуть кабель питания.

После подключения проверьте, натянут ли кабель питания, он не должен висеть, но и нельзя его перетягивать.

Шаг 7. Включение индукционной панели.

После подключения кабеля питания и подведения к нему напряжения, включают панель и проверяют ее работоспособность, в соответствии с паспортными данными.

Для правильной работы и удобного управления индукционной панелью используется электронная система управления, в отличие от газовой варочной панели, где регулировка осуществляется механическим поворотом запорного крана. Такое решение довольно удобно и функционально. Можно в реальном времени отслеживать режим каждого варочного сектора панели.

Часто задаваемые вопросы

1. Можно ли подключить варочную панель в обычную евророзетку на 230 В?

   Нет, для варочной поверхности следует использовать специальные силовые розетки, способные выдержать большой ток нагрузки. Объясним более детально. Мощность типовой варочной поверхности около 7кВт, значит, согласно закону Ома, ток нагрузки будет равен 32 А (I = P/U = 7000 Вт/ 230 В ≈ 32 А).

   Учитывая, что обычные розетки рассчитаны на ток 10 или 16 ампер, то подключать варочную панель через такое штепсельное соединение нельзя, поскольку это приведет к нагреву контактных соединений, что в свою очередь, может стать причиной пожара. Ограничив ток автоматическим выключателем, например на 16 А, Вы не сможете использовать полную мощность варочной поверхности.

2. Как к одной электрической цепи, защищенной АВДТ на 32А, подключить одновременно варочную поверхность и духовой шкаф?

   В идеале для духового шкафа и варочной панели нужно использовать отдельные электрические цепи. Если проложить отдельные электрические цепи не представляется возможным, то духовой шкаф можно подключить к проводам варочной панели. Как это сделать показано иллюстративно на рисунке:

   https://www.asutpp.ru/wp-content/uploads/2018/08/shema-podklyucheniya.jpg

   На АВДТ (так в народе называют диффавтомат) 16 А с двойными клеммами подключаем провода варочной поверхности и входную силовую электрическую цепь. К выходу АВДТ подсоединяем обычную евророзетку (тип F) на 16 А.

   Защита силовой электрической цепи организуется в зависимости от мощности варочной поверхности. Для типовых устройств на 7кВт достаточно установить АВДТ на 32 А.

3. Можно ли подключить электрический духовой шкаф в обычную штепсельную розетку, если электропроводка алюминиевая?

   Все зависит от двух основных факторов – какую мощность расходует приобретенный вами духовой шкаф, и какое сечение алюминиевой электропроводки подведено к этой штепсельной розетке? Установка выделенной линии и штепсельной розетки от распределительного щитка рекомендуется для всего электрооборудования мощностью более 2кВт, но такая позиция носит исключительно рекомендательный характер. Вы можете самостоятельно определить загруженность участка электрической цепи для всей кухни или группы комнат, в состав которых входит и штепсельная розетка с духовым шкафом.

   Вам необходимо узнать – будут ли жилы электропроводки в стене перегреваться при включении столь мощного электрооборудования. Для этого в паспорте нагревательного электроприбора узнайте его мощность, как правило, она указана в кВт или Вт. Затем, определите сечение жил, проложенных к штепсельной розетке. Если сечение вам неизвестно, вы можете воспользоваться одним из нескольких способов, предложенных в данной статье на нашем ресурсе: https://www.asutpp.ru/kak-opredelit-sechenie-provoda-ili-zhil-kabelya.html.

   По величине сечения можно узнать пропускную способность вашей электрической цепи, к примеру, в соответствии с таблицей В.52.2 ГОСТ Р 50571.5.52-2011 допустимая нагрузка для алюминиевого двухжильного кабеля в стене составит:

   2,5 мм²– 14,5 А или 3,3кВт;
   4 мм² – 19,5 А или 4,4кВт;
   6 мм² – 25 А или 5,7кВт.

   Зная мощность духового шкафа и сечение жил электропроводки, сравните пропускную способность электрической цепи и подключаемую нагрузку. К примеру, если у вас духовой шкаф будет потреблять, допустим, 3кВт а электропроводка из алюминия 2,5 мм², то ее пропускная способность позволяет длительно пропускать 3,3 кВт. Однако заметьте, имеющаяся электропроводка сможет нормально выдерживать работу духового шкафа, но остальные мощные электроприборы включать в это время нельзя.

4. Как подключить варочную панель к двум фазам и возможно ли это (на примере Gorenje ECT 650 CP)?

   Варочная панель, действительно, может быть запитана как от однофазной электрической цепи, так и трехфазной (в последнем случае задействовано два фазных проводника из трех). Варианты подключения должны быть подробно описаны в руководстве пользователя, а также изображены на шильдике возле клеммной колодки.

   Пример шильдика варочной поверхности приведен ниже.

   https://www.asutpp.ru/wp-content/uploads/2018/08/shildik. jpg

   Как видите в Вашем случае достаточно подключить нейтральный проводник к клемме «N», защитный проводник к «РЕ», а любые два из трех фазных проводников к «L1» и «L2».

газовую к электросети самостоятельно, видео, подключение электрической поверхности

Для подключения варочной панели к 3-х фазной сети необходим кабель из пяти медных проводников сечением 2,5 мм2

Обычно на кухне используется плита. Она подключается довольно просто – вилка вставляется в розетку. Но кухонная плита сама по себе занимает слишком много места, это существенно, если кухня маленького размера, а потому многие покупают только самую главную часть плиты – варочную панель. Встроенной варочной панелью сегодня сложно удивить, а вот своими руками подключить её вполне реально.

Содержание материала:

• 1 Нюансы подключения варочной панели
• 2 Инструментарий для подключения газовой варочной панели
• 3 Подключение проводки электрической варочной панели
• 4 Схема самостоятельного подключения варочной панели

Нюансы подключения варочной панели

Суть индукционных панелей заключается в следующем: нагревательный элемент передает тепло напрямую дну поставленной посуды, не нагревая стеклокерамическую панель. Варочные панели отличаются по типу источников тепла (нагрева).

Разметка – это самый важный этап работ, связанный с установкой варочной панели

Так существуют 3 вида панелей:

• Электрические;
• Газовые;
• Индукционные.

Дно специальной посуды – это необходимый элемент работы панели, с помощью его образуется индукционный ток. Этот ток возникает в результате действия магнитного поля высокочастотного электрического тока, движущегося по медной катушке, находящейся под стеклом варочной панели. Ток, двигаясь по дну посуду, соприкасаясь с ним, нагревает поверхность, соответственно, разогретая поверхность дна затем греет продукты внутри посуды.

Тепло практически не теряется, коэффициент полезного действия высокий.

Электричество в связи с этим экономится, так как время нагрева посуды быстрое, соответственно, быстрее готовится еда. Соответственно, такие панели безопасны в эксплуатации и просты в уходе, но существенный минус – обязательная необходимость специальной посуды. Кроме того, людям с кардиологическими стимуляторами не рекомендуется подходить ближе полуметра к панели, из-за имеющихся магнитных волн может пострадать такой важный для жизнедеятельности прибор.

Панель для варки устанавливается без наклона, то есть ровно, закрепляется при помощи крепежа, прикрепить можно шурупами или саморезами. Перед установкой, следует позаботиться о вентиляции, для нее должно быть достаточно места, иначе варочная панель будет перегреваться. Если дома стоит посудомоечная машина, то над ней устанавливать конструкцию крайне не рекомендуется. Вплотную к стене установка также запрещена – необходимо, чтобы было расстояние в пару сантиметров. Внизу под панелью также остается пространство.

Инструментарий для подключения газовой варочной панели

Работа с газом всегда представляет опасность, поэтому подключать панель лучше доверить специалисту, но всё же, при соблюдении техники безопасности, можно подключить её самостоятельно.

Перед началом работ по подключению варочной панели необходимо осмотреть само устройство

В работе нужны будут:

• Измерительный прибор;
• Карандаш;
• Герметик;
• Разводной ключ;
• Пила по дереву;
• Газовая обмотка;
• Стальной шланг.

Очень важно перед работой выбрать шланг. Внимательность при осмотре шланга важна. Он не должен быть с перегибами или какими-либо иными дефектами. С таким шлангом в обязательном порядке прилагается сертификат. Следующим этапом будет выпиливание столешницы под размер панели. Здесь опять же, всё необходимо внимательно измерить. Необходимо уделить внимание подбору места – оно должно быть проветриваемым, защищенным от попадания воды и располагаться на безопасном расстоянии от предметов интерьера.

Края спила столешницы обрабатываются герметиком для влагостойкости.

Сама газовая варочная панель перед установкой осматривается. Не должно быть видимого брака в виде повреждений или ещё каких недостатков. Если ничего не обнаружено, можно приступать к установке. Панель устанавливается в подготовленную столешницу. Газовый шланг присоединяется к крану газопровода, необходимо воспользоваться обмоткой для избегания утечки. Другой конец шланга необходимо подключить к панели. На панели может быть 2 входа. Второй вход предназначается баллону или баллонному устройству.

Для того чтобы проверить, качественно ли установлен шланг, следует пустить газ. Не должно быть запаха, а предварительно следует смазать шланг по всей длине и места закрепления мыльным раствором. Если нет запаха и мыльных пузырей, то всё в порядке. Подключение самой панели просто. Проводится поочерёдное включение конфорок (следует подождать около минуты, чтобы вышел весь воздух), а затем провести пробное включение горелок.

Шланг предпочтительнее использовать длиной до 3 м, ни в коем случае соединение между собой несколько шлангов недопустимо. Перенос плиты необходимо согласовывать с газовыми службами. При подключении к газу, проверять наличие утечки нельзя ни при каких условиях с использованием рядом огня – это может быть смертельно опасно.

Подключение проводки электрической варочной панели

Варочная панель, работающая на электричестве, подключается к линии, которая может выдержать силу тока до 40 А и имеет надежное заземление. При подключении, можно столкнуться с розетками 2 типов – трехконтактной и четырехконтактной. Если на конце кабеля уже имеется вилка для розетки с 3 или 4 контактами соответственно, то подключить её несложно самому. А вот чтобы подключиться к сети кабеля при отсутствии вилки, необходимо обладать рядом знаний. К примеру, если от панели отходит четырехжильный кабель, а в помещении имеются лишь 3 провода для питания, соответственно, панели нужно подключение из 2 фаз, но в квартире имеется только одна.

При подключении проводки электрической варочной панели концы проводов оконечивают зажимами, можно их залудить и свернуть в кольцо

Технология в таком случае будет следующей:

1. Необходимо от варочной панели скрутить вместе 2 провода – один из них черный, другой – коричневый.
2. Потом их следует подключить к фазе, то есть фазному проводу, который выходит из стены.
3. Синий кабель – это нейтраль, соединяется с нолем, то есть нулевым проводом питания.
4. Должно остаться 2 одинаковых провода по цвету. Эти провода – заземление, они жёлто-зеленого цвета. Эти жёлто-зеленые кабели нужно подсоединить друг к другу.

Может быть ситуация, то все 3 провода одинаковые по цвету. В таком случае понадобится мультиметр. С его помощью определяются ноль, фаза и заземление проводника. Провода необходимо изолировать. Самому также следует при наличии вилки убедиться, что провода питания и контакты, которые содержит розетка, соответствуют друг другу. В этом также поможет мультиметр.

Если возникает необходимость, то провода следует менять местами – это уже не должно вызывать трудностей.

Также необходимо обратить внимание, что при подключении к электросети, необходимо позаботиться о том, чтобы корпус панели был заземлен. В комплекте обычно к панели прилагается шина заземления, которую следует соединить с заземленным проводом квартиры.

Схема самостоятельного подключения варочной панели

Одна фаза подключения – это стандартная электросеть в 220 В. В варочной панели выводов 6 – 3 фазы, 2 нейтрали и 1 заземление, соответственно. Поэтому, если в доме имеется лишь 2 провода, то понадобятся перемычки.

Варочная панель встраиваемого типа подключается к отдельной линии с розеткой, способной выдержать ток от 32 до 40 А, и обеспечить надежное заземление

Существует 3 вида схем:

• С одной фазой подключения;
• С двумя фазами подключения;
• С тремя фазами подключения.

Для 3 домашних проводов, следует объединить контакты панели, как было уже описано: ноли вмести, фазы соединяются друг с другом и земляные провода. Для соединения с трехфазной сетью, необходимы медные провода и перемычка, задействованная на ноле. Провода присоединяются к вилке с розеткой без права перепутывания. Ноль – вверху, провода фаз – посередине, заземление – снизу. В случае, если имеется 4 фазных проводка, один из них на вилке не применяется.

Как подключить варочную панель самостоятельно (видео)

Варочная панель дома – это определённые преимущества, которых можно достичь, правильно всё подключив. Работа панели будет приносить радость владельцу, искушённому бытовым уроком физики.

Как установить настенную духовку

Замена или установка новой настенной духовки на вашей кухне? Хотя выполнение этой задачи в одиночку может показаться за пределами вашей зоны комфорта или даже пугающим, вы можете выполнить эту установку самостоятельно с помощью другого человека, а также некоторых дополнительных инструментов. Используйте это руководство в качестве обзора того, как установить настенную печь.

Установка настенной печи: пошаговая инструкция

Часто задаваемые вопросы по установке настенной печи

Explore Whirlpool ^® Настенные печи

Установка настенной духовки: пошаговые инструкции

Когда дело доходит до установки бытовой техники, важно, чтобы вы прочитали руководство пользователя и инструкции по установке для получения полной информации и деталей, которые могут не быть включены в данное руководство. Ознакомьтесь с постановлениями и кодексами местных органов власти, чтобы убедиться, что вам разрешено продолжать работу, и если вы не знакомы или не умеете работать с электропроводкой, рекомендуется нанять профессионального электрика.

Что потребуется для установки настенной печи

 Расходные материалы

Инструменты

• Отвертка Phillips

• Бесконтактный электрический тестер

• Рулетка

• Дрель

• Сверло 1″

• Уровень

• Плоская отвертка

Шаг 1: Подготовьтесь к установке настенной печи

Перед началом работы вам необходимо отключить электропитание от блока предохранителей. Используйте бесконтактный электрический тестер, чтобы убедиться, что питание отключено.

При извлечении духовки из упаковки положите на пол кусок картона для новой духовки, чтобы свести к минимуму вероятность повреждения пола.

Шаг 2. Снимите старую и новую дверцы духовки

Если заменяется старая духовка, сначала нужно снять старую дверцу духовки, прежде чем выкручивать крепежные винты. При замене двойной духовки снимите обе дверцы, прежде чем продолжить. С помощью второго человека осторожно поднимите печь из шкафа и перережьте электропроводку.

Поскольку духовки тяжелые, вы можете также снять дверцу новой духовки, чтобы упростить процесс установки. Аккуратно положите дверцу (двери) ручкой вниз на картон или одеяло.

Шаг 3: Измерьте отверстие шкафа

Настенные духовые шкафы, одинарные или двойные, обычно бывают трех разных размеров: 30-дюймовые, 27-дюймовые и 24-дюймовые духовые шкафы. Измерьте размер вашего шкафа, чтобы убедиться, что ваша духовка поместится в отверстие. Используйте инструкцию по установке для конкретных измерений.

Если вы вырезаете новое отверстие для настенной печи, убедитесь, что вы оставили около ¼ дюйма свободного пространства с каждой стороны.

Шаг 4: Найдите соединительную коробку

ниже выреза шкафа. Если вы не видите распределительной коробки, возможно, она находится за стеной. Вам нужно будет вырезать отверстие, чтобы получить доступ к электропроводке для завершения установки. Полную информацию см. в руководстве пользователя и инструкциях по установке.

Шаг 5: Установите ножки духовки

С помощью второго человека осторожно наклоните духовку на заднюю сторону и поместите ее поверх картона, чтобы можно было прикрепить ножки к духовке. То, как вы прикрепите ножки, будет зависеть от высоты выреза в вашем шкафу, а высота выреза будет зависеть от того, устанавливаете ли вы одинарную или двойную духовку. Конкретную информацию и размеры см. в инструкциях по установке.

Шаг 6. Выполните электрическое подключение

После установки ножек поставьте печь рядом с местом, где она будет установлена, и подключите проводку в соответствии с инструкциями по установке. Зачистите провода от электрической цепи и духовки. Соедините провода с помощью разъемов для проводов, используя соответствующие цвета — красный, черный, белый и зеленый или неизолированную медь для заземляющего провода.



Для газовых духовых шкафов:
Оберните резьбовое уплотнение вокруг ниппеля газового клапана и навинтите муфту газового клапана от духовки на ниппель и затяните разводным ключом. Проверьте все газовые соединения, нанеся на них утвержденный неагрессивный раствор для обнаружения утечек (также подойдет смесь воды и нескольких капель средства для мытья посуды в аэрозольном баллончике). Если пузырьки обнаружены, есть утечка, и вам нужно затянуть ее с помощью гаечного ключа. После полной затяжки и отсутствия утечек газа включите духовку в розетку.

Шаг 7: Завершите установку духовки

Вам снова понадобится помощь второго человека, который поможет поднять духовку на место окончательной установки. Закрепите печь с помощью прилагаемых винтов. Если вы сняли дверцы, чтобы упростить процесс установки, прикрепите их обратно вместе с имеющейся отделкой.

Часто задаваемые вопросы по установке настенной печи

Должна ли настенная печь находиться в шкафу?

Для вашей настенной духовки потребуется место для электронных компонентов, а также для рабочей камеры. По этой причине установка настенной печи должна производиться внутри шкафа или встроенной стены.

Вам нужен электрик для установки настенной печи?

Вам может не понадобиться электрик, чтобы завершить установку настенной печи. Однако, если вы не чувствуете себя комфортно или не знакомы с электропроводкой, необходимой для установки настенной печи, рекомендуется нанять электрика.

Могу ли я установить настенную печь самостоятельно?

Если вы привыкли заниматься ремонтом и установкой дома, то установку настенной печи можно выполнить за один день с помощью друга. Однако, если вы не очень хорошо разбираетесь в установке бытовой техники или работе с электропроводкой, то найм профессионала может быть вашим самым безопасным выбором.

Explore Whirlpool

^®  Настенные печи

WOS51EC0HS

WOS31ES0JS

WOD51EC0HS

Узнайте больше о Whirlpool

^®  Настенные печи

• Как работает самоочищающаяся духовка и как ею пользоваться? Самоочищающиеся печи сокращают работу по очистке. Воспользуйтесь этими инструкциями, чтобы узнать, как использовать цикл самоочистки, и узнать, сколько времени он занимает.

• Двойные духовые шкафы против одинарных духовых шкафов: плюсы и минусы Каковы преимущества двойной печи? Узнайте больше о двойных духовых шкафах, их плюсах и минусах и о том, подходит ли этот прибор для вашей семьи.

• Конвекция против обычных духовок: в чем разница? Узнайте разницу между конвекционной и обычной духовкой, а также плюсы и минусы конвекционной и обычной духовки для приготовления пищи и выпечки.

домашнее сердцебиение

Готовы узнать больше советов, домашних советов и руководств по технике?

Просмотреть все статьи

Была ли эта статья полезной? Передайте его на

Как установить газовую, электрическую или индукционную варочную панель

Хотя это может показаться пугающей задачей, обновление вашей варочной панели может быть довольно простым процессом, особенно если вы просто заменяете варочную панель старой модели на более новую. Этапы установки остаются примерно одинаковыми независимо от типа варочной панели, поэтому вы можете использовать это руководство, чтобы пройти через основной процесс установки газовой, электрической или индукционной варочной панели с 4 или 5 конфорками.

Обратите внимание, что данное руководство является обзорным, и если для установки требуется изменить конфигурацию вашей кухни, проложить новые газопроводы или электропроводку, возможно, лучше нанять профессионала.

Инструменты и расходные материалы, необходимые для установки варочной панели

Держите руководство пользователя под рукой. Конкретные инструкции и подробный список инструментов, которые вам понадобятся, будут в вашем руководстве. Как минимум вам понадобится:

Инструменты:

Для газовой установки:

Расходные материалы:

• Герметик для труб

• Кисть для рисования

Пошаговая установка электрической, газовой или индукционной варочной панели

Пока вы готовитесь к установке, вам может понадобиться помощь друга, особенно при демонтаже старой варочной панели, так как она может быть довольно тяжелой. Также чрезвычайно важно, чтобы вы отключили электроэнергию от блока предохранителей и выключили газовую линию.

Хотя это общие шаги по установке варочной панели, инструкции будут различаться в зависимости от производителя и от того, устанавливаете ли вы газовую или электрическую варочную панель. Кроме того, при использовании индукционной варочной панели установка выполняется так же, как и при установке электрической варочной панели. Обязательно следуйте инструкциям производителя по установке вашей конкретной модели варочной панели.



Шаг 1: Отсоедините и проверьте источник топлива

Перед отсоединением старой варочной панели сфотографируйте или пометьте проводку, так как новая варочная панель будет подключаться таким же образом. В зависимости от источника топлива, который требуется для вашей варочной панели, существуют две разные установки. Если вы заменяете индукционную или электрическую варочную панель, то для подключения и источника топлива потребуется распределительная коробка под варочной панелью. При замене газовой варочной панели для подключения потребуется газовая линия.



Установка электрической плиты:

Проверьте правильность напряжения и силы тока для электрической плиты

• Если вы заменяете старую плиту, то, скорее всего, у вас уже есть распределительная коробка, которая должна быть не менее 240 вольт.

• Дважды проверьте, что ваша старая варочная панель имеет ту же силу тока, что и новая варочная панель, поскольку некоторые старые модели имеют только 30-амперную цепь. Новые модели варочных панелей, как правило, имеют схему на 40 или 50 ампер.

• Если у вас нет распределительной коробки или у вас нет необходимой силы тока, вам следует нанять профессионала для этой установки.



Установка газовой варочной панели:

Отсоедините варочную панель от газовых линий

• Удалите остатки газа в вашем диапазоне, включив конфорки на несколько секунд в хорошо проветриваемом помещении.

• При отсоединении гибкого газового шланга проверьте его на износ.

• Если износа нет, можно использовать тот же шланг, но при наличии повреждений заменить его новым.

• Перекройте подачу газа, повернув переключатель перпендикулярно клапану, ослабьте и снимите гибкий газовый шланг с помощью гаечного ключа.



Шаг 2. Снятие существующей варочной панели со столешницы

Прежде чем приступить к снятию старой варочной панели, отключите все электричество в блоке предохранителей во избежание травм. Убедитесь, что питание полностью отключено, используя тестер цепи на каждом проводе в цепи, чтобы быть в безопасности. Если индикатор тестера цепи загорается, это означает, что питание все еще есть и его необходимо отключить.

• Удалите с варочной панели все съемные детали, такие как конфорки и/или решетки, а также герметик или замазку.

• Освободите место для работы, сняв дверцы шкафа или ящики.

• Старая варочная панель будет тяжелой, поэтому вам понадобится второй человек, который поможет вам ее поднять.

• Чтобы снять варочную панель, нажмите на нижнюю часть варочной панели, чтобы она поднялась и вышла наружу.

• При утилизации старой варочной панели узнайте в своем муниципалитете, есть ли у них программа утилизации бытовой техники.

• Некоторые производители могут предлагать услуги по утилизации или утилизации. Вы можете убедиться во время покупки.

ШАГ 3: ИЗМЕРЬТЕ ПРОЕМ СТОЛЕШНИЦЫ И ПРОВЕРЬТЕ РАЗМЕРЫ ПЛИТЫ

Размеры вашей варочной панели могут различаться, но, как правило, вам потребуется не менее 30 дюймов и 1-2 фута свободного пространства по бокам.

• Используйте свою рулетку, чтобы убедиться, что у вас есть по крайней мере этот зазор, хотя вам следует проверить руководство пользователя для конкретных измерений.

• Убедитесь, что под местом, где будет располагаться настольная горелка, достаточно места.

• Измерьте варочную панель и вычтите от ½ дюйма до 1 дюйма с каждой стороны, чтобы учесть нависающий край, который будет проходить над столешницей.

• Минимальные расстояния могут зависеть от производителя варочной панели и местных норм.

Шаг 4. Снимите упаковку и отсоедините съемные части новой варочной панели

Подготовьтесь к установке новой варочной панели, удалив всю упаковку и защитный материал из коробки. Держите любые незакрепленные детали, такие как решетки или ручки, в стороне, пока установка не будет завершена.

Шаг 5: Установите пружинные зажимы в столешницу, чтобы закрепить новую варочную панель

Ваша новая варочная панель будет оснащена пружинными зажимами, которые будут удерживать ее на месте после установки в отверстие столешницы. Эти зажимы нужно будет сначала вкрутить в саму варочную панель.

Шаг 6. Опустите новую варочную панель в столешницу и подключите к источнику топлива

Попросите другого человека помочь вам поднять варочную панель на место, предварительно убедившись, что кабели и провода проходят через отверстие, прежде чем прижимать варочную панель до упора. защелкивается в пружинных зажимах. Подключение к источнику топлива зависит от того, подключаете ли вы газовую или электрическую плиту.



Подключение проводов к электрической варочной панели

• Прежде чем подключать новую варочную панель, убедитесь, что электричество отключено в блоке предохранителей.

• Используя для справки этикетки или сделанные вами фотографии проводов вашей старой варочной панели, подключите кабели к соответствующей клемме в соединительной коробке.

• Красный и черный кабели — это положительный и отрицательный кабели, которые подают питание на варочную панель, белый — нейтральный, а зеленый — кабель заземления.

• Чтобы избежать коротких замыканий, закройте провода кабельной гайкой и спрячьте их в распределительной коробке.



Подсоедините газовые линии к новой установке варочной панели

• С помощью кисти нанесите большое количество герметика для труб на резьбу, которая прикрепляет шланг к варочной панели.

• Если ваша новая варочная панель поставляется с регулятором, вам сначала нужно прикрепить регулятор к варочной панели, а шланг к регулятору, обязательно нанеся герметик с помощью малярной кисти, прежде чем затягивать гаечным ключом.

• Убедитесь в герметичности газового соединения и отсутствии утечки газа.

• Подключите к электрической розетке воспламенитель, который зажжет горелки.

Проверка газового соединения

Чтобы проверить надежность соединения с газовой линией, распылите смесь воды и средства для мытья посуды на соединения труб. Если появляются большие пузырьки воздуха, значит, соединение газовой магистрали ослаблено и его необходимо подтянуть с помощью гаечного ключа.

Шаг 7: Установите обшивку и снимите все детали

Затяните все винты пружинных зажимов и добавьте герметик, если вы будете добавлять обшивку.

MGC9536DS MEC8830HB

Узнайте больше о варочных панелях

• Как выбрать из различных типов варочных панелей Какой тип варочной панели лучше всего подходит для вашего дома? Изучите различные типы варочных панелей и узнайте больше об их преимуществах.

• Газовый диапазон

  Рейтинги БТЕ и почему они имеют значение Что означает BTU и что он измеряет? Узнайте больше о важности знания БТЕ газовой плиты и о том, какие цифры лучше всего подходят для ваших нужд.

• Газовая плита против. Электричество: в чем разница? Что лучше: газовая или электрическая плита? Наше руководство по газовым и электрическим плитам поможет вам узнать плюсы и минусы каждого прибора, чтобы помочь вам сделать выбор.

Была ли эта статья полезной? Передайте его на

Установка и подключение бытовой техники своими руками

Установка и подключение

Опубликовано: 14.02.2015 Обновлено: 06.11.2017 Пока без коментариев

Не знаете, как подключить электрическую плиту к сети? Вашему вниманию несколько подробных видеоуроков, пошаговые инструкции и схема подключения!

Опубликовано: 02.11.2014 Обновлено: 27.05.2019 1 Комментарий

Как правильно подключить посудомоечную машину к холодной воде, канализации и электричеству. Пошаговая инструкция по установке посудомоечной машины своими руками.

Опубликовано: 20. 06.2017 Обновлено: 20.06.2017 1 Комментарий

Как установить встраиваемый холодильник своими руками. Требования к размещению корпуса в шкафу, а также советы по подключению холодильника к сети.

Опубликовано: 08.06.2017 Обновлено: 04.11.2017 2 комментария

Как установить встраиваемую варочную панель в столешницу своими руками. Подключить электрическую плиту к сети.

Опубликовано: 14.04.2017 Обновлено: 04.11.2017 Пока без коментариев

Как установить антенну на крышу частного дома. Пошаговая инструкция установки мачты, телевизионной антенны, крепления для троса.

Опубликовано: 01. 03.2017 Обновлено: 03.11.2017 1 Комментарий

Основные этапы монтажа дизель-генератора в помещении и на улице. Как выбрать место для дизельной электростанции и как осуществляется первый пуск оборудования.

Опубликовано: 19.09.2016 Обновлено: 27.09.2017 3 комментария

Установка и подключение домофона своими руками. Правила установки домофона в частном доме и квартире. Схема подключения вызывной панели, трубки, замка.

Опубликовано: 24.08.2016 Обновлено: 26.09.2017 Пока без коментариев

Инструкция по подключению погружного насоса к сети и водопроводу. Как правильно установить и подключить глубинный насос. Схема установки и видеоинструкция.

Опубликовано: 11.05.2016 Обновлено: 18 августа 2017 г. Пока без коментариев

Как подключить вентилятор в ванную своими руками. Схема подключения вентилятора через отдельный выключатель, совместно с освещением и через таймер.

Опубликовано: 26 февраля 2016 Обновлено: 08.08.2017 Пока без коментариев

Не знаете, как правильно подключить кухонную вытяжку к электричеству? Ознакомьтесь с инструкцией по подключению вытяжки к сети без розетки и другими способами.

Опубликовано: 18.08.2015 Обновлено: 13.07.2017 15 комментариев

Как подключить дверной звонок своими руками? Фото и схемы подключения электрического звонка. Особенности установки проводной и беспроводной модели.

Опубликовано: 16.08.2015 Обновлено: 13.07.2017 13 комментариев

Как подключить генератор к сети дома? Инструкция по подключению и заземлению электростанции в домашних условиях. Схема подключения через выключатель и АВР.

Опубликовано: 15.02.2015 Обновлено: 06.11.2017 Пока без коментариев

Если вы не знаете, как установить кондиционер в квартире, вот пошаговая инструкция, фото и видео урок, как установить ваш прибор самостоятельно!

Опубликовано: 14.02.2015 Обновлено: 06.11.2017 Пока без коментариев

Не знаете, как подключить электрическую плиту к сети? Вашему вниманию несколько подробных видеоуроков, пошаговые инструкции и схема подключения!

Опубликовано: 12. 02.2015 Обновлено: 06.11.2017 Пока без коментариев

Не знаете, как установить морозильник? К вашему вниманию идеи установки морозильной камеры на кухне и на балконе. Требования к подключению морозильной камеры.

Опубликовано: 12.02.2015 Обновлено: 20.03.2019 1 Комментарий

Не знаете, как установить встроенную микроволновку в кухонный гарнитур? Прочтите инструкцию по установке микроволновой печи самостоятельно!

Опубликовано: 11.02.2015 Обновлено: 06.11.2017 1 Комментарий

Не знаете, как установить электрическую духовку и подключить ее к сети самостоятельно? К вашему вниманию инструкция по установке и наглядный видео урок!

Опубликовано: 11. 02.2015 Обновлено: 06.11.2017 Пока без коментариев

Не знаете, как установить сушильную машину и подключить ее к вентиляции, электричеству, канализации? К вашему вниманию инструкция по установке своими руками!

Опубликовано: 10.02.2015 Обновлено: 06.11.2017 Пока без коментариев

Не знаете, как установить электрический полотенцесушитель и подключить его к сети в ванной комнате? К вашему вниманию инструкция по установке и наглядный пример!

Опубликовано: 04.11.2014 Обновлено: 06.11.2017 Пока без коментариев

Инструкция по правильному подключению домашнего кинотеатра к телевизору своими руками. Схема и видеоинструкция по установке динамиков и подключению проводов.

Опубликовано: 03.11.2014 Обновлено: 06.11.2017 1 Комментарий

Нужно установить телевизор на стену? Рекомендации по самостоятельному подвешиванию настенного телевизора. Консультации специалистов и видеоинструкция по установке.

Опубликовано: 02.11.2014 Обновлено: 27.05.2019 1 Комментарий

Как правильно подключить посудомоечную машину к холодной воде, канализации и электричеству. Пошаговая инструкция по установке посудомоечной машины своими руками.

Опубликовано: 29.10.2014 Обновлено: 06.11.2017 Пока без коментариев

Советы по установке и подключению своими руками. Как подключить холодильник с льдогенератором к воде и электрической розетке.

Опубликовано: 28.10.2014 Обновлено: 27.05.2019 1 Комментарий

Не знаете, как подключить стиральную машину? Читайте пошаговую инструкцию по установке и подключению стиральной машины своими руками.

Установка бытовой техники в доме не всегда проблематична, но, несмотря на это, многие владельцы квартир вызывают мастера для подключения компьютера, варочной поверхности, стиральной машины и т. д. Безусловно, квалифицированный специалист может обеспечить безопасную и в то же время долговечную эксплуатацию кухонных устройств, однако стоимость его работы по современным меркам составит не менее 1000 за единицу оборудования. Если вы уверены, что справитесь с установкой и подключением бытовой техники в доме самостоятельно, но проблема только в том, что вы не знаете, как это сделать, этот раздел нашего сайта – ваш доступный помощник.
