Качество телевизионного вещания во многом зависит от состояния антенны. Для её подключения к приемнику сигналов изображения и звукового сопровождения необходим специальный кабель с электрическим соединителем. Правильное его присоединение гарантирует постоянное хорошее изображение.

Особенность коаксиальной тв конструкции проводников

В силовом кабеле потенциал перемещается по полному объему проводника, полосовой стремится к поверхности провода. Чаще его повторение — быстрее к ней он придвигается. Проникая в тело проводника, амплитуда колебаний электромагнитных волн уменьшается. Величину затухания сигнала можно определить только после подключения кабеля приема, передачи сигнала.

Домашнее использование телевизора рекомендует приобретать определенные марки телевизионного кабеля, имеющие волновое препятствие прохождению информации 75 Ом: RG 6U, SAT 50, SAT 703B, DG113.

Составляющие изделия:

• основной медный, омедненный стальной проводник;
• труднопроницаемая оболочка;
• алюминиевая фольга, служащая вторичным материалом, проводящим электрический ток;
• экран, противодействующий электромагнитным полям;
• пластиковая внешняя изоляция, предохраняющая содержимое от внешних воздействий, атмосферных явлений.



Выбранное изделие из нескольких изолированных проводников, оптических волокон, покрытых оболочкой, необходимо подключить к телевизору. Простота операции, её безопасность дает возможность каждому владельцу телевизионного устройства самостоятельно решить вопрос, как подсоединить антенный кабель к штекеру. Низкое, микровольтовое напряжение позволяет разделывать кабель без отключения его второго торца от телевизора. Не создает опасность электрический контакт точек сети в результате соприкосновения проводника и защищающего содержимое переплетения металлических прядей.

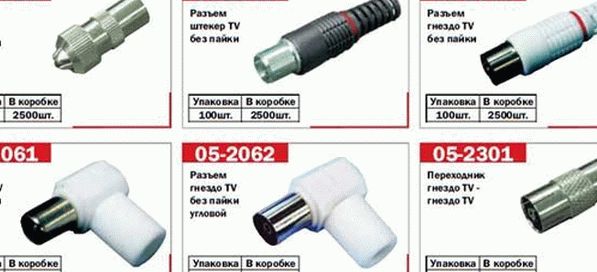

Наилучшим соединителем считается F-штекер. Отличается от ранее используемых отсутствием незакрытого экранирующей изоляцией промежутка центральной жилы конструкции, влияющей на скорость изменения телевизионного сигнала. Простая операция позволяет любому самостоятельно закрепить его на изолированный проводник.

Подключение развлекательного, информационного агрегата к многослойному шнуру происходит путем соединения последнего с F- разъемом.

Перед присоединением проверьте качество используемого провода.

Условия подбора:

1. ознакомьтесь со специальным штрих-кодом, закрепленным на оболочке изделия с указанием её характеристик, свойств. Предпочтительно выбирать медную или омедненную стальную жилу, расположенную в центре, являющуюся прекрасной средой прохождения электрического тока, противодействующей перепадам температуры;
2. выберите жесткую, не разламывающуюся при изгибе оболочку. Каучуковая имеет короткий срок использования;
3. учтите плотность имеющейся оплетки. Изоляционный экран влияет на полноцветное, цифровое изображение и звук передачи, выполняет различные функции: защитную, изолирующую, транзитную.

Рассчитайте длину кабеля и укажите частоту работы телевизионных каналов для проверки уровня затухания сигнала (чем он меньше, тем лучше работает аппарат). Показатель в 70% показывает окончания срока службы изолированного шнура.

Алгоритм операции насадки электрического соединителя

Разделывается телевизионный кабель путем внимательного освобождения его от внешней оболочки. Фольга из алюминия, медная оплетка отгибаются, снимается изоляция от основного проводника. Штекер плотно насаживается на тонкую металлическую оплетку, не создавая возможности соединение с основной жилой. К конструкции присоединяется разъем-втулка.

Во многих телевизорах присоединение происходит антенными штекерами советского производства. Появление плохого телевизионного сигнала требует перепайки залуженных контактов. Место пайки, торец центральной жилы зачищается надфилем, клеммы – наждачной бумагой и обрабатываются лужением. На кабель одевается пластмассовая часть соединителя, снимается верхняя оболочка кабеля. Экранирующая оплетка расплетается, делится пополам и сплетается. Изоляция с основной жилы снимается, укорачивается проводник и продевается в центральный контакт штекера. Экранирующие проводники закрепляются в плотно прижатых к кабелю контактных лепестках. При пайке слой припоя должен быть небольшим, чтобы гильза штекера надевалась. После проверки качества полученного контакта надевается пластмассовый патрон.

Антенный кабель подключается в стандартное гнездо телевизионного агрегата, расположенное на задней панели, промаркированное «ANT». Современные аппараты имеют два разъема, куда подключается кабельное телевидение и спутниковая антенна. При установке выбирается источник сигнала (антенна, спутниковое телевидение), производится ручная или автоматическая настройка каналов. Подключение к советской модели требует знания необходимого формата телевещания, использования разделителя сигнала с метровым и дециметровым диапазоном.

Удлинение шнура подключения телевизора

Возникшая необходимость переноса аппарата требует удлинения кабеля. Изменить длину можно двумя способами: применяя F-разъемы, коннекторы и используя фильтр цифровых сигналов с разными частотами.

В первом случае освобождаются концы кабеля от оболочки и соединяются штекерами. Для более качественного контакта основных жил место соединения заматывается изоляционной лентой.

Во втором применяется сплиттер, имеющий один вход и несколько выходов. Процесс удлинения не отличается от применяемого F-разъема.

Ликвидация телевизионных помех

Возникающие при эксплуатации телевизора внешние электромагнитные воздействия на проводные линии устраняются путем увеличения коэффициента самоиндукции, применения специального ферритового фильтра, использующегося для подавления высокочастотных помех в электрических сетях.

Ферритовое кольцо представляет собой узел электрической сети блока питания, фильтрующий, поглощающий высокочастотные помехи. Их воздействие позволяет в:

• одножильных проводах поглощать излучения, преобразовывать их в тепло, нагревающее проводники; усиливать, возвращая долю высокочастотного магнитного поля в изолированный проводник, поступающие импульсы;
• многожильных выступать в роли синфазного преобразователя, пропускающего сигналы посредством одного сигнального и общего провода, гасящего соразмерные.

Необходимость получения одновременного нормального телевизионного сигнала для подобных смонтированному телевизору требует использования «краба». Разделитель от антенны, общей тарелки применяется в жилых многоквартирных постройках, местах временного проживания, спортивных сооружениях. Мощность поступающего телевизионного сигнала делится на равные доли между всеми приключенными аппаратами.

Наиболее удобным разветвителем является узел с входами-выходами, присоединяемый телевизионным штекером. Перед применением требует проверки фактическое время изготовления подключаемого кабеля, его противодействие поступающим сигналам и показатели их затухания в период эксплуатации. Оплетка должна иметь термопластичную этиленовую изоляцию. Современные дорогостоящие марки – влагозащитный наполнитель.

Правильно смонтированный «краб» сохраняет необходимую мощность, обеспечивает качественную цифровую, звуковую передачу сигналов в течение длительной эксплуатации телевизионного агрегата.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Подключение ТВ антенны к телевизору

На первый взгляд – все просто! Купил антенну и кабель, подсоединил к соответствующим разъемам – и готово! А вы учли вид антенны, марку телевизора, схему сборки, качество провода, переходники и прочие детали? Нет? Тогда вам повезло, если все каналы идеально показывают, без сбоев, помех и этой ужасной надписи NO SIGNAL. Подключение антенны к телевизору требует некоторых навыков и знаний. Д ля начала ознакомьтесь с основами подключения.

Особенности подключения к телевизору разных антенн

К телевизору можно подключить следующие виды антенн:

• Наружная. Распространенный способ подключения наружной антенны к телевизору – соединение через F-разъемы. Коннекторы прикручиваются к выводу антенны и к штекеру-проводнику, который впоследствии вставляется в специальное гнездо телевизора. При подключении необходимо позаботиться о защите мест соединения и ввода кабеля с улицы в помещение. Эти участки наиболее уязвимы и зависят от погодных факторов. Для их защиты можно использовать специальные короба, герметик и прочие материалы.
• Цифровая. Самый простой метод работы – подключение цифровой ТВ-антенны к телевизору со встроенным Т2-адаптером. При отсутствии адаптера необходимо дополнительно приобрести ресивер, который обычно продается в комплекте с тюнером. Если вы живете в многоквартирном доме, то уточните возможности коллективной антенны. Способна ли она принимать и передавать цифровой сигнал? Для прохождения цифрового сигнала и получения качественного изображения разъемы RCA и Scart не подходят. Цифровую антенну подключайте через HDMI.
• Спутниковая. Спутниковые антенны относятся к наружному оборудованию, их подключение к телевизору похоже на подключение наружных антенн. При их установке необходимо учитывать: направленность сигнала, угол наклона, отсутствие препятствий. Антенны должны быть надежно закреплены и не сдвигаться при первом порыве ветра. Подключение осуществляется через F-разъемы, но необходимо дополнительное оборудование: ресивер, конвертер, переходники, кабель.
• Триколор. Антенна Триколор ТВ – это спутниковая антенна. Ее подключение возможно к новым и старым телевизорам с помощью ресивера и кабеля HDMI. При таком способе, полученное изображение не претерпевает изменений и передается в том же качестве, как его транслирует оператор. Существуют и другие способы подключения: староформатный FE, композитный, через S-Video, через разъем с 21 контактом.
  Но они более трудоемкие, и лучше обратиться за помощью и консультацией к мастеру.
• Смарт ТВ. Подключение антенны к Смарт-ТВ подразумевает подсоединение телевизора к сети интернета. Осуществить это можно при помощи беспроводной связи Wi-Fi или через роутер с помощью специального кабеля для интернета. Первый способ требует наличие встроенного в телевизор Wi-Fi модуля либо подключение адаптера через USB-порт. Второй – более простой способ, но качество изображения будет зависеть от длины и качества кабеля.
• С усилителем. Если источник сигнала находится на удаленном расстоянии, то следует подумать о подключении ТВ-антенны с усилителем. Здесь важно знать одно правило. Для получения качественного изображения и звука усилитель необходимо размещать ближе к антенне. При этом блок питания можно устанавливать в любом месте, в т. ч. и отдельно от усилителя.
• Общедомовые. Подключение общедомовых (коллективных) антенн осуществляется в многоквартирных домах. На подъезд – одна-две антенны. При монтаже, следует учитывать, что качество получаемых сигналов в разных квартирах должно быть равноценным. Способ подключения зависит от нескольких факторов: расположения источника (ретранслятора), разновидности антенны, качества кабеля, количества принимающих устройств, правильности работ по установке. Обычно тот, кто берет на себя миссию подключения – отвечает за результат перед соседями. При обращении в мастерскую такой вид работ получает гарантийный срок.
• Пассивная. Такой тип антенн устанавливается только в зонах четкого сигнала. Подключение пассивной антенны к телевизору имеет сходство с подключением наружных антенн. Принцип работы – соединение напрямую, без усилителей и дополнительных электронных элементов. Понадобится только хороший кабель, штекер и разъем.
• Активная. Такой вид антенны подключается через усилитель и нуждается в дополнительном источнике питания. Подключение активной антенны к телевизору можно осуществить следующими способами:
  • С помощью блока питания с сепаратором.
  • С помощью блока питания с сепаратором.

Подключение антенны к разным телевизорам

Есть ли различие в подключении антенн к телевизорам разных марок? Ответить «да» или «нет» на этот вопрос однозначно нельзя. В каждой модели приемного устройства имеются свои плюсы и минусы. Одни модели могут быть со встроенным тюнером, другие – предназначены только для цифрового телевещания, для третьих следует докупить оборудование.

• Телевизор Sony. Некоторые телевизоры этой марки могут иметь встроенный ресивер и возможность подключения аналогового и цифрового телевидения. При подключении понадобятся сведения от оператора о частоте радиосигнала, типе поляризации, символьной скорости. После установки и подключения к телевизору Сони антенны, необходимо зайти в меню и настроить сигнал.
• Телевизор LG. В большинстве моделей LG есть специальный разъем LNB Satellite IN, в который легко подсоединить антенну, зная основные правила подключения. С таким типом разъема необязательно покупать тюнер. Следующий этап – настройка через меню. Сначала необходимо выбрать тип антенны (спутниковая, цифровая), затем можно приступать к настройке каналов.
• Телевизор Samsung. В современных моделях телевизоров этой марки обычно уже есть встроенный приемник DVB-S / S2. Поэтому дополнительного и специального оборудования не надо, а при подключении антенны к телевизору Самсунг достаточно следовать схеме, указанной в инструкции к оборудованию.

Что понадобится для подключения антенны к телевизору?

Если вы немного разбираетесь в антеннах и передаче радиосигнала, то можете попробовать подключить антенну самостоятельно. Для этого понадобится:

• Схема подключения. Для каждой модели антенны и телевизора существует собственная схема подключения, которая обычно входит в комплектацию оборудования. Принципы подключения разных антенн имеют схожесть, но могут в тоже время и отличаться. Иногда из-за несовместимости антенны и модели телевизора понадобится докупить оборудование для усиления качества телевещания.
• Штекер и разъем. Антенный штекер – это устройство, позволяющее без особых действий подключать и отключать оборудование. Штекер для телевизионной антенны изготовлен по международному образцу и представляет собой две цилиндрические детали, которые, накручиваясь на проводники, плотно прилегают в месте контакта. F-коннектор представляет собой стандартный телевизионный разъем, который недорог и подходит для коаксиального кабеля. Подключение обычно производится вручную, с помощью ножа и плоскогубцев.
• Переходник. Для того чтобы подключить антенну к телевизору в любой разъем и (или) для удлинения провода можно использовать переходник.
• Кабель. Для получения высококачественного изображения и звука на приемном устройстве приобретите качественный коаксиальный провод для подключения антенны к телевизору. Он отличается толстой округлой формой, так как имеет внушительный слой внутренней изоляции, способствующей уменьшению воздействия электромагнитных полей на передаваемый сигнал. Существуют два типа коаксиального кабеля: тонкий (диаметр 5-9 мм) и толстый (диаметр 10 мм). Толстые кабеля более жесткие и дорогие, но сигнал практически не задерживается, для их монтажа требуется специальное оборудование. В домашних условиях для самостоятельного подключения кабеля антенны к телевизору рекомендуется тонкий коаксиальный провод.

Какие бывают виды подключения?

Подключение телевизионной антенны может осуществляться несколькими способами:

• Проводной – стандартный метод подключения антенны с помощью коаксиального кабеля, F-разъема, штекера, переходника. Подключение заключается в правильной зачистке концов кабеля и надежному закреплению его в штекере. Обычно с этим способом проблем не возникает.
• Подключение двух телевизоров к одной антенне. Для этого понадобится разветвитель (сплиттер), который разделит сигнал от антенны на два и более потока. Сплиттер представляет собой небольшое устройство, имеющее с одной стороны один вход, а с другой – два (или несколько) выходов. Разветвитель должен иметь столько выходов, сколько телевизоров будет подсоединено. Не допускается к тройному сплиттеру подсоединять только два телевизора. Также для работы потребуется разъемы, соответствующие сплиттеру, штекеры и коаксиальный кабель.
• Беспроводной. Этот способ подразумевает подключение принимающего устройства к интернету, чаще всего при помощи встроенного Wi-Fi или через роутер. Для беспроводного подключения к антенне требуется наличие встроенного роутера в телевизоре.

Основные проблемы подключения антенны к телевизору

Часто бывает, что при тщательном соблюдении схемы и инструкции возникают некоторые проблемы. К ним относятся:

• Искажение получаемого сигнала. Причина может быть в длине коаксиального кабеля. Если его длина более 30 метров, то может теряться почти треть сигнала. При подключении нескольких телевизоров и использовании разветвителя рекомендуется устанавливать усилитель сигнала.
• При подключении антенны к телевизору выбивает пробки.
  Такая проблема распространена в многоквартирных старых домах, где установлено устройство защитного отключения, срабатывающее при утечке тока через провод заземления. Для решения проблемы можно приобрести и установить антенный изолятор земли.
• Сигнал отсутствует. Необходимо убедиться, что источник сигнала находится не дальше радиуса в 110 километров. Другие причины кроятся в наличии препятствий, повреждении кабеля, неправильном подключении.
• Меню отражается, а автоматический поиск каналов отсутствует. Причина – ненадежное соединение или замыкание оплетки экрана телевизора на центральную жилу.
• Каналы «зависают». Чаще всего причина кроется в некачественном кабеле или заводском браке антенны.
• Телевизор с суперантенной показывает некачественно. Возможно, не совмещение антенны с принимающим устройством. Например, аналоговый телевизор и цифровая антенна. Выход: приобрести недостающую комплектацию и установить ее, либо обратиться за помощью к специалистам.

Куда обращаться при возникновении проблем?

Ремонтная мастерская АРС-Мастер не занимается чудесами и не сможет развлечь вас вместо телевизора. Но работу наших специалистов можно назвать настоящим волшебством. А все из-за того, что мы знаем о принимающих и передающих устройствах все:

• Различия между комнатными и наружными антеннами.
• Принципы работы спутникового, цифрового и кабельного телевидения.
• Особенности подключения антенн разных видов и модификаций.
• Плюсы и минусы марок телевизоров, в т. ч. встроенные возможности моделей.
• Схемы подключения мы можем представить даже с закрытыми глазами.

Специалисты компании успешно применяют свои знания и опыт на практике. За время работы мы успешно подсоединили несколько десятков тысяч антенн, проложили километры коаксиального кабеля, надежно закрепили миллионы штекеров, переходников и разъемов.

В АРС-Мастер можно обращаться в следующих случаях, когда:

• Не хочется заниматься подключением телевизионной антенны самостоятельно.
• Отсутствует желание разбираться с теорией подключения, а интересную передачу хочется увидеть уже сегодня.
• Ничего не понимаешь в схеме подключения, в кабеле, усилителях, штекерах, тюнерах и прочих элементах.
• Попытка выполнить работу собственными силами оказалась неудачной, и желаемый результат не достигнут.
• Необходима консультация о покупке дополнительной комплектации для подключения.

С подключением от компании АРС-Мастер телевизионная антенна всегда передает ярче, быстрее, качественней!

Как использовать существующий кабель или антенный коаксиальный кабель для установки антенны

Если вы планируете перерезать шнур и использовать антенну и подписку на широкополосный доступ к Netflix, Hulu и чему-либо еще, то одной из самых сложных задач является переустановка проводки в вашем доме. Во многих случаях дома, в которых уже есть подписка на Dish или Cable TV, имеют коаксиальные кабели в каждой комнате. Качество установки, включая планировку, тип коаксиального кабеля и оборудование, такое как сплиттеры, будет различаться в зависимости от возраста дома и услуг, которые у вас есть.

В этом руководстве мы рассмотрим повторное использование существующего коаксиального кабеля, чтобы обеспечить простой способ установки антенны при сохранении соединения для кабельного модема. Если вы используете DSL или FIOS, ваше подключение для передачи данных может быть отдельным, и в этом случае ваша установка может быть проще.

Первое, что вы должны понять, это то, что сигналы антенны находятся на нижнем конце шкалы МГц. Они работают от 54 МГц для канала 2 до частот УВЧ, которые могут достигать диапазона 800 МГц. Для кабельных и антенных установок обычно требуются более низкие частоты, которые антенна покрывает, вплоть до самого высокого спектра телевизионного сигнала и за его пределами. Вы можете убедиться в этом, когда будете покупать сплиттеры. Антенные разветвители рассчитаны на частоту 1 ГГц или ниже, а кабельные и антенные разветвители рассчитаны на частоту до 2000 МГц. Это означает, что то, что у вас есть, должно быть более чем способно покрыть вашу антенну с более низкими требованиями.

Это было в 1980-х годах, когда люди только что подключили свои дома к антенне с помощью коаксиального кабеля и хотели установить тарелку или кабель. В начале кабель шел только на 1 ГГц, как и антенны, и все работало нормально, но как только были введены кабельные модемы и видеорегистраторы с функцией «по запросу», многим домам пришлось перемонтировать и заменить все свои разветвители.

Хотя большая часть вашей проводки и разветвителей должна работать, вы все равно можете столкнуться с проблемами, и мы рассмотрим это.

Теперь, когда вы решили, что хотите перейти на антенну для местного вещания, вам следует посетить сайт www.tvfool.com и запустить отчет о сигнале. Вы хотите использовать свои координаты, если можете, которые вы можете найти, найдя свой дом на Картах Google, а затем щелкнув по нему. Появится небольшое всплывающее окно с вашими координатами. Поместите их в коробку на tvfool, а затем убедитесь, что вы добавляете высоту антенны. Для домов на одну семью с антеннами на чердаке или на крыше это важно, потому что 10 футов будут иметь значение, и вам может даже потребоваться установить антенну на крыше с удлинителем стойки для достижения наилучших результатов. Некоторым людям может даже понадобиться отдельно стоящая антенная мачта высотой 50 футов, но вам придется проверить местные правила относительно того, насколько высокой может быть ваша мачта.

Теперь, когда у вас есть сигнал, вам нужно знать рейтинги nmDb для нужных вам станций. Если все они выше 35нмДб, то вам повезло, и вы можете использовать антенну на чердаке или крыше и рассчитывать на отличные результаты без усилителя. Если у вас более низкие сигналы или сигналы более чем с одного направления, вам понадобится усилитель для усиления ваших сигналов, и вам понадобится либо ротор для поворота антенны, либо вам понадобятся две антенны для приема более чем в одном направлении. Антенны с восемью отсеками подходят для людей с сигналами в двух направлениях, но они не будут принимать УКВ, поэтому посмотрите на свою карту и посмотрите, есть ли какая-либо из станций НАСТОЯЩЕГО КАНАЛА 13 или ниже. Если они есть, вам понадобится УКВ-антенна, чтобы их поймать. При покупке вашей антенны вы можете увидеть некоторые УВЧ-антенны, на которых написано, что они могут принимать УКВ, но обычно это только для станций с очень высокими сигналами 50 морских миль и выше и станций на реальном канале с 11 по 13. Они также плохо работают на расстояниях более 25 миль.

Итак, у вас есть отчет TVFool и выбрана ваша антенна или антенны. Теперь вам нужно подключить их ко всем комнатам, где вы хотите видеть телевизор.



Подключение антенны к существующему коаксиальному кабелю

Первое, что вам нужно сделать, это проверить проводку и устройства. Если у вас есть кабельное телевидение, подойдите к коробке на стене вашего дома и посмотрите, есть ли у вас более одного провода, идущего из вашего дома в коробку кабельного телевидения. Если да, то у вас, вероятно, есть отдельные проходы в каждую комнату. Если вы этого не сделаете, то ваша проводка разделена внутри вашего дома.

Так как вы, вероятно, также получаете широкополосный доступ через кабельный модем, вам нужно убедиться, что у вас есть один провод, идущий от кабельного модема к приставке кабельного телевидения за пределами вашего дома, чтобы он получал хороший сигнал. Простой способ узнать, какой провод идет к кабельному модему, — подключить телевизор и открыть окно. Когда вы слышите, как выключается телевизор, вы знаете, что это правильный выбор. Держите этот провод прикрепленным к разветвителю кабельных компаний.

Остальные провода в вашем доме и все розетки должны отходить от оставшихся проводов. Самый простой способ сделать это — купить собственную коробку, похожую на коробку кабельных компаний, повесить ее рядом с кабельной коробкой и перенести в нее все домашние провода, кроме кабеля кабельного модема. Теперь вы можете установить антенну на крыше или на чердаке, и вам нужно будет проложить только 1 провод до новой коробки.

В некоторых домах один провод от кабельной коробки снаружи может быть протянут в подвал, а затем там же будет разветвление. Вам придется отследить это и выяснить.

Сложная часть. Если в вашем доме было много разветвителей в подвале или на чердаке, чтобы соединить одну комнату с другой, вместо того, чтобы прокладывать отдельные провода из каждой комнаты обратно к основному разветвителю, вам может потребоваться переустановить проводку в вашем доме.

Каждый раз, когда вы добавляете 2-полосный разветвитель, вы снижаете мощность сигнала антенны примерно на 3 дБ. Каждое снижение на 3 дБ означает 50-процентное снижение мощности от антенны к телевизору. Наименьшее количество разветвителей и разъемов или разрезов в проводе сохраняет сигнал от вашей антенны.

Хорошо, что вы часто можете использовать свой существующий провод, чтобы прикрепить новый провод и протянуть его через стены. Проложить провод не так уж и сложно, но это требует времени, и часто лучше всего делать это с кем-то, кто поможет. Вы можете сделать всю работу самостоятельно, но ожидайте, что вам потребуется больше времени, чтобы бежать из подвала или чердака в комнаты, чтобы протянуть провода.

Один из вариантов, если у вас есть существующая проводка, которая проходит через ряд разветвителей, и вы обнаружите, что у вас есть хороший сигнал на некоторых розетках и плохой сигнал на розетках в конце нескольких разветвителей, — это просто провести один провод для этой комнаты обратно к общая точка.

Другим вариантом является добавление усилителя-распределителя, который используется для отвода одного провода от антенны, а затем для подключения всех проводов к домашней стене. Усилитель может иметь от 2 до 8 портов, и модели с 8 портами великолепны, если каждая комната имеет индивидуальную проводку, но 2 порта также могут усилить сигнал достаточно сильно, чтобы преодолеть все ваши разветвители и плохую проводку.

Обновите все соединители коаксиальных проводов с помощью компрессионных фитингов

Еще одна вещь, которая действительно необходима, — это установка на провода хороших соединителей. Если работу выполнял установщик кабеля, он, вероятно, использовал компрессионные фитинги. Вы можете купить их и инструмент в Интернете, и они работают намного лучше, чем обжимные или винтовые соединители.

Проблемы владельцев тарелок

Давайте быстро рассмотрим некоторые уникальные проблемы, с которыми могут столкнуться владельцы тарелок. Во-первых, вы будете использовать тарелку для установки антенны. Если да, то просто отсоедините тарелку и подключите провод к антенне. Затем убедитесь, что ваша антенна правильно заземлена с помощью заземляющего провода, который проходит по стене вашего дома в землю на заземляющем стержне.

Гораздо проще протянуть этот провод обратно на чердак, а затем установить антенну на чердаке. Это большая вероятность для многих людей, но другим понадобится антенна для крепления на крыше или на боковой стене, которая находится за пределами вашего дома. Наружная установка значительно улучшит ваши сигналы, но вы должны проложить независимый заземляющий провод к антенне, иначе вы можете взорвать телевизор или вызвать пожар, если ударит молния. И это не обязательно должен быть прямой удар, он может быть во многих ярдах от вашей антенны.

Следующее, на тарелки подается питание, поэтому вам придется решить, собираетесь ли вы оставить тарелку и добавить антенну или убрать тарелку. Если ваш провайдер не хочет, чтобы блюдо возвращалось после прекращения обслуживания, вы можете оставить его на месте. Если вы продолжаете обслуживать тарелки для платных каналов, вам понадобится специальный сплиттер, который называется силовым сплиттером.

Один провод от разветвителя пойдет обратно в ваш дом (или вы можете сделать соединение на чердаке, чтобы он оставался сухим), а один провод от двух противоположных боковых портов пойдет к тарелке, а другой к антенне. Со стороны тарелки потребуется порт передачи питания.

Это может стать более сложным, если ваша антенна требует предусилителя на антенне. В этом случае вам придется добавить небольшой провод от порта к антенне, а затем установить адаптер питания для предусилителя. Затем вы можете установить предусилитель, а затем провести провод к антенне.

Так и будет…

Дом-< разветвление на антенну и сторону подачи питания для тарелки.. затем со стороны антенны добавьте переходник питания для предусилителя, если нужен усилитель и затем провод к антенне.

Если вы нарисуете эти провода на схеме до того, как начнете, вы будете намного счастливее, когда будете работать.



Заключительное примечание

Итак, прокладка проводки важна, особенно если вам нужно использовать предусилитель и усилитель-распределитель.

Лучше всего, если в каждой комнате дома есть собственный провод, идущий к тарелке или кабельной коробке снаружи дома.

Вы можете использовать усилители-распределители для усиления сигнала в домах с большим количеством разветвителей и плохой проводкой.

Вы также можете удалить тарелку или оставить ее установленной. Антенные сигналы не вызовут проблем при установке тарелки в обычном режиме, потому что тарелка намного выше по частотной шкале, чем сигнал антенны.

Наконец, пользователи антенн и абоненты кабельного телевидения не могут смешивать эти сигналы.

Если у вас есть антенна, вы не можете подключить ее к действующему коаксиальному кабелю от приставки кабельного телевидения, вы должны удалить все провода из приставки и использовать собственный разветвитель или усилитель-распределитель для улучшения сигнала.

Один провод от вашего кабельного модема должен быть проложен к кабельной коробке за пределами вашего дома.

Таким образом, кабель и антенна не будут смешиваться.. Тарелка и антенна могут смешиваться, но вам понадобится специальный разветвитель. Часто вы можете обратиться за советом к установщику тарелки, или, возможно, они установят антенну для вас. Я знаю, что они установят его для вас за определенную плату, но это не то, что вам нужно.













Как подключить антенну к телевизору без коаксиального кабеля?

Представьте себе ситуацию: вы купили новый телевизор и, принеся его домой, обнаружили отсутствие коаксиального входа. Или вам нравится современный телевизор, но теперь вам нужен коаксиальный кабель за ним. Так вы не нашли способа решить эту проблему? К счастью, мы можем помочь.

Содержание

Используйте переходник для подключения антенны к телевизору без коаксиального кабеля. Если телевизору требуется сигнал HDTV, купите конвертер HDTV. Или выберите конвертер с портом HDMI, если вы хотите использовать кабель HDMI. В противном случае вы можете купить коаксиальный преобразователь, если предпочитаете коаксиальный кабель.

Это лишь малая часть вашего запроса. Чтобы получить подробный ответ, несколько способов и любую полезную информацию в этом отношении, вы можете продолжить чтение оставшейся части статьи.

Итак, без промедления углубимся в тему!

Как подключить антенну к телевизору без коаксиального кабеля? (Вот 2 лучших метода)

Прежде чем мы углубимся в метод, давайте кратко рассмотрим жизненно важные компоненты, которые будут играть важную роль в вашем процессе. Их знание не только поможет вам лучше понять нашу дальнейшую дискуссию, но и облегчит процесс.

Что такое коаксиальный кабель?

Коаксиальный кабель или коаксиальный кабель относится к разновидности электрического кабеля. Он используется исключительно для передачи радиочастотных сигналов от одного источника к другому. Строительная структура и высокое качество передаваемого сигнала отличают его от других кабелей.

Этот кабель окружен концентрическим проводящим экраном, состоящим из внутреннего проводника. Однако на рынке технологий вы найдете различные типы коаксиальных кабелей в зависимости от их импеданса и калибра. РГ-59, RG-11 и RG-6 являются одними из наиболее используемых и популярных типов коаксиального кабеля в настоящее время.

Интересно, что эти кабели не только гарантируют вам защиту, но и вы найдете среди них цветовую вариацию. Так что на вид эти электрические кабели совсем не скучны. Черный, белый, коричневый — вы можете выбрать любой, какой вам нужен. Этот кабель также универсален в использовании, и вы можете без проблем использовать его с кабельными разветвителями.

Некоторые недостатки коаксиального кабеля

Несмотря на то, что коаксиальный кабель сделан хорошо, при его использовании следует соблюдать осторожность. Это потому, что эти кабели не являются водонепроницаемыми. Поэтому, если он соприкоснется с водой, его электрические характеристики могут измениться и сделать его бесполезным.

В противном случае он имеет низкую температуру плавления с пластиковой оболочкой. Поэтому, когда центральный проводник смещается вместе с экраном, высока вероятность деформации. И вы не могли получить никакого сигнала, если проводник соприкасался со щитом.

Советы: Коаксиальные кабели широко используются, и нет причин держаться подальше от них. Вы можете протестировать кабель перед монтажом, чтобы избежать нежелательных проблем.

Что такое коаксиальный вход?

Коаксиальный вход — это входной разъем вашего телевизора для подключения коаксиального кабеля. Большинство телевизоров принимают сигналы от источника через антенну или кабель видеомагнитофона. Но в настоящее время антенны без кабеля – обычное дело.

OLED, QLED и UHD — это современные телевизоры с коаксиальным входом, а также входом, в котором используется кабель HDMI и фонокорректор RCA. В противном случае вы можете заметить разные настройки сплиттера на телевизорах 4k.

Что такое преобразователь?

Если в вашем телевизоре нет коаксиального порта, вам может понадобиться купить переходник для просмотра содержимого. Конвертер — это небольшое устройство с несколькими портами. Это комплексное решение для телевизоров без коаксиального кабеля по такой доступной цене.

Однако это разовая покупка, поэтому вам не нужно будет платить ежемесячную плату. Вы можете легко купить блок цифрового преобразователя в любом интернет-магазине, магазине электроники или розничном магазине.

Как подключить антенну к телевизору без коаксиального входа (Способ — 1)

В этой самой приятной части нашей статьи мы покажем вам полный процесс с пошаговыми инструкциями по подключению кабеля к телевизору без коаксиального кабеля. вход. Мы можем гарантировать, что вам понравится этот непревзойденный процесс. Во-первых, проверьте, что вам нужно, прежде чем углубляться в шаги.

Необходимые предметы

• Блок коаксиального преобразователя
• Коаксиальный кабель преобразователь и найдите порт подключения.

  Шаг 2. Подсоедините коаксиальный кабель

  Вставьте коаксиальный кабель в соединительный порт. Убедитесь, что кабель не трясется, и вы подключите его плотно, если хотите наслаждаться любимым контентом без перерыва. В противном случае вы не получите хороший сигнал, а связь может быть потеряна во время использования.

  Шаг 3. Подберите разъемы

  Теперь посмотрите на преобразователь. Там вы найдете несколько портов разных цветов, включая синий, красный и зеленый. Вам нужно следовать цветовой комбинации, чтобы она соответствовала выходному сигналу на вашем преобразователе. Эти штекеры будут подключаться к портам вашего телевизора и составлять компонентный видеокабель.

  Шаг 4. Подключите кабель RCA

  Затем возьмите кабель RCA и подключите его к портам RCA соединительного устройства. Это подключение подходит для прослушивания звука на телевизоре.

  Шаг 5. Подключение режима видеовхода

  Подключите другой конец кабеля, предназначенного для режима видеовхода, к соответствующему порту телевизора.

  Шаг 6. Включите питание телевизора

  Включите телевизор и нажмите кнопку « Input » на пульте дистанционного управления, а затем выберите вариант « Video ». Что вы видите? Видео уже должно начать отображаться на экране телевизора.

  Вот и все. Вся процедура проста в исполнении, и вам больше не придется беспокоиться о своем телевизоре без коаксиального кабеля.

  Как подключить цифровую антенну к телевизору без коаксиального кабеля (или комнатную телевизионную антенну) (Метод-2)

  Комнатная антенна или направленная антенна — известное название этой новой технологии. Но в чем причина? Ну, кто хочет бороться с раздражающей установкой антенн на крыше. Комнатные антенны позволяют даже самому занятому человеку подключить HD-антенну к телевизору.

  На высоте, не нужно часто ходить на крышу, если что-то не так с антенной. Итак, давайте рассмотрим самый простой процесс подключения антенны со встроенным комнатным устройством к вашему телевизору.

  Необходимые предметы

  • Антенна HD (комнатная)
  • Коаксиальный кабель A

  Шаг 1- Выключите телевизор 9 0003

  Во-первых, выключите телевизор, если он работает.

  Шаг 2- Подключите коаксиальный кабель к телевизору

  Теперь возьмите коаксиальный кабель и вставьте его один конец в порт « RF IN » вашего цифрового телевизора.

  Шаг 3. Подсоедините кабель к антенне

  Подсоедините другой конец коаксиального кабеля к выходному разъему антенны.

  Шаг 4- Обеспечьте более плотное соединение

  Закрепите оба металлических конца коаксиального кабеля, чтобы обеспечить более плотное соединение разъема.

  Шаг 5. Подключение к источнику питания

  После этого подключите источник питания или подключите источник питания к комнатной антенне.

  Шаг 6. Включение телевизора

  Наконец, включите свой цифровой телевизор, и теперь вы можете наслаждаться содержимым, как мы надеемся, оно начинает отображаться. Попробуйте разместить устройство на открытом месте или возле окна, чтобы получить лучший сигнал.

  Краткие советы
  • Прежде чем покупать блок-конвертер, убедитесь, какое соединение вам нужно для вашего телевизора.
  • Позвоните квалифицированному обслуживающему персоналу, если вы не имеете ни малейшего представления об этом или не можете точно установить антенну.
  • Разместите антенну возле окна или снаружи на открытом месте, чтобы получить сильный сигнал. Изображение может искажаться при слабом сигнале.
  • Не связывайте коаксиальный кабель с каким-либо другим кабелем или адаптером питания.
  • Если вы видите, что изображения одних каналов идут хорошо, а на других возникают проблемы, это не должно быть связано с антеннами. Сигнал кабельного оператора или вещательной компании может быть слабым.
  • Обратите внимание на покупку нового кабеля, который вы используете для подключения конвертера к телевизору. Это связано с тем, что новые кабели имеют меньше шансов быть поврежденными.
  Часто задаваемые вопросы
  Могу ли я подключить коаксиальный кабель к HDTV?

  Да, вы можете легко подключить коаксиальный кабель к HDTV. После отключения телевизора подключите коаксиальный кабель к порту « Cable in » или « TV in ». Привинтите его, если необходимо, и подключите другой конец кабеля к источнику телевизионного сигнала. И, наконец, включите телевизор.

  Как подключить антенну к сломанному коаксиальному телевизору?

  Если у вас нарушено коаксиальное соединение телевизора, вы можете использовать антенну телевизионной приставки. Есть кабель HDMI для подключения антенны к телевизору.

  В новых телевизорах есть встроенные антенны?

  Да. Хотя большинство телевизоров на рынке принимают существующие антенны, только несколько новых телевизоров имеют встроенные цифровые тюнеры NextGen. Но хорошая новость заключается в том, что вы найдете встроенный тюнер в нескольких будущих телевизорах от Samsung, LG и Sony.

  Почему моя антенна не ловит каналы?

  Если кабель плохо подсоединен, антенна может не принимать каналы. Поэтому убедитесь, что провода плотно подключены к телевизору и антенне. В противном случае он будет получать слабые сигналы и не сможет ловить каналы.

  Еда на вынос

  Время подводить итоги! Надеемся вам понравилась эта статья и вы получите ответ на свой вопрос: как подключить антенну к телевизору без коаксиала? Поскольку мы подробно описали каждый пункт, у вас больше не должно возникнуть путаницы по этой теме.
