Как настроить антенну для приема цифрового телевидения

С вами компания Antenna.ru и  канал на Youtube Antenna.ru! Что нужно знать в первую очередь^



Cnfybckfd <jei    Наш эксперт Станислав Боуш Рассказывает.

 Вы узнаете:

-Как настроить антенну для приема цифрового телевизионного сигнала.
-Почему антенна не ловит /не нахолит/ каналы
-Почему антенна не ловит цифровые каналы
-Комнатная антенна для приема тв сигнала, цифровое ТВ
-Как настроить цифровые каналы на телевизоре
-Как настроить каналы на тюнере.
-Почему цифровая приставка не находит каналы
-Почему цифровая приставка ловит только 10 каналов
.-Почему цифровое телевидение показывает кубиками.
-Почему цифровой приемник не находит каналы.
-Почему цифровой приемник не находит каналы.
-Почему цифровой ресивер находит только 10 каналов
-Почему цифровой ресивер не находит каналы.
-Почему цифровой приемник находит только 10 каналов
-Как настроить 20 каналов цифрового телевидения.
-Как работает цифровая антенна и почему DVB-T2 не находит каналы?
-Не находит каналы приставка тв сигнала - что делать?



1. В пассивной антенне нет усилителя на транзисторах или микросхемах. Прием происходит за счет направления антенны на телебашню. Подключаем тюнеры к телевизору по инструкциии.  Далее начинаем заниматься антенной. Если у Вас пассивная антенна, пропустите п.2. Вы также можете посмотреть видеоролик на Youtube после того, как прочтете эту статью.





В ЭТОМ ВИДЕОРОЛИКЕ МЫ РАССКАЗЫВАЕМ КАК НАСТРОИТЬ КОМНАТНУЮ АКТИВНУЮ АНТЕННУ Т-3310/antenna.ru для приема цифрового ТВ





2. Антенна устроена таким образом, что с одного направления сигнал усиливается, а со всех других ослабляется. Сектор приема обычно составляет 10-20 градусов, у очень хороших антенн может быть даже 5 градусов. То есть чем сильнее антенна, тем точнее ее надо направить на источник ТВ сигнала. Если нужна мощная антенна, она должна быть длинной. Правильная максимальная длина пассивной антенны примерно 1,3 - 1, 5 метра. Встречаются антенны без усилителя длиной 2-2,5 метра, но это нужно для приема с 80-100 км. И кстати не факт, что все получится.  В активной антенне есть усилитель.  И к усилению антенны добавляется усиление усилителя. То есть, если пассивная антенна имеет усиление 8 децибел, то активная с добавленным усилителем в 20 децибел будет иметь суммарное усиление 28 децибел. Каналы передаются пакетами кратно 10. Поэтому необходимо тщательно настроить антенну на место передачи - на ТВ вышку.



Как настроить антенну для приема цифрового телевидения ПЛАТА УСИЛИТЕЛЯ ВНУТРИ АКТИВНОЙ АНТЕННЫ

УСИЛИТЕЛЬ - ВОТ ЧТО ПРЕВРАЩАЕТ ПАССИВНУЮ АНТЕННУ В АКТИВНУЮ!



Вставляем штекер антенны во входное гнездо. Но, повторяю, на активную антенну надо подать питание. В современных антеннах питание напряжением 5 вольт подается на телевизионный кабель, на центральную жилу. Что нужно сделать, чтобы подать питание от ресивера на эту самую центральную жилу и где взять 5 вольт напряжение?



как подать питание на активную антенну по кабелю 5 вольт от USB

Питание подается по центральной жиле кабеля. Вот так.



Все очень просто. Питание на антенну подаст ресивер. Эта функция есть абсолютно во всех ресиверах ДВБ-Т2. Нажмите кнопку Меню ресивера, на экране телевизора появится заставка Меню. Вам надо найти пункт «Питание антенны» и переключить его с ОТКЛ на ВКЛ. Он находится в одной из вкладок меню. Пролистайте их внимательно, он точно есть в каждом тюнере.

Как настроить антенну для приема цифрового телевидения- и как найти в меню ресивера включить питание антенны

КАК ВКЛЮЧИТЬ ПИТАНИЕ АНТЕННЫ В ЦИФРОВОМ ТЮНЕРЕ? ИЩИТЕ В МЕНЮ ТЮНЕРА!



3. Дальше настраиваем тюнер, для этого запускаем автопоиск.

ВНИМАНИЕ!!! Если Вы выезжаете для установки за город, где прием неустойчивый и иногда даже непонятно где стоит передатчик цифрового ТВ, необходимо  заранее, перед выездом  настроить телевизор DVB-T2 ресивер. Все 20 каналов должны быть заранее найдены. Это съэкономит массу времени, поскольку настройка тюнера на даче при ненастроенной или непонятно куда направленной антенне тот еще квест. Если телевизор не настраивается в городе, настройте его у соседей или друзей (там гд вся аналогичная тхника прекрасно работает), тогда Вам станет понятно - телевизор не принимает или барахлит антенна.

Убеждаемся, что телевизор все хорошо принимает и показывает.



Чтобы антенна принимала сигнал лучше, надо ее направить в сторону телебашни. Уровень мощности и качества сигнала от антенны нужно контролировать. Для этого на пульте находим кнопку Инфо (INFO). Нажимаем ее один раз, второй раз, третий раз.



настройка антенны - кнопка Инфо на пульте для того чтобы узнать информацию об уровне и качестве цифрового тв сигнала

КНОПКА ИНФО НА ПУЛЬТЕ ПРИЕМНИКА ДЛЯ КОНТРОЛЯ УРОВНЯ ЦИФРОВОГО СИГНАЛА





Должны появиться две линии – «Уровень сигнала» и «Качество сигнала». Поворачивая антенну, перемещая ее, нужно добиться максимального значения этих цифр. Поворачиваете – ждете 5 секунд.  Далее поворачиваете – смотрите, как изменились цифры. Так настраивается антенна по направлению. Данные о мощности мультиплекса можно узнать, нажав кнопочку ИНФО. Например, мощность первого мультиплекса проверить на первом канале, второго - на 11-м канале.



как настроить цифровую антенну - BYAJHVFWBZ E< EHJDYT CBUYFKF LKZ GHBTVF JN FRNBDYJQ ND FYNTYYS

ИНФОРМАЦИЯ ОБ УРОВНЕ СИГНАЛА ОТ АНТЕННЫИ КАЧЕСТВЕ ВАЖНА



4. Настройка антенны.

Если параметры менее 40-50%, надо искать лучшее место приема, ставить антенну повыше, покупать более мощную антенну. В нашем случае все вполне прилично - и интенсивность сигнала, и качество 90% и более.



А что делать, если вместо 20 бесплатных каналов показывается только 10 каналов? То есть не оба мультиплекса, а только один из них. А то же самое - надо искать лучшее место приема, ставить антенну повыше, покупать более мощную антенну. Дело в том, что каналы передаются пакетами кратно 10. каждый передатчик передает по 10 каналов. Мощность передатчиков обычно разная - и если антенна направлена немного не туда, то принимается только один более мощный мультиплекс (10 каналов). Каналы передаются пакетами кратно 10. Поэтому необходимо тщательно настроить антенну (и поставить антенну повыше, например комнатную - на шкаф) на место передачи - на ТВ вышку. Оба мультиплекса передаются из одного источника - передатчика ТВ. Поэтому, если у Вас принимаются только 10 каналов, выбираете какой нибудь канал, нажимая кнопочку "ИНФО" на пульте, выводите данные об уровне и качестве сигнала. Далее добиваетесь максимальных значений Уровня и Качества сигнала. Желательно, более 60%. Далее запускаете поиск каналов в меню тюнера или телевизора. И скорее всего, Поиск найдет и второй мультиплекс.



А что делать, если показывается не 20 каналов, а 18, но именно цифровых а не аналоговых? Что случилось? А случилось следующее - устарело программное обеспечение. В этом случае необходимо обновлять программное обеспечение тюнера или телевизора. Обычно это делается достаточно просто. Но об этом - в другой раз.



Раньше на весь район был в лучшем случае только один передатчик ТВ. Теперь количество станций, передающих бесплатное цифровое ТВ, увеличилось в сотни раз. И если раньше от Вас до передатчика было 80 км, то теперь скорее всего, гораздо меньше. Еще раз. Передатчиков цифры много, не верьте соседу, который скажет что он один-единственный. Проверить можно на сайте КАРТА ЦИФРОВОГО ТВ РОССИИ. Найдите свое местоположения на этой карте.





карта цифрового телевидения россии



Есть и еще такой нюанс - в Санкт-Петербурге мультиплексы передаются на частотах 586МГц и 666МГц. Это довольно близкие частоты. Если антенна принимает одну частоту (мультиплекс), то, скорее, всего она принимает и второй мультиплекс. Однако встречаются и сложные ситуации, как в Ярославле - 474 МГц и 762 МГц.  Эти частоты бесплатного тв сильно различаются. Поэтому требования к антенне в Ярославле выше - она должна обладать более широкой и равномерной характеристикой. Переводя на деньги - стоить дороже. Иначе будет приниматься только один мультиплекс. Напоминаю, данные о мощности мультиплекса можно узнать, нажав кнопочку ИНФО. Например, мощность первого мультиплекса проверить на первом канале, второго - на 11-м канале.



Остальные часто задающиеся вопросы освещены в Видеоролике (см ниже).



5. Про ресивер для приема цифрового ТВ все понятно. А как включить питание на антенну в телевизоре? Если он современный СМАРТ телевизор? А никак! К сожалению, в Цифровых телевизорах такой функции нет! Ни в LG, ни в Самсунге, ни в JVC, ни в Sony! Ни в каких телевизорах!

Не спрашивайте меня, почему - вот не сделано!

Поэтому вопрос как подать питание на активную антенну в современных телевизорах очень важен для понимания.

Выход есть!

Поэтому для питания активных антенн придумано специальное устройство, которое почему-то называется не блок питания, а инжектор питания.

Основная мысль разработчиков была в том, что антенну надо питать от USB разъема современного телевизора, делается это вот таким образом:

инжектор питания для настройки тв антенны - как подать питание на антенну по антенному кабелю

Инжектор имеет три разъема – USB, ТВ папа, ТВ мама.

USB втыкаем в USB телевизора, ТВ папа – в ТВ гнездо телевизора, ТВ мама – к антенне!

Дадыщь! А в половине современных телевизоров на USB разъем питание не подается! Точнее, подается, но только если вставить в него флешку и в меню телевизора выбрать пункт Смотреть фильм или Слушать музыку с USB. А у нас задача совсем другая, мы хотим смотреть 20 бесплатных каналов DVB-Т2 из эфира, а не записи с флешки.



Что делать? А все просто!  Надо использовать блок зарядки от мобильного телефона. Вот, например, такой. USB инжектора  втыкаем не в телевизор, а в блок питания.

rfr yfcnhjbnm wbahjde. fyntyye ghb gjvjob by;trnjhf gbnfybz



Вуаля! Светодиод засветился, антенну мы подключили правильно.

как настроить и как запитать активную антенну от телевизора по кабелю инжектором питания

Светодиод в антенне Т-3320/antenna.ru



И еще: В продаже есть антенны с встроенным прямо в антенну USB инжектором.



настройка цифровой антенны - как подать питание на антенну от телевизора по кабелю



Однако, длина USB кабеля и антенного кабеля у таких антенн обычно очень небольшая, сантиметров 50, поэтому такие антенны удобно использовать только в зоне уверенного приема, потому что, если антенну потребуется отнести метра на три от телевизора, теперь понадобятся два удлинителя. Вам придется покупать и антенный удлинитель, и удлинитель USB.



Итак, на вопрос "какая тв приставка подает питание на антенну" ответ - любая!

Итак, на вопрос "какой телевизор может подать питание на антенну" ответ - мало какой!

Вывод: если нет цифровой приставки, а есть современный  телевизор с DVB-T2 - используйте инжектор и зарядник от телефона для подключения активной антенны.



Инжектор питания 5 вольт Триада-311/antenna.ru для подачи питания на активную ТВ антенну отличается от других инжекторов наличием светодиодной индикации подключения. Это очень удобно, поскольку в половине современных телевизоров на USB разъем питание не подается! Точнее, подается, но только если вставить в него флешку и в меню телевизора выбрать пункт Смотреть фильм или Слушать музыку с USB. А у нас задача совсем другая, мы хотим смотреть 20 бесплатных каналов DVB-Т2 из эфира, а не записи с флешки.  Поэтому, воткнув в USB телевизора инжектор другого производителя, пользователь не знает, подано питание на антенну или нет. Наличие светодиодного индикатора в инжекторе Триада-311/antenna.ru делает его очень удобным при использовании.

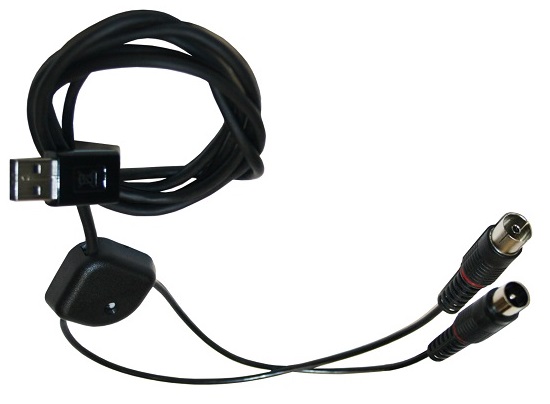

лучший отечественный инжектор питания Триада-311/antenna.ru для подачи питания сделан в России

Вот, собственно и все!

Таким образом, питание на активную телевизионную антенну от современного цифрового СМАРТ-Телевизора  лучше всего подавать при помощи ТВ USB инжектора (5 Вольт).





6. Для закрепления полученной информации, мы рекомендуем также посмотреть наш видеоролик на эту тему.





В ЭТОМ ВИДЕОРОЛИКЕ МЫ РАССКАЗЫВАЕМ КАК НАСТРОИТЬ КОМНАТНУЮ АКТИВНУЮ АНТЕННУ Т-3310/antenna.ru для приема цифрового ТВ

В видео показана настройка на примере  Комнатной цифровой ТВ антенны  Триада 3310  , которая не имеет аналогов по приемным свойствам (перегрузка и дальность действия),
обладает выдающимися приемными свойствами, -работает на прямом, отраженном и переотраженном сигнале. Индикатором правильного подключения является светодиод. Как выбрать и настроить антенну DVB-T/T2.
Со встроенным усилителем. Применяется в ситуации, когда направление на передающий центр известно не очень точно или нет возможности направить антенну на телебашню. Работает на прямом, отраженном и переотраженном сигнале в условиях города и ближнего пригорода.

Эта Антенна-усилитель немного больше обычной антенны и в несколько раз эффективнее, предназначена для приема цифровых телевизионных сигналов DVB-T и DVB-T2, а также аналогового ТВ в диапазоне ДМВ 470-850 МГц. Антенна обеспечивает надежный прием телесигнала в зоне уверенного приема (обычно на расстоянии до 20-25 км от телепередатчика, дальность зависит от мощности сигнала, высоты установки приемной антенны, рельефа местности, наличия препятствий между телепередающей станцией и и приемной антенной). Антенна устойчива и не склонна к опрокидыванию за счет утяжелителя в основании.



Cnfybckfd <jei Вот и все на сегодня. С Вами был эксперт Станислав Боуш.

В следующей статье Я расскажу, куда направить антенну для приема 20 каналов бесплатного цифрового телевидения, как собственно узнать куда повернуть цифровую антенну, где находится передатчик цифрового ТВ и о карте приема цифрового - местонахождении и зоне покрытия цифрового сигнала в России.





Как настроить антенну на телевизоре: пошаговая инструкция, советы

Наиболее очевидным преимуществом наличия телевизионной антенны является свобода от ежемесячных платежей за кабельное телевидение. При том, что кабельное ТВ предоставляет много интересных каналов, но все же ограничивает выбор пользователя. Наличие собственной антенны позволяет просматривать больше бесплатных эфирных каналов - новостных, музыкальных, познавательных, детских и спортивных. Телевизионная антенна транслирует любимые каналы, даже если спутниковый сигнал или кабель слабый или недоступен.

Антенны особенно полезны

Такие антенны особенно полезны в неблагополучных климатических районах, где, например, спутниковые и кабельные сигналы могут быть легко потеряны в пасмурную погоду, а с цифровой телевизионной антенной можно наслаждаться любимыми шоу, несмотря ни на что. Единственным препятствием использования является сложность установки и настройки. Поэтому перед тем как настроить антенну на телевизоре, пользователю нужно ознакомиться со всеми «подводными камнями» технологии.

Параметры качественной передачи сигнала

Цифровой телевизионный сигнал приходит к устройству с конечным количеством энергии. Для того чтобы стандартизировать и измерять этот показатель, используют термин «запас шума», выраженный в децибелах (дБ), он представляет величину шума, при которой сигнал больше не будет приниматься. Идеального пространство сегодня не существует, сигнал все время встречает препятствие на пути от вышки. Любые помехи между нею и принимающей антенной - это шум, вычитаемый из запаса мощности. То есть он влияет на качество "картинки". Показатель нужно учитывать перед тем, как настроить антенну на телевизоре.

Запас шума

Если запас по шуму больше 0, он может быть принят тюнером для отображения канала на ТВ. При этом в линии между антенной и ТВ-тюнером присутствует свой шум, который вызван коаксиальным кабелем, разветвителями сигнала и тюнером, принимающим сигнал. Любой компонент между антенной и приемником может генерировать шум.

Если шум слишком велик, это может привести к отрицательному показателю и отсутствию приема. Перед тем как настроить антенну на телевизоре, нужно решить, как правильно расположить ее, для чего понадобятся две важные информации. Во-первых, какие каналы имеют положительный запас шума в местоположении. во-вторых, в каком направлении вышка генерирует сигнал.

Использование инструмента анализа сигналов от TVFool.com поможет установить запас по шуму (NM) и направление в градусах («Magn» под азимутом) для тонкой настройки антенны.

Внутренний прием телевизионных антенн

Онлайн проверка сигнала

Существует круговая диаграмма, которая показывает направление движения телевизионных вышек. С нею нужно ознакомиться перед тем, как настроить антенну на телевизоре. На многих смартфонах установлено или доступно бесплатное приложение для его определения. Если все каналы, представляющие интерес, находятся в одном и том же направлении, то можно устанавливать направленную антенну. Направленная антенна принимает сигналы от одного направления, в отличие от всенаправленной антенны, которая может принимать сигналы от нескольких направлений.

Преимущество направленной антены

Преимущества направленной заключается в более высоком «усилении» телевизионной антенны, чем у всенаправленной. Это усиление, также определяемое в дБ, добавляется к запасу шума, противодействуя некоторым его потерям. По существу, чем больше направленная антенна, тем выше усиление телевизионной.

Очевидным недостатком направленной антенны является необходимость переназначения антенны при переключении канала на вышку в другом направлении. Если после того как антенна принимает сигнал, остается достаточный запас по шуму, исследуют линию к телевизору. Эта потеря сигнала происходит из-за разветвителей, коаксиального шнура и ТВ-тюнера и других. Стандартный коаксиальный кабель RG-6 имеет потери 5,65 дБ на 100 футов кабеля.

Телевизионный усилитель

Существует потеря запаса шума, связанного с усилителем. Поскольку эти потери меньше потерь, генерируемых ТВ-тюнером, во многих случаях имеет смысл использовать усилитель, перед тем как настроить телевизор на цифровую антенну.

Потеря запаса шума

Например, ТВ-тюнер с потерей 8 дБ и двухполосным разветвителем может привести к потере 11 дБ (8 + 3 дБ для разветвителя). Если добавить потерю 2,9 дБ для предполагаемого 50-футового коаксиального кабеля, а затем еще одну потерю на 1 дБ из-за соединения на конце приема, общая потеря составит до 14 дБ.

Если усилитель 15 дБ добавит к линии сразу после антенны, тогда потери будут 0,0 дБ. Усилитель также несет шум, например, 3 дБ доведут общую потерю шума в линии до 2,0 дБ.

Если добавить усилитель усиления 20 дБ с тем же уровнем шума, он будет только гарантировать беспрепятственный уровень сигнала от антенны к телевизору, иными словами, предварительный усилитель не поможет телевизионной антенне улавливать сигнал, уже находящийся за пределами помех. Это обстоятельство обязательно учитывают. Только потом изучают, как настроить телевизор на цифровую антенну.

Бывают ситуации, когда усилитель не нужен или даже вреден. Если все станции, которые нужно получить, попадают на антенну с запасом шума менее 30 дБ и в линии теряется только 3 дБ, усиление не требуется. Кроме того, если сигнал чрезмерно усилен, это может привести к тому, что тюнер вообще не определит радиостанцию.

Выбор принимающих устройств

Выбор принимающих устройств

Для того чтобы определить, какая цифровая антенна обеспечивает наилучший прием телевизионного сигнала, важно знать местоположение, поскольку расстояние от ближайшего передатчика будет определять тип антенны, который нужен.

Есть три варианта выбора:

  1. Внутренние антенны, если телезритель проживает в радиусе 15 км от ближайшего передатчика. Антенну такого типа проще устанавливать, так как не нужны дополнительные металлические конструкции. Перед покупкой проверяют спецификации, чтобы уточнить досягаемость каждой внутренней антенны, поскольку есть антенны с разным радиусом действия. Современные внутренние цифровые антенны обеспечивают наилучший возможный прием благодаря своим инновационным технологиям, даже в местах со слабым сигналом.
  2. Наружные антенны. Если телезритель проживает в радиусе 15-30 км от ближайшего передатчика, то следует использовать наружную антенну для кристально чистого приема. Наиболее распространенные модели Yagi, которые легко узнать благодаря их традиционному дизайну. Современные наружные устройства предназначены для работы в самых тяжелых погодных условиях, что нужно учитывать перед тем, как настроить телевизор через антенну. Иначе можно ошибиться с выбором.
  3. Лофт-антенны становятся все более популярными, особенно в новостройках, так как большинство домохозяйств не хотят, чтобы антенна загромождала новый современный дом. Размещение антенны на чердаке выглядит логичным вариантом, не мешает интерьеру, однако важно убедиться, что антенна расположена правильно и на требуемой высоте.

Сети мобильной телефонной связи 4G/LTE частично используют ту же полосу пропускания, что и DVB-T, и, следовательно, могут создавать помехи, которые снижают четкость сигнала. Антенны One For All имеют встроенный фильтр LTE/4G для устранения этих помех, обеспечивая кристально чистый прием. Предварительно рекомендуется проверить технические характеристики, чтобы выяснить, имеет ли антенна встроенный фильтр 4G/LTE.

Подготовка к подключению

Подготовка к подключению

Перед подключением определяют тип разъема антенны телевизора, который обычно расположен сзади или сбоку. Существует две основные версии этого ввода:

  1. Стандартный для большинства современных устройств, коаксиальный RF резьбовой цилиндр с отверстием в центре.
  2. Соединение для старых телевизоров IEC.

Перед тем как настроить ТВ-антенну на телевизоре, выясняют местонахождение ближайшей радиостанции. Существуют специальные сайты анализа сигналов, такие как AntennaWeb.org и TVFool.com. Они могут точно сказать, насколько сильная антенна нужна, чтобы воспринимать доступные сигналы на основе адреса проживания. Рекомендуется выбирать антенну HDTV, которая достаточно мощная, чтобы получать все сигналы. Слишком мощная телевизионная антенна может подавить цифровой тюнер, если пользователь находится в зоне с высоким уровнем сигнала.

Основные настройки внешней антенны

Если используется антенна с двухпроводным кабелем на 300 Ом, необходимо применять задаптер на 300-75 Ом, чтобы адаптировать кабель к соединению, совместимому с антенным входом телевизора.

Алгоритм настройки:

  1. Перед тем как настроить антенну на телевизор "Филипс", подсоединяют коаксиальный кабель на 75 Ом от устройства ко входу ANT/CABLE на ТВ.
  2. Убеждаются, что ТВ подключен к электрической розетке и кнопка питания включена.
  3. На главном экране выбирают значок антенны ТВ.
  4. Изучают простые инструкции на экране и выбирают «Начать настройку».
  5. При появлении запроса выбирают часовой пояс. Это нужно будет сделать только в том случае, если телевизор не может определить часовой пояс по интернет-соединению.
  6. При появлении запроса выбирают, добавлять ли аналоговые каналы 3 и 4, чтобы можно было подключать старые приставки, видеомагнитофоны или игровые приставки.
  7. Ожидают, пока телевизор сканирует радиовещательные антенны ТВ-станции.
  8. Когда сканирование каналов завершится, ТВ покажет количество добавленных каналов.

Перед тем как настроить антенну на телевизоре "Самсунг", время от времени повторяют сканирование каналов, чтобы убедиться, что получены все. Вещатели добавляют и удаляют каналы, перемещают их в разные части спектра и периодически меняют уровни мощности.

Нужно будет повторить сканирование каналов, если будет выполнен сброс ТВ к заводским настройкам. Для того чтобы в любое время повторить сканирование каналов, выбирают «Настройки»> «Входы телевизора»> «Антенна ТВ»> снова сканируют каналы. Прием антенны и качество изображения зависят от положения антенны и местоположения относительно антенн вещателей в районе.

Цифровой конвертор DVB

Цифровой конвертор DVB

Установку конвертера DTV выполняют перед тем, как настроить телевизор "Самсунг" через антенну для аналогового приема. ТВ, не способные получить цифровые сигналы DVB, не будут без него принимать большинство каналов

Алгоритм настройки:

  1. Предварительно нужно определить, может ли ТВ использовать цифровой конвертер. Если у ТВ есть HDTV или телевизор с надписью «SDTV» на передней панели, то он ему не нужен.
  2. Выключают телевизор.
  3. Отсоединяют антенну телевизора. Для этого отключают коаксиальный кабель антенны от задней панели телевизора и подключают к коробке цифрового преобразователя. Этот шаг также применяется, если используется внешняя антенна. Например, устройство, расположенное на крыше.
  4. Как настроить телевизор через антенну? Во-первых, необходимо приобрести устройство, например, «уши кролика», прежде чем использовать цифровой конвертер. Размещают коробку цифрового конвертера рядом с ТВ. Передняя часть цифрового преобразователя, то есть лицевая сторона, должна быть направлена в том же направлении, что и телевизор.
  5. Подсоединяют антенну к цифровому преобразователю с помощью коаксиального кабеля антенны к порту «IN» на задней панели блока цифрового преобразователя.
  6. Подключают цифровой конвертер к телевизору.
  7. Подключают один конец коаксиального кабеля к порту «OUT» на задней панели блока цифрового преобразователя, затем подключают другой конец кабеля к «IN».
  8. Подключают кабели RCA красный, белый и желтый кабели к портам одинакового цвета на задней панели блока цифрового преобразователя.
  9. Подключают цифровой преобразователь к сети и включают его.
  10. Подключают телевизор.
  11. Большинство цифровых конвертеров будут сканировать цифровые каналы при переключении на канал 3 или канал 4, если это не работает нужно обратиться к руководству цифрового конвертера, чтобы определить, какой канал нужно использовать.
  12. Завершают настройку на экране.

Функция автосохранения Samsung

Пульт управления

Для настройки как цифровых, так и аналоговых каналов можно использовать функцию автосохранения ТВ. Перед тем как настроить цифровую антенну на телевизоре Samsung, выполняют поиск и сохранение доступных цифровых каналов выполняют:

  1. Нажимают кнопку MENU на пульте дистанционного управления.
  2. Используют кнопки со стрелками вверх для навигации.
  3. Прокручивают вниз до автосохранения и нажимают кнопку ENTER.
  4. Выбирают тип антенны – воздушная или кабельная, нажимают кнопку ENTER.
  5. Выбирают источник канала и нажимают кнопку ENTER.
  6. Выбирают Цифровой, нажимают кнопку ENTER.
  7. Выбирают Поиск, нажимают кнопку ENTER.
  8. Это запускает процесс сканирования доступных аналоговых каналов.

Автопрограмма Sony

Для того чтобы изменить диапазон настройки, нажимают кнопку HOME>> Настройки >> Цифровая настройка >> Диапазон автонастройки >> Нормальный.

Где:

  • нормальный - поиск доступных каналов в регионе;
  • полный - поиск доступных каналов независимо от региона.

Перед тем как настроить антенну телевизора "Сони", можно запустить цифровой поиск заново. Например, после переезда на новое место жительства, смены поставщиков услуг или поиска новых каналов. Sony имеет автоматическую программу настройки, которая сканирует и сохраняет доступные каналы через поставщика услуг. Обновление этого списка полезно при перемещении или запуске новых каналов. ТВ также помогает упростить поиск определенных каналов, добавляя и любимые каналы в список для быстрого доступа.

Алгоритм настройки:

  1. Нажимают кнопку «HOME» и затем выбирают «Настройки» с помощью кнопок.
  2. Выбирают «Цифровая настройка» с помощью кнопок и затем нажимают кнопку.
  3. Выбирают «Digital Auto Tuning» с помощью кнопок.
  4. Следуют инструкциям на экране, чтобы настроить все доступные цифровые каналы и сохранить настройки на телевизоре.
  5. Чтобы вернуться к последнему просмотренному источнику, дважды нажимают кнопку HOME.
  6. Нажимают кнопку «Автопрограмма», далее «+», чтобы открыть диалоговое окно, а затем «+», чтобы выбрать «ОК» на экране. Она начнет искать цифровые каналы.
  7. Отображают канал, который нужно добавить в список избранного.
  8. Нажимают кнопку «Домой» на пульте, чтобы просмотреть параметры устройства.
  9. Нажимают кнопку со стрелкой, чтобы перейти к символу «Сердце», а затем нажимают кнопку «+» для подтверждения.
  10. Отображаемый канал добавится в список на экране.

Советы продвинутых зрителей

Нужно быть откровенным: для того чтобы получить лучшее качество "картинки" ТВ, потребуется много экспериментировать с размещением антенны. Поскольку может быть большая разница в количестве каналов в зависимости от ориентации устройства, местоположения, высоты и марки ТВ. Чтобы «не изобретать велосипед», лучше воспользоваться советами специалистов. Это поможет настроить антенну на телевизоре LG , Samsung, Sony и других.

Рекомендации специалистов:

  1. Большинство антенн, представленных в настоящее время на рынке, являются двунаправленными, то есть они могут принимать сигналы независимо от того, на какой стороне они установлены. Тем не менее некоторые получают сигналы только с одного или двух направлений.
  2. При выборе нужно иметь в виду, в каком направлении находятся близлежащие вышки радиовещания, и выбирать антенны для наилучшего приема.
  3. Важно обращать внимание на диапазон приема. Большинство антенн, скорее всего, будут принимать каналы, если пользователь живет в районе метро или городе, но чем дальше он будет жить от сигнальных вышек, тем меньше будет уверенности.
  4. Термин «усиленный» может ввести в заблуждение. По сути, усилители, встроенные в антенны, усиливают слабые сигналы, поэтому тюнер телевизора будет точно их распознавать. Однако усилители не улучшают качество приема. На самом деле не рекомендуется использовать усилитель, лучше попробовать настроить антенну на телевизоре LG или другом. Может, в дополнительном устройство не будет необходимости.
  5. Наружные антенны, как правило, больше и долговечнее, чем их внутренние аналоги, и, будучи смонтированными на крыше, они могут получить лучший прием, чем самая усиленная модель в помещении.
  6. Нужно стремиться захватить прямой сигнал, а не отраженный от дома соседа.
  7. Для частных домов нужно поднять антенну, что означает покупку мачты и длинного коаксиального кабеля.
  8. Большинство телевизоров позволяют добавлять или удалять каналы из списка вручную, отбрасывая те, которые не нужны.
  9. Настройка ТВ-тюнера сканирует активные каналы и добавляет их в список транслируемых. Перед тем как настроить цифровую антенну на телевизоре LG или другом, тюнер выполняет функции по сканированию сигналов на входе для каналов с хорошим сигналом и добавляет их в список. При этом пропуская мертвые каналы и те, что с очень слабым сигналом.
  10. Если антенна установлена неправильно, лучше обратится к квалифицированному персоналу для устранения проблемы. Тогда качество "картинки" будет отличным.
  11. Если уровень сигнала для канала слабый и изображение искажено, перед тем как настроить телевизор LG через антенну, рекомендуется использовать направленную наружную конструкцию со встроенным усилителем.
  12. Если качество изображения на одних каналах хорошее, а на других - плохое, проблема может быть вызвана слабым сигналом от поставщика телевидения.
  13. Если все предпринятые настроечные действия не привели к успеху, и прием отсутствует, рекомендуется проверить работу телевизора без дополнительных устройств. Возможно, причина в неисправности ТВ. Перед тем как настроить телевизор без антенны, нужно подать на него кабельный сигнал или проверить работу через сеть интернет. Лучше обратиться к профессионалам.

Цифровое телевидение стало одной из самых важных услуг в современную эпоху, но от него не будет толку без полнофункциональной цифровой телевизионной антенны. Такая система приема дает зрителям большой выбор популярных каналов и обеспечивает наилучшее качество приема.

как подключиться, кто обслуживает, почему плохо показывают каналы

Обязательный переход на цифровое вещание в России создал пользователям массу проблем. Но если в многоквартирном доме работает коллективная антенна, трудностей становится чуть меньше. Можно сказать, вам повезло. Рассказываем, что нужно сделать для подключения цифрового ТВ через общую антенну.

Что такое коллективная ТВ-антенна

Прежде всего определимся, к чему будет вестись подключение.

Коллективная телевизионная антенна – это комплекс устройств, предназначенных для приема эфирных телепередач и последующей трансляции сигнала жильцам многоквартирного дома, с которыми заключен договор на обслуживание.

Она включает в себя:

  • сложнонаправленную установку, размещенную на крыше здания;
  • широкополосные усилители, задача которых – обеспечить достаточный уровень сигнала каждому из абонентов, которые решат подключаться;
  • систему кабелей и разводящих элементов — передает сигнал от крыши к квартирам.

Коллективная антенна тесно связана с электросистемой дома: для ее усилительных блоков требуется питание, а при прокладке кабелей нужно учитывать влияние электрической разводки.

Принимает ли такая антенна цифровое ТВ

Физической нет, отличие только в принципе кодирования информации, передаваемой по каналу. Следовательно, если раньше можно было ловить передачи в ДМВ-диапазоне, точно так же будет работать и цифровое телевидение через коллективную антенну.

Цифровая и аналоговая антенныЦифровая и аналоговая антенны

Изменения касаются только конечных пользователей: чтобы смотреть телевизор дальше, потребуется самостоятельно приобретать нужные устройства. К ним относятся и .

Поэтому с общедомовыми крышными антеннами все просто:

  • если она дециметровая (ДМВ) или всеволновая, то без проблем сможет принимать и цифровое ТВ.
  • если это старая метровая (МВ), то при попытке настроить телевизор на прием «цифры» он будет показывать лишь надпись: «Нет сигнала». В этом случае нужно обращаться в обслуживающую компанию и требовать разъяснений.

В многоэтажных домах на крыше устанавливается сразу 2-3 приемника, которые ловят отдельно аналоговые и цифровые диапазоны. Затем сигналы суммируются, усиливаются и раздаются поквартирно на дом или подъезд через единый кабель.

Схема приема сигнала общедомовыми антеннамиСхема приема сигнала общедомовыми антеннами

Кто отвечает за общую крышную антенну

Поскольку антенна вместе с усилителями и кабельной сетью относится к общедомовому имуществу, обслуживать ее должна та же управляющая компания (УК, ТСЖ, ТД и пр.), которая занимается и другими коммунальными вопросами. При этом за доступ с жильцов взимается абонентская плата.

Мнение эксперта

Виталий Садовников

Специалист по подключению и настройке цифрового телевидения

Задать вопрос

Также управляющая компания может заключить договор на обслуживание коллективной антенны с фирмой, оказывающей телекоммуникационные услуги. В этом случае подключать абонентов и следить за исправностью всей системы будут специалисты уже этой компании. Однако даже в этом случае ответственность перед жильцами будет нести УК.

Подключение

Чтобы получить доступ к вещанию через коллективную общедомовую антенну, необходимо заключить договор с обслуживающей компанией. После этого нужно подключиться к распределительному щитку.

Эти работы могут выполнить как сотрудники обслуживающей компании, так и частные мастера по согласованию с ней.

С технической стороны подключение осуществляется следующим образом:

  1. Приобретите  (фидер).

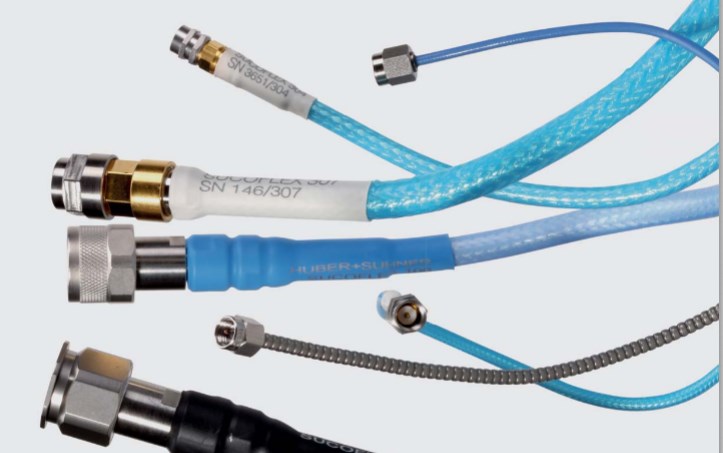

    Коаксиальный кабельКоаксиальный кабельЕго длина должна равняться расстоянию от щитка до точки подключения телевизора с запасом в 2–3 м. Брать слишком длинный кабель не имеет смысла: из-за затухания сигнала ухудшится прием. Использовать же слишком короткий рискованно, поскольку его может не хватить. Волновое сопротивление провода должно составлять 75 Ом – именно на такие показатели рассчитана кабельная сеть коллективных антенн.
  2. Проложите кабель.
    Проведение кабеля через дверьПроведение кабеля через дверьДля этого в притолоке входного проема сверлят отверстие, через него пропускают шнур и дальше ведут до места с помощью кабель-каналов. Нужно учитывать, что провод должен иметь определенный радиус поворота, чтобы в нем не переломилась центральная жила. В частности, не допускается его сгибание под прямым углом. При необходимости разведите антенну на несколько телевизоров.
  3. Подключите кабель к сплиттеру в щитке.
    Подключение общедомовой антенныПодключение общедомовой антенныВнешнюю часть кабеля разделывают и крепят в распределительный узел. При этом важно подсоединить кабель к абонентскому отводу, а не к магистральному каналу. При подключении к последнему качество приема будет намного лучше, но при этом просядет мощность сигнала во всем доме, и у других пользователей телевизоры будут показывать хуже.
  4. На домашнем конце кабеля установите F-штекер.
    Соединение штекера с кабелемСоединение штекера с кабелемДля этого снимите 2-3 см внешней изоляции, а оплетку (экран из фольги) заверните наружу. Снимите изоляцию с внутренней жилы и на подготовленный конец накрутите штекер.
  5. Подключите кабель к телевизору или приставке.
    После этого останется только поймать телеканалы.

Настройка цифрового ТВ через общую антенну

Настойка приема цифрового телевещания с помощью коллективной антенны производится на двух уровнях:

  • На стороне обслуживающей организации. Они отвечают за обеспечение правильной работы телеантенны и кабельной сети, четкое ориентирование конструкции на источник вещания, корректное усиление.
  • На стороне пользователя. Подключившись к телеантенне, нужно поймать на телевизоре или приставке-ресивере цифровые телеканалы. В России их , а в Москве .

выглядит следующим образом:

  1. зайдите в режим «Меню»;
  2. выберите пункт «Настройка», затем – «Настройка телеканалов» или аналогичный;
  3. задайте источник сигнала для телевизора (им в данном случае будет антенна) и запустите автонастройку;
  4. принимающее устройство сканирует диапазон и записывает в память найденные каналы;
  5. после завершения можно удалить ненужные или провести их сортировку. Например, переместить нравящиеся каналы на первые кнопки пульта, а остальные задвинуть подальше.

На этом процедура настройки окончена.

Проблемы с подключением: что делать

Если при подключении к коллективной антенне не удается принять телесигнал, воспроизвести изображение или звук, причиной может быть:

  • Неправильное подключение кабеля к телевизору. Проверьте исправность антенного разъема и штекера. Если требуется, заменить последний.
  • Повреждение кабеля внутри квартиры (например, при сильном перегибании). Нужно проверить провод. По возможности стоит воспользоваться мультиметром, определив уровень сигнала в распределительной коробке и на выходном конце: если есть провал, значит, повреждение внутри квартиры.
  • Неправильное подсоединение кабеля к отводу от магистрального канала. Проверьте правильность и качество монтажа.
  • Неисправность кабельной сети или усилительного блока. Обратитесь в обслуживающую компанию и сообщите о проблеме.

Какие есть альтернативы

Если по каким-то причинам вас не устраивает качество или стоимость пользования коллективной антенной, есть возможность выбрать другой источник телевещания:

  • Индивидуальная комнатная антенна.
    Это подходящий выбор для зоны уверенного приема от ретранслятора, особенно если квартира находится на верхних этажах и выходит окнами в сторону источника сигнала.
  • .
    Ее можно смонтировать снаружи на стене или изнутри на лоджии. Преимущество – большая чувствительность и качество приема по сравнению с комнатной.
  • Кабельное телевидение.
    Оптоволоконная сеть в крупных городах развита очень хорошо. Например, в Москве почти 90 % жителей имеют доступ к ней. Кабельное ТВ платное, однако выбор каналов намного шире.
  • IPTV – телевещание по интернет-протоколу.
    Нужен телевизор, поддерживающий технологию Смарт-ТВ, или IPTV-приставка.

Коллективная или индивидуальная антенна — что для вас лучше?

Общедомовая!Только своя!

Вместо заключения

Коллективная антенна – удачный вариант для тех, кто хочет смотреть цифровое телевидение, не заморачиваясь с покупкой, установкой и настройкой индивидуального принимающего устройства. При этом качество трансляции зависит от своевременной и профессиональной работы обслуживающей организации.

Предыдущая

АнтеннаРазница между активными и пассивными телевизионными антеннами

Следующая

АнтеннаПростое подключение антенны к телевизору и приставке: важные нюансы

как выбрать, подключить и пошагово настроить? Обзор «Дельта» и других телевизионных моделей

Комнатная антенна – это незаменимое устройство для обеспечения функционирования телевизора. Это важнейшее бытовое приспособление, без которого невозможен просмотр телевизионных программ (как цифровых, так и аналоговых). Важно внимательно подходить к выбору подходящего устройства, ориентируясь на его технические характеристики, а также на отзывы покупателей.

Поэтому следует знать особенности подобного прибора, виды комнатных антенн, а также самые популярные модели.

Особенности

Комнатная антенна для телевизора – это прибор, который регулирует прием сигнала. При этом само название прибора говорит о его расположении. Телевизионная комнатная антенна характеризуется рядом преимуществ и недостатков. Следует тщательно оценить все плюсы и минусы, прежде чем приобретать прибор для домашнего пользования. К положительным моментам можно отнести:

  • быстрый и простой процесс установки;
  • невысокую стоимость;
  • возможность перемещения по комнате, а также из одной комнаты в другую;
  • небольшие габариты.

В то же время следует выделить и недостатки:

  • настройка каналов осуществляется по отдельности для каждого канала;
  • необходимость нахождения телевизионной вышки поблизости, чтобы сигнал был максимально качественным;
  • высокая чувствительность к внешнему окружению (например, постройки и большие деревья, находящиеся на небольшом расстоянии, могут создавать серьезные помехи).

Виды

Вид антенны – это важная характеристика данного устройства, на которую следует обращать пристальное внимание при покупке прибора. Сегодня на рынке представлено несколько видов комнатных антенн для телевизора, которые отличаются функциональными особенностями, а также внешним оформлением. Существует несколько самых известных и часто используемых видов комнатных антенн.

  • Всеволновая комнатная антенна МВ-ДМВ. Такое устройство можно отнести к категории широкополосных улавливателей. Главный лепесток диаграммы направленности имеет круглую форму. Чтобы прибор мог принимать цифровое телевидение, его необходимо оснастить специальным усилителем с экранированием и низким уровнем шума.
  • Дециметровая комнатная антенна ДМВ. Подобные приборы имеют вытянутую внешнюю форму с большим количеством директоров (или поперечин). Благодаря такой конструкции сигнал, который достигает вибратора устройства, значительно усиливается. Что касается строения диаграммы направленности, то она имеет узкий и вытянутый главный лепесток. По своим размерам прибор довольно компактный, поэтому его с легкостью можно переносить из одной комнаты в другую.
  • Пассивная. Устройство характеризуется отсутствием специального встроенного усилителя сигнала. Многие считают такой вариант антенны наиболее оптимальным для домашнего использования, так как длина кабеля до телевизора относительно небольшая, соответственно, дополнительный усилитель не требуется.
  • Активная. В отличие от пассивных разновидностей активные антенны в своей конструкции имеют усилитель. Чаще всего сама антенна не обладает достаточной мощностью. При этом ее установка осуществляется на большом расстоянии от цифрового декодера.
  • Метровая. Такая антенна считается самой простой и стандартной разновидностью. Она применяется для приема волнового сигнала длиной до 1 м. Конструкция метровой антенны состоит из специально предназначенной подставки, а также коаксиального кабеля, который и подключается к телевизору.

Обзор моделей

На рынке представлено большое количество разнообразных моделей комнатных телевизионных приемников, которые различаются по функциональным характеристикам, а также по внешнему оформлению. Внимательно подходите к выбору модели, которая подойдет именно вам. Рассмотрим рейтинг самых популярных, мощных и востребованных среди потребителей моделей комнатных приемников для телевизора.

  • REMO BAS-5320-USB Интер 2.0. Данный прибор отличается небольшой стоимостью, поэтому антенна доступна для представителей всех социальных слоев населения. Однако несмотря на бюджетную цену, приемник способен выполнять все необходимые функции. Идеальное отношение цены и качества делает модель REMO BAS-5320-USB Интер 2.0 одной из самых популярных и востребованных. Антенна отличается повышенной мощностью, посредством нее можно настроить 30 каналов (причем это касается как цифровых, так и аналоговых каналов). Управлять антенной и настраивать прибор довольно легко – с этой задачей сможет справиться даже новичок.
  • Cadena AV. Чтобы сигнал был максимально качественным, ретранслятор должен находиться на расстоянии не более 20 км. Прибор оснащен специальным усилителем, который встроен в корпус антенны. Что касается максимального показателя уровня сигнала, то он составляет 30 децибел. Важно знать, что модель не будет функционировать, если температура воздуха будет опускаться ниже 0°C. При этом устройство отлично совмещается со стандартом цифрового телевидения DVB/T2.
  • Дельта DIGITAL 5В. Это устройство пригодно для приема цифрового сигнала DVB/T2. Нужно отметить тот факт, что модель относится к категории универсальных устройств. Все дело в том, что Дельта DIGITAL 5В способна принимать аналоговый сигнал. В конструкцию приемника входит специальный усилитель. В наличии опция регулировки усиления сигнала. Угол наклона антенны можно регулировать в диапазоне до 25°.
  • «Уралочка». К важнейшей отличительной особенности устройства можно отнести его компактные размеры. Однако даже несмотря на небольшие габариты, антенна выполняет все необходимые функции на самом высоком уровне. Коэффициент усилителя составляет 39 децибел. Антенна «Уралочка» сможет обеспечить просмотр цифрового телевидения в 80-километровом диапазоне от ретранслятора. Прибор хорошо принимает телеканалы 1-го и 2-го мультиплексов.

Как выбрать?

При выборе комнатной антенны, которая будет функционировать максимально эффективно, а также прослужит вам продолжительное время, следует обращать внимание на несколько факторов. Рассмотрим их подробнее.

  • В первую очередь следует учитывать расстояние от телевизионной вышки до антенны.
  • Обращайте внимание на маркировку и отметки, которые находятся на упаковке антенны. В большинстве своем они свидетельствуют о типе приобретаемого вами устройства.
  • Перед тем как покупать антенну, изучите ее стандартную комплектацию. Отдавайте предпочтение таким моделям, которые продаются вместе с коаксильным кабелем, нужным для подключения. Кроме того, желательно, чтобы в базовый набор входила подставка или крепление.

На рынке можно найти комнатные приемники разных ценовых категорий: от бюджетных моделей до класса премиум. В этом отношении в первую очередь ориентируйтесь на свои финансовые возможности. Если же говорить о рекомендациях специалистов, то они советуют приобретать антенны среднего ценового сегмента, так как именно эти приборы соответствуют идеальному соотношению цены и качества.

Производитель антенны – это ключевой фактор при выборе комнатного устройства. На сегодняшний день производством подобных устройств занимается большое количество компаний (как всемирно известных, так и относительно молодых).

В процессе выбора и приобретения телевизионной комнатной антенны рекомендуется отдавать предпочтение продукции известных торговых марок. Такие антенны произведены с учетом всех международных требований, а также с использованием новейших технологических и научных разработок.

За покупкой антенны следует обращаться только в официальные представительства и фирменные магазины. Если проигнорировать это правило, то можно натолкнуться на недобросовестных продавцов, которые могут предлагать вам некачественную или поддельную продукцию.

Если при покупке приемника для телевизора вы будете учитывать все факторы, описанные выше, то сможете приобрести наиболее оптимальное для ваших нужд устройство.

Как подключить?

После того как вы приобрели желаемое устройство, следует заняться процессом его подключения, а также настроить прибор. Чтобы правильно осуществить этот процесс, необходимо следовать пошаговой схеме, которую предоставляет производитель в инструкции по эксплуатации, которая, в свою очередь, является неотъемлемым элементом стандартной комплектации. Большинство комнатных антенн для телевизора продаются со специально предназначенным для подключения кабелем (максимальная длина которого может составлять 1,5 м), а также разъемом. Саму антенну при этом желательно расположить около окна.

Если вы являетесь обладателем телевизора, который может принимать сигнал Т2, то для подключения антенны вам достаточно просто вставить штекер в специально предназначенное гнездо в телевизоре. При настройке в меню телевизора выбирайте опцию «Цифровой сигнал». А также не забудьте включить антенну в розетку (особенно если антенна оснащена особым усилителем).

Кроме того, комнатное устройство можно подключить не к телевизору, а к специальной приставке (или так называемому цифровому тюнеру).

Обзор отзывов

В целом пользователи антенн отмечают, что подобные устройства отличаются комфортной и простой системой управления и бюджетной ценой. Поэтому для некоторых людей комнатная антенна для телевизора – это лучший вариант. Кроме того, покупатели отмечают такие положительные характеристики антенны как эстетически привлекательный внешний вид и простой процесс монтажа.

В то же время следует иметь в виду, что с особой ответственностью следует надо подойти к выбору прибора, так как от этого в дальнейшем будет зависеть эффективность его функционирования. А также при выборе потребители рекомендуют обращать внимание на то, как будут сочетаться антенна и телевизор.

Обзор одной из моделей в видео.

3 лучших варианта подключения в домашних условиях

Подключение усилителя к антеннеПодключение усилителя к антеннеВ тех случаях, когда поступающий телесигнал слишком слаб, тюнер не сможет его расшифровать, а сам телевизор не воспроизведет изображение и звук. В результате часто пользователю приходится думать о том, как усилить сигнал антенны. Разберемся в причинах проблемы и способах улучшения качества принимаемого эфирного телевидения.

Причины слабого сигнала

Цифровой сигнал, передаваемый ретранслятором, может оказаться слишком слабым для приема по следующим причинам:

  • Большое расстояние до передающей вышки.
    К радиоволнам ДМВ-диапазона, на котором вещает цифровое телевидение, применим все тот же «закон обратных квадратов», как и для любого другого вида электромагнитного излучения.
  • Поглощение волн атмосферой.
    Сам по себе воздух практически радиопрозрачен, но пыль, туман, влага могут рассеивать и отражать сигнал.
  • Препятствия на пути радиоволны.
    ДМВ-вещание принимается в зоне прямой видимости, волны практически не огибают преграды. Поэтому, если между ретранслятором и принимающей антенной находится какой-то непрозрачный для радиоволн объект (здания, холмы, лес из высоких деревьев), в лучшем случае сигнал будет ослаблен. Это больше уместно в тех случаях, когда используются комнатные антенны: любые стены, даже тонкие, поглощают электромагнитные волны.
  • Принимаются только отраженные сигналы.
    Если на прямой между антенной и ретранслятором находится объект, экранирующий радиоволны, принимать придется только тот телевизионный сигнал, который отразится от других объектов (например, соседних зданий). Такое излучение во много раз слабее того, которое изначально транслируется с телевышки.
  • Некачественная приемная аппаратура: антенна с низкой чувствительностью, кабель с высоким сопротивлением и пр.

Одним словом, причин может быть масса. В большинстве случаев повлиять на них сложно или даже невозможно. Поэтому чтобы смотреть телевизор без зависаний и рассыпаний картинки, нужно подобрать правильный способ улучшения приема.

Способы усиления сигнала

Усиление сигнала ТВ-антенны достигается 5-ю способами:

  1. Использовать более качественную телеантенну, чем имеющаяся.
    В зависимости от конструкции здесь можно выиграть несколько децибелов усиления. Проверьте, правильно ли у вас .
  2. Точная ориентация.
    Практически все устройства, работающие в ДМВ-диапазоне, имеют четко ориентированную диаграмму и наиболее эффективно принимают сигнал с одного направления. Даже поворот на 5–10 градусов способен дать серьезную прибавку к мощности сигнала.
  3. Заменить кабель.
    Если расстояние между антенной и телеприемником слишком большое, львиная доля мощности принятого сигнала теряется за счет сопротивления проводника. Избежать этого можно, используя фидер с пониженным сопротивлением (например, с центральной жилой не из омедненной стали, а из чистой меди).
  4. Переставить телевизор ближе к антенне.
    Кабель становится короче: в некоторых случаях даже 2–3 метра могут оказаться решающими. Уменьшение длины фидера позволяет избежать лишних потерь мощности сигнала.
  5. Использовать антенный усилитель.

На последнем варианте мы остановимся подробно, поскольку часто он оказывается решающим.

Преимущества и недостатки подключения усилителя

Подключение усилителя к антенне телевизора сулит ощутимые выгоды:

  • резкое повышение мощности сигнала даже при использовании антенны прежней конструкции;
  • больше не нужно беспокоиться о месте размещения телевизора.
    Особенно это заметно, если используется активная антенна, у которой усилительная плата является частью конструкции. В этом случае мощность сигнала, передаваемого на телевизор, оказывается настолько велика, что даже целая бухта кабеля не станет ощутимым препятствием. При использовании внешнего усилителя его потребуется разместить поближе к антенне, однако выигрыш в мощности и качестве сигнала все равно будет ощутим.
Изображение и звук перестанут тормозить и зависать. В отличие от аналогового, цифровое телевидение  кодировано. Там, где принимающий «аналог» телевизор выдаст хрип и рябь на экране, исчезновение сигнала у «цифры» приведет к молчанию и повтору фрагмента из предыдущего кадра.

Если вы намерены подключать усилитель в домашних условиях, то нужно иметь в виду возможные недостатки и ограничения:

  1. Возрастает сложность и дороговизна оборудования.
    Даже если использовать простейший блок усиления, который можно спаять, потребуются новые элементы: крепеж, соединители, блок питания, специальные инструменты и пр. Но если вы любите работать своими руками, этот пункт проблемой не станет.
  2. Надо будет позаботиться о питании.
    Любой усилитель, по сути, превращает поступивший сигнал в его точную копию, имеющую большую мощность. Дополнительная энергия должна откуда-то браться — нужен внешний адаптер, подключаемый к электросети. В качестве источника питания подойдет приставка или телевизор, имеющие функцию активного антенного гнезда с передачей напряжения по фидеру.
  3. Не во всех случаях использование усиления является уместным.
    Для создания мощной копии нужен качественный оригинал, а если телесигнал забит шумом и помехами, то усилитель повысит и их тоже. В итоге даже фильтры и тюнеры не всегда смогут отсечь полезный сигнал от паразитных.
  4. Переусиление даст обратный результат.
    Если на антенный вход поступает слишком сильный сигнал, аппаратура посчитает его несуществующим и откажется воспроизводить. Поэтому в той зоне, где возможен уверенный прием на пассивную антенну, следует либо воздержаться от использования усилителя, либо понизить коэффициент мощности (если модель с регулятором).

Таким образом, для того чтобы усилитель телеантенны оказался полезен, необходим одновременно качественный и слабый сигнал.

Усиливать или нет? Ваше мнение:

Да!Нет!

Как выбрать подходящий

Выбирая усилитель, владельцу телевизора нужно учитывать следующие параметры:

  • Необходимый диапазон усиления.
    Прибор может усиливать отдельно ДМВ и МВ (это полезно, если есть местные станции, передающие аналоговый телесигнал в этом диапазоне), может быть широкополосным, то есть работающим с несколькими диапазонами (однако при этом неизбежны потери в качестве приема: универсальные усилители всегда хуже узкоспециализированных), а может быть многодиапазонным с несколькими блоками усиления для каждой области частот.
  • Тип прибора.
    Усилитель может быть встроенным (то есть конструктивной частью активной антенны) либо внешним, подключающимся к кабелю.
  • Тип питания.
    Подача напряжения на усилитель может осуществляться как по коаксиальному кабелю-фидеру, так и напрямую от внешнего блока питания. «Кабельные» приборы компактнее, зато усилители с отдельным питанием мощнее.
Рекомендуем прочитать подробную статью о правильном .

Схемы подключения

Подключить усилитель можно несколькими способами. Выбор зависит от имеющегося оборудования и возможностей пользователя.

Вариант № 1

Эта схема самая простая. Используется там, где надо усилить сигнал от комнатной антенны в квартире или от пассивной внешней (например, закрепленной на стене многоэтажки с помощью каркаса).

Подключение усилителя к антенне на 1 телевизорПодключение усилителя к антенне на 1 телевизор

Подключение выполняется следующим образом:

  1. С помощью коаксиального кабеля антенна соединяется с внешним усилителем (желательно через грозозащиту).
  2. Через входные и выходные гнезда аналогичным способом подключаются друг к другу телевизор и усилитель.
  3. Адаптер питания усилителя подключается к электросети через бытовую розетку.

Мнение эксперта

Виталий Садовников

Специалист по подключению и настройке цифрового телевидения

Задать вопрос

Если телевизор установлен в коттедже или дачном домике, а антенна вынесена на мачту, обязательно добавляйте дополнительный элемент – грозозащиту. Это устройство, работающее по принципу предохранителя, вставляется в разрыв коаксиального кабеля. Если происходит разряд молнии на антенну, грозозащита перегорает и разрывает цепь. В итоге менять придется только предохранитель, а не весь комплект аппаратуры, рискуя получить вдобавок пожар от короткого замыкания.

Если требуется к одной антенне подключить два телевизора, нужно дополнительно применить делитель (он же сплиттер SAP, на жаргоне телемастеров – «краб»). Это устройство подключается на участке кабеля между усилителем и телевизором и равномерно делит мощность сигнала между двумя каналами передачи. Для наземного цифрового вещания достаточно «краба» с рабочей частотой от 5 до 1000 МГц.

Подключение усилителя к антенне на 2 телевизораПодключение усилителя к антенне на 2 телевизора

Но при этом надо помнить следующее:

  • если усилитель получает внешнее напряжение на участке сети после делителя, проход питания не нужен;
  • если же усилительное устройство запитывается от приставки или телевизора, нужен не сплиттер, а ответвитель (TAP), способный разделять напряжение, идущее вовне от сигнала, поступающего внутрь системы.

Количество подключенных объектов в этом случае зависит от числа выходных гнезд делителя. В магазинах телевизионной техники можно найти «крабы» на 8 подключений. Если требуется большее число приемников, придется строить телесеть с дополнительными разветвлениями, промежуточными усилителями и пр. Такая работа выполняется уже профессиональными телемастерами.

Вариант № 2

Если используется SWA (плата усиления на антенне с питанием по фидеру), схема будет выглядеть так.

Схема питания SWA усилителя антенныСхема питания SWA усилителя антенны

Подключение производится в следующем порядке:

  1. Соедините кабелем антенну и сепаратор, отделяющий внешний сигнал от рабочего напряжения.
  2. Подключите блок питания. Это нужно, если усилитель не получает мощности от приемника или ресивера.
  3. Соедините сепаратор с ТВ-приемником.

Если надо подключить два и более телевизора, то сигнал после сепаратора можно пустить на разветвитель.

При этом имейте в виду, что питание, проходящее через грозозащиту на блок усиления антенны, – неизбежное слабое место конструкции. При коротком замыкании придется заменить предохранитель от молний.

Вариант № 3

В том случае, если под рукой есть магистральный усилитель, то принцип разводки аналогичный прошлому, но с нюансами.

Схема подключение усилителя внешнего антенныСхема подключение усилителя внешнего антенны

Соедините оборудование между собой в таком порядке:

  1. Подключите пассивную антенну к грозозащите.
  2. Сигнал, прошедший через предохранитель, идет на магистральный усилитель, а затем подается на блок сепаратора и далее на телевизор или приставку.

При необходимости далее  на нужное число гнезд.

Ниже представлена короткая, но емкая видеоинструкция по правильной распайке всех компонентов.

Проверяем результат с помощью мультиметра

После того как схема разработана и подключена, имеет смысл провести ее испытание и проверить характеристики получившейся конструкции. Для этого необходимо иметь тестер – мультиметр или любое другое аналогичное устройство.

Назначение разъемов мультиметраНазначение разъемов мультиметра

Проверьте следующие параметры:

  1. Волновое сопротивление кабеля должно не превышать 75 Ом.
  2. Разница между оплеткой коаксиального кабеля и центральной жилой должна составлять несколько десятков Ом. Если прибор показывает «0», значит, произошел обрыв или короткое замыкание.
  3. При соединении центральной жилы и оплетки прибор должен показать бесконечность, то есть максимум шкалы. Но если и оплетка, и жила отсоединены от антенны и замкнуты друг на друга, результат должен оказаться нулевым.

Если все 3 теста пройдены, значит усилитель подключено правильно.

Распайка вcтраиваемого усилителя SWA

Пассивную антенну можно усилить, установив на нее плату SWA. Самое тонкое место в этом процессе — распайка контактов. На видео показан весь процесс от выбора усилителя до его корректной установки. Просто следуйте рекомендациям и успех неминуем.

Предыдущая

АнтеннаРасчет и изготовление логопериодической антенны для DVB-T2

Следующая

АнтеннаПравильный расчет и сборка антенны Харченко для эфирного цифрового ТВ

Цифровое эфирное телевидение как настроить телевизор и антенну

Привет друзья! В этой заметке продолжу тему как настроить DVB-T2.  Эфирное цифровое ТВ, 20 каналов бесплатно, как  настроить антенну и радоваться качественному изображению.

Если Вам интересно какие виды цифрового телевидения бывают и как правильно выбрать телевизор учитывая это разнообразие, то переходите по этой ссылке и читайте вот в этой статье.

О том как правильно выбрать антенну для цифрового телевидения, можно поинтересоваться  вот по этой ссылке.

Ну а прямо сейчас, о том как настроить антенну и оборудование на цифровые каналы.

Немного общей информации для большего понимания дела.

В настоящее время эфирное цифровое телевидение предлагает к просмотру 20 телевизионных программ, и к прослушиванию 3 радиостанции. Итого 23 и эти каналы входят в  два пакета цифрового телевидения.

Но что интересно, так это то, что пользователю нет необходимости настраивать отдельно все 23 частотных канала на своём телевизоре или приставке, а всего лишь два.

P.S. Жители  Москвы и округа могут радоваться большему, у них идёт трансляция и третьего пакета, а это уже 30 программ цифрового телевидения и необходимость настраивать три частотных канала.

Что бы было понятней, давайте вспомним, как это работает в аналоговом сигнале? В этом случае на одном частотном канале идёт трансляция одного телеканала, например в моём регионе на  6 частотном канале шла трансляция Первого канала,  на частоте 12 канала передавался телеканал «Россия», а в ДМВ диапазоне на частоте 27 канала шли передачи телеканала НТВ. И та далее — Один частотный канал = один телевизионный канал!

С приходом цифрового вещания всё изменилось!

И одним из его преимуществ является то, что теперь на одном частотном канале транслируется не один телеканал, а сразу десять и более, так сказать пакетом. Это так и называется — «Пакет»или «Мультиплекс» Например с телецентра г. Белгород на 43 канале цифрового вещания передаётся 10 телевизионных каналов и плюс 3 радиостанции это первый пакет, а на частоте 46 канала  ещё 10 телеканалов это пакет второй. Таким образом задействовано всего  две телевизионных частоты, а не двадцать три.  Но учтите если в Белгороде это 43 и 46 каналы, то в другом городе это будут иные частоты.

Объединяет всех только одно, в любом регионе это будут частоты дециметрового ( ДМВ ) диапазона, а следовательно и антенна тоже нужна ДМВ.  ( ДОПОЛНЕНИЕ: В настоящее время некоторые трансляторы пока ещё  вещают только один из двух пакетов, т.е. только десять каналов.)

 Узнать на каких каналах ведётся вещание Цифрового эфирного телевидения в Вашем регионе, где расположены передающие вышки и работают ли они в полном режиме, вещая два пакета, можно здесь, в отдельной статье  Эта информация может быть крайне полезной и для успешной установки антенны.

Итак, если вы решили организовать у себя цифровые эфирные телеканалы, Вам понадобятся:

  1. Телевизор со встроенным тюнером DVB-T2  или, если такового не имеется, то понадобится приставка для цифрового телевидения, так же формата DVB-T2.
  2. Ну и конечно же сама антенна, ДМВ диапазона. Комнатная или наружная, зависит от близости к транслятору и качества сигнала в Вашей местности.
  3. Кабель телевизионный, штекер антенный.
  4.  Иногда не помешает помощник, и никогда не помешает терпение и настойчивость.

Как узнать способен ли мой телевизор принимать Цифровое Эфирное Телевидение

Для начала давайте выясним, способен ли Ваш телевизор принимать сигналы DVB-T2 без приставки, дело в том, что не все аппараты способны это сделать, старые, не плоские телевизоры, можно даже не проверять, а плоские ЖК телевизоры могут как принимать так и нет.  Но если Вы точно знаете на что способен Ваш телевизор, смело пропускайте эту часть.

Есть несколько способов: 1)  (Муторный) Достать техпаспорт от телевизора и заглянуть в раздел «технические характеристики»  найти там присутствие  DVB-T2. Почему муторный? Загляните в паспорт!….. Хотя иногда бывает повезёт.

2) (Более простой) На корпусе телевизора, на его задней части, имеется бирка, на ней написана модель телевизора, перепишите её или сфотографируйте. Далее нужно  вбить модель телевизора в поисковую строку браузера и добавить слово «Характеристики». Смотрите примеры на фото ниже.

samsung birka

Модель определили, набираем в поисковике…….

Самс характ

Зайдя на сайт выбираем «Технические характеристики» затем «Дополнительно» И попадаем куда нужно.

Как видите эта модель способна принимать DVB-T2 ему приставка не нужна. Дальнейшие обозначения указывают на: С — цифровое кабельное, S2 — цифровое спутниковое. Но нас интересует DVB-T2  и оно присутствует, в противном случае пришлось бы приобретать дополнительно приставку для цифрового телевидения.

Как настроить антенну и телевизор на цифровое телевидение при разных условиях сигнала

Давайте для начала рассмотрим самый простой вариант: Вы живёте в зоне хорошего, уверенного приема сигнала. Определились с антенной, статья об этом Вам в помощь. Подключили антенну к телевизору и включили автопоиск  каналов, в некоторых моделях, когда заходим в меню настроек, то телевизор может предлагать выбрать, настроить аналоговые каналы или цифровые, выбираем цифровые.  Если всё прошло нормально то телевизор сам сохранит пойманные каналы.  Можно любоваться отличным качеством изображения.

Немного усложним ситуацию.  На автопоиске телевизор ничего не поймал, или лишь несколько каналов, которые снежат. Если это так, то это не цифровые каналы, а обычные аналоговые, цифровое телевидение идти со снегом не может. (дело в том, что на автопоиске, телевизор может просканировать весь диапазон и цифровой и аналоговый).

Ваши действия дальше: Если автопоиск не помог, то очень упросит ситуацию знание на каких телеканалах идёт вещание первого и второго мультиплексов в Вашей местности. А так же где, и в каком направлении  от Вас находится телевышка, чтобы правильно направить антенну. Если Вы этого не знаете, то добро пожаловать на эту страничку. Нужное направление антенны можно также увидеть обратив внимание куда «смотрят» антенны соседей. Только не берите за ориентир спутниковые тарелки, они направляются на спутник.

Если знаете, номер канала то делаем следующее — Нужно в меню телевизора найти режим ручной настройки, не забываем выбрать «Цифровое» может обозначатся как DTV.  Дальше Ваша задача с пульта набрать тот номер канала на котором ведётся вещание одного из мультиплексов (пакетов). В ручном режиме на экране будет отображаться шкала которая визуально показывает уровень сигнала принимаемого антенной. (Иногда может быть две шкалы,  например «Уровень» и «Качество»  ориентируйтесь по нижней)

И вот теперь, по шкале Вы сможете видеть, есть ли сигнал от антенны, в некоторых случаях если сигнала нет, то индикатор на шкале может вести себя так:  Будет прыгать, ноль процентов — сто процентов — ноль — сто ….. и т.д. Это говорит об отсутствии сигнала. Изменяя положение, направление антенны, визуально определяйте наилучший уровень сигнала, и этот уровень должен стоять стабильно, а если и изменяться то в небольших пределах, не до нуля.

ВАЖНО: Учтите что результат от изменения положения антенны будет отражаться не сразу, примерно через 5 сек. Поэтому ищите наилучшее положение этапами, всякий раз делая небольшую паузу, наблюдая за уровнем сигнала на шкале. Если антенна находится на улице, то здесь удобнее будет работать с помощником.

Когда удалось найти положение антенны при котором сигнал устойчив, даём команду на поиск и сохранение каналов. Повторяем процедуру поиска и сохранения для второго мультиплекса, указав его номер канала  (если есть вещание двух мултиплексов —  оно пока ещё не везде)

И теперь совсем сложная ситуация:  Вы живёте в зоне сложного приёма телевизионного сигнала. Это может обуславливаться удалённостью от  передающей вышки, сложностью рельефа местности (горы, низины, лесистая местность) Высотные здания находящиеся довольно близко к Вам и при этом стоящие на пути к предающей вышке, Ваша антенна направленная на вышку как бы «упирается» в высотку.

В этих случаях  принцип самой настройки тот же, что и описанный выше, нужно визуально по шкале определить наилучшее положение антенны.  Но отличаются применяемые антенны, и некоторые методы.

Антенны в сложных условиях приёма нужно использовать активные т.е. с усилителем, так же конструктивно имеющие больший коэффициент усиления. Обычно чем длиннее стрела антенны, тем больше её коэффициент собственного усиления.  Про антенны тут.

К методам относится следующее:  Определить, нет ли других передающих вышек находящихся в более выгодном для вас положении.  Это сделать можно здесь.  И попробовать поймать сигнал с них (благо они будут строится довольно плотно)

Использовать мачты и другие возвышенности — задача поднять антенну выше. (Эффективно в низинах и лесистых зонах)

В застроенных территориях находящихся не очень далеко от вышки, не обязательно использовать мощную антенну, пробуйте поймать отражённый сигнал, направляйте антенну не на телевышку, а в противоположную  сторону, на здание позади вас или с боку. Если есть возможность установить антенну на крышу высотки, это даст отличный результат.

Настройка антенны через цифровую приставку

С использованием цифровой приставки, всё тоже самое как описано выше, настройку лучше проводить в ручном режиме, что бы видеть уровень сигнала.  Разница лишь в том, что телевизор играет роль монитора подключенного к приставке через кабель HDMI  или  RCA  (тюльпаны). А это значит, что все настройки производить нужно в приставке, а не в телевизоре. Только не забываем перевести телевизор в соответствующий режим ВИДЕО или HDMI (Смотря какие разъёмы для подключения вы использовали)

Для этого на пульте от телевизора нужно найти соответствующую кнопку, в разных моделях она может обозначаться по разному, вот несколько примеров, через звёздочку:  AV* AV/TV*VIDEO* SOURSE * HDMI * ЗНАЧОК ПРЯМОУГОЛЬНИКА СО СТРЕЛКОЙ ВО ВНУТРЬ* INPUT* В некоторых телевизорах SONY порядок такой  — HOME — Установки-Внешние входы.

Все дальнейшие действия по настройке производятся с помощью пульта от приставки, через ручной или автоматический поиск.

Не забываем, что в этом случае антенну подключаем к приставке, а не к телевизору.

О том что нужно знать выбирая цифровую приставку читайте в этой статье.

Ну что же надеюсь эта статья сможет Вам помочь в подключении цифрового вещания в Ваш дом.

P. S Решил по мере поступления интересных случаев связанных с настройкой антенн добавлять их ниже в эту статью. Если и у вас есть таковые, пишите в комментариях и они обязательно попадут в ленту

  1. В моей практике, очень редко, но были случаи когда антенна не принимала сигнал абсолютно, но стоило переместить её буквально на метр влево или вправо всё шло отлично, возвращаем на метр назад, опять всё пропадало.
  2.  Сегодня столкнулся с очередным казусом. Опишу подробно. Ситуация такая:  Старенький телевизор стоит на полу, отлично работает через приставку, комнатная антенна находится на подоконнике рядом, уровень сигнала около 70-80%. При этом стоит следующая задача.

Нужно настроить цифру на новом ЖК  LG. Ставлю его на подоконник, рядом с антенной которую к нему и подключаю и что? LG сигнала не видит вообще, ни грамма.  Может он не поддерживает DVB-T2- подумал я! Проверил по модели, нет- всё в порядке поддерживает. Что то с антенной? Нет, старый телик ведь работает через приставку.  Я в недоумении!

Подключаю к новому LG приставку  (А вдруг!)……..  Сигнал через приставку есть, но ниже 10% — Загадка какая то, почему со старым телевизором всё хорошо, а с новым, который даже когда в режиме монитора, через приставку подключен,- телевизионный сигнал падает напрочь.   😯

После непродолжительных «Танцев вокруг, да около» Выяснилось!

Блок питания этого LG был внешний и подключен он был в розетку там же, на подоконнике, (там находился тройник удлинителя) Так вот, ОН- блок питания, излучал такие  радиопомехи, что находясь рядом с антенной глушил сигнал напрочь.

Стоило разнести в разные стороны, на несколько метров, антенну и блок питания ЖК телевизора, как всё сразу нормализовалось. Поднеся его вновь близко к антенне, сигнал исчезал!

3. Если вы пользуетесь комнатной антенной и ваше окно закрывается металлическими жалюзи, то они тоже могут серьёзно препятствовать прохождению сигнала. Имейте это в виду!

Как установить и настроить антенну эфирного цифрового телевидения

Хотите бесплатно смотреть любимые телеканалы в высоком качестве? Воспользуйтесь услугой цифрового эфирного телевидения DVB T2. Во многих странах этот стандарт уже стал основным на протяжении последних нескольких лет. К сожалению, в России он только начинает набирать популярность. На сегодня уже доступно 20 самых популярных российских каналов, а в ближайшее время организация, отвечающая за развитие технологий, обещает добавить ещё один пакет каналов.

Цифровое телевидение T2
Если за кабельное телевидение вам нужно регулярно платить ежемесячную абонентскую плату, то выгода цифрового эфирного телевидения очевидна — лишь один раз заплатив за комплект оборудования, примерно через год его стоимость полностью окупается и в дальнейшем вы смотрите телевизор бесплатно. Кроме того, очень редко нужен весь тот пакет каналов, который предоставляется кабельными или спутниковыми провайдерами.

В сегодняшнем материале мы расскажем вам детально, какие особенности имеет услуга цифрового эфирного телевидения DVB T2, а также что нужно для самостоятельной установки и настройки оборудования. Когда вы вооружитесь знаниями, установка эфирных антенн будет очень простой и вы сможете сэкономить значительные средства, отказавшись от вызова мастера. Итак, приступим.

Особенности цифрового телевидения T2

Ещё совсем недавно эфирное телевидение ассоциировалось с плохим качеством изображения, большим количеством различных помех, а также минимальным набором каналов. Нужно было вручную настраивать по отдельности каждую частоту, при этом разные каналы могли работать в разных диапазонах, что приводило к тому, что нужно было устанавливать несколько антенн или одну многодиапазонную. В некоторых случаях и вместе с сигналом могла поступать дополнительная информация, например, телетекст, когда можно было получать информацию о телепередаче или различный развлекательный контент прямо на экране телевизора. Сегодня, в эпоху интернета, такие дополнительные сервисы потеряли свою актуальность, но в эпоху видео высокого качества и высокого разрешения экранов качественная телевизионная картинка стала, как никогда, востребована. Поэтому был разработан стандарт цифрового телевидения.

Именно использование цифровых технологий позволило выйти на совершенно новый уровень качества. Если раньше для этого нужно было использовать исключительно спутниковое телевидение, что влекло за собой дополнительные сложности установки, да и комплект оборудования был не всем по карману, то сейчас достаточно установить и настроить практически обычную дециметровую антенну, в некоторых случаях усилитель, а также телевизионную приставку. А если учесть, что многие современные телевизоры уже имеют встроенный приёмник DVB T2, то можно обойтись вообще одной недорогой антенной.

Давайте подробнее рассмотрим, какие преимущества и недостатки имеет цифровое эфирное телевидение Т2.

Преимущества:

  • Очень высокое качество. Если у вас современный плазменный телевизор, вы поначалу будете поражаться невероятной чёткой картинке.
  • Отсутствие каких-либо помех. Забудьте навсегда, как выглядят эфирные шумы и искажения картинки.
  • Отсутствие абонентской платы. Все каналы на сегодняшний день можно смотреть абсолютно бесплатно. Кроме того, речи о внедрении платы пока что не ведётся.
    Цифровое эфирное телевидение
  • До 20 самых основных российских каналов. В сравнении с эфирными тремя-четырьмя — это просто сказка. О составе пакетов каналов поговорим немного ниже.
  • Невысокая стоимость оборудования. Забудьте об огромных счетах за подключение.
  • Совместимость с большинством современных телевизоров. Так как многие модели поддерживают формат DVB T2, вам даже не придётся покупать тюнер.
  • Возможность качественного приёма на обычную антенну, установленную на крыше, или даже на комнатную в ситуациях, когда вы находитесь недалеко от передающего центра. В этом случае ваши вложения будут самыми минимальными.
  • Возможность установки не только в городской квартире, но и где-нибудь за городом. При наличии портативного телевизора можно даже пользоваться услугами цифрового телевидения DVB T2 в походных условиях. Кроме того, это может быть отличным подспорьем, если вы живете в том районе, где отсутствует покрытия кабельных провайдеров.
  • Очень простой процесс настройки, с которым без каких-либо сложностей и специальных знаний может справиться практически каждый.

Несмотря на огромное количество плюсов, есть ряд определённых недостатков:

  • Покрытие цифрового эфирного телевидения DVB T2 доступно далеко не везде. Существует несколько пакетов каналов, поэтому в некоторых местах их может быть доступна не 20, а 10. Об этом мы тоже поговорим немного ниже. Цифровой приемник DBV-T2

    Цифровой приемник DBV-T2

  • При условии неправильной направленности антенны на передатчик возможно появление фризов — то есть когда картинка замирает и выглядит как бы в квадратик. В некоторых случаях это может быть следствием плохих погодных условий.
  • Более высокая чувствительность к погоде, рельефу местности, состоянию атмосферы в сравнении с аналоговым сигналом. Аналоговое телевидение хоть и ниже качеством, но более стабильно. Люди более старшего возраста наверняка могут поделиться примером, когда сигнал можно было принимать на металлическую вешалку или консервную банку. С цифровым так не получится.
  • В сравнении с кабельным или спутниковым телевидением каналов довольно-таки немного, в зависимости от местности их 10 или 20. Обещают ещё один пакет, но сроки выхода пока что неизвестны.
  • Чтобы насладиться всеми преимуществами цифрового качества сигнала, скорее всего, потребуется приобрести дополнительное современное оборудование.
  • Далеко не каждый канал вещает в высоком качестве HD. Если на обычном телескопном телевизоре это будет незаметно, то на современных ЖК и плазменных панелях зернистость может резать глаз.
  • Различия в формате вещания разных каналов. Одни вещают в современном 16:9, тогда как другие — в устаревшем 4:3. В зависимости от модели телевизора вы будете наблюдать тёмные полосы либо по вертикали, либо по горизонтали. При неправильных настройках телевизора картинка будет сжатой или растянутой.

Состояние цифрового телевидения в России

В некотором роде Россия отстала от других европейских стран. У них формат телевидения DVB T2 давным-давно стал общепринятым стандартам и много где аналоговое вещание вообще не ведётся. В России же на сегодняшний день переходный этап, когда все осознают необходимость отказа от аналогового телевидения, но инфраструктура цифрового ещё недостаточно развита. В целом в большинстве крупных городов вы без проблем словите цифру, ну а если вы живете в очень отдалённых регионах, придётся либо довольствоваться одним мультиплексом, либо просто потерпеть. К счастью, таких мест практически не осталось, сигнал покрывает по большому счёту все населённые пункты.

Теперь поговорим о наполнении пакетов каналов или, как их официально называют, мультиплексах. На сегодняшний день вещает 2 мультиплекса по 10 каналов каждый. В зоне покрытия цифрового эфирного телевидения DVB T2 гарантирован приём первого мультиплекса, тогда как 2-й доступен ещё не везде. Ведутся разговоры о запуске третьего пакета, но из-за дефицита частотных ресурсов и необходимости освобождения для него частот путём отключения аналогового вещания срок запуска пока что неизвестен.

Какие же каналы входят в каждый из пакетов? На начало мая 2017 года их состав следующий:

Мультиплекс-1Мультиплекс-2
ПервыйРен ТВ
Россия-1Спас
Матч ТВСТС
НТВДомашний
5-й каналТВ-3
КультураПятница!
Россия-24Звезда
КарусельМир
ОТРТНТ
ТВЦМуз-ТВ

Учтите, что наполнение мультиплексов не является постоянным и время от времени меняется. За последние несколько лет это происходило уже несколько раз. В любом случае набор довольно разнообразен и представлены каналы на любой вкус и для любой аудитории.

Необходимое оборудование

Итак, какое же оборудование необходимо приобрести для просмотра цифрового эфирного телевидения DVB T2? В зависимости от уже имеющейся у вас техники и удалённости от передающего центра, вам может понадобиться такой набор:

  1. Антенна дециметрового диапазона. Понадобится в любом случае, поскольку без неё сигнал принимать не получится. Антенны могут быть как комнатные, так и наружные. Если вы живёте в центре крупного города, недалеко от передатчика, вполне достаточно будет обычной комнатной антенны. Если же вы живёте за городом или в отдалённой местности, понадобится наружная антенна, устанавливаемая на крыше на максимально доступной высоте. Если вы не знаете, где располагается ближайшая к вам передающая станция, посмотрите, пожалуйста, на карту, доступную по этой ссылке (http://карта.ртрс.рф). Карта распределения цифрового эфирного телевидения

    Карта распределения цифрового эфирного телевидения

    При наличии качественного сигнала использовать усилитель не имеет никакого смысла, так как он будет усиливать не только прямой сигнал, но и отражённый от различных преград. В условиях многоэтажной городской застройки это приведёт только к ухудшению результата. Используйте усилитель только тогда, когда вы проживаете в деревне и передатчик располагается довольно далеко.

  2. Телевизор. Тут всё логично, нет телевизора — нет просмотра. Учтите, что большинство современных моделей имеет встроенный ресивер сигнала DVB T2. Будьте внимательны, так как ряд моделей предыдущего поколения имеет поддержку DVB T, а этот стандарт несовместим с действующим на территории России.
  3. Телевизионная приставка-тюнер. Если ваш телевизор не имеет встроенного модуля, для отображения радиосигнала на телевизоре понадобится подключить специальный тюнер, умеющий работать в стандарте DVB T2. Полный список магазинов можно посмотреть на официальном сайте проекта на этой странице.

Установка антенны

В одной статье практически невозможно перечислить все частные случаи и условия приёма. Поэтому мы дадим лишь общие рекомендации, которые следует учесть при установке антенны цифрового телевидения DVB T2.

Комнатная

Поставьте антенну на подоконник и поверните его в сторону передающей вышки. Удостоверьтесь, что поблизости нет никаких источников радиосигнала, например, Wi-Fi-роутера. Расстояние между ними должно быть не менее нескольких метров.

Комнатная антенна D-Color Dca-115

Комнатная антенна D-Color Dca-115

Наружная

Наружные антенны также нужно повернуть в сторону вышки и надёжно закрепить, чтобы ветер или другие погодные условия не смогли нарушить её положение. Лучше всего сначала установить надёжный кронштейн и прикрепить его к стене или крыше дома, а уже к нему крепить антенну. Это позволит варьировать положение девайса. При установке обязательно учтите, что для тонкой настройки вам придётся её поворачивать, поэтому сразу не закрепляйте, лучше сделать это после окончания полной установки.

Общие советы

  • Не спешите использовать усилитель. Попробуйте поначалу поэкспериментировать без него. Покрутите антенну или передвиньте её немного в сторону, иногда это может существенно помочь. Если ничего не получается, только тогда задействуйте усилитель.
  • Если планируется использовать несколько телевизоров, антенна обязательно должна быть наружная. Кстати, в этой статье вы сможете узнать, как подключить несколько телевизоров к одной антенне.
  • Сведите к минимуму ситуации, когда сигнал экранируется или блокируется. Например, не ставьте антенну под металлической крышей либо возле многоэтажного дома, который загораживает вышку, а также высоковольтных линий. Правда, в некоторых случаях можно использовать отражённый от высокого строения сигнал и усилить его с помощью усилителя.
  • Помните, что с переходом от аналогового к цифровому вещанию изменился лишь тип передаваемого сигнала. Антенна по-прежнему используется направленная и должна быть строго ориентирована на передающую станцию Отклонение её в сторону даже на несколько градусов может значительно ухудшить качество приёма, вплоть до полного исчезновения. Чем дальше находится станция, тем точнее нужно направлять антенну и тем выше она должна находиться. Хотя, при достаточно ровной местности, сигнал можно поймать и на комнатную антенну на расстоянии до 20 км от передатчика, но её положение при этом тоже нужно очень точно подобрать.

Тонкая настройка качества сигнала

Можно, конечно же, точно поймать сигнал надлежащий силы и качества самостоятельно, без использования дополнительного оборудования. Тем не менее в условиях сложного приёма лучше всего использовать специальный прибор для настройки эфирных антенн. Что представляет собой такой прибор? Обычно это небольшая коробочка с механическим циферблатом или жидкокристаллическим экраном, на которых отображается сила сигнала. С одной стороны подключается питание, а с другой предоставлен вход для подключения антенного кабеля. Поскольку настройка антенны по визуальному восприятию изображения на экране не является самой надёжной, такой прибор значительно упростит вашу задачу.

  1. Возьмите прибор и подключите к нему антенный кабель, а также подайте питание либо от встроенных батареек, либо от внешнего аккумуляторного блока.
  2. Поверните антенну в сторону приёмника. В случае правильной направленности прибор сразу же начнёт издавать звуковой сигнал, а на шкале забегают циферки или стрелка.
  3. Если прибор показывает недостаточный уровень сигнала, измените положение антенны, повернув в сторону, подняв выше или опустив ниже. Добейтесь максимальных показателей сигнала.
  4. Отключите прибор, закрепите антенну и можно приступать к настройкам оборудования.

Подключение антенны к телевизору

Подключение кабеля HDMI для цифрового ТВ-тюнера

Подключение кабеля HDMI для цифрового ТВ-тюнера

При наличии встроенного ресивера DVB T2

  1. Найдите на своём телевизоре специальный вход для подключения внешней антенны. Обычно он подписан Ant In.
  2. Кабель, идущий от антенны, подключите в этот разъём. В это время телевизор в целях безопасности должен быть выключен.
  3. Включите телевизор и в настройках активируйте цифровой тюнер.
  4. Выполните автоматический поиск каналов.
  5. Наслаждайтесь просмотром.

При использовании цифровой приставки-тюнера

  1. Подключите кабель, идущий от вашей антенны или усилителя, к антенному входу на телевизионной приставке.
  2. Соедините телевизионную приставку с телевизором. В идеале это должен быть HDMI-кабель, так как он обеспечивает высочайшее качество видеосигнала. Если же этот интерфейс недоступен, соедините два устройства посредством традиционных аналоговых разъёмов, так называемых тюльпанов. Их должно быть 3, они обозначаются разными цветами. Обычно это жёлтый, красный и белый. Два из них являются аудиоразъёмами, тогда как третий — видео. Чаще всего разъёмы и на телевизоре, и на приставке имеют одинаковое цветовое обозначение, поэтому спутать их довольно сложно.
  3. Включите телевизор и с помощью пульта дистанционного управления выберите источник внешнего сигнала, к которому подключён тюнер. Это может быть как HDMI, так и AV. Всё зависит от способа подключения.
  4. Произведите автоматический поиск телевизионных каналов на приставке или настройте каждый из них вручную. На телевизоре ничего настраивать не надо.
Цифровая приставка-тюнер

Цифровая приставка-тюнер

Подключение больше одного телевизора

Итак, как и было анонсировано ранее, пришло время коснуться вопроса, когда подключаемых телевизоров больше одного.

Этот вопрос, а он достаточно сложный, следует разделить на две вариации:

  1. Имеется два телевизора, в одном имеется встроенный приёмник DVB-T2, второй подключается посредством соответствующей приставки;
  2. Имеется два телевизора, ни один из них не имеет встроенной поддержки аналогового ТВ и оба подключаются к одной приставке.

Если в первом вопросе всё просто, для реализации задуманного требуется приобрести только антенный разветвитель, который можно купить в любом радиомагазине или на радиорынке.

Антенный разветвитель

Схема подключения приобретёт следующий вид: Антенна – разветвитель – кабель на один телевизор в соответствующий разъём на ТВ – кабель на второй телевизор – в соответствующий разъём на приставке.

Каждый телевизор будет управляться независимо от другого.

Второй вопрос сложен в том, что после подключения изображение будет одинаковым для обоих телевизоров, и без приобретения дополнительной приставки это не изменить.

Схема подключения простая (примерно) – Антенна – кабель в ТВ-приставку – HDMI в один телевизор – RCA в другой телевизор – Общая картинка для двух ТВ.

Поэтому при возникновении необходимости подключения нескольких телевизоров к цифровому телевидению стоит определиться с тем, хотите ли вы сэкономить, или хотите получить возможность комфортного просмотра ТВ.

Заключение

Мы показали вам детальное пошаговое руководство, как совершается установка и настройка цифрового телевидения DVB T2. Теперь вы без проблем сможете смотреть до 20 бесплатных каналов. Если же вопросы всё-таки остались, или что-то не получается, спрашивайте в комментариях или обращайтесь к нашим мастерам.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
