Как подключить антенный кабель к штекеру?

Фото: wingad.ru

Калейдоскоп

Для подключения антенного кабеля к телевизору не нужен большой набор инструментов и особые навыки, справиться с задачей можно самостоятельно. Можно обойтись и без штекера, однако этого делать не рекомендуется, так как возрастает риск замыкания контактов и выхода оборудования из строя. Вот почему рекомендуется сперва соединить кабель со штекером. Как это следует делать?

Зачем нужен штекер?

Штекер – это пластиковая либо металлическая деталь, в которую продевается телевизионный (он же коаксиальный) провод и надежно фиксируется внутри. В дальнейшем при помощи переходника можно легко и быстро подключить кабель к разъему на задней панели телевизора, после чего он будет принимать сигнал.

Переходник может быть угловым или прямым. Первый вариант используется в тех случаях, когда телевизор стоит вплотную к стене либо подвешен на нее при помощи кронштейна. В такой ситуации нет места для размещения прямого штекера, и во избежание его перегиба рекомендуется все-таки выбрать угловую деталь.

Если вы еще не купили переходник, советуем не экономить и заказывать металлическое изделие, а не пластиковое. Детали из пластика не так прочны, долговечны и универсальны по сравнению со своими конкурентами из металла, и единственное преимущество в их пользу – низкая цена. Все же экономить не стоит.

Что нужно для работы?

Чтобы подключить коаксиальный провод к штекеру для гнезда телевизора, вам понадобятся всего два инструмента – нож и плоскогубцы. Само собой, кроме них под рукой должен быть сам кабель и переходник, к которому его планируется присоединять. Если в вашем случае диаметр провода слишком маленький, из-за чего он люфтит внутри штекера, заполните последний каким-нибудь материалом для большей фиксации.

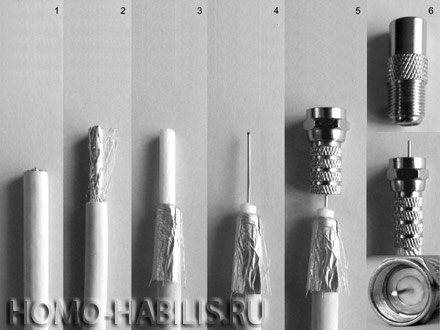

Порядок подключения

Первый этап – разделка антенного провода. Для этого вам понадобится острый нож. С его помощью аккуратно сделайте круговой надрез изоляции приблизительно в 1 сантиметре от ее кончика. Не режьте изоляционный слой насквозь, чтобы не испортить экранирование, которое находится под пластиком.

Медленно покачайте прорезанный кончик в разные стороны и удалите его.

Второй этап – отгибание слоя экранирования. Для этого аккуратно отогните оплетку из алюминия и фольгированную прослойку в разные стороны так, чтобы они более-менее равномерно окутывали кабельную изоляцию. Затем аккуратно, чтобы не повредить металлическую жилу, отрежьте второй полимерный слой, которым разъединяются оплетка и непосредственно жила.

Третий этап – установка самого штекера. Для этого возьмите деталь и раскрутите ее по резьбе, чтобы разделить на две части. Тот элемент, на кончике которого располагается утолщение в виде гайки, противоположной стороной накрутите на отогнутую изоляцию. При помощи плоскогубцев сделайте обжим металлического конуса, чтобы максимально плотно прижать его к проводу.

В качестве финального штриха плоскогубцами отрежьте лишнюю часть металлической жилы. После обрезания она должна выступать из половинки переходника не более, чем на 2-3 миллиметра. Теперь остается лишь закрутить вторую половинку, после чего кабель можно подключать прямо к телевизору. Если все сделано правильно, последний уловит сигнал с подключенной антенны.

Заключение

После монтажа не забудьте проверить правильность выполнения работы. Для этого достаточно включить телевизор и посмотреть на качество картинки. Если помех нет, а изображение вполне устойчивое, вы все сделали правильно. В противном случае следует раскрутить штекер и собрать его по новой, четко соблюдая описанную инструкцию.

#антенна#инструкция#Новости

* Материал опубликован на правах рекламы.

Новости СМИ2

Новости ВРФ

Как выбрать телевизионный кабель — устройство и подключение к антенне +видео • Мир электрики

Содержание

1. Как устроен телевизионный кабель
2. Как правильно выбрать
3. Видео: выбор телевизионного кабеля
4. Подключение антенны
5. Видео: подготовка антенного провода для спутникового телевидения
6. Видео: подключение провода к антенне
7. Видео: как обжать и подключить ТВ кабель

Человеку, который не силён в физике или деле электриков, в принципе неважно знать особенности того или иного кабеля, лучше доверить выбор профессионалу. Но это если дело связано с электричеством. Выбрать телевизионный кабель можно и самостоятельно.

Главное, понимать — кабель от ТВ к антенне не проводит ток, поэтому его заменой можно заниматься самостоятельно. Но перед началом работ необходимо разобраться, как правильно выбрать антенный провод.

Как устроен телевизионный кабель

В магазине он называется «Коаксиальный». Внутри у него:

• центральная жила;
• диелектрик;
• внешний проводник;
• оболочка.

Такой тип электрокабелей всегда круглый и используется для передачи сигнала. Благодаря своей конструкции, этот тип используется не только для подключения телевизора, но в системах связи, подключение домашней и военной техники.

В специальных магазинах хороший и подходящий провод для ТВ имеет маркировку:

• RG-6;
• RG-59;
• RG-11;
• РК-75.75.

В последней маркировке цифра 75 означает волновое сопротивление в Ом. Чем больше сопротивление, тем меньше помех, однако, смысла в выборе электропровода больше 75 нет, но меньше брать тоже не стоит.

Показатель затухания сигнала – следующая важная характеристика, которая измеряется в дБ/100м. Каждый ТВ-канал вещает на своей частоте и показатель затухания тоже свой. Хороший электрокабель должен иметь низкий показатель.

При выборе следует обратить внимание на следующие показатели:

• типа телевизионной системы;
• длины от антенны до телевизора;
• места, где проходит кабель;
• наличия углов и поворотов;
• выбора проводки;
• количество телевизоров.

Теперь обо всём по порядку.

Видео: «коаксиал» для ТВ

Как правильно выбрать

В первую очередь необходимо сразу продумать, где будет проходить вся система. Если антенна находится за пределами дома,  и провод будет проходить по улице, то необходимо выбрать такой, который устойчив к перепаду температур и влаге. Это зависит от плотности оплётки кабеля, его диаметра, специальных пропиток и углеродного слоя. Чем он толще, тем толще жила (а от этого зависит и показатель затухания сигнала) и тем он устойчивее к климатическим и механическим повреждениям. Если антенна находится на окне или балконе, то нет необходимости брать самый большой — вполне хватит кабеля с внешним диаметром 6–7 мм.

Провода для спутникового и кабельного телевидения отличаются. То есть, по устройству они полностью одинаковые — жила, изоляция, внешний проводник и оболочка. Только вот спутниковый сигнал вместе с питанием конвекторов проходит по жиле (чаще всего медной), а кабельный — по поверхности проводника. Поэтому провода с тонкой жилой (меньше 1 мм в диаметре) не способны пропускать спутниковый сигнал без помех.

Монтировать антенный провод рядом с силовым можно только в том случае, если их внешний диаметр 6–10 мм и усилена защита от помех. Загибать толстые электрокабели можно под углом не больше 90°.

Можно обобщить всё вышесказанное одним утверждением — чем толще телевизионный провод, тем лучше.

Плотная оплётка кабеля — показатель его долговечности. Она не должна легко «отдираться», её нельзя поцарапать, например, ногтем. Однако слишком жёсткая изоляция не даст возможности согнуть антенный провод.

Сегодня в качестве внешнего проводника используют фольгу или алюминиевую плёнку. Отсутствие этого обычно указывает на то, что перед вами товар не лучшего качества.

Хороший антенный провод обычно состоит из медной жилы. Нет никаких подтверждений тому, что именно этот материал подходит лучше, чем другие сплавы. Но, если есть выбор — лучше покупать антенный кабель с медной жилой.

Цвет оболочки, несмотря на бытующее в узких кругах мнение, не указывает ни на что. Цвет провода может быть любой — тот, который нравится. Особые расцветки производители используют для того чтобы отличить телевизионный от силового, если они монтируются рядом.

Узнать «состав» электрокабеля можно, попросив продавца сделать срез, поэтому лучше избегать запакованный товар, даже если на упаковке всё написано. Хороший вариант — медная жила с сечением от 1 мм, плотная изоляция, слой фольги и медной оплётки из олова и плотная оболочка.

Длина электрокабеля — дело сугубо индивидуальное. Перед покупкой необходимо рассчитать не минимальное расстояние от антенны до ТВ, а учитывать все отступы по низу стены и повороты. Также необходимо брать антенный кабель «с запасом» на случай, если в будущем захочется переставить телевизор в другое место.

Комплектующие для кабелей — это коннекторы, переходники и разветвители. Их лучше выбирать в том же месте, где покупается провод, чтобы продавец помог подобрать подходящие по диаметру детали. Также для спутниковых кабелей лучше приобрести угловые переходники для того, чтобы не загибать их.

Видео: выбор телевизионного кабеля

Подключение антенны

Чтобы подсоединить кабель к антенне или телевизору нужно прикрепить штекер.

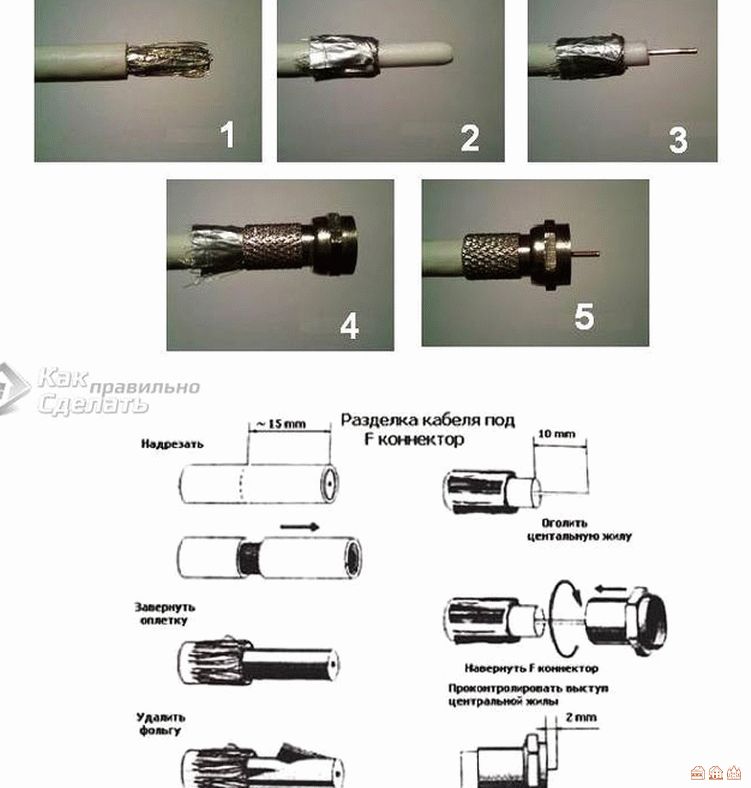

Для начала необходимо сделать круговой срез оболочки на расстоянии полтора сантиметра от края. Нужно удалить только оболочку, не задевая при этом волоски экрана. Волоски экрана и фольга загибаются назад, чтобы освободить слой внутренней изоляции. Отгибать надо аккуратно, чтобы ничего не порвать и не вырвать. По кругу отрезается слой внутренней изоляции и снимается. Расстояние между оголённой жилой и загнутой фольгой должно быть не меньше 2 мм.

Далее необходимо накрутить штекер, вращая его по часовой стрелке до упора. Остаток лишней жилы срезать. Таким же образом подготовить антенный провод с другой стороны. Делать это необходимо после того как он будет проложен от антенны до телевизора, чтобы по надобности его укоротить.

Главное, выбрать хороший провод, который будет отвечать всем параметрам.

Видео: подготовка антенного провода для спутникового телевидения

Видео: подключение провода к антенне

Видео: как обжать и подключить ТВ кабель

Как обжимать компрессионные разъемы CATV (F, BNC, RCA)

В этом руководстве объясняется, как создать собственный коаксиальный кабель с использованием компрессионных разъемов CATV. Этот процесс будет работать для разъемов типа F, BNC и RCA. Одни и те же методы могут быть использованы для кабелей различных размеров. Мы будем использовать кабель RG6 и компрессионные разъемы RG6 F-типа, которые входят в комплект компрессионного инструмента 902-340 CATV «F».

Поломка коаксиального кабеля

Шаг 1. Намотайте кабель на нужную длину
Вытяните кабель на длину, необходимую для вашей установки. Убедитесь, что концы обрезаны заподлицо.

Шаг 2. Зачистите кабель до центральной жилы
Вставьте кабель в полость зачистки, предназначенную для удаления всех слоев кабеля, кроме центральной жилы. Эту полость легко идентифицировать, так как в ней есть вырез для проводника. Выровняйте режущее лезвие так, чтобы оно находилось на расстоянии 1/4″ от заподлицо конца кабеля. Круговыми движениями вращайте стриппер вокруг коаксиального кабеля. После нескольких оборотов диэлектрический изолятор, экран из фольги, оплетка и внешняя оболочка должны легко сняться. Теперь у вас должно быть 1/4″ проводника на конце кабеля.0003

Шаг 3 – Зачистите только внешнюю оболочку
Используйте другую полость, чтобы зачистить только внешнюю оболочку на 1/4″ от того места, где теперь виден проводник. Используйте то же вращательное движение, что и в предыдущем шаге, чтобы снять оболочку с кабеля. Теперь у вас должно быть зачищено примерно полдюйма кабеля до этих двух ступеней.

Шаг 4. Отогните плетеный экран назад
Сложите плетеный экран поверх внешней оболочки и от диэлектрического изолятора. Это оставит 1/4-дюймовый диэлектрик, завернутый в экран из фольги, и еще 1/4-дюймовый центральный проводник останется открытым.

Шаг 5. Вставьте кабель в компрессионный разъем

Приложите умеренное усилие и полностью вставьте кабель в разъем. Вы должны убедиться, что кабель полностью вставлен, иначе обжим может работать неправильно.

Шаг 6. Обожмите разъем на кабеле
Вставьте разъем в переходник на обжимном инструменте и положите основание разъема на металлические упорные пластины. Эти пластины будут удерживать разъем на месте во время процесса обжима. Сжимайте рукоятки вместе до тех пор, пока не будет выполнен полный диапазон обжимных движений. Теперь вы можете открыть инструмент и удалить обжатый конец кабеля. Слегка потяните разъем, чтобы убедиться, что он надежно закреплен.
При обжиме разъемов BNC или RCA ЗАПРЕЩАЕТСЯ использовать прилагаемый адаптер с инструментом для обжима!

Шаг 7. Обожмите другой конец кабеля
Повторите шаги с 1 по 6 на другом конце кабеля.

Набор инструментов для компрессии CATV Купить	Коаксиальный пресс для обжима Купить

Как обжать F-коннектор

См. шаги ниже, показывающие, как обжимать F-коннектор на коаксиальном кабеле.

КОНТРОЛЬНЫЙ СПИСОК ПРОЕКТА
Уровень опыта: Средний
Необходимое время: 1-2 минуты
Шаги: 7
Расходные материалы: Кабели, F-разъемы, обжимной инструмент, инструмент для зачистки кабеля/кабельный нож

---



ШАГ 1

Обрежьте кабель, как показано, с помощью инструмента для снятия изоляции. Обрежьте конец центрального проводника под углом 45 градусов.

---



ЭТАП 2

Отогните оплетку назад *ПРИМЕЧАНИЕ: для четырехэкранного кабеля отрежьте первую фольгу и отогните вторую оплетку.

---

ЭТАП 3

Наденьте разъем на кабель, поворачивая по часовой стрелке и против часовой стрелки, пока диэлектрик кабеля не окажется на одном уровне с поверхностью оправки разъема.

---



ШАГ 4

Убедитесь, что резьбонарезная головка F находится в обжимном инструменте. *ПРИМЕЧАНИЕ. Для прямого угла и гнездового разъема не используйте головку.

---

ЭТАП 5

Вставьте кабель и разъем в обжимной инструмент

---



ШАГ 6

Сожмите ручку.
