Как называется порт для наушников: Стандартный разъем для наушников будет уничтожен на всех устройствах: Intel придумала замену

Posted on by alexxlab

Содержание

Стандартный разъем для наушников будет уничтожен на всех устройствах: Intel придумала замену

| Поделиться

3,5-мм аудиоразъем для подключения наушников может исчезнуть из гораздо большего количества устройств, чем только из будущего iPhone. Дело в том, что речь об альтернативе аудиоджека завела корпорация Intel, технологии которой используются в большинстве ПК на мировом рынке.

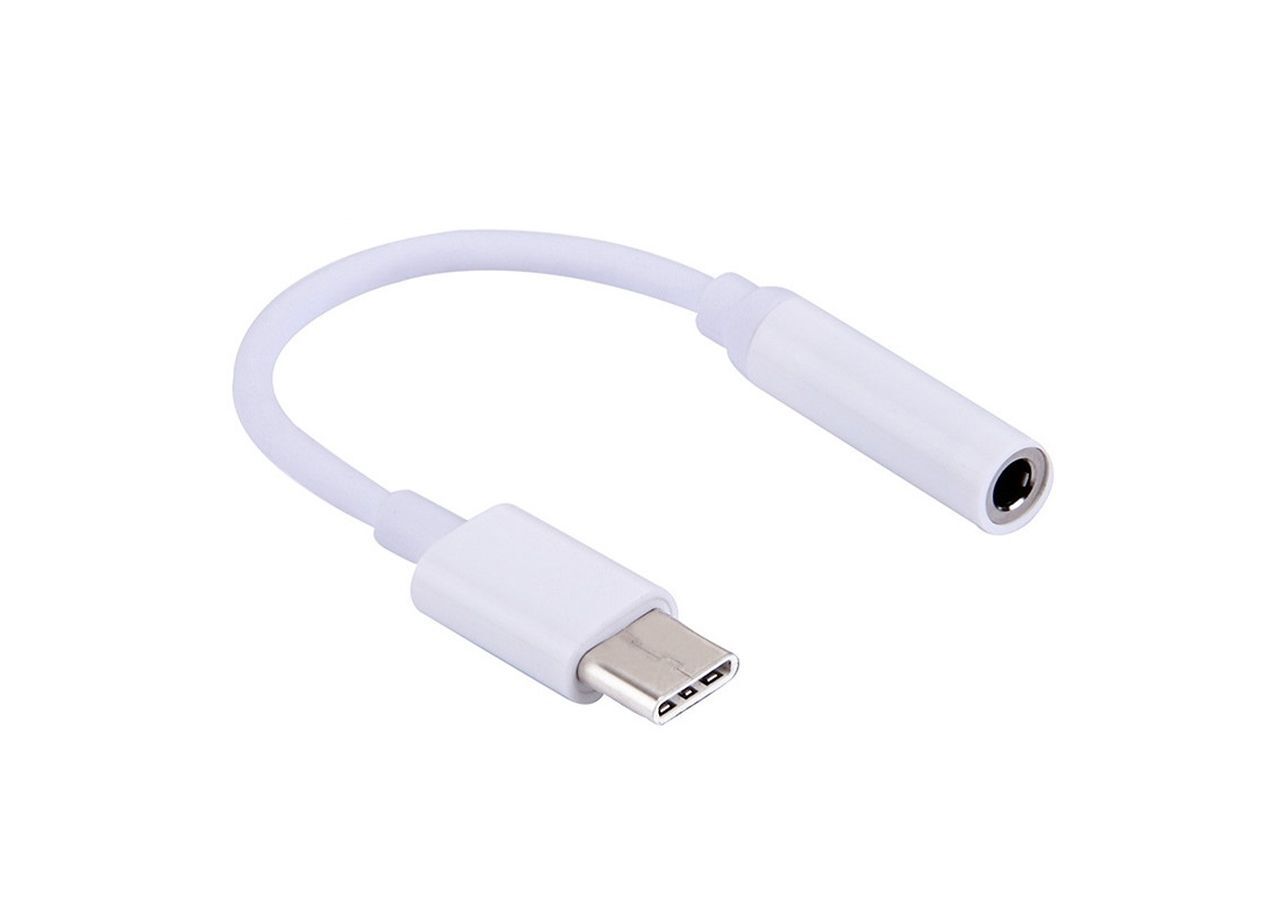

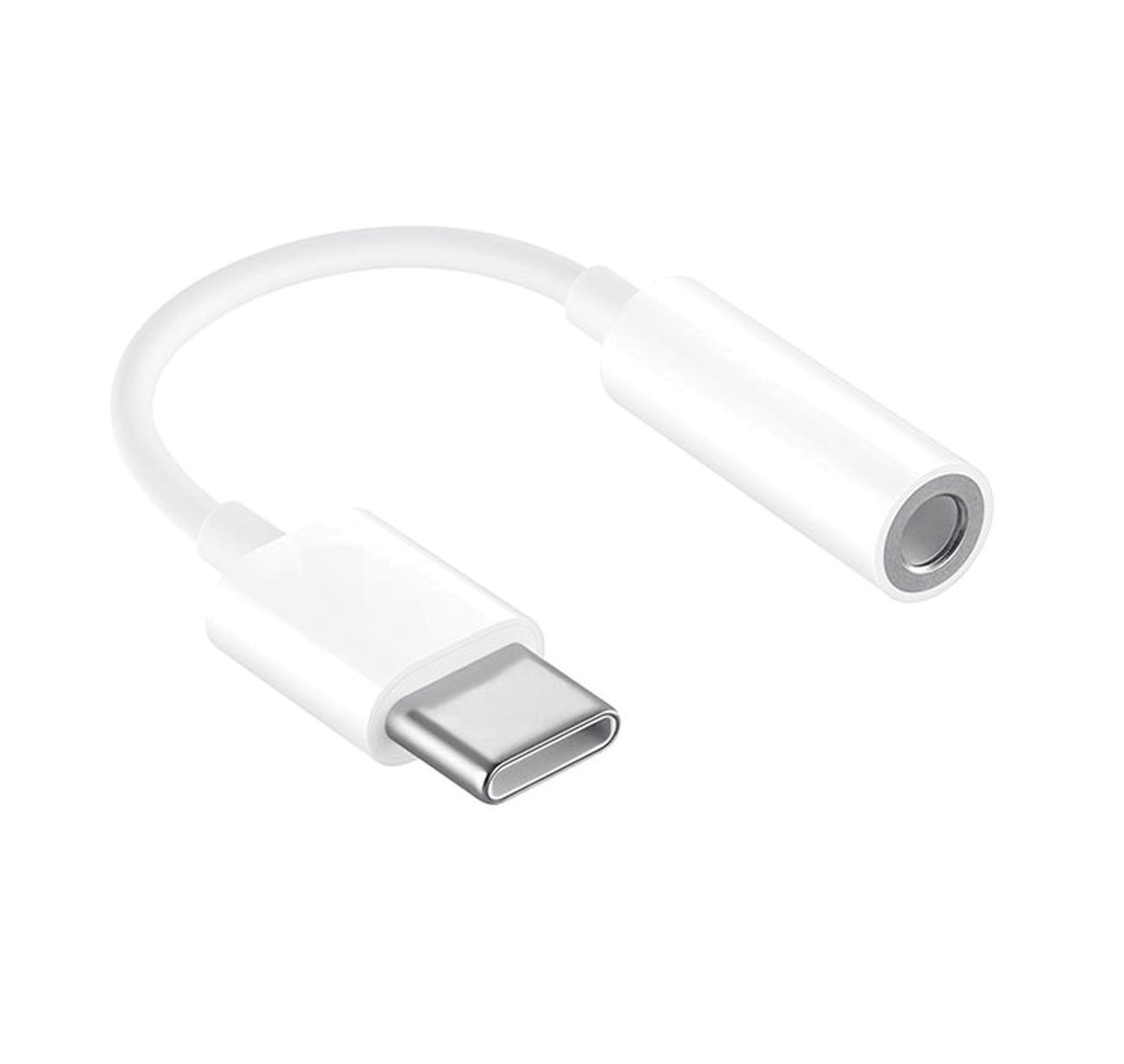

Настоящая замена аудиоразъему

Intel в ходе конференции Intel Developer Forum в Сан-Франциско анонсировала стандарт передачи аудиосигнала по разъему USB, которому в будущем предстоит заменить 3,5-мм аудиоразъем. О новом стандарте рассказали Брэдли Сондерс (Bradly Saunders), сотрудник Intel, принимающий участие в разработке стратегии развития, который также занимает кресло в совете директоров USB Implementers Forum (занимается разработкой USB), и

Рамон Исмаил (Rahman Ismail), архитектор программного обеспечения в Intel.

Новый стандарт сделает «USB Type-C действительно подходящим интерфейсом для передачи звука», подчеркнул Сондерс.

Причины отказаться от 3,5-мм гнезда

Сондерс заявил, что существуют вполне очевидные причины отказаться от 3,5-мм аудиоразъема. Во-первых, такой разъем занимает достаточно много места в мобильном устройстве. Во-вторых, его аналоговая схема создает помехи, которые нарушают работу внутренних электронных компонентов.

В-третьих, цифровая передача звука в наушники — а USB-C сделает ее именно такой, не аналоговой — откроет новые перспективы для улучшения качества звука и добавления спецэффектов, таких как пространственное звучание. В цифровом плане реализовать все это будет намного проще, отметил Сондерс.

Слайд с презентации Intel

Выгода для производителей и покупателей

При цифровой передаче звука на наушники производителям мобильников, планшетов и ноутбуков не нужно будет заключать дорогостоящие соглашения с разработчиками технологий расширения звукового поля, такими как Dolby или Bose. А пользователи смогут покупать более дешевые наушники, в которых все это тоже будет.

Камень преткновения

Как оптимизировать затраты на команду и систему управления тестированием

Бизнес

По словам Сондерса, существует единственный камень преткновения для использования USB с целью передачи звука на карманных устройствах — более высокое энергопотребление USB-контроллера, который нужен для этого. Эта разница с аналоговой схемой минимальна, поэтому в ноутбуках с их большими батареями это проблемы не создает. Но перед тем как внедрять стандарт в карманные устройства, необходимо проделать некоторую работу в этом направлении. Представитель Intel сообщил, что она уже идет. В частности, реализован механизм отключения контуров контроллера, которые не нужны в определенные моменты эксплуатации устройства.

Появление USB-С в мобильных устройствах

Разработка стандарта USB-C была завершена USB Implementers Forum два года назад, в августе 2014 г. С этого времени на рынке начали появляться оснащенные им устройства: ноутбуки Apple MacBook и HP Spectre, смартфоны Google Nexus 6P и Samsung Galaxy Note 7 и др. Пока стандарт не получил широкого распространения, но индустрия уверенно двигается в этом направлении.

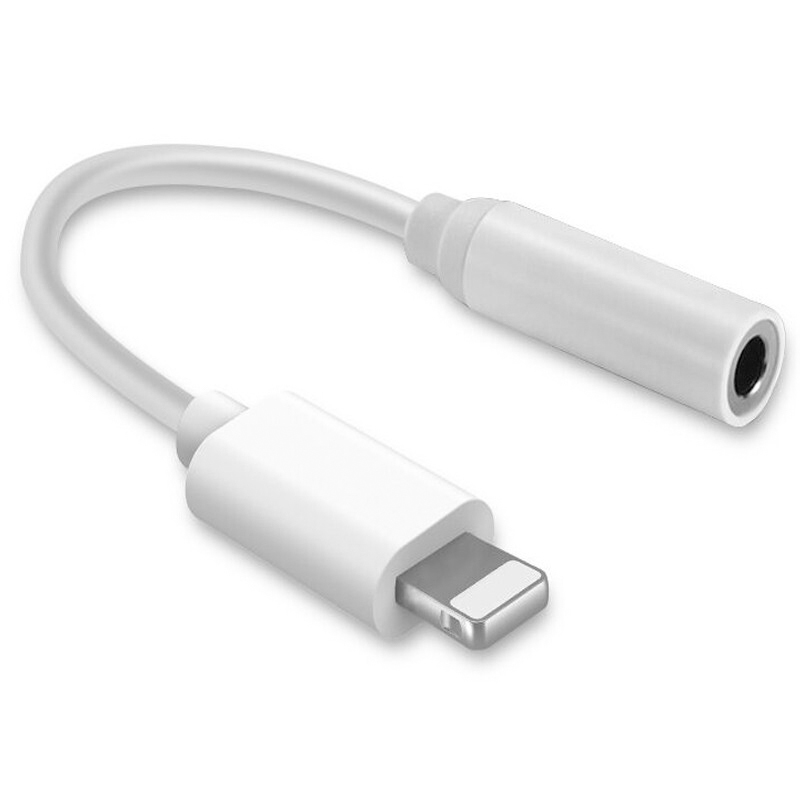

Предполагается, что привычного аудиоразъема будет лишен новый iPhone. По сведениям источников, компания Apple пошла на этот шаг, чтобы сделать устройство более тонким.

USB-C предлагает явные преимущества над USB предыдущего поколения (USB 3.0). Во-первых, разъем и коннектор являются полностью симметричными. То есть пользователь не должен поворачивать коннектор для того, чтобы он поместился в разъем. Нет также необходимости делать разные коннекторы на концах кабеля.

Второе преимущество — более высокая электрическая мощность, Type-C поддерживает приблизительно до 100 Вт. Это позволит сократить время зарядки мобильной электроники. По этой же причине в ноутбуках MacBook и Spectre порт для зарядки используется именно USB-C, так как его мощность позволяет заменить отдельный разъем для подключения адаптера питания. Наконец, USB-C может заменить и другие интерфейсы, например, DisplayPort для подсоединения монитора.

Сергей Попсулин



Разъём «джек» (TRS, TRRS)

Разъём TRS (phone connector) по кличке «джек» разработан для передачи аналогового звука и чаще всего применяется в наушниках, гарнитурах и колонках.

TRS значит:
Tip — наконечник,
Ring — кольцо,
Sleeve — гильза.

Слово «jack» в аудиотехнике значит «гнездо», поэтому некорректно называть «джеком» штекер, а то и целый класс коннекторов. Кроме жаргонизма «джек» встречаются названия: «аудио» и «стерео».

Модификации разъёма TRS «джек»

Количество контактов ▼


• 5 контактов — TRRRS «jack 5-pole».

Применяется в гарнитурах с шумоподавлением.
• 4 контакта — TRRS «jack 4-pole».  Применяется в обычных гарнитурах, в балансных наушниках, в соединительных шнурах ТВ-приставок и в некоторых экзотических переходниках.
• 3 контакта — TRS «stereo» или «jack 3-pole». Применяется в шнурах наушников, колонок и микрофонов.
• 2 контакта — TS «mono» или «jack 2-pole». Двухполюсный штекер применяется в профессиональной аппаратуре, например, для подключения электрогитар.

Типоразмеры ▼

• 2.5 mm — микро-джек (малогабаритные гаджеты, гарнитуры старых мобильников)
• 3.5 mm — мини-джек (смартфоны, плееры, аудиокарта ПК)
• 6.35 mm — четверть дюйма — 1/4″ (эстрадный микрофон, профессиональные наушники)

Если размер штекера не подходит под размер гнезда, нужен переходник ▼

Распиновки штекера TRS

Нумерация контактов штекера TRS начинается с наконечника.
Назначение контактов TRS в наушниках и колонках задано чётко ▼



1 — Левый канал — L
2 — Правый канал — R
3 — Общий провод — G

По цветовой маркировке проводов в шнуре стандарта нет, но сложилась определённая традиция:

1 — Левый канал — Белый (или зелёный)
2 — Правый канал — Красный
3 — Общий провод — Медный (оплётка)

Кроме штекеров под пайку встречаются и штекеры под винт ▼

Распиновка штекера компьютерного монофонического микрофона ▼
Левый и правый контакты спаяны вместе — это собственно выход микрофона. Ну, а общий провод на своём законном месте.

Распайка петличного микрофона (для подключения к смартфону) отличается от распайки компьютерного микрофона ▼

Подробнее о подключении микрофонов и гарнитур к компьютеру или смартфону — в статье «Микрофоны, наушники и гарнитура»

Распиновки штекера TRRS

Распиновка штекера TRRS зависит от области применения. На каждый случай написана отдельная статья ▼

• Гарнитуры мобильников и смартфонов.  См. также все варианты распайки гарнитур ▼



• Балансные наушники ▼

• Переходники на RCA «тюльпаны» для ТВ-приставок ▼

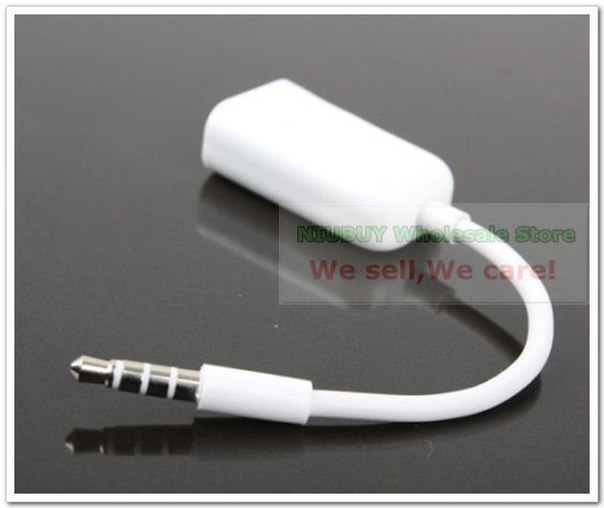

• Дата-кабели для миниатюрных плееров и умных часов ▼
⚠ Эти переходники не используются для передачи звука! Штекер TRRS используется в них не по назначению.

Распиновка гнёзд TRS и TRRS



Обратите внимание — некоторые гнёзда снабжены контактами на размыкание. Это придумано для того, чтоб при подключении наушников к ПК или магнитофону отключались динамики. При подключении штекера к такому гнезду, контакты левого и правого канала размыкаются, тем самым отключая динамики ▼

Если это отключение вас не устраивает, необходимо впаять перемычки ▼

Контактами на размыкание оборудуется и линейный вход. При подключении к магнитоле внешнего источника звука, отключается внутренний источник (напр. радио) ▼

Переходник с «джека» на «колокольчики»

Все материалы по теме «Аудио»
Все материалы по теме «Гарнитура»

Поделиться новостью в соцсетях

что это такое и как оно работает

Кэрри Цай, последнее обновление: 26 декабря 2019 г.

В наши дни проводные наушники были предметом первой необходимости почти каждого человека. На улицах вы можете легко увидеть людей в наушниках со всех сторон. Однако мы редко замечаем одну из самых важных частей — разъем для наушников. Если вам это интересно, вы попали в нужное место. Эта статья расскажет вам о разъеме для наушников, указав, что это такое и как работает. Продолжай читать.

Что такое разъем для наушников?

Разъем для наушников, также называемый аудиоразъем, телефонный разъем или штекер, представляет собой небольшой круглый телефонный разъем, обычно используемый для аналоговых аудиосигналов. Это штекер на стандартной паре аудио наушников. Он использовался как на портативных мобильных устройствах, таких как мобильные телефоны и смартфоны, так и на непереносимых устройствах, таких как телевизоры и домашние кинотеатры.

С момента своего появления разъемы для наушников преобладали на протяжении десятилетий и были разработаны для различных типов, которые в полной мере используются для самых разных электронных устройств. По разнице в размерах их можно разделить на три разных типа. Теперь давайте посмотрим на эти три разных типа.

Три разных типа наушников

1. 6.35 мм для наушников

Разъем для наушников 6.35 мм, также называемый четверть-дюймовым разъемом, означает, что приблизительный диаметр разъема для наушников составляет 6.35 мм. Первоначально он использовался в старых телефонных коммутаторах и для подключения гарнитуры, телефонных трубок и микрофона к коммуникационным цепям. Что касается функции звука, она в основном поддерживает моно или стереозвук.

Для чего используется 6.35 мм разъем для наушников?

Сегодня разъемы для наушников диаметром 6.35 мм по-прежнему лучше всего подходят для некоторых областей аудио. Это стандарты музыкальных студий и музыкального оборудования. По сравнению с другими типами разъемов для наушников, разъем для наушников 6.35 мм более прочный и прочный, поэтому его можно использовать в самых разных условиях. Вот несколько вариантов использования:

* Усилители или AV-ресиверы: Всегда используется для подключения наушников к усилителям и AV-ресиверам, поскольку они более прочные.

* Музыкальное оборудование: Монофоническая функция с 6.35 мм разъемом для наушников позволяет работать с некоторыми инструментами, такими как гитары, синтезатор и клавиатура.

* Использование стерео: Стереоверсия разъема для наушников диаметром 6.35 мм также может использоваться в качестве стереокабеля, который позволяет передавать источник звука в более естественный и анимированный звук.

2. 3.5-мм разъем для наушников — стандартный размер для наушников

Самый распространенный и стандартный вид разъема для наушников — это диаметр 3.5 мм, который также называют мини-разъемом. Это уменьшенная версия оригинального четверть-дюймового разъема, который также широко используется. Так же, как 6.5 мм разъем для наушников, 3.5 мм также поддерживают моно и стерео. Тем не менее, еще одна функция, которую имеет 3.5-мм разъем для наушников, — это микрофон, который поддерживает выполнение вызовов.

Для чего используется 3. 5 мм разъем для наушников?

В отличие от 6.5 мм разъема, который был бы слишком большим для портативных устройств, разъем для наушников с меньшим диаметром 3.5 мм подходит для портативной бытовой электроники. Вот несколько вариантов использования:

* Смартфоны: Большинство производителей смартфонов делают свои мобильные телефоны совместимыми с 3.5-мм разъемами обычных наушников и наушников.

* Компьютеры, ПК и ноутбук: 3.5 мм — это также повсеместно распространенный аудиоразъем, используемый для компьютеров, ПК и ноутбуков.

* Цифровые аудиоплееры: Аудиоплееры, такие как кассетные плееры, также используют эту конфигурацию. Разъем 3.5 мм для наушников идеально подходит для этих аудиоплееров.

* Делать звонки с микрофоном: 3.5-мм разъем для наушников также имеет функцию микрофона, с помощью которого вы можете легко совершать звонки по вашему желанию.

3. 2.5 мм для наушников

Разъем для наушников диаметром 2. 5 мм, также называемый субминиатюрным, является самым маленьким типом гнезда. В некоторых наушниках все еще используется разъем 2.5 мм, хотя он не так распространен, как 3.5 мм. Как и 3.5 мм, 2.5 мм разъем для наушников также поддерживает микрофон и динамики.

Для чего используется 2.5 мм разъем для наушников?

Разъемы для наушников диаметром 2.5 мм всегда используются на устройствах для связи, таких как мобильные телефоны, двухсторонние радиоприемники и беспроводные телефоны.

Как работает разъем для наушников?

Теперь я считаю, что у вас есть четкое представление о том, что такое разъемы для наушников, а также какие типы их можно разделить. Однако, как эти гнезда для наушников работают на земле? Каковы их формирования и функции? Читай дальше что бы узнать.

Причина, по которой аудиоисточники с электронных устройств могут передаваться в наушники, кроется в самом главном элементе разъема для наушников — самом штекере. Включает аудиоразъем на конце провода наушников. После того, как вилка вставлена ​​в розетку мобильного телефона, и если вилка работает, вы можете слушать все, что захотите, со своих телефонов. Теперь давайте разберемся с устройством и функциями разъема для наушников.

Что касается формирования разъемов для наушников, они могут быть сформированы тремя подходами, включая TS, TRS и TRRS. Из-за этих разных подходов, вы можете услышать моно и стерео звук или оба. Моно означает, что вы можете слышать только один аудиоканал, который не имеет левого и правого каналов. Стерео передает источник звука по двум каналам, что дает вам более яркий и естественный звук в двух измерениях.

TS разъем для наушников

TS это аббревиатура от Tip и рукав. Наконечник и гильза — это названия, названные в соответствии с фактической конструкцией точек контакта на штекере. Наконечник обрабатывает левый аудиоканал, который является изолирующим. Рукав, как правило, служит в качестве основания. TS — это монофонический разъем для наушников, поскольку он имеет только один аудиоканал.

Если вы отрежете шнур наушников, вы обнаружите, что разъем для наушников на самом деле предназначен для проводных цепей. В аудиоразъеме TS имеется одна заземляющая оболочка из медного провода, обернутая одним синим проводом. (медные, серебряные или золотые провода обычно являются заземляющим проводом; синие провода обычно являются левым аудиоканалом)

TRS Разъем для наушников

Разъем для наушников TRS — это аудиоразъем, который разделен на три части — наконечник, кольцо и чехол. Гнезда для наушников с конструкцией наконечника, кольца и гильзы обычно имеют диаметр 3.5 мм. Штекер для наушников TRS всегда можно найти в стандартных наушниках, которые поддерживают стереозвук, но не имеют микрофона. То есть TRS поддерживает стереозвук, но не поддерживает микрофон, который не позволяет звонить через наушники.

На аудиоразъеме TRS на валу расположены два цветных изоляционных кольца с кольцом между ними. Подсказка обрабатывает левый аудиоканал, в то время как кольцо обрабатывает правый канал. На конце штекера втулка выполняет функцию заземления.

Предположим, вы могли видеть внутреннюю среду гнезда для наушников TRS, и обнаружили бы, что есть сигнальные цепи, соединенные разноцветными проводами, которые выполняют разные функции. Обычно красные провода управляют правым аудиоканалом, а синие — левым аудиоканалом. Черные, серебряные или золотые провода — это провода заземления.

TRRS Разъем для наушников

Разъемы для наушников TRRS (наконечник, кольцо, кольцо, рукав) TRRS, обычно разъем для наушников 3.5 мм, обычно встречается на гарнитурах с микрофоном. Они могут поддерживать как стереозвук, так и микрофон. Причина, по которой они могут поддерживать микрофон, заключается в дополнительном кольце, которое можно использовать для сигнала микрофона. Вот как они работают: смешанный стереосигнал передается на наконечник в одном аудиоканале, а кольцо используется для сигнала микрофона.

По сравнению с TRS, гнездо для наушников TRRS соединено дополнительным шнуром, который внутри соединен медным проводом, а снаружи — красным и зеленым. Внутренний медный провод является сигналом микрофона, а внешняя оболочка — заземлением микрофона.

Заключение

Теперь выясняются оригинальные вопросы относительно того, что такое разъем для наушников и как он работает. Удивительно, что простая небольшая деталь повседневных наушников имеет внутри сложные конструкции и играет большую роль в обработке всех видов передачи аудиосигналов. Между прочим, хотя с некоторого времени стало ясно, что производители телефонов гораздо больше заботятся о беспроводных bluetooth-гарнитурах, разъем для наушников по-прежнему является на удивление технологией, которую стоит использовать. Надеюсь, вам понравится этот пост.

Порты на компьютере Mac — Служба поддержки Apple (RU)

Если вы не уверены, какой порт использовать с внешним дисплеем, жестким диском, камерой, принтером, iPhone, iPad или другим устройством, настоящее руководство поможет определить назначение каждого из портов по его форме и символу.



Thunderbolt/USB 4

Портами Thunderbolt/USB 4 оснащены следующие модели Mac:

Можно подключить один внешний дисплей и другие устройства с помощью кабеля Thunderbolt 3  или USB-C. Можно также подключить зарядный кабель USB-C для зарядки ноутбука или кабель USB-C/Lightning для зарядки iPhone или iPad. Если какое-либо устройство не подключается к этому порту напрямую, возможно, его удастся подключить с помощью адаптера.

На iMac (24 дюйма, M1, 2021 г.) над каждым портом Thunderbolt/USB 4 имеется символ . Для подключения дисплея используйте любой из портов с символом Thunderbolt .

Thunderbolt 3

Портами Thunderbolt 3 оснащены следующие модели Mac:

  • iMac (с дисплеем Retina 5K, 27 дюймов, 2020 г. )
  • iMac (с дисплеем Retina 5K, 27 дюймов, 2019 г.)
  • iMac (с дисплеем Retina 4K, 21,5 дюйма, 2019 г.)
  • iMac (с дисплеем Retina 5K, 27 дюймов, 2017 г.)
  • iMac (с дисплеем Retina 4K, 21,5 дюйма, 2017 г.)
  • iMac (21,5 дюйма, 2017 г.)
  • iMac Pro
  • Mac Pro (2019 г.)
  • Mac Pro (стоечная модель, 2019 г.)
  • Mac mini (2018 г.)
  • MacBook Air (с дисплеем Retina, 13 дюймов, 2020 г.)
  • MacBook Air (с дисплеем Retina, 13 дюймов, 2019 г.)
  • MacBook Air (с дисплеем Retina, 13 дюймов, 2018 г.)
  • MacBook Pro (13 дюймов, 2020 г., два порта Thunderbolt 3)
  • MacBook Pro (13 дюймов, 2020 г., четыре порта Thunderbolt 3)
  • MacBook Pro (16 дюймов, 2019 г.)
  • MacBook Pro (13 дюймов, 2019 г., два порта Thunderbolt 3)
  • MacBook Pro (15 дюймов, 2019 г.)
  • MacBook Pro (13 дюймов, 2019 г., четыре порта Thunderbolt 3)
  • MacBook Pro (15 дюймов, 2018 г.)
  • MacBook Pro (13 дюймов, 2018 г. , четыре порта Thunderbolt 3)
  • MacBook Pro (15 дюймов, 2017 г.)
  • MacBook Pro (13 дюймов, 2017 г., четыре порта Thunderbolt 3)
  • MacBook Pro (13 дюймов, 2017 г., два порта Thunderbolt 3)
  • MacBook Pro (15 дюймов, 2016 г.)
  • MacBook Pro (13 дюймов, 2016 г., четыре порта Thunderbolt 3)
  • MacBook Pro (13 дюймов, 2016 г., два порта Thunderbolt 3)

Используйте эти порты с дисплеями и другими устройствами, которые подключаются с помощью кабеля Thunderbolt 3 или USB-C. Также можно подключить адаптер питания и кабель USB-C для зарядки ноутбука. Если какое-либо устройство не подключается к этому порту напрямую, возможно, его удастся подключить с помощью адаптера.


Если ноутбук или настольный компьютер Mac имеет несколько таких портов, каждый из них поддерживает Thunderbolt 3 и USB-C.


USB 3

Портами USB 3 оснащены следующие модели Mac:

  • iMac (24 дюйма, M1, 2021 г. ) с четырьмя портами
  • MacBook (с дисплеем Retina, 12 дюймов, 2017 г.)
  • MacBook (с дисплеем Retina, 12 дюймов, начало 2016 г.)
  • MacBook (с дисплеем Retina, 12 дюймов, начало 2015 г.)

На MacBook используйте этот порт для подключения дисплеев и других устройств, которые подключаются с помощью кабеля USB-C. Также можно подключить адаптер питания и кабель USB-C для зарядки ноутбука. Если какое-либо устройство не подключается к этому порту напрямую, возможно, его удастся подключить с помощью адаптера.

На iMac (только четырехпортовая модель) используйте порты USB 3 для подключения внешних устройств, подключаемых с помощью кабеля USB-C. Для подключения внешнего дисплея используйте любой из портов с символом Thunderbolt .

Thunderbolt

Портами Thunderbolt или Thunderbolt 2 оснащены следующие модели Mac:

  • MacBook Pro, выпущенные с 2011 по 2015 гг.
  • MacBook Air, выпущенные с 2011 по 2017 гг.
  • Mac mini, выпущенные с 2011 по 2014 гг.
  • iMac, выпущенные с 2011 по 2015 гг.
  • Mac Pro (2013 г.)

Используйте эти порты с дисплеями и другими устройствами, которые подключаются с помощью кабеля Thunderbolt.

Стандарты Thunderbolt и Thunderbolt 2 отличаются от Mini DisplayPort. Форма разъемов одинакова, но кабели и порты маркируются разными символами. Тем не менее, этот порт поддерживает Mini DisplayPort для вывода видео, что позволяет использовать кабель Mini DisplayPort для подключения дисплея Mini DisplayPort.


Mini DisplayPort

Портами Mini DisplayPort оснащены следующие модели Mac:

  • MacBook Pro, выпущенные с конца 2008 г. по 2010 г.
  • MacBook Air, выпущенные с конца 2008 г. по 2010 г.
  • Mac mini, выпущенные в 2009 и 2010 гг.
  • iMac, выпущенные в 2009 и 2010 гг.
  • Mac Pro, выпущенные с 2009 по 2012 гг.

Используйте этот порт с дисплеями, которые подключаются с помощью кабеля Mini DisplayPort.

Стандарт Mini DisplayPort отличается от Thunderbolt или Thunderbolt 2 . Форма разъемов одинакова, но кабели и порты маркируются разными символами.


Ethernet

Используйте порт Ethernet  с сетями и устройствами, подключаемыми с помощью кабеля Ethernet (RJ45).

На некоторых моделях iMac порт Ethernet расположен на адаптере питания компьютера. Если в вашем адаптере питания нет порта Ethernet, вы можете использовать адаптер Ethernet.

FireWire


FireWire 400
FireWire 800

Используйте порт FireWire  с устройствами, подключаемыми с помощью кабеля FireWire 400 или FireWire 800.


Аудио

Используйте аудиовыход ( или ) с наушниками, колонками и другими устройствами аудиовывода, которые подключаются с помощью кабеля с разъемом диаметром 3,5 мм.

Используйте аудиовход  с микрофонами или другими устройствами аудиоввода, подключаемыми при помощи кабеля с разъемом диаметром 3,5 мм.



Дополнительная информация

Информация о продуктах, произведенных не компанией Apple, или о независимых веб-сайтах, неподконтрольных и не тестируемых компанией Apple, не носит рекомендательного или одобрительного характера. Компания Apple не несет никакой ответственности за выбор, функциональность и использование веб-сайтов или продукции сторонних производителей. Компания Apple также не несет ответственности за точность или достоверность данных, размещенных на веб-сайтах сторонних производителей. Обратитесь к поставщику за дополнительной информацией.

Дата публикации:

Что такое микрофонные разъемы: классификация, где применяются?

Смотрите также обзоры и статьи:

Виды кабеля и виды разъемов

Для домашней звукозаписи важно не только само музыкальное оборудование, но и соединение всех участвующих в этом мероприятии инструментов и устройств. Здесь имеется в виду кабель, его качество и его присоединение. Зачастую на это не обращается внимание, но от качества коммуникации зависит качество звука. Это уже проверено многими людьми при разных условиях с применением разного оборудования. И вывод после этого напрашивается лишь один – без качественного кабеля и с неграмотным соединением получить хороший результат нереально.

Кабеля, которые можно использовать для записи звука бывают следующих видов:

  • Симметричные, они же балансные – состоят из двух сигнальных кабелей и одной оплетки из металла.
  • Несимметричные или небалансные – состоят из одного сигнального кабеля и одной оплетки из металла.

Лучше применять балансные кабели, поскольку с двух концов они имеют одинаковую распайку, и их жилы не поменяны местами. Это дает положительный эффект, заключающийся в наименьшем числе различного шума.

Если говорить о разъемах, то их тоже несколько видов:

  • Jack – второе его название большой (толстый) джек. Он длиной 6,3 мм. Или 1,4 дюйма. Это штекер, и он может быть двух- и трехконтактным.

Двухконтактный имеет гильзу и кончик. Трехконтактный имеет помимо гильзы и кончика дополнительное кольцо. Все элементы разделены между собой черными колечками. Трехконтактные применяются как балансные моно-кабели при нужной распайке, а не только для стерео. Другими словами, трехконтактный джек может применяться как для моно, так и для стерео, то двухконтактный – только для моно. Этот разъем применяется для подключения музыкальных инструментов, таких как гитара, синтезатор, а также микрофонов и процессоров. Но и это не все. Также разъем стерео джека применяют для подключения монитора к звуковой карте, а также присоединение усилителя для наушников. Как мы видим, этот разъем достаточно универсален и применим во многих устройствах.

  • Мини джек – это точно такой разъем, как и большой джек, только меньшего размера. Он также бывает двухконтактным и трехконтактным. Зачастую мини джек используется только в наушниках.

  • Разъем Canon XLR – он является профессиональным, поэтому в бытовой аудиотехнике обычно не используется. Визуально он представляет из себя разъем из металла или пластика с тремя штырями. Эти штырьки соответствуют трем контактам, как и у джека. Такой разъем может обслуживать огромное количество профессионального музыкального оборудования, такого как мониторы, микрофон с пультом звукоуправления, усилитель для наушников, аудиоинтерфейс и прочее.

  • RCA-Jack или тюльпан – применяется не только в любительских аппаратах, но и в дешевых мониторах тоже может иногда встречаться.

В кругах профессионалов обычно они применяются как разъемы цифрового интерфейса, а также на микшерных пультах в качестве выходов для устройства записи. Для видеоустройств и в различной бытовой технике этот разъем является самым распространенным.

Советы для подключения микрофона и наушников

Более близкая и простая тема, не касающаяся серьезных звукозаписывающих студий, даже домашних – это подключение микрофона, наушников или гарнитуры к компьютеру. Для этого там имеются специальные отверстия, их два: в первое подключается микрофон, а во второе — наушники. Эти два инструмента могут быть заменены одним единым, которое называется гарнитура. Гарнитура имеет два отдельных трехконтактных штекера TRS: для микрофона и для наушников.

Ноутбуки и смартфоны имеют всего одно гнездо, которое может использоваться гарнитурой смартфона, идущей в наборе, и это гнездо снабжено четырехконтактным штекером TRRS.

Если сравнивать эти два гнезда — в компьютере и в смартфоне, то они имеют разную распайку. По этой причине, если вы подключите гарнитуру от смартфона к компьютеру работать она не станет, также как не будет работать компьютерный микрофон, если его присоединить к смартфону. И лишь наушники будут работать как с компьютера, так и с телефона.

Петличные микрофоны при производстве подготавливаются для смартфонов или для компьютеров. В первом варианте применен четырехконтактный штекер, распайка которого аналогична гарнитуре смартфона. Логично, что если подключить его к компьютеру, то работать он не станет.

Сейчас можно приобрести набор из двух микрофонов, которые продаются в комплекте. Один из них предназначается для смартфона, а второй для использования и подключения к компьютеру. При использовании переходника их можно подключать друг к другу – тот, что идет к компьютеру можно подключить к телефону или смартфону, а тот что идет к смартфону подключить к компьютеру.

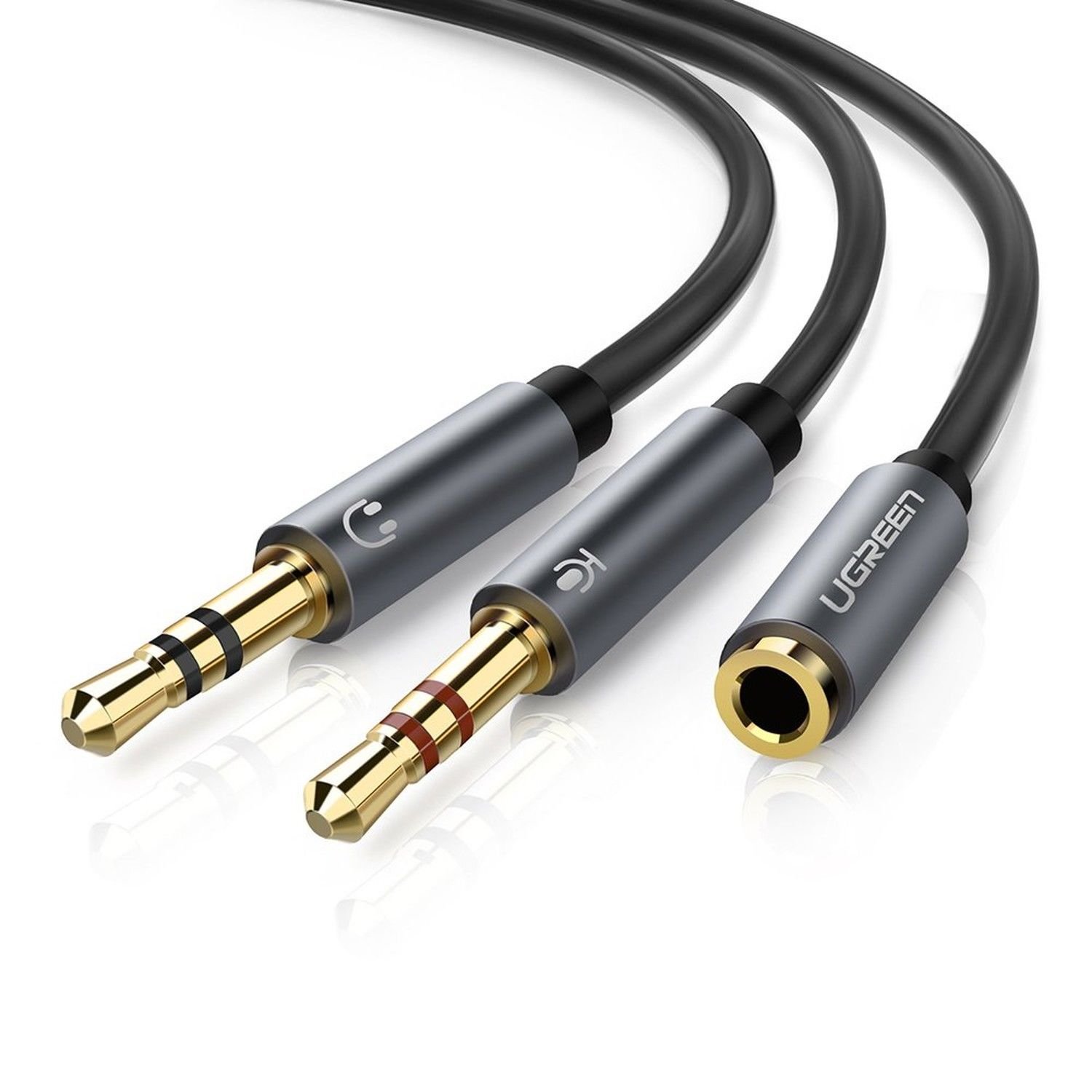

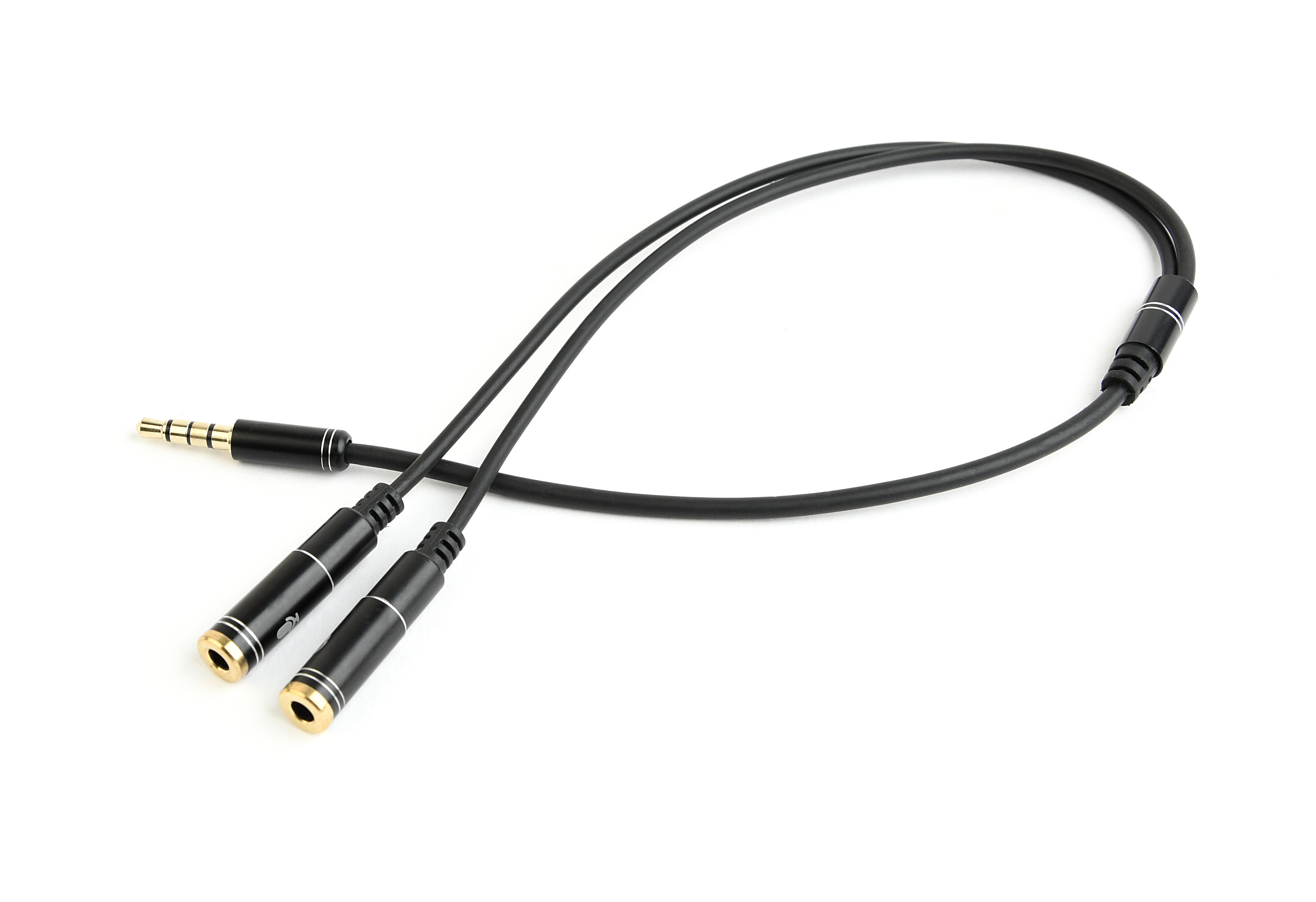

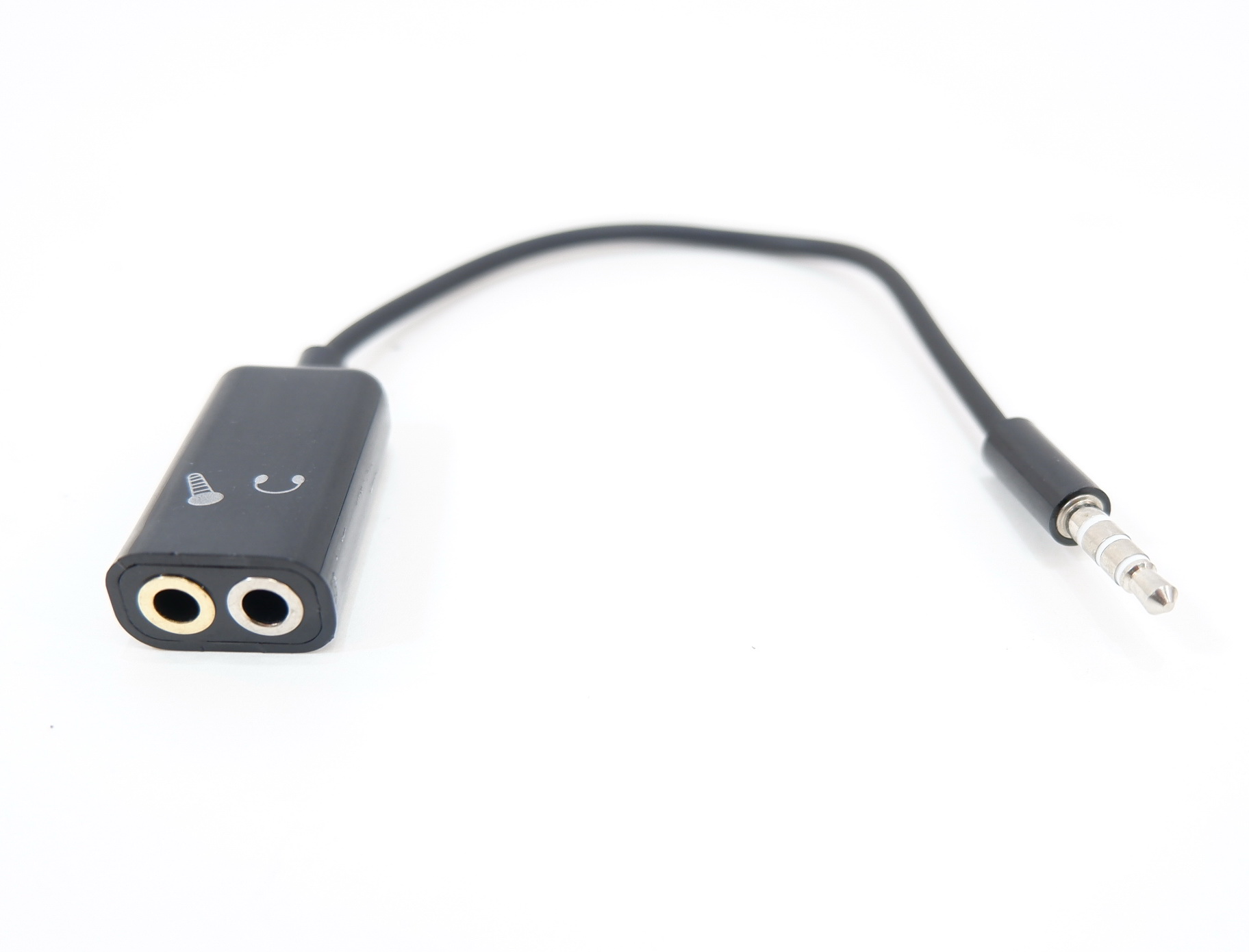

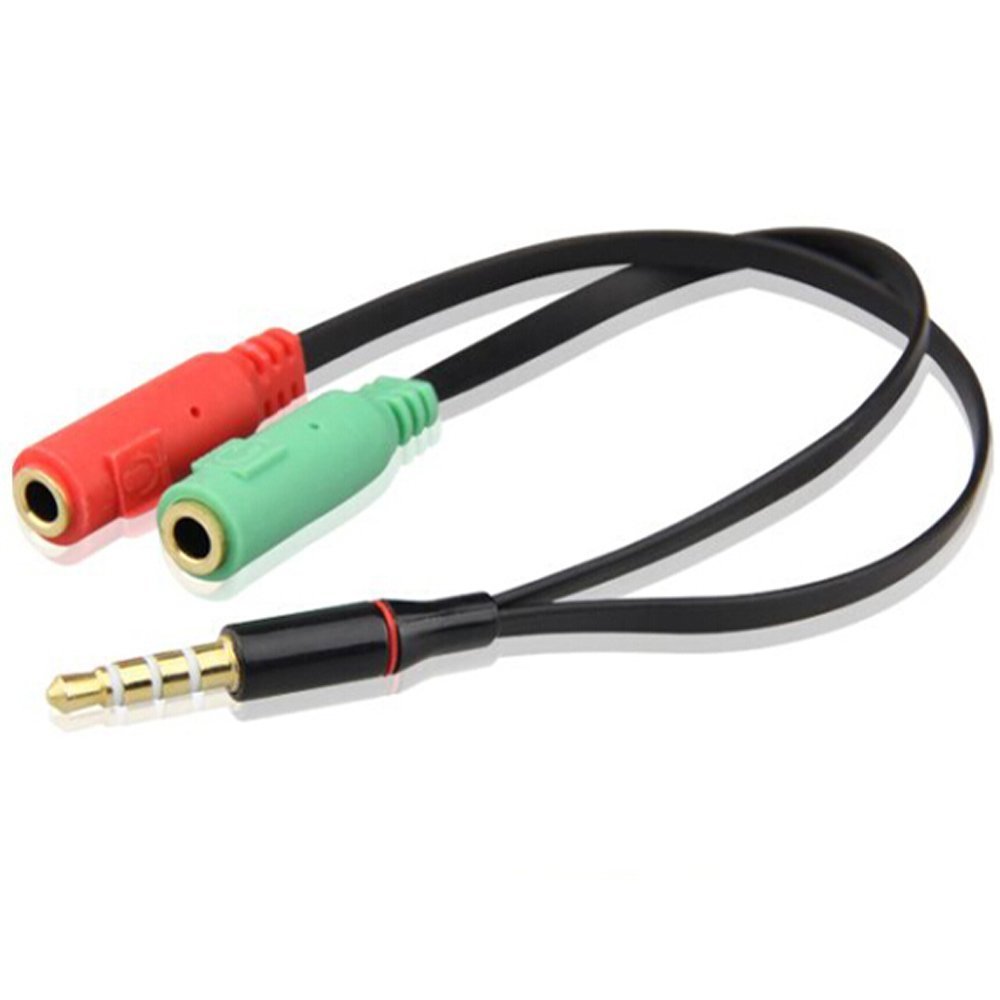

Чтобы подключить телефонную гарнитуру на компьютер, но при этом компьютер оснащен раздельными гнездами для наушников и микрофона, то вам нужно применить переходник, который называется сплиттер. Гарнитуру нужно подсоединить к переходнику, а его штекер воткнуть в гнезда компьютера. Их два: зеленый к гнезду наушников, розовый – к гнезду микрофона.

При помощи этого же переходника можно микрофон для телефона присоединить к компьютеру, при этом понадобится только штекер розового цвета, а зеленый не будет участвовать. В том случае, если ноутбук имеет гнездо для гарнитуры, использование переходника не потребуется, а четырехконтактный микрофон подключится непосредственно к ноутбуку — это если гнездо совмещенное. Если вход под микрофон отдельный, то нужен либо переходник сплиттер, либо какой-то другой переходник.

В ситуации, когда нужно компьютерную гарнитуру подключить к телефону, нам понадобится сплиттер, но уже с противоположным действием, когда два гнезда выводятся на единый штекер. Такой же сплиттер пригодится при подключении компьютерного микрофона к смартфону.

Если смартфон не увидит и не станет реагировать на микрофон, то можно добавить в переходник резистор, который подменит собой сопротивление микрофона, как было бы при использовании мобильной гарнитуры. Не исключено, что придется воспользоваться имитацией наушников.

Самое главное – это то, что всегда нужно помнить о том, что разъемы нужны для того, чтобы обеспечить хорошее подключение, а также отключение всех элементов аудиоаппаратуры, фиксирование кабелей в проектном положении. Они очень важны, поэтому не стоит экономить на них – нужно стараться использовать самые качественные как разъемы, так и саму кабельную продукцию. Может быть не нужно относиться к этим словам с фанатизмом, однако приобретать и использовать откровенно некачественные материалы совершенно неразумно. Есть производители, которые давно уже зарекомендовали себя с хорошей стороны, поэтому если поискать, то можно обязательно найти хорошие материалы по разумной цене.

По этой причине мы предлагаем вам посетить наш интернет магазин electronoff.ua и ознакомиться с широким ассортиментом товаров. Здесь вы непременно найдете все, что нужно.

Опубликовано: 2020-04-30 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

как называется и какие бывают?

Опубликовано 5. 06.2019 автор — 0 комментариев

Всем привет! Сегодня мы с вами будем искать разъем для колонок в компьютере. Также вы узнаете, как он называется правильно, какого цвета обычно бывает, как изменить активный слот и зачем это надо. На сходную тематику можно ознакомиться с постом «Как подсоединить колонки к компьютеру».

Какой слот нам нужен

В любом системном блоке, который использует интегрированную звуковую карту на мат плате, есть несколько портов под джек 3.5 мм, используемых для подключения различных устройств. Их цветовая маркировка давно стандартизирована:

  • Красный или розовый – микрофонный вход. Используется исключительно для подключения микрофона, в том числе встроенного в гарнитуру.
  • Синий или голубой – линейный вход. Используется для подключения всех остальных внешних источников звука. Не рекомендуется вставлять сюда микрофон – может перегореть или сам девайс, или коротнуть материнская плата.
  • Зеленый или салатный. Правильное название — линейный выход, используется для подключения аудио колонок или для наушников.

Если вы юзаете гарнитуру от телефона с джеком 3.5, то, скорее всего, использовать их в ПК(в системном блоке), не получится без соответствующего адаптера или переходника.

Дело в том, что у штекера от таких наушников и от колонок немного отличается распиновка. На колонках используется трехконтактный джек – два канала плюс «земля». В гарнитуре от телефона каналов 4: два динамика, «земля» и микрофон. Если же это не гарнитура, а обычные наушники, в ряде случаев переходник может решить проблему.

А вот в современных ноутбуках(новых) уже все предусмотрено и можно не париться по этому поводу.) Разъем на 2.5 джек,  уже практически нигде не используется.

Фронтальная панель

Фронтальная панель корпуса может быть оборудована дополнительными слотами для подключения микрофона и наушников. Как правило, они или имеют такую же цветовую маркировку, как указано выше, или обозначены соответствующими иконками. Учитывайте, что для ПК с разъемом для наушников на фронтальной панели, для активации этого порта требуется установка дополнительных аудио драйверов – например, AC’97 или аналогичных.

Удобство в том, что перед тем как изменить разъем, через который будет выводиться звук, ОС запрашивает пользователя при подключении нового устройства, какой из слотов следует использовать по умолчанию.

В какой разъем вставлять аудио девайсы, это уже дело личных предпочтений пользователя, так как по качеству звучания они не отличаются.

Например, днем можно громко слушать музыку через акустические динамики, подключенные к тыльной крышке корпуса. А вечером, чтобы никому не мешать, использовать наушники, подключая их к фронтальной панели и изменяя настройки в появляющемся диалоговом окне.

Также не следует забывать, что эти опции доступны только в случае, если слоты на фронтальной панели подключены к соответствующим разъемам на материнской плате.

В случае, если гнезда не подключены, запрос от ОСи поступать не будет, так как даже при активном драйвере AC’97 она попросту не увидит ни порт, ни подключаемое устройство.

Ноутбук

Для подключения динамиков или наушников к ноутбуку или нетбуку, следует использовать слот, маркированный пиктограммой со схематическим изображением наушников. Расположенный рядом порт, с изображением микрофона, используется для подключения соответствующего девайса.

Линейным входом, как правило, портативные ПК не комплектуются.

Дополнительная информация

Итак, в какой разъем вставлять колонку или наушники, думаю, вполне понятно – в салатный или зеленый. Это же касается дискретных звуковых карт – как правило, у навороченных моделей цветовая маркировка не отличается.

Девайсы попроще, подключаемые через USB, могут иметь два порта, маркированные так же, как аудио разъемы на ноутбуке.

Отдельно хочу отметить, что кнопка link на колонках, если она есть, не связана с кабелями и передачей звука по ним. Обычно она используется для сопряжения беспроводной колонки с источником звука. Называться она может и по-другому, поэтому следует уточнить это в сопутствующей технической документации.

И еще такой момент. У некоторых экземплярах конец линейного кабеля припаян к усилителю, а его конец просто торчит из корпуса. У других моделей такой кабель составной и к усилителю подключается с помощью разъемов RCA (тюльпанов).

На всякий случай, если вы используете многоканальную аудиосистему, то их маркировка следующая:

  • Белый – левый;
  • Красный – правый;
  • Зеленый – центр;
  • Синий – левый в системах surround;
  • Серый – правый у них же;
  • Коричневый – левый тыл;
  • Рыжий – правый тыл;
  • Пурпурный – саб или студийный монитор.

У стереосистем с двумя каналами все гораздо проще: подключаете красный «тюльпан» к красному гнезду IN, а белый соответственно к белому. Гнезда с маркировкой OUT следует подключить соответственно цветам к другой колонке.

Если все сделано правильно, уже через пару минут можно выбесить соседей громкой задорной музыкой.

Также на эту тему советую почитать о том, какие именно бывают колонки, и что такое мощность аудиосистемы в ваттах. Не забывайте, что, делясь репостами на статьи моего блога в социальных сетях, вы помогаете его продвижению и вызываете мою благодарность. До завтра!



С уважением, автор блога Андрей Андреев.

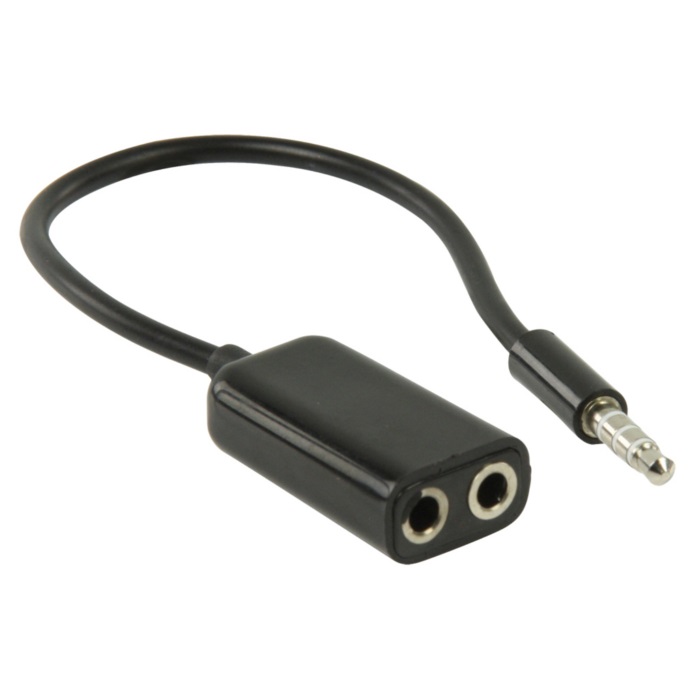

варианты разветвителей на ноутбук и компьютер. Как подключить наушники и микрофон в один разъем?

Сложно себе представить современную жизнь без удобных девайсов, например, без наушников. Они сделали использование компьютера, ноутбука, телевизора, смартфона еще более удобным. Однако важным моментом является правильное соединение наушников с любым из устройств. Опытные специалисты без труда справятся с этой задачей, а вот обычным пользователям стоит ознакомиться с некоторыми моментами.

Характеристика

Чтобы лучше понять как правильно соединить наушник с компьютером или смартфоном – напрямую или через переходник, следует заранее ознакомиться с некоторыми определениями. К примеру, аудиокабель представляет собой кабель, с помощью которого можно соединить два элемента и получить единую аудиосистему. Именно с его помощью и происходит непосредственное соединение наушников с каким-либо устройством. Как правило, шнур на обеих сторонах имеет разъемы, которые одинаково выглядят и относятся к одному типу. Однако такой кабель может иметь и различные виды разъемов, чтобы стать одновременно еще и переходником.

С помощью кабеля-удлинителя можно просто увеличить диаметр пространства, в котором используются наушники. Обычно на обоих концах такого кабеля разъемы относятся к одному типу, но имеют разный вид. Так, с одной из сторон разъем выглядит как круглая розетка, а с другой — как вилка-штекер.

Разъем, который устанавливается на кабель, называется коннектор. Он подбирается непосредственно под наушники и устройства. Стоит уточнить, что нельзя брать необходимые разъемы и просто соединять их акустическим шнуром. Ведь для этого нужно хорошо понимать, совместимы ли коннекторы и как их правильно соединить.

В противном случае можно не получить желаемое качество звучания.

Переходник для наушников с микрофоном также называется адаптер. Собой он представляет устройство, которое позволяет перейти от одного типа коннектора к другому. Причем иногда приходится комбинировать не один, а даже несколько переходников. В том случае, если разъемы на кабеле качественные, звук будет хорошим.

Однако каждое дополнительное соединение с коннекторами является рисковым моментом. Если где-то на концах кабеля будет не до конца пропаянный контакт или окисленный, а также неплотно надетый разъем, то звучание однозначно будет плохим.

Следует уточнить, что не стоит выбирать слишком длинный кабель. Иначе уровень звучания снизится. Конечно, запас шнура должен быть, но умеренным. Защитить звуковой сигнал от помех электромагнитного типа позволяют ферритовые кольца, а также экранирование шнура. Разъемы могут иметь различный вид. Чаще всего встречается вариант в виде штырька-вилки и гнезда-розетки. Однако есть и в виде миниатюрных блоков, которые могут закрепляться на корпусе устройства.

Виды

Переходники отличаются по разъемам. При этом существуют группы, которые используют подходящие форматы передачи сигналов. Важно запомнить, что адаптеры надо подбирать только для одной из групп. Чаще всего для наушников с микрофоном переходник на одном из концов имеет разъем-двойник, который также известен как разветвитель.

Разъемы TS, TRS, TRRS по другому еще называют Jack. Как правило, они необходимы, чтобы передавать аналоговый линейный сигнал. Чтобы лучше понимать, что они собой представляют, следует расшифровать их названия. Так, TS произошло от слова Tip, что означает «кончик», и Sleeve, означающего «гильза». TRS отличается по виду наличием кольца, которое переводится на английском Ring, соответственно, TRRS имеет 2 кольца.

Диаметры у данных разъемов могут отличаться. Если данные разъемы передают сигнал одного уровня, то их можно комбинировать в различных вариантах. Чаще всего встречаются переходники от TRS (6,3 мм) к TRS (3,5 мм), от TRRS к 2TRS или от TRS к 2TS.

  • 6,3 миллиметра называется просто jack и подходит для подключения к различным устройствам, производящим звуки.

  • 3,5 миллиметра носит название mini-jack или Jack 3.5, с его помощью подключают микрофоны, наушники и различную компьютерную технику.
  • 2,5 миллиметра или micro-jack создан специально для мобильных телефонов.
  • RCA или Phono передает линейный сигнал, его можно использовать для профессиональных и обычных устройств. Чаще всего применяется для передачи цифровых сигналов. У данного разъема имеется только 2 контакта, он может передавать только монозвучание. С данным типом коннектора чаще всего встречаются комбинации с jack-коннекторами. Нередко встречаются следующие варианты: от TRS к 2 x RCA или от TS к RCA. Однако прежде, чем приобретать такие переходники, надо узнать, согласованы ли сигналы на обоих сторонах кабеля. Ведь цифровой разъем RCA может не сочетаться с аналоговым TRS.
  • Разъем XLR необходим, чтобы передавать линейные, цифровые сигналы, а также с микрофона. Хороший контакт позволяет использовать для профессиональных устройств. Нередко именно XLR является разъемом для микрофона. Переходники с этим разъемом есть, но надо хорошо представлять, какой сигнал передается по шнуру. Ведь уровень микрофона ниже, чем линейный, а значит, при их подключении звук получится слишком тихим. Редко встречается переходник от TRS к XLR, который позволяет завести аудио сигнал на стерео вход. Однако при этом будет отсутствовать защита от помех. Чаще можно найти переходники от XLR к jack (6,3 мм) для сигнала, идущего с микрофона, а также от XLR к TRRS для линейного аудио сигнала.
  • SpeakON встречается в профессиональных устройствах. Довольно часто используется, чтобы передавать усиленный сигнал, идущий от усилителей к колонкам. На обоих концах кабеля, как правило, одинаковые разъемы.
  • ODT Toslink позволяет передавать цифровой сигнал в формате ADAT, SDIF, PDIF при помощи кабеля из оптоволокна. Для маленьких аудио-устройств выпускается в уменьшенном варианте Toslink. По внешнему виду сильно похож на mini-jack (3,5 мм). Нельзя подключать просто к линейному входу.
  • USB-разъем может иметь приставку mini или micro и используется, чтобы передавать цифровые данные, включая аудио в цифровом варианте. Переходник вида от USB к jack 3,5 мм предназначен для мобильных устройств. Именно с его помощью производится подключение наушников.

Критерии выбора

Если необходимо передать звуковой сигнал от устройства к наушникам и используется один стандарт передачи аудио, то здесь все достаточно просто. Понадобится переходник, у которого будут коннекторы различных стандартов. Однако надо быть внимательным, чтобы разъемы были совместимыми друг с другом. Конечно, сегодня на просторах интернет-магазинов можно найти какой угодно переходник, включая от USB к RCA.

Однако их качество никто не может гарантировать. Результат использования такого переходника может быть достаточно далеким от желаемого.

Среди таких девайсов могут встречаться и вполне рабочие варианты. Но они чаще всего идут как часть комплекта конкретного устройства, которое способно распознавать и обрабатывать нестандартные сигналы на входе. Не всегда такие адаптеры можно применять к другой технике. Причем последствия для последней могут быть самыми неприятными.

Чаще всего при различных стандартах звукового сигнала применяются не просто переходники, а преобразователи аудио сигнала. При их выборе важно обратить внимание на разъем, который будет подключаться к компьютеру или ноутбуку. Среди них встречаются штекеры с 3-мя и 4-мя контактами.

Следует уточнить, что под комбинированный разъем подходят только наушники со штекером, на котором 4 контакта.

Подключение

Чтобы подключить наушники с микрофоном к компьютеру или ноутбуку, необходимо внимательно осмотреть панели устройств. Как правило, на левой или правой панелях располагается разъем для их подключения. Если разъем комбинированный или гарнитурный, то он будет черного цвета. Иногда возле него могут быть нарисованы наушники с гарнитурой. В один такой разъем можно подключить и микрофон, и наушники. Сегодня чаще встречаются варианты, где для наушников используется разъем зеленого цвета, а для микрофона – розового.

Переходники, как правило, используются для проводных моделей наушников. Беспроводные варианты можно подключить на компьютер напрямую за счет встроенных передатчиков. Если используется переходник, то его следует подсоединить в подходящий разъем на устройстве, откуда исходит звук. После этого к переходнику необходимо подсоединить наушники. Далее остается только настроить звук.

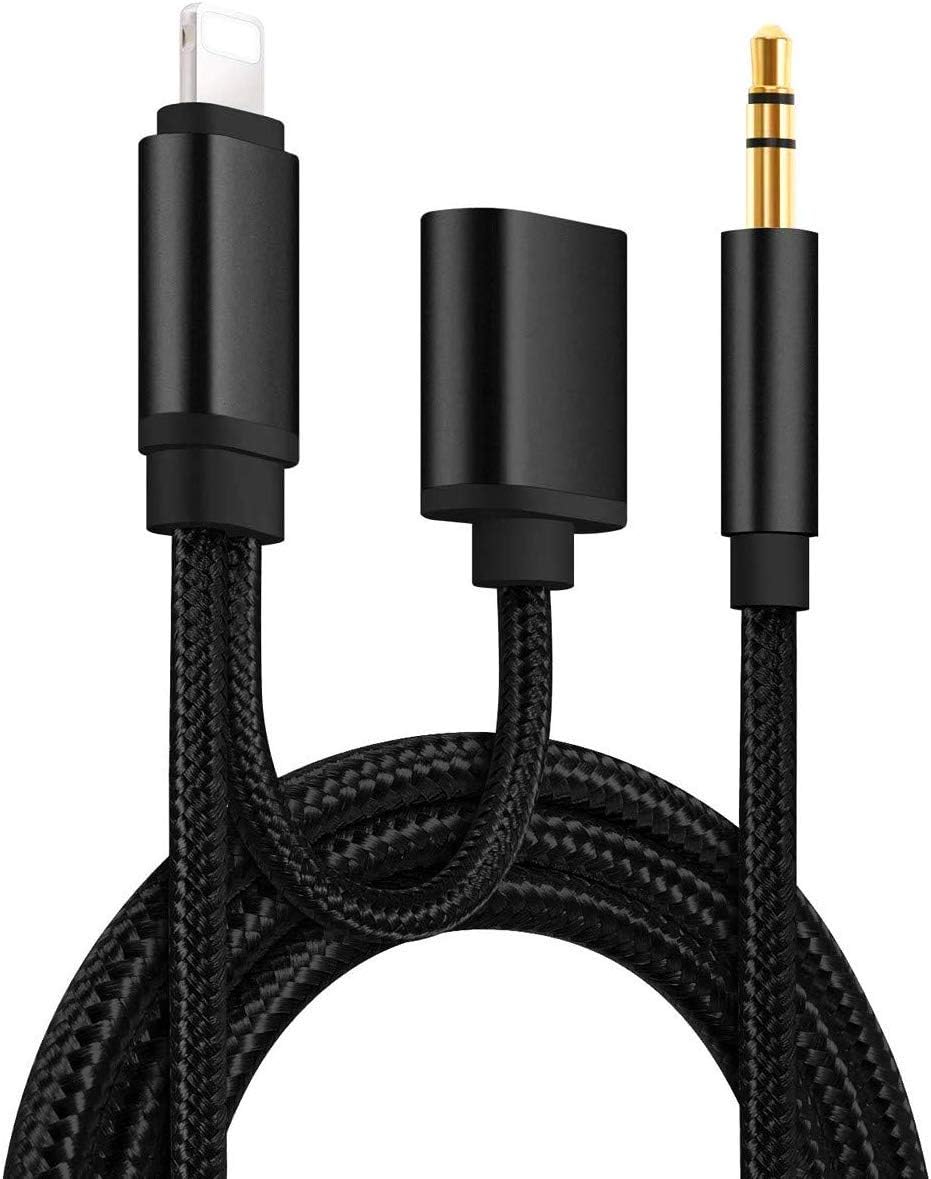

Стоит отметить, что пользователи iPhone 7 могут подключить наушники только через Lightning-разъем.

Поэтому им нередко приходится пользоваться специальным адаптером. Причем пользователи подчеркивают, что качество звука при этом несколько улучшается.

В следующем видео представлен обзор переходника для наушников.

5 типов разъемов для наушников — описание разъемов и вилок для наушников

Micro Jack — это еще одно название разъема для наушников. Он практически ничем не отличается от мини-джека, за исключением своего размера (2,5 мм). Раньше он использовался в мобильных устройствах, но стандарт не выдержал, и производители решили использовать в своих устройствах штекер 3,5 мм.

Если вам нужен штекер очень маленького размера, то разъем 2,5 мм — это самый маленький штекер для наушников. Он называется 2,5-микроджек, потому что диаметр штекера равен 2.5 мм. Микро-разъем обычно используется в кабелях смартфонов и плееров. Этот микроджек используется только для передачи звука, и в настоящее время его трудно найти, потому что производители начали использовать мини-джек.

Многие люди пользуются наушниками, но лишь немногие знают о свойствах вилки. Обычно это вызывает у них проблемы. Например, если вы вставляете штекер TS в разъем TRRS, а TRRS означает «Наконечник, кольцо, кольцо, гильза». Существует очень высокий риск повреждения выхода вашего оборудования, в то время как, с другой стороны, когда вы подключаете штекер TRRS к разъему TS, проблем не возникает.Вот почему необходимы базовые знания о разъемах и гнездах.

Подключение гарнитуры с помощью кабеля TRRS 2.5 (стандарт OMTP — национальный стандарт) выглядит так:

  • Первый канал — левый
  • Второй канал — правый
  • Третий канал — для подключения микрофона
  • Четвертый канал — земля.

Кабель TRRS 2.5 (стандарт CTIA — американский стандарт):

  • Первый канал — левый
  • Второй канал — правый
  • Четвертый канал — земля
  • Третий канал — для подключения микрофона

А TRS 2.5 кабель для штатной гарнитуры:

  • Первый канал левый
  • Второй канал правый
  • Четвертый канал — земля.

Кабель 2,5 TRS для стандартных наушников:

  • Первый канал — микрофон
  • Второй канал — аудиовыход
  • Четвертый канал — земля

Разъем для наушников и вилки: все, что вам нужно знать

Вы больше никогда не будете смотреть на разъем для наушников и подключать его таким же образом.

Разъем для наушников сдох!

Apple убила разъем для наушников.

Знакомо? С тех пор, как Apple удалила разъем для наушников с iPhone 7 в пользу порта Lightning, другие производители смартфонов быстро последовали его примеру, убрав когда-то вездесущий порт.

«Я совершенно не удивляю Джека».

— Бойцовский клуб

Есть еще несколько крупных компаний, таких как LG и Samsung , которые предпочитают выпускать свои флагманы с разъемом для наушников, но я подозреваю, что это может измениться с появлением новых беспроводных наушников.

Дело в том, что большинство обычных потребителей не обращают внимания на разъем для наушников. Говорят, скатертью дорога.

Итак, почему тогда вам должно быть до этого дело?

Для кого это руководство?

  • Вы хотите наслаждаться наушниками для аудиофилов, которые имеют только проводное соединение?
  • Хотите купить усилитель для наушников?
  • Вы хотите купить и обновить свой аудиокабель?
  • Хотите попробовать сбалансированный звук?

Если вы ответили утвердительно на любой из приведенных выше вопросов, это руководство для вас.

К концу руководства вы будете знакомы с такими терминами, как:

  • 3-полюсный мини
  • Стерео мини
  • несимметричный (или несимметричный) кабель 3,5 мм
  • Симметричный кабель 2,5 мм

Разница между разъемом для наушников и разъемом для наушников

Sony TA-Zh2ES с множеством странно выглядящих отверстий на передней панели.

Видите ли вы эти розетки, что у вышеупомянутого Sony TA-Ж2ЭС? Это наушники , гнезда .Это то место, куда вы вставляете наушники , штекеры для приема аудиосигналов.

Разнообразные штекеры для наушников

Гнездо для наушников — это семейство электрических разъемов, которые обычно используются для аналоговых аудиосигналов . Он также известен под другими названиями, например, phone jack , audio jack , aux input, etc.

Есть случаи, когда разъем для наушников используется для цифровых аудиосигналов. Например, Google Chromecast может выводить аналоговые или цифровые сигналы на свой единственный 3.Выходной разъем 5 мм

Гнездо и штекер

От Amazon. Штекерный соединитель (L) Гнездовой соединитель (R)

В сфере электромеханики и производства каждой половине пары ответных соединителей или креплений условно присваивается обозначение папа или розетка . — Википедия

К сожалению, аудиоиндустрия не объединилась в том, как электрические и механические отрасли должны описывать различный пол разъемов.Вы часто можете встретить слово « plug », используемое для описания штекерных разъемов, в то время как « jack » используется для описания гнездовых разъемов.

Эволюция разъема для наушников

Что такое разъем?

Происхождение термина « jack » можно проследить до 1874 года, когда К. Э. Скрибнер запатентовал то, что он называет, соединитель «складной нож».

Патент C.E. Scribner

Самый ранний известный домкрат был версией ¼ дюйма (6,35 мм) и до сих пор широко используется, о чем мы расскажем ниже.

Профиль кончика от закругленного до заостренного

В первые дни разработки домкратов было много разных конструкций. Дизайн с закругленным наконечником был особенно популярен, потому что он был совместим с различными производителями. Закругленный наконечник быстро приобрел популярность как фактический профиль наконечника для аудиооборудования.

Но с появлением стереозвука потребовался другой профиль наконечника, чтобы старый закругленный наконечник не поджаривал схему при установке в несовместимое оборудование.Гнездо с заостренным наконечником не позволит полностью вставить штекер с закругленным наконечником, что решит проблему.

Анатомия штекера наушников

Проводники

Независимо от размера штекера, все штекеры наушников имеют провода . Проводники — это точки контакта вилок, замыкающих цепь.

Штекер наушников имеет минимум 2 проводника, а обычно до 5.

Если он имеет 3 провода, его можно назвать 3-проводным штекером .Некоторые производители используют полюс для замены проводника . Следовательно, ее также можно назвать трехполюсной вилкой .

Идентификация проводников.

Каждый проводник имеет свое имя:

  • Наконечник (T)
  • Кольцо (R)
  • Рукав (S)

Все штекеры имеют как минимум Наконечник и Рукав . Их отличает количество колец .Если вилка имеет только одно кольцо, это 3-проводная вилка или разъем TRS . Если у него два кольца, это 4-проводная вилка или разъем TRRS .

Не путайте черную полосу с кольцом. Это изолирующая лента. Ремешок отделяет части вилки от короткого замыкания.

Номенклатура разъема для наушников:
  • 2-проводная, 2-полюсная, TS
  • 3-проводная, 3-полюсная, TRS
  • 4-проводная, 4-полюсная, TRRS
  • 5-проводная, 5-полюсная, TRRRS

Разъем Конфигурация разъемов

В зависимости от доступных проводников производители могут выбрать конфигурацию разъема и вилки различными способами.Оба должны дополнять друг друга.

2-проводной штекер (TS)

Доступные разъемы: Доступны только наконечники и муфты.

Разъемы Подключение:

0
здесь прямое соединение.Один разъем используется для передачи аудиосигнала, а другой действует как обратный путь и заземление.

Земля действует как опорная точка для сигнала, но также улавливает помехи, как антенна. Чем длиннее кабель, тем выше вероятность появления шума.

Общее использование : Вы можете найти разъемы TS в основном для гитар, инструментов и приложений, для которых не требуется длинное кабельное соединение.

Трехжильный штекер (TRS)

Доступные разъемы: Помимо наконечника и гильзы, имеется дополнительный кольцевой разъем с двумя изолирующими лентами вокруг него.

Разъемы Подключение:

Штырь Функция
1 Заземление
2 Сигнал
9027 9027 Заземление 9027 9027 9027 Заземление 9027 9027 (Микрофон и т. Д.)
Штырь Несимметричный моно Сбалансированный моно Несбалансированный стерео
1 Заземление Сигнал — (Холодный) Правый аудиоканал
3 Сигнал Сигнал + (горячий) Левый аудиоканал

С добавлением еще одного проводника « R» ”, мы открываем различные возможности, такие как поддержка симметричных моносигналов и несимметричных стереосигналов.

Как видно из столбца «Несбалансированный моно» выше, инженер может вместо этого использовать дополнительный проводник для передачи сигнала микрофона. В этом случае, когда звук несбалансирован, мы также можем иногда называть это несимметричным штекером .

TRS по-прежнему не может передавать сбалансированный стереосигнал. Для этого см. Разъем TRRRS ниже.

Общее использование : Наиболее распространенная форма разъемов jack. Вы видите их на конце большинства стандартных кабелей наушников.

4-проводная вилка (TRRS)

Доступные разъемы: С 4-проводной вилкой у нас есть два дополнительных кольца с тремя изолирующими лентами.

Разъемы Подключение:

9027 9027 9027 9027 9027 9027 9027 9027 9027 9027 9027 9027 9027
Штырь Функция
1 Микрофон
2 Заземление Левый аудиоканал

Приведенная выше конфигурация подключения соответствует стандартам Ассоциации сотовой связи и Интернета (CTIA) .Такой формат подключения также называется форматом разъема CTIA TRRS jack .

Обычное использование : это наиболее распространенный стандарт для современных смартфонов и игровых консолей, где кабель одновременно поддерживает подключение микрофона и стереозвука.

5-контактный штекер (TRRRS)

Доступные разъемы: Для 5-контактного разъема для наушников у нас есть 3 кольцевых разъема.

Разъемы TRRRS используются для поддержки сбалансированного стереосигнала.Вы обнаружите, что разъемы XLR (3 пары контактов, 4 контакта и 5 контактов) также являются обычным выбором для стереофонических балансных наушников. Разъемы XLR были стандартным балансным разъемом на рынке профессионального аудио на протяжении десятилетий.

Неудивительно, что когда популярность балансных наушников выросла, стандартный XLR стал идеальным решением.

Гнездо XLR5 (L) Штекер XLR5 (R)

В отличие от соединителей TRS, соединители XLR имеют контакты вместо наконечников, колец и гильз. Однако они работают одинаково.Разъем XLR5 имеет 5 проводов, как и разъем TRRRS.

Sony сделала разъем для наушников TRRRS — разъем Pentaconn 4,4 мм.

Penta означает «5», а conn — это сокращение от connector.

Имейте в виду, что разъемы Pentaconn являются новыми и не получили широкого распространения в отрасли. Вам нужно либо приобрести адаптер для подключения 5-полюсного разъема, либо купить совместимый усилитель Sony.

Если вы хотите сделать свой собственный кабель с разъемом Pentaconn 4,4 мм, загляните в магазин Moon Audio.

Схема разъема для наушников и разъема

Из CUI DEVICES

Если вас интересует схема разъема для наушников, вы можете перейти к более подробной статье здесь.

Разные размеры разъемов / разъемов для наушников

Когда мы описываем размер разъема или разъемов для наушников, мы имеем в виду диаметр разъема .

Это самый большой разъем среди гнезд. Он также известен как разъем ¼ дюйма.

Известный как миниатюрный размер или mini для краткости. Вы также можете назвать это ⅛ дюйма.

Известен как sub-miniature или sub-mini для краткости.

Почему штекер для наушников имеет значение?

Штекер наушников:

  • напрямую влияет на передаваемый аудиосигнал.
  • косвенно влияет на общее качество звука.
  • сообщает нам, на что способен или не способен кабель (микрофон, поддержка стерео и т. Д.).

Давайте сначала разберемся с двумя основными концепциями относительно передаваемого сигнала от источника звука на наши наушники.

Моно VS Стерео сигнал

Два типа сигнала могут передаваться от источника звука на наушники

  • Монофонический (моно)
  • Стереофонический (стерео)

Моно-сигнал использует только 1 аудиоканал, а стереофонический сигнал использует два аудиоканала (левый и правый).

Стереосигнал имитирует «естественный» слух, создавая впечатление звука, исходящего с разных сторон.Это достигается с помощью отдельных аудиоканалов, воспроизводящих звук в двух разных динамиках (или стереонаушниках). Вы можете назвать это эффектом « объемного звука ».

Что касается моносигнала, воспроизводимый звук должен быть слышен с одной позиции.

Сбалансированный VS несбалансированный звук

Сбалансированный звук — это все, что связано с соединением аудиооборудования и передачей сигналов в стиле « сбалансированный ».

Для этого нам нужна комбинация аудиоисточника (усилителя), который может воспроизводить симметричный выход, и кабеля, способного передавать этот симметричный выход.

From boxcast

Симметричный выход имеет две фазы сигнала (или горячий и холодный сигнал) на канал. Каждая фаза имеет равный импеданс относительно земли, отсюда и название «сбалансированный».

Симметричный моно кабель обычно имеет как минимум три проводника (TRS) для передачи сигнала на наушники. Сбалансированный стереокабель имеет как минимум пять проводников (TRRRS).

Преимущество сбалансированного звука

Преимущество сбалансированных соединений над несимметричными соединениями заключается в подавлении шумовых помех с помощью метода под названием Подавление синфазного сигнала (CMR) .

Любые шумовые помехи, которые попадают на две сбалансированные фазы кабеля, одинаково отражаются на них. Приемное оборудование (в нашем случае наушники) заботится только о разнице фаз.

Таким образом, помеха, которая одинаково складывается с обеими фазами, не создает разницы между ними и нейтрализуется, когда они объединяются усилителем. Этот процесс подавления шума при сохранении исходного звука известен как CMR.

Это означает, что симметричный кабель может работать дольше, чем несимметричный, и работать в более шумной среде, поскольку он устраняет любые шумовые помехи.

Так когда же звук несбалансированный?

Когда требования к сбалансированному звуку не выполняются, звук считается несбалансированным.

Например:

  • Источник звука не может обеспечить сбалансированный выход.
  • Кабель не может передавать симметричный сигнал (TS, несимметричные разъемы TRS).

Штекер — это ключ

Используя две вышеупомянутые концепции, вы должны знать, что вы можете отправлять 4 типа сигнала с выхода (например, усилителя) через кабель на пару наушников.

  • Несбалансированное моно
  • Сбалансированное моно
  • Несбалансированное стерео
  • Сбалансированное стерео

Может ли сигнал поддерживаться полностью или вообще поддерживаться, зависит от количества проводников, находящихся на вилке.

9027
Выходной сигнал Джек-разъем Балансное аудиоразъем
Балансный моно TS N
Балансный 9027 9027 Стерео 9027 TRS Y
Balanced Stereo TRS N
Balanced Stereo TRRRS Y

Это сбивает с толку?

Это может быть трудно переварить, если вы читаете все это впервые.Часть, где стерео использует два канала и сбалансированный звук, требующий двух копий одного и того же сигнала с обратной полярностью, тоже меня очень сильно расстроила.

Легкий способ понять — сначала признать, что нам нужны проводники для отправки и передачи сигналов .

Чем больше сигналов нам нужно отправить, тем больше нам потребуется проводников.

Например, если мы хотим отправить сбалансированный стереосигнал, он должен отправить

  • один правый канал (R +),
  • один перевернутый правый канал (R-),
  • один левый канал аудио (L +) ,
  • один перевернутый левый канал аудио (L-).

Всего требуется 4 сигнальных провода и один провод заземления, которые может обеспечить только разъем TRRRS.

Таким образом, если используется разъем с неподходящим разъемом (например, разъем TRS), наушники не получают полный набор сигналов для работы с CMR . Следовательно, вся аудиосвязь становится несбалансированной.

Давайте попрактикуемся в нашем новом навыке

Давайте посмотрим, сможем ли мы найти хорошее применение нашему новому навыку.

Помните термин «3-полюсный мини», который мы упомянули в начале статьи? Как вы думаете, что это значит?

3-полюсный мини

Ответ: 3.Разъем TRS 5 мм

Stereo Mini

Ответ: разъем TRS 3,5 мм (дополнительные вопросы: почему мы думаем, что это TRS, а не TS?)

Несимметричный кабель 3,5 мм

Ответ: разъем TRS 3,5 мм (Дополнительные вопросы: это симметричный кабель?)

Симметричный кабель 2,5 мм

Ответ: разъем TRS 2,5 мм, который может передавать симметричные сигналы

Из https://www.fiio.com/q5

Вы видите, что у FiiO Q5 было два выхода? Один с логотипом наушников, другой со знаком «BAL».Вы понимаете, что это значит?

Наконец, еще один практический вопрос.

Посмотрите, можете ли вы прочитать спецификации «Выход на наушники» Sony TA-Zh2ES и понять, что они означают.

Если да, поздравляем! Вы только что повысили уровень своих аудиофильских знаний.

Вам нравится эта статья? Мы что-нибудь пропустили? Дайте нам знать в разделе комментариев ниже.

Имя порта для наушников | Контактная информация Finder

Результаты листинга Имя порта для наушников

Разъем для наушников и вилки: все, что вам нужно знать…

9 часов назад Это разъемов для наушников .Сюда вы вставляете штекеры наушников для приема аудиосигналов. Разнообразные штекеры для наушников и штекеров. Разъем для наушников представляет собой…

Обзоров: 48

Расчетное время чтения: 9 минут
