192.168.203.1 – настройка Miracast адаптера. Не заходит в настройки MiraScreen и AnyCast

Если в телевизоре нет встроенной функции Miracast, а мы хотим транслировать на телевизор изображение с телефона, планшета, или компьютера по Wi-Fi, то нам понадобится Miracast-адаптер. Самые популярные – MiraScreen и AnyCast. Что это за адаптеры и как они работают, я рассказывал в этой статье. После покупки такого адаптера его нужно подключить к телевизору и настроить. Именно о настройке мы поговорим в этой статье. Большинство Miracast адаптеров можно настроить через веб-интерфейс с любого устройства (через браузер). В настройки можно зайти по адресу 192.168.203.1. Сделать это можно как с телефона или планшета на Android, так и с iPhone, iPad, или любого компьютера. Для мобильных устройств существуют специальные приложения, через которые можно настраивать MiraScreen/AnyCast адаптер. Например, выполнить подключение к Wi-Fi роутеру. Так же расскажу, как решить проблему, когда не заходит на 192. 168.203.1 и не открываются настройки MiraScreen.

Самих настроек там не много, но они полезные и могут пригодится. Например, в веб-интерфейсе Miracast адаптера можно изменить режим работы (Airplay/Miracast), выполнить подключение адаптера к своему роутеру (к Wi-Fi сети), изменить пароль Wi-Fi сети адаптера, язык, разрешение изображения, обновить прошивку, перезагрузить адаптер, или выполнить сброс настроек до заводских значений. Для нормальной и полноценной работы такого адаптера нужно как минимум зайти в его настройки и соединить с роутером. Чтобы к нему был доступ со всех устройств в домашней сети (которые подключены к одному роутеру).

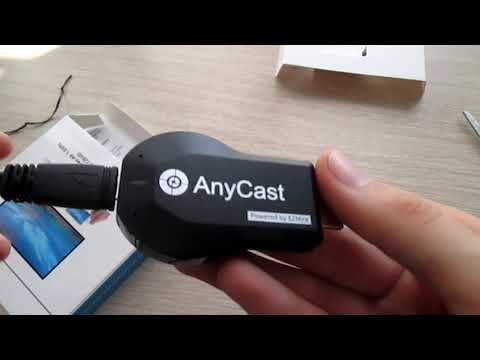

У меня MiraScreen адаптер. Наверное один из самых популярных. Рассмотрим процесс входа в веб-интерфейс и настройки на примере этого адаптера.Перед настройкой нужно подключить адаптер к телевизору. Сам адаптер просто подключаем в свободный HDMI-вход на телевизоре. USB-кабель, по которому адаптер берет питание можно подключить в USB-порт на телевизоре (как у меня), или в розетку через адаптер 5V/1A (которым телефон заряжаете).

Если на телевизоре не появится изображение с MiraScreen адаптера, то убедитесь, что на телевизоре правильно выбран источник сигнала. Нужно выбрать HDMI-вход, в который мы подключили устройство. Обычно на пульте дистанционного управления есть отдельная кнопка, с помощью которой можно открыть меню выбора источника сигнала. Чаще всего она подписана как INPUT или SOURCES. На экране телевизора должна появится заставка нашего адаптера.

192.168.203.1: настройка MiraScreen адаптера с Android или iPhone

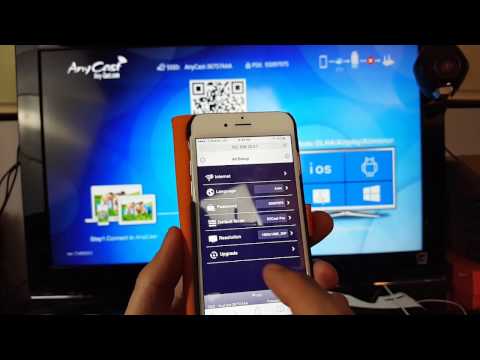

Сначала покажу на мой взгляд самый простой способ – настройка через веб-интерфейс по адресу 192.168.203.1. Когда адаптер подключен и включен – он раздает Wi-Fi сеть. Имя сети (SSID) и пароль к ней (PSK) указаны на заставке, которая выводится на телевизор в режиме ожидания. Адаптер должен работать в режиме (Airplay (DLNA)).

На телефоне или планшете заходим в настройки Wi-Fi, выбираем эту сеть, вводим пароль и подключаемся.

Дальше открываем на этом же устройстве любой браузер и переходим по адресу 192. 168.203.1. Если не заходит – набираем вот так http://192.168.203.1/

Должна появится страничка с настройками Miracast адаптера.

Сами настройки мы рассмотрим в одном из следующих разделов этой статьи.

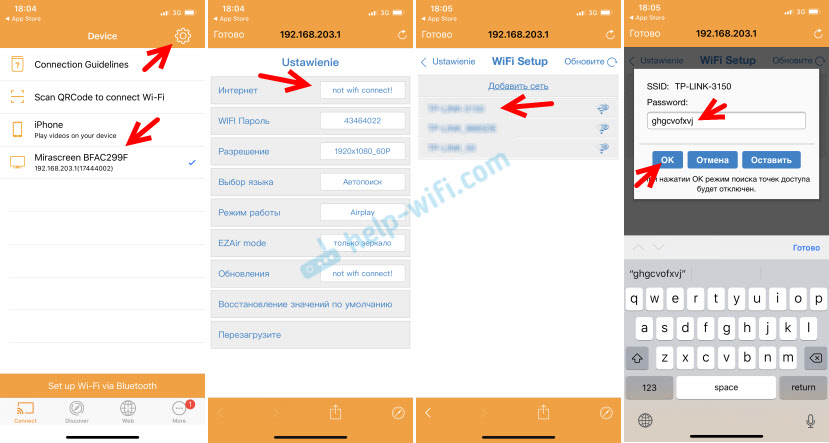

Второй вариант: через приложение. Есть разные приложения, через которые можно получить доступ к настройкам MiraScreen через телефон или планшет. Как правило, после подключения адаптера к телевизору на экране отображается QR-код. Это как раз ссылка на загрузку приложения. Для моего адаптера приложение называется EZMira.

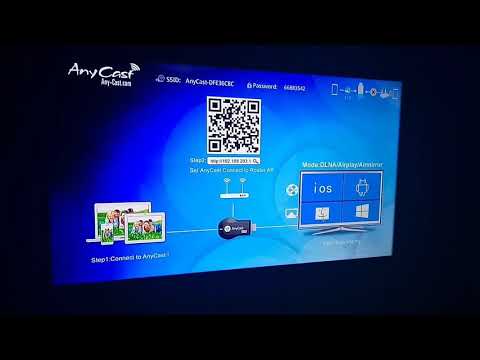

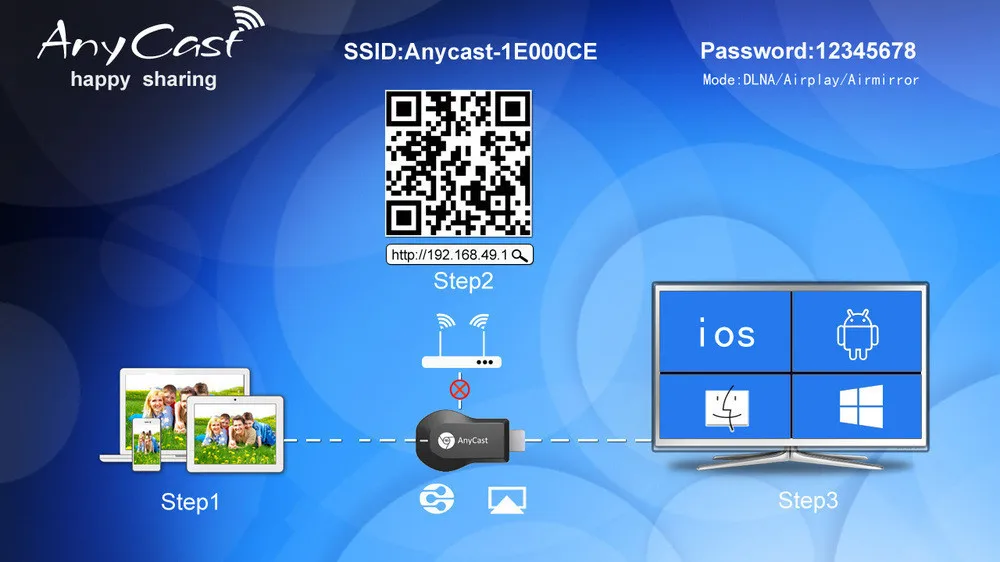

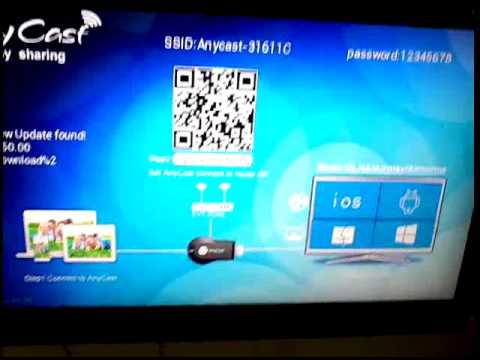

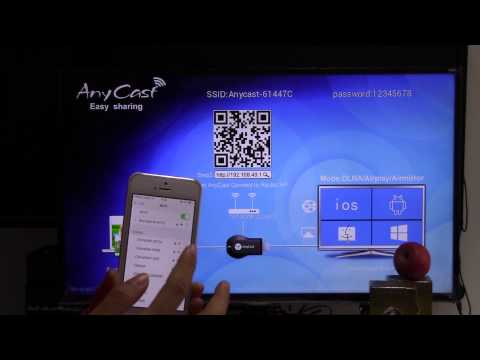

Включаем камеру на телефоне и наводим ее на QR-код на экране телевизора. Должно появится предложение перейти по ссылке – переходим. Возможно, у вас сразу откроется App Store, или Google Play. У меня открылся сайт в браузере, где нужно нажать на кнопку Download, а затем перейти в App Store, либо в Google Play. Переходим и устанавливаем приложение (у меня приложение EZMira уже установлено).

Подключаем свой телефон к Wi-Fi сети Miracast адаптера (если он не подключен), запускам установленное приложение, выбираем адаптер и открываем настройки. Настройки такие же как и в веб-версии (через браузер). Если вы заметили, под названием адаптера указан IP-адрес 192.168.203.1.

На скриншоте выше показал, как подключить MiraScreen или AnyCast адаптер к Wi-Fi роутеру (своей сети) через телефон.

Вход в веб-интерфейс Miracast адаптера через компьютер

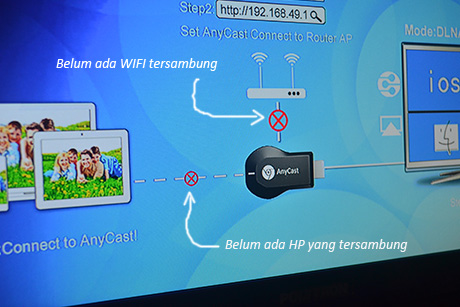

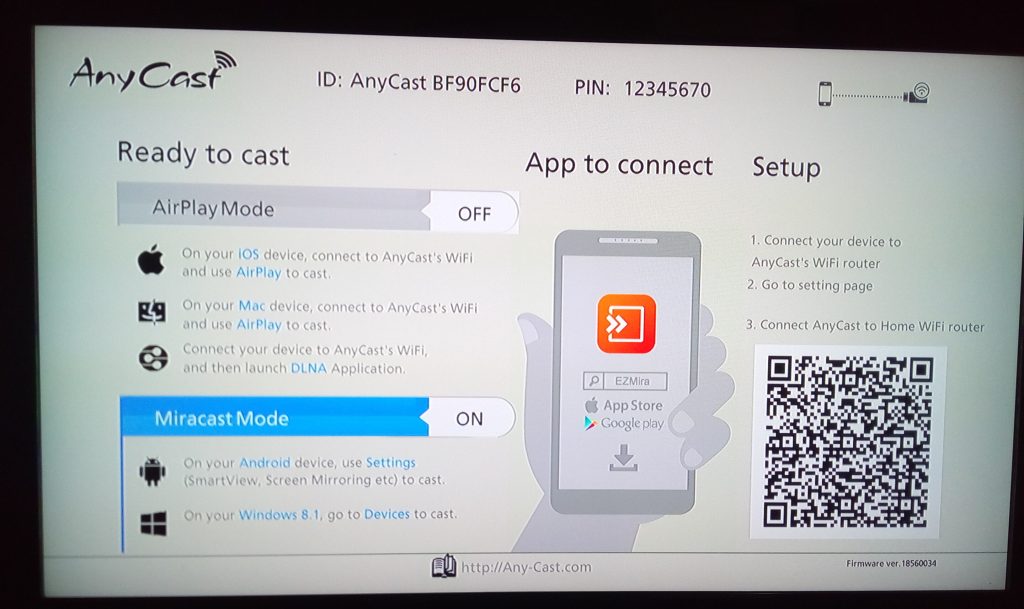

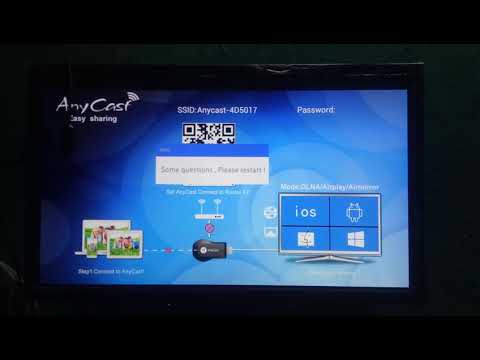

Здесь все так же просто. Подключаем адаптер и на экране телевизора видим SSID (имя сети) и PSK (пароль) нашего адаптера.

Подключаем компьютер к этой Wi-Fi сети.

Важный момент! У меня Windows 10 почему-то сразу начала запрашивать не пароль, а ПИН-код. И когда я вводил пароль PSK, который указан на экране телевизора, то появлялась ошибка подключения (Неправильный ПИН-код).

Если у вас такая же ситуация, то нажмите на «Подключиться, используя ключ безопасности» и введите пароль.

После этого компьютер подключится к беспроводной сети адаптера. Дальше открываем браузер и переходим по адресу 192.168.203.1. Вот так:

Доступ к странице с настройками MiraScreen/AnyCast адаптера мы получили. Ниже я расскажу об этих настройках более подробно. Рассмотрим все пункты и подключим наш Miracast адаптер к домашней Wi-Fi сети.

Настройки MiraScreen/AnyCast и подключение адаптера к Wi-Fi роутеру

Первый пункт настроек в веб-интерфейсе –

«Интернет» (Internet). Эта настройка дает возможность соединить MiraScreen адаптер с маршрутизатором (если он есть). Это необходимо для трансляции медиаконтента по технологии DLNA и для работы Airplay (если нет роутера, можно подключаться напрямую к Wi-Fi сети адаптера).

Нажимаем на «Интернет». Появится список доступных Wi-Fi сетей. Выбираем свою Wi-Fi сеть и вводим пароль к ней.

Нужно немного подождать. Если мы правильно ввели пароль от Wi-Fi сети и нет никаких проблем на стороне роутера, то адаптер будет подключен к Wi-Fi. Это можно увидеть по иконке на экране телевизора.

Теперь Miracast адаптер находится в локальной сети. Уже не нужно подключаться к его Wi-Fi сети с того же iPhone, чтобы дублировать экран на телевизор. Вы можете быть подключены к Wi-Fi сети роутера. Это одна из главных настроек.

Рассмотрим остальные настройки:

WI-FI Пароль (WiFi Password) – можно задать новый пароль, который будет защищать Wi-Fi сеть, которую транслирует Miracast адаптер.
Разрешение (Resolution) – настройка качества изображения, которое будет транслироваться через Miracast. В моем случае было три варианта: 1920x1080_60P, 720x480_60P, 1280x720_60P. Если, например, при трансляции есть большая задержка, отстает звук – попробуйте уменьшить разрешение.
Выбор языка – можно сменить язык веб-интерфейса адаптера. Есть русский язык. По умолчанию установлен «Автопоиск». Настройки почти все на русском языке.
Режим работы (Default Mode) – переключение режима работы MiraScreen адаптера. Там обычно два варианта: Airplay (дублирование экрана с iPhone, iPad, и компьютеров на Mac OS, а так же работа DLNA) и Miracast – трансляция изображения с устройств на Андроид и Windows 10 по Miracast (функция Беспроводной дисплей в Windows 10).

Режим работы можно так же менять отдельной кнопкой на самом адаптере.
Так же выбранный режим будет меняться на экране телевизора.
EZAir mode – по умолчанию стоит «только зеркало». Не рекомендую менять. Второй вариант «Зеркало+Поток» похоже для старых версий iOS.
Обновления (Upgrade) – обновление прошивки MiraScreen или AnyCast адаптера. Я так понимаю, что адаптер сам загружает прошивку (если есть новая версия) и обновляет ее.
Восстановление значений по умолчанию (Reset to default) – сброс всех настроек адаптера до заводских значений.
Перезагрузите (Reboot) – обычная перезагрузка адаптера. Он отключится и снова включится. Весь процесс с полной загрузкой занимает секунд 30 (на моем устройстве).

Не заходит на 192.168.203.1. Что делать?

Очень частая проблема, когда не заходит в настройки MiraScreen или AnyCast адаптера. Страница по адресу 192.168.203.1 просто не открывается и настройки недоступны. Обычно появляется ошибка «Не удается получить доступ к сайту. Превышено время ожидания ответа от сайта 192.168.203.1».

Чаще всего проблема со входом в настройки возникает по двум причинам:

1 Устройство, с которого не открываются настройки Miracast адаптера не подключено к Wi-Fi сети адаптера. Или подключено не только к его сети. Например, ноутбук может быть подключен к адаптеру по Wi-Fi и еще к роутеру по кабелю. При таком подключении скорее всего не получится зайти на 192.168.203.1.

Убедитесь, что ваше устройство (ноутбук, телефон, планшет) подключено к Wi-Fi сети MiraScreen. Как выполнить это подключение я подробно показывал в этой статье. Отключите на телефоне мобильный интернет.

2 Если
MiraScreen/AnyCast адаптер не раздает Wi-Fi сеть, устройства не видят сеть адаптера, то возможно он переключен в режим работы Miracast. Адаптер должен работать в режиме Airplay.

Изменить режим работы можно кнопкой на самом адаптере (выше в статье я показывал как это сделать). Или в настройках. Но так как в настройки по адресу 192.168.203.1 не заходит, то этот вариант нам не подходит.

Другие решения:

Попробуйте зайти через адрес 192.168.49.1. На некоторых Miracast адаптерах используется именно этот адрес. В основном в устройствах Rombica Smart Cast.
Обязательно попробуйте подключиться к адаптеру с другого устройства и зайти в настройки через 192.168.203.1. Или через другой браузер.
Если на устройстве, в браузере включен VPN – отключите его.
Когда вы набираете адрес 192.168.203.1 и вместо настроек MiraScreen открывается поисковая система с результатами поиска, то скорее всего вы просто не в той строке вводите адрес. Адрес нужно вводить в адресную строку браузера. Можете набрать адрес полностью: http://192.168.203.1/

Отключите питание приставки и включите ее заново. Возможно, после перезагрузки настройки откроются.
Сделайте сброс настроек адаптера. Обычно скинуть настройки можно длительным удержанием (примерно 5-10 секунд) кнопки, которая используется для переключения режимов работы.

Вроде все показал, рассказал, все настройки рассмотрели. Если у вас остались вопросы – оставляйте их в комментариях. Думаю, в основном это будут вопросы связанные со входом в параметры Miracast адаптера. В таком случае, сразу прошу вас уточнять, какой у вас адаптер. С какого устройства не открываются настройки, какая проблема/ошибка и на каком этапе.

Пример: настройка RP-| Anycast | ОС Junos Juniper Networks

Понимание RP Mapping с помощью Anycast RP

Наличие одной точки активного рандева (RP) в группе многоадресной передачи во многоадресной передаче во многократном порядке равно тому, что наличие одного сервера, предоставляющего любые услуги. Все конвергенции трафика в этой единой точке, хотя другие серверы простаивают, а конвергенция замедляется, когда ресурс выходит из строя. В многоадресной передаче на общей дереве могут быть ближе точки доступа, поэтому использование одного RP неоптимально.

В целях балансировки нагрузки и резервирования вы можете настроить любой RP-переадресации. Вы можете использовать любую RP-передачу в домене для обеспечения резервирования и обмена нагрузкой RP. Когда RP выходит из строя, источники и приемники доставляются в новую RP с помощью одноадресной маршрутизации. При настройке любой RP-передачи вы обходите ограничение с одним активным RP на группу многоадресной передачи, а вместо этого развертываете несколько RP для одного и того же диапазона групп. Маршрутизаторы RP имеют один IP-адрес одноадресной передачи. Источники из одного RP известны другим RP, которые используют протокол MSDP с многоадресной передачей источника. Источники и приемники используют ближайшую RP, определяемую протоколом внутренних шлюзов (IGP).

Любой выпуск означает, что у нескольких маршрутизаторов RP один и тот же IP-адрес одноадресной передачи. Адреса anycast рекламируются протоколами маршрутизации. Пакеты, отправленные по любому адресу передачи, направляются в ближайшую RP с этим адресом. Решение Anycast — это обычная концепция, которая используется в разреженном режиме PIM для обеспечения балансировки нагрузки и надежности сервисов для RPs.

Anycast RP определяется в RFC3446, механизме Anycast RP с использованием PIM и MSDP, и можно найти здесь: https://www.ietf.org/rfc/rfc3446.txt .

Настройка статического адреса PIM RP на устройстве маршрутизации без RP
Пример: настройка нескольких RP-адресов в домене с помощью технологии Anycast RP
Пример: настройка PIM Anycast с помощью MSDP или без нее

Пример: настройка нескольких RP-адресов в домене с помощью технологии Anycast RP

На этом примере показаны способы настройки любой RP-передачи на каждом маршрутизаторе RP в домене PIM-SM. Благодаря такой конфигурации вы можете развертывать более одного RP для одного группового диапазона. Это обеспечивает балансировка нагрузки и резервирование.

Требования
Обзор
Конфигурации
Проверки

Требования

Прежде чем начать:

Настраивайте интерфейсы маршрутизатора.
Настраивайте протокол внутренних шлюзов или статическую маршрутизацию. См. библиотеку протоколов маршрутизации ОС Junos для устройств маршрутизации.
Настройте PIM Sparse Mode на интерфейсы. См . режим Включения PIM Sparse.

Обзор

При настройке любой RP-передачи маршрутизаторы RP в домене PIM-SM используют общий адрес. В этом примере общий адрес — 10.1.1.2/32. Anycast RP использует протокол MSDP с многоадресной передачей для обнаружения и поддержания согласованного представления активных источников. Для любой RP-передачи также требуется метод выбора RP, такой как статичное, автоматическое RP или загружаемый RP. В этом примере используется статическая RP и отображается только одна конфигурация маршрутизатора RP.

Конфигурации

Быстрая настройка командной строки
Процедуры
Результаты

Быстрая настройка командной строки

Чтобы быстро настроить этот пример, скопируйте следующие команды, вставьте их в текстовый файл, удалите любые перерывы на строку, измените любые детали, необходимые для соответствия конфигурации сети, скопируйте и вставьте команды в командную строку на [edit] уровне иерархии, а затем введите commit из режима конфигурации.

Маршрутизаторы RP

set interfaces lo0 unit 0 family inet address 192.168.132.1/32 primary
set interfaces lo0 unit 0 family inet address 10.1.1.2/32
set protocols msdp local-address 192.168.132.1
set protocols msdp peer 192.168.12.1
set protocols pim rp local address 10.1.1.2
set routing-options router-id 192.168.132.1

Маршрутизаторы без RP

set protocols pim rp static address 10.1.1.2

Процедуры

Пошаговая процедура

Следующий пример требует навигации по различным уровням в иерархии конфигурации. Для получения информации о навигации по интерфейсу командной строки см. Руководство по интерфейсу командной строки с помощью редактора командной строки в режиме конфигурации в руководстве пользователя ПО ОС Junos.

Для настройки любой RP-передачи:

На каждом маршрутизаторе RP в домене настраивайте общий адрес любой вещания на адрес loopback маршрутизатора.
```
[edit interfaces]
user@host# set lo0 unit 0 family inet address 10.1.1.2/32
```
На каждом маршрутизаторе RP в домене убедитесь, что обычный адрес петли маршрутизатора является основным адресом интерфейса, и установите ИД маршрутизатора.
```
[edit interfaces]
user@host# set lo0 unit 0 family inet address 192.168.132.1/32 primary
[edit routing-options]
user@host# set router-id 192.168.132.1
```
На каждом маршрутизаторе RP в домене настраивайте локальный адрес RP с помощью общего адреса.
```
[edit protocols pim]
user@host# set rp local address 10.1.1.2
```

На каждом маршрутизаторе RP в домене создавайте сеансы MSDP для других RPs в домене.

[edit protocols msdp]
user@host# set local-address 192.168. 132.1
user@host# set peer 192.168.12.1

На каждом маршрутизаторе без RP в домене настраивайте статический RP-адрес с помощью общего адреса.
```
[edit protocols pim]
user@host# set rp static address 10.1.1.2
```
Если настройка устройств завершена, зафиксировать конфигурацию.
```
user@host# commit
```

Результаты

Из режима конфигурации подтвердите конфигурацию, введя интерфейсы шоу, покажите протоколы и покажите команды вариантов маршрутизации . Если выходной продукт не отображает предполагаемую конфигурацию, повторяйте инструкции в этом примере, чтобы исправить конфигурацию.

user@host# show interfaces
lo0 {
    unit 0 {
        family inet {
            address 192.168.132.1/32 {
                primary;
            }
            address 10. 1.1.2/32;
        }
    }
}

На маршрутизаторах RP:

user@host# show protocols
msdp {
    local-address 192.168.132.1;
    peer 192.168.12.1;
}
pim {
    rp {
        local {
            address 10.1.1.2;
        }
    }
}

На маршрутизаторах без RP:

user@host# show protocols
pim {
    rp {
        static {
            address 10.1.1.2;
        }
    }
}

user@host# show routing-options
router-id 192.168.132.1;

Проверки

Чтобы проверить конфигурацию, запускайте расширенные наборные команды show pim rps .

Пример: настройка PIM Anycast с помощью MSDP или без нее

При настройке любой RP-передачи вы обходите ограничение с одной точкой активного рандеву (RP) в группе многоадресной передачи, а вместо этого развертываете несколько RPs для одного и того же диапазона групп. Маршрутизаторы RP имеют один IP-адрес одноадресной передачи. Источники из одного RP известны другим RP, которые используют протокол MSDP с многоадресной передачей источника. Источники и приемники используют ближайшую RP, определяемую протоколом внутренних шлюзов (IGP).

Вы можете использовать любую RP-передачу в домене для обеспечения резервирования и обмена нагрузкой RP. Когда RP прекращает работу, источники и приемники доставляются в новую RP с помощью одноадресной маршрутизации.

Для использования PIM и MSDP только для IPv4 или PIM для сценариев IPv4 и IPv6 можно настроить любую RP-передачу. Обе эти темы обсуждаются в этом разделе.

Мы рекомендуем статическое отображение RP с любой передачей RP по маршрутизатору bootstrap и конфигурации автоматической RP, поскольку оно обеспечивает все преимущества маршрутизатора bootstrap и auto-RP без сложности механизмов BSR и auto-RP.

Начиная с оси Junos версии 16.1, все системы подсети должны работать с одной и той же версией PIM.

Версия PIM по умолчанию может быть версией 1 или 2 в зависимости от настройки режима. PIMv1 — это режим RP по умолчанию (на уровне статического адреса addresspim rp [edit protocols pim rp] ). Однако PIMv2 — это режим интерфейса по умолчанию (на уровне иерархии [edit protocols pim interface interface-name] ). Настраиваемые версии переопределяет по умолчанию. Этот пример явно настраивает PIMv2 в интерфейсах.

На следующем примере показана любая конфигурация RP для маршрутизаторов RP, сначала с MSDP, а затем с помощью только PIM, а также для маршрутизаторов без RP.

Для сети, использующей RP с MSDP, настраивайте RP с помощью интерфейса lo0 loopback, который всегда работает. Укажите заявление о адресе и укажите уникальный и маршрутизируемый маршрутизатор и адрес RP на уровне иерархии [изменить интерфейсы lo0 unit 0] . В этом примере ИД маршрутизатора составляет 198.51.100.254 , а общий адрес RP — 198.51.100.253. Приложите первичное заявление по первому адресу. В том числе в первичном заявлении выбирается основной адрес маршрутизатора из всех предпочтительных адресов во всех интерфейсах.
```
interfaces {
    lo0 {
        description "PIM RP";
        unit 0 {
            family inet {
                address 198.51.100.254/32;
                primary;
                address 198.51.100.253/32;
            }
        }
    }
}
```
Укажите адрес RP. Приложите заявление об адресе на уровне иерархии [edit protocols pim rp local] (тот же адрес, что и вспомогательный интерфейс lo0 ).
Для всех интерфейсов, включайте в режим заявление, чтобы установить режим разреженным , а заявление версии для указания версии PIM 2 на уровне иерархии [edit protocols pim rp local интерфейса] . При настройке всех интерфейсов исключите интерфейс управления fxp0.0 , включив заявление об отключить этот интерфейс.
```
protocols {
    pim {
        rp {
            local {
                family inet;
                address 198.51.100.253;
            }
            interface all {
                mode sparse;
                version 2;
            }
            interface fxp0. 0 {
                disable;
            }
        }
    }
}
```
Настраивайте пиринг MSDP. Приложите заявление одноранговой компании для настройки адреса одноранговой сети MSDP на уровне иерархии [edit protocols msdp] . Для пиринга MSDP используйте уникальные основные адреса вместо адреса anycast. Чтобы указать локальный адрес пиринга MSDP, укажите заявление по локальному адресу на уровне иерархии [edit protocols msdp peer] .
```
protocols {
    msdp {
        peer 198.51.100.250 {
            local-address address 198.51.100.254;
        }
    }
}
```
Примечание:
Если вам нужно настроить PIM RP для сценариев IPv4 и IPv6, выполняйте этапы 4 и 5. В противном случае перейдите на 6-й шаг.
Настраивайте RP с помощью интерфейса lo0 loopback, который всегда работает. Укажите адрес, чтобы указать уникальный и маршрутизируемый адрес маршрутизатора, а также адрес RP на уровне иерархии [изменить интерфейсы lo0 unit 0] . В этом примере ИД маршрутизатора составляет 198.51.100.254 , а общий адрес RP — 198.51.100.253. Приложите первичное заявление по первому адресу. В том числе в первичном заявлении выбирается основной адрес маршрутизатора из всех предпочтительных адресов во всех интерфейсах.
```
interfaces {
    lo0 {
        description "PIM RP";
        unit 0 {
            family inet {
                address 198.51.100.254/32 {
                    primary;
                }
                address 198.51.100.253/32;
            }
        }
    }
}
```
Приложите заявление о адресе на уровне иерархии pim rp для определения адреса RP (того же адреса, что и вспомогательный интерфейс lo0 ).
Для всех интерфейсов, включают в себя режим заявление установить режим разреженным, и заявление версии , чтобы указать версию PIM 2 на [редактирование протоколов pim rp локальный интерфейс все] иерархии уровне. При настройке всех интерфейсов исключите интерфейс управления fxp0. 0 , включив заявление об отключить этот интерфейс.
Включите любое заявлениеcast-pim для настройки любой RP-передачи без MSDP (например, если IPv6 используется для многоадресной передачи). Другие маршрутизаторы RP с одинаковым IP-адресом настроены с помощью rp-set-заявления . Существует одна запись для каждого RP, и максимум, что может быть настроенным составляет 15. Для каждого RP укажите маршрутизируемый IP-адрес маршрутизатора и перенаправляются ли сообщения источника MSDP активного (SA) в RP.
Конфигурация MSDP не является необходимой для такого типа конфигурации IPv4 для RP-передачи.
```
protocols {
    pim {
        rp {
            local {
                family inet {
                    address 198.51.100.253;
                    anycast-pim {
                        rp-set {
                            address 198.51.100.240;
                            address 198.51.100.241 forward-msdp-sa;
                        }
                        local-address 198. 51.100.254; #If not configured, use lo0 primary
                    }
                }
            }
        }
        interface all {
            mode sparse;
            version 2;
        }
        interface fxp0.0 {
            disable;
        }
    }
}
```
Настраивайте не RP-маршрутизаторы. Конфигурация RP любого выпуска для маршрутизатора без RP то же самое независимо от того, используется MSDP или нет. Укажите статическую RP, добавив адрес на уровне иерархии pim rp [edit protocols pim rp static] . Укажите заявление о версии на уровне иерархии «редактировать протоколы pim rp статический адрес», чтобы указать PIM версию 2.
```
protocols {
    pim {
        rp {
            static {
                address 198.51.100.253 {
                    version 2;
                }
            }
        }
    }
}
```
Включите заявление в режиме на уровне иерархии [edit Protocols pim interface] , чтобы указать разреженный режим на всех интерфейсах. Затем включите заявление о версии в интерфейсе pim rp [редактировать протоколы в любом режиме] , чтобы настроить все интерфейсы для PIM версии 2. При настройке всех интерфейсов исключите интерфейс управления fxp0.0 , включив заявление об отключить этот интерфейс.
```
protocols {
    pim {
        interface all {
            mode sparse;
            version 2;
        }
        interface fxp0.0 {
            disable;
        }
    }
}
```

Настройка маршрутизатора PIM Anycast RP с помощью только PIM

В этом примере настраивайте RP с помощью интерфейса lo0 loopback, который всегда работает. Используйте заявление по адресу , чтобы указать уникальный и маршрутизируемый адрес маршрутизатора и адрес RP на уровне иерархии [изменить интерфейсы lo0 unit 0] . В этом случае ИД маршрутизатора составляет 198.51.100.254/32, а общий адрес RP — 198.51.100.253/32. Добавьте первичную выписку с флагом в первый адрес. Используя этот флаг, маршрутизатор выбирает основной адрес из всех предпочтительных адресов во всех интерфейсах.

interfaces {
    lo0 {
        description "PIM RP";
        unit 0 {
            family inet {
                address 198.51.100.254/32 {
                    primary;
                }
                address 198.51.100.253/32;
            }
        }
    }
}

Добавить заявление адреса на уровне иерархии pim rp для определения адреса RP (того же адреса, что и вспомогательный интерфейс lo0 ).

Для всех интерфейсов используйте заявление о режиме , чтобы установить режим разреженным, и включите заявление версии , чтобы указать версию PIM 2 на уровне иерархии [edit protocols pim rp local интерфейса] . При настройке всех интерфейсов исключите интерфейс управления fxp0.0 , добавив заявление об отключить этот интерфейс.

Используйте заявление anycast-pim для настройки любой RP-передачи без MSDP (например, если IPv6 используется для многоадресной передачи). Другие маршрутизаторы RP с одинаковым IP-адресом настроены с помощью rp-set-заявления . Существует одна запись для каждого RP, и максимум, что может быть настроенным составляет 15. Для каждого RP укажите маршрутизируемый IP-адрес маршрутизатора и перенаправляются ли сообщения источника MSDP активного (SA) в RP.

protocols {
    pim {
        rp {
            local {
                family inet {
                    address 198.51.100.253;
                    anycast-pim {
                        rp-set {
                            address 198.51.100.240;
                            address 198.51.100.241 forward-msdp-sa;
                        }
                        local-address 198.51.100.254; #If not configured, use lo0 primary
                    }
                }
            }
        }
        interface all {
            mode sparse;
            version 2;
        }
        interface fxp0.0 {
            disable;
        }
    }
}

Конфигурация MSDP не является необходимой для такого типа конфигурации IPv4 для RP-передачи.

show pim join Используйте и show pim rps команды, чтобы подтвердить:

user@device> show pim join extensive
Instance: PIM. master Family: INET
R = Rendezvous Point Tree, S = Sparse, W = Wildcard
Group: <group IP>
    Source: <source IP>
    Flags: sparse,spt
    Upstream interface: lo0
    Upstream neighbor: Direct
    Upstream state: Local Source
    Keepalive timeout: 357
    Uptime: 00:00:03
    Downstream neighbors:
    Number of downstream interfaces: 0
    Number of downstream neighbors: 0

user@device> show pim rps extensive
Instance: PIM.master
address-family INET
RP: 198.51.100.253
Learned via: static configuration
Mode: Sparse
Time Active: 00:24:14
Holdtime: 150
Device Index: 150
Subunit: 32700
Interface:
Static RP Override: Off
Group Ranges:
        <group IP>
Register State for RP:
Group           Source          FirstHop        RP Address      State    Timeout
<group IP>     <source IP>      <IP address>    198.51.100.253         Receive      170
Anycast PIM local address used: <IP address>

Таблица истории выпуска

Выпуска

Описание

16. 1

Начиная с оси Junos версии 16.1, все системы подсети должны работать с одной и той же версией PIM.

Часто задаваемые вопросы — AnyCast

Получить аудио без изображения (Netflix)

AnyCast совместим с бесплатными видео, такими как YouTube, Facebook и т. д.
Защищенные видео, такие как Netflix, Amazon Prime Video…, не поддерживаются из-за защиты протокола DRM, лицензируйте нам SDK. AnyCast не может транслировать это содержимое напрямую в данный момент. Устройства iOS с iOS 9–10 могут сначала загружать мультимедиа на телефон, а затем использовать AirPlay для зеркалирования на телевизор. Если ваш мобильный телефон Android поддерживает HDCP с Miracast, вы можете использовать протокол Miracast для отображения контента на телевизоре. Вы можете обратиться к демонстрационному видео.

Примечание. Не все мобильные телефоны Android поддерживают HDCP с Miracast.

SSID ждать

Проблема может быть связана с нестабильным питанием. Используйте внешний адаптер питания 5 В/1 А вместо USB-порта телевизора/проектора, чтобы обеспечить более стабильное питание. Другой способ, пожалуйста, проверьте стабильное соединение между ключом и модулем Wi-Fi.

Как установить AnyCast?

Видеоруководство по установке продукта AnyCast см. в этом демонстрационном видео.

Какой-то вопрос, перезапустите

Ключ, который у вас есть, не является нашим ключом AnyCast с шестизначным номером SSID, это поддельный ключ.

Наш Anycast SSID — это восьмизначный номер, например Anycast-1A2B3C4D.

И IP-адрес отличается от нашего AnyCast (192.168.203.1).
Вы можете обратиться к https://any-cast.com/pages/unauthorized-counterfeit для справки. Пожалуйста, верните ключ обратно в магазин, в котором вы его купили, и попросите вернуть деньги.

192.168…нет результата

Сначала подключите свое устройство к SSID ключа AnyCast в списке Wi-Fi.
Затем введите IP-адрес (192.168…) в браузере, вы увидите страницу веб-настроек.

Где пароль?

Включите ваш ключ, AnyCast SSID/PSK будет отображаться на вашем телевизоре, а номер PSK (восемь цифр) является паролем для подключения к WiFi. Мы также рекомендуем запитывать ключ с помощью внешнего адаптера питания 5 В / 1 А. Затем перезагрузите ключ AnyCast, подождите несколько минут, пока AnyCast загрузится. Включите Wi-Fi на телефоне, дождитесь загрузки Wi-Fi. Пожалуйста, подключитесь к AnyCast SSID после завершения загрузки Wi-Fi вашего устройства. Мы рекомендуем не трогать/выбирать AnyCast SSID так быстро, пожалуйста, подождите, пока телефон не завершит загрузку Wi-Fi.

Пропадает звук в телефоне

Вы можете использовать функцию «включить зеркало», чтобы не было звука. Мы предлагаем подключить ваше Android-устройство с помощью Miracast. Пожалуйста, переведите ключ AnyCast в режим Miracast (значок Android/Windows). После смены режима используйте приложение Miracast/Chromcast от EZMira для подключения. Тогда вы получите видео и звук, оба выходят из монитора.

Настроить WiFi-роутер

Сначала подключите свое устройство к SSID ключа AnyCast в списке Wi-Fi и введите IP-адрес (192.168…) в браузере вы увидите страницу веб-настроек. Затем выберите вариант «Интернет», чтобы выполнить сканирование и подключиться к локальной сети Wi-Fi.

Нет сигнала Wi-Fi

Убедитесь, что режим вашего ключа AnyCast находится в режиме Airplay (значок Apple). В режиме Miracast (значок Android / Windows) доступа к WiFi нет, вы можете изменить режим, нажав кнопку на ключе AnyCast. Кроме того, мы предлагаем использовать внешний адаптер питания 5 В / 1 А вместо USB-порта телевизора, чтобы обеспечить более стабильное питание и соединение WiFi.

Отставание в игре

Не подключайте к маршрутизатору слишком много устройств при потоковой передаче или зеркалировании.
Мы также предлагаем использовать внешний USB-адаптер 5 В / 1 А вместо USB-порта телевизора, чтобы обеспечить стабильное питание и соединение WiFi. Кроме того, не могли бы вы закрыть другие приложения, работающие в фоновом режиме, чтобы освободить оперативную память и снова подключиться к ключу AnyCast? Другой способ, мы предлагаем подключить ваше Android-устройство с помощью Miracast. Пожалуйста, переведите ключ AnyCast в режим Miracast (значок Android/Windows). После смены режима используйте приложение Miracast/Chromcast от EZMira для подключения. Или обратитесь к другому варианту «Подключение к Android», чтобы вручную включить Miracast.

Трансляция на весь экран

Из-за поведения системы он не может вращаться при трансляции домашней страницы вашего телефона или некоторых приложений. Сначала включите функцию «Портрет/поворот экрана», включите приложение и поверните телефон. Тогда вы получите весь скринкаст.
Примечание. Некоторые приложения не могут сделать весь скринкаст, например Temple Run, Camera телефона Android и т. д.

iPhone/iPad подключить

Информацию о подключении устройства iOS см. на нашем веб-сайте и выберите модель вашего устройства.

Android-подключение

Информацию о подключении устройства Android см. на нашем веб-сайте и выберите модель вашего устройства.

подключение Windows

О подключении устройства Windows (не все устройства Windows поддерживают подключение Miracast) щелкните здесь.

Макбук подключить

О подключении устройства Mac нажмите здесь.

Служба поддержки клиентов

Мы будем рады получить от вас известие!

M100 — Руководство пользователя — AnyCast

Руководство пользователя

Загрузите приложение EZMira

Пожалуйста, отсканируйте QR-код на экране, чтобы загрузить приложение для быстрого подключения и настройки для устройств iOS и Android.

ВАЖНО! Новые продукты AnyCast поддерживаются EZMira. Если вы подключите свой ключ и обнаружите, что штрих-код в главном меню не связан с EZMira, это означает, что ваш ключ еще не поддерживает EZMira.

Видеоруководство

Подпишитесь на наши полезные видеоролики, чтобы узнать больше о зеркалировании с помощью AnyCast.

В конструкция

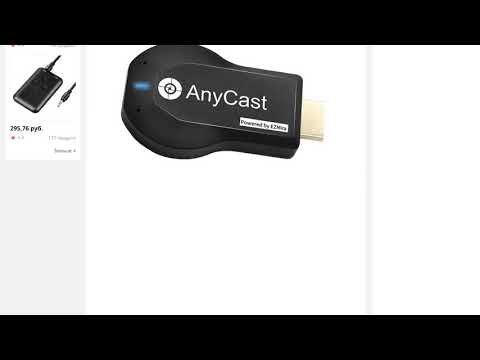

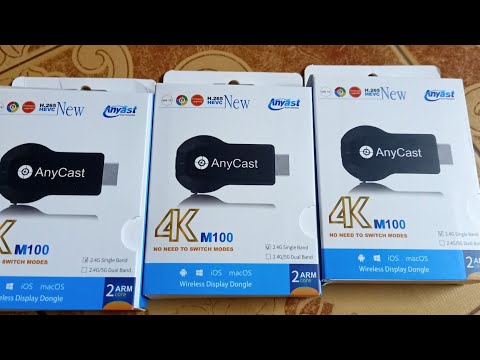

AnyCast M100 — это беспроводной приемник дублирования экрана, который поддерживает отображение 4K Ultra HD. Не меняя режимы, пользователи могут легко транслировать/отражать видео/игры с маленького экрана устройства на большой экран. AnyCast M100 поддерживает зеркалирование нескольких ОС, включая Windows, macOS, Android и iOS, зеркало приложений Google Home, зеркалирование приложений EZMira. Время от времени предоставляется бесплатная прошивка для совместимости с современными устройствами. Пожалуйста, следуйте приведенному ниже руководству пользователя, чтобы завершить настройку.

Установка оборудования

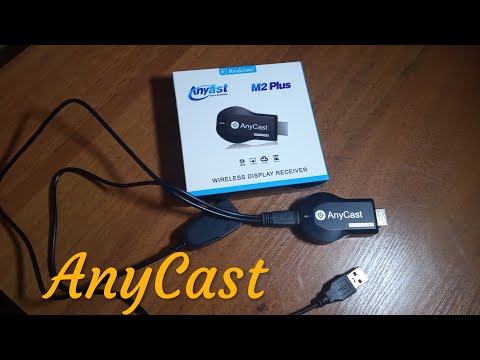

1. AnyCast к модулю Wi-Fi

Подключите порт micro USB модуля Wi-Fi к порту micro USB ключа.

2. AnyCast для питания

Подключите порт USB модуля Wi-Fi типа A к порту внешнего адаптера питания 5 В/1 А.

3. AnyCast на телевизор/проектор/монитор

Подключите порт HDMI адаптера к входам HDMI телевизора/проектора/монитора.

4. Выберите источник

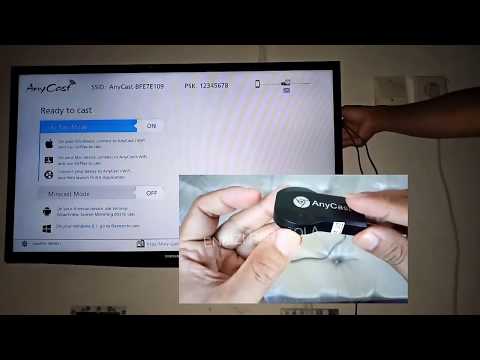

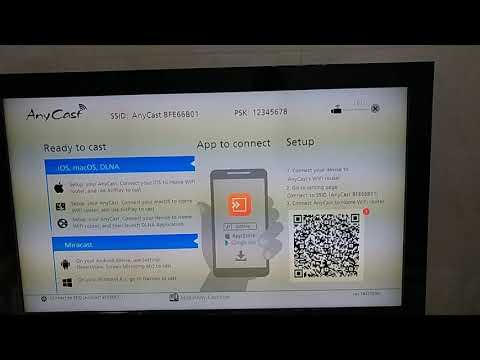

Выберите правильный источник HDMI, который был подключен к адаптеру. Отображение главного экрана AnyCast (см. ниже).

AnyCast в Интернет

1. Отсканируйте QRCode для подключения к Wi-Fi

1.1 Включите приложение EZMira на смарт-устройстве. Нажмите «Приложение EZMira» и выберите «Сканировать QR-код для подключения к Wi-Fi».

1.2 Отсканируйте QRCode на экране телевизора и подождите несколько секунд.

1.3 Нажмите значок «Готово» после подключения AnyCast к вашему телефону через Wi-Fi. Страница настройки Wi-Fi откроется автоматически.

1.4 Выберите домашний Wi-Fi и введите пароль для подключения.

Примечание. Если страница настройки Wi-Fi не открывается автоматически, воспользуйтесь способом 2 или 3.

2. Подключите Wi-Fi через Bluetooth (только 5 ГГц)

2.1 Включите Bluetooth на смарт-устройстве.

2.2 Включите приложение EZMira и коснитесь опции «Приложение EZMira».

2.3 Коснитесь значка Bluetooth.

2.4 Устройство AnyCast отображается на странице настройки Wi-Fi.

2.5 Нажмите AnyCast SSID, чтобы создать Wi-Fi-соединение между смарт-устройством и ключом.

2.6 Выберите домашний Wi-Fi и введите пароль Wi-Fi.

2.7 Нажмите «Подключиться», и ключ подключится к Интернету.

Примечание. Wi-Fi-соединение между ключом и устройством может разорвать после создания интернет-соединения.

3. Подключитесь к Wi-Fi из браузера

3.1 Подключите ваше устройство к AnyCast SSID через Wi-Fi (SSID и пароль отображаются на экране телевизора) Нажмите «Интернет» на странице настройки 9.0006

3.4 Выберите домашний Wi-Fi и введите пароль Wi-Fi для подключения. Нажмите «Приложение EZMira» и выберите «Сканировать QR-код для подключения к Wi-Fi».

1.2 Отсканируйте QRCode на экране телевизора и подождите несколько секунд.

1.3 Нажмите значок «Готово», как только смарт-устройство подключится к AnyCast.

1.4 Нажмите «Обнаружить» в нижней части приложения EZMira.

1.5 Коснитесь значка зеркала в правом верхнем углу.

1.6 Выберите опцию «НАЧАТЬ СЕЙЧАС» для зеркалирования.

2. Зеркалирование Miracast

2.1 Включите приложение EZMira и нажмите «Подключиться».

2.2 Включите Android Miracast и выберите SSID устройства

2.3 Подключитесь к AnyCast и начните зеркалирование

Примечание. Зеркалирование Miracast доступно только для устройств, поддерживающих Miracast.

3. Зеркалирование приложения Google Home

3.1 Загрузите приложение Google Home из Google Play Store.
3.2 Включить функцию USB-модема мобильного телефона (см. Зеркало USB-модема).
3.3 Включите приложение Google Home и выберите «Учетная запись» для входа в учетную запись Google.
3.4 Подождите около 30 с, прежде чем появится AnyCast.
3.5 Выберите AnyCast-xxxxxxx и начните зеркальное отображение.

Примечание. Убедитесь, что AnyCast и смарт-устройства подключены к одному и тому же Wi-Fi-маршрутизатору.

Зеркало iOS/macOS

Подключение устройства iOS/macOS к AnyCast SSID через Wi-Fi
Включите дублирование экрана/дублирование Airplay.
Нажмите AnyCast SSID, и экран устройства iOS/macOS отобразится на экране телевизора.

Зеркало Windows

1. Зеркальное отображение Miracast (доступно для Windows 8.1 и Windows 10)

1.1 Нажмите сочетание клавиш «Win+P» на клавиатуре.

1.2 Выберите «Подключение к беспроводному дисплею».

1.3 Выберите AnyCast SSID для подключения.

2. Зеркальное отображение EZMira

2.1 Загрузите EZMira с https://any-cast.com/pages/download-ezmira-for-windows и установите приложение EZMira на свой компьютер.

2.2 Включите Windows Wi-Fi и подключитесь к AnyCast SSID (SSID и пароль отображаются на экране телевизора).

2.3 Включите приложение EZMira и выберите опцию «Поиск устройства».

2.4 Выберите устройство AnyCast, и экран ПК с Windows будет автоматически отражаться на телевизоре.

Примечание. Отключите брандмауэр Windows/антивирусное ПО/компьютерное программное обеспечение, если не удалось найти устройство, и повторите попытку.

Зеркало браузера Chrome

Убедитесь, что ноутбуки и AnyCast подключены к одному и тому же маршрутизатору.
Включите Google Chrome.
Коснитесь встроенной опции «Трансляция» в правом верхнем углу браузера.
Выберите «Cast Tap» или «Cast Desktop», нажав «Select Source».
Коснитесь SSID AnyCast для зеркалирования.

Настройка AnyCast

Интернет: подключение к домашнему маршрутизатору для доступа в Интернет.

Разрешение: изменение выходного разрешения AnyCast.

Язык: изменение языка отображения AnyCast. Изменение каналов Wi-Fi (2,4G/5G)

AirPlay: изменение режима зеркалирования для интеллектуальных устройств iOS (Зеркало только для iOS 10.x; Зеркало+потоковая передача для iOS 11.x и выше)

Обновление: обновление AnyCast Persdware Версия

Перезагрузка: перезапустить AnyCast

Сброс на заводской по умолчанию: сбросить Anycast

Полная помощь в использовании AirPlay и Miracast

Учените ваши телефоны.
