Как спаять кабель HDMI: подробная инструкция

Разобранный коннектор HDMI кабеля

Нередко случается так, что кабели HDMI входят из строя. Автор статьи одно время работал продавцом-консультантом в магазине бытовой техники,  поэтому не понаслышке знает, насколько они ненадежны в местах, где находятся разъемы, то есть концы кабелей.

Эти провода очень плохо переносят изгибы и регулярные переустановки. В идеале, их нужно поставить, и не трогать совсем, но на практике мы часто подключает к ТВ ноутбуки и прочую технику, и HDMI, хочешь-не хочешь, начинает страдать.

Если у вас случилось так, что сигнал кабель передавать перестал, но в запасе имеется другой, с которого можно снять рабочие коннекторы, то вам осталось узнать, как спаять кабель HDMI, и продолжить пользоваться всеми преимуществами цифрового телевидения. Ну, или сбегать в магазин за новым – кому что!

Зачем паять кабель

У многих читателей может возникнуть резонный вопрос – зачем вообще связываться с пайкой, когда за вполне скромные деньги можно пойти и купить новый, на что мы ответим следующее:

Новый HDMI кабель

• Во-первых, не всегда имеется под боком магазин, в котором можно приобрести такую продукцию, и не всегда такие магазины открыты – особенно актуально для сел и небольших поселков.
• Во-вторых, не каждый жаждет купить дешевый кабель, особенно если до этого стоял хороший – согласны, что пример спорный, но все-таки.
• В-третьих, представьте ситуацию, что у вас уже имеется два кабеля, и у обоих по одному сломанному и по одному рабочему коннектору. Почему бы не взять, и не сделать один рабочий кабель, не тратя при этом денег? Это и интересно и экономично!
• В-четвертых, длины имеющегося HDMI кабеля может вам банально не хватать, и вы захотите его удлинить. Ну, или коннектор просто не проходит в отверстие в стене и вам не хочется это самое отверстие расширять.

В общем, причин может быть сколько угодно, так как ситуации, порой, складываются самые непредвиденные.

Как понять, что причина неисправности в кабеле

На фото показана типичная проблема HDMI – сломанный разъем искривлен, что часто случается под действием собственного веса кабеля или при монтаже ТВ на кронштейн, где ему просто не хватает места

Каким образом может проявляться проблема с неисправным кабелем:

Не путайте с этим – это что-то с вашей спутниковой антенной

• Телевизор выдает на экране надпись: «Нет видеосигнала»;

Шумы на изображении

• Изображение нечеткое, покрытое шумами, с возможным смещением цвета в сторону синего, красного или зеленого;

Изображение заменили линии и полоски

• Вместо привычной картинки телевизор выдает вам вот такие артефакты в виде полос квадратиков и прочих узоров;

Когда телевизор молчит

• Изображение на месте, но отсутствует звук.
• Также возможны и другие симптомы, но суть одна – в первую очередь всегда проверяются на работоспособность кабели, а уж потом техника.

Выбран не тот вход

Не подумайте, что мы издеваемся, но действительно, очень часто, неопытные пользователи не могут понять, что изменен активный вход на телевизоре. Так что если вы видите вот такой снег на экране, то берите пульт, ищите кнопку смены входов (не знаете ее «в лицо», загляните в инструкцию), которая может называться «Input», «TV\IN», «Source» и прочее. Далее выбирайте из предложенного списка нужное.

Если вы хоть раз держали подобный кабель в руках, то должны знать, что его «тело» сделано достаточно прочным и гибким, поэтому, если на нем отсутствуют видимые повреждения, проблема может быть связана только с разъемами. Как точно убедиться в неисправности?

Вот краткая, но действенная инструкция:

• Первым делом попробуйте немного пошевелить разъем, воткнутый в телевизор.
• Если ничего не происходит, то вытащите HDMI и воткните его обратно – иногда такие меры помогают восстановить изображение и звук, так как нередко случается так, что отсутствует нормальный контакт.
• Следующий шаг – сменить кабель и вход, например, подключить тюльпаны, которыми до сих пор оснащается большинство видеотехники. Если изображение восстановилось, то можно делать выводы.
• Сделайте визуальный осмотр разъемов – они могут быть искривлены или вообще оторваны. Тут сразу снимаются все вопросы.

Бывает и так

Совет! Разъем HDMI «мама», который установлен на ТВ и ресиверах ломается очень редко, чаще всего проблема происходит именно с кабелями, хотя провести визуальный осмотр и этих элементов не помешает.

Ремонтные работы

Давайте, наконец-таки, перейдем к самой интересной части нашей статьи, узнаем, что такое распайка HDMI кабеля, и как выполняется ремонт.

Инструменты

Для выполнения работы на не потребуется много инструментов, и найдутся необходимые у многих, кто хоть как-то знаком с электроникой.

Измерительное оборудование

• Мультиметр – с его помощью мы будем проверять работоспособность каждого контакта и его расположение;

Удобный и достаточно мощный паяльник

• Паяльник – назначение, думаем, и так всем ясно, главное – наличие острого жала, ведь все контакты расположены очень близко друг к другу;

Берите  вариант с толстыми лезвиями

• Канцелярский нож – понадобится при снятии изоляционной оболочки со старого разъема;

Для удобной работы

• Кусачки – понадобятся, чтобы обкусить старое соединение;

Качественная изоляция

• Термоклей – нужен не только для изоляции, но и фиксации тонких проводков;

Зажим для пайки

• Не помешает наличие зажима для пайки. Цена на данное приспособление невысока, но приобретать его при отсутствии нецелесообразно – проще купить новый кабель. Паять же без него будет достаточно сложно, хотя можете сообразить что-то схожее по функционалу из подручных предметов.

Естественно понадобятся расходники для пайки – припой и флюс.

Начинаем пайку

Итак, сам HDMI кабель состоит из 19 проводков, которые бывают попарно экранированные и отдельные. Подробно распайка кабеля HDMI показана на фото ниже.

Распиновка HDMI кабеля

Наша задача подпаять каждый проводок к соответствующему контакту.

Выполняем следующие действия:

Снимаем кожух

• Приступаем к разборке разъема кабеля. Для этого берем канцелярский нож и с ребра, по шву, прорезаем внешнюю полимерную оболочку исправного разъема, которая и создает жесткость этого элемента.

Совет! Поломанный разъем можно не мучить, а просто откусываем его кусачками и зачищаем все провода.

Откусываем провод

• Как видите, под оболочкой скрывается термоклей, который полностью покрывает концы проводков и контактную площадку. Чтобы внести ясность и не запутать читателя, мы уточним, что собираем из двух нерабочих кабелей один целый.
• Далее нам потребуется отсоединить рабочий штекер от кабеля при помощи кусачек. Делайте это аккуратно, держась за провод, а не коннектор.

Очищенный разъем

• Далее при помощи того же ножа снимается слой термоклея. Как видно их фото выше, HDMI распайка кабеля определяется не так и сложно – по цветам изоляции. Однако такой метод подходит далеко не всегда, точнее только тогда, когда ремонтируются одинаковые кабели. При необходимости вы можете отыскать в интернете стандартную схему, которая поможет вам в работе.

Процесс пайки

• Для того чтобы определить куда паять провод берем мультиметр и выставляем его в режим прозвонки. Ставим один щуп на рабочий контакт разъема и ищем среди зачищенных проводов его выход.
• После этого берем провод и припаиваем его к контакту в соответствии с тем, как стоял щуп на рабочем разъеме.

Проверка целостности контакта разъема

• После припаивания всех проводов таким методом нужно прозвонить все контакты «нового» разъема, чтобы  удостовериться, что контакты никак не зацепили друг друга, и сигнал будет проходить правильно.
• Работа это достаточно нудная и длительная, поэтому будет интересна, пожалуй, только любителям радиоэлектроники.

Новый слой термоклея

• После того как вы убедились, что все функционирует нормально, разъем необходимо тщательно заизолировать и придать ему некоторую жесткость, чтобы напаянные проводки не оторвались в процессе эксплуатации.
• Использовать для этого мы будем тот же термоклей, что и был установлен на разъеме изначально. Наносится он при помощи паяльника на все контактные соединения. Делать это нужно очень осторожно, чтобы случайно не отпаять проводки. Поверьте, под слоем термоклея спаять все снова будет затруднительно.

Полностью покрытое термоклеем соединение

• Наносим термоклей достаточно толстым слоем, и покрываем им все провода, вплоть до основной изоляции кабеля, стараясь выдержать правильную форму.

Готовый результат

• После этого даем ему затвердеть и дополнительно обматываем все слоем изоленты – черный цвет будет смотреться лучше.

На этом все. Кабелем можно начинать пользоваться. Как видите ничего сложного, в принципе, нет! Аналогичным способом можно будет соединить два конца кабелей, которые нужно спаять в один, чтобы удлинить.

Работа с изделием, которое потребовалось разрезать, чтобы просунуть в узкое отверстие будет еще легче, так как не будет необходимости прозвонки каждого провода – просто спаиваем все проводки по цвету изоляции, и тщательно затем изолируем.

Вот так можно сделать своими руками из двух нерабочих проводов один целый HDMI — распиновка кабеля при этом имеет решающее значение. Прикрепленное к статье видео поможет лучше разобраться в теме.

Ремонт кабеля HDMI своими руками и советы по выбору нового кабеля

Здравствуйте, друзья! Сегодня проведем ремонт кабеля HDMI своими руками и приведем советы по выбору нового кабеля. Стандарт HDMI давно и уверенно вошел в нашу жизнь и позволяет весьма удобно подключать компьютер к телевизору или телевизор к ноутбуку.

В чем особенность кабеля HDMI

Надо отдать должное, разработчики HDMI предусмотрели возможность «горячего» подключения, по распиновке кабеля HDMI 2.0 видим контакт «Hot plug detect». Так что формально ответить на вопрос «можно ли подключить HDMI на горячую?» можно ответить «Да, можно», но это при условии, что видео кабель HDMI сделан качественно, с малым сопротивлением заземляющей оплетки. В китайскихшнурах HDMI не всегда это реализуется – нужно проверять внимательно и не покупать тонкие кабели HDMI. Особенно этим страдает кабель HDMI метров 10 и выше.

Если Вы не уверены в качестве Вашего кабеля HDMI, то лучше отключите питание двух устройств, которые нужно соединить через кабель HDMI, потом подключите кабель, а затем можно включать оба устройства.

Распознавание источника сигнала при этом обычно происходит автоматически – может понадобиться настройка разрешения экранов и все готово – это большое достоинство стандарта HDMI.

А Вы знали, что производители устройств HDMI выплачивают лицензирующей организации по 4 цента за каждое устройство и 15 центов, если не указали логотип HDMI на корпусе устройства? Вот и я не знал.

Почему приходится проводить ремонт кабеля HDMI своими руками

Недостатком кабеля HDMI является достаточно слабый разъем. На фото ниже видно, что происходит с кабелем HDMI  2.0 при частой эксплуатации.

Видно, что под своим весом прямой разъем кабеля HDMI изгибается и перестает работать. Часто неисправность проявляется так: нет звука через кабель HDMI, пропадает изображение через кабель, а звук есть.

Сегодня посмотрим, что можно сделать, чтобы не покупать кабель HDMI, а отремонтировать старый кабель своими руками. Обычно разъем залит пластиком или резиновой субстанцией. Ее нужно аккуратно разрезать по шву скальпелем.

Снимаем корпус разъема HDMI и видим сразу общий провод на корпус разъема. Такое решение конечно не идеальное, но допустимое в дешевых китайских кабелях HDMI.

Снимаем металлический экран разъема HDMI, отщелкнув его.

На фото видно, что разъем буквально рассыпался при разборке.

Мелкий пластик  — это разделяющая пластинка контактов внутри разъема. Если она вывалилась у Вас тоже, то легче просто не ремонтировать такой разъем, а купить и припаять новый разъем. Если пластинка у Вас осталась целая, то продолжайте ремонт кабеля HDMI дальше – нужно пропаять контакты разъема, потому как пайка на них часто трескается и сигнал пропадает.

Сборку разъема HDMI производим в обратном порядке. Корпус разъема одевается назад и закрепляется термоусадкой 25 мм.

Если Вам некогда ремонтировать кабель своими руками или нет в наличии, например, паяльника и флюса, то можно купить новый кабель HDMI – HDMI.

Советы по выбору нового кабеля HDMI

Вот несколько советов по покупке нового кабеля:

Совет 1: Берите дорогой и качественный брендовый кабель HDMI.

Совет 2: Если нет денег на бренд, выбирайте дешевый китайский кабель HDMI но желательно потолще – так будет больше вероятность хорошей заземляющей оплетки и нормальной толщины сигнальных жил.

Совет 3: По возможности берите HDMI кабель с поворотным разъемом – если согнуть кабель  в определенном положении, то он держит форму и не создает лишней нагрузки на разъем в устройстве.

Всем удачи. Мастер Пайки с Вами на форуме.

Как удлинить HDMI сигнал? — Статья из Блога 1-TECH

Ситуация, при которой требуется удлинить шнур HDMI, случается достаточно часто. Это может быть при:

— незапланированном изменении размещения мебели в помещении;

— вынужденном переносе мультимедийной аппаратуры в другое место;

— добавлении одного или более дисплеев;

— профессиональных или других специфических задачах.

Когда клиенты задают нам вопрос можно ли и как удлинить HDMI кабель, то в этом вопросе их интересует не просто соединить между собой два аппарата, главное при этом, сохранить высокое качество картинки.

Здесь, конечно же, нет ничего не возможного, важно только понимать основные ключевые моменты.

 Как мы уже писали ранее, кабель HDMI в стандартном исполнении гарантирует качественную передачу сигнала при максимальной длине до 5 метров. Но есть специальные длинные кабели длиной 10, 15 и 20 метров, которые, конечно, смогут передать сигнал на эти дистанции, но далеко не у каждого длинного кабеля на другом конце будет исходное высокое разрешение видео. У наших кабелей XL серий качество FullHD или UltraHD гарантировано передаётся до 20 метров.

Когда же необходимо только лишь «нарастить» длину HDMI шнура, тогда подойдёт проходной адаптер HDMI гнездо-гнездо (мама-мама). Либо использовать вторым кабелем — удлиняющий провод штекер-гнездо (папа-мама). При этом нужно помнить, что 100% качество сигнала сохранится при общей длине в пределах 5-ти метров, а в случае использования кабелей серии XL – в пределах 20 м.

А можно ли удлинить HDMI кабель, если «нарастить» нужно больше?

Например, к 20-ти метровому кабелю добавить ещё 10-ти или 15-ти метровый = 30 или 35 метров, соответственно.

Ответ: Можно! Но тогда понадобится линейный усилитель-корректор линии HDMI (репитер). Такие линейные усилители часто имеют возможность подключить к ним внешний блок питания (размером как зарядное устройство мобильного телефона) и позволяют настроить качество сигнала благодаря встроенному эквалайзеру.

При этом, очень часто случаются ситуации, когда нужно передать сигнал HDMI дальше, чем позволяет возможность кабеля (даже двух). Это могут быть разные дистанции от 30-1000 метров и более. Такие задачи прекрасно решаются активными устройствами-удлинителями HDMI.

Разберём их основные категории:

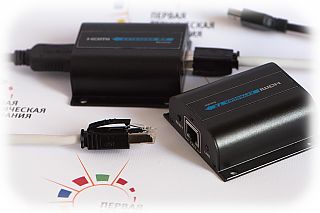

• Удлинители HDMI по кабелю Витая пара — Это самый доступный и популярный тип устройств удлинения, который позволит удлинить сигнал HDMI витой парой и вместе с ним ИК-сигнал управления аппаратурой на дистанцию до 120. А при условии каскадирования обычным Ethernet свитчем дистанция может быть увеличена в несколько раз. Возможность каскадного подключения имеется далеко не у каждой модели удлинителя HDMI, наличие которой указано в технических параметрах. Так же популярны устройства, как 2 в 1, сочетающие в себе удлинитель HDMI по витой паре и сплиттер (делитель), которые передают один сигнал на несколько HD экранов по патч-кордам 5-ой или 6-ой категории.

       Очень удобны встраиваемые удлинители в виде настенной розетки, которые выпускаются в двух стандартах: европейском (квадрат 86х86 мм) и американском (прямоугольный 114х70 мм) под соответствующие монтажные коробки.

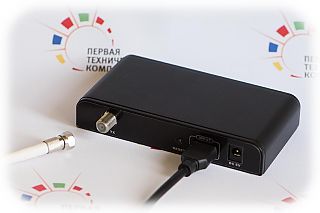

• Удлинители HDMI по коаксиальному кабелю имеют возможность передать сигнал на длину до 300 метров. Даже при разветвлении антенного кабеля можно передавать сигнал на несколько устройств отображения (телевизор, проектор, монитор и т.п.). В технических характеристиках содержится какие антенные делители необходимо использовать и какие другие дополнительные сигналы могут передаваться вместе с HDMI. Использовать одновременно один коаксиальный кабель для удлинения HDMI и для эфирного или спутникового ТВ не получится. Нужно выбрать, что нужнее или протянуть ещё одну линию.

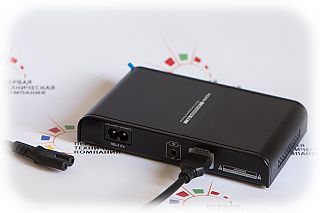

• Удлинители HDMI по силовым линиям приходят на помощь в случаях, когда кроме уже проложенных кабелей питания 220 Вольт, нет возможности проложить другие кабели и тогда сигнал HDMI пойдёт по силовой линии. Главное условие – общая линия для соединяемых устройств, коммутируемая одним автоматическим выключателем. Максимальная длина передачи HDMI сигнала может достигать до 300 м и так же может разделяться на несколько (до 4-х) дисплеев и т.п. устройств отображения.





• Удлинители HDMI по оптоволокну – это самые дальнобойные из всех HDMI удлинителей, но и с соответствующим ценником. Зато, им нет равных, например, при передаче сигнала на светодиодный экран, размещённый в другом здании или на другом конце улицы, и т.п. При передаче по одномодовому волокну дистанция составляет до 1 км, а по многомодовом, до 300 метров.

       Так же популярны оптические удлинители в компактном кабельном корпусе.



• Беспроводные удлинители HDMI набирают всё большую популярность, т.к. позволяют осуществить соединение без использования дополнительных проводников. Такое реш
• ение — не из дешёвых, но зато максимально удобное и быстрое. Такой способ коммутации для отображения гарантированно качественной стабильной картинки требует условия прямой видимости либо наличие тонких деревянных перегородок.
• Непреодолимым препятствием являются только железобетонные стены и перекрытия, которые сильно заглушают сигнал.

       Последнее время набирают популярность компактные беспроводные удлинители — стики. Их называют так потому, что их приемная часть (на стороне телевизора, монитора и т.п.) напоминает USB-флешку.

Все описанные виды усилителей и удлинителей мы перечислили в порядке увеличения их стоимости.

Заказывая такое решение у наших специалистов, убедительно просим давать наиболее полную информацию о месте, дистанции, условиях размещения и свойствах соединяемой аппаратуры. В результате, будет дан исчерпывающий ответ-предложение лучших вариантов моделей удлинителей HDMI в сочетании минимальная стоимость — максимально широкий функционал.

Некоторые виды кабелей в разрезе | Полезные статьи

Если с внутренним устройством распространенных бытовых кабелей и проводов всем все более-менее ясно (проводники, каждый в индивидуальной изоляции и все они в общей изоляции, чаще всего ПВХ), то с внутренним устройством дорогостоящих кабелей USB, HDMI и VGA знакомы не все, а экспериментировать не получается, поскольку придется испортить недешевое изделие. На самом деле такой кабель в разрезе мало чем отличается от обычных электрокабелей.

Внутреннее устройство кабеля USB

Рисунок 1. Строение кабеля USB USB-кабели используются для доставки электропитания на периферийные устройства, не имеющие собственного источника питания. Поэтому usb-кабель в разрезе представляет собой тандем из пары не свитых проводов, на контакты которых подается напряжение в 5 В. Точнее, на один провод поступает питание, а другой остается нулевым.

Два остальных провода используются для передачи данных. Это свитая пара, передающая данные в обоих направлениях. Как правило, за питание отвечают черный и красный провода, а за информацию — белый и зеленый.

Помещается все это чаще всего в оболочку из ПВХ.



Внутреннее устройство кабеля HDMI

Рисунок 2. Строение кабеля HDMI Если посмотреть на hdmi-кабель в разрезе, можно увидеть, что он состоит из таких частей:

• наружная оболочка;
• экранирующая оплетка из проволоки с медной неизолированной жилкой для пайки;
• экран, выполненный из алюминиевой фольги;
• тонкая полипропиленовая оболочка;
• экранированные витые пары, как правило пятой категории, имеющие волновое сопротивление в 100 Ом; экран каждой витой пары снабжен внешней изоляции и проволокой для пайки;
• неэкранированная витая пара, предназначенная для сигнала SDA SCL;
• отдельные проводники питания и для управляющих сигналов.

Этот кабель в разрезе является одним из самых сложных среди всех распространенных на данный момент, но это не удивительно, ведь HDMI является универсальным для передачи видео-, аудио- и прочих сигналов.



Внутреннее устройство кабеля VGA

Кабели VGA прекрасно подходят для подключения компьютерных мониторов, плазменных панелей, проекторов и прочих устройств с интерфейсами VGA. Здесь vga-кабель в разрезе представляет собой 14 проводников, разделенных на разъемы HD15, снабженных позолоченными контактами и винтами для фиксации.

Распространены кабели VGA, состоящие из трех коаксиальных кабелей, двух наборов из витых пар и семи одиночных проводников, предназначенных для передачи сигналов синхронизации.

Рисунок 3. Строение кабеля VGA



Распиновка HDMI разъема | HelpAdmins.ru

Распайка hdmi разъема

19-контактный разъем интерфейса HDMI был специфицирован в самом начале первого десятилетия нового века и предназначен для передачи высококачественных мультимедиональных сигналов. По сравнению со своими функциональными аналогами HDMI не только поддерживает передачу многоканальных сигналов звукового сопровождения, но и обладает несколько меньшими габаритами, что делает его очень привлекательным не только для стационарной техники, но и для использования в ноутбуках и иных переносных устройствах.

Основные характерные черты разъема

Разъем HDMI реализует классическую несимметричную двухкомпонентную схему и содержит панельную часть, выполненную в виде розетки, к которой подключается кабельная вилка. Несмотря на внешнее сходство с USB они не совместимы между собой за счет наличия на вилке HDMI большого ключевого выступа в форме характерной выштамповки. Кроме механической блокировки этот элемент определяет полярность соединителя.

Внешний вид HDMI разъема

С учетом фокусной области применения разъем обеспечивает коммутацию четырех групп экранированных симметричных цепей для передачи цифровых видеосигналов (экран из алюминиевой фольги), отдельных проводов служебных данных и питания.

Нумерация контактов в HDMI разъеме

Распиновка hdmi разъема представлена в таблице. Цвета групп у разных производителей могут отличаться.

Номер контакта	Назначение	Цвет провода	Примечание
1	Видеосигнал 2+	Белый	Красная группа
2	Видеосигнал 2 экран	Экран
3	Видеосигнал 2-	Красный
4	Видеосигнал 1+	Белый	Зеленая группа
5	Видеосигнал 1 экран	Экран
6	Видеосигнал 1-	Зеленый
7	Видеосигнал 0+	Белый	Синяя группа
8	Видеосигнал 0 экран	Экран
9	Видеосигнал 0-	Синий
10	Такт +	Белый
11	Такт экран	Экран
12	Такт —	Коричневый
13	Служебный сигнал CEC	Белый
14	Утилита	Белый	Желтая группа
15	Сигнал SCL асимметричной шины	Оранжевый
16	Сигнал SDA асимметричной шины	Желтый
17	Земля	Экран	Желтая группа
18	Питание +5 В	Красный
19	Детектор подключения	Желтый	Желтая группа

Изготовление кабеля своими руками

Изготовление кабеля HDMI в домашних условиях не составляет больших проблем. Основные особенности:

• максимальная длина кабеля составляет 10 м;
• hdmi распайка затруднена его небольшими размерами, может потребоваться дополнительная защита кембриком;
• нумерация отдельны контактов розетки производится справа налево, причем в верхнем ряду находятся контакты с нечетными номерами, а в нижнем – с четными.

Сборку самодельного кабеля упрощают розетки hdmi с нумерованными контактами под обжимку.
