Совместимость с HDMI и DVI
HDMI основан на DVI, используя тот же протокол для передачи несжатого видеосигнала. Этот протокол называется TMDS (минимизированный дифференциальный переходный сигнал). Для Вас, как для потребителя, это означает, что любое устройство, использующее соединения DVI, может быть подключено к соединениям HDMI через простой адаптер. Никакого специального электронного волшебства не требуется.

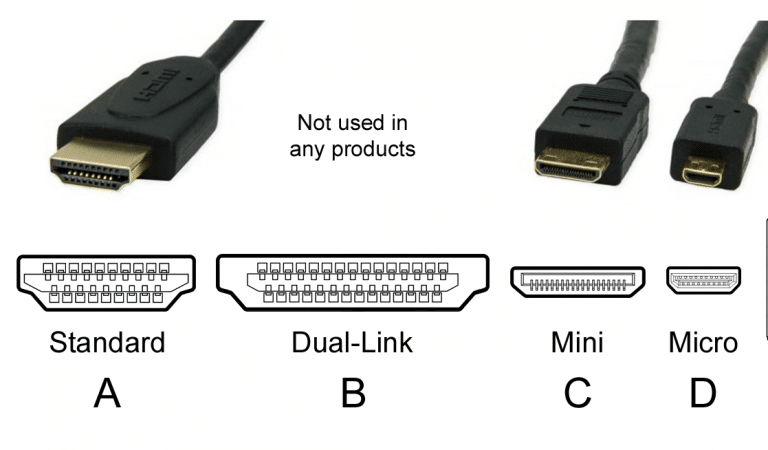

Типы разъемов HDMI
С выходом спецификации HDMI 1.4 появилось четыре различных типа разъемов HDMI. Хотя было бы неплохо придерживаться одного, конечно же это невозможно. Оригинальный HDMI 1.0 имел только два типа; другие были добавлены с тех пор, чтобы удовлетворить потребности промышленности.

HDMI Тип A – Стандартный

Это оригинальный разъем HDMI, выпущенный в версии 1.0. Это 19-контактный разъем для передачи видео и аудио сигналов. Коннектор разъема имеет ширину около 19 мм.

HDMI тип B – расширенный

Стандарт HDMI 1.0 также предусмотрел расширенный 29-контактный разъем, который не был использован. Этот разъем немного шире, чем у типа А, с шириной 21.2 мм.

HDMI Тип C – мини

Разъем «мини» был разработан в HDMI версии 1.3, чтобы приспособить потребность в меньшем соединителе в портативном оборудовании. Мини-разъем имеет ширину 11.2 мм, что составляет около 60% разъема типа А.

HDMI TYPE D – микро

Новейший член семейства разъемов HDMI — это «микро», который был выпущен в версии 1.4, чтобы позволить HD видео подключение для мобильных телефонов и других компактных электронных устройств. Микро разъем шириной всего 6.4 мм, 1/3 ширины оригинального разъема. HDTV на мобильный телефон? Да!

DVI

Хорошо, это не часть семейства HDMI, мы включаем DVI разъем здесь только, чтобы дать Вам визуальное сравнение, в случае, если Вы пытаетесь выяснить, какой же типа разъема у Вас.

Кстати, есть адаптеры и кабели, доступные для преобразования из одного типа разъема HDMI в другой.

Типы HDMI-кабелей
В дополнение к разным типам разъемов для HDMI в зависимости от применения используются несколько различных типов кабелей. Разница не столько в качестве кабеля или его размерах, сколько в его предназначении. Спецификации HDMI содержат требования к рабочим характеристикам кабелей, а не к конкретным размерам, материалам или методам изготовления. Это означает, что Вы можете быть уверены, что, покупая кабель HDMI от качественного производителя, его характеристики будут соответствовать заявленным.
Одна из приятных особенностей кабелей HDMI заключается в том, что каждая проводная пара представляет собой витую пару, что делает их сбалансированными кабелями. Это резко снижает отношение сигнал / шум, что позволяет увеличить длину кабеля без потери сигнала. Фактически, даже при низких уровнях сигнала, которые использует HDMI, Вы можете проложить кабели HDMI на расстоянии 14 метров без заметной потери сигнала.
До стандарта HDMI 1.4 (который был выпущен в мае 2009 года) кабели HDMI были маркированы в соответствии с версией, для которой они были созданы. Тем не менее, версия 1.4 устраняет это, в частности, запрещает включение номера версии на маркировку. Вместо этого кабели HDMI обозначены как принадлежащие к одной из пяти отдельных категорий:

Стандартные кабели HDMI

Разработанный, чтобы удовлетворить потребности большинства домашних приложений. Стандартный HDMI Кабели могут надежно передавать видео 1080i или 720p и объемный звук.

Стандартные кабели HDMI с Ethernet

Отвечает тем же требованиям, что и стандартные кабели HDMI, плюс добавление выделенного канала Ethernet для общего доступа к интернет-соединению между устройствами и сетевыми устройствами.

Стандартный HDMI Автомобильный Кабель

Соответствуют тем же требованиям, что и стандартные кабели HDMI, но предназначены для автомобильной промышленности.

Высокоскоростной кабель HDMI

Разработанный для обработки видео с более высоким разрешением 1080p и выше, включая передовые видео технологии, такие как 3D и 4K.

Высокоскоростной кабель HDMI с Ethernet

Отвечает тем же требованиям, что и высокоскоростные кабели HDMI, плюс добавление выделенного канала Ethernet для общего доступа к интернет-соединению между устройствами и сетевыми устройствами.

Вы должны знать, что все эти кабели довольно хрупкие. При установке в вашем доме или автомобиле избегайте натягивания кабелей или скручивания разъемов. Никогда не подключайте кабели HDMI с помощью пистолета для скрепок, так как защемление кабеля скобой (не говоря уже о проколе) может привести к его повреждению.

Глядя на все это, может показаться немного ошеломляющим, пытаясь выяснить, какой кабель купить для Вашей системы. На самом деле, есть только несколько частей информации, которые Вам нужно знать:
  • Применение кабеля. Используете ли вы его в автомобильной промышленности, с 3D или другим оборудованием, которое не позволяет использовать стандартный кабель? Если это так, это должно быть легко указано в инструкциях по установке вашего оборудования.
  • Возможность Ethernet — Вам нужна возможность Ethernet в кабеле? Очевидно, что если Ваше оборудование не может использовать эту возможность, Вы бы потратили впустую деньги, покупая кабель, который имеет его (хотя он будет работать нормально). Обратите внимание на:
  • Длину кабеля — все зависит от Вас и от того, где Вы собираетесь его установить.
  • Тип разъема — обязательно проверьте оба устройства, которые вы пытаетесь соединить вместе, так как они могут не использовать одни и те же разъемы HDMI; особенно если Вы пытаетесь подключить переносное устройство к стационарному.

С этой информацией все, что Вам нужно сделать, это найти кабель, который отвечает всем этим критериям. Все еще в замешательстве? Вот для чего нужны электронная почта и Служба поддержки. Мы будем рады помочь Вам выбрать правильный кабель для Ваших нужд!

Как выбрать HDMI кабель?

Качество звука и изображения  в телевизоре напрямую зависит от кабеля, передающего цифровой сигнал. Как сделать так, чтобы получить максимальное качество, на которое способна Ваша аппаратура? Чтобы звук, например, был чистым, глубоким и не опережал картинку.

Наилучший вариант соединения цифровой аппаратуры (Smart TV, ноутбук, планшет и т.д.) с сохранением высокого разрешения изображения и максимально чистого звука – это HDMI кабель.

Обычному пользователю сложно разобраться в многообразии версий и правильно подобрать HDMI для своего оборудования. В этой статье специалисты LogicPower максимально простым языком расскажут, какой кабель HDMI подойдет для подключения различных цифровых устройств.

Интерфейс HDMI давно и прочно вошел в нашу жизнь, но не все знают, что означает эта аббревиатура.

HDMI (High Definition Multimedia Interface) — мультимедиа интерфейс высокой четкости.

Кабель HDMI применяют для цифровой передачи высококачественного звука и видео. Оба сигнала передаются одновременно, что очень удобно. Не требуется дополнительных соединений.  Простое подключение, не нужно, как в случае с тюльпанами, искать отдельные порты для каждого цвета разъема.

Разновидности HDMI кабелей

• Standard — дает хорошее качество изображения в  разрешениях HD (720p) и Full HD (1080i). Применяется для DVD, спутниковых приставок, плазменных, ЖК и LED экранов.
• High Speed — высокоскоростной провод с поддержкой почти всех известных видеоформатов, включая Deep Color и 3D
• Standard with Ethernet — применяют для интернет соединений. Скорость передачи трафика – до 100 Мб/с.
• High Speed with Ethernet — универсальный вариант для подключения цифрового телевидения и скоростного интернет-трафика. По спецификации соответствует HDMI 1.4
• Automotive Standard — предназначен для автомобильных мультимедиа систем

Типы разъемов

А – классический интерфейс. Такой разъем чаще всего есть в базовой комплектации бытовой техники. Он отличается достаточно большими размерами. Найти его можно на задней панели современных цифровых ТВ.

С(mini) или D(micro) – уменьшенная версия кабеля. Подходит для подключения смартфонов, планшетных компьютеров, фотоаппаратов, лэптопов и других портативных компактных устройств.

В – вариант с расширенным видеоканалом. Он необходим для трансляции видео в формате Full HD 1080р. Используется только в тех случаях, если такой порт есть в базовой комплектации оборудования.

Е – версия со специальным защитным замком. Он фиксирует кабель при помощи коннектора в момент подключения провода. Применяется в автомобилях и аудиосистемах, где нужна надежная фиксация даже в процессе движения, вибраций.

Важный момент, на который нужно обратить внимание при выборе HDMI – длина кабеля.

В соединённом состоянии от источника информации (DVD или медиа-плеер, приставка Xbox или PS4, компьютер и т. п.) и до устройства отображения (телевизор, монитор, проектор и т.п.) провод не должен находиться в натяжении. Внимание! Длинна HDMI кабеля более 10 метров не регламентируется стандартами. Поэтому не стоит брать кабель с большим запасом, учитывайте, что при передаче сигнала по проводу свыше 10 метров могут возникнуть искажения и затухания сигнала.

Что делать, если необходимая длинна кабеля свыше 10 метров?

Для подключения соединений до 20 метров подойдет кабель HDMI серии XL.

Можно удлинить передачу сигнала по кабелю «витая пара» категории 5/6. Это потребует установки дополнительной розетки рядом с оборудованием. Этот вариант позволяет передавать сигналы на расстояние до 100 метров.

Получить консультацию наших специалистов по подбору HDMI кабеля можно по телефону: 0(800) 309-988

Все, что вам нужно знать о разъемах HDMI

Что такое разъем HDMI?

Разъем HDMI – это жизненно важный аппаратный компонент ввода-вывода (ввода-вывода) во многих современных развлекательных или коммуникационных устройствах. Они позволяют кабелям HDMI передавать несжатые цифровые сигналы от любого подходящего источника аудио-видео (A/V) на ресивер или устройство отображения, к которому он подключен.

В огромном количестве современных домов и офисов можно встретить разъемы HDMI, соединяющие настольные компьютеры с мониторами, телевизоры с приставками, игровые приставки с проекторами и многое другое. Фактически, во всех областях домашних развлечений и коммуникационных технологий на рабочем месте HDMI в настоящее время является одним из самых популярных и распространенных форматов для передачи высококачественных аудио/видеосигналов между источником и дисплеем.

HDMI означает мультимедийный интерфейс высокой четкости. Этот современный формат высокого класса был первоначально разработан в самом начале 2000-х годов с первоначальной целью повышения общего удобства и функциональности существующих стандартов для передачи сигналов HDTV.

До HDMI они в основном ограничивались либо DVI, либо компонентным видео. Первый, предназначенный только для видеоразъема, лучше подходил для своего первоначального использования в компьютерных мониторах. Второй, хотя и был эффективен при передаче HD-сигналов после подключения, требовал от пользователей прокладки до пяти отдельных кабелей, если они хотели, чтобы и видео, и аудио передавать одновременно.

HDMI был разработан как средство объединения этих пяти отдельных кабелей в один. И, после периода интенсивных исследований и испытаний по всему миру, в 2002 году HDMI впервые был представлен в виде линейки имеющихся в продаже кабелей и разъемов. более или менее вариант по умолчанию для передачи аудио/видео сигнала дома и на рабочем месте. В соответствии с первоначальным замыслом разработчиков HDMI теперь позволяет надежно и аккуратно передавать высококачественные аудиовизуальные сигналы между соответствующими проводными устройствами по одному прочному кабелю.

Сами разъемы HDMI функционируют так же, как и любая другая знакомая кабельная система штепсельных вилок и розеток. Действительно, есть заметное внешнее сходство между USB и HDMI, хотя HDMI обычно больше (в следующих разделах мы более подробно рассмотрим формы и размеры).

Как и в случае с большинством других компонентов аудио-видео кабеля, разъемы HDMI различаются по полу и могут быть как штыревыми, так и гнездовыми в зависимости от того, какую сторону интерфейса они должны поддерживать для завершения соединения. И, как это обычно бывает с кабельными вилками и розетками, штыревой разъем HDMI, как правило, будет немного меньше и будет иметь выступающую часть контакта, а гнездовой разъем будет утопленным и немного больше.

В дополнение к этим основным характеристикам штекер/гнездо, существует также ряд различных типов разъемов HDMI, размеров и компоновки, доступных для покупки в Великобритании и по всему миру.

В этом руководстве мы рассмотрим некоторые из наиболее распространенных типов разъемов HDMI, имеющихся в продаже на современном рынке, и посмотрим, какие типы лучше всего подходят для конкретных приложений.

Просмотреть все разъемы HDMI

HDMI характеристики разъема

В целом, разъемы HDMI выделяются среди других типов проводных разъемов и терминалов качеством, пропускной способностью и скоростью аудио/видеосигналов, которые они могут передавать. С тех пор, как в 2002 году были выпущены первые продукты HDMI, стандарт HDMI претерпел ряд изменений и официальных итераций, каждая из которых содержала собственный обновленный набор спецификаций разъемов HDMI.

На сегодняшний день основными версиями HDMI являются:

Версия HDMI (год выпуска)

• HDMI 1.0 (2002)
• HDMI 1.1 (2004)
• HDMI 1.2 и 1.2a (2005 г.)
• HDMI 1.3 (2006)
• HDMI 1.4, 1.4a и 1.4b (2009, 2010, 2011)
• HDMI 2.0, 2.0a и 2.0b (также известный как HDMI UHD) (2013, 2015, 2016)
• HDMI 2.1 (2017)

Вообще говоря, каждая из этих версий обеспечивала последовательное расширение общей функциональности и производительности, поэтому спецификации универсального разъема HDMI постоянно менялись на протяжении всего существования формата до настоящего времени.

Версия 1.2 (2005 г.), например, расширил диапазон разрешений и частот обновления, поддерживаемых HDMI, в успешной попытке популяризировать формат среди владельцев компьютеров. В версии 1.4 (2009–2011 гг.) добавлена ​​поддержка сигналов 4k и совместное подключение Ethernet между устройствами, а в версии 2.0 (2013–2016 гг.) значительно улучшена полоса пропускания видео и частота дискретизации звука, что позволяет одновременно передавать потоковые изображения HDR и динамическую аудио-видео синхронизацию. .

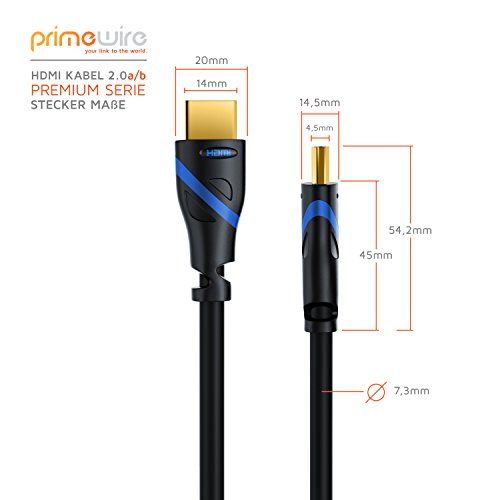

Как выглядит разъем HDMI?

Как упоминалось во вступительной части, разъем HDMI не совсем отличается от разъема USB. В каждом случае вилочные стороны соединителя обычно выступают из концов кабеля и обычно предназначены для вставки в гнездовые соединители, розетки или концентраторы, которые утоплены в подключаемых устройствах.

Однако между USB и HDMI есть несколько заметных физических различий. Полноразмерные разъемы HDMI немного больше, чем стандартные разъемы USB, и они также имеют характерную форму трапеции с противоположными гранями/сторонами слота неодинаковой длины.

На приведенной ниже схеме разъема HDMI показана классическая схема, которую многие люди сразу узнают по панелям ввода-вывода своих телевизоров, игровых консолей и компьютерных мониторов:

Несмотря на то, что доступны кабели и разъемы HDMI различных размеров и конфигураций, те, которые широко распространены в повседневном домашнем или офисном использовании, имеют одну и ту же основную форму и компоновку.

Типы разъемов HDMI

На современном рынке продается несколько различных типов кабельных разъемов HDMI. Хотя все они, по сути, делают одно и то же, обычно они не взаимозаменяемы в каком-либо конкретном приложении или устройстве. Другими словами, вам нужно знать, какой тип разъема вы собираетесь использовать, прежде чем совершать покупку.

В настоящее время имеется пять стандартных типов разъемов для кабелей HDMI, а именно:

• Тип A (стандартный)
• Тип B (двухканальный — в настоящее время не используется ни в одном из основных потребительских товаров)
• Тип C (мини)
• Тип D (микро)

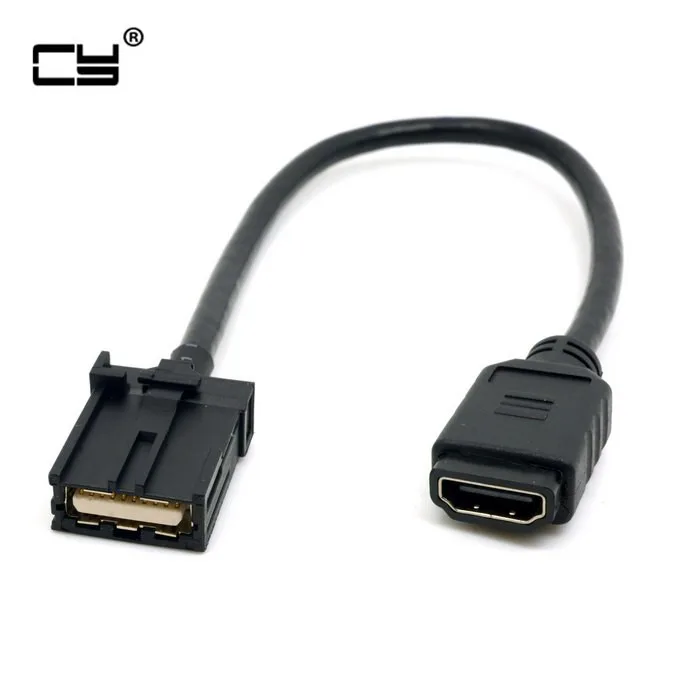

• Тип E (автомобильная соединительная система, в основном разработанная для использования в автомобиле)

Эти различные типы кабельных разъемов HDMI достаточно легко идентифицировать физически из-за их заметно различающихся размеров. Однако, если вы не знакомы со схемами именования подтипов HDMI, диапазон доступных опций на первый взгляд может показаться немного запутанным. Будьте уверены, что для подавляющего большинства приложений дома и на рабочем месте разъемы HDMI типов A, C и D (стандартные, мини и микро) будут единственными версиями, которые вам обычно понадобятся.

Просмотреть все кабели HDMI

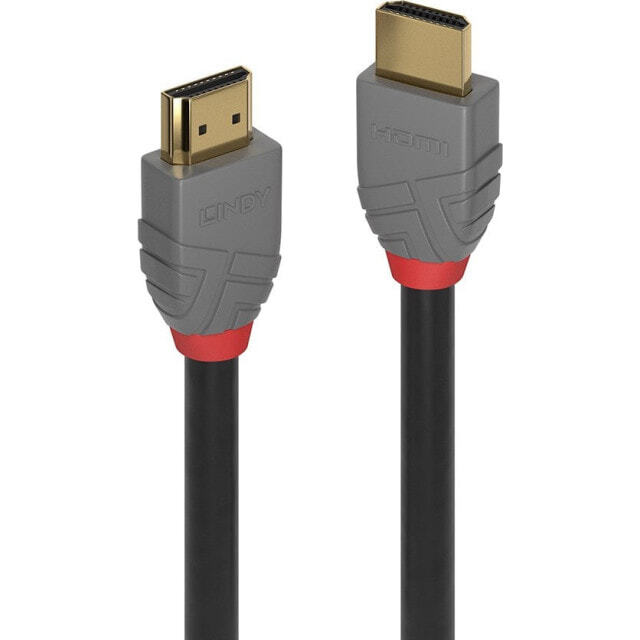

Разъем HDMI типа A

Разъем HDMI типа A — это архетипическая «стандартная» версия HDMI, которую сразу узнают большинство пользователей, и которая по-прежнему является наиболее широко используемой и доступной из пяти текущих размеров разъемов. . Они, безусловно, являются наиболее знакомыми типами разъемов HDMI для большинства людей и встречаются почти во всех марках современных телевизоров, мониторов, игровых приставок и настольных компьютеров.мм × 4,45 мм, в то время как эквивалентные розетки немного больше: 14 мм × 4,55 мм. Как и мини-, и микро-версии HDMI (типы C и D соответственно), тип A представляет собой 19-контактный разъем, предназначенный для передачи аудио-видеосигналов с полосой пропускания от стандартной четкости (SDTV) до 4k UHD

Купить

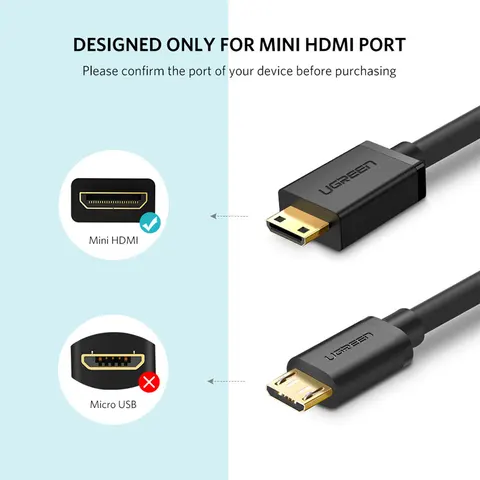

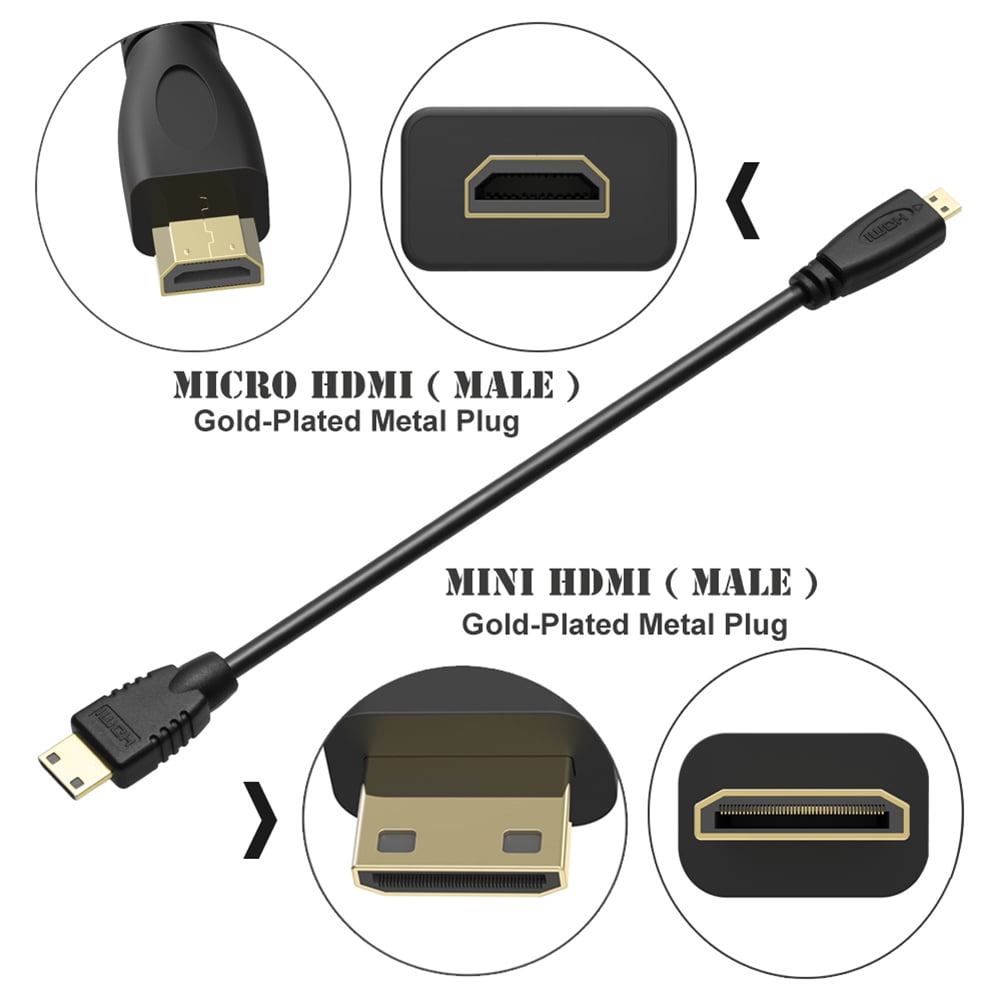

Мини-разъем HDMI типа C

Мини-разъемы HDMI типа C представляют собой меньшую, утонченную версию разъема типа A и очень часто встречаются на различных видах портативного оборудования. навигационные системы. Штекер mini HDMI типа C имеет размеры 10,42 мм × 2,42 мм.

Так же, как и его меньший родственник, разъем micro HDMI, разъемы mini HDMI обладают полной функциональностью стандартных версий типа A в более компактном корпусе. И, также как и версия микро, кабели для формата HDMI mini чаще всего продаются с вилкой mini типа C на одном конце и стандартной вилкой типа A на другом (хотя изделия с разъемами mini и/или micro на каждом конце также доступны при необходимости).

Купить

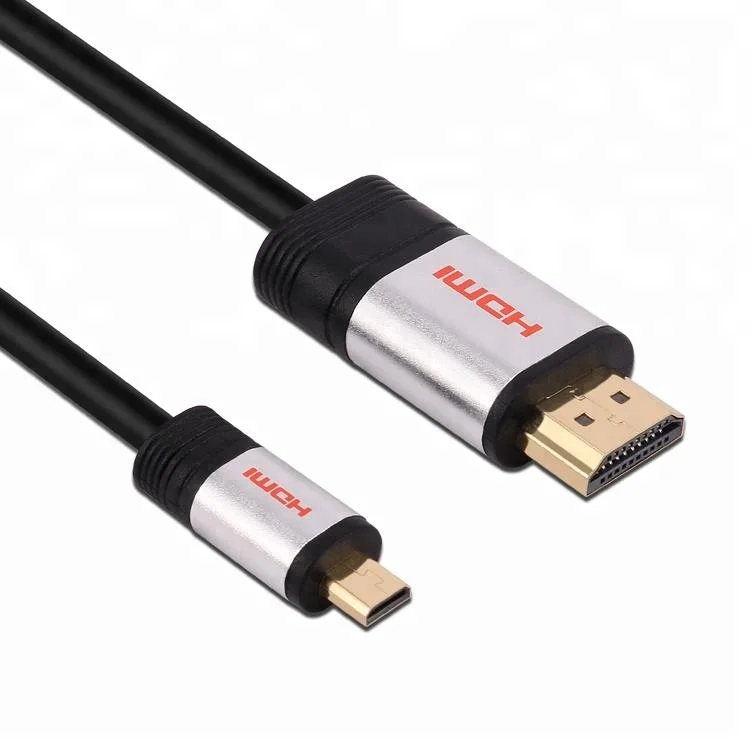

Микроразъем HDMI типа D

Разъемы micro HDMI типа D имеют размеры всего 5,83 мм × 2,20 мм, что делает их общими размерами схожими с разъемом micro-USB и менее чем вдвое меньше стандартного штекера или разъема HDMI типа A. Тип D был разработан специально для подключения аудио-видео в очень маленьких портативных устройствах, таких как мобильные телефоны.

Купить

Гнездовые и штыревые разъемы HDMI

Гнездовые разъемы HDMI обычно встраиваются как в устройство-источник сигнала, так и в принимающее устройство в виде разъемов, предназначенных для подключения кабеля с вилкой. В наиболее распространенной схеме кабель с двумя штыревыми концами одновременно подключается к двум розеткам, обеспечивая прямое проводное соединение между источником и устройствами отображения.

Поскольку гнездовые разъемы HDMI обычно утоплены в корпусах телевизоров, игровых консолей, проекторов, компьютеров и мониторов, а также поскольку они более подвержены деформации при чрезмерном напряжении, чем штыревые разъемы, они более широко продаются в качестве отдельной замены. части.

Штыревые разъемы HDMI, с другой стороны, обычно поставляются в виде фиксированных компонентов на обоих концах почти каждого имеющегося в продаже кабеля HDMI, поэтому во многих ситуациях проще и дешевле заменить поврежденный штекерный разъем, просто заменив его новым. кабель. Однако это не всегда практично: некоторые высококачественные кабели HDMI могут быть относительно дорогими (особенно более длинные и прочные типы), и поэтому во многих случаях может быть значительно дешевле подключить новый штекерный разъем, чем заменить старый. вся кабельная трасса.

Кроме того, многие люди предпочитают прокладывать кабели HDMI за стенами или между этажами здания, и их удаление и повторная прокладка может быть сложным процессом, если кто-то случайно наступит на один из штекерных разъемов и повредит его. По этой причине самые надежные поставщики, у которых есть разъемы HDMI «мама», также предложат ряд эквивалентных компонентов «папа».

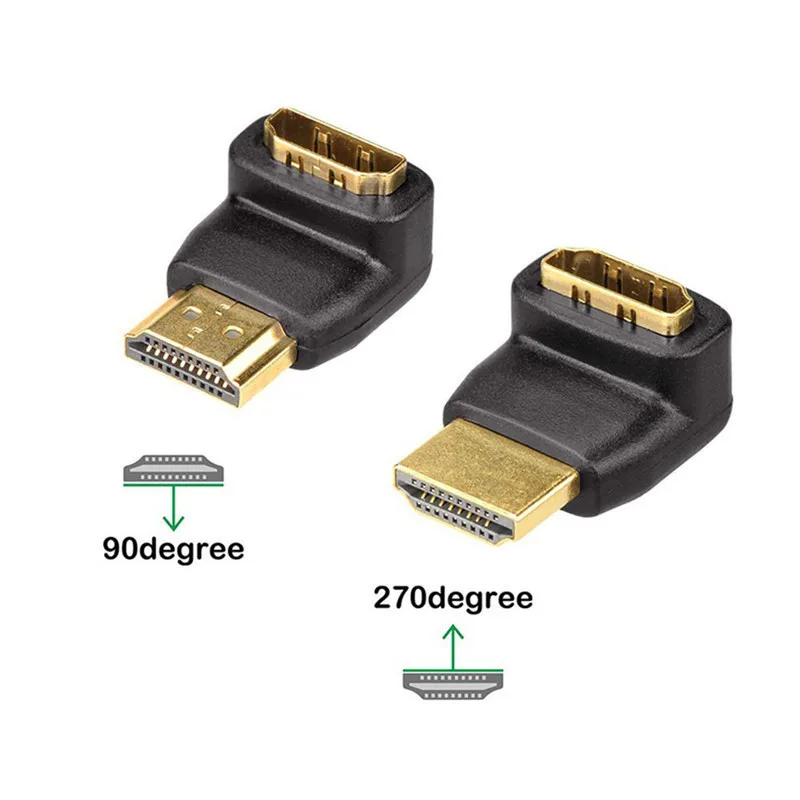

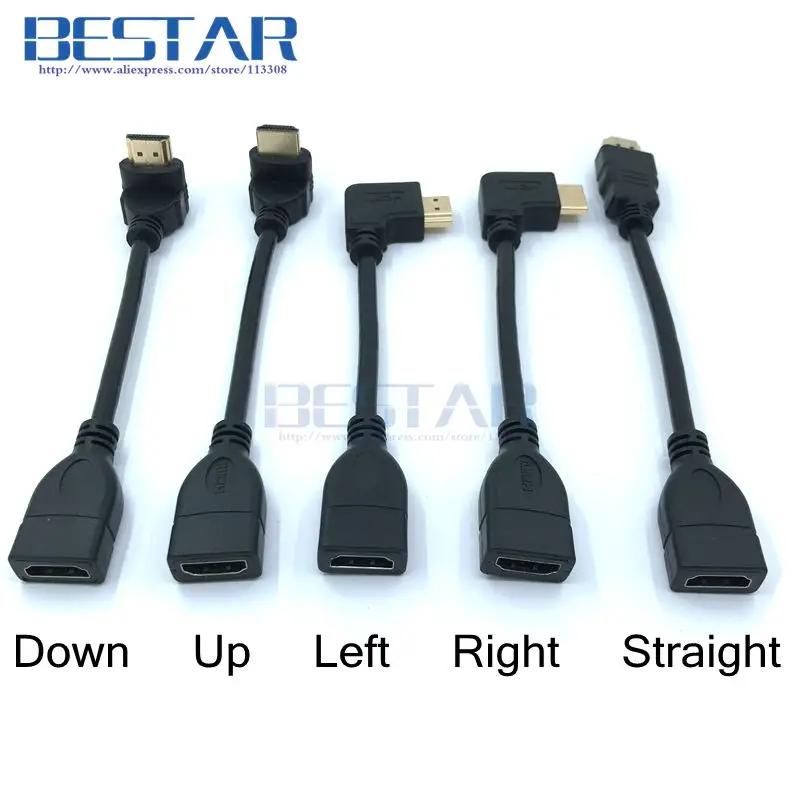

Прямые и угловые разъемы HDMI

При подключении стандартный прямой разъем для HDMI выходит горизонтально из розетки, как стандартный USB-кабель или штекер 3,5 мм. Это наиболее распространенный тип разъема HDMI, который, как правило, подходит для большинства бытовых и рабочих установок.

Однако в случаях, когда пространство непосредственно перед разъемом HDMI ограничено, также можно приобрести прямоугольные разъемы HDMI. Они спроектированы так, чтобы сразу же указывать вниз при выходе из розетки, что помогает разъему и кабелю плотно прилегать к устройству, к которому он подключен.

Прямоугольные разъемы HDMI могут быть особенно полезны, если телевизор или компьютер размещен так, что его порты ввода-вывода расположены очень близко к стене, например, или если относительное расположение устройств-источников и приемников создает чрезмерную нагрузку на прямой HDMI соединение. Это также может быть удобно для улучшения общего управления кабелями на задней панели многих типов устройств, помогая поддерживать порядок и легкий доступ.

Для чего используется разъем HDMI?

Почти во всех стандартных сценариях использования кабели и разъемы HDMI всех типов используются для одновременной передачи аудио- и видеосигналов от источника к приемнику или дисплею. В конце концов, именно для этого они изначально и разрабатывались, чтобы пользователям не приходилось соединять несколько различных наборов кабелей (или гораздо более громоздких разъемов DVI) для одновременной передачи обоих типов сигналов.

Однако в некоторых случаях HDMI можно использовать исключительно для передачи аудио- или видеосигналов благодаря широкой обратной совместимости со старыми стандартами подключения. Это особенно полезно, потому что с добавлением правильного адаптера он позволяет кабелям и разъемам HDMI соединять аппаратные устройства с различными типами портов.

Использование аудио и видео

Как уже упоминалось ранее в этом руководстве, HDMI изначально был разработан для обновления и замены существующего стандарта разъема DVI, который до сих пор используется во многих компьютерных мониторах и других элементах видеооборудования. DVI — это выход только для видео, и, хотя HDMI может одновременно передавать аудио- и видеосигналы, он также электрически совместим с интерфейсом DVI.

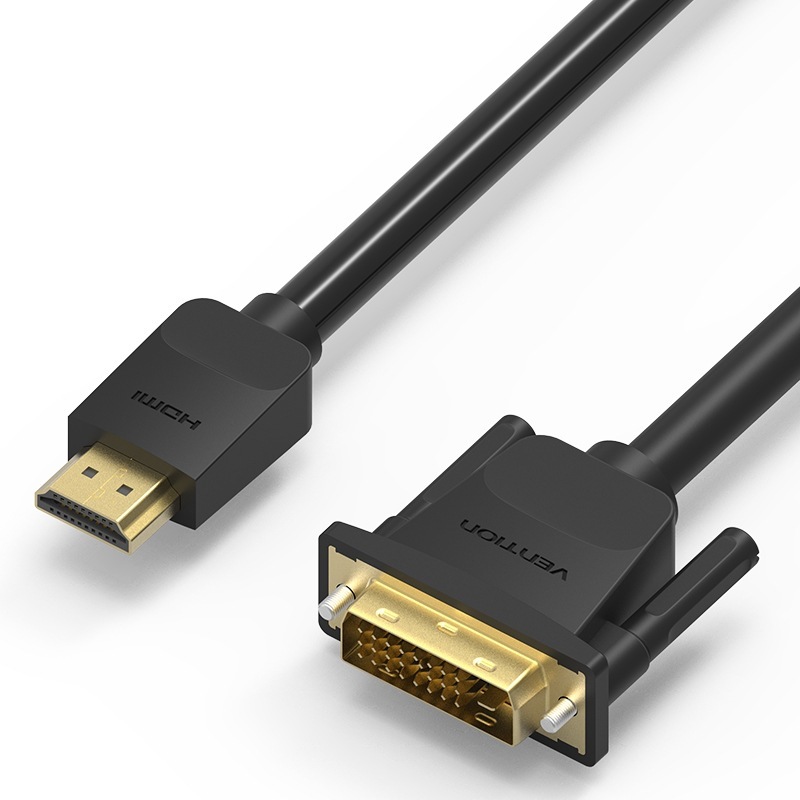

Приобретая разъем HDMI-DVI, пользователи могут прокладывать кабели HDMI через разъемы DVI на старом оборудовании и идеально отображать полученное изображение на более современных экранах или приемниках, у которых нет собственного порта DVI. Точно так же аудиоразъемы HDMI также можно использовать для передачи только звуковых сигналов от устройств с компонентными аудиопортами более старого типа, если используется правильный адаптер.

Краткий обзор

Современные разъемы HDMI предоставляют множество возможностей для передачи очень высококачественных аудио-видеосигналов с высокой пропускной способностью между широким спектром современного развлекательного и коммуникационного оборудования. А благодаря разработанной обратной совместимости с более ранними форматами передачи аудио-видео они также могут обеспечить полезную связь между устройствами, у которых нет идентичных портов HDMI, если выбран правильный адаптер.

Если вам нужна дополнительная информация или совет о кабелях и разъемах HDMI или о настройке вашего оборудования с использованием этого популярного стандарта подключения для достижения наилучших результатов и производительности устройства, пожалуйста, не стесняйтесь обращаться к члену нашей экспертной группы поддержки.

Click on the links below to view some of our top brands for HDMI connectors

Switchcraft HDMI connectors

Molex HDMI Connectors

Wurth Electronik HDMI Connectors

RS Pro HDMI Connectors

Contact us

03457 201201

Следите за нами на

Мы принимаем

Наши услуги

• Спецификации
• Калибровка
• Вариант поставки
• Order History
• Quotes
• Returns
• Schedule orders

Legal

• Cookie Policy
• Email Security
• Privacy Policy
• Website Terms
• Terms and Conditions of Sale

About RS

• О нас
• Карьера
• Корпоративная группа
• Центр мероприятий
• ESG
• Наши сертификаты
• Пресс-центр
• Весь мир

© RS Components Ltd. Birchington Road, Corby, Northants, NN17 9RS, UK

Типы кабелей HDMI и разъемы

Организация HDMI выпустила последнюю спецификацию HDMI. В этом выпуске на выбор предлагается пять типов кабелей HDMI, каждый из которых соответствует определенному стандарту производительности. Организация HDMI обнаружила, что номера спецификаций, относящиеся к тестовой спецификации (1.0, 1.2, 1.3A, 1.4, 2.0 и т. д.), сбивали с толку потребителя, и с тех пор ввела стандартное соглашение об именах для различных типов кабелей HDMI. Чтобы помочь потребителю и уточнить типы кабелей, все кабельные продукты HDMI теперь должны быть маркированы по типу кабеля. Следующие названия обозначают различные типы кабелей HDMI: стандартный кабель HDMI, стандартный кабель HDMI с Ethernet, автомобильный кабель HDMI, высокоскоростной кабель HDMI и высокоскоростной кабель HDMI с Ethernet. Номер версии для спецификации больше не должен использоваться. Ниже приводится описание различных типов кабелей HDMI:

• Стандартный кабель HDMI — Стандартный кабель HDMI предназначен для работы с большинством домашних приложений и протестирован для надежной передачи видео с разрешением 1080i или 720p высокой четкости (HD), которое в настоящее время ассоциируется с большинством кабельного и спутникового телевидения, цифрового вещания HD и DVD-плееры.
• Стандартный кабель HDMI с Ethernet — этот тип кабеля обеспечивает те же характеристики видео, что и стандартный кабель HDMI, включая разрешение видео 720p или 1080i, а также дополнительный выделенный канал передачи данных, известный как канал HDMI Ethernet (HEC), для подключения устройств к сети. . Функциональность HEC доступна только в том случае, если и исходное, и принимающее устройства оснащены функциональностью HEC.
• Высокоскоростной кабель HDMI — Высокоскоростной кабель HDMI разработан и протестирован для поддержки расширенных разрешений видео, таких как 1080p и выше. Кроме того, высокоскоростные кабели HDMI будут поддерживать передовые технологии отображения, такие как 4K, 3D и Deep Color. Это рекомендуемый тип кабеля для использования с этими передовыми технологиями и для устройств с разрешением 1080p, таких как проигрыватели дисков Blu-ray.
• Высокоскоростной кабель HDMI с Ethernet —  Этот тип кабеля обеспечивает те же характеристики (разрешение 1080p и выше), что и высокоскоростной кабель HDMI, а также дополнительный выделенный канал данных, известный как канал HDMI Ethernet (HEC), для подключения устройств к сети. . Функциональность HEC доступна только в том случае, если и исходное, и принимающее устройства оснащены функциональностью HEC. Устройства, подключенные к HEC, которые включают эту функцию, могут отправлять и получать данные через Ethernet со скоростью 100 Мбит/с, что делает их мгновенно готовыми для любого IP-приложения. Канал HDMI Ethernet позволяет подключенным к Интернету устройствам HDMI совместно использовать подключение к Интернету через канал HDMI без необходимости использования отдельного кабеля Ethernet. Он также обеспечивает платформу подключения, которая позволит компонентам с поддержкой HDMI обмениваться контентом между устройствами.
• Автомобильный кабель HDMI —  Этот кабель HDMI предназначен для внутренней прокладки кабелей в автомобилях, оснащенных бортовыми видеосистемами высокой четкости. Эти кабели могут выдерживать уникальные нагрузки (вибрация и экстремальные температуры), присутствующие в автомобильной среде. Используя Automotive Connection System, производители автомобилей теперь имеют жизнеспособное решение для распределения HD внутри автомобиля.
