Из-за бурного развития IT-технологий большое количество людей желают быть осведомлёнными по поводу тонкостей выбора кабеля с интерфейсом HDMI. Среди такого разнообразия представленных на рынке товаров неискушённые пользователи запросто запутаются. И поэтому давайте рассмотрим нюансы приобретения шнура с нужным интерфейсом.

В принципе, HDMI давно уже присутствует в быту, хотя данное обстоятельство всё равно не добавляет компетенции некоторым людям. И дабы развеять сомнения покупателей, отметим, что HDMI имеет уменьшенные габариты по сравнению с DVI. Также в отличие от некогда популярного видеоинтерфейса он оснащён защитой, предотвращающей копирование данных.



Шнур такого типа находит применение в коммуникации следующих устройств:

• Присоединение ПК, ноутбука, планшета к ТВ, компьютерному монитору, проектору.
• Подключение DVD-плеера к ТВ.
• Сообщение игровых приставок, Blu-ray и прочих комплектующих.



Длина HDMI кабеля

Ранее максимальная длина шнура ограничивалась всего лишь 10 метрами — при превышении данного расстояния было возможным появление артефактов либо полное затухание сигнала. Решение заключалось в применении удлинителей и повторителей при передаче контента на десятки метров.



Даже сейчас среди потребителей гуляет дезинформация — некоторые люди полагают, что 10-метровый провод якобы представляет собой верх возможностей качественной передачи информации без усилителей.

Теперь можно транслировать видео без использования каких-либо усилителей до 40 метров. Причем кабель до 25 метров спокойно передает сигнал без усилений. А на кабелях длиной 30 и 40 метров встроен компенсатор потерь. Который не только усиляет цифровой сигнал на такое большое расстояние, но и передает его с разрешением картиники до 4096p (4Кх2К).



Для устройств, работающих на большой удалённости

В подобные изделия вмонтирован компенсатор искажений. Поэтому технологии позволили обмениваться фильмами на столь немалые расстояния без привлечения приспособлений, усиливающих сигнал.



Несомненно, магазины готовы предложить заинтересованной аудитории шнуры и большей длины. Так, желания пользователей могут удовлетворить 60-метровые выпускаемые HDMI шнуры. Тем не менее, для подобной протяжённости лучше привлекать удлинители по витой паре. Которые помогут вам подключить оборудование находящееся на расстояние друг от друга от 40 метров и до 150 метров без каскадирования. Если же вам необходимо расстояние более 150 метров, то при помощи каскадной системы некоторых удлинителей вы можете протянуть сигнал до 300 метров!



Версии HDMI кабелей

Обсуждаемый в данной статье интерфейс стал плодом труда нескольких популярных игроков рынка, в числе которых находятся и Philips, и Sony. Первая версия кабеля была выпущена в 2002 году и до нашего времени продукт не сдаёт своих позиций среди великого ассортимента компьютерных девайсов. Очевидно, что происходит непрерывное совершенствование стандарта HDMI, подтверждаемое с выходом новой версии.



Претерпев череду обновлений, рассматриваемый интерфейс вышел в формате 2.0. Эта версия пришла на смену 1.4, с момента выпуска которой скоро будет уже 10 лет, и призвана улучшить качество передаваемого видео. Несмотря на то, что HDMI предыдущей версии тоже работает с режимом 4K Ultra HD, у него не хватает нужной пропускной способности. Ведь четырёхкратное превышение формата Full HD 1080p не способно нормально функционировать при 10,2 ГБ/с.



Преимущество спецификации 2.0

Возможности HDMI 1.4 рассчитаны на максимальное разрешение в 3840х2160 (4К) с задействованием таких частот, как 24, 25 и 30 герц. Доступно также воспроизведение контента с размерами картинки в 4096х2160 и частотностью в 24 герца, что соответствует полноценному четырёхкратному увеличению вышеупомянутого Full HD.

Тем не менее, такие характеристики не могут сделать устаревшую версию 1.4 хорошим выбором для просмотра видео с часто меняющимися кадрами наподобие динамичных игрушек, боевиков, наполненных спецэффектами, либо трансляции спортивных состязаний. На сегодняшний день с помощью 2160p24/2160p30 можно разве что коротать время за долгоиграющими телевизионными сериалами, в частности мелодрамами.



Возросшая пропускная способность и не только

Естественно, стандарт нового поколения 2.0 поддерживает Ultra HD 4K, но у него пропускная способность выросла уже до 18 Гб/с.



Данная технология содержит следующие инновационные решения:

• Повышение количества аудиоканалов до 32 (в 4 раза больше, чем у версии 1.4).
• Максимальная частота звуковой дорожки 1536 кГц.
• Параллельная передача информации 2 устройствам с использованием 1 дисплея.
• Аудио теперь можно отправлять по 4 каналам для разных людей.
• Внедрена совместимость с соотношением сторон 21:9.
• Изображение и звук теперь синхронизируются в динамическом режиме.
• Дополнение для обмена данными с дистанционными пультами (CEC).
• Глубина цвета составляет 10 - 12 бит при просмотре фильмов в Ultra HD.



Типы HDMI кабеля

Множество версий, присущих HDMI, способно дезориентировать рядового пользователя. Ныне насчитывается пять видов спецификаций, самая свежая из которых выпущена на исходе 2017 года. Дополнительная путаница возникает из-за того, что хотя разные спецификации взаимозаменяемые, виды разъёмов отличаются. Когда 12 лет назад мир увидал версию 1.3, все спецификации обсуждаемого интерфейса поделили на 2 категории — стандартную и высокоскоростную.



Однако помимо этих двух категорий все модели HDMI шнуров делятся на четыре типа, ведь у всех них разное предназначение в эксплуатации. Неправильно подобранный вид кабеля способен нанести серьёзное искажение получаемой на выходе картинке. Отсутствие синхронизации видео и аудио потоков — это тоже одно из последствий использования несоответствующего провода.



Нетребовательный базовый стандарт

Бюджетная стандартная категория HDMI кабелей распознаёт картинку в качестве 720p либо 1080i. Частота, на которой работает такой шнур, составляет 75 МГц. Можно задействовать коммуникацию аппаратов, которые не предъявляют особых требованию к разрешению контента; это и плазма, и ЖК-панели, и DVD-плееры. Качество итогового изображения, равно как и звукового ряда, здесь лишено приоритета. Пропускная способность у базового типа HDMI шнура не превышает 4,9 Гбит/с (а часто находится в пределах 2,25 Гбит/с), цветовая характеристика (глубина) — 24 бит, а потоковая трансляция составляет максимум 165 Мп. Это единственный из всех выпускаемых типов кабелей, который лишён поддержки реверсивного канала звука.



ARC, 10,2 Гбит/с и другие плюсы High Speed

Что касается High Speed, то он совместим с популярными типами кодирования видеоконтента. Также изготовителем реализована поддержка ARC, позволяя не подключать ещё один провод для передачи звуковых данных.

Надо, чтобы техника, которую планируется соединить между собой, умела работать с таким реверсивным аудиоканалом. В целях ориентированности пользователей производители соответствующих комплектующих указывают сочетание заглавных букв ARC.



Высокоскоростной HDMI кабель подходит для сообщения следующих аппаратов:

• Плеер типа HDD с Blu-ray.
• Приёмник спутникового телевидения.
• ЖК-панель и плазма.

Шнуры данной категории реализуют передачу видео в качестве 1080p до 4К. Пропускная способность в этом случае вдвое выше, чем у предшественника — 10,2 Гбит/с. Глубина цвета тоже возросла в 2 раза, а полоса частот повысилась до отметки в 1080 Мп.



Два варианта с каналом Ethernet и автомобильный кабель

Стандартный шнур с каналом Ethernet включает совокупность параметров базового стандартного кабеля, а также позволяет передавать контент в обе стороны на битрейте в 100 Мбит/с. Но обеспечить такую скорость можно при реализации Ethernet HDMI в подключаемой технике.

Есть возможность создания быстродействующей коммуникации с интернетом и транслирования данных остальным девайсам, соединённым при помощи HDMI кабеля. Разработчики реализовали работу рассматриваемой категории шнуров с реверсивным каналом передачи звука.

Высокоскоростной тип кабеля с поддержкой Ethernet дополнительно разрешает транспортировать информацию максимум по 100 мегабит за секунду. И наконец, существует провод, созданный для присоединения HDMI девайсов к бортовому компьютеру и другим устройствам, вмонтированным в автомобиль.



Разъёмы HDMI кабеля

Теперь стоит коснуться видов разъёмов, устанавливаемых на аппараты с рассматриваемой технологией:

• Базовый разъём, маркируемый буквой A, востребован в домашнем использовании и способен соединить ТВ, проекторы, DVD-плееры.
• Микро-HDMI (C) и мини-HDMI (D) предназначены для связи портативной техники наподобие смартфонов, планшетных компьютеров либо фотоаппаратов.

Стандартный HDMI разъем 19 pin 13,9 мм на 4,45 мм,. Разъем мини используется в фотоаппаратах, камерах, мобильных телефонах и имеет технические параметры полноценного провода. Размер 6,4 мм на 2,8 мм. Микро исспотзуется в телефонах и планшетах и имеет размер в половину меньше мини.



Рекомендации по выбору HDMI кабеля

Просматривая различные страницы в Сети, можно наткнуться на разнообразные руководства, касающиеся отдания предпочтения тому или иному проводу с обсуждаемым интерфейсом. Пользователи пытаются выделить собственные закономерности выбора конкретной модели.



Металл, из которого был сделан кабель, играет роль в формировании его эксплуатационных характеристик. Но всё же во время покупки нет возможности в полной мере протестировать работу шнура. Поэтому потребителю только и остаётся, что довериться избранному разработчику и впоследствии самостоятельно испытывать изделие. Фактически, такую стратегию в какой-то степени можно назвать методом проб и ошибок. К счастью, в этом нелёгком деле присутствуют определённые наблюдения, которые есть смысл принять во внимание.



Так ли надёжно золотое покрытие?

Встречается такое утверждение, что позолота на штекерах улучшает чёткость передаваемого контента. Но золото задействуют во избежание появления коррозии, препятствующей стабильной транспортировке данных. Тем не менее, например, никелирование обеспечивает меньшее стирание контактов. Иной вариант заключается в приобретении проводов с хромированием. Нанесенное золото слишком мягкое, оно не подходит для постоянного извлечения кабеля.

Сыскало популярность покрытие штекеров нитридом титана в противовес золоту, таким образом, повышается запас прочности кабеля. Следовательно, нитрид титана будет более удачным выбором в случае эксплуатации шнура при высокой влажности. Однако подвох состоит в том, что две этих защиты непросто различить визуально. Но с другой стороны, само качество получаемых данных кардинально разниться не будет.



Источники возникновения искажений сигнала

Как правило, цифровая транспортировка не предъявляет особых требований к используемому проводу. Однако вследствие несоблюдения всех тонкостей во время производства возможно появление некоторых искажений.

Другая причина возникновения артефактов — трансляция контента на десятки метров без усилителей. HDMI кабели могут различаться по длине, но за счёт особенностей изготовления одинаково передавать данные. Стоит также не забывать и о сечении - благодаря повышению оного до 0,205 мм² можно до 25 метров беспрепятственно пересылать данные.



В итоге получается, что площадь сечения кабеля прямо пропорциональна требуемой длине. Текущая статья уже приводила в пример единицы измерения AWG, калибровки проводников, принятой в Соединённых Штатах. Большее значение AWG означает меньшую длину HDMI шнура.



Соотношение длины и поперечного сечения

При длине кабеля в 5 метров достаточно диаметра в 7 мм, что соответствует 28 AWG. 10-метровый провод для качественного сигнала лучше покупать с площадью сечения, равной 8 мм (маркируется как 26 AWG). Ещё на миллиметр толще кабель должен быть при длине в 15 метров или 24 AWG. При эксплуатации 20-метрового шнура рациональнее будет отдать предпочтение модели с 22 AWG, т.е. с 10 мм в диаметре.



Ещё один нюанс заключается в том, что при большом сечении применяется хорошая изоляция провода. Объединение указанных факторов позволяет добиться качественной транспортировки цифрового контента. А новые модели HDMI совместимы с версиями, выпущенными ранее. И хотя цифровой формат транслирования видео не слишком требователен к шнуру данного интерфейса, всё же лучше ориентироваться на вышеуказанные поперечные сечения.



Дополнительное предупреждение помех

Технология экранирования позволяет защитить провод от наводок. Подобно работе витой пары, «плюс» и «минус» сигнальной пары по всей длине кабеля переплетаются с «минусом». Данная конструкция уменьшает помехи, спровоцированные сигнальной жилой. Дополнительно к этому фольга предотвращает влияние наводок внешнего типа.



Ещё одно средство улучшения стабильности передачи контента заключается в использовании ферритовых цилиндров либо колец. Фильтрация таким способом позволяет предотвратить воздействие внешних наводок, имеющих большую частоту. Итого можно утверждать, что удовлетворительная поперечная площадь шнура в сочетании с достойным экранированием делает его достаточно толстым.



Существенное преимущество HDMI

Есть люди, которые не забыли о стандарте S-Video, применяемом с композитным проводником. Хотя конечно, с помощью интерфейса HDMI появилась возможность получения качества нового уровня. Тем не менее, пользователи вряд ли это оценят при просмотре итогового видео. Очевидное преимущество появляется при просмотре контента посредственного качества.

Звуковой ряд так само передаётся на достойном уровне. Реализована поддержка 8-канальной аудиодорожки с разрядностью в 24 бита и частотой дискретизации, равной 192 кГц. Любители такой технологии, как, например, Dolby TrueHD оценят инновации, которые привнесены HDMI.

Один такой кабель заменяет 8 в случае работы традиционного аналогового вещания. Естественно, большинство ценителей качественного звучания охотно готово расстаться с таким нагромождением проводов.



Разновидности HDMI

Вопрос об идентификации конкретной версии выпущенного шнура интересует немалое количество пользователей. Однако первым делом стоит подробнее вникнуть в характеристики ныне изготовленных моделей.



А всё началось с того, что компания HDMI Licensing LLC, выпустившая стандарт, была образована совместной работой нескольких популярных организаций. Её детище было призвано встать на смену уходящему в историю гнезду SCART, что в принципе было достигнуто.



На физическом уровне обсуждаемый кабель включает в себя 19 проводников, которые соединены единой оплёткой. Последняя, в свою очередь, содержит предусмотренные слои изоляции. В первой версии 4,9 Гбит/с составляло минимальное значение пропускной способности HDMI. Хороший уровень воспроизведения получаемой картинки доступен благодаря отсутствию механизма сжатия.



Изменение наименований продукта

Как уже сообщалось выше, версия 1.0 вышла в далёком 2002 году, заняв место на рынке. Но вскоре разработчики ежегодно трудились над модернизацией семейства кабелей. Результатом их стараний стало уже 13 выпущенных версий шнуров. Последняя версия 2.1 представлена в начале 2017 года.

Естественно, производители стремились и повысить быстродействие HDMI кабелей, и усовершенствовать остальные эксплуатационные параметры. Внимание уделялось также и повышению функционала.



Не мудрено сбиться с толку при подобном ассортименте присутствующих на рынке товаров. И компания согласовала впредь не использовать цифры при градации изделий. В 2009 году мир увидал версию с интегрированной поддержкой 4К×2К и технологией Fast Ethernet-подключения (1.4). С тех пор существует пять видов стандартов, среди которых два базовых, два высокоскоростных и один автомобильный.



Стандарт HDMI

Модели данного типа беспрепятственно можно использовать в абсолютном большинстве девайсов, присутствующих в нашем быту.

Стандарту HDMI присущи следующие характеристики:

• Максимальное разрешение передаваемого контента, как правило, составляет 720p либо 1080i, намного реже 1080p.
• Наименее низкое быстродействие — всего 4,9 Гбит/с.
• Частота дискретизации — 74,25 мегагерц.
• 24-битная глубина цвета.

Подобный вариант не может обеспечить отличную чёткость показа и звучания, поэтому сгодится для транслирования базовых сигналов с подключенными нетребовательными аппаратами. Артефакты здесь будут присутствовать, следовательно, например, истинным киноманам такой тип кабеля вряд ли подойдёт.



Стандарт HDMI with Ethernet

Данные шнуры содержат все характеристики предыдущего стандарта (в том числе и поддерживаемое разрешение 720p/1080i), но появился также способ пересылки контента до 100 Мбит/с. Это Ethernet-канал для связи, подходящий для бытовых нужд большинства потребителей.



Особенности эксплуатации представленного вида кабеля таковы:

• Обязательная поддержка гнезда Ethernet HDMI всеми сообщающимися девайсами (только при этом условии есть смысл рассчитывать на эффективную работу техники).
• Параллельная с подключением к Всемирной сети возможность передачи информации другим комплектующим, присоединённым вышеописанным способом.
• Реверсивный аудиоканал, отсутствующий в базовом стандартном варианте.



Автомобильная версия HDMI

Очередная категория моделей рассматриваемого назначения нашла своё применение в аудиосистемах передвижной техники. По большому счёту используется специалистами по установке автомобильного звука. Характеризуется стойкостью к непростой среде эксплуатации, например, постоянным вибрированиям, скачкам температуры воздуха либо повышенной влажности.



Текущая версия максимально адаптирована для применения именно в портативных и транспортируемых аппаратах, о чём свидетельствуют следующие функциональные возможности:

• Коммуникация медиа-систем со штатным бортовым компьютером, являющимся неотъемлемой частью машин нового поколения.
• Стабильная передача сигнала во время эксплуатации.
• Наличие замка, предотвращающего самопроизвольное прерывание контакта между устройствами автомобиля.



Высокоскоростной HDMI

Такой тип проводников открывает путь к наслаждению превосходным качеством получаемой в итоге картинки. Разнообразие соединяемых аппаратов здесь впечатляет — это и плазма, и жидкокристаллические телевизоры, и приставки для игр, и плееры, в том числе работающие с технологией 3-мерной трансляции изображения.

Из-за того, что по высокоскоростному HDMI проводнику передаётся от 1080p, его можно приравнять к прогрессивному стандарту 2.0. Кроме 3D радует и поддержка кабелем таких функциональных возможностей:

• Использование расширения 4К, обладающего размерами картинки 4096×2160.
• Работа с технологией Deep Color.
• Максимум быстродействия здесь уже достигает 10,2 Гбит/с.
• Цветовая характеристика также выросла ровно вдвое, до 48 бит.
• Частотный диапазон расширился до 340 МГц.



Лучший вариант для фильмов в 3D

Указанный тип шнура без проблем подключается к остальным моделям HDMI. Однако для этих целей нужно применять разъём, принадлежащий к типу А. Конечно, High Speed выделяется среди базовых моделей и используемыми металлами при производстве, и диаметром. Кроме того, различия касаются также принципа экранирования и уровня изготовления диэлектриков.

В сухом остатке получается, что цена вопроса здесь явно выше, чем в случае со стандартным HDMI. С другой стороны, альтернатива в виде аналогового формата показа видеоконтента ничуть не дешевле. Следовательно, имеет смысл несколько раскошелиться на цифровой вариант трансляции данных. Иначе потом придётся пересматривать кинокартины без трёхмерного формата.



Высокоскоростной HDMI и Ethernet

Данный тип кабеля обладает всеми преимуществами своего предшественника. Однако разработчики внедрили ещё и поддержку Ethernet, позволяющего передать до 100 мегабит за секунду. Но очевидно, что заложенные производителем возможности раскрываются полностью лишь при условии совместимости всех соединяемых гаджетов с технологией Ethernet HDMI.



В наше время такой вид соединения между различными устройствами можно назвать наилучшим решением вопроса качественной передачи контента. Присущая такому стандарту универсальность гарантирует его востребованность в долгосрочной перспективе.

Широкие функциональные возможности также способствуют востребованности обозначенного кабеля с дополнительным каналом.



Подключение к старым телевизорам

Часть потребителей всё ещё пользуются телевизионной техникой старого поколения. Эксплуатация подобных устройств происходит удовлетворительно, однако бывает необходимо их «подружить» с другими устройствами. Владельцы аппаратов прежних годов выпуска уже готовы пойти на использование специальных переходников.



Некоторым людям в этом случае кажется, что самым простым решением будет взять и купить телевизор посвежее. Но здесь серьёзным препятствием является цена вопроса — не все готовы к таким расходам. И вряд ли постепенное удешевление ЖК-панелей способно изменить ситуацию. Для такой категории пользователей есть экономное решение, не требующее глобальных перемен в интерьере и как следствие в личном бюджете.



Преобразование сигнала в аналоговый вид

Речь идёт о покупке конвертера, способного соединить между собой «антикварный» телевизор и ноутбук, ПК, приставку и прочие девайсы. Его название — HDMI to RCA, но это должен быть именно конвертер, поскольку нередко можно встретить и переходники с одноимённым обозначением.

Но лишь конвертеры способны к активной трансформации цифрового кодирования данных в аналоговый формат — переходникам такая функция не под силу. Такая техника ещё описывается как HDMI «тюльпан» и работает с разрешениями 480p — 1080i включительно. К выходному гнезду устройства поступает 480i (стандарт NTSC) и 756i (стандарт PAL). Систему цвета можно выбирать, а электропитание реализовано через прилагающийся при продаже конвертера шнур USB.



Телефон-телевизор

Установление связи между мобильником и телевизором тоже можно реализовать, если возникнет такая потребность. Некоторые люди уверенны, что для успешного решения данного вопроса требуется обзавестись кабелем микро-USB-HDMI. С одной стороны у него расположен выход микро-USB, а другой конец надо присоединить к гнезду HDMI.

Тем не менее, здесь всё несколько сложнее, чем сначала кажется и для бесперебойной работы вышеописанного тандема нужно двусторонняя совместимость с MHL. Это обязывает телевизионную технику иметь в своём арсенале порт HDMI/MHL. Однако подобная функциональная возможность доступна не везде. Но если в этом плане всё хорошо, то дело ограничивается лишь покупкой указанного переходника.



Некоторые отличия продаваемых шнуров

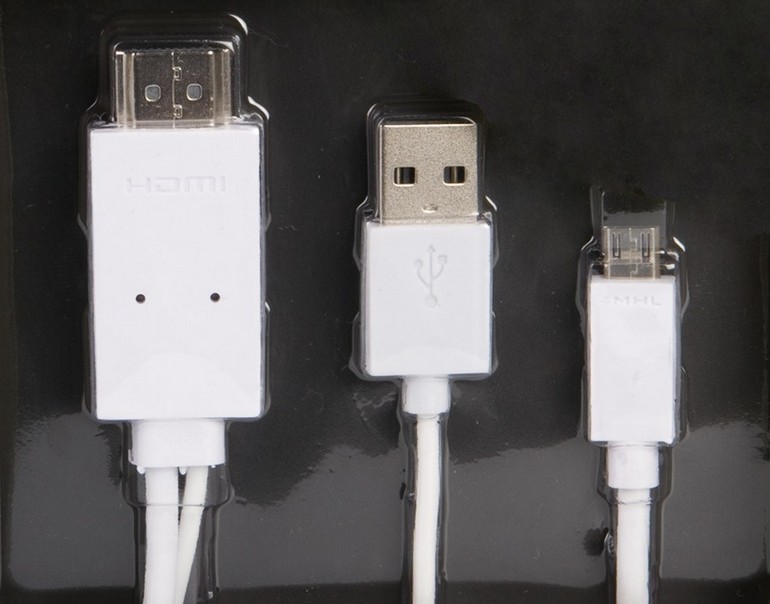

Ещё один момент, на который стоит обратить внимание при выборе соответствующего провода. Производители выпускают модели с разным количеством контактов. У Samsung присутствуют 11 контактов, но прочие изготовители комплектуют переходник только 5 контактами.

Если не забывать об этом факте, то все кабели имеют одинаковую компоновку — два разъёмы микро-USB и HDMI на своих концах. В остальном же не нужны корректировки в работе устройств. Остаётся в настройках девайса, откуда передаётся сигнал, выбрать конкретный режим.



Но если вдруг телевизор не «знает», что такое MHL, то на помощь придёт адаптер USB - HDMI, хотя по факту этот тот же переходник. Его задача состоит в трансформации MHL в понятный телевизору формат. Зарядное устройство с какого-либо комплекта может выступить источником питания для такого адаптера.



Заключение и прочие функциональные возможности HDMI

Помимо вышеописанных параметров, популярный интерфейс имеет в своём арсенале ещё несколько преимуществ. Так, существует обратная совместимость с устройствами, работающими по устаревшей технологии DVI.

Кроме того, организуется передача данных на расстояние до нескольких сотен метров посредством волоконно-оптического шнура. Но здесь есть вероятность поломки кабеля, поскольку он уже считается активным устройством. В случае возникновения подобных форс-мажоров потребуется замена проводов.



Посмотрите каталог HDMI кабелей



Свежая версия HDMI 2.1 за одну секунду транслирует до 48 Гбит, максимальное разрешение составляет 10К, а частота обновления дисплея достигает 120Гц . Возможно увеличение охватываемых возможностей в будущих версиях интерфейса.







для чего нужен, как выглядит, версии, схема, маркировка, устройство, как пользоваться

Сегодня технология HDMI является довольно распространенной и применяется во многих образцах электроники и компьютерной техники. Относительное новшество технологии вызывает множество вопросов у обычного пользователя, ответы на которые не всегда под силу найти каждому. Учитывая вышеперечисленные факторы мы решили опубликовать данную статью на 1fleshka.ru, тем самым упростить задачу поиска информации нашим читателям.

Для чего нужен HDMI разъем и провод

В переводе с английского языка HDMI (High-Definition Multimedia Interface) означает «Мультимедийный интерфейс высокого разрешения (четкости)». Говоря простым русским языком основным предназначением интерфейса — является передача видео высокого качества со звуком (аудио). Разъем (на телевизоре, ноутбуке, смартфоне и тд.) служит для подключения кабеля, а сам кабель – для передачи мультимедиа файлов с одного устройства на другое.

Производители современной электроники стали массово добавлять данный интерфейс на свои устройства. Благодаря этому стала синхронизация домашней электроники. К примеру вы являетесь обладателем смартфона и засняли домашнее торжество в HD-качестве. У вас появилось желание показать видео своим родным. Вы можете сделать это, нажав на воспроизведение в телефоне, либо подключить смартфон к телевизору и продемонстрировать видеозапись уже на большем экране.

[box style=»green»]Ключевой особенностью HDMI является воспроизведение аудио и видео через один кабель, что до этого не давал ни один подобный интерфейс.[/box]

Как выглядит

Зачем нужен HDMI – мы разобрались, теперь давайте поговорим о том, как выглядит разъем (вход) и провод  данного интерфейса. Как по мне внешне разъем кабеля напоминает USB со скошенными нижними углами.

Железная  часть порта может быть как металлического, так и золотистого цвета. На работу это никак не влияет, просто одни производители выбирают золотистый цвет, другие – более привычный – металлический.

Дабы все подробно не расписывать, в данной подкатегории, советуем вам посмотреть фото рядом. Там визуально можете увидеть как выглядит HDMI кабель и его разъем.

Как пользоваться

Пользоваться кабелем HDMI –очень легко. Для этого вам не нужно быть продвинутым IT-специалистом или умелым хакеров. Все, что нужно – это:

• Телевизор/монитор (с необходимым нам разъемом) – для приема изображения и звука;
• Компьютер/ноутбук/планшет/смартфон/игровая консоль и т.д. – для транслирования сигнала;
• Сам провод с длиной, достаточной чтобы соединить эти устройства.

Один конец провода, до упора, вставляем в «транслятор изображения и аудио», другой в «приемник». Делаем необходимые настройки и пользуемся. Как вы заметили — ничего сложного в этом нет.

Схема и устройство HDMI кабеля

Как и прочие другие кабели, наш состоит из нескольких жил в экране и оболочке ,а именно из:

1. Внешняя изоляционная оболочка;
2. Экранирующая защита в виде оплетки из медных жил без изоляции для пайки;
3. Алюминиевый экран из фольги;
4. Внутренняя оболочка из качественного полипропилена;
5. Витые пары 5 категории с экранированием и сопротивлением в 100 Ом для приема данных и синхронизации;
6. Витая пара без защитного экрана для приема SDA и SCL сигналов;
7. Отдельные проводники управления питания и приема сигнала.

Всю схему провода можете увидеть на фото.

Маркировка, пропускная способность и максимальное разрешение

На сегодня существует 5 видов HDMI кабелей, каждый из которых используется для определенных типов устройств.

[box style=»green»]Перед приобретением провода настоятельно рекомендуем вам изучить HDMI разъемы ваших устройств, для правильного выбора кабеля.[/box]

Ниже давайте подробнее рассмотрим маркировку и определим подходящий вам вариант.

Стандартный HDMI кабель.  Является самым распространенным решением для домашнего подключения устройств. Надежно передает  720p и максимальное разрешение 1080p в HD качестве. Такое разрешение используется в кабельном и спутниковом телевидении, а так же в цифровых HD-трансляциях и DVD плеерах.

Стандартный HDMI кабель с функцией Ethernet. Поддерживает те же функции, что и предыдущая маркировка, но обладает функцией Ethernet Channe, которая позволяет выходить устройствам в сеть интернет. Важной особенностью является, то, что оба устройства должны поддерживать данную функцию для выхода в сеть.

Автомобильный HDMI провод. Обладает повышенной надежностью, так как предназначен для укладки в автомобилях с бортовыми HD системами. Работает в самых экстремальных условиях, а так же выдерживает высокие перепады температур и вибрации от работы двигателя.

Высокоскоростной HDMI-кабель. Обладает повышенным каналом связи для скоростной передачи изображения. Рационально данный тип провода использовать при разрешении видео от 1080p. В довесок ко всему данный вид подключения поддерживает такие передовые видео технологии, как:

Так что, если вы используете дисплей/телевизор с расширением 1080p и транслятор сигнала передает его в данном разрешении, тогда лучше не экономить на кабеле и купить высокоскоростной вариант.

Высокоскоростной HDMI-кабель с Ethernet. Поддерживает те же функции, что и предыдущий высокоскоростной провод, но обладает функцией Ethernet Channe, которая дает возможность выходить устройствам в интернет. Важной особенностью является, то, что оба устройства должны поддерживать данную функцию для выхода в сеть.

Надеемся, что данный материал был для вас полезным и вы узнали для чего нужен HDMI кабель со всеми вытекающими. При возникновении вопросов – пишете в комментариях и подписывайтесь на обновления, чтобы не пропустить ничего нового.

Для чего нужен HDMI — руководство по разъему HDMI: объяснение порта и кабеля

---

Для чего нужен HDMI — данный разъем является стандартным интерфейсом для соединения аудиовизуальных устройств. Однако многие люди мало осведомлены о таком типе подключения, поэтому здесь мы рассмотрим некоторые распространенные проблемы и объясним их более подробно.

Как выглядит и для чего нужен HDMI разъем?

Разъем HDMI на задней панели телевизора или проигрывателя Blu-ray выглядит следующим образом. Это немного похоже на USB-порт на вашем компьютере — но немного выше и шире, но это не прямоугольник. Итак, это не что иное, как USB-порт на вашем компьютере! Соединение спроектировано таким образом, что кабели HDMI подходят только в одном направлении.

Как выглядит кабель HDMI?

Кабель HDMI, который используется для подключения двух устройств, выглядит следующим образом. Вам просто нужен один кабель между приборами для передачи звука и изображения. Разъемы HDMI часто бывают серебристыми, хотя некоторые бренды поставляют свои изделия с позолоченными коннекторами HDMI.

Что делает соединение HDMI?

Кабели HDMI передают цифровое видео и цифровые аудиосигналы между устройствами. Они поддерживают видеосигналы высокой четкости и Ultra HD, а также объемный звук. То есть, звуковые дорожки 5.1 Dolby Digital/DTS и аудио высокой четкости можно найти на проигрывателях Blu-ray. Вот поэтому вы должны четко представлять для чего нужен HDMI.

Когда нужно использовать HDMI?

Как правило, это лучшее соединение для коммутации большинства современных аудиовизуальных устройств … при условии, что каждое устройство имеет порт HDMI, конечно! Большинство устройств, выпущенных за последние пару лет, уже имеют встроенные порты этого интерфейса, старые модели могут не иметь. Помните, что соединение HDMI отправляет видео и аудио сигналы, и все, что требуется для этого, — только один кабель.

Могут быть ситуации, когда вы не можете просто использовать HDMI для подключения всех ваших устройств. Например, у вас может быть HDMI на одном устройстве и разъем DVI на другом. В этой ситуации можно приобрести адаптеры DVI-HDMI (см. Рисунок ниже) для переключения одного конца кабеля с одного типа подключения на другой. Поэтому вы можете использовать обычный кабель HDMI, но подключите адаптер на один его конец и соедините его с разъемом DVI.

Позолоченные адаптеры HDMI-DVI

Помните, что если вы используете такой адаптер, вы сможете передавать изображение только в том случае, если, в отличие от HDMI, DVI поддерживает только видеосигналы. В этом конкретном варианте вам придется передавать аудио через другой тип соединения, например, коаксиальный или оптический. Устройство DVI может также нуждаться в поддержке HDCP для отправки определенных сигналов, таких как зашифрованные фильмы Blu-ray. Все устройства HDMI поддерживают HDCP.

Какой самый лучший кабель и для чего нужен HDMI?

Когда вы хотите купить новый кабель, вы можете выбирать из бесконечного количества вариантов. Может показаться невозможным выбрать лучший кабель HDMI. Существуют разные цвета, разные длины, разные материалы, разные характеристики и разные цены, от такого обилия компонентов может закружится голова. К счастью, это не так уж сложно, если сосредоточиться на важных вещах.

• Цвет? Это зависит от вас — я не уверен, что это будет иметь большое значение для звука и изображения! Некоторые люди предпочитают ненавязчивый цвет, который можно легко замаскировать в их оборудовании. Большинство просто любит черный!
• Длина? Очень важный аспект. Пожалуйста, уделите несколько секунд, чтобы подумать, где кабель должен быть проложен, и как далеко его нужно будет тянуть. Как правило, чем короче, тем лучше, так как действительно длинные кабели могут оказывать вредное воздействие на сигнал. Если вы получаете один слишком длинный, может быть трудно провести кабель в замкнутом пространстве. Получите один слишком короткий и ……
• Материалы? Некоторые бренды будут поставляться с модным нейлоновым плетеным шнуром. Это должно сделать кабель немного более гибким и легче перемещать в стесненных условиях. В конечном счете, это просто выглядит красиво. Но для большинства пользователей это не должно иметь никакого значения.
• Характеристики? В настоящее время вам просто необходим высокоскоростной кабель HDMI категории 2. Это гарантирует, что кабель сертифицирован для передачи данных с разрешением до 4K и всех существующих аудио форматов.
• Цена? Вы можете взломать банк и купить действительно дорогой, если хотите. Однако он не будет работать лучше, чем бюджетный кабель приличного качества. Диапазон AmazonBasics, вероятно, будет достаточно — или, если вы хотите плетеную модель, тогда нужно остановить свой выбор на популярных кабелях HDMI Twisted Veins.

Нужен ли позолоченный кабель HDMI?

Нет, не нужен, вы хотите больше объяснений? Теория заключается в том, что позолоченный разъем будет более устойчивым к окислению и будет лучше передавать сигнал. Правда в том, что вы вряд ли получите много окисления в своей гостиной.

Или ваш HDTV на приусадебном участке?

Но нужно иметь в виду, в золочении так мало золота, что в любом случае это не будет иметь большого значения. Тем не менее, это выглядит красиво и блестяще. Безусловно, купите кабель HDMI с позолоченными разъемами, но я бы не стал доплачивать только за эту функцию, данное пояснение представлено в качестве справки для чего нужен HDMI.

Что еще можно рассказать вам о HDMI?

HDMI позволяет передавать все типы видеосигналов, включая сигналы высокой четкости вплоть до 4K Ultra HD/60. Кроме того, до 8 каналов несжатого цифрового звука — таких как Dolby TrueHD и DTS-HD Master Audio. За последние несколько лет были разные версии спецификации HDMI. Наиболее распространенными версиями являются HDMI v.1.4 и более новый HDMI 2.0. Более старые интерфейсы имеют некоторые ограничения по функциональности, которые они поддерживают. Следовательно, входы и выходы HDMI на старых устройствах могут не иметь такой же функции, как у относительно новых.

Какие существуют версии HDMI?

HDMI 1.0

• Релиз версия стандарта HDMI. Аудио и видео интерфейс, который позволял передавать стандартное аудио и видео высокой четкости
• До 8 каналов несжатого цифрового аудио
• Передача данных до 4,9 Гб в секунду
• Воспроизведение стандартного Blu-ray диска видео и аудио в полном разрешении

HDMI 1.1

• Добавлена поддержка DVD Audio

HDMI 1.2 и 1.2a

• Поддержка формата One Bit Audio, такого как SACD (до 8 каналов)
• Полностью определенная поддержка Consumer Electronics Control (CEC)

HDMI 1.3

• Увеличена пропускная способность до 10,2 Гб в секунду.
• Улучшенный цвет — поддержка Deep Color и xvColour. Они обеспечивают увеличенную глубину цвета и возможность воспроизвести любой цвет, который может видеть глаз
• Lip sync — позволяет устройствам автоматически синхронизировать изображение и звук
• Поддержка потоковой передачи Dolby TrueHD и DTS-HD Master Audio высокой четкости на AV-ресивер для декодирования
• Определены два стандарта для кабелей HDMI — категории 1 и 2 (см. Ниже)

HDMI 1.4

• Поддержка увеличенных разрешений — до 3840 x 2160p на 25/30 Гц и 4096 x 2160p на 24 Гц
• Поддержка аудио обратного канала. Позволяет телевизору отправлять звук с внутреннего тюнера на AV-ресивер. Таким образом, предоставляя простой способ отправки этого звука в звуковую систему домашнего кинотеатра
• Возможность подключения по Ethernet через HDMI — следовательно, подключение к Интернету или домашней сети через кабели
• Поддержка 3D ТВ сигналов

HDMI 2.0

• Поддерживаемая пропускная способность увеличена до 18 Гб в секунду
• Добавлена ​​поддержка разрешений 4K Ultra HD при 60 кадрах в секунду
• Поддержка стандарта BT.2020 для телевизоров UHD
• Поддержка до 32 аудиоканалов
• Поддержка разрешения звука до 1536 кГц
• Поддержка двух видеопотоков на одном экране
• Добавлена ​​поддержка соотношений сторон 21: 9
• Расширения CEC для управления потребительскими электронными устройствами
• Минимальный стандарт, необходимый для HDCP 2.2 (защита от копирования для видео 4K). Однако, если устройством является HDMI 2.0, это не обязательно означает, что оно поддерживает HDCP 2.2. Если не будет HDCP 2.2 по всей цепочке воспроизведения, то видео 4K не будет воспроизводиться
• Нет необходимости в новом кабеле, просто используйте кабель категории 1 или 2

HDMI 2.0a

• Добавлена ​​поддержка видео с высоким динамическим диапазоном (HDR)

HDMI 2.0b

• Добавлена ​​поддержка видео Hybrid Log-Gamma (HLG) — форма HDR

HDMI 2.1

• Добавлена ​​поддержка динамического HDR
• Поддержка 4K/120 и 8K/120 разрешений видео
• Указан новый тип кабеля — 48G. Поддерживает пропускную способность 46 Гбит/с и использует разъемы HDMI типа A (стандарт), C (мини) и D (микро)
• Указан новый расширенный звуковой обратный канал (eARC). Позволяет передавать объектный звук с телевизора в систему домашнего кинотеатра

Что такое кабель HDMI категории 1?

Кабель категории 1 «стандартная скорость» был протестирован на частотах 75 МГц. Кабель HDMI имеет 3 пары каналов данных для передачи сигнала. Две разные категории кабеля HDMI проходят тестирование на скорость, используя только одну пару канала данных. Тем не менее, указанная вами скорость передачи битов часто является общей суммой для всех трех. Это означает, что кабель категории 1 со «стандартной скоростью» был протестирован для передачи данных со скоростью 742 Мбит/с для одной пары канала данных. Или 2,2 Гб в секунду для трех вместе взятых. Это эквивалент видео сигнала 720p или 1080i.

Что такое кабель HDMI категории 2?

«Высокоскоростной» кабель, который был протестирован на скорости 340 МГц, составляет до 3,4 Гбит/с для каждой пары данных — или максимум 10,2 Гбит/с для всех трех пар вместе, что является эквивалентом сигнала 1080p со скоростью 60 кадров в секунду или сигнала 2160p со скоростью 30 кадров в секунду. Также будет включать в себя 3D-видео и любые сигналы повышенной глубины цвета.

Существует новая сертификация для «Премиум высокоскоростного кабеля HDMI». Это кабель категории 2, который был протестирован до теоретического максимума 18 Гбит/с и должен поддерживать любое видео до 2160p/60 Гц, BT.2020 и HDR. Однако в действительности любой высокоскоростной кабель HDMI, вероятнее всего будет работать нормально.

Нужны ли устройства HDMI 1.3 для прослушивания HD-аудио?

Нет. Версии HDMI до 1.3 полностью поддерживали передачу HD-звука. Тем не менее, для этого требовалось, чтобы HD-аудио декодировалось устройством воспроизведения, а затем передавалось по кабелю к усилителю в виде линейного сигнала PCM (LCPM). Усилитель/ресивер также должен был поддерживать звук HDMI (не все это сделали). Что было добавлено HDMI 1.3, так это возможность передавать битовый звук HD на усилитель/ресивер.

Это означает, что аудиосигнал HD отправляется («потоковый») напрямую на усилитель/приемник без предварительного декодирования. Декодирование выполняется получателем. Чтобы это работало, все части цепочки должны соответствовать HDMI 1.3.

Нужен ли кабель HDMI 1.4 или HDMI 2.0?

Кабели не определяются номерами версий спецификации HDMI, т.е. 1.2 или 1.3. Эти цифры относятся к возможностям аппаратных подключений на ваших устройствах. Для передачи видеосигналов 4K Ultra HD, видео 1080p и 3D-телевидения обязательно приобретите высокоскоростной кабель категории 2. Это обеспечит передачу требуемых высоких скоростей передачи данных. Если вы не отправляете сигналы с самым высоким разрешением, тогда достаточно стандартного кабеля категории 1.

Нужно ли покупать новый кабель для моего 3D телевизора?

Возможно нет. Если у вас уже есть высокоскоростной кабель HDMI категории 2, он будет поддерживать все требования сигналов HDMI 1.4 и 3DTV (за одним исключением — см. Ниже). Стандартный кабель категории 1 не был протестирован для поддержки более высоких скоростей передачи данных и поэтому может быть недостаточно надежным. Однако, прежде чем купить новый кабель, попробуйте, и вы можете обнаружить, что он будет работать.

Для одной части новой спецификации HDMI 1.4 потребуется новый кабель. Обновление 1.4 поддерживает подключение по Ethernet через HDMI. Для его использования в вашем оборудовании вам понадобится кабель HDMI категории 1 или 2 с Ethernet.

Нужно ли покупать новый кабель для просмотра видео 4K UHD?

Только если у вас есть кабель HDMI категории 1. Высокоскоростной кабель HDMI категории 2 будет поддерживать видео до 4K/60 UHD. Хотя тестируются только «Премиальные высокоскоростные кабели HDMI» до требуемого предела, любой кабель категории 2 должен подойти. Попробуйте сначала свои существующие кабели, и если у вас есть проблемы, вы можете купить новые. Приведенные ниже кабели являются сертифицированными высокоскоростными кабелями HDMI:

Высококачественный высокоскоростной кабель HDMI, сертифицированный Monoprice

Нужно ли покупать новый кабель для устройства HDMI 2.0?

Возможно, но, вероятно, нет. Достигнут интересный момент, когда спецификация максимальной скорости передачи данных спецификации HDMI 2.0 превзошла спецификацию «самого быстрого» кабеля HDMI. Устройства HDMI 2.0 предназначены для передачи данных со скоростью до 18 Гбит/с, тогда как высокоскоростной кабель категории 2 рассчитан на поддержку не более 10,2 Гбит/с. Тем не менее, хорошо сделанный кабель категории 2, вероятно, будет обрабатывать скорости передачи данных намного выше, чем это было проверено.

Безусловно, лицензирующий орган HDMI ввел дополнительную сертификацию «Премиальный кабель HDMI», которая разрешена для использования с кабелями категории 2, которые были протестированы до 18 Гбит/с. То же правило относится к тому, что упомянуто выше. Попробуйте уже имеющийся у вас кабель, и если у вас пропадание изображения или помехи, возможно, стоит подумать о приобретении кабеля Premium HDMI.

Что такое сверхскоростной кабель HDMI?

Это просто маркетинг дыма и зеркал. Фактические характеристики кабеля: категория 1 (стандартная скорость) или категория 2 (высокая скорость).

Какова максимальная длина кабеля для HDMI?

Для кабелей HDMI не определена максимальная длина кабеля — только требуемая производительность. Способность кабеля точно воспроизводить сигналы на большом расстоянии очень сильно зависит от качества сборки кабеля и качества схем в устройствах. Однако на практике высококачественный кабель должен успешно передавать данные на расстояние до 10 метров. Тогда для усиления сигнала может потребоваться ретранслятор или усилитель.

На небольшом расстоянии, например, менее 3 метров, практически любой кабель должен иметь возможность передавать необходимые данные. Не обманывайте себя при покупке дорогих кабелей HDMI.

Совместимы ли новые версии HDMI со старыми версиями?

Да. HDMI полностью обратно совместим со старыми версиями.

В чем разница между HDMI и DVI?

Они по сути одинаковы, кроме того, что HDMI имеет:

• Поддержка 8 каналов аудио
• Поддержка цветового пространства YUV
• CEC (проводка для дистанционного управления устройствами)
• Другой разъем

Совместим ли HDMI с DVI?

Да, однако не DVI-A. Вы можете купить кабели HDMI-DVI и передавать видеосигналы между устройствами. Но имейте в виду — аудио передаваться не будет, и поэтому вам нужно будет установить отдельное соединение для звука.

Высокоскоростной переходник BlueRigger с HDMI на DVI

В чем разница между HDMI и компонентными видео кабелями?

Кабели HDMI — это аудио/видео соединения, которые передают цифровые сигналы между аудио-видео устройствами. Компонентные видео кабели передают компонентные аналоговые сигналы между устройствами и ограничиваются только видео — они не отправляют аудио сигналы.

Можно ли преобразовать компонентный видеовыход в HDMI?

Да, можно. Одним из способов является использование вашего AV-ресивера. Многие AV-ресиверы могут преобразовывать компонентный вход в выход HDMI. Но все равно, вам необходимо проверить руководство для AV-ресивера, так как не все из них выполняют такие функции. Другой способ — использовать адаптер или конвертер. Есть из чего выбирать. Конвертер Portta Component to HDMI, показанный ниже, сделает эту работу.

Конвертер Portta YPbPr с компонентами RGB + R/L в HDMI

Вам просто нужно убедиться, что используемый вами преобразователь доставит нужный вам сигнал. Приведенный выше поддерживает разрешения до 1080p. Кроме того, вам нужно четко понимать, из чего вы хотите конвертировать. Преобразователь, приведенный выше, будет конвертировать только из компонентного видео (+ стереозвук) в HDMI, т.е. отправлять изображение со старой игровой консоли на вход HDMI на телевизоре.

Если вам нужно сделать что-то другое, то вам нужно найти правильный конвертер для этой работы. Но в большинстве случаев люди ошибаются, и в конечном итоге покупают не то устройство.

Для чего используются прямоугольные адаптеры HDMI?

В некоторых ситуациях вам может быть трудно или даже невозможно подключить кабель HDMI к устройству. Наиболее распространенный сценарий — это когда ваш телевизор с плоским экраном установлен на стене. Если порты HDMI не находятся на боковой панели телевизора, между задней панелью телевизора и самой стеной часто не остается места для подключения кабеля. К сожалению.

Барабанная дробь, пожалуйста. Шаг вперед, спасительный адаптер HDMI под прямым углом!

HDMI 90 градусов/прямоугольный адаптер

Данное маленькое устройство подключится к концу вашего существующего кабеля HDMI и создаст 90-градусный разъем. Таким образом, позволяя подключить кабель даже в самых труднодоступных местах. Если вы действительно любите играть — а я не сомневаюсь в этом ни на минуту — вы также можете купить кабели HDMI с уже установленным на конце разъемом под прямым углом. Таким образом, сохраняя дополнительные расходы на покупку адаптеров.

Могу ли я подключить HDMI к VGA?

Это твой счастливый день, ты действительно можешь. Если у вас есть устройство с выходом HDMI, например ноутбук, вам может потребоваться подключить его к проектору, который имеет только вход VGA. На первый взгляд, вы немного застряли, однако, благодаря чудесам современной науки, есть довольно простое решение проблемы. Существует несколько доступных конвертеров HDMI в VGA, которые всасывают сигнал HDMI и выплевывают его под видом VGA. Я сформулировал ответ не совсем технически?

HDMI/VGA адаптер/конвертер

Все, что вам нужно сделать, это подключить соединение HDMI к выходу HDMI вашего ноутбука — или любого другого устройства, с которого вам нужно отправить сигнал. Затем подключите VGA к вашему устройству отображения. Будь то проектор, монитор компьютера или телевизор. Модель обозначенная выше, поддерживает разрешения до 1920×1080 при 60 Гц. Он также поставляется с внешним источником питания, который может быть полезен при подключении к устройству с низким энергопотреблением.

Как выбрать HDMI кабель для телевизора и какой лучше

Индустрия IT-технологий не стоит на месте, а напротив, динамично развивается. Едва ли не каждый день появляются новые устройства и девайсы, существенно упрощающие выполнение повседневных задач. Особое внимание следует уделить синхронизации телевизионного оборудования и компьютерной техники.

Чтобы подсоединить ноутбук или ПК к ТВ, зачастую используется именно HDMI интерфейс. Этот кабель для телевизора существенно превосходит иные доступные шнуры, такие как VGA или тюльпаны.

Несмотря на тот факт, что такой способ синхронизации ноутбука и телевизора используется достаточно давно, мало кто знает, согласно каким критериям выбирается HDMI кабель. На самом деле, запутаться и совершить ошибку чрезвычайно легко. Особенно, если вы понятия не имеете, какой смысл скрывается за этой англоязычной аббревиатурой.

High Definition Multimedia Interface или HDMI – мультимедийный интерфейс, обеспечивающий передачу видеоконтента высочайшего качества и многоканальных цифровых аудиосигналов.

Терминология это, конечно же, хорошо, но давайте на пальцах разберемся, чем HDMI лучше условных тюльпанов. Дело в том, что используя старые интерфейсы, вы не сможете транслировать на экран телевизора изображение с максимальным качеством. Поэтому для просмотра фильмов в Full HD следует использовать именно HDMI, а не какой-либо иной кабель.

Если сравнивать этот интерфейс с DVI, то он также будет более выигрышным. Во-первых, он компактен. Во-вторых, оснащен защитой от копирования информации.

В актуальности шнура убедились, но как его выбирать? Рассмотрим основные критерии:

• версия;
• стоимость;
• длина;
• толщина;
• материал.

В дальнейшем подробно рассмотрим эти критерии и дадим конкретные рекомендации по выбору провода, а сейчас проанализируем сферы использования шнура.

Где используются HDMI кабели

Предназначение интерфейса – передача высококачественного контента. Преимущественно с помощью этого шнура соединяются ноутбуки и телевизоры, но также с его помощью можно подключить смартфон, планшет и прочие устройства.

Пропускное свойство – 18 Гбит/сек. Этот протокол был создан в 2002 году и стал активно использоваться. Кабель HDMI обеспечивает качественную передачу изображения и чистого звука с компьютера на телевизор. Интерфейс уникален тем, что заменяет сразу 5-6 шнуров.

Как выглядит провод? По внешнему виду он мало чем отличается от аналогов. Современные модели выпускаются в тканевой оболочке. Их преимущество заключается в том, что они лучше противостоят механическим повреждениям.

Перечислим основные функциональные возможности:

• передача изображения в разрешении Full HD;
• чистый звук;
• защита от копирования;
• вывод на большой экран картинки;
• подключение игровых консолей;
• просмотр фильмов, сериалов, телепередач;
• воспроизведение контента с Blu-ray плееров.

Если ноутбук подключен к интернету, то вы сможете смотреть любимые фильмы или сериалы в режиме online. Как работает кабель? Элементарно, достаточно подключить один конец провода к ноутбуку, а второй к телевизору. Затем выбираем соответствующий источник сигнала. После этого рабочий стол будет выведен на монитор.

Виды и версии

Над созданием интерфейса работало сразу несколько известных компаний: Thomson, Sony, Philips, Hitachi и другие. В результате, в 2002 году официально было объявлено о появлении нового стандарта. Вот уже более 15 лет HDMI занимает весомое положение в индустрии цифровых технологий. Разработчики не останавливаются на достигнутом, постоянно совершенствуя кабель.

Чтобы определить версию HDMI, ознакомьтесь со спецификацией. Вкратце рассмотрим отличительные особенности всех существующих версий:

• Версия 1.0 появилась в 2002 году. Максимальная пропускная способность 4,9 Гбит/с.
• Спустя два года появилась модификация 1.1. Разработчики сумели улучшить обработку звука для воспроизведения DVD-Audio.
• В 2005 году интерфейс подвергся масштабным изменениям. Релиз 1.2 включал в себя обширный спектр инноваций:
  • Поддержка 1-битового аудио.
  • Использование равномерного цветового пространства.
  • Налажено взаимодействие с низковольтными источниками сигнала.
  • Дополнен протокол дистанционного управления.
• 1.3 – 2006 год. Частота синхронизации была увеличена до 340 МГц. Интерфейс начал поддерживать глубокий цвет, улучшена цветопередача до стандарта xvYCC.
• 1.4 – добавлена поддержка воспроизведения контента в формате 4К.
• Последняя версия 2.0. Разработчики повысили разрешение до 3840х2160 пикселей. Поддержка до 32 аудиоканалов.

КАБЕЛЬ HDMI 2.0 4K 3D UHD

С версиями разобрались, этот фактор нужно учитывать при выборе кабеля. Ведь если вы купите шнур для воспроизведения видео в формате 4К, но он будет первой версии, то ничего из этого не выйдет.

Теперь поговорим о видах HDMI кабелей, их тоже очень много. В спецификации высокоскоростного шнура выделено 5 типов. Рассмотрим все разновидности и их специфические особенности.

Standard

Стандартный вид обеспечивает поддержку видеоконтента с разрешением 1080i (Full HD) или 720p (HD). Используется для подключения всевозможной домашней техники с незначительными параметрами: DVD, спутниковый ресивер, плазмы, ЖК и LED экраны.

Это бюджетный вариант, предназначенный для бытовых устройств. Подойдет пользователям, которые нетребовательно относятся к высокому качеству картинки и звука. Характеристики:

• Максимальное пропускное свойство – 4,9 Гбит/с.
• Частота передачи видео – 165 Мп.
• Глубина цвета – 24 бита.

Это все что нужно знать рядовому пользователю.

High Speed

Высокоскоростной тип отличается поддержкой практически всех форматов видео, в том числе 3D и Deep Color. Технические характеристики:

• Максимальное пропускное свойство – 10,2 Гбит/с.
• Частота передачи видеопотока – 1080 Мпикселей.
• Глубина цвета – 48 бит.

Реализована поддержка реверсивного звукового канала, вследствие чего обеспечивается передача аудио высочайшего качества без применения дополнительных шнуров. Естественно, что в подключаемых устройствах (домашний кинотеатр или обычный телевизор) в обязательном порядке должна присутствовать эта технология. Передает видеосигнал с разрешением 4096 х 2160 пикселей.

Standard with Ethernet

Стандартный + Интернет абсолютно ничем не отличается от кабеля первого типа, за исключением того, что оснащен дополнительным каналом для передачи интернет данных со скоростью до 100 Мбит/с. Функция будет доступна только в том случае, если подключаемое устройство поддерживает технологию Ethernet HDMI.

Подключение этого типа предоставляет возможность установить высокоскоростное интернет-соединение и раздачу получаемых данных на другие устройства, подключенные через интерфейс HDMI. Также реализована поддержка Audio Return Channel.

High Speed with Ethernet

По большому счету это улучшенная версия предыдущего вида. Что касается спецификаций, то они соответствуют параметрам версии 1.4. Универсальный кабель, который подойдет для принятия и трансляции контента с подключением к интернету.

Automotive Standard

Особенный вид, позволяющий подсоединять внешние HDMI устройства к автомобильным медиасистемам. Специалисты используют данный кабель в процессе установки в автомобиле аудиосистемы.

Разъемы HDMI кабеля

Ранее было определено, что самым прогрессивным видом является кабель High Speed with Ethernet в спецификации 1.4, а сейчас речь пойдет о модификациях разъемов. Абсолютно все виды HDMI обозначаются латинскими литерами. Рассмотрим популярные разъемы:

• A – стандартный интерфейс, именно таким разъемом зачастую производители оснащают цифровую технику. Подойдет для подключения телевизоров.
• C (micro) и D (mini) – уменьшенные разъемы HDMI. Используются при подключении смартфонов, фотоаппаратов, лэптопов, таблетов и прочих портативных устройств.
• B – разъем обладает расширенным видеоканалом для трансляции контента с разрешением более 1080p. Пользуется меньшей популярностью, нежели ранее перечисленные типы.
• E – оснащен специальным замком, надежно фиксирующим коннектор с портом в момент подключения устройства. Используется в автомобилях при подключении аудиосистем.

Как правильно выбрать разъем? Учитывайте особенности подключения, размеры коннектора разъема, а также цель, которую вы ставите перед собой. Например, для телевизоров подойдет Type A, а для смартфонов C или D.

Длина и толщина HDMI кабеля

Наверняка многие пользователи задаются вопросом, какой длины HDMI кабель лучше приобрести? Согласно нормативной документации, максимальная длина провода – 10 метров. В спецификациях подобная информация отсутствует, но зачастую данный параметр варьируется от 75 сантиметров до 10 метров.

Не исключено, что вам удастся найти более длинный провод. Впрочем, совершенно необязательно покупать шнур, что называется «с запасом». Размеры, не соответствующие регламентированным нормам, в дальнейшем могут стать катализатором появления проблем в процессе эксплуатации. Например, появятся затухания или искажения – все это негативно отразится на качестве транслируемой картинки.

Качество передачи зависит не только от размера, но и от материала, из которого изготовлен шнур. Для тестирования возьмем стандартный вид версии 1.4. Зачастую такие кабели создаются при помощи бескислородной меди толщиной 24 AWG. Что касается вида High Speed, то его создают из аналогичного материала, но толщина больше на 4 AWG. Это сравнение наглядно демонстрирует, что качество материала и его толщина напрямую влияют на функциональность и эксплуатационный срок проводника.

Следует подчеркнуть: если стандартный кабель сделан действительно из качественного материала, то он обеспечит передачу сигнала до 15 метров. Если длина шнура больше 15 метров, и после подключения невооруженным взглядом заметна потеря качества картинки, то обязательно используйте специальные усилители сигнала.

Интерфейс высокой четкости должен донести абсолютно все данные до приемника без каких-либо искажений. Многие производители отмечают, что провода, созданные на основе дорогостоящих металлов, демонстрируют наивысшую скорость передачи информации при полном отсутствии помех и сбоев.

Стоит учитывать, что использование дорогостоящих металлов непосредственным образом сказывается на стоимости провода. Соответственно выбирая кабель, учитывайте задачи, которые вы перед ним ставите. Например, для передачи данных с тюнера или спутникового ресивера подойдет самый обычный шнур, поскольку информационный поток не велик. Для просмотра 3D контента потребуются более дорогостоящие модели.

Дорогой или дешевый

Как было отмечено, стандарты четко регламентированы. Следовательно, кабель либо обеспечит передачу информации, либо нет. Какой кабель HDMI лучше выбрать? Немецкие геймеры провели интересный эксперимент относительно влияния стоимости провода на его работу. Они закупили множество различных моделей от популярных и неизвестных производителей.

Поклонники видеоигр подключили к монитору игровую приставку и вывели одинаковые изображения. В дальнейшем было проведено сравнение скриншотов. Для максимальной точности сопоставлялись контрольные суммы. Эти показатели совпали на 100%.

Казалось бы, стоимость выбора не сказывается на выборе HDMI кабеля, однако этот эксперимент абсолютно не учитывает передачу звука. Поэтому был проведен повторный эксперимент. Разница снова не обнаружена. Поэтому переплачивать за кабель совершенно необязательно.

Виды HDMI разъемов, что это такое и как выглядит

HDMI – популярный интерфейс, обеспечивающий одновременную передачу изображения и звука. Этим разъёмом оснащены современные виды техники: ТВ, игровые консоли, лэптопы, ПК и т.д. Как правильно выбрать кабель HDMI? Чтобы принять грамотное и взвешенное решение, тщательно изучите особенности этого интерфейса.

Что такое HDMI-интерфейс

Разъёмом HDMI оборудованы ТВ, мониторы, лэптопы, медиаплееры, системные блоки, консоли. Интерфейс поддерживает следующие разрешения: 1920×1080, 2560×1440, 4K. Появление HDMI позволило существенно увеличить функциональные возможности техники. Одним из главных преимуществ является одновременная передача звука и картинки, поэтому отпадает необходимость использования большого количества различных шнуров.

Аббревиатура HDMI расшифровывается как мультимедийный интерфейс высокой чёткости. Интерфейс обеспечивает передачу цифрового контента с максимальным разрешением. Через разъём осуществляется передача аудио. Контент защищён от пиратства. Это шаг в направлении борьбы с пиратством.

Интерфейс полностью вписывается в регламент защиты цифрового контента. HDMI имеет большое количество видов и типов. Все оптимизированные версии обладают определёнными улучшениями. Поэтому обновлённые спецификации разъёма – совершенный продукт. Далеко не всегда кабель HDMI входит в базовую комплектацию техники. Не исключено, что пользователю предстоит купить шнур отдельно.

Как выглядит HDMI-шнур? Обыкновенный шнур, длина которого варьируется в диапазоне 3-5 метров. Существуют и более длинные версии. Производители предлагают пользователям провода с различной оболочкой, например, усиленная защита от механического воздействия. Некоторые версии оснащены ферритовыми кольцами. Они препятствуют появлению помех.

История HDMI-выхода

Интерфейс HDMI был официально признан в 2002 году. Над внедрением этого разъёма работали многие популярные производители техники: Philips, Sony, Toshiba и другие бренды. Для чего создавался разъём HDMI, ведь были и другие интерфейсы? Главная особенность – этот порт был на 100% цифровым, а также он обеспечивал трансляцию картинки и воспроизведение звука одновременно.

Новый разъём гарантировал передачу контента с максимальным разрешением. Один кабель заменил сразу несколько проводов. Пользователям внедрение нового стандарта облегчило жизнь. Сегодня все знают,что такое разъём HDMI, и для чего используется этот порт.

Отличие HDMI от других выходов

Ключевое отличие – улучшенная скорость передачи информационного потока. Через кабель обеспечивается передача контента в высоком разрешении. Аудиосигнал передаётся через 8 каналов 24-битного звука с частотой 192 кГц. Это свидетельствует о качественном звучании. Абсолютно все разновидности разъёмов HDMI передают картинку и звук одновременно.

Предшественники использовались для передачи аналогового сигнала, а популяризация HDMI ознаменовалась переходом на цифровой формат. Сегодня пользователи смогут приобрести кабель любого размера, что обеспечивает удобное использование техники.

Как устроен HDMI-кабель

Шнур формируется несколькими составляющими элементами:

• защита;
• оплётка;
• экран из высококачественного алюминия;
• полипропиленовая оболочка;
• витая пара двух типов;
• элементы управляющих сигналов и системы питания.

Виды HDMI-кабелей

Интерфейс классифицируется на типы и виды в соответствии с определёнными критериями. Начнём с типов разъёма, их пять:

1. Лидер популярности – тип А, который также довольно часто называют Full Size. Чаще всего встречается на GPU-модулях, лэптопах, телевизорах и прочих устройствах.
2. Тип B предназначен для передачи контента с большим разрешением 3830х2400 пикселей, но сегодня практически не используется.
3. Уменьшённая версия – тип С или Mini Size. Этим интерфейсом оснащены мобильные устройства: смартфоны, планшеты.
4. Micro Size – это тип D. Ещё одна уменьшённая спецификация популярного разъёма, которая используется на миниатюрных устройствах.
5. Тип Е предназначен для подключения всевозможной техники к автомобилям. Речь идёт о магнитолах и т.д.

Виды HDMI-разъёмов рассмотрели. Что касается кабелей, то они классифицируются следующим образом:

• стандартный – обеспечивает передачу контента с разрешением до 720p;
• стандартный с поддержкой Ethernet – похож на предыдущий вид, но оснащён дополнительной витой парой, которая необходима для подключения к интернету;
• высокоскоростной – используется для передачи 4К-контента. Обладает отличной скоростью передачи данных;
• высокоскоростной с поддержкой Ethernet – максимальная пропускная способность дополнена опцией подключения техники к интернет-сети;
• автомобильный – ориентирован на эксплуатацию в нестандартных условиях. Сохраняет работоспособность при повышенной температуре.

Это основные классификации кабеля и разъёма HDMI, но есть также несколько дополнительных способов разделения популярного интерфейса на версии.

Версии HDMI-кабелей

В период с 2002 по 2019 год было выпущено множество версий интерфейса. Разработчики активно совершенствовали HDMI, улучшая определённые аспекты передачи данных. На современном рынке можно приобрести следующие версии кабеля:

1. Самая первая версия, представленная ещё в 2002 году – HDMI 1.0. Использовалась для трансляции контента с разрешением 1080р и 8-канальный звук.
2. Появление HDMI 1.1 обусловлено необходимостью обеспечения защиты звука. Внедрение необходимых решений позволило воспроизводить DVD аудио.
3. С целью обеспечения корректной синхронизации с компьютерными системными блоками и другой техникой реализовывается HDMI 1.2. Новая версия также расширяет спектр читаемых форматов.
4. Upgrade путём выпуска HDMI 1.2a позволил расширить протоколы для реализации обновлённой системы ДУ.
5. В HDMI 1.3 снова интегрируются новые форматы, устраняется потеря звучания. Увеличивается диапазон цветов и пропускная способность.
6. Версия HDMI 1.3b создавалась для обеспечения корректного управления бытовой техникой.
7. Появляется потребность в проигрывании 3D- и 4К-контента, специально для этого создаются две новые версии HDMI 1.4 и 1.4a. Реализовывается также интернет-соединение Fast Ethernet. Спустя время появляется версия 1.4b с улучшением показателя пропускной способности.
8. В версии HDMI 2.0 минимизирован дисбаланс уровней в процессе передачи данных. Улучшается поддержка 4К и 3D. Появляются новые способы для одновременной передачи звука и картинки.
9. Финальная версия была представлена в 2017 году – HDMI 2.1. Разработчики увеличили пропускную способность и спектр поддерживаемых разрешений воспроизводимого контента.

Необходимо также внимательно изучить типы соединителей.

Кабель mini HDMI

Основное назначение mini HDMI-кабеля – синхронизация с портативной техникой: фотоаппараты, видеокамеры, смартфоны, планшеты. Все эти устройства оснащены уменьшёнными разъёмами micro и mini. Что касается функциональных возможностей, то эти кабели ничем не отличаются от стандартной версии. Разница заключается лишь в уменьшённых размерах, что является преимуществом.

Разъём для кабеля mini HDMI также встречается в некоторых GPU-модулях. Незначительные габариты интерфейса позволяют разработчикам оснастить видеокарту также входом DVI. Миниатюрные порты крайне редко встречаются на классических медиаплеерах и телевизорах.

Совместимость HDMI с другими выходами и переходники к ним

HDMI-кабель можно использовать для подключения техники, которая оснащена более старыми интерфейсами. В первую очередь это касается DVI и VGA. Однако для подключения кабеля к устройству потребуется специальных переходник. Например, в продаже встречаются даже переходники USB-HDMI. Поэтому сегодня любой прибор можно без лишних проблем подключить к телевизору. Самые популярные переходники:

• HDMI-VGA;
• DVI-HDMI;
• USB-HDMI.

У пользователей не возникнет трудностей с настройкой подключения.

От чего зависит качество передачи сигнала по HDMI

Скорость передачи данных указана в спецификациях интерфейса и кабеля. На этот показать влияет длина и качество шнура. Большая длина провода требует специального сечения с использованием проводников из меди. Большой диаметр – ещё один показатель высокой скорости передачи данных.

Предположим, длина кабеля – 10 метров, а толщина – 8 миллиметров. Это хорошие показатели. Если длина увеличивается до 15-20 метров, то толщина должна быть не менее 9-10 миллиметров. Улучшенные изоляционные свойства и соблюдение правил эксплуатации обеспечивают отсутствие потери качества в процессе передачи сигнала.

Преимущества и недостатки HDMI-интерфейса

Список сильных и слабых сторон изменяется в зависимости от версии разъёма HDMI. Если обобщить, можно выделить следующие преимущества:

• передача картинки и звука осуществляется через 1 кабель;
• практичность и простота в применении;
• интерфейсом HDMI оснащены многие типы техники;
• передача данных осуществляется с максимальной скоростью.

Недостатки практически отсутствуют. Если правильно подобрать толщину и длину кабеля, то помех не будет. Поэтому необходимо учитывать этот момент с целью обеспечения воспроизведения качественного изображения.

Актуальность HDMI-интерфейса

Выход HDMI на протяжении длительного отрезка времени остаётся востребованным. Появление новых моделей техники только способствует поддержанию актуальности этого интерфейса. Разработчики обновляют кабель и разъём, внедряя полезные дополнения, например, поддержку воспроизведения контента в максимальном разрешении.

Многие пользователи отдают предпочтение этому интерфейсу, поскольку он транслирует звук и видео. Наличие большого количества переходников для синхронизации через HDMI-техники с более старыми разъёмами также способствует сохранению актуальности.

Разница между HDMI и DVI

Предшественник HDMI – разъём DVI. Наверняка все пользователи слышали об этом выходе, поскольку преимущественно через него осуществляется подключение системного блока к монитору компьютера. Однако этот кабель обеспечивает передачу исключительно видео. На основе этого можно сделать вывод, что главное отличие – одновременная передача звука и картинки.

Современный порт обладает меньшими размерами, чем DVI. Внедрение HDMI ознаменовалось окончательным переходом на цифровую передачу сигнала. Ещё одно важно отличие – это увеличенная пропускная способность. Несмотря на высокую скорость передачи сигнала, потери качества нет.

Какой HDMI-кабель выбрать

Запомните, что длина кабеля и толщина взаимосвязаны. Чем толще шнур, тем лучше. Для подключения телевизора к смарт-приставке, игровой консоли или ноутбуку используется кабель максимальной длины, что позволяет избежать перегибов шнура. Высчитать оптимальный размер провода нужно предварительно, основываясь на расстоянии подключаемой техники.

На что стоит обратить внимание при покупке HDMI-кабеля и нужно ли переплачивать за дорогие варианты

Пользователь должен учитывать экранирование, которое обеспечивает надлежащий уровень защиты. Потребителям рекомендуют покупать витую пару, поскольку такой шнур характеризуется сниженной наводкой. Избежать появления помех можно, купив экранированный кабель.

Некоторые специалисты полагают, что шнур с контактом с позолотой способствует более высокому качеству передаваемого контента. Однако это не совсем верное утверждение. Позолота защищает провод от появления ржавчины.

Что такое HDMI в телевизорах и для чего он нужен

В настоящее время большое количество мультимедийной техники имеет порты HDMI: телевизоры, мониторы, различные приставки, плееры и т.п. Чем таким HDMI заслужил свое обширное распространение, и для чего он нужен на телевизоре, рассмотрим в статье.



Что такое HDMI в телевизоре

Hdmi – это технология, позволяющая передавать многоканальный звук, а также видеоданные в фотмате Hd с высокой скоростью. Над ее разработкой работают многие известные компании: Sony, Phillips, Hitachi, Thomson и др. Кроме того, интерфейс снабжен защитой передаваемых данных от копирования и, помимо звука и изображения, может передавать Ethernet-сигнал, а также управляющие команды.

Кабель HDMI состоит из 19 проводов.  Цифровой сигнал передается без сжатия по данному шнуру со скоростью от 4.9 Гбит/сек. К тому же нет необходимости передавать отдельно аудио сигнал, как было в аналоговой передаче данных.  Таким образом, можно соединять любую технику при наличии соответствующих разъемов для высокоскоростной цифровой передачи звука и видео.

Зачем может понадобиться такой разъем в ТВ. Современные телевизоры – это уже не просто устройство для просмотра телепередач и кино. Смарт функции значительно расширили их возможности. Наличие большого количества выходов, в том числе порта hdmi, стало необходимостью. Разберемся, для чего нужен hdmi в телевизоре.

Название hdmi означает, что данный интерфейс является мультимедийным интерфейсом высокого разрешения. К телевизору можно подключить компьютер, ноутбук и множество других устройств, и использовать  его вместо монитора. Ведь экран ТВ имеет большие размеры, чем монитор ПК. Поэтому смотреть фильм или играть становится гораздо удобнее.

Как выбрать HDMI кабель для ТВ

Для того, чтобы выбрать подходящий шнур, для начала нужно понимать, какая длина нужна. Стандарт предусматривает длину провода от 0.75 до 10 метров. Но при необходимости его можно удлинять с помощью усилителей-повторителей. Причем, чем длиннее планируется использовать шнур, тем толще он должен быть. Но рекомендуемая длина не должна превышать 3 метра. Разъем HDMI выглядит похожим на USB, но со скошенными углами. Присмотритесь к своей технике, вы можете обнаружить несколько таких портов. Перед тем как подключать устройства нужно выяснить, какой именно протокол HDMI поддерживает ваш прибор.

Качество передаваемого сигнала будет зависеть не только от протяженности кабеля, но и от материала, из которого он изготовлен. Существуют разные спецификации кабеля, имеющие различную пропускную способность и другие характеристики, которые будут описаны ниже. На данном этапе следует знать, информацию какого качества и объема предполагается передавать.

Если в вашем  телевизоре отсутствуют высокие технические характеристики, нет смысла приобретать провод, предназначенный для передачи очень «тяжелого» видео

Еще одно из преимуществ провода этой технологии – его невысокая стоимость. Но производители идут на различные ухищрения, чтобы повысить цену кабеля. Это может быть наличие ферритовых колец, позолоченных контактов или экранирование золотой фольгой, которые обеспечивают оптимальное качество передачи, и защищают от помех. Однако самый обычный кабель и шнур с такими дополнениями будут одинаково выполнять свои функции, вот почему нет необходимости в приобретении излишне дополненных кабелей.

Классификация и типы HDMI

Кабель по своей структуре состоит из:

• внешней оболочки;
• оплетки или экрана с медными жилами без изоляции для пайки;
• еще одного экрана из фольги;
• оболочки из полипропилена;
• экранированных витых пар для передачи информации;
• неэкранированных витых пар для сигналов SDA SCL;
• других проводящих элементов для питания и управляющих сигналов.

Есть такие понятия как протокол и кабель Hdmi. Протокол – это те правила, по которым передаются данные от источника к приемнику. Версии протоколов постоянно выпускаются новые и, начиная с 2002 года, их насчитывается уже более десятка от 1.0 до 2.1. Сейчас уже их выпускают без нумерации, чтобы не путать пользователей. Что хорошо – все версии имеют обратную совместимость, то есть новые, хоть и имеют больше функций, но отлично взаимодействуют с ранними версиями.

Для поддержки протоколов существует такие виды кабеля:

• Standart. Подходит не для очень требовательной техники. Поддерживает разрешение 720p  и не выше 1080i с частотой 60 Гц. Со скоростью передачи не выше 4.9 Гбит/сек, глубина цвета 24 бита.
• High Speed. Поддерживает разрешение 2160p с частотой 30 Гц, может передавать 3D в Full Hd, имеет пропускную способность от 8.16 до 10.2 Гбит/сек, глубина цвета 48 бит.
• Premium High Speed. Может передавать данные с разрешением в ультра-HD (4K), частота 60 Гц. 3D также передается в ультра-качестве. Скорость – 18 Гбит/сек.
• Ultra High Speed. Поддержка разрешения до  8К. На настоящий момент максимальная скорость передачи данных – 48 Гбит/сек, поддерживает все протоколы технологии.
• Standard Automotive Cable – предназначен для использования в транспортных средствах.

В наименовании кабеля может быть Ethernet, что значит, можно с его помощью устанавливать соединение с интернетом

Типы разъемов также могут быть различными, делятся на такие типы:

• А. Полноразмерный HDMI, наиболее часто встречающийся в крупной технике, 19-контактный, может работать с одноканальным DVI-D.
• В. 29-контактный. Совместим с двуканальным DVI-D и практически не используется в быту.
• C или miniHDMI. Применяется для многих портативных устройств.
• D или microHDMI. Имеет еще меньший размер, чем предыдущий тип. Также используется в портативной технике.
• Е  или автомобильный. Имеет дополнительный фиксирующий соединитель, который предотвращает разъединение от вибрации, и оболочку для защиты от влаги и пыли.

Существуют кабели для взаимодействия устройств с такими разъемами:

• HDMI-HDMI. Оптимальное подключение к ТВ или домашнему кинотеатру от прочих источников мультимедийного контента: наилучшее качество передаваемой информации.
• HDMI-MicroHDMI и HDMI-MiniHDMI. Отличное решение для передачи данных с небольших девайсов: планшетов, телефонов и т.п. на большой экран с возможностью просмотра в ультра-качестве.
• MiniHDMI-MiniHDMI. Способен передавать данные в 720p, 1080i и 1080. Пропускная способность ограничивается 10 Гбит/сек.
• HDMI-DVI. Используется, если одно из устройств имеет вход более старой технологии DVI. Обычно применяют, когда нужно вывести изображение с ПК или ноутбука на экран ТВ.

При подключении двух устройств одно из них будет работать на вход, а другое на выход (out). И нужно будет включить соответствующий режим приема сигнала. Более подробное подключение и настройку данного кабеля рассмотрим дальше.

Подключение и настройка HDMI кабеля

Для подключения двух устройств, например, ТВ и ноутбука, техника должна быть отключена. Hdmi кабель  нужно подсоединить к hdmi разъему ноутбука и ко входу hdmi телевизора. Теперь включаем устройства. По миганиям экрана ТВ, можно понять, что он определил нужное соединение с внешним источником. Телевизор потребуется поставить в режим AVI и выбрать тот вход, к которому подключен кабели (так как HDMI портов может быть несколько).

Теперь на устройстве-источнике нужно настроить изображение. Для этого нужно найти «Разрешение экрана» (меню может быть различным в зависимости от операционной системы) и выставить соответствующее значение. Если автоматически не определился подключенный телевизор, в настройке экрана потребуется нажать «Найти», после чего должно быть найдено подключенное устройство. Теперь надо определить, какой экран является главным, а какой дополнительным.

Если вдруг оказалось, что телевизор не передает звучание, то нужно назначить его как устройство, воспроизводящее звук. Для этого на панели уведомлений на ПК, где отображается уровень звука (динамики) нужно выбрать в «Устройствах воспроизведения» вместо динамиков телевизор. Аналогично подключается и монитор к ноутбуку.

HDMI – это очень удобная технология, позволяющая подключать различную технику для передачи аудио и видео информации в высоком качестве без задержек. Наиболее часто применяется для вывода фильмов или игр на экран большего размера. Стоимость такого кабеля невысока, а настройка подключенных устройств не должна вызывать затруднений.

какая скорость передачи у этого порта и что можно подключить



Здравствуйте, друзья.

Из этой статьи вы получите основную полезную информацию о HDMI что это, где и зачем используется, какими обладает характеристиками и каких видов бывает. Почему вам стоит это знать?

Сейчас большинство мультимедийной техники подключается через этот интерфейс, и не исключено, что вы тоже используете его, быть может сами того не ведая. Также после прочтения статьи вы сможете правильно подбирать кабели для подключения устройств.



Знакомство с HDMI

Данная аббревиатура подразумевает под собой словосочетание «High Definition Multimedia Interface», что в точности переводится как мультимедийный интерфейс высокой четкости. Он служит для отправки цифровых видеосигналов, обладающих большим разрешением. А также многоканального цифрового аудио, защищенного от копирования.



Проще говоря, это канал для передачи цифрового изображения и звука от одного устройства высокой четкости другому. Осуществляется такой процесс при помощи соответствующих кабелей. Ими могут соединяться видеокарты и мониторы, домашние кинотеатры/игровые приставки и современные телевизоры, планшеты/телефоны и компьютеры, и т. д.

К слову, разъемы для вышеперечисленных гаджетов отличаются форм-фактором (размером): обычным подключается крупная техника, mini-HDMI — смартфоны и некоторые модели планшетов, micro-HDMI — лаптопы, планшетные ПК и т. п. техника. Каждый port содержит примерно 19 контактов.

Характеристики

Рассмотрим главные особенности, которые выделяют данный интерфейс среди других:

• Скорость передачи данных колеблется в диапазоне от 4,9 до 48 (новинка 2017-го года) Гбит/с.
• Способен передавать несжимаемое видео в высоком разрешении, сигналы для 3D-телевидения, а также 8 каналов цифрового аудио.
• Выводит качественную картинку на экраны с соотношением сторон 16:9, разрешением 1920×1080 пикселей и выше (до 4K). Чтобы вы могли сравнить: устаревшие по нынешним меркам телевизоры имели соответствующие параметры 4:3 и 704×480 пикселей.
• Герцовость поддерживаемых разрешений в современных интерфейсах варьируется от 50/60 до 100/120Hz
• Поддерживает Ethernet-соединение со скоростью до 100 Мбит/c.



О кабелях

Кабель в разрезе включает в себя:

• Внешнее покрытие;
• Проволочную оплетку для экранизации с добавлением неизолированной жилы из меди для пайки;
• Еще один экранизирующий слой из алюминиевой фольги;
• Оболочку из полипропилена;
• Витые пары 5-й категории, обладающие сопротивлением 100 Ом, которые предназначены для передачи информации;
• Экранизацию указанных витых пар из внешней изоляции и провода для пайки;
• Другую витую пару без экранизации, заточенную под сигналы SDA SCL;
• Дополнительные проводники для управляющих сигналов и питания.

Длина

Стандартной длиной кабеля считается 10 метров. Но можно удлинить его до необходимых  размеров при помощи внешних или вмонтированных в шнур усилителей-повторителей. Они устанавливаются не на выходе сигнала, а ближе к приемнику.

Чтобы избежать помех, некоторые производители оснащают свою продукцию ферритовыми кольцами с одной и другой стороны.

И учтите, что чем длиннее кабель, тем массивнее должен быть проводник.



Типы

Существует 5 типов HDMI-кабелей:

• Стандартный. Ищите бюджетный вариант? Standart — для вас. Используется для подключения не слишком требовательной бытовой техники (DVD-плеер, спутниковый приемник, плазменные и ЖК-панели и пр.).



Он не отличается супер-качественной работой. Судите сами: передает картинку с разрешением 1080i  или 720p., предельная пропускная способность — 4,9 Гбит/с, полоса частот (передача видеопотока) — 165 мегапикселей, а глубина цвета — 24 бита.

• Высокоскоростной. Вы владеете Blu-ray/HDD-плеером, широкоформатным экраном или другой модернизированной техникой либо просто является ценителем высококачественного изображения? Как отличить от обычного? Обратите внимание на надпись «High Speed» на штекере, либо на самом кабеле.



Взаимодействует с любыми форматами, в том числе Deep Color и 3D. Отличается поддержкой технологии Audio Return Channel (реверсивный звуковой канал), которая позволяет передавать аудио без другого кабеля. Заметьте, что принимающие устройства тоже должны ее поддерживать. Обычно таковые имеют пометку ARC.

Обладает такими параметрами: работает с разрешением 1080i и выше, таким же числом полосы частот (в мегапикселях), скоростью 10,2 Гбит/с и глубиной цвета 48 бит.

• Стандартный c Ethernet. То же самое, что и в первом пункте, только вдобавок имеется опция подключения к интернету.
• Высокоскоростной c Ethernet. Думаю, понятно без объяснений.

• Автомобильная версия (Standart Automotive). Отдельный вид кабеля, служащий для коннекта устройств к автомобильной медиа-системе.



Разница между HDMI и DVI

Предшественником HDMI был интерфейс DVI. Скорее всего, вы тоже имели с ним дело, когда подключали монитор к своему первому компьютеру. Но через этот канал передавалось только видео. Как вы уже и сами можете сделать вывод. Главное усовершенствование интерфейса HDMI состоит в том, что он способен передавать вдобавок звук.

Но это не единственное его отличие от DVI. Еще современный порт обладает меньшими размерами. Также он передает только цифровые сигналы, в отличие от своего устаревшего собрата, который может работать и с аналоговыми данными. Еще пропускная способность HDMI выше, чем у DVI (последние работают на скорости 3,4 Гбит/с).



На этом всё.

Жду вас чаще в гостях моего блога.

Пока-пока.
