Ремонт холодильников Самсунг: инструкция по эксплуатации, неисправности

Холодильники торгового бренда Samsung, как изображено на фото, созданы по классической схеме производства холода. За счет управляющих схем и повышенной и оптимизированной термоизоляции рабочих камер от окружающей среды снижено потребление электроэнергии на единицу отведенного тепла с обслуживаемых камер.

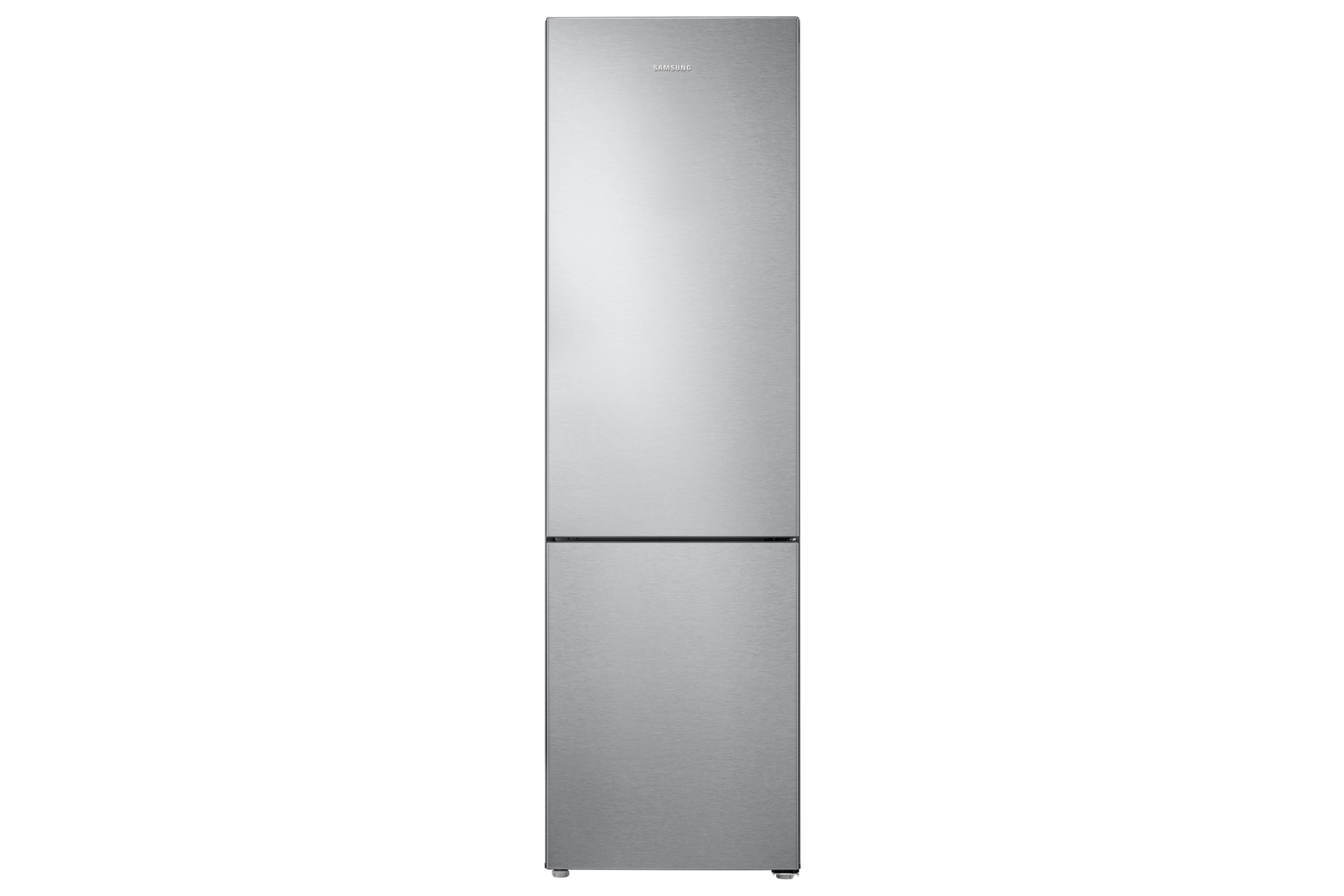

Холодильник Самсунг

Устройство холодильника Samsung

Самсунг состоит со следующих систем:

• корпуса с одной или несколькими камерами, которые имеют антибактериальное покрытие;
• охлаждающей системы с компрессором и радиатором;
• блока управления температурными режимами;
• системы активного оттаивания;
• устройства, которое контролирует неисправности работы холодильника.

Холодильник Samsung RL33: блок-схема

Уход и эксплуатация холодильника Самсунг

Согласно инструкции по эксплуатации, при уходе за холодильником Samsung советуется мыть корпус и камеры растворами, не содержащими кислот и щелочей, чтобы не уничтожать антибактериальное покрытие и не нарушать герметичности дверей.

Техника Самсунг при эксплуатации не требует какого-то особенного ухода. Необходимо соблюдать небольшой набор технических требований, изложенных в инструкции, не иметь проблем долгое время:

• Подключение к однофазной сети напряжением 220 В 50 Гц: нежелательно отклонение стандартов напряжения и частоты более, чем на 5%.
• Следить за герметичностью запираемых дверей.
• Не следует ставить в холодильные камеры продукты с температурой выше +32 градусов.
• Следить за наличием фреона в системе охлаждения.
• Не допускать засорения трубок, отводящих влагу при размораживании холодильника Samsung.
• Не допускать дополнительного нагрева радиаторов испарения фреона отопительными приборами.

Некоторые неполадки, с которых начинаются крупные неисправности

Такое случается крайне редко, чтобы техническое устройство резко вышло из строя. В этом случае на него подействовал какой-то сторонний фактор. Обычно неисправности холодильника Самсунг, как и положено, нарастают постепенно.

• Время от времени не выполняются команды при нажатии управляющей кнопки. Отключил-включил устройство от сети – неполадка ушла. Это означает, что пропадает сигнал на соединительном шлейфе между дверной консолью и платой управления. Причина – от времени ослабевают контакты на соединениях. Если долго в таком режиме эксплуатировать холодильник Самсунг, то потребуется более серьезный ремонт – замена платы управления.

• Появились посторонние шумы при работе компрессора, при отключении холодильник вздрагивает. Могут быть неполадки в самом двигателе, но чаще всего – это признак ослабления его креплений. Эта мелкая неисправность часто приводит к утечке фреона.
• Постепенно температура в холодильнике Самсунг становится все выше и выше установленной. Это означает, что или началась разгерметизация камеры, или нарастает нарушение циркуляции пара, или снижается напряжение на наконечниках. В любом случае эти неполадки могут вывести со строя компрессор.

Наиболее часто встречающиеся неисправности холодильника Samsung и их ремонт

Чаще всего не работает холодильник Самсунг по следующим причинам:

• Выход из строя блока управления из-за перепадов напряжения и частоты в питающей сети, к параметрам которой холодильники Samsung весьма чувствительные.
• Поломка терморезистора или его клемм соединений.
• Неисправность в системе «NO FROST».
• Не работает охлаждение нижней камеры.
• Утечка фреона при разгерметизации системы выработки холода.
• Не работает вентилятор.
• Система обнаружения поломок не работает согласно инструкции.

При обнаружении названных поломок нужно обращаться в сервисную службу, так как самостоятельно произвести ремонт практически невозможно. В большинстве случаев электронные детали холодильника Самсунг просто заменяются, а не ремонтируются.

Собственно, современное обслуживание всей бытовой аппаратуры, а не только от фирмы Samsung, заключается в том, чтобы диагностировать неработающий блок устройства и заменить его новым. Специализированные сервисные центры для этого имеют соответствующую ремонтную базу запасных частей.

Не работает отключение компрессора холодильника Самсунг

Если при этом тепловая энергия удаляется из камер охлаждения и образовывается толстые наросты инея и льда, как показано на фото, то можно сказать почти наверняка, что вышел не работает датчик температур (термостат). Ремонт холодильника заключается в его замене.

Если же отбор тепла с камер прекратился и в них не набирается выставленная температура, то тут может быть две причины:

1. Недостает, а то и вовсе отсутствует хладагент в системе. Вероятнее всего, произошла его утечка. Но чаще всего фреон «уходит» постепенно, и если быть внимательным к эксплуатации устройства, то можно заметить, как компрессор постепенно увеличивает время своей работы. Нужно устранить причину утечки и заправить хладагентом систему.
2. Невозможно плотное закрывание двери. В этом случае может потребоваться не только регулировка дверей, но и замена уплотнительного материала, если при уходе за аппаратом использовались растворы, которые содержали кислоту или щелочь.

Следует отметить, как и всякая техника, холодильники Samsung тоже выходят со строя. Но отремонтировать их самому в домашних условиях в случае неисправности сложно. Ведь эффективность их работы зависит от той высокой точности подгонки всех деталей, которой без квалификации достичь тяжело. А иметь дома весь набор запчастей, когда существуют сервисные центры, и вовсе бессмысленно.

Это интересно:

Руководство пользователя холодильника с нижней морозильной камерой SAMSUNG

RB12A3006

12 куб. футов. Холодильник с нижней морозильной камерой BESPOKE с настраиваемыми цветами и гибким дизайном

Настройка цвета
Настройте цвет своего холодильника. Выберите один из трех цветов, чтобы создать пространство, соответствующее вашему стилю.
Модульность
Создайте идеальное холодильное пространство — используйте его как отдельное устройство или легко комбинируйте с другим холодильником с нижней морозильной камерой BESPOKE или гибкой колонной.
Тонкий, современный дизайн
Улучшите внешний вид вашего пространства с помощью тонкого современного дизайна.

Выбор цвета панели BESPOKE

Модульность

Тонкий, современный дизайн

Дизайн

• 24 XNUMX ″ Ширина
• Утопленные ручки
• Высокоэффективное светодиодное освещение
• Полностью открытая морозильная камера
• Полка Easy-Slide

Перфоманс

• Всестороннее охлаждение

Рейтинг
ENERGY STAR®Rated: 403 кВтч / год

1. Измерьте высоту, ширину и глубину проема, включая плинтусы,
   лепная плитка, выступ столешницы и т. д. Убедитесь, что есть достаточно места для открытия двери (при измерении учитывайте стены, островки или другие препятствия).
2. См. Рисунок ниже, чтобы определить размеры.
3. Оставьте зазор 2. 5 дюйма со стороны петель холодильника при установке рядом со стеной, где ручка может соприкасаться.
4. Оставьте минимальный зазор 1 ″ сзади для надлежащей циркуляции воздуха и воды / электричества.
   соединения. Оставьте минимальный зазор 3/8 дюйма по бокам и сверху для упрощения установки.
5. Убедитесь, что каждая дверь и прихожая в доме достаточно широкие, чтобы через них можно было легко пронести холодильник.

Для оптимального использования и возможности полного открытия дверцы холодильника не устанавливайте его рядом со стеной.
Пожалуйста, обратите внимание: Следующая информация о размерах и вырезах предназначена только для целей планирования.
Для получения полной информации об установке обратитесь к руководству, прилагаемому к продукту, или загрузите руководство на сайте samsung.com.

Размеры

Общий объем: 12.0 куб. футов

Холодильник: 8.2 куб. футов

• 4 водонепроницаемые полки из закаленного стекла
• 1 хрустящая корочка с контролируемой влажностью
• 4 дверных ящиков
  — Контейнер на 1 галлон, 3 обычных контейнера
• Высокоэффективное светодиодное освещение

Морозильная камера: 3. 8 куб. футов

• Ящики 3
• Высокоэффективное светодиодное освещение

Один (1) год на запчасти и работу на холодильник
Пять (5) лет на запчасти и работу на
Только герметичная система охлаждения *
Десять (10) частей и пять (5) лет
Работа на цифровом инверторном компрессоре
* Компрессор, испаритель, конденсатор, осушитель и соединительные трубки.

Размеры и вес продукта
Размеры (ШxВxГ с петлями и дверцами):
23 3/8 ″ x 73 ″ x 26 3/8 ″
Размеры (ШxВxГ без петель и двери):
23 3/8 ″ x 71 3/4 ″ x 24 3/8 ″
Вес: 168 фунтов

Размеры и вес в упаковке (ШxВxГ)
Размеры: 25 3/4 ″ x 76 5/8 ″ x 27 5/8 ″
Вес: 179 фунтов

Фактический цвет может отличаться. Дизайн, технические характеристики и цветовая гамма могут быть изменены без предварительного уведомления. Неметрические веса и размеры являются приблизительными.
© 2021 Samsung Electronics America, Inc., 85 Challenger Road, Ridgefield Park, NJ 07660. Тел .: 800-SAMSUNG. samsung.com. Samsung является зарегистрированным товарным знаком компании Samsung Electronics Co., Ltd.

Настройка температуры на холодильнике Самсунг

Холодильники Самсунг пользуются повышенным спросом, благодаря малошумной работе, экономному расходованию энергии и оптимальной температуре в камерах. Производитель оставил возможность для самостоятельного регулирования режима в ограниченных пределах, следуя инструкции по установке температуры в холодильнике Самсунг. Как выставить температуру в рефрижераторе, можно ознакомиться на видео.

Как выставить  температуру в холодильнике Самсунг с капельной системой разморозки

В зависимости от модели и типа, температура в шкафу и морозилке отличается. Если изменять температуры в морозильнике, в шкафу параметры тоже находятся в динамике. Регулировка ведется с помощью кнопок, которые настраиваются по показаниям датчиков температуры, расположенных:

• в холодильной камере;
• внутри испарителя;
• в морозильной камере;
• на корпусе, вне герметичного пространства.

Задача датчиков передать измеряемые параметры в систему электронного управления холодильника Самсунг. Регулирование температуры  ведется на дисплее. В каждом случае, настраивая определенную модель, нужно руководствоваться инструкцией по установке температуры холодильника.

Перед тем как изменять температуру, необходимо дать время для того чтобы термостат принял параметры окружающей среды. После этого включить холодильник Самсунг, дать поработать для обеспечения параметров, выставленных в заводских настройках. Проверить соответствие показаний электронного табло можно с помощью стакана с водой, установленному по центру холодильника и термометра. Нормально, если вода показывает +4 градуса. Самсунг закладывает установочную температуру  в холодном шкафу +1 — +5 ⁰ С, в морозилке диапазон регулирования шире, чем в холодильнике, от -13 до 20 ⁰С.

Как отрегулировать температуру в пределах разрешенного сектора, написано в инструкции к холодильнику Самсунг, воспользуйтесь советом мастера на видео из практического опыта. Для изменения режима можно воспользоваться кнопками Cooling Power, Fridge и дисплеем или ручным терморегулятором. Не стремитесь выставить минимальную температуру, это повышает потребляемую мощность.

Как выставить температуру в двухкамерном холодильнике Самсунг

Если холодильник Самсунг двухкамерный, морозильник настраивается отдельно, он может иметь функцию ускоренной заморозки. Действие интенсивного режима продолжается не более 72 часов, с автоматическим переходом на стандартный уровень.

Новый аппарат после подключения, может работать сутки, не останавливаясь. Начинать установку температуры можно после стабилизации режима. Важно при этом руководствоваться инструкцией. Переставить температуру можно, воспользовавшись кнопками и дисплеем, или ручным регулятором. О том, как регулировать режим, информирует мануал, разработанный для каждой серии холодильников Самсунг.

Как правильно выставить  температуру в холодильнике Самсунг Ноу Фрост

В отличие от капельных систем разморозки, система сухой возгонки изменяет температурный баланс в обеих камерах.  Испаритель вынесен в заднюю стенку, создается непрерывное вентилирование камер.  Настроить температуру Ноу Фрост  двухкамерных холодильников Самсунг можно также, как с капельной  разморозкой, используя электронное регулирование или ручное управление.

На примере холодильника Самсунг с системой Ноу Фрост модели RL33 EAMS, разберемся, почему скачет температура на дисплее. Мигание объясняется причинами, связанными с неправильным режимом температур. Часто встречаются отклонения.

• Температура в холодильнике Самсунг выше заданной, из-за частого открывания двери в очень теплом помещении. Если не открывать контур 2-3 часа, мигание прекратится. Возможно, температура в данных условиях недостижима. Тогда ничего не остается, как переставить задание на дисплее в сторону увеличения.
• Не задан режим, индикаторы, оповещают о необходимости выставить контрольные точки для корректной работы системы.
• Неисправен один из датчиков температуры.
• При неплотно закрытой двери система сигнализирует громким звуковым сигналом.

Следует отметить, холодильники Самсунг наиболее надежны, и приспособлены для работы в российских условиях энергообеспечения.

SAMSUNG Холодильник с нижней морозильной камерой Руководство пользователя

РБ12А3006

12 куб. футов. Холодильник с нижней морозильной камерой BESPOKE с настраиваемыми цветами и гибким дизайном

Настройка цвета
Настройте цвет своего холодильника. Выберите один из трех цветов, чтобы создать пространство, соответствующее вашему стилю.
Модульность
Создайте идеальное холодильное пространство — используйте его как отдельное устройство или легко комбинируйте с другим холодильным аппаратом с нижней морозильной камерой BESPOKE или гибкой колонной.
Тонкий, современный дизайн
Улучшите внешний вид вашего пространства с помощью тонкого современного дизайна.

BESPOKE Выбор цвета панели

Модульность

Тонкий, современный дизайн

Дизайн

• Ширина 24 ″
• Встраиваемые ручки
• Высокоэффективное светодиодное освещение
• Морозильная камера с полностью открытыми ящиками
• Полка Easy-Slide

Производительность

Рейтинг
ENERGY STAR® Номинальная: 403 кВтч / год

1. Измерьте высоту, ширину и глубину проема, включая плинтусы, лепнину
   , выступ столешницы и т. Д.Убедитесь, что есть достаточно места для открытия двери (при измерении учитывайте стены, острова или другие препятствия).
2. См. Рисунок ниже, чтобы определить размеры.
3. Оставьте зазор 2,5 дюйма со стороны петель холодильника при установке рядом со стеной, где ручка может соприкасаться.
4. Оставьте минимальный зазор 1 ″ сзади для надлежащей циркуляции воздуха и соединений воды / электрических цепей
   . Оставьте минимальный зазор 3/8 дюйма по бокам и сверху для облегчения установки.
5. Убедитесь, что каждая дверь и прихожая в доме достаточно широки, чтобы через них можно было легко пронести холодильник.

Для оптимального использования и возможности полного открытия дверцы холодильника не устанавливайте рядом со стеной.
Обратите внимание: Следующая информация о размерах и вырезах предназначена только для целей планирования.
Для получения полной информации об установке обратитесь к руководству, прилагаемому к продукту, или загрузите руководство на сайте samsung. com.

Размеры

Общая вместимость: 12.0 куб. фут.

Холодильник: 8,2 куб. фут.

• 4 водонепроницаемые полки из закаленного стекла
• 1 Криспер с контролируемой влажностью
• 4 дверных отсека
  — 1 галлонный отсек, 3 стандартных отсека
• Высокоэффективное светодиодное освещение

Морозильная камера: 3,8 куб. фут.

• 3 ящика
• Высокоэффективное светодиодное освещение

Один (1) год на детали и работу холодильника
Пять (5) лет на детали и работу только на герметичную систему охлаждения
*
Десять (10) лет на детали и пять (5) лет
Работа на цифровой инверторный компрессор
* Компрессор, испаритель, конденсатор, осушитель и соединительный трубопровод.

Размеры и вес продукта
Размеры (Ш x В x Г с петлями и дверцами):

Транспортные размеры и вес (ШxВxГ)
Размеры: 25 3/4 ″ x 76 5/8 ″ x 27 5/8 ″
Вес: 179 фунтов

Фактический цвет может отличаться. Дизайн, технические характеристики и цветовая гамма могут быть изменены без предварительного уведомления. Неметрические веса и размеры являются приблизительными.
© 2021 Samsung Electronics America, Inc., 85 Challenger Road, Ridgefield Park, NJ 07660. Тел .: 800-SAMSUNG. samsung.com. Samsung является зарегистрированным товарным знаком компании Samsung Electronics Co., Ltd.

Samsung Холодильник с морозильной камерой Руководство пользователя

 Холодильник
руководство пользователя
английский
представьте возможности
Благодарим вас за покупку продукта Samsung.
Чтобы получить более полный сервис,
пожалуйста, зарегистрируйте свой продукт на
www.samsung.com/register
Свободно стоящее устройство
DA68-01868A-02.indd
1
2010.10.7
14:30:25
особенности вашего нового холодильника
ОСНОВНЫЕ ОСОБЕННОСТИ ВАШЕГО НОВОГО ХОЛОДИЛЬНИКА
Холодильник Samsung оснащен различными инновационными функциями хранения и энергосбережения.
• Двойная система охлаждения
Холодильник и морозильная камера имеют отдельные испарители.  Благодаря этой независимой системе охлаждения,
Морозильник и холодильник охлаждают более эффективно.
Кроме того, эта раздельная система воздушного потока предотвращает просачивание запаха пищи из одного отделения.
в другие отсеки.• Больше и шире пространство
На широкой полке достаточно места для более крупных предметов.
В широком морозильном ящике также достаточно места для 2–3 индюков.
• Безопасное автоматическое закрытие
Функция безопасного автоматического закрытия автоматически закроет приоткрытую дверь.
• Цифровой дисплей и контроль температуры
• Дверная сигнализация
Полезный звуковой сигнал предупредит вас, если дверь приоткрыта.
Уведомление CE
Этот продукт соответствует Директиве по низковольтному оборудованию.
(2006/95 / EC), Директива по электромагнитной совместимости (2004/108 / EC) и экологический дизайн
Директива (2009/125 / EC) реализована Регламентом (EC) № 643/2009 Европейского Союза.Для удобства использования в будущем напишите модель и
серийный номер вниз. Вы найдете свою модель
номер и серийный номер на левой стороне
холодильник.
Модель № Серийный № 02_ особенности
DA68-01868A-02.indd
2
2010.10.7
14:30:26
информация по технике безопасности
ИНФОРМАЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
• Перед использованием прибора внимательно прочтите это руководство и сохраните его в надежном месте.
рядом с прибором для использования в будущем.
• Используйте этот прибор только по прямому назначению, как описано в данном руководстве.Этот
прибор не предназначен для использования людьми (включая детей) с ограниченными физическими, сенсорными или физическими недостатками.
умственные способности или отсутствие опыта и знаний, если они не находились под присмотром
или инструкции по использованию устройства лицом, ответственным за их безопасность.
• Предупреждения и важные инструкции по технике безопасности в этом руководстве не охватывают все возможные условия и
ситуации, которые могут возникнуть. Вы обязаны проявлять здравый смысл, осторожность и заботу, когда
установка, обслуживание и эксплуатация вашего устройства.• Поскольку следующие инструкции по эксплуатации относятся к различным моделям, характеристики вашего
холодильник может незначительно отличаться от описанного в данном руководстве, и не все предупреждающие знаки могут быть
применимый.  Если у вас есть какие-либо вопросы или проблемы, обратитесь в ближайший сервисный центр или обратитесь за помощью.
и информацию на сайте www.samsung.com.
Важные символы безопасности и меры предосторожности:
ПРЕДУПРЕЖДЕНИЕ
Опасности или небезопасные действия, которые могут привести к серьезным травмам или
смерть.
осторожность
Опасности или небезопасные действия, которые могут привести к незначительным травмам или
материальный ущерб.Не пытайтесь.
НЕ разбирать.
НЕ трогайте.
Тщательно следуйте инструкциям.
Выньте вилку кабеля питания из розетки.
Убедитесь, что устройство заземлено, чтобы предотвратить поражение электрическим током.
Позвоните в контактный центр за помощью.
Примечание.
Эти предупреждающие знаки предназначены для предотвращения травм вам и окружающим.
Пожалуйста, внимательно следуйте им.
После прочтения этого раздела сохраните его в надежном месте для использования в будущем.
информация по технике безопасности _03
DA68-01868A-02.indd
3
2010.10.7
14:30:26
информация по технике безопасности
ПРЕДУПРЕЖДЕНИЕ
Серьезные предупреждающие знаки при транспортировке и на стройплощадке
• При транспортировке и установке устройства необходимо следить за тем, чтобы никакие части
холодильный контур поврежден. - Утечка хладагента из трубопроводов может привести к возгоранию или травме глаз. Если утечка
обнаружены, избегайте открытого огня или потенциальных источников возгорания и проветрите помещение, в котором
прибор стоит несколько минут.
• Во избежание образования горючей газовоздушной смеси при утечке в холодильном контуре.
возникает, размер комнаты, в которой может быть установлен прибор, зависит от количества
используемый хладагент.
• Ни в коем случае не включайте прибор с признаками повреждения. В случае сомнений проконсультируйтесь со своим дилером.В
Помещение, в котором будет установлен холодильник, должно иметь размер 1 м³ на каждые 8 ​​г хладагента R600a.
внутри прибора. Количество хладагента в вашем конкретном приборе указано на
идентификационная табличка внутри устройства.
ПРЕДУПРЕЖДЕНИЕ
Серьезные предупреждающие знаки для установки
• Не устанавливайте холодильник во влажном месте или в месте, где он может контактировать с водой.
- Ухудшение изоляции электрических частей может вызвать поражение электрическим током или возгорание.
• Не размещайте этот холодильник под прямыми солнечными лучами и не подвергайте воздействию тепла печей, комнатных обогревателей.
или другой прибор.• Не подключайте несколько приборов к одной и той же сетевой плате.
Холодильник всегда должен быть подключен к отдельной электрической сети, на которую подается напряжение.
номинал, соответствующий паспортной табличке.
- Это обеспечивает наилучшую производительность, а также предотвращает перегрузку электрических цепей дома,
что может привести к возгоранию из-за перегрева проводов.
• Если настенная розетка плохо закреплена, не вставляйте вилку в розетку.
- Существует опасность поражения электрическим током.
• Не используйте шнур с трещинами или повреждениями от истирания по всей его длине или на любом конце.• Не сгибайте шнур питания слишком сильно и не ставьте на него тяжелые предметы.
• Никогда не отключайте холодильник от сети, потянув за шнур питания. Всегда крепко беритесь за вилку и тяните за нее.
прямо из розетки.
- Повреждение шнура может вызвать короткое замыкание, возгорание и / или поражение электрическим током.
• Не используйте аэрозоли возле холодильника.
- Использование аэрозолей возле холодильника может вызвать взрыв или пожар.
• Этот холодильник должен быть правильно установлен и расположен в соответствии с инструкциями перед его использованием.
используется.
• После распаковки храните упаковочные материалы в недоступном для детей месте.- Существует риск смерти от удушья, если дети наденут их на голову.
• Вставьте вилку кабеля питания в правильное положение, чтобы шнур свисал вниз.
- Если вы подключите вилку шнура питания вверх ногами, провод может оборваться, что приведет к возгоранию или поражению электрическим током.
шок.
• Убедитесь, что вилка шнура питания не зажата и не повреждена задней стенкой холодильника.
• При перемещении холодильника будьте осторожны, чтобы не перевернуть и не повредить шнур питания.
- Это создает опасность возгорания.
• Прибор необходимо установить так, чтобы вилка была доступна после установки.• Холодильник должен быть заземлен.
04_ информация о безопасности
DA68-01868A-02. indd
4
2010.10.7
14:30:26
информация по технике безопасности
- Вы должны заземлить холодильник, чтобы предотвратить утечку электроэнергии или поражение электрическим током.
утечкой тока из холодильника.
• Никогда не используйте газовые трубы, телефонные линии или другие потенциальные молниеотводы в качестве заземления.
- Неправильное использование заземляющей вилки может привести к поражению электрическим током.
• Если шнур питания поврежден, немедленно замените его изготовителем или его сервисной службой.
агент.• Предохранитель на холодильнике должен быть заменен квалифицированным техником или сервисной компанией.
- Несоблюдение этого может привести к поражению электрическим током или травмам.
осторожность
Предупреждающие знаки при установке
• Оставьте достаточно места для установки холодильника на ровной поверхности.
- Если ваш холодильник не выровнен, внутренняя система охлаждения может работать неправильно.
• Следите за тем, чтобы вентиляционные отверстия в корпусе устройства или монтажной конструкции не загораживались.
• После установки дайте прибору постоять в течение 2 часов.ПРЕДУПРЕЖДЕНИЕ
СЕРЬЕЗНЫЕ ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ ДЛЯ ИСПОЛЬЗОВАНИЯ
• Не вставляйте вилку в розетку мокрыми руками.
• Не храните предметы на верхней части прибора.
- Когда вы открываете или закрываете дверь, предметы могут упасть и причинить травму и / или
материальный ущерб.
• Не ставьте на холодильник предметы, наполненные водой.
- В случае пролития существует опасность возгорания или поражения электрическим током.
• Не позволяйте детям висеть на двери.
- Несоблюдение этого правила может привести к серьезным травмам.
• Не оставляйте дверцы холодильника открытыми, пока он находится без присмотра, и не
не допускайте попадания детей внутрь холодильника.- Существует риск захвата детей и получения серьезных травм из-за низкого
температура.
• Не засовывайте руки в нижнюю часть под прибором.
- Любые острые края могут нанести травму.
• Не позволяйте детям наступать на крышку ящика.
- Он может сломаться и вызвать опасность поскользнуться.
• Не переполняйте холодильник продуктами.
- При открытии дверцы предмет может выпасть и причинить травму или материальный ущерб.
• Никогда не вставляйте пальцы или другие предметы в отверстие диспенсера.
- Несоблюдение этого может привести к травмам или материальному ущербу.• Не храните летучие или легковоспламеняющиеся вещества, такие как бензол, разбавитель, спирт, эфир или LP.
газ в холодильнике.
- Хранение любого из таких продуктов может вызвать взрыв.
• Не храните чувствительные к низким температурам фармацевтические продукты, научные материалы и другие
низкотемпературные продукты в холодильнике.
- Продукты, требующие строгого контроля температуры, нельзя хранить в холодильнике.
• Не помещайте и не используйте электрические приборы внутри холодильника, если они не относятся к типу
рекомендовано производителем.• Не используйте фен для сушки внутренних частей холодильника. Не ставьте зажженную свечу в
холодильник для удаления неприятных запахов.
- Это может привести к поражению электрическим током или возгоранию.
• Не касайтесь внутренних стенок морозильной камеры или продуктов, хранящихся в морозильной камере, мокрыми руками.
информация по технике безопасности _05
DA68-01868A-02.indd
5
2010.10.7
14:30:26
информация по технике безопасности
- Это может вызвать обморожение.
• Не используйте механические устройства или любые другие средства для ускорения процесса размораживания, другие
чем рекомендованные производителем.• Не повреждайте контур хладагента.
• Этот продукт предназначен только для хранения продуктов в домашних условиях.
• Бутылки следует хранить плотно вместе, чтобы они не выпали.
• При обнаружении утечки газа избегайте открытого огня или потенциальных источников возгорания и проветривайте
помещение, в котором прибор стоит несколько минут.
• Используйте только светодиодные лампы, предоставленные производителем или сервисными агентами.
• За детьми следует присматривать, чтобы они не играли и / или не забирались в
прибор.• Не разбирайте и не ремонтируйте холодильник самостоятельно.
- Вы рискуете вызвать пожар, неисправность и / или травму.  В случае неисправности,
пожалуйста, свяжитесь с вашим агентом по обслуживанию.
• Выньте вилку кабеля питания из розетки перед заменой внутреннего освещения холодильника.
- В противном случае существует опасность поражения электрическим током.
• Если прибор издает странный шум, горит, запах или дым, выньте вилку из розетки.
немедленно и обратитесь в ближайший сервисный центр.
- Несоблюдение этого может привести к поражению электрическим током или возгоранию.Оставьте вентиляционное отверстие в
корпус устройства или монтажная конструкция свободны от препятствий.
• Если у вас возникли трудности при смене освещения, обратитесь к представителям сервисной службы.
• Если продукты оснащены светодиодной лампой, не разбирайте крышку лампы и светодиодную лампу
сам.
- Пожалуйста, свяжитесь с вашим сервисным агентом.
• Если в холодильнике есть пыль или вода, выньте вилку из розетки и обратитесь в службу поддержки Samsung Electronics.
сервисный центр.
- Существует опасность возгорания.
06_ информация по безопасности
DA68-01868A-02. indd
6
2010 г.10,7
14:30:26
информация по технике безопасности
осторожность
ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ ДЛЯ ИСПОЛЬЗОВАНИЯ
• Если холодильник отключен от электросети, следует подождать не менее пяти
минут, прежде чем снова включить его.
• Если вы отсутствуете более трех недель или холодильник не будет использоваться надолго
Через некоторое время вы должны опорожнить и очистить холодильник, а также вынуть вилку из розетки. Вытирать
избыток влаги изнутри и оставить двери открытыми.
- В противном случае может появиться запах и плесень.
- Износ изоляции может вызвать пожар.• Если у вас длительный отпуск или командировка, и вы не используете диспенсеры для воды или льда, закройте
водяной клапан.
- В противном случае может произойти утечка воды.
• Чтобы продукт работал максимально эффективно,
- Не кладите продукты слишком близко к вентиляционным отверстиям в задней части прибора, так как это может
препятствуют свободной циркуляции воздуха в холодильной камере.
- Хорошо заверните продукты или поместите их в герметичные контейнеры, прежде чем положить в холодильник.
• Не замораживайте полностью размороженные замороженные продукты.• Не помещайте газированные или газированные напитки в морозильную камеру. Не ставьте бутылки или стакан
контейнеры в морозильной камере.
- Когда содержимое замерзнет, ​​стекло может разбиться и нанести травмы людям и имуществу.
повреждать.
• Не изменяйте функциональность и не модифицируйте холодильник.
- Изменения или модификации могут привести к травмам и / или материальному ущербу. Любой
изменения или модификации, выполненные третьей стороной на этом завершенном устройстве, не являются
покрывается гарантийным обслуживанием Samsung, и компания Samsung не несет ответственности за вопросы безопасности и
ущерб, возникший в результате модификаций сторонних производителей.• Не закрывайте отверстия для воздуха.
- Если отверстия для воздуха заблокированы, особенно полиэтиленовым пакетом, холодильник может быть переохлажден.
Если этот период охлаждения длится слишком долго, фильтр для воды может сломаться и вызвать утечку воды.
- Не кладите новые продукты для замораживания рядом с уже готовыми продуктами.
• Соблюдайте максимальные сроки хранения и срок годности замороженных продуктов.
• Наполняйте резервуар для воды, лоток для льда, кубики воды только питьевой водой.
• Не кладите продукты в холодильник случайным образом.
- Еда не остывает должным образом.• Если модель имеет Cool Select Zone, не вставляйте раковину в эту направляющую, иначе полка может столкнуться
с крышкой станции для напитков, и крышка станции для напитков может быть сломана.
• Используйте только льдогенератор, поставляемый с холодильником.
• Подача воды в этот холодильник должна быть установлена ​​/ подключена только квалифицированным специалистом.
человека и подключайтесь только к источнику питьевой воды.
• Для правильной эксплуатации льдогенератора давление воды составляет 138 ~ 862 кПа (1,4 ~ 8,8 кгс / см3).
требуется.
• Если устройство залито водой, немедленно отключите питание и обратитесь в ближайший сервисный центр.осторожность
ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ ДЛЯ ЧИСТКИ И ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
• Не распыляйте воду непосредственно внутри или снаружи холодильника.
- Существует опасность возгорания или поражения электрическим током.
• Не распыляйте горючие газы возле холодильника.
- Существует опасность взрыва или пожара.
информация по технике безопасности _07
DA68-01868A-02.indd
7
2010.10.7
14:30:26
информация по технике безопасности
• Не распыляйте чистящие средства прямо на дисплей.
- Печатные буквы на дисплее могут отклеиваться.
• Удалите посторонние предметы и пыль со контактов вилки питания.Но не используйте мокрый или влажный
тканью при чистке вилки, удалите все посторонние предметы или пыль с контактов вилки.
- В противном случае существует опасность возгорания или поражения электрическим током.
• Ни в коем случае не засовывайте пальцы или другие предметы в отверстие дозатора и лоток для льда.
- Это может привести к травмам или материальному ущербу.
• Отключайте холодильник от сети перед чисткой и обслуживанием.
ПРЕДУПРЕЖДЕНИЕ
СЕРЬЕЗНЫЕ ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ ДЛЯ УТИЛИЗАЦИИ
• Перед утилизацией убедитесь, что ни одна из труб на задней панели устройства не повреждена. • R600a или R134a используются в качестве хладагента. Проверьте этикетку компрессора на задней стороне
прибора или паспортной таблички внутри холодильника, чтобы узнать, какой хладагент используется в вашем
холодильник. Если этот продукт содержит горючий газ (хладагент R600a), обратитесь в местный
уполномоченный орган в отношении безопасной утилизации этого продукта. Циклопентан используется в качестве продувки изоляции.
газ. Газы в изоляционном материале требуют специальной утилизации. Пожалуйста, свяжитесь с вашим
местным властям относительно экологически безопасной утилизации этого продукта.Убедитесь, что ни один
труб на задней стороне оборудования повреждены перед утилизацией. Трубы должны быть
сломался в открытом космосе.
• Если в приборе используется изобутановый хладагент (R600a), это природный газ с высокими экологическими показателями.
совместимость, которая, однако, также горючая. При транспортировке и установке прибора,
Следует позаботиться о том, чтобы никакие части холодильного контура не были повреждены.
• При утилизации этого продукта или других холодильников снимите дверные уплотнения и дверную защелку.
что маленькие дети или животные не могут попасть внутрь.Оставьте полки на месте, чтобы
дети не могут легко забраться внутрь. За детьми следует присматривать, чтобы они не
поиграйте со старым прибором.
• Пожалуйста, утилизируйте упаковочный материал этого продукта экологически безопасным способом.
ДОПОЛНИТЕЛЬНЫЕ СОВЕТЫ ПО ПРАВИЛЬНОМУ ИСПОЛЬЗОВАНИЮ
• В случае отключения электроэнергии позвоните в местный офис своей электроэнергетической компании и спросите, как долго
это будет продолжаться.
- Большинство сбоев питания, которые устраняются в течение часа или двух, не повлияют на ваш холодильник.
температуры.Тем не менее, вы должны минимизировать количество дверных проемов при включении питания.
выключен.
- Если отключение электроэнергии длилось более 24 часов, удалите все замороженные продукты.
• Если в комплект поставки холодильника входят ключи, храните ключи в недоступном для детей месте.
и не в непосредственной близости от прибора.
• Прибор может работать нестабильно (возможно повышение температуры.
в холодильнике) при длительном хранении ниже холодного конца диапазона
температура, на которую рассчитан холодильный прибор.• Не храните продукты, которые легко портятся при низкой температуре, например бананы, дыни.
• Ваш прибор не замерзает, а это значит, что нет необходимости вручную размораживать прибор,
так как это будет выполнено автоматически.
• Повышение температуры во время размораживания может соответствовать требованиям ISO. Но если ты хочешь
предотвратить чрезмерное повышение температуры замороженных продуктов при размораживании прибора,
заверните замороженные продукты в несколько слоев газеты.
• Любое повышение температуры замороженных продуктов во время размораживания может сократить срок их хранения.08_ информация о безопасности
DA68-01868A-02.indd
8
2010.10.7
14:30:27
содержание
настройка вашего холодильника
10
управление вашим холодильником samsung
25
10 Подготовка к установке холодильника
11 Установка водопровода (Auto Ice Maker
Модель)
14 Установка холодильника
14 Снятие дверцы холодильника
22 установка ручек
23 Регулировка дверей
24 внесение незначительных изменений между дверьми
25
26 год
27
29
30
30
31 год
32
33
34
35 год
Детали и особенности
Использование панели управления
Контроль температуры
Изготовление льда
Хранение продуктов в холодильнике
Хранение продуктов в ящике морозильной камеры
Удаление и перемещение принадлежностей холодильника
Удаление принадлежностей морозильной камеры
Использование диспенсера для воды (опция)
Чистка холодильника
Замена освещения салона
исправление проблем
36
содержание _09
DA68-01868A-02. indd
9
2010.10.7
14:30:27
настройка вашего холодильника
Готовимся к установке холодильника
Поздравляем с покупкой холодильника Samsung. Мы надеемся, что вам понравятся современные функции
и эффективность, которую предлагает этот новый прибор.
Выбор лучшего места для холодильника
•
•
•
•
Расположение с удобным доступом к водопроводу.
150 мм
150 мм
Место без прямого попадания солнечных лучей.
Помещение с ровным (или почти ровным) полом.
Место с достаточным пространством для дверцы холодильника.
100 мм
легко открываются.100 мм
100 мм
• Оставьте достаточно места справа, слева, сзади и сверху для воздуха.
тираж. Если в холодильнике недостаточно места,
внутренняя система охлаждения может работать некорректно.
• Убедитесь, что прибор можно свободно перемещать во время технического обслуживания и ремонта.
100 мм
Первым делом! Убедитесь, что вы можете легко переместить холодильник на его окончательное место, измерив дверные проемы.
(как по ширине, так и по высоте), пороги, потолки, лестницы и т.  д.
817мм
817мм
817мм
665 мм
RF62 *: 1172 мм
RF67 *: 1222 мм
1492 мм
RF62 *: 1125 мм
RF67 *: 1175 мм
RF62 *: 1455 мм
RF67 *: 1505 мм
1492 мм
Тип ящика
Качели
• При установке оставьте свободное пространство справа, слева, сзади и сверху.Это поможет снизить мощность
потребление и снизить ваши счета за электроэнергию.
• Если вы установите холодильник при температуре ниже 10 ° C, он может не работать на оптимальном уровне.
• Не размещайте холодильник в влажном состоянии.
При перемещении холодильника
осторожность
Чтобы предотвратить повреждение пола, убедитесь, что
ноги находятся в верхнем положении (над полом).
См. Раздел «Регулировка дверей» в руководстве.
(на странице 23)
Плоское лезвие
отвертка(-)
Рычаг управления
НАПОЛЬНОЕ ПОКРЫТИЕ
Для правильной установки этот холодильник необходимо поставить на
ровная поверхность из твердого материала той же высоты, что и
остальной пол.Эта поверхность должна быть достаточно прочной, чтобы
поддерживать полностью загруженный холодильник или примерно 106 кг.
Чтобы защитить пол, вырежьте большую часть
картонную коробку и поместите под холодильник, где вы
работают. При перемещении холодильника обязательно тяните за него
прямо и верните его в исходное положение, вставив его прямо.
10_ настройка
DA68-01868A-02.indd
10
2010.10.7
14:30:33
настройка вашего холодильника
Монтаж водопровода (модель Auto Ice Maker)
Перед установкой водопровода
01 установка
• На установку водопровода производитель холодильника не дает гарантий.Поэтому перед установкой водопровода прочтите все шаги по установке и следуйте этим инструкциям.
внимательно следите за инструкциями, чтобы свести к минимуму риск дорогостоящего повреждения водой.
• Удары по трубам (удары воды по трубам) в водопроводной системе дома могут привести к повреждению холодильника.
частей и привести к утечке воды или затоплению. Вызов квалифицированного сантехника для устранения проблемы
перед установкой водопровода в холодильник.
• Во избежание ожогов и повреждения изделия не подключайте водопровод к водопроводу.
• Не устанавливайте водопровод в местах, где температура опускается ниже нуля.• При использовании любого электрического устройства (например, электродрели) во время установки убедитесь, что устройство
изолированы или подключены таким образом, чтобы предотвратить поражение электрическим током.
• Все установки должны выполняться в соответствии с местными требованиями к сантехническим нормам.
• Гарантия Samsung не распространяется на комплект водопровода и фильтр для воды. Производитель (или
дилер, установщик) несет ответственность за любые дефекты и все убытки, вызванные фильтром воды и
комплект водопровода.
• Фильтр следует заменять в соответствии с инструкциями производителя (или дилера).• Чтобы заказать дополнительные фильтры для воды, обратитесь к производителю (или дилеру) фильтра.
Проверьте аксессуары, перечисленные ниже.
Фиксатор ватерлинии и
винты
Соединитель трубы
Водная линия
Fastner
-
См. «ВНЕДРЕНИЕ НЕБОЛЬШИХ НАСТРОЕК.
МЕЖДУ ДВЕРИ »(на странице 24)
Использование фильтра для воды (не входит в комплект)
Подключение к водопроводу
• Перекройте главный водопровод и включите льдогенератор.
в выключенное положение.
• Найдите ближайшую линию холодной питьевой воды.
• Следуйте инструкциям в комплекте для установки водяного фильтра.• После подключения линии подачи воды к картриджу
Входной патрубок держателя и установка картриджа фильтра (вставьте пластиковую
строчку полностью).
• Включите подачу воды и слейте 3 л в ведро, чтобы
фильтр для воды.
• Водяной фильтр необходимо устанавливать вне холодильника.
Он не входит в комплект поставки вашего нового холодильника. Фильтр
комплект картриджа (8) и держателя (9) можно приобрести в
розничный продавец, у которого вы приобрели этот холодильник.
• Не используйте медный провод.
• Обрежьте трубку, убедившись, что ее концы прямоугольные и чистые.1. трубопровод холодной воды 4. компрессионная гайка
2. Зажим для труб.
5. компрессионный рукав
3. пластиковая линия
6. гайка упаковки
7. Запорный клапан
8. Картридж фильтра.
9. держатель картриджа
90 градусов
Неверно
Верный
настройка _11
DA68-01868A-02.indd
11
2010.10.7
14:30:35
Подключите водопровод к холодильнику.
• Подсоедините пластиковый шнур на задней панели холодильника к
выход держателя картриджа (полностью вставьте пластиковую линию в
выход держателя картриджа).
• Вставьте пластиковый зажим во входное и выходное отверстия держателя картриджа.
• Включите воду и проверьте, нет ли утечки.Картридж
Держатель
Клип
• Вы можете приобрести необходимый фильтрующий картридж в
у продавца, у которого вы приобрели этот холодильник.
Фильтр
Убедитесь, что вы купили картридж фильтра SAMSUNG.
патрон
(Запасной картридж №: DA29-10105J) для обеспечения
Пластиковая линия
лучшая производительность.
(Предоставлена)
• Водопровод должен подключаться только к питьевой воде.
• Обжимной фитинг и комплект гаек входят в комплект поставки устройства и находятся внутри ящика холодильника.
• Отодвигая холодильник назад, убедитесь, что вы не перекручиваете шнур питания или водопровод.
(Линия подачи льда)
Для использования без секции водяного фильтра
Подключение к водопроводу
1.Линия холодной воды
2. Зажим для труб.
3. пластиковая линия
4.  компрессионная гайка
5. сжатие
Рукав
6. гайка упаковки.
7. Запорный клапан
• Перекройте главный водопровод и включите льдогенератор.
в выключенное положение.
• Найдите ближайшую линию питьевой холодной воды.
ОСТОРОЖНОСТЬ
Водопровод должен быть подключен
1. Сначала отключите главный водопровод.
к трубе холодной воды. Если это
2. Найдите ближайшую линию холодной питьевой воды.
3. Следуйте инструкциям по установке водопровода в установке, подключенной к горячей воде.
трубу, очиститель может
Комплект.неисправность.
Закрыть главную
Водопроводная труба
Закрыть главную
Водопроводная труба
Нет пробела
12_ настройка
DA68-01868A-02.indd
12
2010.10.7
14:30:37
настройка вашего холодильника
Подключение водопровода к холодильнику
Водопровод
от единицы
Удалять
шапка
Ослабьте
01 установка
1. Снимите колпачок с линии подачи воды на агрегате и вставьте стяжную гайку в линию подачи воды на агрегате.
после демонтажа из водопровода.
2. Подсоедините как водопроводную линию от устройства, так и водопроводную линию в комплекте.
3. Затяните стяжную гайку на компрессионном фитинге.Между
(A, B и C)
4. Включите воду и проверьте, нет ли утечки.
Нет пробела
Водопровод
от единицы
Подключайте водопровод только к источнику питьевой воды.
Если вам необходимо отремонтировать или разобрать водопровод, отрежьте 6,5 мм пластиковой трубки, чтобы убедиться, что
вы получите плотное соединение без утечек.
После того, как водопровод установлен, проверьте все стыки на отсутствие протечек.
осторожность
• Гарантия Samsung не распространяется на УСТАНОВКУ ВОДЯНОЙ ЛИНИИ.
• Стоимость установки водопровода за счет клиента,
если розничный продавец не покрыл эти расходы в составе платы за доставку.• Обратитесь к сантехнику или авторизованному установщику для установки, если
нужный.
• Если утечка воды возникла из-за неправильной установки, пожалуйста, свяжитесь с
установщик.
настройка _13
DA68-01868A-02.indd
13
2010.10.7
14:30:37
Установка холодильника
Теперь, когда у вас установлен новый холодильник, вы готовы его настроить и пользоваться всеми функциями.
и функции прибора. Выполнив следующие шаги, ваш холодильник должен быть полностью
оперативный.
1. Установите холодильник в подходящем месте с достаточным зазором между стеной и
холодильник.См. Инструкции по установке в этом руководстве. (P8. Выбор наилучшего места для
холодильник)
2. После подключения холодильника убедитесь, что внутреннее освещение загорается, когда вы открываете
двери.
3. Установите регулятор температуры на самую низкую температуру и подождите час. Морозильник получит
немного остынет, и двигатель будет работать плавно.
4. После включения холодильника потребуется несколько часов, чтобы достичь нужной температуры. Ты
можно хранить продукты и напитки в холодильнике после того, как температура станет достаточно низкой.Необходимые инструменты (не входят в комплект)
Головка Phillips (+)
Драйвер с плоской головкой (-)
Торцевой ключ
(10мм) (для болтов)
Шестигранный ключ (Ø5 мм)
(для средней петли)
Шестигранный ключ
(5/32 дюйма)
(для средней оси шарнира)
Снятие дверцы холодильника
Некоторые установки требуют снятия дверцы / ящика для транспортировки холодильника к его окончательному месту.
Не снимайте дверцу / ящик, если он не нужен. Перед снятием дверцы / ящика обязательно прочтите
Следующие пункты.
Перед снятием дверцы или ящика отключите питание холодильника.ПРЕДУПРЕЖДЕНИЕ
• Будьте осторожны, чтобы не уронить, не повредить или не поцарапать дверцу / ящик при их снятии.
• Будьте осторожны, чтобы не пораниться при снятии дверцы / ящика.
• Установите дверцу / ящик правильно, чтобы избежать:
- Влага из-за утечки воздуха.
- Неравномерное выравнивание дверей.
- трата энергии из-за неправильного уплотнения двери.
14_ настройка
DA68-01868A-02.indd
14
2010.10.7
14:30:38
настройка вашего холодильника
Разборка дверцы холодильника
Будьте осторожны, чтобы не уронить и не поцарапать дверцу холодильника при снятии дверцы холодильника!
ПРЕДУПРЕЖДЕНИЕ
01 установка
Торцевой ключ
Верхний стол
1.Удалите 3 винта.
удерживая верхний стол
и удалите его.
2. Отсоедините электрический провод от
верх холодильника.
3. Снимите 3 болта с шестигранной головкой.
которые держат петлю на
верхняя часть холодильника с
торцевой ключ на 10 мм.
4. Выверните винт, который
держит заземляющий провод с
отвертку Philips (+).
5. Отделите петлю от
электрический провод и
провод заземления, как показано
выше.
6. Поднимите дверцу прямо вверх, чтобы
Удалить. Будьте осторожны, чтобы не
уронить и поцарапать двери
при их удалении.
Разборка дверцы морозильной камеры (ТИП ЯЩИКА)
Средняя петля
1.Отделите колпачок от
средний шарнир.
2. Удалите винт, прикрепленный к левой и правой средней
петли отверткой Philips (+).
Снимите 2 болта с шестигранной головкой, прикрепленные слева и справа.
средние петли с помощью шестигранного ключа (Ø5 мм).
настройка _15
DA68-01868A-02.indd
15
2010.10.7
14:30:42
3. После открытия морозильной камеры
дверь, поднимите ящик ящика.
4. Снимите 4 болта с шестигранной головкой.
с обеих сторон с
торцевой ключ (10 мм)
5. Поднимите дверцу морозильной камеры.
с рельсов. Будь осторожен
не ронять и не царапать
дверь морозильной камеры.Разборка дверцы морозильной камеры (распашного типа)
Средняя петля
1. Снимите колпачок с
Средняя петля.
2. Удалите винт, прикрепленный к левой и правой средней
петли отверткой Philips (+).
Снимите 2 болта с шестигранной головкой, прикрепленные слева и справа.
средние петли с помощью шестигранного ключа (Ø5 мм).
3. Снимите средний шарнир.
подключен к морозильной камере.
4. Поднимите дверцу морозильной камеры.
от петли.
Будьте осторожны, чтобы не уронить
поцарапать дверцу морозильной камеры.
16_ настройка
DA68-01868A-02.indd
16
2010.10.7
14:30:45
настройка вашего холодильника
сборка дверцы холодильника
2.Вставьте и затяните 2 шестигранника
болты головкой влево и
правые средние петли с
шестигранный ключ (Ø5 мм).
3. Замените среднюю петлю.
шапка.
4. Вставьте отверстие в
нижняя часть левой двери
над средней петлей.
5. Вставьте левую верхнюю петлю.
вал в отверстие на
угол дверцы холодильника.
6. Вставьте верхние петли.
в отверстия наверху
дверь.
Вставьте и затяните 3
болты с шестигранной головкой влево
и правые верхние петли с
торцевой ключ (10мм).
7. Вставьте и затяните
винт заземления влево
и правые верхние петли с
отвертку Philips (+). 8. Подключите электронный
проволока в верхней части
холодильник.
9. Поместите верхний стол в
место. Вставьте и затяните
3 винта в
столик с Philips
отвертка (+).
01 установка
1. Вставьте и затяните
ввинтить в левую и
правые средние петли с
отвертка Philips (+).
настройка _17
DA68-01868A-02.indd
17
2010.10.7
14:30:48
Сборка дверцы морозильной камеры (ТИП ЯЩИКА)
Слот
1. Полностью выдвиньте направляющие.
длина на каждой стороне
шкаф равномерно.
2. Повесьте дверцу морозильной камеры.
спереди на открытый паз на
стороны.3. С помощью ключа на 10 мм,
снова прикрутите 4 болта, чтобы соединить
поручень с дверью.
4. Установите ящик с выдвижным ящиком.
Сборка дверцы морозильной камеры (ТИП ПОВОРОТА)
1. Поместите отверстие в
нижняя часть дверцы морозильной камеры
над правой стороной низкий
петля.
2. Установите на место средний шарнир, соединенный с морозильной камерой.
3. Вставьте и затяните винт в левую и правую середину.
петли отверткой Philips (+). Вставьте и затяните 2
болты с шестигранной головкой в ​​левую и правую средние петли с
шестигранный ключ (Ø5 мм).
4. Установите колпачок на средний шарнир.18_ установка
DA68-01868A-02.indd
18
2010.10.7
14:30:51
настройка вашего холодильника
Как перевернуть дверь (ОПЦИЯ)
Отключите холодильник от сети или отключите питание.
01 установка
1. Выкрутите 3 винта из
крышка петли.
2. Снимите петлю.
крышка.
3. Разберите 2 разъема.
(корпус и тростник
выключатель)
4. Снимите заземляющий провод.
открутив 1 винт на
каждая сторона.
5. Снимите верх.
шарнир, открутив 3 болта
с каждой стороны с
Гаечный ключ на 10 мм.
6. Снимите дверцы каждого холодильника.
подняв его.7. Снимите среднюю петлю.
шапка.
1. Избегайте повреждения провода.
2. Холодильник можно опрокинуть.
в это время.
1. Можно уронить или поцарапать
дверь в это время.
2. Может подойти средняя крышка петли.
прочь с дверью.
Шапка
Крышка
8. Удалите 1 винт и 2
болты с каждой стороны (использовать
Шестигранный ключ Ø5 мм).
1. Сначала удалите левую сторону
средний шарнир и правая сторона.
2. Будьте осторожны, чтобы не уронить
дверь морозильной камеры.
9. Снимите дверцу морозильной камеры.
подняв его.
10. Удалите 2 винта.
11. Отдельный чехол для передней ноги.
1. Можно уронить или поцарапать
дверь в это время.2. Низкая крышка петли может оторваться.
с дверью.
настройка _19
DA68-01868A-02.indd
19
2010.10.7
14:30:53
Шапка
12. Снимите крышку
крышка передней ноги. (вытаскивать
внутри крышки)
13. Вставьте колпачок в другой
сторона передней крышки ноги.
14. Снимите по 2 болта каждого
петля с 10мм
гаечный ключ.
15. Поместите их перед каждым
боковая сторона.
16. Отдельный нижний шарнирный вал.
с помощью гаечного ключа 5/32 дюйма и
демонтировать нижнюю петлю ножки
повернув его по часовой стрелке,
а затем соберите низкий
шарнир, перевернув его.
17. Установите прежнее правое
петля с левой стороны и
бывшая левая петля на
с правой стороны, используя 2 болта.18. Отдельный стопор
удаление 1 винта на
правая нижняя сторона морозильной камеры
и собрать стопор
с левой стороны, повернув задним ходом
Это.
19. Средняя петля для
перевернуть дверь можно
нашел в холодильнике.
20. Поменять средние петли.
собран в холодильнике
к средним петлям в
холодильник с ручками.
21. Используйте черный шарнир.
колпачок средней петли
собран в холодильнике.
Затем поместите его внизу
левой средней петли
поставляется отдельно.
Используйте отвертку с плоским лезвием (-).
20_ настройка
DA68-01868A-02.indd
20
2010.10.7
14:30:57
настройка вашего холодильника
23. Установите на место средний шарнир, соединенный с морозильной камерой.
24. Вставьте и затяните винт в левую и правую середину.
петли отверткой Philips (+). Вставьте и затяните 2
болты с шестигранной головкой в ​​левую и правую средние петли с
шестигранный ключ (Ø5 мм).
25. Установите колпачок на средний шарнир.
26. Поместите отверстие в
нижняя часть левой двери
над средней петлей.
27. Вставьте левую верхнюю петлю.
вал в отверстие на
угол дверцы холодильника.28. Вставляем верхние петли.
в отверстия наверху
дверь.
Вставьте и затяните 3
болты с шестигранной головкой влево
и правые верхние петли с
торцевой ключ (10мм).
29. Вставьте и затяните
винт заземления влево
и правые верхние петли с
отвертку Philips (+).
30. Подключите электронный
проволока в верхней части
холодильник.
31. Поместите верхний стол в
место. Вставьте и затяните
3 винта в
столик с Philips
отвертка (+).
01 установка
22. Поместите отверстие в
нижняя часть дверцы морозильной камеры
над низким шарниром.настройка _21
DA68-01868A-02.indd
21 год
2010.10.7
14:30:59
установка ручек
Установка ручки REF
1.
2.
3.
Убедитесь, что надпись «ВВЕРХ» на задней части ручки обращена лицевой стороной вверх.
A. Совместите фиксирующие выступы верхней и нижней ручки на дверях с ручками.
б) Закрепите ручки на дверях, сдвинув их вниз до щелчка.
Проверьте установку ручек, потянув за них. Если ручки вставлены правильно,
они не должны двигаться. Убедитесь, что две ручки выровнены по горизонтали.• Если ручки REF не выровнены, повторите номер 2. Чтобы выровнять doos, обратитесь к руководству пользователя,
раздел «Выравнивание холодильника»
Установка ручки FRE (выдвижного типа)
1.
2.
3.
Убедитесь, что надпись «The Upper Direction» на боковой стороне ручки обращена вверх.
A. Совместите ручку с монтажными шпильками.
б) Наденьте ручку на монтажные шпильки до щелчка.
Проверьте установку ручки, потянув за нее. Если ручка вставлена ​​правильно, она
не должен двигаться.
• Если ручка морозильной камеры не прикреплена, повторите шаг 2.• Модель Swing-Type не включает рукоятку FRE.
22_ настройка
DA68-01868A-02.indd
22
2010.10.7
2: 31: 2 PM
настройка вашего холодильника
Регулировка дверей
Например, если левая сторона ниже правой, вставьте отвертку с плоским лезвием в выемку на
левый рычаг управления и поверните его по часовой стрелке или против часовой стрелки, чтобы выровнять дверцу.
Поворачивая его по часовой стрелке, холодильник поднимается, а против часовой стрелки - опускается.
Чтобы левая сторона была выше, сделайте это правым рычагом.
ПРЕДУПРЕЖДЕНИЕ
01 установка
После установки дверцы холодильника убедитесь, что он установлен ровно, чтобы вы могли
окончательные корректировки.Если холодильник не выровнен, не получится получить идеально ровные дверцы.
Также можно попотеть в холодильнике и попросить больше счетов за электроэнергию.
Оба рычага управления должны обязательно касаться пола, чтобы избежать возможных травм или травм.
материальный ущерб из-за опрокидывания.
Когда левая сторона выше.
Когда левая сторона ниже.
Рычаг управления
Рычаг управления
Отвертка(-)
Отвертка(-)
настройка _23
DA68-01868A-02.indd
23
2010.10.7
2: 31: 2 PM
настройка вашего холодильника
внесение незначительных изменений между дверьми
Помните, что холодильник уровня необходим, чтобы двери были идеально ровными.Если вам нужна помощь, просмотрите
предыдущий раздел по выравниванию холодильника.
Когда левая дверь
ниже, чем
правая дверь.
Когда левая дверь
выше, чем
правая дверь.
Корректирование
часть
Корректирование
часть
1. Выдвиньте ящик морозильной камеры (1), вы увидите среднюю петлю (2).
2. Вставьте прилагаемый шестигранный ключ (3) в вал (4) среднего шарнира.
3. Отрегулируйте высоту, повернув шестигранный ключ (3) по часовой стрелке (
) или против часовой стрелки (
).
2
3
3
4
1
Когда вы поворачиваете шестигранный ключ против часовой стрелки (
Только высота левой двери регулируется для Swing-Type.), дверь поднимется.
1. После регулировки дверей вставьте прилагаемый фиксатор (5) с помощью плоскогубцев (6) в зазор.
между петлей-втулкой (7) и средней петлей (8). Количество креплений, которые вам понадобятся
вставка зависит от зазора.
2 застежки прилагаются к холодильнику.
Толщина каждой застежки - 1,0 мм.
24_ настройка
DA68-01868A-02.indd
24
2010.10.7
2: 31: 6 вечера
управление вашим самсунгом
холодильник
02рабочий
Детали и особенности
Используйте эту страницу, чтобы более подробно ознакомиться с деталями и функциями холодильника.Холодильник
вариант
Морозильная камера
Тип ящика
Качели Тип
эксплуатация _25
DA68-01868A-02.indd
25
2010.10.7
2: 31: 8 вечера
Использование панели управления
1
2
4
3
5
6
Панель выбора температуры и функций / панель управления
(1) Кнопка отключения льда
При нажатии кнопки отключения льда лед не производится.
Используйте эту функцию только тогда, когда это необходимо.
(2) Замораживание мощности
Кнопка
Нажмите эту кнопку, чтобы быстро заморозить продукты.
(Power Freeze продлится 72 часа.)
(3) Кнопка морозильной камеры
Кнопка установки температуры морозильной камеры.
Нажмите эту кнопку, чтобы установить температуру морозильной камеры от -14ºC до -25ºC.(При первоначальном включении по умолчанию установлено -19ºC.)
(4) Кнопка холодильника
Кнопка установки температуры холодильника.
Нажмите эту кнопку, чтобы установить температуру холодильника с интервалом 1 ° C между
7ºC и 1ºC.
(При первоначальном включении по умолчанию установлено 3ºC.)
(5) Мощное охлаждение
Кнопка
Нажмите эту кнопку, чтобы быстро охладить продукты в холодильнике.
(Power Cool отключится при достижении -4ºC или через 2 с половиной секунды).
часы.
(6) Кнопка E.Saver
Нажмите кнопку Energy Saver для повышения энергоэффективности. Если вода падает
появляются на дверях, выключите функцию энергосбережения.26_ эксплуатация
DA68-01868A-02.indd
26 год
2010.10.7
2: 31: 8 вечера
управление вашим самсунгом
холодильник
Контроль температуры
02рабочий
Установка температуры морозильной камеры
Если вы хотите контролировать температуру морозильной камеры, выполните следующие действия.
Нажмите кнопку морозильной камеры (см. Рисунок)
- Температуру можно установить с интервалом 1 ° C в диапазоне от -25 ° C до -14 ° C.
При выборе температуры заданная температура
отображается сначала в течение 5 секунд, затем фактическая температура
отображается.
(Может быть небольшая разница между установленной температурой
и отображается фактическая температура, но она будет исправлена ​​на
установленная температура автоматически.)
- Температура морозильной камеры будет меняться в зависимости от количества открываний дверцы, количества
еда, температура окружающей среды и т. д.
- Индикация температуры будет мигать при повышении температуры морозильной камеры из-за частого открытия дверцы.
открытие, хранение теплой пищи и т. д.
(Мигание прекратится, когда холодильник достигнет нормальной температуры. Если по какой-то причине этого не произойдет
остановитесь через долгое время, обратитесь в сервисный центр Samsung.)
Установка температуры холодильника
Если вы хотите контролировать температуру холодильника, выполните следующие действия.Нажмите кнопку холодильника (см. Рисунок)
- Температуру можно установить с интервалом 1 ° C в диапазоне от 1 ° C до 7 ° C.
эксплуатация _27
DA68-01868A-02.indd
27
2010.10.7
2: 31: 9 вечера
При выборе температуры холодильника заданная температура
отображается сначала в течение 5 секунд, затем фактическая температура
отображается.
(Может быть небольшая разница между установленной температурой и
отображается фактическая температура, но она будет скорректирована до установленной
температура автоматически.)
- Температура холодильника будет меняться в зависимости от количества открываний дверцы, количества
еда, температура окружающей среды и т. д.- Температура каждой полки или контейнера в холодильнике может быть разной.
- Индикация температуры будет мигать при повышении температуры холодильника из-за частого открывания дверцы.
открытие, хранение теплой пищи и т. д.
(Мигание прекратится, когда холодильник достигнет нормальной температуры. Если по какой-то причине этого не произойдет
остановитесь через долгое время, обратитесь в сервисный центр Samsung.)
Если вы хотите сделать лед быстрее (Управление мощностью
Заморозить)
Нажмите кнопку Power Freeze. (См. Рисунок.)
- На дисплее загорится индикатор Power Freeze (см. Стрелку), и эта функция начнет работать.
работают независимо от установленной температуры морозильной камеры.Нажмите кнопку Power Freeze еще раз, чтобы отменить это.
функция.
- Индикатор гаснет, и он работает на установленной морозильной камере.
температура снова.
- Функция Power Freeze работает 72 часа.
независимо от установленной температуры.
Когда вы используете эту функцию, потребление энергии увеличивается. Эта функция должна быть активирована
перед тем, как положить в морозильную камеру большое количество продуктов, по крайней мере, за 48 часов.
Если вы хотите ускорить охлаждение холодильника (Power
Прохладный)
Нажмите кнопку Power Cool.(См. Рисунок.)
- На дисплее загорится индикатор Power Cool (см.
стрелку), и эта функция начинает работать
независимо от установленной температуры холодильника.
Для отмены этого снова нажмите кнопку Power Cool.
функция.
- Индикатор гаснет, и холодильник снова работает при установленной температуре.
Функция Power Cool работает в течение 2 с половиной часов независимо от установленной температуры.
28_ эксплуатация
DA68-01868A-02.indd
28 год
2010.10.7
14:31:10
управление вашим холодильником samsung
Изготовление льда
Модель Auto Ice Maker
02рабочий
Ледогенератор будет производить 8 кубиков за цикл - примерно 100 ~ 130.
кубики в течение 24 часов, в зависимости от морозильной камеры
температура, комнатная температура, количество дверных проемов и другое использование
условия.Выбросьте первые несколько порций льда, чтобы дать воде очиститься.
Убедитесь, что ничто не мешает движению щупа.
Когда бункер заполнится до уровня щупа, ледогенератор остановится.
производство льда.
После повторного включения ледогенератора будет задержка по времени.
прежде, чем ледогенератор возобновит работу.
Соединение нескольких кубиков является нормальным явлением.
Если лед не используется часто, старые кубики льда станут мутными, несвежими на вкус и усадятся.
Поэтому, если вы не хотите делать лед, нажмите кнопку отключения льда.Модель Twist Ice Maker
1. Выдвиньте поддоны для кубиков льда.
2. Наполните лотки до отметки уровня воды (стрелка).
3. Установите противни для кубиков льда на место. И закройте дверцу морозильной камеры.
4. Когда вода замерзнет, ​​поверните регуляторы на лотках для кубиков льда, чтобы вылить кубики льда в
бункер для хранения.
1
2
3
4
Советы по экономии энергии
• Устанавливайте прибор в прохладном сухом помещении с хорошей вентиляцией.
Следите за тем, чтобы на него не попадали прямые солнечные лучи, и никогда не ставьте его рядом с прямым источником тепла (радиатор,
Например).• Никогда не закрывайте вентиляционные отверстия или решетки на приборе.
• Дайте теплой пище остыть, прежде чем помещать ее в прибор.
• Поместите замороженные продукты в холодильник для размораживания.
Затем вы можете использовать низкие температуры замороженных продуктов для охлаждения продуктов в холодильнике.
• Не оставляйте дверцу прибора открытой слишком долго, когда кладете или вынимаете пищу.
Чем меньше времени открывается дверца, тем меньше льда образуется в морозильной камере.
• Регулярно очищайте заднюю часть холодильника. Пыль увеличивает потребление энергии.• Не устанавливайте температуру ниже необходимой.
• Обеспечьте достаточную вытяжку воздуха у основания холодильника и у задней стенки холодильника. Не надо
закройте вентиляционные отверстия.
• При установке оставьте свободное пространство справа, слева, сзади и сверху. Это поможет снизить мощность
потребление и снизить ваши счета за электроэнергию.
эксплуатация _29
DA68-01868A-02.indd
29
2010.10.7
14:31:11
Хранение продуктов в холодильнике
Холодильник Samsung спроектирован таким образом, чтобы обеспечить максимальную экономию места и
функции.Вот некоторые из индивидуальных отсеков, которые мы создали, чтобы ваша еда оставалась свежей.
дольше. Чтобы еще больше предотвратить проникновение запаха в отделение для льда, хранящиеся продукты следует
надежно и герметично обернуты.
Поднос для перемещения
Может использоваться для хранения небольших молочных продуктов, таких как масло или маргарин,
кирпичи йогурта или сливочного сыра
масло / сыр
Предназначен для работы с большими объемными предметами, такими как галлоны молока
или другие бутыли и контейнеры.
Контейнер для бутылок
Полки устойчивы к растрескиванию, поэтому их можно использовать для
хранить все виды еды и напитков.Круговые отметки на стекле
Поверхность полок холодильника - нормальное явление, и обычно ее можно протереть.
протирать влажной тряпкой.
Овощи и
Ящики для фруктов
Используется для сохранения свежести хранящихся овощей
и фрукты. Этот ящик был специально разработан для
контролировать уровень влажности в отсеке. Хранить
овощи и фрукты по возможности разделять.
Не кладите большие продукты под лампу в холодильнике. Датчик воздуха расположен
рядом с лампой, и если датчик заблокирован, ваш холодильник может стать слишком холодным.Пожалуйста, разместите
Овощи и фрукты в ящиках для овощей и фруктов, чтобы не заморозить их. Если еда в вашем
Холодильник замерзает, установите более высокую температуру.
Бутылки следует хранить плотно вместе, чтобы они не опрокидывались и не выпадали при включении холодильника.
дверь открыта.
Хранение продуктов в ящике морозильной камеры
Лучше всего использовать для хранения мяса или сухих продуктов. Хранимая еда должна
поместить в контейнер или надежно обернуть пластиком
обертка или другие подходящие оберточные материалы.
Вытаскивать
Выдвижной ящик
Можно использовать для хранения мяса и сухих продуктов.Выдвижной ящик морозильной камеры Хранимые продукты следует поместить в контейнер или завернуть.
надежно используя полиэтиленовую пленку или другую подходящую упаковку
Корзина
материалы.
Если вы планируете уйти надолго, опорожните холодильник и выключите его. Вытри лишнее
влаги изнутри прибора и оставьте дверцы открытыми. Это помогает сохранить запах и плесень.
из развивающихся.
30_ эксплуатация
DA68-01868A-02.indd
30
2010.10.7
14:31:14
управление вашим самсунгом
холодильник
Удаление и перемещение принадлежностей холодильника
02рабочий
1.Дверные ящики
Чтобы снять - просто поднимите контейнер и вытащите его прямо.
Чтобы заменить - сдвиньте его над желаемым местом и надавите, пока
он останавливается.
осторожность
Если дверные полки вставлены неплотно, это может привести к травмам.
Не позволяйте детям играть с мусорными ведрами. Острые углы мусорных ведер могут
причинить травму.
Опустошите бункер перед его регулировкой.
Метод удаления пыли - Снимите защиту и промойте водой.
2. Полки холодильника.
Чтобы снять - при вытягивании полки, если она не выдвигается легко,
слегка приподнять и снова вытащить.Для замены - при вдавливании полки, если она не вставляется легко,
слегка приподнимите его и снова нажмите.
осторожность
Стеклянные полки тяжелые.
Соблюдайте особую осторожность при их удалении.
3. Ящики для овощей и фруктов
Чтобы снять - выдвиньте ящик до полного выдвижения. Поднимите переднюю часть
ящик и вытащите прямо.
1
Для замены - вставьте ящик в направляющие рамы и задвиньте обратно в
место.
Выдвижные ящики нужно снимать до стеклянной полки над ними.
можно поднять.
2
Чтобы получить максимальную энергоэффективность этого продукта, оставьте все в покое,
ящики и корзины в исходном положении, как показано на рисунке
25
рабочий _31
DA68-01868A-02.indd
31 год
2010.10.7
14:31:19
Удаление принадлежностей морозильной камеры
1. Выдвижной ящик
Чтобы снять - выдвиньте ящик до полного выдвижения.
Поднимите заднюю часть ящика и поднимите прямо
из.
(См. Рисунки 1 и 2)
1
1
2
2
3
3
Полностью откройте дверцу морозильной камеры и выньте ящик.
Для замены - установите ящик на направляющие, наклонив
это вверх. Опустите ящик на место, пока он
горизонтально и сдвиньте ящик внутрь.
(См. Рисунок 3)
2. Ящик морозильной камеры
1
Качели
Чтобы снять - Полностью выдвиньте ящик.Поднимите заднюю часть контейнера и поднимите его.
удалять.
Для замены - Поместите контейнер в сборку направляющих.
2
При замене вставьте держатель корзины ящика в отверстие направляющей.
Тип ящика
Чтобы снять ящик - Полностью выдвиньте ящик. Поднимите заднюю часть
контейнера и снимите его.
Чтобы переместить ящик - Поместите контейнер в направляющую в сборе.
Выдвижной ящик
осторожность
ПРЕДУПРЕЖДЕНИЕ
Не позволяйте детям играть с холодильником, так как они могут
травмироваться или повредить холодильник.
Не садитесь на дверцу морозильной камеры.Дверь может сломаться. Не надо
разрешите детям залезть в морозильную корзину.
(RF67 ****)
Если вы снимаете перегородку для очистки корзины корзины, вы должны переустановить перегородку, используя 1 винт после
очистка, чтобы дети не попали в корзину.
32_ рабочий
DA68-01868A-02.indd
32
2010.10.7
14:31:22
управление вашим холодильником samsung
Использование диспенсера для воды (опция)
Вы можете легко получить охлажденную воду с помощью диспенсера для воды, не открывая дверцу холодильника. Кроме того,
вы можете сэкономить электроэнергию, уменьшив количество открываний двери более чем на 30%.02рабочий
Обзор
Нажимной рычаг
Блокирующее устройство
Крышка резервуара для воды
Водный танк
Устройство водоснабжения
Наполнение резервуара для воды
Вы можете наполнить воду резервуаром для воды, находящимся внутри холодильника, или вы можете снять
резервуар для воды для заполнения водой.
Способ 1
Открыв крышку, залейте воду.
Если вылить воду слишком быстро, вода может вылиться через край.
Способ 2
1. отпустите фиксаторы с обеих сторон резервуара для воды, чтобы снять крышку.
на резервуаре для воды.
2. Залейте воду в резервуар для воды.
осторожность
Не наливайте в резервуар для воды ничего, кроме воды.• Не наливайте в резервуар для воды ничего, кроме воды.
• Залейте воду до 4,0 л. Если вода налита выше отметки, она может вылиться, когда дверца
открывается и закрывается.
• Надавите на колпачок до щелчка.
Получение воды из дозатора
Поставьте стакан под отверстие для выхода воды и осторожно прижмите его к воде.
дозатор с вашим стаканом. Синий свет загорится, когда вы нажмете на рычаг.
• Убедитесь, что стакан находится на одной линии с дозатором, чтобы вода не стекала.
выплескивание.• Диспенсер для воды может отсутствовать в зависимости от модели.
Когда диспенсер для воды не используется, рекомендуется следующее:
Плотно закрепите устройство подачи воды в крепежном отверстии.
Дверь не закроется автоматически, когда вода
приточное устройство надолго вытащено из-за холода
течь.
рабочий _33
DA68-01868A-02.indd
33
2010.10.7
14:31:24
Чистка холодильника
Уход за холодильником Samsung продлевает срок службы прибора и помогает сохранить в нем запах и микробы.
бесплатно.Очистка салона
Очистите внутренние стены и аксессуары мягким моющим средством.
а затем вытрите насухо мягкой тканью. Вы можете снять ящики
и полки для более тщательной очистки. Только не забудьте высохнуть
ящики и полки, прежде чем ставить их на место.
Чистка снаружи
Протрите панель дисплея влажной чистой мягкой тканью. Не распылять
вода прямо на поверхность холодильника.
Двери, ручки и поверхности шкафа следует очищать
мягким моющим средством, а затем вытереть насухо мягкой тканью.Хранить
Ваш прибор выглядит наилучшим образом, внешняя поверхность должна быть отполирована
один или два раза в год.
осторожность
Панель дисплея
Не используйте бензол, разбавитель, моющее средство для автомобиля или хлорокс для
уборка. Они могут повредить поверхность прибора и
может вызвать пожар.
Очистка резиновых уплотнителей дверцы
Если резиновые уплотнители дверцы загрязнены, дверцы могут не закрываться.
правильно, и холодильник не будет работать эффективно. Держать
очистить дверные уплотнения от песка или грязи, очистив дверцы мягким
моющее средство и влажную ткань.Вытрите насухо чистой мягкой тканью.
Уборка за холодильником
Защищать шнуры и открытые детали от пыли и грязи.
накопления, пропылесосьте за прибором один или два раза
год.
осторожность
Не снимайте заднюю крышку. Это может привести к поражению электрическим током.
шок.
34_ эксплуатация
DA68-01868A-02.indd
34
2010.10.7
14:31:27
управление вашим самсунгом
холодильник
Замена освещения салона
02рабочий
Для светодиодной лампы обратитесь к инженеру по обслуживанию для ее замены.
эксплуатация _35
DA68-01868A-02.indd
35 год
2010 г.10,7
14:31:27
исправление проблем
ПРОБЛЕМА
РЕШЕНИЕ
Холодильник делает
не работает вообще или работает
недостаточно холодно.
• Убедитесь, что вилка питания правильно подключена.
• Правильно ли установлен регулятор температуры на панели дисплея.
температура?
Попробуйте установить более низкую температуру.
• Находится ли холодильник под прямыми солнечными лучами или находится ли он рядом с источником тепла?
• Находится ли задняя часть холодильника так близко к стене, что воздух не может удерживать
циркулирующий? (Обратитесь к странице 10, чтобы узнать о лучшем местоположении.)
Еда в
Холодильник заморожен.• Правильно ли установлен регулятор температуры на дисплее.
температура?
Попробуйте установить более высокую температуру.
• Не слишком ли низкая температура в комнате?
• Храните ли вы продукты слишком близко к вентиляционному отверстию на задней стороне
холодильник? Уберите продукты подальше от вентиляционного отверстия.
Вы слышите необычный шум
или звуки.
• Убедитесь, что холодильник стоит ровно и устойчиво.
• Не находится ли задняя часть холодильника слишком близко к стене и, следовательно,
препятствуя циркуляции воздуха?
• Что-нибудь упало позади или под холодильником?
• Изнутри холодильника слышен «тикающий» звук.Это нормально и
происходит из-за того, что различные аксессуары сжимаются или расширяются
в зависимости от температуры в холодильнике.
Передние углы и
горизонтальная навесная секция
устройства горячие
и конденсация
происходит.
• Некоторое тепло является нормальным, поскольку антиконденсаторы устанавливаются горизонтально.
навесная часть холодильника для предотвращения образования конденсата.
• Не приоткрыта ли дверца холодильника? Когда вы уходите, может образоваться конденсат
дверь открыта надолго.
Ice Maker не является
производство льда.• Вы ждали 12 часов после установки водопровода?
перед приготовлением льда?
• Подключен ли водопровод и запорный вентиль открыт?
• Вы вручную остановили функцию приготовления льда?
• Температура в морозильной камере слишком высокая? Попробуйте установить морозильную камеру
температура ниже.
Вы слышите бурлящую воду
в холодильнике.
• Это нормально. Пузырьки исходит от охлаждающей жидкости холодильника.
циркулирует в холодильнике.
Есть неприятный запах в
холодильник.
• Проверьте, нет ли испорченных продуктов.• Продукты с сильным запахом (например, рыба) следует накрывать плотно.
• Периодически очищайте морозильную камеру и выбрасывайте испорченные или
подозрительная еда.
На стенах образуется иней
морозильной камеры.
• Не заблокировано ли вентиляционное отверстие? Удалите все препятствия, чтобы воздух мог циркулировать
свободно.
• Обеспечьте достаточное пространство между хранящимися продуктами для эффективного проветривания.
тираж.
• Правильно ли закрыт ящик морозильной камеры?
36_ устранение неполадок
DA68-01868A-02.indd
36
2010.10.7
14:31:27
памятка
DA68-01868A-02.indd
37
2010.10.7
14:31:27
памятка
DA68-01868A-02.indd
38
2010.10.7
14:31:27
памятка
DA68-01868A-02.indd
39
2010.10.7
14:31:27
Пределы температуры окружающей среды в помещении
Этот холодильник / морозильник предназначен для работы при температуре окружающей среды, определяемой его температурой.
класс, указанный на паспортной табличке.
Класс
Условное обозначение
Диапазон температуры окружающей среды (° C)
Расширенный умеренный
SN
От +10 до +32
Умеренный
N
От +16 до +32
Субтропический
ST
От +16 до +38
Тропический
Т
От +16 до +43
ПРИМЕЧАНИЕ. На внутреннюю температуру могут влиять такие факторы, как расположение холодильника /
морозильной камеры, температуры окружающей среды и частоты открывания дверцы.Регулировать
температура, необходимая для компенсации этих факторов.
Правильная утилизация этого продукта
(Утилизация электрического и электронного оборудования)
английский
(Применимо в Европейском Союзе и других европейских странах с раздельными системами сбора)
Эта маркировка на продукте, аксессуарах или документации указывает на то, что продукт и его электронные аксессуары
(например, зарядное устройство, гарнитуру, USB-кабель) нельзя выбрасывать вместе с другими бытовыми отходами в конце их
срок годности. Для предотвращения возможного вреда окружающей среде или здоровью человека в результате неконтролируемого удаления отходов,
пожалуйста, отделите эти предметы от других видов отходов и утилизируйте их ответственно, чтобы обеспечить экологичность
повторное использование материальных ресурсов.Бытовые пользователи должны связаться либо с продавцом, у которого они приобрели этот продукт, либо с местным правительством.
офис, чтобы узнать, где и как они могут сдать эти предметы для экологически безопасной переработки.
Бизнес-пользователи должны связаться со своим поставщиком и проверить условия договора купли-продажи. Этот
Изделие и его электронные аксессуары нельзя смешивать с другими коммерческими отходами для утилизации.
Свяжитесь с SAMSUNG WORLD WIDE
Если у вас есть какие-либо вопросы или комментарии, касающиеся продукции Samsung, обращайтесь в
центр обслуживания клиентов SAMSUNG.СТРАНА
ВЫЗОВ
Веб-сайт
АВСТРАЛИЯ
1300 362 603
www.samsung.com/au
КОЛУМБИЯ
0818 717 100
www.samsung.com/co
EIRE
0818 717 100
www.samsung.com/ie
(852) 3698-4698
www.samsung.com/hk
www.samsung.com/hk_en/
3030 8282, 1800 110011,
1-800-3000-8282, 1800 266 8282
www.samsung.com/in
1800-88-9999
www.samsung.com/my
ГОНКОНГ
ИНДИЯ
МАЛАЙЗИЯ
НОВАЯ ЗЕЛАНДИЯ
0800 САМСУНГ (726-7864)
www.samsung.com/nz
800-7267
www.samsung.com/latin
ФИЛИППИНЫ
1800-10-SAMSUNG (726-7864)
www.samsung.com/ph
СИНГАПУР
1800-SAMSUNG (726-7864)
www.samsung.com
ЮЖНАЯ АФРИКА
0860-SAMSUNG (726-7864)
www.samsung.com
СОЕДИНЕННОЕ КОРОЛЕВСТВО
0330 SAMSUNG (726-7864)
www.samsung.com
1 800 588 889
www.samsung.com
ПАНАМА
ВЬЕТНАМ
В целях содействия вторичной переработке это руководство пользователя напечатано на переработанной бумаге.
Код № DA68-01868A REV (0.2)
DA68-01868A-02.indd
40
2010.10.7
14:31:28


Холодильник Samsung не охлаждается / достаточно холодный

, даже тех, которыми вы еще даже не пользовались, будут проблемы. Но, в отличие от других приборов, проблемы, с которыми вы можете столкнуться, когда холодильник недостаточно холодный, будут сильно различаться.

Одной из наиболее частых причин, по которой холодильник Samsung не охлаждается, является неисправный двигатель вентилятора испарителя. Он отвечает за втягивание холодного воздуха в змеевики испарителя, которые циркулируют по всему холодильнику. Если это не удастся, в холодильнике не будет достаточно холодного воздуха, не позволяющего ему остыть.

Если ваш холодильник Samsung по-прежнему не охлаждается, вам следует сначала проверить подачу питания от розетки к холодильнику. Также нужно проверить температуру окружающей среды; чем жарче становится окружающая среда, тем тяжелее работает холодильник.После этого можно начинать проводить тесты для поиска неисправной детали.

Иногда проблему можно решить, переместив холодильник в другое место. Но есть много других факторов, которые могут помешать вашему холодильнику остыть. Мы подробно обсудим их все, чтобы помочь вам найти лучшее решение для холодильников Samsung, которые не охлаждаются.

Холодильник Samsung без охлаждения

Неисправный мотор вентилятора испарителя

Как упоминалось ранее, одной из наиболее частых причин, по которой холодильник Samsung не охлаждается, является неисправный двигатель вентилятора испарителя.Он отвечает за втягивание холодного воздуха в змеевики испарителя, которые циркулируют по всему холодильнику. Если это не удастся, в холодильнике не будет достаточно холодного воздуха, не позволяющего ему остыть.

Как исправить

Чтобы исправить это, найдите двигатель вентилятора испарителя и попробуйте повернуть его вручную. Если вы не можете повернуть его или его слишком сложно повернуть, вам необходимо заменить двигатель вентилятора. Если его легко повернуть вручную, но он не работает, было бы лучше проконсультироваться с мастером по ремонту, чтобы он помог вам определить проблему.Это может быть проблема с обмотками или другими соединениями, которые препятствуют работе двигателя вентилятора.

Управление воздушной заслонкой

Еще одна причина того, что холодильник Samsung не охлаждается, — это регулировка воздушной заслонки. Это часть холодильника, которая открывается и закрывается, чтобы в камеру попал холодный воздух. Он отвечает за обеспечение вашего холодильника достаточным количеством воздуха для циркуляции и снижения температуры. Проверить регулировку заслонки. Если он застрял в закрытом состоянии или не работает, когда вы включаете холодильник, возможно, вам придется заменить его.

Плата контроля температуры

Плата контроля температуры — это еще одна деталь, из-за которой холодильник Samsung может не охлаждаться, но для ее ремонта требуется надлежащая подготовка. Это часть, отвечающая за подачу напряжения на двигатели компрессора и вентилятора. Сломанная плата управления не подает сигналы, что мешает правильной работе холодильника.

Требуется ремонтник

Лучше всего поручить это мастеру по ремонту, потому что замена неисправной платы управления — дорогостоящая деталь.Это также одна из наиболее часто неправильно диагностируемых проблем в холодильнике. Если вы подозреваете, что в вашем холодильнике неисправна плата терморегулятора, сразу обратитесь к специалисту.

Холодильник Samsung не охлаждается, но морозильная камера работает

Матовые змеевики испарителя

Холодильник Samsung не охлаждается по нескольким причинам, даже если он работает. Однако одна из наиболее частых причин этого — обледенение змеевиков испарителя. Когда это проблема, в игре задействованы две части: узел нагревателя размораживания и змеевики испарителя.

Блок нагревателя размораживания будет включаться несколько раз в течение дня. У него только одна цель — растопить иней, скопившийся на змеевиках испарителя. Без нагревателя размораживания лед будет продолжать накапливаться, забивая змеевики и ограничивая поток воздуха через змеевики. Отсутствие воздушного потока приведет к тому, что холодильник не будет охлаждаться, даже если морозильная камера работает нормально.

Как исправить / Требуется ремонтник

Чтобы узнать, не возникла ли эта проблема с вашим холодильником, проверьте змеевики испарителя и посмотрите, не покрылся ли он инеем.Если это так, начните тестирование каждой части вашей системы размораживания, чтобы определить, какая из сборок выйдет из строя. Однако замена любой части системы размораживания может быть сложной задачей. Вот почему желательно только попытаться определить причину проблемы и позволить профессионалу заменить неисправную деталь за вас.

Неисправен термистор

Еще одна распространенная проблема с холодильниками Samsung, которые не охлаждают, даже если морозильная камера работает должным образом, — это неисправный термистор. Это часть, отвечающая за мониторинг температуры холодильника и отправку показаний на плату управления.В соответствии с показаниями термистора плата управления будет регулировать мощность вентилятора испарителя и компрессора для регулировки температуры.

Это две наиболее распространенные причины, по которым ваш холодильник Samsung не охлаждается, даже если с морозильной камерой все в порядке. Однако это происходит по ряду других причин. Поэтому было бы лучше попросить специалиста по обслуживанию взглянуть на ваш холодильник.

Холодильник Samsung без охлаждения и с морозильной камерой

Прежде чем пробовать что-либо еще, убедитесь, что ваш холодильник включен и на него подается питание.Если он правильно подключен, но все еще не охлаждается, попробуйте подключить другое устройство к той же розетке, чтобы обеспечить подачу питания. Если другое устройство тоже не работает, попробуйте сбросить автоматический выключатель той розетки, которую вы используете.

Если в розетке подано питание и она приближается к холодильнику, попробуйте снизить температуру и дайте ей поработать несколько часов. Также будет полезно, если вы можете переместить холодильник подальше от прямых солнечных лучей или жарких мест в доме. Источники тепла могут затруднить охлаждение холодильника Samsung, и вы можете подумать, что он не охлаждается даже после нескольких часов использования.

Еще один способ сбросить настройки холодильника Samsung — отключить его на минуту, а затем снова подключить. Если возникла проблема с его конфигурацией, этот сброс должен вернуть его в обычный режим. Это распространенная проблема, особенно если вы впервые пользуетесь холодильником.

К сожалению, ни один из этих шагов не является окончательным решением для холодильника и морозильника, который не охлаждается должным образом. Если после выполнения этих действий у вас все еще возникают проблемы, лучше всего вызвать мастера по ремонту и попросить его выяснить возможные проблемы, с которыми вы можете столкнуться.

Холодильник Samsung недостаточно холодный или холодный

Температура окружающей среды

Если ваш холодильник Samsung недостаточно холодный или холодный, скорее всего, это связано с температурой окружающей среды. Перенести холодильник подальше от жарких мест в доме — это легко исправить. Помните, что чем жарче окружающая среда, тем труднее ваш холодильник охлаждает ее. Когда слишком много тепла, может быть недостаточно холодно, или оно не будет оставаться холодным надолго.

Детали холодильника

Помимо окружающей среды, три компонента могут предотвратить охлаждение холодильника: плата управления размораживанием, термостат размораживания и таймер размораживания. Если какая-либо из этих трех частей выйдет из строя, это может постоянно держать ваш холодильник в режиме разморозки. Холодильник в режиме разморозки по-прежнему будет поддерживать низкую температуру, но он не будет достаточно холодным.

Как исправить

Если вы подозреваете, что какая-либо из этих частей вызывает проблемы в вашем холодильнике, не заменяйте их самостоятельно.Люди часто неправильно диагностируют эти три, поэтому было бы лучше провести соответствующие тесты, чтобы гарантировать, что их замена решит проблему.

Последние мысли

Самсунг хороши, но это не значит, что с ними не будет проблем. Независимо от того, как долго вы его использовали, по пути вы столкнетесь с проблемами. Знание причин проблемы может помочь вам оценить и найти решения.

Однако холодильник — это не то же самое, что и другая бытовая техника.Хотя есть простые способы найти причины проблемы, они часто ошибочно диагностируются и могут даже привести к еще большему количеству проблем. Помимо этого, в одной сборке холодильника может быть дюжина движущихся частей, что еще больше усложняет ремонт самостоятельно.

Статьи по теме

Холодильник Samsung не работает

Холодильник Samsung продолжает подавать воду

Холодильник Samsung продолжает производить лед

Samsung RF266ABPN 25,8 куб. футов. Холодильник с французскими дверьми с 5 стеклянными полками, защита от пролива, двойная система охлаждения, кладовая CoolSelect, опции принудительной заморозки / охлаждения, внутренний диспенсер для воды, льдогенератор и внутренний цифровой дисплей: нержавеющая платина

Философия Samsung. В SAMSUNG они следуют простой философии бизнеса: направить свой талант и технологии на создание превосходных продуктов и услуг, которые способствуют улучшению глобального общества. Каждый день их люди воплощают эту философию в жизнь. Их лидеры ищут самые яркие таланты со всего мира и предоставляют им ресурсы, необходимые для того, чтобы быть лучшими в том, что они делают. В результате все их продукты — от микросхем памяти, которые помогают предприятиям хранить жизненно важные знания, до мобильных телефонов, соединяющих людей на разных континентах, — способны обогащать жизнь.И в этом вся суть создания лучшего глобального общества.

Их видение. Их миссия. SAMSUNG руководствуется единственной целью: возглавить движение за цифровую конвергенцию. Они верят, что с помощью технологических инноваций сегодня они найдут решения, необходимые для решения проблем завтрашнего дня. Технологии дают возможность — для роста бизнеса, для граждан на развивающихся рынках — для процветания за счет использования цифровой экономики, а для людей — для изобретения новых возможностей.Их цель — разрабатывать инновационные технологии и эффективные процессы, которые создают новые рынки, обогащают жизнь людей и продолжают делать Samsung надежным лидером рынка. Все, что они делают в SAMSUNG, руководствуется своей миссией: быть лучшей «цифровой электронной компанией».

26 Cu. Ft. Холодильник с французской дверью
Холодильники SAMSUNG предназначены для сохранения свежести продуктов. Благодаря их передовым технологиям вы сможете меньше ходить в супермаркет и дольше наслаждаться едой. Их двойная система охлаждения поддерживает оптимальный уровень влажности, а объемный воздушный поток обеспечивает равномерное охлаждение всего холодильника.Кроме того, вы можете быстро охладить напитки за считанные минуты с помощью опций Power Freeze и Power Cool. Наслаждайтесь полным удобством с холодильником RF266AB.

French Door Video

Руководство по обслуживанию холодильников Samsung

Что вы делаете, если холодильник Samsung нуждается в ремонте или вам нужно найти, что означает этот код ошибки? Закажите сервис-мануал Samsung! Заказ руководство по обслуживанию предоставит вам необходимую информацию по ремонту вашего сломанный прибор Samsung.Большинство руководств по ремонту включают элементы, необходимые для ремонт, такой как детали, разборка, устранение неисправностей и многое другое.

Ваш холодильник Самсунг сломался? Требуется сервисное руководство по загрузке в формате pdf? СЭКОНОМЬТЕ деньги и отремонтируйте его самостоятельно с помощью этого руководства по обслуживанию.

Если у вас возникли проблемы с холодильником Samsung и вам нужна помощь в устранении неполадок, вы обратились по адресу.Руководства по обслуживанию доступны для загрузки в формате pdf или буклета и содержат всю необходимую информацию по ремонту. Руководства предоставлены производителем и содержат информацию об устранении неполадок и ремонте, необходимую для ремонта холодильника Samsung. Они также будут содержать списки запчастей и диагностику, поэтому, когда вам понадобится ремонт холодильника, возьмите руководство по ремонту, и оно будет работать в кратчайшие сроки. Во многих руководствах вы узнаете, как исправить распространенные исправления, такие как отсутствие льда или чрезмерный шум, а также многие другие исправления.

Просто используйте быстрый поиск слева. Кроме того, вот несколько популярных Модели холодильников Samsung для удобства заказа.

RB195BSSW / XAA Сервисная инструкция
RF18HFENBSR Сервисная инструкция
SAMSUNG RF217ACWP Сервисная инструкция
SAMSUNG RF23HCEDBSR / AA СЕРВИСНАЯ ИНСТРУКЦИЯ
SAMSUNG RF263AEWPES
SAMSUNG RF263AEWPES SAMSUNG RF263AEWPES ОБСЛУЖИВАНИЕ
SAMSUNG RF26HFENDSR Сервис-мануал
SAMSUNG RF26XAEWP Руководство по обслуживанию
SAMSUNG RF28HMEDBSR / AA ОБСЛУЖИВАНИЕ
SAMSUNG RF34H9960S Сервис-мануал
SAMSUNG RFG297AARSXAA И RFG297AARS / XAA Инструкции
SAMSUNG RFG299AARS Сервис-мануал
Rh32H9010SR Руководство по ремонту
SAMSUNG RS2534WW Руководство по ремонту
SAMSUNG RS25H5000SR Руководство по ремонту
SAMSUNG RS25H5111SR / AA Руководство по обслуживанию
RB1950006ZASH рефрижератор 21 RF20HFENBSR руководство по обслуживанию холодильника
RF217ACRS руководство по обслуживанию холодильника
RF23M8590SG руководство по обслуживанию холодильника
RF25HMEDBSR руководство по обслуживанию холодильника
RF260BEAESR / AA руководство по обслуживанию холодильника 9000ERS30005 RF260BEAESR / AA 9000ERS3
RFA 269000EPA RF26 руководство по обслуживанию холодильника руководство по обслуживанию холодильника
RF263BEAESR руководство по обслуживанию холодильника
RF268ABRS и RF268ABRS / XAA руководство по обслуживанию холодильника
RF268ABWP руководство по обслуживанию холодильника
RF26VABWP руководство по обслуживанию холодильника
AAF0005 RF28HFEDBSR
AAF0005 RF28HFEDBSR руководство по обслуживанию холодильников
RF28HMEDBWW / AA руководство по обслуживанию холодильников
RF30HBEDBSR И RF30HBEDBSR / AA руководство по обслуживанию холодильников
RF31FMEDBSR руководство по обслуживанию холодильников al
RF323TEDBSR AND RF323TEDBSR / AA руководство по обслуживанию холодильников
RF4267HARS AND RF4267HARS / XAA руководство по обслуживанию холодильников
RF4287HABP AND RF4287HABP / XAA руководство по обслуживанию холодильников RF4287HABP и RF4287HABP / XAA
9000AR7HA Руководство по обслуживанию холодильников XAA
RFG238AARS AND RFG238AARS / XAA руководство по обслуживанию холодильников
RFG297HDRS И RFG297HDRS / XAA руководство по обслуживанию холодильников
RFG298AARS руководство по обслуживанию холодильников
RFG298HD
AA холодильников RFG298HD
RS25H5111SR / AA руководство по обслуживанию холодильников
RS261MDBP руководство по обслуживанию холодильников
RS263TDRS руководство по обслуживанию холодильников
RS265TDBP руководство по обслуживанию холодильников
RS265TDRS холодильное обслуживание ice manual
RS275ACBP руководство по ремонту холодильника
RSG257AARS AND RSG257AARS / XAA руководство по обслуживанию холодильника
RSG257AAWP AND RSG257AAWP / XAA руководство по обслуживанию холодильника
RF2672000 RFG267LASH
RS267LASH6 руководство по обслуживанию холодильника
RS2672000 RFG267LASH6 Руководство по обслуживанию
RF217ACPN Руководство по обслуживанию
RF23J9011SR Руководство по обслуживанию
RS22HDHPNSR / AA Руководство по обслуживанию

Samsung Rsg5D Руководство пользователя

RSG5K ** к руководству 30f12fd6-c41f-477e-a367-3a943ef99472

2015-01-23

: Samsung Samsung-Rsg5D-Users-Manual-282433 samsung-rsg5d-users-manual-282433 samsung pdf

Открыть непосредственно в PDF: просмотр PDF.
Количество страниц: 17

 краткое руководство
RSG5D **
RSG5F **
RSG5K **

1. Характеристики продукта
Премиум кафе Look
Дизайн
Освещающее синее освещение
дозатора соответствует
эспрессо-машина, так что ваш
кухня сохраняет свой стиль
стиль.

Ледогенератор Clear View
Ледогенератор находится в
дверца морозильной камеры, обеспечивающая полную
использование морозильной полки
Космос. Кубики льда быстро
добыл и чистый лед
ведро позволяет легко видеть
количество кубиков льда
произведено.

Станция для напитков
Легкий доступ к любимому
напитки, оставаясь в холодильнике
закрыт для поддержания внутреннего
температура.(Необязательно: RSG5K *, RSG5F *)

Светодиодное освещение башни
Этот компактный светильник
освещает каждый уголок
холодильник, так что все
легче найти.

Высокий диспенсер
Этот высокий диспенсер служит
охлажденная фильтрованная вода с
на выбор нарезанный кубиками или дробленый
лед.

Наклон Может нести
Этот гибкий держатель для банок может быть
сложенный, чтобы обеспечить больше
место для хранения более высоких
бутылки.

Герметичные полки
Благодаря универсальной отделке остатки пищи и остатки пищи не переливаются на другие
полки.

Мульти воздушный поток
Обеспечивает равномерное охлаждение всего холодильника для поддержания оптимальной температуры и
еда свежая.Выдвижной ящик с автоматическим увлажнением
«Полимер с памятью формы» оборудован на «Выдвижном ящике с автоматическим увлажнением», который позволяет
автоматический контроль влажности для поддержания оптимальной влажности в более свежих мелкоячеистых отверстиях
в полимере контролируйте поток влаги между отверстиями в соответствии с влажностью в
мусорное ведро.

Twin Cooling Plus ™
TWIN Cooling Plus ™ контролирует работу холодильной и морозильной камер.
отдельно, так что охлаждающий воздух можно регулировать в зависимости от того, где он больше всего необходим. Это также
оптимизирует распределение охлаждающего хладагента и уровни влажности в холодильнике,
сохранение продуктов свежими в течение более длительного периода времени

2.Информация по технике безопасности
Перед использованием нового холодильника Samsung Side-By-Side внимательно прочтите это руководство, чтобы убедиться, что вы
знать, как безопасно и эффективно использовать возможности и функции вашего нового устройства.
Поскольку следующая инструкция относится к различным моделям, характеристики вашего холодильника могут незначительно отличаться.
из холодильника, описанного в данном руководстве. Если у вас есть какие-либо вопросы, свяжитесь с нами или получите помощь и информацию
на сайте www.samsung.com.

ИСПОЛЬЗУЕМЫЕ СИМВОЛЫ ВНИМАНИЕ / ПРЕДУПРЕЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ

ОСТОРОЖНОСТЬ

Указывает, что существует опасность смерти или серьезной травмы.Указывает на опасность получения травмы или материального ущерба.

ДРУГИЕ ИСПОЛЬЗУЕМЫЕ СИМВОЛЫ
Обозначает то, что вы НЕ ДОЛЖНЫ делать.
Обозначает то, что вы НЕ должны разбирать.
Обозначает то, к чему нельзя прикасаться.
Обозначает то, чему вы должны следовать.
Указывает на то, что вы должны вынуть вилку из розетки.
Обозначает заземление, необходимое для предотвращения поражения электрическим током.
Рекомендуется, чтобы с этим символом работал специалист по обслуживанию.

Эти предупреждающие знаки предназначены для предотвращения травм вам и окружающим.Пожалуйста, четко следуйте им.
После прочтения этого раздела сохраните его в надежном месте для использования в будущем.

• Перед использованием холодильник необходимо правильно установить и разместить в соответствии с инструкциями.
• Используйте этот прибор только по прямому назначению, как описано в данном руководстве.
• Мы настоятельно рекомендуем, чтобы любое обслуживание выполнял квалифицированный специалист.
• R600a или R134a можно использовать в качестве хладагента. Проверьте этикетку компрессора на задней панели устройства и паспортную табличку.
внутри холодильника, чтобы узнать, какой хладагент используется в холодильнике.• В случае хладагента R600a это природный газ с высокой экологической совместимостью, который, однако, также
горючие. При транспортировке и установке устройства необходимо следить за тем, чтобы никакие его части не
холодильный контур поврежден.
• Вытекающий из труб хладагент может воспламениться или вызвать травму глаз. При обнаружении утечки избегать открытого огня.
или потенциальных источников возгорания и проветрите помещение, в котором стоит прибор, в течение нескольких минут.

ПРЕДУПРЕЖДЕНИЕ

• Чтобы избежать образования горючей газовоздушной смеси в случае утечки в холодильном контуре, размер
Помещение, в котором можно разместить прибор, зависит от количества используемого хладагента.• Ни в коем случае не включайте прибор с признаками повреждения. В случае сомнений проконсультируйтесь со своим дилером.
• Помещение должно составлять 1 м3 на каждые 8 ​​г хладагента R600a внутри устройства.
• Количество хладагента в вашем конкретном приборе указано на паспортной табличке внутри прибора.
• Пожалуйста, утилизируйте упаковочный материал этого продукта экологически безопасным способом.
• Выньте вилку кабеля питания из розетки, прежде чем менять внутреннее освещение холодильника.
- В противном случае существует опасность поражения электрическим током.Серьезные предупреждающие знаки
ПРЕДУПРЕЖДЕНИЕ

• Не устанавливайте холодильник во влажном месте или в месте, где он может контактировать с водой.
- Ухудшение изоляции электрических частей может вызвать поражение электрическим током или возгорание.
• Не размещайте этот холодильник под прямыми солнечными лучами и не подвергайте воздействию тепла плит, комнатных обогревателей или других приборов.
• Оставьте достаточно места для установки холодильника на ровной поверхности.
- Если ваш холодильник не выровнен, внутренняя система охлаждения может работать неправильно.
• Не подключайте несколько приборов к одной розетке.Холодильник всегда должен быть подключен к собственному
индивидуальное электрическое оборудование, номинальное напряжение которого соответствует паспортной табличке.
- Это обеспечивает наилучшую производительность, а также предотвращает перегрузку электрических цепей дома, что может привести к пожару.
опасность из-за перегрева проводов.
• Никогда не отключайте холодильник от сети, потянув за шнур питания. Всегда крепко беритесь за вилку и вытаскивайте ее из
торговая точка.
- Повреждение шнура может вызвать короткое замыкание, возгорание и / или поражение электрическим током.
• Убедитесь, что вилка шнура питания не зажата и не повреждена задней стенкой холодильника.• Не сгибайте шнур питания слишком сильно и не ставьте на него тяжелые предметы.
- Это создает опасность возгорания.
• Немедленно отремонтируйте или замените шнур питания производителю или его агенту по обслуживанию, если шнур питания
изношены или повреждены.
• Не используйте шнур с трещинами или повреждениями от истирания по всей его длине или на любом конце.
• Если шнур питания поврежден, немедленно обратитесь к производителю или его сервисному агенту для его замены.
• При перемещении холодильника будьте осторожны, чтобы не перевернуть и не повредить шнур питания.• Не вставляйте вилку в розетку мокрыми руками.
• Отключайте холодильник от сети перед чисткой и ремонтом.
• Не используйте влажную ткань для чистки вилки.
• Удалите посторонние предметы и пыль со контактов вилки питания.
- В противном случае существует опасность возгорания.
• Если холодильник отключен от электросети, вы должны подождать не менее десяти минут, прежде чем включать его.
назад.

• Если настенная розетка плохо закреплена, не вставляйте вилку в розетку.
- Существует опасность поражения электрическим током или возгорания.
• Прибор необходимо установить так, чтобы вилка была доступна после установки.• Холодильник должен быть заземлен.
- Вы должны заземлить холодильник, чтобы предотвратить любые утечки электроэнергии или поражение электрическим током, вызванные утечкой тока из
холодильник.
• Никогда не используйте газовые трубы, телефонные линии или другие потенциальные молниеотводы в качестве заземления.
- Неправильное использование заземляющей вилки может привести к поражению электрическим током.
• Не разбирайте и не ремонтируйте холодильник самостоятельно.
- Вы рискуете вызвать пожар, неисправность и / или травму.
• Если вы чувствуете запах лекарств или дыма, немедленно вытащите вилку из розетки и обратитесь к своему электронному продавцу Samsung.
сервисный центр.• Следите за тем, чтобы вентиляционные отверстия в корпусе устройства или монтажной конструкции не загораживались.
• Не используйте механические устройства или любые другие средства для ускорения процесса размораживания, кроме
рекомендовано производителем.
• Не повреждайте контур хладагента.
• Не помещайте и не используйте электрические приборы внутри холодильника / морозильника, если они не относятся к типу, рекомендованному
производитель.
• Перед заменой внутреннего освещения отключите прибор от электросети.
• Если у вас возникли трудности при смене освещения, обратитесь в сервисный центр.• Устройство не предназначено для использования людьми (включая детей) с ограниченными физическими, сенсорными или умственными способностями.
способности или недостаток опыта и знаний, если они не получили надзора или инструкций в отношении
использование устройства лицом, ответственным за их безопасность.
• Следите за детьми, чтобы они не играли с прибором.
• Не позволяйте детям висеть на двери. В противном случае возможна серьезная травма.
• Не касайтесь внутренних стенок морозильной камеры или продуктов, хранящихся в морозильной камере, мокрыми руками.- Это может вызвать обморожение.
• Если холодильник не будет использоваться в течение длительного времени, выньте вилку из розетки.
- Ухудшение изоляции шнура питания может вызвать возгорание.
• Не храните предметы на верхней части прибора.
- Когда вы открываете или закрываете дверцу, предметы могут упасть и причинить травму и / или материальный ущерб.

Предупреждающие знаки
• Этот продукт предназначен только для хранения продуктов в домашних условиях.
ОСТОРОЖНОСТЬ

• Следует соблюдать рекомендованные производителем сроки хранения и срок годности замороженных продуктов.Ссылаться на
соответствующие инструкции
• Бутылки следует хранить плотно вместе, чтобы они не выпали.
• Не помещайте газированные или газированные напитки в морозильную камеру.
• Не переполняйте холодильник продуктами.
- При открытии дверцы предмет может выпасть и причинить травму или материальный ущерб.
• Не кладите бутылки или стеклянные емкости в морозильную камеру.
- Когда содержимое замерзнет, ​​стекло может разбиться и нанести травму.

• Не распыляйте горючие газы возле холодильника.
- Существует опасность взрыва или пожара.• Не распыляйте воду непосредственно внутри или снаружи холодильника.
- Существует опасность возгорания или поражения электрическим током.
• Не храните в холодильнике летучие или легковоспламеняющиеся вещества.
- Хранение бензола, разбавителя, спирта, эфира, сжиженного нефтяного газа и других подобных продуктов может вызвать взрыв.
• Если у вас запланирован длительный отпуск, рекомендуется опорожнить прибор или использовать функцию отпуска.
• Не замораживайте полностью размороженные замороженные продукты.
• Не храните фармацевтические препараты, научные материалы или термочувствительные продукты в холодильнике.- Продукты, требующие строгого контроля температуры, нельзя хранить в холодильнике.
• Не ставьте на холодильник емкость с водой.
- В случае пролития существует опасность возгорания или поражения электрическим током.

Предупреждающие знаки при очистке
• Не засовывайте руки в нижнюю часть под прибором.
- Любые острые края могут нанести травму.
• Ни в коем случае не засовывайте пальцы или другие предметы в отверстие дозатора и лоток для льда.
- Это может привести к травмам или материальному ущербу.
• Не используйте влажную ткань для чистки вилки, не удаляйте посторонние предметы или пыль с вилки питания.
булавки.- В противном случае существует опасность возгорания.

Предупреждающие знаки для утилизации
• При утилизации этого или другого холодильника снимите дверные уплотнения, дверные защелки, чтобы маленькие дети или
животные не могут попасть внутрь.
• Оставьте полки на месте, чтобы детям было сложно забраться внутрь.
• R600a или R134a используются в качестве хладагента. Проверьте этикетку компрессора на задней панели устройства или номинальные характеристики.
Наклейте этикетку внутри холодильника, чтобы узнать, какой хладагент используется в вашем холодильнике. Когда этот продукт содержит легковоспламеняющиеся
газ (хладагент R600a) свяжитесь с местными властями относительно безопасной утилизации этого продукта.• Циклопентан используется в качестве газа для продувки изоляции. Газы в изоляционном материале требуют специальной утилизации.
процедура. Пожалуйста, свяжитесь с местными властями относительно экологически безопасной утилизации этого продукта.
Перед утилизацией убедитесь, что ни одна из труб на задней панели прибора не повреждена. Трубы должны быть сломаны
в открытом космосе.

ОСТОРОЖНОСТЬ

В случае отключения электричества позвоните в местный офис своей электроэнергетической компании и спросите, как долго это продлится.
Большинство сбоев питания, которые устраняются за час или два, не повлияют на температуру вашего холодильника.Однако следует минимизировать количество открываний дверцы при выключенном питании.
Но если отключение электроэнергии продолжается более 24 часов, удалите все замороженные продукты.
Для дверей или крышек, снабженных замками и ключами, ключи должны храниться в недоступном для детей месте и в непосредственной близости от устройства.
холодильного прибора, чтобы дети не заперты внутри.

3. Имена и основные функции
Название каждого компонента

RSG5K *

Дверная ручка

Кнопка и дисплей
Домашний бар
Распылитель

Дверь морозильной камеры

Дверь холодильника

Крышка передней ножки

➊

➏

➋

➐
➑
➒
➓

1.Крышка лампы
2. Ведро льдогенератора
3. Полки
4. Дверные ящики
5. Ящики
6. Водяной фильтр.

➌

⓫

7. Молочная корзина

⓬

8. Наклон можно носить

⓭

9. Винный шкаф (по желанию).

⓮
➍
⓯

10. Полки
11. Складная полка
12. Станция для напитков.
13. Контейнер для яиц

➎

⓰

14. Coolselsect Zone ™
15. Дверные ящики
16. Ящик для фруктов и овощей

Название каждого компонента

RSG5F *

Дверная ручка

Кнопка и дисплей
Домашний бар
Распылитель

Дверь морозильной камеры

Дверь холодильника

Крышка передней ножки

➊

➏

➋

➐
➑
➒
➓
⓫

➌

1. Крышка лампы
2. Ведро льдогенератора
3. Полки
4.Дверные ящики
5. Ящики
6. Водяной фильтр.
7. Молочная корзина

⓬

8. Наклон можно носить

⓭

9. Винный шкаф (по желанию).

⓮
➍
⓯

10. Полки
11. Складная полка
12. Станция для напитков.
13. Контейнер для яиц

➎

⓰

14. Свежий ящик
15. Дверные ящики
16. Ящик для фруктов и овощей

Название каждого компонента

RSG5D *

Дверная ручка

Кнопка и дисплей
Распылитель

Дверь морозильной камеры

Дверь холодильника

Крышка передней ножки

➊

➏

➋

➐
➑
➒
➓

1. Крышка лампы
2. Ведро льдогенератора
3. Полки
4. Дверные ящики
5. Ящики
6. Водяной фильтр.

⓫
➌

7. Молочная корзина
8. Наклон можно носить

⓬
⓭

➍
⓮

9.Винный шкаф (по желанию)
10. Полки
11. Складная полка
12. Контейнер для яиц
13. Свежий ящик

➎

⓯

14. Дверные ящики
15. Ящик для фруктов и овощей

Аксессуары
Фильтр для воды

Установить фильтр в сборе

Кнопка
➊

➍

➋

➎

➌

➏

➐

➑

❶

замораживание энергии
кнопка

Ускоряет время, необходимое для замораживания продуктов в морозильной камере. Это может
будет полезно, если вам нужно быстро заморозить предметы, которые легко портятся, или если
температура в морозильной камере резко повысилась (например, если дверца
был оставлен открытым).

❷

кнопка морозильной камеры

Нажмите кнопку морозильной камеры, чтобы установить желаемую температуру в морозильной камере.Вы можете установить температуру от -14 ° C до -25 ° C.

❸

Кнопка отключения льда

Нажмите кнопку отключения льда, чтобы выключить функцию приготовления льда.
Когда на панели дисплея мигает индикатор Ice Off, снова вставьте ведро и / или сделайте
убедитесь, что он установлен правильно.
Когда вы меняете фильтр, нажмите и удерживайте эту кнопку в течение 3 секунд, чтобы
сбросить расписание фильтра.

❹

кнопка освещения

Нажмите кнопку освещения, чтобы светодиодная лампа диспенсера оставалась включенной.

❺

кнопка холодильника

Нажмите кнопку холодильника, чтобы установить желаемую температуру в холодильнике.Вы можете установить температуру от 1 ° C до 7 ° C и режим охлаждения Power Cool.
Power Cool появится на дисплее после 1 ° C.

❻

Блокировка от детей
кнопка

При нажатии этой кнопки все кнопки будут заблокированы. Тип льда
кнопка и панель диспенсера также не будут работать.
Чтобы отменить эту функцию, нажмите эту кнопку еще раз.
Если вы собираетесь в отпуск или командировку или вам не нужно пользоваться
холодильник, нажмите и удерживайте эту кнопку в течение 3 секунд. Температура в
температура в холодильнике будет около 15 ° C, и морозильная камера будет работать в обычном режиме.❼

Кнопка типа льда

Нажмите кнопку «Тип льда», чтобы выбрать лед в кубиках или колотый.

➑

Кнопка воды

Нажмите кнопку «Вода» для воды.

Отображать
➊

➋
❶ Заморозка / Отпуск / Тревога /
Освещение / Power Cool

➋ Индикатор фильтра / Кубики льда, дробленый
Лед / вода / отключение льда / блокировка от детей

Power Freeze

Индикатор фильтра

• Этот значок загорится, когда вы активируете «Power
Заморозить ». «Power Freeze» отлично подходит для случаев, когда
нужно много льда. Когда у тебя будет достаточно, просто
нажмите кнопку еще раз, чтобы отменить «Power Freeze»
более.• Когда цвет индикатора фильтра изменится на красный, пора
поменять фильтр. Обычно это случается примерно с каждым
6 месяцев.
Индикатор фильтра будет синим при первоначальной вставке
фильтр для воды.
Индикатор фильтра будет пурпурным, когда вы воспользуетесь
ваш фильтр для воды на 5 месяцев.
Индикатор фильтра будет красным, когда вы воспользуетесь
ваш фильтр для воды на 6 месяцев.
После снятия старого фильтра для воды и установки нового
один (замена фильтра для воды для получения инструкций о том, как
сделайте это), сбросьте индикатор состояния, нажав кнопку
Нажмите кнопку выключения льда примерно на 3 секунды.При использовании этой функции потребление энергии
холодильника увеличится. Не забудьте повернуть это
выключите, когда он вам не нужен, и верните морозильную камеру в
исходная настройка температуры.

Отпуск
• Этот значок загорится, когда вы активируете «Отпуск».
характерная черта. Если вы собираетесь в отпуск или командировку или
Вам не нужно пользоваться холодильником, нажмите и удерживайте
кнопку блокировки от детей в течение 3 секунд. Температура
в холодильнике будет около 15ºC, а в морозильной камере
работают нормально. Холодильная камера должна быть
опустошен.Кубики льда

, Колотый лед

• Наслаждайтесь кубиками или колотым льдом, выбрав свой
предпочтение от цифровой панели управления. Тип льда
свет указывает на тип льда, который выбран в данный момент.

Тревога

Воды

• Этот значок будет светиться все время. Дверная сигнализация будет
звук, если какая-либо дверь открыта более 2 минут. В
звуковой сигнал прекращается, когда вы закрываете дверь. Если тебе нужно
чтобы выключить функцию будильника, нажмите Освещение и
Кнопки холодильника на 3 секунды одновременно.

• Этот значок загорится, когда вы активируете «Вода»
характерная черта.Осветительные приборы
• Этот значок загорится, когда вы активируете «Освещение»
характерная черта. В этом случае лампочка диспенсера (под
дисплей) будет гореть постоянно. Если вы хотите
индикатор диспенсера должен загораться только при использовании
дозатора, выключите функцию «Освещение».

Power Cool
• Этот значок загорится, когда вы активируете «Power
Cool », нажав кнопку« Холодильник ».
неоднократно. Для быстрого охлаждения холодильника используйте
«Power Cool». Если вы выберете «Power Cool», внутренняя
температура холодильника снизится примерно на два
полтора часа.Ice Off
• Этот значок загорится, когда вы активируете «Ice Off»
характерная черта. В этом случае лед производиться не будет.
Когда на панели дисплея замигает Ice Off, снова вставьте
ведро и / или убедитесь, что он правильно установлен.

Замок
• Этот значок загорится, когда вы активируете блокировку от детей.
нажмите кнопку блокировки от детей. Нажмите это
кнопку еще раз, чтобы отключить. Используйте эту функцию, чтобы предотвратить
дети от вмешательства в температуру и фильтр
настройки.

4. Хранение продуктов
Крышка лампы

Водяной фильтр

➎
➏
➐

➊

➑
Складной
полка

➒

➋

➓
⓫

➌
⓬
➍

1.Ведро льдогенератора

⓭

9. Станция для напитков (необязательно).

• Предназначен для удобного хранения большого количества льда.

• C
 использоваться для хранения часто используемых предметов,
например, консервированные напитки и закуски и
позволяет получить доступ к этим элементам, не открывая
дверь холодильника.

2. Полки
• Может использоваться для хранения всех видов замороженных продуктов.

3. Дверные ящики

10. Контейнер для яиц
• B
 это место для хранения яиц.
Поставьте ЛОТОК для ЯЙЦ на полку для легкого доступа.

• Может использоваться для небольших упаковок замороженных продуктов.

4. Ящики

11. Coolselect Zone ™ (необязательно)

• Лучше всего использовать для хранения мяса или сухих продуктов.Приготовленная еда
должны быть надежно обернуты фольгой или другим
подходящие упаковочные материалы или емкости.

•ЧАС
 elps, чтобы сохранить вкус и продлить
свежесть вашей еды. Используйте его для хранения сыра,
мясо, птица, рыба или любые другие продукты, которые
потребляется на регулярной основе.

5. Молочная корзина
• Может использоваться для хранения небольших молочных продуктов, например сливочного масла.
или кирпичи маргарина, йогурта или сливочного сыра.

6. Наклон можно носить
• Может использоваться для хранения банок или бутылок с напитками.

12. Дверные ящики
• D
 предназначен для работы с крупногабаритными предметами, такими как
галлоны молока или другие бутыли и контейнеры.13. Ящик для фруктов и овощей
• U
 sed, чтобы сохранить свежесть ваших сохраненных
овощи и фрукты. Это было специально
предназначен для контроля уровня влажности в помещении.
выдвижной ящик.

7. Винный шкаф (необязательно)
• Помогает винам сохранять свой вкус, обеспечивая
оптимизированное место для хранения бутылок с вином.

8. Полки
• Разработан с учетом устойчивости к растрескиванию. Их можно использовать
для хранения всех видов еды и напитков. Круговые отметки
на стеклянной поверхности нормальное явление
и обычно можно протирать влажной тканью.Бутылки следует хранить плотно вместе, чтобы они не опрокидывались.
и выпадают при открытии дверцы холодильника.

• Если вы планируете уехать на продолжительное время, очистите
ПРЕДУПРЕЖДЕНИЕ

холодильник и выключите его. Вытрите лишнюю влагу с
внутри прибора и оставьте дверцы открытыми. Это помогает
не допускайте появления запаха и плесени.

• Если холодильник не будет использоваться в течение длительного времени,
вытащите вилку из розетки.
- Ухудшение изоляции шнура питания может вызвать возгорание.5. Контроль температуры
Контроль температуры морозильной / холодильной камеры
❖ Контроль температуры морозильной камеры
Следуйте приведенному ниже описанию, чтобы контролировать температуру морозильного отделения.
Нажмите кнопку «Морозильник».
☞ Температуру морозильной камеры можно установить в диапазоне от -14 ° C до -25 ° C.
на 1 ° C.
☞ Вы можете контролировать температуру, нажав кнопку «Морозильник».
кнопка повторно -20 ° C → -21 ° C → -22 ° C → -23 ° C → -24 °
C → -25 ° C → -14 ° C → -15 ° C → -16 ° C → -17 ° C → -18 ° C
→ -19 ° C → -20 ° C.
Дисплей показывает желаемую температуру для первых 5
секунд, а затем показывает текущую температуру
Морозильная камера.☞ Текущая показываемая температура должна отличаться от желаемой.
температура, но она устанавливается автоматически на желаемую температуру.

Примечание
• Температура морозильной камеры может меняться в зависимости от частоты открывания дверцы, количества продуктов и окружающей среды.
температура.
• Температура каждой морозильной камеры различается в зависимости от положения.
• Температура, отображаемая на панели дисплея, является температурой датчика, она может отличаться от реальной температуры
холодильник.
• Температура морозильной камеры или холодильника может повыситься из-за слишком частого открывания дверцы или из-за большого количества тепла.
либо горячая пища размещается с обеих сторон.Это может вызвать мигание цифрового дисплея.
(Как только температура морозильной камеры и холодильника вернется к нормальной заданной температуре, мигание прекратится. Если мигание продолжится, вы
может потребоваться «перезагрузить» холодильник или позвонить в сервисный центр.)

❖ Как быстро сделать лед (управление замораживанием)
Следуйте приведенному ниже описанию, чтобы управлять функцией Power Freeze.
Нажмите кнопку «Power Freeze».
Этот значок загорится, когда вы активируете «Power Freeze»
кнопка. «Power Freeze» отлично подходит для случаев, когда вам нужно много
льда.Когда у вас будет достаточно, просто нажмите кнопку еще раз, чтобы
отмените режим «Power Freeze».

Примечание
• Если кнопка Power Freeze не работает, проверьте кнопку блокировки от детей. Если дисплей заблокирован, разблокируйте его, нажав
удерживая нажатой кнопку блокировки от детей в течение 3 секунд, а затем используйте эту функцию.
• Функция Power Freeze автоматически отключится через 72 часа, в последний раз холодильник работал с заданной температурой.
• При использовании этой функции потребление энергии холодильником увеличивается.
Не забудьте выключить его, когда он вам не нужен, и верните морозильную камеру к исходной настройке температуры.❖ Контроль температуры холодильной камеры
Следуйте приведенному ниже описанию, чтобы контролировать температуру холодильного отделения.
Нажмите кнопку «Холодильник».
☞ Температуру холодильника можно установить в диапазоне от 1 ° C до 7 ° C с шагом 1 °.
С.
☞ Вы можете контролировать температуру, нажимая кнопку «Холодильник».
несколько раз нажмите кнопку 3 ° C → 2 ° C → 1 ° C → Power Cool → 7 ° C
→ 6 ° C → 5 ° C → 4 ° C → 3 ° C.
Дисплей показывает желаемую температуру для первых 5
секунд, а затем показывает текущую температуру
Холодильное отделение.
☞ Текущая показываемая температура должна отличаться от желаемой.
температура, но она устанавливается автоматически на желаемую температуру.Примечание
• Температура холодильной камеры может меняться в зависимости от частоты открывания дверцы, количества продуктов и окружающей среды.
температура.
• Температура каждого холодильного отделения различается в зависимости от положения.
• Температура, отображаемая на панели дисплея, является температурой датчика, она может отличаться от реальной температуры холодильника.
• Температура морозильной камеры или холодильника может повыситься из-за слишком частого открывания дверцы или из-за большого количества тепла.
либо горячая пища размещается с обеих сторон.Это может вызвать мигание цифрового дисплея.
(Как только температура морозильной камеры и холодильника вернется к нормальной заданной температуре, мигание прекратится. Если мигание продолжится, вы
может потребоваться «перезагрузить» холодильник или позвонить в сервисный центр.)

Выдвижной ящик CoolSelect Zone ™ (дополнительно)

1. Мягкое замораживание
• Когда на ящике CoolSelect Zone ™ выбрано «Мягкое замораживание», температура на
цифровая панель выдвижного ящика отображает -5 ° C, независимо от общей настройки температуры
холодильник. Эта функция помогает дольше сохранять мясо и рыбу свежими.1

2. Холод
• Когда выбрано «Охлаждение», температура ящика CoolSelect Zone ™ поддерживается на уровне -1 °.
C, независимо от общей настройки температуры холодильника. Эта функция также помогает
дольше сохранять мясо или рыбу свежими.

2

3. Оттепель
• Когда выбрано «Оттепель», теплый и холодный воздух поочередно дует в зону CoolSelect.
™ Ящик. В зависимости от веса замороженных продуктов вы можете выбрать 4 часа, 6 часов, 10 часов.
часов, и время оттаивания - 12 часов.
Когда «оттепель» заканчивается, продукты остаются в полузамороженном состоянии, поэтому их легко разрезать для приготовления.В
Кроме того, когда «Оттепель» закончится, ящик CoolSelect Zone ™ вернется в исходное состояние «Охлаждение».
состояние. Чтобы отменить эту функцию в середине цикла, просто нажмите любую кнопку, кроме «Размораживание».
Вот примерное время оттаивания мяса и рыбы по весу (на основе
Толщиной 25,4 мм (1 дюйм)). На этой диаграмме показан общий вес продуктов в CoolSelect.
Выдвижной ящик Zone ™.

3

ВРЕМЯ

4 часа

6 часов

10 часов

12 часов

МАССА

363 г
(0,8 фунта)

590 г
(1,3 фунта)

771 г
(1,7 фунта)

1000 г
(2,2 фунта)

• Время оттаивания зависит от размера и толщины мяса или рыбы.• Когда действует «Оттепель», любые предметы, на которые вы не хотите воздействовать, должны быть перемещены из
выдвижной ящик.

4. Быстрое охлаждение
• Вы можете использовать операцию «Быстрое охлаждение» с выдвижным ящиком CoolSelect Zone ™, чтобы быстро
охладите 1 ~ 3 баночных напитка примерно за час. Когда процесс «Быстрое охлаждение» закончится,
Выдвижной ящик CoolSelect Zone ™ автоматически возвращается к ранее установленной температуре.
Чтобы отменить эту операцию, снова нажмите кнопку Quick Cool и CoolSelect Zone ™.
Ящик возвращается к ранее установленной температуре.4

5. Прохладный
• Когда выбрано «Cool», температура в ящике CoolSelect Zone ™ будет
такая же, как и общая настройка температуры холодильника. Цифровая панель выдвижного ящика показывает
такая же температура, как и на дисплее холодильника. Поскольку функция «Cool»
имитирует температуру холодильника, у вас есть дополнительное место для хранения вещей.

5

6. Устранение неполадок
ПРОБЛЕМА

РЕШЕНИЕ

Холодильник не
работать вообще или не холодит
достаточно.

• Убедитесь, что вилка питания правильно подключена.• Правильно ли установлен регулятор температуры на панели дисплея?
Попробуйте установить более низкую температуру.
• Находится ли холодильник под прямыми солнечными лучами или расположен слишком близко к источнику тепла?
• Не находится ли задняя часть холодильника слишком близко к стене и препятствует циркуляции воздуха?

Продукты в холодильнике заморожены.

• Правильно ли установлен регулятор температуры на панели дисплея?
Попробуйте установить более высокую температуру.
• Не слишком ли низкая температура в комнате?
• Храните ли вы продукты с высоким содержанием воды в самой холодной части холодильника? Попробуй переехать
эти предметы в корпус холодильника вместо того, чтобы хранить их в CoolSelect Zone ™.
выдвижной ящик.Вы слышите необычные шумы или
звуки.

• Убедитесь, что холодильник стоит ровно и устойчиво.
• Не находится ли задняя часть холодильника слишком близко к стене и препятствует циркуляции воздуха?
• Что-нибудь упало позади или под холодильником?
• Изнутри холодильника слышен «тикающий» звук. Это нормально и происходит потому, что
различные аксессуары сжимаются или расширяются в зависимости от температуры
интерьер холодильника.

Передние углы
прибор горячий и
происходит конденсация.• Некоторое тепло является нормальным, поскольку в передних углах холодильника установлены антиконденсаторы.
для предотвращения конденсации.
• Не приоткрыта ли дверца холодильника? Если оставить дверцу открытой на некоторое время, может образоваться конденсат.
много времени.

Лед не подается.

• Вы ждали 12 часов после установки водопровода перед тем, как приготовить лед?
• Подсоединен ли водопровод и запорный вентиль открыт?
• Вы вручную остановили функцию приготовления льда?
Убедитесь, что для параметра Ice Type установлено значение Cubed или Crushed.
• Есть ли лед в ведре льдогенератора?
• Температура в морозильной камере слишком высокая? Попробуйте установить более низкую температуру в морозильной камере.Вы можете услышать бурлящую воду
холодильник.

• Это нормально. Барботаж происходит от охлаждающей жидкости, циркулирующей через
холодильник.

Из-за неприятного запаха
холодильник.

• Не испортился ли продукт?
• Убедитесь, что продукты с сильным запахом (например, рыба) плотно упакованы.
• Периодически очищайте морозильную камеру и выбрасывайте испорченные или подозрительные продукты.

На стенах дома образуется иней.
морозильная камера.

• Не заблокировано ли вентиляционное отверстие? Удалите все препятствия, чтобы воздух мог свободно циркулировать.• Обеспечьте достаточное пространство между хранящимися продуктами для эффективной циркуляции воздуха.
• Правильно ли закрыта дверца морозильной камеры?

Диспенсер для воды нет
функционирует.

• Подсоединен ли водопровод и запорный вентиль открыт?
• Трубка линии подачи воды раздавлена ​​или перекручена?
Убедитесь, что трубка свободна и не имеет препятствий.
• Резервуар для воды замерз из-за слишком низкой температуры холодильника?
Попробуйте выбрать более высокую температуру на главной панели дисплея.



 Тип файла: PDF
Расширение типа файла: pdf
Тип MIME: приложение / pdf
Версия PDF: 1.4
Линеаризованный: Да
Набор инструментов XMP: 3.1.1-111
Идентификатор экземпляра: uuid: 523dc432-9041-11dd-9c93-00112438350e
Идентификатор документа: adobe: docid: indd: a0fdaed8-7423-11dd-99a9-e0010f653422
Класс перевода: proof: pdf
Получено из идентификатора экземпляра: a0fdaed7-7423-11dd-99a9-e0010f653422
Получено из идентификатора документа: adobe: docid: indd: 02228248-7413-11dd-99a9-e0010f653422
Форма ссылки манифеста: ReferenceStream, ReferenceStream, ReferenceStream, ReferenceStream, ReferenceStream, ReferenceStream, ReferenceStream, ReferenceStream, ReferenceStream, ReferenceStream, ReferenceStream, ReferenceStream, ReferenceStream, ReferenceStream, ReferenceStream, ReferenceStream, ReferenceStream, ReferenceStream, ReferenceStream, ReferenceStream, ReferenceStream, ReferenceStream, ReferenceStream ReferenceStream, ReferenceStream, ReferenceStream, ReferenceStream, ReferenceStream, ReferenceStream, ReferenceStream
Размещенный манифест X Разрешение: 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00
Разрешение размещенного манифеста Y: 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00 , 72.00, 72.00, 72.00, 72.00, 72.00, 72.00, 72.00
Размещенная единица разрешения: дюймы, дюймы, дюймы, дюймы, дюймы, дюймы, дюймы, дюймы, дюймы, дюймы, дюймы, дюймы, дюймы, дюймы, дюймы, дюймы, дюймы, дюймы, дюймы, дюймы, дюймы, дюймы, дюймы , Дюймы, дюймы, дюймы, дюймы, дюймы, дюймы, дюймы
Ссылка манифеста Идентификатор экземпляра: UUID: 8DC396947CD111DB90A8DAA2FEAFE580, UUID: 759AB448745811DD8DE6EFCD54B30C10, UUID: 1d55dbba-7d33-11db-b369-000d9345bb94, UUID: 79F7AABC742111DD87D2F5F7D0E447D2, UUID: B1399C180C7611DD8296BF5C0B44A043, UUID: 79F7AABE742111DD87D2F5F7D0E447D2, UUID: B1399C1A0C7611DD8296BF5C0B44A043, UUID: 79F7AAC0742111DD87D2F5F7D0E447D2, UUID: 79F7AAC2742111DD87D2F5F7D0E447D2, UUID : 79F7AAC2742111DD87D2F5F7D0E447D2, UUID: 79F7AAC4742111DD87D2F5F7D0E447D2, UUID: 759AB449745811DD8DE6EFCD54B30C10, UUID: 759AB449745811DD8DE6EFCD54B30C10, UUID: 759AB449745811DD8DE6EFCD54B30C10, UUID: 759AB449745811DD8DE6EFCD54B30C10, UUID: 759AB449745811DD8DE6EFCD54B30C10, UUID: 759AB449745811DD8DE6EFCD54B30C10, UUID: 759AB449745811DD8DE6EFCD54B30C10, UUID: 759AB449745811DD8DE6EFCD54B30C10, UUID: 759AB449745811DD8DE6EFCD54B30C10, UUID: 759AB449745811DD8DE6EFCD54B30C10, UUID: 759AB449745811DD8DE6EFCD54B30C10 , uuid: 79F7AAC4742111DD87D2F5F7D0E447D2, uuid: 1d55dbba-7d33-11db-b369-000d9345bb94, uuid: DF1A6DB1
1DDB A0795458066BBBC, uuid: DF1A6DB1
1DDBA0795458066BBBC, uuid: DF1A6DB1
1DDBA0795458066BBBC, uuid: DF1A6DB1
1DDBA0795458066BDB1907
Манифеста Справочный документ ID: UUID: 8DC396937CD111DB90A8DAA2FEAFE580, Adobe: DocId: Photoshop: e12f64be-0c62-11dd-bd1b-9874b0f3d8b4, UUID: 759AB447745811DD8DE6EFCD54B30C10, UUID: 635EEF6A7F1011DBB9E7B235562CBDE2, UUID: 79F7AABB742111DD87D2F5F7D0E447D2, UUID: B1399C170C7611DD8296BF5C0B44A043, UUID: 79F7AABD742111DD87D2F5F7D0E447D2, UUID: B1399C190C7611DD8296BF5C0B44A043, UUID : 79F7AABF742111DD87D2F5F7D0E447D2, UUID: 79F7AAC1742111DD87D2F5F7D0E447D2, UUID: 79F7AAC1742111DD87D2F5F7D0E447D2, UUID: 79F7AAC3742111DD87D2F5F7D0E447D2, UUID: 2846C0F4742E11DD87D2F5F7D0E447D2, UUID: 2846C0F4742E11DD87D2F5F7D0E447D2, UUID: 2846C0F4742E11DD87D2F5F7D0E447D2, UUID: 2846C0F4742E11DD87D2F5F7D0E447D2, UUID: 2846C0F4742E11DD87D2F5F7D0E447D2, UUID: 2846C0F4742E11DD87D2F5F7D0E447D2, UUID: 2846C0F4742E11DD87D2F5F7D0E447D2, UUID: 2846C0F4742E11DD87D2F5F7D0E447D2, UUID: 2846C0F4742E11DD87D2F5F7D0E447D2 , uuid: 2846C0F4742E11DD87D2F5F7D0E447D2, uuid: 2846C0F4742E11DD87D2F5F7D0E447D2, uuid: 79F7AAC3742111DD87D2F5F7D0E447D2E, uuid: 635 EF6A7F1011DBB9E7B235562CBDE2, UUID: 759AB445745811DD8DE6EFCD54B30C10, UUID: 759AB445745811DD8DE6EFCD54B30C10, UUID: 759AB445745811DD8DE6EFCD54B30C10, UUID: 759AB445745811DD8DE6EFCD54B30C10, UUID: 759AB445745811DD8DE6EFCD54B30C10
Дата создания: 2008: 10: 02 14: 16: 37 + 09: 00
Дата изменения: 2008: 10: 02 14: 16: 51 + 09: 00
Дата метаданных: 2008: 10: 02 14: 16: 51 + 09: 00
Инструмент для создания: Adobe InDesign CS2 (4.0,5)
Формат эскиза: JPEG
Ширина эскиза: 256
Высота эскиза: 256
Эскиз: (двоичные данные 9014 байт, для извлечения используйте параметр -b)
Формат: заявка / pdf
Производитель: Adobe PDF Library 7.0
В ловушке: ложь
Количество страниц: 17
Создатель: Adobe InDesign CS2 (4.0.5)
