HDR в фото и телевизорах. В чем разница?



HDR — это аббревиатура от High Dynamic Range, что означает широкий динамический диапазон. Но, при одинаковом обозначении, HDR в фото и видео — это совсем не одно и то же.



Напомним, что такое HDR-фото



Так называемый эффект HDR уже давно получил свое распространение в фото. Сегодня камеры, смартфоны имеют специальные настройки для включения этого эффекта.



Кроме того, для обработки фото на компьютере и получения эффекта HDR существует целый набор специальных приложений и расширений. К примеру, это Photomatix Pro, Aurora HDR. HDR-функции также сегодня встроены в Photoshop и другие редакторы.



Из-за некоторых ограничений фотокамер и форматов графических файлов при съемке сцен с большим диапазоном яркостей часть деталей в светлых и темных участках может теряться.



В фото под HDR подразумевается эффект, когда эти потерянные в светах и тенях детали «вытягиваются» и они появляются на снимке.



Для этого иногда используются специальные приемы совмещения серии снимков, снятых с разной экспозицией, или же детали «вытягиваются» из единичных RAW-файлов. К слову, матрицы (сенсоры) современных фотокамер (речь о продвинутых камерах) обладают неплохим динамическим диапазоном, и RAW-файлы этих камер позволяют «вытягивать» детали весьма успешно.



обычное фото слева и обработанное с применением эффекта HDR



Эффект HDR в фото легко заметен на сравнительных примерах, и для его демонстрации не требуется какое-то специальное оборудование.



Получается, что HDR в фото — это не расширение динамического диапазона, а добавление деталей широкого динамического светового диапазона сцены, который был при съемке, в ограниченные «рамки» итогового фотофайла.



HDR в современных телевизорах



Тема HDR в телевизорах начала активно распространяться буквально пару последних лет. Этот тренд мы отмечали при обзоре специализированных выставок.





Многие думают, что HDR в телевизорах — это примерно то же самое, что и HDR в фото. Мол, включая HDR на ТВ-панели, мы получим картинку, напоминающую HDR-фотографии. Это не так.



Телевизор с поддержкой HDR, упрощенно говоря, — это телевизор, который способен обеспечить более широкий диапазон яркостей (глубокий черный, высокая яркость светлых участков), имеет намного большее число градаций яркостей и обеспечивает расширенное (по сравнению с обычными моделями) цветовое пространство. Как видно, почти ничего общего с HDR-фотографией.



Рассмотрим эти составляющие по-отдельности.



Широкий диапазон яркостей



Если телевизор поддерживает HDR — это подразумевает, что он способен обеспечивать одновременно и «глубокие» темные участки с минимальной яркостью, и очень высокую яркость в светлых участках. В данном случае эти особенности не стоит путать с динамической контрастностью, когда телевизор в зависимости от того, что изображается, автоматически регулирует яркость и контрастность всего изображения или его участков.





Большее число градаций яркостей



В обычных телевизорах стандартом предусмотрена максимум 8-битная глубина яркости для каждого из трех цветовых каналов. Получается всего 256 градаций для каждого канала.



Стандартом HDR10/HDR10+, используемым во многих современных телевизорах с поддержкой HDR, предусмотрена повышенная 10-битная глубина, что соответствует уже 1024 уровням для каждого цвета.



Что дает большее число градаций?



Чем их больше, тем меньше вероятность, что вы заметите на экране ступенчатость при плавном градиентном переходе.



С учетом более широкого диапазона яркостей в HDR-телевизорах, это важно.



Для наглядной иллюстрации приводим разницу между двумя картинками с разным количеством градаций яркости (это не сравнение 8 бит и 10 бит, картинки приведены для демонстрации).



Чем больше градаций яркости, тем менее заметна ступенчатость на градиентных переходах



Расширенное цветовое пространство



Грубо говоря, чем шире цветовое пространство (или цветовой охват), обеспечиваемое ТВ-панелью, тем более глубокие и чистые цвета вы сможете видеть на экране.



Ширину цветового пространства мониторов, телевизоров нередко показывают как треугольник, наложенный на цветовой диапазон CIE 1931 XYZ.



Стандартным цветовым пространством для мониторов является sRGB. Для обычных телевизоров — это Rec. 709. По цветовому охвату они сопоставимы.



В HDR-телевизорах используется цветовое расширенное пространство. Опять-таки, если говорить о стандарте HDR10, то используется пространство Rec. 2020.



Разницу между расширенным цветовым пространством Rec. 2020 и обычным Rec. 709 смотрите на гистограмме.



709″ srcset=»https://hi-tech.ua/wp-content/uploads/2017/10/04.jpg 615w, https://hi-tech.ua/wp-content/uploads/2017/10/04-135×150.jpg 135w, https://hi-tech.ua/wp-content/uploads/2017/10/04-271×300.jpg 271w, https://hi-tech.ua/wp-content/uploads/2017/10/04-300×333.jpg 300w» /> Иллюстрация с сайта dot-color.com



Стоит еще заметить, что для получения правильного HDR-видеоизображения на телевизоре также потребуется и специальный контент (HDR-видео). В данный момент такого контента немного, но можно ожидать его распространение в ближайшие годы.





Если разницу между HDR-снимками и обычными в фотографии легко можно отобразить на парных изображениях, то разницу картинки HDR-телевизора и обычного на парных изображениях получится показать лишь условно.



Обычный компьютерный монитор или экран ноутбука, если это не какое-то особое устройство, просто не способен отобразить преимущества картинки HDR-телевизоров.



К слову, технология HDR распространяется не только в телевизорах, но и в мониторах. Есть некоторые отличия в стандартах, особенностях, реализации между этими категориями устройств, но речь в данном случае идет примерно об одном и том же.



Отдельно можно заметить, что мониторы с расширенным цветовым пространством выпускаются уже довольно давно, а в последнее время их становится все больше и больше. Но это совсем другая тема и ее не будем затрагивать.



Смотрите также:



Итоги выставки IFA 2017. Часть I: ТВ-панели, мониторы и ноутбуки

evo
Інженер Тестової лабораторії



Читайте також

техника передачи глубины динамического диапазона

Фотографы зачастую сталкиваются с проблемой засветов или затемнений отдельных объектов на снимке. Связано это с тем, что, несмотря даже на отличное качество техники и богатый опыт мастера, далеко не всегда существует возможность выставить идеальные настройки экспозиции. При съемке в помещении в дневное время суток можно создавать снимки хорошего качества, но вот, например, окно на фотографии будет просто белым. Вечерняя, или ночная съемка будет осложняться тем, что тени будут очень глубокими, и это не позволит передать на снимке всех цветовых тонкостей. Именно для того, чтобы справляться с такими сложностями, был разработан прием создания фотографий HDR..

Что такое HDR и несколько слов о LDR

HDR (High Dynamic Range Imaging) – это технология, позволяющая создавать фотографии, которые будут обладать высоким диапазоном яркости. Проще говоря, на одном изображении будут отображены корректно тона и оттенки всех объектов, и темных, и светлых.

Фотографии LDR (Low Dynamic Range Imaging) – это, напротив, изображения с низким диапазоном яркости. Это целочисленный формат в отличие от HDR. Низкий динамический диапазон присущ 8- или 16-битным фотографиям в формате JPG или TIFF. На них не отображается реальная тональная картина.

Особенности съемки для создания HDR фотографии

Для того чтобы создать один снимок по технологии HDR необходимо сделать несколько кадров с различными значениями экспозиции. Обычно используется от 3 до 5 исходных изображений. Переэкспонированное изображениеНа одних будут более точно отображены светлые объекты, но темные потеряют данные и цвете. На других наоборот — темные обретут должную информацию о цвете, но светлые будут просто белым пятном. Для реализации такой съемки будет очень полезной функция фотоаппарата бреккетинг экспозиции. С ее помощью камера создает сразу несколько кадров с разными параметрами яркости автоматически. Если на вашем фотоаппарате нет такой функции, не стоит расстраиваться. Можно попробовать сделать их самостоятельно, выставляя настройки вручную. Только необходимо помнить о том, что делать это нужно достаточно быстро, потому что объекты, попадающие в обзор фотокамеры, могут видоизменяться, двигаться, перемещаться. Также стоит воспользоваться штативом, который позволит сделать все снимки с одной точки съемки.

Как создается HDR

Реализация HDR основывается на том, что происходит объединение исходных кадров в одно изображение при помощи специального программного обеспечения.Совмещение снимков происходит по принципу сохранения информации о цвете абсолютно всех элементов на фотографии. Также сейчас существует возможность создания HDR фотографии на основании одного снимка. Для этого также существует некоторое число специальных программ, при помощи которых вы вручную или автоматически преобразуете исходный кадр. Эффект получается, конечно же, менее выраженным, но для тех, кто не гонится за абсолютными идеалами, этого скорее всего будет вполне достаточно.

Применение HDR техники

Сегодня HDR применяется достаточно широко, как в любительской съемке, так и для создания профессиональных проектов. Для съемки автомобилей достаточно часто используется эта техника, потому что создание фотографий требует отображения многих мелких деталей, различающихся степенью освещенности, и окружающей среды: либо помещение, либо улица, где яркое небо или глубокие вечерние тени вокруг. Свое применение HDR техника также нашла при создании виртуальных туров. Это панорамная съемка, отображающая в самых мельчайших тонкостях элементы пейзажей, обстановок, интерьеров.

Как создать эффект HDR

Учебное пособие

Бесплатная пробная версия

Загрузить ресурсы

См. дополнительные руководства

Фотография с расширенным динамическим диапазоном (HDR) — это метод, который сочетает различные настройки экспозиции для создания уникальных и поистине потрясающих фотографий. Обычно вам нужно объединить 3 разные версии одной и той же фотографии, чтобы создать эффект HDR, но в этом уроке мы покажем вам, как добиться такого же эффекта с помощью всего одной фотографии с помощью PaintShop Pro.

Спасибо за просмотр! Мы надеемся, что вы нашли это руководство полезным, и мы хотели бы услышать ваши отзывы в разделе «Комментарии» внизу страницы. Вы найдете письменную версию этого руководства ниже, а копию в формате PDF для печати можно загрузить на вкладке «Загрузить ресурсы» выше.

Узнайте, что нового в PaintShop Pro 2023!

Загрузите БЕСПЛАТНУЮ 30-дневную пробную версию и сделайте каждый снимок лучшим с помощью PaintShop Pro 2023, универсального программного обеспечения для редактирования фотографий и дизайна.

Загрузите бесплатную пробную версию

Загрузите следующие бесплатные ресурсы:

Письменное руководство (PDF, 537 КБ)

Ресурсы PaintShop Pro
Сочетания клавиш (PDF, 173 КБ)
Руководство пользователя PaintShop Pro (PDF, 25,4 МБ)

Что нового в PaintShop Pro

Редактирование фотографий HDR

Фотоэффекты

Необходимые инструменты

PaintShop Pro 2023 Ultimate

Создайте что-то невероятное с помощью инструментов редактирования и дизайна профессионального уровня, а также бонусного пакета программного обеспечения премиум-класса в PaintShop Pro 2023 Ultimate.

Высококонтрастный черно-белый шрифт

Превратите свои фотографии в драматические черно-белые изображения с сильным контрастом и четкими линиями, используя этот скрипт для PaintShop Pro.

PaintShop Pro 2023

Сделайте каждый снимок лучшим с помощью PaintShop Pro 2023, программного обеспечения профессионального уровня для редактирования и дизайна фотографий, которое стало простым и доступным.

Моноцветные полутоновые шрифты

Придайте своим фотографиям уникальный ретро-стиль с помощью этого пакета сценариев, который сочетает в себе полутоновый узор и однотонное наложение. Включает в себя 5 цветовых вариантов.

В этом уроке я собираюсь продемонстрировать, как можно подчеркнуть великолепие ваших фотографий с помощью техники, которую я называю Single Shot HDR. » Супер фото.

Сегодня мы изучим аналогичный процесс, но я покажу вам дополнительные шаги, необходимые для использования этой техники на изображениях, где была сделана только одна фотография сцены. Если вы когда-либо снимали сцены на открытом воздухе и движущиеся объекты, людей или животных, вы знаете, что изображение меняется за доли секунды, поэтому у вас просто нет времени сделать три снимка, необходимых для обычной HDR-фотографии.

В этом случае в идеале вы хотите, чтобы ваша камера была установлена ​​на среднюю экспозицию или просто использовала автоматический режим.

Возьмем это изображение в качестве примера. Это достойное фото. Вы можете получить хорошее представление о том, какой это был день, цвета неба видны, передний план также не слишком темный или переэкспонированный. Он средний, но мы хотим сделать его выдающимся.

Итак, прежде всего, давайте сохраним копию этого файла на рабочем столе, и я назову его «Средний».

Мне всегда нравится сохранять копии файлов при работе над такими проектами, чтобы ничего не касалось оригиналов. Вы всегда хотите иметь резервные копии этих необработанных файлов.

Следующее, что я собираюсь сделать, это создать версию этой фотографии, которая выглядит так, как будто она недоэкспонирована. Для этого щелкните правой кнопкой мыши фоновый слой в палитре Layers или откройте меню

Layers в верхней части экрана и выберите Duplicate .

Установите для слоя Дублировать значение Умножение в раскрывающемся списке Режим наложения . Это затемняет изображение и создает потрясающий контраст.

Перейти к Файл > Сохранить как и назовите этот файл «Темный».

Теперь мы собираемся создать переэкспонированное изображение, поэтому просто вернитесь к режиму наложения и снова измените его на Нормальный .

Затем в меню Настройка выберите Яркость и контрастность , а затем Заполняющий свет/Четкость.

Чем больше вы увеличиваете эти числа, тем больше света будет попадать на объекты переднего плана вашего изображения. Если изображение выглядит немного размытым, вы можете изменить его, вернувшись к

Настройте  меню, выбрав Яркость и контрастность  и затем Яркость/контрастность  и также увеличив эти значения.

Затем сохраните эту копию как «Светлая». Приложение Merge запустится в отдельном окне. Если вы впервые используете HDR Merge , откроется окно «Начало работы» , в котором будет представлен краткий обзор того, как использовать эту функцию.

Если приложение  Merge  загрузило фотографии, которые вы не хотите использовать, вы можете удалить их из области уведомлений, выбрав их и щелкнув знак минус. Чтобы добавить фотографии, нажмите на знак «плюс», а затем перейдите к папке, содержащей ваши изображения.

Чтобы импортировать сразу несколько фотографий, удерживайте нажатой клавишу

CTRL на клавиатуре при выборе изображений, затем нажмите  Открыть . Миниатюры изображений появятся в нижней части экрана в трее.

Обычно на этом этапе вы выравниваете фотографии, и вы можете сделать это, если хотите, но на самом деле это не должно иметь значения, поскольку все это дубликаты изображений. Чтобы начать слияние, нажмите Process  в левом нижнем углу экрана.

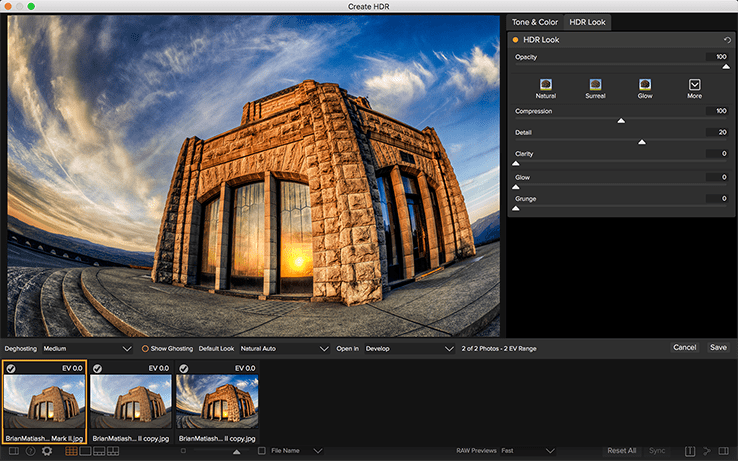

Когда обработка будет завершена, откроется окно  Настройка HDR  , в котором справа будет показана большая версия объединенной фотографии, а слева – эскизы различных предустановок, которые можно использовать для подкраски изображения.

Когда изображение выглядит правильно, нажмите кнопку процесса, чтобы завершить слияние. На этом этапе вам будет представлено еще большее разнообразие вариантов для продолжения дальнейших ретушей. После того, как вы закончите здесь, просто сохраните файл, и все готово.

Давайте посмотрим на до и после.

Как видите, эта техника может иметь огромное значение, даже если вы используете только одну фотографию.

Узнайте, что нового в PaintShop Pro 2023!

Загрузите БЕСПЛАТНУЮ 30-дневную пробную версию и сделайте каждый снимок лучшим с помощью PaintShop Pro 2023, универсального программного обеспечения для редактирования фотографий и дизайна.

Загрузите бесплатную пробную версию

Использование эффекта HDR (новинка)

Использование эффекта HDR (новинка)

Эффект HDR (расширенный динамический диапазон) в iClone точно отображает широкий диапазон уровней интенсивности, характерных для высококонтрастных сцен реальной жизни. в результате прямых солнечных лучей и теней.

Пожалуйста, посетите USC — Графические лаборатории Института креативных технологий веб-сайт для получения дополнительных ресурсов HDR.

Глобальный HDR-эффект

Эффект HDR в iClone глобально обрабатывает силу света и тени, используя два простых параметра: Порог и Шкала цветения .

• Порог : Определяет области для рендеринга. HDR эффект по яркости.

• Шкала Блума : вызывает блики на ярких участках (край становится размытым). чтобы имитировать свет, распространяющийся от областей. Чем выше значение, тем шире диапазон распространения.

HDR ВЫКЛ	HDR ВКЛ Порог : 40 Шкала цветения : 50

Тонкая настройка с помощью Tone Map

Изображение с высоким динамическим диапазоном передается оператору тонального отображения, который преобразует изображение в изображение с низким динамическим диапазоном, подходящее для просмотра на обычных дисплеях. Феномен сильного снижения контраста устранен, в то время как детали изображения и внешний вид цвета сохраняются. После включения HDR , вы также можете точно настроить результат, чтобы усилить драматический эффект, указав Шкала Гаусса и Воздействие в Раздел тональной карты .

• Gaussian Scale : Хотя этот параметр обычно определяет гладкость излучения для HDR изображение, вы можете увеличить его значение, чтобы увидеть больше деталей в ярких областях окна предварительного просмотра.

• Экспозиция : Этот параметр определяет глобальный уровень экспозиции окна предварительного просмотра. Увеличьте это значение чтобы увидеть более подробную информацию в темные области окна предварительного просмотра.

Шкала Гаусса : 1 Воздействие : 3	Шкала Гаусса : 100 Воздействие : 100

• Скорость адаптации : Этот параметр определяет скорость регулировки зрачков, когда глаза сталкиваются с резким изменением силы освещения.
