Какой HDMI-кабель выбрать для телевизора или монитора

Игровая периферия и железо

04.11.2022

Всем, кто хочет играть на большом экране, HDMI-кабель просто необходим – часто это единственный способ подключения 4K-телевизора. И если у консолей он, как правило, в комплекте, то ПК-геймерам придется приобретать его отдельно.

На рынке огромное количество HDMI-кабелей по самым разным ценам, и мы решили дать вам ряд простых советов о том, как выбрать HDMI-кабель для 4K-телевизора. Если посмотреть на ассортимент любого магазина, в котором продаются HDMI-кабели, то некоторые из них дешевые, а какие-то стоят целое состояние. Правильно выбрать подходящий кабель может быть довольно тяжело.

Одно из преимуществ HDMI – простота подключения различной аппаратуры. Эти кабели двунаправленные, относительно гибкие и просты в применении. В настоящее время HDMI, как мы уже говорили в самом начале, часто бывает единственным способом подключения, подходящим для вывода HD-изображения.

И хотя у большинства телевизоров еще остались компонентные входы, даже на Blu-ray проигрывателях они практически исчезли, а SCART-кабели и коннекторы не применяются уже давно. Остается только HDMI.

Но при покупке HDMI-кабеля есть ряд моментов, на которые нужно обратить внимание, чтобы выбрать кабель правильно.

Важный совет

Во-первых, стоит отметить, что HDMI – цифровой стандарт, поэтому в отличие от старых аналоговых стандартов, где от кабеля часто что-то зависело, в случае с HDMI-кабелями это не так.

При хорошем подключении никакой разницы между самым дорогим и самым дешевым кабелем не будет – если кабели исправны. Цифровой видеосигнал обычно выводит чистую и четкую картинку или не выводит картинку совсем. Данные цифровые – биты либо проходят, либо нет. Если они проходят, все будет работать, если нет – не будет. Нет никаких промежуточных ситуаций с искажением картинки из-за плохого кабеля.

Так что наш совет следующий – не ведитесь на супердорогие кабели в погоне за лучшим качеством картинки или звука – его не будет.

На что обратить внимание?

Но несмотря на то, что обычно между самыми дешевыми и самыми дорогими кабелями разницы нет, есть ряд моментов, которые стоит учитывать.

• Версии HDMI: самое главное, что нужно иметь в виду – HDMI как стандарт продолжает развиваться. Было несколько версий с 1.0 до 1.4, а затем 2.0 и последняя на данный момент 2.1. С каждой новой версией появлялись новые возможности. Однако, если оборудование поддерживает последнюю версию HDMI, это не значит, что оно поддерживает все ее возможности – в некоторых случаях они могут быть неактуальны. Так что лучше посмотреть полный список функций, обычно для кабелей он указывается. Последние версии HDMI поддерживают разрешение 4K и даже 8K, поэтому если кабель требуется для 4K-телевизора, ищите модель соответствующей версии. Но если вы планируете простое подключение, то версия не так важна.

В большинстве HDMI-кабелей используются стандартные коннекторы типа A. Если вам требуются самые последние технологии для подключения новейшей аппаратуры, стоит поискать кабель последней версии 2. 1, но при отсутствии такой необходимости вполне подойдет и более старая версия. Так можно сэкономить, но в случае покупки новой техники в будущем это может стать ограничением.

Консоли PS5 и Xbox Series X уже используют HDMI 2.1 для вывода изображения в 4K и 120 Гц, но одного кабеля недостаточно — необходимо, чтобы и ваш ТВ поддерживал эти возможности.

• Надежность: разницы в качестве изображения между хорошими и плохими кабелями нет, но они могут сильно отличаться по качеству сборки. Какие-то кабели более прочные и долговечные, но если после подключения кабель трогать не будут, это не так важно. Проблемы могут возникнуть только при частых изгибах и перемещениях кабелей.

Учитывая сказанное, даже самые дешевые кабели вполне надежны. Кроме того, для некоторых конкретных кабелей данных по надежности очень мало, так что в реальности все определяется личным выбором. Что-то может пойти не так только если гнаться за совсем уж низкой ценой, но в целом все должно быть нормально.

• Необходимая длина: чаще всего подключать требуется близкие друг к другу устройства. Существуют кабели длиной 0.6, 0.9, 1.5, 1.8, 5 м и длиннее – выбор достаточный. Если кабель после подключения трогать не нужно, имеет смысл подобрать максимально короткий, чтобы не пришлось думать о том, как его скручивать и куда укладывать лишнюю длину. Но убедитесь, что его хватит.

Чтобы измерить необходимую длину, можно протянуть между точками подключения какую-нибудь веревку, нитку или шнур и сделать небольшой запас для изгибов кабеля. Кроме того, не забывайте, что если в будущем вы захотите сделать перестановку, вам может потребоваться кабель подлиннее – продумайте этот вопрос. Выбрать HDMI-кабель для телевизора и после покупки понять, что он слишком короткий, будет очень неприятно.

• Более длинные кабели: длина большинства HDMI-кабелей, как правило, в пределах пары метров – и этого более чем достаточно для большинства систем. Часто даже приходится как-то укладывать лишнюю длину. Однако, в некоторых случаях может потребоваться кабель подлиннее.

Существуют кабели длиной 10 метров и даже больше. Но начиная с определенной длины простая технология пассивного кабеля работать не будет. Если вам нужен очень длинный HDMI-кабель, то придется приобрести так называемый активный кабель с усилителем, который обеспечит необходимый уровень сигнала на большом расстоянии.

Еще один вариант – воспользоваться удлинителем. HDMI-удлинитель – это устройство (или пара устройств) с питанием от внешнего источника либо по линии HDMI (постоянное напряжение 5В).

• Тип и размер HDMI-коннектора: есть три основных типа HDMI-коннекторов: стандартный, mini и micro. Конечно, есть еще и двойной коннектор типа B, но он практически не используется, а тип E применяется только в автомобильной технике. При покупке кабеля убедитесь, что вы выбрали подходящий тип коннекторов. Наиболее распространенный вариант HDMI-кабеля – со стандартными коннекторами на обоих концах (тип A – тип A), но существуют кабели с коннекторами mini-HDMI и micro-HDMI.

Также бывают переходники со стандартных разъемов на mini-HDMI илм micro-HDMI. Они могут применяться для подключения камер, смартфонов и других устройств к аппаратуре, в которой используются стандартные HDMI-кабели. Так что выбирая HDMI-кабель для телевизора, проверьте размеры коннекторов на каждом конце.

• Прямые или угловые коннекторы: один из вопросов, на которые стоит обратить внимание, чтобы правильно выбрать HDMI-кабель для телевизора – нужны ли вам прямые или угловые коннекторы. Кабели с прямыми коннекторами наиболее распространенные, но существует минимальный радиус изгиба, поэтому если, например, между телевизором и стеной мало места, они могут не поместиться. В таком случае стоит приобрести кабель с угловым коннектором, на одном или обоих концах. С ним все будет гораздо проще.

Заключение

Если вам нужно выбрать HDMI-кабель для телевизора, то вариантов есть довольно много. Самое главное – не стоит покупать слишком дорогие кабели, поддаваясь обещаниям лучшей производительности.

Однако, можно найти определенный баланс между качеством, длиной и остальными требованиями. И не забывать, что в некоторых случаях можно воспользоваться кабелем большей длины или с угловыми коннекторами.

Какой HDMI кабель лучше выбрать для телевизора

Тем, кто предпочитает смотреть контент на большом плазменном экране, необходимо приобрести HDMI кабель. Этот популярный интерфейс позволяет наслаждаться просмотром кинофильмов телевизоре в сверхчетком разрешении и улучшенном качестве звучания.

• Как выбрать кабель?
• Предназначение HDMI кабеля
• Что такое стандарт HDMI. Какой кабель нужен для телевизора.
• Версии стандарта HDMI
• Формы разъема HDMI
• Какие бывают кабели HDMI. Разновидности стандарта HDMI.
• Оптимальная длина HDMI кабеля для телевизора
• Устройство и материал проводов
• Заключение

Как выбрать кабель?

Перед тем как отправиться в магазин телевизоров, рекомендуется изучить основные технические характеристики HDMI кабеля. Они отличаются по цене, типу размера, форме коннектора, версии стандарта, длине и толщине провода.

Важно сделать примерный расчет, насколько длинным должен быть шнур, что его можно было удобно протянуть в комнате. Важно определиться, понадобится ли Интернет-соединение. Проведение осмотра позволяет проверить целостность кабеля и отсутствие заломов на его поверхности.

Если дома уже имеется HDMI кабель, но качество картинки при просмотре телевизора остается не самым высоким, значит, стоит обновить провод. При покупке немногие покупатели обращают внимание на спецификацию интерфейса.

Этот стандартный порт присутствует практически на всех мультимедийных устройствах. Если такой разъем отсутствует на старом телевизоре, можно воспользоваться специальным адаптером.

Однако не каждый провод способен передавать изображение в разрешении 4K. При этом все больше консолей и ТВ-панелей способны поддерживать этот формат. Перед покупкой кабеля важно ознакомиться с техническим паспортом телевизора, в котором содержатся рекомендации о подключении внешних девайсов.

Предназначение HDMI кабеля

Под HDMI понимают High Definition Multimedia Interface, что переводится как интерфейс для воспроизведения высокочеткого мультимедиа. Такие кабели отличаются по типам, версиям и другим характеристикам. Причем обрабатываемые данные защищены от нелегального копирования.

HDMI кабель предназначен для одновременной передачи многоканального аудиосигнала и видеоконтента в самых высоких разрешениях. От своих предшественников интерфейс отличается способностью заменить несколько проводов одним, как в случае с RCA.

Благодаря высокой пропускной способности мультимедиа контент транслируется на ТВ-экран без сжатий и потерь исходного качества. Но не всегда такой шнур включается в базовую комплектацию.

Поэтому для просмотра мультимедийного контента потребуется специально приобрести HDMI кабель. Он будет исполнять роль связующего звена между источником сигнала и дисплеем телевизора.

Чтобы подключить шнур HDMI, достаточно вставить один коннектор в соответствующий разъем на телевизоре, а другой – в мультимедийное устройство. Такие порты находятся на боковой или задней панели ТВ-приемника. Для вывода изображения на экран потребуется выбрать источник сигнала, используя пульт ДУ.

Что такое стандарт HDMI. Какой кабель нужен для телевизора.

HDMI кабель можно подключать к различным аудиовизуальным устройствам, если те оснащены соответствующим разъемом. Видеоинтерфейс способен транслировать контент в разрешении 1920×1080, 2560×1440, а также в 4K и 8K.

Существуют разъемы нескольких типов. В более поздних версиях добавлены полезные опции. По мере выхода последующих спецификаций интерфейс приобретает новые возможности. Несмотря на появление современных портов, данный стандарт сохраняет лидерство на рынке. К тому же, интерфейс продолжает эволюционировать.

После появления этого распространенного стандарта расширился набор функциональных возможностей у аудиовизуальной техники. Благодаря одновременной передаче картинки и звукового сигнала не требуется подсоединять дополнительные провода к телевизору.

Передача звукового потока осуществляется с частотой 192 кГц, за счет чего обеспечивается максимальное чистое звучание. Также обеспечивается высокое качество воспроизведения видеопотока. При этом передаваемые данные не нуждаются в сжатии и преобразовании цифрового сигнала.

Версии стандарта HDMI

Первая версия выпущена в 2002 г. и именовалась как HDMI 1.0. С помощью такого кабеля можно было передавать медиаконтент в разрешении Full HD с восьмиканальным звуком. Появление версии 1.1 ставило целью обеспечение защиты передаваемого аудиосигнала. Разъем использовался для подключения к DVD-плеерам.

Версия 1.2 позволяет корректно синхронизироваться с системными блоками компьютеров и другой аппаратурой. В ней также был расширен перечень читаемых медиаформатов. Следующий апгрейд получил обозначение 1.2a и был наделен новыми параметрами для улучшения дистанционного управления.

В спецификации 1.3 создатели поработали над улучшением качества звука. Кроме того, был расширен диапазон цветопередачи и увеличена скорость передачи данных. HDMI 1.3b выпускалась для обеспечения стабильного управления подключенными приборами.

Когда возникла надобность в просмотре телевидения в режиме 3D и 4K-контента, анонсировали выход версий 1.4 и 1.4a. Также была внедрена технология сетевого подключения Fast Ethernet и поддержка обратного звукового канала. В последующей версии 1.4b было увеличено значение пропускной способности.

В спецификации 2.0 разработчики потрудились над улучшением поддержки 3D и 4K, добавили новые возможности для синхронизации 32-канального звука и видеоконтента в разрешении UltraHD. Скорость обмена данными была приближена к 18 Гбит/с, а также появилась поддержка соотношения сторон 21:9.

Последняя версия под обозначением 2.1 была представлена 2017 г. Эта спецификация способна передавать контент с предельной скоростью – до 48 Гбит/с. Создатели продолжили расширять поддерживаемые разрешения и добавили 120 FPS. В 2.1a стало доступно воспроизведение видеороликов в формате HDR. А в версии 2.1b – реализована технология Hybrid Log-Gamma.

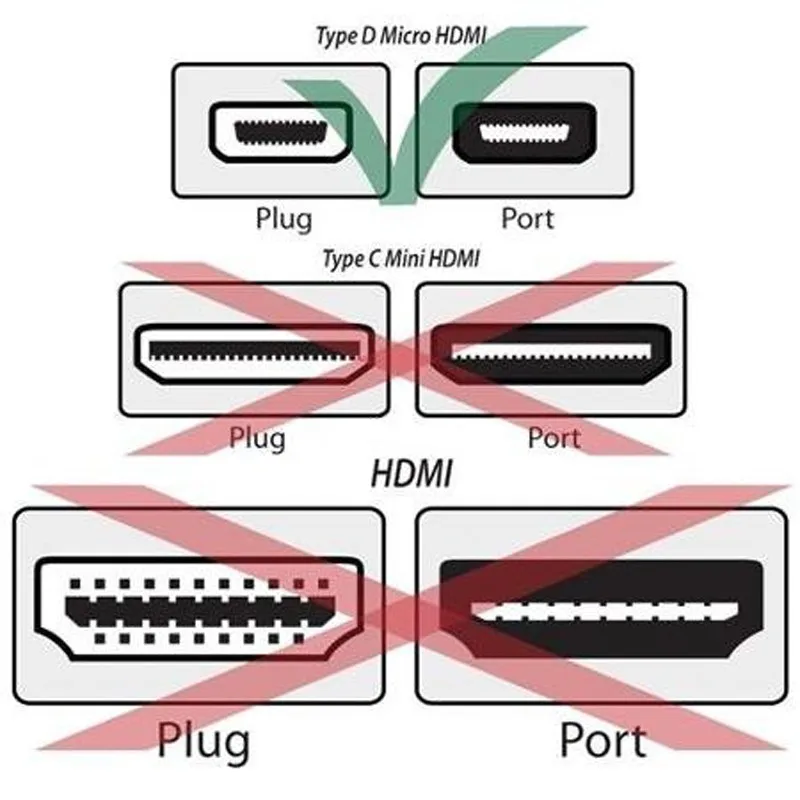

Формы разъема HDMI

Этот параметр – первое, на что важно обратить внимание при выборе кабеля HDMI. Каждая следующая версия наделена функционалом предыдущей и является обратно совместимой.

Разъемы подразделяются на несколько типов и обозначаются буквами:

• Тип А (Full Size) – самый часто используемый вариант. Он присутствует на графических картах, ноутбуках, компьютерах, телеприемниках, консолях и других бытовых электроприборах;
• Тип В создан для трансляции контента в высоких разрешениях, но сейчас применяется редко;
• Тип С (Mini Size) представляет собой миниформат полноразмерного типа. Обычно его можно найти в портативных устройствах, в том числе на планшетных ПК, цифровых фотокамерах и портативных видеоплеерах;
• Тип D (Micro Size) – самый меньший по размеру среди разъемов HDMI, используется на миниатюрных девайсах;
• Тип Е предназначен для подсоединения к портативным автомобильным медиасистемам. Создан для работы в экстремальных условиях, так как имеет защиту от вибрационных колебаний и проникновения влаги и загрязнений внутрь коннектора.

Какие бывают кабели HDMI. Разновидности стандарта HDMI.

Данный интерфейс включает в себя пять видов кабелей, которые отличаются по функционалу и скорости передачи информации. Практически все современные модели ТВ-устройств оснащены одним либо несколькими портами, позволяющими подсоединить HDMI кабель.

Standard – стандартный кабель, рассчитанный на воспроизведение видеоконтента в разрешении 720p и 1080i. Частота составляет 60 МГц, а пропускная способность – в пределах 2,25 Гбит/с. Поддерживает соотношение сторон экрана 16:9. Применяется для подключения домашней техники, но обеспечивает недостаточно четкое изображение и чистое звучание.

Standard with Ethernet: добавлена еще одна функция, позволяющая выходить в сеть. Скорость трафика способна достигнуть 100 Мб/с. Позволяет раздавать контент через провод на подключенные к нему устройства. Если сравнивать с предыдущей версией, имеется поддержка реверсивного канала звука, что позволяет воспроизводить аудиосигнал без подключения лишних проводов.

High Speed – более совершенный стандарт, позволяющий передавать трафик и видеопоток на высокой скорости. Поддерживает практически все видеоформаты, включая технологии 3D, Deep Color и 4K. Скорость передачи информации способна достигать 10,2 Гбит/с.

High Speed with Ethernet – эта версия имеет повышенную пропускную способность. Дополнена опцией высокоскоростного доступа к Интернету до 100 Мбит/с и наделена частотой 60 кадров/с. Содержит полезные функции предшествующих версий.

Standard Automotive – предназначен для подключения медиасистем в автомобилях. Кабель является устойчивым к скачкам влажности и температуры. Кроме того, способен выдерживать вибрационные колебания за счет фиксирующего замка.

Оптимальная длина HDMI кабеля для телевизора

Подключать к телевизору чересчур длинный шнур нецелесообразно. Так как при увеличении длины провода высока вероятность возникновения помех и затухания сигнала. Важно следить, чтобы протянутый шнур не перегибался.

Поэтому для домашнего использования не стоит приобретать провод длиннее 10 метров, иначе это грозит понижением четкости картинки и звука. Могут появиться искажения из-за невысокого качества разъема и материала проводника.

В продаже можно найти кабель HDMI любой длины, поскольку в спецификации четко не регламентирован данный параметр. Если планируется протягивать провод на расстояние от 15 метров, то придется использовать усилители сигнала и компенсаторы потерь.

Толщина сечения имеет прямую пропорциональность к длине кабеля. При его утолщении должна быть усилена изоляция проводов. Единица измерения толщины провода обозначается как AWG и называется «калибр». При длине 10 метров эта величина должна достигать 8 мм, а 15 метров – 9 мм.

Устройство и материал проводов

Основу кабеля составляют каналы передачи данных, изготовленные в виде витых пар. HDMI кабель состоит из 19 проводников: 15 из них сгруппированы в пучки, оставшиеся 4 – расположены отдельно.

Провода покрыты оболочкой из полипропилена, который обладает изоляционными свойствами. Это обеспечивает защиту от помех магнитного поля. Поверх этого слоя размещается фольгированный экран и металлическая оплетка.

Некоторые кабели также оснащаются ферритовыми кольцами, чтобы защищать сигнал от внешних шумов. Самые бюджетные изделия изготавливаются с алюминиевой или стальной проводкой. Однако лучше отказаться от таких кабелей в пользу медного материала проводника.

По размеру штекер достаточно компактный, если сравнивать с устаревшими интерфейсами SCART или DVI. Внешне коннектор напоминает USB, но имеет скошенные по бокам края.

Стандартным материалом для изготовления шнура HDMI 1.4 считают бескислородную медь с маркировкой 24 AWG. Для версии стандарта High Speed используется толщина 28 AWG. От качества материала и толщины сечения зависит функциональность и срок эксплуатации.

Как заверяют производители, кабели, сделанные с использованием дорогостоящих металлов, демонстрируют наиболее высокую скорость обмена данными без сбоев и помех. Этот параметр влияет на стоимость HDMI кабеля. В промышленных целях используются кабели с оплеткой из нейлона.

Заключение

Таким образом, для домашнего использования оптимальным станет HDMI кабель 2. 0. В этой версии поддерживается высокая скорость передачи данных, просмотр в 4K и все известные видеоформаты. Для рядовых пользователей достаточно скорости до 13,3 Гбит/с.

Обладателям телевизоров с небольшой диагональю и разрешением 720 пикселей достаточно функциональных возможностей HDMI Standard. Для ТВ, поддерживающих FHD, рекомендуется подобрать кабель типа High Speed.

Для современных панелей, способных передавать изображение в 4K и показывать фильмы в режиме 3D, лучше всего подойдет шнур HDMI Premium High Speed. Для телевизоров с поддержкой 8K придется обзавестись аксессуаром Ultra High Speed.

Похожие обзоры

404: Страница не найдена

Страница, которую вы пытались открыть по этому адресу, похоже, не существует. Обычно это результат плохой или устаревшей ссылки. Мы извиняемся за любые неудобства.

Что я могу сделать сейчас?

Если вы впервые посещаете TechTarget, добро пожаловать! Извините за обстоятельства, при которых мы встречаемся. Вот куда вы можете пойти отсюда:

Поиск

• Пожалуйста, свяжитесь с нами, чтобы сообщить, что эта страница отсутствует, или используйте поле выше, чтобы продолжить поиск
• Наша страница «О нас» содержит дополнительную информацию о сайте, на котором вы находитесь, WhatIs.com.
• Посетите нашу домашнюю страницу и просмотрите наши технические темы

Просмотр по категории

Сеть

• система управления сетью

  Система управления сетью, или NMS, представляет собой приложение или набор приложений, которые позволяют сетевым инженерам управлять сетевыми …

• хост (в вычислениях)

  Хост — это компьютер или другое устройство, которое обменивается данными с другими хостами в сети.

• Сеть как услуга (NaaS)

  Сеть как услуга, или NaaS, представляет собой бизнес-модель для предоставления корпоративных услуг глобальной сети практически на основе подписки.

Безопасность

• E-Sign Act (Закон об электронных подписях в глобальной и национальной торговле)

  Закон об электронных подписях (Закон об электронных подписях в глобальной и национальной торговле) — это федеральный закон США, в котором указывается, что в …

• личная информация (PII)

  Личная информация (PII) — это любые данные, которые потенциально могут идентифицировать конкретное лицо.

• политика социальных сетей

  Политика в отношении социальных сетей — это корпоративный кодекс поведения, в котором содержатся рекомендации для сотрудников, размещающих контент в Интернете …

ИТ-директор

• управление корпоративными проектами (EPM)

  Управление корпоративными проектами (EPM) представляет собой профессиональные практики, процессы и инструменты, используемые для управления несколькими . ..

• Управление портфелем проектов: руководство для начинающих

  Управление портфелем проектов — это формальный подход, используемый организациями для выявления, определения приоритетов, координации и мониторинга проектов …

• SWOT-анализ (анализ сильных и слабых сторон, возможностей и угроз)

  SWOT-анализ представляет собой основу для выявления и анализа сильных и слабых сторон организации, возможностей и угроз.

HRSoftware

• Эффект хоторна

  Эффект Хоторна — это изменение поведения участников исследования в ответ на их знание о том, что они …

• командное сотрудничество

  Совместная работа в команде — это подход к коммуникации и управлению проектами, который делает упор на командную работу, новаторское мышление и равенство …

• самообслуживание сотрудников (ESS)

  Самообслуживание сотрудников (ESS) — это широко используемая технология управления персоналом, которая позволяет сотрудникам выполнять множество связанных с работой . ..

Обслуживание клиентов

• отток клиентов (отток клиентов)

  Отток клиентов, также называемый оттоком клиентов, — это количество платящих клиентов, которые не стали постоянными клиентами.

• разрешение личности

  Разрешение личности — это процесс управления данными, который связывает поведение клиента в Интернете с его уникальной личностью путем сбора …

• социальная коммерция

  Социальная коммерция — это быстрорастущая отрасль электронной коммерции, использующая социальные сети и цифровые медиа для облегчения транзакций …

Все о HDMI

Что такое HDMI?Что такое кабель HDMI?Что такое адаптер HDMI?Что такое преобразователь HDMI?Что такое альтернативный режим HDMI?HDMI для игр Общие сокращения HDMIТехнические характеристики HDMI

Что такое HDMI?

HDMI означает мультимедийный интерфейс высокой четкости. Это стандарт, который поддерживает цифровое видео высокой четкости и многоканальное цифровое аудио по одному кабелю. Кабельное соединение HDMI передает видео- и аудиоданные в цифровом формате. Соединения HDMI отличаются от аналоговых соединений VGA или DVI, которые передают только видеоданные.

Что такое кабель HDMI?

Кабель HDMI – это тип кабеля, который соединяет такие устройства, как проигрыватель Blu-ray, игровая приставка или потоковое устройство, например проигрыватель Roku (и другие), к телевизору, монитору или проектору. Затем он передает аудио- и видеосигналы с устройства на телевизор. Основное различие между кабелем HDMI и другими кабелями заключается в том, что он может передавать как несжатые цифровые аудио-, так и видеосигналы по одному кабелю. Существуют различные версии кабелей HDMI, например HDMI 1.4a, HDMI 2.0a или HDMI 2.1.

Что такое адаптер HDMI?

Стандарт HDMI определяет пять различных разъемов, основанных на 19-контактной схеме. Для преобразования между различными разъемами HDMI вам понадобится адаптер HDMI.

Единственное, что объединяет все адаптеры или кабели HDMI, это отсутствие преобразования сигнала. Адаптер HDMI просто обеспечивает правильное подключение 19 контактов разъемов на каждом конце. Например, для подключения GoPro к HDTV требуется переходник Micro HDMI — Standard HDMI. Адаптеры HDMI также доступны в виде кабелей HDMI с разными разъемами на каждом конце.

Что такое преобразователь HDMI?

В отличие от адаптеров HDMI, которые не преобразуют сигнал, преобразователи HDMI специально разработаны для этого. Преобразователь HDMI — это устройство, которое преобразует сигнал HDMI в другой формат и наоборот, чтобы его можно было отобразить на мониторе или телевизоре. Например, если у вас есть компьютер с выходом HDMI, но ваш монитор имеет только вход VGA, вам понадобится преобразователь HDMI в VGA, чтобы соединить их. Другим распространенным сценарием является подключение ноутбука или настольного ПК, оснащенного DisplayPort, к дисплею HDMI, для чего вам понадобится кабель или преобразователь DisplayPort-HDMI.

Существует три распространенных типа преобразователей HDMI:

• Преобразователь HDMI в DisplayPort — преобразует сигнал HDMI в сигнал DisplayPort
• Преобразователь HDMI в VGA — преобразует цифровой HDMI в аналоговый VGA
• Преобразователь HDMI в DVI — изменяет вход сигнал с HDMI на DVI

Что такое альтернативный режим HDMI?

Если ваше устройство USB-C поддерживает его, альтернативный режим HDMI — это стандарт, который позволяет подключать внешний монитор к порту USB-C без дополнительного промежуточного преобразователя. Это означает, что вы можете подключить свой ноутбук к телевизору или дисплею с поддержкой HDMI и получать четкое несжатое видео. Однако этот стандарт не получил широкого распространения, и многие другие устройства используют гораздо более популярный альтернативный режим DP (который также поддерживает соединения USB-C и HDMI).

Приложения для альтернативного режима HDMI

Подключите ноутбук, смартфон, планшет или настольный ПК с разъемом USB-C к дисплею HDMI, например монитору ПК, телевизору высокой четкости или проектору. Альтернативный режим HDMI идеально подходит для отображения выходного сигнала с вашего ноутбука на телевизор с большим экраном 4K для воспроизведения видео. Что касается игр, отсутствие 4K 60 кадров в секунду (и HDR) может исключить его использование для серьезных динамичных игр 4K. С другой стороны, если вы ограничиваете себя городскими строителями и тому подобным, вы получите отличные результаты с альтернативным режимом HDMI.

Как использовать альтернативный режим HDMI

Во-первых, устройство USB-C должно поддерживать альтернативный режим HDMI. Не все устройства, оснащенные USB-C, поддерживают это, поэтому это необходимо сначала подтвердить. Во-вторых, вам понадобится переходной кабель USB Type-C на HDMI, который поддерживает этот стандарт. Это не преобразователь, а простой переходник, а значит никакого преобразования сигнала не происходит.

Особенности альтернативного режима HDMI

Альтернативный режим HDMI обеспечивает те же функции, что и HDMI 1.4b. Это означает, что вы можете передавать видео 4K@30Hz с 3D, Consumer Electronic Control (CEC), Audio Return Channel (ARC), HDMI Ethernet Channel (HEC) и объемным звуком Dolby 5.1.

Ограничения альтернативного режима HDMI

Поскольку альтернативный режим HDMI поддерживает только HDMI 1.4b, в нем отсутствуют функции, представленные в более поздних стандартах HDMI 2.x. Это включает видео 4K HDR, 4k @ 60 Гц и все, что выше этого.

HDMI для игр — рекомендации

Для игр с высокой частотой обновления требуются компоненты, поддерживающие HDMI 2.0 или выше, независимо от того, хотите ли вы воспроизводить видео 4K со скоростью 60 кадров в секунду или 1440p со скоростью 144 кадра в секунду. HDMI 2.0 поддерживает скорость передачи 18,0 Гбит/с, поэтому вы можете играть в новейшие игры нового поколения с высоким FPS HDR — при условии, что ваше игровое оборудование поддерживает эту функцию.

Защитите свое игровое оборудование HDMI от будущих требований с помощью компонентов HDMI 2.1, которые обеспечивают игры в разрешении 4K со скоростью 120 кадров в секунду.

Если вы увлекаетесь играми и ищете передовую точность воспроизведения, обратите внимание на спецификацию HDMI при покупке преобразователей HDMI, удлинителей или кабелей HDMI.

Общие сокращения HDMI

Управление бытовой электроникой (CEC)

Управление до 15 подключенных устройств HDMI с помощью одного из их пультов дистанционного управления. Например, благодаря CEC вы можете использовать пульт Roku для управления громкостью телевизора или системы домашнего кинотеатра.

Обратный аудиоканал (ARC)

ARC позволяет телевизорам высокой четкости с интеллектуальными приложениями, такими как Netflix, отправлять аудиопоток с телевизора обратно в систему домашнего кинотеатра с помощью того же кабеля HDMI, который уже их соединяет. Благодаря ARC вам не нужны дополнительные аудиокабели, такие как коаксиальный кабель или TOSLINK.

HDMI Ethernet Channel (HEC)

HDMI Ethernet Channel Технология объединяет потоки аудио, данных и видео в одном кабеле HDMI. HEC позволяет использовать IP-приложения через HDMI и обеспечивает двунаправленную связь Ethernet.

Расширенный динамический диапазон (HDR)

Высокодинамический диапазон (HDR) — это метод, который захватывает более широкий диапазон яркости, чем традиционная камера, что позволяет получать изображения с большей глубиной и насыщенными цветами. HDR-видео — это относительно новая тенденция, которая делает цвета более яркими и реалистичными. Вы можете увидеть разницу между HDR и обычным видео, сравнив сцену, снятую при дневном свете, со сценой при пасмурном небе. Цвета при дневном свете ярче и живее, а в пасмурную погоду цвета тусклее.

 В последние годы в компьютерных играх и играх на консолях HDR стал неотъемлемой частью последних поколений консолей, поддерживающих HDR@4K, включая модели PlayStation 4/5, Xbox Series S/X и другие. Обратите внимание, что вам понадобится дисплей с поддержкой HDR, чтобы воспользоваться преимуществами этой технологии.

Стандарты HDMI и технические характеристики

Стандарт HDMI 2.1 является последним обновлением спецификации HDMI и предлагает несколько значительных улучшений по сравнению с предшественником. Во-первых, он поддерживает разрешение до 8K (7680 x 4320 пикселей), что в четыре раза превышает разрешение 4K (3840 x 2160 пикселей). Это важно для будущих телевизионных технологий, которые разрабатываются сейчас. Второе улучшение заключается в том, что новый стандарт может поддерживать скорость передачи данных до 42,6 Гбит/с, а это означает, что HDMI 2.1 может передавать видео 4K с частотой обновления 120 Гц или видео 8K с частотой 60 Гц.

Стандарты HDMI

Название	Спецификация	Год выпуска	Макс. Разрешение при частоте обновления	Макс. Скорость передачи	Макс. Data Rate	HDR	Audio Support
Standard HDMI Cable	1.0	2002	1080p @ 60 Hz	4.95 Gb/s	3.96 Gb/s	no	eight audio channels
Стандартный кабель HDMI	1,1/1,2	2005	1440p при 30 Гц	4,95 ГБ/с	8,16 ГБ/с	NO	DA-AUDIO. 1.3/1.4	2009	4K @ 30 Hz	10.2 Gb/s	8.16 Gb/s	no	ARC, Dolby TrueHD, DTS-HD
Premium High Speed ​​HDMI Cable	2.0	2013	5K при 30 Гц	18.0 Gb/s	14.4 Gb/s	yes	HE-AAC, DRA, 32 audio channels
Ultra High Speed ​​HDMI Cable	2.1	2017	8K @ 60 Hz	48.0 Гбит/с	42,6 Гбит/с	да	eARC

Стандарты HDMI

В таблице ниже показаны разрешения видео и частоты обновления для различных стандартов HDMI. С помощью этой информации вы можете быстро узнать, какой стандарт HDMI и, соответственно, какой кабель HDMI вам нужен.

Имя	Видео Разрешение	Обновить скорость (Гц)	Required data rate	HDMI 1.3–1.4b	HDMI 2.0	HDMI 2.1
1080p	1920 × 1080	30	1.58 Gbit/s	supported	supported	supported
1080p	1920 × 1080	60	3,20 Гбит/с	поддерживается	supported	supported
1080p	1920 × 1080	120	6.59 Gbit/s	supported	supported	supported
1080p	1920 × 1080	144	8.00 GBIT/S	Поддержал	70228	.0228	supported	supported
1440p	2560 × 1440	30	2. 78 Gbit/s	supported	supported	supported
1440p	2560 × 1440	60	5.63 GBIT/S	Поддержал	70228	.0228	supported	supported
1440p	2560 × 1440	120	11.59 Gbit/s	only 4:2:0	supported	supported
1440p	2560 × 1440	144	14.08 Gbit/s	only 4:2:0	supported	supported
1440p	2560 × 1440	240	24.62 Gbit/s	no	only 4:2:0	supported
4K	3840 × 2160	30	6.18 Gbit/s	supported	supported	supported
4K	3840 × 2160	60	12.54 Gbit/s	only 4:2:0	supported	supported
4K	3840 × 2160	75	15. 79 Gbit/s	only 4:2:0	only 4:2:0	supported
4K	3840 × 2160	120	25.82 GBit/s	no	only 4:2:0	supported
4K	3840 × 2160	144	31.35 Gbit/s	no	no	supported
4K	3840 × 2160	240	54.84 Gbit/s	no	no	only DSC
5K	5120 × 2880	30	10.94 Gbit/s	only 4:2:0	supported	supported
5K	5120 × 2880	60	22.18 Gbit /s	no	only 4:2:0	supported
5K	5120 × 2880	120	45.66 Gbit/s	no	no	only DSC
8K	7680 × 4320	30	24. 48 Gbit/s	no	only 4:2:0	supported
8K	7680 × 4320	60	49.65 GBit/s	no	no	supported
8K	7680 × 4320	120	102.2 Gbit/s	no	no	only DSC

HDMI Connectors

В настоящее время существует 5 различных разъемов HDMI: HDMI типа A, B, C, D и E. Наиболее важными разъемами являются 19-контактный разъем HDMI типа A, Mini HDMI типа C и Micro HDMI типа D.

Тип	Контакты	Размер	Применение
HDMI Тип A	19	Обычный	Проигрыватели DVD/Blu-ray/Ultra HD, компьютеры, устройства для потоковой передачи мультимедиа и игровые приставки
HDMI Type B	29	Regular	Obsolete
HDMI Type C	19	Mini	Portable devices such as laptops, tablets or cameras
HDMI Type D	19	Micro	Небольшие портативные устройства, вкл. смартфоны, экшн-камеры типа GoPro, небольшие видеозаписывающие устройства и портативные медиаплееры
HDMI тип E	19	Обычный	Автомобильный

Выводы HDMI

Хотя все разъемы HDMI имеют 19 контактов, вывод не всегда одинаков.

Распиновка разъема HDMI типа A

На сегодняшний день это самый популярный разъем HDMI, разъем HDMI типа A. Его можно найти в большинстве телевизоров, медиаплееров и стримеров, видеокарт для ПК, а также игровых консолей.

0228

Номер контакта HDMI	Сигнал
1	TMDS Date 2+
2	TMDS Data 2 shield
3	TMDS Data 2-
4	TMDS Data 1+
5	Данные TMDS 1 Shield
6	Данные TMDS 1-
	DATA 0+
8
10	TMDS Clock+
11	TMDS Clock shield
12	TMDS Clock-
13	CEC
14	HEC Data-
15	SCL (последовательная синхронизация для DDC)
16	SDA (последовательная линия передачи данных для DDC)
17	2 2	DDC/CEC 8 90/CEC Земля0206	18	+5 V мощность (50 млн. Лету)
19	Обнаружение горячей вилки (1,3) / HEC Данные + (1,4)

MINI HDMI HDMI HDMI HDMI. распространенный как разъем HDMI типа A, разъем типа C по-прежнему широко используется в ноутбуках, зеркальных фотокамерах и полноразмерных планшетах.

Номер контакта HDMI	Сигнал
1	TMDS Data2 Shield
2	TMDS Data2+
3	TMDS Data2-
4	TMDS Data1 Shield
5	TMDS Data1+
6	TMDS Data1-
7	TMDS Data0 Shield
8	TMDS Data0+
9	TMDS Data0-
10	TMDS Clock Shield
11	TMDS Clock+
12	TMDS Clock-
13	DDC/CEC Ground
14	CEC
15	SCL (DDC lock)
16	SDA (DDC data)
17	HEC+
18	+5 V Power (power EDID/DDC)
19	Hot Plug Detect/HEC-
—	Корпус (заземление)

Распиновка разъема Mini HDMI типа D

Разъем HDMI типа D, расположенный сзади, является наименее популярным из трех. Его можно найти на экшн-камерах GoPro и некоторых смартфонах.

HDMI Pin Number	Signal
1	Hot Plug Detect/HEAC-
2	Utility/HEAC+ (NC on device)
3	TMDS Data2+
4	TMDS Data2 Shield
5	TMDS Data2-
6	TMDS Data1+
7	TMDS Data1 Shield
8	TMDS DATA1-
	TMDS DATA0+
10	TMDS DATA0.0228
12	TMDS Clock+
13	TMDS Clock Shield
14	TMDS Clock-
15	CEC (Control)
16	DDC/CEC /Заземление Хик
17	SCL (DDC Clock)
18	SDA (DDC DATA)
1	+57 +5. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
