Всё про HDMI — характеристики, плюсы и минусы разъема, виды и версии hdmi кабелей, совместимость с другими выходами

Что такое HDMI интерфейс?

HDMI выход можно встретить в современных моделях телевизоров, мониторов, игровых приставках, компьютерах, ноутбуках и других мультимедийных устройствах. HDMI интерфейс поддерживает разрешения HDTV 1080p, 1440p, Full HD 3D, 4К. Его появление значительно расширило возможности современных пользователей. Благодаря ему можно наслаждаться хорошим и четким качеством изображения и звука одновременно.

Известное слово HDMI (High Definition Multimedia Interface) расшифровывается как мультимедийный интерфейс высокой четкости. С его помощью происходит передача цифровых данных в видео формате с высоким разрешением. Также интерфейс передает и аудиосигналы, которые надежно защищены от копирования. Владельцы мультимедийной информации хотели быть уверены, что их данные будут защищены от неразрешенного копирования. В связи с этим, HDMI интерфейс получил необходимую защиту цифрового контента. HDMI имеет множество спецификаций. Каждая из них имела новые возможности и улучшения, поэтому с каждой новой версией пользователи получали более совершенный продукт. Практически вся современная техника работает с разъемами HDMI. Не всегда кабель может идти вместе с устройством. Тогда пользователю необходимо отдельно купить это полезное устройство.

Обычно стандартной длиной кабеля считаются 3-5 метров. Но можно приобрести и более длинные варианты, а также удлинить готовое изделие. Различные производители предлагают покупателям множество вариантов изделия. Так, в некоторых моделях установлены ферритовые кольца, которые помогают избежать помех.

История HDMI выхода

2002 год принято считать годом появления HDMI выхода. Благодаря многим известным компаниям, среди которых Филипс, Сони, Хитачи, Тошиба, начал существовать новый интерфейс HDMI. Он отличался от других тем, что был полностью цифровым, а также имел возможность передавать несжатые потоки видео и аудио. В HDMI интерфейсе стала происходить передача звука вместе с видеосигналом DVI-соединения. А также стало возможно использовать только один кабель, который еще и отправляет цифровые видеосигналы с большим разрешением. Простым пользователям это в разы облегчило жизнь, ведь теперь звук и изображение в хорошем качестве смогли передаваться с одного прибора на другой с помощью всего одного провода.

Отличие HDMI от других выходов

Данный интерфейс отличается большей пропускной способностью, чем его предшественники. Кабель может передавать видео в высоком разрешении (1080р). Это один из довольно популярных форматов, который часто бывает задействован.

Интерфейс HDMI также позволит насладиться и хорошим звуком, который передается до восьми каналов 24-битного звука с частотой 192 кГц. Изделие может одновременно пересылать аудио и видео. А DVI не имел подобных возможностей. Кроме этого, современный интерфейс имеет намного меньшие размеры. Его предшественники могли передавать только аналоговые данные, а HDMI легко справляется и с цифровыми.

Как устроен HDMI кабель?

HDMI кабель состоит из нескольких частей. У него есть внешняя оболочка, экранирующая оплетка, экран из фольги (алюминиевая), оболочка из полипропилена, экранированная витая пара, неэкранированная витая пара, проводники, необходимые для питания, а также управляющих сигналов.

Виды HDMI кабелей

Кабели HDMI делятся на 5 типов, для каждого есть своя буква:

Так, тип А (Full Size) — самый популярный и востребованный. Его можно встретить в видеокарте, ноутбуке, телевизоре, приставке и других приборах.
Для больших разрешений (типа 3830х2400 пикселей) предназначается тип В, но его пока практически нигде не применяют.
Тип С (Mini Size) считается уменьшенной версией А. Он обычно находится в небольших приборах, таких как смартфон, планшет и другие.
Касательно типа D (Micro Size), то он является самым маленьким видом HDMI. Предназначен для гаджетов маленького размера.
Тип с буквой Е может понадобиться в случае подключения устройства к автомобильным девайсам.

Самыми распространенными считаются Full Size- (A), Mini Size-(С), а также Micro Size-(D).

Кроме этого, HDMI кабели делятся на виды. Они бывают:

Стандартный кабель HDMI — позволяет передавать сигнал, имеющий разрешение 720р.
Стандартный кабель HDMI с Ethernet — схож с предыдущим вариантом, но еще имеет дополнительную витую пару, которая нужна для соединения с сетью.
Высокоскоростной вид кабеля HDMI — предназначен для передачи разрешения в формате 4К. Также он известен прекрасной пропускной способностью.
Высокоскоростной кабель HDMI с Ethernet — гарантирует высокую пропускную способность. Он укомплектован дополнительной витой парой, что дает ему возможность подключать приборы к сети.
Автомобильный вид кабеля HDMI — пригодится для использования в сложных ситуациях. Он может работать при высокой температуре и других сложных факторах.

Версии HDMI кабелей:

HDMI 1.0 – самая первая версия могла поддерживать видео (1080р) и восьмиканальный звук. Выход — 2002 год
HDMI 1.1 – появилась поддержка защиты звука, что позволило проигрывать DVD аудио.
HDMI 1.2 – данная версия смогла успешно работать с компьютерами и различной техникой, а также поддерживать многие форматы. В ней появился популярный разъем А.
HDMI 1.2a – добавлены команды и другие параметры, необходимые для протокола дистанционного управления.
HDMI 1.3 – добавлены новые форматы сжатия без потерь звука, поддержка цветов, увеличена скорость, новый разъем типа мини – С.
HDMI 1.3b – возможность управлять бытовой техникой.
HDMI 1.4 – реализованы новейшие технологии и возможности, среди которых 3D-изображение, разрешение 4Кх2К, соединение Fast Ethernet и другие.
HDMI 1.4a – обязательные 3D-форматы для фильмов Блю-рей, телевидения, игр. Применение 3D-форматов на многих устройствах.
HDMI 1.4b – увеличение пропускной способности, добавление поддержки 3Д-видео.
HDMI 2.0 – передача сигналов передается с минимумом перепадов уровней, улучшение возможностей, в том числе и 3D, поддержка разрешения 4К, одновременная передача аудио и видео различными способами,
HDMI 2. 1 – увеличение пропускной способность, а также увеличен список поддерживаемых разрешений, от 4К50 до 10К100, данная версия- 2017 год.

Совместимость HDMI с другими выходами и переходники к ним

HDMI может использоваться с устройствами, которые поддерживают более ранние стандарты. Это также относится к DVI и VGA. При необходимости устройство с HDMI может передавать видео с прибора, который имеет DVI и в обратном порядке.

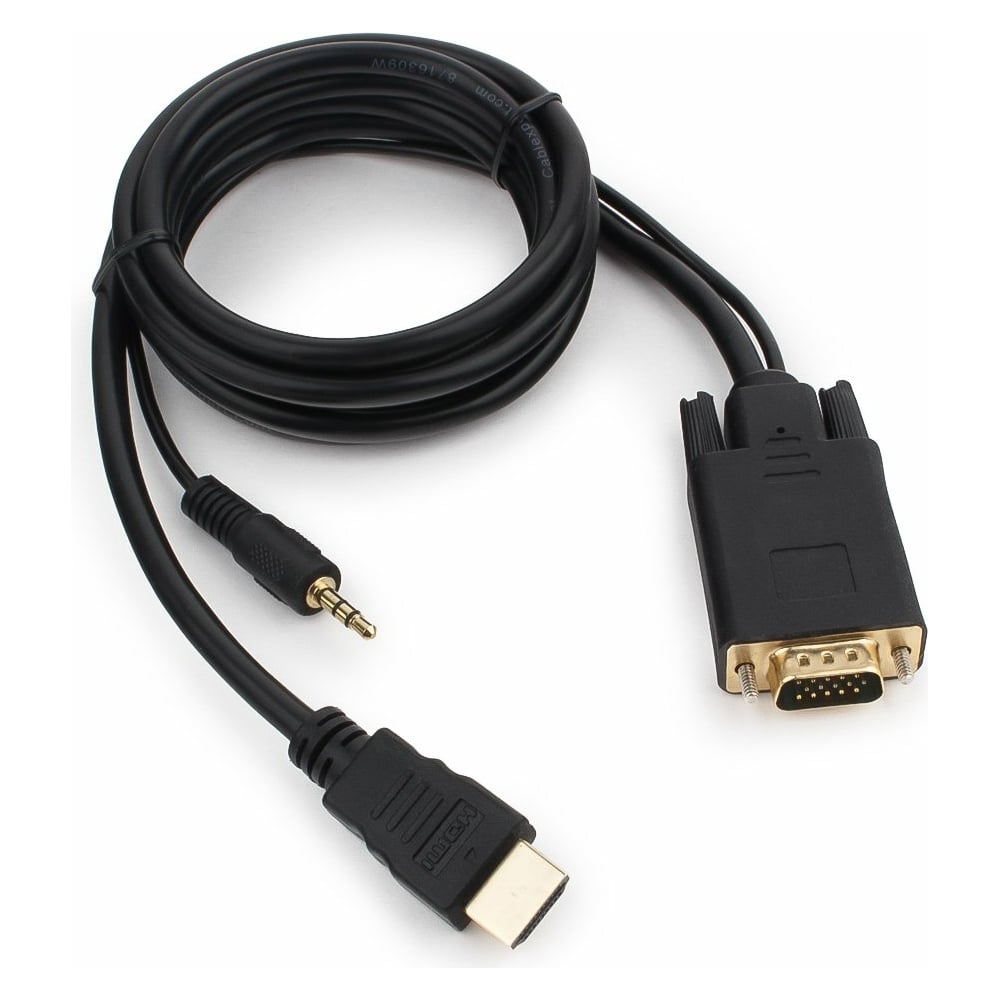

Для удобства существуют специальные переходники, которые позволяют наладить связь между интерфейсами: HDMI – VGA, VGA-HDMI, DVI-HDMI, HDMI-DVI и другие. Кроме этого, в продаже встречаются переходники USB – HDMI. Благодаря им доступно связать телефон и телевизор.

От чего зависит качество передачи сигнала по HDMI?

Многие пользователи перед покупкой задумываются о характеристиках интерфейса, чтобы купить максимально подходящее устройство. Они думают, зависит ли качество передачи сигнала по HDMI от длины кабеля. Им стоит знать, что на качество сигнала влияет как длина кабеля, так и качество самого изделия. При большой длине кабеля в нем должно быть больше сечения с применением медных проводников. Также стоит помнить, что более длинный кабель обязан иметь больший диаметр. Так, при длине кабеля 10 метров его толщина равняется 8 мм, а при 15 и 20 метрах – 9 и 10 мм соответственно. Сигнал сможет передаваться без потерь при соблюдении данных моментов и улучшенной изоляции.

Преимущества и недостатки HDMI интерфейса

Плюсы:

Возможность передавать аудио и видео сигналы по одному кабелю
Удобство и простота использования
Доступно подключать самые разные устройства между собой
Высокая пропускная способность

Минусы:

Минусов у данного интерфейса практически нет. Важно помнить о необходимости учитывать длину и толщину кабеля. Иначе можно столкнуться с помехами. Поэтому для получения лучшего результата стоит принять этот момент во внимание, чтобы радовать себя качественным изображением.

Актуальность HDMI интерфейса

Кабель HDMI, несомненно, можно считать востребованным устройством, заменить которое не так просто. Даже появление новых приборов не влияет на его популярность и актуальность. Интерфейс HDMI встречается во многих современных моделях техники, а многие пользователи отдают предпочтение именно данному разъему. Его неоспоримым достоинством стала возможность передавать видео и аудио, гарантируя отличное качество. Это универсальный интерфейс, который одинаково хорошо может подойти как для телевизора, игровой приставки, так и компьютера или ноутбука.

На что стоит обратить внимание при покупке HDMI-кабеля и нужно ли переплачивать за дорогие варианты?

При совершении покупки стоит обратить внимание на следующие моменты. Пользователю нужно помнить про экранирование, благодаря которому кабель имеют необходимую защиту. Продавцы часто рекомендуют брать вариант с принципом витой пары, так как в этом случае будут снижены наводки. Избежать проблем с внешними помехами успешно помогает экранирование с оплеткой или фольгой. Есть мнения, что кабель, который снабжен контактом с позолотой, сможет передать контент намного эффектнее. Но на самом деле принято считать, что данная характеристика больше защищает кабель от появления ржавчины.

При решении купить HDMI кабель важно помнить следующее: чем толще будет кабель, тем лучше. Особенно это касается момента с длиной устройства. Обычно в доме не используется максимальная длина, но каждому пользователю стоит заранее рассчитать по размерам во избежание потом нехватки кабеля. Необходимо заранее определится с разъемом кабеля в технике, к которой приобретается изделие. Иначе пользователь не сможет соединить между собой два устройства. Для телевизоров с 3Д и 4К стоит подбирать современные версии изделия, так как они максимально дадут насладиться новыми технологиями.

Подводим итоги

Кабели HDMI представлены на разные возможности кошелька. Сейчас можно найти множество вариантов как с маленькой, так и высокой стоимостью. Есть категория пользователей, которая предпочитает обычные кабели по доступной цене. Многие производители продают более усовершенствованные модели, но они могут выполнять свою работу так же, как и обычные. Поэтому рекомендуется выбирать «золотую середину», в которой будут совмещены цена и качество.

Ведь стоить помнить, что кабель покупается на долгие годы, поэтому приобретать самый дешевый вариант точно не стоит. Хорошая продукция сможет радовать еще много лет. Обычно такие кабели поступают в продажу с хорошей обмоткой и достаточно большим диаметром. Поэтому могут стоить немного выше остальных. Подобная покупка избавит от необходимости отказывать себе в хорошем качестве изображения, а также чаще приобретать новые изделия.

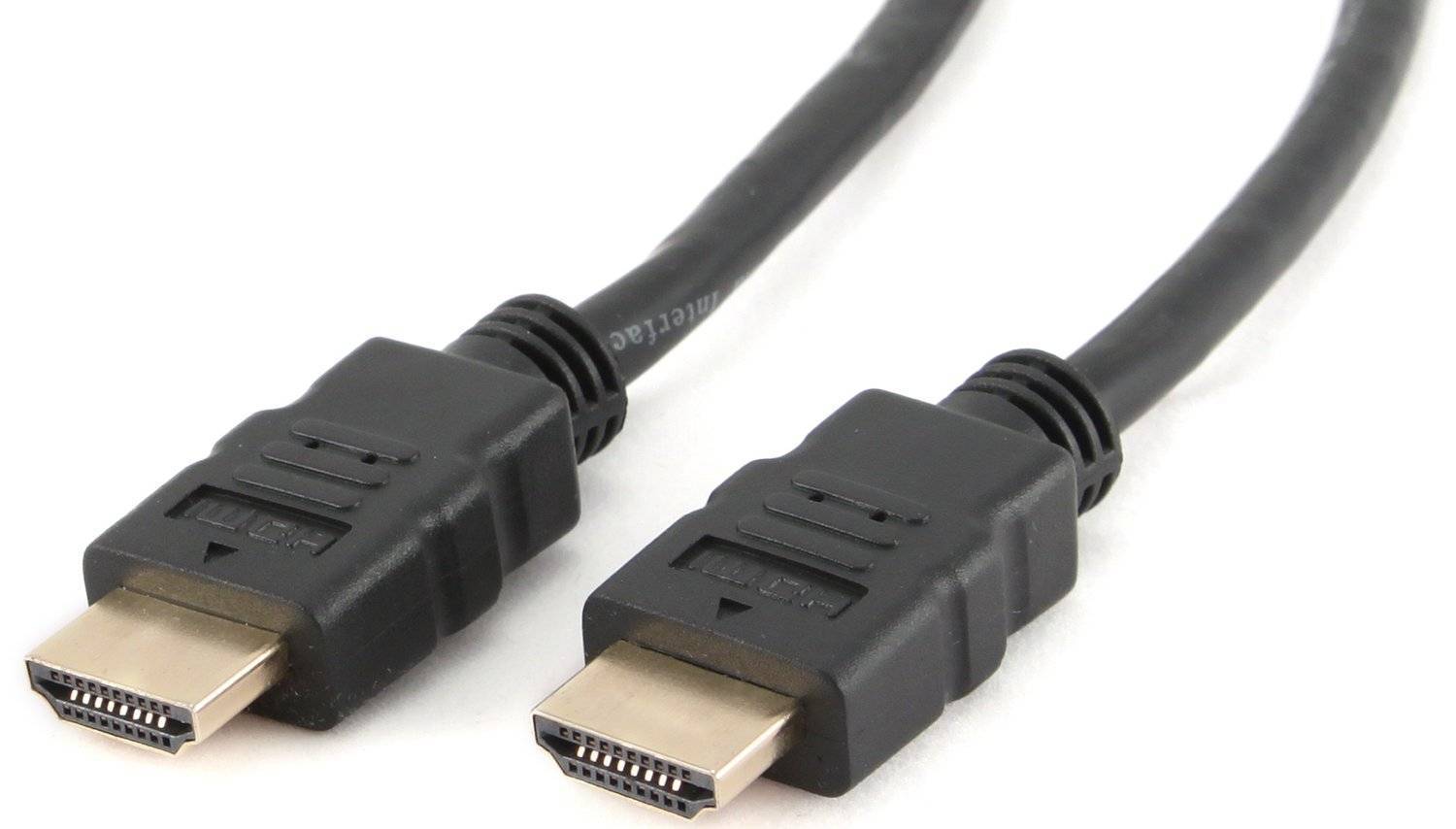

кабели с разъемом HDMI 1.4 и 2.0

Сегодня стандартный кабель HDMI используется для передачи цифрового аудио и видео сигнала одновременно. Благодаря большой пропускной способности протокола, данные не сжимаются, поэтому качество картинки и звука очень высокое, выше, чем при передаче по USB.

Область применения

Кабелями с разъемом HDMI к телевизорам подключают Blu-ray плееры, консоли Play Station и Xbox 360, а также каналов спутникового и кабельного ТВ. Если экран вашего телевизионного приемника поддерживает разрешение 4К, а звук выводится через колонки домашнего кинотеатра, то этот протокол передачи данных – оптимальный вариант.

Конечно, коаксиальные и оптические шнуры тоже обеспечивают высокое качество картинки и звука, но уступают новому протоколу. Изделия DVI имеет сопоставимые параметры передачи видео, но стандартные HDMI проводы имеют существенное преимущество. Они транслируют сразу и аудио и видео ряд. То есть количество проводов подключения как рэковой так и стандартной аппаратуры уменьшается как минимум в два (часто – в пять или шесть) раз.

Основные отличия кабелей HDMI

Как и все в этом мире протоколы передачи данных стремительно развиваются. Сегодня можно купить кабели HDMI 1. 4, HDMI 2.0 и многих других версий. Пользователи, не искушенные в технических тонкостях, могут легко запутаться во всех этих цифрах и буквах.

Внесем ясность: индексы растут от 1.0 до 2.1, и обозначают какое-либо революционное изменение, буквы обозначают только расширение уже имеющегося функционала. Например, разница кабелей HDMI 1.4 и 2.0 будет заметна в качестве изображения и звука. В то же время между версиями 1.3, 1.3a и 1.3b различия настолько несущественны, что для потребителя не имеют значения.

Немного истории

Первые версии: 1.0, 1.1, 1.2 и 1.2a

Эволюция мультимедийного интерфейса высокой четкости началась в 2002 г. Спецификация с индексом 1.0 поддерживает только двухканальный звук (165 МГц) и битрейт до 4.9 Гбит/с. Версия 1.1 появилась весной 2004 г. Этот протокол поддерживал до шести звуковых каналов (для акустики 5.1 на DVD). Летом 2005 года принят стандарт 1.2, в котором добавилась поддержка Super Audio CD, а также началось применение разъемов этого форм-фактора на компьютерах. В декабре того же года появился индекс 1.2a, основные параметры которого коснулись больше производителей: условия сертификации стали строже.

Версия 1.3

HDMI кабель типа 1.3 представляет уже революцию: пропускная способность увеличилась более, чем в два раза – до 340 МГц, а максимальный битрейт вырос до 10,2 Гбит/с. Благодаря этим новшествам, появилась возможность транслировать видео в формате 3D. Заявлена поддержка 10-, 12- и 16-битного цвета (против 8-битного и предыдущих версий). Одновременно, в 2006 году, представлен мини-разъем для портативных устройств.

Впрочем, все эти стандарты быстро устаревают в моральном отношении. Стремительный прогресс мультимедийных бытовых устройств требовал все большей пропускной способности от соединительных компонентов. Контент постоянно увеличивает требования к скорости передачи данных.

Версия 1.4

В 2009 году потребителям представлен кабель HDMI версия 1. 4 с функцией высокоскоростного подключения к интернету. Также эта спецификация позволяет отправить звук с телевизора на ресивер системы домашнего кинотеатра. Если у вас есть приемник телевидения высокой четкости, то вы можете отправить звук на акустическую систему 5.1, минуя относительно слабые динамики телевизора.

Эра кабелей HDMI c Ethernet началась именно с версии 1.4. Дальнейшее развитие индустрии развлечений подарило пользователям стриминговые сервисы, позволяющие смотреть в режиме онлайн фильмы разрешением 4К, или слушать высококачественную музыку формата FLAC и аналогичных ему.

С появлением видеоконтента высокой четкости, казавшаяся запредельной пропускная способность кабелей HDMI 1.4 high speed оказалась недостаточной. При частоте кадров 30 в секунду этот стандарт справлялся, но когда дискредитация видео возросла до 60, фильмы онлайн начали «заикаться». Потребовалось еще более скоростное соединение. Производители готовы исполнить любой каприз потребителей. Лишь бы платили. Гонка за скорость продолжилась.

Версия 2.0

В 2013 году пользователям предложили кабель HDMI 2.0, который справлялся со всеми задачами, какие могли поставить производители видеоконтента высокой четкости. Повышение битрейта до 18 Гбит/с позволило передавать видео 4К со скоростью до 60 кадров в секунду без «заеданий». Для передачи аудио выделили аж 32 (!) канала.

В 2015 году производители приняли еще один стандарт с индексом 2.0a. Этот протокол поддерживает технологию High Dynamic Range. Теперь на картинке обеспечивается высокая детализация одновременно как темных, так и светлых участков.

На сегодня наиболее высокоскоростной HDMI кабель Ethernet имеет индекс 2.1. Этот протокол уже поддерживает революционный видеоформат 8К на частоте до 60 Гц (для 4K доступно 120 Гц). Для коммерческих, промышленных и специализированных аудио-видео систем предусмотрено разрешение до 10К.

Все версии кабелей обратно совместимы.

Это значит, что если ваша аппаратура поддерживает протокол 1.3, то к ней подойдут любые кабели, имеющие одноименный индекс или выше (1.4 или 2.0 со всеми буквенными значениями).

Производители предлагают HDMI кабель high speed 2.0 и иных спецификаций длиной 15 метров и более (до 30). Секрет в большем диаметре и качестве материалов. Чем длиннее кабель, тем больше должна быть толщина:

5 м – от 7 мм,
10 м – от 8 мм,
15 м – от 9 мм,
20 м – от 10 мм.

Подобная зависимость прямо отражается и на цене изделия. Чем больше длина (а, следовательно, и толщина), тем дороже шнур.

Из официального заявления HDMI консорциума следует, что по кабелю можно гарантировано передать сигнал высокой четкости без потерь на расстояние до 10 метров. На большие дистанции гарантия не распространяется. Но данное ограничение не относится к волоконно-оптическим линиям. «Оптика» способна передать сигнал на дистанцию до 300 метров.

Типы HDMI кабелей

На полках магазинов можно встретить самые разные провода для мультимедиа интерфейса высокой четкости. Различаются размеры наконечников. На некоторых изделиях красуются надписи кабель HDMI high speed или Standard. Как не запутаться в этом разнообразии? Рассмотрим эту «кухню» подробнее.

Standard, High speed или…

Надписи на изделиях дублируют информацию о версиях HDMI кабелей, хотя не так детально как цифровые индексы. Например, если на упаковке красуется маркировка Standard, значит, проводник имеет пропускную способность, соответствующую версиям от 1.0 до 1.3.

Надпись Standard with Ethernet указывает, что кабель пригоден, чтобы подключать к сети два и более цифровых устройств. Необходимое условие – все подключаемые девайсы должны поддерживать сетевую функцию.

Обозначение Automotive показывает, что изделие предназначено для обустройства бортовых видеосистем в автомобилях. Особые условия предъявляются к защите от интерферренций, вибрации и неблагоприятных погодных факторов.

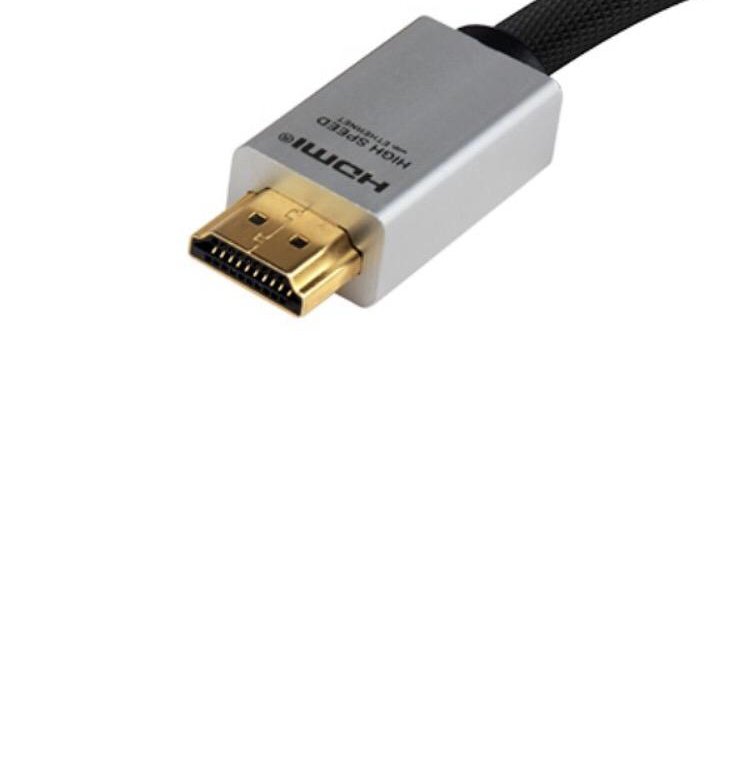

Высокоскоростные кабели HDMI обозначаются надписью High speed. Пропускная способность соответствует версиям 1.3 и 1.4. Поддерживаются форматы изображений 4K и 3D, а также технология Deep Color. Эти шнуры можно использовать для подключения Blu-ray проигрывателей.

Если на упаковке написано «Кабель HDMI high speed Ethernet», значит, это изделие версии 1.4 или выше. С его помощью можно принимать потоковую музыку и видео из интернета.

Разъемы

Сегодня производители предлагают HDMI кабели с четырьмя типами слотов. Стандартный имеет обозначение A, именно он встречается в ТВ приемниках, системах ДК, ноутбуках и десктопах. В портативных устройствах (планшеты, КПК, камкордеры) часто применяется тип C. Для портативных устройств также используется микро, который обозначается литерой D. Форм-фактор E используется для обустройства бортовых систем автомобилей.

Для соединения различных типов аппаратуры (например, рэковой и портативной) выпускаются кабели с разными разъемами на двух сторонах. При покупке соединительных проводов следует уточнить, какие типы гнезд установлены на подключаемых девайсах. Альтернативный вариант – использовать адаптеры.

Устройство кабеля

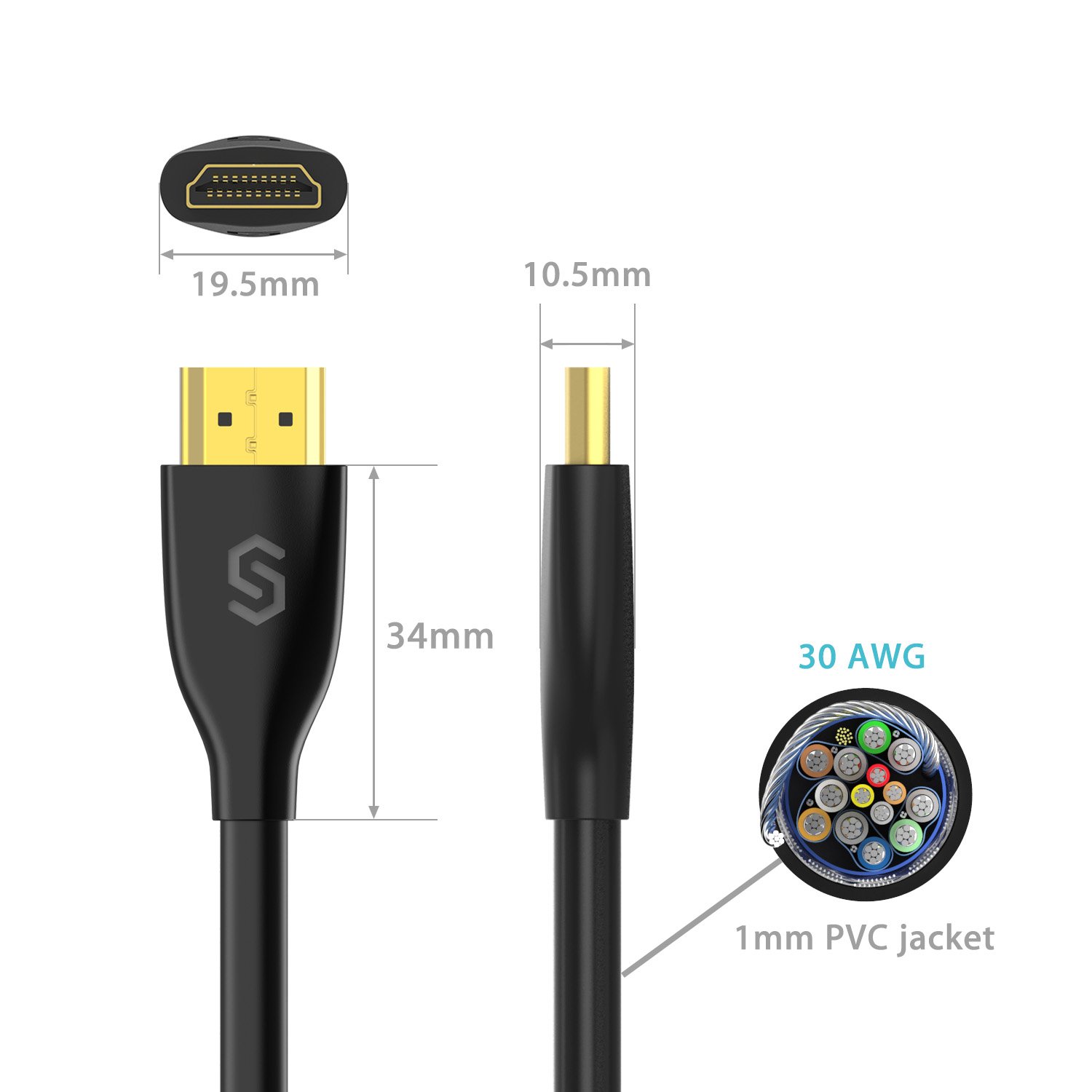

HDMI кабели v 1.4, как и другие версии, имеют 19 жил в полиэтиленовой изоляции, 15 из которых собраны в пять пучков по три провода. Еще четыре жилы идут отдельно. Каждый пучок проводов упакован в экранирующую фольгу и покрыт изоляцией. Сверху весь жгут закрыт слоем изоляции, а затем и экраном из фольги и четырехслойной металлической оплетки. Это нужно, чтобы защитить сигнал от помех.

Наружная оболочка выполнена из ПВХ, на дорогих моделях – из нейлона. Некоторые кабели оснащены ферритовыми кольцами, которые устраняют высокочастотные помехи. Как правило, сечение круглое, иногда провода изготавливаются плоскими, чтобы облегчить прокладку.

Какой тип кабеля HDMI выбрать для подключения различных устройств?

Чтобы передать сигнал на телевизор с разрешением экрана HD Ready и частотой обновления до 120 Гц, можно купить кабели HDMI любой версии. Их пропускной способности достаточно. При частоте выше 120 Гц, требуется версия от 1.2. Для телевизоров с разрешением Full HD картина похожа, но для частоты 120 Гц и выше нужен стандарт от 1.3.

Для передачи картинки разрешением 2К требуется кабель версии от 1.3 (для 30 Гц), от 1.4 (60 и 75 Гц) и от 2.0 (120 Гц и выше). Популярный стандарт 4К требует подключения по кабелю v 2.0 (при частоте 60 Гц). Передача картинки Ultra HD с частотой 75 Гц и выше осуществляется только по шнурам версии 2.1. Аналогичные требования и для изображений 5К.

Если вы желаете подключить к компьютеру телевизор, особых требований к кабелю не предъявляется. Главное, чтобы видеокарта ПК поддерживала разрешение для телевизионного экрана. Некоторые карты не имеют такой функции.

При подключении телевизора к смартфону, например, чтобы посмотреть фотографии на большом экране, нужен кабель под разные разъемы. На ТВ приемнике будет стандартное гнездо type A, а на телефоне – type C или D. Если такого кабеля нет, потребуется переходник.

Часто задаваемые вопросы о HDMI

В: Поддерживают ли существующие HDMI-кабели высокую пропускную способность HDMI 2.0?

О: Да, высокоскоростные HDMI-кабели поддерживают более высокую пропускную способность новой спецификации (до 18 Гбит/с).

HDMI 2.0 определяет новый эффективный способ передачи сигналов для скоростей выше допустимых в версии 1.4b (10,2 Гбит/с), обеспечивая более широкую полосу (до 18 Гбит/с) посредством существующих HDMI-кабелей.

В: Заменит ли HDMI 2.0 предыдущие версии?

О: Нет, для внедрения HDMI 2.0 необходимо обеспечить поддержку HDMI 1. x в качестве базового условия.

В: Является ли HDMI 2.0 обратно совместимым с HDMI 1.x?

О: Да, все новые версии HDMI обратно совместимы с предыдущими версиями.

В: Нужны ли для HDMI 2.0 новые разъемы?

О: Нет, HDMI 2.0 использует уже существующие.

В: Нужны ли для HDMI 2.0 новые кабели?

О: Нет, подходят уже существующие. Для передачи видео 4K (3840×2160) при 50/60 кадр/с необходимо использовать высокоскоростные HDMI-кабели (Category 2).

В: Могу ли я обновить мое устройство с поддержкой HDMI 1.x до версии HDMI 2.0?

О: В настоящее время возможности подобного обновления не существует. Из-за расширенного набора функций такое преобразование потребует обновления аппаратного и программного обеспечения — это в компетенции производителя.

В: В чем разница между HDMI 1.3, HDMI 1. 3a и 1.3b?

О: Для пользователя нет никакой разницы между версиями HDMI, будь то 1.3, 1.3a или 1.3b. Небольшие отличия в спецификациях обычно имеют отношение к производству или тестированию, но не привносят новых функций. Плюс к этому, орган лицензирования HDMI активно работает с производителями, чтобы уменьшить «путаницу в умах» потребителей и предлагает вообще не делать акцента на версиях, а вместо этого сосредоточиться на полезных возможностях продукта и функционале.

Последняя спецификация HDMI имеет код v1.3a, а последний тест на совместимость HDMI – 1.3c.

В: Поддерживает ли HDMI передачу кодированных субтитров?

О: Субтитры

Переход от аналогового телевидения к цифровому позволил добавить новые возможности передачи кодированных субтитров (Close Captioning).

Аналоговое телевидение имело один стандарт вещания и передачи, декодирования и демонстрации контента – NTSC или PAL, в зависимости от региона, что позволило сделать подключение субтитров на телевизионных устройствах достаточно простым делом – ведь в любом телевизоре предусматривалась возможность их декодирования.

С появлением цифрового телевидения и различных сервисов, связанных с телевидением высокой четкости (HDTV), например, таких как кабельное ТВ, спутниковое ТВ, и пр. – с телевизионных устройств была «снята ответственность» за расшифровку кодированных субтитров. Теперь эту функцию стали выполнять специальные декодеры цифрового ТВ. Эти устройства нужны для того, чтобы предоставить доступ к большей части сервисов цифрового HD-телевидения. У этих декодеров предусмотрены различные технологии расшифровки кодированных субтитров, что усложняет использование субтитров и создает путаницу для пользователей ТВ. Все декодеры обязательно должны поддерживать субтитры, однако технология поддержки разных устройств сильно отличается. В зависимости от этого, на одних декодерах подключить субтитры может быть просто, а на других — сложно.

Для решения этой проблемы, орган лицензирования HDMI рекомендует первым делом связаться с вашим поставщиком услуг телевидения (кабельного, спутникового, или др. ) и узнать в его службе поддержки технологию подключения субтитров. После этого свяжитесь с представителем производителя вашего телевизионного устройства, чтобы получить инструкцию по подключению субтитров конкретно для вашего устройства.

HDMI и кодируемые субтитры

Кодируемые субтитры (Closed Captioning) – это технология, которая работает по-разному с разными цифровыми стандартами (HDMI, DVI, и т.д.)

Как работали субтитры на старых аналоговых устройствах
Всегда источник вещания посылал информацию о кодируемых субтитрах на ТВ-устройство, а оно контролировало наличие или отсутствие субтитров (включить или выключить их можно было одной кнопкой на пульте ДУ – «Субтитры»). Кнопка «Субтитры» управляет показом субтитров только при аналоговом соединении (S-Video, Composite, Component) или при наличии беспроводного тюнера (цифрового стандарта ATSC или аналогового NTSC).

Как работают субтитры в устройствах с поддержкой HDMI и других цифровых соединений
В устройствах с поддержкой HDMI нельзя включить или выключить субтитры кнопкой «Субтитры» на пульте ДУ. Чтобы включить субтитры, нужно активировать их у источника вещания – сделать это кнопкой дистанционного управления источника, например, той же кнопкой «Субтитры», либо через меню настроек источника. После этого источник наложит информацию о субтитрах на видеоряд и при помощи HDMI передаст полученную двойную картинку на телевизор.

Рендеринг кодируемых субтитров также происходит на уровне источника вещания, а не на уровне самого телевизионного устройства, как это было в аналоговых телевизорах. Например, в типичном блоке приема кабельного ТВ, субтитры включаются соответствующей командой в меню настроек самого блока, а не кнопкой «Субтитры» пульта ДУ телевизора. Еще раз подчеркнем: пульт ДУ телевизора управляет субтитрами только аналогового ТВ, и не может управлять субтитрами ни на каком устройстве, поддерживающем HDMI. Кодируемые субтитры нужно включать непосредственно в меню HDMI устройства. При этом, точная инструкция по включению субтитров у каждого производителя своя, поэтому лучше связаться непосредственно с представителем производителя.

В: Что такое HDMI?

О: HDMI (High-Definition Multimedia Interface) это первый и единственный стандарт индустрии, представляющий собой единый цифровой аудио-видео интерфейс передачи без сжатия данных. HDMI позволяет передавать по одному кабелю и видео, и аудио в цифровом формате, в потрясающе чистом, высоком качестве, что невероятно упрощает подключение и передачу данных и позволяет обеспечить для потребителя при просмотре или прослушивании эффект домашнего кинотеатра с высочайшим качеством передачи. HDMI – это универсальный интерфейс для любых источников аудио и видео, будь то декодер цифрового телевидения, DVD плеер, A/V ресивер, монитор, цифровой телевизор (DTV) и др. И все это с использованием единственного кабеля.

HDMI поддерживает передачу стандартного, улучшенного видео, видео высокой четкости, а также многоканального звука в цифровом формате по единому кабелю. Поддерживаются все стандарты ATSC HDTV и 8-канальный, цифровой звук частотой 192 кГц без сжатия и все существующие на сегодняшний день форматы звука со сжатием (например, Dolby Digital и DTS). HDMI 1.3 также поддерживает новые широкополосные, т.н. «lossless» форматы цифрового аудио: Dolby® TrueHD и DTS-HD Master Audio™, что позволяет учесть даже те требования, которые могут возникнуть к звуку в будущем.

HDMI – это общепринятый цифровой стандарт передачи HD контента для всей бытовой электроники: Более 700 компаний уже поддерживают этот стандарт; в 2008 году было выпущено 200 миллионов устройств с поддержкой HDMI, а к концу 2010 года в продажу поступило более миллиарда HDMI устройств
Слияние – HDMI является интерфейсом, позволяющим совместно использовать персональные компьютеры и устройства бытовой электроники: HDMI дает возможность при помощи компьютера получать медиа-контент высочайшего качества, включая фильмы в HD и многоканальные аудио форматы. HDMI – единственный интерфейс, позволяющий подключаться как к HD телевизорам, так и к мониторам компьютеров, и передавать контент по стандартам DVI и HDMI.
Развитие – HDMI постоянно развивается в соответствии с новыми потребностями рынка: Товары, поддерживающие последние версии HDMI, всегда полностью совместимы со всеми более ранними версиями HDMI.

В: Кто поддерживает HDMI?

О: Среди разработчиков HDMI, такие ведущие производители бытовой электроники, как Hitachi, Panasonic Corporation, Philips, Sony, Thomson (RCA), Toshiba, и Silicon Image. Кроме того, HDMI поддерживают основные производители кинофильмов, такие как Fox, Universal, Warner Bros., Disney и телеоператоры DirecTV, EchoStar (Dish Network) и CableLabs.

В: Каковы преимущества HDMI перед существующими аналоговыми видео-интерфейсами, такими как Composite, S-Video, Component video?

О:

Качество: Поскольку HDMI является цифровым интерфейсом, он обеспечивает наилучшее качество видео, ведь он не допускает потерь при переводе видео из аналогового формата в цифровой, как это случается у других аналоговых интерфейсов (например, Component или S-video). Разница особенно заметна при более высоком разрешении, начиная с 1080p. Цифровое видео более четкое, чем при использовании Component, полностью исчезают размытость и двоение изображения, имеющие место при использовании Component. Мелкие, высококонтрастные детали, например, текст – делают эту разницу очень существенной.

Легкость использования: HDMI передает видео и многоканальный звук по одному кабелю, что позволяет избавиться от дорогостоящей, сложной и запутанной передачи по нескольким кабелям, которая использовалась в системах A/V. Это особенно выгодно, если нужно произвести апгрейд или добавить оборудование.

«Умная» система: HDMI поддерживает двусторонний обмен данными между источником видео (таким как DVD плеер) и телевизором DTV, что добавляет устройствам новые функции, такие как автоматическое конфигурирование и управление «одним движением». При поддержке HDMI, устройства автоматически выбирают оптимальный формат (например, из 480 или 720p. , 16:9 или 4:3) для того экрана, к которому они подключены – что избавляет пользователей от необходимости прокручивать все варианты форматов в поисках подходящего.

Идеально для HD контента: HDMI устройства с поддержкой HDCP обеспечивают уверенность в том, что с их помощью можно будет получать HD контент высочайшего качества не только сейчас, но и в будущем. Появление HD-DVD и Blu-ray отодвинуло появление средств защиты авторских прав на медиаконтент на нынешних фильмах в HD качестве, поскольку необходимо было минимизировать проблемы, связанные с переходом к другому стандарту. Но уже через несколько лет ожидается, что такие средства будут введены, а это значит, что снятые в будущем HD фильмы нельзя будет смотреть в HD качестве с помощью не поддерживающих защиту интерфейсов, таких как аналоговый интерфейс Component.

В: Какие новые возможности появлялись в каждой последующей версии HDMI?

О: Ниже представлен обзор основных новых функций, добавленных в каждую из версий HDMI:

HDMI 1. 1:

Поддержка DVD Audio.

HDMI 1.2:

Новые опции и возможности, позволяющие использовать HDMI как с компьютерами, так и с устройствами бытовой электроники. А именно, HDMI 1.2 поддерживает форматы One Bit Audio, например, SuperAudio Direct Stream Digital для компакт-дисков, и оптимизирован под работу с существующими и будущими конфигурациями компьютеров с портами HDMI: в частности, имеется широко применяемый разъем HDMI Type A для компьютеров и компьютерных мониторов, которые благодаря этому могут работать с «родной» палитрой RGB и одновременно с телевизионной палитрой YCbCr. Также выполняется требование (начиная с версии HDMI 1.2 и более поздних) о возможности работы с источниками низкого напряжения, например, связанными по переменному току с источниками, работающими по технологии PCI Express I/O.

HDMI 1.2a:

Теперь стандарт полностью отвечает всем требованиям на соответствие функционала, наборов команд и тестов стандарту Consumer Electronic Control (CEC).
Создание версии HDMI 1.2a и соответствующей спецификации тестов на соответствие привело к тому, что выпускаемые устройства HDMI стали полностью соответствовать CEC. HDMI версии 1.2a был обновлен, чтобы соответствовать недавно вышедшей спецификации HDMI 1.2a.
Что очень важно, тесты версии 1.2a подразумевают дополнительные проверки кабелей и коннекторов на соответствие требованиям авторизованного центра тестирования, Authorized Testing Center (ATC). В частности, в версии 1.2a, производители устройств должны тестировать в центре ATC все кабели HDMI, длина которых превышает длину ранее тестировавшихся.
В дополнение к этому, орган, ответственный за лицензирование товаров, HDMI Licensing, будет вести список одобренных соединителей. Для того, чтобы устройство прошло тестирование на соответствие версии 1.2a testing в центре ATC, все коннекторы на таком устройстве должны быть из этого одобренного списка. Чтобы добавить коннектор в этот список, поставщик должен подать заявку в ATC или в HDMI Licensing и предоставить положительные результаты тестирования.

HDMI 1.3:

Более высокая скорость: HDMI 1.3 увеличивает ширину канала до 340 МГц (10,2 Gb/сек), что позволяет говорить о соответствии требованиям даже будущих HD устройств с более высоким разрешением, поддержкой технологии Deep Color и увеличенной частотой обновления кадров. Также, предусмотренная для HDMI 1.3 спецификация с технической точки зрения является основой для создания будущих версий HDMI, которые смогут достичь существенно более высоких скоростей.
Технология Deep Color: HDMI 1.3 поддерживает 10-битную, 12-битную и 16-битную (RGB или YCbCr) глубину цвета, в отличие от 8-битной глубины цвета в предыдущих версиях спецификаций HDMI, что дает возможность непревзойденной передачи более миллиарда цветов и беспрецедентной детализации.
Более широкий цветовой диапазон: HDMI 1.3 поддерживает x.v.Color™ (название цветового стандарта IEC 61966-2-4 xvYCC), который устраняет имеющиеся ограничения цветового диапазона и позволяет увидеть на экране все оттенки, которые только способен различить человеческий глаз.
Новый мини-коннектор: Для маленьких портативных устройств, таких как HD камкордеры и фотокамеры, для которых важно легкое и надежное соединение с HDTV, HDMI 1.3 предлагает новый коннектор с уменьшенным форм-фактором.
Lip Sync: Так как устройства бытовой электроники стали использовать все более сложные технологии обработки цифрового сигнала, чтобы увеличить четкость и степень детализации контента, синхронизация аудио и видео в конечных устройствах стала весьма непростой. Это могло потребовать от пользователей каких-то сложных и длительных настроек. HDMI 1.3 предусматривает возможность автоматической аудиосинхронизации, которая позволяет полностью корректно проделать эту работу без участия пользователя.
Новые «lossless» («без потерь») HD аудиоформаты: В дополнение к текущим возможностям HDMI по поддержке широкополосного не сжатого цифрового звука, также всех имеющихся сжатых звуковых форматов (таких как Dolby® Digital и DTS®), HDMI 1. 3 также поддерживает новые сжатые форматы цифрового звука «lossless» Dolby TrueHD и DTS-HD Master Audio™.

В: Все ли новые версии HDMI совместимы с предыдущими версиями?

О: Да, все версии HDMI полностью совместимы с предыдущими версиями.

В: Что нового в спецификации HDMI 1.3?

О:

Более высокая скорость: Хотя и у всех предыдущих версий HDMI была более чем достаточная пропускная способность для поддержки всех имеющихся форматов HD телевизоров, включая полный, несжатый сигнал 1080p., HDMI 1.3 увеличивает ширину канала до 340 МГц (10,2 Gb/сек), что позволяет говорить о соответствии требованиям даже будущих HD устройств с более высоким разрешением, поддержкой технологии Deep Color и увеличенной частотой обновления кадров. Также, предусмотренная для HDMI 1.3 спецификация с технической точки зрения является основой для создания будущих версий HDMI, которые смогут достичь существенно более высоких скоростей.
- Технология Deep Color: HDMI 1.3 поддерживает 10-битную, 12-битную и 16-битную (RGB или YCbCr) глубину цвета, в отличие от 8-битной глубины цвета в предыдущих версиях спецификаций HDMI, что дает возможность непревзойденной передачи более одного миллиарда цветов и беспрецедентной детализации.
- Более широкий цветовой диапазон: HDMI 1.3 поддерживает x.v.Color™ (название цветового стандарта IEC 61966-2-4 xvYCC), который устраняет имеющиеся ограничения цветового диапазона и позволяет увидеть на экране все оттенки, которые только способен различить человеческий глаз.
- Новый мини-коннектор: Для маленьких портативных устройств, таких как HD камкордеры и фотокамеры, для которых важно легкое и надежное соединение с HDTV, HDMI 1.3 предлагает новый коннектор с уменьшенным форм-фактором.
- Lip Sync: Так как устройства бытовой электроники стали использовать все более сложные технологии обработки цифрового сигнала, чтобы увеличить четкость и степень детализации контента, синхронизация аудио и видео в конечных устройствах стала гораздо более непростой. Это могло потребовать от пользователей каких-то сложных и длительных настроек. HDMI 1.3 предусматривает возможность автоматической аудиосинхронизации, которая позволяет абсолютно корректно проделать эту работу без участия пользователя.
- Новые «lossless» («без потерь») HD аудиоформаты: В дополнение к текущим возможностям HDMI по поддержке широкополосного несжатого цифрового звука, а также всех имеющихся сжатых звуковых форматов (таких как Dolby® Digital и DTS®), HDMI 1.3 также поддерживает новые сжатые форматы цифрового звука «lossless» («без потерь») Dolby TrueHD и DTS-HD Master Audio™.

В: Какие тесты требуется проходить?

О: Прежде чем запускать в массовое производство и широкую продажу любой лицензированный товар или компонент, для которого декларируется соответствие спецификации HDMI (или разрешать третьим лицам данную деятельность), сначала производитель должен протестировать опытный образец на соответствие HDMI. Прежде всего, производитель должен самостоятельно провести проверку, как указано в актуальной на тот момент версии тестов на соответствие спецификации HDMI. Тест на соответствие спецификации HDMI подразумевает проведение комплекса проверок и устанавливает определенные минимальные требования, указывающие, как производитель HDMI устройств должен тестировать лицензированную продукцию на соответствие спецификации HDMI. Такое тестирование ограничивается соответствием требованиям спецификации HDMI и не предназначено для оценки общей эффективности работы лицензированного товара.

После этого, производитель обязан предоставить первый экземпляр модели лицензированного товара (например, источник сигнала, регенератор сигнала, кабель, и т.д.) в центр Authorized Testing Center (ATC) стандартизации HDMI на тестирование. Когда экземпляр товара пройдет тестирование, последующие экземпляры устройств того же типа уже не нужно предоставлять в ATC. Однако, производители должны постоянно сами тестировать товары на соответствие спецификации HDMI. Вот пример: после того, как телевизор производителя прошел проверку в ATC, другие подобные телевизоры подвергать данной процедуре уже не нужно. Однако, чтобы помочь обеспечить полную совместимость с HDMI, производителям рекомендуется пользоваться услугами ATC почаще.

В: Совместим ли стандарт HDMI с более ранним стандартом DVI (Digital Visual Interface)?

О: Да, HDMI полностью подходит для устройств, совместимых с более ранним стандартом DVI. Так, телевизоры HDMI DTV могут демонстрировать видео, получаемое с устройств, оснащенных DVI, и в то же время, оснащенные DVI телевизоры могут показывать видео с источников HDMI. В то же время, некоторые устаревшие модели компьютеров, поддерживающих DVI могут передавать сигнал только на компьютерные мониторы, но не на телевизоры. Так что, покупая компьютер с DVI, следует удостовериться, что он поддерживает также и телевизионные форматы, а не только форматы для компьютерных мониторов.

Кроме того, потребителю стоит убедиться в том, что устройство с DVI интерфейсом также поддерживает систему защиты цифрового контента HDCP, поскольку любой контент, подразумевающий наличие HDCP защиты копии, для нормального просмотра требует, чтобы и HDMI устройство, и DVI устройство поддерживали HDCP.

В: Может ли HDMI работать при большой длине кабеля?

О: Да. Технология HDMI разработана в расчете на использование стандартного медного кабеля достаточно большой длины. Чтобы дать производителям кабелей возможность делать более совершенные новые продукты при помощи новых технологий, создатели стандарта HDMI задают требуемые качественные характеристики кабеля, но не ограничивают его длину. Целый ряд образцов кабелей прошел тесты на совместимость с HDMI, имея длины до 10 метров без использования повторителей сигнала. На самом деле, не только от кабеля зависит, на какую максимальную длину он может эффективно передать HDMI, но и в большой степени от чипа ресивера в телевизионном устройстве или проекторе. Те чипы, у которых есть опция «коррекции характеристик кабеля», могут оптимизировать ослабленный сигнал и таким образом продлевать максимально возможную длину кабеля для использования с данным конкретным устройством.

Таким образом, если речь идет о передаче HDMI сигнала по длинному кабелю, в первую очередь высококачественный кабель играет самую большую роль в успешной передаче HDMI на более длинные расстояния.

В: Как работает стандарт HDMI при передаче сигнала по кабелю длиннее 10 метров?

О: Целый ряд производителей HDMI работает над технологическими решениями для HDMI, позволяющими увеличить эффективную длину кабеля со стандартных 10 м до гораздо больших величин. Эти компании производят самые разные устройства, например, «активный кабель» (активный электронный модуль, встроенный в кабель, который усиливает сигнал и продлевает эффективную длину), повторители, усилители, а также CAT5/6 и кабели из различных высокотехнологичных волокон.

В: Как отличить, прошел ли кабель проверку на совместимость с HDMI?

О: На все товары, поддерживающие HDMI, производитель обязательно должен получить сертификат – это часть спецификации теста на совместимость с HDMI. Тем не менее, может оказаться, что на кабель нанесен логотип HDMI, но сам кабель не проходил необходимого тестирования. HDMI Licensing старается брать такие случаи под контроль и прилагает все усилия для того, чтобы гарантировать, что торговая марка HDMI используется на рынке исключительно законно. Мы рекомендуем покупателям приобретать кабель только в надежных магазинах и от проверенных производителей.

В: В чем разница между «стандартным» кабелем HDMI и «высокоскоростным» кабелем HDMI?

О: Недавно компания HDMI Licensing объявила, что теперь тестирование кабелей будет проводиться в двух категориях: «Стандартные» и «Высокоскоростные».

Стандартные (или «1 категории») кабели HDMI тестируются на скоростях до 75 МГц или до 2,25 Gb/сек., что соответствует сигналу 720p/1080i.
Высокоскоростные (или «2 категории») кабели HDMI тестируются на скоростях до 340 МГц или до 10,2 Gb/сек., что является наибольшей шириной канала, доступной для HDMI кабеля на сегодняшний день. На такой скорости успешно обрабатывается сигнал 1080p, включая сигналы с увеличенной глубиной цвета и/или увеличенной частотой обновления сигнала источника. Высокоскоростные кабели также пригодны для передачи сигнала на мониторы с большим разрешением, например, WQXGA мониторы домашних кинотеатров (разрешение 2560 x 1600).

В: Где можно найти текст Справки по использованию Торговой марки и Логотипа?

О: Справки по использованию Торговой марки и Логотипа HDMI можно прочесть непосредственно на сайте HDMI (http://www.hdmi.org) в разделе Производителям.

В: Можно ли произвести апгрейд имеющейся на моем устройстве версии HDMI (с 1. X до v1.3)?

О: В настоящий момент возможность такого апгрейда не предусмотрена. Поскольку в новой версии появляются новые и улучшенные возможности, такое обновление потребовало бы также обновления техники и программного обеспечения, стоящего на этой технике. Если такое обновление и возможно, оно будет исходить от производителя. Пожалуйста, свяжитесь непосредственно с производителем ваших устройств.

В: Как узнать о различиях между спецификациями каждой из версий HDMI?

О: Загрузите копию последней спецификации HDMI. В начале документа есть раздел под названием «Revision History» («История изменений»). В этом разделе вы можете прочесть обо всех изменениях, произошедших в новых версиях спецификаций.

В: В чем разница между DVI и HDMI?

О: HDMI – это то же самое, что DVI, но с дополнительными плюсами:

Передача аудио (до 8 каналов, без сжатия)
Коннектор меньшего размера
Поддержка цветовой палитры YUV
Наличие обязательного контроля CEC (Consumer Electronics Control)
CEA-861B InfoFrames

В: Как HDMI изменяет способ соединения с другими компонентами развлекательной системы?

О: Самое явное и бросающееся в глаза различие состоит в том, как HDMI изменяет способ соединения с различной техникой – это установка. Один кабель заменяет до 11 аналоговых кабелей, что радикально упрощает установку домашнего кинотеатра или другой аппаратуры, не говоря уже о том, что чем меньше проводов, тем эстетичнее выглядит техника.

Кроме того, когда покупатель включает систему, соединенную при помощи HDMI, он сразу видит изображение более высокого качества – ведь оно при передаче никак не сжимается и не конвертируется из цифрового в аналоговое или наоборот.

Наконец, благодаря способности HDMI осуществлять двустороннюю связь, компоненты, соединенные посредством HDMI, могут в фоне постоянно «общаться» друг с другом, обмениваясь важной технической информацией, что помогает им оптимизировать передачу контента в самом лучшем качестве, и пользователю не приходится колдовать над многочисленными настройками. Спецификация HDMI также дает производителям возможность включать функциональность CEC (Consumer Electronics Control) – это набор команд, который благодаря двусторонней коммуникации HDMI позволяет осуществлять единое дистанционное управление всеми CEC устройствами, соединенными через HDMI. Например, CEC может включать проигрывание одним нажатием, так что одно нажатие кнопки Play на вашем DVD передаст нужные команды по HDMI всей системе, и она включаясь сконфигурирует сама себя, чтобы начать работу. CEC имеет большое количество общих команд, и производители, которые поддерживают CEC, должны гарантировать, что эти общие команды действуют для всех устройств, вне зависимости от их производителя.

CEC, однако, это опциональная функция, так что если покупатель заинтересован в такой возможности, ему придется убедиться, что она есть в списках функционала выбранного товара. Кроме того, важно знать, что некоторые производители присваивают собственные названия наборам команд CEC в своей технике.

В: Какие вопросы по HDMI стоит задать покупателю, когда он отправляется выбирать новое устройство бытовой электроники, или компьютер?

О: Чтобы оценить HDMI в устройстве бытовой электроники, важны ответы на следующие вопросы.

Сколько входов и выходов мне нужно?

o На компонентах появляется все больше входных и выходных портов, поскольку все больше и больше устройств подключаются при помощи HDMI. Для HD телевизоров сегодня типично 3 или 4 входных порта – у многих моделей один из этих разъемов располагается на боку или спереди, чтобы удобно было подключать игровую консоль или другое мобильное устройство, скажем, фотоаппарат или камкордер. Всегда продумывайте количество источников сигнала и экранов или проекторов, которые будут входить в вашу систему домашнего кинотеатра и убедитесь в том, что устройство, которое вы выбрали, имеет достаточное количество входных и выходных разъемов для соответствия вашим требованиям как сейчас, так и в будущем.

o Для тех, у кого в уже купленной системе всего 1 или 2 входных порта, если вдруг их понадобится больше, можно приобрести HDMI свитч – переходник с нескольких входных разъемов (источников) на один выходной (ваш экран).

Думайте о необходимых функциях, а не о версии HDMI.

o HDMI постоянно развивается, чтобы соответствовать требованиям рынка. В стандарт постоянно добавляются все новые и новые возможности, которые производители могут внедрять по своему желанию. Но стандарт HDMI не требует от производителей применять абсолютно все, на что способен HDMI. На самом деле, HDMI предоставляет широкий выбор возможностей и позволяет производителям выбрать, какие из них лучше всего подходят к той или иной линейке товаров.

Следовательно, HDMI рекомендует потребителям искать товары с нужными функциями, а не компоненты с определенной версией HDMI. Номер версии говорит о возможностях, но совершенно не полностью отражает функции товара. Например, если вы хотите насладиться новой функцией видео «Deep Color» («Глубокий цвет»), ищите ее среди характеристик товара, а не перебирайте все товары с поддержкой HDMI 1.3 – хотя именно эта версия спецификации впервые поддерживает Deep Color. Почему? Да потому что версия спецификации, в которой поддерживается Deep Color (1. 3) не гарантирует, что в данном конкретном товаре функция Deep Color будет реализована.

Однако, также важно отметить, что все версии HDMI совместимы с более ранними, то есть неважно, какая версия HDMI поддерживается данным компонентом – все равно все устройства с поддержкой HDMI будут работать с ним вместе, и все возможные общие функции будут доступны при этом.

В: Поддерживает ли HDMI совместную работу компьютеров и устройст бытовой электроники?

О: Полностью. HDMI имеет в основе ту же технологию, что и DVI (Digital Visual Interface), цифровой стандарт соединения для компьютеров. Так что HDMI полностью совместим со всеми компьютерами, которые поддерживают DVI (т.к. HDMI передает как видео, так и аудио по одному кабелю, а DVI только видео, к соединению DVI-HDMI требуется дополнительный кабель для аудио).

HDMI позволяет передавать с компьютеров медиа-контент высочайшего качества, включая фильмы высокой четкости и мультиканальные аудиоформаты. HDMI – единственный интерфейс, который позволяет подключаться и к HD телевизорам, и к мониторам компьютеров, и при этом поддерживает стандарты DVI и HDMI – поэтому он полностью совместим с сотнями миллионов мониторов с поддержкой DVI, продаваемых на рынке.

Несколько советов, как выбрать кабель HDMI к телевизору

Если вы до сих пор не знаете, как выбрать кабель HDMI — надежный, не ослабляющий сигнал и поддерживающий все важные функции современного телевизора, мы постараемся вам помочь. В качестве критериев выбора предлагаем использовать несколько важных характеристик: стоимость, версию стандарта, размеры, форму коннектора.

Стоимость

Как бы ни старались маркетологи выделить особые качества дорогих HDMI-кабелей (дороже $100), включающих в себя золотые и серебряные элементы, практика показала, что они практически ничем не отличаются от бюджетных 5-долларовых аналогов по способности без потерь передавать видеосигналы и многоканальный звук.

Если вы не собираетесь постоянно отключать и вновь включать HDMI-кабель в разъемы телевизора и периферийного устройства, то вполне оправданной будет покупка его недорогой версии. Эта аксиома действительна для HDMI-кабелей небольшой длины (до 10 метров).

Версия HDMI-кабеля

С момента утверждения стандарта HDMI в 2002 году, были разработаны следующие его версии: 1.0, 1.1, 1.2, 1.2а, 1.3, 1.3b, 1.4a, 1.4b, 2.0. Сегодня большая часть современной мультимедийной аппаратуры поддерживает версию HDMI 1.4, хотя в продаже имеется достаточно много кабелей старого стандарта 1.3.

Самая современная версия HDMI 2.0, обеспечивающая передачу трехмерной картинки ультравысокого разрешения на повышенной кадровой частоте (50/60 Гц), используется только в топовых моделях электронной аппаратуры. Для среднестатистического пользователя, желающего смотреть в приемлемом качестве 3D-программы и UltraHD-видео (при частоте кадров 25/30 Гц), вполне достаточным будет остановиться на HDMI-кабеле версии 1. 4.

Некоторые HDMI-кабели содержат в своей маркировке слово Ethernet, которое означает, что в них дополнительно присутствует витая пара, позволяющая напрямую подключаться к Сети Интернет. Момент спорный, если учесть, что большинство современных телевизоров и так поддерживают Smart-технологии, подразумевающие беспроводные и проводные способы web-коммутации.

Размеры HDMI-кабеля

При выборе HDMI-кабеля следует руководствоваться простым правилом: чем длиннее вам нужен кабель, тем толще он должен быть. В этом случае производители используют более толстые проводники и хороший слой изоляции, которые не способствуют ослаблению сигнала и обеспечивают повышенную надежность самого кабеля.

Скажем, эксперты утверждают, что при длине HDMI-кабеля около 5 метров, его толщина не должна быть меньше 7 мм. Зато 20-метровый кабель не должен быть уже 11 мм. Иногда маркировка HDMI-кабеля указывается не в привычной для нас метрической системе, а в американском параметре-калибре AWG. В этом случае следует помнить: чем меньше указанный показатель AWG, тем толще будет HDMI-кабель.

Форма разъема

Ну и последний параметр, который определяет, какой выбрать HDMI кабель, — это форма коннектора. Сегодня более всего распространены 4 вида HDMI-коннекторов:

Стандартный или полноразмерный HDMI (Type A Full Size) – для большей части современной домашней аппаратуры;
Мини-HDMI (Type С Mini) – для смартфонов, планшетов, портативных видеоплееров и цифровых видеокамер;
Микро-HDMI (Type D Micro) – для цифровых видеокамер и миниатюрных устройств, например видеокарт;
Автомобильный HDMI (Type E) – имеющий более надежное крепление.

Поэтому, перед тем как отправиться в магазин, желательно посмотреть техническую документацию аппаратуры, которую вы желаете соединить кабелем, чтобы выяснить, какой тип разъема HDMI в ней используется.

Если материалы этой статьи не помогли вам решить ваш вопрос, задайте его на нашем форуме.

Проблемы сопряжения: почему телевизор не видит HDMI-подключение

При подключении через HDMI нет изображения на телевизоре

Проблема: не подается звук на телевизор через HDMI-кабель

Как подключить ноутбук к телевизору через HDMI

Как подключить телевизор к компьютеру через VGA-интерфейс

Как подключить телевизор к компьютеру через DVI-интерфейс

Как подключить телевизор к компьютеру через RCA-кабель (тюльпаны)

Как подключить планшет к телевизору

Как подключить ipad к телевизору

Как выбрать HDMI кабель для подключения цифровых устройств

В мире информационных технологий время не стоит на месте, а стремительно идет вперед, и не удивительно, что многих пользователей интересует вопрос: как выбрать HDMI кабель для подключения того или иного устройства (Smart TV, ноутбук, планшет…)? Правильно сориентироваться в большом ассортименте и многочисленных версиях HDMI кабеля для покупателя порой очень не просто. Какой HDMI кабель лучше для соединения нескольких устройств я постараюсь не замысловато рассказать вам в этой статье.

Несмотря на то что интерфейс HDMI уже прочно вошел в нашу жизнь, некоторые пользователи все еще задаются подобным вопросом: для чего нужен HDMI кабель и что скрывается под этой аббревиатурой?

HDMI (High Definition Multimedia Interface — мультимедиа интерфейс высокой четкости) — дает возможность передавать цифровые видеоданные высокого разрешения и многоканальные цифровые аудиосигналы с защитой от копирования.

Следует сказать, что у HDMI есть несколько основных преимуществ перед цифровым видеоинтерфейсом DVI. Во-первых интерфейс HDMI меньше по размерам, а во-вторых интерфейс защищен технологией защиты от копирования. Применяют HDMI кабель для подключения компьютера к монитору, телевизору, проектору; цифровой видеокамеры к компьютеру, телевизору; DVD плеера к телевизору, а также для подключения Blu-ray плеера, игровых консолей (PlayStation, Xbox) и других цифровых устройств.

Длина HDMI кабеля.

Думаю многие из вас задавались вопросом: какой длины бывают HDMI кабели? по стандарту HDMI максимально допустимая длина кабеля десять метров. В спецификации о максимальных размерах «шнурка» HDMI информации не встречал, но длина стандартных размеров может составлять 0.75, 0.8, 1, 1.5, 2, 2.5, 3, 5 и 10 метров. Длина кабеля, которая составляет более 10 метров стандартами не регламентируется. Так, что определяясь с длиной кабеля HDMI не всегда стоит руководствоваться правилом возьму с запасом. Например, у кабеля длиной более 10 метров возможны искажения и затухания сигнала, что в итоге повлияет на качество изображения.

Однако качество передачи сигнала зависит не только от размера, но и от материала из которого изготовлен кабель. Например, кабель HDMI категории «Standart» (версии 1.4, разрешение 720 x 1080 p, 75 МГц) изготавливается из бескислородной меди толщиной 24 AWG (0.205 мм в кв.), а кабель категории «High Speed» (версии 1.4, разрешение 1080 x 2160 p, 340 МГц) делают из меди толщиной 28 AWG (0. 081 мм в кв.). Данные цифры говорят о том, что качество передачи данных сильно зависит от материала из которого изготовлены проводники.

Стоит отметить, что если кабель HDMI категории «Standart» сделан качественно, то он способен максимально в рамках своего типа передать сигнал до 15 метров. Если длина кабеля будет превышать 15 метров или после подключения цифровых устройств будет наблюдаться потеря качества изображения, то в этом случае рекомендуют использовать усилители сигнала. Как вы понимаете, задача кабеля высокой четкости донести всю необходимую информацию от источника до приемника без искажений сигнала. По заявлению некоторых изготовителей кабель HDMI в котором присутствуют дорогие металлы имеет выше скорость передачи данных и меньше помех.

Однако присутствие дорогих металлов и качество изготовления в целом влияет на конечную стоимость. Поэтому при выборе кабеля HDMI следует исходить из возложенных на него обязательств, чтобы с экономить энную сумму денег. Если вы планируете через кабель передавать данные с устройств (DVD, спутниковый ресивер), где поток информации не велик, то вам вполне хватит и недорогого HDMI кабеля. А вот для просмотра объемного видео (3D), где поток информации очень высок, производители рекомендуют использовать HDMI кабель из качественных и дорогих материалов. Стоит покупать кабель из дорогих металлов или нет, мы с вами разберем в заключительной части статьи.

Версии HDMI кабелей.

В разработке интерфейса HDMI принимали участие несколько именитых компаний (Thomson, Philips, Hitachi, Sony, Philips, Silicon Image), а результатом их совместных трудов стал первый полноценный стандарт в 2002 году. С тех пор интерфейс HDMI занял достойную нишу в мире цифровых технологий и прочно вошел в нашу жизнь. Как вы понимаете, данный интерфейс постоянно развивается и с каждой следующей версией разработчиками усовершенствуется. Получить информацию по спецификации, которую претерпевала та или иная версия кабеля HDMI, вы можете из своеобразного мини обзора.

Фрагмент мини обзора из двух страниц вы можете видеть на изображении выше. Информация для обзора взята из открытых источников, мною отредактирована и упакована в PDF формат. Все грядущие обновления интерфейса HDMI будут добавляться в описание…

Скачать полный список дополнений по версиям интерфейса HDMI.

Поскольку интерфейс HDMI версии 2.0 только набирает обороты (совместим с предыдущими разъемами), а спецификация версии 1.4 (совместима с версией 1.3) актуальна на сегодняшний день, то давайте её и рассмотрим.

Типы HDMI кабеля.

В спецификации высокоскоростного кабеля HDMI определено пять типов кабелей Standard, High Speed, Standard with Ethernet, High Speed with Ethernet и Stansart Automotive.

Стандартный (Standart) — Поддерживает видео разрешения 1080i или 720p и предназначен для подключения любых домашних устройств с нетребовательными параметрами (DVD плеера, приемники спутникового ТВ, плазменные и жидкокристаллические панели…). Бюджетный вариант для обычных источников и приемников сигнала. Подходит для тех кому не требуется высокого качества изображения и звука.

Максимальная пропускная способность: 4,9 Гбит/с
Максимальная полоса частот: 165 Мпикселей (передача видеопотока)
Максимальная глубина цвета: 24 бита

Высокоскоростной (High Speed) — Поддерживает практически все видео форматы, включая Deep Color и 3D (тут читайте о том как работает технология 3D в телевизорах). Поддерживает технологию Audio Return Channel (реверсивный звуковой канал), что дает возможность передавать аудио данные без использования какого-либо S/PDIF аудиоподключения (без дополнительного кабеля). Безусловно соединяемые устройства (телевизор, дом. кинотеатр) должны поддерживать данную технологию. Иногда такие устройства обозначают аббревиатурой ARC, чтобы их легко можно было идентифицировать. Разработан для соединения высококачественных устройств (Blu-ray и HDD-плеера, плазменные и жидкокристаллические панели, приемники спутникового ТВ). Способен передавать сигналы изображения с разрешением 1080p и выше (4K x 2K — 4096×2160).

Максимальная пропускная способность: 10,2 Гбит/с
Максимальная полоса частот: 1080 Мпикселей
Максимальная глубина цвета: 48 бит

Стандартный c Ethernet (Standard with Ethernet) — Имеет все перечисленные достоинства HDMI кабеля типа Standart и имеет дополнительный канал передачи данных Ethernet HDMI. Обеспечивает двунаправленную передачу данных на скорости до 100 Мбит/с. Эта функция кабеля будет доступна при условии, что связываемые устройства поддерживают Ethernet HDMI.

Данное подключение дает возможность устройству получить высокоскоростное интернет соединение и вместе с тем раздавать получаемый контент из сети другим подключенным по HDMI устройствам. Стоит отметить, что в отличии от кабеля типа Standart он поддерживает технологию Audio Return Channel .

Высокоскоростной c Ethernet (High Speed with Ethernet) — Обратно совместимый кабель со всеми рассмотренными типами, обладает всеми возможностями кабеля High Speed и имеет канал передачи данных Ethernet HDMI со скоростью до 100 Мбит/с. Это универсальный кабель с максимальными возможностями, который представляет спецификация HDMI 1.4.

Автомобильный стандарт (Stansart Automotive) — особый тип кабеля, который дает возможность подключать внешние HDMI устройства к автомобильной медиа-системе . По большей части используется специалистами по установке автомобильной аудиосистемы.

Разъемы HDMI кабеля.

Итак, мы выяснили, что более продвинутый технологически по всем параметрам тип High Speed with Ethernet в спецификации 1.4, а теперь немного поговорим о существующих разъемах HDMI кабеля. Согласно спецификации типы разъемов HDMI обозначаются латинскими буквами (A, B, C, D, E) или словами mini и micro.

Type A (standart HDMI) — стандартный разъём, который чаще всего встречается в цифровой технике.
Type C (micro HDMI) и Type D (mini HDMI) — уменьшенные типы обычно встречаются на планшетах, фотоаппаратах, ноутбуках, видеокамерах и различных мобильных и портативных устройствах.
Type B — имеет расширенный видеоканал для передачи изображения с разрешением свыше 1080p (менее популярен, чем предыдущие типы).
Type E — разъем имеет замок, который обеспечивает надежную фиксацию коннектора с гнездом в момент эксплуатации устройства (применяется в автомобилях для соединения мультимедийных устройств).

Версия разъема hdmi 2.0 b. Версии HDMI-кабелей: описание и совместимость. Один кабель

Не так давно HDMI Forum — организация, ответственная за это вездесущее аудио/видео соединение, анонсировала версию 2.0. Затем HDMI 2.0a, HDMI 2.0b и совсем недавно HDMI 2.1.

Итак, что это означает для нас?

На одном уровне версии HDMI не должны иметь значения. По факту, многие производители не указывают версию HDMI, используемую на их телевизорах, видеоплеерах и других устройствах. Вы, как правило, уверены, что новый 4K HDR-телевизор, который вы покупаете, будет работать с новым 4-канальным HDR-видеопроигрывателем и передаст самые качественные сигналы, доступные каждому из них. Вы также можете безопасно использовать дешевые кабели HDMI (на данный момент).

Однако, пытаясь подключить оборудование, которое не является новым, версия HDMI может иметь большое значение. Это связано с тем, что более старые устройства HDMI не могут передавать новейшие видеоформаты, а именно 4K и HDR, или версии самого высокого качества каждого из них. Если вы беспокоитесь об этом, вам стоит узнать версию HDMI у устройства, которое вы покупаете.

Что скрывается за номерами версий.

Если вы покупаете какой-либо продукт с HDMI в 2017 году, вы должны убедиться, что он имеет по меньшей мере HDMI 2.0. Это даст вам разрешение 4K и частоту кадров не менее 60 в секунду. Что ещё более важно, эта версия получает протокол HDCP 2.2 — протокол защиты от копирования, поэтому вы можете фактически просматривать содержимое 4K, отправленное с внешнего устройства (например, Roku или 4K Blu-Ray-плеер).
Более того, для работы каждой части вашей AV-сети требуется HDMI 2.0/HDCP 2.2. Так что если у вас есть HDMI 2.0 4K-плеер и HDMI 2.0 TV, но более старая звуковая панель HDMI 1.4 или AV-ресивер… вам не повезло.
Версия 2.0a была небольшим обновлением, добавив поддержку высокого динамического диапазона (HDR).
Большая часть «b» — это перенос из версий «a» и «_» в версию 2.0 с некоторыми уточнениями, в первую очередь Hybrid Log Gamma (HLG). Это другой способ передачи HDR-контента, следующий этап.
Пока что, не беспокойтесь об этом. Пока ещё нигде нет поддержки HLG. Единственная причина, заслуживающая упоминания 2.0b, заключается в том, что эта версия используется на телевизорах 2017 года вместо HDMI 2.1. Это подводит нас к…
Затяжной прыжок в 2.1.
HDMI 2.1 — это предстоящее обновление, и это значительный скачок в технологиях передачи видео. Он перенимает всё у 2.0b и добавляет безумные вещи, такие как разрешение 10K, на колоссальные 120 Гц, это далеко за пределами любого телевизора, который может делать сейчас или сможет сделать в ближайшем будущем. HDMI 2.1 похож на покупку промышленного экскаватора, когда что вы думаете, что когда-нибудь посадите куст розы. Сомнительно, что в этом году вы увидите много продуктов, реализующих полную спецификацию 2.1, но, возможно, в следующем году они и появятся.
Этот огромный скачок требует новых кабелей, но только если вы хотите передать более высокие разрешения и частоты кадров. Эти новые кабели являются частью новой спецификации. Кабели в своей маркировке имеют метку «48G», они представляют собой гораздо более крупную «трубу» для прохождения такого потока данных.
Вот таблица, сравнивающая возможности форматов.
Сравнение версий HDMI.
Версия HDMI Максимальное разрешение Максимальная частота кадров 4К HDCP 2.2 HDR WCG Hybrid Log Gamma Динамические метаданные
1.4 4K 30Hz Нет Нет Нет Нет Нет
2.0 4K 60Hz Да Нет Нет Нет Нет
2.0a 4K 60Hz Да Да Да Нет Нет
2.0b 4K 60Hz Да Да Да Да Нет
2.1 10K 120Hz Да Да Да Да Да
Нет новых кабелей… возможно.
Но хорошей новостью является то, что на самом деле вам не нужны новые кабели для HDMI 2.1 (или 2.0a или b) при соблюдении двух условий:
Вы используете только «обычные» разрешения, такие как 4K/60 или меньше (т. е. практически весь контент и телевизоры).
Ваши нынешние кабели полностью соответствуют спецификациям высоких скоростей, изложенным много лет назад.
Первый пункт прост. Если вы не являетесь игроком на компьютере и знаете, что ваш телевизор/монитор может работать с более высокой частотой кадров, вам не нужно беспокоиться о том, чтобы переходить выше 4K/60. Весь остальной контент — это 4K/24 или 4K/25 и менее. Все остальные частоты кадров являются результатом обработки внутри телевизора и не передаются по любому кабелю.
Вторую часть сложнее определить. Если вы купили кабель HDMI несколько лет назад, независимо от цены, возможно, он будет обрабатывать разрешения 4K. Этого также может и не быть. Единственный способ сказать что-то — попробовать. Если вы не получаете изображение или изображение обрезано, ваш кабель может не справиться с передачей разрешения и/или частоты кадров. Если это так,
вероятно, потребуется новый кабель (хотя он и не должен быть дорогостоящим).

Какая версия нужна мне?
Как уже упоминалось ранее, всё, что вы покупаете сейчас, должно быть не менее HDMI 2.0, и, честно говоря, это будет удивительно, если на данный момент вы найдете новый кабель, которой не соответствует 2.0. Большинство производителей не укажут буквы «a» или «b», хотя, если производитель указал, что поддерживает HDR, версия, вероятно, не менее 2.0a и, возможно, 2.0b.
Возникает вопрос: можно ли обновить телевизор через обновление прошивки, чтобы стать «a», «b» или «.1»? Ответ: может быть да, а может быть и нет. HDMI Forum — люди, стоящие за стандартами HDMI, по понятным причинам неохотно обсуждают, что могут делать производители. Однако мы можем понять несколько вещей.
Большинство HDR-совместимых устройств, вероятно, будут выпущены с завода с 2.0a. Поскольку HDR — это то, что требует серьёзного аппаратного обеспечения, нет смысла добавлять способность считывать данные HDR на телевизоре, который не является HDR. Таким образом, единственными продуктами, которым может потребоваться 2.0a, но не поставляется с ним, это несколько более старые (около 2 лет) устройства. Теоретически можно его добавить? В некоторых случаях, наверное, да. Компании не любят обновлять старые устройства новыми функциями, ведь они стремятся продать больше своей продукции.
Изменение с 2.0a до 2.0b гораздо более вероятно, так как это незначительные изменения. Как уже упоминалось, это не то изменение, о котором вам нужно беспокоиться прямо сейчас.
Переход от чего-либо к 2.1 крайне маловероятен. Проблема заключается в чипах внутри самого телевизора, которые должны иметь возможность обрабатывать гораздо больше данных. Помните, что даже если ваш телевизор может отображать только 4K/60, а чтобы соответствовать «HDMI 2.1», чипы HDMI должны иметь возможность обрабатывать 10K/120. Это было бы похоже на то, что Toyota ставила гоночные шины на ваш Camry сразу на заводе. Это одна из причин, по которой устройства 2017 года могут иметь 2.0b, но ни одно из них не будет иметь 2.1. Другая причина заключается в том, что окончательная спецификация 2.1 ещё не завершена (на сегодняшний день).
Будет ли у вашего следующего телевизора HDMI 2.1? Может быть, в следующем году. 2019? Вероятно. Пока что об этом не стоит беспокоиться. И, конечно же, все версии имеют обратную совместимость, поэтому вы можете подключить проигрыватель Blu-ray HDMI 1.4 к телевизору HDMI 2.0b, и при этом у вас не должно быть никаких проблем.
«Не должно» — это ключевая фраза, когда дело касается HDMI.
С аббревиатурой HDMI можно столкнуться, разбираясь в нюансах работы цифрового телевизионного вещания, передачи цифровых данных. Расшифровка её такова: High Definition Multimedia Interface , в переводе — мультимедийный интерфейс, имеющий высокую четкость. В названии примерно отображена суть: это стандарт передачи несжатых данных (первый, неизменный и, пока, единственный). В цифрах после аббревиатуры указана его «версия». Наиболее популярные — HDMI 1.4, а также его последователь — HDMI 2.0.
Основная функция HDMI заключается в передаче мультимедии разной конфигурации (видео и аудио) между устройствами, используя один кабель. Также немаловажно качество принятых данных: звук должен быть неискаженным, изображение реалистичным, без помех.
Потому как стандарт HDMI является исключительным и универсальным, то он интегрирует, соединяет любые устройства-источники и устройства-воспроизводители данных (аудио, видео). Можно подключать цифровые телевизоры, проекторы и мониторы к компьютерам, декодерам цифрового вещания телевидения и A/V ресиверам, а также транслировать данные с DWD-плееров, систем домашнего кинотеатра. Практически все (от «начинающих» до самых известных) компании-производители цифровых технологий (в целом более 7 сотен фирм) поддерживают/используют стандарт HDMI.
Каким может быть HDMI?
Стандарт HDMI имеет следующие характеристики (особенности передачи данных), существенно различные в разных «версиях» HDMI:
1. Пропускная способность, измеряемая в единицах соотношения Гбит на 1 секунду. Она колеблется от 4,9 Гбит/с до показателя 18 Гбит/с (к примеру, в более «поздних» моделях: HDMI 2.0).
2. Различия в конфигурации:
Длина кабеля (предел стандартного – 10 метров, увеличенного – до 30 метров).
Установка усилителей-повторителей (вмонтированных и внешних).
Установка прочих «допингов» для качества передачи данных: репитеры, эквалайзеры – для усиления сигнала, ферритовые кольца – для уменьшения помех, видеосендеры – для увеличения расстояния, максимально возможного для качественной трансляции данных.
Что было хорошего в HDMI 1.4 (характеристики)?
Формат 1.4 (и «добавочные» 1.4 а, 1.4 b), применимые в HDMI с 2009 года имели множество преимуществ над предыдущими стандартами (1.1 — 1.3). Приписать к ним можно:
Высокое поддерживаемое разрешение (вплоть до 4096×2160).
Поддержка 3D-изображения.
Использован реверсивный звуковой канал — технология ARC.
Что отличительного добавили в HDMI 2.0?
Из нововведений в функциональности стандарта HDMI 2.0 стоит выделить такие значимые, как:
Поддержка разрешения (формата видео/аудио) Full HD 3D.
Поддержка до 8-ми аудио-каналов.
Увеличение показателей звуковой частоты до 1536 кГц.
Возможность передачи/трансляции двух потоков видео изображения на одно воспроизводящее устройство (монитор, телевизор).
Передача более одного потока аудио-данных.
Чем лучше HDMI 2.0 своего предшественника HDMI 1.4?
Кроме основного конкурентного преимущества HDMI 2.0 – своей пропускной способности, увеличенной до 18 Гбит в секунду — он имеет следующие особенности, выделяющие его на фоне HDMI 1.4 (других предыдущих форматов):
Передача (без умаления качества) видео, имеющего частоту до 60 кадров, отображаемых в секунду.
Сокращение на 20% ширины полосы для полезной нагрузки.
Поддержка 32-х каналов передачи аудио-сигнала.
Реализация формата Full 4K (разрешением 4096×2160, с пропорциями изображения 21:9) и Ultra HD 4K (разрешение которого 3840×2160, соответственно 16:9).
«Новинки» в СЕС – новые расширения команд в данном управлении.
Кроме того, HDMI 2.0 на фоне ранних версий (1.4 и другими ранними) усовершенствован такой полезной функцией, как синхронизация дорожки звука дубляжа , которая происходит автоматически. Он также решает задачу поддержки современных ноутбуков, проекторов с высокими показателями качества видео и аудио (то есть HDMI идет в ногу с новинками рынка «высоких технологий»).
А к недостаткам HDMI 2.0, сравнимо с HDMI 1.4 – можно отнести его не абсолютную универсальность. Большинство современных телевизоров укомплектованы разъемами (входными) под версию HDMI 1.4. Потому источник HDMI 2.0 не сможет в полной мере (максимальной величине частоты и четкости кадра) передавать изображение. Отдельные компании предоставляют возможность устранить эту несогласованность. Выполняется это путем прошивки и своеобразной модернизации, превращения входа HDMI 1.4 в необходимый вход HDMI 2.0.
Интерфейс High-Definition Multimedia Interface (HDMI) был запущен в 2002 году для замены стареющего и громоздкого разъема SCART. С тех пор он пережил несколько обновлений и теперь вышла его новейшая версия – HDMI 2.0.
Что такое HDMI 2.0?
Официально представлен на выставке IFA 2013, HDMI 2.0 является улучшенным стандартом для подключения аудио-видео и наследником HDMI 1.4 (выпущен еще в 2009 году). Для просмотра всей полноты изображения в формате 4K Ultra HD в будущем понадобится HDMI 2.0-совместимый HD-телевизор.
А разве HDMI 1.4 не поддерживает 4K Ultra HD?
Да, поддерживает, но есть проблемка. Как следует из названия, 4K в четыре раза превышает разрешение Full HD 1080p и это действительно требует большей пропускной способности, чем HDMI 1.4 может передать.
HDMI 1.4 имеет пропускную способность 10,2 ГБ и этого едва хватает на поддержание 4K разрешения 3840х2160 пикселей при 24, 25 и 30 Гц или для отображения полной 4K (4096х2160 пикселей) с частотой 24 Гц. Форматы 2160p24 и 2160p30 могут быть хорошими для воспроизведения сериалов и мелодрам, но они не дотягивают до необходимого уровня будущих фильмов со спецэффектами, спортивных передач и компьютерных игр с динамическими сценами с частотой 50/60 Гц.
Также HDMI 1.4 поддерживает только 8-битный цвет в 4K , зато стандарт HDMI 2.0 предлагает 10 – 12-битную глубину цвета при разрешении Ultra HD.
Характеристики HDMI 2.0
Стандарт HDMI 2.0 увеличил пропускную способность видео до 18 Гб/с. Это дает целый ряд усовершенствований и функций, которые включают в себя:
Разрешение Ultra HD 4K на 50/60 Гц – то есть 2160p50 и 2160p60 – в четыре раза больше разрешения Full HD 1080p60
До 32 несжатых цифровых аудио каналов (8 в стандарте HDMI 1.4) К 1536кГц аудио дискретизации
Одновременная доставка двух потоков видео для нескольких пользователей (на том же экране)
Одновременная доставка многопоточного аудио для нескольких пользователей (до четырех)
Поддержка пропорции 21:09
Динамическая синхронизация видео и звука
Расширения CEC (Consumer Electronics Control) для пультов ДУ.
Означает ли это, что HDMI 1.4 является устаревшим?
Это далеко не так. HDMI 2.0 полностью обратно совместим с HDMI 1.4 и имеет тот же 19-контактный разъем.
Нужно ли мне покупать новые кабели HDMI 2.0 ?
Это зависит от многих факторов. Вы можете использовать ваш существующий кабель HDMI с новыми устройствами, которые будут работать со стандартом HDMI 2.0, поскольку сами разъемы не изменились. Хотя нет такого понятия, как кабель HDMI 2.0, для воспроизведения Ultra HD 4K понадобится HDMI кабель “Категории 2″ (или “High Speed”).
Кто поддерживает HDMI 2.0?
На выставке IFA 2013 компания Panasonic выпустила 65-дюймовый 4K Viera WT600 Ultra HD телевизор – первое устройство, поддерживающее новую спецификацию HDMI 2.0. Теперь, после объявления стандарта HDMI 2.0 следует ожидать, что этот стандарт будет поддерживать каждый новый 4K Ultra HD телевизор, который сойдет с конвейера в 2014 году.
Могу ли я обновить мой HD телевизор для поддержки HDMI 2.0?
На сайте HDMI-Форума hdmi.org сказано: “Любой апгрейд устройств для поддержки стандарта HDMI 2.0 потребует обновления аппаратной части и прошивки”. И еще одна цитата того же сайта: “Если такие обновления будут иметь место, то это будет осуществляться производителем”. Это открывает возможность для обновления некоторых девайсов стандарта HDMI 1.4 до HDMI 2.0. Sony, похоже, первой выпустила телевизор, который способен обновляться. На сайте японского производителя в характеристиках телевизора Sony X9 4K Ultra HD пишет “Возможность модернизации до HDMI®2.0″.
Будут ли PS4 и Xbox One поддерживать HDMI 2.0?
Пожалуй, нет. Технические характеристики этих консолей следующего поколения до сих пор поддерживают существующий стандарт HDMI 1.4. Однако, если прошивка и обновление оборудования возможны, Sony и Microsoft сделают все, чтобы обеспечить модернизацию своих приставок после того, как разрешение 4K Ultra HD станет более популярным.
HDMI Forum , являющийся некоммерческим ресурсом, который занимается обзором спецификаций HDMI , не так давно анонсировал выход версии 2.0. Новая версия интерфейса имеет целый ряд изменений, самое значительное из которых — поддержка видео с большей частотой кадров, чем это было возможно в случае с нынешней спецификацией 1.4.
В связи с этим возникают вопросы: как это повлияет на будущее телевидения, и вообще — стоит ли приобретать новые устройства с поддержкой HDMI 2.0?
Старый добрый HDMI 1.4
Начнем с актуальной на данный момент версии HDMI 1.4, которая обладает следующими параметрами: поддержка видео с разрешением 4096×2160 пикселей и частотой 24 кадра в секунду или 3820×2160 пикселей при частоте 30 кадров в секунду. Если вы недавно покупали любое устройство, оснащенное HDMI-портом, то, скорее всего, это версия 1.4. HDMI 1.4, помимо всех предыдущих характеристик, обладает поддержкой 3D-изображения и технологией Audio Return Channel.
HDMI 2.0 для телевидения сверхвысокого разрешения 4K
Принимая во внимание тот факт, что ТВ-индустрия постепенно и неуклонно движется к переходу на телевидение сверхвысокой четкости (4К), стало очевидным, что потребуется улучшение соединения и увеличение пропускной способности каналов, чтобы сделать возможным передачу видео с высоким разрешением и частотой кадров.
И тут появляется версия HDMI 2.0, которая поддерживает стандарт «4K» (2160p) с частотой кадров до 60fps. Это позволяет беспрепятственно передавать видео в сверхвысоком разрешении с использованием технологии 3D, не говоря уже о 2D с высокой частотой кадров. Речь идет в первую очередь о домашнем видео и компьютерных играх, так как практически все фильмы снимаются с частотой кадров 24fps, и данное новшество не так важно для их просмотра.
Пропускная способность HDMI 2.0
Самое важное в версии HDMI 2.0 — это увеличение размера «pipe», передающего информацию от источника к дисплею, что позволяет наращивать частоту кадров при высоком разрешении видео. Это также дает возможность транслировать видео с меньшим разрешением.
Так, например, HDMI 2.0 поддерживает несколько видеопотоков, и вы сможете одновременно смотреть два видео в формате Full HD на одном устройстве. Кажется невероятным? Но такие компании, как Samsung и LG уже разработали версии подобных дисплеев, например, MultiView . Теперь вы сможете смотреть любимую телепередачу, в то время как ваш супруг, например, будет играть в «Call of Duty 9».
Также версия поддерживает видео с соотношением сторон 21:9, что интересно в теории, но пока малоприменимо на практике. В настоящее время выпущено всего несколько таких дисплеев.
Обновление софта
В настоящее время несколько не ясно, будет ли возможность обновлять продукты с версией HDMI 1.4 (такие как Ultra HD TV), просто загрузив обновления прошивки. Компания Sony объявила, что ее продукцию можно обновить подобным образом.
А вот проект HDMI.org сообщил, что данная возможность не будет распространяться на все продукты:
В настоящее время существует положение об обновлении версии спецификации от 1.x до 2.0. Для того чтобы получить новый расширенный набор функций, потребуются аппаратные изменения и/или обновления прошивки. Если есть такая возможность, вам об этом сообщит производитель.
Так как спецификации и пропускная способность обеспечиваются чипами HDMI, установленными внутри продуктов, то тот факт, что чипы новой серии оказались крупнее по размерам, чем нынешние, может оказаться довольно серьезной проблемой. Поэтому понятно, почему HDMI пока устраняется от процесса обновления. Пока не утверждаются, что это вообще невозможно, просто даются ссылки на изготовителей техники.
Радует тот факт, что по заявлению производителя, покупать новый кабель не придется :
Версия HDMI 2.0 не требует новых кабелей или портов. Нынешние кабели High Speed вполне справятся с повысившейся пропускной способностью».
Несмотря на данное заявление, в некоторых случаях могут возникнуть сбои, так как кабели не полностью приспособлены для передачи сигналов с высокой скоростью. Но даже в этом случае вам не придется покупать дорогой кабель, просто стоит попробовать другой подходящий.
Скорее всего, техника с версией HDMI 2.0 появится на рынке только лишь в 2014 году, так как внедрение любой разработки – сложный, многоступенчатый процесс. Хотя компания Panasonic уже обещает вскоре запустить в продажу телевизоры с HDMI 2.0.
Несомненно, HDMI 2.0 — замечательная новинка, которая поднимет саму культуру просмотра видео на новый уровень. Но вам не стоит беспокоиться об этом до тех пор, пока не появится возможность приобрести готовые продукты с HDMI 2.0. Даже тогда ваш нынешний телевизор с разъемом HDMI 1.4 сможет работать не хуже любого нового с версией 2.0.
Но, если через несколько лет вы приобретете телевизор, поддерживающий технологию 4K и захотите посмотреть на нем видео 2160/60p с вашего Blu-ray плейера, то вам понадобится произвести апгрейд вашего приемника до HDMI 2.0.
Стандарт HDMI был разработан в 2000-2002 годах, и это было первое решение, обеспечивающее передачу полностью цифрового, несжатого изображения и звука. В те годы это была настоящая революция, поскольку она позволяла подключать два электронных устройства только с одним кабелем.
Более того, это соединение обеспечило лучшее качество изображения и звука, чем старые многоканальные решения. В эпоху динамичного развития изображения и звука — более высокие разрешения, входящие в стандарт HD Ready и Full HD, а также новые стандарты звука — решение с одним кабелем стало идеальным решением для тех, у кого был домашний кинотеатр и современное аудио-видео оборудование.
Стоит отметить, что стандарт HDMI — это разработка немного старше и используется в компьютерных подключениях стандарта DVI. Разница в пользу HDMI — поддержка многоканального цифрового звука. Следует отметить, что оба стандарта полностью совместимы друг с другом, хотя различие в типе разъема присутствуют.
Однако, если вы хотите подключить телевизор с разъемом HDMI к компьютеру с разъемом DVI , мы можем использовать адаптер, помня, что нам нужно будет получить звук от внешних громкоговорителей, подключенных к звуковой карте.
Каковы стандарты разъемов HDMI?
Мы уже знаем, что такое HDMI. Давайте посмотрим, какие стандарты HDMI и как они отличаются друг от друга.
HDMI 1.0
Это первый стандарт, который появился на рынке, сегодня используется довольно редко, предлагая довольно ограниченные параметры:
В этом случае отсутствует поддержка многих функций, которые сегодня становятся нормой. Речь о поддержке DVD-Audio, совместимость с Dolby TrueHD, есть также канал Ethernet, обратный звуковой канал, поддержка 3D-технологии и разрешение 4K.
HDMI 1.1
Вот еще один, немного улучшенный стандарт, появившийся вскоре после премьеры HDMI. По параметрам он не отличается от своего предшественника:
Максимальное разрешение: 1920 × 1200 p60.
Максимальная глубина цвета: 24-бит.
Максимальная ширина полосы пропускания: 165 МГц.
Новинкой и практически единственным отличием по сравнению с версией 1.0 является наличие поддержки DVD-Audio, другими словами, формат записи музыки на DVD.
HDMI 1.2 / 1.2a
Другая версия стандарта HDMI, которая дублирует параметры своих предшественников:
Максимальное разрешение: 1920 × 1200 p60.
Максимальная глубина цвета: 24-бит.
Максимальная ширина полосы пропускания: 165 МГц.
В этом случае новое дополнение к поддержке DVD-Audio — поддержка Super Audio CD (DSD). Что это? Это довольно необычный и редкий стандарт звуковой среды, созданный Sony и Philips, разработанный в первую очередь для требовательных любителей музыки.
HDMI 1.3
Хотя качественный скачок между HDMI 1.0 и 1.2 был небольшим, с появлением HDMI 1.3 произошла небольшая революция. Начнем с параметров:
Как видите, параметры значительно улучшились, но это еще не все. Другим преимуществом является поддержка многих новых функций и дополнений. Вместе с версией 1.3 мы получаем поддержку Deep Color, xvYCC, аудио и видео синхронизации (AV-Sync) и Dolby TrueHD и DTS-HD Master Audio. Помните, что по-прежнему отсутствует поддержка 3D-технологии и разрешение 4K.
HDMI 1.3ac
После выхода HDMI 1.3 были многочисленные улучшения и улучшения, отмеченные буквами a, b, b1 и c. Однако параметры не изменились:
Максимальное разрешение: 2560 × 1600 p75.
Максимальная глубина цвета: 48 бит.
Максимальная ширина полосы сигнала: 340 МГц.
Единственное существенное различие заключалось в обновлении списков команд CEC, а также в улучшении совместимости с новыми устройствами.
HDMI 1.4 / 1.4ab
Еще одна небольшая революция была обеспечена стандартом HDMI 1.4 и его обновленными версиями: 1.4a и 1.4b. Самым большим изменением параметров является появление поддержки разрешения 4K.
Максимальное разрешение: 4096 x 2160 p24.
Максимальная глубина цвета: 48 бит.
Максимальная ширина полосы сигнала: 340 МГц.
HDMI 2.0
Наряду с последним стандартом HDMI 2.0 улучшены уже существующие параметры, которые особенно понравятся очень требовательным пользователям:
Максимальное разрешение: 4096 x 2160 p60.
Максимальная глубина цвета: 48 бит.
Максимальная ширина полосы сигнала: 600 МГц.
Особенно стоит отметить почти удвоенное увеличение максимальной ширины полосы сигнала, а также поддержку полного разрешения 4096 x 2160 p60 во всем диапазоне глубин цвета от 24 до 48 бит / px.
Какой кабель HDMI выбрать?
Как вы можете видеть, существует много вариантов стандарта HDMI. Вопреки распространенному мнению, они не эквивалентны вариантам кабелей, доступным на рынке. Почему?
HDMI 1.4 или HDMI 2.0 — это стандарт, поддерживаемый устройством (например, ресивер, телевизор или проигрыватель BR) и не идентичен другим типам кабелей. С точки зрения пользователя существует только четыре варианта кабелей HDMI:
Стандарт HDMI,
Высокоскоростной HDMI,
HDMI с стандартом Ethernet,
Высокоскоростной HDMI с Ethernet.
Кабели стандартной версии также называются категориями 1 и высокоскоростными кабелями категории 2.
Стоит помнить, что нет такого кабеля, как кабель HDMI 2.0 (аналогично кабелю HDMI 1.0 или 1.4) — любые такие термины, как дополнительные маркировки, такие как UltraHD, 3D-кабель или что-то еще, — это просто маркетинговая работа, направленная на повышение интереса к продукту.
Какой кабель выбрать? Все зависит от того, что нам нужно.
Если мы просто хотим подключить локальную сеть к данному оборудованию, мы будем использовать версию Ethernet. Однако стоит помнить, что нам не всегда нужны высокоскоростные кабели — для отправки видео с DVD-плеера, например, стандартный кабель можно успешно использовать. Нам нужно инвестировать в высокоскоростную версию, когда нам нужен кабель для отправки высококачественного видео, которое больше 1080i.
Как узнать версию HDMI-кабеля
Разъем
В зависимости от типа разъема предназначение HDMI-кабеля будет разным. Понять, какой же формат кабеля у вас, можно не только по маркировке, но и визуально, если речь идет не о его версии, а именно о формате, что и требуется определить более часто.
A (full size) — разъем, встречающийся наиболее часто. Его можно считать универсальным, поскольку именно под тип A заточено большинство портов: на видеокартах, в телевизорах, ноутбуках, игровых и телевизионных приставках. Он актуален для передачи максимально качественного сигнала.
C (mini) — менее распространенный формат, коим оснащены мобильные девайсы: смартфоны, планшеты, переносные зарядные устройства с функцией концентратора.
D (micro) — самый маленький разъем, который также используется в смартфонах и планшетах, но существенно реже. Ранее его нередко можно было встретить в уже устаревших моделях этих устройств.
Существует также HDMI Type E, предназначающийся для соединения девайсов с автомобильным медиацентром.
HDMI Type B, хоть и формально существует как спецификация для передачи данных в высоком разрешении, на практике никогда не использовался с момента его создания.
Версия выпуска
Определение версии выпуска HDMI-кабеля позволяет узнать, изображение в каком разрешении и герцовке он сможет передавать. Сейчас это уже почти не требуется, поскольку большинство кабелей имеет версию 2.0 или 2.1. Однако если вдруг узнать версию все-таки нужно, сделать это можно тремя разными методами.
Способ 1: Маркировка на коробке
По названию этого способа уже понятно, что реализовать его получится только в том случае, если сохранилась коробка от HDMI-кабеля. Обычно на ней есть маркер с обозначением версии или же она указывается прямо в названии так, как это показано на следующем изображении.
Способ 2: Надписи на самом кабеле
Наличие опознавательных надписей, обозначающих спецификацию кабеля, обязательно, поэтому их можно использовать для определения необходимой информации. Сейчас в большинстве случаев там указывается тип интерфейса (HDMI High Speed или любой другой), как это видно на фотографии ниже. О типе интерфейса мы поговорим в следующем разделе статьи, а для определения версии вам нужно полностью прочесть надпись и найти там соответствующие цифры.
Предупреждаем, что их там может и не быть, если указан уже тип интерфейса, поскольку сейчас избавляются от обозначения версии, отдавая приоритет первой характеристике. Если номер вы так и не нашли, приступайте к заключительному третьему способу.
Способ 3: Серийный номер кабеля
Каждому HDMI-кабелю присваивается серийный номер, по которому его можно отыскать в интернете. Сам серийный номер можно найти на коробке с проводом или он будет напечатан на его покрытии, что встречается реже. Далее остается ввести полученную информацию в поисковик и перейти в любой интернет-магазин, продающий товар с точно таким же серийным номером. В характеристиках вы должны обнаружить пункт, отвечающий за версию кабеля, что и позволяет отыскать необходимый параметр.
Тип интерфейса
Выше мы уже упомянули, что чаще всего вместо версии сейчас указывают тип интерфейса HDMI-кабеля, по которому и определяется его совместимость с тем или иным разрешением экрана и частотой обновления кадров. Приведенные выше Способ 2 и Способ 3 точно так же работают и в этом случае, а при осмотре коробки, как это было показано в Способ 1, вам нужно найти обозначение одного из типов интерфейса, о которых мы расскажем далее, кратко описав их характеристики.
HDMI Standard — самый слабый из всех типов интерфейса, которым оснащены HDMI-кабели до версии 1.3. Сейчас он встречается редко, но если придется работать с ним, учитывайте, что детализация будет слабой, оптимальное разрешение — 720p, а максимально доступное — 1080p.
HDMI High Speed — оптимальный вариант для подключения к телевизору, поскольку поддерживает частоту обновления 30 Гц и совместим с 4K. Если телевизор оснащен технологией 3D, кабель такого типа тоже подойдет для воспроизведения подобного контента.
HDMI Premium High Speed — почти лучший тип провода, который сейчас можно найти на рынке. Он способен выводить картинку в 4К с 60 Гц, поддерживает HDR и 32 аудиоканала. Скорость передачи данных, по сравнению с предыдущими типами интерфейсов, повысилась в два раза.
HDMI Ultra High Speed — то же самое, что и предыдущий вариант, но уже способный выводить изображение в 8K и обладающий скоростью передачи данных в 48 Гбит/с, что в три раза больше предшественника.
Определите тип интерфейса, чтобы найти решение проблемы, если вдруг изображение не выводится на определенных устройствах, или получить другие сведения, ради чего и затевалась эта задача. В завершение отметим, что кабели HDMI с пометкой «Ethernet» могут служить для подключения к интернету, заменяя стандартный сетевой кабель.
Мы рады, что смогли помочь Вам в решении проблемы.
Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.
Помогла ли вам эта статья?
ДА НЕТ
Отличия и совместимость »Электроника
HDMI был обновлен с момента его первого появления, и теперь с момента его первого выпуска выпущено несколько версий.
Технология HDMI включает:
HDMI — основы Версии HDMI Разъемы HDMI Распиновка / штыревые соединения Кабели HDMI USB C в HDMI HDMI и DVI Переключатель, разветвитель и матрица HDMI — отличия Удлинители HDMI Повторители HDMI Основные продукты HDMI
HDMI существует с 2002 года, и с тех пор было сделано много достижений в области возможностей аудиовизуальных данных.Видеоформаты расширились, и скорость передачи данных значительно увеличилась. Также необходимо контролировать многие новые объекты и возможности.
Чтобы не отставать от этих достижений, было выпущено несколько версий HDMI. Эти версии HDMI постепенно выпускаются и позволяют интерфейсу HDMI идти в ногу с технологиями, обеспечивая актуальность и актуальность HDMI.
Одним из основных преимуществ способа, которым HDMI продвигался через последовательные версии, является то, что использовался один и тот же 19-контактный разъем, а версии были обратно совместимы.
Разъем HDMI типа A
Хотя для HDMI использовался один и тот же базовый разъем, многие обновления стандарта было трудно отследить. Все время отвечал требованиям передачи аудиовизуальных данных. Новые телевизоры, компьютерные дисплеи, DVD-рекордеры, компьютеры — все используют HDMI, и, поскольку обновления потребительского оборудования происходят относительно быстро, они обычно будут использовать последние версии HDMI или, по крайней мере, те, которые смогут поддерживать новейшие функции.
Версия HDMI 1
Версия
HDMI была первым воплощением HDMI и претерпела ряд изменений и обновлений.
Номера версий HDMI имели вид HDMI версии X.y. Первоначально X был цифрой 1, то есть HDMI версии 1, за ней следовала другая цифра, увеличивающаяся на 1 для каждой версии. В других мирах HDMI 1.0 увеличился до 1.1 и так далее.
Иногда очень незначительные изменения обозначались буквенным суффиксом. Одним из примеров этого был HDMI версии 1.4c и т. Д. Эти незначительные изменения версии, возможно, должны были прояснить незначительный момент или включать небольшие тестовые изменения или дополнения.
Первоначальные версии HDMI были в серии HDMI версии 1.y.

Версия HDMI 1.0: Как видно из названия, HDMI 1.0 был первой выпущенной версией HDMI. Дата выпуска была 9 декабря 2002 года, и она включала в себя базовые возможности HDMI для интерфейса цифрового аудио / видео с одним кабелем.Формат для HDMI версии 1.0 использовал базовую концепцию DVI, но требовал, чтобы аудио и другие вспомогательные данные передавались во время интервалов гашения видеопотока.
Основные характеристики HDMI 1.0:
Первый выпуск стандарта HDMI.
Аудио и видео интерфейс, обеспечивающий передачу видео стандартного и высокого разрешения
Обеспечение до 8 каналов несжатого цифрового звука
Передача данных до 4.95 Гбит / с
Воспроизведение видео и аудио на стандартных дисках Blu-ray с полным разрешением

Версия 1.1 HDMI: HDMI 1.1 был выпущен 20 мая 2004 г.
Ключевые особенности HDMI 1.1 включают:
В этом выпуске добавлена поддержка высококачественного звука DVD.
HDMI версии 1.1 внес ряд небольших изменений в механические и электрические характеристики.
HDMI 1.1 представлял собой прямое обновление базовой спецификации, позволяющее передавать специальный высококачественный формат сигнала DVD-Audio от проигрывателя к принимающему устройству. Это аудиоформат высокого разрешения, а не тот, который обычно используется на обычных DVD-дисках, которые можно пересылать по системе 1.0.

HDMI Version 1.2: HDMI 1.1 был выпущен 8 августа 2005 г. и расширил привлекательность HDMI. Выпуск HDMI версии 1.2 был значительным скачком в технологии, представив ряд новых возможностей. Одна из целей заключалась в том, чтобы расширить привлекательность HDMI, не ограничиваясь только отраслями, связанными с телевизорами, и включить такие области, как рынок ПК, где VESA был новым стандартом. Также для универсальных DVD-плееров HDMI 1.2 предоставил возможность использования одного кабеля.
Некоторые из ключевых дополнений, представленных в выпуске HDMI 1.2, включают:
В HDMI версии 1.2 добавлен Direct Stream Digital, DSD, который позволяет передавать Super Audio CD, SACD, контент с количеством каналов до 8.
Обеспечивает возможность дисплеев HDMI 1.2 и более поздних версий для поддержки источников низкого напряжения, используемых в таких областях, как PCI Express, стандарт интерфейса дисплея, используемый во многих видеокартах ПК.
Представлен разъем HDMI типа A для приложений на базе ПК.
Добавлена возможность использования цветов YCbCr во многих системах бытовой электроники.
Благодаря всем этим представлениям HDMI 1.2 стал стремиться к тому, чтобы занять более широкую позицию в отрасли и расширить свою привлекательность.

HDMI Version 1.2a: Данные о выпуске этого небольшого обновления относятся к 14 декабря 2005 г., и в него добавлены функции Consumer Electronic Control (CEC), наборы команд и тесты соответствия CEC. Это были обновления, чтобы попытаться обеспечить совместимость различных производителей для всех возможностей устройств.
Полная спецификация для управления бытовой электроникой, функций, команд CEC и тестирования на соответствие. CEC дает возможность устройствам HDMI управлять друг другом при необходимости.Это означает, что пользователь может управлять несколькими устройствами с помощью одного портативного устройства дистанционного управления. Это может быть большим преимуществом с увеличением количества устройств, необходимых для некоторых систем, где каждой из них нужен собственный пульт.
Если не предусмотрено использование собственных сигналов DSD, то HDMI 1.2 или даже 1.1 во многих случаях будет работать так же хорошо.

HDMI Version 1.3: HDMI 1.3 был выпущен 22 июня 2006 г. и предоставил ряд новых возможностей.Многие в отрасли не одобрили версию HDMI, поскольку она представила большое количество возможностей, которые многим не нужны. ИТ, как правило, движут компании, продвигающие свои собственные возможности.
HDMI 1.3 увеличил полосу пропускания одиночного канала до 340 МГц, обеспечивая скорость передачи данных 10,2 Гбит / с.
Увеличено 8-битное цветовое разрешение до 10, 12 или 16 бит на канал. Это обеспечило возможность «Deep Color».
Обновлены возможности sRGB и YCbCr, чтобы включить xvYCC.
Представлен новый миниатюрный разъем HDMI Type C для портативных устройств.
Поддержка форматов Dolby TrueHD и DTS-HD Master Audio для внешнего декодирования.
В комплекте эквалайзер эталонного кабеля, позволяющий высокочастотным дисплеям повторно захватывать данные, ухудшенные по медному кабелю.

HDMI Version 1.3a: Это было относительно незначительное обновление, о чем свидетельствует номер версии. По сути, был добавлен ряд обновлений электрических кабелей, чтобы гарантировать, что кабели работают абсолютно надежно с увеличенными скоростями передачи данных.В дополнение к этому различные уточнения и добавление новых команд.
Соединительный кабель типа С и модификации раковины.
Различные аспекты характеристик кабеля, в том числе: рекомендации по оконечной нагрузке источника, устранение недорегулирования и ограничения максимального времени нарастания / спада, изменение пределов емкости CEC.
Уточнение диапазона квантования RGB-видео.
Изменения в командах, включая введение новых звуковых команд и восстановление команд управления таймером в новом формате.
Выпущена новая спецификация испытаний на соответствие.
Были и другие проблемы с HDMI 13b, 1.3b1, 1.3c, которые существенно добавили тестирование для различных аспектов, особенно новых аспектов HDMI версии 1.3.

HDMI Version 1.4: Это стандартное обновление было выпущено 28 мая 2009 г., и HDMI 1.4 оказался одним из основных обновлений с точки зрения удобства использования, добавив множество новых и полезных функций.
HDMI версии 1.4 добавлен канал HDMI Ethernet (HEC) для обеспечения соединения Ethernet со скоростью 100 Мбит / с между двумя устройствами, подключенными к HDMI, для обеспечения общего доступа к Интернету.
Добавлена поддержка форматов 3D-видео с определенными протоколами ввода и вывода.
Представлены новые форматы высокой четкости: разрешение 4K x 2K (3840 x 2160) при 24 Гц, 25 Гц и 30 Гц и 4096 x 2160 при 24 Гц.
Передача сигналов типа контента в реальном времени была введена, чтобы позволить телевизорам оптимизировать настройки изображения в соответствии с контентом.
Был добавлен канал возврата звука, что позволило телевизору с подключением HDMI со встроенным тюнером отправлять аудиоданные «восходящим потоком» в аудиосистему объемного звучания. Это устранило необходимость в отдельном аудиокабеле.
Добавлены дополнительные цветовые профили для цифровой фотографии и компьютерной графики: Adobe RGB, AdobeYCC601 и sYCC601.
Были представлены новые кабели и разъемы для поддержки видео и т. Д. В автомобильных приложениях.
Представлен новый разъем Micro HDMI для использования с небольшими устройствами, такими как мобильные телефоны и другие небольшие портативные устройства.
Некоторыми из особенностей HDMI версии 1.4, которые привлекают наибольшее внимание, были поддержка просмотра 3D, а также Ethernet через HDMI. Сегодня внимание к 3D уменьшилось, и эта функция, возможно, менее важна, чем была, но на самом деле версия HDMI 1.4 предоставила крупное обновление с новыми функциями.

HDMI Version 1.4a: HDMI 1.4a был относительно второстепенным обновлением версии, выпущенным 4 марта 2010 года. Он был сосредоточен на улучшениях технологии 3D-видео и откладывался от включения в HDMI 1.4 незавершенных решения, которые должна была принять индустрия вещания.
Эта версия HDMI включала формат вещания 3D, который не мог быть определен вовремя для первоначального выпуска HDMI версии 1.4.

Версия HDMI 1.4b: Эта версия HDMI 1.4 была выпущена 11 октября 2011 года и включала ряд незначительных изменений. Это было последнее обновление, предоставленное HDMI Licensing, LLC, поскольку будущие обновления были переданы HDMI Forum, отраслевому органу.
Наиболее важное изменение, добавленное в HDMI версии 1.4b, приведено ниже:
Эта версия HDMI предусматривала предоставление полного HD для обоих изображений, используемых для 3D-изображений, что позволяет использовать 3D-видео 1080p с частотой 120 Гц, то есть 1080p 60 Гц для каждое изображение дает общую частоту изображения 120 Гц.

Версия HDMI 2
HDMI 2 был первым обновлением, управляемым новым форумом HDMI. Ввиду того, что им управлял другой орган, номер версии был увеличен с 1 до 2, что отражает основное изменение.
HDMI Version 2.0: HDMI 2 был выпущен 4 сентября 2013 года и также назывался HDMI UHD. В этой версии HDMI было внесено несколько улучшений.
В HDMI версии 2.0 было включено несколько улучшений:
Полоса пропускания была увеличена, чтобы обеспечить передачу данных со скоростью 18 Гбит / с.
Обеспечивает возможность для видео UHD с уровнями разрешения до 4K при 50 или 60 Гц.
Разрешено использование кодировки 8b / 10b.
Допускается передача до 32 аудиоканалов.
Обеспечивает дискретизацию звука с частотой 1532 кГц.
Добавлена возможность доставки двойных видеопотоков нескольким пользователям на одном экране.
Обеспечивает одновременную доставку многопоточного звука до четырех пользователей.
Добавлена поддержка широкоугольного кинематографического видео с соотношением сторон 21: 9.

HDMI версии 2.0a: Это незначительное обновление для HDMI 2.0 было выпущено 8 апреля 2015 года. Поскольку это было относительно незначительное обновление, оно было выпущено только как альфа-обновление.
Основным улучшением, включенным в это обновление версии HDMI, было:
Обеспечена поддержка видео с расширенным динамическим диапазоном со статическими метаданными.

HDMI Version 2.0b: HDMI 2.0b был выпущен в марте 2016 года и предусматривал ряд новых улучшений стандарта:
Он добавил поддержку HDR-видео, как описано в CTA-861.G спецификация.
Он расширил сигнализацию статических метаданных, включив в нее гибридную логарифмическую гамму.
Дополнительная поддержка HDR-видео была предоставлена в дополнительном выпуске стандарта, выпущенном в декабре 2016 года.

HDMI Version 2.1: Он был запущен 28 ноября 2017 года и добавил поддержку более высоких разрешений и частоты обновления. Это было относительно крупное обновление, о чем свидетельствует переход с 2.0 на 2.1 по номеру ревизии.
Основные функции, добавленные в HDMI версии 2.1:
Добавлена поддержка разрешения 10k при 120 Гц.
Добавлена возможность указывать метаданные HDR покадрово или даже покадрово.
Display Stream Compression (DSC) 1.2 используется для видеоформатов выше 8K с субдискретизацией цветности 4: 2: 0.
Введение новой категории кабелей HDMI под названием 48G, позволяющей сертифицировать кабели для передачи новых более высоких скоростей передачи данных.

HDMI — это стандарт, который развивается для удовлетворения постоянно растущих потребностей аудио / видео индустрии. С момента своего первого появления как HDMI версии 1.0, HDMI улучшился с точки зрения поддержки и возможностей. Теперь он может поддерживать новейшие стандарты видео, а также включает в себя множество новых функций и возможностей.
HDMI доступен практически на всех новых телевизорах и сопутствующем телевизионном оборудовании. Он также все чаще используется для экранов дисплеев, включая компьютерные мониторы, где он присутствует вместе с другими интерфейсами, но все чаще используется.Многие другие устройства, включая проекторы и многие другие устройства, имеют встроенный HDMI.
Хотя многие функции в более поздних версиях HDMI не всегда могут быть применимы, всегда проверяется, является ли интерфейс HDMI в любом оборудовании последней версией или, по крайней мере, тем, который обеспечивает требуемые возможности.

Другие темы аудио и видео:
HDMI SCART Громкоговоритель Наушники и наушники Микрофоны УКВ FM радио Данные RDS Цифровое радио DVB телевидение
Вернуться в меню аудио / видео.. .
Лучшие кабели HDMI на 2021 год
Если вы планируете приобрести новую игровую консоль, телевизор, проигрыватель Blu-ray 4K или медиа-стример 4K HDR, вы можете убедиться, что сможете подключить все свои устройства, если добавите к своему устройству один или два кабеля HDMI. тележка.Цена не имеет ничего общего с тем, насколько хорошо кабель будет работать с вашим оборудованием, поэтому нет причин тратить много денег на кабели HDMI. Даже дешевые устройства могут передавать сигналы 4K HDR.
Верно, даже с Xbox Series X, PlayStation 5 и даже с проигрывателем Blu-ray 4K вам, вероятно, не придется тратить больше примерно 1 доллара на фут. Настоящий вопрос в том, нужен ли вам вообще новый кабель HDMI? Скорее всего, ваши нынешние кабели будут работать с любым новым оборудованием, которое вы покупаете. Но если они этого не делают или вы хотите убедиться, что они будут, вот несколько кабелей, которые мы рекомендуем.
Джеффри Моррисон / CNET
Оставайтесь с нами
Подпишитесь на новостную рассылку CNET TV, Streaming and Audio, чтобы получать самые лучшие репортажи о домашних развлечениях.
Еще раз повторю: дешевые кабели HDMI прекрасно подходят даже для самого дорогого года. Цена не имеет ничего общего с качеством изображения или звука. Пока кабель может передавать желаемое разрешение, он будет выглядеть так же, как любой другой кабель, который может передавать желаемое разрешение, независимо от цены.Вот наши фавориты.
Подробнее: Лучшие 4K-телевизоры на 2021 год
Рекомендации по кабелю (6 футов): AmazonBasics или Monoprice
Я использовал 6-футовые (1,8-метровые) кабели в качестве примера для определения цены, но, конечно, есть более длинные и более короткие варианты. Вы можете сэкономить деньги, купив более короткие кабели, но убедитесь, что они достаточно длинные, чтобы вы могли разместить свое оборудование там, где хотите. Измерьте дважды, купите один раз, если хотите.
Amazon
Кабели с маркировкой «Premium Certified» рассчитаны на работу с самыми высокими разрешениями и частотой кадров.Кабелю не нужна эта этикетка, но ее наличие обеспечивает определенный уровень совместимости. Поэтому, если вы хотите быть абсолютно уверены, что ваш кабель может обрабатывать 4K со скоростью 120 кадров в секунду с вашей новой PS5 или Xbox Series X, это самый простой способ сделать это. К счастью, сертифицированные кабели премиум-класса не представляют большой надбавки к цене. Эти кабели AmazonBasics, например, всего на несколько долларов больше, чем несертифицированные версии.
Доступны 3-, 6-, 10- и 15-футовые версии.
Моноцена
Monoprice, самый известный из дешевых брендов HDMI, предлагает на выбор десятки вариантов, в том числе Monoprice Select Series.Связанный кабель имеет «Премиум-сертификат».
Monoprice — одни из самых дешевых кабелей с сертификатом Premium Certified. У него также есть более длинные и более толстые версии. И, как и на Amazon, есть пожизненная гарантия.
Почему эти две марки считаются лучшими кабелями HDMI? Потому что они самые дешевые, которым мы доверяем, и на них есть отличные гарантии.
Мы специально не рассматриваем кабели HDMI здесь, в CNET, но в нашей лаборатории тестирования телевизоров мы уже много лет используем недорогие кабели от Amazon и Monoprice.Все они безупречно передавали сотни часов видео в формате 4K и HDR, с гораздо большим количеством подключений и отключений, чем обычные кабели. Ни один из них не отказал с совместимыми устройствами.
Есть более дешевые варианты, но, судя по нашему собственному опыту, эти два имеют отличные отзывы пользователей и уже много лет продают кабели HDMI. Они также рассчитаны на пропускную способность для обработки контента 4K и HDR. Это часто обозначается как «18 Гбит / с», имея в виду возможную полосу пропускания в гигабитах в секунду для HDMI 2.0 (подробности о HDMI 2.1 см. Ниже).
Другие варианты
Возможно, вам по какой-то причине не нужен шнур Monoprice или Amazon HDMI. Мы проверили несколько других крупных розничных продавцов и нашли понравившиеся кабели от каждого из них. Вот они.
На торговой площадке Walmart есть десятки кабелей HDMI.Из тех, которые компания, кажется, продает сама, о чем свидетельствует тег «Free Pickup», Tripp Lite, указанный здесь, утверждает, что в одном месте скорость передачи данных составляет 18 Гбит / с. Если вы покопаетесь в деталях, то обнаружите, что на него действует пожизненная гарантия. Я не вижу смысла покупать этот кабель через Amazon или Monoprice, но это вариант.
Выбор обычных кабелей HDMI у
Target весьма невелик, большинство из них не в состоянии справиться с полной пропускной способностью 4K HDR.Единственным исключением является 4-футовый кабель Philips, который на момент печати является относительно дешевым. И, возможно, у вас есть подарочная карта Target, и не на что лучше ее потратить. Они говорят, что он рассчитан только на 10,2 Гбит / с, поэтому, если вам лучше выбрать один из других вариантов, здесь.
Лучшая покупка
Большинство предложений Best Buy по кабелю невероятно дорогие.Например, он оснащен 6-футовым 7-дюймовым кабелем за 170 долларов. Но некоторые из его предложений неплохие. Этот 6-футовый HDMI-кабель Dynex ultra HD поддерживает скорость до 18 Гбит / с.
На него распространяется только 90-дневная гарантия, так что приведенные выше варианты, вероятно, лучше.
Вам действительно нужны новые кабели?

Как мы упоминали выше, то, что вы получаете новый телевизор, не обязательно означает, что вам нужны новые кабели HDMI, даже если вы переходите на что-то с 4K и HDR.На небольших расстояниях, скажем, менее 6 футов, почти любой недавний «высокоскоростной кабель HDMI» должен работать нормально. «Высокая скорость» — это рейтинг, используемый компаниями HDMI для обозначения кабелей, которые имеют пропускную способность для обработки видео с разрешением 1080p и выше.
Пропускную способность можно представить себе как трубу. Вы должны иметь возможность пропускать через трубу много «воды» с контентом 4K и HDR. Кабель должен быть достаточно большим, чтобы справиться со всем этим.
К сожалению, просто взглянув на кабель, невозможно определить, является ли он высокоскоростным кабелем HDMI, способным обрабатывать поток данных, необходимых для контента 4K и HDR.Даже если на куртке написано High Speed, это не на 100% полезно. Кабель можно считать «высокоскоростным кабелем HDMI», если он передает разрешение 1080p, но его недостаточно для обработки 4K. Единственный способ убедиться, что он работает как высокоскоростной HDMI, — это протестировать его.
Хорошо, что если работает, то работает. Например, если вы отправляете сигнал 4K HDR со своего проигрывателя Blu-ray 4K на телевизор 4K HDR, и телевизор показывает сигнал 4K HDR, все готово. Невозможно получить изображение лучше с помощью другого кабеля HDMI 4K.Технология работает не так.
Есть только два «провала» с кабелем HDMI. Скорее всего, вы вообще не получите никакого сигнала: пустой или мигающий экран. Во-первых, убедитесь, что все подключено правильно и все настройки вашего устройства HDMI верны.
Крупным планом вид сбоя кабеля HDMI, известного как искры.
Джеффри Моррисон / CNET
Единственный другой режим «отказа» кабелей HDMI — это искры.Это похоже на снег на экране. Он может быть достаточно тяжелым, чтобы выглядеть статичным, как старый телевизор, настроенный на мертвый канал, или это могут быть случайные, но регулярные вспышки белых пикселей. Это означает, что вам понадобятся новые кабели.
Если телевизор принимает то же разрешение, что вы его отправляете (например, телевизор говорит, что это 4K HDR, когда вы отправляете 4K HDR), все готово. Другой кабель не сделает это изображение резче, ярче или чем-то еще.
Также помните, что если один шаг в вашей цепочке не является 4K HDR, ничто не является.Например, если вы подключите проигрыватель дисков Blu-ray 4K к старой звуковой панели, а затем к телевизору 4K, вы не сможете получить сигнал 4K на телевизор. Кроме того, некоторые телевизоры имеют только один или два входа HDMI, совместимых с HDMI 2.1. Для этого также обратитесь к руководству по эксплуатации.
А как насчет HDMI 2.1?
Последняя версия HDMI называется 2.1. Это огромный шаг вперед с точки зрения пропускной способности, способной поддерживать разрешение до 8K и выше. Есть также новые кабели, называемые Ultra High Speed, но если вы не покупаете телевизор 8K, они вам не нужны.На самом деле, даже если вы покупаете телевизор 8K, они, вероятно, вам не нужны.
Для получения дополнительной информации см. HDMI 2.1: что вам нужно знать.
Более длинные кабели?
Подавляющему большинству из вас потребуется только кабель HDMI длиной несколько футов / метров для подключения телевизора к ближайшей приставке кабельного / спутникового телевидения, видеостримеру, проигрывателю 4K Blu-ray или игровой консоли. Некоторые из вас, однако, ищут чего-то более длительного. Необходимо учитывать множество переменных, которые мы обсудим, поэтому у нас нет простого выбора.
В общем, для длинного кабеля HDMI гораздо важнее качество сборки и материалов, чем для короткого. На высоте более 15 футов гораздо больше шансов, что посредственный кабель не будет работать или не будет работать с желаемым разрешением. Это все еще не означает, что вам нужно тратить целое состояние на длинный кабель, существует множество вариантов примерно по той же цене за фут, что и упомянутые выше. Это означает, что безымянные кабели с меньшей вероятностью будут работать.
Другими словами, плохо сделанный 3-футовый кабель, вероятно, подойдет для большинства людей, а плохо сделанный 15-футовый кабель, вероятно, не подойдет.Выбирая любое долгосрочное решение, которое вы рассматриваете, убедитесь, что оно поддерживает 4K / 60, HDR и т. Д. Многие варианты не могут. Следует учитывать три технологии:
Активный: В активный кабель HDMI встроен небольшой чип, который потребляет немного энергии от разъема HDMI устройства и использует его для усиления сигнала HDMI. Эти кабели стоят немного дороже, но с большей вероятностью подойдут. Длинный пассивный кабель может вам подойти, а может и нет. Это зависит от вашего снаряжения.Поскольку они не намного дороже, их стоит рассмотреть в долгосрочной перспективе.
Оптический: Несмотря на то, что технология похожа на аудиоинтерфейс старой школы, оптический интерфейс HDMI обеспечивает гораздо большую пропускную способность. Он также способен преодолевать гораздо большие расстояния. Легко найти варианты, которые превышают 330 футов. Цены радикально упали за последние несколько лет, и варианты доступны по аналогичной цене за фут, что и традиционные медные кабели. Большинству даже не требуется внешний источник питания.Они работают и выглядят как тонкий кабель HDMI.
Беспроводная связь: Вы также можете полностью отказаться от кабелей и просто перейти на беспроводную связь. Однако это не так просто, как кажется. Здесь слишком много соображений, но следует помнить о нескольких вещах: 1) они будут стоить больше, чем кабели; 2) Опции 4K часто работают только в комнате и могут быть заблокированы чем угодно, включая дверцы шкафов и даже людей. Хотя кажется, что в эпоху почти повсеместного распространения Wi-Fi беспроводная связь должна быть простой для нескольких устройств, это не так.Если вы обдумываете это, обязательно изучите перед покупкой.
Что случилось с AmazonBasics?
В сентябре статья CNN привлекла внимание к ряду собственных продуктов Amazon, которые загорелись. Маловероятно, что кабель HDMI сам по себе вызовет пожар, поскольку соединение HDMI имеет низкое напряжение. Как и любой медный кабель, напряжение может передаваться по кабелю , но это проблема с источником, дисплеем или, возможно, молнией, поражающей ваш дом.Как бы то ни было, из 60 380 отзывов на кабель HDMI AmazonBasics только в одном упоминается огонь. Однако пожара в этом случае не было: телеграмма рецензента расплавилась по неизвестным причинам.
Мы не думаем, что отчет CNN является причиной отклонения AV-кабелей AmazonBasics, но если вам не нравится эта идея, здесь перечислены другие варианты, включая Monoprice, который у нас был в наших лабораториях и дома. годами.
Связанные мысли
Есть, конечно, много других вариантов кабеля.
Если вы хотите продолжить поиски лучшего предложения, убедитесь, что рассматриваемый кабель либо сертифицирован премиум-класса, может работать с разрешением 4K / 60, либо может работать с полосой пропускания 18 Гбит / с. И это дополнительный бонус, если у него отличная гарантия, такая как кабели Amazon или Monoprice.
Имейте в виду, что не существует такой вещи, как «версии» кабеля HDMI. То есть кабеля «HDMI 2.0» не существует. Номера версий относятся к физическим соединениям в вашем телевизоре, ресивере или звуковой панели. Таким образом, ваш телевизор и проигрыватель Blu-ray 4K должны иметь HDMI 2.0 для просмотра HDR-контента, но кабелю, соединяющему их, все равно. Это просто дурацкая трубка.
Пока этот канал «достаточно большой», то есть имеет достаточную пропускную способность, все будет в порядке. Упомянутые здесь 18 Гбит / с были связаны со спецификацией HDMI 2.0, поэтому, если кабель заявляет об этом, он, вероятно, создан для обработки дополнительных данных, которые могут предоставить соединения HDMI 2.0. Новые сверхвысокоскоростные кабели способны передавать данные со скоростью 48 Гбит / с, но это намного больше, чем может передать любой текущий источник.
Наконец, если вы хотите пропустить кабели через стену, убедитесь, что у вас есть кабели HDMI, специально предназначенные для этого. Проверьте свои местные строительные нормы и правила на предмет необходимой спецификации HDMI.
Другие предметы домашнего обихода
Первоначально публиковалось ранее и периодически обновлялось.
Помимо освещения телевидения и других технологий отображения, Джефф проводит фототуры по интересным музеям и местам по всему миру, включая атомные подводные лодки, огромные авианосцы, средневековые замки, кладбища самолетов и многое другое.
За его подвигами можно следить в Instagram и YouTube, а также в его блоге о путешествиях BaldNomad. Он также написал бестселлер о подводных лодках размером с город и сиквел.
Все, что вам нужно знать о типах кабелей HDMI
Кабели HDMI — это основной способ подключения устройств к телевизору или домашнему кинотеатру. Кабели HDMI могут передавать видео, аудио и ограниченные управляющие сигналы.
Где можно найти кабельные соединения HDMI
К устройствам, которые могут иметь соединения HDMI, относятся:
Телевизоры, видеопроекторы и мониторы ПК.
DVD, Blu-ray и Ultra HD плееры.
Кабельные / спутниковые приставки и видеорегистраторы.
Ресиверы для домашнего кинотеатра.
Медиа-стримеры.
Игровые приставки.
ПК и ноутбуков.
Выберите цифровые фотоаппараты, видеокамеры и смартфоны.
Onkyo США
Типы кабелей HDMI
Кабели HDMI предоставляют разные возможности в зависимости от скорости передачи сигнала (полосы пропускания) и версии HDMI, с которой связаны кабели.
Вот типы кабелей HDMI:
Стандартный кабель HDMI : Эти кабели предназначены для стандартных разрешений HDTV, кабельного и спутникового телевидения (до 720p и 1080i) с пропускной способностью до 5 Гбит / с. Он оптимизирован для версий HDMI от 1.0 до 1.2a.
Стандартный автомобильный кабель HDMI : Этот тип кабеля имеет те же возможности, что и стандартный кабель HDMI, но используется для подключения портативных или автомобильных DVD-плееров и других устройств к автомобильным видеодисплеям.Предусмотрено дополнительное экранирование для подавления помех от других электрических систем и проводки автомобиля.
Высокоскоростной кабель HDMI : Этот тип кабеля предназначен для работы с разрешениями видео 1080p и 4K (30 Гц), а также для поддержки 3D и Deep Color. Поддерживаются скорости передачи данных до 10 Гбит / с. Он оптимизирован для версий HDMI от 1.3 до 1.4a.
Высокоскоростной автомобильный кабель HDMI : Этот тип поддерживает те же функции, что и высокоскоростные кабели HDMI, но оптимизирован для использования в автомобилях.
Высокоскоростной кабель HDMI премиум-класса : Этот тип кабеля разработан для надежной передачи видео с разрешением 4K / UltraHD, включая 4K / 60 Гц, HDR и расширенный цветовой диапазон. Поддержка пропускной способности кабеля составляет 18 Гбит / с и оптимизирована для HDMI версий 2.0 / a / b.
Сверхскоростной кабель HDMI : этот тип кабеля включает в себя все возможности других кабелей с добавленной поддержкой видео 8K с HDR и даже разрешением 10k. Он поддерживает полосу пропускания до 48 Гбит / с (скорость передачи) и менее подвержен EMI (электромагнитным помехам), вызываемым некоторыми беспроводными устройствами.Этот тип кабеля оптимизирован для HDMI версии 2.1.
HDMI.org
Кабели HDMI со встроенным Ethernet : Существуют также стандартные, высокоскоростные, высокоскоростные и сверхвысокоскоростные кабели HDMI, которые могут поддерживать дополнительный канал HDMI Ethernet (HEC). Эти кабели позволяют нескольким устройствам, подключенным через HDMI, совместно использовать одно традиционное соединение Ethernet с широкополосным маршрутизатором со скоростью до 100 Мбит / с. Однако эта функция обычно не реализована на устройствах.
HDMI.org
Типы разъемов HDMI
Помимо кабелей, существует четыре типа концевых разъемов HDMI в зависимости от области применения.
Стандартный размер (тип A) : Кабель HDMI с разъемом обычного размера обычно используется для подключения исходных устройств, таких как проигрыватели DVD / Blu-ray / Ultra HD, компьютеры, мультимедийные стримеры, кабельные / спутниковые приставки и от игровых приставок до телевизоров, видеопроекторов и ресиверов домашнего кинотеатра.
Кабели Accell
Миниатюрный размер (тип C) : Кабели HDMI с мини-разъемами используются на цифровых зеркальных фотокамерах и планшетах стандартного размера.Конец, который подключается к камере или планшету, — это мини-разъем HDMI. Другой конец кабеля — это разъем стандартного размера, который подключается к телевизору, монитору ПК или видеопроектору.
Кабели Accell
Micro Size (Type D) : Micro HDMI используется на небольших портативных устройствах, таких как цифровые камеры, смартфоны и небольшие планшеты. Кабель micro HDMI имеет на одном конце разъем micro, а на другом — разъем HDMI стандартного размера.
Кабели Accell
Автомобиль (тип E) : есть специальный разъем для автомобильных кабелей HDMI.
Amazon
Объединение HDMI с некоторыми соединениями без HDMI
HDMI также можно использовать в сочетании с другими типами подключений. Например, есть переходники и кабели HDMI / DVI, HDMI / Display Port, HDMI / USB-C и HDMI / MHL, если вам потребуются эти опции.
Дополнительные характеристики кабеля HDMI, которые следует учитывать
Кабели HDMI могут также включать дополнительные функции, предназначенные для улучшения передачи сигнала между устройствами.
Пассивный кабель HDMI : Большинство кабелей HDMI пассивны.Это означает, что один конец подключается к источнику, а другой к приемнику домашнего кинотеатра или видеодисплею, и сигнал передается. Кабель также является двунаправленным, что означает, что вы можете подключить любой конец к входу или выходу HDMI. Пассивные кабели HDMI должны обеспечивать стабильный сигнал на длине до 15 футов.
Активный (усиленный) кабель HDMI : Кабель HDMI большей длины может потребовать дополнительного усиления для передачи стабильного сигнала. Активные кабели HDMI содержат схему усиления внутри одной из соединительных головок.В большинстве случаев питание осуществляется изнутри. Однако вы можете найти активный кабель, который соединяет внешний источник питания с помощью небольшого кабеля, который соединяет один из концов разъема HDMI с источником питания USB или адаптером переменного тока.
Оптический кабель HDMI : Подобно цифровым оптическим аудиосоединениям, оптические кабели HDMI передают сигналы по оптоволоконному кабелю, в данном случае как видео, так и аудио. Оптические кабели HDMI имеют те же типы разъемов, что и другие кабели HDMI.Оптический кабель HDMI можно сделать очень тонким. Он может передавать стабильные сигналы на большее расстояние, чем другие кабели HDMI, без необходимости во внешнем питании.
Активный и Оптический HDMI-кабели являются направленными. Это означает, что один конец помечен как источник или 1, а другой конец — как TV или 2. Для работы кабель должен быть подключен в правильном направлении.
Есть и другие способы передачи сигнала HDMI на большие расстояния с использованием как проводных, так и беспроводных решений.
Советы по покупке кабеля HDMI
При покупке кабеля HDMI помните о следующих советах:
Купите кабели с подходящим разъемом для ваших устройств.
Купите кабель нужной длины. Не покупайте слишком длинный кабель и убедитесь, что он не такой короткий, чтобы вы не смогли сдвинуть компоненты достаточно, чтобы обеспечить легкий доступ для подключения.
Не платите больше, чем нужно. Не платите 100 долларов и более за 6-футовый кабель HDMI. Цена не всегда отражает качество кабеля HDMI. Кроме того, не покупайте кабели плохого качества. Если на упаковке имеется официальный логотип сертификации, кабель будет работать в соответствии с другими перечисленными спецификациями.Есть качественные кабели HDMI по цене от 10 долларов за 6 футов. Если вы покупаете онлайн, перейдите на сайт с хорошей репутацией, например Amazon, Accell, Monoprice или CablestoGo.
Кабели
Premium High и Ultra Hi-Speed будут стоить дороже.
Лицензирование HDMI
Приобретите кабели HDMI, поддерживающие возможности ваших устройств. Например, если у вас есть 4K-телевизор / видеопроектор, ресивер для домашнего кинотеатра и проигрыватель Blu-ray Ultra HD или потоковый проигрыватель, убедитесь, что кабели HDMI, используемые между этими устройствами, являются высокоскоростными кабелями премиум-класса.
Знайте, что делать, если у вас возникнут проблемы с подключением HDMI.
Вы можете использовать старые компоненты HDMI с новыми компонентами. Если вы это сделаете, вы не сможете получить доступ к новым функциям HDMI, в зависимости от того, что производитель решит включить в конкретный продукт.
Спасибо, что сообщили нам!
Расскажите почему!
Другой Недостаточно подробностей Сложно понять
Различия между версиями HDMI 1.1, 1.2, 1.3a, 1.4 и 2.0?
HDMI 1.1:
— Поддержка DVD Audio.
HDMI 1.2:
— Добавляет функции и возможности, повышающие привлекательность HDMI для использования как в сфере бытовой техники, так и в сфере ПК. В частности, функции и модификации для HDMI 1.2 включают: Поддержка формата One Bit Audio, такого как DSD (Direct Stream Digital) Super Audio CD, изменения, обеспечивающие лучшую поддержку для нынешних и будущих ПК с выходами HDMI, в том числе: доступность широко используемых -используемый разъем HDMI типа A для источников и дисплеев ПК с полной поддержкой видеоформатов ПК, возможностью для источников ПК использовать собственное цветовое пространство RGB, сохраняя при этом возможность поддержки цветового пространства YCbCr CE, требование для HDMI 1.2 и более поздних версий для поддержки будущих источников низкого напряжения (т. Е. Со связью по переменному току), например, основанных на технологии ввода-вывода PCI Express. HDMI 1.2a -Consumer Electronic Control (CEC) функции и наборы команд, а также тесты на соответствие CEC теперь полностью определены.
— Создание версии 1.2a Спецификации испытаний на соответствие HDMI (CTS), которая включает Приложение CEC. HDMI CTS 1.2a был обновлен для обеспечения технического соответствия спецификации HDMI 1.2a, а также недавно выпущенной спецификации HDMI 1.2. Примечательно, что CTS 1.2a содержит дополнительные требования к тестированию кабелей и разъемов и требованиям авторизованного центра тестирования (ATC). В частности, согласно CTS 1.2a, Усыновитель должен предоставить для тестирования в УВД любой новый кабель HDMI, длина которого превышает длину ранее протестированных кабелей. Кроме того, HDMI Licensing, LLC будет вести список одобренных разъемов. Чтобы устройство прошло тестирование CTS 1.2a в ATC, все разъемы на таком устройстве должны быть указаны в списке утвержденных разъемов. Чтобы добавить разъем в этот список, поставщик должен предоставить в ATC или HDMI Licensing, LLC полные и пройденные результаты тестирования.
HDMI 1.3 / 1.3a:
— Более высокая скорость: HDMI 1.3 увеличивает свою одноканальную полосу пропускания до 340 МГц (10,2 Гбит / с) для поддержки требований будущих устройств отображения HD, таких как более высокое разрешение, Deep Color и высокая частота кадров. Кроме того, в спецификацию HDMI 1.3 встроена техническая основа, которая позволит будущим версиям HDMI достигать значительно более высоких скоростей.
-Deep Color: HDMI 1.3 поддерживает 10-битную, 12-битную и 16-битную (RGB или YCbCr) глубину цвета, по сравнению с 8-битной глубиной в предыдущих версиях спецификации HDMI, для потрясающего рендеринга более одного миллиарда цветов в беспрецедентных подробностях.
-Шире цветовое пространство: HDMI 1.3 добавляет поддержку «xvColor ™» (это название потребителя, описывающее цветовой стандарт IEC 61966-2-4 xvYCC), который снимает текущие ограничения цветового пространства и позволяет отображать любой цвет, видимый человеческий глаз.
— Новый мини-разъем: для небольших портативных устройств, таких как HD-видеокамеры и фотоаппараты, требующих беспрепятственного подключения к HDTV, HDMI 1.3 предлагает новый вариант разъема меньшего форм-фактора.
-Lip Sync: поскольку устройства бытовой электроники используют все более сложную цифровую обработку сигналов для повышения четкости и детализации контента, синхронизация видео и звука в пользовательских устройствах стала более сложной задачей и потенциально может потребовать сложных настроек конечного пользователя.HDMI 1.3 включает в себя возможности автоматической синхронизации звука, которые позволяют устройствам выполнять эту синхронизацию автоматически с полной точностью.
-Новые аудиоформаты HD без потерь: в дополнение к текущей способности HDMI поддерживать широкополосный несжатый цифровой звук и все доступные в настоящее время сжатые форматы (такие как Dolby® Digital и DTS®), HDMI 1.3 добавляет дополнительную поддержку для нового сжатого цифрового звука без потерь. аудиоформаты Dolby TrueHD и DTS-HD Master Audio ™.
HDMI 1.4 / 1.4a:
— HDMI Ethernet Channel: спецификация HDMI 1.4 добавляет канал данных к HDMI-соединению, обеспечивая высокоскоростную двунаправленную связь. Подключенные устройства, которые включают эту функцию, могут отправлять и получать данные через Ethernet со скоростью 100 Мбит / с, что делает их мгновенно готовыми к работе с любым IP-приложением. Канал HDMI Ethernet позволяет устройствам HDMI с подключением к Интернету совместно использовать подключение к Интернету через канал HDMI без необходимости в отдельном кабеле Ethernet. Он также предоставляет платформу подключения, которая позволит компонентам с поддержкой HDMI обмениваться контентом между устройствами.* В настоящее время не реализовано на устройствах Denon
— Обратный аудиоканал: новейшая спецификация добавляет аудиоканал, который сокращает количество кабелей, необходимых для доставки аудиосигнала «вверх по потоку» от телевизора к аудио / видео ресиверу для обработки и воспроизведения. В случаях, когда телевизор оснащен внутренним источником контента, например встроенным тюнером или DVD-плеером, Audio Return Channel позволяет телевизору отправлять аудиоданные в восходящий поток на A / V-ресивер через кабель HDMI, устраняя необходимость в дополнительный кабель.
-3D: версия спецификации 1.4 определяет общие форматы 3D и разрешения для устройств с поддержкой HDMI, что позволяет играть в 3D-игры и другие приложения для 3D-видео. Спецификация стандартизирует входную / выходную часть домашней 3D-системы, обеспечивая 3D-разрешение вплоть до двухпотокового 1080p.
Поддержка разрешения
-4K: новая спецификация позволяет устройствам HDMI поддерживать чрезвычайно высокое разрешение HD, что в четыре раза превышает разрешение устройства 1080p. Поддержка 4K позволяет интерфейсу HDMI передавать цифровой контент с тем же разрешением, что и современные системы цифрового кино, используемые во многих кинотеатрах.
-Расширенная поддержка цветовых пространств HDMI теперь поддерживает цветовые пространства, разработанные специально для цифровых фотоаппаратов, что обеспечивает более точную цветопередачу при просмотре цифровых фотографий. Поддерживая sYCC601, Adobe®RGB и Adobe®YCC601, устройства отображения HDMI способны отображать более точные, естественные цвета при подключении к цифровой камере.
-HDMI Micro Connector: (Тип D) HDMI Micro Connector — это 19-контактный разъем HDMI значительно меньшего размера, поддерживающий разрешение до 1080p для портативных устройств, таких как сотовые телефоны, портативные медиаплееры и цифровые камеры.Этот новый разъем примерно на 50% меньше размера существующего разъема HDMI Mini.
— Автомобильная система подключения: (Тип E) Автомобильная система подключения — это кабельная система, разработанная для использования в транспортных средствах для распределения HD-контента. Спецификация HDMI 1.4 представляет собой решение, разработанное для соответствия жестким требованиям и экологическим проблемам, которые обычно встречаются в автомобилях, таким как нагрев, вибрация и шум. Используя автомобильную систему подключения, производители автомобилей теперь имеют жизнеспособное решение для распространения HD-контента в автомобиле.
HDMI 2.0
HDMI 2.0, называемый некоторыми производителями как HDMI UHD, был выпущен 4 сентября 2013 года.
HDMI 2.0 увеличивает максимальную пропускную способность TMDS на канал с 3,4 Гбит / с до 6 Гбит / с, что обеспечивает максимальную общую пропускную способность TMDS в размере 18 Гбит / с. Это позволяет HDMI 2.0 поддерживать разрешение 4K со скоростью 60 кадров в секунду (fps).
Другие особенности HDMI 2.0 включают опции Rec. 2020, Dual View, субдискретизация цветности 4: 2: 0, 3D-форматы 25 кадров в секунду, до 32 каналов звука, звук до 1536 кГц (например, 7.1 канал 192 кГц), до 4 аудиопотоков, соотношение сторон 21: 9, аудиостандарты HE-AAC и DRA, динамическая автоматическая синхронизация губ, улучшенные возможности 3D и дополнительные функции CEC.
HDMI 2.0a был выпущен 8 апреля 2015 года и добавил поддержку видео с высоким динамическим диапазоном (HDR).
Версии кабеля HDMI, ограничения
В этом месяце мы попытаемся решить некоторые проблемы, связанные с HDMI. HDMI расшифровывается как High Definition Multimedia Interface. Относительно новая технология, HDMI был разработан для передачи несжатых цифровых сигналов потребителю. рынки домашних кинотеатров и компьютеров.Одним из преимуществ HDMI является его способность для передачи аудио и видео по одному кабелю. Это экономит место и помогает облегчить беспорядок, обнаруженный за некоторыми установками домашнего кинотеатра. Кабели HDMI также подходят для ПК. и компоненты домашнего кинотеатра одинаковы, поэтому нет необходимости в конвертер, чтобы эти устройства хорошо работали вместе. HDMI также позволяет многое более высокое разрешение, чем у предыдущих кабелей; и выше 1440p.
Кабель HDMI
HDMI был создан в 2002 году группой компаний, занимающихся электроникой, в том числе Hitachi, Sony и Toshiba.Сегодня компания HDMI Licensing, LLC является лицензирующим агентом. поручено администрировать лицензирование спецификации HDMI, а также продвижение и пересмотр стандарта HDMI. Поскольку спецификация HDMI была впервые выпущенный, основатели внесли несколько исправлений и улучшений в стандарт HDMI. Эти изменения открыли новые возможности. театральные и компьютерные устройства, но они также внесли много путаницы. К справа — таблица с описанием различных версий реализованного HDMI. с годами.Как видите, версия 1.3 принесла самые большие изменения, но это также пересмотр, который, кажется, всех сбивает с толку. Мы будем Теперь рассмотрим некоторые изменения и дополнения, найденные в версии 1.3. стандарт и попытайтесь облегчить некоторую путаницу.
Версии HDMI
Версия 1.0 Исходная спецификация создана в 2002 году.
Версия 1.1 Выпущено в мае 2004 г.
Реализована поддержка аудио в формате DVD.
Версия 1.2 Выпущено в августе 2005 г.
Добавлена улучшенная поддержка использования HDMI на ПК с выходами HDMI. Также добавлена поддержка для видеокарт с низким напряжением, таких как карты PCI-express.
Версия 1.2a Выпущено в декабре 2005 г.
Хотя эта версия добавила несколько новых функций, ни одна из них не повлияла на потребитель.Большинство изменений было внесено в требования к испытаниям и сертификации.
Версия 1.3 Выпущено в июне 2006 г.
Эта версия содержит самые большие изменения, влияющие на потребителя. Скорость кабеля было самым большим из этих изменений. Предыдущие версии были способны 4,95 Гбит / с. Версия 1.3 подскочила до 10,2 Гбит / с. Что это, по сути, делает позволяет передавать больший объем информации по кабелю за один время.Это позволяет кабелю поддерживать другие функции, добавленные в версию 1.3, включая глубокий цвет, синхронизация губ, звук без потерь, а также более высокая частота обновления экрана. В дополнение ко всем этим функциям, версия 1.3 представила разъем mini-HDMI. реализовано на некоторых новых цифровых фотоаппаратах и видеокамерах.
Версии 1.3a / 1.3b Эти незначительные изменения, относящиеся к производству или проблемы с тестированием и не повлияли напрямую на потребителя.
Глубокий цвет:
Предыдущие версии HDMI поддерживали 8 бит цвета на канал (есть 3 цветовые каналы: красный, зеленый, синий), а версия 1.3 функции поддержки до до 16-битного цвета на канал. Что это значит? Это означает гораздо больший цветовой спектр, из которого будет рисоваться видео. 8-битный цвет эквивалентен 17 миллионов цветов, в то время как 16-битный цвет эквивалентен примерно 280 триллионам цвета! Это помогает устранить полосы на изображении на экране. Чем больше цветов доступный, более плавный и более живой, как переход от светлой части к будет темная часть изображения. Хотя поддержка этого встроена в кабель, может пройти много времени, прежде чем какое-либо устройство в полной мере использует эта особенность.
Аудио
Все версии HDMI поддерживают 8 каналов звука PCM с частотой 192 кГц, 24 бита на каждый. образец. PCM расшифровывается как Pulse Code Modulation и представляет собой сжатый аудиоформат. способен декодировать новые Dolby True HD, Dolby Digital Plus и DTS-HD Мастер аудио форматов. Это те же форматы, которые используются в вашем местном фильме. театры. HDMI версии 1.3 добавляет к этой функции звук «без потерь». Когда вы сжимаете звук, вы неизбежно теряете биты данных здесь и там.С развитием аудио без потерь сжатый звук полностью теряет ничего, что обеспечивает максимально чистый звук.
Помимо звука без потерь, в версии 1.3 появилась новая функция Lip Sync. помогает синхронизировать аудио- и видеодорожки во время воспроизведения. Чем больше чем сложнее становится цифровой видеосигнал, тем больше звуковая дорожка оторваться от видео. Lip Sync полностью решает эту проблему.
Система бытового электронного управления (CEC)
Думайте об этом как о возможности использовать один видеокомпонент как универсальный пульт дистанционного управления для остальной части вашего домашнего кинотеатра.Это мощный возможность, которую производители устройств только начали внедрять. Например, если у вас есть проигрыватель Blu-ray, HD-ресивер и HDTV, все это есть возможности CEC, тогда вы можете нажать кнопку воспроизведения на blu-ray, и он включите ресивер и телевизор, установите их на соответствующие входы / выходы и установить максимальное разрешение и звук. Все одним нажатием кнопки. Ты мог бы даже доступ к меню Blu-ray с пульта ДУ телевизора или наоборот. Устройства в будущее обязательно начнет использовать эту функцию.
Стандарт HDMI
и мини-разъемы
Категория 1 и категория 2
Чтобы сделать ситуацию более запутанной, теперь для HDMI есть две основные категории. кабели:
Категория 1 (стандартный кабель): поддерживает скорость до 4,95 Гбит / с и разрешение до 1080i.
Категория 2 (высокоскоростной кабель): поддерживает скорость до 10,2 Гбит / с. Эти скорости способны поддерживать более высокие разрешения, такие как 1080p, а также глубокие цвет и более высокая частота обновления.
Лучший способ понять две категории кабелей HDMI — это подумать о «Версия 1.3» как прорыв в технологии. Новая версия позволяет построить кабель для поддержки всех модных функций и высоких скорости, вызванные версией 1.3. Это не значит, что каждый Кабель «1,3» использует преимущества этих функций, а не технологии и спецификации теперь есть, если они необходимы. Это важная причина, по которой основатели HDMI рекомендуют при поиске Кабель HDMI, потребитель смотрит на доступные функции конкретного кабель вместо того, чтобы искать произвольный «1.2 дюйма или 1,3 дюйма отметьте на кабеле. Другими словами, имея кабель «Версия 1.3» не гарантирует, что все модные функции 1.3 будут на борту.
Какая версия мне нужна?
Маркетинговая неразбериха уступила место заявлению: «Вам нужна версия Кабель 1.3c категории 2, иначе вы не получите лучший домашний кинотеатр опыта «. Хотя это может быть правдой, это не так чисто, как что.
Самое замечательное в HDMI то, что каждая версия учитывала возможности будущего компонентов домашнего кинотеатра.В большинстве случаев любой версия кабеля HDMI будет более чем подходящей. Тем не менее, HDMI технологии не зря опережают современные. Допустим, вы вставляете кабель в стену своего дома. Если вы положите кабель меньшего размера, и в будущем вы приобретете устройства, поддерживающие отличные функции 1.3, вам придется оторвать кабель и переустановите новый. Установка самой последней версии со всеми возможными Функции, доступные сейчас, могут сэкономить ваше время и деньги в будущем.
Маркетинг также убедил потребителей, что очень дорогая торговая марка Кабели HDMI — единственный выход, когда дело доходит до домашнего кинотеатра опыт. Это просто ложь. На самом деле в большинстве случаев спецификации кабелей с завышенной ценой по сравнению с менее дорогими часто очень похожий. Кабель HDMI — относительно недорогая вещь. В цены на более дорогие кабели на рынке обычно повышаются. много и включают в себя модную упаковку.Совместите это с агрессивным маркетинговые кампании, и можно было легко увидеть, как потребитель может быть введен в заблуждение верить в то, что покупка кабеля HDMI по более разумной цене будет причинить им вред. Кабели HDMI, которые продаются по более разумной цене, все еще имеют пройти те же процессы тестирования и сертификации, что и кабели. Не обманывайтесь, думая, что низкая цена равняется низкому качеству; в большинстве случаев вы только потеряете деньги.
Плоский кабель HDMI
Ограничения
Создатели HDMI никогда не рассчитывали, что кабель будет работать долго. расстояния.Многие компании нашли способы обойти эту проблему, но ни одна из них не обходится без их недостатки. Множество удлинителей, повторителей, проволока более толстого сечения и бустеры были выпущены на рынок, а также некоторые варианты CAT5E / CAT6, но общая проблема с большинством этих устройств заключается в том, что вы теряете часть возможности кабеля. Помните, что длинный кабель HDMI (25 футов и выше) все еще можно назвать версией 1.3, хотя она может и не иметь высоких скоростей более коротких кабелей.
Если у вас есть система, которая в полной мере использует Deep Color, Lossless аудио, управление CEC или другие преимущества, и вы уверены, что все компоненты системы поддерживают то же самое, тогда вы должны получить v1.3 кабеля, что меньше чем 25 футов. Это единственный способ убедиться, что вы получаете стоит денег от компонентов вашего домашнего кинотеатра.
Еще одно распространенное ограничение заключается не в самом кабеле, а в количестве Входы и выходы HDMI, которые может иметь устройство. Большинство исходных устройств содержат только один выход HDMI, а многие телевизоры высокой четкости содержат только один вход HDMI. К счастью, много высокого качества выключатели, разветвители и распределительные устройства присутствуют на рынке, чтобы решить эту проблему.

Hdmi 2.1: что это такое и почему он должен быть на вашем следующем телевизоре
HDMI 2.0 и его более новый собрат, HDMI 2.0b, по-прежнему являются наиболее распространенными версиями стандарта HDMI, но в 2021 году и позже их доля на рынке начнет сокращаться, поскольку отрасль выпускает последнюю и лучшую версию: HDMI 2.1.
Но поскольку HDMI 2.1 еще совсем новый, у вас, вероятно, возникнет масса вопросов. Возможно, вас беспокоит, устарел ли ваш новый телевизор 4K, проигрыватель потокового мультимедиа или проигрыватель Blu-ray 4K Ultra HD.Или, может быть, вы обеспокоены тем, что вам нужно будет купить кучу новых кабелей HDMI. Затем есть более глубокие вопросы, связанные с HDMI 2.1: для чего он нужен и зачем он мне нужен?
У нас есть все ответы прямо здесь, и, хотя предмет является немного техническим, мы приложили все усилия, чтобы разбить его таким образом, чтобы это было значимо как для обычного Джо, так и для заядлого энтузиаста аудио / видео. Начнем с самых злободневных вопросов.
Мой новый телевизор примерно устареет?
Абсолютно нет.Если ваш телевизор поддерживает разрешение 4K UHD и расширенный динамический диапазон (HDR) — или даже просто 4K — ему еще далеко до устаревания.
Если вы купили телевизор в течение последних двух лет, вам будет хорошо на некоторое время.
Это правда, что HDMI 2.1 открывает множество новых возможностей, о которых мы скоро познакомимся, но все преимущества этих функций не будут реализованы в течение многих лет. Изменения впечатляют, но потенциал HDMI 2.1 не будет полностью раскрыт, пока такие технологии, как разрешение телевизора 8K и 4K при 120 Гц, не станут массовыми.
Итог: если вы купили телевизор в течение последних нескольких лет, вы можете вздохнуть спокойно.
Итак, вы думаете о покупке нового телевизора, который не поддерживает HDMI 2.1.
Раньше мы советовали: «Покупайте этот телевизор с уверенностью». До HDMI 2.1 было еще слишком далеко. Но последние события изменили нашу настройку. HDMI 2.1 был предметом обсуждения на выставке CES 2021, и теперь вы можете купить телевизор с поддержкой HDMI 2.1 примерно за ту же цену, что и модели HDMI 2.0 всего год назад.
Итак, если у вас , сейчас на рынке присутствует , лучше выбрать модель с поддержкой 2.1, которая не обойдется вам дорого и не подойдет для вашего домашнего кинотеатра в будущем.
Требуются ли для правильной работы HDMI 2.1 новые кабели HDMI?
Да, с большой буквы. Как вы узнаете из краткого описания спецификаций ниже, новый стандарт почти утроил объем данных, который может одновременно уместиться по кабелю HDMI. В таком случае, чтобы в полной мере использовать преимущества HDMI 2.1, вам потребуется новый сертифицированный сверхвысокоскоростной кабель HDMI.
В некоторых редких случаях можно использовать существующий сертифицированный высокоскоростной кабель HDMI с новым устройством HDMI 2.1, но поскольку объем информации, загружаемой в этот цифровой конвейер, быстро увеличивается, мы советуем вам купите новые сверхскоростные кабели HDMI вместе с любым устройством с поддержкой HDMI 2.1, которое их еще не включает. Если это звучит дорого, не волнуйтесь — они не намного дороже стандартных высокоскоростных кабелей HDMI.
Хотите знать, какие кабели HDMI вам следует купить? Ознакомьтесь с нашим списком рекомендуемых кабелей HDMI для всех типов устройств и установок.
Имеется ли обратная совместимость с HDMI 2.1?
Да. Вы сможете подключить любое устройство с поддержкой HDMI, поддерживающее любую старую версию стандарта HDMI, и оно будет отлично работать с новым телевизором или дисплеем с поддержкой HDMI 2.1. Кабели Ultra High Speed HDMI также имеют обратную совместимость. Например, если в будущем вы захотите подключить свой архаичный Xbox One к новому блестящему телевизору 8K с HDMI 2.1, это не будет проблемой. Ничего не меняется в размере или типе подключения портов и разъемов HDMI-кабеля.
Можно ли обновить прошивку моих устройств HDMI 2.0b до HDMI 2.1?
Теоретически да. На практике, наверное, нет. Джефф Парк, директор по технологиям HDMI LA, сообщил нам, что, хотя существуют чипы премиум-класса, которые можно обновить прошивкой, они чрезвычайно дороги и редко используются производителями. Скорее всего, в ваши существующие устройства HDMI 2.0b не встроен один из тех редких наборов микросхем.
Зачем нам нужна новая версия HDMI?
Хотите верьте, хотите нет, но домашние развлекательные устройства потребительского уровня уже могут приблизиться к пределу пропускной способности 18 Гбит / с HDMI 2.0b. Возьмите, к примеру, диск Blu-ray 4K Ultra HD (черт возьми, возьмите лучшие диски Blu-ray 4K Ultra HD!): Разрешение изображения 4K само по себе требует большой пропускной способности, но затем добавьте 10-битный цвет, 4: Выборка цвета 4: 4, контент 60 кадров в секунду, многоканальный объемный звук Dolby Atmos и DTS: X, метаданные HDR и все другие мелочи, которые необходимо получить от проигрывателя Blu-ray 4K Ultra HD или потокового мультимедиа проигрыватель к телевизору, и вы приближаетесь к максимальному пределу 18 Гбит / с.
Как вы улучшаете продукты, если вам уже не хватает места на цифровой магистрали, по которой передается вся эта видео- и аудиоинформация? Вы этого не сделаете.Вы должны проложить новую, более широкую дорогу — и это именно то, что организация HDMI сделала с HDMI 2.1.
Помимо высокого разрешения и увеличенной частоты кадров, которые хотели бы использовать Голливуд и игровые студии, необходимо было открыть больше линий связи между устройствами, расположенными по обе стороны кабеля HDMI. Прямо сейчас ваш проигрыватель Blu-ray или игровая консоль может отправлять на телевизор тонны аудио- и видеоданных, но это почти полностью односторонний разговор. Изменив структуру разъемов HDMI и кабелей HDMI, организация HDMI смогла не только обрабатывать больше трафика на магистрали цифровых развлечений, но и более разумно направлять этот трафик, чтобы подключенные устройства могли поддерживать правильный, непрерывный диалог.
Другими словами, если HDMI 2.0b — это наша существующая забитая автострада, то HDMI 2.1 — это мегамагистраль, заполненная беспилотными автомобилями, невосприимчивыми к узким местам и мгновенно адаптирующимися к колебаниям движения. Итак, что это значит для вас и вашей развлекательной системы?
Что может HDMI 2.1, чего не может HDMI 2.0b? Какие новости?
Как вы уже поняли, HDMI 2.1 может обрабатывать намного больше информации, и легко понять, как это может привести к более высоким разрешениям видео, таким как 8K или даже 10K.Но возможность высокого разрешения на самом деле минимум захватывающая часть в HDMI 2.1. Если вы согласны с нами в следующем (слегка техническом) разделе, вы поймете, почему.
Разрешение
Как мы уже установили, HDMI 2.1 обеспечивает более высокое разрешение при более высокой частоте кадров, чем раньше. С HDMI 2.0b мы могли наслаждаться максимальным разрешением 4K при максимальной частоте кадров 60 Гц. С HDMI 2.1 мы можем получить 4K при 120 Гц, 8K при 60 Гц и разрешение до 10K для промышленных и коммерческих приложений.
Это особенно отличная новость для геймеров, так как более высокая частота кадров означает более плавную и красивую игру. Это также отличная новость для киноиндустрии, и организация HDMI заявляет, что некоторые голливудские режиссеры стремятся перейти на собственную съемку с частотой 120 Гц, поскольку они стремятся доставлять контент с высокой частотой кадров на большой экран и за его пределы.
eARC
Возвратный аудиоканал (ARC) — это функция HDMI 2.0b, которая позволяет аудио перемещаться вперед и назад по кабелю HDMI между телевизором и аудио / видео ресивером или звуковой панелью.К сожалению, ограниченная полоса пропускания HDMI 2.0b означает, что звук часто сжимается и сводится к стерео, что приводит к звуку более низкого качества с потерями.
Благодаря усовершенствованному возвратному аудиоканалу (eARC) HDMI 2.0 теперь мы можем получать несжатый звук с полным разрешением через соединения HDMI 2.1. Dolby Atmos — прекрасный тому пример. С ARC Atmos работает только при использовании сжатого аудиосигнала Dolby Digital Plus. eARC позволяет Dolby Atmos обеспечивать максимальную производительность при использовании Dolby TrueHD, аудиосигнала высокого разрешения без потерь.
Это значительно упростит настройку системы, поскольку это означает, что пользователи могут подключить все к своему телевизору, а затем подключить один кабель HDMI к своему ресиверу или звуковой панели без потери качества звука. Меньше кабелей, меньше беспорядка, лучше звук!
Динамический HDR
Расширенный динамический диапазон уже является лучшим улучшением качества телевизионного изображения по сравнению с 1080p HD, но он может быть даже лучше. Если вы хоть немного знакомы с версией Dolby HDR, Dolby Vision, то, вероятно, знаете причину, по которой некоторые обозреватели считают ее лучше других форматов — это «динамический HDR» носитель.Другими словами, Dolby Vision вносит изменения в настройки изображения по мере изменения самого изображения. В результате получается более точная, яркая и… ну… динамичная картинка.
Единственная проблема с Dolby Vision заключается в том, что это запатентованная технология, и не каждый производитель электроники хочет платить лицензионные сборы за ее использование. HDMI 2.1 привносит динамическую производительность HDR в другие разновидности, включая динамическую версию HDR10, известную как HDR10 +, и другие, которые должны улучшить качество HDR на большем количестве телевизоров и в большем количестве форматов.
Но подождите: разве HDR10 + уже не возможен при использовании HDMI 2.0b? Технически, да, но это официально не поддерживаемая технология, когда используется HDMI 2.0b. HDMI 2.1 делает его официальным, что, в свою очередь, должно сделать его очень надежным.
Переменная частота обновления
Как мы упоминали в разделе о разрешении, HDMI 2.1 может поддерживать более высокую частоту кадров для более плавного видео. Но, что не менее важно с игровой точки зрения, он позволяет изменять частоту кадров. Современные компьютерные и консольные игры не используют единую частоту кадров на протяжении всей игры.Он варьируется — иногда довольно сильно — в зависимости от сложности сцены.
Когда частота кадров падает или увеличивается, существует несоответствие между тем, что предоставляет игра, и тем, что телевизор настроен для отображения. Чтобы компенсировать это, телевизору приходится гадать, а результат неутешительный. Задержка, дрожание и разрыв кадра — все это симптомы попытки играть в VRR-игры на дисплее HDMI 2.0b без поддержки VRR. HDMI 2.1 дает телевизору возможность стать идеальным компаньоном для игр на большом экране.
Быстрая транспортировка рамы
Эта функция сокращает время, необходимое для передачи кадра видео с исходного устройства (например, ПК или консоли) на дисплей (например, телевизор или виртуальную реальность — VR — гарнитуру).Опять же, это отлично подходит для геймеров, которые заметят гораздо меньше задержек, особенно для тех, кто любит быстрые шутеры от первого лица. Пользователи VR получат выгоду от одинаково сокращенного времени между движениями и миром, представленным через их очки.
Быстрое переключение носителей
Вы знаете этот пустой черный экран, который иногда появляется при переключении источников или с игр на потоковые приложения? Было весело, пока это длилось … но это уходит навсегда.
Автоматический режим с малой задержкой (ALLM)
Еще одно улучшение для геймеров, ALLM позволяет телевизору или другому дисплею знать, когда сигнал поступает с игровой консоли или ПК.Когда это происходит, дисплей может автоматически отключать любую обработку изображения, которая может вызвать задержку или задержку. Вам больше никогда не придется выбирать игровой режим на телевизоре.
Больше нет проблем с синхронизацией губ
В настоящее время может быть сложно синхронизировать видео с телевизора со звуком с ресивера или звуковой панели. Это связано с тем, что телевизор может использовать большой объем обработки, в то время как обработка аудиосистемы занимает гораздо меньше времени, чем обработка видео.
Результатом является задержка вывода видеосигнала относительно аудиосигнала, и результатом этого несоответствия является звук, который (как ни странно) не совпадает с синхронизацией вашего изображения.HDMI 2.1 позволит телевизору в реальном времени обмениваться данными с A / V-ресиверами, звуковыми панелями, проигрывателями Blu-ray, игровыми консолями и другими устройствами-источниками, чтобы обеспечить идеальную синхронизацию видео и звука.
Caveat emptor (покупатель, будьте осторожны!)
Если вы ждали подвоха во всей этой крутизне, то есть одна потенциально важная. К сожалению, наклейка «HDMI 2.1» на коробке вашего телевизора не гарантирует, что рассматриваемый дисплей действительно поддерживает HDMI 2.1 важные для вас функции.
Например, телевизоры Sony 2021 HDMI 2.1 поставлялись без VRR, хотя Sony утверждает, что он будет добавлен через обновление прошивки.
Новый телевизор Toshiba серии C350 Fire TV имеет один порт HDMI 2.1, который поддерживает eARC и получит ALLM с обновлением, но телевизор никогда не будет поддерживать VRR или 4K при 120 Гц.
Мы тоже не выделяем этих производителей. Насколько нам известно, нет телевизоров HDMI 2.1 на рынке поддерживают быструю передачу кадров (QFT).
Если вы чувствуете, что возвращаетесь на круги своя, не паникуйте. При покупке нового телевизора с поддержкой HDMI 2.1 просто убедитесь, что вы проявили должную осмотрительность и посмотрите, какие функции HDMI 2.1 поддерживает телевизор / производитель. Итог: не все телевизоры HDMI 2.1 созданы равными, поэтому покупатель будьте осторожны!
На этом мы закончили краткое изложение HDMI 2.1. Как видите, новый стандарт открывает множество новых возможностей. Теперь пришло время производителям решить, как им использовать преимущества новой технологии и как они могут превратить ее потенциал в реальные преимущества.В мире технологий иногда ждать изменений так же весело, как и испытывать сами изменения. Тем не менее, HDMI 2.1 больше не на горизонте; оно прибыло!
Посетите эту страницу на HDMI.org, чтобы узнать больше о спецификациях HDMI 2.1.
Выражаем особую благодарность Джеффу Парку из HDMI LA, Брэду Брэми из HDMI.org и Крису Хейнонену из Wirecutter and Reference Home Theater за предоставленные глубокие технические знания для этой статьи.
Рекомендации редакции
Что вам нужно знать и какой кабель HDMI самый лучший?
С тех пор, как HDMI-разъемы и кабели впервые появились в 2002 году, они ни разу не доставили проблем.Они ответственны, например, за то, что поколения AV-оборудования внезапно и бесцеремонно устарели. Они привели к бесчисленному количеству обрывов кабелей из-за их ненадежных креплений.
Различные разъемы HDMI на разных устройствах обманули потребителей, поддерживая разные функции. Люди, пытающиеся проложить длинный кабель HDMI, иногда обнаруживают, что у них нет изображения.
И последнее, но не менее важное: постоянно растущие требования к данным, предъявляемые к кабелям HDMI, означают, что теперь они бывают трех разных классов, о которых вам действительно нужно иметь хотя бы элементарное представление, особенно если вы хотите максимально использовать свое AV-оборудование в 2021 году. , например, PS5, Xbox One Series X и новейшие смарт-телевизоры 4K UHD имеют разные требования к использованию правильного кабеля HDMI.
Однако, несмотря на все эти проблемы, соединения HDMI остались. В основном потому, что, несмотря на все свои проблемы, их можно было практически бесконечно обновлять, не только в соответствии с требованиями мира AV, но, как мы увидим, и мира умного дома.
Верно и то, что кабели HDMI были разработаны с лучшими намерениями: предоставить однокабельное цифровое видео и аудио решение.
Тем не менее, ясно, что на этом пути произошло много чепухи с HDMI.Итак, здесь мы пытаемся разобраться в мифах о HDMI, чтобы предоставить только те факты, которые вам действительно нужно знать, и помочь вам выбрать лучший кабель HDMI, будь то для вашей игровой консоли, кабельной приставки, AV-ресивера, звуковой панели или чего-то еще, что вы хотите. для подключения к телевизору.
Почему не все подключения HDMI одинаковы?
Порты HDMI работают с цифровыми данными. А поскольку требования, предъявляемые к цифровым данным, меняются намного быстрее, чем в эпоху аналоговых технологий, соединения и кабели HDMI также продолжают развиваться.
HDMI пришлось адаптироваться настолько быстро, что несколько разных поколений портов HDMI одновременно играют ключевую роль в сегодняшнем мире AV. Фактически, иногда один продукт может поддерживать несколько поколений HDMI.
Основными поколениями HDMI, о которых вы должны позаботиться, если вы думаете о покупке нового AV-продукта, являются v1.4, v2.0 и v2.1. Давайте рассмотрим каждый по очереди.
HDMI V1.4
HDMI v1.4 был большим событием, когда он дебютировал в 2009 году, потому что это была первая платформа HDMI с достаточной пропускной способностью данных для разрешения изображения 4K.Однако он может сдвигать только данные, достаточные для поддержки 4K, со скоростью до 30 кадров в секунду.
Точно так же, хотя он поддерживает воспроизведение с расширенным динамическим диапазоном, эта поддержка ограничена качеством цвета от 4K до 8 бит, а не поддержкой 10 или 12 бит, предлагаемой более поздними версиями HDMI.
Многие устройства (например, кабельные приставки, оригинальная PS4, большинство проекторов и многие относительно доступные телевизоры) по-прежнему имеют эти относительно доступные порты.
HDMI v1.4 также представил канал HDMI Ethernet (HEC).Это позволяет двум подключенным устройствам совместно использовать проводное подключение к Интернету, что потенциально очень удобно для установок умного дома.
Наконец, HDMI версии 1.4 поддерживают технологию Audio Return Channel, которая позволяет использовать порты и кабели HDMI как в качестве входа AV, так и в качестве аудиовыхода.
Таким образом, вы можете использовать порт HDMI, например, для передачи цифровой аудиодорожки с телевизора на внешнее аудиоустройство с поддержкой ARC, такое как звуковая панель (например, Sonos Arc) или AV-ресивер, даже если этот HDMI порт также принимает видео и звук.
HDMI V2.0
HDMI v2.0 обеспечивает гораздо большую пропускную способность — главным образом для того, чтобы лучше обрабатывать видео 4K.
Его пропускной способности 18,0 гигабит в секунду достаточно для поддержки 4K с частотой кадров до 60 Гц, а также видео с расширенным динамическим диапазоном вплоть до широкого цветового пространства Rec 2020 с цветовым разрешением 10/12 бит.
В HDMI 2.0 также представлена поддержка до 32 аудиоканалов с высокой частотой дискретизации 1536 кГц, а также до четырех одновременных аудиопотоков и двух одновременных видеопотоков.
HDMI 2.0b дополнительно добавил воспроизведение нового формата Hybrid Log Gamma, который уже используется BBC и, как ожидается, скоро будет принят другими вещательными компаниями.
Объяснение: Что такое Google TV
С 2019 года один или два бренда смогли выжать одну или две функции, связанные со стандартом HDMI 2.1, который мы переходим к полосе пропускания HDMI 2.0. . Sony, например, удалось заставить технологию звука без потерь eARC работать через HDMI 2.0 (подробнее об этом см. Раздел HDMI 2.1), в то время как Samsung удалось поддержать игровую систему AMD Freesync с переменной частотой обновления без необходимости использования порта HDMI 2.1.
Это привело к некоторой путанице в отношении обычных соглашений об именах / нумерации HDMI, поскольку, по сути, HDMI 2.0 упоминаются в терминах функций HDMI 2.1, которые они могут поддерживать.
HDMI V2.1
Официально представленный 28 ноября 2017 года, HDMI v2.1 является самым большим шагом вперед в развитии технологии HDMI на сегодняшний день, поскольку его значительно увеличенная максимальная скорость передачи данных 48 Гбит / с открывает потенциал для получения исключительного изображения и качество звука, а также инновационные новые функции.
К сожалению, это также стало самым сложным поколением HDMI на сегодняшний день благодаря комбинации дисплеев, которые «опережают», с некоторыми функциями и заявлениями 2.1 до того, как они были полностью ратифицированы, а также потенциалом для HDMI. широко различающихся спецификаций, которые будут называться HDMI 2.1.
Рассматривая новые функции, поддерживаемые HDMI 2.1, а также обрабатывая изображения 4K с частотой кадров до 120 Гц, он может воспроизводить видео с разрешением до 10K при более низкой частоте кадров (включая 8K при 60 Гц), открывая дорогу для следующего поколения телевизоров с разрешением 8K.
Он также поддерживает так называемый динамический HDR, при котором на дисплеях предоставляется дополнительная информация о сцене за сценой, чтобы помочь им лучше отображать свои HDR-изображения. Хотя технологии динамического HDR, такие как Dolby Vision и HDR10 +, уже доступны через некоторые соединения HDMI 2.0 и даже (в случае Dolby Vision) HDMI 1.4.
HDMI 2.1 представляет некоторые ключевые игровые функции, такие как поддержка переменной частоты обновления для устранения задержки изображения, заикания и разрывов кадра; быстрая передача кадров, чтобы помочь экранам быстрее отображать изображения; и функция автоматического режима с низкой задержкой, которая может запускать дисплеи для автоматического переключения в режимы быстрой игры при обнаружении игры.
Ожидается, что все эти функции будут поддерживаться новейшими игровыми консолями, такими как PS5 и Xbox Series X, и фактически уже реализованы на видеокартах Nvidia RTX 30.
HDMI 2.1 также улучшает функцию возвратного аудиоканала через HDMI. Его версия «eARC» поддерживает достаточно большую полосу пропускания, чтобы передавать без потерь (несжатые) объектные звуковые форматы, такие как чистейшие версии Dolby Atmos и DTS: X на дисках Blu-ray и 4K Blu-ray.
Проблема с HDMI 2.1 заключается в том, что его реализация стала очень фрагментированной между разными дисплеями, при этом разные телевизоры и телевизионные бренды заявляют о поддержке различных функций HDMI 2.1, а не все, просто используя один стандарт HDMI 2.1, который охватывает ВСЕ HDMI 2.1. потенциальные возможности.
Руководство: Лучшие потоковые джойстики
Большая часть этой потенциальной путаницы связана с тем, что производители решают поддерживать разные скорости передачи данных со своими различными HDMI, где скорость передачи данных может определять уровень HDMI 2.1 функции, которые могут поддерживаться.
Результатом этого является то, что если вы видите телевизор, утверждающий, что он имеет один или несколько разъемов HDMI 2.1 (это обычное дело, просто чтобы запутать вас еще больше, телевизоры имеют разные «поколения» HDMI), не предполагайте, что это обязательно обеспечит все функции, на которые способен HDMI 2.1. Поищите подробное описание того, какие конкретные функции HDMI 2.1 он может предоставить.
Перекрытие HDMI
Как было замечено вскользь при рассмотрении каждого поколения HDMI, между поколениями HDMI может быть некоторая плавность функций.Например, динамическая система HDR Dolby Vision фактически работала на каждом HDMI, начиная с версии 1.4.
Samsung удалось получить некоторые функции HDMI 2.1 (автоматический игровой режим, поддержка переменной частоты обновления, поддержка других динамических форматов HDR, отличных от Dolby), работающие на текущих подключениях телевизора HDMI 2.0. А Sony предлагает поддержку eARC через HDMI 2.0 с 2019 года.
HDMI и CEC
Одним из потенциально полезных приемов кабелей HDMI для приложений умного дома является CEC.Сокращенно от Consumer Electronics Control, CEC позволяет управлять несколькими устройствами, подключенными через HDMI, с помощью только одного пульта дистанционного управления. Так, например, если вы подключите проигрыватель Blu-ray с поддержкой CEC к телевизору с поддержкой CEC, вы получите дополнительные параметры меню, которые позволят вам использовать пульт от телевизора для управления воспроизведением Blu-ray.
С момента появления HDMI 2.0 у CEC появилась возможность управлять 15 устройствами с помощью одного пульта дистанционного управления.
CEC в настоящее время может быть неудобно внедрено или трудно отслеживаться на многих устройствах, однако многие потребители даже не знают о его существовании.Согласованное продвижение технологии CEC во всей отрасли, вероятно, поможет CEC полностью реализовать свой потенциал умного дома.
rev = «2080» rel = «noopener»>
Как и в случае соединений HDMI, разные кабели HDMI могут передавать разный объем данных. Поэтому, если вы просто купите самый дешевый кабель HDMI, который только сможете найти, он может не дать вам всех желаемых функций. Например, если кабель HDMI не может передавать данные со скоростью минимум 40 Гбит / с, он не сможет поддерживать игры 4K при 120 Гц.
rev = «2080» rel = «noopener»> rev = «2080» rel = «noopener»>
rev = «2080» rel = «noopener»>
rev = «2080» rel = «noopener»>
Попробовать и облегчить жизнь, rev = «2080» rel = «noopener»> rev = «2080» rel = «noopener»> HDMI.org установила три «стандарта» HDMI, на которые вы должны обратить внимание при покупке кабеля HDMI.
Базовые кабели HDMI «категории 1» не предназначены для передачи данных со скоростью 18 Гбит / с, характерной для современных подключений HDMI 2.0 4K / HDR. В результате, хотя они могут стоить сущие копейки, их, вероятно, лучше избегать сейчас, если вас интересует качество изображения 4K / HDR или новейшие возможности HDMI CEC для «умного дома».
Кабели HDMI категории 2, также известные как высокоскоростные кабели HDMI, рассчитаны на скорость 18 Гбит / с, необходимую для разблокировки HDMI v2.0 функций. Кабели категории 2 / High Speed должны иметь соответствующую маркировку в информации о розничных продажах.
Новейший формат HDMI 2.1 зависит от скорости передачи данных, намного превышающей 18 Гбит / с HDMI 2.0. Фактически, ему нужно целых 48 Гбит / с. Поэтому для этого вам понадобится так называемый сверхвысокоскоростной кабель HDMI, способный обрабатывать такие огромные объемы данных.
Стоит ли покупать кабели HDMI с сертификатом Premium / Ultra Certified?

Хотя все кабели HDMI должны сообщать вам при розничной продаже, являются ли они базовыми, высокоскоростными или сверхвысокоскоростными кабелями, это не означает, что все они были официально оценены группой лицензирования HDMI как определенно обеспечивающие все функции, которые они обещают.Фактически, подавляющее большинство не получит официальной сертификации.
Несертифицированные высокоскоростные и сверхвысокоскоростные кабели должны работать нормально, но если вы хотите абсолютного 100% спокойствия, вы можете обратить внимание на кабели, которые официально прошли официальные тесты на соответствие высокоскоростным и сверхвысоким скоростям. установлено лицензированием HDMI.
Особенно рекомендуется искать официально сертифицированные кабели, если вам нужен относительно длинный кабель (5 м или более).
Значок «Premium Certified» для кабелей HDMI был создан группой лицензирования HDMI, чтобы показать, что кабель прошел внутренние тесты организации со скоростью 18 Гбит / с. Значок Ultra Certified Cable был создан, чтобы показать, где кабель прошел внутренние тесты организации со скоростью 48 Гбит / с.
Официально сертифицированные кабели могут иметь логотип сертификации группы лицензирования HDMI с QR-кодом в точках продажи (например, на их веб-страницах Amazon).
Обратите внимание, что, хотя сертифицированные кабели Premium были широко доступны в течение некоторого времени, только в сентябре 2020 года был официально сертифицирован первый кабель Ultra High Speed HDMI — лучшая часть трех лет после того, как были выпущены первые кабели Ultra High Speed HDMI. распродажа.
Что такое активные кабели HDMI?
Большинство кабелей HDMI пассивны и могут передавать сигналы в любом направлении. Однако активные кабели HDMI передают видеосигнал только в одном направлении. Почему? Потому что они содержат усилители мощности, которые усиливают сигнал, исходящий от вашего источника, когда они отправляют его на своем пути.
Для большинства кабелей HDMI активный кабель HDMI не нужен. Однако, если вам нужно использовать действительно длинный кабель (вероятно, 30 футов или более), активный кабель HDMI может иметь значение, будет ли он передавать интенсивный сигнал или нет, поскольку кабели HDMI обычно становятся менее надежными, чем длиннее они. .
Активные кабели HDMI потенциально более полезны для приложений умного дома, основанных на технологии CEC, чем типичные видеонаблюдения.
Стоят ли дорогие кабели HDMI?
Вы можете потратить тысячи фунтов даже на довольно короткие кабели HDMI. Но, похоже, для этого нет никаких веских причин.
В отличие от аналогового мира, где аналоговые кабели более высокого качества могут обеспечивать превосходное качество звука или изображения, цифровой характер HDMI по существу означает, что кабели либо переносят достаточно нулей и единиц от одного конца к другому для передачи видеосигнала, либо нет. .
Некоторые относительно дорогие кабели предлагают удобные приемы, такие как сверхпрочные крепления или удобные для дома плоские кабельные профили для прокладки под коврами. Кроме того, если у вас есть очень длинный кабель и экран 4K или даже 8K для подачи, возможно, что относительно дорогой кабель будет передавать всю эту полосу пропускания более стабильно / успешно. Кабели, получившие официальную сертификацию от группы лицензирования HDMI, также могут стоить немного дороже.
Однако ни один из этих вариантов премиум-класса не должен стоить сотни или тысячи фунтов.
Лучшие кабели HDMI для покупки 2021
rev = «2080» rel = «noopener»>
rev = «2080» rel = «noopener»>
Belkin Ultra High Speed HDMI Cable (2m)
rev = «2080» rel = «noopener»>
rev = «2080» rel = «noopener»>
rev = «2080» rel = «noopener»>
rev = «2080» rel = «noopener»> $ 19,99, rev = «2080 «rel =» noopener «> rev =» 2080 «rel =» noopener «> Amazon
Может обрабатывать потоки данных HDMI 2.1 48 Гбит / с и одобрен Apple для распространения видео 4K и объектно-ориентированного звука.
Кабель AmazonBasics High Speed 2.0 (1,8 м)
6,99 $, Amazon
Окончательное доказательство того, что вам совсем не нужно тратить много денег, чтобы получить даже приличный высокоскоростной кабель HDMI «категории 2».
Высокоскоростной длинный кабель HDMI 2.0 QualGear (50 футов)
17,95 $, Amazon
Этот активный кабель HDMI 4K еще раз доказывает, что вам не нужно тратить целое состояние, чтобы получить надежный кабель даже для длинных кабелей.Этот кабель также доступен в гораздо более длинных версиях, при этом цена никогда не будет большой.
Сертифицированный Monoprice высокоскоростной кабель HDMI премиум-класса (25 футов)
35 долларов США, Amazon
Если вам нужен достаточно длинный кабель с дополнительным спокойствием благодаря сертификации Premium, это впечатляюще доступный вариант.
Сверхскоростной кабель HDMI True HQ 3 м
19 долл. США, Amazon
Официально сертифицированные кабели Ultra High Speed / категории 3 еще не поступили в продажу.Но если вы сейчас ищете относительно длинный кабель, отвечающий этим требованиям, то этот 3-метровый вариант с 48 Гбит / с от True HQ, вероятно, является наиболее надежным вариантом, который мы когда-либо видели.
В нем явно указана совместимость со всеми новейшими игровыми функциями, которые, как вы надеетесь, будет покрывать кабель со скоростью 48 Гбит / с, и, что очень важно, он уже находится в очереди на официальный новый процесс сертификации HDMI.org.
Угловая заглушка Ugreen high-speed 270 градусов (2 м / 6 футов)
$ 14.99, Amazon
Отличный пример некоторых инноваций в области монтажа, доступных в мире кабельной разводки HDMI. В этом кабеле Ugreen используется не только плоский кабель, но и соединение «под прямым углом» для установки рядом с стеной.

Версия HDMI	Максимальное разрешение	Максимальная частота кадров 4К	HDCP 2.2	HDR	WCG	Hybrid Log Gamma	Динамические метаданные
1.4	4K	30Hz	Нет	Нет	Нет	Нет	Нет
2.0	4K	60Hz	Да	Нет	Нет	Нет	Нет
2.0a	4K	60Hz	Да	Да	Да	Нет	Нет
2.0b	4K	60Hz	Да	Да	Да	Да	Нет
2.1	10K	120Hz	Да	Да	Да	Да	Да

Версии HDMI
Версия 1.0	Исходная спецификация создана в 2002 году.
Версия 1.1	Выпущено в мае 2004 г.
	Реализована поддержка аудио в формате DVD.
Версия 1.2	Выпущено в августе 2005 г.
	Добавлена улучшенная поддержка использования HDMI на ПК с выходами HDMI. Также добавлена поддержка для видеокарт с низким напряжением, таких как карты PCI-express.
Версия 1.2a	Выпущено в декабре 2005 г.
	Хотя эта версия добавила несколько новых функций, ни одна из них не повлияла на потребитель.Большинство изменений было внесено в требования к испытаниям и сертификации.
Версия 1.3	Выпущено в июне 2006 г.
	Эта версия содержит самые большие изменения, влияющие на потребителя. Скорость кабеля было самым большим из этих изменений. Предыдущие версии были способны 4,95 Гбит / с. Версия 1.3 подскочила до 10,2 Гбит / с. Что это, по сути, делает позволяет передавать больший объем информации по кабелю за один время.Это позволяет кабелю поддерживать другие функции, добавленные в версию 1.3, включая глубокий цвет, синхронизация губ, звук без потерь, а также более высокая частота обновления экрана. В дополнение ко всем этим функциям, версия 1.3 представила разъем mini-HDMI. реализовано на некоторых новых цифровых фотоаппаратах и видеокамерах.
Версии 1.3a / 1.3b	Эти незначительные изменения, относящиеся к производству или проблемы с тестированием и не повлияли напрямую на потребителя.

Всё про HDMI — характеристики, плюсы и минусы разъема, виды и версии hdmi кабелей, совместимость с другими выходами

Что такое HDMI интерфейс?

История HDMI выхода

Отличие HDMI от других выходов

Как устроен HDMI кабель?

Виды HDMI кабелей

Версии HDMI кабелей:

Совместимость HDMI с другими выходами и переходники к ним

От чего зависит качество передачи сигнала по HDMI?

Преимущества и недостатки HDMI интерфейса

Актуальность HDMI интерфейса

На что стоит обратить внимание при покупке HDMI-кабеля и нужно ли переплачивать за дорогие варианты?

Подводим итоги

кабели с разъемом HDMI 1.4 и 2.0

Область применения

Основные отличия кабелей HDMI

Немного истории

Первые версии: 1.0, 1.1, 1.2 и 1.2a

Версия 1.3

Версия 1.4

Версия 2.0

Типы HDMI кабелей

Standard, High speed или…

Разъемы

Устройство кабеля

Какой тип кабеля HDMI выбрать для подключения различных устройств?

Часто задаваемые вопросы о HDMI

Несколько советов, как выбрать кабель HDMI к телевизору

Как выбрать HDMI кабель для подключения цифровых устройств

Длина HDMI кабеля.

Версии HDMI кабелей.

Типы HDMI кабеля.

Разъемы HDMI кабеля.

Рекомендации по выбору HDMI кабеля.

Читайте также

Версия разъема hdmi 2.0 b. Версии HDMI-кабелей: описание и совместимость. Один кабель

Что скрывается за номерами версий.

Затяжной прыжок в 2.1.

Нет новых кабелей… возможно.

Какая версия нужна мне?

Каким может быть HDMI?

Что было хорошего в HDMI 1.4 (характеристики)?

Что отличительного добавили в HDMI 2.0?

Чем лучше HDMI 2.0 своего предшественника HDMI 1.4?

Старый добрый HDMI 1.4

HDMI 2.0 для телевидения сверхвысокого разрешения 4K

Пропускная способность HDMI 2.0

Обновление софта

Каковы стандарты разъемов HDMI?

HDMI 1.0

HDMI 1.1

HDMI 1.2 / 1.2a

HDMI 1.3

HDMI 1.3ac

HDMI 1.4 / 1.4ab

HDMI 2.0

Какой кабель HDMI выбрать?

Как узнать версию HDMI-кабеля

Разъем

Версия выпуска

Способ 1: Маркировка на коробке

Способ 2: Надписи на самом кабеле

Способ 3: Серийный номер кабеля

Тип интерфейса

Помогла ли вам эта статья?

Отличия и совместимость »Электроника

HDMI был обновлен с момента его первого появления, и теперь с момента его первого выпуска выпущено несколько версий.

Версия HDMI 1

Версия HDMI 2

Лучшие кабели HDMI на 2021 год

Оставайтесь с нами

Рекомендации по кабелю (6 футов): AmazonBasics или Monoprice

Другие варианты

Вам действительно нужны новые кабели?

А как насчет HDMI 2.1?

Более длинные кабели?

Что случилось с AmazonBasics?

Связанные мысли

Другие предметы домашнего обихода

Все, что вам нужно знать о типах кабелей HDMI

Belkin Ultra High Speed HDMI Cable (2m)

Кабель AmazonBasics High Speed 2.0 (1,8 м)
