Выбираем усилитель сотовой связи

Несмотря на глобальное развитие сотовых технологий и повсеместное распространение мобильной связи, на картах городов, поселков и дачных обществ по-прежнему остается множество «белых пятен» — областей со слабым покрытием станциями мобильных операторов.

В свободной продаже можно встретить системы усиления сотовой связи и мобильного интернета различного конструктивного исполнения, цены и заявленных возможностей. В этой статье мы попробуем разобраться, какие характеристики определяют производительность оборудования и какие дополнительные функции и аксессуары способны упростить процесс эксплуатации системы и обеспечить наиболее качественную и стабильную связь.

При выборе системы усиления сотовой связи необходимо помнить, что для корректной работы репитера необходим хотя бы минимальный уровень сигнала в месте монтажа уличной антенны. При полном отсутствии сигнала репитеру попросту нечего будет усиливать.

В общем случае комплект для усиления сотовой связи состоит из следующих элементов:

• Репитер
• Внешняя антенна (уличная)
• Внутренняя антенна (комнатная)
• Кабельные сборки

К каждому компоненту системы усиления предъявляются строгие требования по совместимости и обеспечению требуемых технических характеристик. Процесс установки усилителя связи требует строгого соблюдения правил, изложенных в комплектных паспортах и руководствах пользователя.

Репитер

Репитером называют активный усилитель сигнала сотовой связи и мобильного интернета. Разнообразие моделей, представленных сегодня на рынке, поражает воображение. Технические характеристики существенно разнятся в зависимости от стоимости аппарата, и бывает сложно разобраться, чем один усилитель отличается от другого. Для четкого понимания, подойдет ли тот или иной репитер для решения определенной практической задачи, необходимо глубокое понимание вопроса.

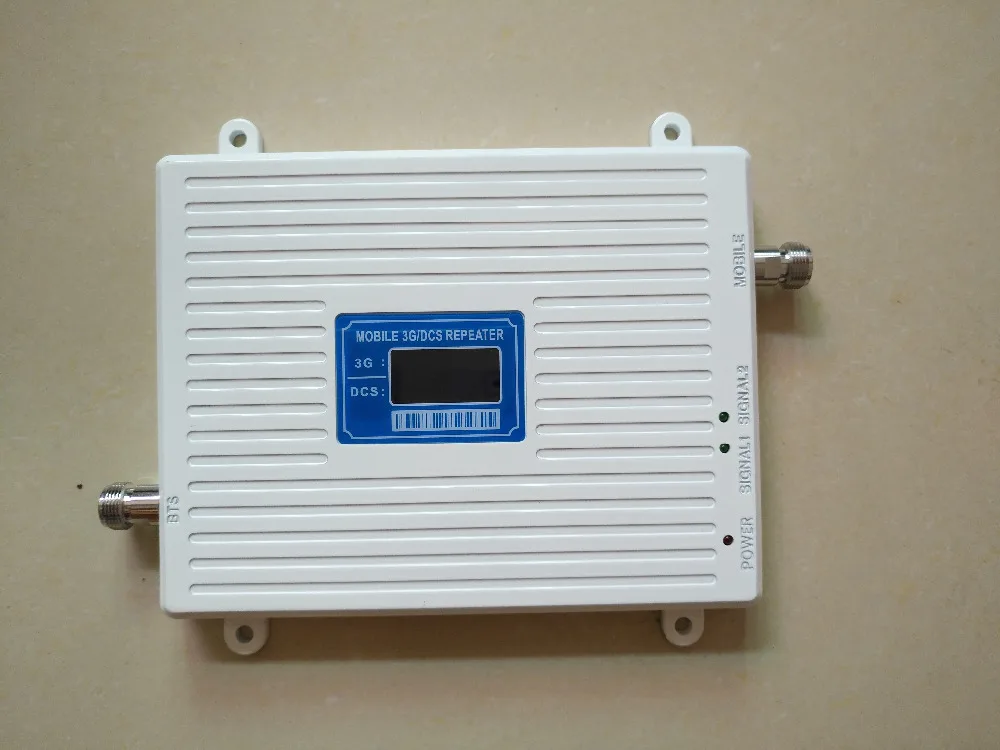

Репитер BS-DCS/3G-70 — одна из базовых моделей в ассортименте компании Baltic Signal

Широкополосные, однополосные и селективные репитеры

Под каждый стандарт связи выделен определенный частотный диапазон, разделенный на более узкие промежутки, — так называемые полосы канала.

Широкополосный репитер — наиболее распространенный тип усилителя, поддерживающий все полосы в обозначенном стандарте связи. Например, 3G-усилитель, в описании которого указана поддержка стандарта UMTS-2100, будет обрабатывать данные в диапазонах частот 1920–1980 МГц (передача сигнала) и 2110–2170 МГц (прием сигнала). Набор полос уникален для каждого стандарта связи и строго регламентируется действующим законодательством в области радиовещания.

Однополосные репитеры усиливают лишь определенные полосы и подходят для приема сигнала только определенных операторов связи. Однополосный репитер может качественно усилить сигнал оператора МегаФон и быть непригодным для использования в сетях Билайн. Сегодня такие устройства встречаются в продаже достаточно редко.

Селективные репитеры представляют собой широкополосные устройства с возможностью ручной калибровки и выделения определенной рабочей полосы. Данный тип репитеров эффективен для настройки работы с каким-либо одним оператором (на выбор пользователя): сигналы прочих (не выбранных) операторов при этом отсекаются и игнорируются усиливающим оборудованием. Селективные репитеры дороже обычных широкополосных и имеют цифровой или программный интерфейс управления.

Аналоговые, цифровые и оптические репитеры

Аналоговые репитеры — наиболее распространенный тип усилителей сотовой связи. Они просты, надежны и содержат минимум настроек для нормальной работы системы усиления. Управление осуществляется с помощью расположенных на корпусе устройства органов управления. Аналоговые репитеры не поддерживают функции удаленного управления и не оснащены встроенным цифровым или программным интерфейсом, что может затруднить управлением сложных систем на основе большого количества усилителей.

Цифровые репитеры — более сложные устройства, поддерживающие настройку с помощью компьютера и удаленное управление. С помощью программного интерфейса доступна настройка большого числа параметров усиления, а также управление группами репитеров, работающих в единой системе усиления (например, системе крупного ТРЦ или промышленного предприятия).

Многие цифровые репитеры относятся к селективным, то есть поддерживают выбор определенной рабочей полосы частот.

Оптические репитеры — разновидность усилителей, способных передавать высокочастотный сигнал по оптоволоконной линии. В отличие от обычных репитеров, передающих сигнал по коаксиальным кабелям, оптические репитеры позволяют обеспечить расстояние между принимающей и раздающей антеннами до 20 км. Столь специфические требования к схеме установки антенн встречаются редко, поэтому оптические репитеры используются только на специальных объектах. Репитеры такого типа сложны в производстве, относятся к верхнему ценовому сегменту устройств и применяются лишь в профессиональной сфере.

Оптический промышленный репитер

Поддерживаемые диапазоны и стандарты

Однодиапазонные усилители — репитеры, предназначенные для работы в одном частотном диапазоне. Такой тип усилителей является наиболее базовым, поскольку ограничивает пользователя в наборе поддерживаемых стандартов сотовой связи.

Однодиапазонные репитеры можно рекомендовать лишь как бюджетное решение для улучшения качества сигнала заведомо известного стандарта c определенной частотой.

Мультидиапазонные усилители — репитеры, усиливающие сигнал нескольких стандартов связи в нескольких частотных диапазонах. В таблице ниже приведены частотные диапазоны и стандарты, используемые крупными операторами связи в России.

Частотный диапазон	Усиливаемые стандарты связи
800 МГц	4G (LTE)	LTE-800 (Band 20)
900 МГц	2G	GSM-900
	3G	UMTS-900
1800 МГц	2G	GSM-1800
	4G (LTE)	LTE-1800 (Band 3)
2100 МГц	3G	UMTS-2100
2600 МГц	4G (LTE)	LTE-2600 (Band 7)

В России сотовые операторы могут использовать все вышеперечисленные частотные диапазоны. Но для решения проблем с качеством сотовой связи и мобильного интернета, как правило, достаточно усилить 2–3 наиболее востребованных диапазона, поскольку усиление остальных или невозможно (нет исходного сигнала в текущем местоположении) или нецелесообразно (клиент не будет использовать все стандарты). Также следует помнить, что цена репитера возрастает пропорционально числу усиливаемых частотных диапазонов, и универсальный 5-диапазонный репитер будет стоить в 5 раз дороже однодиапазонного.

Дело в том, по конструктивному исполнению мультидиапазонные репитеры представляют собой несколько однодиапазонных модулей, размещенных в одном корпусе и работающих с одними и теми же принимающими и раздающими антеннами (антенны должны поддерживать стандарты связи, усиливаемые репитером)

На данный момент наибольшее распространение получили двухдиапазонные репитеры, усиливающие пары стандартов GSM+3G и 3G+4G. С помощью таких мультидиапазонных репитеров можно одновременно повысить качество голосовой связи и мобильного интернета, что позволит одной группе абонентов общаться по телефону с высоким качеством связи, а другой — пользоваться высокоскоростным беспроводным интернетом со смартфонов, планшетов и ноутбуков.

Репитер Baltic Signal BS-3G/4G-75 — двухдиапазонный усилитель сотовой связи и мобильного интернета

Коэффициент усиления и выходная мощность

Представленные на сегодняшний день в продаже репитеры можно условно разделить на три класса по уровню усиления и на три класса по обеспечиваемой выходной мощности.

Одна из ключевых характеристик, фигурирующая в описании репитеров любого производителя, — коэффициент усиления (КУ). Это величина, измеряемая в логарифмических единицах — децибелах (дБ). Чем выше коэффициент усиления, тем более слабый сигнал может обработать и усилить до приемлемого уровня репитер.

• Начальный уровень усиления — от 60 до 65 дБ. Репитеры с заявленным коэффициентом усиления 60–65 дБ используются на объектах небольшой площади при наличии уверенного сигнала в точке установки уличной антенны. Такие репитеры рассчитаны на подключение 1–2 комнатных антенн и обеспечивают связь на площади 100–200 м².
• Средний уровень усиления — от 70 до 75 дБ. Репитеры со средним уровнем усиления используются при слабом входном сигнале в помещениях с большой площадью. Возможно подключение 3–4 комнатных антенн. Ориентировочная площадь покрытия — 200–400 м
  2.
• Высокий уровень усиления — от 80 дБ. Устройства этого класса позволяют усилить очень слабый входящий сигнал и обеспечивают высокое качество связи на объектах площадью свыше 400 м². Возможно подключение большого числа комнатных антенн (6–8) для создания равномерного покрытия в нескольких помещениях.
• Промышленные репитеры — 90 дБ. Индустриальные решения для усиления сигнала в целом здании или на промышленных объектах площадью 10000 м² и более. Обычно используются с разветвленной сетью раздающих антенн и вспомогательных усилителей.

Репитер BS-DCS/3G/4G-80 — универсальность и высокая производительность

Выходная мощность — характеристика репитера, измеряемая в милливаттах (мВт), напрямую влияющая на площадь покрытия устройства.

Усилители с низкой мощностью способны обеспечить уверенный прием сигнала в квартире, дачном доме или небольшом офисе. Мощным репитерам по силам справиться с объемом ангара или подземного паркинга бизнес-центра.

Иногда выходная мощность указывается в дБм (децибел-милливатты): в отличие от мВт, данная величина является логарифмической. Для перевода дБм в мВт рекомендуется воспользоваться специальными калькуляторами.

По мощности репитеры можно условно разделить на три класса:

• 50–100 мВт (17–20 дБм) — репитеры низкой мощности, которые рекомендуется использовать в небольших дачных домах, коттеджах и квартирах;
• 100–320 мВт (20–25 дБм) — репитеры средней выходной мощности. Оптимальный вариант для небольших предприятий, офисов и складов;
• 500–2000 мВт (27–33 дБм) — репитеры высокой мощности, используемые в помещениях большой площади со сложной планировкой;
• 5000–10000 мВт (37–40 дБм) — промышленные репитеры для усиления сигнала в целом здании или на крупных производственных объектах.

Сопротивление (импеданс)

50 Ом — наиболее распространенный показатель сопротивления в современных системах усиления сотовой связи. Помимо репитера, такое же сопротивление имеют подключаемые антенны, кабельные сборки, переходники и разъемы. Использование единого сопротивления позволяет избежать рассогласования электротехнических параметров цепи, снизить потери передаваемого сигнала (по мощности и качеству) и обеспечить легкость монтажа, эксплуатации и обслуживания системы усиления.

75 Ом — исходно телевизионный стандарт, который изредка используются в системах усиления сотовой связи. Основное преимущество — более доступные по цене разъемы, кабель и переходники (иногда используются телевизионные комплектующие).

Регулировка усиления сигнала и управление

В зависимости от модели и ценовой категории, репитер может быть оснащен системой ручной регулировки усиления. Необходимость снижения номинального усиления диктуется условиями радиочастотной обстановки в том или ином месте установки оборудования. Чрезмерная мощность в канале Uplink (от репитера в сторону базовой станции) может отрицательно сказываться на оборудовании операторов сотовой связи. Завышенный показатель усиления в сторону устройств-абонентов (Downlink) также нежелателен, поскольку иногда может привести к «закольцовке» (самовозбуждению репитера) или переусилению (при очень сильном входном сигнале).

Модели начального уровня, как правило, не имеют ручной регулировки усиления. Для изменения их выходной мощности рекомендуется использовать отдельные устройства — аттенюаторы.

Более дорогие модели репитеров оснащаются системами ручной регулировки (РРУ), позволяющей добиться оптимальной производительности устройств. Помимо ручной регулировки, большинство современных моделей (даже бюджетных) имеют автоматическую регулировку усиления (АРУ), что позволяет избежать перегрузки сигнала и «закольцовки» (ситуация, когда сигнал комнатной антенны настолько силен, что улавливается уличной, и наоборот).

Ручное управление может осуществлять как с помощью клавиш, реле или переключателей на корпусе репитера, так и с помощью кнопок (в зависимости от модели усилителя). Более дорогие модели оснащены экраном или дисплеем для отображения текущих параметров усиления, бюджетные — светодиодными индикаторами. Основное назначение индикаторов — отразить текущий режим работы устройства и предупредить опасность возникновения закольцовки.

Что такое бустер?

Бустер представляет собой дополнительный (дочерний) усилитель, используемый совместно с основным репитером. Основной репитер осуществляет прием сигнала от базовых станций, усиление и ретрансляцию на заданной территории. Бустер может быть подключен с помощью кабеля к репитеру для создания дополнительной зоны трансляции усиленного сигнала. Бустеры имеют малую мощность в направлении репитера и большую — в сторону абонентских устройств для обеспечения заявленной площади покрытия. Производители нередко называют свои бустеры линейными и магистральными усилителями.

Пример промышленного бустера Baltic Signal

Приобретение и установка бустера обходится гораздо дешевле, чем задействование на объекте второй полноценной системы усиления на базе репитера.

Обратите внимание, что бустер не может заменить полноценный репитер и эксплуатируется лишь в паре с основным усилителем.

Индивидуальный проект или готовое решение?

Производители репитеров и комплектующих для систем усиления сотовой связи нередко предлагают готовые решения — подобранные под те или иные задачи комплекты, включающие в себя все необходимое для подключения и эксплуатации системы усиления. Основное преимущество готовых решений — полная совместимость оборудования. Установка комплекта не требует от пользователя глубоких познаний в области радиосвязи и мобильных технологий. Готовые решения находят широкое применение на дачах, в пригородных домах и квартирах. Комплекты усиления связи можно рекомендовать как рентабельное и эффективное решение для типовых проектов.

Индивидуальные проекты подразумевают наличие специфических требований к системе усиления или нетиповых условий эксплуатации. К таким случаям относится оснащение крупных коммерческих объектов, необходимость применения бустеров или разработка проектной документации. Неравномерная радиообстановка (более мощный сигнал одних операторов на фоне других) также заставляет обратиться к специалистам.

Привлечение высококвалифицированного персонала при подборе оборудования и монтаже системы усиления позволяет добиться высокой эффективности усиления. Специалисты производят монтаж и настройку антенн и прочего оборудования в строгом соответствии с правилами установки и с учетом специфики объекта.

Цена репитера

Ценообразование репитеров достаточно демократично: как правило, более дорогие модели имеют лучшие технические характеристики и гибкую систему настройки параметров усиления. Универсальные репитеры поддерживают все используемые частотные диапазоны и способны усилить сигнал всех стандартов сотовой связи и мобильного интернета.

Бюджетные решения оснащаются минимумом возможности настройки и, как правило, обладают невысоким коэффициентом усиления и скромной выходной мощностью.

Внешняя (уличная) антенна

Эксплуатация репитера подразумевает обязательное подключение внешней антенны, монтируемой на улице и направляемой в сторону базовой вышки оператора. При подборе антенны необходимо учитывать совместимость частотных характеристик антенны и репитера, а также доступные по месту установки стандарты сотовой связи.

Для монтажа уличных антенн используются кронштейны и метизы, обеспечивающие надежную фиксацию антенн на крышах зданий, стенах и мачтах. При помощи кронштейнов обеспечивается правильное позиционирование антенны в пространстве относительно базовой станции сотовой связи.

Конструктивное исполнение и диаграмма направленности

По диаграмме направленности антенны можно разделить на круговые и направленные. Круговые обеспечивают равномерную приемопередачу сигнала на 360°. Такие антенны чаще используются на нестационарных объектах (на транспорте, вендорных аппаратах), и это связано с тем, что объект может менять свое местоположение относительно базовых станций оператора.

Направленные антенны имеют индивидуальную для каждой модели диаграмму направленности. Такие антенны помогают более точно «сфокусироваться» на приеме сигнала со стороны базовой станции. Для стационарных объектов рекомендуются именно направленные антенны.

Конструктивные исполнения уличных антенн разнообразны. При достаточной мощности сигнала (в черте города) могут использоваться простейшие штыревые антенны с круговой диаграммой направленности. Более эффективны антенны типа «волновой канал» («елочка»), используемые для приема одного диапазона. Волновые каналы могут поставляться как в открытом исполнении (когда пользователь видит металлическую антенну), так и в закрытом — в кожухе, предохраняющем антенну от погодных явлений и птиц.

Классический «волновой канал» BS-2000-17

Панельные антенны представляют собой скрытую под кожухом синфазную решетку, позволяющую обеспечить высокое качество приемопередачи сигнала. В зависимости от модели могут использоваться решетки различных конфигураций с большим или меньшим коэффициентом усиления и рабочим углом.

Мощная панельная антенна OMEGA 3G/4G

Наконец, параболические антенны — наиболее эффективные решения, представляющие собой (упрощенно) спутниковую «тарелку», направляемую на вышку сотового оператора.

Коэффициент усиления антенны

Коэффициент усиления — один из основных показателей производительности антенн, логарифмическая величина, измеряемая в дБи (изотропный децибел). Чем выше коэффициент усиления, тем более слабый сигнал способна «уловить» антенна. Антенны с высоким коэффициентом усиления используются на значительном удалении от базовой станции оператора.

Например, круговая антенна FREGAT с коэффициентом 6 дБи отлично подойдет для использования на транспорте, свободно перемещающемуся по городу. Небольшого коэффициента усиления достаточно для приема сигнала станций оператора. В свою очередь, антенна SOTA-6 с коэффициентом усиления до 15 дБи рекомендуется для установки на даче: она прекрасно принимает сигнал от удаленной базовой станции.

Внутренняя (комнатная) антенна

Внутренняя антенна отвечает за трансляцию усиленного репитером сигнала до конечных устройств-абонентов (мобильных телефонов, смартфонов, модемов). Устанавливаются такие антенны в помещениях. Как и внешние, комнатные антенны могут быть направленными или круговыми. Круговые рационально монтировать в центре помещения для равномерной трансляции сигнала. Направленные панельные антенны устанавливаются на стене помещения и транслируют сигнал согласно заявленной производителем диаграмме направленности.

Комнатная панельная антенна Vita-5 Потолочная антенна BS-700/2700-4



Конструктивное исполнение внутренних антенн в целом аналогично исполнению внешних, однако первые не оснащаются защитой от погодных условий и не предназначены для размещения на улице.

Кабельные сборки

Соединение репитера с внешней и внутренней антеннами осуществляется с помощью кабельных сборок. При выборе сборок необходимо выбрать длину, обеспечивающую достаточный разнос антенн друг от друга.

Кабельная сборка 5D-FB с разъемами N-male и SMA-male

На качество транспортировки сигнала влияет качество используемого кабеля и разъемов. Рекомендуется выбирать сборки на основе кабеля диаметром от 7 мм, например, 5D-FB или 8D-FB. В качестве бюджетной замены можно использовать кабель RG-58. Оптимальная длина кабельной сборки — 10–20 м в зависимости от мощности репитера.

Итоги

При покупке усилителя сотовой связи рекомендуем остановить ваш выбор на готовом комплекте. Комплект подбирается исходя из того, сигнал каких стандартов вам нужно усилить. Это может быть GSM, DCS, 3G, 4G или их сочетание.

Второй основной параметр — это коэффициент усиления репитера.

Для 100 м² — 65 дБ, для 200 м² — 70 дБ, для 300 м² — 75 дБ, для 400 м² — 80 дБ.

Примеры комплектов:

• BS-GSM-65-kit — базовый набор для усиления голосовой связи GSM для квартир, домов в деревне.
• BS-3G-65-kit — универсальное решение для городской среды, где функционируют сети третьего поколения (3G).
• BS-3G-75-kit — также универсальный (3G) усилитель, но рассчитанный на
• большую площадь покрытия. Справится за городом при слабом входном сигнале.
• BS-DCS/3G-70-kit — двухдиапазонное решение для города, поддерживающее голосовую связь и мобильный интернет в канале 3G, а также сети второго поколения GSM-1800 и скоростной интернет 4G (LTE-1800). Площадь покрытия до 300 м².
• BS-DCS/3G/4G-80-kit — сверхмощный комплект для усиления всех актуальных стандартов связи.

Как правильно выбрать GSM ретранслятор

Операторы сотовой связи постоянно улучшают свою сеть, стараясь минимизировать количество «мертвых зон». Однако, базовые станции строят преимущественно в городской черте т.к. в малонаселенных районах это экономически невыгодно. При этом, с плохим уровнем сигнала сотовой связи люди сталкиваются не только за городом, но и в его пределах. Это происходит из-за плохой проницаемости сигнала в строения по причине толщины стен, применения металлов в отделке-остеклении или сигнал просто не доходит в высотные здания, на уровень выше 10 го этажа.

Проблему плохого покрытия можно решить, установив усилитель сигнала сотовой связи — репитер.

На сегодняшний день на рынке представлено огромное количество усилителей сотовой связи. У большинства потребителей возникает вопрос: как же подобрать подходящий репитер?

Раньше усилители сотовой связи применялись только для улучшения голосовой связи (GSM900), поэтому сейчас аналогичные приборы, усиливающие 2G (GSM1800 или DCS), 3G (UMTS900, UMTS2100) и 4G (LTE800, LTE1800, LTE2100, LTE2600) сигналы, также по ошибке называют GSM репитерами.

Чтобы подобрать репитер необходимо:·

• Определить частоты, которые надо усиливать, замерить уровень сигнала
• Определить необходимую мощность репитера
• Подобрать необходимые дополнительные компоненты

1. Как определить частоту в которой работает оператор и замерить уровень сигнала?

Любой репитер усиливает сигнал в одном, двух, трех, четырех (редко) или пяти диапазонах.

! РЕПИТЕР УСИЛИВАЕТ НЕ конкретный СТАНДАРТ СВЯЗИ — 4G, 3G или 2G, а определенный диапазон частот. Поэтому, для начала вам нужно определить, в каких частотах работают операторы связи на вашей локации, желательно выяснить ситуацию по всем операторам, и всем стандартам связи.

Данную информацию можно получить с помощью приложения с ОС Android, согласно инструкции по ссылке.

2. Как определить необходимую выходную мощность.

Чем хуже сигнал на улице, где будет стоять внешняя антенна и чем больше кабеля будет в системе усиления, тем более мощный репитер необходимо устанавливать. В характеристиках репитеров присутствует рекомендуемое количество внутренних антенн. Если в системе будет много внутренних антенн, возможно дополнительно понадобятся линейные усилители — бустеры (умощнители системы усиления).

Коэффициент усиления репитера должен быть схож по цифровому значению без знака минус по отношению к уровню сигнала от оператора сотовой связи на улице, или может быть меньше на 10 — 15 дБ.

Например: если на улице сигнал -85дБ, репитер должен иметь коэффициент усиления от 70 дБ.

Обратите внимания! Площадь покрытия, указываемая в характеристиках рассчитана под идеальные условия: помещение без перегородок и реальная возможность покрытия сигналом зависит от сложности помещения, уровня входящего сигнала и даже количества и марки используемого кабеля.

3. Какие дополнительные компоненты потребуются.

Любая система усиления сигнала сотовой связи состоит как минимум из следующих компонентов:

• Репитер, усилитель мощности сигнала
• Внешняя антенна
• Кабельная сборка, с соответствующими разъемами, для внешней антенны
• Внутренняя антенна

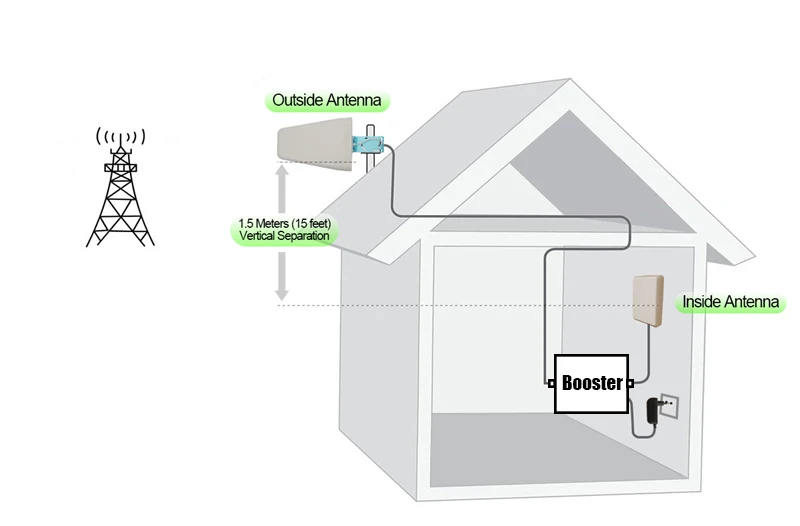

Система работает так: внешнюю антенну устанавливают по направлению к базовой станции на фасаде или крыше здания. Она принимает сигнал и передает его на репитер с помощью высокочастотного коаксиального кабеля. Репитер усиливает сигнал и передает на внутренние антенны, которые в свою очередь распространяют усиленный сигнал на ваши устройства.

• Внешнюю антенну следует устанавливать по уровню базовой станции, как правило это высота от 15 м до 30 м от земли.
• Количество внутренних антенн подбирается из расчета, что одна антенна работает в помещении с радиусом от 5 до 30 метров. Такой расчет зависит от уровня сигнала, который приходит на внутреннюю антенну.
• Следует выбирать только высокочастотный коаксиальный кабель (50 Ом), с минимальными потерями.
• Репитер должен работать именно в тех частотах в которых присутствует сигнал 4G, 3G и 2G. И коэффициент усиления соответствовать уровню входящего сигнала.

ВНИМАНИЕ! При выборе репитера существует множество технических нюансов, связанных с особенностью расположения объектов усиления, их структурой и свойствами. Перед покупкой оборудования ОБЯЗАТЕЛЬНО проконсультируйтесь со специалистами компании ДалСВЯЗЬ.

Позвонив по телефону: +7 (495) 120-35-51 доб. 140

Отправив электронное письмо на адрес: zakaz@dalsvyaz. ru

Как правильно выбрать усилитель сигнала для покупки и использования

Перед покупкой повторителя сигнала (также называемого усилителем сигнала в простонародье) вам необходимо знать и учитывать несколько моментов. Вы должны знать, для какой несущей вы будете использовать усилитель, а также на какой частоте они работают.

В Ирландии компания Mobile Networks and Carriers использует 2 диапазона GSM (900/1800 МГц), 2 диапазона UMTS (900/2100 МГц) и 2 диапазона LTE (800/1800 МГц). LTE 2600 МГц используется в других странах, но пока не в Ирландии.

Чтобы выбрать правильный, вам в конечном счете необходимо знать, какая полоса частот вашего оператора мобильной связи передает в вашем регионе, затем сопоставить ее с ретранслятором сигнала, который у нас есть, и убедиться, что они совместимы. Поэтому, если вы хотите усилить сигнал LTE, вам понадобится повторитель сигнала 800 МГц или 1800 МГц.

Узнайте больше о частотах операторов мобильной связи, используемых в Ирландии, в следующем разделе ниже.

Ирландские операторы и их частоты

Чтобы узнать, что использует каждый перевозчик/оператор, обратитесь к приведенной ниже таблице ирландских частотных диапазонов.

Обратите внимание на следующую информацию, чтобы лучше понять таблицу, и вы получите представление о том, какой повторитель сигнала выбрать:

• 4G LTE: 800, 1800 (2600 МГц в других странах)
• 3G (он же WCDMA) 2100 МГц
• GSM 900 МГц (1800 МГц в других странах)

Носители	Используемые частоты	Технология
3 (три)	900 МГц	GPRS, EDGE
	900 МГц, 2100 МГц	UMTS, HSPA+
	800 МГц	ЛТЕ, ЛТЕ-А
Водафон	900 МГц	GPRS
	2100 МГц	UMTS, HSDPA, HSPA+
	800 МГц, 1800 МГц	ЛТЕ, ЛТЕ-А
Метеор	900 МГц	GPRS, EDGE
	900 МГц, 2100 МГц	UMTS, HSDPA, HSPA+
	800 МГц, 1800 МГц	ЛТЕ, ЛТЕ-А
ПРИМЕЧАНИЕ Диапазон частот 700 МГц или 3,6 ГГц используется для 5G в Ирландии.

Итак, теперь, когда у вас есть обзор ирландских частот, читайте ниже для получения дальнейших указаний.

Ваш телефон обычно подключается к частоте в вашем текущем местоположении. Как только вы узнаете эту частоту, вы сможете выбрать правильный ретранслятор сигнала.

Если вы находитесь в Ирландской Республике и хотите увеличить скорость только голосовых вызовов и текстовых сообщений , вам потребуется частота 900 МГц независимо от того, в какой сети вы находитесь — это 900 МГц для голосовых вызовов и текстовых сообщений (1800 МГц в других странах). )

Частота будет одной из следующих:

• 900 МГц (диапазон 8) — используется для голосовых вызовов (SMS), данных 2G (EDGE, GPRS)
• 800 МГц (диапазон 20) — используется для данных 4G LTE на частоте 800 МГц
• 1800 МГц (диапазон 3) — используется для данных 4G LTE на частоте 1800 МГц
• 2600 МГц (диапазон 7) — используется для данных 4G LTE на частоте 2600 МГц
• 2100 МГц (диапазон 1) — используется для данных 3G на частоте 2100 МГц

Чтобы узнать, на какой частоте сейчас работает ваш телефон, вам необходимо пройти процедуру под названием Полевые испытания .

Для этого процесса не потребуется никакого специального оборудования, все, что вам нужно, это ваш телефон. Это может быть iPhone или Android.

Полевые испытания и сервисный режим

Основной целью этого руководства является то, чтобы вы знали, какую частоту вы получаете от мачты сетевого оператора. Чтобы получить эту информацию, Field Test или Service Mode помогут вам получить информацию о частоте, получив значение ARFCN/UARFCN/EARFCN или номер BAND .

Каждый тип телефона (iPhone/Android) имеет свою процедуру. Как правило, это включает в себя вызов специального номера, чтобы открыть скрытое меню.

ПРИМЕЧАНИЕ: Прочтите 9Руководство по полевым испытаниям 0116 , посвященное сети 4G LTE, на этой странице.

Убедитесь, что вы сделали следующее, прежде чем начать работу с этим руководством.

Убедитесь:

• WIFI выключен.
• Ваши мобильные данные включены.
• Ваш 3G или LTE включен.

Полевой тест на iPhone

ПРИМЕЧАНИЕ:

1. Проведите этот тест вне дома, где есть сигнал мобильной связи.
2. Вам нужен как минимум 1 сигнальный бар.

Шаг 1. Проверьте индикатор сигнала вашего телефона

Какой символ вы видите:

• E — Если вы видите символ E или просто полосу сигнала, значит, вы используете соединение для передачи данных с использованием GSM/EDGE 900 МГц (Группа 8).
• 3G — это означает, что вы получаете сигнал 3G, но вам нужно знать, на какой частоте он работает.
• 4G или LTE — вы получаете сигнал LTE, но вам нужно знать конкретную частоту.

Шаг 2: Наберите код доступа

Нажмите значок телефона на iPhone и наберите:

*3001#12345#*

Затем нажмите кнопку вызова.

Теперь вы должны находиться в режиме полевых испытаний.

Шаг 3: Получите частоту нисходящего канала или значение UARFCN

• Полевой тест для 3G
• Полевые испытания для LTE

Полевые испытания для 3G

Под экраном полевых испытаний:

• Нажмите на Сотовая среда UMTS , чтобы вывести телефон на следующий экран.
• Затем посмотрите на номер, указанный рядом с Частота нисходящего канала или Номер UARFCN . Это будет что-то около 10589 или 3088. Для более новых iPhone вам также нужно будет перейти к UMTS RR Info , чтобы получить частоту нисходящей линии связи или номер UARFCN. Обратите внимание на значения. На справочном изображении ниже 10713 — это значение для UARFCN и частоты нисходящей линии связи.

Эталонное изображение: как провести полевые испытания 3G на iPhone

Полевые испытания для 4G/LTE

Под экраном полевых испытаний:

• Коснитесь меню Режим подключения LTE Внутричастотные измерения . Затем на следующем экране…
• Найдите E-ARFCN или любое меню, в котором есть ARFCN . Обратите внимание на значение рядом с ним.

Шаг 4. Получите фактическую частоту со страницы калькулятора частоты

Справочное изображение: страница калькулятора частоты

• Перейдите на страницу калькулятора частоты и вставьте Частота нисходящего канала или Номер UARFCN .
• Найдите раскрывающееся меню с надписью Выберите тип сети .
• Выберите 4G LTE или 3G из раскрывающегося меню в зависимости от того, в какой сети вы тестируете (3G или LTE).
• Затем найдите номер E/U/ARFCN (только для нисходящей линии) текстовое поле. Введите значение (частота нисходящего канала или значение ARFCN), которое вы получили на шаге 3 выше.
• Затем нажмите Кнопка «Рассчитать» .

• Проверка результата.

  Вы можете получить информацию о частоте одним из следующих способов:

  • Частота нисходящей линии связи (от базовой станции к телефону): Если значение находится в диапазоне от 1800 до 1899, значит, вы работаете на частоте 1800 МГц. Если где-то между 800 и 899, то вы на 800 МГц.
  • Номер диапазона: Если вы видите 3, то это 1800 МГц. Если 20, то это 800МГц. Или обратитесь к этой информации.

  Эталонное изображение (пример результата): Щелкните здесь, чтобы просмотреть образец результата.

Полевые испытания или сервисный режим в телефонах Android

Полевые испытания телефонов Android необходимы, чтобы вы знали, на какой частоте вы работаете. У каждой марки/производителя есть специальный код для вызова, поэтому вы можете войти в режим полевых испытаний или сервисный режим на своем телефоне Android .

Прежде чем продолжить:

• Убедитесь, что вы отключили WiFi
• Убедитесь, что режим 3G или LTE включен.
• Убедитесь, что вы принимаете сигнал 3G или LTE.
• Получите хотя бы 1 полосу сигнала, когда находитесь вне дома.

Процедура

• Шаг 1: Проверьте индикатор сигнала вашего телефона. Обратите внимание, если он получает 3G , LTE или 2G Edge .

• Шаг 2: Наберите код доступа, чтобы перевести телефон в режим обслуживания .

  Ниже вы можете найти конкретные коды для звонков определенной марки/марки телефона:

  • Samsung: *#*#197328640#*#* или *#0011#
  • Sony: *#*#*386#*#* или *#*#*585*0000#*#*
  • HTC: *#*#7262626#*#*

• Шаг 3 : Получите частоту нисходящего канала или значение UARFCN.

  В зависимости от того, сколько лет вашему телефону, вы сможете найти одно из следующего:

  1. РЕЗИНА — Найдите предмет, в котором упоминается Band . BAND 1 , например, это сеть 3G. Если вы видите этот пункт на своем телефоне, то все готово. Нет необходимости в дополнительных шагах ниже. Теперь вы можете решить, какой репитер купить.

  2. Частота DL и UL — если номер BAND недоступен на вашем телефоне, найдите этот пункт и запишите значение.

  Вам нужно только получить Частота DL Значение или Частота загрузки. Затем перейдите к шагу 4. См. обведенную часть на эталонном изображении ниже.

  Эталонное изображение:

• Шаг 4: Расчет частоты.

  Эталонное изображение:

  Перейдите на страницу калькулятора частоты.

  Под Выберите тип сети выберите один из вариантов; 3G или 4G LTE.

  Затем скопируйте/вставьте DL Frequency в поле номера E/U/ARFCN (только для нисходящей линии связи).

  Затем нажмите кнопку Рассчитать .

  Проверьте результат . Частота может быть найдена под любым из следующих:

  • Частота нисходящей линии связи (от базовой станции к телефону): Если значение находится в диапазоне от 1800 до 1899, значит, вы работаете на частоте 1800 МГц. Если где-то между 800 и 899, то вы на 800 МГц.
  • Номер диапазона: Проверьте число рядом с ним и обратитесь к этой информации о частоте.

  Эталонное изображение (пример результата):

Отключение вызовов через Wi-Fi на iPhone

Эта функция iPhone позволяет вам совершать и принимать телефонные звонки через вашу беспроводную сеть, а не через сотовую сеть вашего оператора связи. К сожалению, включение функции вызовов по WiFi может ухудшить качество ваших телефонных звонков, и не рекомендуется использовать ее во время проведения полевых испытаний для определения полосы частот, поскольку известно, что она вызывает проблемы с сетевым подключением.

Вам следует отключить эту функцию и использовать голосовую сеть для вашего оператора мобильной связи не только при полевых испытаниях, но и в том случае, если у вас установлен ретранслятор. И, пожалуйста, имейте в виду, что вы должны делать это на всех смартфонах Android, Huawei, а не только на iPhone.

Вот почему мы создали для вас краткое руководство, которому вы можете следовать ниже.

Пошаговое руководство по отключению вызовов по Wi-Fi на iPhone

1. Перейдите на начальный экран > выберите «Настройки»
2. Прокрутите вниз > выберите телефон
3. Выбрать вызов по Wi-Fi
4. Отключить Звонки по Wi-Fi на этом iPhone
5. Вуаля! Звонки по Wi-Fi отключены

Если вы не поняли это правильно, видео на YouTube может вам помочь. Пожалуйста, смотрите ниже.

Заканчиваем!

Итак, теперь, когда вы знаете, какую частоту вы получаете, вы можете выбрать, какой повторитель сигнала использовать .

Подводя итог:

• Если вам нужен только повторитель GSM (голосовой), то ищите усилитель, который поддерживает 900 МГц или 2100 МГц. Было бы лучше, если бы вы выбрали двухдиапазонный, то есть повторитель 900 и 2100 в одном устройстве.
• Если вам нужно одновременно увеличить скорость передачи данных LTE и голосовой связи GSM, ищите модель, которая поддерживает обе функции одновременно, но сначала убедитесь, что вы знаете, что нужно. LTE в Ирландии может быть либо 800, либо 1800 МГц.

Вы можете комбинировать GSM Voice, 3G и LTE. Частотный диапазон должен быть ключевым, поэтому сделайте правильный выбор.

Теперь вы готовы приобрести один из наших комплектов для усиления сигнала мобильной связи!

---

Отказ от ответственности: Вся информация верна и верна на момент публикации, отраслевые изменения могут происходить без нашего ведома, мы делаем все возможное, чтобы оставаться в курсе текущей информации.

как правильно выбрать усилитель мобильного сигнала

Выбор подходящего усилителя мобильного сигнала может оказаться непростой задачей. В конце концов, звонки должны совершаться без проблем с сигналом мобильного телефона. Если у вас нет сигнала GSM, будет полезно использовать усилитель мобильного сигнала. В этой статье шаг за шагом объясняется, как правильно выбрать усилитель мобильного сигнала. Мы будем использовать пример для простоты. Рассмотрим эти исходные данные:

• Мы пользуемся услугами оператора Vodafone.
• Адрес: Hantverkargatan, 29, Стокгольм.
• Внешний сигнал GSM хороший (3 полоски).
• Мы хотим охватить внутреннюю среду площадью около 600 квадратных метров на одном заводе.



6 шагов для определения выбора усилителя мобильного сигнала:

• Шаг 1. Какой оператор нас интересует?
• Шаг 2. Подсчитайте квадратные метры, которые мы хотели бы покрыть
• Шаг 3. Мы хотим улучшить звонки или данные?
• Шаг 4. Проверьте наличие сигнала за пределами
• Шаг 5. Поиск базовых станций с правильными частотами
• Шаг 6. Выберите подходящий усилитель мобильного сигнала



Шаг 1. Какой оператор нас интересует?

В Европе у нас есть основные операторы и так называемые «Виртуальные операторы мобильной связи (MVNO)». Эти виртуальные операторы используют сеть одного из основных провайдеров. В зависимости от того, какой оператор мы используем, нам нужно будет выбрать для него правильную частоту.



Шаг 2. Подсчитайте, сколько квадратных метров мы хотели бы покрыть

Мы хотим усилить сигнал сотовой связи на площади около 600 квадратных метров на одном этаже. В ресторане есть стены и двери, это не открытое пространство.

— Площадь: 600 квадратных метров



Шаг 3. Мы хотим улучшить звонки или передачу данных?

Общее наблюдение: «У нас есть Wi-Fi, так что это просто вопрос звонков». В принципе, это неплохая идея, так как Wi-Fi часто присутствует в домах и офисах.

Классически звонки осуществляются по сети 2G и типичной частоте 900 МГц (в некоторых случаях даже 1800 МГц). Однако в настоящее время все больше и больше звонков используют сеть 4G. Звонки по 4G — это именно то, что нужно.

В предыдущей статье мы пролили свет на звонки 4G, подчеркнув следующие положительные аспекты:

• Превосходное качество связи
• Улучшенное покрытие и связь
• Увеличенный срок службы батареи
• Видеозвонки

Таким образом, сеть 4G полезна не только для передачи данных и Интернета, но и является интересной технологией для звонков, поэтому мы добавляем ее к требованиям нашего идеального усилителя сигнала.

— Сеть: мы хотим улучшить звонки (900 МГц) и передачу данных 4G (800 МГц).





Шаг 4. Проверка внешнего сигнала

Каждый усилитель мобильного сигнала оснащен внешней антенной (модель панельной антенны). Мощность этой панельной антенны частично зависит от качества внешнего сигнала GSM. Это связано с расстоянием до базовых станций (в данном случае Vodafone). Панельная антенна принимает сигнал примерно на 180 градусов и подходит, когда внешний сигнал достаточно хороший, а расстояние до радиостанций составляет примерно 1,5 км.

В идеале измерять качество внешнего сигнала на крыше здания, потому что именно там будет установлена ​​внешняя антенна (здесь вы можете найти, как измерить сигнал GSM с помощью Android и как измерить сигнал GSM с помощью Айфон).

— Внешний сигнал хороший: 3 полоски



Шаг 5. Поиск базовых станций с нужными частотами

ближайшие к нам базовые станции Vodafone.

В каждом регионе Европы есть реестр базовых радиостанций для мобильной телефонии, который отображается на онлайн-карте. В нашем примере мы находимся в городской местности, и вокруг нас много передающих антенн. В частности, мы видели один в 600 метрах от нашего дома.



Шаг 6. Выберите подходящий усилитель мобильного сигнала

Мы делаем несколько очень полезных замечаний. Подведем итоги.

• Оператор: Vodafone
• Площадь: 600 квадратных метров
• Сеть: звонки 2G (900 МГц) и 4G (800 МГц)
• Внешний сигнал: 3 полосы
• Базовые станции: в радиусе 1,5 км

Это подводит нас к выбору идеального усилителя мобильного сигнала:

Повторитель GSM RF-EL13-H от Rosenfelt

Все усилители мобильного сигнала поставляются с внешней антенной, внутренней антенной и 10-метровым коаксиальным кабелем.
