Где находится BIOS?
Набор микропрограмм, входящих в БИОС, отвечает за базовую функциональность системы, ее проверку, а также запуск операционной системы. Поэтому не праздным является вопрос о том, где находится BIOS на настольном компьютере или ноутбуке, поскольку может сложиться такая ситуация, что может потребоваться замена или перепрограммирование информации, в ней содержащейся.
Содержание статьи
- Как найти микрочип BIOS
- Пример расположения на материнской плате
- Заключение
Как найти микрочип BIOS

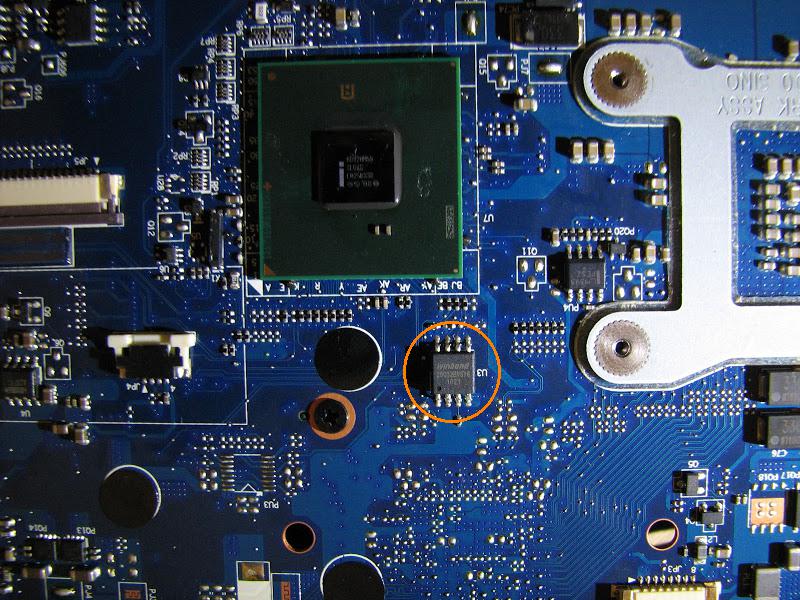

БИОС компьютера находится на материнской плате в специальной, как правило, довольно небольшой микросхеме(чипе). В зависимости от производителя материнской платы, эта микросхема может быть либо съемной, либо жестко вмонтированной в плату. Если она является съемной, вне зависимости на компьютере или ноутбуке, то вам повезло – в этом случае вы сможете заменить или перепрограммировать микросхему BIOS, если у вас появится такая необходимость.
Очень часто производители материнских плат размещают на плате сразу 2 микросхемы BIOS – основную и резервную.
Итак, что же надо сделать, чтобы найти расположение микросхемы БИОС на материнской плате? Прежде всего, откройте корпус системного блока и получите доступ к материнской плате. Если вам мешают получить хороший обзор всей поверхности материнской платы различные кабели данных и питания, то можно некоторые из них временно отключить. Главное запомните или запишите как они были подключены до ваших исследовательских работ.
Если вы хотите найти местоположение БИОС на материнской плате вашего компьютера, не зная заранее, как она точно выглядит, то эта задача не всегда так проста, как представляется на первый взгляд. Во многих руководствах утверждается, что искать микрочип лучше всего рядом с батареей CMOS-памяти, которая обычно хорошо заметна благодаря тому, что выделяется своей круглой блестящей поверхностью на фоне остальных элементов материнской платы. Однако следует иметь в виду, что часто рядом с батареей вообще нет никаких чипов, а BIOS на самом деле может располагаться довольно далеко от батареи.
Дабы не быть голословным, приведу фотографию одной материнской платы производства MSI.
Пример расположения на материнской плате впаянной микросхемы БИОС
- Микросхема БИОС
- Батарея CMOS
Понятно, что в данном случае следование совету искать BIOS рядом с батареей лишь существенно затянуло бы поиски.
Кроме того, на разных материнских платах могут использоваться разные чипы BIOS и соответственно, они могут выглядеть совершенно по-разному. Но все же, как правило, этот чип имеет форму квадрата со стороной около 1 см и располагается в специальной панели, из которой ее можно вытащить. Иногда на ней бывает маркировка одного из производителей, например фирмы American Megatrends, но это правило тоже не всегда соблюдается. Также микросхема БИОС часто, но далеко не всегда снабжена голографической наклейкой. Поэтому лучше всего для определения точного места размещения микросхемы посмотреть в документацию системной платы, которую, как правило, довольно легко найти в Интернет.
Изредка встречаются и материнские платы, в которых нет BIOS, выделенной в отдельную микросхему.
Пример расположения на материнской плате
Рассмотрим расположение системного BIOS на примере материнской платы ASUS A8N-SLI. В данном случае микросхема БИОС расположена на своем стандартном месте, не очень далеко от батарейки. Эта микросхема является съемной и расположена в специальном разъеме, из которого ее легко вытащить.
Также очень часто рядом с микросхемой и батареей бывает расположен джампер, при помощи которого можно обнулить память BIOS и вернуться к заводским настройкам. Это бывает полезно в том случае, например, если нужно сбросить пароль BIOS.
Пример расположения съемной микросхемы БИОС на материнской плате
- Батарейка питания
- Джампер сброса памяти
- Контроллер ввода-вывода Super I/O
- Микросхема системной БИОС
Заключение
Итак, из этой статьи вы узнали, где располагается БИОС, но если вы и после нашего материала испытываете трудности при определении её местоположения на вашем компьютере или ноутбуке, то обратитесь за помощью к руководству пользователя для конкретной материнской платы.
Порекомендуйте Друзьям статью:
Как узнать версию БИОС на ноутбуке или компьютере?
БИОС (от BIOS, basic input/output system — «базовая система ввода-вывода») — это часть программного обеспечения, необходимая для предоставления операционной системе API-доступа к аппаратуре компьютера, а также подключенным к нему устройствам. Некоторое время назад я рассказывал о том, как зайти в БИОС, а сегодня вы узнаете, как узнать его версию.
Наверняка у вас мог возникнуть вопрос — зачем обычному пользователю нужно знать версию БИОС? Вот вам простой пример: разработчики добавили поддержку новой технологии, которая в начальной версии отсутствовала. При этом проверить, имеется ли данная технология в текущей версии BIOS, пользователь не может, а потому самый простой способ это выяснить — узнать версию БИОС.
Процедура актуальна как для компьютеров, так и для ноутбуков (включая HP, ASUS, Acer, Lenovo, Sony, Dell, Samsung и т.д.), хотя некоторые пользователи считают, что способы для этих двух случаев будут различными.
Это не так.
Всего существует несколько способов проверки. Начну я по традиции с наиболее простых.
Проще всего, пожалуй, выяснить версию БИОС в тот момент, когда загружается ваш ПК. Вы наверняка могли видеть заставку до загрузки операционной системы? Так вот, на ней можно найти нужную нам информацию.
Правда, здесь есть одно НО — заставка эта показывается в течении одной или нескольких секунд, поэтому надо обладать орлиным зрением, что бы хоть что-то разглядеть на экране. Однако есть очень простой выход — как только на экране появится заставка, нажмите на клавишу PAUSE/BREAK, что находится на клавиатуре. В этом случае дальнейшая загрузка приостанавливается и вы можете не спеша найти все интересующие вас данные.
Мы можем зайти в сам BIOS и узнать его версию прямо из меню. Для этого при загрузке компьютера нужно нажать кнопку DEL, на некоторых устройствах срабатывает клавиша ESC.
Попав в сам BIOS, зайдите в главное меню, где и будет отображаться необходимая информация.
Если по каким-либо причинам два предыдущих метода вам не подходят, вы можете воспользоваться стандартными утилитами Windows.
Зайдите в меню «Пуск», в строку «Найти программы и файлы» добавьте следующее слово msinfo32 без кавычек и прочих символов, после чего нажмите на клавишу Enter. Таким образом вы откроете «Сведения о системе». Прямо на главной вкладке будет указана информация о вашем компьютере и системе. Один из пунктов называется «Версия BIOS». Как вы могли догадаться, именно он-то нам и нужен.
Честно говоря, трудно представить, что бы ни один из указанных здесь методов вам не помог, но если это вдруг произошло по каким-то непонятным причинам, вы можете узнать версию BIOS с помощью сторонних программ. Например, это может сделать всеми любимая программа Everest, которую вы можете скачать на официальном сайте (программа условно-бесплатная).
Выберите раздел «Системная плата» — BIOS. Здесь вы увидите его версию.
Версию BIOS можно узнать и с помощью командной строки. Запустите командную строку («Пуск» — «Все программы» — «Стандартные» — «Командная строка»), введите команду wmic bios get smbiosbiosversion и нажмите Enter.
Если не получается, тогда введите команду systeminfo. Одним из пунктов в полученной информации будет как раз версия БИОСа.
Вы не поверите, но посмотреть версию БИОСа можно даже через редактор реестра! Открываете редактор (WIN+R, пишите слово regedit и нажимаете ОК), после чего открываете ветвь HKEY_LOCAL_MACHINE\HARDWARE\DESCRIPTION\System.
Здесь вы увидите два пункта SystemBiosDate и SystemBiosVersion — это дата и версия BIOS соответственно.
Вопросы по теме можете задавать с помощью комментариев.
| Производитель | Тип | Модели | Меню загрузки | Загрузка один раз | Ключ BIOS | Изменить приоритет |
|---|---|---|---|---|---|---|
| АСЕР | Esc, F12, F9 | Дел, F2 | ||||
| АСЕР | нетбук | AspireOne, временная шкала Aspire | Ф12 | Ф2 | ||
| АСЕР | нетбук | Стремитесь v3, v5, v7 | Ф12 | В BIOS должно быть включено «Меню загрузки F12». По умолчанию он отключен. | Ф2 | |
| ЯБЛОКО | После 2006 г. | Опция | ||||
| Асус | настольный | Ф8 | Ф9 | |||
| Асус | ноутбук | Esc | Ф9 | |||
| Асус | ноутбук | Р503К | Ф8 | ДЕЛ | ||
| Асус | нетбук | Эээ ПК 1025c | Esc | Ф2 | Вкладка загрузки, приоритет загрузочного устройства, 1-е загрузочное устройство, съемное устройство, F10 | |
| КОМПАК | Пресарио | Esc, F9 | Ф10 | BIOS «Расширенная вкладка», порядок загрузки | ||
| ДЕЛЛ | настольный | Измерение, Инспирон, Широта | Ф12 | Выберите «USB-накопитель» | Ф2 | |
| ДЕЛЛ | настольный | Моноблок Inspiron One 2020, 2305, 2320, 2330 «Все в одном» | Ф12 | Выберите «USB-накопитель» | Ф2 | |
| ДЕЛЛ | ноутбук | Инспирон | Ф12 | Выберите «USB-накопитель» | Ф2 | Настройки-> Основные->Последовательность загрузки->»Запоминающее устройство USB», затем стрелка вверх, [Применить]—[Выход] |
| ДЕЛЛ | ноутбук | Точность | Ф12 | Выберите «Запоминающее устройство USB» в меню загрузки | Ф12 | |
| МАШИНЫ | Ф12 | Вкладка, Дел | ||||
| HP | универсальный | Esc, F9 | Esc, F10, F1 | |||
| HP | настольный | Медиа-центр | Esc | Ф10 | Вкладка BIOS «Дополнительно», порядок загрузки, переместить «USB-устройство» перед «Жесткий диск» | |
| HP | настольный | Павильон 23 Все в одном | Esc | Выберите загрузочный носитель из меню | Ф10 | Вкладка «Дополнительно» в BIOS, порядок загрузки, переместите «USB-устройство» перед «Жесткий диск». | .
| HP | настольный | Павильон g6 и g7 | Esc | Ф10 | Вкладка BIOS «Дополнительно», порядок загрузки, переместить «USB-устройство» перед «Жесткий диск» | |
| HP | настольный | Павильон ПК HPE, h8-1287c | Esc | Затем F9 для «Меню загрузки» | Esc F10 | Вкладка «Хранилище», «Порядок загрузки», «Устаревшие источники загрузки» |
| HP | настольный | Павильон ПК, стр.6 2317c | Esc | Затем F9 для «Меню загрузки» | Esc F10 | Вкладка «Хранилище», «Порядок загрузки», «Устаревшие источники загрузки» |
| HP | настольный | Павильон ПК, стр.7 1297cb | Esc | Затем F9 для «Меню загрузки» | Esc F10 | Вкладка «Хранилище», «Порядок загрузки», «Устаревшие источники загрузки» |
| HP | настольный | TouchSmart 520 ПК | Esc | Затем F9 для «Меню загрузки» | Esc F10 | Вкладка «Хранилище», «Порядок загрузки», «Устаревшие источники загрузки» |
| HP | ноутбук | 2000 | Esc | Выберите «Память Patriot» в меню параметров загрузки | Esc | |
| HP | блокнот | Павильон | Esc | Ф10 | Вкладка BIOS «Дополнительно», порядок загрузки, переместить «USB-устройство» перед «Жесткий диск» | |
| HP | блокнот | ЗАВИСТЬ dv6 и dv7 ПК | Esc | Esc | Вкладка F10 Storage, порядок загрузки, устаревшие источники загрузки | |
| ИНТЕЛ | Ф10 | |||||
| ЛЕНОВО | настольный | Ф12, Ф8, Ф10 | Ф1, Ф2 | |||
| ЛЕНОВО | ноутбук | Ф12 | Ф1, Ф2 | |||
| ЛЕНОВО | ноутбук | IdeaPad P500 | F12 или Fn + F11 | Ф2 | ||
| НЭК | Ф5 | Ф2 | ||||
| ПАКАРД БЕЛЛ | Ф8 | F1, Дел | ||||
| САМСУНГ | F12, Esc | |||||
| САМСУНГ | нетбук | NC10 | Esc | Ф2 | Вкладка «Загрузка», выберите «Приоритет загрузочного устройства», нажмите «Ввод», вверх/вниз, чтобы выделить, F6/F5, чтобы изменить приоритет | |
| САМСУНГ | ультрабук | Series 5 Ultra и Series 7 Chronos | Esc | Ф2 | Вкладка «Загрузка», выберите «Приоритет загрузочного устройства», нажмите «Ввод», вверх/вниз, чтобы выделить, F6/F5, чтобы изменить приоритет | |
| ШАРП | Ф2 | |||||
| СОНИ | ВАИО, ПКГ, ВГН | Ф11 | Ф1, Ф2, Ф3 | |||
| СОНИ | ВГН Esc | Ф10 | Ф2 | Раздел BIOS «BOOT», включена «Загрузка с внешнего устройства» | ||
| ТОШИБА | Протеже, Сателлит, Текра | Ф12 | F1, Esc | |||
| ТОШИБА | Эквиум F12 | Ф12 | Ф12 |
Как обновить BIOS и UEFI
Главная / Инструкции / Инструкции по аксессуарам
Практическое руководство
Все, что вам нужно знать перед обновлением BIOS
Джим Мартин
Исполнительный редактор, технический консультант
Изображение: Джим Мартин / Foundry
BIOS должен быть устаревшим аббревиатурой в мире ПК и ноутбуков, но он сохраняется даже сейчас.
Расшифровывается как Basic Input/Output System и представляет собой микросхему, которая позволяет вашему ПК или ноутбуку выполнять основные операции запуска перед загрузкой Windows или другой операционной системы.
Однако в наши дни материнские платы ПК и ноутбуков не имеют чипов BIOS. Вместо этого они используют новую систему с новой аббревиатурой: UEFI.
Вы по-прежнему можете запускать их в устаревшем режиме BIOS, но почти все, включая производителей материнских плат, по-прежнему называют UEFI «BIOS».
Существуют различия между работой BIOS и UEFI, но на самом деле это не важно, поскольку процесс обновления в основном одинаков.
И, конечно же, вы здесь, потому что хотите обновить свой.
Существует два стандарта BIOS, о которых вам необходимо знать. Традиционный тип постепенно прекращается и заменяется более новыми чипами UEFI, хотя ПК, выпущенные до 2007 года, могут по-прежнему иметь более старую версию. UEFI создал универсальный стандарт для всех основных производителей процессоров, в том числе
Стоит ли обновлять BIOS?
Но прежде чем мы объясним, как это сделать, важное предупреждение .
Если во время обновления BIOS что-то пойдет не так, ваш ПК или ноутбук может стать бесполезным. Если происходит отключение питания или компьютер выключается во время обновления, это может означать, что он вообще не может загрузиться. Это маловероятно, но не исключено.
Итак, если у вас нет веской причины, мы советуем вам вообще не обновлять BIOS.
Допустимые причины для обновления включают добавление поддержки нового процессора, который вы планируете установить, устранение ошибки, проблемы с производительностью или уязвимости, а также добавление новых функций, которые вам нужны или нужны.
Как обновить BIOS/UEFI
Предполагая, что вы все еще хотите выполнить обновление, вот обзор процесса. Рекомендуется проверить точную процедуру для вашей конкретной материнской платы или ноутбука, поскольку она может различаться, и, естественно, мы не можем предоставить руководство для каждого из них.
- Загрузите последнюю версию BIOS (UEFI) с веб-сайта производителя
- При необходимости разархивируйте ее и скопируйте на USB-накопитель, отформатированный в FAT32 (NTFS может не поддерживаться)
- Перезагрузите компьютер и войдите в BIOS (UEFI) нажав соответствующую клавишу на клавиатуре (обычно F2, Del или F10)
- Перейдите в меню, чтобы найти экран обновления
- Нажмите кнопку «Обновить» и выберите файл на USB-накопителе
- Подождите, пока процесс обновления завершится завершено, затем перезагрузите компьютер
Если вы осторожны, рекомендуется сделать резервную копию всех важных файлов с вашего ПК перед началом работы.
Хотя неудачное обновление BIOS не представляет прямой опасности для данных на вашем жестком диске, получить к ним доступ, если обновление пойдет не так, будет проблематично.
Шансы, как мы уже говорили, ничтожны. Но это все же риск.
Как определить марку и модель вашей материнской платы
Следующим вашим шагом, вероятно, будет выяснить, какая у вас материнская плата, чтобы вы могли загрузить правильный файл с веб-сайта производителя. Крайне важно, чтобы вы получили правильный файл, и, вероятно, плохая идея получить файл из любого места, кроме сайта производителя.
Полное название модели, например MSI Z170A Gaming Pro, обычно находится на самой плате. Это важно, так как обычно существуют немного разные версии, и у каждой может быть свой индивидуальный BIOS. Кроме того, вы должны записать номер версии — например, REV 1.03G, так как может потребоваться файл BIOS, отличный от предыдущих версий платы.
Если вы обновляете ноутбук, вам нужно только найти марку и точную модель ноутбука и перейти на сайт производителя.
В любом случае вам следует найти раздел поддержки или загрузок, найти BIOS или микропрограмму и убедиться, что вы загружаете правильный файл.
Один из способов узнать, какая у вас материнская плата и какая версия BIOS установлена, — использовать системную информацию Windows.
Удерживая нажатой клавишу Windows + R, вызовите командную строку «Выполнить», введите в поле msinfo32 и нажмите OK.
Появится окно информации о системе, подобное показанному ниже. В разделе «Сводка системы» найдите производителя базовой платы, продукт и версию/дату BIOS.
Иногда, как в этом случае, точная версия не отображается, поэтому вам нужно перезагрузиться и зайти в сам BIOS, чтобы проверить версию.
Вы также можете увидеть в разделе «Режим BIOS», если ваша материнская плата настроена на Legacy или UEFI. В идеале для современных машин это должен быть UEFI.
Jim Martin / Foundry
После того, как вы точно знаете, какой файл BIOS вам нужен, и загрузили нужный файл с веб-сайта производителя, стоит прочитать любые инструкции — содержащиеся в загрузке или на самом веб-сайте производителя — о точном обновлении процесс для вашего BIOS.
Они различаются, и вам может потребоваться настроить некоторые параметры перед началом процесса обновления, например отключить безопасные режимы загрузки и режимы быстрой загрузки.
В большинстве случаев вам просто нужно извлечь файлы из zip-файла и скопировать их на USB-накопитель.
Можно ли обновить BIOS в Windows 10?
Для многих материнских плат обновление с Windows 10 невозможно. Вам потребуется перезагрузить компьютер, войти в BIOS и найти в меню такой параметр, как «EZ Flash», «M Flash» или «Q Flash». Просто следуйте инструкциям на экране, чтобы выбрать файл BIOS с USB-накопителя.
Если вы не можете получить доступ к BIOS, вот несколько дополнительных советов, особенно если вместо этого ваша материнская плата использует UEFI.
Однако вы можете обнаружить, что производитель вашей материнской платы или ноутбука предлагает приложение Windows для обновления BIOS. Некоторые производители ноутбуков, в том числе Dell, даже включают обновления BIOS в свою основную утилиту обновления программного обеспечения, и в этом случае вам, возможно, придется просто запустить ее.
Если вы видите возможность сделать резервную копию вашего текущего BIOS перед обновлением, сделайте это. Найдите запись в строке «Сохранить текущие данные BIOS» и выберите папку для их сохранения.
Следуйте инструкциям в приложении, чтобы обновить BIOS. Возможно, вам придется указать ему файл BIOS, который вы уже загрузили, или он может автоматически получить последнюю версию из Интернета.
Должен отображаться ход обновления, и после завершения вам может потребоваться перезагрузить компьютер, чтобы изменения вступили в силу.
Проверьте настройки BIOS
После того, как средство прошивки успешно завершит обновление, вы можете немедленно перезагрузить компьютер или ноутбук и возобновить работу с новым BIOS. Тем не менее, мы рекомендуем сначала проверить некоторые вещи.
Войдите в BIOS с помощью соответствующей клавиши во время загрузки. Проверьте основные настройки, чтобы убедиться, что дата и время правильные, порядок загрузки (то есть, какой жесткий диск проверяется первым для установки Windows), и убедитесь, что все остальное выглядит правильно.
