черный или красный, какой по цвету
Автор Акум Эксперт На чтение 5 мин Просмотров 6к. Опубликовано Обновлено
В некоторых случаях необходимо определить полярность проводов блоков питаний и зарядных устройств. В этой статье мы разберемся с проводами в зарядке для телефона – где плюс, а где минус.
Содержание
- Как определить полярность и назначение проводов
- По стандартной расцветке USB из 4 проводов
- По цветам, если провода всего два
- Определить с помощью мультиметра
- Как узнать с помощью светодиода
- Определяем, где плюс и минус, “химическими” способами
Итак, мы отрезали вилку от зарядного устройства для тех или иных целей или она просто обломилась. Попробуем определить, какие провода отвечают за питание и какой из них плюсовой, а какой минусовой.
По стандартной расцветке USB из 4 проводов
Начнем с зарядных устройств и кабелей USB для смартфонов с четырьмя проводниками.
Какие из них отвечают за плюс и минус питания?
Согласно стандартной расцветке назначение проводников следующее:
- Черный – минус питания, общий.
- Красный – плюс питания.
- Белый – передача данных (D-).
- Зеленый – передача данных (D+).
Таким образом, красный и черный у нас отвечают за питание, белый и зеленый – за передачу данных. Последние подключаются к контактам DATA-штекера USB или mini USB.
Распайка проводов по цветам
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос
Важно! Редко, но случается, что за минус на зарядке от телефона отвечает синий провод. Обычно такое нарушение допускают производители «ноунейм», но и у известных брендов подобные замены случаются.
По цветам, если провода всего два
Как определить по цвету провода зарядки, если их всего два? Здесь действует то же правило:
- Красный – плюс.
- Черный или синий – минус.
В некоторых кабелях роль минусового проводника играет экранирующая оплетка – «экран». Один из примеров – зарядное устройство для ноутбука.
Здесь минусом на зарядном устройстве является оплеткаОпределить с помощью мультиметра
К сожалению, как было отмечено выше, не все производители придерживаются общепринятого стандарта в расцветке изоляции. Некоторые из них вообще используют одноцветные варианты или простые двухжильные в своих зарядниках. Хорошо еще, если один из них как-то обозначен. К примеру, полоской.
Это зарядное устройство имеет обычный плоский двухжильный кабель черного цвета
Здесь нас выручит обычный китайский мультиметр. Правильно подключаем щупы: черный – в нижнее гнездо (обычно обозначено надписью «COM» или значком заземления), красный – в среднее (обозначается VΩmA).
Правильное подключение щуповТеперь красный щуп – это плюс измерительного прибора, черный – минус. Устанавливаем переключатель на измерение постоянного напряжения.
Включаем зарядное устройство в сеть и определяем напряжение. Если перед показаниями стоит значок «минус», то красный щуп прибора подключен к минусу. Если значка нет – к плюсу.
Определить полярность можно и стрелочным прибором. При правильном включении вольтметр покажет напряжение, при неправильном стрелка попытается «зашкалить» за левый сектор.
Как узнать с помощью светодиода
Если мультиметра под рукой нет, то где какой провод, определяют любым индикаторным светодиодом. Но прежде выясняют, где у светодиода анод, а где катод. Если диод новый, то это можно сделать по длине выводов. Вывод анода всегда длиннее. Если полупроводник паяный, то посмотрите на его баллон на просвет. Кристалл всегда на подложке, подключенной к катоду.
Определяем полярность светодиодаЕще нам понадобится резистор номиналом 470 Ом – 1 кОм. Далее собираем простую схему – соединяем светодиод с резистором последовательно.
Этот импровизированный щуп подключаем к блоку питания. Если светодиод светится, то полярность подключения такая, как указано на рисунке ниже. Если нет – противоположная.
Светодиод может не гореть, если он неисправен. Если он не засветился, меняем полярность подключения и убеждаемся, что все в порядке, он загорелся.
Определяем, где плюс и минус, “химическими” способами
Определить, какой проводник плюс, а какой – минус, можно и подручными средствами. Для первого варианта нам понадобится стакан обычной воды со щепоткой поваренной соли. Зачищаем проводники и опускаем их в воду. Подключаем зарядное устройство к сети.
Определение полярности при помощи водыЧерез некоторое время на одном из проводов появятся пузырьки. Это водород, образующийся за счет электролиза воды. Конец с пузырьками минусовой.
На минусовом конце (фото слева) появились пузырьки водородаНа плюсовом проводе тоже могут появиться пузырьки.
Это кислород. Но пузырьков будет намного меньше, и определить, где плюс, а где минус, не составит труда.
Для реализации второго метода понадобится сырой картофель. Разрезаем его пополам и втыкаем в срез провода.
Через некоторое время вокруг положительного проводника появится зеленоватое пятно.
Мы выяснили, как определить полярность проводников блока питания или зарядного устройства. Надеемся, что с этим у вас проблем в будущем не будет.
Сейчас читают:
КАК ПОЧИНИТЬ ЗАРЯДКУ ОТ ТЕЛЕФОНА
от admin
Очень часто поломки техники, бывают настолько элементарные, и легко устранимые, что даже браться за ремонт порой не хочется, не представляет интереса, но приходится. Недавно ко мне обратился за помощью мой знакомый, итак живший до этого небогато, а в последнее время, в связи с кризисом, еще и лишившийся работы.

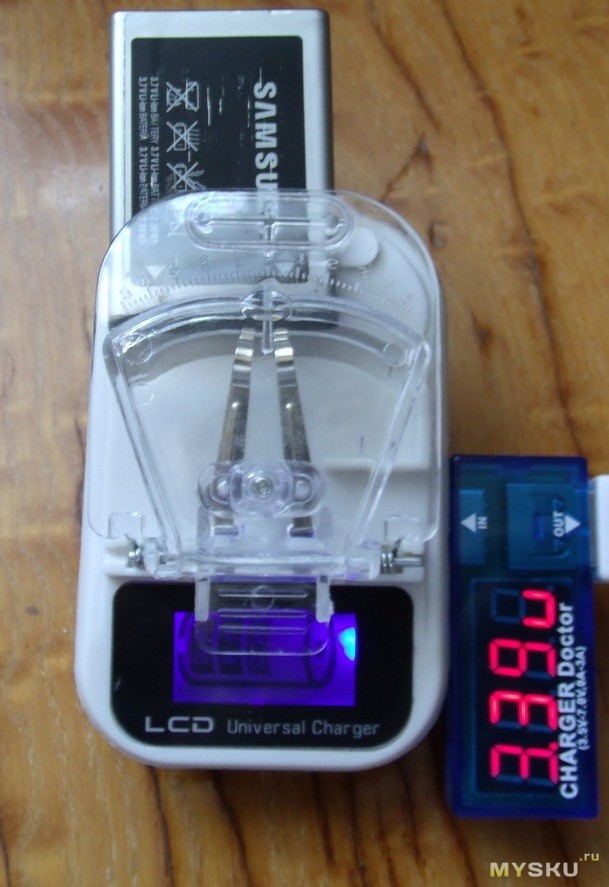

Показывает универсальное зарядное устройство типа Лягушка для литиевых АКБ от телефонов, с отломившимися креплениями прижимающей части, и спрашивает, можно ли что-нибудь сделать. Говорит, что на неё сели. Первая мысль была, предложить ему выбросить, и купить новую, но посмотрев на его огорченное поломкой лицо — передумал и решил помочь.
