GDDR5 (англ. Graphics Double Data Rate) — 5-е поколение памяти DDR SDRAM, спроектированной для приложений, требующих высокой полосы пропускания. В отличие от его предшественника, GDDR4, GDDR5 основан на памяти DDR3, которая имеет удвоенные по сравнению с DDR2 DQ (Digital Quest) каналы связи, но у GDDR5 также есть буферы предварительной выборки шириной 8 битов, как у GDDR4.
GDDR5 соответствует стандартам, которые были изложены в спецификации GDDR5 JEDEC. Она использует 8n архитектуру предварительной выборки и интерфейс динамической конфигурации устройств, для достижения высокого быстродействия и может быть сконфигурирована для управления в режимах x32 или x16 (clamshell), который выбирается во время инициализации устройства.
Например для GDDR5 со скоростью передачи данных 5 Gbps (5 Гбит/с) на вывод CK подается тактовая частота 1,25 GHz, а WCK c частотой 2,5 GHz. Так же часто употребляется эффективная частота (QDR), поскольку как написано выше данные передаются на частоте WCK в режиме DDR. В приведенном примере эта частота составляет 5 GHz.
В связи с наличием двух частот (CK, WCK) производители изделий использующих GDDR5 могут указывать разные частоты для памяти, хотя скорость предачи данных может не отличаться. NVIDIA указывает частоту WCK, AMD частоту CK. Один 32 битный GDDR5 чип использует 170-контактный корпус BGA.
Содержание
|
Использование в коммерческих продуктах
25 июня 2008 года компания AMD выпустила свой первый графический ускоритель, использующий память GDDR5 — ATI Radeon HD 4870. На плате установлено 512 МБ либо 1024 МБ памяти GDDR5.
На данный момент AMD использует данную память в графических картах среднего и высокого ценового диапазона, объем которой варьируется от 512 МБ до 6144 МБ : HD 4770/4730, HD 4870, HD 4890, HD 4870×2, HD 5670, HD 5750/5770, HD 5830/5850/5870 , HD 5970, HD 6770, HD 6850/6870, HD 6930/6950/6970/6990, GCN — Radeon HD7750/7770,HD 7850/7870, HD7950/7970, а также в графических картах для ноутбуков: HD 6490M, HD 6570M, HD 6750M, HD 6770M.
В апреле 2010 года вышел первый продукт от корпорации NVIDIA, обладающий памятью стандарта GDDR5 — NVIDIA Fermi. Продукты на этой архитектуре обладают от 1024 МБ до 6144 МБ памяти стандарта GDDR5 для профессиональных карт: Quadro 2000, Quadro 4000, Quadro 5000, Quadro 6000 и от 512 МБ до 3072 МБ для игровых решений: GT240, GT440, GTS 450, GTX 460, GTX 465, GTX 470, GTX 480, GTX 550 Ti, GTX 560 Ti, GTX 570, GTX 580, GTX 590, GTX 680, GTX 690 и др.
См. также
- Видеопамять
- Список пропускных способностей интерфейсов передачи данных
- Графический ускоритель
Примечания
Ссылки
- «Открытые системы»: Обзор памяти GDDR5
- TAdviser: «GDDR5»
- «Русский Tom’s Hardware Guide»: «Radeon HD 4870: быстрее GTX 260!». 4 июля 2008
- ELPIDA: Introduction To GDDR5 SGRAM (англ.)
- Making Accurate Measurements on GDDR5 Memory Systems (Руководство по применению (англ.)). 2010-06-28
- interfacebus.
com: GDDR5 Pinout and Description (англ.) - HardwareTech: «GDDR5 — следующий стандарт видеопамяти». 26.03.2007
- Qimonda GDDR5 whitepaper(недоступная ссылка) (англ.)
com: GDDR5 Pinout and Description (англ.)| Это заготовка статьи о компьютерах. Вы можете помочь проекту, исправив и дополнив её. Это примечание по возможности следует заменить более точным. |
какие еще есть типы памяти?
Здравствуйте, дорогие любители компьютерного «железа». В сегодняшнем посте я расскажу, что такое GDDR5 на видеокарте и что означает такая аббревиатура. Какой еще применяется тип памяти в графических адаптерах, у каких лучше характеристики и почему.
Расшифровка GDDR5: что это значит?
GDDR — аббревиатура от английского Graphics Double Data Rate. Расшифровка: графическая с удвоенной скоростью передачи данных. Пятерка же означает, что это уже пятое поколение видеопамяти DDR SDRAM. Спроектирована эта модификация специально для приложений, которые требуют более высокой рабочей частоты.
Подобно предшественнице, четвертому поколению, GDDR5 спроектирована на основе ОЗУ DDR3 с удвоенными каналами связи (по сравнению с ДДР2). Отличается от предыдущих поколений более высокой скоростью обмена данными (до 9 Гбит/с).
С GDDR3 разница существенная: там скорость, как и у GDDR4, гораздо меньше. Это же касается и частоты: отличия есть, и по всем параметрам ГДДР5 лучше предшественниц.
Вопреки сложившемуся у некоторых пользователей стереотипу, продвижение такого стандарта — не маркетинговый ход с целью втюхать непонятно что, но подороже. Сегодня та же ГДДР3 применяется только в бюджетных графических чипах, как и четвертое поколение. В мощных видеокартах, которые должны тянуть современные игры, давным-давно используется GDDR5 или даже что-то лучше.
Интересный факт: первый графический адаптер с такой видеопамятью выпущен еще в 2008 году. Это была ATI Radeon HD 4870 — на тот момент очень неплохая видеокарта. Прошло уже 12 лет, но ГДДР5 до сих пор применяется, так как альтернатива не слишком дорогая, чтобы делать видеокарты на их основе доступными для широкой аудитории.
Какие типы памяти еще применяются в видеокартах
Не буду углубляться в историю и расписывать все поколения видеопамяти, которые сменяли друг друга. Если вас интересует сборка компьютера, ориентируйтесь именно на GDDR5. «Винтажные» типы памяти всерьез рассматривать не советую — вряд ли вы на их основе соберете мощный комп, который будет соответствовать системным требованиям современных игр класса ААА.
Еще один тип видеопамяти, на который стоит обратить внимание — GDDR5x. Это модификация «Пятерки», скорость которой увеличена до 14 Гбит/с. Используется она в высокопроизводительных графических адаптерах, например GTX 1080 Ti.
GDDR6 — «инновация и нанотехнология», которая пока стоит дорого, чтобы внедрять ее массово. Пропускная способность канала тут уже 72Гбит/с, а скорость передачи информации увеличили до 16 Гбит/с. Производят такие компоненты только Samsung, Hynix и Micron.
Правда, это давно не экспериментальные разработки: в серийное производство видеоадаптеры с такой памятью уже запущенны, и в магазинах они также представлены.
В топовых видеокартах сегодня используется видеопамять типа HBM (High Bandwidth Memory), что расшифровывается как «Память с высокой пропускной способностью». В ней применяется многослойная компоновка кристаллов. Актуальным считается второе поколение этого типа памяти.
Ускорение влияет на работу графического адаптера в целом. Видеокарты с таким типом видеопамяти можно использовать для технологий виртуальной реальности или для игр дополненной реальности. Это такие мощные девайсы как видеокарты серий Tesla, Quadro, Vega, Titan.
Ожидалось, что в 2020 году стартует массовый выпуск видеокарт на базе памяти следующего поколения — HBM3. Однако пандемия коронавируса, остановившая китайские заводы (а кто же нам еще таких девайсов наделает, как не китайцы?), а также новый глобальный экономический кризис, связанный с падением цен на нефть, могут внести свои коррективы в планы разработчиков.
В общем, кто переживет эпидемию, тот сможет оценить возможности, которые дает новый тип памяти.
И на этой оптимистичной ноте, пожалуй, откланиваюсь. Напоминаю о том, что не лишним было бы поделиться этим постом в социальных сетях — буду весьма признателен. До скорой встречи!
С уважением, автор блога Андрей Андреев.
Введение в GDDR5 SDRAM — обзор и коммерциализация
- Миниинструмент
- Вики-библиотека MiniTool
- Введение в GDDR5 SDRAM — обзор и коммерциализация
Существуют различные версии синхронной динамической памяти с произвольным доступом, такие как ОЗУ DDR3 и ОЗУ DDR4. Этот пост в основном посвящен оперативной памяти GDDR5, и если вы хотите узнать о других типах оперативной памяти, рекомендуется посетить веб-сайт MiniTool.
Что такое GDDR5?
Прежде всего, что такое GDDR5 SDRAM? Это сокращение от пяти синхронной динамической оперативной памяти с двойной скоростью передачи данных, которая представляет собой современный тип синхронной графической памяти с произвольным доступом (SGRAM) с интерфейсом с высокой пропускной способностью, предназначенный для графических карт, игровых консолей и высокопроизводительных вычислений.
. Это тип GDDR SDRAM.
Обзор GDDR5
Подобно своему предшественнику — GDDR4, GDDR5 основана на памяти DDR3 SDRAM и имеет в два раза больше линий данных по сравнению с DDR2 SDRAM. GDDR5 также использует 8-битные буферы предварительной выборки, такие как GDDR4 и DDR3 SDRAM.
Совет: Вам может быть интересен этот пост — Введение в память DRAM (динамическая оперативная память).
GDDR5 SGRAM соответствует стандартам, предложенным JEDEC в спецификации GDDR5. SGRAM является однопортовым. Однако он может одновременно открывать две страницы памяти, таким образом имитируя двухпортовые характеристики других технологий VRAM.
Он использует архитектуру предварительной выборки 8N и интерфейс DDR для высокопроизводительной работы, и его можно настроить для работы в режиме ×32 или режиме ×16 (раскладушка), который определяется во время инициализации устройства.
Интерфейс GDDR5 передает два 32-битных слова данных в/из контактов ввода-вывода каждый цикл записи (WCK).
В соответствии с предварительной выборкой 8N один доступ для записи или чтения включает в себя два тактовых цикла CK 256-битной передачи данных в ядре внутренней памяти и восемь соответствующих 32-битных передач данных за половину тактового цикла WCK на выводах ввода-вывода.
GDDR5 работает с двумя разными типами часов. Дифференциальные часы команд (CK) используются в качестве эталона для ввода адреса и команды, а перенаправленные дифференциальные часы записи (WCK) используются в качестве эталона для чтения и записи данных.
Рабочая частота WCK в два раза превышает частоту CK. Точнее, GDDR5 SGRAM использует всего три такта: два такта записи, относящиеся к двум байтам (WCK01 и WCK23), и один такт команд (CK).
Взяв в качестве примера GDDR5 со скоростью передачи данных 5 Гбит/с на контакт, рабочая частота этого CK составляет 1,25 ГГц, а тактовая частота обоих WCK — 2,5 ГГц. Во время последовательности инициализации и обучения CK и WCK выравниваются по фазе. Такое выравнивание обеспечивает доступ для чтения и записи с минимальной задержкой.
Один 32-разрядный чип GDDR5 имеет примерно 67 сигнальных контактов, а остальные — питание и заземление в корпусе 170 BGA.
GDDR5X
В январе 2016 года JEDEC стандартизировала GDDR5X SGRAM. Целью GDDR5X является достижение скорости передачи от 10 до 14 Гбит/с на контакт, что вдвое больше, чем у GDDR5. По сути, он предлагает контроллеру памяти возможность использовать режим двойной скорости передачи данных с предварительной выборкой 8N или режим четырехскоростной передачи данных с предварительной выборкой 16N. В то время как GDDR5 имеет только режим двойной скорости передачи данных с предварительной выборкой 8N.
GDDR5X также использует 190 контактов на чип (190 BGA). Напротив, стандартная GDDR5 имеет 170 контактов на чип (170 BGA).
Коммерциализация GDDR5
- В 2007 году Hynix Semiconductor выпустила первую в отрасли память GDDR5 класса 60 нм «1 Гб» (1024 3 бит).
- 10 мая 2008 г. Qimonda объявила о массовом производстве компонентов GDDR5 емкостью 512 Мбит/с с номинальной скоростью 3,6 Гбит/с (900 МГц), 4,0 Гбит/с (1 ГГц) и 4,5 Гбит/с (1,125 ГГц).
- 25 июня 2008 года AMD стала первой компанией, выпустившей продукты с использованием памяти GDDR5 через свою видеокарту Radeon HD 4870.
- В 2010 году была выпущена Hynix 40 нм класса «2 Гб» (2 × 1024 3 бит) GDDR5. Он работает на эффективной тактовой частоте 7 ГГц и имеет скорость обработки до 28 ГБ/с.
- В третьем квартале 2013 г. были введены в эксплуатацию компоненты GDDR5 «4 Гб» (4 × 1024 3 бит). Первоначально выпущенная Hynix, Micron Technology быстро последовала за ней, и ее реализация была выпущена в 2014 году.
- В феврале 2014 года, после приобретения Elpida, Micron Technology добавила продукты GDDR5 2 Гб и 4 Гб в портфолио решений компании для графической памяти.
- По состоянию на 15 января 2015 г. компания Samsung объявила в пресс-релизе о начале массового производства микросхем памяти GDDR5 «8 Гб» (8 × 1024 3 бит) на основе 20-нм техпроцесса.
- Твиттер
- Линкедин
- Реддит
РАЗНИЦА МЕЖДУ GDDR6 и GDDR5-Dell, рабочая станция HP в аренду с видеокартами NVIDIA.

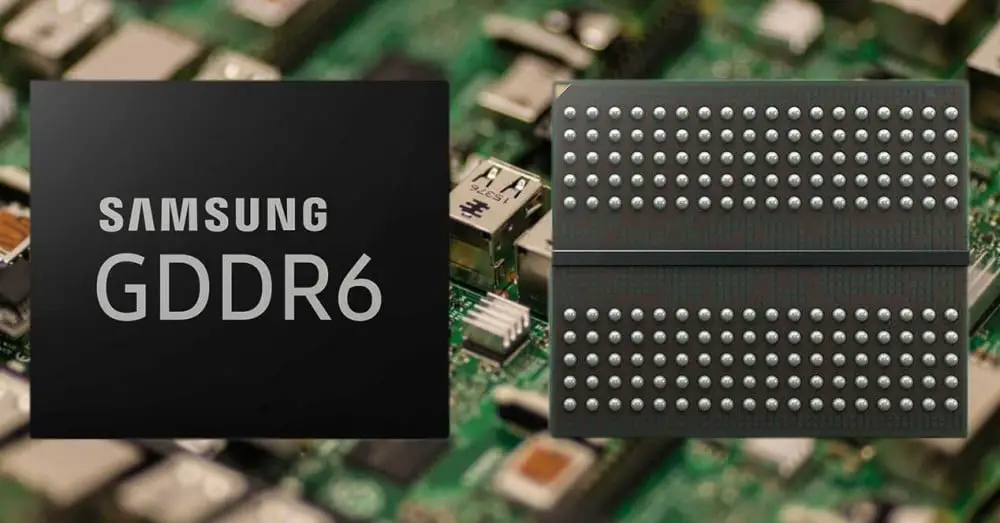

РАЗНИЦА МЕЖДУ GDDR6 И GDDR5
РАЗНИЦА МЕЖДУ GDDR6 и GDDR5
Ядра CUDA : Используемые распределенные вычислительные требования
Тензорные ядра: Используются для когнитивных рабочих нагрузок ИИ и представлены в архитектуре Volta
Ядра RT: Используются для улучшения технологии трассировки лучей. Архитектура Turing предназначена для повышения производительности сложных заданий и известна своей поддержкой гибридного рендеринга.
GDDR5 была одной из лучших высокопроизводительных ОЗУ с низкой задержкой среди современных видеокарт. Он может предложить вам со скоростью до 8 ГБ в секунду с высокой пропускной способностью памяти и сравнительно низким энергопотреблением.
GDDR6 представляет собой сочетание функций GDDR5, GDDR5X и даже HBM2.
GDDR6 имеет увеличенную емкость и увеличенную пропускную способность. А вот двухканальная функция для рабочих нагрузок с большим количеством параллельных операций чтения и записи в разные участки памяти.
GDDR6 предназначена для новых структур чипов, в которых чипы уложены друг на друга. Память GDDR5 может лучше всего подходить в ситуациях, когда используются более старые технологии, в которых не используются многослойные чипы.
Память способна обеспечить скорость передачи до 16 Гбит/с. Поддерживаемая пропускная способность составляет до 72 ГБ в секунду.
| Features / Particulars | GDDR5/5X | GDDR6 |
| Power Consumption | High | Low * |
| Manufacturer | Samsung, Micron, and Hynix | Samsung, Micron и Hynix |
| Скорость передачи | 8 Гбит / с для GDDR5 10–12 Гбит / с для GDDR5X | 14 Гбит / с до 16 Гбит / с |
| Доступность | FBGA190, 0,65 мммм. | |
| Конфигурация ввода/вывода | x16/x32 | x8/x16 |
. 0120 | ||
| Доступные размеры | 512 МБ, 1 ГБ, 2 ГБ, 4 ГБ и 8 ГБ | 8 ГБ и 16 ГБ |
|
