M.2 — это Форм-Фактор (Form Factor), используемый для карт расширения и разъемов, которые встроены в компьютер. Разъем M.2 взаимодействует с технологиями PCI Express 3.0, SATA 3 и USB 3.0, предоставляя производителям возможность использовать модуль M.2 для беспроводных адаптеров, Bluetooth и интеграцию с твердотельным накопителем SSD.

Модули M.2 различаются как по размеру, так и по ключу разъема:

Размеры модуля M.2
Карты M.2 и гнезда материнской платы различаются по размерам, как по ширине, так и по длине карты. Совместимость будет частично зависеть от способности материнской платы соответствовать размеру конкретной карты, аналогично другим устройствам PCIe. Текущие доступные размеры для модулей M.2 следующие:

• Ширина: 12, 16, 22, и 30 мм
• Длина: 16, 26, 30, 38, 42, 60, 80, и 110 мм

Коммерчески доступные модули M. 2 имеют ширину 22 мм с разной длиной 30, 42, 60, 80 и 110 мм. Размеры модуля обычно отображаются в модели модуля. Например, M.2 SATA 3.0 2280 SSD указывает, что модуль M.2 имеет ширину 22 мм и длину 80 мм. В настоящее время WD предлагает SSD только с форм-фактором M.2 SATA 2280.

Структура модуля M.2
Имея несколько выводов с надрезом, модули M.2 могут быть легко вписаны в соединительный разъем, что еще более упрощает его совместимость. Конкретные вырезные штыри соответствуют уникальному ключу, начиная от A (имеющего штыри 8-15 с надрезом) до M (с булавками 59-66 с надрезом). Типичная структура M.2 SSD keying включает в себя ключ B, ключ M или ключ B + M.

Для SSD SanDisk M.2 используются клавиши B и M (B + M) на моделях X600 и Z400s, в то время как SanDisk Extreme Pro M.2 NVMe 3D SSD использует только клавишу M.

Протокол М.2 SSD
Модуль M.2 предлагает различные протоколы подключенному компоненту. Для твердотельных дисков в настоящее время существуют два широко используемых протокола: SATA 3.

0 и PCIe NVME. Перед покупкой M.2 SSD обратитесь к материнской плате или изготовителю компьютера за совместимость с разъемом M.2.

Details

ID ответа	47116
Опубликовано	14.09.2022 06:45
Обновлено	22.09.2022 05:46

Что такое форм-фактор M2 SSD: чем отличается М2 от SATA SSD, какой лучше выбрать

Сегодня на витринах магазинов встречается огромное разнообразие накопителей, которые отличаются не только размерами и внешним видом, но и скоростью чтения/записи, способом подключения, используемой шиной и другими характеристиками. Так что же лучше выбрать для своего компьютера или ноутбука: 2.5 SATA или SSD M.2 PCl-e? Да и вообще: SSD M2 что это такое в компьютере? А ведь бывают еще и SSD M2 SATA — как быть с ними? Предлагаем разобраться с этими вопросами.

Содержание

• Что такое M2 SSD?
• Разновидности форм-фактора M2 в дисках SSD

• Чем форм-фактор M2 отличается от предыдущего SATA?
  • Плюсы SSD M.2 PCl-e
  • Минусы SSD M.2 PCl-e
• О чем необходимо помнить перед покупкой М2 SSD

SSD М2 — это современный форм-фактор твердотельных накопителей (Solid-State Drive, SSD). До него популярностью пользовались устройства формата mSATA, а еще раньше — просто SATA. Об их отличиях мы поговорим ниже, а пока сосредоточимся на главном гвозде нашей программы.

M.2 SSD еще иногда называют NVMe, хоть это и не совсем корректно (потому что NVMe — это язык передачи данных, а M. 2 — физический формат). Такой накопитель выглядит как обычная планка оперативной памяти. Да и подключается схожим образом — просто вставляется в слот на материнской плате. Никакие провода и шлейфы для его работы не нужны. Разъем тоже получил название M.2.

Интересно, что разъем M.2 можно использовать не только для SSD, но и для расширения функций компьютера — например, через него можно подключить Wi-Fi или Bluetooth-модуль. То есть M.2 может похвастаться достаточно широкой сферой применения.

Если сравнивать SSD M.2 с устаревшими твердотельными накопителями (с теми же 2,5 SATA), современные могут выгодно отличаться не только габаритами, но и скоростью передачи данных. Почему мы говорим «могут», а не «отличаются»? Потому что скорость зависит от того, какой интерфейс подключения поддерживает тот или иной SSD.

Например, SSD M.2 могут поддерживать как интерфейс SATA, так и PCle. В первом случае максимальная пропускная способность не сможет превысить 600 Мб/с (как обычный HDD), а во втором — до 8 Гб/с.

То есть разница гигантская. Но некоторые разъемы поддерживают сразу оба протокола — и PCIe, и SATA.

Узнать про используемый интерфейс подключения можно в характеристиках самого товара. Обращаем внимание на графу с интерфейсом подключения:

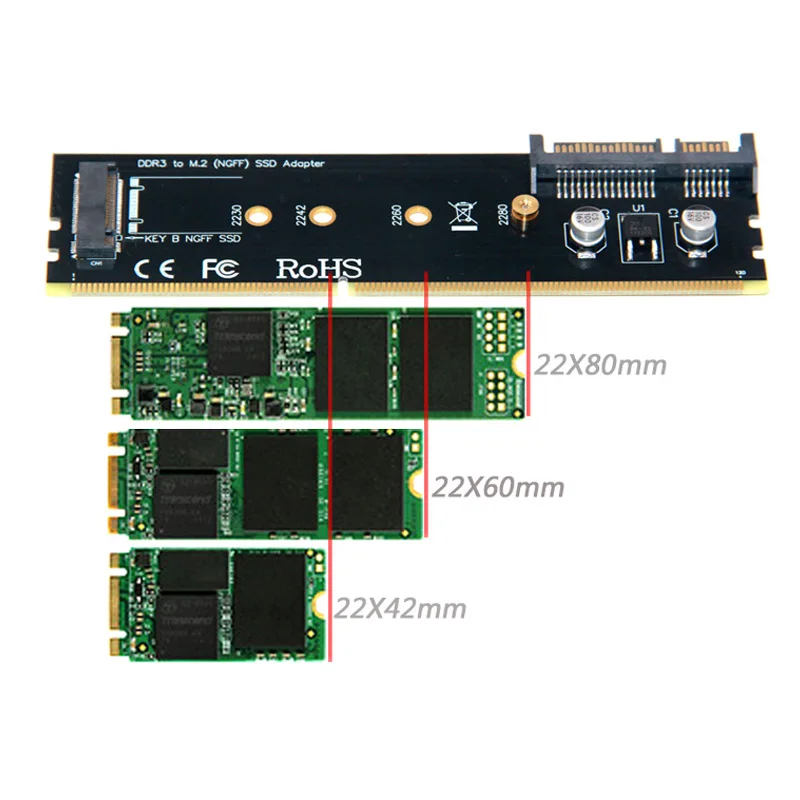

Теперь поговорим о размерах. Обычно производители пишут в названии или характеристиках твердотельного накопителя формата M.2 какое-то четырех- или пятизначное число. Чаще всего это одно из них:

• 2230;
• 2242;
• 2260;
• 2280;
• 22110;

Не стоит пугаться и звать на помощь знакомых экспертов, ведь этот «код» очень легко расшифровать. Первые две цифры — это ширина SSD в миллиметрах. Как видите, ширина всех плат такого форм-фактора составляет 22 мм. А остальные цифры — это длина накопителя. То есть 30, 42, 60, 80 или 110 мм соответственно.

В качестве примера рассмотрим модель SSD Samsung 500GB 860 Evo SATA M.2.

Обращаем внимание на характеристики. Как видим, возле форм фактора M. 2 мы стоит значение 2280. То есть получается, что представленный SSD обладает шириной в 22 мм и длиной в 80 мм.

Зачем вам вообще может понадобиться эта информация? Как минимум чтобы понять, влезет ли планка в вашу материнскую плату. На ПК с этим редко возникают проблемы, потому что обычно там есть простор. А вот в ноутбуках места мало — нужно это учитывать заранее.

2,5-дюймовый SSD SATA представляет собой пластиковый прямоугольный корпус, который подключается к материнской плате по шлейфу, а энергию получает от блока питания (через еще один кабель). Решение не самое удобное с точки зрения компактности: большая часть пластикового корпуса оставалась пустой.

Логичный вопрос: а зачем тогда их нужно было делать такими большими? Дело в том, что SATA должна была стать заменой стандартным HDD, то есть буквально вставать на их место (а жесткие диски, как вы наверняка помните, были довольно громоздкие даже по тем временам).

Но технологии быстро развивались, а габариты устройств пропорционально с этим уменьшались. Поэтому и размеры SSD тоже приходилось делать под стать современным ПК и тем более ноутбукам. Так, после SATA появился новый форм-фактор mSATA. По сути, это тот же SATA, но с меньшими габаритами.

Однако инженеры на этом не остановились и придумали еще более компактный вариант — SSD M.2, который избавился от пластика. Самый его маленький вариант на сегодняшний день — 22 × 30 мм. Об этом мы подробнее говорили в предыдущей главе.

Плюсы SSD M.2 PCl-e

Скорость передачи данных. Именно от этого зависит, насколько быстро будет запускаться и работать операционная система с игрушками. Как мы уже говорили, интерфейс SATA предлагает нам скорость в 600 Мб/с, в то время как формат NVME, использующий шину PCl-e, может предоставлять пропускную способность до 8 Гб/с.

Размеры. Самый распространенный размер M.2 — 22 × 80 мм. Такие накопители могут похвастаться двусторонним расположением элементов. А вот у старых форматов 2.5 этот размер составляет 100 × 70 мм при толщине в 7 мм. Ранее и вовсе этот показатель у SATA 2.5 составлял 9,5 мм, что было непростительно для компактных ноутбуков, где высота строго ограниченна.

Подключение. Накопители 2.5 SATA подключаются через интерфейсный кабель от блока питания. А теперь давайте представим, что этих дисков несколько — сколько же кабелей придется прятать. Неудобно. В M.2 все иначе: достаточно вставить в разъем материнской платы и прикрутить один болтик. Удобно, классно, миниатюрно. В ноутбуках еще проще: в них имеется специальное место под M.2, куда достаточно только вставить в разъем и закрыть крышку.

Минусы SSD M.2 PCl-e

Серьезных недостатков у таких накопителей нет. С натяжкой к несущественным минусам можно отнести слабую защиту планки. Ведь те же 2.5 SATA прикрыты пластиком, а здесь — «голая» плата. Но от чего может защитить такой пластик? Большой вопрос. Разве что от пролитого капучино или от падения на кафель (да и то не факт).

Сюда же стоит добавить высокую стоимость. Да, SSD M2 накопитель немного дороже обычных 2. 5 SATA. Но они оправдывают свою цену высокой пропускной способностью и компактностью. Так что тоже недостаток очень спорный.

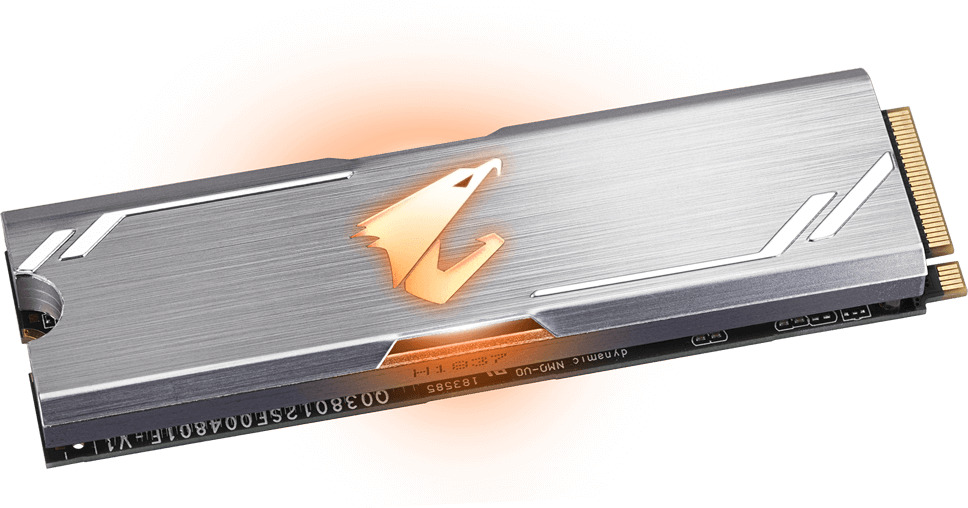

Еще некоторые уверены, что накопители ссд м2 сильно греются, особенно при условии, что они расположены недалеко от горячей видеокарты или процессора. В то время как в SATA таких проблем нет. На самом деле это миф. Поверьте, вы не заметите никаких перегревов, и можно даже не переживать о дополнительном охлаждении.

Для большей наглядности предлагаем посмотреть видео, где сравниваются разные типы SSD. Тогда вам точно не придется вбивать в гугле фразу «ssd sata и m2 разница»

Первое, о чем обязательно стоит подумать, — нужный размер планки, особенно если речь идет о ноутбуке. На сайте производителя лэптопа можно посмотреть его характеристики и узнать, можно ли вообще его проапгрейдить с помощью SSD и плата какого размера туда влезет. А заодно посмотрите, есть ли у ноута интерфейс PCl-e: возможно, вам вообще не захочется ставить SSD, который не сможет выдавать максимальную пропускную способность.

Обращайте внимание на то, какого объема накопитель хотите. Для комфортного пользования подойдет объем 1 Тб: на него можно будет и игрушки поставить, и даже фильмы закачать. А если возьмете маленький объем (например, 128 Гб), этого едва хватит только на операционную систему. Зато компьютер будет включаться быстрее, это уже плюс для некоторых.

Также обращайте внимание на скорость чтения и записи: чем больше показатель, тем быстрее будет загружаться операционная система, программы и игрушки.

Надеемся, мы ответили на ваш вопрос ssd sata или m2 что лучше. Теперь вы не хуже экспертов знаете, ssd m2 какой выбрать.

Выбрать свой твердотельный накопитель

Выбрать

Хотите стать автором «Эльдоблога»? Тогда присылайте нам свои обзоры и видео техники и получайте до 1000 бонусов на новые покупки!

Информация о форм-факторе M.

2 и твердотельном накопителе M.2

Добро пожаловать в службу поддержки Western Digital

Дом > Поддержка

M.2 — это форм-фактор, используемый для карт расширения и разъемов, устанавливаемых внутри компьютера. Разъем M.2 взаимодействует с технологиями PCI Express 3.0, SATA 3 и USB 3.0, предоставляя производителям возможность использовать модуль M.2 для интеграции беспроводных адаптеров, Bluetooth и твердотельных накопителей.

Модули M.2 различаются размерами и назначением разъемов:

Размеры модулей M.2
Карты M.2 и слоты материнской платы различаются по размерам, как по ширине, так и по длине карты. Совместимость будет частично зависеть от способности материнской платы соответствовать размеру этой конкретной карты, как это делают другие устройства PCIe. В настоящее время доступны следующие размеры модулей M.2:

• Ширина: 12, 16, 22 и 30 мм
• Длина: 16, 26, 30, 38, 42, 60, 80 и 110 мм

Имеющиеся в продаже модули M. 2 имеют ширину 22 мм и длину 30, 42, 60, 80 и 110 мм. Размеры модуля обычно отображаются в модели модуля. Например, твердотельный накопитель M.2 SATA 3.0 2280 будет означать, что модуль M.2 имеет ширину 22 мм и длину 80 мм. В настоящее время WD предлагает твердотельные накопители только в форм-факторе M.2 SATA 2280.

Структура ключей модуля M.2
Благодаря наличию нескольких штырьков с выемками модули M.2 можно легко вставить в ответный разъем, что еще больше повышает совместимость. Определенные штифты с выемками соответствуют уникальному ключу, начиная от A (с выемками 8–15) до M (с штырями 59).-66 с надрезом). Типичная структура ключей SSD M.2 включает ключ B, ключ M или ключ B+M.

Для твердотельных накопителей SanDisk M.2 используются ключи B и M (B+M) на моделях X600 и Z400s, тогда как твердотельный накопитель SanDisk Extreme Pro M.2 NVMe 3D использует только ключ M.

Протокол M.2 SSD
Модуль M.2 предлагает различные протоколы для подключенного компонента. Для твердотельных накопителей в настоящее время существует два широко используемых протокола: SATA 3.0 и PCIe NVME. Перед покупкой твердотельного накопителя M.2 уточните у производителя материнской платы или компьютера совместимость разъема M.2.

Детали

Идентификатор ответа	47064
Опубликовано	13.09.2022 20:45
Обновлено	12.10.2022 08:51

Форм-фактор будущего, сегодня

Флэш-память доступна во всех формах и размерах благодаря мощности полупроводников и пластин NAND. Эта гибкость вдохновила многие форм-факторы, от флэш-накопителей до SD-карт, на продвижение хранения. Твердотельный накопитель M.2 (произносится как m-dot-two) стал одним из самых популярных форм-факторов на рынке благодаря своей беспрецедентной скорости и тонкому размеру.

Что такое твердотельные накопители M.2?

Когда впервые были представлены твердотельные накопители и флэш-память, инженеры все еще искали наилучшие способы использования преимуществ новой технологии. Из-за этого первоначальные твердотельные накопители унаследовали форм-фактор и размер жестких дисков, чтобы интегрировать и заменить диски в существующих компьютерных системах.

«Первые SSD на основе SATA были созданы с тем же форм-фактором, что и HDD, — сказал Юваль Альперт, директор по управлению продуктами SSD в Western Digital. «Тот же 2,5-дюймовый корпус и те же кабельные соединения».

Однако со временем инженеры стали лучше понимать растущую технологию и начали мыслить нестандартно, не ограничиваясь 2,5-дюймовыми рамками. Flash удивительно податлив, то есть может принимать практически любую форму. Промышленность осознала, что нет необходимости привязывать твердотельные накопители к квадратному форм-фактору, и одновременно захотела создать новый тип накопителя, в котором использовались бы преимущества уникальных свойств NAND.

Введите M.2: диск размером с жевательную резинку, ввинчиваемый прямо в гнездо на материнской плате ПК, метко названное разъемом M.2. Первоначально он был выпущен со старым интерфейсом SATA, чтобы уменьшить размер и вес громоздкого форм-фактора жесткого диска.

Новый форм-фактор позволил инженерам преодолеть ограничения интерфейса SATA и традиционного форм-фактора 2,5 дюйма. M.2 позволил флэш-памяти использовать свою внутреннюю скорость с помощью новых протоколов и интерфейсов, в частности PCIe и NVMe. Сегодня диски M.2 работают в 12 раз быстрее, чем твердотельные накопители на основе SATA, благодаря параллельному характеру NVMe и PCIe Gen 4.

«Сегодня происходит переход на более производительные интерфейсы, а именно PCIe и NVMe — сказал Альперт. «Что хорошего в PCIe по сравнению с SATA, так это то, что PCIe обеспечивает более высокую пропускную способность параллельных линий, тогда как в SATA это ограничено, что позволяет компьютеру использовать уникальные возможности флэш-накопителей».

Для чего это нужно?

В первую очередь твердотельные накопители M.2 разрабатывались для ультрабуков и планшетов, и они идеально подходят для этой работы. Меньший и тонкий диск M.2 имеет решающее значение для устройств, которые делают ставку на размер, вес и мобильность. Установка непосредственно на материнскую плату без использования кабелей также освобождает место для других компонентов.

«[В большинстве] современных ноутбуков вы больше не можете вместить 2,5-дюймовый диск, — сказал Альперт, — [M.2] намного меньше, чем 2,5-дюймовый форм-фактор. Разработчики ПК могут использовать то же пространство для других компонентов, таких как аккумулятор большей емкости, более эффективное охлаждение или дополнительное хранилище».

Видеоигры также выигрывают от твердотельных накопителей M.2 из-за их превосходной производительности и меньшего размера. С производственной стороны более быстрое хранилище означает, что машины могут быстрее загружать и отображать более крупные и детализированные активы, такие как текстуры и шейдеры. Это открывает больше возможностей для творчества и самовыражения для талантливых художников и программистов для создания захватывающих бесшовных миров с яркими деталями.

Для игроков форм-фактор является более практичным преимуществом. По мере того, как размер видеоигр увеличивается до 100 ГБ, твердотельные накопители становятся важнее, чем когда-либо. Твердотельные накопители M.2 обеспечивают более высокую производительность, чем их предшественники с интерфейсом SATA, а игровые ПК также извлекают выгоду из пространства, освобождаемого меньшим диском M.2. Стримерам и профессионалам в области киберспорта для выполнения своей работы требуется огромное количество вычислительной мощности, а место для дополнительных графических процессоров, оперативной памяти и особенно систем охлаждения может быть неоценимым.

Форм-фактор M.2 очень гибок и может применяться для флэш-памяти в промышленных целях. Продукты, предназначенные для автономных транспортных средств, или решения с высокой надежностью для шлюзов IoT Edge Gateway выигрывают от скорости, энергопотребления и размера твердотельных накопителей M.2, открывая новые возможности.

Инновации

В то время как Western Digital обеспечивает превосходство M.2 в своих брендах и продуктах, ее роль в инновациях M.2 началась с создания стандарта M.2. До того, как в портфолио компании появились решения M.2 для ноутбуков, планшетов, рабочих станций, автомобилей и т. д., она работала с PCI-SIG, консорциумом из более чем 800 компаний, над стандартизацией подхода к технологии межсоединений периферийных компонентов (PCI), такой как PCIe (PCI Express).

В качестве члена Western Digital консультировала разработку стандарта M.2, используя свой опыт хранения данных, чтобы гарантировать, что новый форм-фактор был разработан с учетом будущего; его форма предназначена для сверхтонких устройств с достаточно высокой скоростью чтения и записи, чтобы облегчить будущее больших данных.

Компания продолжает тесно сотрудничать с OEM-производителями, решая современные проблемы, такие как удаленная работа, для создания дисков, раскрывающих потенциал данных. Видеозвонки, виртуальные частные сети и многозадачность с ресурсоемкими приложениями — это норма для развивающегося рабочего места, а M.2 гарантирует, что ноутбуки смогут идти в ногу со скоростью технологий и бизнеса.

Компания Western Digital зарекомендовала себя как лидер в области продуктов M.2. Fast Company недавно назвала свою компанию 10 лучшими инновационными компаниями в игровой индустрии благодаря своим продуктам WD_BLACK. WD_BLACK SN850X, новейший специально созданный игровой накопитель компании, является ярким примером того, что сделало WD_BLACK лидером отрасли: головокружительная игровая скорость, устойчивая высочайшая производительность и собственный радиатор твердотельного накопителя. Компания использует вертикальную интеграцию производства флэш-памяти наряду с техническими знаниями и тесными отношениями с разработчиками видеоигр и производителями ПК, чтобы сохранить свои лидирующие позиции в разработке M.
