Edge-LED — боковая подсветка

Говоря конкретно о LCD / LED телевизорах 4К, системы подсветки можно разделить на три основных типа: боковая подсветка, прямая подсветка и полноматричная с локальным затемнением. Тот или иной из этих типов подсветки можно найти во всех ЖК-телевизорах с LCD/LED-дисплеем 4K, которые продаются сегодня по разной цене и с разным качеством телевизора. На первый взгляд это немного запутанно. В этой статье предлагается рассмотреть боковую подсветку Edge-LED (Edge-Lit) и ее разновидности.

Edge-LED боковая подсветка

Подавляющее большинство продаваемых сегодня телевизоров 4K — это модели с боковой подсветкой, т.е. Edge-lit или, как в последнее время более употребляемо, Edge-LED. Вообще говоря, этот тип подсветки является самым дешёвым и простым для производства 4К UHD LED-телевизоров. Однако, в то время как 4K ТВ с боковой подсветкой довольно доступны по цене, они также имеют ряд недостатков, с которыми вы очень скоро сталкиваетесь.

В основном в моделях с боковой подсветкой Edge-lit светодиоды, используемые для освещения содержимого на экране, расположены по краям телевизора позади ЖК-панели. В самых дешёвых LCD-телевизорах с Edge-LED-подсветкой только на одной или обеих нижних и верхних или, возможно, на обеих боковых сторонах будет находиться светодиодная лента, простирающаяся по всей длине с целью обеспечения всех потребностей подсветки этого конкретного телевизора 4K.

С другой стороны, лучшие 4К телевизоры с боковой подсветкой будут иметь светодиодные ленты по всем четырём краям (конфигурация всех сторон). Как правило, основные производители 4K ТВ обычно информируют покупателей о том, какие из телевизоров 4K имеют подсветку со всех сторон, а какие – только с одной (верхней или нижней) или с двух (обычно боковых). Конфигурация всех сторон – лучшая на сегодняшний день для локального затемнения и обеспечения хорошей равномерности уровня чёрного на ТВ-панели.

Более дешёвые 4K телевизоры с боковой подсветкой Edge-lit LED, такие как телевизоры Samsung KU7000 или Sony XD80, уже предлагают боковую светодиодную подсветку с технологией локального затемнения. Также может иметь место только частичное покрытие светодиодами некоторых сторон (хотя, возможно, это и не так) или ограниченное число светодиодов позади ЖК-панели с прямой подсветкой, без локального затемнения. Что ещё более важно, точность освещения или затемнения конкретных участков экрана у них не так высока, как в телевизорах 4K с локальным затемнением.

С другой стороны, многие телевизоры 4К всё же могут относиться и к топовым моделям. Некоторые из них предлагают превосходное качество затемнения и даже если его локализация у них не является лучшей, высокая яркость и качественная блокировка света ЖК-экрана обеспечивают как точные уровни чёрного, так и яркую точную подсветку контента. Уровень и равномерность чёрного также намного лучше обеспечиваются конструкцией ЖК-панели.

Все 4К телевизоры Samsung SUHD HDR имеют боковую подсветку, за исключением флагманских моделей типа KS9800 на квантовых точках, а это несомненно превосходные модели 4K ТВ. То же самое относится и к 4K телевизору Sony XD93. Флагманская модель этой линейки Sony KD-75XD9405 уже имеет прямую подсветку.

Проблемы однородности боковой подсветки Edge-lit LED

Одна из проблем LCD/LED-телевизоров 4К заключается в том, что между соседними пикселями будет проявляться протечка света, характерная для большинства ЖК-панелей. Причём протечка будет сильнее, именно когда светодиодная подсветка расположена вдоль краёв. Это может испортить однородность чёрного цвета на экране телевизора, создав некрасивый вид бокового свечения даже в полностью чёрных сценах фильма. Ниже описаны виды подсветки Edge-LED.

Типы подсветки Edge-LED

Светодиоды подсветки снизу

Этот тип подсветки Edge-LED сосредотачивает все светодиоды в нижней части телевизора. Хотя производители не любят указывать, сколько светодиодов они используют, скорее всего, это тип с наименьшим количеством светодиодов.

В спецификациях можно иногда увидеть отсыл на наличие локального затемнения у телевизоров этого вида, но это довольно расплывчатое определение «локальности». Даже если каждый светодиод является управляемым независимо (очень маловероятно), при функционировании локального затемнения мы сможем увидеть только тусклые колонки, которые растягиваются сверху вниз. Что-то вроде этого:

Что это значит? Мы сейчас смоделируем, как может выглядеть нижняя подсветка в случае локального затемнения с ночным пейзажем. В идеале луна яркая, а остальная часть сцены тёмная. Так и обстоит дело с плазмами, OLED-дисплеями. В LCD/LED телевизоре, чтобы сделать луну яркой, нужно затемнить все светодиоды на ленте подсветки, за исключением тех, что находятся непосредственно под луной. В итоге освещённым оказывается весь участок сцены под и над луной:

Подсветка сверху и снизу

Как вы можете догадаться, этот вариант имеет светодиодные ленты на верхнем и нижнем краях экрана. Локальное затемнение здесь немного лучше, и зоны засветки будут немного меньше, например:

Ещё раз подчеркнём, это моделирование засветов. В реальности всё выглядит помягче, не пугайтесь!

Подсветка слева и справа

Своего рода альтернатива предыдущему варианту. Поэтому и засвет вытянут по горизонтали, а не по вертикали:

Так называемое «растекание», которое было бичом первых ЖК-панелей с локальным затемнением. У лучших телевизоров лишь изредка встречаются артефакты, подобные тем, что на картинках. Теперь уже процессор обработки следит за яркостью соседних светодиодов подсветки Edge-lit LED, не позволяя ей иметь слишком сильно отличающиеся значения. Таким образом, в этом примере изображения процессор пригасит свет луны, но зато на небе не будет никаких её гало.

Подсветка со всех сторон (All sides)

Сейчас это менее распространённый метод, поскольку он требует больше светодиодов, чем любые другие типы краевой подсветки Edge-LCD. Локальное затемнение в этом случае может быть немного точнее, но по-прежнему ограничено большущими зонами. Подсветка All-Sides сначала часто встречалась у телевизоров. Но по мере того, как улучшались световые каналы, стало возможным уменьшить число светодиодов (чтобы сделать более дешёвыми LED / LCD дисплеи), этот метод стал довольно редким.

Улучшение точности подсветки

Как видим, боковая подсветка Edge-LED практически исчерпала свои возможности точного диммирования участков экрана. Чтобы обеспечить максимальную однородность чёрного цвета, нужно иметь возможность адресно управлять свечением единичных светодиодов, или по крайней мере, светом очень небольших групп светодиодов. И об этом мы ещё обязательно расскажем.

https://ultrahd.su/video/podsvetka-edge-lit-led.htmlEdge-LED — боковая подсветка2017-07-10T18:40:19+03:00

SemenВидеовидеоГоворя конкретно о LCD / LED телевизорах 4К, системы подсветки можно разделить на три основных типа: боковая подсветка, прямая подсветка и полноматричная с локальным затемнением. Тот или иной из этих типов подсветки можно найти во всех ЖК-телевизорах с LCD/LED-дисплеем 4K, которые продаются сегодня по разной цене и с разным…SemenСемён EditorUltraHD

выигрывает ли у Direct LED в телевизорах?

Обновлено: 14.09.2022Автор: Александр Новичков

Edge LED – это технология размещения светодиодов в мониторах и телевизоров, которая сегодня пользуется необычайной популярностью среди разнообразных производителей. Суть в том, что светодиоды располагаются сбоку, а не по всему периметру матрицы. Как правило, или слева, или справа. Вместе с тем, равномерность рассеивания хуже, однако достигается более высокий уровень эргономичности – телевизоры с подсветкой Edge LED выглядят более стильно и компактно. Вместе с уменьшением толщины корпуса возникают более высокие требования к точности расположения блоков со светодиодами. Некачественная реализация подсветки приводит к возникновению засветов, что характерно для многих бюджетных линеек ТВ.

Читайте также: Топ-20 телевизоров текущего года разных классов.

Cодержание

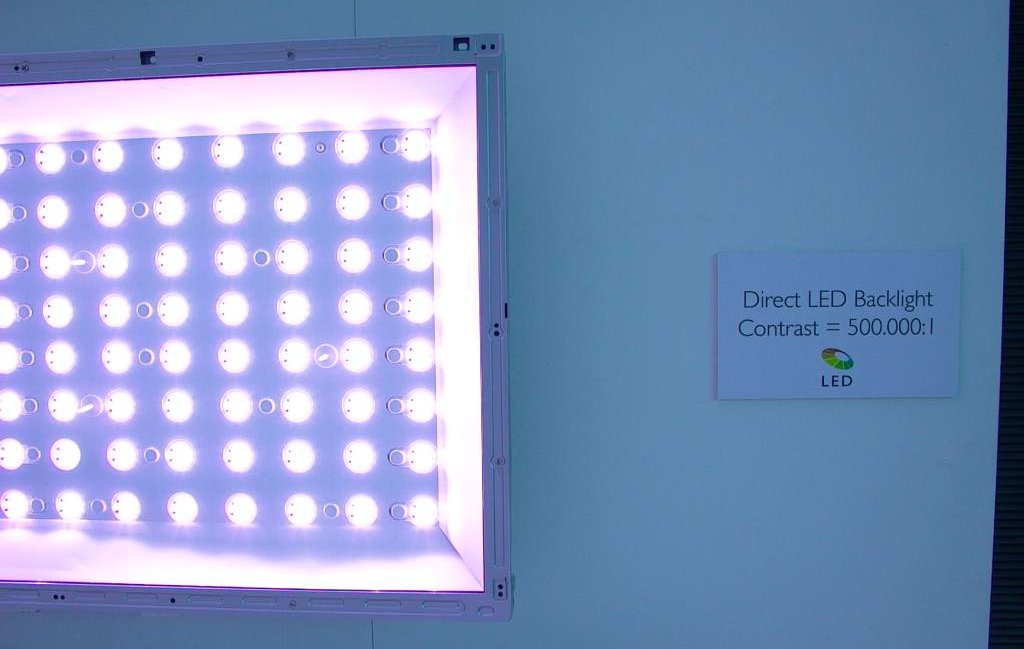

Что лучше Edge LED или Direct LED?

Невзирая на дискуссию по поводу того, какая подсветка лучше – Edge LED или Direct LED, здесь надо выделить два принципиальных отличия, с которыми не поспоришь:

1. Телевизоры с Direct LED более крупные и массивные, отличаются более простым и равномерным рассеиванием светового поля ЖК-матрицы.
2. Телевизоры с Edge LED могут иметь засветы, но они явно выигрывают в плане контрастности, часто еще и в яркости, но потребляют больше энергии.

Сразу стоит дополнить указанные факты тем, что и первый, и второй вариант подсветки применяется чаще к бюджетным телевизорам, ведь у премиальных уже есть более продвинутые варианты размещения светодиодов.

Лучшие телевизоры с подсветкой Edge LED

Предлагаем рассмотреть несколько примеров телевизоров с подсветкой Edge LED, у которых светодиоды, как вы понимаете, расположены сбоку. Соответственно, такие модели имеют небольшую толщину. К сожалению, у них нет полноценного затемнения определенных участков.

Samsung UE-43BU8002

Начнем с модели Samsung UE-43BU8002, которая относится к относительно недорогим телевизорам с Edge LED. При этом 43-дюймовая панель радует поддержка 4К-разрешения и масштабированием картинки до указанного формата. Это важно, если контент имеет более скромные параметры, его можно улучшить. Есть HDR, функции по улучшению яркости и цвета. Удобство в эксплуатации можно объяснить поддержкой голосовых помощников, есть T2-тюнер.

Плюсы:

• поддержка HDR;
• подсветка Edge LED;
• полный спектр тюнера;
• масштабирование до 4К.

Минусы:

• бюджетная матрица.

Samsung The Frame QE-43LS03B

Это уже пример премиального телевизора с Edge LED и дорогой матрицей. Помимо прочего, южнокорейский производитель позаботился о широком многообразии полезных опций. В частности, этот ТВ имеет технологию FreeSync, поддерживает масштабирование до 4К, широкий динамический диапазон и улучшение яркости. Есть съемные рамки, которые крепятся на магнитные крепления, что является «изюминкой» этой серии телевизоров.

Плюсы:

• магнитные крепления;
• картинка в картинке;
• компактные размеры;
• глубина цвета;
• отличная яркость.

Минусы:

• высокая цена.

LG 75NANO86

Вероятно, лучшим пример хорошего телевизора с Edge LED, который имеет большую диагональ. Линейка LG 75NANO86 выделяется от аналогов частотой обновления в 120 Гц, привлекает поддержкой FreeSync и апскейлинг до формата в 4К. Отметим наличие сабвуфера, простое управление за счет аэропульта, голосовых помощников. Как вы понимаете по названию, здесь реализована фирменная матрица NanoCell.

Плюсы:

• хорошая матрица;
• много опций;
• цена/качество;
• качество цветопередачи;
• частота обновления 120 Гц.

Минусы:

• не выявлено.

Светодиоды Edge-Lit и Full-Array

: в чем разница?

Должностная инструкция

Должность: Техник по техническому обслуживанию

Отдел: Производство

Подотчетность: Инженер-технолог

Прямые подчиненные: Нет

Основные должностные обязанности/функции:

предохранители, электроэнергия для машин и т. д.) для промышленного оборудования и машин для поддержки достижения бизнес-целей и задач Nelson-Miller:

• Выполнение самых разнообразных обязанностей по установке и обслуживанию электрического оборудования на производственных машинах и любом другом производственном оборудовании (трафаретная печать, штамповочный пресс, стальная линейка, автоматические машины, револьверная головка, станки для лазерной резки и т. д.).
• Осуществлять аварийную/внеплановую диагностику электрооборудования, ремонт производственного оборудования в процессе производства и выполнять плановые профилактические электротехнические ремонты производственного оборудования при обслуживании машин.
• Выполняйте регулярное профилактическое техническое обслуживание электрооборудования машин, оборудования и установок.
• Читать и интерпретировать руководства по электротехнике и рабочие задания для выполнения необходимого технического обслуживания и ремонта электрооборудования.
• Используйте различные ручные и силовые сборы, коды, диаграммы и тесты при выполнении служебных обязанностей.
• Следите за всеми проектами от начала до конца, соблюдая принципы безопасного обслуживания.
• Соблюдайте правила техники безопасности и поддерживайте чистоту и порядок на рабочих местах.
• Эксплуатация вилочного погрузчика.
• Прочие обязанности и ответственность.

Требования

Образование и опыт:

• Высшее образование, GED или его эквивалент.
• 3-5 лет технического обслуживания в условиях производственной мастерской.
• Требуются знания в области электротехники и механики – практический опыт работы со схемами и электротехникой, схемами/иллюстрациями.
• Степень AA в области механического, электрического или промышленного обслуживания приветствуется, но не требуется.

Навыки

• Сильные механические способности.
• Тайм-менеджмент – превосходные организационные навыки и навыки расстановки приоритетов.
• Способность решать проблемы путем точного определения, анализа, разбивки и решения сложных проблем.
• Необходимы сильные математические навыки.
• Гибкость для удовлетворения изменяющихся требований в сложных условиях.
• Отличные письменные и устные коммуникативные навыки.
• Способность работать самостоятельно.
• Проверенный командный игрок.
• Быстро обучаемый.
• Стремление к личному и организационному совершенствованию.
• Особое внимание к деталям и забота о качестве.
• Желание самостоятельно принимать решения и брать на себя ответственность за результаты.

Рабочий контекст

• Воздействие загрязняющих веществ или опасных условий с красками и химикатами.
• Средства индивидуальной защиты включают защитные очки, перчатки, лабораторные куртки, средства защиты органов слуха, каски и ботинки со стальными носками.
• Высокий уровень шума и воздействие высоких и низких температур.
• Работа на открытом воздухе и воздействие погодных условий; включая уборку снега и кровельные работы.
• Большинство позиций стоит.
• Давление времени.
• Важно быть точным или аккуратным.
• Возможность поднимать до 50 фунтов. продукта.
• Должен иметь действующие водительские права.

Эволюция светодиодной подсветки

Автор: Адам Симмонс
Последнее обновление: 8 июля 2022 г.



Содержание

Подъем светодиода

Подсветка

LED (Light Emitting Diode) «интересна» для потребителя, поскольку помогает сделать дисплей тоньше, легче и эффективнее. Он также является победителем с точки зрения маркетинга, поскольку производители стремятся провести искусственное различие между своими «светодиодными» (с подсветкой) мониторами и их «ЖК-мониторами». Это слепо заставляет людей полагать, что технология полностью отличается от «ЖК-дисплея», а не просто изменение типа подсветки с CCFL (флуоресцентная лампа с холодным катодом) на светодиод. Быстрая регулировка яркости также позволяет производителям лучше использовать функцию «динамической контрастности», которую мы часто критикуем в наших обзорах. Практичность настройки всей задней подсветки в соответствии с общей темнотой сцены сомнительна. Но это, безусловно, позволяет играть в безумно большие и вводящие в заблуждение игры с числами с коэффициентами контрастности.

Многим потребителям эта ситуация казалась беспроигрышной: конечный продукт стал тоньше, легче, не содержал ртути и мышьяка и был более энергоэффективным, потребляя меньше энергии и выделяя меньше тепла. При более глубоком изучении мониторов, использующих эту технологию, по мере того, как они становились все более распространенными, вскоре стало ясно, что еще есть место для подсветки CCFL. Стремление сделать вещи тоньше может понравиться некоторым пользователям с эстетической точки зрения, но у него есть и свои недостатки. Хотя производители в значительной степени отказались от этого в качестве ключевого аргумента в пользу продажи, некоторые модели со светодиодной подсветкой особенно тонкие и подвержены изгибу как во время, так и после производства. Это может усугубить проблемы с однородностью яркости и, в частности, вызвать проблемы с размытием и помутнением задней подсветки.

Тонкий, привлекательный и относительно нежный

Основной недостаток более ранних технологий светодиодной подсветки связан с более узким спектральным диапазоном излучаемого ими света по сравнению с подсветкой WCG (Wide Color Gamut) CCFL. Это было основной причиной того, что некоторые производители не спешили отказываться от подсветки CCFL на некоторых своих «профессиональных» моделях — почти исключительно для создания более широкой цветовой гаммы, необходимой для обработки изображений и просмотра расширенных цветовых гамм, таких как Adobe RGB. Несмотря на эти потенциальные недостатки, технология была принята многими производителями в качестве «стандарта», в первую очередь по экологическим причинам и для большей части рынка.

Как партнер Amazon я зарабатываю на соответствующих покупках, совершенных по ссылке ниже. По возможности вас перенаправят в ближайший магазин. Дополнительная информация о поддержке нашей работы.

Купить на Amazon

RGB LED — редкая порода

Довольно узкий выбор мониторов со светодиодной подсветкой фактически преодолел ограничение цветовой гаммы (а затем и некоторые) за счет использования «триад» светодиодов (красный, зеленый и синий) для создания белого света широкого спектра. Эта редкая альтернатива WLED (белый светоизлучающий диод, обычная реализация, рассмотренная ниже) была известна как подсветка RGB-LED. Некоторые известные модели включают XL20, XL24 и XL30 от Samsung, производителя, который был одним из первых, кто широко внедрил технологии светодиодной подсветки как для мониторов, так и для телевизоров.

Хотя конструкции RGB-LED выставляли напоказ цветовую гамму, которую не могла достичь даже подсветка WCG-CCFL, технология так и не стала популярной. Было просто слишком много недостатков; стоимость, размер, вес, дифференциальная деградация светодиодов (что со временем приводит к цветовому дисбалансу на экране) и относительно низкая энергоэффективность.

Широкая цветовая гамма RGB-светодиодов

WLED – современный подход

В отличие от этих триад RGB, большинство современных решений светодиодной подсветки включают в себя размещение границы (или, в некоторых случаях, кластеров) «белых» светодиодов позади или сбоку от ЖК-матрицы, часто рядом с краями, и использование рассеивателя для рассеивания света. через экран. Несмотря на то, что их называют «белыми» светодиодами, они на самом деле излучают синий свет, который проходит через желтый люминофор, чтобы дать более нейтральный белый цвет и обеспечить красный и зеленый компоненты изображения. Ранние итерации технологии (около 2009 г.

-10), как правило, страдали очевидным и неисправимым уклоном в сторону синего. По мере того, как производители лучше знакомились с технологией и могли настраивать подсветку, люминофорные покрытия и ЖК-панели, этот оттенок становился более пригодным для использования. Несмотря на эти достижения, многие WLED-подсветки, используемые в современных мониторах, по-прежнему страдают определенным дисбалансом, когда речь идет о спектре света, который они излучают. На приведенном ниже графике представлена ​​относительная интенсивность света на различных длинах волн для «типичной» современной подсветки WLED.

Типовой спектр WLED

Вы можете увидеть отчетливый пик спектральной энергии в «синей» области, а именно ~450 нм (свет считается «чисто синим»). Это происходит от синего диода подсветки, который обычно состоит из InGaN (нитрид индия-галлия). Гораздо более слабый спектральный отклик менее чем на треть интенсивности можно наблюдать между 500 и 700 нм, что соответствует «желтому» свету типичного сцинтилляционного люминофорного покрытия; ИАГ (иттрий-алюминиевый гранат).

В сочетании компоненты подсветки InGaN и YAG создают «белый» свет с естественной цветовой температурой (точкой белого), определяемой соотношением InGaN и YAG.

Этот свет фильтруется красными, зелеными и синими субпикселями монитора для воспроизведения широкого диапазона цветов и дальнейшего уточнения точки белого. После фильтрации значительная часть исходной спектральной энергии подсветки теряется; «фильтр» далек от совершенства, и первоначальный спектральный дисбаланс задней подсветки все еще остается основной проблемой. При условии, что фильтры работают должным образом (т. е. монитор правильно откалиброван), ваш типичный монитор с белой светодиодной подсветкой сможет эффективно использовать сильную «чисто-синюю» спектральную составляющую для получения насыщенных «чисто-синих» цветов. Красная и зеленая составляющие (от желтого света люминофорного покрытия YAG) относительно слабы. Эти пробелы в спектральной энергии и относительное отсутствие интенсивности для длин волн, отличных от ~450 нм, ограничивают цветовую гамму типичного монитора со светодиодной подсветкой примерно до цветового пространства sRGB.

Цветовая гамма, показанная ниже, сравнивает цветовую гамму Dell U2412M (красный треугольник) с цветовым пространством sRGB (зеленый треугольник). Хотя U2412M уже сильно устарел, такой цветовой охват вполне типичен для современных моделей с 19В частности, разрешение 20 x 1080 (Full HD).

Стандартная цветовая гамма WLED

При более детальном рассмотрении цветопередачи вы также обнаружите, что «чисто синий» компонент может стать подавляющим. Когда вы смешиваете это с относительно небольшим желтым компонентом (зеленый и красный), будут очевидны некоторые недостатки. Это особенно верно для оттенков, которые в основном синие, но содержат небольшую смесь других цветов; это может показаться нелогичным, но большинство мониторов с белой светодиодной подсветкой не очень хорошо отображают определенные оттенки синего!

Аналогичная история для многих мониторов со стандартной гаммой и подсветкой CCFL при воспроизведении зеленых оттенков. Обычно есть спектральный пик на зеленом и вторичные пики на синем и красном. В этом примере пики красного и синего цветов составляют 40% интенсивности зеленого максимума. Однако важно отметить, что относительная интенсивность этих пиков и распределение энергии для окружающих длин волн значительно варьируются в зависимости от используемых люминофоров.

Типовой спектр CCFL

Глядя на синие диоды

Хотя с некоторых точек зрения может быть неплохо достичь sRGB или немного выше, поскольку это обеспечивает немного большую яркость, вы действительно хотели бы достичь следующего «стандарта» гаммы для работы с критически важными цветами и действительно раскрыть потенциал яркости. Первоначально для достижения этого LG Display использовала модифицированный тип подсветки WLED, называемый GB-LED (также известный как GB-R LED или GB-r LED). Вместо синего диода, покрытого желтым люминофором, в задней подсветке используются синие и зеленые диоды с красным люминофором. Как показано ниже, это создает сильные и отчетливые спектральные пики для синего, зеленого и красного цветов, а не дает синий пик и широкую «желтую» область. Красный пик и относительная интенсивность по сравнению с синим и зеленым пиками зависят от используемого люминофора. Можно использовать «люминофоры KSF», которые обеспечивают характерный тройной пик красной энергии, показанный на следующем графике. Технология GB-LED была реализована в различных панелях LG AH-IPS («Усовершенствованная высокопроизводительная плоскостная коммутация»), а также в некоторых панелях Samsung PLS (плоскостная коммутация). Они предназначены для обеспечения 98%+ покрытие Adobe RGB и 104%+ покрытие NTSC, что на самом деле превышает 98% Adobe RGB и 102% NTSC, характерные для WCG-CCFL.

Типовой спектр GB-LED

Цветовая гамма Dell UP2716D

В настоящее время доступен ряд мониторов с подсветкой GB-LED, в том числе Dell UP2716D, цветовая гамма которого показана выше (красный треугольник) и сравнивается с sRGB (зеленый треугольник) и Adobe RGB (фиолетовый треугольник). У производителя панелей AU Optronics (AUO) есть альтернативный метод достижения широкой цветовой гаммы, который они интегрировали в некоторые из своих панелей AHVA (типа IPS). В них используется смесь красных и синих диодов с зеленым сцинтилляционным люминофором (так называемая конструкция светодиодов RB-LED или RB-G). Конструкция подсветки обоих решений несколько сложнее, чем у стандартного WLED, и по сравнению с ней требует небольшой надбавки к цене.

Улучшение люминофоров

Для подсветки CCFL можно использовать широкий спектр люминофоров, включая люминофоры с широкой цветовой гаммой (WCG-CCFL). Хотя спектр, показанный ранее, довольно типичен для подсветки CCFL со стандартной гаммой, здесь обычно было больше вариаций, чем для подсветки WLED. Но дело движется вперед; когда дело доходит до света, излучаемого подсветкой WLED, появляется все больше исключений, и последние разработки в технологии светодиодной подсветки начали пересматривать наши ожидания от этой технологии. Samsung, один из ключевых производителей современных панелей, был одним из первых, кто действительно внедрил подсветку WLED, и был первым производителем панелей, который применил ее повсеместно для всех новых моделей. Другие крупные производители панелей, такие как LG Display и AU Optronics, уже давно последовали их примеру. В моделях с разрешением 2560 x 1440 (WQHD) или 3840 x 2160 (4K UHD) очень часто используются улучшенные люминофоры с улучшенными спектральными характеристиками для увеличения энергии в «желтой» области. Эти улучшенные или «легированные» люминофоры улучшают покрытие в красной и зеленой частях гаммы, а также расширяют диапазон оттенков синего, которые можно воспроизвести.

Как партнер Amazon я зарабатываю на соответствующих покупках, совершенных по ссылке ниже. По возможности вас перенаправят в ближайший магазин. Дополнительная информация о поддержке нашей работы.

Купить на Amazon

Хотя изначально такая подсветка была относительно редкой на моделях с разрешением 1920 x 1080 (Full HD), число исключений постоянно растет. С появлением HDR (High Dynamic Range) и целью DCI-P3 и, в конечном итоге, Rec. 2020 (BT.2020), был сделан большой толчок, чтобы вывести вещи далеко за пределы sRGB. И теперь это можно сделать, не затрачивая сложное решение подсветки с помощью дополнительных диодов альтернативного цвета. Производители панелей, такие как LG, AUO и TPV, рассматривали улучшенные люминофоры как альтернативный метод достижения такого улучшения. LG Display ввела термин «Nano IPS», чтобы подчеркнуть свою улучшенную технологию люминофора, используемую для расширения этого цветового пространства. В частности, здесь используется слой люминофора KSF (или K2SiF6, легированный Mn4, для любителей химии) для достижения превосходного покрытия DCI-P3 ~98%. На первом изображении ниже показан спектральный профиль такой подсветки с характерными всплесками красной энергии и относительно низким пиком зеленого. На втором изображении показан цветовой охват, достигнутый Nano IPS, на примере ViewSonic XG270QG. Зеленый треугольник представляет цветовое пространство sRGB, синий треугольник — цветовое пространство DCI-P3, а красный треугольник — цветовую гамму монитора.

Спектр KSF (Nano IPS)

Цветовая гамма KSF (Nano IPS) — XG270QG

Аналогичные усовершенствованные люминофоры используются в других моделях, в том числе в некоторых относительно доступных моделях. См., например, цветовую гамму, достигнутую AOC 24G2(U) (ниже) с улучшенной (KSF) люминофорной подсветкой WLED. В этом случае он не такой широкий, как реализации Nano IPS, но, безусловно, предлагает щедрое расширение за пределы sRGB.

Цветовая гамма KSF — 24G2(U)

Samsung и другие производители панелей и CELL (панелей без подсветки), такие как AUO, иногда используют альтернативные средства для достижения расширенной цветовой гаммы. Альтернативная технология была разработана и дорабатывается американской компанией Nanosys. Эта технология называется «улучшающая пленка с квантовыми точками» (QDEF), а подсветку иногда называют QD LED (светодиод с квантовыми точками), а не предпочтительной номенклатурой Nanosys. Синие диоды все еще используются, но люминофорное покрытие и диффузор заменены специальной пленкой из наноскопических люминофоров, называемых «квантовыми точками», как показано ниже.

QDEF — пленка для улучшения изображения с квантовыми точками

Триллионы квантовых точек (КТ) обнаружены на пленке. Их можно настроить физически (изменив их размер) для управления длинами волн света, излучаемого при их возбуждении источником света. Синий компонент в изобилии обеспечивается светом, излучаемым самим диодом, в то время как красный и зеленый компоненты обеспечиваются специально настроенными квантовыми точками. Это обеспечивает три отдельных спектральных пика на «синем», «зеленом» и «красном», которые необходимы для охвата расширенных цветовых пространств. Спектр, создаваемый этой системой, вполне сравним с конструкцией GB-LED/RB-LED, с добавлением столь же «чистого» и энергичного красного пика. Это показано на следующем графике, предоставленном Джеффом Юреком (менеджером по маркетингу продуктов Nanosys).

Спектр КТ Nanosys

Чтобы узнать больше о том, как обстоят дела с этой технологией с точки зрения монитора ПК, мы напрямую поговорили с Джеффом Юреком. Он сказал нам, что первоначальной целью было интегрировать пленки QDEF в портативные дисплеи, такие как планшетные ПК, но он надеется увидеть хороший интерес и со стороны производителей больших дисплеев. Действительно, технология Nanosys Quantum Dot в настоящее время получила более широкое распространение в дисплеях различных производителей, включая Acer, ASUS, BenQ, MSI и Samsung. Важным преимуществом QDEF является его простая интеграция в существующие конструкции ЖК-дисплеев — пленка тоньше обычного листа бумаги и просто заменяет существующие компоненты. Он также не требует затрат, в отличие от дорогих многодиодных и улучшенных люминесцентных конструкций, которые в настоящее время используются LG Display. «Голый» синий диод не требует отдельной обработки люминофором и вместо этого пропускает свет через пленку, стоимость которой сопоставима с люминофором и диффузором. Кроме того, сама пленка продемонстрировала подходящий срок службы для использования в телевизорах и мониторах с эквивалентным сроком службы более 30 000 часов (что сравнимо с некоторыми из лучших современных светодиодных ламп подсветки).

Основной целью технологии QDEF является предоставление пользователю расширенных цветовых пространств без ущерба для формы, стоимости или функций существующих ЖК-дисплеев. В настоящее время пленка предназначена для обеспечения полного охвата Adobe RGB — даже с более долгосрочным стандартом HDR (High Dynamic Range) Rec. 2020 год в планах. Превосходное покрытие ближайшей целевой гаммы HDR (сильное покрытие DCI-P3) уже было достигнуто с помощью этой технологии в таких продуктах, как Philips 436M6VBPAB и ASUS PG27UQ. Цветовые гаммы ниже показывают решение подсветки Quantum Dot Acer XB323U GP. При настройке «из коробки» или с не экстремальными настройками цветовых каналов эта модель показывает пики красной и, кроме того, зеленой энергии, которые превышают синий пик. Это имеет потенциальные положительные последствия для удобства просмотра (более сбалансированный спектр с более второстепенным компонентом синего света), в то же время обеспечивая широкую цветовую гамму, превышающую 100% Adobe RGB. Красный треугольник показывает цветовой охват монитора, зеленый треугольник sRGB и синий треугольник DCI-P3. Фиолетовый треугольник на втором изображении показывает Adobe RGB.

Цветовая гамма QD LED — XB323U GP

Цветовая гамма QD LED — XB323U GP и Adobe RGB

Благодаря продолжающемуся успеху QDEF компания Nanosys разработала ряд других связанных технологий QD, как описано в их дорожной карте. Сюда входит QDOG (квантовая точка на стекле), которая покрывает стеклянную LGP (световодную пластину) непосредственно квантовыми точками, что позволяет сделать более тонкий дисплей с меньшим количеством слоев при потенциально сниженной стоимости. И QDCC (преобразование цвета квантовыми точками), который заменяет цветной фильтр квантовыми точками для повышения энергоэффективности, яркости и угла обзора. Как бы то ни было, богатая цветовая гамма, достигаемая такими технологиями QD, дает дисплеям возможность более точно имитировать цвета, которые мы можем видеть в реальном мире, и создавать более яркие и реалистичные сцены. Предоставление богатой и красочной игровой площадки для создателей контента и для потребителей. С появлением HDR (расширенного динамического диапазона), как мы вскоре расскажем, такие возможности становятся все более важными.

Другая компания, базирующаяся в Манчестере, Англия, разработала похожее решение. CFQD (безкадмиевые квантовые точки) являются ключевой разработкой Nanoco и, как и пленка QDEF, предназначены для бесшовной интеграции в существующие конструкции ЖК-дисплеев. Подсветка возбуждает квантовые точки, и вместе они способны излучать свет с очень сильной синей, зеленой и красной энергией. Как следует из названия, эта пленка не содержит тяжелого металла кадмия, который используется в QDEF, что является потенциальным экологическим преимуществом, которое теперь разделяет Nanosys. Квантовые точки (CFQD), используемые в пленках Nanoco, изначально производились компанией The Dow Chemical Company в Южной Корее под торговой маркой TREVISTA. Как сообщают южнокорейские новостные источники, такие как The Korea Times, Samsung собиралась использовать эту технологию; действительно, они сделали это для некоторых из своих телевизоров Quantum Dot 2015 года. Похоже, что многие производители теперь предпочитают альтернативу Nanosys.

И последнее, но не менее важное: компания QD Vision из Массачусетса, которую мы упомянули в нашей статье об OLED за их работу над технологией полностью самоизлучающих квантовых точек. В ближайшем будущем они разработали собственную технологию Quantum Dot под названием «Color IQ». В отличие от решения на основе пленки, в нем используются квантовые точки в качестве направляющей (краевой оптики), которая находится между светодиодами и световодом вдоль края дисплея. Два тесно связанных производителя мониторов, AOC и Philips, внедрили технологию Color IQ в некоторые из своих мониторов. Ключевым преимуществом, которое здесь рекламируется, является снижение затрат на достижение эффективного охвата Adobe RGB по сравнению с GB-LED и RB-LED. Протестировав модель с этой технологией (Philips 276E6ADSS), мы, возможно, склонны согласиться с некоторыми утверждениями Nanosys в судебном процессе, который они подали против QD Vision в апреле 2016 года. В частности, они заявляют, что решение Color IQ от QD Vision «плохой имитатор» собственной технологии Nanosys (QDEF): «Результаты говорят сами за себя. Продукты, использующие решение QD Vision, имеют плохую однородность цвета, высокий уровень брака в полевых условиях и, к сожалению, создают впечатление, что квантовые точки — это дешевая технология низкого качества». Несмотря на то, что AOC и Philips опробовали пленку Color IQ, теперь они отдают предпочтение альтернативным материалам, таким как люминофоры KSF, а в некоторых случаях и альтернативным решениям для QD-светодиодов (ссылаясь на Nanosys).

Использование дополнительных цветов

Однако для точного вывода этого яркого и красочного контента сам контент должен быть специально написан с учетом расширенных цветовых пространств, таких как Adobe RGB. Традиционно единственными пользователями, которые могут должным образом воспользоваться этим преимуществом, являются специалисты по цвету, фотографы и дизайнеры, которые могут создавать и обрабатывать контент с широкой цветовой гаммой. По мере того, как возможности расширенной цветовой гаммы становятся все более распространенными, граница sRGB становится чем-то, что эмулируется, а не естественным технологическим ограничением. Вполне естественно, что по мере того, как устройства становятся все более универсальными, способными должным образом поддерживать расширенные цветовые гаммы, мы наблюдаем отход от границ цветового пространства sRGB. Дизайнеры, кинематографисты и другие представители «индустрии», с которыми мы разговаривали, очень хотят увидеть это, поскольку это позволяет им лучше выражать свои творческие усилия и предлагать потребителю захватывающее развлечение, которого они жаждут. Джефф Юрек повторил это и указал, что Pixar Animation Studios, например, используют обширную цветовую палитру для своих творений, но многие детали теней теряются, когда они уменьшаются и выводятся в sRGB.

Переход на более широкое цветовое пространство не произойдет за одну ночь, и, безусловно, необходимо, чтобы аппаратное обеспечение также поддерживало цветовое пространство sRGB. С некоторым успехом это можно сделать с помощью режимов эмуляции, которые распространены на мониторах с широкой цветовой гаммой. Но может возникнуть некоторая путаница, если разработчики начнут выдавать контент, предназначенный для просмотра на мониторах с широкой гаммой, в то время как другие все еще используют стандартную гамму. Хотя свет в конце туннеля, безусловно, есть. Разработчики игр и фильмов сейчас сосредотачиваются на поддержке HDR (High Dynamic Range) для своего контента, который будет использоваться на дисплеях, обладающих такими возможностями. Сейчас мы наблюдаем увеличение количества контента, который с гордостью может похвастаться поддержкой HDR. В мире дисплеев (который отличается от HDR, используемого в фотографическом смысле) одним из требований является расширенное цветовое пространство. Вышеупомянутая Рек. Цветовое пространство 2020 года является долгосрочной целью, но в ближайшей перспективе производители дисплеев стремятся поддерживать как можно больше DCI-P3 (стандартное цветовое пространство Digital Cinema Initiatives). А используя методы, подобные описанным выше, такого рода дисплеи становятся гораздо более распространенными. Содержимое HDR точно отображается в этом цветовом пространстве, оно расширяет палитру далеко за пределы sRGB и позволяет разработчикам воплощать свои творения в жизнь гораздо более разнообразным и визуально приятным способом. Он также предлагает полезную ступеньку перед Rec. 2020 может быть широко поддержан.

Заключение

Когда впервые появилась светодиодная подсветка, производители были слишком увлечены продвижением того, что по сути вводило в заблуждение или даже фабриковало преимущества производительности. Поскольку технология получила довольно широкое распространение, стало совершенно ясно, что ситуация не была «беспроигрышной» в пользу тонкой подсветки «Белый светодиод» (WLED). В некоторых областях, особенно в охвате цветовой гаммы, CCFL могут предложить значительные и хорошо заметные преимущества. Но теперь производители ЖК-панелей подняли планку в этом отношении, используя улучшенные люминофоры и альтернативные схемы диодов для расширения цветовой гаммы.

Параллельно с этим ведутся интересные разработки. Samsung и ряд других производителей внедряют альтернативные технологии для улучшения восприятия, такие как OLED и полностью самоизлучающие QD-дисплеи. Они обещают расширенную цветовую гамму, потрясающую контрастность и отличную отзывчивость. Но для использования в настольных мониторах необходимо решить ряд серьезных технических и экономических проблем. Такие мониторы далеки от того, чтобы быть коммерчески жизнеспособными в потребительском секторе.

Квантовые точки

Еще одна интересная технология, которая начала распространяться среди потребителей, — это использование квантовых точек в существующих конструкциях ЖК-дисплеев; Решения для светодиодной подсветки QD, такие как пленка Nanosys Quantum Dot Enhancement Film (QDEF). Как и в случае использования улучшенных люминофоров, эти решения обеспечивают превосходную цветопередачу по сравнению с существующей базовой светодиодной подсветкой. В отличие от усовершенствованных диодов и люминофоров, эти продукты работают вместо люминофорных покрытий на простых синих диодах и могут быть реализованы производителями без дополнительных материальных затрат. Цель аналогична усовершенствованным диодным и люминофорным решениям и альтернативным технологиям, таким как OLED (и полностью самоизлучающие квантовые точки). Чтобы расширить цветовую гамму далеко за пределы ограничительного стандарта sRGB.

Мы увидим, как все больше и больше мониторов с комфортом выходят за рамки ограниченного цветового пространства sRGB и корректно отображают альтернативные стандарты, такие как Adobe RGB, DCI-P3 и, наконец, Rec. 2020 (или что-то близкое к этому). Не прибегая к чрезмерно громоздким или энергоемким технологиям. Это даст создателям контента возможность действительно придать сценам желаемый вид с по-настоящему яркими, эффектными и реалистичными цветами.
