Что такое DVI разъем ?

Для передачи видеосигнала в цифровом виде используется разъем DVI (digital visual interface). Создавался он, когда появились носители видео в цифровом формате – DVD диски, и когда нужно было передать видео с компьютера на монитор. Существующие тогда способы передачи аналогового сигнала не позволяли добиться высокого качества картинки, потому что физически передать аналоговый сигнал высокого разрешения на расстояние невозможно.

В канале связи всегда могут возникнуть искажения видео, особенно это заметно на высоких частотах, а качество HD как раз и подразумевает наличие высоких частот в спектре сигнала. Что бы избежать этих искажений и старались перейти на цифровой сигнал и отказаться от аналогового при обработке и передаче видео с носителя на устройство отображения. Вот тогда, в конце 90-х годов, несколько компаний объединили свои усилия для создания цифрового интерфейса передачи видео данных, исключив из тракта преобразователи ЦАП (цифро-аналоговые) и АЦП (аналогово-цифровые).

Результатом их работы и стало создание формата передачи видеосигнала — DVI.

Внешний вид dvi разъема

Вид разъема dvi внутри

Основные параметры интерфейса dvi

В данном виде соединения передается информация об основных составляющих сигнала RGB (красный, зеленый, синий). Для каждого компонента используется отдельная витая пара в кабеле DVI, и отдельно идет витая пара для передачи сигналов синхронизации. Получается, что кабель DVI состоит их четырех витых пар. Соединение по витой паре позволяет использовать принцип дифференциальной передачи данных, когда помеха имеет разную фазу в каждом проводнике и в приемнике вычитается, но это технические особенности и их знать не обязательно. На каждую цветную составляющую отводится 8 бит, а, в общем, на каждый пиксель передается 24 бита информации. Максимальная скорость передачи данных достигает 4,95 Гбит/сек, при этой скорости можно передать сигнал с разрешением 2,6 мегапикселя при кадровой частоте 60 Гц.

Сигнал HDTV , разрешение которого 1980х1080, имеет разрешение чуть больше 2 мегапикселей, поэтому выходит, что через разъем DVI может передаваться сигнал высокого разрешения 1980х1080 с частотой 60 Гц. Только есть ограничение на длину кабеля. Считается, что передавать сигнал высокого разрешения можно кабелем с длиной до 5 метров, иначе могут возникать искажения на изображении. При передаче сигнала с меньшим разрешением допускается увеличение длины кабеля DVI. Так же возможно применение промежуточных усилителей, если все же нужна большая длина для передачи видеосигнала.

Для большей совместимости, DVI разъем сделали с возможностью поддержки аналогового сигнала. Так появились три разновидности DVI разъемов:

1. 1 DVI-D передает только цифровой сигнал;
2. 2 DVI-A передает только аналоговый сигнал;
3. 3 DVI-I используется для передачи и цифровых сигналов и аналоговых.

Сам разъем для всех трех видов используется один и тот же, так что они полностью совместимы, только у них различие в подключаемых контактах в разъеме.

Так же различают два режима передачи данных: single link (одиночный режим), dual link (двойной режим). Их основное отличие в поддерживаемых частотах. Если в одинарном режиме максимально сигнал может быть 165 МГц, то в двойном режиме ограничение накладываются физическими характеристиками кабеля. Это говорит о том, что кабеля DVI Dual Link могут передавать сигнал с большим разрешением и на большие расстояния. То есть если при применении кабеля single link на изображении жк телевизора будут помехи в виде цветных точек, то можно попробовать заменить его на dual link. Конструктивно кабель DVI двойного режима отличается использованием двойных витых пар для передачи цветных составляющих.

Особенности dvi разъема

Для реализации таких скоростей используется специальный метод кодирования TMDS. И в любом соединении DVI на передающей стороне для кодирования используется TMDS трансмиттер, а на принимающей стороне происходит восстановление сигнала RGB.

Дополнительно может использоваться в интерфейсе DVI канал DDC (Display Data Channel), который передает процессору источника сигнала информацию о дисплее EDID. Эта информация содержит подробные сведения об устройстве отображения и включает в себя информацию о марке, номере модели, серийном номере, дате выпуска, разрешении экрана, размере экрана. В зависимости от этой информации источник выдаст сигнал с нужным разрешением и пропорциями экрана. В случае отказа выдать такую информацию источник может заблокировать канал TMDS.

Так же как и HDMI интерфейс DVI поддерживает систему защиты контента HDCP. Такая система защиты называется интеллектуальной защитой и называется она так из-за своей реализации и возможности устанавливать разные уровни защиты в зависимости от разных случаев, поэтому такая защита не блокирует обычный обмен данными (например, при копировании). Реализована она на принципе обмена паролями всеми устройствами, подключенными по DVI.

Через разъем dvi передается только изображение, а звук придется передавать по дополнительным каналам. В некоторых видеокартах существует возможность передачи звука по dvi кабелю, но для этого используются специальные переходники и в самой видеокарте дополнительно реализуется такая возможность. И тогда это уже не чистый dvi интерфейс. При обычном соединении звук нужно передавать дополнительно.

Если вам нужно подключить телевизор к компьютеру или ноутбук к телевизору и вы не знаете как это сделать, позвоните нам и мы поможем настроить компьютер или же любое другое устройство.

Здесь могла быть ваша реклама

Как определить тип DVI на кабеле и видеокарте?

Довольно часто возникает необходимость в определении типа DVI на видеокарте. Зачастую найти технические характеристики на видеокарту довольно сложно, ведь необходимо знать ее модель и производителя.

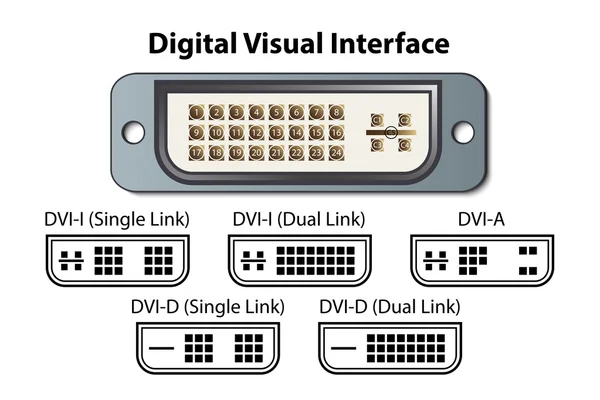

Типы DVI разъемов и их совместимость

• DVI-I Single Link – разъем рассчитан на использование одного аналогового сигнала или одного цифрового. Таким разъемом оснащено большинство современных видеокарт.
• DVI-D Dual Link – разъем оснащен двумя цифровыми каналами передачи данных. Максимально возможное разрешение, которое можно получить при использовании данного соединения – 2560×1600 (60Гц) или 1920×1080(120Гц) (для nVidia 3D Vision). Напомню, что через это соединение невозможно подключиться к аналоговому монитору.
• DVI-D Single Link – разъем рассчитан на использование одного цифрового канала.
• DVI-I Dual Link – самая полная реализация DVI. Включает в себя все возможности подключения по интерфейсу DVI.
• DVI-A – аналоговый разъем, идентичен VGA и отличается от него только внешним видом.

Как определить тип DVI разъема?

Если нам повезло, то на планке мы обнаружим маркировку типа DVI:

На картинке видно, что один разъем имеет тип DVI-I, другой – DVI-D. Но, какой это разъем: Single Link или Dual Link? В этом случае, для определения пропускной способности разъема, следует обратиться к спецификации на видеокарту.

Второй вариант маркировки типа DVI:

Знак  говорит о том, что выход DVI оснащен цифровым каналом передачи данных, то есть его тип DVI-I или DVI-D. Значит через этот тип разъема можно подключиться к монитору оснащенному цифровым входом DVI. Возможность подключения к аналоговому монитору следует проверить по спецификации на видеокарту. То же самое касается наличия режима Dual Link.

Обратите внимание, что внешний вид разъемов отличается! Подробнее об этом мы поговорим ниже.

Еще один вариант маркировки DVI на видеокарте:

Знак  и маркировка VGA, говорит о том, что в разъеме DVI присутствует возможность передачи изображения как по цифровому, так и по аналоговому каналу (DVI-I). В этом случае, для подключения к аналоговому монитору, следует воспользоваться специальным переходником DVI-VGA, или кабелем, на одной стороне которого разъем DVI, на другом — VGA.

Определяем тип DVI по внешнему виду разъема на видеокарте

Внимательно посмотрите на свою видеокарту с тыльной стороны системного блока компьютера. Попробуйте найти сходства с рисунками, представленными ниже.

Внешний вид DVI-I:

Следует отметить, что этот тип разъема применяется и для DVI-D.

Внешний вид DVI-D:

Определяем тип DVI по внешнему виду разъема на кабеле

Внешний вид разъема кабеля DVI-D (без поддержки режима DUAL LINK):

Внешний вид DVI-I (без поддержки режима DUAL LINK):

DVI-D с поддержкой режима DUAL LINK:

DVI-I с поддержкой режима DUAL LINK:

Определять типа DVI по внешнему виду разъема не совсем верный способ. Если у вас есть доступ к технической документации, то лучше обратиться к ней.

Руководство

DVI Руководство

DVI

X

Этот сайт использует файлы cookie, чтобы предоставлять и улучшать ваш опыт покупок. Если вы хотите воспользоваться этим улучшенным сервисом, зарегистрируйтесь.
Для получения дополнительной информации посетите нашу страницу файлов cookie.

Дополнительная информацияЯ соглашаюсь на более удобный просмотр

Принять файлы cookie

РУКОВОДСТВО DVI – РАЗЪЕМЫ И КАБЕЛИ

Подробное руководство LINDY Electronics по DVI содержит все, что вам нужно знать о цифровом визуальном интерфейсе. Читайте дальше, чтобы узнать больше…



Что такое DVI?

DVI (цифровой визуальный интерфейс) — это цифровой видеоинтерфейс, разработанный Рабочей группой по цифровым дисплеям (DDWG). Он может поддерживать как цифровые, так и аналоговые видеосигналы по одному кабелю DVI и обычно используется в компьютерах, ЖК-мониторах, проекторах и другом оборудовании с цифровым дисплеем.

Каковы преимущества DVI?

Традиционные ЭЛТ-дисплеи (электронно-лучевые трубки) используют аналоговый сигнал для получения данных изображения от графической карты компьютера. По этой причине ранние видеокарты должны были преобразовывать свой исходный цифровой сигнал в аналоговый для поддержки ЭЛТ-мониторов. ЖК-мониторы являются цифровыми устройствами отображения, но когда они были впервые представлены, они должны были иметь возможность принимать и адаптировать этот аналоговый сигнал, чтобы обеспечить совместимость с большинством доступных компьютеров. Чтобы ЖК-дисплей мог принимать аналоговый выход компьютера, сигнал необходимо было преобразовать в цифровой. Поскольку и компьютер, и ЖК-монитор принимают и передают цифровые сигналы, процесс преобразования цифрового сигнала в аналоговый принципиально не нужен. Цифровое соединение DVI устраняет этот процесс преобразования цифра-аналог-цифра и, таким образом, устраняет неточности и потери информации из-за каждого процесса преобразования. Интерфейс DVI оказался чрезвычайно универсальным; он обеспечивает производителям гибкость для поддержки цифровых устройств, сохраняя при этом обратную совместимость с аналоговыми устройствами.

Типы кабелей и разъемов DVI

Одноканальный DVI-D

Это цифровое соединение поддерживает только цифровые дисплеи с экраном — это цифровое соединение поддерживает дисплеи с разрешением экрана до 1920 x 1080 и 1080p. Вы можете ознакомиться с нашим ассортиментом одноканальных кабелей DVI-D, перейдя по следующим ссылкам:

  Одноканальные кабели DVI-D , Кабели DVI-D для сверхдлинных расстояний и Оптоволоконные одноканальные кабели DVI-D.

DVI-A

Этот редко используемый кабель соединяет только аналоговые сигналы RGB.

DVI-I Single Link

Это соединение объединяет цифровые и аналоговые сигналы по одному кабелю DVI. Это означает, что кабель может передавать цифро-цифровой или аналого-аналоговый сигнал (для использования с аналоговым дисплеем). Нажмите на ссылку, чтобы увидеть наши одноканальные кабели DVI-I .

Двухканальный DVI-I

Аналогичен одноканальному DVI-I, но со вторым каналом передачи данных для более высоких разрешений. Это соединение проводов DVI включает в себя как цифровые, так и аналоговые сигналы в одном кабеле. Это означает, что кабель может передавать цифро-цифровой или аналого-аналоговый сигнал. Нажмите на ссылку, чтобы увидеть наши двухканальные кабели DVI-I

.

Mini DVI

Разъем Mini DVI представляет собой одноканальный разъем, который обычно используется в компьютерах Apple. Небольшой размер делает его идеальным для использования с ноутбуками. Он может поддерживать цифровые и аналоговые сигналы. Диапазон  Адаптеры DVI можно приобрести в компании LINDY.

Было ли это полезно?

Вернуться на нашу домашнюю страницу.

Преобразователи видеосигнала Интерфейс DVI

Поддержка

Часто задаваемые вопросы о продукте

Цифровой визуальный интерфейс (DVI) — это интерфейс видеодисплея, который может содержать различные типы сигналов в зависимости от приложения. Кабели и порты DVI созданы с использованием различных типов разъемов, чтобы определить, для каких приложений они предназначены. Типы разъемов идентифицируются по количеству контактов на разъеме DVI. DVI поставляется со следующими пятью различными типами разъемов:

• DVI-A (17 контактов).
• Одноканальный DVI-D (19-контактный).
• Двойной канал DVI-D (25 контактов).
• Одноканальный DVI-I (23 контакта).
• Двухканальный разъем DVI-I (29 контактов).

Одноканальный и двухканальный DVI указывают максимальное разрешение видеоисточника или видеоприемника.
