разница и отличия между разъемами

Содержание

• 1 Функции разъемов DVI
• 2 Интерфейс DVI-I
• 3 Интерфейс DVI-D
• 4 Главные отличия DVI-I и DVI-D
• 5 Что у них совместного

Чтобы обеспечить передачу видеосигнала в цифровом формате, задействуется DVI. Разрабатывался интерфейс в период, когда начали выпускаться DVD диски. На тот момент присутствовала необходимость передать видео с ПК на монитор.

Известные на то время методы передачи аналогового вещания не способствовали передаче высококачественной картинки на монитор. Так как физически осуществить такую передачу с высоким разрешением на расстоянии нереально.

В канале могут сформироваться в любой момент искажения, в особенности это можно наблюдать на повышенных частотах.  HD как раз таки является обладателем высоких частот. Во избежание такого рода помех и искажений производители современной техники ставили за цель отказаться от аналогового варианта вещания и перейти на цифровой тип сигнала в процессе обработки и передачи видео на монитор.

В 90-х годах производителями были объединены усилия, вследствие чего и появилась технология DVI.

Разъем  DVI считается одним из самых популярных методов подключения мониторов, проектов. Присутствие интерфейса DVI на технике не является гарантией того, что юзер сможет реализовать все возможности, имеющиеся в данном порте. В данной статье мы рассмотрим DVI I и DVI D, разницу и схожесть между данными портами.

Функции разъемов DVI

Порты отвечают за передачу изображения на монитор. Существует несколько модификаций рассматриваемого разъема. Передаются сигналы как цифровые, так и аналоговые. Этот тип порта чаще всего представлен двумя вариантами DVI-I и DVI-D.

Если ли разница между ними?  DVI-D или DVI-I, что лучше? Об этом далее.

Интерфейс DVI-I

Этот интерфейс считается наиболее используемым в видеокартах. «I» говорит об объединении с перевода «integrated». В порте применяется 2 канала для передачи данных – аналоговый и цифровой. Функционирующие отдельно, при этом имеют различные модификации DVI-I:

• Single Link. Данное устройство включает в себя независимые цифровой и аналоговый каналы. От типа подключения на видеоадаптере и того, как происходит подключение, зависит, какой именно будет функционировать.

Интерфейс этого типа не используется в сфере профессионалов, поскольку не передает на 30″ и LCD-мониторы.

• Dual Link – это модернизированный порт, в котором представлено: 2 цифровых и 1 аналоговый канал. Каналы функционируют независимо друг от друга.

Отличие заключается в том, что в большинстве видеокарт присутствует минимум 2 разъема DVI-I.

Интерфейс DVI-D

Этот порт выглядит иначе, нежели первый DVI-I. Интерфейс может принимать пару каналов. Первый тип Single Link содержит только 1 канал, и его  недостаточно для подключения к 3D мониторам.

Dual Link – это второй тип. Аналоговые каналы отсутствуют, но интерфейс обладает широкими опциями передачи информации. Dual – указывает на два канала, благодаря чему возможна подача картинки на монитор в трехмерном формате, поскольку 2 канала обладают 120 Гц и способны передавать высокое разрешение.

Главные отличия DVI-I и DVI-D

Большинство современных моделей видеокарт выпускаются с интерфейсом DVI вместо классического, но устаревшего VGA. Безусловно, о HDMI забывать не следует. Из ранее сказанного понятно, что DVI представлен в двух типах. Какая разница между DVI-I и DVI-D?

Отличия сводятся к следующему: I может передавать как аналоговый, так и цифровой сигнал, а D — только цифровой. Таким образом DVI-D не подойдёт для подключения аналогового монитора.

DVI – это цифровой видео разъем, который пришел на замену VGA. DVI-I отвечает за передачу цифрового и аналогового сигнала. Что касается аналогового сигнала, то он требуется для совместимости устарелых мониторов с лучевой трубкой. Прошло время, и эта опция уже не требовалась, в видеокартах начали задействовать исключительно цифровые сигналы. В результате чего DVI-D взяло на себя выполнение данных задач.

Нужно понимать, что вставить в DVI-D переходник DVI-I или же такой же тип кабеля не выйдет. Поскольку коннекторы разъемов отличаются. Интерфейс DVI-D без проблем может подсоединяться в «i». Этот вариант позволяет получать исключительно сигнал цифрового типа. Аналоговые сигналы в такой ситуации не считываются, поскольку у разъема DVI-D нет контакта «i», который отвечает за передачу сигнала аналогового типа.

Что у них совместного

Различия DVI-I и DVI-D рассмотрены, можно приступать к рассмотрению совместных характеристик.

DVI-I – это универсальность и наличие опции передачи двух типов сигналов: цифрового и аналогового. За счет использования специальных дополнительных элементов в виде переходников, и соединению с другими устройствами «I» способен качественно передать разные форматы. Применение данного вида для аналогового сигнала практически не имеет ярких отличительных особенностей от «D».

Оптимальным решением для цифрового монитора будет использование интерфейса DVI-D, а для аналогового — универсальный интерфейс «I».

разница и есть ли отличия у форматов, сравнение

Главная » Технологии

На чтение 4 мин Просмотров 168 Опубликовано 07.06.2022

DVI представляет собой один из наиболее востребованных интерфейсов для подключения дисплея к компьютеру. Он встречается на недорогих видеокартах и мониторах, которые отличаются разрешением до Full HD и частотой обновления до 60 Герц. DVI представляет собой один из первых цифровых стандартов распространения видеосигналов. Для него характерны определенные особенности и разные виды. При этом разница между DVI I и DVI D известна не всем.

Содержание

Что это такое

Соединение мониторов с персональными компьютерами осуществляется при помощи специального интерфейса. Довольно часто сегодня для этой цели применяется формат DVI. Но он имеет несколько разновидностей, которые отличаются друг от друга.

DVI-I

Этот интерфейс применяется в видеокартах достаточно часто. Буква «I» в названии обозначает «integrated», что переводится как «интегрированный». В порте используется 2 канала для распространения данных – цифровой и аналоговый. Они работают изолированно, но при этом отличаются разными модификациями:

1. Single Link – включает независимые каналы. Выбор функционирующего канала определяется разновидностью подключения, которые используются на видеоадаптере, и особенностями коннекта. Этот вид интерфейса не применяется в профессиональной среде, так как не распространяется на диагональ 30 дюймов и LCD-мониторы.
2. Dual Link – представляет собой усовершенствованный порт, в котором сочетается 2 канала в цифре и 1 аналоговый. Они функционируют отдельно.

DVI-D

В аббревиатуре DVI-D буква «D» означает слово «digital», что переводится как «цифровой». Эта модель DVI считается абсолютно цифровой. Она помогает передавать только сигналы в цифре. Если на видеокарте имеется исключительно такой разъем, допустимо подключать мониторы, которые поддерживают digital-сигнал.

Если дисплей воспринимает информацию исключительно в аналоговом виде, подсоединить такое устройство к видеокарте с DVI-D не удастся. Эту проблему стоит решать с применением специального переходника. Благодаря использованию этого элемента удается преобразовать цифровой сигнал с видеокарты.

Версия «D» способна функционировать в разных режимах. К ним относят Single link и Dual link. Для функционирования в двойном режиме требуется поддержка видеокарты и монитора. Также для работы Dual link нужен кабель, который имеет требуемое число проводников.

Что у них общего

Несмотря на очевидные различия между рассматриваемыми интерфейсами, они имеют и много сходств. Главной общей чертой считается основная функция. Оба вида подключения предназначены для передачи видеосигнала между устройствами.

Помимо этого, к общим признакам относят следующее:

1. DVI-I отличается универсальностью. Он может передавать сигналы разных типов. Благодаря использованию вспомогательных компонентов в виде переходника и совмещению с другими девайсами вариант «I» способен эффективно распространять разные форматы. Использование этого типа для аналогового сигнала почти не имеет особых отличий от версии «D».
2. Оба типа интерфейсов имеют 2 режима работы – версии Single Link и Dual Link.

Ключевые отличия

Один интерфейс существенно отличается от другого. При этом расхождения между ними затрагивают такие параметры:

1. DVI-D поддерживает только цифровую передачу картинки. К нему подсоединяют только те мониторы, которые воспринимают сигнал в цифре. Это могут быть дисплеи, имеющие DVI-D или HDMI входы. DVI-I поддерживает разные типы сигналов. К ним подключают дисплеи с цифровыми входами, такими как DVI-D и HDMI, и аналоговыми – VGA.
2. С разъемом DVI-D допустимо использовать переходники исключительно на цифровые интерфейсы – в частности, на HDMI. С разъемом DVI-I разрешается применять переходники на любые форматы.
3. С момента появления видеокарт GeForce GTX десятого поколения начали использовать исключительно версию с пометкой «D».

Стоит учитывать, что в современных моделях видеокарт перестали применять DVI. Им на смену пришли более современные типы подключений, которые называются HDMI и DisplayPort. Но мониторы DVI тоже удается подключать. Для этой цели применяют специальные переходники – HDMI-DVI и Displayport-DVI.

Что лучше использовать

Рассматриваемые типы подключений имеют определенные отличия. DVI-I поддерживает одновременно и цифровую, и аналоговую формы передачи. При этом интерфейс с пометкой «D» допустимо применять только для цифровых сигналов. Потому при подсоединении DVI-D к аналоговому дисплею передать требуемую информацию не получится.

Таким образом, при выборе конкретного формата рекомендуется учитывать разновидность дисплея. Для digital-монитора идеальным решением станет версия «D», а для аналогового – универсальная версия с пометкой «I».

При этом важно учитывать, что поместить в DVI-D переходник DVI-I не получится, так как разъемы имеют разные коннекторы. При этом DVI-D легко подсоединяется в «I». Эта версия дает возможность считывать исключительно сигнал в цифре. Аналоговые сигналы при этом получить невозможно. Версия «I» считается универсальным вариантом, тогда как модель «D» характеризуется ограниченной сферой использования.

DVI–I и DVI-D – это распространенные и востребованные разновидности интерфейсов. При этом они характеризуются рядом отличий, которые затрагивают тип обрабатываемой информации и назначение.

Благодаря этому каждый человек сможет выбрать подходящий для себя вариант.

Оцените автора

DVI-I и DVI-D — разница в разновидностях разъёмов Тарифкин.ру

Что такое DVI-разъемы и для чего они нужны. Виды разъемов, их различия и сходства.

Содержание

• Что такое и для чего нужны DVI-разъёмы
• Виды DVI выходов
• Основные различия DVI-I и DVI-D
• Что общего у DVI-I и DVI-D

Что такое и для чего нужны DVI-разъёмы

Данный вид разъемов используется для максимально качественной передачи цифровых сигналов на проекторы, телевизоры и мониторы.

Разъем DVI был разработан в результате работы компании DDWG. Аббревиатуру «DVI», как правило, расшифровывают как цифровой видеоинтерфейс. Разработанный разъем отличается от других определенной формой и цветом.

После выхода этого типа разъемов закончилась эра VGA-выходов, которые очень устарели за 10 лет. Благодаря этому разъему качество любого изображения стало в разы лучше. Более того, несмотря на то, что в настоящее время у этого интерфейса имеется огромное количество конкурентов, которые постепенно вытесняют его с рынка, он все также остается актуальным и востребованным.

Интерфейс DVI использует информационный формат, основываясь на технологии под названием PanelLink. То есть, данные передаются последовательно. Но, изначально, такая передача данных была представлена компанией Silicon Image. В данном случае применяется технология под названием TMDS, благодаря которой сигналы отправляются при помощи дифференциального метода, а это значительно уменьшает все уровневые перепады.

Необходимо отметить, что данный вид интерфейс может передавать только изображения. А вот любой звук он передавать не может. В связи с этим пользователю стоит позаботиться об автономных каналах для аудио. Рекомендуется оснащать отдельные модели видеокарт специальными переходниками, которые будут помогать системе передавать звук одновременно с изображением.

Виды DVI выходов

Разъем DVI-A

Данный вид интерфейса может использоваться только для передачи аналогово телевидения, то есть он может передавать только сигнал в формате SVGA. Таким образом, если графическая карта оснащена только одним разъемом DV-A, то пользователь может подключать ее только к тем мониторам, которые могут принимать аналоговый сигнал. Для того чтобы подключить определенное устройство, имеющее выход HDMI, к видеокарте, которая имеет выход DV-A, потребуется приобретение специального переходника.

Разъем вида DVI-A подключается к монитору при помощи особых кабелей, в которых имеется встроенный переходник, подходящий к интерфейсу VGA. Подобные кабели делаются с распаянным разъемом DV-A на одном конце, а на другом делается разъем VGA.

В настоящее время такой тип разъема очень сильно устарел. Именно поэтому найти его можно только на старых моделях устройств.

Разъем DVI-D

Данный разъем используется в цифровых устройствах и может передавать только сигналы цифрового типа. В связи с этим, в случае, если графическая карта имеет разъем типа DVI-D, то пользователь может подключать к ней только те экраны, которые поддерживают прием цифрового сигнала, а также обладают встроенными портами HDMI или DV-D. Необходимо отметить, что такой вид порта подключить к старым устройствам не получится.

Разъем может работать только в двух режимах: двойном и одинарном, а называются они «Dual Link» и «Single Link». В одинарном режиме используется четыре витых пар, при этом изображение на мониторе отображается с максимальным разрешением – 1920*1200. В двойном режиме картинка отображается также с максимальным разрешением, которое составляет 2560*1600 точек.

Необходимо отметить, что в настоящее разъем представленного типа, который используется в большинстве современных графических картах, является наиболее распространённым.

Однако, несмотря на то, что данный интерфейс самый используемый, спрос на него также постепенно снижается. Это происходит из-за того, что в последнее время многие производители все еще начинают использовать в своих устройствах более продвинутые разъемы, например, HDMI или же DisplayPort.

Разъем DVI-I

Представленный тип интерфейса является наиболее универсальным, а также он может передавать сигнал, как цифрового типа, так и аналогово. По сути, интерфейс типа DVI-I можно считать скрещением разъемов типа DVI-A и DVI-D. В случае, если графическая карта обладает разъемом этого типа, то пользователь может без каких-либо проблем подключать к ней к все современные цифровые мониторы, так и более старые и устаревшие модели. Благодаря универсальности, этот тип разъема дает возможность подключения практически всех мониторов к различным видеокартам.

Необходимо отметить, что этот вид интерфейса также может работать как в двойном, так и в одинарном режиме. В первом случае максимальное разрешение будет составлять 2560*1600, а во втором – 1920*1200.

В случае, если графическая карта обладает интерфейсом типа DVI-I, то способ соединения экранов полностью зависит от их возможностей и характеристик. Мониторы, которые могут поддерживать передачу цифрового сигнала, пользователь подключает при помощи стандартных кабелей типа DVI-D. Помимо этого, пользователь также может подключать монитор при помощи проводов HDMI, однако для этого ему потребуется иметься специальный переходник.

Модели экранов, которые уже устарели и обладают разъемом вида VGA, а также те, которые могут поддерживать только передачу аналогово сигнала, как правило, присоединяются при помощи стандартных проводов VGA/ VGA. Однако, в данном случае, также потребуется наличие специального переходника для видеокарты, который называется VGA/ DVI-I. В настоящее время на рынке уже имеются провода нового типа, в которых производители в процессе создания интегрируют необходимый переходник в один из концов кабеля.

Несколько лет назад представленный вид переходника являлся самым востребованным на рынке, поскольку им были оборудованы практически все выпускаемые модели графических карт. Однако сейчас данный интерфейс также постепенно уходит с рынка, освобождая место более новым разъемам, которые называются HDMI и DisplayPort.

Основные различия DVI-I и DVI-D

К отличиям представленных версий разъемов можно отнести следующее:

1. Разъем типа DVI-I может передавать, как аналоговые сигналы, так и цифровые. А версия DVI-D, к сожалению, может передавать только сигнал цифрового вида. В связи с этим, пользователь не сможет подключить его к экрану аналогового типа;

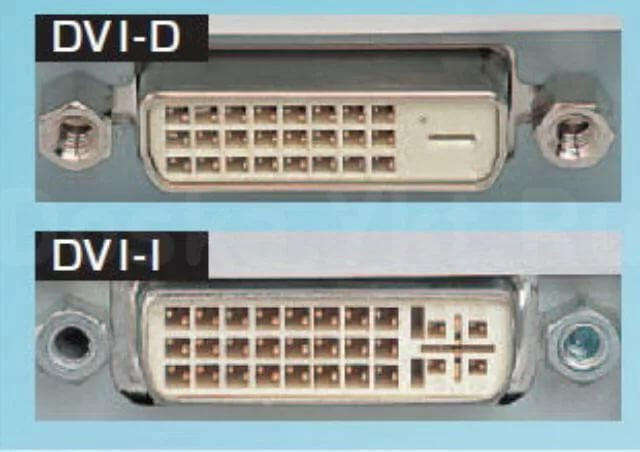

2. Внешне эти интерфейсы отличаются тем, что разъем DVI-I имеет на четыре контакта больше, нежели DVI-I;
3. Версия разъема «D» используется намного реже в графических картах, однако несмотря на это, именно он может без каких-либо проблем гарантировать максимально качественную передачу сигнала. Также эта версия больше используется в профессиональных ЭЛТ-экранах.

Необходимо отметить, что версия разъема DVI-I считается более распространенной именно на видеокартах среди пользователей. Связано это с тем, что данное устройство обладает очень высоким уровнем функциональности.

Название	Тип передаваемого сигнала.	Максимальное разрешение в двойном режиме.	Максимальное разрешение в одинарном режиме.	Максимальная частота кадров в двойном режиме.	Максимальная частота кадров в одинарном режиме.
Версия «DVI-I»	Аналоговый, цифровой.	20148*1536	1920*1080	120 ГЦ	60 ГЦ
Версия «DVI-D»	Только цифровой.	2048*1536	1920*1080	120 ГЦ	60 ГЦ

Несложно заметить то, что единственным отличием в двух представленных вариациях разъемов является то, что в одном из них имеются дополнительные контакты, благодаря которым он может принимать сигнал, как цифрового типа, так и аналогово, в отличие от второго.

Что общего у DVI-I и DVI-D

Помимо того, что данные вариации штекеров обладают небольшие различиями, между ними также имеются определенные схожие черты. А именно:

• Вариация «DVI-I» более универсальна, а также она может передавать сигналы сразу двух видов – аналогово и цифрового. Благодаря тому, что в форме переходников используется вспомогательная деталь, вариация устройства «DVI-I» может достаточно эффективно отправлять различные форматы сигналов. При этом, в процессе использования вариации «D» для трансляции аналоговых сигналов пользователь не сможет найти каких-то отличительные особенности;
• Основной схожестью между двумя представленными устройствами является то, что они могут быть как одинарной версии так, и двойной.

Необходимо отметить, что для цифровых мониторов лучше использовать устройство вида DVI-D, а практически ко всем аналоговым экранам идеально подойдет разъем типа «DVI-I».





DVI-I против DVI-D | Какое соединение предлагает более высокое разрешение?

DVI, сокращение от Digital Visual Interface, представляет собой видеоинтерфейс, предназначенный для передачи данных с более высоким разрешением на ЖК-мониторах, видеокартах и ​​проекторах. Он был разработан Рабочей группой по цифровым дисплеям (DDWG). Видеоинтерфейс передает несжатые цифровые видеосигналы на вторичное устройство отображения с устройства-источника. Он популярен в видеокартах и ​​может иметь один или два.

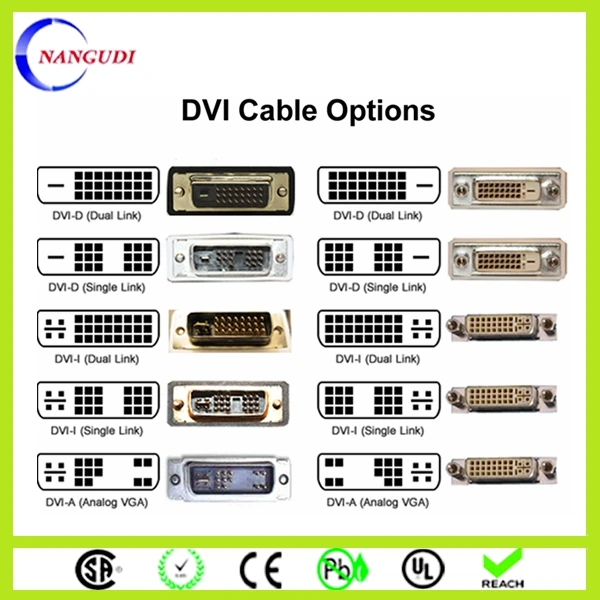

DVI имеет три формата; DVI-D, DVI-I и DVI-A. DVI-D передает только цифровые сигналы. DVI-A передает только аналоговые сигналы, а DVI-I передает аналоговые и цифровые сигналы. При подключении через DVI-D DVI совместим с HDMI, который принимает цифровой сигнал. Он также совместим с разъемом VGA с использованием DVI-A, который передает аналоговые сигналы.

Два формата DVI, DVI-D и DVI-I, имеют много общего, хотя и различаются по многим параметрам. Прочтите, чтобы узнать больше о DVI-I и DVI-D.

DVI-I и DVI-D Сходства

Во многих отношениях два формата DVI очень похожи. Во-первых, оба могут передавать цифровые видеосигналы, за исключением того, что только DVI-I может также передавать аналоговые видеосигналы. Видеосигналы — еще одна общая черта этих двух устройств. Они не могут отправлять или получать аудиоданные. Еще одна похожая особенность заключается в том, что DVI-D и DVI-I окрашены в белый цвет как несовместимые устройства. Большинство совместимых устройств имеют порты DVI-D и DVI-I, окрашенные в белый цвет. Кроме того, оба они имеют одноканальную и двухканальную поддержку.

Отличия DVI-I и DVI-D

Несмотря на то, что DVI-D и DVI-I имеют несколько схожих характеристик, они во многом различаются. Во-первых, разъем DVI-D — это разъем типа «папа», а разъем DVI-I — разъем «мама». Эта функция означает, что DVI-I может поддерживать все другие форматы видеоинтерфейса DVI, в то время как DVI-D не может поддерживать другие формы.

Во-вторых, количество контактов. DVI-I имеет 23 контакта (одноканальный), а двухканальный разъем имеет 29 контактов. С другой стороны, видеоинтерфейс DVI-D имеет 19контакты для одноканальных разъемов и 25 для двухканальных разъемов. Одноканальный разъем DVI обеспечивает передачу данных с разрешением экрана 1920 x 1200 с частотой обновления 60 Гц, а двухканальный разъем DVI обеспечивает передачу с разрешением экрана 2560 x 1600 с частотой обновления 60 Гц.

Видеоинтерфейс DVI-D передает только цифровые видеосигналы, а видеоинтерфейс DVI-I передает как аналоговые, так и цифровые видеосигналы. Эта функция означает, что DVI-I будет иметь широкую совместимость и применимость с разъемом DVI-D. Обратите внимание, что разъем DVI-I не преобразует аналоговые сигналы в цифровые или цифровые сигналы в аналоговые. Однако они принимают сигналы, но не могут принимать оба одновременно.

Следующее отличие связано с совместимостью. Разъем DVI-D совместим с разъемами DVI-D и DVI-I. Этот видеоинтерфейс также совместим с разъемами HDMI и DisplayPort через соответствующие адаптеры. Однако это соединение не может поддерживать передачу звука и элементы управления CEC. С другой стороны, разъем DVI-I совместим со всеми тремя форматами DVI. Единственная проблема возникает при подключении штекерного кабеля DVI-I к гнездовому разъему DVI-D. Это не будет работать, так как разъем DVI-1 имеет 23 контакта, а контакт DVI-D — 19.булавки.

Далее макет. Разъем DVI-I имеет более широкий длинный плоский контакт, чем у видеоинтерфейса DVI-D. Эта функция означает, что удаление четырех дополнительных контактов из видеоинтерфейса DVI-D «мама» не может быть совместимо с видеоинтерфейсом DVI-I «папа». Однако вы можете легко подключить видеоинтерфейс DVI-D «папа» к видеоинтерфейсу DVI-I «мама». Это объясняет, почему большинство современных устройств, особенно ЖК-мониторы с плоским экраном, имеют входные порты DVI-D.

Совместимы ли одноканальные разъемы DVI-D и DVI-I с двухканальными разъемами DVI?

Двухканальные разъемы DVI-I и DVI-D совместимы с одноканальными разъемами DVI. Это означает, что вместо одноканального разъема DVI-I можно использовать двухканальный разъем DVI-I. Однако одноканальный разъем DVI, как DVI-I, так и DVI-D, нельзя использовать вместо двухканального разъема DVI. В этом же случае видеоинтерфейс DVI-I можно использовать вместо видеоинтерфейса DVI-D, но видеоинтерфейс DVI-D нельзя использовать вместо разъема DVI-I.

Применение двухканального видеоинтерфейса DVI-D или DVI-I вместо одноканального DVI означает, что оно выполнено успешно, хотя подключение может быть ограничено количеством контактов гнездового разъема DVI.

Что лучше, DVI-I или DVI-D?

Пользователь сам решает, какой видеоинтерфейс DVI использовать. Вы должны понимать отличительные особенности, функциональность и преимущества различных разъемов DVI, прежде чем принимать решение о том, какой из них использовать для конкретного применения. Однако вы можете захотеть узнать наиболее распространенный или предпочтительный вариант на большинстве устройств; вот наводка.

Несмотря на то, что разъем DVI-I является более универсальным, чем разъем DVI-D, он менее предпочтителен на большинстве современных устройств. DVI-D широко используется в материнских платах и ​​видеокартах. Эти разъемы DVI помогают пользователям подключать свои персональные компьютеры к цифровым мониторам. Точно так же они позволяют подключить ваш персональный компьютер к ЭЛТ-монитору.

Можно ли превратить DVI-I в DVI-D?

Хотя большинство пользователей ломают четыре аналоговых контакта на разъеме DVI-I, чтобы сделать разъем DVI-D, это не всегда так. Во-первых, вы испортите видеоинтерфейс DVI-I, который может вам понадобиться в будущем. Во-вторых, на разъеме DVI-I могут остаться кусочки контактов, что может привести к неправильному подключению разъема.

Однако в большинстве случаев эта попытка не может полностью сработать. Подключение DVI-I к VGA может работать, поскольку разъем DVI-I передает аналоговый сигнал. Стандартный интерфейс VGA также передает аналоговые сигналы; следовательно, разговор может быть успешным. Однако разъем DVI-D не передает аналоговые сигналы, и может потребоваться преобразователь для преобразования аналоговых сигналов с разъема DVI-I.

Разъем DVI-I все еще используется?

Разъемы DVI постепенно исчезают из электронного мира и заменяются стандартными интерфейсами с передовыми технологиями, в частности разъемами DVI-A и DVI-I. Эти разъемы DVI передают аналоговые сигналы, которые устарели на большинстве современных устройств, использующих цифровые сигналы с высоким разрешением дисплея.

Однако некоторые устройства, особенно мониторы с разрешением 1080p, по-прежнему имеют входные порты DVI-D. Эти мониторы совместимы с DVI-D и передают изображение с разрешением 1080 пикселей с частотой обновления 60 или 144 Гц. Кроме того, кабели DVI дешевы и широко доступны.

Для чего нужен порт разъема DVI-D?

Порт DVI-D на большинстве мониторов, проекторов и других электрических устройств подключается к ПК или другим устройствам-источникам с помощью кабеля DVI-D. Этот порт позволяет передавать только цифровые сигналы.

Только передает видеосигналы. Он обычно используется для подключения монитора к картам DVI. Вы можете найти его в двухканальном или одноканальном режиме. Двухканальный разъем DVI-D обеспечивает более высокую скорость передачи данных и более высокое разрешение экрана, чем одноканальные разъемы DVI-D.

Заключение

Видеоинтерфейс DVI передает только видеосигналы. Разъемы DVI-D и DVI-I схожи по нескольким параметрам, но отличаются многими функциями и функциями. Количество контактов на этих разъемах, характер передаваемых сигналов, универсальность и диапазон совместимости. Несмотря на то, что разъем DVI постепенно исчезает, вы с большей вероятностью найдете порт DVI-D на мониторе или проекторе, чем разъем DVI-I.

Разница между DVI-I и DVI-D [обновлено в 2022 г.]

Последнее обновление: 27 сентября 2022 г. / Чара Ядав / Факт проверен / 5 минут

Рабочая группа по цифровым дисплеям (DDWG) создала цифровой визуальный интерфейс (DVI), который является протоколом графического дисплея, а также стандартом.

Электронное соединение соединяет видеокодеки, такие как процессоры визуального отображения, с оборудованием для демонстрации, таким как компьютерные экраны, телевизоры и проекторы.

В 1999 году был создан API с целью разработки технического стандарта для простой передачи электронных видеоматериалов.

DVI-I и DVI-D

Основное различие между DVI-I и DVI-D заключается в том, что DVI-D поддерживает только цифровые передачи, а DVI-I может принимать как электронные, так и аналоговые сигналы. Видеокарты Nvidia GeForce3, поставляемые Dell, имеют разъемы DVI-I, но графический чипсет ATI Radeon VE с января 2002 года имеет разъем DVI-D (или двойной VGA).

18+5), тогда как двухрычажные фитинги имеют 29 штифтов (24+5). Соединения DVI-I не преобразуют аналоговую и электронную информацию, но могут вмещать и то, и другое — но не все на данный момент.

Если графический чипсет, экран и соединение имеют разъемы DVI-I, способные поддерживать как аналоговые, так и электронные сигналы, может использоваться только один режим работы.

Порты DVI-D предназначены исключительно для передачи цифровых видеосигналов. Двухканальные соединения DVI-D имеют 25 контактов (24+1), тогда как одноканальные порты DVI-D имеют 19 контактов (18+1). Кабели DVI-D совместимы с разъемами DVI-D и DVI-I.

Визуальные сигналы DVI-D могут поддерживаться портами HDMI и DisplayPort с помощью адаптера, однако DVI-D не поддерживает дополнительные возможности, предоставляемые HDMI и DisplayPort, такие как синхронизированный звук и управление CEC.

Comparison Table Between DVI-I and DVI-D

Parameters of Comparison	DVI-I	DVI-D
Transmission	DVI-I connector may передавать как цифровые, так и аналоговые сигналы.	Разъем DVI-D передает только цифровые сигналы.
Контакты	Контроллер DVI-I имеет значительное количество контактов.	Контроллер DVI-D не имеет большого количества контактов.
Дисплеи	ЖК-мониторы со светодиодной подсветкой и ЭЛТ-мониторы могут использоваться для DVI-I.	Для DVI-D можно использовать только ЖК-мониторы со светодиодной подсветкой.
Совместимость	Устройства VGA совместимы с DVI-I.	DVI-D несовместим с устройствами VGA.
Номера	Одноканальные соединения DVI-I содержат 23 контакта, тогда как двухканальные адаптеры имеют 29 контактов.	Двухканальные разъемы DVI-D имеют 25 контактов, тогда как одноканальные разъемы DVI-D имеют 19 контактов.булавки.

Что такое DVI-I?

DVI-I, что означает «интегрированный цифровой визуальный интерфейс», представляет собой связь или функциональные возможности, используемые между дисплеями и ноутбуками или домашними развлекательными системами.

DVI-I — это сеть с цифровым видеовыходом, позволяющая использовать ЖК- или ЭЛТ-монитор. DVI-I может принимать как цифровые, так и аналоговые сигналы. Однако он не будет использовать все это одновременно.

DVI-I распознает и выбирает цифровой или аналоговый выход в зависимости от подключенного монитора. Порты DVI-I можно легко использовать в таких товарах, как дисплеи с ЖК-экранами со светодиодной подсветкой, а также в более старых дисплеях, таких как ЭЛТ-дисплеи, с помощью преобразователя DVI в VGA.

Вот почему большинство людей выбирают видеокарты, а также процессоры с портами DVI-I для большинства своих проектов.

Соединения DVI-I используются из-за их повышенных возможностей. Соединения DVI-I включают в себя дополнительные соединения из-за участия повышенной пропускной способности.

Большой прямой контакт разъема DVI-I часто бывает довольно широким. Поскольку DVI-I имеет дополнительные контакты, вилку кабеля DVI-I нельзя подключить к переходнику DVI-D с розеткой, так как в нем отсутствуют слоты для дополнительных контактов.

DVI также поддерживает технологию третьего типа, DVI-A, которая относится к интерфейсу, передающему только аналоговые сигналы. DVI-A не получил широкого распространения из-за известности и успеха VGA в качестве технологии подключения аналоговых дисплеев.

Что такое DVI-D?

DVI-D — это соединение DVI, которое обрабатывает только электронную информацию. Буква «D» в конце означает «цифровой». Этот тип подключения может быть одноканальным или двухканальным.

Один излучатель используется в одноканальном режиме, что позволяет отображать размеры до 1920 x 1200 и пропускная способность 1,65 Гбит/с. Он имеет 18-контактное соединение для питания, данных и часов, а также высокий плоский контакт для заземления.

Двухканальный вариант включает дополнительный передатчик. Двухканальный (также известный как DVI-DL) имеет шесть дополнительных портов данных, повышая качество изображения до 2560 x 1600 и предлагая более высокую пропускную способность 2 Гбит/с.

Поскольку соединение содержит все соединения, необходимые для единого пользовательского интерфейса, двухканальное соединение или сокет можно использовать с отдельными продуктами.

В одноканальном адаптере на противоположной стороне отсутствуют некоторые порты или механические соединения, необходимые для двухканального разъема.

С некоторыми аномалиями, такими как отсутствие возможности усиления сигнала в DVI-D, DVI-D по существу соответствует некоторому другому интерфейсу с сенсорным экраном, HDMI.

Преобразователь можно использовать для преобразования между DVI-D и HDMI. DVI-D и VGA несовместимы. Большинство цифровых дисплеев используют разъем DVI-D. Однако мониторы, которые обрабатывают как электронные, так и аналоговые сигналы, часто используют распределительную коробку DVI-D и VGA.

Гнездовые разъемы DVI-D не подходят для штыревых кабелей DVI-A или DVI-I, поскольку эти адаптеры имеют 4 дополнительных аналоговых контакта, которых нет у DVI-D.

Основные различия между DVI-I и DVI-D

1. DVI-D — это соединение DVI, которое принимает только цифровые сигналы, тогда как DVI-I принимает как электронные, так и аналоговые сообщения.
2. Соединения DVI-I имеют все контакты, необходимые для одноканального кабеля DVI, однако в разъемах DVI-D отсутствуют четыре контакта, необходимые для передачи аналогового сигнала.
3. Высокий и плоский контакт разъема DVI-D несколько короче, чем у разъема DVI-I.
4. Соединение DVI-D можно подключить к порту DVI-I, а не наоборот.
5. Двухканальные разъемы DVI-D имеют 25 контактов (24+1), а одноканальные разъемы DVI-D имеют 19 контактов (18+1). Одноканальные соединения DVI-I имеют 23 контакта (18+5), тогда как двухканальные адаптеры имеют 29 контактов (24+5).

Заключение

Одноканальный кабель DVI-D или DVI-I может передавать только 3,96 Гбит/с, ограничивая качество до 1920 x 1200 на чем-то вроде дисплея с частотой 60 Гц.

Благодаря своей механической конструкции двухканальный канал позволяет использовать более широкую полосу пропускания, увеличивая ее до 7,92 Гбит/с и позволяя использовать лучшее разрешение 2560 x 1600 при частоте 60 Гц.

Несмотря на это, DVI не может поддерживать разрешение 4K. И DVI-D, и DVI-I становятся все более устаревшими, и их нужно просто использовать, если HDMI или DisplayPort непригодны для использования.

DVI просто не так хорош, как HDMI или DisplayPort, оба из которых обеспечивают более высокую визуальную эффективность и надежность.

Ссылки

1. https://computerstationnation.com/difference-between-hdmi-dvi-vga-and-usb-c/
2. https://onlinelibrary. wiley.com/doi/abs/10.1111/ j.1365-2796.1993.tb00707.x

Найдите «Спроси любую разницу» в Google. Оцените этот пост!

[Всего: 0]

Один запрос?

Я приложил столько усилий, чтобы написать этот пост в блоге, чтобы быть полезным для вас. Это будет очень полезно для меня, если вы подумаете о том, чтобы поделиться им в социальных сетях или со своими друзьями/семьей. SHARING IS ♥️

Содержание

сообщите об этом объявлении

DVI-I и DVI-D: в чем разница и какой из них следует использовать Разъемы D

Обновлено: 14 января 2022 г. 20:37

Поделиться этой статьей…

Что такое DVI?

Какие существуют типы разъемов DVI?

DVI-I и DVI-D: основы

В чем разница между цифровыми и аналоговыми сигналами?

В чем основное различие между одноканальным и двухканальным интерфейсом DVI?

DVI-I против DVI-D: вердикт

Разъемы DVI-I и DVI-D годами используются с современными дисплеями и видеокартами, обеспечивая цифровой интерфейс для соединения двух устройств вместе.

Несмотря на то, что они сильно устарели (и HDMI, и DisplayPort предлагают более высокую эффективность и производительность), вы все равно увидите оба интерфейса, используемые на современном рынке, хотя и на устаревшем оборудовании. По этой причине мы рассмотрим некоторые фундаментальные различия, разделяющие DVI-I и DVI-D. Какой из них вы должны использовать? Что лучше для ваших потребностей дисплея? И стоит ли использовать только HDMI? Давай выясним.

Что такое DVI?

Прежде чем углубляться в различия между двумя стандартами, давайте подробно рассмотрим, что такое DVI.

Разъемы DVI используются для подключения современных дисплеев (ЖК-мониторов или проекторов) к видеокарте. Разъемы DVI часто окрашены в белый цвет (в отличие от разъемов VGA, которые имеют синий цвет) и имеют расположение контактов, которое зависит от конкретного разъема DVI, который вы планируете использовать. По бокам каждого разъема DVI можно найти два винта, которые помогают закрепить его во время использования.

Разъем DVI использует цифровой протокол, который передает освещенность пикселей в виде двоичных данных. При использовании панели в исходном разрешении разъем DVI передает каждое число и позволяет монитору применить правильную яркость к соответствующему пикселю.

Несмотря на то, что разъемы DVI устаревают, некоторые люди все еще используют их для отображения своих потребностей.

Какие существуют типы разъемов DVI?

Чтобы еще больше запутать ситуацию, существует несколько различных вариантов разъемов DVI. В целом, вы можете сузить варианты до трех основных вариантов: DVI-I, DVI-D и DVI-A. Каждый из вариантов DVI предлагает уникальный набор функций передачи, которые делают некоторые из них более полезными, чем другие.

Кроме того, как DVI-I, так и DVI-D также предлагают одноканальные и двухканальные версии.

С точки зрения популярности, DVI-I и DVI-D гораздо более распространены, чем DVI-A. Фактически, DVI-A редко использовался, когда разъемы DVI были наиболее популярны. Соединение DVI-A может передавать только аналоговые сигналы.

Ниже вы можете четко увидеть различия между всеми пятью разъемами DVI.

DVI-I и DVI-D: основные сведения

В конечном счете, разъемы DVI-I и DVI-D не сильно отличаются друг от друга. При этом можно провести некоторые сравнения, начиная с физического дизайна порта.

Как видно из приведенного выше рисунка, существует явная разница между конструкцией контактов разъемов DVI-D и DVI-I. Конструкция контактов является ключевым фактором в передаче данных, помогая определить, какая полоса пропускания и какие сигналы фактически поддерживаются каждой версией.

Помимо дизайна, DVI-I и DVI-D также различаются по способу передачи данных. DVI-I предлагает поддержку как аналоговых, так и цифровых сигналов. Для сравнения, DVI-D поддерживает только цифровые сигналы, что делает их менее функциональными, чем альтернатива DVI-I.

В чем разница между цифровыми и аналоговыми сигналами?

Ну, кроме того, что один цифровой, а другой аналоговый, основное различие заключается в том, какие мониторы они поддерживают. Аналоговые сигналы чаще использовались, когда ЭЛТ-мониторы были доминирующей силой на рынке. Перенесемся в 2022 год, и современные цифровые ЖК-мониторы не будут поддерживаться теми же аналоговыми соединениями.

Поскольку ЖК-мониторы стали более распространенными, стали использоваться соединения DVI-I, поскольку они могли передавать цифровой сигнал, используемый этими современными панелями.

Ниже приведены ограничения для соединений DVI-I и DVI-D:

В чем основное различие между одноканальным и двухканальным DVI?

Основное различие, которое можно обнаружить при сравнении одноканального и двухканального DVI (независимо от типа DVI), заключается в поддерживаемой ими максимальной полосе пропускания.

Грубо говоря, одноканальный интерфейс DVI предлагает примерно половину пропускной способности двухканального соединения. Как это влияет на его производительность? Что ж, дополнительная пропускная способность, обнаруженная в двухканальных вариантах, позволяет увеличить максимальное разрешение, как видно из таблицы выше.

Одноканальный разъем DVI-I или DVI-D может передавать максимум 3,96 Гбит/с, что обеспечивает максимальное разрешение 1920 x 1200 при максимальной частоте обновления 60 Гц. Двухканальный, с другой стороны, предлагает поддержку до 7,92 Гбит / с, что может поддерживать максимальное разрешение до 2560 x 1600. К сожалению, ни один разъем DVI не имеет доступной пропускной способности для поддержки 4K любой емкости.

DVI-I против DVI-D: вердикт

Итак, вот оно, наше краткое руководство по фундаментальным различиям между DVI-I и DVI-D. В конечном счете, если убрать тот факт, что один может передавать как аналоговые, так и цифровые сигналы (почему другой может передавать только цифровой), между ними не будет большой разницы.

Очевидная проблема обоих вариантов DVI заключается в том, что технология быстро устаревает, и многие современные графические процессоры (и дисплеи) на самом деле не поддерживают этот интерфейс. Он буквально исчезает, и вскоре в реальном мире не будет требований к интерфейсу дисплея — если только вы не планируете использовать свой ЭЛТ-монитор в обозримом будущем (против чего я не против).
