WiFi антенна своими руками для роутера: направленная пушка, биквадрат двойной

Хотите собрать дальнобойную WiFi антенну, тогда следует знать о некоторых её особенностях.



Первое и самое простое: большие антенны в 15 или 20 dBi (децибел изотропных) являются предельными по мощности, и не нужно делать их ещё мощнее.



Вот наглядная иллюстрация, как с ростом мощности антенны в dBi уменьшается зона её покрытия.

Делаем сверхдальнюю WiFi антенну

Так получается, что с увеличением дистанции действия антенны, площадь её покрытия значительно уменьшается. Дома вам придется постоянно ловить узкую полоску действия сигнала при слишком мощном WiFi излучателе. Встанете с дивана или приляжете на пол, и связь тут же пропадет.



Вот почему домашние роутеры имеют обычные, излучающие во все стороны, антенны мощностью в 2 dBi—так они наиболее эффективны на короткой дистанции.

Направленная

Антенны на 9 dBi работают только в заданном направлении (направленного действия) — в комнате они бесполезны, их лучше применять для дальней связи, во дворе, в гараже рядом с домом. Направленную антенну при установке потребуется регулировать для передачи четкого сигнала в нужном направлении.

 Направленную антенну при установке

Теперь к вопросу о несущей частоте. Какая антенна будет лучше работать на дальнем расстоянии, в 2.4 или 5 ГГц?



Сейчас есть новые роутеры, работающие на удвоенной частоте в 5 ГГц. Такие маршрутизаторы все еще остаются новинкой, они хороши для скоростной передачи данных. Но сигнал 5 ГГц не очень хорош для дальних расстояний, так как затухает быстрее, чем при 2.4 ГГц.



Потому старые роутеры на 2.4 ГГц будут работать лучше в дальнобойном режиме, чем новые быстродействующие в 5 ГГц.



Чертёж двойного самодельного биквадрата



Первые образцы самодельных распространителейWiFi сигнала, появились еще в 2005 году.



Наилучшие из них конструкции биквадрат, обеспечивающие усиление до 11–12 dBi и двойной биквадрат, имеющие несколько лучший результат в 14 dBi.

двойной биквадрат

двойной биквадрат

Согласно опыту использования, конструкция биквадрат является более подходящей в качестве многофункционального излучателя. Действительно, преимуществом этой антенны является то, что при неизбежном сжатии поля излучения, угол раскрытия сигнала остается достаточно широким, чтобы покрыть всю площадь квартиры при правильной установке.



Все, возможные, версии биквадратной антенны являются простыми в реализации.
двойной биквадрат

Необходимые детали

  • Металлический рефлектор—кусок фольгированноготекстолита123х123 мм, лист фольги, CD, DVD компакт диск, алюминиевая крышка с чайной банки.
  • Медная проволока сечением 2.5 мм.кв.
  • Отрезок коаксиального кабеля, лучше с волновым сопротивлением 50 Ом.
  • Пластмассовые трубочки — можно нарезать из шариковой ручки, фломастера, маркера.
  • Немного термоклея.
  • Разъем N-типа — пригодится для удобного подсоединения антенны.



Изготовление излучателя



Для частоты 2.4 ГГц, на которой планируется использовать передатчик, идеальными размерами биквадрата будут 30.5 мм. Но все-таки мы делаем не спутниковую антенну, поэтому допустимы некоторые отклонения в размерах активного элемента —30–31 мм.

Изготовление излучателя

К вопросу о толщине проволоки также нужно отнестись внимательно. С учетом выбранной частоты 2.4 ГГц, медную жилу надобно найти толщиной точно в 1.8 мм (сечением 2.5 мм.кв.).

о толщине проволоки

От края проволоки отмеряем расстояние 29 мм до загиба.

о толщине проволоки

Делаем следующий загиб, проконтролировав наружный размер в 30–31 мм.

о толщине проволоки

Следующие загибы вовнутрь делаем на расстоянии 29 мм.

о толщине проволоки

Проверяем самый важный параметр у готового биквадрата —31 мм по средней линии.

Пропаиваем

Пропаиваем места для будущего крепления выводов коаксиального кабеля.



Рефлектор



Основная задача железного экрана за излучателем — отражать электромагнитные волны. Правильно отраженные волны будут накладываться своими амплитудами на колебания только что выпущенные активным элементом. Возникающая усиливающая интерференция даст возможность максимально далеко распространитьэлектромагнитныеволны от антенны.



Чтобы добиться полезной интерференции надо расположить излучатель на расстоянии кратном четверти длины волны от отражателя.



Расстояние от излучателя до рефлектора для антенн биквадрат и двойной биквадрат находим как лямбда / 10 — определяемую особенностями данной конструкции / 4.

Лямбда — длина волны, равная скорости света в м/с деленной на частоту в Гц.

Длина волны при частоте 2.4 ГГц — 0.125 м.



Увеличив пятикратно рассчитанное значение, получим оптимальное расстояние — 15.625 мм.



Размер рефлектора сказывается на коэффициенте усиления антенны в дБи. Оптимальные размеры экрана для биквадрата — 123х123 мм или больше, только в этом случае можно добиться усиления в 12 dBi.



Размеров CD иDVD дисков явно недостаточно для полного отражения, поэтому антенны биквадраты, построенные на них, имеют коэффициент усиления лишь в 8 dBi.



Ниже приведен пример использования крышки с чайной банки в качестве рефлектора. Размера такого экрана тоже недостаточно, коэффициент усиления антенны меньше, чем ожидалось.

рефлектор

Форма рефлектора должна быть только плоской. Старайтесь также найти пластинки максимально гладкие. Изгибы, царапины на экране приводят к рассеиванию высокочастотных волн, по причине нарушения отражения в заданном направлении.



В выше рассмотренном примере бортики на крышке явно лишние — они снижают угол раскрытия сигнала, создают рассеиваемые помехи.



Как только пластинка рефлектора будет готова, у вас есть два способа собрать на нем излучатель.

  1. Установить медную трубку с помощью пайки.

Установить медную трубку

Установить медную трубку

Чтобы зафиксировать двойной биквадрат понадобилось дополнительно сделать две стоечки из шариковой ручки.



  1. Закрепить все на пластмассовой трубке используя термоклей.

Закрепить все на пластмассовой трубке

Берем пластмассовую коробочку для дисков на 25 штук.

Отрезаем центральный штырь

Отрезаем центральный штырь, оставив по высоте на 18 мм.

Прорезаем надфилем

Прорезаем надфилем или напильником четыре шлица в пластмассовом штыре.

Прорезаем надфилем

Подравниваем шлицы одинаково по глубине

Устанавливаем самодельную рамочку

Устанавливаем самодельную рамочку на шпиндель, проверяем, дабы её края оказались на одинаковой высоте от дна коробочки — около 16 мм.

Припаиваем выводы кабеля

Припаиваем выводы кабеля к рамке излучателя.

Взяв клеевой пистолет

Взяв клеевой пистолет, закрепляем CD диск на дне пластмассой коробочки.

Взяв клеевой пистолет

Взяв клеевой пистолет

Продолжаем работать клеевым пистолетом, фиксируем на шпинделе рамку излучателя.

 фиксируем на шпинделе рамку излучателя

С обратной стороны коробочки фиксируем термоклеем кабель.



Подключение к роутеру



У кого есть опыт, тот с легкостью припаяется к контактным площадкам на монтажной плате внутри роутера.



Иначе, будьте осторожны, тонкие дорожки могут оторваться от печатной платы при долговременном прогреве паяльником.



Можно к уже припаянномукусочку кабеляродной антенны подключиться через разъем SMA. С приобретением любого другого радиочастотного соединителя N-типа в ближайшей точке торговли электроникой не должно возникнуть проблем.

Подключение антенны к роутеру



Тесты антенны



Испытания показали, что идеальный биквадрат дает усиление около 11–12 дБи, а это до 4 км направленного сигнала.



Антенна из CDдиска дает 8 дБи, поскольку получается поймать WiFiсигнал на расстоянии 2 км.



Двойной биквадрат предоставляет 14 дБи— немного больше 6км.



Угол раскрытия антенн с квадратным излучателем составляет около 60 градусов, чего вполне достаточно для двора частного дома.



О дальности действия Вай Фай антен



От родной роутерной антенны на 2 dBi сигнал 2.4 ГГц, стандарта 802.11n может распространиться на 400 метров в пределах прямой видимости. Сигналы 2.4 ГГц, старых стандартов 802.11b, 802.11g хуже распространяются, имея вдвое меньшую дальность по сравнению с 802.11n.



Считая WiFi антенну за изотропный излучатель — идеальный источник, распространяющий электромагнитную энергию равномерно во всех направлениях, можно руководствоваться логарифмической формулой перевода дБи в прирост мощности.



Децибел изотропный (дБи) — коэффициент усиления антенны, определяемый как умноженный на десять десятичный алгоритм отношения усиленного электромагнитного сигнала к исходному его значению.



AdBi = 10lg(A1/A0)



Перевод дБи антен в прирост мощностей.

A,дБи302018161514131210965321
A1/A01000100≈64≈40≈32≈25≈20≈1610≈8≈4≈3.2≈2≈1.6≈1.26



Судя по таблице, несложно сделать вывод, что направленный WiFi передатчик максимально допустимой мощности в 20 дБи может распространить сигнал в даль на 25 км при отсутствии преград.



Дальнейшее увеличение мощности антенны неразумно, распространение сигнала будет идти в слишком узкой зоне, имеющей форму диска.



Автор: Виталий Петрович, Украина, Лисичанск




Очумелые ручки. Антенна для Wi-Fi

Изготовление антенны для Wi-Fi в домашних условиях из подручных материалов.

Как и в предыдущей заметке из серии Очумелых ручек, материал будет построен на ответах на три вопроса, вынесенные в подзаголовки, однако на этот раз хотелось бы начать с ответа на финальный вопрос —

Что получилось?

К тому времени, как дописывался этот текст, две представленные на фотографии антенны уже несколько дней работали в конечных точках примерно двухсотметрового линка «из окна в окно». Вот как это выглядит с одной стороны – точка доступа с антенной закреплены над окном в офисе, вид снизу:

А теперь об этом по-порядку.

Зачем?

Есть множество ситуаций, когда показано применение внешних антенн. Под внешней в данном случае я имею ввиду антенну, подключаемую взамен штатной из комплекта устройства. Наиболее типичные ситуации применения специальных антенн сводятся к трём наиболее характерным случаям:

  1. Для увеличения зоны покрытия точки доступа беспроводной сети. В таком случае обычно ненаправленная (всенаправленная) штатная антенна заменяется на так же ненаправленную, но более эффективную.
  2. Для улучшения эффективности зоны покрытия, совмещённой с удобством размещения беспроводной точки доступа и антенны. Обычная ситуация, если необходимо обеспечить уверенный сигнал в ограниченном, но сравнительно большом помещении, а точку доступа с антенной наиболее удобно разместить на одной из стен или в углу. Для этого случая подойдёт антенна с секторной диаграммой направленности (широконаправленная). Кроме того, направленные антенны могут пригодиться для решения задачи уменьшения взаимного влияния близко расположенных беспроводных сетей.
  3. Для создания беспроводного моста на большем расстоянии. Для этого случая предназначены узконаправленные антенны. «Дальнобойность» напрямую зависит от того, насколько узкий пучок радиоволн обеспечивает конструкция антенны.

Упомянутый выше случай беспроводного моста примерно на двести метров более похож на третий вариант, однако ввиду «несерьёзности» расстояния вполне сгодятся направленные антенны с довольно широкой диаграммой направленности.

Тут стоит отметить один факт – цены на отдельные Wi-Fi антенны сравнимы с ценами на сами беспроводные устройства. И если в нише узконаправленных антенн с коэффициентом усиления более 18dBi это ещё хоть как-то оправдано (самостоятельное изготовление таких антенн требует некоторого опыта, тщательных расчётов и высокой точности исполнения), то при меньших требованиях частенько бывает вполне резонно попробовать свои силы с антенностроении.

Выбор конструкции антенн упрощался тем, что не нужно было заботиться о защите антенны от воздействия внешней среды (напомню, установить беспроводной мост необходимо было из окна в окно). Так же антенны должны были получиться достаточно лёгкими и не требовать дополнительного крепления, кроме штатного антенного гнезда беспроводных точек доступа. Опираясь на несколько лет опыта изготовления антенн разных конструкций, я пришёл к выводу, что здесь как нельзя лучше подойдёт простая и проверенная хорошо известная схема «двойной квадрат» (biquad antenna), она же зигзаг, она же антенна Харченко.

Как?

Начну, пожалуй, с упоминания того факта, что на самом деле в интернете можно найти огромное количество материалов по самостоятельному изготовлению антенн для Wi-Fi, в том числе и выбранного типа biquad; для примера могу порекомендовать начать изучение вопроса с этой странички. Однако большинство представленных материалов, объясняя как, уделяют мало внимания почему. На этом и постараюсь сосредоточиться. И как всегда, объяснять почему удобнее на конкретном примере.

Итак, первое почему – почему квадрат, а не, например, шестиугольник, или вообще круг? Ответ очень прост. Круг был бы немного эффективнее, но квадрат мне показался технологичнее в изготовлении. Если же понадобится заметно больший коэффициент усиления, лучше посмотреть в сторону антенн других типов, например спиральной или секторной панельной.

Второе – откуда взялись размеры? Из длины волны в вакууме, конечно. В расчёте конструкции длина волны участвует несколько раз: периметр каждого квадрата близок к длине волны (добиваемся, чтобы резонансная частота излучающего элемента была приближена к частоте выбранного канала Wi-Fi диапазона), расстояние от плоскости антенны до отражателя – у меня восьмая часть длины волны (расчёт исключительно с точки зрения распространения электромагнитного излучения показывает, что надо делать четверть, тогда разница в пути прямой и отражённой волн составит половину длины волны, что с учётом изменения фазы от отражения даст сложение амплитуд прямой и отражённой волн в направлении, перпендикулярном плоскости отражателя, но на самом деле есть и другие факторы, вроде согласования и КНД, поэтому на практике можно принять, что расстояние от излучающего элемента до отражателя должно быть где-то в диапазоне от 1/4 до 1/8 длины волны, из технологических соображений конкретно этой переделки я взял минимум), и наконец, размеры отражателя – сравнимы с длиной волны (меньше – хуже, много больше – неоправданно).

В таблице ниже представлены опорные частоты и длины волн тринадцати актуальных для нас (принятых в Европе) каналов Wi-Fi диапазона 2,4 ГГц.

Номер каналаЧастота, МГцДлина волны, мм
12412124,3
22417124,0
32422123,8
42427123,5
52432123,3
62437123,0
72442122,8
82447122,5
92452122,3
102457122,0
112462121,8
122467121,5
132472121,3

Определившись с каналом (за некоторыми исключениями, во многих случаях достаточно будет ориентироваться на середину диапазона, антенна вполне удовлетворительно будет работать и на краях), можно приступать к изготовлению. Вот, собственно, те самые подручные материалы, из которых скоро возникнет новая антенна: штатная антенна, кусок медного провода и банка шпрот.

Вообще-то, банка для правильного отражателя маловата, но бить рекорды дальности мне и не требовалось. Зато конструкция получится компактнее, и бортики банки послужат защитой излучающему элементу от случайного механического повреждения. И бонус в виде шпрот. 🙂

Задействованные инструменты и материалы:



Для начала посмотрим на «внутренности» штатной антенны, кое-что от неё ещё пригодится.



Заготовка для излучающего элемента – кусок проволоки, равный двум длинам волн выбранного канала Wi-Fi, с разметкой для сгибания.



Согнутая рамка концами припаяна к металлической трубке, извлечённой из штатной антенны. Трубочку я немного подпилил, чтобы изгиб в центре её не касался. Угол в середине рамки залужён, туда позже будет подпаяна центральная жила.



Припаиваем получившуюся конструкцию к отражателю.

Для удобства установки по высоте на трубку надет 15-миллиметровый кусочек внешней изоляции, оставшейся от очистки медного провода.

Осталось только укоротить до нужной длины кабель в обрезке штатной антенны, подпаять куда нужно центральную жилу и оплётку, и зафиксировать обрезок бывшей антенны на отражателе. Для фиксации удобно воспользоваться клеящим пистолетом. И пора приступать к испытаниям.

Разве что можно антенну ещё покрасить. Как она выгладит после окрашивания, можно ещё раз посмотреть на снимке вначале статьи.

В испытаниях участвовали две Wi-Fi точки доступа D-Link DWL-2100AP. На одной стороне всё время была подключена антенна, показанная вверху на первом в статье снимке (кстати, в банке из-под тушёнки :)), на другой стороне подключались для теста штатная антенна из комплекта точки доступа и конструкция, описанная выше. Их-то и сравним, показания снимались с помощью AP Manager by ACOWA (отдельная благодарность автору программы). Расстояние – около 85 метров.



С антенной из комплекта.



Со свежеизготовленной антенной «двойной квадрат».

Как говорится, комментарии излишни, 8-10dBi разницы будут совсем не лишние.

Оцените материал:

Практика радиосвязи, как она есть / Habr

Все мы ежедневно сталкиваемся с разными видами радиосвязи и беспроводной передачи данных. Да что там сталкиваемся: мы практически пронизаны радиоволнами разной частоты, модуляции и напряженности (за исключением, разве что, случая, если не находимся внутри «клетки Фарадея»). Здесь, на хабре, в силу ИТ-направленности, очень много статей о видах связи и передачи данных, о разнообразных телекомах, о магистралях и «последних милях», да и еще много о чем, что имеет прямое или косвенное отношение к связи, как к проводной, так и к беспроводной.

Так же, наверняка, практически всем хабравчанам в школах, на уроках физики, рассказывали о колебательных контурах, распространении и длине волн, и прочих процессах, лежащих в основах любой технологии радио- и беспроводной связи.

Однако, поискав по хабру, я так и не нашел ни одной статьи, в которой рассказывалось бы о радиосвязи, с бытовой и любительской точки зрения. А ведь если подойти к радиосвязи именно с таким, бытовым взглядом – для одних она может стать удобным, а порой и незаменимым помощником во многих делах, а для других – перерасти в интересное увлечение или хобби. Именно с такими намерениями я хочу сегодня попытаться просто и доступно рассказать о радиосвязи, о том, как она есть в жизни, о том, с чем сам имел место столкнуться и познать.


Совсем немного теории в свободном изложении

Для начала – диапазоны. Рассмотрим диапазоны радиоволн и выберем те, которые нас будут интересовать с практической точки зрения. Википедия приводит ГОСТ, в котором радиоволны делятся на следующие диапазоны, на основании длины волны:

3 кГц – 30 кГц – Сверхдлинные волны.
30 кГц – 300 кГц – Длинные волны.
300 кГц – 3 МГц – Средние волны.
3 МГц – 30 МГц – Короткие волны.
30 МГц – 300 МГц – Метровые волны.
300 МГц – 3 ГГц – Дециметровые волны.
3 ГГц – 300 ГГц – Сантиметровые волны.

Определение длины волны можно прочесть в википедии, а я лишь напишу простой и понятный тезис – чем короче длина волны – тем менее она подвержена помехам и затуханиям, проникающая способность увеличивается, огибающая способность уменьшается. То есть если длина волны 11 метров (27 МГц) – то эта волна запросто огибает плотные скопления деревьев в лесу и находит путь для распространения, но при этом для увеличения дальности связи на открытом пространстве – требуется увеличение мощности передатчика. А волна, длиной, например 70 см (433 МГц), практически не будет огибать деревьев, а будет распространяться исключительно за счет просветов между деревьями, своей проникающей способности и возможности переотражения. Однако, за счет своей помехоустойчивости и малого затухания, на открытом пространстве дальность связи будет ограничена лишь зоной прямой видимости, при низкой мощности передатчика.

Стоит, правда, добавить сюда небольшую оговорку: на диапазонах коротких волн наблюдаются эффекты прохождения радиоволн, за счет многократных отражений от атмосферы Земли, и порой получаются ситуации, когда можно абсолютно спокойно установить связь с корреспондентом, находящимся за многие тысячи километров, а товарища, находящегося в паре километров – не услышать вовсе. Но, это явление тесно связано с природными факторами, непостоянно и мало прогнозируемо, поэтому, для бытового использования этот эффект использовать крайне ненадежно.
Скажу сразу: мы немного коснемся коротких волн, и плотно рассмотрим метровые и дециметровые волны. Остальные мы отбросим в силу усложнения аппаратуры, антенного хозяйства, трудностей использования, да и просто неудобства в быту. Кто-то со мной поспорит, что во многих случаях только сантиметровые волны приемлемы для передачи данных, кто-то скажет, что только короткие волны хорошо подходят для связи на большие расстояния, и эти люди будут правы. Но сейчас мы рассматриваем самые простые и доступные виды, с точки зрения простого обывателя.

Плавно переходим к конкретике

В силу рассмотренных выше теоретических знаний подведем промежуточный итог: нам интересны диапазоны дециметровых, метровых и небольшая часть диапазона коротких радиоволн. Кратко, тезисами, о выбранных диапазонах:

Короткие волны: 3 МГц – 30 МГц. В данном диапазоне работают как профессиональные радиолюбители (начало диапазона, от 3 МГц), использующие дорогую аппаратуру, огромные антенны, имеющие профессиональные навыки и знания, так и серьезные структуры, которым требуется связь на сверхдальних расстояниях, например арктические экспедиции. В конце данного диапазона выделены частоты для бытового и гражданского использования
– CB 27 МГц. Здесь длина волны достигает 11 метров (эффективная антенна имеет физическую длину, равную ¼ длины радиоволны, то есть примерно 2,7 метра). Наверняка, многие из вас видели автомобили такси, на крыше которых красовался длинный хлыстик – это и есть антенна на данный диапазон. В девяностые многие таксомотрные фирмы и люди, занимающиеся частным извозом, облюбовали этот диапазон, ввиду относительной доступности и приемлемой цене оборудования, а так же отсутствию необходимости получать статус радиолюбителя для использования данных частот. Для использования в городе – не самый лучший выбор, мы ведь помним, что этот диапазон крайне подвержен помехам, которых в городе крайне много от массы электрических устройств и линий электропередач.

Метровые волны: 30 МГц – 300 МГц. Данный диапазон делится на несколько поддиапазонов, в том числе LowBand (30-50 МГц, использовался в советские времена практически повсеместно для коммунальных служб, служб скорой помощи и прочее, в районах используется и по сей день) и так называемый диапазон «2 метра» (136-174 МГц), который так назван за свою длину волны. В диапазоне «2 метра» работают городские и федеральные службы, такие как пожарная охрана, МЧС и другие. Имеются и свободные частоты, которые выдаются на коммерческой основе организациям и предприятиям. В моем городе в этом диапазоне работает одна из фирм-такси, очень довольны качеством связи, по сравнению с CB (27 МГц), который используется остальными таксомоторными парками, как бесплатный. Так же в диапазоне «2 метра» имеется небольшой кусочек, выделенный для радиолюбителей (144-146 МГц). Эти частоты может легально использовать любой человек, получивший радиолюбительскую категорию и позывной сигнал, придерживаясь регламента любительской связи. Используя направленные антенны с высокой точкой установки даже с небольшой излучаемой мощностью можно устанавливать связи на десятки, а в удачных условиях и на сотни километров. Так же стоит упомянуть авиадиапазон (118-136 МГц), здесь все серьезно, большая ответственность и надежная связь.

Дециметровые волны: 300 – 3000 МГц. В данном диапазоне работает много разнообразных радиостанций и аппаратуры связи, мы рассмотрим лишь интересную для нас часть диапазона, а именно 400-470 МГц, получивший за счет своей длины волны название «70 сантиметров». За счет оптимальных характеристик для использования в условиях большого индустриального города (хорошая помехозащищенность, дальнее распространение в условиях радиовидимости при небольшой мощности), многие крупные службы в крупных городах переходят или перешли на данный диапазон частот. Здесь уже не обойтись без использования «репитеров» — специальных приемо-передатчиков сигнала, устанавливаемых в самых высоких точках, имеющих качественные и чувствительные антенны, и соответственно способные принимать и передавать сигнал на большие расстояния (не забываем: при наличии прямой радиовидимости для данных частот сигнал распространяется далеко и без затуханий, даже при небольшой мощности). Но репитеры – это отдельный разговор, я бы не хотел их касаться в сегодняшней статье, потому как это очень интересная тема, и ее стоит описывать отдельно.

Мы подошли к самой интересной части статьи: в диапазоне «70 сантиметров» находятся выделенные полосы частот, как для официальных радиолюбителей, так и для свободного использования всеми желающими (на некоммерческой основе). Для радиолюбителей отведены частоты 430-440 МГц, для бытового использования выделены 433.075 МГц – 434.775 МГц (сетка из 69 каналов с шагом 25 кГц, LPD) и 446.00625 – 446.09375 МГц сетка из 8 каналов с шагом 12.5 кГц, PMR). Именно с комплекта простеньких радиостанций, купленного в одном из магазинов сотовой связи и началось мое более близкое знакомство, поэтому и рассмотрим стандарты LPD и PMR.

Бытовая связь

LPD – расшифровывается как Low Power Device, то есть «устройства с низкой мощностью излучения». Именно так и есть – по стандарту, мощность излучаемая передатчиком радиостанции стандарта LPD не должна превышать 10 мВт, что крайне мало, хотя даже этого достаточно для связи на расстоянии до нескольких километров, в условиях прямой видимости. По факту же, большинство полу-игрушечных комплектов радиостанций, находящихся в продаже, имеют значительно большую мощность, хоть и сертифицированы, как LPD. Как говорится «строгость наших законов компенсируется необязательностью их исполнения», чем и пользуются поставщики при сертификации: у радиостанций выставляется низкий уровень мощности через меню, товар проходит сертификацию, а потом, точно так же через стандартное меню – возвращается обычная мощность, как правило, это 2-4 Ватта. Этой мощности достаточно для связи на 10-12 километров в хороших условиях, например над озером, или с возвышенности (не забываем о плохой огибаемости препятствий при данной длине волны).

PMR – расшифровывается как Private Mobile Radio, то есть радиосвязь для частного пользования. По стандарту разрешенная мощность излучения здесь уже больше, чем у LPD, а именно 0.5 Ватта. Однако, в отличии от LPD эта мощность как правило и является честной, редкая радиостанция PMR имеет мощность более 1 Ватта, так как этот стандарт разрешен во многих странах Европы, и сертификация там проходит более серьезно. Так же, диапазон частот PMR более узкий, и в нем «помещаются» всего лишь 8 каналов (против 69 каналов у LPD).
Именно с этих стандартов (а точнее – с комплекта простейших радиостанций из магазина сотовой связи) началось мое более плотное знакомство с радиосвязью. Но в скором времени наступило разочарование от довольно низкого качества устройств, это были скорее «игрушки», нежели что-то относительно серьезное. Однако радиосвязь меня заинтересовала, и я заказал из одного, небезизвестного в кругах радиолюбителей магазина, неплохую портативную радиостанцию, уже любительского уровня, в которой имелось сразу два диапазона, а именно «2 метра» (136-174 МГц) и «70 сантиметров» (400-470 МГц). По моей скромной оценке – в настоящее время это самые популярные и доступные широкому кругу пользователей диапазоны. Аппаратура относительно доступная (особенно китайская, цена низкая, качество высокое), имеющая серьезный функционал, и обладающая приятным внешним видом. Так же не могу не заметить, что на указанных диапазонах антенна действительно может быть портативной (в отличии, например от CB, вспоминаем длину волны).

За полгода пользования радиостанцией мне успело надоесть общаться только на «гражданских частотах» (LPD и PMR, все каналы этих двух сеток легко настраиваются в диапазоне «70 сантиметров»), было принято решение о получении радиолюбительского категории, позывного сигнала, регистрации радиостанции. Сейчас я официальный радиолюбитель, это стало моим хобби. Технологии не стоят на месте, и с помощью карманной портативной радиостанции могу проводить связи дальностью в несколько тысяч километров (через искусственные спутники Земли), общаться с экипажем МКС, другими радиолюбителями (на выделенных для этого частотах).
Ну и конечно же – это удобно и легко! Моя семья оснащена простыми, небольшими (менее мобильного телефона), недорогими китайскими радиостанциями, которые прошиты на свободные каналы LPD диапазона, и в зависимости от того, едем ли мы в лес за грибами, или в магазин за покупками – мы всегда на связи.
В планах – создание единого общегородского информационного канала связи для автовладельцев, туристов, и просто жителей города, который будет доступен даже людям с недорогими комплектами радиостанций из салонов сотовой связи. Но это отдельный разговор, там целая концепция.

Благодарю за внимание!

P.S. Статья изложена в свободной форме и с использованием упрощений в некоторых понятиях и деталях. На энциклопедическую точность не претендует.

Теория радиоволн: ликбез / Habr

Думаю все крутили ручку радиоприемника, переключая между «УКВ», «ДВ», «СВ» и слышали шипение из динамиков.
Но кроме расшифровки сокращений, не все понимают, что скрывается за этими буквами.
Давайте ближе познакомимся с теорией радиоволн.

Радиоволна


Длина волны(λ) — это расстояние между соседними гребнями волны.
Амплитуда(а) — максимальное отклонения от среднего значения при колебательном движении.
Период(T) — время одного полного колебательного движения
Частота(v) — количество полных периодов в секунду

Существует формула, позволяющая определять длину волны по частоте:
Где: длина волны(м) равна отношению скорости света(км/ч) к частоте (кГц)

«УКВ», «ДВ», «СВ»

Сверхдлинные волны — v = 3—30 кГц (λ = 10—100 км).
Имеют свойство проникать вглубь толщи воды до 20 м и в связи с этим применяются для связи с подводными лодками, причем, лодке не обязательно всплывать на эту глубину, достаточно выкинуть радио буй до этого уровня.
Эти волны могут распространяться вплоть до огибания земли, расстояние между земной поверхностью и ионосферой, представляет для них «волновод», по которому они беспрепятственно распространяются.

Длинные волны(ДВ) v = 150—450 кГц (λ = 2000—670 м).
Этот тип радиоволны обладает свойством огибать препятствия, используется для связи на большие расстояния. Также обладает слабой проникающей способностью, так что если у вас нет выносной антенны, вам вряд ли удастся поймать какую-либо радиостанцию.

Средние волны (СВ) v = 500—1600 кГц (λ = 600—190 м).
Эти радиоволны хорошо отражаются от ионосферы, находящейся на расстоянии 100-450 км над поверхностью земли.Особенность этих волн в том, что в дневное время они поглощаются ионосферой и эффекта отражения не происходит. Этот эффект используется практически, для связи, обычно на несколько сотен километров в ночное время.

Короткие волны (КВ) v= 3—30 МГц (λ = 100—10 м).
Подобно средним волнам, хорошо отражаются от ионосферы, но в отличии от них, не зависимо от времени суток. Могут распространяться на большие расстояния(несколько тысяч км) за счет пере отражений от ионосферы и поверхности земли, такое распространение называют скачковым. Передатчиков большой мощности для этого не требуется.

Ультракороткие Волны(УКВ) v = 30 МГц — 300 МГц (λ = 10—1 м).

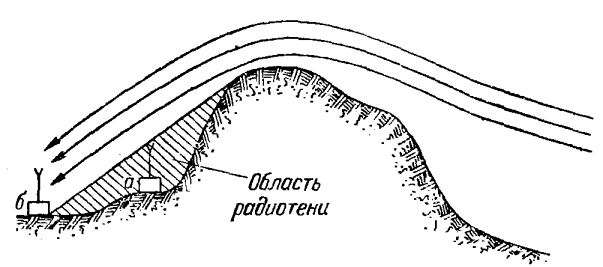

Эти волны могут огибать препятствия размером в несколько метров, а также имеют хорошую проникающую способность. За счет таких свойств, этот диапазон широко используется для радио трансляций. Недостатком является их сравнительно быстрое затухание при встрече с препятствиями.

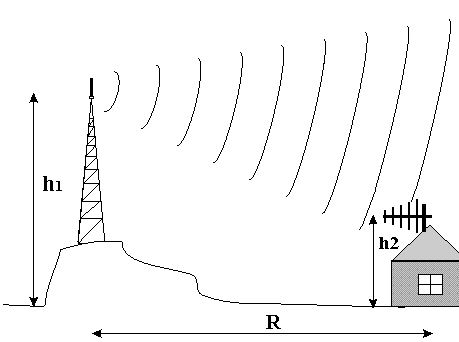

Существует формула, которая позволяет рассчитать дальность связи в УКВ диапазоне:
Так к примеру при радиотрансляции с останкинской телебашни высотой 500 м на приемную антенну высотой 10 м, дальность связи при условии прямой видимости составит около 100 км.

Высокие частоты (ВЧ-сантиметровый диапазон) v = 300 МГц — 3 ГГц (λ = 1—0,1 м).
Не огибают препятствия и имеют хорошую проникающую способность. Используются в сетях сотовой связи и wi-fi сетях.
Еще одной интересной особенностью волн этого диапазона, является то, что молекулы воды, способны максимально поглощать их энергию и преобразовывать ее в тепловую. Этот эффект используется в микроволновых печах.
Как видите, wi-fi оборудование и микроволновые печи работают в одном диапазоне и могут воздействовать на воду, поэтому, спать в обнимку с wi-fi роутером, длительное время не стоит.

Крайне высокие частоты (КВЧ-миллиметровый диапазон) v = 3 ГГц — 30 ГГц (λ = 0,1—0,01 м).
Отражаются практически всеми препятствиями, свободно проникают через ионосферу. За счет своих свойств используются в космической связи.

AM — FM

Зачастую, приемные устройства имеют положения переключателей am-fm, что же это такое:

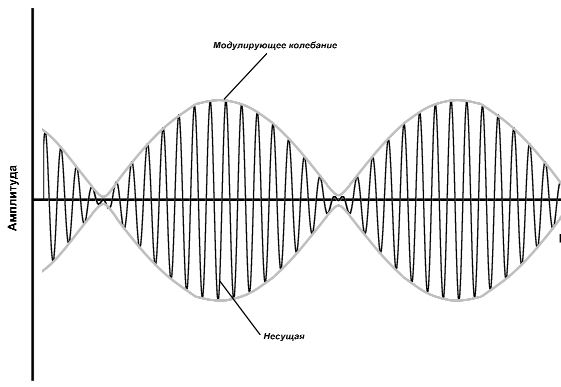

AM — амплитудная модуляция

Это изменение амплитуды несущей частоты под действием кодирующего колебания, к примеру голоса из микрофона.
АМ — первый вид модуляции придуманный человеком. Из недостатков, как и любой аналоговый вид модуляции, имеет низкую помехоустойчивость.

FM — частотная модуляция
Это изменение несущей частоты под воздействие кодирующего колебания.
Хотя, это тоже аналоговый вид модуляции, но он имеет более высокую помехоустойчивость чем АМ и поэтому широко применяется в звуковом сопровождении ТВ трансляций и УКВ вещании.

На самом деле у описанных видом модуляции есть подвиды, но их описание не входит в материал данной статьи.

Еще термины

Интерференция — в результате отражений волн от различных препятствий, волны складываются. В случае сложения в одинаковых фазах, амплитуда начальной волны может увеличиться, при сложении в противоположных фазах, амплитуда может уменьшиться вплоть до нуля.
Это явление более всего проявляется при приеме УКВ ЧМ и ТВ сигнала.
Поэтому, к примеру внутри помещения качество приема на комнатную антенну ТВ сильно «плавает».

Дифракция — явление, возникающее при встрече радиоволны с препятствиями, в результате чего, волна может менять амплитуду, фазу и направление.
Данное явление объясняет связь на КВ и СВ через ионосферу, когда волна отражается от различных неоднородностей и заряженных частиц и тем самым, меняет направление распространения.
Этим же явлением объясняется способность радиоволн распространяться без прямой видимости, огибая земную поверхность. Для этого длина волны должна быть соразмерна препятствию.

PS:

Надеюсь, информация описанная мной будет полезна и принесет некоторое понимание по данной теме.

Длина волны — Википедия

График волны функции (например, физической величины) y, распространяющейся вдоль оси Оx, построенный в фиксированный момент времени (t = const). Длина волны λ может быть измерена как расстояние между парой соседних максимумов y (x) либо минимумов, либо как удвоенное расстояние между соседними точками, в которых y = 0

Длина́ волны́ — расстояние между двумя ближайшими друг к другу точками в пространстве, в которых колебания происходят в одинаковой фазе[1][2].

Длина́ волны́ (в линии передачи) — расстояние в линии передачи, на котором фаза электромагнитной волны вдоль направления распространения меняется на 2π[3].

Длину волны можно также определить:

  • как расстояние, измеренное в направлении распространения волны, между двумя точками в пространстве, в которых фаза колебательного процесса отличается на 2π{\displaystyle 2\pi };
  • как путь, который проходит фронт волны за интервал времени, равный периоду колебательного процесса;
  • как пространственный период волнового процесса.

Представим себе волны, возникающие в воде от равномерно колеблющегося поплавка, и мысленно остановим время. Тогда длина волны — это расстояние между двумя соседними гребнями волны, измеренное в радиальном направлении. Длина волны — одна из основных характеристик волны наряду с частотой, амплитудой, начальной фазой, направлением распространения и поляризацией. Для обозначения длины волны принято использовать греческую букву λ{\displaystyle \lambda }, размерность длины волны — метр.

Как правило, длина волны используется применительно к гармоническому или квазигармоническому (например, затухающему или узкополосному модулированному) волновому процессу в однородной, квазиоднородной или локально однородной среде. Однако формально длину волны можно определить по аналогии и для волнового процесса с негармонической, но периодической пространственно-временной зависимостью, содержащей в спектре набор гармоник. Тогда длина волны будет совпадать с длиной волны основной (наиболее низкочастотной, фундаментальной) гармоники спектра.

Длина волны — пространственный период волнового процесса[править | править код]

Волна — колебательный процесс, развивающийся (распространяющийся) в пространстве и во времени, в связи с этим изменяющаяся в волновом процессе физическая величина является функцией пространственных координат и времени (то есть особого вида пространственно-временной функцией). Волновой процесс в частности может быть периодическим (например, гармоническим). По аналогии с «временны́м» периодом T{\displaystyle T} [с] (интервалом времени, за который периодический колебательный процесс повторяется) длину волны λ{\displaystyle \lambda } [м] можно рассматривать как пространственный период волнового процесса. Следует заметить, что «временно́й» круговой частоте ω=2πf=2π/T{\displaystyle \omega =2\pi f=2\pi /T} [радиан/с], показывающей, на сколько радиан изменится фаза колебания за 1 с, соответствует «пространственная круговая частота» k=2π/λ{\displaystyle k=2\pi /\lambda } [радиан/м], называемая волновым числом и показывающая, на сколько радиан отличаются фазы колебательного процесса в двух точках в пространстве, расположенных вдоль направления распространения волны на расстоянии 1 м друг от друга. При этом очевидно, что фазы колебательного процесса в двух таких точках, расположенных друг от друга на расстоянии в λ{\displaystyle \lambda }, отличаются ровно на 2π{\displaystyle 2\pi }.

Получить соотношение, связывающее длину волны с фазовой скоростью v{\displaystyle v} и частотой f{\displaystyle f} можно из определения. Длина волны соответствует пространственному периоду волны, то есть расстоянию, которое точка с постоянной фазой «проходит» за интервал времени, равный периоду T{\displaystyle T} колебаний, поэтому

λ=vT=vf=2πvω.{\displaystyle \lambda =vT={\frac {v}{f}}={\frac {2\pi v}{\omega }}.}

Для электромагнитных волн в вакууме скорость v{\displaystyle v} в этой формуле равна скорости света (299 792 458 м/с), и длина волны λ=299792458 m/sf{\displaystyle \lambda ={\frac {299\,792\,458~{\text{m/s}}}{f}}}. Если значение f{\displaystyle f} подставить в герцах, то λ{\displaystyle \lambda } будет выражена в метрах.

Радиоволны делят на диапазоны по значениям длин волн, например, 10…100 м — декаметровые (короткие) волны, 1…10 м — метровые, 0.1…1,0 м — дециметровые и т. п. Механизмы и условия распространения радиоволн, степень проявления эффекта дифракции, отражающие свойства объектов, предельная дальность радиосвязи и радиолокации сильно зависят от длины волны. Как правило, габаритные размеры антенн сравнимы либо (справедливо всегда для антенн направленного действия) превышают рабочую длину волны радиоэлектронного средства.

В оптически более плотной среде (слой выделен тёмным цветом) длина электромагнитной волны сокращается. Синяя линия — распределение мгновенного (t = const) значения напряжённости поля волны вдоль направления распространения. Изменение амплитуды напряжённости поля, обусловленное отражением от границ раздела и интерференцией падающей и отражённых волн, на рисунке условно не показано.

Длина электромагнитной волны в среде короче, чем в вакууме:

λ=cnν,{\displaystyle \lambda ={\frac {c}{n\nu }},}
где n=εμ>1{\displaystyle n={\sqrt {\varepsilon \mu }}>1} — показатель преломления среды;
ε{\displaystyle \varepsilon } — относительная диэлектрическая проницаемость среды;
μ{\displaystyle \mu } — относительная магнитная проницаемость среды.

Величины n{\displaystyle n}, μ{\displaystyle \mu } и ε{\displaystyle \varepsilon } могут существенно зависеть от частоты ν{\displaystyle \nu } (явление дисперсии). Поскольку для большинства сред в радиочастотном диапазоне μ≈1{\displaystyle \mu \approx 1} (для диэлектриков μ=1{\displaystyle \mu =1}, для ферромагнетиков с ростом частоты μ→1{\displaystyle \mu \rightarrow 1}), то в инженерной практике используют величину 1/ε<1{\displaystyle 1/{\sqrt {\varepsilon }}<1}, которую называют коэффициентом укорочения. Она равна отношению длины волны в среде к длине волны в вакууме. Например, для полиэтилена (используется в радиочастотном диапазоне как изоляционный материал с малыми потерями) ε{\displaystyle \varepsilon } = 2,56, и коэффициент укорочения 1/ε{\displaystyle 1/{\sqrt {\varepsilon }}} = 1/1,6 = 0,625.

Напротив, длина электромагнитной волны (поперечномагнитной, поперечноэлектрической) в волноводах может быть не только больше, чем в среде с тем же значением ε{\displaystyle \varepsilon }, но и больше, чем вакууме, поскольку фазовая скорость электромагнитной волны в волноводе превышает скорость электромагнитной волны в среде с тем же ε{\displaystyle \varepsilon }.

Волнам де Бройля также соответствует определённая длина волны. Частице с энергией E{\displaystyle E} и импульсом p{\displaystyle p}, соответствуют:

  • частота: ν=Eh,{\displaystyle \nu ={\frac {E}{h}},}
  • длина волны: λ=hp,{\displaystyle \lambda ={\frac {h}{p}},}
где h{\displaystyle h} — постоянная Планка.
Видеоурок: длина волны

Приближённо, с погрешностью около 0,07 % рассчитать длину радиоволны в свободном пространстве можно так: 300 делим на частоту в мегагерцах, получаем длину волны в метрах. Другой способ — запомнить какую-нибудь удобную пару f{\displaystyle f} ↔ λ{\displaystyle \lambda }, например, частоте 100 МГц соответствует длина волны 3 м; тогда оценив, во сколько раз требуемая частота выше или ниже 100 МГц, можно определить длину волны. Например, 1 МГц ниже 100 МГц в 100 раз, значит 1 МГц ↔ 3 м × 100 = 300 м

Примеры характерных частот и длин волн: частоте 50 Гц (частота тока в электросети) соответствует длина радиоволны 6000 км; частоте 100 МГц (радиовещательный FM-диапазон) — 3 м; 900 (1800) МГц (мобильные телефоны) — 33,3 (16,7) см; 2,4 ГГц (Wi-Fi) — 12,5 см; 10 ГГц (бортовые радиолокационные станции системы управления вооружением современных самолётов-истребителей) — 3 см. Видимый свет представляет собой электромагнитное излучение c длинами волн от 380 до 780 нм[4].

  1. ↑ Колебания и волны // Физика : Учебник для 11 класса общеобразовательных учреждений / Г. Я. Мякишев, Б. Б. Буховцев. — 12-е изд. — М. : Просвещение, 2004. — С. 121. — 336 с. — 50 000 экз. — ISBN 5-09-013165-1.
  2. ↑ Определение не вполне корректно, поскольку (1) в одинаковой фазе колебания происходят и на фронте волны, и расстояние между точками на фронте может быть произвольным, в том числе и нулевым; (2) чтобы расстояние между двумя точками равнялось длине волны, колебание должно происходить не в одинаковой фазе, а со сдвигом фаз в 2π{\displaystyle 2\pi }, и расположены точки должны быть вдоль линии распространения
  3. ↑ ГОСТ 18238-72. Линии передачи сверхвысоких частот. Термины и определения.
  4. ↑ ГОСТ 7601-78. Физическая оптика. Термины, буквенные обозначения и определения основных величин Архивная копия от 23 марта 2013 на Wayback Machine

На какой диапазон эта антенна? Измеряем характеристики антенн с помощью OSA103 Mini

— На какой диапазон эта антенна?
— Не знаю, проверь.
— КАААК?!?!

Как определить, что за антенна у вас в руках, если на ней нет маркировки? Как понять, какая антенна лучше или хуже? Эта проблема меня мучила давно.
В статье простым языком описывается методика измерения характеристик антенн, и способ определения частотного диапазона антенны.

Опытным радиоинженерам эта информация может показаться банальной, а методика измерения — недостаточно точной. Статья рассчитана на тех, кто вообще ничего не понимает в радиоэлектронике, как я.

TL;DR Мы будем измерять КСВ антенн на различных частотах с помощью прибора OSA 103 Mini и направленного ответвителя, строить график зависимости КСВ от частоты.

Теория


Когда передатчик посылает сигнал в антенну, часть энергии излучается в воздух, а часть отражается и возвращается назад. Соотношение между излучаемой и отраженной энергией характеризуют с помощью коэффициента стоячей волны (КСВ или SWR). Чем меньше КСВ, тем большая часть энергии передатчика излучается в виде радиоволн. При КСВ = 1 отражения нет (вся энергия излучается). КСВ у реальной антенны всегда больше 1.

Если посылать в антенну сигнал разной частоты и одновременно измерять КСВ, можно найти, на какой частоте отражение будет минимальным. Это и будет рабочий диапазон антенны. Также можно сравнить между собой разные антенны для одного диапазона и найти, какая из них лучше.


Часть сигнала передатчика отражается от антенны

Антенна, рассчитанная на определенную частоту, в теории, должна иметь наименьший КСВ на своих рабочих частотах. Значит достаточно поизлучать в антенну разными частотами и найти, на какой частоте отражение наименьшее, то есть максимальное количество энергии улетело в виде радиоволн.

Имея возможность генерировать сигнал на разных частотах и измерять отражение, мы сможем построить график, у которого по оси X будет частота, а по оси Y — коэффициент отражения сигнала. В результате там, где на графике будет провал (то есть наименьшее отражение сигнала), будет рабочий диапазон антенны.


Воображаемый график зависимости отражения от частоты. На всем диапазоне отражение 100%, кроме рабочей частоты антенны.

Прибор Osa103 Mini


Для измерений мы будем использовать OSA103 Mini. Это универсальный измерительный прибор, который объединяет осциллограф, генератор сигнала, анализатор спектра, измеритель АЧХ/ФЧХ, векторный антенный анализатор, измеритель LC, и даже SDR-трансивер. Рабочий диапазон OSA103 Mini ограничен 100 МГц, модуль OSA-6G расширяет частотный диапазон в режиме ИАЧХ до 6 ГГц. Родная программа со всеми функциями весит 3 Мб, работает под Windows и через wine в Linux.


Osa103 Mini — универсальный измерительный прибор для радиолюбителей и инженеров

Направленный ответвитель



Направленный ответвитель (directional coupler) — устройство, которое отводит небольшую часть ВЧ-сигнала, идущего в определенном направлении. В нашем случае он должен ответвлять часть отражённого сигнала (идущего от антенны назад в генератор) для его измерения.
Наглядное объяснение работы направленного ответвителя: youtube.com/watch?v=iBK9ZIx9YaY

Основные характеристики направленного ответвителя:

  • Рабочие частоты — диапазон частот, на которых основные показатели не выходят за пределы нормы. Мой ответвитель рассчитан на частоты от 1 до 1000 МГц
  • Ответвление (Coupling) — какая часть сигнала (в децибелах) будет отводится при направлении волны из IN в OUT
  • Направленность (Directivity) — насколько меньше сигнала будет отводится при движении сигнала в обратном направлении из OUT в IN

На первый взгляд это выглядит достаточно запутанно. Для наглядности представим ответвитель как водопроводную трубку, с небольшим отводом внутри. Отвод сделан таким образом, что при движении воды в прямом направлении (от IN к OUT), отводится существенная часть воды. Количество воды, которое отводится при этом направлении, определяется параметром Coupling в даташите ответвителя.

При движении воды в обратном направлении отводится значительно меньше воды. Ее следует воспринимать как побочное явление. Количество воды, которое отводится при этом движении, определяется параметром Directivity в даташите. Чем этот параметр меньше (больше значение dB), тем лучше для нашей задачи.

Принципиальная схема


Так как мы хотим измерять уровень сигнала, отраженный от антенны, подключаем ее к IN ответвителя, а генератор к OUT. Таким образом на приёмник попадёт часть отражённого от антенны сигнала для измерения.


Схема подключения ответвителя. Отраженный сигнал отводится на приемник

Измерительная установка


Соберём установку для измерения КСВ в соответствии с принципиальной схемой. На выходе генератора прибора дополнительно установим аттенюатор с затуханием 15 дБ. Это улучшит согласование ответвителя с выходом генератора и повысит точность измерения. Аттенюатор можно взять с затуханием в 5..15 дБ. Величина затухания автоматически учтётся при последующей калибровке.
Аттенюатор ослабляет сигнал на фиксированное число децибел. Главной характеристикой аттенюатора является коэффициент затухания (аттенюации) сигнала и рабочий диапазон частот. На частотах вне рабочего диапазона характеристики аттенюатора могут непредсказуемо изменяться.

Так выглядит финальная установка. Нужно также не забыть подать сигнал промежуточной частоты (ПЧ) с модуля OSA-6G на основную плату прибора. Для этого соединяем порт IF OUTPUT на основной плате с INPUT на модуле OSA-6G.

Для снижения уровня помех от импульсного источника питания ноутбука все замеры я провожу при питании ноутбука от батареи.


Калибровка


Перед началом измерений необходимо убедиться в исправности всех узлов прибора и качестве кабелей, для этого соединяем генератор и приемник кабелем напрямую, включаем генератор и проводим измерение АЧХ. Получаем почти ровный график на 0dB. Это значит, что на всем диапазоне частот вся излучаемая мощность генератора дошла до приемника.


Подключение генератора напрямую к приемнику

Добавим в схему аттенюатор. Видно почти ровное ослабление сигнала на 15dB на всем диапазоне.

Подключение генератора через аттенюатор на 15dB к приемнику

Подключим генератор к разъему OUT ответвителя, а приемник к CPL ответвителя. Так как к порту IN не подключено нагрузки, весь генерируемый сигнал должен отражаться, и часть ответвляться на приемник. Согласно даташиту на наш ответвитель (ZEDC-15-2B), параметр Coupling равен ~15db, значит мы должны увидеть горизонтальную линию на уровне около -30 дБ (coupling + затухание аттенюатора). Но так как рабочий диапазон ответвителя ограничен 1 ГГц, все измерения выше этой частоты можно считать не имеющими смысла. Это отчетливо видно на графике, после 1 ГГц показания хаотичны и не имеют смысла. Поэтому все дальнейшие измерения мы будем проводить в рабочем диапазоне ответвителя.


Подключение ответвителя без нагрузки. Виден предел рабочего диапазона ответвителя.

Так как данные измерений выше 1 ГГц, в нашем случае, не имеют смысла, ограничим максимальную частоту генератора до рабочих значений ответвителя. При замерах получаем ровную линию.


Ограничение диапазона генератора до рабочего диапазона ответвителя

Для того, чтобы наглядно измерять КСВ антенн, нам нужно выполнить калибровку, чтобы принять текущие параметры схемы (100% отражение) как точку отсчета, то есть ноль dB. Для этого в программе OSA103 Mini есть встроенная функция калибровки. Калибровка выполняется без подключенной антенны (нагрузки), данные калибровки записываются в файл и в дальнейшем автоматически учитываются при построении графиков.


Функция калибровки ИАЧХ в программе OSA103 Mini

Применив результаты калибровки и запустив измерения без нагрузки, мы получаем ровный график на 0dB.


График после выполнения калибровки

Измеряем антенны


Теперь можно приступить к измерению антенн. Благодаря калибровке, мы будем видеть и измерять уменьшение отражения после подключения антенны.

Антенна с Aliexpress на 433MHz


Антенна с маркировкой 443MHz. Видно, что наиболее эффективно антенна работает на диапазоне 446MHz, на этой частоте КСВ равно 1.16. При этом, на заявленной частоте показатели существенно хуже, на 433MHz КСВ 4,2.

Неизвестная антенна 1


Антенна без маркировки. Судя по графику, рассчитана на 800 МГц, предположительно для GSM-диапазона. Справедливости ради нужно сказать, что эта антенна также работает на 1800 МГц, но из-за ограничений ответвителя я не могу делать корректные замеры на этих частотах.

Неизвестная антенна 2


Еще одна антенна, которая давно валяется у меня в коробках. Судя по всему, тоже для GSM-диапазона, но уже лучше предыдущей. На частоте 764 МГц КСВ близок к единице, на 900 МГц КСВ — 1.4.

Неизвестная антенна 3


Это похоже на антенну Wi-Fi, но коннектор почему-то SMA-Male, а не RP-SMA, как у всех Wi-Fi-антенн. Судя по измерениям, на частотах до 1 ГГц эта антенна бесполезна. Опять же, из-за ограничений ответвителя мы не узнаем, что это за антенна.

Телескопическая антенна


Попробуем рассчитать, на сколько нужно выдвинуть телескопическую антенну для диапазона 433MHz. Формула расчета длины волны: λ = C/f, где C — скорость света, f — частота.
299.792.458 / 443.000.000 = 0.69719176279

Полная длина волны — 69,24 см
Половина длины волны — 34,62 см
Четверть длины волны — 17,31 см

Рассчитанная таким образом антенна оказалась абсолютно бесполезна. На частоте 433MHz значение КСВ — 11.

Экспериментально выдвигая антенну, мне удалось добиться минимального КСВ 2.8 при длине антенны около 50 см. При этом оказалось, что толщина секций имеет большое значение. То есть, при выдвигании только тонких крайних секций, результат был лучше, чем при выдвигании на ту же длину только толстых секций. Не знаю, насколько впредь стоит полагаться на эти расчеты с длиной телескопической антенны, потому что на практике они не работают. Может быть с другими антеннами или частотами это работает иначе, не знаю.

Кусок провода на 433MHz


Часто во разных приборах, вроде радиовыключателей, можно видеть кусок прямого провода в качестве антенны. Я отрезал кусок провода, равного четверти длины волны 433 МГц (17,3см), и залудил конец так, чтобы он плотно вставлялся в разъем SMA Female.

Результат получился странный: такой провод неплохо работает на 360 МГц но бесполезен на 433 МГц.

Я начал по кусочку обрезать провод с конца и смотреть на показания. Провал на графике начал медленно сдвигаться в вправо, в сторону 433 МГц. В итоге, на длине провода около 15,5 см, мне удалось получить наименьшее значение КСВ 1.8 на частоте 438 МГц. Дальнейшее укорачивание кабеля привело к росту КСВ.

Заключение


Из-за ограничений ответвителя не удалось измерять антенны на диапазоны выше 1 ГГц, например, антенны Wi-Fi. Это можно было сделать, будь у меня более широкополосный ответвитель.

Ответвитель, соединительные кабели, прибор и даже ноутбук – это части получающейся антенной системы. Их геометрия, положение в пространстве и окружающие предметы влияют на результат измерения. После установки на реальную радиостанцию или модем, частота может сдвинуться, т.к. корпус радиостанции, модема, тело оператора станут частью антенны.

OSA103 Mini — очень крутой многофункциональный прибор. Выражаю благодарность его разработчику за консультацию при проведении замеров.

Характеристики WiFi оборудования

Подробно о характеристиках WiFi оборудования

Для многих, кто только начинает свое знакомство с WiFi, технические параметры беспроводного оборудования могут казаться не совсем понятными. Особенно, если спецификация — на английском языке, как в случае MikroTik, Ubiquiti и других вендоров.

Попробуем рассмотреть некоторые наиболее важные параметры — что они означают, на что влияют, в каких случаях и на какие нужно обращать внимание.

  1. Мощность передатчика (Tx Power, Output Power)
  2. Чувствительность приемника (Sensitivity, Rx Power)
  3. Что такое MCS (Modulation and Coding Scheme)?
  4. Ширина полосы (Channel Sizes)
  5. Усиление антенны (Gain)
  6. Угол антенны, ширина луча (Beamwidth, degree)

Мощность передатчика (Tx Power, Output Power)

Подробно о характеристиках WiFi оборудования Разные единицы измерения. Некоторые производители указывают мощность в mW, некоторые — в dBm. Перевести dBm в mW и наоборот, не забивая себе голову формулами перерасчета, можно с помощью нашего калькулятора.

Стоит заметить, что зависимость между этими двумя представлениями мощности — нелинейная. Это легко увидеть при сравнении готовых значений в таблице соответствий, которая расположена на той же странице, где и вышеприведенный калькулятор:

  • Увеличение мощности на 3 dBm дает прирост в мВт в 2 раза.
  • Увеличение мощности на 10 dBm дает прирост в мВт в 10 раз.
  • Увеличение мощности на 20 dBm дает прирост в мВт в 100 раз.

Т. е., уменьшив или увеличив мощность в настройках «всего лишь» на 3 дБм, мы фактически понижаем или повышаем ее в 2 раза.

Подробно о характеристиках WiFi оборудования Чем больше, тем лучше? Теоретически, существует прямая зависимость — чем больше мощность, тем лучше, дальше «бьет» сигнал, тем больше пропускная способность (объем передаваемых данных). Для магистральных каналов точка-точка с направленными антеннами, поднимаемых на открытых пространствах, это действует. Однако во многих других случаях не все так прямолинейно.

  • Помехи в городе. Выкрученная на максимум мощность может скорее повредить, чем помочь в городских условиях. Слишком сильный сигнал, переотражаясь от многочисленных препятствий, создает массу помех, и в итоге сводит на нет все преимущества большой мощности.
  • Засорение эфира. Неоправданно мощный сигнал «забивает» канал передачи и создает помехи для других участников WiFi-движения.
  • Синхронизация с маломощными устройствами. Снижать TX Power может быть необходимо при соединении с маломощными устройствами. Для хорошего качества соединения, особенно двусторонне ёмкого трафика, такого как интерактивные приложения, онлайн-игры и т. д. нужно добиваться симметрии скорости для входящих и исходящих данных. Если же разница в мощности сигнала между передающим и принимающим устройствами будет значительна, это скажется на соединении не лучшим образом.

Подробно о характеристиках WiFi оборудования Мощности должно быть ровно столько, сколько необходимо. Даже при настройке точек доступа советуется сначала сбросить мощность до минимума и постепенно повышать, добиваясь наилучшего качества сигнала. При этом помните о нелинейной зависимости между мощностью, выраженной в дБм и фактической энергетической мощностью, о чем мы говорили в начале статьи.

Важно также учитывать, что дальность и скорость зависят не только от мощности, но и от КУ (коэффициента усиления) антенны, чувствительности приемника и т. д.

Чувствительность приемника (Sensitivity, Rx Power)

Чувствительность приемника WiFi — это минимальный уровень входящего сигнала, который способно принять устройство. От этой величины зависит, насколько слабые сигналы приемник сможет расшифровать (демодулировать).

Соответственно этому можно подобрать оборудование для условий, в которых вы хотите поднять беспроводное соединение.

«Слабый» в данном случае не обязательно — «недостаточно мощный». Слабым сигнал может быть как в результате естественного затухания при передаче на дальнее расстояние (чем дальше от источника — тем слабее уровень сигнала), поглощения преградами, так и в результате плохого (низкого) соотношения сигнал/шум. Последнее важно, так как высокий уровень шума заглушает, искажает основной сигнал, вплоть до того, что принимающее устройство не сможет его «выделить» из общего потока и расшифровать.

Чувствительность (RX Power) — это второй важный фактор, влияющий на дальность связи и скорость передачи. Чем абсолютное значение чувствительности больше, тем лучше (например, чувствительность в -60 dbm хуже, чем -90 dBm).

Подробно о характеристиках WiFi оборудованияПочему чувствительность отображается со знаком минус? Чувствительность определяется подобно мощности в dBm, но со знаком минус. Причина этого — в определении dBm как единицы измерения. Это относительная величина, и отправной точкой для нее служит 1 мВт. 0 дБм = 1 мВт. Причем соотношения и шкала этих величин устроены своеобразным образом: при увеличении мощности в мВт в несколько раз, мощность в дБм растет на несколько единиц (аналогично мощности).

  • Мощность радиопередатчиков больше, чем 1 мВт, поэтому выражается в положительных величинах.
  • Чувствительность радиопередатчиков, или точнее — уровень входящего сигнала, всегда намного меньше 1 мВт, поэтому ее принято выражать в отрицательных величинах.

Представлять чувствительность в в мВт просто-напросто неудобно, так как там будут фигурировать такие цифры, как 0.00000005 мВт, к примеру. А при выражении чувствительности в dBm мы видим более понятные -73 dbm, -60dBm.

Чувствительность и мощность

Чувствительность — неоднозначный параметр в характеристиках точек доступа, роутеров, и т. п. (впрочем, как и мощность, на самом деле). В реальности он зависит от скорости передачи сигнала и в характеристиках оборудования обычно указан не одной цифрой, а целой таблицей:

Чувствительность принимающей антенны

На скриншоте из спецификации Nanobeam M5-300 перечислены различные параметры передачи сигнала WiFi (MCS0, MCS1 и т. д.) и то, какую мощность и чувствительность сигнала показывает устройство с ними.

Здесь мы упираемся в еще один вопрос — что означают все эти аббревиатуры (MCS0, MCS1, 64-QAM и т. д.) в спецификациях, и как нам все-таки с их помощью определить чувствительность точки?

Что такое MCS (Modulation and Coding Scheme)?

MCS в переводе с английского расшифровывается как «модуляции и схемы кодирования». В обиходе его иногда называют просто «модуляции», хотя в отношении MCS это не совсем верно.

Что такое модуляция? Для согласования пространственных потоков между различными устройствами и повышения эффективности передачи в радиотехнике уже довольно давно используются модуляции сигнала. Модуляция — это когда на несущую частоту накладывается сигнал с информацией, видоизмененный определенным образом (шифрование, изменение амплитуды, фазы и т. д.).

Что такое модуляция

В результате получается модулированный сигнал. Со временем изобретаются все новые, более эффективные методы модуляции.

Но MCS-индекс, который устанавливается стандартами IEEE, означает не просто модуляцию сигнала, а совокупность параметров его передачи:

  • тип модуляции,
  • скорость кодирования информации,
  • количество использованных при передаче пространственных потоков (антенн),
  • ширину канала при передаче,
  • длительность защитного интервала.

Результатом является определенная канальная скорость, получаемая при передаче сигнала с учетом каждой из таких совокупностей.

В этой таблице можно посмотреть, какая скорость (а также мощность, чувствительность и другие параметры) какому индексу MCS соответствует, согласно утвержденных стандартов 802.11n и 802.11ac.

Например, если мы выберем из вышеприведенной спецификации лучшее сочетание мощности (26 dBm) и чувствительности (-96 dBm) — это MCS0.

Заглянем в таблицу соответствия, и посмотрим, что за параметры передачи у MCS0. Прямо скажем, грустные параметры:

  • 1 антенна (1 пространственный поток)
  • Скорость передачи от 6,5 Мбит/сек на канале 20 МГц до 15 Мбит/сек на канале 40 МГц.

То есть вышеуказанную мощность и чувствительность сигнала точка дает только на таких низких скоростях.
При определении чувствительности точек доступа Wi-Fi (да и мощности) нам лучше ориентироваться на индексы MCS в спецификации (datasheet) с более эффективными, стандартными параметрами передачи.

Например, в той же спецификации на Nanobeam возьмем MCS15: мощность 23 dBm, чувствительность -75 dBm. В таблице этому индексу соответствует 2 пространственных потока (2 антенны) и скорость от 130 Мбит/сек на канале 20 МГц до 300 Мбит/сек на 40 МГц.

Собственно, именно на этих параметрах (2 антенны, 20 МГц, 130/144.4 Мбит/сек) в большинстве случаев и работает Nanobeam (MCS15 в поле Max Tx Rate в AirOS обычно выставлено по умолчанию).

Таким образом, стандартная, то есть используемая чаще всего, чувствительность Nanobeam M5-300: -75 dBm.

Однако следует учесть то, что иногда нужнее как раз не высокая скорость, а стабильность линка, или дальность, в этих случаях в настройках можно изменить модуляцию на MCS0 и другие низкие канальные скорости.

Таблицу MCS-индексов (или таблицу скоростей, как ее иногда называют) также используют для обратного поиска: просчитывают, какой скорости можно добиться на определенной мощности и чувствительности Wi-Fi оборудования.

Ширина полосы (Channel Sizes)

В WiFi для передачи данных используется разделение всей частоты на каналы. Это позволяет упорядочить распределение радиочастотного эфира между разными устройствами — каждое оборудование может выбрать для работы менее зашумленный канал.

Упрощенно такое разделение можно сравнить с шоссе. Представьте, что было бы, если вся дорога была одной сплошной полосой (пусть даже односторонней) с потоком машин. А вот 3-4 полосы уже вносят  определенный порядок  в движение.

Подробно о характеристиках WiFi оборудования Складываем и делим. Стандартная ширина канала в WiFi — 20 МГц. Начиная с 802.11n была предложена и регламентирована возможность объединения каналов. Берем 2 канала по 20 МГц и получаем 1 на 40 МГц. Для чего? Для увеличения скорости и пропускной способности. Шире полоса — больше данных можно передать.

Объединение каналов

Недостаток широких каналов: больше помех и меньшее расстояние передачи данных.

Существует также обратная модификация каналов производителями: уменьшение их ширины: 5, 10 МГц. Узкие каналы дают большую дальность передачи, но меньшую скорость.

Модифицированная ширина канала (уменьшенная или увеличенная) и есть ширина полосы

На что влияет: на пропускную способность и «дальнобойность» сигнала, наличие нескольких полос — на возможность тонкой подстройки этих характеристик.

Усиление антенны (Gain)

Это еще один важный параметр, который влияет на дальность сигнала и пропускную способность.

Под усилением антенны WiFi не следует понимать то, что она добавит вашему сигналу мощности. Антенна — пассивное устройство, не потребляющее электроэнергию, и не может «добавлять мощность» хотя бы по закону сохранения энергии.

Коэффициент усиления (КУ) — это относительная величина, которая измеряется в изотропных децибелах (dBi). За отправную точку для расчета этого коэффициента (тех самых цифр, которые мы видим в графе «Усиление антенны» в технических характеристиках) берется виртуальная (несуществующая) эталонная изотропная антенна.

Каким же образом антенна может усиливать сигнал?

Возьмем для примера фонарик с возможностью изменения фокусировки луча.

Усиление антенны на примере фонарика

Усиление антенны на примере фонарика Широкий луч будет освещать большую площадь, но недалеко.

Усиление антенны на примере фонарика Узкий луч будет освещать меньшую площадь, но «достанет» дальше.

Примерно так же работает и усиление антенны.

Посмотрим на примере диаграммы направленности.

Диаграмма направленности (ДН) — графическое отображение распространения мощности сигнала WiFi от источника. По радиусу диаграммы откладывается значение усиления антенны. Поскольку луч распространяется в пространстве и горизонтально, и вертикально, то и диаграммы направленности делаются в двух плоскостях: горизонтальной и вертикальной.

ДН эталонной (несуществующей) изотропной антенны:

Диаграмма направленности эталонной антенны

Как видите, здесь излучение идет во все стороны, и в горизонтальной плоскости, и в вертикальной. В трехмерном виде это выглядит примерно так:

Диаграмма направленности эталонной антенны 3D

В реальных же антеннах — направленных, секторных и даже всенаправленных — антенна перераспределяет сигнал, «фокусирует» его.

Диаграмма всенаправленной антенны.

Диаграмма направленности эталонной антенны 3D

На рисунке — ДН антенны Omni (поляризация антенны двойная, поэтому представлены «срезы» горизонтальной и вертикальной плоскостей обеих поляризаций).

В вертикальной плоскости (Elevation) диаграмма всенаправленной антенны «сжалась», сузилась. Перераспределенная энергия пошла на усиление сигнала в горизонтальной плоскости, антенна «добавила» мощности в одном направлении, «забрав» его у другого.

Именно поэтому всенаправленные антенны чаще всего имеют самое маленькое усиление, а направленные — самое большое (больше потенциала для перераспределения сигнала).

Конечно, усиление антенны неравномерно на всей площади покрытия. Если в параметрах направленной антенны указано, например, 20 dBi, то это усиление относится только к главному лепестку антенны, не к боковым. Существуют формулы расчета усиления, и, соответственно, мощности в любой точке диаграммы направленности, но мы не будем здесь на них останавливаться.

Подробно о характеристиках WiFi оборудования Так на сколько увеличилась мощность благодаря усилению антенны? Несмотря на то, что мощность и усиление антенны выражаются, казалось бы, разными величинами (dBm и dBi), на самом деле и то, и то — децибелы, просто отсчет ведется от разных опорных точек. Децибелы можно спокойно складывать и вычитать между собой, собственно, в этом их прелесть.

Поэтому, зная мощность передатчика (в dBm) и коэффициент усиления антенны (в dBi), можно рассчитать какой стала мощность после усиления (по главному лепестку диаграммы направленности). Складываем мощность (например 23 dBm) и усиление (например, 30 dBi) и получаем 53 dBm.

Переведя dBm в мВт, видим, что мощность возросла с 200 мВт (23 дБм) почти до 200 Вт!

Угол антенны, ширина луча (Beamwidth, degree)

Угол антенны или ширина луча — характеристика, которая важна для правильного подбора оборудования для различных целей (создание Wi-Fi моста, установка базовой станции и т. д.).

К примеру, для базовой станции не используется оборудование с узконаправленным лучом, а для моста (бридж) наоборот, такие точки доступа, как PowerBeam M5-300, будут наиболее эффективны.

Иногда ширину луча или угол антенны называют также диаграммой направленности, хотя, на наш взгляд, это не совсем верно, или же углом диаграммы направленности, что более соответствует действительности.

Не следует путать этот параметр с углом наклона антенны, ниже на изображении видна разница между этими двумя понятиями.

Сигнал WiFi распространяется не прямой линией, а лучом. Соответственно, если сделать срез такого луча, мы получим его геометрическое представление. Примерно так, как на картинке.

Ширина луча, угол антенны визуально

Подробно о характеристиках WiFi оборудования Угол антенны определяется в двух плоскостях: вертикальной и горизонтальной. В технических характеристиках это может обозначаться как Azimuth (по горизонтали, грубо говоря распространение сигнала относительно стоящего на земле человека вправо и влево) и Elevation (по вертикали, распространение сигнала WiFi вверх и вниз). Эти характеристики также могут приводиться отдельно для горизонтальной (H-pol) и вертикальной (V-pol) поляризации антенны.

Соответственно, при подборе оборудования необходимо учитывать угол антенны в обеих плоскостях. Например, довольно часто всенаправленные антенны имеют угол 360° в горизонтальной плоскости и очень узкий (7°, к примеру, у AMO-5G13) в вертикальной.

Это означает, что если по горизонтали клиентское оборудование можно располагать где угодно, и оно будет в зоне покрытия WiFi, то по вертикали нужно будет поднять его на определенную высоту, чтобы попасть в зону действия сигнала.

Подробно о характеристиках WiFi оборудования Как определить угол антенны (ширину луча) по диаграмме. Если угол антенны (ширина луча) не указана в технических характеристиках, ее можно определить по все той же диаграмме направленности. Шириной луча будет являться угол, построенный с помощью трех точек:

  • центра диаграммы,
  • 2-х точек пересечения линии диаграммы антенны (лепестков) с условной окружностью на уровне -3 dBi. Почему именно 3 dBi — не будем вдаваться, это принятая величина половинной мощности.

Понятнее будет, если увидеть это в графическом отображении.

Например, возьмем, ДН Mikrotik SXT ac.

Диаграмма направленности RBSXTG-5HPACD

Диаграммы направленности от MikroTik хороши тем, что угол антенны (ширина луча) там уже прорисован (синие линии).

На остальных такой угол можно прочертить и измерить самим (школа, уроки геометрии, транспортир :))

Подробно о характеристиках WiFi оборудования Виды антенн в зависимости от ширины луча (угла). Как уже упоминалось, антенны бывают всенаправленными, секторными и направленными. Определяет это угол антенны — т. е ширина луча сигнала WiFi — в горизонтальной плоскости.

  • Всенаправленные антенны имеют угол луча 360°
  • Секторные — чаще всего 60°, 90°, 120° и др., они делят общую окружность на равные сектора.
  • Узконаправленные — 3°, 5°, 8° и т. д.

Надеемся, что информация была вам полезной :).

Об остальных параметрах (поляризация антенны, MIMO, и т. д.) — в следующей статье.


Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
