виды, характеристики, версии выхода + плюсы и минусы разъема

Displayport (DP) — высокотехнологичный интерфейс, который предназначен для высококачественного соединения видео или аудиотехники. Чаще всего данный интерфейс применяется для соединения компьютерных устройств с домашними кинотеатрами или с различными дисплеями. С его помощью можно передавать цифровой контент в высоком разрешении, вплоть до 16К..

Что такое DisplayPort и для чего он предназначен?

DisplayPort необходим чтобы подключить персональный компьютер к современному монитору. Таким способом происходит соединение ПК с системами домашнего кинотеатра. Еще интерфейс применяется при подключении различной видеотехники, либо же акустических систем. Кроме графического контента он передает на сопряженные устройства еще аудиосигнал.

С его помощью пользователи стали подключать сразу несколько мониторов к одному компьютеру, так как пропускная способность позволяет это делать без каких-либо серьезных ограничений. Причем картинка будет отображаться на дисплеях в максимально доступном сейчас разрешении 2K и 4K (если источник и контент могут обеспечить соответствующие мощности).

История DisplayPort

Самая первая версия DisplayPort была анонсирована в 2006 году. Она успешно прошла сертификацию со стороны консорциума Video Electronics Standard Association (VESA). В технике данный интерфейс начали применять уже в 2008 году. Именно в этот период начинают появляться в свободной продаже материнские платы для компьютеров и мониторы с соответствующим слотом. Благодаря DisplayPort крупные производители электроники решили вытеснить с рынка морально и физически устаревшие стандарты DVI и VGA. DisplayPort 1.1 был представлен в 2007 году.

А вот версия 1.2 вышла в свет уже в 2011 году. С этого момента практически вся техника Apple стала получать DP. В 2014 году появился стандарт 1.3 с еще большей пропускной способностью. А вот релиз DisplayPort 1.4 состоялся в 2016 году. Он подарил возможность передавать контент в формате 8K, который наверняка будет популярен в ближайшем будущем. На протяжении почти всей своей истории DisplayPort не облагался роялти, но с марта 2015 года выплата за каждое отдельное устройство составляет 20 центов. Сегодня он является собственностью VESA. Предусмотрен соответствующий торговый знак.

Виды DisplayPort выхода

Разъемы DisplayPort существуют двух видов:

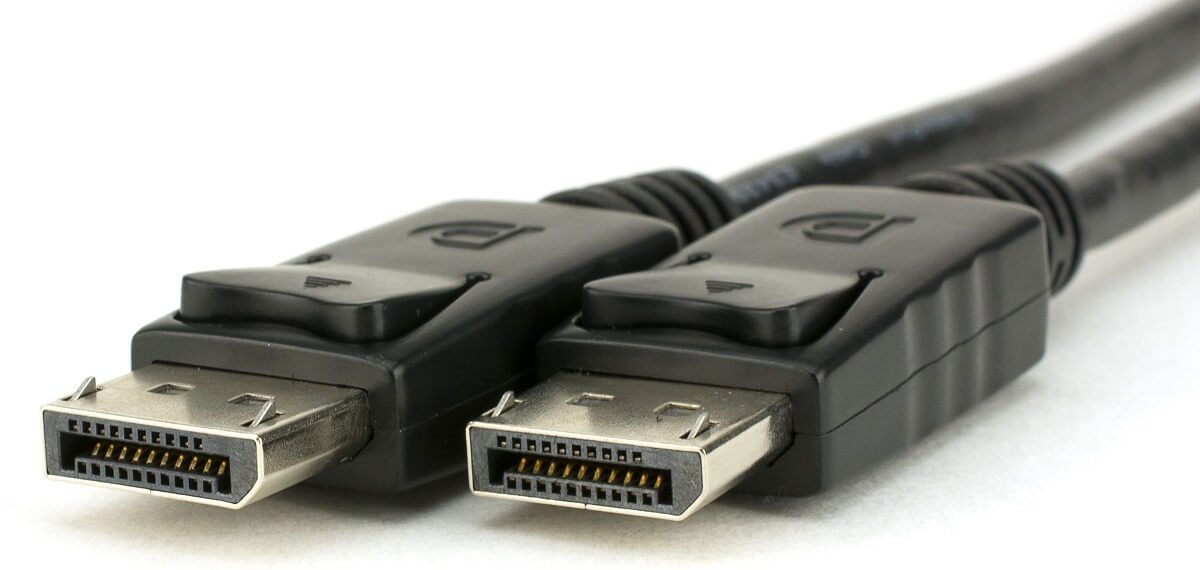

• Стандартный полноразмерный DisplayPort (DP) Это интерфейс, который зачастую используется в персональных компьютерах, телевизорах и ноутбуках. Сегодня он представляется самым распространенным форм-фактором.
• Mini DisplayPort (Mini DP) Миниатюрная версия этого интерфейса. Такой стандарт может встречаться в портативных аппаратах (планшеты, нетбуки и так далее). По своим характеристикам почти не уступает полногабаритному собрату.

В разъемах Mini DP могут отсутствовать элементы блокировки. Но стандартный интерфейс получил такой механизм.

Технические характеристики и особенности DisplayPort разъема

Важной особенностью DisplayPort является крайне низкое напряжение питания. Что касается посторонних наводок, то и они максимально низкие. Данный интерфейс еще недавно поддерживал популярную технологию защиты медиа контента HDCP 1.3. Если сравнивать с DVI (Dual-Link), то DisplayPort имеет вдвое большую пропускную способность. При этом Mini DP почти в десять раз меньше, нежели разъем DVI.

Как уже отмечалось, DisplayPort умеет одновременно передавать аудио и видеосигналы. Он обладает действительно широким каналом, который предназначен для передачи информации. Если для самых первых версий «потолком» являлся показатель 9 Гбит в секунду, то сейчас канал расширился почти до 26 Гбит в секунду. Стоит отметить, что на данный момент сигнал может передаваться по кабелю DisplayPort, длина которого не превышает 15 метров. Правда, через 15-метровый кабель можно работать с сигналом Full HD и не более. А вот 3-метровый шнур дает возможность насладиться максимальным разрешением. Но при помощи оптоволокна проблема с ограниченным разрешением полностью исчезнет.

Разъем DisplayPort заполучил 20 контактов. Он передает информацию с использованием четырех каналов. По некоторым данным, интерфейс имеет разрядность цвета до 48 бит на один канал. Присутствует и технический канал, скорость которого поднялась уже почти до 800 Мбит в секунду, хотя еще недавно не превышала 1 Мбит/с.

Максимальное разрешение для DisplayPort (версия 1.4) — 7680 на 4320 точек. Предельная частота смены кадров — 240 Гц.

При помощи такого интерфейса есть уникальная возможность подключать к источнику сигнала сразу несколько мониторов. Появилась поддержка прогрессивного шифрования DPCP.

Версии DisplayPort

Самая первая версия DisplayPort 1.0 появилась в 2006 году. Она предлагала передачу данных со скоростью до 8,65 Гбит в секунду, а длина кабеля составляла 2 метра. Следующая версия 1.1 не имела каких-то существенных отличий. Куда больший скачок DisplayPort сделал с выходом версии 1.2. Скорость передачи информации выросла до 17,30 Гбит в секунду. Также появилась возможность подключать до четырех мониторов к одному компьютеру. Вспомогательный (технический) канал также увеличил пропускную способность до 720 Мбит/с. Полноценная же передача сигнала теперь возможна до 3 метров.

DisplayPort 1.3 еще больше увеличил скоростные показатели. Теперь максимальная скорость обмена данными достигла 26 Гбит/с, а также появилась полноценная поддержка 8K-разрешения. А в марте 2016 года был представлен DisplayPort 1.4, который заполучил поддержку HDR10 и DSC 1.2 (Display Stream Compression). При этом скорость работы с данными осталась прежней.

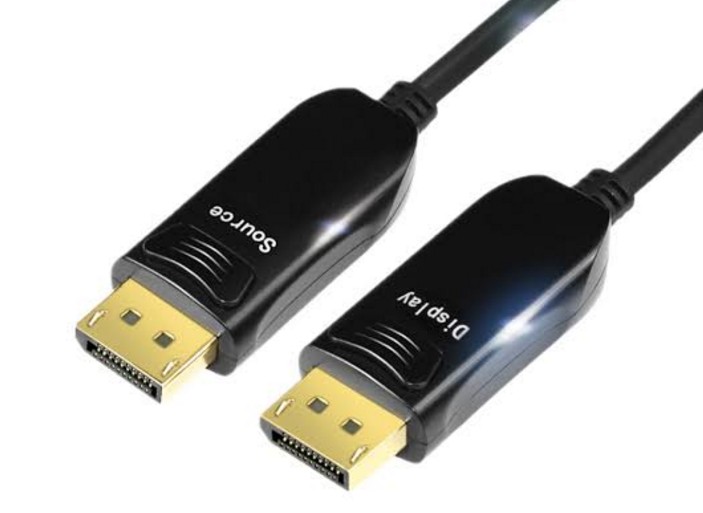

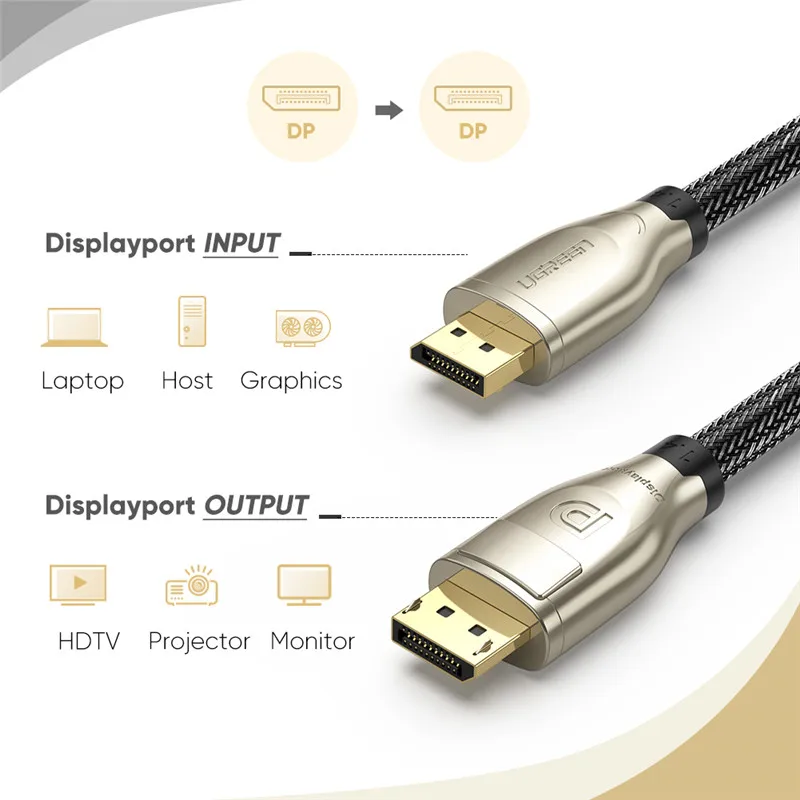

Кабели DisplayPort — что нужно знать перед покупкой?

Сразу стоит отметить, что все кабели DisplayPort совместимы с любыми устройствами, получившими аналогичный разъем. Совместимость не зависит от версии интерфейса и уровня сертификации. Все доступные функции будут работать через любой кабель DP. Это стало возможным благодаря единой базовой схеме подключения.

Кабели DisplayPort могут отличаться поддержкой максимальной скорости передачи данных. Интерфейс автоматически определяет четыре режима передачи информации: HBR, RBR, HBR2, HBR3. При этом некоторые кабели DP могут поддерживать не все перечисленные режимы. VESA предлагает сертификаты для каждого уровня пропускной способности. Но эти сертификаты не являются обязательными. Если кабель прошел сертификацию, то он получает соответствующее маркетинговое название.

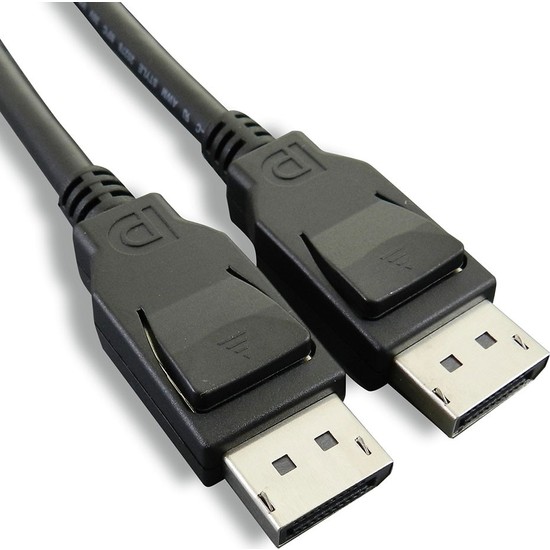

Виды сертифицированных кабелей DisplayPort

• Кабель RBR DisplayPort. Пониженная скорость передачи данных (RBR). Пропускная способность — до 6,48 Гбит/с.
• Стандартный кабель DisplayPort. Высокая скорость передачи данных. Пропускная способность — до 10,80 Гбит/с (HBR), до 21,60 Гбит/с (HBR2).
• Кабель DP8K. Высокая скорость передачи данных (HBR3). Пропускная способность — до 32,40 Гбит/с.

Стандарт DisplayPort не определяет максимальную длину кабелей, хотя стандарт DisplayPort 1.2 устанавливает минимальное требование, чтобы все кабели с длиной до 2 метров поддерживали скорости HBR2 (21,6 Гбит/с). Кабели с длиной более 2 метров могут поддерживать или не поддерживать скорости HBR/HBR2, а кабели любой длины могут поддерживать или не поддерживать скорости HBR3.

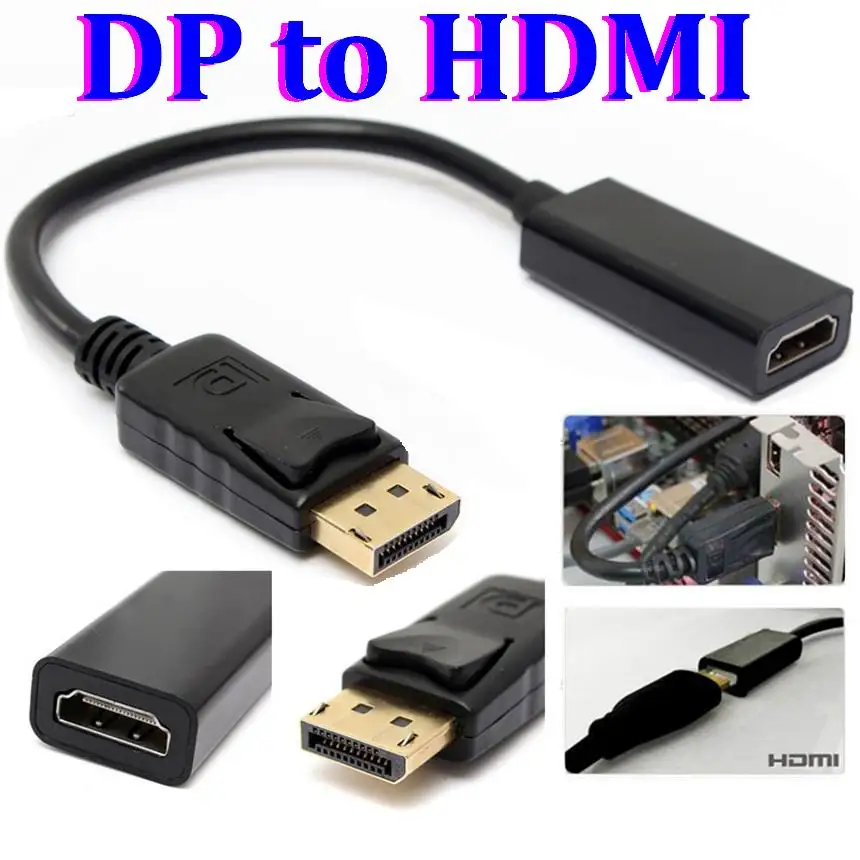

Про переходники DisplayPort

Сегодня в продаже можно найти достаточно много различных переходников, которые помогают вывести изображение с источника практически на любой дисплей. Особой популярностью пользуются переходники с DisplayPort на VGA или HDMI.

Например, в последнее время производители флагманских видеокарт стараются оснащать свои устройства разъемами DP. При этом далеко не все мониторы поддерживают данный интерфейс. Но при помощи переходников можно безболезненно решить данную проблему.

Преимущества и недостатки DisplayPort

DP имеет следующие достоинства:

• Эффективный самоблокирующийся разъем.
• Очень низкий уровень электромагнитных помех.
• Используется надежное шифрование данных.
• Гибкое распределение доступной полосы пропускания между аудио и видео.
• Передача на большие расстояния по альтернативным физическим средам, таким как оптоволокно.
• Поддержка дисплеев с максимально возможным разрешением.
• Возможность передавать сигнал одновременно на несколько мониторов.
• Высокоскоростной вспомогательный канал.
• Простая и надежная фиксация разъемов.

Минусы DisplayPort :

• Длина кабеля серьезно ограничена.
• Пока еще небольшая база поддерживаемых устройств.
• Отсутствие команд управления бытовой техникой.

Сравнение DisplayPort и HDMI

DisplayPort заполучил поддержку более высоких разрешений. Уже сейчас данный интерфейс готов пропускать сигнал в формате 8K, причем с высокой скоростью обновления экрана. Отсюда и более широкая полоса пропускания в сравнении с HDMI. Также DisplayPort в состоянии передавать видеопоток по одному кабелю сразу на несколько (до 4) мониторов.

Изначально разъемы DP имеют встроенные элементы фиксации. У HDMI такого единого стандарта нет. С другой стороны, кабель HDMI гораздо более длинный. Так, его длина может достигать 30-40 метров. Почти вся современная техника и электроника поддерживает именно интерфейс HDMI. Это телевизоры, игровые приставки, медиаплееры, компьютеры, ноутбуки, планшеты и так далее.

Актуальность DisplayPort

Сегодня DisplayPort используется в основном для подключения продвинутых компьютеров к соответствующим мониторам. Крупные производители видеокарт оснащают свою флагманскую продукцию как раз этим интерфейсом. Также он может применяться для инсталляции систем домашнего кинотеатра. В перспективах DP способен укрепить свои позиции за счет популяризации формата 8K, который в будущем должен стать востребованным среди потребителей.

Стандарт DisplayPort 1.4 принят официально

org/Article»> 3DNews Технологии и рынок IT. Новости разработка и производство электроники Стандарт DisplayPort 1.4 принят официаль… Самое интересное в обзорах 02.03.2016 [10:15],  Александр Будик Ситуация со стандартом DisplayPort с начала его внедрения и до сегодняшнего дня складывается несколько странная: подавляющее большинство решений, присутствующих на рынке, используют версию 1.2, хотя версия 1.3, позволяющая проигрывать видео в формате 3840 × 2160 с частотой 120 Гц, а в формате 5120 × 2880 — с частотой 60 Гц, была объявлена разработчиком стандарта, ассоциацией VESA, еще 15 сентября 2014 года. Даже AMD только готовится к использованию DisplayPort 1.3 в своих новых чипах с архитектурой Polaris, где компания намеревается начать внедрение настоящего расширенного динамического диапазона, а не того, что предлагают нам сейчас разработчики игр. Сравнение современных разрешений Между тем ассоциация VESA официально анонсировала следующую версию стандарта DisplayPort под номером 1. 4. Новый DP 1.4 поддерживает максимальное разрешение 7680 × 4320 при частоте обновления 60 Гц (или 3840 × 2160 при частоте обновления 120 Гц) с увеличенной глубиной цвета и HDR метаданным, а также цветовое пространство Rec. 2020. Максимальная физическая пропускная способность DisplaPort 1.4 по-прежнему составляет 32,4 Гбит/с (четыре полосы по 8,1 Гбит/с на полосу). Основным отличием DP 1.4 от предшественника является технология сжатия Display Stream Compression (DSC) версии 1.2, которая позволяет существенно расширить возможности интерфейса. В частности, DSC 1.2 обладает улучшенными алгоритмами компрессии, поддерживает цвета глубиной 14 и 16 разрядов, а также умеет сжимать видеопотоки в режимах цветовой субдискретизации (сhroma subsampling) YCbCr 4:2:0 и 4:2:2. Разработчики утверждают, что использование сжатия никак не влияет на качество передаваемой картинки (что подтверждается проведёнными ими тестами), но для того, чтобы гарантировать целостность транспортировки сжатых данных по кабелю, DP 1. 4 поддерживает технологию Forward Error Correction (FEC). Помимо прочего, спецификация DisplayPort 1.4 поддерживает передачу до 32 звуковых каналов с частотой дискретизации до 1536 КГц. anandtech.com Как и DisplayPort 1.3, новый DisplayPort 1.4 сможет использовать интерфейс и разъём USB Type-C, что позволит унифицировать внешние коннекторы на мобильных устройствах. Так, при помощи одного единственного кабеля USB-C к ПК можно будет подключить как монитор с разрешением до 8K, так и различные периферийные устройства вроде клавиатуры или мыши (при условии наличия USB-хаба в дисплее) и даже доставить до 100 Ватт энергии. DisplayPort и DisplayPort over USB-C не будут единственными интерфейсами для подключения приёмников с разрешениями до 8K. Консорциум MHL разработал интерфейс SuperMHL с поддержкой формата 8K, а ключевые создатели HDMI впоследствии могут предложить новую версию своей технологии с поддержкой разрешений вроде 7680 × 4320. Какие именно физические разъёмы станут наиболее популярными, покажет время. Вероятно, графические карты для настольных ПК продолжат использовать коннекторы DP, mDP и HDMI для совместимости с большим количеством мониторов, ноутбуки и планшеты будут иметь по одному–двум разъёмам USB типа C для подключения различных типов устройств, в то время как потребительская электроника вроде телевизоров и плееров продолжит полагаться на HDMI и MHL. Судя по всему, всеобщей унификации интерфейсов для подключения дисплеев и телевизоров DisplayPort 1.4 не принесёт, однако технология DisplayPort over USB-C имеет шансы существенно облегчить жизнь производителям мобильной электроники. На данный момент неизвестно, когда именно DisplayPort будет поддержан индустрией. Разрешение 8K едва ли станет актуальным для массовых устройств в 2016 или даже в 2017 году. Тем не менее, к концу десятилетия телевизорам и мониторам с разрешением 4K неизбежно придут устройства с поддержкой 8K, а значит DisplayPort 1.4 будет востребован. Кроме того, если разработчики хотят применения DisplayPort на рынке устройств потребительской электроники, то в противовес HDMI 2. 0a им придётся продвигать именно DP 1.4 как единственную версию DisplayPort, которая поддерживает транспортировку HDR метаданных и цветового пространства Rec. 2020. Источник: Если вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER. Материалы по теме Постоянный URL: https://3dnews.ru/929294 Рубрики: Новости Hardware, мониторы, проекторы, ТВ-тюнеры, телевизоры, видеокарты, разработка и производство электроники, Теги: displayport, displayport 1.4, видео, 8к, стандартизация ← В прошлое В будущее →

DisplayPort 1.4 против HDMI 2.1

Пристальный взгляд на спецификацию DisplayPort 1.4 и недавно утвержденную спецификацию HDMI 2.

1, чтобы увидеть разницу между ними

И HDMI, и DisplayPort могут отправлять цифровое видео и аудио высокой четкости с устройства-источника на дисплей. У каждого формата были различные обновления и версии с течением времени, но с введением HDMI 2.1 самое время предоставить обновленную информацию о текущих стандартах, используемых в обоих. Мы более подробно рассмотрим как спецификацию DisplayPort 1.4, так и недавно утвержденную спецификацию HDMI 2.1, чтобы увидеть разницу между ними.

Спецификация HDMI (мультимедийный интерфейс высокой четкости) была разработана более 10 лет назад консорциумом Hitachi, Panasonic, Philips, Silicon Image, Sony и Toshiba. Любые производители устройств, включающие порты HDMI в свои продукты, должны платить лицензионные отчисления HDMI Licensing, LLC за каждый из них.

Спецификация DisplayPort была разработана в 2006 году Ассоциацией стандартов видеоэлектроники (VESA), большим консорциумом производителей, для замены гораздо более старых стандартов VGA и DVI, используемых в основном для компьютерных дисплеев. DisplayPort является бесплатным продуктом.

Разъемы HDMI

имеют 19 контактов и чаще всего встречаются в трех размерах: тип A (стандартный HDMI), тип C (мини-HDMI) и тип D (микро-HDMI). Из них тип А является наиболее распространенным. В большинстве разъемов HDMI используется трение, чтобы вилка была вставлена ​​в розетку, но некоторые производители разработали запатентованные механизмы блокировки, предназначенные для предотвращения вытягивания кабеля.

Разъемы DisplayPort

имеют 20 контактов и доступны в двух размерах: DisplayPort и Mini DisplayPort. Хотя большинство полноразмерных разъемов DisplayPort имеют механизм блокировки, который предотвращает их случайное отсоединение, официальная спецификация не требует этой функции.

Обращая внимание на кабели, мы видим явную разницу между HDMI и DisplayPort. HDMI имел 5 различных стандартов для кабелей за те годы, когда он был доступен. Сегодня типичный кабель HDMI производится в соответствии с сертификацией «High Speed» HDMI, а затем маркируется спецификацией HDMI, на которую способен кабель.

К сожалению, существует много проблем с неправильной маркировкой, соблюдением стандартов и низким качеством изготовления. Это может привести к проблемам, включая визуальные и звуковые сбои, артефакты и проблемы с синхронизацией аудио/видео. HDMI не определяет максимальную длину кабеля, а скорее спецификацию производительности, которая де-факто определяет длину кабеля, которой необходимо соответствовать. Сигналы HDMI также могут передаваться по кабелю CAT 5 или CAT 6 (на расстояние до 164 футов), по коаксиальному кабелю (на расстояние до 300 футов) или по оптоволоконному кабелю (на расстояние более 328 футов), согласно HDMI Licensing LLC. . Использование таких технологий, как HDBase-T, позволяет увеличить длину HDMI до 100 м с помощью кабеля категории.

DisplayPort упрощает его, используя всего два типа кабелей: стандартный и мини. Как и HDMI, DisplayPort также может передавать многоканальный цифровой звук. В отличие от HDMI, DisplayPort не поддерживает Ethernet (для передачи данных по сети), а стандарт не имеет обратного аудиоканала (часто обозначаемого аббревиатурой ARC).

С DisplayPort адаптеры — ваши друзья! Вы можете подключить источник DisplayPort к дисплею VGA с помощью простого адаптера. Вы также можете подключить источник DisplayPort к одноканальному дисплею DVI или HDMI с помощью адаптеров. Пассивный медный кабель DisplayPort может поддерживать чрезвычайно высокие скорости передачи данных (разрешение видео до 3840×2160) на длине 6,5 футов. Если вам нужно протянуть кабель до 50 футов, в стандарте указано, что вы будете ограничены разрешением 1080p, но спецификация консервативна, и на практике 50-футовый кабель может передавать достаточно данных для поддержки разрешения до 2560×1600. Используя активный медный кабель DisplayPort, получая питание от разъема DisplayPort для работы усилителя сигнала, встроенного в разъем, он может передавать видео с разрешением 2560×1600 по кабелю длиной 65 футов. Конечно, волоконно-оптические кабели DisplayPort могут иметь длину в сотни футов.

Глядя на видеопотоки, HDMI может обрабатывать один видео- и аудиопоток, поэтому одновременно может управлять только одним дисплеем. Для использования с одним дисплеем это нормально, но многие люди используют более одного дисплея, например, видеостену. С другой стороны, один интерфейс DisplayPort может поддерживать до четырех мониторов с разрешением 1920×1200 пикселей каждый или два монитора с разрешением 2560×1600 пикселей, при этом каждый дисплей получает независимые аудио- и видеопотоки. А поскольку некоторые графические процессоры могут поддерживать несколько интерфейсов DisplayPort, вы можете последовательно подключать совместимые мониторы, чтобы подключить до шести дисплеев к одному источнику.

HDMI был разработан в первую очередь для приложений бытовой электроники: несмотря на запутанные характеристики кабеля, он делает то, чего не может DisplayPort. Между тем, VESA разработала DisplayPort как лучший интерфейс дисплея для компьютеров, поэтому он дополняет, а не заменяет HDMI.

DisplayPort 1.4

Самая последняя версия стандарта DisplayPort, опубликованная VESA, — 1.4. Это первое крупное обновление с тех пор, как в 2014 году была выпущена версия 1. 3. Это первая версия, использующая преимущества технологии VESA Display Stream Compression (DSC). Транспорт DSC версии 1.2 обеспечивает степень сжатия до 3:1 и не имеет визуальных потерь.

Будучи расширяемым пакетным протоколом для передачи видео- и аудиоданных, гибкость DisplayPort позволила адаптировать его для встроенных дисплеев и встроить в другие разъемы, такие как новый обратимый интерфейс USB Type-C и Thunderbolt. Его возможность Multi-Stream Transport (MST) обеспечивает поддержку нескольких мониторов с высоким разрешением на одном интерфейсе дисплея.

DP 1.3 увеличил максимальную пропускную способность канала до 32,4 Гбит/с, что на 50% больше, чем в предыдущей спецификации DP 1.2a. Новая скорость соединения увеличила поддержку разрешения дисплея без сжатия до 5K x 3K (5120×2880) и увеличила разрешение MST, что позволило одновременно использовать два монитора 4K UHD, каждый с разрешением 3840×2160 пикселей, при использовании VESA Coordinated. Видео Тайминг.

В DP 1. 4 использование сжатия видеосигнала расширяет возможности использования разъема USB Type-C, обеспечивая передачу видео высокой четкости и SuperSpeed ​​USB, а также поддерживает расширенный динамический диапазон (HDR) и видео 8K через DisplayPort или разъем USB-C. Примеры увеличенного разрешения дисплея с новым стандартом включают 8Kp60Hz HDR Deep Color и 4Kp120Hz HDR Deep Color.

Другие ключевые новые функции включают в себя:

• Прямое исправление ошибок — FEC обеспечивает устойчивость к ошибкам при транспортировке, необходимую для передачи сжатого видео на внешние дисплеи.
Транспорт метаданных
• HDR, присущий стандарту DisplayPort, обеспечивает поддержку, полезную для преобразования протокола DP в HDMI 2.0a. Он также обеспечивает гибкую транспортировку пакетов метаданных для будущих динамических стандартов HDR.
• Расширенный аудиотранспорт — это расширение спецификации охватывает такие возможности, как 32 аудиоканала, частота дискретизации 1536 кГц и включение всех известных аудиоформатов.

По словам председателя правления VESA Алана Кобаяши, «новым приложениям требуются дисплеи с лучшим разрешением, более широкой цветовой гаммой и расширенным динамическим диапазоном. Потребители и другие пользователи также признают ценность и простоту использования, связанные с запуском нескольких дисплеев в одном интерфейсе, что является еще одной областью, которую мы рассмотрели в этом новом выпуске с улучшениями MST. Мы считаем, что инструменты, представленные в этой новой версии стандарта DP, позволят совершить качественный скачок в качестве отображения, используя сжатие DSC вместе с передачей высококачественного аудио- и видеоконтента».

HDMI 2.1

Самым последним обновлением спецификации HDMI является версия 2.1, и она имеет далеко идущие последствия, выходящие за рамки наших общих сегодняшних требований. Он поддерживает ряд более высоких разрешений видео и частоты обновления, включая 8K60 и 4K120, а также разрешения вплоть до 10K. Примечательно, что также поддерживаются динамические форматы HDR, а пропускная способность увеличена до 48 Гбит/с.

Новый сверхвысокоскоростной кабель HDMI обеспечивает пропускную способность 48 Гбит/с. Это обеспечивает высокую пропускную способность, включая несжатое видео 8K с HDR. Кабель отличается низким уровнем электромагнитных помех (EMI) и уменьшает помехи для находящихся поблизости беспроводных устройств. Кабель имеет обратную совместимость и может использоваться с существующей установленной базой устройств HDMI.

Спецификация HDMI 2.1 включает в себя:

• Поддержка более высоких разрешений видео и более высокой частоты обновления, включая 8K60Hz и 4K120Hz для «иммерсивного просмотра и плавной детализации быстрых действий». Также поддерживается разрешение до 10K для будущего использования в коммерческих AV-приложениях и специализированных приложениях.
  • Поддерживаемые разрешения и частоты кадров:
    • 4K50/60
    • 4K100/120
    • 5К50/60
    • 5К100/120
    • 8К50/60
    • 8К100/120
    • 10К50/60
    • 10К100/120
  Поддержка динамического HDR
  • обеспечивает передачу правильных значений глубины, детализации, яркости, контрастности и более широкой цветовой гаммы для каждой сцены или даже кадра, включая BT. 2020 с 10, 12 и 16 битами. на компонент цвета.
  • Сверхскоростной кабель HDMI поддерживает полосу пропускания 48G для несжатого видео и отличается низким уровнем электромагнитных помех. Кабель также обратно совместим и может использоваться с существующими устройствами HDMI. Длина кабеля зависит от производителя кабеля. Вероятнее всего, максимальная длина пассивных кабелей будет примерно от 2 до 3 метров.
  • Сжатие: Спецификация поддерживает как несжатый, так и сжатый режимы. Производители могут реализовать один или оба режима. Спецификация включает сжатие канала VESA DSC 1.2a, которое представляет собой схему сжатия без визуальных потерь. VESA DSC 1.2a также можно использовать для получения более высоких разрешений, чем 8K60/4:2:0/10-битный цвет, таких как 8K60 RGB, 8K120 и даже 10K120. VESA DSC 1.2a также поддерживает 4Kp50/60 с преимуществом, позволяющим работать на гораздо более низких скоростях соединения.
    • Обозначения:
      • 4K120A — поддерживает несжатый режим
      • 4K120B — поддерживает сжатый режим
      • 4K120AB — поддерживает оба
      • 8K60A — поддерживает несжатый режим
      • 8K60B — поддерживает сжатый режим
      • 8K60AB — поддерживает оба
    • Расширенная поддержка частоты обновления обеспечивает дополнительный уровень плавного/бесшовного движения и переходов для всех типов видео. Они включают:
      • Переменная частота обновления (VRR) уменьшает или устраняет задержки, зависания и разрывы кадров
      • Quick Media Switching (QMS) устраняет задержку, которая может привести к пустым экранам перед отображением содержимого.
      • Quick Frame Transport (QFT) уменьшает задержку для более плавной игры без задержек и интерактивной виртуальной реальности в реальном времени.
      • Автоматический режим с малой задержкой (ALLM) позволяет автоматически устанавливать идеальную настройку задержки, обеспечивая плавный, без задержек и непрерывный просмотр и интерактивность.
    • Что касается звука, eARC обеспечивает полную совместимость между аудиоустройствами и будущими продуктами HDMI 2.1. Он упрощает подключение, простоту использования и поддерживает самые передовые аудиоформаты для обеспечения высочайшего качества звука.

Версия 2.1 спецификации HDMI обратно совместима с более ранними версиями спецификации и доступна для всех пользователей HDMI 2. 0.

Мы должны добавить, что соблюдение спецификации HDMI не обязательно означает, что данный продукт поддерживает все функции этой спецификации. У производителей есть выбор, поддерживать ли каждую часть стандарта. У вас может быть продукт, совместимый с HDMI 2.1, что подразумевает поддержку 4K… но реальное устройство может вообще не поддерживать 4K. Это относится ко многим функциям спецификации HDMI. Это означает, что вы должны быть очень осторожны при выборе оборудования, использующего HDMI, и убедиться, что оно имеет необходимую поддержку, включая разрешение, обновление, цвет, HDR и звук.

Заключение:

HDMI был в первую очередь разработан для приложений бытовой электроники. Для этих приложений он просто делает некоторые вещи, которые DisplayPort не может, несмотря на запутанные характеристики и параметры кабеля.

С другой стороны, VESA разработала DisplayPort как лучший интерфейс дисплея для компьютеров, поэтому в некотором смысле он дополняет, а не заменяет HDMI. Тот факт, что DisplayPort поддерживает несколько дисплеев и возможность подключения практически к любому другому типу монитора с помощью недорогого адаптера, дает ему большую гибкость, чем HDMI, особенно для коммерческих приложений. Функция блокировки на полном разъеме DP также является большим плюсом для некоторых.

Начните с понимания DisplayPort и HDMI и их различий, а затем ищите лучшие дисплеи, настольные ПК и моноблоки, которые будут поддерживать DisplayPort в дополнение к HDMI. Это дает вам свободу действий и лучшее из обоих миров.

DisplayPort 2.0: все, что вам нужно знать

Технологии развиваются быстрее, чем мы можем себе представить, и аппаратная проводка становится невероятно продвинутой с каждым днем. Добавление нового стандарта DisplayPort 2.0, опубликованного в июне 2019 г., создает захватывающее преимущество для потребителей, которые теперь имеют превосходное соединение по сравнению с уже устаревшим кабелем HDMI.

Содержание

• Когда будет?
• Разрешение, частота обновления и цвет
• Новые и старые разъемы
• Энергосбережение и другие функции

Несмотря на то, что у HDMI 2. 1 есть свои преимущества, новая спецификация DisplayPort 2.0 позволяет использовать разрешение до 16K с более высокой частотой обновления — и все это благодаря почти утроенной пропускной способности по сравнению с DisplayPort 1.4a. Вот все, что вам нужно знать о DisplayPort 2.0.

Когда это будет?

Ассоциация стандартов видеоэлектроники (VESA) — это организация, которая стандартизирует технологию DisplayPort и публикует спецификации, но отдельные производители должны внедрить эту технологию и включить ее в свои новейшие мониторы.

После нескольких запланированных выпусков в 2020 и 2021 годах мы ожидаем, что DisplayPort 2.0 наконец выйдет в 2022 году.

Хотя точная дата появления DisplayPort 2.0 до сих пор неизвестна, уже есть один процессор, который его поддерживает: мобильная интегрированная графика Ryzen 6000. Графические процессоры RDNA3, которые включают в себя как настольные графические процессоры RX 7000, так и интегрированную графику Ryzen 7000, также будут поддерживать DisplayPort 2. 0, поэтому мониторы, поддерживающие новый стандарт, вероятно, будут выпущены в ближайшем будущем для подготовки к этим графическим процессорам.

Разрешение, частота обновления и цвет

Возможно, какое-то время мы не увидим 8K-контент на наших 8K-экранах, но основа VESA выходит за рамки этого стандарта в сторону большего разрешения и более высокой частоты обновления. DisplayPort 2.0 упрощает все это.

Типичное соединение DisplayPort состоит из четырех дорожек. Каждая полоса имеет выделенный набор медных проводов витой пары. Согласно VESA, новый стандарт DisplayPort 2.0 обеспечивает общую скорость 77,4 гигабит в секунду. Это значительное увеличение по сравнению с DisplayPort 1.4a, который достигает всего 25,9.2 гигабита в секунду по всем четырем линиям. Накладные расходы также меньше за счет переключения на схему кодирования 128b/132b.

Для одного экрана DisplayPort 2.0 поддерживает высокое разрешение 15360 × 8460 (16K) с HDR на частоте 60 Гц и до 30 бит на пиксель (30 бит на пиксель). Для этого требуется сжатие потока отображения VESA (DSC 1.2a), чтобы увеличить количество пикселей в обход текущих аппаратных ограничений. DSC обещает работу «без потерь», то есть вы не потеряете визуальное качество из-за сжатия.

DisplayPort 2.0 также поддерживает разрешение 10240 x 4320 (10K) без HDR на частоте 80 Гц и до 24 бит/с. Это разрешение для одного экрана не требует сжатия.

Если вы не планируете в ближайшее время использовать дисплей размером с рекламный щит, DisplayPort 2.0 предлагает отличное разрешение для установки с двумя мониторами. Например, вы можете запустить два дисплея с разрешением 7680 × 4320 (8K) и HDR с частотой 120 Гц и 30 битами на пиксель (требуется DSC). Хотите более высокую частоту обновления? Уменьшите разрешение до 3840 × 2160 (4K), чтобы получить 144 Гц при 24 битах на секунду. Сжатие не требуется.

Установки с тремя мониторами тоже пользуются популярностью. DisplayPort 2.0 обеспечивает разрешение 10240 × 4320 (10K) при частоте 60 Гц и 30 бит/сек с использованием сжатия. И, как и в случае с двумя мониторами, вы можете уменьшить разрешение для лучшей частоты обновления: 3840 × 2160 (4K) при 90 Гц и 30 бит/с без сжатия на трех экранах.

Обратите внимание на поддержку 30 бит на пиксель, указанную в нескольких разрешениях. Это 30-битный цвет, значительное улучшение по сравнению с более типичным 24-битным цветом. В то время как 24-битный режим поддерживает 26,7 миллиона различных цветов, 30-битный увеличивает это количество экспоненциально до более чем миллиарда цветов, что является требованием для HDR10.

Соединители новые и старые

Джейкоб Роуч / Digital Trends

DisplayPort 2.0 использует тот же традиционный разъем DisplayPort. Он обратно совместим со всеми предыдущими стандартами DisplayPort.

Как и DisplayPort 1.4, новый стандарт работает с портами USB-C, поддерживающими альтернативный режим DP. Здесь у вас может быть один кабель для видео и данных, что обеспечивает высокоскоростную доставку данных без ущерба для производительности видео. Однако не все порты USB-C поддерживают альтернативный режим DP.

В дополнение к USB-C DisplayPort 2.0 использует уровень физического интерфейса Thunderbolt 3, который является более унифицирующим стандартом на будущее. Использование этого физического уровня позволяет DisplayPort 2.0 использовать более эффективную схему кодирования 128/132b, которая имеет гораздо меньшие накладные расходы.

Поскольку Thunderbolt 3 в конечном итоге объединяется с USB 4, мы ожидаем, что это слияние поможет DisplayPort 2.0 стать де-факто предпочтительным кабелем для мониторов высокого класса.

Какой кабель вы будете использовать? Это зависит от ваших потребностей. По мере того, как Anandtech ломается, полноценное использование DisplayPort 2.0 требует активных кабелей с приемопередатчиками на обоих концах, как это делает Thunderbolt 3. Это означает, что они будут дороже. Но для пропускной способности 40 Гбит/с или меньше вы все равно можете использовать пассивные кабели.

Энергосбережение и другие функции

Наряду с улучшениями пропускной способности, DisplayPort 2. 0 также имеет несколько улучшений в области функций, одним из которых является воспроизведение панели.

Это делает работу дисплея более эффективной за счет ограничения потребляемой мощности и снижения тепловой мощности. Например, при включенном воспроизведении панели устройство меньшего размера с дисплеем с высоким разрешением обновляет только те элементы, которые изменяются на экране. Это не позволит дисплею использовать больше энергии для обновления элементов, которые не отображаются в данный момент, поэтому, когда вы остаетесь на одной веб-странице, она не будет постоянно обновляться. Это также может помочь ускорить зарядку устройства, когда оно используется или остается включенным во время зарядки.

VESA DSC теперь является обязательной функцией устройств, сертифицированных для DisplayPort 2.0. Это большое преимущество, потому что оно помогает DisplayPort 2.0 использовать преимущества высокого разрешения без негативного влияния на частоту обновления, и вы не потеряете никаких деталей во время сжатия.
