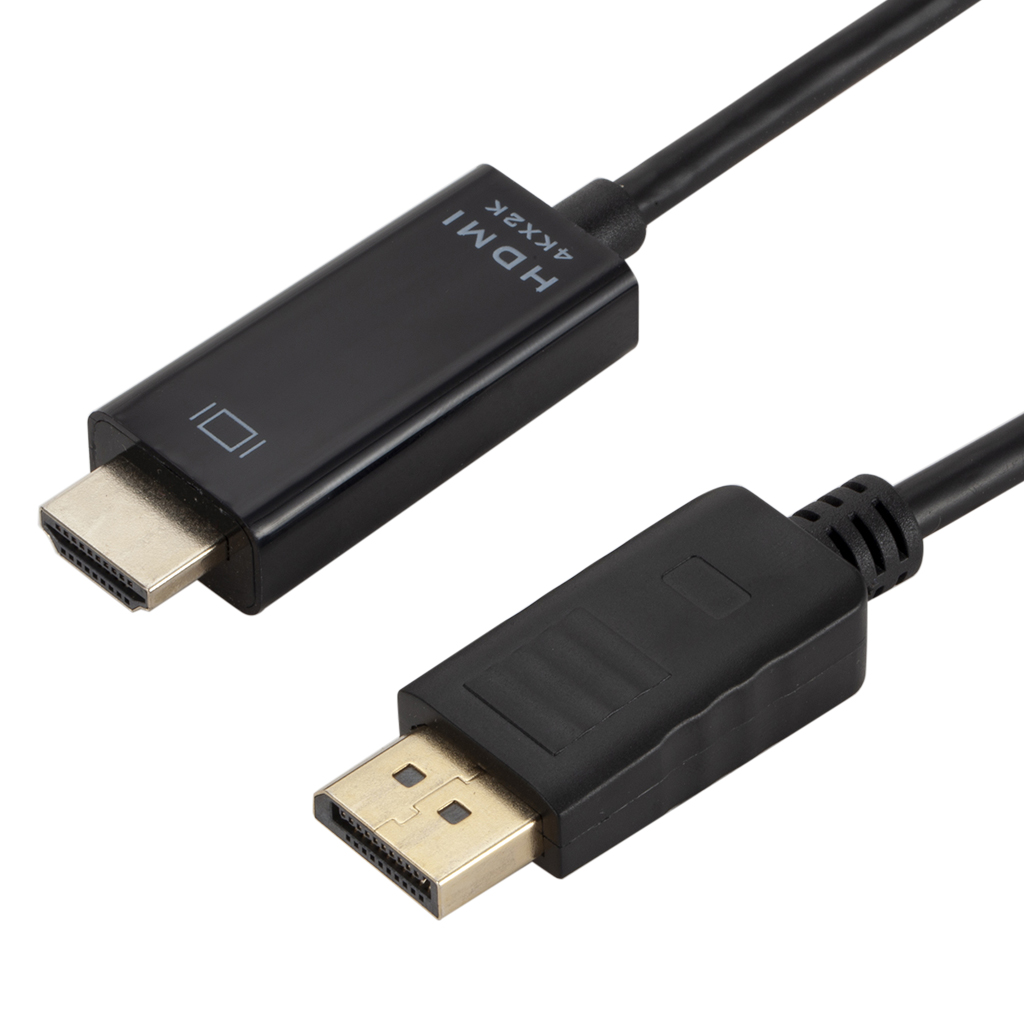

Displayport dp: Купить кабель видео DisplayPort(DP) — HDMI

Содержание

Последовательное подключение нескольких мониторов с функцией многопоточной передачи (MST) DisplayPort

Симптомы

Что такое функция многопоточной передачи (MST) DisplayPort?

Многопоточная передача DisplayPort позволяет осуществлять последовательное подключение мониторов с помощью DisplayPort версии 1.2. Последовательное подключение описывает возможность подключения серии мониторов к одному выходному видеоразъему на компьютере или стыковочной станции. Это позволяет очистить пространство на столе и упростить управление кабелями. Пример двух мониторов, последовательно связанных с ноутбуком, см. на рисунке ниже.

Прежде чем приступить к работе, убедитесь, что у вас есть следующее:

  • Совместимая видеокарта с портом DisplayPort 1.2
  • Монитор с поддержкой MST DisplayPort 1.2
  • Последние версии драйверов видеокарты

ПРИМЕЧАНИЕ. Не все мониторы с поддержкой технологии DisplayPort 1. 2 поддерживают DisplayPort 1.2 MST. Подробнее см. в руководстве пользователя монитора.

ПРИМЕЧАНИЕ. При использовании стыковочной станции Dell TB16 и системы с графическим драйвером Intel версии 25.20.100.6472 оба монитора в последовательном подключении должны использовать подключение DisplayPort 1.2.

ПРИМЕЧАНИЕ. Последовательное подключение с использованием технологии DisplayPort Multi-Stream Transport (MST) поддерживается кабелями DisplayPort (DP) и Mini-DisplayPort (mDP). Последовательное подключение USB-C to USB-C поддерживается на некоторых мониторах Dell. Дополнительные сведения о поддержке технологии Multi-Stream Transport (MST) см. в руководстве пользователя монитора Dell. Кабели, адаптеры или преобразователи различных форм-факторов, например USB-C to DisplayPort, USB-C to HDMI, DisplayPort to HDMI и т. д., не поддерживают последовательное подключение.

ПРИМЕЧАНИЕ. Максимально допустимое разрешение в конфигурации цепочки может оказывать влияние на системную поддержку спецификаций HBR2/HBR3.
Более подробную информацию о системных моделях, поддерживающих HBR3, можно найти в следующей статье. Системы Dell с поддержкой спецификаций HBR3
Причина

Как последовательно подключить два монитора с помощью MST DisplayPort

Чтобы подключить компьютер к нескольким мониторам с помощью MST DisplayPort, выполните следующие действия.

  1. Убедитесь, что видеокарта компьютера поддерживает MST DisplayPort 1.2.
  2. Подключите компьютер к входу DisplayPort In на первом мониторе.
  3. Подключите выход DisplayPort на первом мониторе к входу DisplayPort на втором мониторе (рис. 2).
    Для последовательного подключения более двух мониторов выполните аналогичную последовательность: Первый монитор подключается ко второму, второй монитор подключается к третьему и т. д.
  4. Включите DisplayPort 1.2 на мониторе с помощью экранного меню.
    Подробнее см. в руководстве пользователя монитора.
  5. Убедитесь, что на последнем мониторе в цепочке отключен режим DisplayPort 1. 2.

Рис. 2. Последовательное подключение 2 мониторов с помощью MST DisplayPort 1.2



ПРИМЕЧАНИЕ. Используйте кабели DisplayPort, входящие в комплект поставки монитора. Использование несовместимого кабеля DisplayPort может привести к неправильной работе мониторов.


Разрешение

Часто задаваемые вопросы

Так как графический процессор может выводиться только определенное количество пикселей, количество мониторов, которые можно подключить друг к другу, ограничено. Заданное ограничение зависит от разрешения, времени и частоты обновления подключенных мониторов. Некоторые основные параметры конфигурации приведены в таблице ниже.

Разрешение дисплея
Максимальное количество мониторов
1680 x 1050 5.
1920 x 1080 4.
2560 x 1600 2.
3840 x 2160 (Ultra HD, 4K)
или
4096 x 2160 (4K x 2K)
1.
Таблица 1. Максимальное количество мониторов, которые можно подключить последовательно с помощью MST DisplayPort 1.2

Можно подключать мониторы с различными разрешениями экрана. Например, один монитор с разрешением 2560 x 1600 можно использовать с двумя мониторами с разрешением 1920 x 1080. Кроме того, последний монитор в соединении может даже иметь устаревший интерфейс DisplayPort 1.1 (только вход DisplayPort), если все остальные мониторы имеют входы и выходы DP 1.2.

В начало

В расширенном режиме необходимо активировать DisplayPort 1. 2 с функцией многопоточной передачи (MST). По умолчанию эта функция отключена на мониторах Dell. После того как вы включили MST, можно установить для дисплеев расширенный режим в Windows. См. статью базы знаний Dell Как настроить несколько мониторов в Microsoft Windows 10.

В начало

Нет, последний монитор в последовательном подключении не обязательно должен поддерживать многопоточную передачу (MST) DisplayPort 1.2.

В начало
Оцените эту статью

Благодарим вас за отзыв.

К сожалению, наша система обратной связи в настоящее время не работает. Повторите попытку позже.

Комментарии не должны содержать следующие специальные символы: ()\

Разъем DP на видеокарте – что это такое:как выглядит и его параметры?

Опубликовано 22.06.2019 автор — 0 комментариев

Hello уважаемый гость! Сегодня обсудим разъем DP на видеокарте – что это за порт, для чего нужен, как выглядит, как работает, особенности и технические характеристики.

Появление и развитие DisplayPort

Стандарт принят Video Electronics Standard Association в 2006 году. Согласно сертификации VESA, за использование этого порта производители аппаратуры не отчисляют роялти – например, в противовес HDMI, где отчисления за каждую единицу электроники составляют от 4 до 15 центов.

Первые компьютеры с этим портом поступили в розничную продажу в 2008 году. Некоторое время «урезанная» версия Mini DP использовалась как стандартная в семействе компьютеров Apple Macintosh. Сегодня он заменен на совместимый Thunderbolt, который предоставляет более широкие возможности. В 2016 году появилась версия DisplayPort 1.4.

Что за разъем DisplayPort и как он работает

Протокол предназначен для соединения видео и аудио аппаратуры и применяется как в компьютерах, так и в домашних кинотеатрах – в первую очередь, для подключения монитора.

В этом интерфейсе впервые реализована пакетная передача данных – как, например, в Ethernet или USB. Эта особенность позволяет не направлять сигнал на конкретное устройство – его можно разделить на несколько потоков, что, в свою очередь, снижает количество контактных площадок и дает возможность расширить пропускную способность без существенных изменений в стандарте.

Недостаток этого порта – КПД 80%, так как из десяти бит два используется для передачи служебной информации. Интерфейс может передавать видео и аудио сигнал, как совместно, так и по отдельности.Перейти на сайтРеализована восьмиканальная передача аудио с качеством 192 кГц 24 бит и видео от 18 до 48 бит. Это позволяет подключать мониторы с расширенным цветовым охватом.

Максимальное разрешение изображения, которое можно передать через этот протокол, составляет 7680 х 4320. При этом частота кадров не более 240 в секунду.

Кабели и переходники

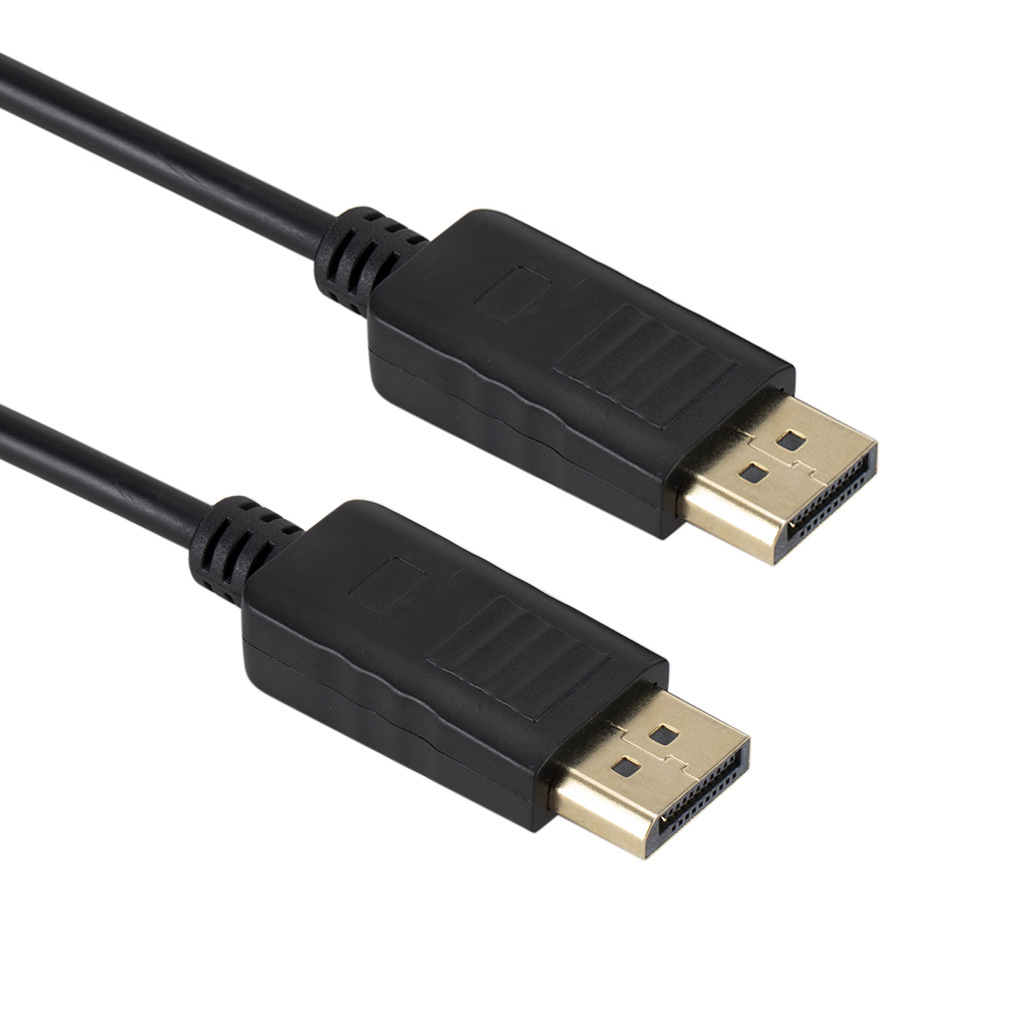

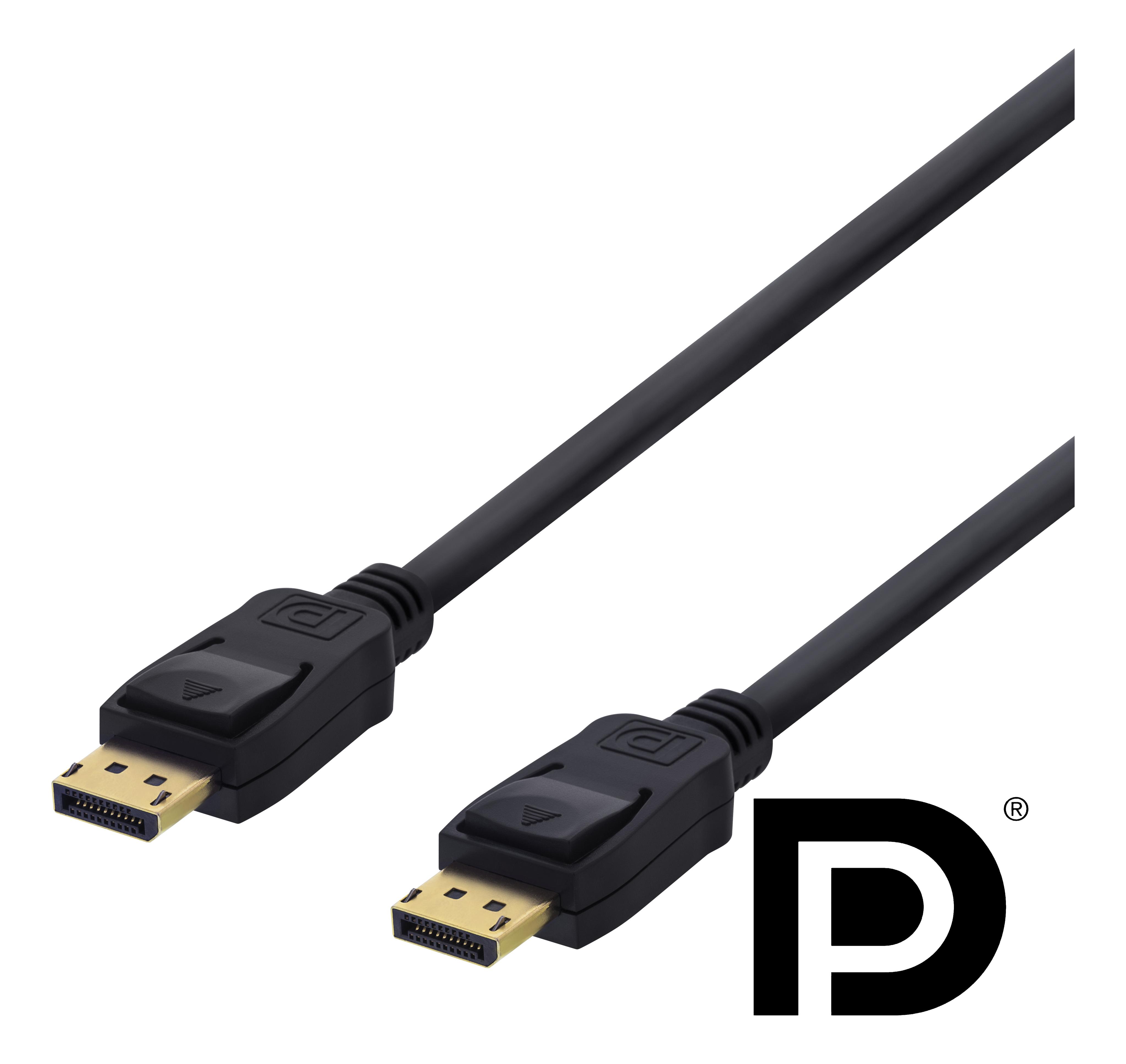

Независимо от сертификации и версии протокола порта, все кабели DisplayPort совместимы с аналогичными разъемами и работают без видимых лагов, что возможно благодаря единой базовой схеме подключения. Разница между ними только в поддерживаемой максимальной скорости передачи данных.

Порт для подключения – металлический штырек с парой защелок, который имеет прямоугольную форму. Двадцати контактное гнездо коннекторов реализовано в виде растянутой буквы «П» – это страхует от подключения несовместимые устройства.

Максимальная длина кабеля без усилителя, который передает сигнал без потерь, составляет 15 метров. К одному порту можно подключить от одного до четырех мониторов – зависит от версии протокола и скорости передачи данных, а также разрешения матриц.

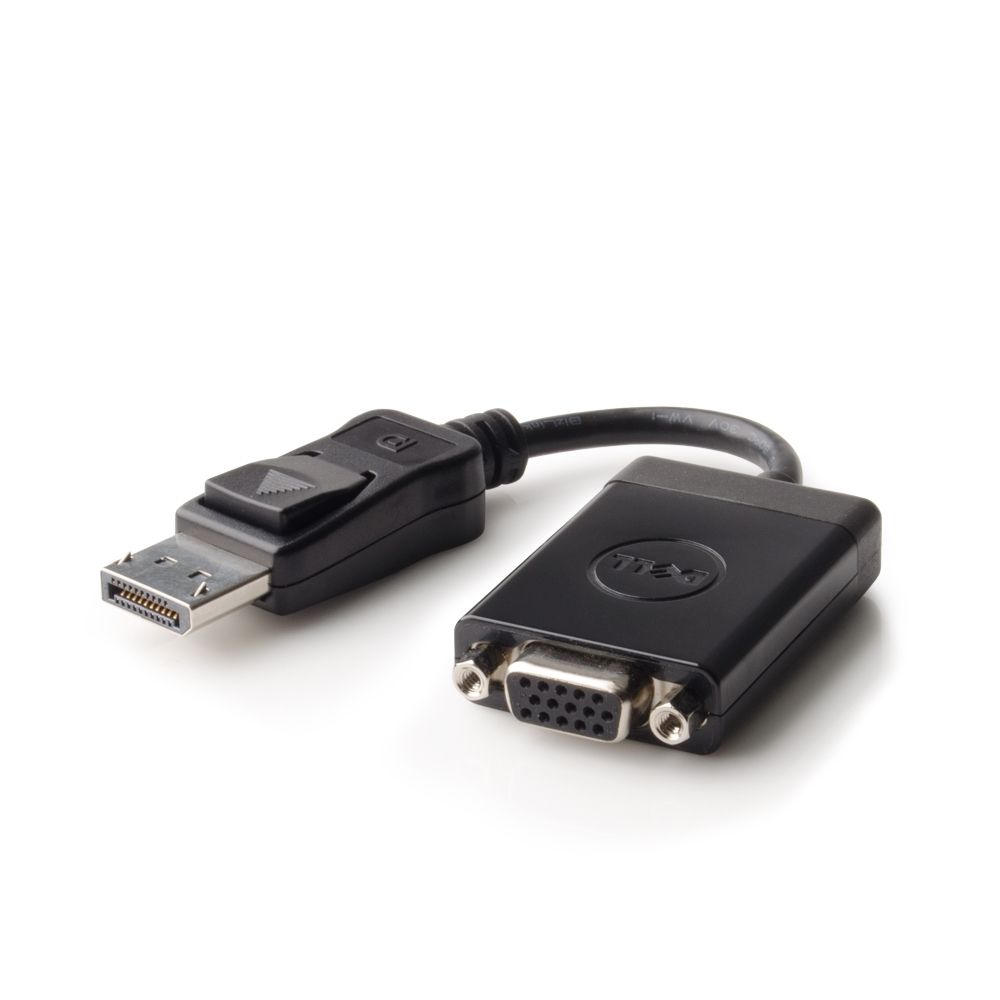

Существуют адаптеры, которые позволяют подключить к этому порту устаревшие модели мониторов. Наибольшую популярность получили переходники с DisplayPort на VGA или HDMI.

Преимущества выхода DisplayPort над другими

По сравнению с VGA или DVI этот стандарт имеет некоторые преимущества:

  • Более надежное шифрование данных;
  • Во время передачи сигнала генерируется меньшее количество помех;
  • Плавное распределение данных между видео и аудио потоками;
  • Большая пропускная способность канала;
  • Несколько видеопотоков через один коннектор;
  • Программная подстройка под качество сигнала и длину кабеля;
  • Удобство эксплуатации – защелка действует эффективнее, чем резьбовые соединения;
  • Возможность передачи сигнала на большие расстояния с использованием альтернативных коммуникаций – например, оптоволокна.

Преимуществом перед HDMI можно считать то, что использование DisplayPort не требует обязательного наличия DRM – аппаратно-программных решений для защиты авторских прав.

Коме того, скорость передачи потока у DP немного выше даже в первой ревизии – 10.8 Гбит/с против 10.2. И, помимо всего прочего, HDMI способен передавать сигнал только на один монитор.

В завершение хочу отметить, что, несмотря на более продвинутые параметры, DisplayPort проиграл конкуренцию HDMI. Используется он преимущественно профессионалами и продвинутыми любителями гейминга.

Да и не так то просто найти, например, видеокарту для ПК среднего сегмента, оборудованную таким портом – выбор графических ускорителей с тем же HDMI, а иногда и сразу с парой таких слотов, гораздо богаче. DP же производители видеокарт внедряют преимущественно на флагманских моделях графических ускорителей.

HDMI применяется почти повсеместно в бытовой видео и аудиоаппаратуре. Вина во многом лежит на самих производителях комплектующих и периферических устройств, которые полагают, что наличия только такого порта вполне достаточно. Возможно, с популяризацией разрешения, видео 8К DisplayPort отвоюет свои позиции, но случится это еще не скоро.

О других портах можно еще почитать в публикации «Разъемы или видео выходы у видеокарт».

Также для вас могут оказаться полезными публикации «Правильный выбор видеокарты по параметрам» и «На что влияет частота графического процессора». Буду признателен всем, кто поделится этим постом в социальных сетях. До завтра!



С уважением, автор блога Андрей Андреев.

Друзья, поддержите блог! Поделитесь статьёй в социальных сетях:

Адаптеры Apple Mini DisplayPort — Служба поддержки Apple (RU)

Эти адаптеры используются для подключения компьютеров Mac, оснащенных портом Mini DisplayPort, Thunderbolt или Thunderbolt 2, к дисплеям, использующим кабели DVI или VGA.

Адаптер Apple Mini DisplayPort/DVI

Адаптер Apple Mini DisplayPort–DVI предназначен для подключения к компьютеру Mac, оснащенному портом Mini DisplayPort , Thunderbolt  или Thunderbolt 2 , дисплея, использующего одноканальный кабель DVI.

Этот адаптер поддерживает разрешения до 1920 x 1200.

Адаптер Apple Mini DisplayPort — двухканальный DVI

Адаптер Apple Mini DisplayPort — VGA

Адаптер Apple Mini DisplayPort–VGA позволяет подключить компьютер Mac, оснащенный портом Mini DisplayPort , Thunderbolt  или Thunderbolt 2 , к дисплею, использующему кабель VGA.

Этот адаптер поддерживает разрешения до 1920 x 1200. Для использования разрешений свыше 1600 x 1200 на дисплеях с высокой частотой обновления может потребоваться понижение частоты обновления.

Поскольку подключение VGA является аналоговым, а не цифровым, содержимое с шифрованием HDCP может не воспроизводиться или воспроизводиться с более низким разрешением.

Дополнительная информация

Кабели DVI, оснащенные дополнительным контактами для аналогового сигнала, несовместимы с полностью цифровым портом DVI на любом из данных адаптеров DVI.

Информация о продуктах, произведенных не компанией Apple, или о независимых веб-сайтах, неподконтрольных и не тестируемых компанией Apple, не носит рекомендательного или одобрительного характера. Компания Apple не несет никакой ответственности за выбор, функциональность и использование веб-сайтов или продукции сторонних производителей. Компания Apple также не несет ответственности за точность или достоверность данных, размещенных на веб-сайтах сторонних производителей.

Обратитесь к поставщику за дополнительной информацией.

Дата публикации:

14 июня 2019 г.

Amazon.com: Кабель имеет значение Кабель DisplayPort — DisplayPort 4K (кабель DP — DP, кабель DisplayPort), 6 футов

При покупке этого кабеля я не знал, что он официально не сертифицирован. На самом деле, я не знал, что действительно существует официальная сертификация, и не знал, что это значит. Я предположил, что это похоже на большинство кабелей HDMI, и что, поскольку сигнал был цифровым, он будет просто работать в соответствии со стандартом, установленным дисплеем.

Этот кабель будет:
— отображать сигнал 1080p с частотой 60 Гц.

Этот кабель может (не проверено мной):
— Отображать сигнал 4k при 60 Гц

Этот кабель не будет:
— Отображать 1440p при 144 Гц … вроде как. (Он будет отображать это, если вы можете загрузить свой компьютер, но иногда он не позволяет вашему компьютеру загружаться, когда он подключен.)

Проблема, с которой я столкнулся с этим кабелем, заключалась в том, что когда он был подключен к моей GTX 980Ti и Монитор Dell S2716DG G-Sync, компьютер не запускается. Ничего такого. На кнопке питания не горит светодиод. Видеокарта не загоралась.Ничего, он был полностью мертв. Я не мог сказать, была ли это проблема с источником питания, проблема с монитором (это был новый монитор) или проблема с видеокартой. Оказывается, проблема в кабеле. Поиск в Google по запросу «ПК не загружается при подключении DisplayPort к EVGA GTX 960» приведет вас к ветке Reddit, в которой говорится: «Это обычная проблема … вам нужно только купить сертифицированный кабель Displayport 1.2, и он волшебным образом работает, подойдет любой известный бренд, например Startech за 30 долларов . .. Если вы также хотите знать, почему, это потому, что большинство кабелей Displayport (даже те, которые входят в комплект поставки мониторов) отправляют обратно сигнал 5 В на 20-м контакте к графическому процессору, что делает вся система мгновенно отключается, в то время как сертифицированный 1.2 — нет ».

Так я узнал, что этот кабель не сертифицирован. На нем нет официального логотипа DisplayPort, который есть у сертифицированных кабелей.

Сделайте себе одолжение и просто приобретите сертифицированный кабель. Вы можете просмотреть список сертифицированных кабелей на сайте displayport dot org. Если он вам нужен для 1080p, я бы все равно не предлагал его, если вы попытаетесь повторно использовать этот кабель позже, и в конечном итоге забудете, что он несовместим с тем, что вы покупаете следующий.

Что я должен использовать для монитора моего ПК?

Какой монитор подходит для вашего компьютера? Перед покупкой необходимо учитывать множество факторов, но наиболее важным из них является доступность портов. Разные порты имеют разные возможности и совместимость, поэтому взгляните на заднюю часть своего ПК, чтобы увидеть, с чем вы работаете.

Если вы хотите подключить к своему игровому компьютеру новый монитор, вы, вероятно, заметите два порта, которые выглядят очень похожими. На выбор будут порты HDMI и DisplayPort, но в чем разница между ними и действительно ли имеет значение, какой из них вы используете?

Ответ, как всегда, «зависит от обстоятельств». Что ты хочешь делать? Например, у вас будут разные потребности в зависимости от того, играете ли вы, редактируете фотографии или просто хотите подключить свой Mac к чему-то, что работает.

Даже если ваш монитор поддерживает оба соединения, он может поддерживать только определенные версии каждого из них, что определяет, какое разрешение, частоту обновления и другие функции он может обрабатывать. Вот что вам нужно знать.


Подключение с помощью HDMI

Давайте начнем с разговора о HDMI, стандарте, с которым вы, вероятно, наиболее знакомы. HDMI чаще всего используется в телевизорах, отправляя видео- и аудиосигналы высокой четкости по одному кабелю для простой и чистой настройки. Было несколько версий HDMI, каждая из которых улучшала предыдущую.На современных мониторах вы найдете любую комбинацию следующих портов:

  • HDMI 1.4: Поддерживает до 4K (4096 на 2160) при 24 Гц, 4K (3840 на 2160) при 30 Гц или 1080p при 120 Гц.

  • HDMI 2.0: Поддерживает до 4K при 60 Гц, и более поздние версии (HDMI 2.0a и 2.0b) включают поддержку HDR

  • HDMI 2.1: Также поддерживает разрешение до 10K при 120 Гц как улучшенный HDR с динамическими метаданными и улучшенным возвратным аудиоканалом (eARC), который позволяет отправлять звук Dolby Atmos и DTS: X с дисплея на приемник.Он также включает в себя переменную частоту обновления (VRR), такую ​​как FreeSync в стандарте, хотя существует множество мониторов HDMI 2.0, которые также поддерживают эту функцию.

Это несколько упрощенное объяснение каждой версии HDMI, так как в каждом стандарте есть другие улучшения функций, но это то, о чем будет заботиться большинство пользователей ПК.

Если вы хотите в полной мере воспользоваться этими характеристиками, вам также понадобится кабель HDMI с подходящей полосой пропускания. Например, если вы используете 4K с частотой 60 Гц с HDR, вам понадобится кабель с маркировкой Premium High Speed ​​или 18 Гбит / с (или лучше).Для 8K при высокой частоте обновления вам может потребоваться еще большая пропускная способность, поэтому проверьте описание и отзывы о любом кабеле, который вы планируете купить.

Кабели с более низкими характеристиками могут по-прежнему работать при определенных обстоятельствах, но могут быть привередливыми, добавляя «снега» к изображению или неправильно направляя объемный звук. Если у вас возникнут проблемы, проверьте кабель — вы можете обнаружить, что он не готов к затуханию.

В дополнение к вышесказанному, все современные порты HDMI должны поддерживать технологию AMD FreeSync, которая устраняет разрывы экрана в играх, согласовывая частоту обновления монитора с выходной частотой кадров вашей видеокарты (с более новыми версиями HDMI, поддерживающими FreeSync с более высокой частотой обновления). Однако аналогичная технология Nvidia G-Sync не всегда работает через HDMI — на многих мониторах используется только DisplayPort.


Подключение с помощью DisplayPort

DisplayPort похож на HDMI, но это разъем более распространенный на ПК, чем на телевизорах. Он по-прежнему поддерживает видео высокой четкости и (во многих случаях) аудио, но его стандарты немного другие. На современных мониторах вы, вероятно, найдете любое из следующего:

  • DisplayPort 1.2: Поддерживает до 4K при 60 Гц, около 1.2a могут также поддерживать AMD FreeSync

  • DisplayPort 1.3: Поддерживает до 4K при 120 Гц или 8K при 30 Гц

  • DisplayPort 1.4: Поддерживает до 8K при 60 Гц и HDR

  • DisplayPort 2.0 (в настоящее время намечено на конец 2020 года): Поддерживает 16K с HDR при 60 Гц и 10K без HDR при 80 Гц

При покупке кабеля DisplayPort я рекомендую выбрать один из списка сертифицированных кабелей DisplayPort, чтобы убедиться, что он работает так, как рекламируется.

Кроме того, DisplayPort имеет несколько других полезных функций. Во-первых, он поддерживает AMD FreeSync и Nvidia G-Sync, поэтому вы можете наслаждаться игрой без разрывов, независимо от того, какую карту вы используете (если, конечно, ваш монитор поддерживает эту технологию).

Вы также можете управлять несколькими мониторами через одно соединение DisplayPort, вместо того, чтобы использовать несколько портов, что удобно. Ноутбуки могут даже отправлять сигналы DisplayPort через порт USB-C. Многие кабели DisplayPort также имеют зажимы, чтобы надежно удерживать их в вашем мониторе, что является одновременно плюсом и минусом, потому что иногда бывает сложно вытащить их!

Дело не только в технических характеристиках, у каждого кабеля есть свое место.Если у вас есть выбор между DisplayPort 1.4 и HDMI 2.0, DisplayPort будет лучшим вариантом. В других случаях, если монитор дает вам выбор только между HDMI 2.0 и DisplayPort 1.2 — как это делает этот дисплей Pixio — HDMI может быть подходящим вариантом для поддержки HDR, если все ваши устройства поддерживают рассматриваемую версию HDMI.

И последняя загвоздка: какой порт вы выберете, зависит как от возможностей вашего монитора, так и от видеокарты. Если вы хотите использовать функции HDMI 2.1, например, вам понадобится монитор с портом HDMI 2.1 и видеокарта с портом HDMI 2.1 — если на одном из них работает HDMI 2.0, вы не сможете воспользоваться этими новыми функциями. Поэтому перед покупкой кабеля проверьте каждое звено в цепи, чтобы выбрать лучшую комбинацию для оптимальной производительности.

Дополнительная литература

Обзоры мониторов

Монитор Best Picks

Что мне использовать для монитора моего ПК?

Какой монитор подходит для вашего компьютера? Перед покупкой необходимо учитывать множество факторов, но наиболее важным из них является доступность портов.Разные порты имеют разные возможности и совместимость, поэтому взгляните на заднюю часть своего ПК, чтобы увидеть, с чем вы работаете.

Если вы хотите подключить к своему игровому компьютеру новый монитор, вы, вероятно, заметите два порта, которые выглядят очень похожими. На выбор будут порты HDMI и DisplayPort, но в чем разница между ними и действительно ли имеет значение, какой из них вы используете?

Ответ, как всегда, «зависит от обстоятельств». Что ты хочешь делать? Например, у вас будут разные потребности в зависимости от того, играете ли вы, редактируете фотографии или просто хотите подключить свой Mac к чему-то, что работает.

Даже если ваш монитор поддерживает оба соединения, он может поддерживать только определенные версии каждого из них, что определяет, какое разрешение, частоту обновления и другие функции он может обрабатывать. Вот что вам нужно знать.


Подключение с помощью HDMI

Давайте начнем с разговора о HDMI, стандарте, с которым вы, вероятно, наиболее знакомы. HDMI чаще всего используется в телевизорах, отправляя видео- и аудиосигналы высокой четкости по одному кабелю для простой и чистой настройки. Было несколько версий HDMI, каждая из которых улучшала предыдущую.На современных мониторах вы найдете любую комбинацию следующих портов:

  • HDMI 1. 4: Поддерживает до 4K (4096 на 2160) при 24 Гц, 4K (3840 на 2160) при 30 Гц или 1080p при 120 Гц.

  • HDMI 2.0: Поддерживает до 4K при 60 Гц, и более поздние версии (HDMI 2.0a и 2.0b) включают поддержку HDR

  • HDMI 2.1: Также поддерживает разрешение до 10K при 120 Гц как улучшенный HDR с динамическими метаданными и улучшенным возвратным аудиоканалом (eARC), который позволяет отправлять звук Dolby Atmos и DTS: X с дисплея на приемник.Он также включает в себя переменную частоту обновления (VRR), такую ​​как FreeSync в стандарте, хотя существует множество мониторов HDMI 2.0, которые также поддерживают эту функцию.

Это несколько упрощенное объяснение каждой версии HDMI, так как в каждом стандарте есть другие улучшения функций, но это то, о чем будет заботиться большинство пользователей ПК.

Если вы хотите в полной мере воспользоваться этими характеристиками, вам также понадобится кабель HDMI с подходящей полосой пропускания. Например, если вы используете 4K с частотой 60 Гц с HDR, вам понадобится кабель с маркировкой Premium High Speed ​​или 18 Гбит / с (или лучше).Для 8K при высокой частоте обновления вам может потребоваться еще большая пропускная способность, поэтому проверьте описание и отзывы о любом кабеле, который вы планируете купить.

Кабели с более низкими характеристиками могут по-прежнему работать при определенных обстоятельствах, но могут быть привередливыми, добавляя «снега» к изображению или неправильно направляя объемный звук. Если у вас возникнут проблемы, проверьте кабель — вы можете обнаружить, что он не готов к затуханию.

В дополнение к вышесказанному, все современные порты HDMI должны поддерживать технологию AMD FreeSync, которая устраняет разрывы экрана в играх, согласовывая частоту обновления монитора с выходной частотой кадров вашей видеокарты (с более новыми версиями HDMI, поддерживающими FreeSync с более высокой частотой обновления).Однако аналогичная технология Nvidia G-Sync не всегда работает через HDMI — на многих мониторах используется только DisplayPort.


Подключение с помощью DisplayPort

DisplayPort похож на HDMI, но это разъем более распространенный на ПК, чем на телевизорах. Он по-прежнему поддерживает видео высокой четкости и (во многих случаях) аудио, но его стандарты немного другие. На современных мониторах вы, вероятно, найдете любое из следующего:

  • DisplayPort 1.2: Поддерживает до 4K при 60 Гц, около 1.2a могут также поддерживать AMD FreeSync

  • DisplayPort 1.3: Поддерживает до 4K при 120 Гц или 8K при 30 Гц

  • DisplayPort 1.4: Поддерживает до 8K при 60 Гц и HDR

  • DisplayPort 2.0 (в настоящее время намечено на конец 2020 года): Поддерживает 16K с HDR при 60 Гц и 10K без HDR при 80 Гц

При покупке кабеля DisplayPort я рекомендую выбрать один из списка сертифицированных кабелей DisplayPort, чтобы убедиться, что он работает так, как рекламируется.

Кроме того, DisplayPort имеет несколько других полезных функций. Во-первых, он поддерживает AMD FreeSync и Nvidia G-Sync, поэтому вы можете наслаждаться игрой без разрывов, независимо от того, какую карту вы используете (если, конечно, ваш монитор поддерживает эту технологию).

Вы также можете управлять несколькими мониторами через одно соединение DisplayPort, вместо того, чтобы использовать несколько портов, что удобно. Ноутбуки могут даже отправлять сигналы DisplayPort через порт USB-C. Многие кабели DisplayPort также имеют зажимы, чтобы надежно удерживать их в вашем мониторе, что является одновременно плюсом и минусом, потому что иногда бывает сложно вытащить их!

Дело не только в технических характеристиках, у каждого кабеля есть свое место.Если у вас есть выбор между DisplayPort 1.4 и HDMI 2.0, DisplayPort будет лучшим вариантом. В других случаях, если монитор дает вам выбор только между HDMI 2.0 и DisplayPort 1.2 — как это делает этот дисплей Pixio — HDMI может быть подходящим вариантом для поддержки HDR, если все ваши устройства поддерживают рассматриваемую версию HDMI.

И последняя загвоздка: какой порт вы выберете, зависит как от возможностей вашего монитора, так и от видеокарты. Если вы хотите использовать функции HDMI 2.1, например, вам понадобится монитор с портом HDMI 2.1 и видеокарта с портом HDMI 2.1 — если на одном из них работает HDMI 2.0, вы не сможете воспользоваться этими новыми функциями. Поэтому перед покупкой кабеля проверьте каждое звено в цепи, чтобы выбрать лучшую комбинацию для оптимальной производительности.

Дополнительная литература

Обзоры мониторов

Монитор Best Picks

Что такое HDR (расширенный динамический диапазон)?

Видео с расширенным динамическим диапазоном (HDR) — одна из важнейших особенностей телевизоров 4K.Он может подтолкнуть видеоконтент к ограничениям (ныне несуществующим), которых стандарты вещания и другие медиа придерживались десятилетиями. Это впечатляет, если смотреть на телевизоры, которые могут с этим справиться, но это также довольно запутанная техническая функция с несколькими вариациями с не очень хорошо известными различиями. Вот почему мы здесь, чтобы объяснить их вам.

Динамический диапазон телевизоров

Контрастность телевизора — это разница между тем, насколько темным и насколько ярким он может быть. Динамический диапазон описывает крайние значения этой разницы и то, сколько деталей может быть показано между ними.2 (невероятно темный), в конечном итоге он может отображать только определенное количество информации в зависимости от принимаемого сигнала.

Многие популярные видеоформаты, включая телевещание и диски Blu-ray, ограничены стандартами, построенными на физических границах, представленных более старыми технологиями. Черный установлен только на такой черный, потому что, как красноречиво написал Кристофер Гест, «черного больше не может быть». Точно так же белый цвет может быть таким ярким только в пределах ограничений технологии отображения. Теперь, с появлением органических светодиодов (OLED) и светодиодной подсветки с локальным затемнением на новых ЖК-панелях, этот диапазон увеличивается. Они могут доходить до крайностей, но видеоформаты не могут воспользоваться этим. В сигнале представлено ограниченное количество информации, и телевизор, способный выйти за эти пределы, все равно должен растягиваться и работать с имеющейся информацией.

Что такое HDR?

Вот где появляется HDR-видео. Оно устраняет ограничения, присущие более старым видеосигналам, и предоставляет информацию о яркости и цвете в гораздо более широком диапазоне. Дисплеи с поддержкой HDR могут считывать эту информацию и показывать изображение, построенное на более широкой цветовой гамме и яркости.Помимо более широкого диапазона, HDR-видео просто содержит больше данных, чтобы описать больше шагов между крайностями. Это означает, что очень яркие объекты и очень темные объекты на одном экране могут отображаться очень яркими и очень темными, если дисплей поддерживает это, со всеми необходимыми промежуточными этапами, описанными в сигнале и не синтезируемыми процессором изображения.

Проще говоря, HDR-контент на HDR-совместимых телевизорах может становиться ярче, темнее и показывать больше оттенков серого между ними (при условии, что у телевизоров есть панели, которые могут становиться достаточно яркими и темными, чтобы отдавать должное сигналу; некоторый бюджет Телевизоры принимают сигналы HDR, но не демонстрируют значительных улучшений по сравнению с сигналами без HDR). Точно так же они могут воспроизводить более глубокие и яркие красные, зеленые и синие оттенки и отображать больше оттенков между ними. Глубокие тени — это не просто черные пустоты; больше деталей видно в темноте, при этом картинка остается очень темной. Яркие кадры — это не просто солнечные яркие снимки; мелкие детали на самых ярких поверхностях остаются четкими. Яркие объекты не просто насыщены; можно увидеть больше оттенков цветов.

Для этого требуется гораздо больше данных, и, как и видео сверхвысокой четкости, Blu-ray не справляется с этим.К счастью, теперь у нас есть Ultra HD Blu-ray, тип диска (отличный от Blu-ray, несмотря на название), который может содержать больше данных и предназначен для хранения видео 4K, HDR-видео и даже объектно-ориентированного объемного звука, например Dolby Atmos. Просто имейте в виду, что вы не можете воспроизвести их на обычных проигрывателях Blu-ray; вам понадобятся специализированные проигрыватели Blu-ray Ultra HD или относительно новая игровая консоль, чтобы играть в них.

Потоковая передача в Интернете также предлагает контент HDR, но для его получения требуется надежное быстрое соединение. К счастью, если ваша пропускная способность достаточно высока для получения видео 4K, она может получить HDR; Рекомендуемые скорости подключения Amazon Video и Netflix для контента 4K составляют соответственно 15 Мбит / с и 25 Мбит / с, независимо от того, находится ли этот контент в HDR или нет.

Что такое цветовая гамма?

Вот где HDR немного запутывает. Широкая цветовая гамма — еще одна особенность высококачественных телевизоров, и она даже менее определена, чем HDR. Он тоже подключен к HDR, но не напрямую. HDR определяет, сколько света должен выдавать телевизор или яркость. Диапазон и значение цвета, определяемые отдельно от света, называются цветностью. Это две отдельные ценности, которые взаимодействуют друг с другом по-разному, но все же различны.

Технически HDR касается только яркости, потому что это и есть динамический диапазон: разница между светлым и темным на экране. Цвет — это совершенно отдельное значение, основанное на абсолютных уровнях красного, зеленого и синего независимо от формата видео. Однако они связаны друг с другом тем, как мы воспринимаем свет, а больший диапазон света означает, что мы воспринимаем больший диапазон цветов. Из-за этого телевизоры с поддержкой HDR часто могут отображать так называемую «широкую цветовую гамму» или диапазон цветов за пределами стандартных значений цвета, используемых в телевещании (называемых Rec.709).

Это не означает, что HDR гарантирует более широкий диапазон цветов или что они будут согласованными.Вот почему мы тестируем каждый телевизор как на контрастность, так и на цвет. Большинство телевизоров сегодня могут достигать значений Rec.709, но это оставляет много цвета, который может видеть глаз, но который эти телевизоры не могут отображать. DCI-P3 — это стандартное цветовое пространство для цифрового кино, и оно намного шире. Rec.2020 — идеальное цветовое пространство для телевизоров 4K, и оно еще шире (и мы еще не видели ни одного потребительского телевизора, который мог бы достичь этого уровня). И вот что интересно: Rec.2020 применяется как к SDR, так и к HDR, потому что HDR напрямую не обращается к уровням цвета.

На приведенной выше диаграмме показан диапазон цветов, который человеческий глаз может определить как дугу, и три цветовых пространства, которые мы упомянули как треугольники.Как видите, каждый из них значительно расширяется по сравнению с предыдущим.

Все это может показаться запутанным, но все сводится к следующему: HDR не гарантирует, что вы получите больше цвета. Многие телевизоры HDR имеют широкую цветовую гамму, но не все. Наши обзоры телевизоров расскажут, поддерживает ли телевизор HDR и как выглядит его полный диапазон цветов.

Типы HDR

HDR не совсем универсален, в настоящее время разделен на два основных формата, и несколько других набирают обороты.

Dolby Vision

Dolby Vision — это собственный формат HDR Dolby.Хотя Dolby требует сертификации для носителей и экранов, чтобы сказать, что они совместимы с Dolby Vision, это не так конкретно и абсолютно, как HDR10. Контент Dolby Vision использует динамические метаданные. Статические метаданные поддерживают определенные уровни яркости любого просматриваемого контента. Динамические метаданные регулируют эти уровни на основе каждой сцены или даже каждого кадра, сохраняя больше деталей между очень яркими или очень темными сценами. Настраивая максимальный и минимальный уровни света, которые телевизор должен выдавать на лету, тот же объем данных, который будет назначен для всего диапазона света, используемого во всем фильме или шоу, может быть установлен для гораздо более конкретных, целевой диапазон.Более темные сцены могут сохранять больше деталей в тенях, а более светлые сцены могут сохранять больше деталей в светлых участках, потому что они не говорят телевизору о готовности показать противоположные крайности, которые даже не проявятся до следующей сцены.

Dolby Vision также использует метаданные, адаптированные к возможностям вашего конкретного дисплея, вместо того, чтобы иметь дело с абсолютными значениями, основанными на том, как было выполнено мастеринг видео. Это означает, что видео Dolby Vision сообщит вашему телевизору, какие уровни освещения и цвета использовать, на основе значений, установленных между производителем телевизора и Dolby, с учетом возможностей вашего конкретного телевизора.Это потенциально может позволить телевизорам отображать больше деталей, чем HDR10, но в конечном итоге это зависит от того, как был обработан контент, и от того, что ваш телевизор может обрабатывать с точки зрения света и цвета. Этот аспект мастеринга важен, потому что Dolby Vision является лицензированным стандартом, а не открытым, как HDR10. Если Dolby Vision доступен в конце видео, это, вероятно, означает, что рабочие процессы Dolby использовались на всем протяжении.

HDR10

HDR10 — это стандарт, продвигаемый UHD Alliance. Это технический стандарт с конкретными, определенными диапазонами и спецификациями, которым должны соответствовать контент и дисплеи, чтобы их можно было использовать.HDR10 использует статические метаданные, согласованные на всех дисплеях. Это означает, что видео HDR10 устанавливает уровни света и цвета в абсолютных значениях, независимо от того, на каком экране оно отображается. Это открытый стандарт, поэтому любой производитель или распространитель контента может свободно использовать его.

HDR10 +

HDR10 + — стандарт, разработанный Samsung. Он основан на HDR10, добавляя динамические метаданные, такие как Dolby Vision. Он не использует индивидуальные метаданные для каждого экрана, но по-прежнему регулирует диапазон света, который он сообщает телевизору для отображения для каждой сцены или кадра.Он потенциально может добавить больше деталей к вашему изображению по сравнению с тем, что показывает HDR10, и, как и HDR10, это открытый стандарт, который не требует лицензирования с очень специфическим производственным процессом.

Hybrid Log-Gamma (HLG)

Hybrid Log-Gamma (HLG) не так распространен, как HDR10 или Dolby Vision, и для него очень мало контента, за исключением некоторых передач BBC и DirecTV, но он может сделать HDR гораздо более широко доступны. Это потому, что он был разработан BBC и японской NHK для предоставления видеоформата, который вещатели могли использовать для отправки HDR (и SDR; HLG имеет обратную совместимость).Технически он гораздо более универсален, потому что вообще не использует метаданные; вместо этого он использует комбинацию гамма-кривой, которую телевизоры используют для расчета яркости для SDR-контента, и логарифмической кривой для расчета гораздо более высоких уровней яркости, которые могут выдавать телевизоры с поддержкой HDR (отсюда и название Hybrid Log-Gamma).

Рекомендовано нашими редакторами

HLG может работать с телевизорами SDR и HDR, потому что он вообще не использует метаданные, сохраняя при этом гораздо более широкий диапазон световых данных.Единственная проблема — усыновление. Он разработан для вещательных компаний, и мы до сих пор не видим много вещателей, показывающих видео 4K по радиоволнам, кабельному или спутниковому телевидению. HLG еще предстоит многое сделать в плане содержания.

Каждый из них может предложить значительные улучшения по сравнению со стандартным динамическим диапазоном, но у них есть свои преимущества и недостатки. С точки зрения принятия, HDR10 и Dolby Vision — единственные важные стандарты, в которых доступно большое количество контента и совместимые телевизоры.Dolby Vision потенциально предлагает лучшее изображение, но он также менее распространен, чем HDR10, потому что это лицензированный стандарт, основанный на рабочем процессе, а не открытый. HDR10 + открыт, но нам нужно, чтобы больше компаний действительно начали его использовать, и чтобы было доступно больше контента. HLG может стать самым универсальным стандартом из-за отсутствия метаданных, но, опять же, нам нужно сначала найти в нем некоторые вещи, на которые стоит обратить внимание.

Что вам нужно для HDR

HDR — это не просто 4K. 4K-телевизор может поддерживать HDR, но это не относится ко всем моделям.Если ваш телевизор не поддерживает HDR, он не будет использовать дополнительную информацию в сигнале, а панель не откалибрована для обработки этой информации, даже если она была правильно прочитана. Даже если телевизор может обрабатывать сигнал, он может не дать особенно лучшего изображения, особенно если это менее дорогой телевизор.

Большинство крупных потоковых сервисов, таких как Amazon, Google Play, iTunes, Netflix, Vudu и YouTube, теперь поддерживают HDR для части своего контента 4K. HDR10 довольно универсален для всех этих сервисов, в то время как у некоторых также есть Dolby Vision или другие форматы.Конечно, есть также диски Blu-ray UHD, которые часто содержат HDR10 или иногда Dolby Vision HDR.

Если ваш телевизор поддерживает HDR, вероятно, у него есть доступ по крайней мере к некоторым потоковым сервисам, поддерживающим HDR. Однако у него может быть не все из них, поэтому вы можете получить отдельный медиа-стример. Amazon Fire TV Cube и Fire TV Stick 4K поддерживают HDR10, HDR10 +, Dolby Vision и HLG. Roku Ultra поддерживает HDR10, Dolby Vision и HLG, а Premiere + поддерживает только HDR10.

PlayStation 5 и Xbox Series X поддерживают HDR10 и Dolby Vision для потоковых приложений, а также для воспроизведения UHD Blu-ray. Конечно, полностью цифровые версии консолей без оптических приводов не могут воспроизводить диски UHD Blu-ray, но они по-прежнему могут транслировать контент 4K HDR.

Стоит ли того HDR?

4K теперь является эффективным стандартом для телевизоров, а HDR — одна из наиболее важных функций, которые следует учитывать при покупке нового. Он по-прежнему не совсем универсален, но и HDR10, и Dolby Vision доказали, что предлагают некоторые убедительные улучшения контрастности и цвета по сравнению со стандартным разрешением, и есть много контента для просмотра с обоими.Если вы хотите перейти на 4K и у вас есть на это бюджет, HDR — это обязательная функция.

Теперь, когда вы знаете все о HDR, обязательно прочитайте 8K, чтобы понять, почему он не так важен, как HDR, по крайней мере, пока.

Получите наши лучшие истории!

Подпишитесь на Что нового сейчас , чтобы каждое утро получать наши главные новости на ваш почтовый ящик.

Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности.Вы можете отказаться от подписки на информационные бюллетени в любое время.

Кабель адаптера Mini DisplayPort — DP, 4 м

Вы должны использовать видеоконвертеры и удлинители только в случае крайней необходимости. Во многих случаях большинство видеоконвертеров и удлинителей не нужны, если вы покупаете правильный кабель.

В следующей таблице указана максимальная длина кабеля для распространенных видеостандартов.

Стандарт видео Максимальная длина
DisplayPort 50 футов.(15,2 м)
HDMI 50 футов (15,2 м)
DVI 50 футов (15,2 м)
VGA 200 футов (71 м)

Примечание: StarTech. com предлагает кабели длиннее, чем указано выше, включая активные кабели, которые обычно включают встроенные усилители активного сигнала, позволяющие использовать более длинные кабели. Активные кабели специально разработаны для превышения рекомендованной максимальной длины и протестированы в соответствии с перечисленными спецификациями (например, максимальное указанное разрешение).

Видеоадаптеры

Видеоадаптеры пассивно адаптируют кабель от одного типа разъема к другому. Видеоадаптеры не меняют тип сигнала и не меняют видеостандарт.

Примеры распространенных применений адаптеров:

  • DVI-I в VGA

  • RCA в BNC

  • От Mini DisplayPort к DisplayPort

  • Муфты (гнездо-гнездо или штекер-штекер)

Примечание: Для удлинения кабеля на небольшое расстояние можно использовать соединитель.Однако каждый используемый ответвитель может привести к потере сигнала, что ухудшает качество сигнала.

Видеоконвертеры

Видеоконвертеры активно обрабатывают и изменяют тип сигнала с одного видеостандарта и преобразуют его в другой стандарт. Обычно они используются для преобразования цифрового сигнала в аналоговый и наоборот, но могут использоваться для преобразования цифрового сигнала в другой стандарт цифрового видео (например, HDMI в DisplayPort).

Видеоконвертеры

работают на небольших расстояниях от источника до места назначения: до 15 футов или 3 метров.

Удлинители видео

Видео расширители преобразуют входной сигнал в более высокое напряжение для передачи на большие расстояния, а затем преобразуют входной сигнал обратно в исходный видеостандарт. Входной и выходной сигнал на видеорасширителе будут совпадать, так как единый видеостандарт поддерживается на всех этапах. Если удлинить кабель с помощью адаптеров или преобразователей, качество сигнала ухудшится.

Примечание: Для получения дополнительной информации об использовании видеоадаптера или конвертера с видеорегистратором см. Следующий FAQ: http: // www.startech.com/faq/video_signal_converters_convert_then_extend.

DisplayPort ™

Что такое DisplayPort ™?

DisplayPort ™ — это универсальная технология подключения, стандартизированная VESA (Ассоциация стандартов видеоэлектроники). Это цифровой интерфейс для передачи видео и аудио сигналов.

В отличие от HDMI, который в основном применяется в телевизионных и мультимедийных устройствах, таких как видеопроекторы, игровые консоли и DVD-плееры, DisplayPort ™ в основном используется в области ИТ-технологий, в системах ПК и дисплеях.

Разъем DisplayPort ™ 1.2 на адаптере Delock Разъем DisplayPort ™ 1.2 на адаптере Delock

Говорят, что DisplayPort ™ предлагает больше высокопроизводительных функций, чем любой другой цифровой интерфейс. Технология разработана для замены старых стандартов, таких как DVI и VGA. Утверждается, что DisplayPort ™ открывает новые возможности в области вычислений, цифровых дисплеев и потребительской электроники, ориентированной на развлечения. Его называют эталоном будущего, который доступен уже сегодня.

История версий DisplayPort ™

ВЕРСИЯ 1.0

Впервые в мае 2006 года спецификация стандарта публикуется VESA.

ВЕРСИЯ 1.1

В апреле 2007 года определена первая окончательная версия. DP 1.1 позволяет передавать данные с двумя различными скоростями передачи данных (HBR и RBR: высокая скорость передачи данных и пониженная скорость передачи данных).Максимальная скорость передачи при использовании всех полос и с кабелем длиной до двух метров составляет 8,64 Гбит / с. Этого достаточно для HDTV и больших дисплеев.

Кодирование с помощью HDCP 1.3 (защита широкополосного цифрового содержимого), а также DPCP (защита содержимого DisplayPort ™) служит в качестве защиты от копирования. В этой версии также запущен Dual-mode DisplayPort ™ (сокращенно DP ++), подробнее об этом читайте далее в разделе Функция DP ++. Первые устройства DisplayPort ™ появятся в продаже в начале 2008 года.

ВЕРСИЯ 1.2

DP 1.2 опубликован в декабре 2009 года. Важным улучшением является увеличение скорости передачи данных до 17,28 Гбит / с при использовании всех четырех линий. Впервые поддерживается разрешение UHD-1 (4K Ultra HD), а также MST (Multi Stream Transport). Теперь можно транслировать несколько видеопотоков независимо друг от друга и подключать несколько дисплеев гирляндной цепочкой — через один разъем DisplayPort ™.

ВЕРСИЯ 1.3

В версии DP, ратифицированной в сентябре 2014 года, скорость передачи данных на полосу еще раз увеличена. Теперь всего можно передавать до 25,92 Гбит / с. Аналогичным образом возможно использование нескольких дисплеев UHD-1 (4K Ultra HD / 3840 x 2160 пикселей) или WQXGA через MST.

Благодаря интеграции субдискретизации цветности 4: 2: 0 обеспечивается поддержка будущих дисплеев UHD-2 (8K / 7680 x 4320 пикселей).Двойной режим (DP ++), первоначально реализованный в 2007 году, модифицирован таким образом, что он подходит для адаптеров HDMI и DVI с разрешением 4K Ultra HD (HDMI 2. 0) и защитой от копирования HDCP 2.2.

ВЕРСИЯ 1.4

В марте 2016 года представлена ​​версия, которая действительно не предлагает увеличенной скорости передачи данных, но имеет некоторые функции, которые были усовершенствованы. Display Stream Compression 1.2 (DSC) обеспечивает степень сжатия потока до трех раз, которая считается «без визуальных потерь»: это означает, что средний зритель в типичных условиях не должен видеть разницы между сжатым и несжатым изображением или видео.

DSC позволяет рендерить UHD-2 (8K / 7680 x 4320 пикселей) и HDR, а также UHD-1 (4K / 3840 x 2160 пикселей) и HDR. Разумеется, дисплеи, не поддерживающие DSC, могут отображать только соответствующие разрешения. Два дополнительных улучшения в DP 1.4 — это прямая коррекция ошибок, уменьшающая ошибки передачи, и расширение аудиоканалов до 32.

КАКАЯ ВЕРСИЯ ПОДДЕРЖИВАЕТ КАКОЕ РАЗРЕШЕНИЕ?
Версия DP Максимальное разрешение
DisplayPort ™ 1. 1 3840 x 2160/30 Гц и 2560 x 1600/60 Гц
DisplayPort ™ 1.2 3840 x 2160/60 Гц
DisplayPort ™ 1.3 5120 x 2880/60 Гц и 7680 x 4320/30 Гц
DisplayPort ™ 1.4 7680 x 4320/60 Гц / 10-битная цветность / HDR и
3840 x 2160/120 Гц / 10-битная цветность / HDR

Система передачи данных на DisplayPort ™

С технической точки зрения DisplayPort ™ имеет одну так называемую основную ссылку, состоящую из четырех полос.Передача данных происходит в одном направлении и в виде пакетов, что делает DisplayPort ™ первым видеоинтерфейсом, работающим по этому принципу.

Потому что, по сравнению с DVI или HDMI, где передача данных происходит непрерывно, DisplayPort ™ использует пакеты данных с фиксированной скоростью — аналогично принципу передачи Ethernet, PCI Express или USB.

Способы передачи при подключении DisplayPort ™

Спецификация Mini DisplayPort ™

Mini DisplayPort ™ — это уменьшенная версия разъема DisplayPort ™, совместимая с ним по электронике. MiniDP был запущен Apple в октябре 2008 года как проприетарная технология. VESA интегрировала Mini DisplayPort ™ в спецификацию DisplayPort ™ в ноябре 2009 года.

«Обычный» штекер DisplayPort ™ в отличие от штекера Mini DisplayPort ™

DisplayPort ™ и USB Type-C ™

В настоящее время мобильные устройства, такие как смартфоны, ноутбуки или планшеты, все чаще оснащаются разъемом USB Type-C ™. Что ж, DisplayPort ™ не является протоколом USB, а технология DisplayPort ™ была разработана для совершенно иных целей, чем технология USB Type-C ™, и обе служат различным целям.Но при разработке интерфейса Type-C ™ особое внимание было уделено умной функции передачи аналогичных сигналов DisplayPort ™. Так был установлен альтернативный режим.

Так называемый альтернативный режим DisplayPort ™ для USB Type-C ™ также стандартизирован VESA. Таким образом, устройства, поддерживающие альтернативный режим DisplayPort ™, также могут передавать сигналы DisplayPort ™ через порт USB Type-C ™. Например, портативный компьютер, поддерживающий альтернативный режим DisplayPort ™, может быть подключен к дисплею DisplayPort ™.В этом случае подходящим инструментом для выбора является, например, переходной штекер USB Type-C ™ к разъему DisplayPort ™.

Более гибкий интерфейс USB Type-C ™ благодаря альтернативному режиму DisplayPort ™

Следует отметить: к сожалению, не все устройства, поддерживающие альтернативный режим DisplayPort ™, отмечены соответствующим образом. Но, как заявляет организация DisplayPort ™, большинство видеоустройств с разъемом USB Type-C ™, доступных в 2016 году, уже оснащены поддержкой альтернативного режима DisplayPort ™.Как правило, все продукты с маркировкой «Видео через USB Type-C ™» его поддерживают.

Элемент MST

Что такое MST?

Начиная с DisplayPort ™ версии 1.2 (декабрь 2009 г.), в дополнение к однопотоковому транспортному режиму (SST) существует второй режим передачи: многопоточный транспортный режим (MST). Теперь можно использовать несколько дисплеев через одно соединение DisplayPort ™. Один из вариантов — дисплеи поддерживают шлейфовое соединение *.Альтернативой является использование концентратора DisplayPort ™ MST, где количество подключенных дисплеев ограничено скоростью передачи данных интерфейса DP.

* Шлейфовое соединение: несколько периферийных устройств (например, дисплеев) подключаются последовательно в виде цепочки. Выход устройства связан с входом следующего устройства.

Дело в пропускной способности

Пропускная способность одного DisplayPort ™ 1.2 подключение ограничено. Таким образом, только ограниченное количество дисплеев с ограниченным диапазоном поддерживаемых разрешений можно подключить и использовать через концентратор MST. Здесь опять же это зависит от разрешения каждого дисплея, времени и частоты обновления.

ДЛЯ КАКОГО РАЗРЕШЕНИЯ НУЖНА КАКАЯ ШИРИНА ПОЛОСЫ?
Разрешение Использование полосы пропускания
1920 x 1080 при 60 Гц 22%
1920 x 1200 при 60 Гц 30%
2560 x 1440 при 60 Гц 35%
2560 x 1600 при 60 Гц 38%
3840 x 2160 при 30 Гц 43%
3840 x 2160 при 60 Гц 95%

Пропускная способность и конфигурация дисплея Пример # 1

Три дисплея с разрешением 2560 x 1440 при 60 Гц каждый подключены к видеокарте через разветвитель MST. Каждому дисплею требуется 35% полосы пропускания. Так в общей сложности им требуется 105%, в результате чего один из дисплеев будет отключен.

35% + 35% + 35% = 105%

Пропускная способность и конфигурация дисплея Пример # 2

Два сплиттера MST связаны с видеокартой. Три дисплея с разрешением 1920 x 1080 при 60 Гц каждый подключены к сплиттеру 1. Каждый дисплей использует 22% полосы пропускания, а вместе взятые они потребляют 66% полосы пропускания сплиттера 1.Также к сплиттеру 2 подключены три дисплея с разным разрешением. В общей сложности им требуется 79% полосы пропускания сплиттера 2. Таким образом, в этом примере обеспечивается подключение шести дисплеев к одной видеокарте с двумя выходами, а также достаточная пропускная способность для отображает.

Через разветвитель 1: 22% + 22% + 22% = 66% — Через разветвитель 2: 35% + 22% + 22% = 79%

На одной видеокарте можно использовать до двух разветвителей MST, если у нее есть два выхода. Опять же, количество поддерживаемых дисплеев зависит от количества каналов отображения на видеокарте. Если количество доступных дисплеев невозможно точно определить, следует связаться с производителем видеокарты. Разделители DisplayPort ™ MST также позволяют использовать все подключенные дисплеи независимо друг от друга в качестве расширенного рабочего стола.

Функция DP ++

1. Совместимость через пассивные адаптеры

Dual-Mode DisplayPort ™ или DisplayPort ™ ++, сокращенно DP ++, обеспечивает совместимость с DVI и HDMI.Таким образом обеспечивается подключение через относительно недорогие адаптеры. Адаптер должен только настроить уровень электрической сигнализации с LVDS на DisplayPort ™ на TMDS на HDMI / DVI. Здесь задействована графическая карта ПК, потому что, когда она идентифицирует подключенное устройство как устройство с интерфейсом DisplayPort ™, сигналы выводятся также в этом формате.

Но если, например, подключен адаптер к HDMI, графическая карта получает указание использовать протокол HDMI. Затем нижестоящий пассивный адаптер (так называемый трансформатор импеданса / переключатель уровня) регулирует различные уровни сигнала и импедансы LVDS или TMDS, которые всегда соответствуют целевому интерфейсу. Однако поддержка DP ++ и соответствующая маркировка устройств не являются обязательными и зависят от производителей.

1 Собственная передача с ПК на дисплей DP 2 Пассивный адаптер регулирует сигнал 3 Активный адаптер преобразует сигнал 1 Собственная передача с ПК на дисплей DP 2 Пассивный адаптер регулирует сигнал 3 Активный адаптер преобразует сигнал

2.В каком случае нужен активный адаптер?

Ограничением DP ++ является его способность передавать только Single-Link DVI (и HDMI) по той простой причине, что в разъеме DisplayPort ™ недостаточно контактов для подключения Dual-Link. Действительно, Dual-Link DVI и аналоговый VGA можно подключить, но в этом случае требуется активный адаптер. По направлению к устройству формирования изображения активный адаптер обозначает себя как цель сигнала (= отображение), а к устройству приема изображений как источник сигнала.

Примеры продуктов DisplayPort ™ от Delock

Адаптер mini DisplayPort ™ 1.2, штекер> DVI, розетка 4K, пассивный

Разъемы:
mini DisplayPort ™ 20-контактный штекер>
Гнездо DVI 24 + 5 с винтовыми гайками
DVI-D (Single Link), VGA без проводов
Разрешение до 3840 x 2160 при 30 Гц (в зависимости от монитора / системы)
Позолоченные разъемы
1 ферритовый сердечник
Длина кабеля : ок.20 см (без разъемов)

Адаптер USB Type-C ™, вилка> DisplayPort ™, розетка

(альтернативный режим DP) 4K 60 Гц

Разъемы:
USB Type-C ™, вилка>
DisplayPort ™ 20-контактное гнездо
DisplayPort ™ 1.2 Характеристики
Разрешение до 4096 x 2160 при 60 Гц (в зависимости от монитора / системы)
Передача аудио- и видеосигналов
Plug & Play
Позолоченные разъемы
1 ферритовый сердечник
Кабель длина: ок.20 см (без разъемов)

Похожие товары
Товар 62726 Адаптер USB Type-C ™, штекер> VGA, розетка
Товар 62728 Адаптер USB Type-C ™, штекер> DVI, розетка
Элемент 62729 Адаптер USB Type-C ™, штекер> HDMI, розетка

Кабель DisplayPort ™> DisplayPort ™ 8K

Разъемы:
DisplayPort ™ 20-контактный штекер>
DisplayPort ™ 20-контактный штекер
DisplayPort ™ 1. 4 спецификации
DisplayPort® DP 8K сертифицировано
Разрешение до 8K Ultra HD (в зависимости от монитора / системы)
Скорость передачи данных до 32,4 Гбит / с
Разъемы позолоченные
Кабель с тройным экранированием
Медный провод
Диаметр кабеля ок. 4,5 мм / Калибр кабеля: 34 AWG
Длина: 1 м (включая разъемы)

Кабель Mini DisplayPort ™> DisplayPort ™ 8K

Ответ:
20-контактный штекер Mini DisplayPort ™>
DisplayPort ™ 20-контактный Stecker
DisplayPort ™ 1.4 спецификации
DisplayPort® DP 8K сертифицировано
Разрешение до 8K Ultra HD (в зависимости от монитора / системы)
Скорость передачи данных до 32,4 Гбит / с
Разъемы позолоченные
Кабель с тройным экранированием
Медный провод
Диаметр кабеля ок. 4,5 мм / Калибр кабеля: 34 AWG
Длина: 1 м (включая разъемы)

Кабель, штекер DisplayPort ™> штекер DisplayPort ™ 4K

Разъемы:
DisplayPort ™ 20-контактный штекер>
DisplayPort ™ 20-контактный штекер
DisplayPort ™ 1. 2 спецификация
Разрешение до 3840 x 2160 при 30 Гц (в зависимости от монитора / системы)
Передача аудио- и видеосигналов
Скорость передачи данных до 21,6 Гбит / с
Позолоченные разъемы
Кабель с тройным экранированием
Диаметр кабеля ок. 7,3 мм / Сечение кабеля: 28 AWG
Медный провод
Длина: прибл. 1 м (включая разъемы)

Также доступны кабели длиной
Арт. 84877 ок. 2 м
Артикул 84878 ок. 3 м
Артикул 84879 ок. 5 мес.

Кабель, штекер Mini DisplayPort ™> штекер Mini DisplayPort ™ 4K

Ответ:
mini DisplayPort ™ 20-контактный штекер>
mini DisplayPort ™ 20-контактный штекер
DisplayPort ™ 1.2 спецификация
Разрешение до 3840 x 2160 при 30 Гц (в зависимости от монитора / системы)
Передача аудио- и видеосигналов
Скорость передачи данных до 21,6 Гбит / с
Позолоченные разъемы
Сетевой экран
Диаметр кабеля ок. 5,5 мм / Сечение кабеля: 32 AWG
Медный провод
Длина: прибл. 1 м (включая разъемы)

Разветвитель 1 вход DisplayPort ™ 1,2> 4 выхода DisplayPort ™ 4K

Разъемы:
Ввод>
1 x DisplayPort ™ 20-контактный штекер
1 разъем 5 В постоянного тока
Выход>
4 x DisplayPort ™, 20-контактное гнездо
DisplayPort ™ 1.2a, спецификация
Активный преобразователь, однопоточный / многопоточный транспортный концентратор (SST / MST)
Разрешение (в зависимости от монитора / системы)
DisplayPort ™ 1.1 или 1.2 Однопоточная передача (SST)>
до 1920 x 1080 при 60 Гц (зеркальное отображение)
DisplayPort ™ 1.2 Многопотоковая передача (MST)>
до 2560 x 1440 при 60 Гц или 3840 x 2160 при 30 Гц (зеркальное отображение / расширенное)
Максимум. 4 x 1920 x 1080 при 60 Гц
Поддерживает HDCP 1.3
Поддерживает Eyefinity / Single Large Surface (SLS)
Форматы аудиовхода: 7.1-канальный с частотой дискретизации до 192 кГц
Длина кабеля: прибл. 30 см (без разъемов)
Размеры (ДхШхВ): прибл. 143 х 67 х 23 мм

Также доступен с mini DisplayPort ™
. Элемент 87693 Разветвитель 1 x mini DisplayPort ™ 1,2 входа> 4 x DisplayPort ™ выход 4K

Разветвитель 1 вход DisplayPort ™ 1.2> 2 выхода HDMI 4K

Разъемы:
Ввод>
1 x DisplayPort ™ 20-контактный штекер
Выход>
2 x HDMI-A, 19-контактный разъем
DisplayPort ™ 1.2a и спецификация High Speed ​​HDMI
Активный преобразователь, однопоточный / многопоточный транспортный концентратор (SST / MST)
Разрешение (в зависимости от монитора / системы)
DisplayPort ™ 1.1 или 1.2 Однопоточная передача (SST)>
до 1920 x 1080 при 60 Гц (зеркальное отображение)
DisplayPort ™ 1.2 Многопотоковая передача (MST)>
до 3840 x 2160 при 30 Гц (зеркальное отображение / расширенное)
Поддерживает HDCP 1.3
Поддерживает Eyefinity / Single Large Surface (SLS)
Форматы аудиовхода: 7.1 канал с частотой дискретизации до 192 кГц
Длина кабеля: прибл. 30 см (без разъемов)
Размеры (ДхШхВ): прибл. 100 х 67 х 23 мм

Также доступен с mini DisplayPort ™
. Пункт 87696 Разветвитель 1 x mini DisplayPort ™ 1.2 вход> 2 x HDMI выход 4K

DisplayPort ™ KVM-переключатель 2> 1 USB и аудио

Разъемы:
Ввод>
2 x DisplayPort ™, розетка (подключение для ПК1 и ПК2)
2 порта USB 2.0 тип B, розетка (подключение для ПК1 и ПК2)
1 x Sub-D 9-контактный разъем RS232 (для конфигурации)
1 x разъем питания постоянного тока
1 стереоразъем 3,5 мм для дополнительного ИК-приемника (опция)
Выход>
1 x DisplayPort ™, розетка (дисплей или ТВ)
1 x гнездо HDMI-A (дисплей или ТВ)
3 x разъема USB 2.0 типа A (клавиатура, мышь, жесткий диск, USB-накопитель и т. Д.)
Гнездо стереоразъема 2 x 3,5 мм (1 динамик, 1 микрофон)
DisplayPort ™ 1.1a спецификация
Разрешение (в зависимости от монитора / системы)
Выход DisplayPort ™> до 2560 x 1440 при 60 Гц / 3840 x 2160 при 30 Гц
Выход HDMI> до 1920 x 1080 при 60 Гц
Выход DisplayPort ™ поддерживает DP ++> до 1920 x 1080 при 60 Гц
2 кнопки переключения со светодиодным индикатором для источника и приемника
Размеры (ДxШxВ): прибл. 257 х 112 х 33 мм

В ТОП

Интерфейс DisplayPort ™ — что такое DisplayPort ™?

DisplayPort ™ — это универсальный стандарт подключения, стандартизированный VESA (Ассоциация стандартов видеоэлектроники).Это цифровой интерфейс для передачи видео и аудио сигналов. В отличие от HDMI, который в основном используется для телевизоров и мультимедийных устройств, таких как проекторы, игровые консоли и DVD-плееры, DisplayPort ™ в основном используется в информационных технологиях, то есть в ПК, ноутбуках, планшетах и ​​мониторах в целом.

Разъем Displayport ™ 1.2 на одном адаптере Delock

DisplayPort ™ должен обладать более высокими характеристиками, чем любой другой цифровой интерфейс.Технология была разработана для замены старых стандартов, таких как DVI и VGA. DisplayPort ™ предназначен для открытия новых возможностей в области компьютерных технологий, цифровых дисплеев и бытовой электроники. Его называют эталоном будущего и он доступен уже сегодня.

История версий DisplayPort ™

Версия 1.0

В мае 2006 г. спецификация стандарта впервые опубликована VESA.

Версия 1.1

Первая окончательная версия определена в апреле 2007 года.DP 1.1 позволяет передавать данные с двумя разными скоростями передачи данных (HBR и RBR: высокая скорость передачи и пониженная скорость передачи). Максимальная скорость передачи по всем полосам с кабелем длиной до двух метров составляет 8,64 Гбит / с, что достаточно для HDTV и больших мониторов.

Защита от копирования обеспечивается за счет шифрования с помощью HDCP 1.3 (защита широкополосного цифрового содержимого) и DPCP (защита содержимого DisplayPort ™). В этой версии также представлен двухрежимный DisplayPort ™ (сокращенно DP ++), подробнее об этом ниже в разделе Функция DP ++.Первые устройства с DisplayPort ™ будут выпущены в начале 2008 года.

Версия 1.2

DP 1.2 будет выпущен в декабре 2009 года. Существенным изменением является увеличение скорости передачи данных до максимального значения 17,28 Гбит / с при использовании четырех каналов. Впервые поддерживается разрешение UHD-1 (4 K Ultra HD) и MST (многопоточный транспорт). Теперь можно передавать несколько независимых видеопотоков и подключать несколько мониторов по принципу гирляндной цепи — через одно соединение DisplayPort ™.

Версия 1.3

В версии, утвержденной в сентябре 2014 года, снова увеличена скорость передачи данных на полосу, теперь можно передавать в сумме до 25,92 Гбит / с. Через MST теперь также можно управлять несколькими дисплеями UHD-1 (4K Ultra HD с 3840 × 2160 пикселей) или WQXGA.

Для поддержки будущих мониторов UHD-2 (8K с 7680 x 4320 пикселей) интегрировано цветное сканирование 4: 2: 0. Двойной режим (DP ++), впервые представленный в 2007 году, модифицирован так, что он подходит для адаптеров HDMI и DVI с разрешением 4K Ultra HD (HDMI ™ 2.0) и защиту от копирования согласно HDCP 2.2.

Версия 1.4

В марте 2016 года выйдет версия, в которой будет показано не дальнейшее увеличение скорости передачи данных, а дальнейшее развитие некоторых функций. Display Stream Compression 1.2 (DSC) обеспечивает до трех раз большую степень сжатия потока без потери зрения: это означает, что средний зритель в типичных условиях не сможет различать сжатое и несжатое изображение или видео.

DSC позволяет воспроизводить UHD-2 (8K с 7680 x 4320 пикселей) и HDR, а также UHD-1 (4K с 3840 x 2160 пикселей) и HDR. Конечно, мониторы, не поддерживающие DSC, могут отображать только соответствующие разрешения. Два других улучшения DP 1.4 — это прямое исправление ошибок, которое снижает количество ошибок передачи, и расширение аудиоканалов до 32.

Какая версия поддерживает какое разрешение?

Версия DP Максимальное разрешение
DisplayPort ™ 1.1 3840 x 2160 при 30 Гц и 2560 x 1600 при 60 Гц
DisplayPort ™ 1.2 3840 x 2160 при 60 Гц
DisplayPort ™ 1.3 5120 x 2880 при 60 Гц и 7680 x 4320 при 30 Гц
DisplayPort ™ 1. 4 4320 при 60 Гц / 10-битная цветность / HDR и
3840 x 2160 при 120 Гц / 10-битная цветность / HDR

Система передачи данных на DisplayPort ™

Технически DisplayPort ™ имеет основное соединение, Main Link, которое состоит из четырех полос.Передача данных идет в одном направлении и происходит пакетами, что делает DisplayPort ™ первым видеоинтерфейсом с этим принципом.
По сравнению с DVI или HDMI, где происходит непрерывная передача данных, DisplayPort ™ использует пакеты данных с фиксированной скоростью — сравнимо с принципом передачи с Ethernet, PCI Express или USB.
Пути передачи для подключения DisplayPort ™

Спецификация Mini DisplayPort ™

Mini DisplayPort ™ — это уменьшенная версия разъема DisplayPort ™, электрически совместимая с ним.Apple представила MiniDP в октябре 2008 года как собственную технологию. В ноябре 2009 года VESA включила Mini DisplayPort ™ в спецификацию DisplayPort ™.

Разъем DisplayPort ™ по сравнению с разъемом Mini DisplayPort ™

DisplayPort ™ и USB Type-C ™

Мобильные устройства, такие как смартфоны, ноутбуки или планшеты, все больше и больше оснащены разъемом USB Type-C ™. Теперь DisplayPort ™ не является протоколом USB; Каждая из технологий DisplayPort ™ и USB Type-C ™ предназначена для совершенно разных целей.Однако при разработке интерфейса USB Type-C ™ упор был сделан на интеллектуальную функцию, которая также позволяет передавать сигналы DisplayPort ™. Таким образом, был интегрирован альтернативный режим.

Так называемый альтернативный режим DisplayPort ™ для USB Type-C ™ также стандартизирован VESA. Устройства, поддерживающие альтернативный режим DisplayPort ™, также могут передавать сигналы через порт USB Type-C ™. Например, ноутбук с поддержкой альтернативного режима DisplayPort ™ можно подключить к монитору DisplayPort ™. В этом случае лучшим вариантом будет переходник с разъемом USB Type-C ™ на разъем DisplayPort ™.

Больше гибкости с интерфейсом USB Type-C ™ благодаря альтернативному режиму DisplayPort ™

Обратите внимание, что не все устройства, поддерживающие альтернативный режим DisplayPort ™, отмечены соответствующим образом. По данным организации DisplayPort ™, к 2016 году большинство видеоустройств на рынке с подключением USB Type-C ™ также будут поддерживать альтернативный режим DisplayPort ™. Обычно это можно найти на всех продуктах, отмеченных видео через USB Type-C ™.

Функция MST

Что такое MST?

Начиная с DisplayPort ™ версии 1.2 (декабрь 2009 г.), в дополнение к однопотоковому режиму передачи (SST) будет введен второй режим передачи, многопоточный транспортный режим (MST). Теперь несколько мониторов можно использовать через одно соединение DisplayPort ™. Одна из возможностей состоит в том, что мониторы поддерживают шлейфовое соединение *. В качестве альтернативы можно использовать концентратор DisplayPort ™ MST, где количество подключенных мониторов ограничено скоростью передачи данных интерфейса DP.
* Гирляндное соединение (= «гирляндное соединение»): несколько периферийных устройств (например, «гирляндное соединение»).грамм. мониторы) соединены последовательно на линии передачи данных в виде цепочки. Выход одного устройства соединен со входом следующего устройства.

Дело в пропускной способности

Конечно, пропускная способность одного подключения DisplayPort ™ 1.2 также ограничена. Это ограничивает количество экранов и поддерживаемых разрешений, которые можно подключать и использовать через концентратор MST. Здесь снова это зависит от соответствующего разрешения монитора, времени и частоты обновления.
Какому разрешению нужна какая полоса пропускания?

Разрешение Пропускная способность — использование

1920 x 1080 при 60 Гц — 22%
1920 x 1200 при 60 Гц — 30%
2560 x 1440 при 60 Гц — 35%
2560 x 1600 при 60 Гц — 38%
3840 x 2160 при 30 Гц — 43%
3840 x 2160 при 60 Гц — 95%

Пропускная способность и конфигурация монитора — Пример 1

Три монитора с разрешением 2560 x 1440 при 60 Гц каждый подключены к видеокарте через разветвитель MST.Каждый монитор потребляет 35% полосы пропускания. Всего им нужно 105%, а это значит, что один из мониторов отключен.
35% + 35% + 35% = 105%

Пропускная способность и конфигурация монитора — Пример 2

К видеокарте подключены два сплиттера MST. К сплиттеру 1 подключены три монитора с разрешением 1920 x 1080 при 60 Гц каждый. Для каждого монитора требуется 22% полосы пропускания, что в сумме составляет 66% от пропускной способности сплиттера 1. К Splitter 2 также подключены три монитора с разным разрешением, которые используют 79% полосы пропускания Splitter 2.В этом примере гарантируется подключение шести мониторов к видеокарте с двумя выходами и достаточное количество мониторов с пропускной способностью.

Через разветвитель 1: 22% + 22% + 22% = 66% — Через разветвитель 2: 35% + 22% + 22% = 79%

На одной видеокарте можно использовать до двух разветвителей MST, если она имеет два выхода. В этом случае количество поддерживаемых мониторов зависит от количества строк дисплея на карте. Если количество доступных строк дисплея неясно, следует связаться с производителем видеокарты. Разветвители DisplayPort ™ с MST также позволяют всем подключенным мониторам работать независимо в качестве расширенного рабочего стола.

Функция DP ++

Совместимость через пассивные адаптеры

Двухрежимный DisplayPort ™ или DisplayPort ++ ™, сокращенно DP ++, обеспечивает совместимость с DVI и HDMI. Подключение стало возможным благодаря сравнительно недорогим адаптерам, которым нужно только адаптировать уровень электрических сигналов: от LVDS на DisplayPort ™ до TMDS на HDMI / DVI. Здесь задействована видеокарта ПК, потому что, как только она распознает, что подключенное устройство является устройством с интерфейсом DisplayPort ™, сигналы также выводятся в этом формате.

Однако, если, например, подключен адаптер к HDMI, графическая карта получает сигнал об использовании протокола HDMI. В последующем пассивном адаптере (так называемый преобразователь импеданса / переключатель уровня / преобразователь уровня) затем регулируются различные уровни сигналов и импедансы уровней сигнализации LVDS и TMDS; в каждом случае соответствует целевому интерфейсу. Поддержка DP ++ и соответствующей маркировки на устройствах не является обязательной и зависит от производителя.


1 Исходная передача с ПК на монитор DP 2 Пассивный адаптер соответствует сигналу 3 Активный адаптер преобразует сигнал

Когда нужен активный адаптер?

Одним из ограничений DP ++ является то, что он может передавать только одноканальный DVI (и HDMI), поскольку количество контактов в разъеме DisplayPort ™ слишком мало для двухканальных подключений.Можно подключить Dual-Link DVI и аналоговый VGA, но потребуется активный адаптер. Активные адаптеры действуют как приемник сигнала (монитор) для устройства формирования изображения и как источник сигнала для устройства приема изображения.

Примеры продуктов DisplayPort ™ от Delock

Delock Adapter mini DisplayPort 1.2 Plug> Разъем DVI 4K

Подключений:

  • mini DisplayPort ™ 20-контактная вилка> DVI 24 + 5 розетка с гайками
  • DVI-D (Single Link), VGA без проводного подключения
  • Разрешение до 3840 x 2160 при 30 Гц (в зависимости от монитора / системы)
  • Контакты с позолотой
  • 1 ферритовый сердечник
  • Длина кабеля: прибл. 20 см (без соединений)

Кабель DisplayPort ™> DisplayPort ™ 8K

Подключений:

  • 20-контактный разъем DisplayPort ™> 20-контактный разъем DisplayPort ™
  • DisplayPort ™ 1.4 Технические характеристики
  • Сертификация DisplayPort® DP 8K
  • Разрешение до 8K Ultra HD (в зависимости от монитора / системы)
  • Скорость передачи данных до 32,4 Гбит / с
  • контакты позолоченные
  • Кабель с тройным экранированием
  • медная линия
  • Ø кабеля прибл.4,5 мм / сечение провода: 34 AWG
  • Длина: 1 м (включая соединения)

Кабель Mini DisplayPort ™> DisplayPort ™ 8K

Подключений:

  • 20-контактный разъем Mini DisplayPort ™> 20-контактный разъем DisplayPort ™
  • DisplayPort ™ 1.4 Технические характеристики
  • Сертификация DisplayPort® DP 8K
  • Разрешение до 8K Ultra HD (в зависимости от монитора / системы)
  • Скорость передачи данных до 32,4 Гбит / с
  • контакты позолоченные
  • Кабель с тройным экранированием
  • медная линия
  • Ø кабеля прибл. 4,5 мм / сечение провода: 34 AWG

Кабель Mini DisplayPort ™ Plug> Mini DisplayPort ™ Plug 4K

Подключений:

  • 20-контактный разъем mini DisplayPort ™> 20-контактный разъем mini DisplayPort ™
  • DisplayPort ™ 1.2 Технические характеристики
  • Разрешение до 3840 x 2160 при 30 Гц (в зависимости от монитора / системы)
  • Скорость передачи данных до 21,6 Гбит / с
  • Контакты с позолотой
  • экранирующая оплетка
  • Ø кабеля прибл.5,5 мм / Сечение провода: 32 AWG
  • медная линия

Разветвитель 1 вход DisplayPort ™ 1,2> 4 выхода DisplayPort ™ 4K

Подключений:

  • Вход>
    1 20-контактный разъем DisplayPort ™
    1 разъем постоянного тока 5 В
  • Выход> 4 x 20-контактный разъем DisplayPort ™
  • DisplayPort ™ 1.2a Технические характеристики
  • Активный преобразователь, однопоточный / многопоточный транспортный концентратор (SST / MST)
  • Разрешение (в зависимости от монитора / системы)
  • DisplayPort ™ 1. 1 или 1.2 Однопоточная передача (SST)> до 1920 x 1080 при 60 Гц (зеркальное отображение)
  • DisplayPort ™ 1.2 Многопотоковая передача (MST)> до 2560 x 1440 при 60 Гц или 3840 x 2160 при 30 Гц (зеркальное отображение / расширенное) макс. 4 x 1920 x 1080 при 60 Гц
  • поддерживает HDCP 1.3
  • поддерживает Eyefinity / Single Large Surface (SLS)
  • Форматы аудиовхода: 7.1-канальный с частотой дискретизации до 192 кГц
  • Длина кабеля: прибл. 30 см (без соединений)
  • Размеры (ДхШхВ): прибл.143 х 67 х 23 мм

Разветвитель 1 вход DisplayPort ™ 1.2> 2 выхода HDMI 4K

Подключений:

  • Вход> 1 20-контактный разъем Displayport
  • Выход> 2 x HDMI-A, 19-контактный разъем
  • DisplayPort ™ 1.2a и высокоскоростной HDMI, спецификация
  • Активный преобразователь, однопоточный / многопоточный транспортный концентратор (SST / MST)
  • Разрешение (в зависимости от монитора / системы)
  • DisplayPort ™ 1. 1 или 1.2 Однопоточная передача (SST)> до 1920 x 1080 при 60 Гц (зеркальное отображение)
  • DisplayPort ™ 1.2 Многопоточная передача (MST)> до 3840 x 2160 при 30 Гц (зеркальное отображение / расширенное)
  • Поддерживает 3D-дисплеи
  • поддерживает HDCP 1.3
  • поддерживает Eyefinity / Single Large Surface (SLS)
  • Форматы аудиовхода: 7.1-канальный с частотой дискретизации до 192 кГц
  • Длина кабеля: прибл. 30 см (без соединений)
  • Размеры (ДхШхВ): прибл. 100 х 67 х 23 мм

DisplayPort ™ KVM-переключатель 2> 1 USB и аудио

Подключений:

  • Вход>
    2 разъема DisplayPort ™ (подключение для ПК1 и ПК2)
    2 разъема USB 2.0 разъемы типа B (подключение для ПК1 и ПК2)
    1 9-контактный разъем Sub-D RS232 (для управления)
    1 разъем для подключения постоянного тока
    1 разъем 3,5 мм для дополнительного ИК-приемника (опционально)
  • Выход>
    1 разъем DisplayPort ™ (монитор или телевизор)
    1 разъем HDMI-A (монитор или телевизор)
    3 разъема USB 2. 0 типа A (клавиатура, мышь, жесткий диск, USB-накопитель и т. Д.)
    2 разъема Гнездо 3,5 мм (1 громкоговоритель, 1 микрофон)
  • DisplayPort ™ 1.1a Технические характеристики
  • Разрешения (в зависимости от монитора / системы)
    Выход DisplayPort ™> до 2560 x 1440 при 60 Гц / 3840 x 2160 при 30 Гц
    Выход HDMI> до 1920 x 1080 при 60 Гц
    Выход DisplayPort ™ Совместимость с DP ++> до 1920 x 1080 при 60 Гц
  • 2 кнопки переключения со светодиодными индикаторами для источника и назначения
  • Размеры (ДхШхВ): прибл.257 x 112 x 33 мм
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
