Первый мультиплекс (РТРС-1)
Запущен в 2011 году. 10 федеральных каналов.
В Москве РТРС-1 вещает на 546 частоте, в других регионах частота может быть другая. Уточнить можно на карте покрытия вещания
Телеканал | Частота, МГц |
Первый канал | 546 |
Радио России | 546 |
Матч-ТВ | 546 |
Россия-1 | 546 |
5 канал (Петербург) | 546 |
Маяк | 546 |
Россия 24 | 546 |
Карусель | 546 |
ОТР | |
ТВЦ (ТВ Центр) | 546 |
Вести FM | 546 |
Россия К (Культура) | 546 |
НТВ | 546 |
Второй мультиплекс (РТРС-2)
Добавлен недавно, доступен еще(на 21.09.2019) не во всех регионах, но постепенно внедряется. График подключения.
Телеканал | Частота, МГц |
Спас | 498 |
ТНТ | 498 |
СТС | 498 |
Домашний | 498 |
Мир | 498 |
Пятница! | 498 |
Звезда | 498 |
ТВ3 | 498 |
РЕН ТВ | 498 |
Муз-ТВ | 498 |
Третий мультиплекс (РТРС-3)
Работает в тестовом режиме в Москве и подмосковье. Около 40 каналов. Вещает на частоте 578.
Телеканал | Частота, МГц | Время вещания, ч/нед |
Спорт 1 | 578 | Круглосуточно |
Спорт 2 | 578 | 00:00-06:00 (42) |
Бойцовский клуб | 578 | 06:00-12:00 (42) |
Моя планета | 578 | 12:00-18:00 (42) |
Наука 2.0 | 578 | 18:00-00:00 (42) |
Русский роман | 578 | 00:00-05:00 (35) |
Русский бестселлер | 578 | 05:00-10:00 (35) |
Русский детектив | 578 | 10:00-15:00 (35) |
История | 578 | 15:00-20:00 (35) |
Мульт | 578 | 20:00-00:00 (35) |
Сарафан | 578 | 00:00-12:00 (84) |
Страна | 578 | 12:00-00:00 (84) |
Живая планета | 578 | 00:00-06:00 (42) |
IQ HD (качество SD) | 578 | 06:00-09:00 (21) |
24 Док | 578 | 09:00-12:00 (21) |
Техно 24 | 578 | 12:00-15:00 (21) |
Мама | 578 | 15:00-18:00 (21) |
НСТ | 578 | 18:00-21:00 (21) |
Парк развлечений | 578 | 21:00-00:00 (21) |
Москва. Доверие | 578 | 00:00-12:00 (84) |
Euronews | 578 | 12:00-00:00 (84) |
Музыка Первого | 578 | 08:30-01:30 (119) |
Дом кино | 578 | 01:30-02:30 (7) |
Время | 578 | 02:30-04:30 (14) |
Телекафе | 578 | 04:30-06:30 (14) |
Бобёр | 578 | 06:30-08:30 (14) |
365 дней ТВ | 578 | 00:00-02:00 (14) |
ТНТ-Comedy | 578 | 02:00-04:00 (14) |
Много ТВ | 578 | 04:00-06:00 (14) |
HD Life (качество SD) | 578 | 06:00-08:00 (14) |
STV | 578 | 08:00-10:00 (14) |
Индия ТВ | 578 | 10:00-12:00 (14) |
Боец | 578 | 12:00-14:00 (14) |
Комедия ТВ | 578 | 14:00-16:00 (14) |
Ля-минор | 578 | 16:00-18:00 (14) |
Мужское кино | 578 | 18:00-20:00 (14) |
Кухня ТВ | 578 | 20:00-22:00 (14) |
Авто Плюс | 578 | 22:00-00:00 (14) |
LifeNews | 578 | Круглосуточно |
Наш футбол | 578 | Заблокирован |
Частоты цифровых каналов DVB-T2
ТВК | Частота, МГц |
21 | 474 |
22 | 482 |
23 | 490 |
24 | 498 |
25 | 506 |
26 | 514 |
27 | 522 |
28 | 530 |
29 | 538 |
30 | 546 |
31 | 554 |
32 | 562 |
33 | 570 |
34 | 578 |
35 | 586 |
36 | 594 |
37 | 602 |
38 | 610 |
39 | 618 |
40 | 626 |
41 | 634 |
42 | 642 |
43 | 650 |
44 | 658 |
45 | 666 |
46 | 674 |
47 | 682 |
48 | 690 |
49 | 698 |
50 | 706 |
51 | 714 |
52 | 722 |
53 | 730 |
54 | 738 |
55 | 746 |
56 | 754 |
57 | 762 |
58 | 770 |
59 | 778 |
60 | 786 |
61 | 794 |
62 | 802 |
63 | 810 |
64 | 818 |
65 | 826 |
66 | 834 |
67 | 842 |
68 | 850 |
69 | 858 |
Список частот цифрового ТВ для настройки телевизоров и приставок
№ | частота, кHz | Модуляция | Символьная скорость, MS/s |
1 | 386000 (СК30) | 256 QAM | 6750 |
2 | 394000 (СК31) | 256 QAM | 6750 |
3 | 402000 (СК32) | 256 QAM | 6750 |
4 | 410000 (СК33) | 256 QAM | 6750 |
5 | 418000 (СК34) | 256 QAM | 6750 |
6 | 426000 (СК35) | 256 QAM | 6750 |
7 | 434000 (СК36) | 256 QAM | 6750 |
8 | 442000 (СК37) | 256 QAM | 6750 |
9 | 554000 (31ТВК) | 256 QAM | 6750 |
10 | 546000 (30ТВК) | 256 QAM | 6750 |
11 | 562000 (32ТВК) | 256 QAM | 6750 |
12 | 570000 (33ТВК) | 256 QAM | 6750 |
13 | 578000 (34ТВК) | 256 QAM | 6750 |
14 | 610000 (38ТВК) | 256 QAM | 6750 |
15 | 618000 (39ТВК) | 256 QAM | 6750 |
16 | 634000 (41ТВК) | 256 QAM | 6750 |
17 | 642000 (42ТВК) | 256 QAM | 6750 |
Понравилась статья? Поделиться с друзьями:
Каналы DVB-T2 | Бесплатное цифровое ТВ в Москве и МО
В настоящее время в Москве и Московской области ведутся активные работы по строительству сети цифрового эфирного телевидения DVB-T2. По окончании строительства и запуска телевизионного вещания со всех ретрансляторов, вся территория Москвы и области будет покрыта устойчивым сигналом цифрового эфирного телевидения, что даст возможность приёма как минимум 20-ти общедоступных российских телеканалов даже в самых отдалённых районах Московской области. Уже сейчас телецентр Останкино транслирует на всей территории Москвы и Московской области в отличном цифровом качестве 20 общедоступных российских телеканалов и 10 в тестовом режиме.1 августа 2017 года с Останкинской телебашни организовано тестовое вещание телеканала сверхвысокой чёткости (UltraHD 4K) в стандарте DVB-T2. В эфире канала транслируется семь с половиной часов специально подготовленного контента. Мощность ТВ передатчика составляет 300 Вт. Сигнал в стандарте Ultra HD транслируется отдельно от мультиплексов на 58 телевизионном канале (770 МГц). Принять его может любой житель Москвы и ближайшего Подмосковья (в радиусе до 30 км от Останкинской телебашни) при наличии телевизора с поддержкой UHDTV/DVB-T2/HEVC.
Что касаемо аналогового ТВ, то в соответствии с указом Президента РФ от 24 июня 2009 года №715, государственная поддержка его полностью прекращена 15 апреля 2019 года, вещание не осуществляется за исключением тех телеканалов, которые не вошли в состав цифрового эфира.
Чтобы подключить цифровое эфирное телевидение в Москве и Московской области, необходимо установить телевизионную антенну и подключить приставку в случае, если в Вашем телевизоре отсутствует встроенный тюнер Т2. Подробнее о подключении смотрите здесь.
Просим обратить внимание, что мы являемся монтажной компанией, никаким образом не относимся к поставщику услуги и не несём ответственности за работу цифрового телевизионного вещания.
Цифровые каналы DVB-T2. таблица каналов и их частоты
15 января 2015 года с 00-00 МСК Было прекращено вещание цифровых каналов в формате DVB-T
В настоящее время возможен прием каналов в формате DVB-T2 на соответствующем оборудовании. Для этого необходима настройка каналов на телевизоре или цифровом приёмнике.Так же вы можете вызвать мастера для настройки телевизора
В таблице приведены цифровые каналы, транслируемые в настоящее время в Москве.
№ | 1й Мультиплекс / 30ch / 546MHz |
---|---|
1 | Первый канал |
2 | Россия 1 |
3 | Матч-ТВ |
4 | НТВ |
5 | Пятный Канал |
6 | Россия-К |
7 | Россия-24 |
8 | Карусель |
9 | ОТР |
10 | ТВ Центр |
№ | 2й Мультиплекс / 24ch / 498MHz |
11 | РЕН ТВ |
12 | СПАС |
13 | СТС |
14 | Домашний |
15 | ТВ-3 |
16 | Пятница! |
17 | Звезда |
18 | МИР |
19 | ТНТ |
20 | Муз-ТВ |
№ | 3й Мультиплекс / 34ch / 578MHz |
21 | Матч! Арена |
22 | Матч! Игра (00:00—06:00) Матч! Боец (06:00—12:00) Моя планета (12:00—18:00) Наука 2.0 (18:00—00:00) |
23 | Русский роман (00:00—05:00) Русский бестселлер (05:00—10:00) Русский детектив (10:00—15:00) История (15:00—20:00) Мульт (20:00—00:00) |
24 | Сарафан (00:00—12:00) Страна (12:00—00:00) |
25 | Живая планета (00:00—06:00) IQ HD (в SD-качестве) (06:00—09:00) 24 Док (09:00—12:00) Техно 24 (12:00—15:00) Мама (15:00—18:00) Настоящее страшное телевидение (18:00—21:00) Парк развлечений (21:00—00:00) |
26 | Москва. Доверие (00:00—12:00) Euronews (12:00—00:00) |
27 | Музыка Первого (08:30—01:30) Дом кино (01:30—02:30) Время (02:30—04:30) Телекафе (04:30—06:30) Бобёр (06:30—08:30) |
28 | 365 дней ТВ (00:00—02:00) ТНТ4 (02:00—04:00) Много ТВ (04:00—06:00) HD Life (06:00—08:00) STV (08:00—10:00), Индия ТВ (10:00—12:00) Матч! Боец (12:00—14:00) Комедия ТВ (14:00—16:00) Ля-минор (16:00—18:00) Мужское кино (18:00—20:00) Кухня ТВ (20:00—22:00) Авто Плюс (22:00—00:00) |
29 | LifeNews |
30 | Наш футбол (зашифрован) |
№ | UHD / 58ch / 770MHz |
31 | 4К Ultra HD* |
Телевизионный канал (полоса радиочастот) — Википедия
Советский видеомагнитофон «Электроника ВМ-12» (вверху):1 — кнопки переключателя программ. Каждая кнопка могла быть настроена на любой метровый или дециметровый канал.
Советский чёрно-белый лампово-полупроводниковый телевизор 1980-х годов (внизу):
2 — рукоятка селектора метровых каналов.
3 — переключатель между «метровым» и «дециметровым» селекторами каналов.
4 — рукоятка плавной настройки дециметровых каналов.
Не каждый советский телевизор комплектовался на заводе селектором дециметровых каналов, хотя возможность самостоятельной установки была. Дело в том, что в СССР телепередачи в дециметровом диапазоне велись только в нескольких крупных городах.
Телевизио́нный кана́л — полоса радиочастот в диапазоне метровых и дециметровых волн (МВ и ДМВ), предназначенная для передачи в сетях эфирного, кабельного или мобильного телевидения:
Последнее можно отнести и к спутниковому телевидению. Однако традиционно для него в данном случае используется термин «транспондер», что не совсем точно, так как транспондер — это физическое устройство, а не полоса радиочастот. С другой стороны, диапазоны спутникового телевидения расположены на сверхвысоких частотах, а ширина полосы исчезающе мала по сравнению с абсолютными частотами мультиплексов (транспондеров), которые могут и не иметь стандартных значений границ радиочастот.
Не следует путать радиотехнические средства, обеспечивающие передачу аудиовизуальной информации, с самой этой информацией, которую пользователь может увидеть на экране своего телевизора (новости, концерт, фильм или настроечную таблицу). Собственно полоса радиочастот не является строго телеканалом, наоборот — как аналоговые, так и цифровые стандарты определяют необходимую им ширину радиочастот для одного канала (или мультиплекса), а их границы регламентируются стандартами отдельных стран. Термин телевизионный канал (телеканал, ТВК) продолжает использоваться и в контексте цифрового вещания, так как для границ мультиплексов в большинстве случаев сохранены и полосы и номера ТВК, соответствующие аналоговому телевещанию.
Часть спектра в полосе телевизионного сигнала SECAM-D/K. График относительно несущей изображения. |
Спектр в полосе телевизионного сигнала PAL-I. |

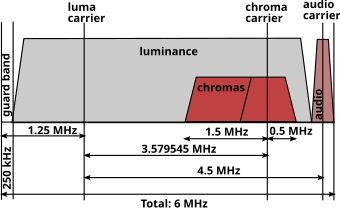

Спектр в полосе телевизионного сигнала NTSC-M. |
Спектр в полосе телевизионного сигнала DVB-T2 на примере эфирного ТВК 53. |
Исторически сложилось, что в разных странах используются разные телевизионные стандарты, отличающиеся принципом кодирования сигнала — аналоговое телевидение и цифровое телевидение. Аналоговые стандарты (см. таблицу) в свою очередь отличаются друг от друга значениями:
- несущих частот изображения и звука,
- ширины полосы радиочастот целого канала и её составляющих — полос яркости, цветности и звука,
- частотных границ каналов и их нумерацией,
- числом строк и полярностью видеосигнала,
- частот кадровой и строчной развёртки,
- а также применяемыми стандартами кодирования цвета (NTSC, PAL, SECAM) и другими техническими особенностями.
Цифровые стандарты наследуют из этого списка ширину полосы радиочастот канала (первоначально аналогового) и вместе с ней границы большей части каналов (зависит от страны), несущей частотой можно условно считать середину данной полосы, что строго говоря не верно, ибо спектр цифрового сигнала сложен из множества отдельных элементов и лишь на графическом изображении выглядит как например аналоговый спектр яркости с центром в середине полосы. Цифровые стандарты разработаны европейской группой DVB, есть и стандарты, созданные силами отдельных стран (США, Япония, Китай и Корея). Остальные страны принимают либо наиболее распространённые DVB-стандарты, либо американские ATSC, либо японские ISDB, китайский стандарт принят только Кубой. Во многих странах уже прекращено аналоговое вещание.
Типичная ширина полосы может составлять 17/10, 5, 6, 7, 8 и 10 МГц, чаще используется ширина в 8 МГц. Значение ширины полосы прямо пропорционально количеству передаваемой в спектре информации, а также влияет на помехоустойчивость.
Абонент принимает аналоговые телевизионные сигналы и (или) цифровые мультиплексы либо через эфир (с помощью индивидуальной или коллективной антенны), либо при посредстве кабельных операторов. Эти операторы могут ретранслировать частотные каналы по своим кабельным сетям, изменив при этом , занимаемые ими в эфире. Такая же ситуация возможна в системах коллективного телеприёма отдельного жилого дома или гостиниц, санаториев и т. д. В разных населённых пунктах один и тот же аналоговый телеканал может передаваться в эфир на разных частотных каналах, например во Владивостоке российский «Первый канал» передаётся на первом метровом канале, в Хабаровске — на третьем, а в посёлке Хор — на девятом, равно как и общероссийские цифровые мультиплексы «РТРС-1» и «РТРС-2» имеют индивидуальную частотную сеть вещания в зависимости от региона страны. В ряде случаев (ввод в строй новых мощностей на телецентре, ремонт телепередающей аппаратуры, изменение контракта между собственником средства массовой информации и передающим телерадиоцентром) вещание может быть продолжено на другом частотном канале.
Некоторые бытовые электронные устройства (например, советские игровые приставки «Видеоспорт-3», «Электроника Экси Видео 01» и др), приставки «Dendy», бытовые видеомагнитофоны, домашние компьютеры 1980-х — начала 1990-х годов («БК», «Микро-80» и др.) могут подключаться к телевизору с помощью антенного коаксиального высокочастотного кабеля. В этих устройствах имеется модулятор высокой частоты одного ТВК, тюнер телевизора может настраивается на его приём ровно также как и на обычный эфирный или кабельный аналоговый частотный канал. Частота канала (номер ТВК), на котором передаётся телевизионный сигнал от устройства к телевизору может быть изменён в настройках этого устройства, чтобы избежать помех, если в населённом пункте уже идут передачи на этой частоте.
Стандарт разложения | Ширины полос радиочастот, МГц | Примечания | |||
---|---|---|---|---|---|
Канал целиком | Только видео | Разнос несущих видео и звука | Остаточная боковая | ||
B | 7 | 5 | 5,5 | 0,75 | вещание сворачивается, только МВ |
D | 8 | 6 | 6,5 | 0,75 | см. таблицу ниже, только МВ |
G | 8 | 5 | 5,5 | 0,75 | вещание сворачивается, только ДМВ |
H | 8 | 5 | 5,5 | 1,25 | вещание сворачивается, только ДМВ |
I | 8 | 5,5 | 5,9996 | 1,25 | вещание свёрнуто |
K | 8 | 6 | 6,5 | 0,75 | см. таблицу ниже, только ДМВ |
K’ (K1) | 8 | 6 | 6,5 | 1,25 | вещание свёрнуто |
L | 8 | 6 | 6,5 | 1,25 | вещание свёрнуто |
M | 6 | 4,2 | 4,5 | 0,75 | вещание практически свёрнуто, только Куба и Бразилия |
N | 6 | 4,2 | 4,5 | 0,75 | Аргентина, Парагвай, Уругвай |
Стандарты полос телевизионных каналов[править | править код]
В России и на постсоветском пространстве[править | править код]
В таблице представлены частотные диапазоны и частотные телевизионные каналы, используемые в России и на постсоветском пространстве, а также в бывших социалистических странах. Этот телевизионный стандарт в целом соответствует стандарту OIRT. Стандарты разложения, применявшиеся в большинстве стран-участниц организации «OIRT» — «D» для МВ и «K» для ДМВ, а стандарт кодирования цвета — SECAM, поэтому в качестве наименования данного стандарта чаще встречается обозначение «SECAM-D/K». Впрочем, после распада СССР некоторые телецентры и особенно кабельные операторы передают цвет и в стандарте PAL или даже в PAL+. После интеграции «OIRT» в организацию «EBU» и с распадом организации «СЭВ» стандарт SECAM постепенно заменялся на PAL и в Восточной Европе. Номера и частоты каналов при этом сохранялись, но в ряде стран произведено перераспределение частотных ресурсов в пользу иных видов связи, отличных от аналогового эфирного телевидения, как в диапазоне ДМВ, так и в МВ.
Необходимо отметить, что кроме собственно стандартов разложения аналогового телевидения (см. таблицу выше), под обозначениями «D» и «K» (и другими) понимают и стандарты границ частотных каналов в соответствующих диапазонах частот, особенно за пределами постсоветского пространства. Тем не менее, система «K» для ДМВ в этом отношении практически идентична системам «I», «G», «H» и «L» с последовательностью каналов начиная с 21-го. А система «D» для МВ более оригинальна, в современном виде (с 1965 года) она представляет собой 12 каналов, последовательность которых соблюдается лишь внутри трёх поддиапазонов (I, II и III). От прежней системы OIR (наименование организации «OIRT» до 1960 года) из 13 каналов в МВ (выпускавшиеся в 1950-е годы советские телевизоры могли принимать от трёх до пяти частотных телевизионных каналов[1]) сохранились лишь три — современные 1-й, 2-й и 3-й. Таким образом, 1-й и 2-й каналы представляют собой один из старейших в мире ТВ-диапазон I (48,5—66 МГц), 3-й канал дал начало оригинальному ТВ-диапазону II (76—100 МГц), но ТВ-диапазон III имеет близкие аналоги в других системах.
Кроме России, стандарт OIRT (или «SECAM-D/K») используется (или использовался) в следующих странах:
Номер ТВ канала (ТВК) | Частотные границы канала (полосы), МГц | Аналоговое телевидение | Частота для настройки цифрового телевидения (середина полосы), МГц | ||
---|---|---|---|---|---|
нижняя | верхняя | Несущая частота изображения, МГц | Несущая частота звука, МГц | ||
Метровые волны (МВ) | |||||
ТВ-диапазон I[2] (МВ, каналы 1—2) | |||||
1 | 48,5 | 56,5 | 49,75 | 56,25 | — |
2 | 58 | 66 | 59,25 | 65,75 | |
Полоса, выделенная для стереофонического радиовещания[4] (диапазон УКВ OIRT) | |||||
— | 65,9 | 74 | На радиоприёмниках диапазона УКВ OIRT возможно прослушивание звукового сопровождения 2-го канала. А на некоторых телеприёмниках — радиопрограмм. | — | |
ТВ-диапазон II[2] (МВ, каналы 3—5) | |||||
3 | 76 | 84 | 77,25 | 83,75 | — |
4 | 84 | 92 | 85,25 | 91,75 | |
5 | 92 | 100 | 93,25 | 99,75 | |
Полоса, выделенная для стереофонического радиовещания[4] (часть диапазона УКВ CCIR) | |||||
— | 100 | 108 | На радиоприёмниках диапазона УКВ CCIR (FM-диапазон, 87,5—108 МГц) возможно прослушивание звукового сопровождения 4-го и 5-го каналов, с японским FM-диапазоном (76—89,9 МГц) — 3-го канала. А на некоторых телеприёмниках — FM-радиопрограмм. Допускается распределение сигналов радиовещания в полосе частот 87,5—100 МГц в кабельных распределительных сетях, не использующих полосы частот 4-го и 5-го каналов[3]. | — | |
1-я кабельная полоса[3] (МВ, каналы СК 1—8) | |||||
СК 1 | 110 | 118 | 111,25 | 117,75 | 114 |
СК 2 | 118 | 126 | 119,25 | 125,75 | 122 |
СК 3 | 126 | 134 | 127,25 | 133,75 | 130 |
СК 4 | 134 | 142 | 135,25 | 141,75 | 138 |
СК 5 | 142 | 150 | 143,25 | 149,75 | 146 |
СК 6 | 150 | 158 | 151,25 | 157,75 | 154 |
СК 7 | 158 | 166 | 159,25 | 165,75 | 162 |
СК 8 | 166 | 174 | 167,25 | 173,75 | 170 |
ТВ-диапазон III[2] (МВ, каналы 6—12) | |||||
6 | 174 | 182 | 175,25 | 181,75 | 178 |
7 | 182 | 190 | 183,25 | 189,75 | 186 |
8 | 190 | 198 | 191,25 | 197,75 | 194 |
9 | 198 | 206 | 199,25 | 205,75 | 202 |
10 | 206 | 214 | 207,25 | 213,75 | 210 |
11 | 214 | 222 | 215,25 | 221,75 | 218 |
12 | 222 | 230 | 223,25 | 229,75 | 226 |
2-я кабельная полоса[3] (МВ, каналы СК 11—19) | |||||
СК 11 | 230 | 238 | 231,25 | 237,75 | 234 |
СК 12 | 238 | 246 | 239,25 | 245,75 | 242 |
СК 13 | 246 | 254 | 247,25 | 253,75 | 250 |
СК 14 | 254 | 262 | 255,25 | 261,75 | 258 |
СК 15 | 262 | 270 | 263,25 | 269,75 | 266 |
СК 16 | 270 | 278 | 271,25 | 277,75 | 274 |
СК 17 | 278 | 286 | 279,25 | 285,75 | 282 |
СК 18 | 286 | 294 | 287,25 | 293,75 | 290 |
СК 19 | 294 | 302 | 295,25 | 301,75 | 298 |
Дециметровые волны (ДМВ) | |||||
3-я кабельная полоса[3] (диапазон Hyperband, ДМВ, каналы СК 20—40) | |||||
СК 20 | 302 | 310 | 303,25 | 309,75 | 306 |
СК 21 | 310 | 318 | 311,25 | 317,75 | 314 |
СК 22 | 318 | 326 | 319,25 | 325,75 | 322 |
СК 23 | 326 | 334 | 327,25 | 333,75 | 330 |
СК 24 | 334 | 342 | 335,25 | 341,75 | 338 |
СК 25 | 342 | 350 | 343,25 | 349,75 | 346 |
СК 26 | 350 | 358 | 351,25 | 357,75 | 354 |
СК 27 | 358 | 366 | 359,25 | 365,75 | 362 |
СК 28 | 366 | 374 | 367,25 | 373,75 | 370 |
СК 29 | 374 | 382 | 375,25 | 381,75 | 378 |
СК 30 | 382 | 390 | 383,25 | 389,75 | 386 |
СК 31 | 390 | 398 | 391,25 | 397,75 | 394 |
СК 32 | 398 | 406 | 399,25 | 405,75 | 402 |
СК 33 | 406 | 414 | 407,25 | 413,75 | 410 |
СК 34 | 414 | 422 | 415,25 | 421,75 | 418 |
СК 35 | 422 | 430 | 423,25 | 429,75 | 426 |
СК 36 | 430 | 438 | 431,25 | 437,75 | 434 |
СК 37 | 438 | 446 | 439,25 | 445,75 | 442 |
СК 38 | 446 | 454 | 447,25 | 453,75 | 450 |
СК 39 | 454 | 462 | 455,25 | 461,75 | 458 |
СК 40 | 462 | 470 | 463,25 | 469,75 | 466 |
ТВ-диапазон IV[2] (ДМВ, каналы 21—34) | |||||
21 | 470 | 478 | 471,25 | 477,75 | 474 |
22 | 478 | 486 | 479,25 | 485,75 | 482 |
23 | 486 | 494 | 487,25 | 493,75 | 490 |
24 | 494 | 502 | 495,25 | 501,75 | 498 |
25 | 502 | 510 | 503,25 | 509,75 | 506 |
26 | 510 | 518 | 511,25 | 517,75 | 514 |
27 | 518 | 526 | 519,25 | 525,75 | 522 |
28 | 526 | 534 | 527,25 | 533,75 | 530 |
29 | 534 | 542 | 535,25 | 541,75 | 538 |
30 | 542 | 550 | 543,25 | 549,75 | 546 |
31 | 550 | 558 | 551,25 | 557,75 | 554 |
32 | 558 | 566 | 559,25 | 565,75 | 562 |
33 | 566 | 574 | 567,25 | 573,75 | 570 |
34 | 574 | 582 | 575,25 | 581,75 | 578 |
ТВ-диапазон V[2] (ДМВ, каналы 35—60) | |||||
35 | 582 | 590 | 583,25 | 589,75 | 586 |
36 | 590 | 598 | 591,25 | 597,75 | 594 |
37 | 598 | 606 | 599,25 | 605,75 | 602 |
38 | 606 | 614 | 607,25 | 613,75 | 610 |
39 | 614 | 622 | 615,25 | 621,75 | 618 |
40 | 622 | 630 | 623,25 | 629,75 | 626 |
41 | 630 | 638 | 631,25 | 637,75 | 634 |
42 | 638 | 646 | 639,25 | 645,75 | 642 |
43 | 646 | 654 | 647,25 | 653,75 | 650 |
44 | 654 | 662 | 655,25 | 661,75 | 658 |
45 | 662 | 670 | 663,25 | 669,75 | 666 |
46 | 670 | 678 | 671,25 | 677,75 | 674 |
47 | 678 | 686 | 679,25 | 685,75 | 682 |
48 | 686 | 694 | 687,25 | 693,75 | 690 |
49 | 694 | 702 | 695,25 | 701,75 | 698 |
50 | 702 | 710 | 703,25 | 709,75 | 706 |
51 | 710 | 718 | 711,25 | 717,75 | 714 |
52 | 718 | 726 | 719,25 | 725,75 | 722 |
53 | 726 | 734 | 727,25 | 733,75 | 730 |
54 | 734 | 742 | 735,25 | 741,75 | 738 |
55 | 742 | 750 | 743,25 | 749,75 | 746 |
56 | 750 | 758 | 751,25 | 757,75 | 754 |
57 | 758 | 766 | 759,25 | 765,75 | 762 |
58 | 766 | 774 | 767,25 | 773,75 | 770 |
59 | 774 | 782 | 775,25 | 781,75 | 778 |
60 | 782 | 790 | 783,25 | 789,75 | 786 |
Дополнительный кабельный диапазон[3] (ДМВ, каналы 61—69) | |||||
61 | 790 | 798 | 791,25 | 797,75 | 794 |
62 | 798 | 806 | 799,25 | 805,75 | 802 |
63 | 806 | 814 | 807,25 | 813,75 | 810 |
64 | 814 | 822 | 815,25 | 821,75 | 818 |
65 | 822 | 830 | 823,25 | 829,75 | 826 |
66 | 830 | 838 | 831,25 | 837,75 | 834 |
67 | 838 | 846 | 839,25 | 845,75 | 842 |
68 | 846 | 854 | 847,25 | 853,75 | 850 |
69 | 854 | 862 | 855,25 | 861,75 | 858 |
Из этой таблицы видно, что ширина полосы частот каждого канала (или мультиплекса) составляет 8 МГц, и эти полосы идут подряд. Защитные полосы (расфильтровки) включены в основную ширину полосы частот канала. Несущая частота сигнала звукового сопровождения (в этой таблице) на 6,5 МГц больше несущей частоты видео. Передаваемый спектр цифрового стереосигнала NICAM — +5,85 ± 0,25 МГц от частоты видеосигнала[источник не указан 2073 дня].
В некоторых социалистических странах[править | править код]
- На Кубе используется NTSC-M, как в США. Несовместим с российским. Несущая частота сигнала звукового сопровождения на 4,25 МГц больше несущей частоты видео, количество строк — 525.
- В Китае используется PAL-D, совместим с российским стандартом, кроме цвета, разница — практически только в нумерации каналов.
- В КНДР и Румынии — PAL-D/K, совместим с российским стандартом, кроме цвета, разница — практически только в нумерации каналов.
- В Югославии и Албании — PAL-B/G (как в ФРГ), несовместим с российским. Несущая частота сигнала звукового сопровождения на 5,5 МГц больше несущей частоты видео.
- В ГДР использовался SECAM-B/G, несовместим с советским. Совместим по частотам с стандартом ФРГ, кроме цвета.
В остальном мире[править | править код]
Когда речь идёт о совместимости стандартов, следует помнить, что существуют мультисистемные телеприёмники, способные работать без проблем в очень многих странах.
- Справочная книга радиолюбителя-конструктора. книга 1; М., Радио и Связь, 1993; стр 95
- С. А. Ельяшкевич, стр 22
как ее определить — ТВЦифровое.ру – все о цифровом телевидении
Переход от аналогового телевещания к цифровому завершен – 14 октября были отключены аналоговое каналы, так что теперь только цифровое ТВ.
В связи с этим многим россиянам приходится настраивать цифровые каналы самостоятельно с помощью специальной приставки или же встроенного в телевизор DVB-T2 ресивера.
Обычно настроить показ не составляет особого труда – в настройках приставки нужно лишь нажать на «Автоматический поиск» и система сама найдет все доступные каналы.
Но если уровень сигнала в норме (от 30%), но приставка не находит каналы, либо найдены не все, то можно выполнить ручной поиск. Так вот в этих настройках есть возможность установить частоту вещания канала – каждый из них работает на определенной частоте.
Стоит отметить, что ручной поиск – довольно муторное дело, проще и быстрее найти каналы автоматически. Возможно у вас слабый сигнал, поэтому автоматом не получается найти все каналы. Решение этой проблемы есть в данной статье https://tvcifrovoe.ru/cifrovoe-televidenie/net-signala-cifrovogo-tv.html.
Содержание статьи
Частоты для ручной настройки цифровых каналов
Представляем таблицу, в которой представлены частоты, актуальные для Москвы и Московской области, а также диапазоны и номера каналов. Чтобы найти частоту своего региона, следуйте инструкции:
- Откройте карту покрытия https://tvcifrovoe.ru/karta-pokrytiya .
- Слева отметьте галочки «Цифровое вещание» и «Частотные зоны»
- Найдите свой населенный пункт на карте и частотную зону, в которой он находится.
Частоты цифровых каналов первого мультиплекса
Номер канала — 30 | Частота канала — 546 МГц | Диапазон — UHF (21-69 канал) |
Первый канал | ||
Россия 1 | ||
МАТЧ! | ||
Россия 24 | ||
Культура | ||
Карусель | ||
5 канал СПб | ||
НТВ | ||
ОТР | ||
ТВЦ |
Частоты цифровых каналов второго мультиплекса
Номер канала — 24 | Частота канала – 498 МГц | Диапазон — UHF (21-69 канал) |
Рен ТВ | ||
ТВ3 | ||
Спас | ||
СТС | ||
Домашний | ||
НТВ Плюс Спорт | ||
Звезда | ||
Мир | ||
ТНТ | ||
Муз ТВ |
Частоты цифровых каналов третьего мультиплекса
Номер канала — 34 | Частота канала – 578 МГц | Диапазон — UHF (21-69 канал) |
Спорт 1 | ||
Спорт | ||
Бойцовский клуб | ||
Моя планета | ||
Наука 2.0 | ||
Русский роман | ||
Русский бестселлер | ||
Русский детектив | ||
История | ||
Мульт | ||
Сарафан | ||
Страна | ||
Мать и дитя | ||
Москва доверие | ||
Музыка Первого | ||
Дом кино | ||
Время | ||
Телекафе | ||
365 дней | ||
ТНТ Comedy | ||
Много ТВ | ||
HD Life | ||
STV | ||
Индия | ||
Боец | ||
Комедия | ||
Ля-минор | ||
Интересное кино | ||
Кухня ТВ | ||
Авто Плюс | ||
LifeNews | ||
Наш футбол |
Рейтинг автора
Автор статьи
Мастер по настройке телевизоров, приставок и другого оборудования.
Написано статей
Еще больше интересного из раздела «Настройки» Как подключить и настроить цифровую приставку СеленгаНа дворе цифровая эра. Чтобы смотреть телевизионные передачи в хорошем качестве устанавливать спутниковые тарелки не к чему. Сейчас в каждом городе телевизионная вышка раздает цифровой сигнал стандарта DVB-T2. Чтобы им…
Подключение и настройка цифровой приставки DexpСмотреть цифровое ТВ можно как напрямую с телевизора (если в нем есть встроенный DVB-T2 ресивер) так и с помощью цифровой приставки. Самыми доступными в настоящее время по цене являются модели от Dexp. Эти приставки можно…
Благовещенск | Амурская область | ТВК 34 (578 МГц) | ТВК 36 (594 МГц) |
Архангельск | Архангельская область | ТВК 44 (658 МГц) | ТВК 33 (570 МГц) |
Астрахань | Астраханская область | ТВК 26 (514 МГц) | ТВК 36 (594 МГц) |
Белгород | Белгородская область | ТВК 46 (674 МГц) | ТВК 43 (650 МГц) |
Брянск | Брянская область | ТВК 39 (618 МГц) | ТВК 23 (490 МГц) |
Владимир | Владимирская область | ТВК 23 (490 МГц) | ТВК 50 (706 МГц) |
Волгоград | Волгоградская область | ТВК 37 (602 МГц) | ТВК 39 (618 МГц) |
Вологда | Вологодская область | ТВК 34 (578 МГц) | ТВК 35 (586 МГц) |
Воронеж | Воронежская область | ТВК 52 (722 МГц) | ТВК 43 (650 МГц) |
Иваново | Ивановская область | ТВК 59 (778 МГц) | ТВК 57 (762 МГц) |
Иркутск | Иркутская область | ТВК 38 (610 МГц) | ТВК 57 (762 МГц) |
Калининград | Калининградская область | ТВК 47 (682 МГц) | ТВК 41 (634 МГц)/ТВК 30 (546 МГц) |
Калуга | Калужская область | ТВК 46 (674 МГц) | ТВК 44 (658 МГц) |
Кемерово | Кемеровская область | ТВК 23 (490 МГц) | ТВК 43 (650 МГц) |
Киров | Кировская область | ТВК 32 (562 МГц) | ТВК 36 (594 МГц) |
Кострома | Костромская область | ТВК 46 (674 МГц) | ТВК 43 (650 МГц) |
Курган | Курганская область | ТВК 37 (602 МГц) | ТВК 49 (698 МГц) |
Курск | Курская область | ТВК 24 (498 МГц) | ТВК 53 (730 МГц) |
Санкт-Петербург | Ленинградская область | ТВК 35 (586 МГц)/ТВК 35 (586 МГц) | ТВК 45 (666 МГц)/ТВК 45 (666 МГц) |
Липецк | Липецкая область | ТВК 30 (546 МГц) | ТВК 40 (626 МГц) |
Магадан | Магаданская область | ТВК 27 (522 МГц) | ТВК 29 (538 МГц) |
Москва | Московская область | ТВК 30 (546 МГц) | ТВК 24 (498 МГц) |
Мурманск | Мурманская область | ТВК 23 (490 МГц) | ТВК 44 (658 МГц) |
Нижний Новгород | Нижегородская область | ТВК 32 (562 МГц)/ТВК 28 (530 МГц) | ТВК 56 (754 МГц)/ТВК 53 (730 МГц) |
Новгород | Новгородская область | ТВК 30 (546 МГц) | ТВК 58 (770 МГц) |
Новосибирск | Новосибирская область | ТВК 29 (538 МГц) | ТВК 24 (498 МГц) |
Омск | Омская область | ТВК 31 (554 МГц) | ТВК 49 (698 МГц) |
Оренбург | Оренбургская область | ТВК 22 (482 МГц) | ТВК 28 (530 МГц) |
Орел | Орловская область | ТВК 26 (514 МГц) | ТВК 41 (634 МГц) |
Пенза | Пензенская область | ТВК 57 (762 МГц) | ТВК 44 (658 МГц) |
Псков | Псковская область | ТВК 49 (698 МГц) | ТВК 56 (754 МГц) |
Ростов-на-Дону | Ростовская область | ТВК 37 (602 МГц) | ТВК 38 (610 МГц) |
Рязань | Рязанская область | ТВК 43 (650 МГц) | ТВК 27 (522 МГц) |
Самара | Самарская область | ТВК 27 (522 МГц) | ТВК 57 (762 МГц) |
Саратов | Саратовская область | ТВК 36 (594 МГц) | ТВК 40 (626 МГц) |
Южно-Сахалинск | Сахалинская область | ТВК 21 (474 МГц) | ТВК 51 (714 МГц) |
Екатеринбург | Свердловская область | ТВК 46 (674 МГц) | ТВК 60 (786 МГц) |
Смоленск | Смоленская область | ТВК 39 (618 МГц) | ТВК 46 (674 МГц) |
Тамбов | Тамбовская область | ТВК 46 (674 МГц) | ТВК 56 (754 МГц) |
Тверь | Тверская область | ТВК 37 (602 МГц) | ТВК 58 (770 МГц) |
Томск | Томская область | ТВК 21 (474 МГц) | ТВК 44 (658 МГц) |
Тула | Тульская область | ТВК 34 (578 МГц) | ТВК 60 (786 МГц) |
Тюмень | Тюменская область | ТВК 35 (586 МГц) | ТВК 44 (658 МГц) |
Ульяновск | Ульяновская область | ТВК 56 (754 МГц) | ТВК 59 (778 МГц) |
Челябинск | Челябинская область | ТВК 24 (498 МГц) | ТВК 40 (626 МГц) |
Ярославль | Ярославская область | ТВК 39 (618 МГц) | ТВК 36 (594 МГц) |
Биробиджан | Еврейская автономная область | ТВК 34 (578 МГц) | ТВК 37 (602 МГц) |
Майкоп | Республика Адыгея | ТВК 22 (482 МГц) | ТВК 45 (666 МГц) |
Горно-Алтайск | Республика Алтай | ТВК 22 (482 МГц)/ТВК 24 (498 МГц) | ТВК 33 (570 МГц)/ТВК 32 (562 МГц) |
Уфа | Республика Башкортостан | ТВК 25 (506 МГц) | ТВК 43 (650 МГц) |
Улан-Удэ | Республика Бурятия | ТВК 30 (546 МГц) | ТВК 32 (562 МГц) |
Махачкала | Республика Дагестан | ТВК 22 (482 МГц) | ТВК 52 (722 МГц) |
Магас | Республика Ингушетия | ТВК 38 (610 МГц) | ТВК 46 (674 МГц) |
Нальчик | Республика Кабардино-Балкария | ТВК 34 (578 МГц) | ТВК 21 (474 МГц) |
Элиста | Республика Калмыкия | ТВК 46 (674 МГц) | ТВК 39 (618 МГц) |
Черкесск | Республика Карачаево-Черкесская | ТВК 58 (770 МГц) | ТВК 59 (778 МГц) |
Петрозаводск | Республика Карелия | ТВК 25 (506 МГц) | ТВК 39 (618 МГц) |
Сыктывкар | Республика Коми | ТВК 26 (514 МГц) | ТВК 34 (578 МГц) |
Йошкар Ола | Республика Марий Эл | ТВК 38 (610 МГц) | ТВК 56 (754 МГц) |
Саранск | Республика Мордовия | ТВК 43 (650 МГц) | ТВК 46 (674 МГц) |
Якутск | Республика Саха | ТВК 33 (570 МГц) | ТВК 46 (674 МГц) |
Владикавказ | Республика Северная Осетия-Алания | ТВК 35 (586 МГц) | ТВК 50 (706 МГц) |
Казань | Республика Татарстан | ТВК 36 (594 МГц) | ТВК 53 (730 МГц) |
Кызыл | Республика Тыва | ТВК 33 (570 МГц) | ТВК 37 (602 МГц) |
Ижевск | Республика Удмуртия | ТВК 36 (594 МГц) | ТВК 57 (762 МГц) |
Абакан | Республика Хакасия | ТВК 24 (498 МГц) | ТВК 41 (634 МГц) |
Грозный | Республика Чечня | ТВК 32 (562 МГц) | ТВК 57 (762 МГц) |
Чебоксары | Республика Чувашская | ТВК 46 (674 МГц) | ТВК 57 (762 МГц) |
Краснодар | Краснодарский край | ТВК 22 (482 МГц) | ТВК 21 (474 МГц)/ТВК 39 (618 МГц) |
Симферополь | Республика Крым | ТВК 37 (602 МГц) | ТВК 36 (594 МГц) |
Частоты цифровых каналов DVB-T2
Дата публикации: .
Ниже предтавлена полная таблица цифровых каналов DVB-T2 и соотвествующих им частот в МГц. Используется для ручной настройки пользователем телевизионных каналов в Т2 приемнике.
Информация о адресах местонахождения передатчиков на телевизионных вышках, частотах и номерах каналов цифрового эфирного телевидения Т2 на которых осуществляется вещание по всем областям Украины дана в статье.
Канал | Частота, МГц | Канал | Частота, МГц |
21 канал | 474 МГц | 46 канал | 674 МГц |
22 канал | 482 МГц | 47 канал | 682 МГц |
23 канал | 490 МГц | 48 канал | 690 МГц |
24 канал | 498 МГц | 49 канал | 698 МГц |
25 канал | 506 МГц | 50 канал | 706 МГц |
26 канал | 514 МГц | 51 канал | 714 МГц |
27 канал | 522 МГц | 52 канал | 722 МГц |
28 канал | 530 МГц | 53 канал | 730 МГц |
29 канал | 538 МГц | 54 канал | 738 МГц |
30 канал | 546 МГц | 55 канал | 746 МГц |
31 канал | 554 МГц | 56 канал | 754 МГц |
32 канал | 562 МГц | 57 канал | 762 МГц |
33 канал | 570 МГц | 58 канал | 770 МГц |
34 канал | 578 МГц | 59 канал | 778 МГц |
35 канал | 586 МГц | 60 канал | 786 МГц |
36 канал | 594 МГц | 61 канал | 794 МГц |
37 канал | 602 МГц | 62 канал | 802 МГц |
38 канал | 610 МГц | 63 канал | 810 МГц |
39 канал | 618 МГц | 64 канал | 818 МГц |
40 канал | 626 МГц | 65 канал | 826 МГц |
41 канал | 634 МГц | 66 канал | 834 МГц |
42 канал | 642 МГц | 67 канал | 842 МГц |
43 канал | 650 МГц | 68 канал | 850 МГц |
44 канал | 658 МГц | 69 канал | 858 МГц |
45 канал | 666 МГц |
Метки: DVB-T2, Частоты Т2, каналы Т2, цифровые каналы, список частот цифрового ТВ, Т2 приемник
