Коаксиальный кабель для цифрового телевидения: критерии выбора
Для многих людей телевизор – это окно в мир, а для некоторых, к тому же, – единственный способ связи с внешним миром. Процесс организации приема TV сигналов дома подразумевает подключение приемника (телевизора) к источнику TV сигнала. Если вы стоите перед решением такой задачи, возможно, вас интересует, какой кабель для цифрового телевидения нужен? Или, возможно, вы решили перейти со спутникового или кабельного ТВ на цифровое, и не знаете, нужно ли менять кабель или нет.

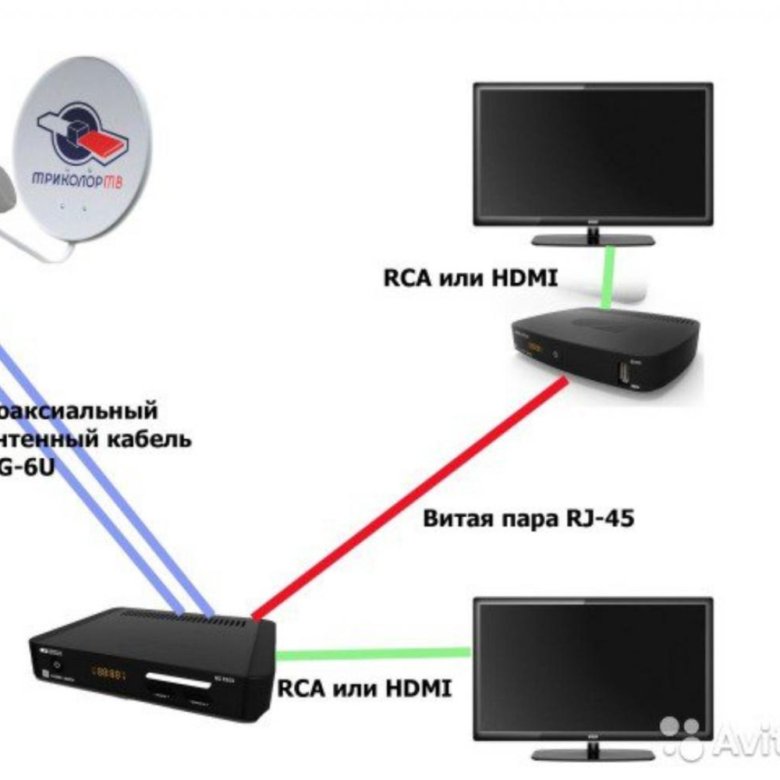

Спешим сообщить, что подбирать кабель для каждого типа вещания нет необходимости. По опыту известно, что частоты каналов цифрового, спутникового, кабельного и даже обычного ТВ очень близки друг к другу и, обычно, находятся в диапазоне частот от 49МГц до 800МГц. Большинство предлагаемых производителями кабелей отлично пропускают сигнал в указанном диапазоне. Хороший сигнал обеспечат кабели марок SAT 50, SAT 703, RG 6U и др. Конечно, есть некоторые нюансы, на которые мы, обязательно, обратим внимание.
Выбор марки кабеля для цифрового телевидения: на что стоит обратить внимание
Стоит выделить 5 основных параметров, влияющих на качество передачи ТВ сигнала: сечение проводника, материал проводника, величина затухания сигнала, коэффициент усиления сигнала, волновое сопротивление. Давайте выясним, на что влияет каждый из них.
Сечение проводника – величина, влияющая на качество передачи сигнала. Чем выше сечение, тем лучше сигнал. Если расстояние от источника до приемника сигнала не превышает 30 метров, то можно выбрать кабель с небольшим сечением, от 0,5 до 0,9 мм кв., так как на таких расстояниях затухание сигнала минимально. При расстояниях выше 30 метров, рекомендуем выбирать кабель с сечением не менее 1 мм кв. Под расстоянием понимается не кратчайшее расстояние от источника к приемнику, а количество провода в метрах, необходимого для прокладки.
Материал проводника — еще один параметр, влияющий на качество сигнала. Для цифрового телевидения подойдет кабель с проводником из меди или омедненной стали.
В принципе, второй тип проводника дешевле и вполне подойдет для прокладки цифрового ТВ. Кабель с медным проводником обычно применятся для спутникового ТВ.
Величина затухания сигнала (дБ) — параметр, характеризующий потери амплитуды. Измеряется в децибелах (дБ) и выражается в отрицательных выражениях (-2 дБ, -4 дБ и т.д.). Соответственно, чем выше этот параметр, тем хуже сигнал. Через каждые 6 дБ величина сигнала уменьшается в два раза. Учитывая, что этот параметр не всегда указывается в технических характеристиках кабеля, возможно, его потребуется уточнить у производителя или продавца.
Коэффициент усиления сигнала (дБ) – параметр, определяемый качеством экрана. Также измеряется в децибелах (дБ). У бюджетных марок кабелей он составляет от 60 до 80 дБ. Как правило, кабель с такими характеристиками справляется с большинством задач. У более дорогих марок параметр может составлять 90 дБ. Соответственно, чем выше коэффициент усиления, тем качественней сигнал.
Волновое сопротивление (Ом) – это отношение напряжения к силе тока в любой точке кабеля.
Измеряется в Омах (Ом). Для эффективной передачи сигнала по коаксиальному кабелю, необходимо, чтобы в кабеле был реализован режим бегущей волны. Для приемника (телевизора) важно, чтобы волновод (коаксиальный кабель) вносил как можно меньшее затухание. Для подключения цифрового телевидения мы рекомендуем марки кабелей с сопротивлением 75 Ом.
Подводя итог, для подключения цифрового телевидения можно с уверенностью рекомендовать кабеля марок RG-6U, SAT-50 (для линий до 50 м), SAT-703 (для линий более 50 м). Вы можете купить коаксиальный кабель для цифрового телевидения высокого качества в компании AVS Electronics. Весь ассортимент коаксиального кабеля можно посмотреть у нас на сайте https://www.avs-el.ru/collection/koaksilnyy-kabel
Параметры настройки цифрового вещания
MENU (SETTING) —> ОПЦИИ
Выбор страны, например, Австрия (для России нет настроек цифрового кабельного ТВ)
НАСТРОЙКА —> НАСТРОЙКА ЦИФРОВОГО КАБЕЛЯ — выбрать ДРУГИЕ ОПЕРАТОРЫ
Раздел АВТОПОИСК —> выбираем КАБЕЛЬ
Подраздел КАБЕЛЬ — настройка типа поиска.
Данные выставляем как на фото и сохраняем (ОК)
Выполнить
Процесс поиска: сначала будут найдены цифровые каналы, потом аналоговые
Видеоинструкция
MENU (SETTING) —> КАНАЛЫ —> АВТОПОИСК
НАСТРОЙКА ЦИФРОВОГО КАБЕЛЯ —> ДРУГИЕ ОПЕРАТОРЫ
Выбираем КАБЕЛЬНОЕ ТВ
Выставляем параметры, как на фото и нажимаем ДАЛЕЕ
Выбор поиска по типу каналов (если ничего не отмечать, то будут найдены цифровые и аналоговые каналы)
Процесс поиска
Видеоинструкция
1. Нажимаем кнопку — «Меню»
2. выбираем пункт «Установки»
3. в появившемся окне выбираем «Меню аналог. настройки»
4. в появившемся окне выбираем пункт «Добавить ТВ сигнал»
5. в открывшейся таблице ставим галочку на строке «DVB-C» и опускаясь ниже нажимаем «Начать автонастройку»
6.
после поиска всех цифровых каналов, зайдя в главное меню в пункте «Установки» появляется строка «Меню настройки DVB-C». Выбрав этот пункт, можно подкорректировать настройку в ручном режиме (задать частоту и скорость).
Меню вашего телевизора может отличаться от предложенной модели. В этом случае вам требуется найти схожие по смыслу вкладки. Если ваш телевизор будет запрашивать шаг поиска, укажите 8МГц.
Инструкция №1
Сначала читаем на задней стенке телевизора наклейки, где отдельно для каждого тюнера (DVB-T и DVB-C) указан список стран, в которых, по мнению компании Philips, есть цифровое вещание (на момент выпуска ТВ, но если вы обновите прошивку через их официальный сайт, то в последующих прошивках этот список может измениться). Если нашей страны там нет, то придётся поставить какую-то другую из этого списка.
1. Нажимаем на значок — «Домик»
2. выбираем — «Конфигурация»
3. выбираем — «Установка»
4. выбираем — «Переустановка каналов»
5. выбираем — «страна, которая указана на наклейке на задней панели» (обычно, Франция, Финляндия или Германия)
6.
выбираем — «Цифровой режим»
7. выбираем — «Кабель»
8. выбираем — «Автоматически»
9. нажимаем — «Пуск»
Настройка производится примерно за 5-10 минут.
Инструкция №2
Модели телевизоров Philips 2011 года
1. Нажимаем на значок — «Домик»
2. выбираем — «Установка»
3. выбираем «Поиск каналов»
4. выбираем — «Переустановка каналов»
5. выбираем — «страна, которая указана на наклейке на задней панели» (обычно, Франция, Финляндия или Германия)
6. выбираем цифровой режим – «Кабель (DVB-C)»
7. в строке «Сетевая частота» вбиваем частоту
8. в строке «Скорость передачи» вбиваем
9. далее выбираем строку «Сканирование частот»
Настройка производится примерно за 5-10 минут.
Инструкция №3
1. Для того, чтобы настроить цифровые телеканалы высокой четкости у подавляющего числа моделей Philips, нажмите кнопку «Menu» (Меню) на пульте ДУ, у Вас откроется меню телевизора, в котором нужно будет выбрать раздел «Конфигурация»
2.
Выберите вкладку «Установка». После нажатия кнопки «ОК», вы переместитесь во второе поле меню, затем перейдите на вкладку «Настройка канала». После нажатия кнопки «ОК» у Вас откроется третья часть меню, где необходимо выбрать «Автомат. Установки». Далее у вас появиться сообщение об обновлении списка каналов, нажмите «Начать»
3. Выберите «Переустановка каналов»
4. В разделе Страна необходимо выбрать Финляндию, если же в предложенном списке нет данной страны, то выберите Германию
5. Поскольку вы подключаетесь к цифровому телевидению через кабельную сеть DVB-C, необходимо выбрать «Кабельное»
6. Прежде чем, начать поиск каналов, выберете «Установки», чтобы вручную исправить параметры поиска
7. Установите ручной режим скорости передачи. Во вкладке скорость передачи вручную с пульта управления изменяем на нужную. В некоторых моделях телевизоров, скорость потока указывается во вкладке «Символ 1», «Символ 2» оставляем 0.
8.
Теперь установите ручной режим сетевой частоты и с пульта управления введете сетевую частоту
9. После нажатия вкладки готово, вы опять попадете в меню запуска каналов, теперь можно начать сканирование
10. Если вы все правильно сделали и сохранили все измененные параметры, то во время поиска у вас будут обнаружены каналы.
MENU —> КАНАЛ
В разделе АНТЕННА выбираем КАБЕЛЬ
Далее АВТОНАСТРОЙКА
В разделе АВТОНАСТРОЙКА подраздел КАБЕЛЬНЫЕ ПАРАМЕТРЫ ПОИСКА выставляются как на фото
Далее —> ПУСК
Выбор поиска каналов: все, только цифровые, только аналоговые. Потом —> ДАЛЕЕ
Выбор режима поиска — выбираем СЕТЬ. Далее
Процесс поиска каналов
Видеоинструкция
Инструкция №1
Если в вашей модели ТВ предусмотрен приём цифровых каналов, но отсутствует пункт «DTV MENU», то предварительно выбираем другую страну – Францию, Швейцарию, Швецию или Финляндию.
1. Нажимаем кнопку — «DTV»
2. нажимаем — «DTV MENU»
3. выбираем — «Инсталляция»
4. выбираем — «Автоинсталляция»
5. нажимаем — «ОК»
Настройка производится примерно за 5-10 минут.
Инструкция №2
1. Для начала настройки нажмите кнопку MENU на пульте дистанционного управления.
2. В появившемся на телевизоре окне, выберите вкладку ТВ, нажмите кнопку ОК.
3. В появившемся меню задайте параметры РЕЖИМ ТЮНЕРА — КАБЕЛЬ, СТРАНА — РОССИЯ.
4. В появившемся окне выберите вкладку ПОИСК КАНАЛОВ и нажмите ОК.
5. В появившемся окне выберите параметр АТВ и ЦТВ и нажмите ОК.
После окончания установки на телевизоре должны появиться все доступные цифровые и аналоговые каналы.
SONY модели 2010 года и далее.
Так как не все модели SONY оборудованы цифровым тюнером для кабельного ТВ (DVB-C) Вам необходимо проверить модель Вашего ТВ SONY.
Модели, оборудованные тюнером DVB-C имеют маркировку KDL-**EX*** или KDL-**NX*** — например KDL-32EX402R2 первые 3 буквы в названии модели (KDL) как раз указывают на то что ТВ «цифровой».
В моделях KLV-**BX*** и т.п. тюнеров DVB нет.
1. Нажмите кнопку «MENU» (у некоторых моделей она называется «HOME» на пульте дистанционного управления (далее — ПДУ). Эта кнопка обычно синего цвета.
2. Выбираем пункт «Установки».
3. Найдите в списке установок меню «Цифровая конфигурация», войдите в него
4. Выберите пункт «Автопоиск цифровых станций»
5. Откроется окно выбора источника — выберите тип подключения ТВ. Выберите «кабель»
6. В пункте выбора типа сканирования — выберите режим «полное сканирование»
6.1 Или выбрать пункт «Ручная»
6.2 Далее вводим частоту
6.3 Код доступа оставляем «Авто». Далее вводим символьную скорость
7. Нажмите «начать»
Дождитесь когда телевизор завершит поиск каналов.
!!! Обратите внимание на нижнюю часть экранного меню Вашего телевизора. В нижней панели меню отображаются подсказки какими кнопками ПДУ выполнять те или иные действия в меню телевизора.
Инструкция №1
1.
Включите телевизор. Зайдите в меню. Выберите язык русский.
2. Перейдите на вкладку DTV ручная настройка и нажмите ОК
3. Введите частоту, модуляцию, скорость передачи символов
4. После нажатия кнопки OK начнется поиск, в результате которого должно быть обнаружены каналы.
Инструкция №2
1. Для начала настройки нажмите кнопку MENU на пульте дистанционного управления.
2. В появившемся на телевизоре окне, выберите вкладку УСТАНОВКА, нажмите кнопку ОК.
3. В появившемся меню выберите вкладку АВТОМАТИЧЕСКОЕ СКАНИРОВАНИЕ КАНАЛОВ, нажмите ОК.
4. Выберите параметр ЦИФРОВОЕ КАБЕЛЬНОЕ ТВ и нажмите ОК.
5. В появившемся окне нажмите ДА.
После окончания установки на телевизоре должны появиться все доступные цифровые и аналоговые каналы.
Как работает цифровое кабельное телевидение?
Эндрю Латам
i Stockbyte/Stockbyte/Getty Images
Цифровой формат — это новое модное слово для телевидения.
Если вы ищете новый телевизор или вообще смотрите любой телевизор, вы, вероятно, слышали о телевидении высокой четкости, цифровом спутниковом и цифровом кабельном телевидении. Однако, если вы один из миллионов телезрителей, у которых до сих пор есть аналоговое телевидение и у которых нет проблем с просмотром всех телевизионных каналов благодаря вашему надежному конвертеру, вы можете задаться вопросом, что же такого особенного в цифровом телевидении.
Значение цифрового
Цифровые технологии, такие как цифровое телевидение, кодируют данные в дискретные состояния или значения. Например, компьютеры преобразуют все данные в строки из 1 и 0. Когда информация передается цифровыми или аналоговыми средствами, всегда возникает некоторый уровень шума или помех. Однако в случае цифровых носителей небольшие отклонения в передаче не имеют значения, потому что при декодировании данных любой сигнал, достаточно близкий к используемым дискретным значениям, будет интерпретироваться как это значение независимо от помех или шума при передаче.
Блок преобразователя
К сожалению для зрителей аналогового телевидения, блок преобразователя, подключенный к вашей антенне, на самом деле не преобразует аналоговое качество телевизора в его цифровой эквивалент. Единственное, что делает блок конвертера, это считывает цифровой сигнал, передаваемый на антенну, и переводит его в более низкое разрешение, которое понимает ваш аналоговый телевизор. Это означает, что аналоговое телевидение не будет отражать уровни качества цифрового телевидения, даже близко. Чтобы насладиться всеми возможностями DTV, вам нужен телевизор с цифровым тюнером или, что еще лучше, HDTV.
Цифровое телевещание
До эпохи цифровых технологий телевизионные станции транслировали свои программы, передавая электрические сигналы изменяющейся частоты или амплитуды, записанные аналоговыми камерами, старыми моделями формата ленты. Цифровое телевидение преобразует световые и звуковые волны, собранные цифровыми камерами и микрофонами, в цифровые сигналы, которые передаются в виде пакетов единиц и нулей.
Это гарантирует, что изображение будет четким без прерываний или помех.
Преимущества цифрового телевидения
Цифровое телевидение позволяет телевещательным компаниям сжимать данные для передачи больших объемов информации без необходимости использования громоздкой спутниковой антенны. Это означает большее количество каналов, а также лучшее качество изображения и звука. Цифровое телевидение также позволяет вам передавать данные обратно поставщику услуг, чтобы взаимодействовать с вещательной компанией или одним из ее партнеров.
Рекомендации
- Поиск CIO-Midmarket: Digital
Writer Bio
Эндрю Лэтэм работает профессиональным копирайтером с 2005 года и является владельцем LanguageVox, поставщика услуг по испанскому и английскому языкам. Его работы были опубликованы в «Property News» и на веб-сайте San Francisco Chronicle, SFGate. Лэтэм имеет степень бакалавра наук по английскому языку и диплом по лингвистике Открытого университета.
Добавление частных телевизионных каналов к вашей внутренней системе кабельного телевидения
Домашние системы кабельного телевидения находятся в отелях, на стадионах, в школах, на предприятиях, в больницах, в домах престарелых, в ассоциациях домовладельцев, в тюрьмах, на кораблях и в других местах, где большое количество телевизоров принимает один и тот же набор телеканалов. Большинство внутренних систем кабельного телевидения являются копией или подмножеством стандартных коммерческих предложений кабельного или спутникового телевидения; но для многих объектов необходимо добавить частные общественные каналы. Например, в жилом здании может быть создан канал для расписания еженедельных мероприятий, в отеле может потребоваться канал курорта, чтобы освещать удобства и рестораны в отеле, или в тюрьме может потребоваться канал комфорта со специально подобранным контентом. Каким бы ни было ваше приложение, если вы хотите добавить местный телеканал к вашей внутренней линейке каналов, эта статья поможет вам найти решение.
Первым шагом при добавлении канала является понимание того, какая у вас дома система кабельного телевидения. Чтобы объяснить основные понятия, на изображении ниже показаны основные компоненты системы кабельного телевидения и лежащие в ее основе принципы. В этом примере мы покажем, как вы можете создать свою собственную двухканальную сеть кабельного телевидения, используя обычные AV-компоненты. Это аналоговая система, но принципы радиочастотной сети применимы и к цифровым каналам.
Указатель глав
0048
Глава вторая: Понимание вашей внутренней системы кабельного телевидения (скоро)
Очевидно, что это упрощенное представление о телевизионной сети. Тем, кто хорошо знаком с телевизионными технологиями, некоторые из этих описаний могут показаться упрощенными. Мы намерены объяснить уровень детализации, необходимый для понимания основных операций цифровой телевизионной сети.
Глава 1: Анатомия цифрового внутреннего кабельного телевидения
В системе цифрового телевидения все еще существуют многие аналоговые строительные блоки головного узла, но они реализованы с использованием цифровых технологий, а не аналоговых.
Ниже приведен пример частной головной станции цифрового телевидения.
Ниже мы определили несколько ключевых компонентов цифрового телевидения (DTV) и термины, которые будут упоминаться в этой и последующих главах этого документа.
| Линейное телевидение | |
| Телевидение по запросу |  Телевизор этого типа предоставляет такие функции, как пауза, ускоренная перемотка вперед и т. д. |
| IPTV | Линейное телевидение или телевидение по запросу, распространяемое по интернет-протоколам, а не по традиционным протоколам кабельного телевидения. |
| Головная станция | |
| Кодер | |
| Мультиплексор | |
| Модулятор | Устройство, расположенное в кабельном головная станция, которая электрически форматирует мультиплексированные телевизионные каналы для распространения в виде радиочастотных (РЧ) сигналов по коаксиальному кабелю. |
| Преобразователь с повышением частоты | Часть головной станции, которая применяет модулированное РЧ к конкретной несущей частоте в РЧ линейке кабельного телевидения. |
| Усилитель | |
| Коаксиальная проводка | |
| ВЧ сумматор | Пассивное устройство, которое соединяет два коаксиальных провода в один путем объединения их соответствующих РЧ-сигналов без внесения внешних РЧ-помех. Он используется для объединения выходных сигналов двух головных станций или радиочастотных выходов в головной станции. |
| РЧ-разветвитель | Пассивное устройство, которое воспроизводит РЧ-сигналы коаксиального кабеля на два или более коаксиальных кабеля без создания внешних РЧ-помех. Он используется для питания нескольких приемников. Разветвители могут быть объединены в цепочку, чтобы увеличить количество поддерживаемых приемников. |
| Балансировка нагрузки | |
| Приемник DTV | |
| Тюнер | Часть приемника, которая отделяет запрашиваемую часть РЧ-несущей от нежелательного шума. |
| Демодулятор | |
| Декодер |
