Что такое HDMI разъемы и кабель, версии

HDMI — это такой вид интерфейса, используется для передачи звука и видео сигнала высокой четкости (разрешения) в цифровой форме. Позволяет использовать защиту от копирования HDCP.

Интерфейс в данном случае это набор разъемов, кабелей со своими характеристиками и электрическими параметрами для соединения двух устройств и передачи данных между ними.

HDMI расшифровывается как High-Definition Multimedia Interface (мультимедийный интерфейс высокой четкости), стандарт для одновременной передачи цифрового видео и звука от источника, такого как компьютер или ТВ-приставка, на компьютерный монитор, телевизор или проектор. Первоначально разработанный консорциумом производителей электроники, он получил широкое распространение почти во всех телевизорах и компьютерных мониторах.

Целью инициативы еще в 2002 году было улучшение существующих стандартов связи (например, DVI, компонентное видео) путем создания разъема меньшего размера, добавления поддержки встроенного звука и передачи видеосигнала с более высоким разрешением.

Успех был настолько велик, что к 2008 году поставки техники с поддержкой HDMI превысили поставки DVI. К концу 2009 года все телевизоры высокой четкости имели хотя бы один порт High Definition Multimedia Interface.

Порт High Definition намного лучше всех аналоговых типов соединения, таких как тюльпаны (RCA), S-Video, SCART, VGA и других. И даже лучше цифрового DVI, ведь он может одновременно передавать видео высокого разрешения и многоканальный звук, что позволяет использовать один кабель для подключения устройств между собой.

Является наиболее часто используемым интерфейсом для передачи аудио и видео высокой четкости по одному кабелю.

HDMI-разъем используется на телевизорах, мониторах, компьютерах, сейчас уже и на планшетах, игровых консолях.

Все больше и больше домашних AV-устройств подключаются с помощью этого простого и эффективного кабеля. Теперь HDMI также используется на ноутбуках и ПК, становится стандартом для корпоративного и коммерческого рынков — для образования, презентаций, цифровых вывесок и розничных дисплеев для передачи высококачественных аудио и видео сигналов от устройства к устройству.

Увеличение качества видео сигнала и аудио означает увеличение объемов информации, который нужно передавать между устройствами, в цифровой форме этот объем выражается в битах.

Версии HDMI разъема и кабеля

Всего значимых улучшений характеристик High Definition Multimedia Interface происходило 13 раз, все эти улучшения можно различить по номеру версии hdmi-порта. Постоянно увеличивается пропускная способность и улучшается качество сигнала. Вот краткое изложение различных версий и функций, которые они принесли:

• 1.0 официально выпущен 9 декабря 2002 года и способен передавать цифровой видеосигнал и до 8 каналов звука. По сути, был использован стандарт передачи DVI и добавлена поддержка звука. HDMI этой версии имел пропускную способность до 4,95 ГБ в секунду — это означало, что вы могли передавать видео с разрешением до 1080p (Full HD) и частотой кадров 60 кадров в секунду.
• 1.1 выпущен в мае 2004 года и добавил поддержку DVD-Audio, а также несколько небольших изменений в электрических характеристиках.
• 1.2 был следующей версией и представлен в августе 2005 года. Хотя всего через несколько месяцев после выхода 1.1, но HDMI-1.2 внес ряд серьезных изменений в стандарт, в том числе значительно улучшил поддержку ПК за счет поддержки цветового охвата RGB. Разработан разъем типа А.
• 1.3 — июнь 2006, увеличил пропускную способность одного канала или скорость передачи данных до 10,2 Гбит/с. HDMI-1.3 также добавил поддержку 10-битного, 12-битного и 16-битного цветового разрешения на канал, а также представил новый Type C или mini-HDMI.
• 1.4 — май 2009, добавил ряд дополнительных функций, которые сделали разъем намного более универсальным. Например, он добавил канал Ethernet для увеличения скорости. Добавленная поддержка разрешений экрана 4K при 30 Гц. 1.4 также добавил канал возврата звука или ARC. Разъем micro-HDMI (Type D).
• 2.0 выпущен в сентябре 2013 года и увеличил пропускную способность до 18 Гбит/с, таким образом, поддерживая частоту обновления 60 Гц при разрешении 4K. HDMI-2.0 также добавил поддержку 32 аудиоканалов.
• 2.0a вышел в 2015 году, добавив поддержку технологии HDR, такой как HDR 10.
• 2.1 — крайняя и лучшая версия HDMI, выпущенная в ноябре 2017 года. Эта версия поддерживает полосу пропускания 48 Гбит/с и огромное разрешение 10K при 120 Гц. Цветовое пространство BT 2020, разрядность цветовых каналов 10,12,16 бит.

Виды HDMI разъемов

Важно отметить, что HDMI — это стандарт передачи данных, и у него разные разъемы. Например, разъемы Mini и Micro, которые используются в таких устройствах, как видеокамеры, ноутбуки или планшеты.

По внешности есть несколько видов HDMI-разъемов для использования в разной технике. Для маленьких девайсов и разъемы должны быть маленькие. Называются они по буквам латинского алфавита.

• А — обыкновенный HDMI
• C — mini-HDMI
• D — micro-HDMI

Стандартная 14-миллиметровая версия разъема High Definition Multimedia Interface известна как «Тип A». Обычный HDMI-кабель обычно имеет штекеры на обоих концах, а разъемы вида A присутствуют на устройствах AV.

Разъем-HDMI типа A является наиболее распространенной версией и может быть обнаружен на большинстве аудиовизуального оборудования, от телевизора, Blu-Ray и XBox до профессионального распределительного оборудования, такого как усилители-распределители, матричные устройства и переключатели сигнала.

Но есть также версии HDMI-Mini (Type C) и HDMI-Micro (Type D), поскольку меньшие аппараты, такие как наши смартфоны и планшеты, все чаще становятся нашими личными источниками HD AV.

DisplayPort лучше, чем HDMI?

HDMI — не единственный стандарт, предназначенный для передачи видео и аудиоканалов через один разъем. DisplayPort — еще один стандарт. Но разве DisplayPort лучше? Ну, это зависит от обстоятельств.

DisplayPort в настоящее время имеет версию 1.4, который поддерживает разрешение до 8K при 60 Гц с HDR. DisplayPort гораздо чаще используется на мониторах и компьютерах, чем в телевизорах и других потребительских устройствах, и для этого есть веская причина — он поддерживает такие технологии, как AMD FreeSync и Nvidia G-Sync, которые помогают создать игровой процесс без разрывов.

К сожалению, лишь немногие производители используют DisplayPort 1.4, многие используют версию 1.2. Если у вас доступ только к порту HDMI-2.0 или порту DisplayPort 1.2, как это имеет место для многих мониторов, то HDMI может быть лучше благодаря поддержке HDR.

Есть ли переходники DisplayPort и USB-C в HDMI?

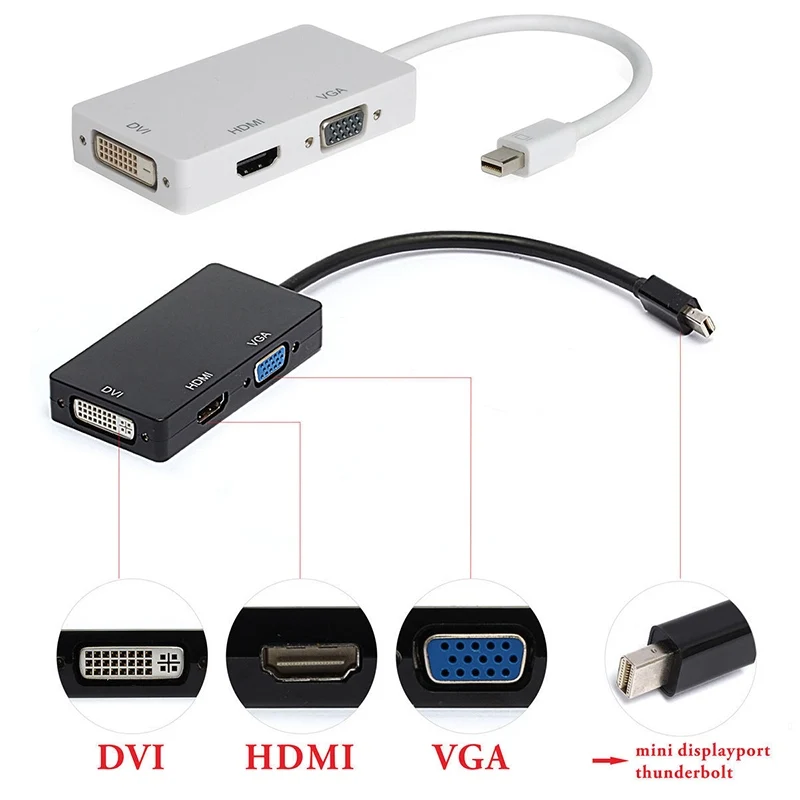

К счастью, вы можете преобразовать большинство сигналов цифрового дисплея в HDMI, что упрощает, например, подключение к дисплею через DisplayPort на вашем ноутбуке. Существует множество адаптеров для преобразования в HDMI, к тому же они относительно недорогие.

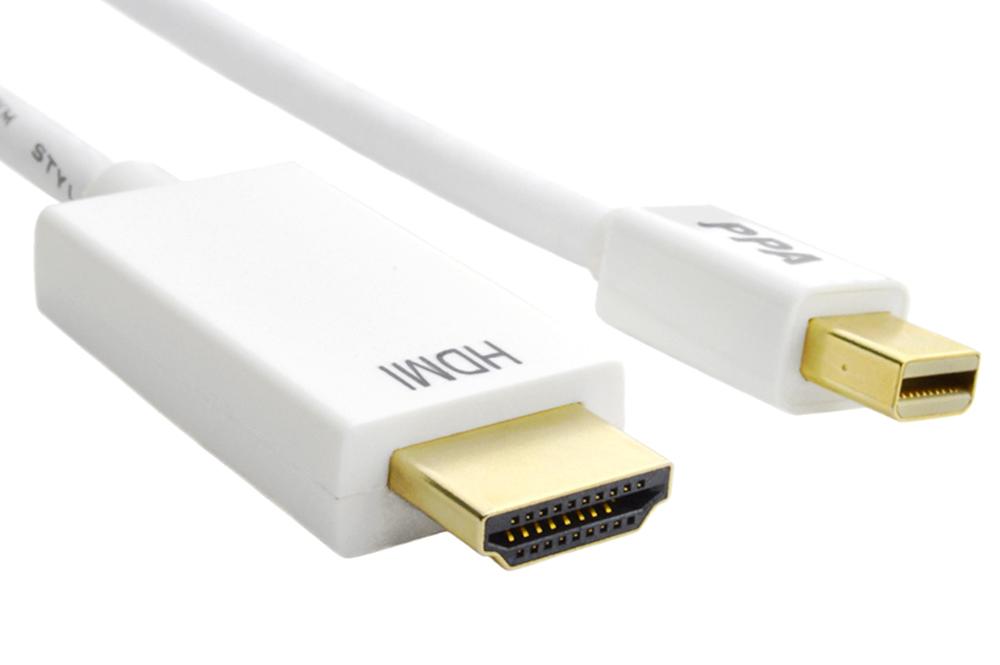

Например, есть простой адаптер для преобразования DisplayPort в HDMI. Преобразование с USB-C и Thunderbolt 3 также возможно с помощью ряда адаптеров USB-C в HDMI. Преобразование из источника DVI (или наоборот) легко выполнить с помощью простого кабеля, потому что сигналы электрически идентичны — это, по сути, изменение физического разъема.

Переходник HDMI-DisplayPort

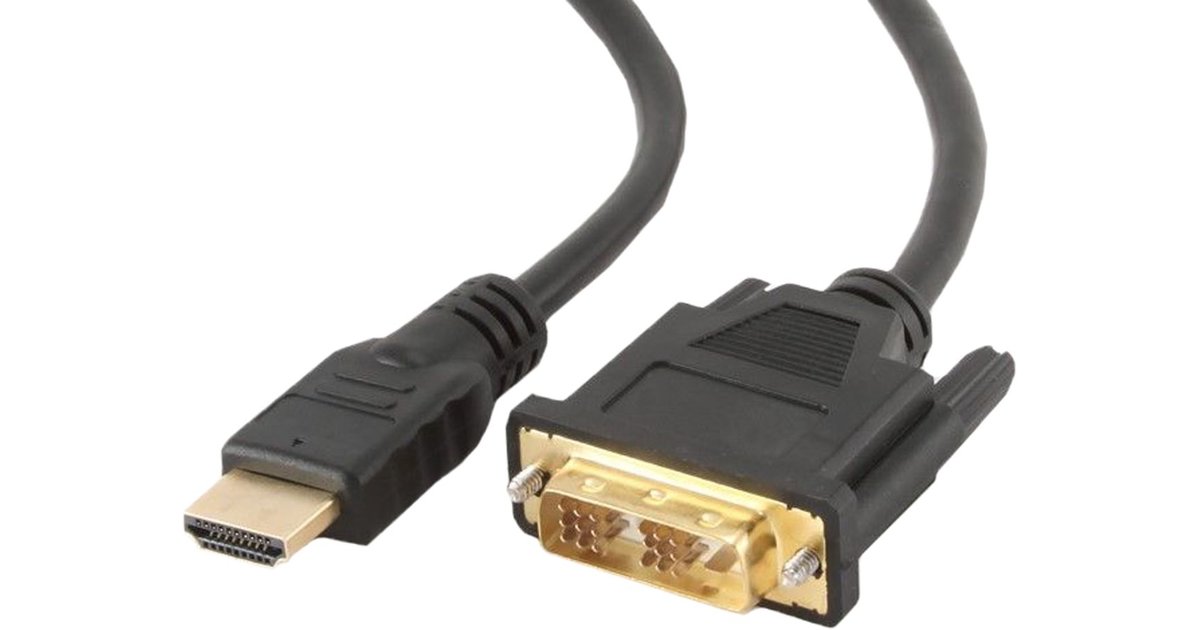

Сигналы HDMI также могут быть преобразованы. В частности, вы можете сжимать сигнал High Definition Multimedia Interface для работы через Ethernet, что упрощает передачу на большие расстояния. Это идеально подходит для конференц-залов, учебных классов или домашних кинотеатров, которым необходимо передавать видеосигнал на расстояние до 100 метров.

Кабели HDMI

Существует несколько типов кабелей HDMI, каждый рассчитан на свой уровень производительности. Зная версию разъема (можно посмотреть в инструкции к аппарату) вы выбираете нужный кабель для максимальной производительности.

Они обратно совместимые, то есть вы купили кабель с большей версией, чем вам надо, но он будет работать на разъемах с меньшей производительностью.

Кабельные продукты имеют свой логотип на каждую версию.

Ultra High Speed Cable

Этот новейший кабель HDMI — единственный кабель, который соответствует строгим спецификациям, обеспечивающим поддержку всех функций версии 2.1, включая несжатый 8k/60 и 4K/120. Пропускная способность кабеля составляет до 48 Гбит/с, он обратно совместим с существующими устройствами HDMI и отличается исключительно низким уровнем электромагнитных помех.

Сертификация означает что это качественный сверх высокоскоростной кабель, поддерживающий видео 4K и 8K, HDR, VRR, eARC и все другие функции HDMI-2.1.

Premium High Speed Cable and Premium High Speed Cable with Ethernet

Кабели HDMI премиум-класса — это специальная сертификация для высокоскоростных соединений, которые были разработаны и сертифицированы для сверх надежной работы 4K/UltraHD, включая расширенные функции, такие как 4K/60, HDR и расширенное цветовое пространство, включая BT.2020. Они имеют низкий уровень электромагнитных помех и отмечены сертификационной этикеткой HDMI-кабеля премиум-класса.

Программа разработана, чтобы дать конечным пользователям уверенность при покупке новых кабелей для своих продуктов 4K/UltraHD, которые могут включать такие функции, как 4K/60Hz, BT.2020 и HDR.

High Speed Cable with Ethernet

Этот тип кабеля обеспечивает те же базовые характеристики, что и высокоскоростной кабель, с дополнительным выделенным каналом данных, известным как канал Ethernet, для подключения к сети. Функциональность канала Ethernet доступна только в том случае, если оба связанных аппарата поддерживают канал Ethernet.

High Speed

Высокоскоростной кабель hdmi разработан и протестирован для работы с разрешениями видео 1080p Full HD и выше, включая передовые технологии отображения, такие как 4K/30 Гц, 3D и Deep Color. Если вы используете любую из этих технологий или подключаете свой HD-дисплей 1080p к источнику контента 1080p HD, например, проигрывателю дисков Blu-ray, рекомендуется использовать именно этот кабель.

Стандартный кабель с Ethernet

Этот тип кабеля обеспечивает те же базовые характеристики, что и стандартный, плюс дополнительный выделенный канал данных, известный как канал Ethernet. Функциональность канала Ethernet доступна только в том случае, если оба связанных устройства поддерживают канал Ethernet.

Стандартный кабель HDMI

Стандартный кабель разработан для работы с некоторыми ранними потребительскими устройствами и протестирован на надежную передачу видео 1080i или 720p. Большинство этих соединений были заменены на высокоскоростные, но некоторые из них все еще присутствуют на рынке, и потребители должны отметить, что, хотя они и подходят для некоторых целей, они не поддерживают более поздние разрешения, частоту обновления и требования к полосе пропускания.

виды, версии и для чего – Советы TehnObzor

Автор Павлина Pandora На чтение 8 мин Опубликовано 01.03.2023 Обновлено 01.03.2023

Аннотация

1. Что это HDMI такое
2. Как выглядит разъём HDMI
3. Версии HDMI кабелей
4. Где и для чего HDMI используется
5. Интерфейс HDMI поддерживают
6. Как выбрать HDMI кабель – видео

Что такое HDMI кабель или разъём? Это специальный порт для подключения одного устройства к другому и передачи данных между ними. HDMI разъём на телевизоре находится с задней стороны или сбоку, и благодаря интерфейсу по HDMI-кабелю можно передать видео, аудио, например, с игровой консоли или смартфона и т. д.

Какие бывают HDMI, виды кабелей HDMI и всё ли так просто с этим типом интерфейса мультимедиа высокой чёткости – давайте узнаем.

Что это HDMI такое

HDMI (High Definition Multimedia Interface) – это мультимедийный интерфейс высокой чёткости, объединяющий видео и аудио в единый цифровой интерфейс для использования с универсальными цифровыми проигрывателями дисков (DVD), проигрывателями цифрового телевидения (DTV), телевизионными приставками и другими аудиовизуальными устройствами.

Основой для HDMI является защита широкополосного цифрового содержимого (HDCP) и основная технология цифрового визуального интерфейса (DVI). HDCP — это технология Intel, используемая для защиты цифрового контента, передаваемого и получаемого дисплеями, совместимыми с DVI.

Интерфейс обеспечивает передачу цифрового видео/звука без сжатия.

Сопряжение можно организовывать между любыми приборами аудио и видео. HDMI стал общепризнанным стандартом подключения устройств друг к другу с 2002 года. Разъём получив широкую популярность и используется как в быту, так и в коммерческих целях.

HDMI регулярно обновляется и подстраивается под меняющиеся требования форматов аудио и видео. Изначально HDMI создавался для того, чтобы улучшить подключения: сделать разъём меньше, передавать больше данных, с высоким качеством.

Как выглядит разъём HDMI

Итак, разъёмы присутствуют на многих устройствах и по форме они напоминают трапецию с прорезями различной длины.

На многих телевизорах интерфейс обозначается специальной маркировкой (наклейками). На смартфонах и планшетах обычно нет указателей, но форма трапеции разъёма едина и сохраняется.

Приобретя современный телевизор разрешением 4K, вы обязательно получите высокоскоростной разъём. При 30 Гц способен поддерживать хорошее разрешение, которого будет достаточно для онлайн-фильмов и просмотра телеканалов.

Версии HDMI кабелей

Все кабели HDMI выглядят примерно одинаково и различаются по скорости передачи данных (стандартный, высокоскоростной, сверхвысокоскоростной).

Эти скоростные характеристики – рейтинги, показывают, на что способна полоса пропускания.

Стандартная 14-миллиметровая версия разъёма HDMI известна как Type-A и как «штекер» или «штыревой» разъём на кабеле. Обычный кабель HDMI обычно имеет вилку на обоих концах, а разъёмы HDMI Type-A имеются на AV-устройствах (дисплей, телевизор и т. д.).

Разъём HDMI-A является наиболее распространённой версией, и его можно найти на большинстве аудиовизуального оборудования и устройств. От вашего телевизора, Blu-Ray и XBox до профессионального распределительного оборудования, как усилители-распределители HDMI, матричные устройства и коммутаторы сигналов.

Есть также версии разъёмов HDMI Mini (Type-C) и HDMI Micro (Typy-D), так как устройства, как наши смартфоны и планшеты, становятся всё меньшего размера и всё чаще становятся нашими личными источниками HD AV.

Типы в зависимости от разрешений и функций:

1. HDMI 1. 0 – первая версия, вышедшая в 2002 году, макс. передача разрешения 60 Гц в 1080p.
2. HDMI 1.1 – вышел в 2004 году, и здесь добавилась поддержка DVD.
3. HDMI 1.2 – появился в 2005 году, есть поддержка One Bit Audio..
4. HDMI 1.2а – появился в том же 2005, для управления бытовыми приборами.
5. HDMI 1.3 (2006 г..) – серьёзное обновление частоты кадров и разрешений, глубины цвета и частоты звука, плюс поддержка дополнительных пространств цветов.
6. HDMI 4 – передаёт разрешение видео 4K, видео-3D, поддерживает Ethernet (запущен в 2009 году).
7. HDMI 2.0 (год выпуска 2013) – к передаче 4K добавилась увеличенная частота кадров, и удвоилась максимальная пропускная способность до 18 Гбит/с.
8. HDMI 2.1 (2017 г) – поддержка 8K на частоте 120 Гц и 4К до 144 Гц, максимальная пропускная способность до 48 Гбит/с.
9. HDMI 2.1а – это относительно небольшое дополнение версии 2.0, связанное с улучшенным тональным отображением.

Однако существуют ограничения на расстояние передачи HDMI. Мы рекомендуем, чтобы при использовании «стандартного» кабеля HDMI 1 длина не превышала 10 метров. Но, в продаже доступен и высококачественный кабель HDMI 2, с помощью которого длины кабеля могут достигать 15 метров.

Вот основные виды HDMI разъёмов:

• Стандартный
• Высокоскоростной
• Стандартный с Ethernet
• Высокоскоростной с Ethernet
• Стандартный автомобильный
• Автомобильный высокоскоростной
• Сверхскоростной (для 8K-приложений, HDR-видео)

Самым распространённым принято считать стандартный кабель HDMI 1 (Type-A), его пропускная способность до 5 Гбит/с. Автомобильный стандартный кабель отличается от обычного тем, что с его помощью можно подключить автомобильные видеодисплеи к устройствам. В комплекте к нему полагается доп. элемент, который убирает помехи остальных электросистем авто.

Все остальные более современные стандарты могут обеспечить скорость передачи данных выше, что необходимо для просмотра мультимедийного контента с высоким разрешением. Так, к примеру, высокоскоростной кабель HDMI способен пропускать до 10 Гбит/c. И поддерживать разрешение 4К.

Высокоскоростной автомобильный предназначен исключительно для автомобильной сферы. А сверхскоростной гарантирует более высокое разрешение, работает с HDMI 2.1. Поддержка Ethernet встроена во все варианты, кроме автомобильных. Функция допускает, чтобы устройства, одновременно подключённые через HDMI, могли соединяться, с маршрутизатором Ethernet на скорости до 100 Мбит/c.

Где и для чего HDMI используется

Автомобильный, микро, мини и стандартный – перечень размеров разъёмов HDMI большой, каждый из которых используется с определёнными устройствами.

Стандартный или HDMI-А – этот кабель для приборов-источников, благодаря ему подключается игровая консоль к экрану или телевизор к проигрывателю. Mini Type-С (или мини-разъём HDMI) работает с зеркальными цифровыми камерами, планшетами.

HDMI Type-D или разъём размера Micro, необходим для миниатюрных приборов, смартфонов, камер, планшетов. Как и у Type-С, у Type-D различные концы. Что касается Type-Е, или разъёма для автомобилей, не очень популярен и чаще используется для производственных/промышленных целей, связанных с автоприложениями.

Подытожив всё вышесказанное, заметим, что для современных приложений аудио-/видео, лучше использовать цифровое соединение. Оно обеспечит чистое и чёткое изображение, в отличие от устаревших аналоговых (композитное видео, компонентное, VGA и др.). Теперь уточним перечень устройств, которые могут вступить во взаимосвязь.

Интерфейс HDMI поддерживают

• Смартфоны
• ТВ (кабельное, спутниковое)
• Фотоаппараты, видеокамеры
• Игровые консоли (приставки)
• ПК (портативные и настольные)
• Медиаплееры и медиастримеры
• Домашние кинотеатры, саундбары
• DVD-проигрыватели, рекордеры и их вариации
• Мониторы, видеопроекторы, внешние дисплеи и т. д

Для телевизоров лучше использовать HDMI, для компьютеров не обязательно, так как выбор усложняется наличием USB-C, Display Port или Thunderbolt.

Как выбрать HDMI кабель – видео

Павлина Pandora

Второе имя Павлины — Pandora. Не потому, что она опасна, как мифологический ящик, а из-за страсти к познанию нового и неизвестного. Нет темы, которую ей не удалось бы раскрыть, даже если это принесёт разочарование. Почему она в TehnObzor? Вот ответ… «Мне не только с детства интересны технологии и гаджеты, но и то, как они меняют людей, их быт или межличностные отношения».

Что такое HDMI? Основы мультимедийного интерфейса высокой четкости

Если вы геймер, профессионал в области видео и аудио или человек, который хочет купить кабель HDMI, то у вас, вероятно, есть вопросы об этой технологии.

Вы можете спросить:

«Что означает HDMI?»

«Что такое HDMI?»

«Что такое HDMI 2. 1?»

Интерфейс HDMI все шире используется для передачи аудио и видео. Давайте разберемся в истории и деталях разработки Интерфейс HDMI , читайте дальше, чтобы узнать больше.

Что такое HDMI?

«HDMI» означает «Мультимедийный интерфейс высокой четкости». Это может показаться сложным термином, но это не так. Проще говоря, это причудливое определение просто означает «это тип технологии, которая обеспечит вас аудио и видео высокой четкости».

Если вы искали кабели HDMI, вы могли заметить, что эти буквы часто сочетаются с дополнительными словами или цифрами.

Слова, идущие после HDMI, помогают понять, какой тип интерфейса HDMI вы используете. Если после HDMI стоят цифры, они относятся к версии HDMI, которую вы используете. В следующих нескольких разделах мы объясним, как это работает.

Сравнение цифровых сигналов и аналоговых сигналов

Проще говоря, HDMI — это цифровой сигнал передачи. Это альтернатива аналоговым сигналам только для видео, более старому типу сигнала передачи. Чтобы понять эту концепцию, важно знать, как работают эти различные типы сигналов передачи. Мы начнем с рассмотрения того, как передаются эти сигналы.

Как аналоговые, так и цифровые передачи проходят через электромагнитные волны. В этом они похожи.

В зависимости от частоты этих волн вы сможете увидеть изображение на экране или услышать любимую музыку.

• Аналоговые сигналы

Однако эти сигналы работают по-разному. Аналоговые сигналы состоят из непрерывных волн, и их значения амплитуды и частоты могут быть любыми. В результате этот тип сигнала более подвержен искажениям.

Проблема с аналоговыми сигналами

Если вам когда-либо приходилось иметь дело с радиостатическими помехами, то вы точно знаете, о каком типе искажения мы говорим.

Еще одна проблема, связанная с аналоговой технологией, заключается в том, что вам необходимо иметь отдельные кабели для аудио и видео. Если вы когда-либо использовали аналоговые сигналы только для видео, такие как VGA или DVI, то вы знакомы с этим.

Может показаться, что это не большая проблема, использовать один кабель для видео, а другой для звука.

Но если вы когда-нибудь теряли кабель, когда приглашали друзей на вечер кино, вы знаете, как неприятно копаться в своей большой коробке с кабелями и проводами в поисках нужного кабеля.

• Цифровые сигналы

Здесь кабели HDMI являются отличным решением. HDMI может передавать видео и звук одновременно, что упрощает весь процесс. Кроме того, HDMI обеспечивает более высокое качество видео и звука, поскольку сигналы являются цифровыми, а не аналоговыми.

Цифровые сигналы состоят только из двух возможных значений: 0 и 1. В результате сигналы труднее прервать.

Учитывая надежность кабелей HDMI и простоту их использования, они стали невероятно популярными среди современных технологий. HDMI широко используется в ноутбуках, телевизорах и других экранных технологиях.

Типы интерфейсов HDMI

Существует три различных интерфейса HDMI. Это HDMI, MINI HDMI и MICRO HDMI. В этом разделе мы расскажем, как определить тип HDMI, необходимый для соответствия вашему устройству, при покупке кабелей HDMI. Мы также расскажем, как эти различные типы кабелей HDMI обычно используются на каждом устройстве.

HDMI

HDMI — это стандартный размер HDMI, 13,9×4,45 мм. Он также известен как HDMI типа A и выпускается как в версии с разъемом «папа», так и в версии с разъемом «штекер». Этот тип HDMI в основном используется с обычными устройствами и аудиовизуальным оборудованием. Например, Xbox, Blu-Ray или телевизор.

Чтобы найти место для подключения кабеля HDMI, найдите на своих устройствах разъемы с метками TGV, Screen, Display или Source.

МИНИ-HDMI

MINI HDMI — это меньший размер HDMI, 10,42 x 2,42 мм. Этот тип кабеля HDMI в основном используется с небольшими устройствами, такими как планшет или телефон. Чтобы найти место для подключения кабеля HDMI, посмотрите на нижнюю часть устройства.

Форма области разъема аналогична разъему HDMI стандартного размера, но меньше.

MICRO HDMI

MICRO HDMI — это наименьший размер HDMI, 5,83 x 2,20 мм. Этот тип кабеля HDMI также используется с небольшими устройствами, такими как телефон или планшет. Если у вас есть Kindle, этот тип кабеля вы бы использовали для его зарядки и передачи файлов с вашего компьютера.

HDMI в портативных устройствах становится все более популярным. Обычно вы можете найти область плагинов в нижней части вашего небольшого устройства. Форма области подключения будет аналогична мини-HDMI, но даже меньше.

Версии HDMI

Первый HDMI был выпущен в 2002 году. С тех пор появилось множество различных версий. Важно понимать эти разные версии, чтобы знать характеристики и параметры каждой версии. Это поможет вам понять, как работает HDMI и какой тип лучше всего подходит для вас.

Версия 1.0

Эта версия HDMI — исходная версия — вышла 9 декабря 2002 г. Она могла передавать до 8 аудиоканалов, а также цифровой видеосигнал. Данные передавались со скоростью не более 4,95 Гб в секунду. Кроме того, видео можно было передавать с частотой кадров 60 кадров в секунду и с разрешением 1080p.

Версия 1.1

Эта версия HDMI была выпущена в мае 2004 года, более чем через два года после первоначальной версии HDMI. В него были внесены некоторые обновления, и теперь его можно было использовать с DVD-Audio. В остальном характеристики были такими же, как у HDMI 1.0 9.0003

Версия 1.2

Эта версия HDMI вышла в августе 2005 года. Это обновление внесло много значительных изменений. Использование кабеля HDMI с ПК стало намного проще. Кроме того, кабель HDMI теперь может поддерживать низковольтные источники, например, PCI Express.

У него также был One Bit Audio, который можно было использовать на Super Audio CD. Теперь он также может поддерживать 720p с частотой 100 и 120 Гц.

Версия 1.3

HDMI 1.3 вышел в июне 2006 года. Эта версия имела увеличенную пропускную способность до 10,2 Гбит/с. Кроме того, теперь он может поддерживать большее цветовое разрешение на каждом канале, поддерживая 16-бит, 12-бит и 10-бит. Также вышел мини-HDMI, также называемый HDMI Type C.

Он также представил частоту обновления 144 Гц.

Версия 1.4

Эта версия HDMI вышла в мае 2009 года. Это была гораздо более гибкая версия, которую можно было использовать на многих типах устройств. Одним из примеров этого является то, что теперь появился кабель Ethernet HDMI, а это означало, что по нему можно было подключиться к Интернету.

Кроме того, благодаря обновлению 30 Гц теперь доступна поддержка разрешений 4K. Также был представлен HDMI ARC, о котором мы расскажем позже в этой статье.

Версия 2.0

HDMI 2.0 вышел в сентябре 2013 года. Это была огромная трансформация оригинального HDMI. Особенности включали поддержку до 32 аудиоканалов, увеличенную пропускную способность до 18 Гбит/с и частоту обновления 60 Гц, поддерживающую разрешение 4K.

Версия 2.1

Эта версия HDMI вышла в ноябре 2017 года. Она имела огромное разрешение, 10K при 120 Гц. Он также смог поддерживать пропускную способность 48 Гбит/с. Несмотря на то, что это очень современный кабель HDMI, он немного отличается от других с точки зрения формы штекера, поэтому он еще не получил широкого распространения.

Что такое HDR?

HDR означает «High Dynamic Range». В версии 2.0a, вышедшей после версии 2.0, был добавлен HDR. Это было важно, поскольку HDR делает цвета более яркими и естественными. Он также выделяет основные моменты. При использовании кабеля HDMI с поддержкой HDR общее изображение выглядит более деликатным. В результате это полностью изменило визуальные эффекты, когда дело дошло до HDMI.

Что такое ARC?

Если вы задаетесь вопросом: «Что означает HDMI ARC?» мы ответим на вопрос здесь. ARC означает обратный аудиоканал. Цель появления ARC — упростить установку всей цифровой бытовой техники онлайн.

Это означает, что независимо от того, какая у вас звуковая система или каковы ваши настройки, ваш HDMI будет ее поддерживать. Если вы большой геймер или любите смотреть фильмы с причудливыми настройками, такими как объемный звук, это отличный технологический выбор.

Что такое AWG?

AWG означает толщину каждого провода. Это расшифровывается как American Wire Gauge. В HDMI толщина составляет 30AWG, 28AWG, 26AWG, 24AWG, 30AWG и так далее. Если рейтинг ниже, то это означает, что кабель толще. Это означает, что его сложнее развернуть и это может вызвать проблемы для вас.

Провод 24AWG толще, сопротивление меньше, а помехи сигнала слабее. HDMI 2.0 имеет в общей сложности 19 проводов. Провод HDMI 2.0 24AWG толще, чем провод HDMI 2.0 30AWG.

Советы по покупке HDMI

Если вы покупаете кабель HDMI, вот несколько советов, которым вы можете следовать, чтобы сделать правильную покупку. Для обычных пользователей мы рекомендуем приобрести:

• Кабель HDMI 2.0
• Кабель HDMI, поддерживающий [email protected]

Этот тип кабеля может удовлетворить практически все потребности обычного пользователя.

Для профессиональных пользователей игр, аудио и видео мы рекомендуем приобрести:

• Кабель HDMI 2.1
• Кабель HDMI, поддерживающий [email protected]
• Или кабель HDMI с поддержкой 8K для еще лучшего отображения и звука

Имейте это в виду. Если длина слишком велика, например, более 10 м, для достижения качества изображения 4K мы рекомендуем вам приобрести:

• Оптоволоконный кабель HDMI.

Подводя итоги

Теперь вы знаете все, что вам нужно о кабелях HDMI. Вы также знаете все о различных типах кабелей HDMI, а также об их истории и версиях. Вы также узнали о HDR, ARC и AWG и о том, какой HDMI лучше всего подходит для вас.

Теперь, когда вы знаете, что вам нужно знать о кабелях HDMI, у вас есть вопросы о кабелях HDMI, на которые мы можем ответить? Или у вас есть какие-либо рекомендации для людей, которые хотят купить правильный кабель HDMI? Оставьте комментарий здесь.
