Чтобы создать цветную картинку на экране, от источника проводится передача данных о цвете и яркости каждой точки монитора или дисплея. Все обилие цветовой палитры передается путем «смешивания» 3-х основных цветов различной яркости (RGB). Само сокращение RGB расшифровывается как Red, Green, Blue (красный, зеленый, синий). Три цвета при максимальной яркости дают белую точку на экране, а их полное отсутствие — черную.

В зависимости от типа соединения (интерфейса) применяются разные форматы передачи этих данных на принимающее устройство. Оба интерфейса (композитный и компонентный) используют разъемы, получившие название RCA. Компания Radio Corporation of America (RCA) предложила его для стандарта соединений аудиоаппаратуры еще в далеком 1940 году. В России эти разъемы известны под названиями «тюльпаны» или «колокольчики».

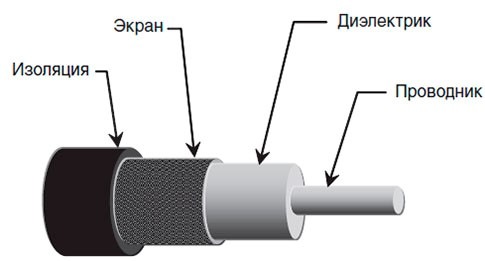

Проводником между разъемами является коаксиальный кабель. В кабелях этого типа защитный экран от помех выполнен в одной оси с сердечником-проводником (co — совместно и axis — ось).

Сами по себе кабель и разъемы RCA идентичны (взаимозаменяемы) в обоих интерфейсах.

Композитный интерфейс

Интерфейс, в котором сигналы цветности и яркости не разделены, а передаются по одному каналу связи, называется «композитным» (т.е. многокомпонентный). Это один их самых первых упрощенных интерфейсов. Из-за «смешивания» сигнала на входе в кабель и его последующего разделения при прочтении на устройстве вывода, возникают паразитные перекрестные помехи. Исключить их полностью невозможно. Появляется «смазанность» картинки.

Это считается основным недостатком «композита», который ограничивает качество передаваемого видеосигнала. Композитный кабель, как правило, трехжильный. Желтым цветом обозначается разъем RCA для передачи видео, белым и красным (моно и 2-й канал стерео) — звуковые проводники. Технических различий в свойствах всех 3 жил кабеля нет. Цветовая маркировка необходима для прослеживания концов одного провода (вход-выход), чтобы пользователь их не перепутал.

Компонентный интерфейс

По мере развития видеоиндустрии повысились требования к качеству сигнала. Избалованный пользователь готов платить за картинку высокого качества. Так почему бы не предоставить ему желаемое? Интерфейс, в котором данные о цветности и яркости передаются каждый по своему каналу, не смешиваясь между собой, называется компонентным. Он выполнен аналогично 3х-жильному «композиту» с одним каналом для видео и двумя для стереозвука с разъемами RCA, но в «компоненте» по всем 3 каналам передается информация о видео. Для передачи аудиосигнала можно купить отдельный кабель или взять компонентный из 5 жил: 3 для видео, 2 для аудио.

В компонентном интерфейсе разделена яркость и цветность красного, синего. Разъемы имеют синюю, красную и зеленую маркировку соответственно. Несмотря на наличие зеленого «тюльпана» данные о цветности зеленого не передаются. По нему передаются данные о яркости. Цветность зеленого рассчитывается на принимающем устройстве по определенному алгоритму. В основе этих вычислений лежат данные об общей яркости и цветности синего и красного.

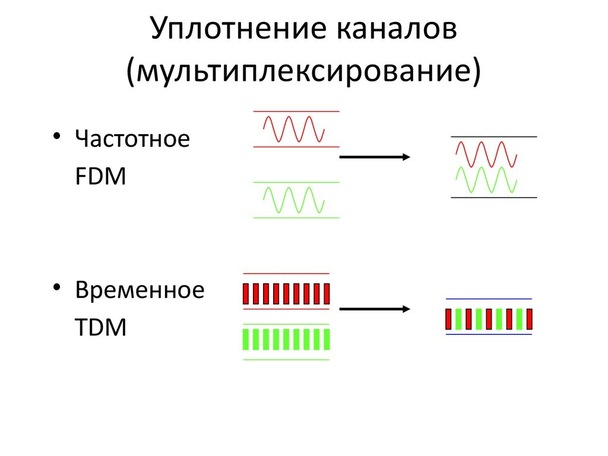

Выделение отдельной линии для яркости понадобилось для воспроизведения развивающегося цветного телевидения на старых черно-белых телевизорах. В компонентном кабеле смазывание картинки не возникает, так как тут отсутствует смешивание (мультиплексирование).

Остаются незначительные потери при передаче сигнала на его естественное затухание, в зависимости от длины и материалов проводника. Сильное затухание выражается в ухудшении яркости картинки на экране. Эти потери могут быть рассчитаны при помощи таблицы специальных коэффициентов, которая поможет подобрать максимальную длину кабеля между устройствами.

Отличие компонентного YPbPr от YCbCr

Сам компонентный разъем на устройствах может иметь 2 обозначения: YPbPr или YCbCr. По каналу, обозначаемому Y, передается сигнал уровня яркости. По каналу с обозначением b (blue) передается сигнал разности между яркостью и синим, а по каналу r (red) — сигнал разности между яркостью и красным цветом. Буквы P и С обозначают различные алгоритмы записи и считывания информации о цветовом пространстве изображения (последовательность и очередность кодирования). Разница между этими обозначениями заключается в типах формирования видео на экране. Их всего два: чересстрочная (i– interlaced, «интерлейс») и как альтернатива, прогрессивная развертки. При интерлейсе каждый кадр видео формируется из 2 «полукадров», напоминающих жалюзи. В первом полукадре проходит сигнал для «четных» строк изображения, во втором для «нечетных».

Это позволяет при одной и той же пропускной способности канала увеличить частоту изображения в 2 раза, по сравнению с прогрессивной разверткой.

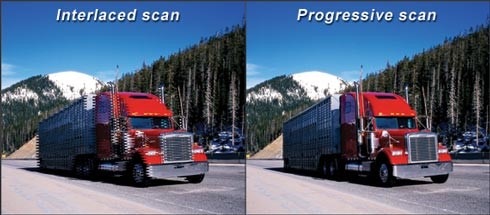

При прогрессивной (p — progpessive) развертке каждый кадр передается целиком, построчно. Это убирает эффекты искажения. Пропадает «гребенка» при просмотре динамичных сцен. Нет половины строк, ожидающих обновления, но необходима удвоенная пропускная способность канала. Интерфейс YPbPr компонентного разъема означает, что это порт «универсал». Он поддерживает и прогрессивную, и интерлейс развертки.

Маркировка YCbCr говорит о том, что разъем поддерживает только чересстрочную развертку. На это стоит обратить особое внимание при подборе компонентов домашнего кинотеатра или при подключении видеокамеры к монитору/телевизору. В этом случае во время воспроизведения видео с неподдерживаемым типом развертки могут возникнуть искажения, а иногда просмотр вообще будет невозможен.

Так что же лучше?

При выборе компонентов аппаратуры следует основное внимание уделить «языку» (интерфейсу), на котором принимающие и передающие устройства будут «общаться» между собой. Он должен быть одинаков или полностью поддерживать возможности разъема сопрягаемого устройства.

Воспроизведение прогрессивного видео на интерлейсе будет с искажениями. Видео с чересстрочным типом развертки на приемнике с YPbPr интерфейсом будет выглядеть безукоризненно.

В споре компонентного и композитного интерфейсов несомненно лучше «не складывать все цвета в одну корзину» и выбрать YPbPr-компонент. Хотя с победным наступлением эры 4К оба эти интерфейса рано или поздно канут в лету, так как через «колокольчики» RCA максимум возможна передача сигнала только в HD-разрешении.

что это и для чего используется, где находится

Что такое YPbPr на телевизореЧто такое YPbPr на телевизоре

С помощью входа YPbPr на телевизоре можно значительно улучшить качество изображения. Вход есть практически на всех телевизорах, но, к сожалению, не все о нем знают. Что такое разъем YPbPr на телевизоре и для чего он нужен вы узнаете в данной статье.

Что такое компонентный RCA YPbPr

Каждый разъем на телевизоре имеет свое предназначение. Вход необходим для передачи цифрового сигнала. Обеспечивает максимальное качество за счет того, что потери картинки минимальны. Передача по может конкурировать с профессиональными кинозалами. Яркие, насыщенные цвета, максимально приближенные к натуральным.

Телевизор — это приемник аналогового сигнала. О цифре речь не шла, до недавнего времени. Современные технологии позволили сигнал преобразить. Благодаря этому мы имеем частотно-импульсный, цифровой стандарт. И можем дома смотреть телевизионные передачи, фильмы и сериалы в хорошем качестве.

Как же этого добиться? Дело в том, что изображение раскладывается на три компонента, по первичным цветам. Отсюда происходит и название входа, каждый из которых выполняет свою определенную функцию. Рассмотрим каждый из них:

Буква Y — обозначает первый вход, который отвечает за яркость изображения. Второй — Pb, контролирует разницу между яркостью и синим цветом. Третий — Pr в ответе за яркость и баланс красного. Все эти цвета лежат в основе непревзойденной яркости изображения.

Цвета распределяются в трехмерной плоскости. Передаются по коаксиальным кабелям.

Все элементы входа YPbPr выполнены в разной цветовой гамме для того, чтобы даже чайник смог их подключить к устройству, ничего не перепутав.

Важно! Качество изображения зависит не только от этой функции, но еще и от уровня сигнала, передаваемого на ваш телевизор. Если вы предъявляете максимальные требования к качеству изображения, убедитесь в том, что ваша телевышка передает вам сигнал нужного качества.

Для чего используется и где находится компонентный вход

Для чего используется и где находится компонентный входДля чего используется и где находится компонентный вход

Сегодня телевизоры выпускаются уже с поддержкой цифрового вещания. Ну а разъем ypbpr присутствует практически на всех современных устройствах.

По такому входу подключаются различные плееры и проигрыватели. Он помогает превратить аналоговый сигнал в цифровой. Цифра дает лучшее качество. Все современные телевизоры поддерживают именно этот формат вещания.

Найти на своем телевизоре такой разъем очень просто. Находится он всегда на задней части. Выглядит как несколько разноцветных кружков. Какой элемент отвечает за видео, а какой за аудио, перепутать сложно. Обычно все это прописано на английском языке.

Важно! Сигнал может преобразовываться разными способами: полным набором или через пиксельную строчку. Второй вариант несет в себе самое лучшее качество изображения. Используется стандартом HD.

Еще одна причина хорошей передачи изображения заключается в том, что картинка не мерцает. За счет этого такое сходство с кинотеатром. Это самый близкий компонентный вход к формату DVD.

Таким образом появилась возможность подключения домашних кинотеатров. Теперь можно смело идти в магазин электроники и выбирать понравившуюся систему. Особенно это актуально для любителей кино. Киноманы уже на протяжении многих лет смотрят ТВ высокого качества. Вот несколько советов по выбору домашнего кинотеатра:

  1.  Для начала определитесь с бюджетом, с тем, сколько вы готовы потратить денег, чтобы организовать у себя в доме комнату для просмотра кино.
  2.  Теперь надо знать площадь комнаты, которую хотите оборудовать. Это тоже является важной характеристикой, чтобы грамотно подобрать аудиосистему.
  3.  Подумайте, какие дополнительные функции вам необходимы, помните, что чем их больше, тем оборудование дороже.

Подключайте любые проигрывающие устройства к своему телевизору через этот вход YPbPr. Это самый лучший вариант после HDMI.

Теперь, зная что такое YPbPr, вы можете без труда подключить нужный вам плеер, и наслаждаться отличным качеством изображения со своей семьей или с друзьями.

Компонентный вход на телевизоре - что это такое, краткое описание

Как пользоваться бытовой техникой

Автор Корочка На чтение 2 мин. Просмотров 5k. Опубликовано

Компонентный вход на телевизоре позволяет значительно улучшить качество изображения. Это актуально не только для просмотра телепередач, но и при использовании его в качестве одного из компонентов домашнего кинотеатра.

Для чего используется компонентный вход?

Компонентный вход представляет собой трёхкабельное соединение:

  • один кабель предназначен для передачи сигналов яркости и синхронизации, он маркируется кругом жёлто-зелёного цвета и символом Y;
  • остальные отвечают за цветовую разницу;
    • второй — за разность уровня синего цвета и яркости, поэтому он маркируется круглым стикером синего цвета и символами Pb или V;
    • третий — за разницу в уровнях красного цвета и яркости, поэтому для его маркировки применяют красный круг и символы Pr или U.
Компонентный вход на телевизореКомпонентный вход на телевизореКомпонентный вход на телевизоре служит в том числе для подключения сторонних устройств

Через этот разъём к телевизору подключают DVD-проигрыватели и спутниковые ресиверы. Его пропускная способность позволяет преобразовать аналоговый сигнал в соответствующее цифровому формату качество:

  • чересстрочно (1080i) – во всех системах телевизионного вещания;
  • прогрессивно (1080p) – в стандартах HDTV.

Где находится?

Компонентный вход на телевизореКомпонентный вход на телевизореНайти компонентный вход не составит труда

Поскольку к этому разъёму подключают устройства для длительной работы в паре с телевизором, то чаще всего он расположен на задней панели.

Таким образом, компонентный вход за счёт разностной цветопередачи и контроля яркости и синхронности этого показателя повышает чёткость картинки и её насыщенность. Дополнительно на параметры качества изображения влияют способы преобразования сигнала: через пиксельную строчку или полным набором.

Оцените статью: Поделитесь с друзьями!

Компонентный вход на телевизоре что это — Ваша техника

Предположим, вы только что купили совсем новенький телевизор, распечатав его, увидели на задней панели огромное количество непонятных разъемов? Достав инструкцию, обнаружили отсутствие русского языка в ней. Сразу же возникли вопросы, в какие разъемы подключить DVD-плеер, как подключить звуковую акустику на внешние динамики, есть ли возможность подсоединить данный ТВ к компьютеру? В реальность если разобраться, сложности при подключении дополнительной периферии к телевизору нет. И если детально изучить запутанную кучу коннекторов вырисовывается простая и понятная схема. В этой теме мы не будем рассматривать специфические разъемы, применяемые для сервисного обслуживания оборудования, а минимизируем описание на разъемы телевизора к следующему, какой разъем и для чего предназначен.

Видео разъемы телевизора

Аббревиатура расшифровывается как High-Definition Multimedia Interface (мультимедийный интерфейс высокой четкости).


данный момент HDMI является оптимальным вариантом подключения видеотехники к ТВ, поскольку позволяет передавать цифровой ви­деосигнал любых разрешений, включая HD, а также цифровое аудио вплоть до 8 каналов. Все современ­ные телевизоры оснащаются минимум одним, а чаще несколькими такими разъемами. В свою очередь он присутствует практически в каждой модели бытовой аппаратуры, способной выводить видеосигнал: DVD- и Blu-ray-плеерах, ноутбуках, игровых консолях, ви­деокартах для стационарных ПК, видеокамерах и даже некоторых смартфонах.



Разъем семейства D-sub (D-subminiature), служа­щий для подключения ком­пьютера к телевизору. По данному коннектору пере­дается аналоговый сигнал, из-за чего качество изоб­ражения уступает получае­мому при использовании цифрового соединения. Применяется в случаях, когда на ПК отсутствует HDMI- или DVI-выход.



Европейский стандарт, разработанный в конце 70-х гг. во Франции для унификации соединения различных устройств. Через SCART можно пере­давать не только аналого­вое видео и аудио, но и управляющие сигналы. По качеству изображения он сопоставим с компонент­ным подключением, но, конечно, уступает HDMI.

Домашний кинотеатр на практике. Часть 4

RGBHV

Но это в том случае, если абстрагироваться от практической реализации. Хотя, конечно, компонент или RGB при любом раскладе лучше, чем S-Video или, тем более, композит. А вот между компонентом и RGBS (Scart) разница в качестве картинки бывает часто малозаметной. Нередко подключение по компоненту оказывается даже оптимальнее, поскольку, как уже говорилось, RGBS обычно реализуется через Scart, качество проводников которого может уступать отдельным коаксиалам, применённым в компонентном кабеле. К тому же Scart не бывает очень длинным, а это нередко требуется при, скажем, монтаже проектора на потолке или установки тумбы с аппаратурой вдали от плазменной панели или телевизора. Ну и, наконец, многие плазменные панели и проекторы Scart'ами просто-напросто не оборудованы.

А RGBS через Scart будет отличным решением в случае подключения, скажем, DVD-плеера к близко расположенному телевизору c большим экраном или плазменной панели (многие современные плазменные панели прекрасно «понимают» не только RGBHV, но и RGBS — для этого потребуется специальный кабель Scart — 4 BNC или Scart — 4 RCA).

Так что оба варианта (component video и RGBS) обеспечивают очень высокое качество изображения, просто каждый вариант удобен для определённых случаев (зависит условий установки оборудования и коммутационных возможностей оборудования). Но если вы озаботились подключением высококлассного проектора к высококлассному же DVD-плееру, а для улучшения качества картинки планируете использовать и скалер тоже, то тут уже стоит посмотреть в сторону RGBHV, либо вообще воспользоваться цифровым подключением (SDI или DVI) источника к устройству обработки и отображения.

Есть ли преобразователи RGB в component video или обратно?

Да есть. Однако цена на такие устройства весьма высока, поэтому проще сразу подобрать источник (DVD-плеер, спутниковый ресивер и т. д.) и устройство отображения (телевизор, плазменная панель, проектор), чтобы подключить их напрямую без всяких преобразователей.

Есть ли преобразователи S-Video в composite video или обратно?

В случае преобразования композитного сигнала в S-Video вы решаете лишь проблему совместимости коммутируемых устройств — качество изображения от такого преобразования не улучшится. Часто подобные преобразователи встроены в S-VHS видеомагнитофоны, либо в высококлассные AV-ресиверы. Встречаются и отдельные устройства.

В случае преобразования S-Video в композитный сигнал вы заметно теряете в качестве картинки. Правда, для небольших экранов (14″-21″ по диагонали) эта проблема практически не актуальна. Сделать такой преобразователь можно самому за несколько минут:

Чем отличается кабель S-VHS от S-Video?

S-VHS — это не кабель, а формат видеокассеты. У кабеля одно название — S-Video, хотя, к сожалению, продавцы во многих магазинах называют его почему-то S-VHS, что свидетельствует лишь об их некомпетентности.

Говорит ли наличие разъёма Scart на телевизоре или источнике о наличии RGB в этом Scart'е?

Нет. Дело в том, что через Scart может передаваться и композитный видеосигнал, и RGBS, и S-Video. Плюс к этому, звук и служебные команды. Поэтому совсем не обязательно, что в Scart-выходе аппарата или Scart-входе телевизора присутствует RGB. Выяснить просто: посмотреть в инструкцию к аппарату. Либо провести визуальный осмотр задней панели аппарата: часто над разъёмом Scart пишут «Scart (RGB)». Впрочем, пишут не всегда, а вот в инструкции эта информация есть обязательно.
Более подробную информацию про разъём Scart можно получить из отдельной статьи. Однако могу успокоить: почти все современные телевизоры больших диагоналей, если оборудуются разъёмами Scart, то один или два из них точно будут с RGB. Что касается DVD-плееров, то почти все современные модели со Scart'ом позволяют выводить через него и RGB. Но лучше уточните, на всякий случай…

У меня в телевизоре только один Scart с RGB — кому его «отдать»: DVD-плееру или DVB спутниковому ресиверу (скажем, НТВ+)?

Если картинка со спутникового ресивера не идёт в формате HDTV (телевидение высокой чёткости), то по RGB лучше подключить DVD-плеер, а спутниковый ресивер — по S-Video. Караоке и VHS-видеомангитофон — по композиту, разумеется.

Не вредит ли качеству картинки коммутация видеосигнала через AV-ресивер?

Коммутаторы большинства современных AV-ресиверов от известных производителей не вносят видимых помех в видеосигнал. Тем более, что в большинстве случаев наиболее качественный источник видеосигнала (у подавляющего большинства людей это DVD-плеер) обычно подключается к телевизору (плазменной панели, проектору) напрямую. Коммутируются через AV-ресивер часто только композитные видеосигналы и S-Video.

Какой кабель S-Video стоит покупать?

Если кабель нужен для подключения S-VHS видеомагнитофона или относительно недорогого спутникового ресивера (скажем, НТВ+) к телевизору с диагональю экрана до 29″, то можно смело ограничиться недорогим кабелем за $10-15 (за готовый кабель длиной 0,7—1,5 метра). Если у вас качественный телевизор с большим экраном, к которому вы хотите подключить, скажем, DVD-плеер (с учётом, что ни RGB, ни подключение по компоненту не доступны в вашем случае), то стоит обратить внимание на более качественные кабели за $25-40. Также качество кабеля имеет немалое значение, если понадобится S-Video кабель длиной свыше 4-5 метров.

Какой кабель Scart для подключения DVD-плера по RGB покупать?

Для подключения к телевизору 21″-25″ вполне достаточно любого недорогого кабеля за $15-20 (Hama, Monitor Cable, Bandrige и т. д.). Если у вас приличный телевизор с диагональю 29″-36″, то лучше покупать кабель классом не ниже Profigold PGV-78x. Такой кабель потянет на $35-50. Для больших плазменных телевизоров стоит присмотреться к серьёзным кабелям от Supra, QED (на картинке в описании RGB в середине статьи), топовым моделям от Monitor cable и так далее. Такой кабель обойдётся в $50-100.

Какой брать компонентный кабель?

Для подключения проектора к DVD плееру лучше использовать качественный компонентный кабель, который обойдётся в $100-150 (за 2-3 метровый образец). Для подключения DVD-плеера к проекционному или обычному телевизору любой диагонали вполне достаточно купить компонентный кабель за $30-50 (2-3 метровый образец). Хотя наиболее оптимальным решением будет всё же самостоятельное изготовление кабеля, либо изготовление на заказ такого кабеля в любом крупном магазине профессионального оборудования. Обойдётся такой компонентный кабель (2-3 метра длиной) вместе с разъёмами в сумму $30-60. Я описывал уже выгоду покупки профессиональных кабелей, однако повторюсь: покупая кабель известного брэнда вы платите не только за продукт, но и за рекламу в глянцевых журналах, красивую упаковку и, разумеется, громкое имя производителя. В случае с компонентными кабелями проблема напрасного переплачивания денег особенно актуальна, потому что часто даже совсем дешёвый компонентный кабель, сделанный из 3 одинаковых кусков хорошего антенного кабеля и 6 разъёмов (общая стоимость кабеля составит не более $10) будет показывать не сильно хуже фирменного за $50. Если конечно, речь идёт о недорогих LCD-проекторах, плазменных панелях начального уровня, проекционных или кинескопных ТВ. На качественных плазменных панелях или высококлассных проекторах с большим экраном такой «фокус» с кабелем не пройдёт.

Как изготовить качественный компонентный кабель самому?

Необходимо купить в магазине профессионального оборудования качественный коаксиальный видеокабель ($2-4 за метр) и 6 разъёмов нужного типа (RCA или BNC). Однако ситуация такова, что практически все современные разъёмы RCA или BNC для профессионального оборудования не предназначены для пайки, а соединяются с кабелем путём обжима специальным инструментом. Большинство магазинов профессионального оборудования предоставляют услуги по обжиму разъёмов - обычно это стоит примерно $1 за каждый разъём. А поскольку изготовление компонентного кабеля представляет собой нарезку кабеля на 3 равных куска и установку разъёмов, то, считайте, что за работу по изготовлению компонентного кабеля с вас возмут всего $6, ну или чуть больше — зависит от фирмы. Сами обжимные разъёмы стоят по $3-5 за штуку (это высококлассные металлические разъёмы с волновым сопротивлением 75 Ом). Вот и считайте: даже если вам нужен 3-метровый компонентный кабель, то вместе с работой и разъёмами он обойдётся примерно в $50-60. И такой кабель, поверьте, по качеству картинки запросто «поспорит» с покупным фирменным компонентным кабелем за пару сотен долларов. Я не шучу. Кстати, в серьёзных инсталляциях домашних театров на базе хороших проекторов обычно и применяется качественный профессиональный видеокабель, а не «распальцованный» Hi-End видеокабель в коробке из красного дерева. Из наиболее известных компаний, производящих профессиональные видеокабели, можно назвать, например, японскую компанию Canare, Ни в коем случае не хочу обидеть других уважаемых производителей качественных профессиональных кабелей тем, что описание самостоятельного изготовления кабелей привожу на примере продукции Canare. Просто так получилось, что я не редко использовал Canare в и инсталляциях, и дома — упрекнуть эти кабели мне не в чем. Итак, для изготовления компонентного соединителя можно использовать кабели класса Canare V5-C или даже V-CFB. Кстати, подобные кабели позволяют без видимых потерь в качестве картинки использовать длины даже в несколько десятков метров.

Можно ли изготовить S-Video кабель самому?

Схема та же: покупка качественного профессионального кабеля (напомню, вам потребуется два коаксиала) и пары разъёмов S-Video. Распайку кабеля вы сможете найти в середине статьи. Но готовьтесь: паять разъёмы S-Video довольно неудобно. Кабель лучше брать относительно тонкий, иначе припаять его к пинам разъёма будет очень сложно.

Признаться, самостоятельное изготовление S-Video имеет больше минусов, чем плюсов, учитывая относительно невысокое качество видеосигнала по S-Video, сложность пайки и невысокую цену многих S-Video кабелей, качества которых вполне достаточно для коммутации спутникового ресивера или S-VHS видеомагнитофона.

Можно ли самому изготовить Scart?

Если у вас много терпения, то да. Почему терпения? Взгляните, вам предстоит паять 21 контакт с каждой стороны. Только нужно ли это? Нет, не нужно. Что в домашнем театре нужно от Scart'а? Правильно, передача видеосигнала, причём часто только RGBS и композитного (звук всё равно идёт через аудиосистему домашнего театра) — а это уже гораздо меньше хлопот. Тут надо купить пару хороших разъёмов Scart ($3-10 штука) и кабель, класса Canare V5-1.5C (на фото), который стоит несколько долларов за метр, но содержит внутри себя 5 полноценных тонких коаксиалов с волновым сопротивлением 75 Ом. Такой кабель и обеспечит качественный сигнал, и в пайке удобен.

В итоге такой самодельный Scart за $30 по качеству картинки в режиме S-Video или RGBS сможет легко тягаться с покупным Scart'ом за $70-100.

Какова максимальная длина компонентного, RGB (в случае реализации в виде 3-5 отдельных коаксиальных кабелей) или композитного кабеля?

Поскольку во всех случаях используются отдельные коаксиальные кабели, можно говорить про все три вида соединения разом. Итак, если использовать качественные коаксиальные кабели (в т. ч. профессиональные), то без видимых ухудшений изображения можно использовать длины в 20-30 метров, а при желании и больше. На низкокачественных кабелях изображение может становиться заметно хуже уже при длине кабеля свыше 5 метров.

Какова максимальная длина S-Video кабеля?

Зачастую в относительно недорогих готовых S-Video кабелях применяются не самые хорошие коаксиалы, которые неплохо ведут себя на небольших длинах, но если вы хотите протянуть кабель более чем на 3-5 метров, то лучше купить качественный (то есть, довольно дорогой) S-Video кабель, либо сделать его самому из профессионального видеокабеля (будет дешевле и лучше) — в этом случае расстояние в десяток-другой метров уже не будет проблемой.

Продолжение следует…

Что такое компонентный RCA YPbPr

YPbPr (йпер), компонентное видео, — это трехмерное цветовое пространство. Оно используется для того, чтобы кодировать аналоговый цветной видеосигнал и передавать его сразу по трем каналам. Название «компонентное» объясняется тем, что компоненты видеосигнала передают по нескольким каналам.

Обычно сигналы YPbPr передают по трем коаксиальным кабелям, которые снабжены разъемами BNC или RCA. Набор разъемов, как на передатчике, так и на приемнике, которые служат для того, чтобы подключать эти кабели, как правило, называют «компонентным разъемом». Этот разъем предназначен для того, чтобы подключать DVD-плеер, DTV-декодер, цифровой видеомагнитофон.

Некоторые видеокарты оснащены портами Video In Video Out (VIVO), что дает им возможность произвести соединение с другими устройствами с помощью компонентного видеовыхода или видеовхода.

Компонентный вход YPbPr служит для передачи цифрового видеосигнала. Это обеспечивает наилучшее качество изображения с точной передачей цвета. Вот почему картинка по качеству приближается к кино. На это указывают, в частности, хорошо проработанные детали, высокий контраст и сочный цвет.

Изображение свободно от строчной структуры, мерцания и других неприятных факторов, которые портят впечатление от просмотра.

Впрочем, некоторые специалисты считают, что компонентным разъемом этот разъем называть нельзя. Это не совсем точно. Их аргумент заключается в том, что существуют и другие типы компонентного видео. Скажем, RGB с синхронизацией всех на зеленом или смешиванием отдельных сигналов.

YPbPr преобразован из видеосигнала RGB. Он сочетает в себе три компонента: Y, Pb, и Pr.

Y — передает уровень яркости, а также синхроимпульсы. Pb — передает разность между уровнем синего и яркостью (далее luma) (B — Y). Pr — передает разность между уровнем красного и luma (R — Y). Именно в таком представлении видеоинформация подается на электронные пушки кинескопа.

Подчеркнем, что по своей сути YPbPr значительно ближе к формату данных YUV, в котором представлено видео на DVD, чем все остальные интерфейсы. Напомним, что обозначение YUV применяют изредка и тогда, когда необходимо назвать компонентные аналоговые интерфейсы. Некоторые производители по ошибке называют их YCbCr. Ведь, если исходить из спецификации спецификации THX, то они, конечно, должны маркироваться как YPbPr.
