Что такое LCD телевизор | Televizor-info.ru

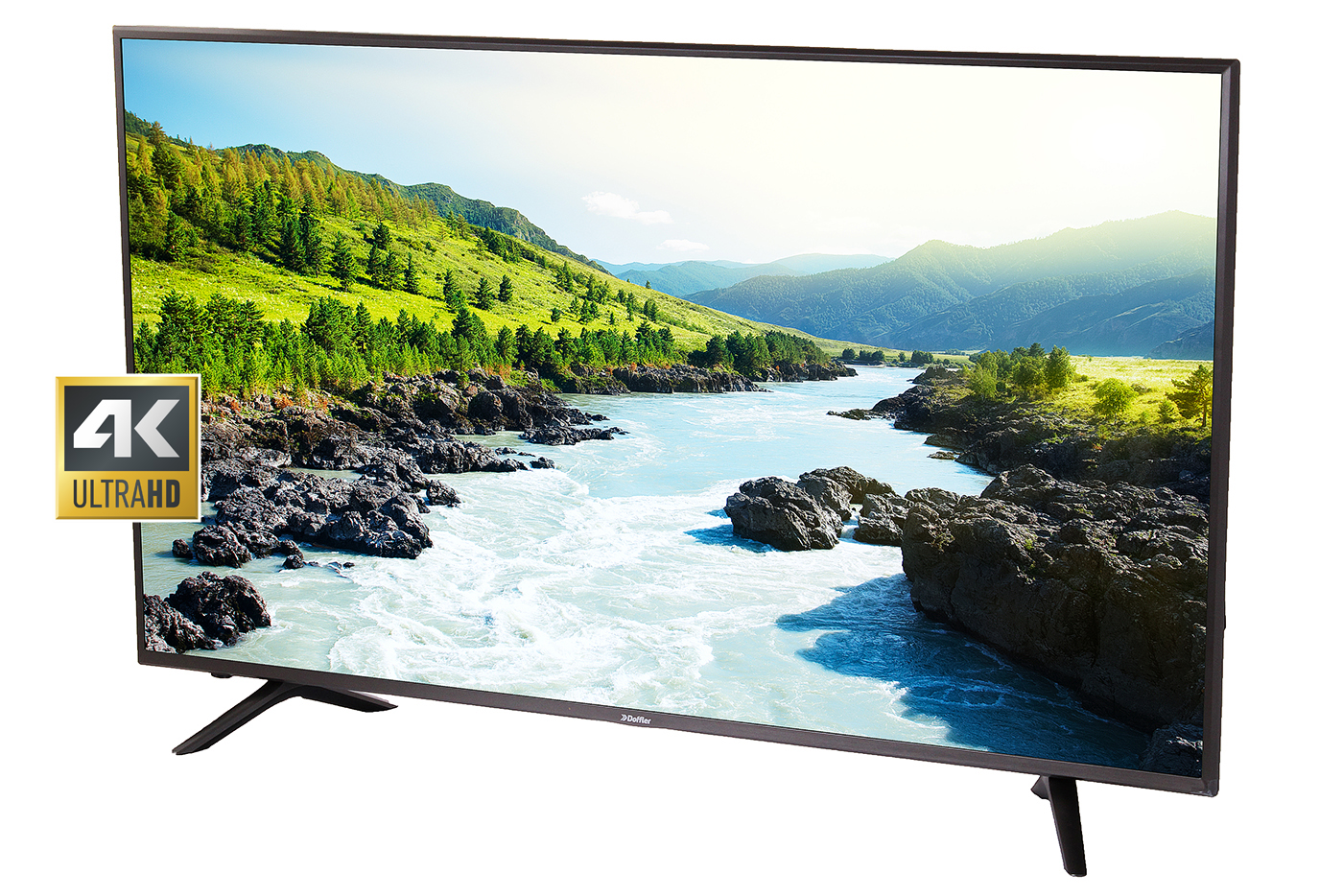

LCD телевизор — самый распространенный тип телевизора на современном рынке. Его выбрало большинство покупателей за хорошее отношение цены и качества изображения. В этой статье Вы узнаете о том, что такое LCD телевизор и как он работает.

---

data-ad-client=»ca-pub-2575503634248922″
data-ad-slot=»3433597103″
data-ad-format=»link»>

---

Принцип работы

LCD панель состоит из двух слоев поляризованного стекла «склеенных» вместе. Один из двух слоев стекла покрыт специальным полимером, который содержит отдельные жидкие кристаллы. Электрический ток пропускается через кристаллы, что позволяет им вращаться под определенным углом. При этом кристаллы пропускают через второй слой стекла определенное количество света.

Жидкие кристаллы не производят свой собственный свет, поэтому для работы телевизора необходим внешний источник света.

Например, люминесцентные или светодиодные лампы. Они располагаются позади поляризованного стекла с жидкими кристаллами.

Свет от ламп, проходя через повернутые под определенным углом жидкие кристаллы, и через специальный фильтр создает необходимое изображение.

LCD панели тонкие и потребляют гораздо меньше энергии для работы чем плазменные телевизоры. Из-за используемой технологии, они не создают вредное излучение, что выгодно отличает их от традиционных телевизоров.

В отличие от традиционных телевизоров ЭЛТ, изображение на LCD телевизоре не возникает вследствие «сканирования» электронным пучком. Пиксели LCD телевизора отображают определенный цвет с определенной частотой обновления. Иными словами, все изображение отображается (или обновляется) каждые 24, 30, 60, или сто двадцатую долю секунды.

Отсутствие кинескопа приводит к тому, что телевизоры такого типа могут быть сделаны очень тонкими, что позволяет повесить их на стену или легко разместить на письменный стол, комод, шкаф или тумбу.

на Ваш сайт.

Чем отличаются телевизоры LCD от LED

Современные технологии в области изготовления мониторов и телевизоров активно развивается. Появляются все новые решения, позволяющие достичь более высокого уровня качества изображения, при минимальном потреблении электроэнергии. Кроме этого, современные модели телевизоров отличаются долговечностью и минимальным воздействием на органы зрения. В связи обширным разнообразием моделей, представленных в магазинах России, встает вполне логичный вопрос, — чем отличаются телевизоры LCD от LED?

0.1. LED телевизор Sony

Для того чтобы дать полный ответ стоит понять, что такое LCD и что такое LED.

1. LED и LCD телевизоры и разница между ними

Прежде всего, стоит понять, что такое LCD. Как вы, наверное, уже догадались – это сокращение. Полностью название звучит так — Liquid Crystal Display, что в переводе на Русский язык означает – жидкокристаллический дисплей. Таким образом, становится понятно, что ЖК и LCD телевизор является одним и тем же устройством.

Теперь, чтобы понять, в чем отличие LCD от LED телевизоров стоит разобраться с тем, что такое LED. Но чтобы это понять, как ни странно, для начала стоит разобрать, как работает LCD дисплей.

Принцип работы LCD-дисплея заключается в использовании специальных молекул жидких кристаллов, которые под воздействием электрического поля способны менять свое положение и фильтровать, таким образом, свет. Другими словами, воздействуя на молекулы кристаллов электричеством можно блокировать или пропускать в той или иной степени один из основных цветов. Вот мы и добрались до понятия LED.

1.1. Что такое LED

LED – это технология светодиодной подсветки жидких кристаллов в LCD-дисплеях. Таким образом, становится понятно, что между LCD и LED разницы никакой нет. Другими словами, выбирая в магазине LED или LCD телевизор, вы по сути ничего не выбираете.

Но стоит отметить, что LCD телевизоры могут быть и с люминесцентной подсветкой. Как правило – это устаревшие модели, которые отличаются низкой стоимостью.

В первых жидкокристаллических телевизорах использовались люминесцентные лампы, однако они имели один недостаток. Покупателям приходилось выбирать между размерами экрана и качеством изображения, так как было невозможно достичь равномерного распределения света. Такую проблему полностью решает LED технология подсветки. Она имеет ряд преимуществ, наиболее важные из них заключаются в следующем:

• Более яркий и интенсивный свет;
• Компактность светодиодов;
• Экономичное потребление электроэнергии;
• Возможность применения разных конструктивных решений по реализации подсветки;
• Долговечность.

2. Как выбрать телевизор: Видео

Благодаря таким особенностям производители получили возможность выпускать высококачественные экраны любых размеров. В больших телевизорах используется задняя подсветка матрицы, благодаря чему достигается равномерное распределение света. Еще одно преимущество заключается в более высокой частоте мерцания светодиодного света. Благодаря этому LED телевизоры не имеют негативного воздействия на органы зрения.

На сегодняшний день LCD телевизоры и мониторы с LED подсветкой пользуются наибольшим распространением во всем мире. Они составляют достойную конкуренцию плазменным панелям, а в некоторых аспектах, даже превосходят их.

LED телевизор, что это значит

Хотя по написанию LED схожа с OLED, но обозначает она совсем другую технологию построения экрана. Что значит жидкокристаллический LED телевизор — это тв с матрицей LCD и с подсветой на светодиодах.

И если OLED (Organic Light-Emitting Diode) это значит, что экран состоит из органических светоизлучающих диодов, то LED (Light Emitting Diode) – это использование диодов для подсветки матрицы жидкокристаллического телеприемника.

LED (Light Emitting Diode) – светоизлучающий диод, а в телевизионной технике эта аббревиатура означает экран на жидкокристаллической матрице (LCD) и с подсветкой от этих светоизлучающих диодов. После введения нового вида подсветки производители телевизоров в названиях моделей стали заменять «LCD» на «LED».

Это делалось скорее с маркетинговой точки зрения. На самом деле это была не новая технология экрана, а только другой вид подсветки. Но это название телевизоров сохранилось и применяется сегодня.

Как известно жк (lcd) экраны в телевизорах состоят из ячеек (пикселей) с жидкими кристаллами и в зависимости от положения кристалла в ячейке пропускает или нет свет. Так создается свечение экрана.

От качества жк матрицы зависят такие параметры как статическая контрастность, уровень черного, углы обзора, частота обновления, время отклика. Различают такие технологии производства матрицы на жидких кристаллах для телевизоров: TN, IPS (S-IPS, IPS-Pro, P-IPS, AH-IPS), VA/MVA/PVA, PLS.

На сегодня матрицы TN ушли с рынка из-за свего низкого качества по цветопередаче, они используются для мониторов пк.

Развитие получили матрицы IPS и VA со своими разновидностями. Появилась и новая матрица ADS.

От подсветки зависят такие параметры как яркость, цветопередача, цветовой охват, динамическая контрастность. Хотя правильнее рассматривать именно систему матрица+подсветка в телевизоре и для нее измерять параметры.

Производители утверждают, что применение светодиодной подсветки может увеличить:

• яркость,
• четкость изображения,
• цветовую гамму.

Еще снижается энергопотребление LED телевизора примерно на 40%. Так же в лед телевизорах не используется ртуть, которая применяется в лампах дневного света, что сказывается на экологии.

Действительно, современные сверх яркие светодиоды могут обеспечить высокую яркость изображения на дисплее.

Контрастность увеличивается и вводится понятие динамической контрастности, когда регулируется яркость свечения светодиодов локально для разных участков экрана, и засчет этого растет показатель динамической контрастности. При этом уровень статической контрастности телевизора остается одним и тем же, он зависит от матрицы дисплея.

Уровень черного так же улучшается за счет регулирования свечения диодов во время просмотра видео. На темной сцене уровень подсветки снижается и экран становится темнее, а отсюда и улучшается уровень черного.

А вот насчет увеличения цветовой гаммы телевизора, то здесь нужно рассматривать все подробнее.

Информация о цветовом охвате и цветовой гамме.

Белые или составные светодиоды

Технологически подсветка дисплея в LCD телевизоре осуществляется от светодиодов. Для этого используют белые диоды, свет от которых попадает на светофильтры и получают синий, зеленый и красный цвета. Подобный вид называется WLED.

Для улучшения цветового охвата сначала стали использовать в качестве подсветки сразу три вида светодиодов: красные, зеленые, синие. Такая технология называется RGB LED.

Но получить с помощью таких технологий нужный спектр света не получалось. И цветовой охват был недостаточен для использования в телевизорах UHD. Для решения этой проблемы были изобретены новые виды светодиодов в телевизорах.

Сейчас в премиум моделях телевизоров используются составные диоды (GB-R LED, RB-G LED) или квантовые точки.

В составных светодиодах объединяют синий и зеленый в один и покрывают красным люминофором (GB-R), или в другом случае объединяют красный и синий и покрывают зеленым люминофором (RB-G).

Подробная информация о различиях в подсветке WLED, RGB и GB-R LED.

Квантовые точки в LED телевизоре

Совсем другую технологию изменения подсветки WLED предложила компания Nanosys.

Эта технология называется Quantum Dot Enhancement Film (QDEF) и использует в своей работе «квантовые точки». Здесь используется синий светодиод, а в качестве светофильтра для получения зеленого и красного используются квантовые точки.

Квантовые точки в телевизоре заменяют часть диодов, в данном случае красные и зеленые. Остается только синий светодиод, который формирует поток света и для возбуждения квантовых точек и для работы синих суб-пикселей на экране. А поток света на красные и зеленые суб-пиксели формируют квантовые точки.

Подробнее о квантовых точках.

Методы лед подсветки

Для повышения качества изображения на экране телевизора появилась технология локального затемнения local dimming, по которой управление светодиодами происходит группами из нескольких диодов. Система local dimming имеет несколько недостатков:

1. Плохая однородность цвета на изображении, то есть заметны яркие и темные пятна на участках где ярко включена и выключена подсветка.
2. На контрастных переходах появляются цветные ореолы.
3. На темных участках пропадают детали изображения.

Эти недостатки трудно определить по обычной видео картинке на экране телевизора, поэтому сегодня метод локального затемнения широко используется в моделях с led подсветкой.

Так же можно разделить LED телевизоры по способу расположения светодиодов: Direct и Edge.

Direct — это когда диоды располагаются сзади экрана равномерно, в виде матрицы.

Edge – это когда они располагаются по периметру экрана совместно с рассеивающей панелью. При подобном расположении нельзя сделать эффективное локальное затемнение по методу local dimming.

При прямом (Direct) методе можно получить более равномерную подсветку, по сравнению с методом Edge, но увеличится толщина телевизора и энергопотребление за счет увеличения количества светодиодов. Сверхтонкие телевизоры (толщина может быть меньше 3 сантиметров) можно получить, только применяя расположение диодов Edge.

Из-за своей экономичности и при этом показывающей достаточно хорошие результаты, наиболее часто используется боковая (Edge) подсветка с локальным затемнением.

LCD или LED телевизоры, их ключевые отличия и сравнение, что нужно знать при выборе

Покупка бытовой техники — ответственное и весьма интригующее занятие. Темпы современного прогресса ускоряются с каждым годом, поэтому большинство людей начинает чувствовать себя неудобно, уже в магазине осознавая, насколько новыми и непривычными стали бытовые приборы и технологии, на основе которых они создавались. При выборе домашнего телевизора определяющим станет тип экрана, а в этом сегменте лидерство сейчас у LCD и LED-панелей. В чем отличие этих терминов, и какой тип телевизора лучше, расскажет приведенная информация.

Что представляет собой LCD или LED телевизоры?

По сути эти два определения тесно связаны и LED телевизор — это не принципиально новый продукт, а разновидность жидкокристаллических или LCD-панелей. Именно они пришли на смену плазмовым устройствам, для работы которых, кстати, подсветка не использовалась. Вкратце работа новых панелей основана на использовании жидких кристаллов, светофильтров и поляризационной подсветки. В телевизорах последних моделей традиционные флуоресцентные лампы заменили на светоизлучающие диоды. Большинство этих новинок можно найти интернет-магазин электроники Funduk. Особое внимание следует обратить на телевизор панасоник 52 дюйма, это прекрасное сочетание цены и качества.

Таким образом, было реализовано сразу несколько преимуществ:

• Экономия электроэнергии в несколько раз, что особенно важно при постоянном использовании.
• Уменьшается общая толщина панели за счет толь, что светодиоды располагаются по краям экрана, а не непосредственно перед ним.
• Лучшее качество изображения, в частности, контрастность и четкость цвета.
• Обеспечивается более равномерная подсветка, а соответственно и качество картинки.

Новинка стало настолько удачной, что сейчас модели с флуоресцентной подсветкой практически пропали с продажи. За ними осталось главный плюс — относительно невысокая стоимость. Вместе с тем, кто сейчас захочет тратить деньги на морально устаревший или экономически невыгодный товар?

Ключевые отличия и сравнение

Определить безусловного лидера несложно, ведь LED-технологии практически вытеснили с производства популярные недавно LCD-панели с «классической» флуоресцентной лампой (подсветка CCFL). Это не значит, что новинка находится на качественно лучшем уровне, просто перед покупкой желательно разобраться в главных отличиях и правильно расставить приоритеты.

Основные критерии выбора:

• Угол обзора у обеих моделей достаточно четкий, но здесь большую роль сыграет качество стекла, которое может заметно отличаться.
• Стоимость телевизора с LED-подсветкой будет выше.
• Частота мерцания у светодиодов менее вредна для глаз при постоянном просмотре.
• Экологичность приобретения также имеет значение, а у телевизоров на основе LED-технологий в составе не содержится ртуть.

Выбирая телевизор для домашнего пользования, стоит подробней изучить рынок предложений, а также узнать современные новинки. Сейчас безусловное лидерство с панелей с LED-подсветкой, которые имеют бесспорные преимущества. Вместе с тем, прогресс не стоит на месте, предлагая новые варианты цифровой техники. К ним можно отнести новый виток развития — технологию OLED или органические светодиоды, которые уже демонстрируют превосходство перед обычными. Кроме того, логично предположить, что в скором времени и у этой технологии появиться более «продвинутый» и современный конкурент.

LCD, LED или OLED? Выбираем тип экрана телевизора

Кинескопные и ламповые телевизоры, которые некогда считались венцом технического прогресса, уже давно перешли в разряд раритетов. Их производство остановлено во всем мире много лет назад. Если по какой-либо причине вам вздумается купить телевизор тех времен, искать придется на «барахолках» и на досках частных объявлений, но точно не в современных магазинах.

Сегодня витрины магазинов поражают воображение разнообразием плоских, ультратонких телевизоров, на экранах которых изображение выглядит невероятно красочным и реалистичным. Это жидкокристаллические телевизоры. Именно они уверенно заняли весь мировой «телевизионный» рынок, навсегда вытеснив устаревшие кинескопные и даже более современные плазменные телевизоры.

Казалось бы, уж теперь-то выбрать телевизор должно быть легко и просто. Но экраны жидкокристаллических телевизоров тоже бывают разными и работают на базе совершенно разных технологий. У каждого из видов есть свои преимущества и свои недостатки. Расскажем о них поподробнее, чтобы вы без сомнений могли купить телевизор своей мечты в интернет-магазине Greenloft. ru.

Что такое жидкокристаллический телевизор?

Чем отличаются современные ЖК-телевизоры от кинескопных и плазменных? Всем! Это продукты разных эпох. Различия примерно такие же существенные, как разница между первым в мире компьютером и высокотехнологичным ноутбуком последней модели.

Производство кинескопных телевизоров на электронно-лучевой трубке (ЭЛТ) было окончательно остановлено во всем мире несколько лет назад. В основном, из-за невозможности увеличивать экран и совершенствовать его разрешение.

Плазменные телевизоры (PDP) с большими экранами и высоким разрешением, которые буквально недавно произвели фурор на рынке электроники, тоже постепенно уходят в прошлое. На сегодняшний день доля продаж PDP-телевизоров около 1 %.

99% рынка принадлежат жидкокристаллическим телевизорам. По крайней мере, на данный момент.

Матрица ЖК-дисплея — это пакет стеклянных или полимерных пластин, между которыми расположены жидкие кристаллы. Матрица оснащена светофильтрами, защитным покрытием и встроена в жесткий корпус. И есть еще один важнейший элемент жидкокристаллического экрана – это искусственная подсветка. Сама по себе жидкокристаллическая среда не может быть источником света или цвета. Чтобы изображение на экране стало видимым, через матрицу должен проходить свет и попадать на цветные светофильтры. Какую роль играет подсветка? Достаточно весомую. Именно по типу подсветки жидкокристаллические телевизоры делятся на подвиды – LCD и LED.

LCD-телевизоры (Liquid Crystal Display)

В первых жидкокристаллических телевизорах роль источника света выполняла обычная флуоресцентная лампа с белым светом (лампа с холодным катодом или ССFL).

Затем стали использовать холодно-плазменные лампы (люминесцентные лампы с внешними электродами или EEFL). Именно такие телевизоры принято называть LCD-телевизорами – телевизоры с жидкокристаллическими дисплеями и люминесцентной подсветкой.

Преимущества. Главное преимущество LCD-телевизоров – реально доступная цена. Купить LCD-телевизор можно по весьма привлекательной цене. В ассортименте производителей есть достаточно много хороших моделей по доступным ценам. При этом качество изображения может быть очень достойным – это будет зависеть от особенностей матрицы и других применяемых технологий.

Недостатки. Особенности люминесцентных ламп не позволяют производить сверхтонкие экраны. Телевизоры LCD нельзя назвать очень легкими, а экраны их далеко не самые тонкие. Кроме того, люминесцентная подсветка энергозатратная, что нельзя упускать из внимания в современных реалиях. Еще один недостаток – невозможность локального затемнения и высветления конкретных участков. Даже если необходимо показать один белый пиксель, подсвечиваться должен весь экран полностью.

LED-телевизоры (Light-Emitting Diod)

Приблизительно на рубеже XX-XXI веков на рынке появились первые жидкокристаллические телевизоры со светодиодной подсветкой экрана. Light-emitting diod означает «светоизлучающий диод». Матрица экрана у таких телевизоров подсвечивается современными и экономичными светодиодными лампами. Подсветка может быть боковой или матричной.

Преимущества. Технология светодиодной подсветки LED позволяет локально менять яркость на разных участках экрана, что заметно сказывается на качестве цветопередачи и контрастности. Светодиоды намного меньше и легче габаритных люминесцентных ламп. И намного экономичнее с точки зрения потребления электроэнергии. Толщина большинства LED-телевизоров не более 2-3 см. А потребление электроэнергии у них на 40% меньше по сравнению с телевизорами LCD EEFL. Кроме того, у светодиодных ламп длиннее срок службы.

Недостатки. Пожалуй, единственным существенным недостатком LED-телевизоров является более высокая цена, если сравнивать с телевизорами LCD EEFL. Специалисты также утверждают, что у LED-телевизоров не настолько равномерная подсветка, как у потерявших популярность плазменных телевизоров.



 OLED-телевизоры (Organic Light-Emitting Diod)

  OLED-телевизоры или светодиодные панели – это инновационный продукт, который отличается от ЖК-телевизоров не только типом подсветки, но и самим строение матрицы. Здесь задействованы особые органические светодиоды. Но их роль не ограничивается просто подсветкой. Сам экран OLED телевизоров полностью сделан из органических светодиодов (без использования жидких кристаллов). Подсвечивать экран дополнительно и использовать цветофильтры теперь нет необходимости. Органические светодиоды сами являются источником света и цвета и самостоятельно формируют изображение на экране.

Преимущества. Технология OLED позволяет генерировать миллионы оттенков, благодаря чему изображение на экране телевизора становится невероятно ярким и насыщенным. Органические светодиоды могут регулировать оттенки серого, воспроизводить идеально чистый белый цвет и максимально глубокий черный. Угол обзора практически не влияет на качество изображения, чем не могут похвастаться жидкокристаллические дисплеи. Что же касается толщины экранов, технология OLED позволяет производить ультратонкие телевизоры – не толще дисплея смартфона.

Недостатки. Выбор телевизоров OLED пока еще ограничен. Но именитые производители уже запустили OLED-телевизоры в массовое производство. Но цена на модели OLED соответствует «званию» инновационного продукта. Стоимость высокотехнологичных телевизоров OLED на порядок выше всех остальных вариантов.

Что выбрать вам? Решайте исходя из собственных предпочтений и своего бюджета. Мы постарались максимально доступно описать особенности трех основных типов телевизоров, представленных сегодня на рынке. Выбор за вами. Мы же всегда рады поделиться полезной информацией и помочь оформить заказ в Greenloft.ru.

Чем отличаются технологии LCD (ЖК), LED, OLED и плазменных экранов

Выбирая для покупки современный телевизор, можно легко запутаться в применяемых технологиях, поэтому надо хорошо представлять себе, что имеется в виду под той или иной маркировкой. На данный момент распространены три основные технологии, по которым производятся дисплеи телевизоров и мониторов: LED (ЖК), плазма и OLED. Принципиальные отличия возникают уже на этапе производства, так как все три типа телевизионных дисплеев создаются по различным технологическим принципам и с применением разных конструкционных материалов.

LCD (ЖК)

LCD экраны называют еще жидкокристаллическими, в их основу положены жидкие кристаллы. Сам экран формируется путем состыковки матриц – стеклянной многослойной пластины, между слоями которой находятся жидкие кристаллы, которые подсвечиваются изнутри источником света. Жидкокристаллические телевизоры обычно покупают для ярко освещенных комнат, для использования их совместно с игровыми приставками или для подключения к компьютеру.

LED LCD (ЖК со светодиодной подсветкой)

В основу конструкции LED телевизора положен тот же жидкокристаллический экран, но оснащенный подсветкой с помощью светодиодов на светодиодной матрице, что делает картинку ярче, улучшается цветопередача и контрастность изображения. Кроме этого, в отличие от LCD телевизора, у телевизора с LED-подсветкой гораздо ниже расход энергопотребления – в среднем на 35%. Подсветку в таких телевизорах организуют двумя способами: либо по краям экрана с помощью ряда светодиодов (это делается для телевизоров и мониторов с маленькой диагональю), либо с помощью полноценной матрицы по всей внутренней поверхности дисплея, которая составлена из белых или цветных (RGB) светодиодов. Еще более продвинутым решением, в котором применяется вышеописанная рамочная подсветка, является Edge-LED. В нем лучи света равномерно рассеиваются от краев телевизора с помощью рассеивающей панели. Такая технология в основном применяется в мобильных устройствах.

OLED

Принципиальное отличие от вышеописанных методик имеет технология OLED. Функционирование таких телевизоров основано на применении множества органических светодиодов. Они настолько малы, что с их помощью можно производить дисплеи шириной не более 3 миллиметров, а сами телевизоры при этом имеют меньший вес, чем жидкокристаллические. Кроме этого достигается более высокое качество изображения, особенно с движущимися объектами. Такие устройства воспроизводят идеально глубокий черный цвет. Но есть и недостатки – недолговечность и дороговизна. Срок действия светодиодов для некоторых цветов при непрерывном использовании равен трем годам, что на данный момент делает затруднительным производство полноцветных компьютерных OLED-мониторов. Матрицы, произведенные по технологии OLED, в свою очередь делятся на две категории – PMOLED и AMOLED, т.е. активные и пассивные.

Телевизоры OLED имеют ряд других неоспоримых преимуществ перед остальными. Кроме небольшого веса и отличной цветопередачи, такие модели имеют мгновенный отклик, для них нет необходимости в подсветке дополнительными источниками света, практически максимальные углы обзора. С помощью данной технологии можно создавать гибкие экраны, что широко используется в промышленности. Устройства способны работать в условиях большого диапазона температур окружающей среды.

Логическим продолжение OLED является новейшая разработка – QDLED, которой присущи все преимущества родительской технологии. QDLED основана на применении светодиодов с использованием квантовых точек. Такое решение пока не получило широкого распространения в массовом производстве дисплеев, но специалисты предрекают ему большую популярность в производстве как смартфонов и планшетов, так и широкоэкранных телевизоров с большой диагональю.

Плазма

ТВ с экраном на основе плазменной панели также пользуются большим спросом. Производство плазменного экрана состоит в помещении между двух стеклянных пластин газонаполненных ячеек с подключенными к ней электродами. Плазма имеет более привлекательную контрастность изображения и передачу цветов, нежели жидкокристаллические панели, однако в долговечности использования уступают последним. В среднем длина жизни такого дисплея – около 30000 часов, после чего происходит выгорание отдельных участков экрана из-за воздействия на него высоких температур. Однако такой длительности вполне достаточно для бытовых телевизоров. Плазменный телевизор следует выбирать для малоосвещенных комнат с целью просмотра на нем видеоматериалов с динамическими сценами, художественных фильмов и спортивных передач, если вам нужен размер экрана побольше.

Сравнительная характеристика ЖК и LED телевизоров

LED-мониторы формально тоже классифицируются как ЖК-телевизоры. В быту же приборы с ламповой подсветкой именуются упрощенно «жидкокристаллическими» или «LCD», а устройства со светодиодами выделяются из этого класса названием «LED».

Казалось бы, технология вписывается в обстановку современного дома намного лучше. Однако устройства LCD не спешат уходить в прошлое, и на то есть существенные причины. Чтобы определиться с покупкой, стоит составить полное представление о продукте. Сравнительная характеристика ЖК и LED телевизоров может показать, что время ламповой подсветки еще не прошло.

Функции современного ТВ

Телевизор плотно вошел в жизнь человека и не собирается из нее уходить. После того как технология Смарт ТВ стала достоянием широкой общественности, телеприемники сейчас все чаще используют как средство общения и инструменты для развлечения в сети. Однако классический телевизор без технологии Смарт ТВ тоже имеет ряд значимых для пользователя функций. Модели типов ЖК и LED одинаково хорошо с ними справляются

Организация домашнего кинотеатра.

Современные телевизоры могут продемонстрировать ряд выдающихся особенностей. Они поддерживают самые распространенные видеоформаты и, при подключении дополнительных устройств, открывают доступ к кладезям кинохроники любых лет. Сегодня ЖК или LED телевизоры создаются в расчете на разрешения HD и Full HD. Постепенно в повседневную жизнь входит формат 4К.

Плоские жидкокристаллические панели показывают объемное изображение, погружающее зрителя в заэкранную действительность. Производители также выпускают широкий ассортимент устройств с очень хорошими встроенными динамиками, создающими глубокое и эффектное впечатление от звуковых эффектов. Кроме того, к телевизорам можно подключать другие устройства звуковоспроизведения.

Плоские дисплеи весят значительно меньше своих предшественников, лучше передают цвета и позволяют поместить устройство прямо на стену. Тип подсветки Direct LED позволяет делать изображение в разы ярче и контрастнее.

Дисплей для видеоигр

Игровая индустрия развивается стремительными темпами. Свыше десяти миллионов россиян постоянно или в определенные моменты своей жизни увлекаются видеоиграми. Подключение приставок и консолей к телевизору позволяет получать больше удовольствия от процесса игры. Для того, чтобы использовать телеприемник с этой целью, нужно подключить к нему приставку, консоль или компьютер. LED или ЖК- устройство также должно поддерживать 3D и HD-формат видео.

ВАЖНО! Чтобы не создавать сложностей во время игрового процесса, экран должен иметь минимальное время отклика, широкие углы обзора и достоверную цветопередачу. Функция Смарт-ТВ позволяет подключиться к онлайн-библиотекам. ЖК или LED телевизоры одинаково хорошо позволяют насладиться игровым миром.

Оставьте заявку и получите скидку 15% на первый ремонт!

Оставить заявку

Элемент декора

Конструкторы и дизайнеры постоянно работают над созданием более привлекательных и оригинальных моделей телевизоров. Ими разработаны приборы с изогнутыми экранами, зеркальной поверхностью, тонкими художественными рамками и дисплеи необычных форм.

Эта область производства продолжает готовить для потребителя новые сюрпризы.

Особенности LCD телевизоров

Ключевой принцип работы ЖК-телевизоров не содержит отличий LED от LCD. В жидкокристаллических устройствах (liquid crystal display) используются для создания тонких устройств отображения информации. Дисплеи на базе жидких кристаллов бывают как монохромными, так и цветными. Монохромные изделия часто используются в простых часах и будильниках. Цветная ЖК-матрица выполнена из пластин стекла, или, что лучше, полимерных материалов. В их слоях размещены жидкие кристаллы. Каждый пиксель состоит из подводящих ток электродов, ЖК-молекул и два перпендикулярных поляризационных фильтра.

Жидкие кристаллы подвержены влиянию электрических полей. Когда на электроды поступает ток, молекулы начинают выстраиваться в его направлении. Когда напряжение электрического поля очень велико, оно меняет ориентацию всех жидких кристаллов. Повернувшиеся параллельно друг другу молекулы создают непрозрачную структуру. На характеристику прозрачности можно влиять, манипулируя напряжением.

Электроды, транзисторы TFT и катоды наносятся на пластины матрицы распылением. Оттенки формируются путем аддитивного смешивания основных цветов из RGB-пушек. «Аддитивность» подразумевает добавление цветов на черную поверхность.

Обычные ЛСД-экраны часто подсвечиваются по технологии CCFL, то есть люминисцентными источниками освещения с холодными катодами. Излучаемый свет получается ровным, без мерцания. Катод называется холодным, так как для включения ему не требуется предварительно разогреваться.

Для изготовления телевизоров активно применяется также подсветка типа EEFL, то есть люминисцентные лампы, имеющие внешние электроды. Свет в приборе образуется за счет ионизации газа электричеством высокой частоты. Газ трансформируется в плазму и заставляет люминофорное покрытие светиться.

ВАЖНО! Так как обычные LCD-экраны подсвечиваются лампами, корпуса устройств остаются толстыми и громоздкими. Тяжесть и толщина конструкции является серьезным недостатком этого типа приборов, чем и отличается LCD от LED. Массивные габариты препятствуют возможности поместить устройство на стенку или аккуратно вписать в интерьер.

Особенности LED телевизоров

LED-телевизоры используют в своей конструкции светодиоды. Дешевую подсветку ставят по бокам устройства, дорогую располагают в задней части телевизора, за матрицей. Разница в цене обусловлена цветовыми различиями. Боковая подсветка распространяет по экрану только ровный белый тон. Диоды задней подсветки формируют цветовую схему RGB. В том числе благодаря этому, дорогие устройства имеют более высокие показатели яркости и контрастности.

Задняя подсветка называется Direct LED, боковая – Edge LED. Выбор между Direct LED или Edge LED неоднозначен. Расположение светодиодов за матрицей не допускает засвечивания экрана по бокам телевизора. Direct LED используется для обеспечения равномерной и управляемой подсветки по всей площади экрана. В приборах также становится возможным использовать локальное затемнение, то есть избирательную настройку яркости отдельных участков экрана. Данная технология называется Local Dimming. Однако Direct ЛЕД делает заднюю часть корпуса толще. Боковая подсветка Edge LED также тратит меньше электроэнергии.

В чем разница между ЖК и LED

Итак, в чем разница между вышеописанными типами телевизоров? Формально, никакой разницы между ЖК и LED-мониторами нет. В обычных LCD-телевизорах и LED-приборах различаются именно типы подсветки. Технически LED-экраны тоже являются ЖК-устройствами.

Однако разные типы подсветки оказывают принципиальное влияние на всю конструкцию:

• LED-телевизоры не содержат ртуть. Лампы подсветки в обычных CCFL и EEFL-мониторах наполнена газами с примесью ртути. Поэтому ламповые мониторы менее экологичны и могут представлять некоторую опасность.
• LED-технология позволяет экономить электроэнергию. Светодиоды на 40% более энергоэффективны.
• Только телевизоры, использующие тип подсветки Direct LED, могут сравниться в равномерности распределения цвета по тв-экрану с обычной ламповой подсветкой. Кроме того, на более дешевых моделях подсветка может сбоить. Это происходит из-за попытки сэкономить на производстве. Проблемы с подсветкой сильно сказываются на работе телевизора.
• Тип подсветки Edge LED создает засвеченные участки изображения.
• Светодиодная подсветка работает гораздо дольше. Люминисцентные лампы склонны быстро выгорать.

Игровые приставки и консоли можно использовать на любом типе экрана. Несмотря на то, что технология подсветки CCFL от ЖК формально устарела, она все еще может посоперничать со многими моделями класса LED. При выборе телеприемника имеет значение не только тип подсветки, LED или LCD. Также многое решает разрешение экрана, технологии передачи сигнала, а также наличие дополнительного функционала. Если в корпусе устройства стоит хороший видеопроцессор, LCD с подсветкой типа CCFL может посоперничать в качестве с LED-телевизором.

ЖК-телевизор

против LED-телевизора: в чем разница между ними?

ЖК-телевизоры

были популярной альтернативой плазменным экранам, но новая светодиодная технология значительно снизила стоимость обоих вариантов. Их энергоэффективность и четкое воспроизведение видео делают оба телевизора выгодными покупками. Однако, в зависимости от вашего бюджета, энергетических проблем и привычек просмотра, оба типа имеют разные сильные стороны.

Как создается изображение

Технически ЖК-телевизоры и светодиодные телевизоры — это практически идентичные продукты.Светодиодные телевизоры также используют жидкокристаллический дисплей (ЖКД) для отображения изображения. В жидкокристаллических дисплеях используется тонкое поляризованное стекло, которое блокирует или усиливает падающий свет, создавая изображение, видимое спереди.

Основное различие между ЖК-телевизорами и светодиодными телевизорами заключается в том, как они излучают свет за экраном. Подобно оригинальной телевизионной технологии, в ЖК-телевизорах используется высокоэффективная люминесцентная лампа за дисплеем, которая дает свет, который освещает меняющиеся пиксели на экране.В отличие от этого, светодиодные телевизоры не имеют люминесцентной лампы, а вместо этого имеют множество небольших светодиодных (LED) лампочек, которые позволяют лучше контролировать, где свет распространяется на дисплей. Из-за своего меньшего размера светодиоды можно размещать как за экраном, так и по краям дисплея для получения более яркого и четкого изображения.

Качество изображения

Резкость телевизионного изображения напрямую зависит от его частоты обновления. Частота обновления означает, сколько раз изображение меняется каждую секунду.Вместо того, чтобы отображать плавное движение, телевизоры каждую секунду отображают «кадры», которые создают иллюзию движущегося изображения. Светодиодные телевизоры имеют более высокую частоту обновления, чем традиционные ЖК-телевизоры, что создает иллюзию того, что одно и то же введенное изображение выводится на светодиодный телевизор с более высоким качеством, чем на ЖК-телевизор.

Управление светодиодным освещением

Светодиодные телевизоры

позволяют лучше регулировать яркость и затемнение, чем ЖК-экраны с люминесцентной крышкой. Из-за того, как сконструированы светодиоды, они позволяют быстрее контролировать темноту и яркость, что создает более точные черные и более яркие белые цвета.Светодиоды можно регулировать индивидуально, что позволяет частям экрана практически не пропускать свет, в то время как ЖК-телевизоры должны затемнять части экрана, блокируя свет внутри дисплея, а не затемняя одну лампочку за изображением.

Углы обзора

Наконец, ЖК-телевизоры предлагают лучшие углы обзора, чем светодиодные телевизоры. Поскольку светодиодные экраны переместили подсветку экрана в сторону от экрана, чтобы уменьшить громоздкость, они имеют гораздо меньшие углы обзора, чем ЖК-дисплеи.Светодиодные телевизоры из-за своей яркости с трудом справляются с уменьшением бликов, что делает ЖК-дисплеи более разумным вариантом для жилых комнат с широкими диванами или яркими окнами.

Энергоэффективность

Светодиодные телевизоры

намного более энергоэффективны, чем ЖК-дисплеи с подсветкой. Это потому, что они могут предвидеть темноту и свет, полностью выключая некоторые лампочки для разных сцен, тем самым снижая расход энергии. Кроме того, светодиоды по своей сути являются более эффективным источником света, чем люминесцентные лампы с подогревом, и постепенно внедряются в другие экранные технологии для снижения затрат.

---

Источники:

http://electronics.howstuffworks.com/difference-between-lcd-and-led.htm

http://www.cnet.com/news/led-lcd-vs-plasma-vs-lcd/

Что такое ЖК-телевизор или светодиодный телевизор (и почему это важно для вас)?

Покупка телевизора с плоским экраном может быть сложной задачей — вы не только определитесь с брендом и размером экрана, но также должны выбрать тип технологии. Загляните в любой магазин, продающий телевизоры, и вы, вероятно, увидите много ЖК-телевизоров и светодиодных телевизоров. Но что такое ЖК-телевизор или светодиодный телевизор? Что это значит и почему это важно?

Что такое ЖК-телевизор?
Термин «ЖК-дисплей» является сокращением, означающим «жидкокристаллический дисплей». В отличие от старых ламповых телевизоров или недавно просуществовавших DLP-телевизоров, ЖК-телевизоры предлагают изображение высокой четкости с очень тонким экраном и стали доминирующей технологией высокой четкости. В последние годы ЖК-телевизоры составляют почти 90% рынка плоских экранов. Проще говоря, подавляющее большинство современных телевизоров высокой четкости, которые вы, вероятно, увидите в магазинах или дома, — это ЖК-телевизоры.

А как же светодиодные телевизоры? На самом деле это почти одно и то же. То есть светодиодные телевизоры — это ЖК-телевизоры — у них просто есть дополнительная функция, которой не хватало более старым ЖК-телевизорам. Светодиодные телевизоры, в отличие от старых ЖК-дисплеев, имеют светодиодную подсветку, что приводит к небольшому улучшению качества изображения.

Несколько лет назад велись серьезные споры — стоило ли платить больше за светодиодный телевизор? Но на данный момент производители телевизоров в основном отказались от стандартных ЖК-дисплеев, заменив их почти полностью на светодиодные.

Но ЖК-телевизоры — не единственный доступный вид телевизоров высокой четкости. Существуют также плазменные экраны, OLED-дисплеи и проекторы.

ЖК-дисплей и плазменный
В целом плазменные телевизоры предлагают лучшее качество изображения, чем ЖК-телевизоры при сопоставимых ценах. К сожалению, они, как правило, немного толще и тяжелее, выделяют больше тепла, потребляют больше энергии и отражают больше света по сравнению с ЖК-дисплеями. Ранние плазмы также имели ряд проблем, включая остаточное изображение (слишком долгое неподвижное изображение могло навсегда остаться на экране).Позже плазма решила многие из этих проблем, но потребители продолжали уклоняться.

В результате в прошлом году компания Panasonic, один из крупнейших производителей плазменных телевизоров, вышла из бизнеса. Сейчас их производят только две компании — Samsung и LG — и, возможно, ненадолго.

LCD против OLED
Обе компании делают ставку на OLED, новую технологию, которая обещает гораздо лучшее качество изображения, чем то, что предлагают плазменные и ЖК-дисплеи. Samsung и LG продают OLED-телевизоры прямо сейчас, но не ожидайте увидеть их во многих домах в ближайшее время.55-дюймовый OLED-экран Samsung продается по цене 9000 долларов, в то время как конкурирующая модель LG стоит 10000 долларов. Что примечательно в OLED, так это то, что они изогнуты — телевизоры Samsung и LG буквально изгибаются внутрь, образуя полукруг.

Кривая может быть скорее маркетинговым ходом, чем дизайнерским решением — HDTVTest, рассматривая изогнутый телевизор Samsung, отметил, что это может отпугнуть многих покупателей. Со временем я ожидал бы появления плоских OLED-телевизоров, но пока, если вы столкнетесь с изогнутым телевизором, знайте, что это OLED исключительно высокого класса.

ЖК-экран против проектора
Последняя альтернатива — это не столько конкурирующая телевизионная технология, сколько другой способ восприятия визуального контента. Проекторы по сравнению с ЖК-телевизорами обладают рядом преимуществ и недостатков.

С другой стороны, проекторы позволяют использовать огромные экраны — при достаточно большом пространстве проектор может выводить изображение шириной буквально в несколько десятков футов. Они также дешевле, чем ЖК-телевизоры аналогичного качества. Если вы хотите получить фантастическое изображение размером 100 дюймов или больше, лучше всего использовать проектор.

Но у них есть свои недостатки — а именно настройка. Проектор не похож на ЖК-телевизор тем, что его можно просто вставить в любую комнату и подключить к стене. Проекторы требуют установки и соответствующего экрана в комнате. Если у вас нет для этого места, это явно не сработает, а если в комнате светло, забудьте об этом — чтобы увидеть картинку, вам нужна тускло освещенная комната.

ЖК-дисплеи являются стандартными.
Из-за ограничений проекторы относительно редки — большая часть просмотра в высоком разрешении осуществляется на ЖК-экранах.Для подавляющего большинства производителей телевизоров это все, что они производят. На самом деле ЖК-телевизоры настолько популярны, что этот термин стал синонимом плоских панелей высокой четкости.

Если вы хотите купить новый телевизор и не хотите покупать плазму или вкладывать деньги в высококачественный OLED-экран, вы получите ЖК-экран.

ЖК, плазменные и светодиодные телевизоры руководство по покупке

Этот телевизор Samsung Series 7 оснащен светодиодной боковой подсветкой для снижения энергопотребления.

LCD , LED и Плазменные телевизоры могут показаться идентичными, когда вы находитесь в магазине, но сходство заканчивается, когда вы не обращаете внимания на тонкий форм-фактор и большие экраны.

Хотите узнать о 3D-телевизоре? Взгляните на наше руководство по покупке 3D-телевизоров.

ЖК, плазменные и светодиоды

Плазменные телевизоры

используют лист крошечных отдельных плазменных ячеек, которые создают изображение при приложении электрического заряда — примеры плазменных телевизоров включают Panasonic TH-50VX100W, LG 50PS80ED и Panasonic TH-P50G10A.

ЖК-телевизоры, напротив, используют жидкие кристаллы, сжатые между двумя стеклянными пластинами; изображение создается, когда на эти кристаллы подается электричество. ЖК-телевизоры могут варьироваться от дешевых моделей, таких как Changhong LT4268TA, до более дорогих, таких как Sony Bravia KDL40W5500 и Toshiba Regza 42RV600A.

В светодиодных телевизорах используются жидкие кристаллы, но в отличие от обычных ЖК-телевизоров в них используется подсветка из сотен светодиодов (светоизлучающих диодов) вместо люминесцентной лампы.Светодиоды могут быть равномерно распределены по задней части панели телевизора или расположены по краям экрана, чтобы создать очень тонкий корпус дисплея. Светодиодные телевизоры включают Sharp LC40LB700X, Samsung Series 7 (UA46B7100) и Sony Bravia KDL55XBR45.

Насколько хорошо изображение отображается на телевизионной панели — будь то фильм Blu-ray, трансляция HDTV или видеоигра высокой четкости — зависит от технологии отображения телевизора и его возможностей обработки изображений.

Коэффициент контрастности

Коэффициент контрастности телевизора представляет его способность отображать детали в высококонтрастных областях экрана в виде мельчайших градаций цвета и черного или белого.Например, панель с низким коэффициентом контрастности будет изо всех сил пытаться показать более высокие или низкие крайности изображения. С точки зрения непрофессионала, это означает, что детали будут теряться как в ярких областях, так и в темных сценах. В фильме Blu-ray, например, Batman Begins , потеря деталей в темных сценах быстро станет очевидной.

Большинство производителей увеличивают контрастность своих экранов за счет динамического изменения яркости подсветки. Это позволяет отображать дополнительные детали в темных сценах и может спасти панель с низким коэффициентом статической контрастности.Некоторые производители завышают свои оценки этого динамического коэффициента контрастности, оценивая свои экраны с коэффициентом контрастности 1000000: 1 и даже выше. Хотя эти цифры демонстрируют преимущества динамического изменения коэффициента контрастности, они не должны быть важным фактором при принятии решения о покупке.

Принято считать, что плазменные телевизоры имеют лучшую контрастность, чем ЖК-панели, поскольку плазменный телевизор может полностью отключить источник света для отдельных сегментов экрана.Это означает, что части экрана могут быть полностью темными, в то время как другие отображают яркие цвета, в отличие от традиционного ЖК-экрана, который имеет одну матрицу подсветки, которая может изменять уровни яркости только для всего экрана.

Новейшая технология светодиодной подсветки позволяет телевизору индивидуально управлять сегментами подсветки. Эта технология обеспечивает контрастность, аналогичную той, которую производят плазменные телевизионные панели. Однако светодиодные телевизоры с боковой подсветкой — обычно доступные в ультратонком форм-факторе — будут иметь более низкий коэффициент динамической контрастности, чем модели со светодиодной подсветкой, поэтому обязательно проверьте эту деталь перед покупкой.

Угол обзора

Чем уже заявленный угол обзора телевизора, тем меньше диапазон, в котором он создает «идеальное» изображение без потери контрастности или цвета. Многие производители указывают нереально высокий угол обзора — в некоторых случаях близкий к полным 180 градусам — но лучший способ проверить это — проверить экраны лично.

Страница

Подпишитесь на рассылку новостей!

Ошибка: проверьте свой адрес электронной почты.

Теги плазмадомашние развлеченияlcd tvsled tvs

Определение LED TV | PCMag

Плоский ЖК-телевизор, в котором в качестве источника подсветки используются светодиоды, а не люминесцентные лампы с холодным катодом более ранних версий (см. CCFL).Меньшие по размеру, более энергоэффективные и имеющие больший оптический диапазон, чем люминесцентные, светодиодные телевизоры обеспечивают более глубокий черный цвет и более насыщенные цвета. В 2005 году Sony представила первый светодиодный телевизор.

Хотя светодиодный телевизор на самом деле является ЖК-телевизором со светодиодной подсветкой, промышленность заклеймила их как светодиодные телевизоры, чтобы избежать таких прозвищ, как «телевизор со светодиодной подсветкой» или «ЖК-телевизор со светодиодной подсветкой». Сегодня большинство телевизоров — это LED-телевизоры.

Белый или RGB
Белые светодиоды дешевле, в то время как красные, зеленые и синие (RGB) светодиоды обеспечивают более богатую цветовую гамму.

Подсветка: прямая подсветка, боковая подсветка и полная матрица
Для светодиодных телевизоров существует три метода «локального затемнения» подсветки, каждый из которых динамически затемняет свет за черными областями изображения, чтобы сделать их темнее.

Более экономичный метод прямого освещения использует светодиоды в разреженной матрице на задней панели. Поскольку светодиоды расположены дальше от экрана, что позволяет каждому свету распространяться на большее количество пикселей, телевизоры с прямым освещением имеют такую ​​же толщину, как и более старые ЖК-телевизоры с люминесцентными лампами CCFL.

Светодиодные телевизоры с боковой подсветкой направляют свет на заднюю часть экрана с боков и позволяют использовать ультратонкие корпуса. Хотя в некоторых конструкциях предусмотрено выборочное затемнение, они не так эффективны, как полный массив. Кроме того, они имеют тенденцию быть ярче по краям, чем в центре.

Полный набор светодиодов покрывает всю заднюю часть экрана. Хотя корпус толще, чем конструкции с боковой подсветкой, полный массив обеспечивает лучшую детализацию в тенях и больший контраст, чем другие методы.См. ULED, LED, OLED, LCD, телевизор с плоским экраном и Dolby HDR.

A 55-дюймовый LED-телевизор Samsung

При использовании светодиодов с боковой подсветкой этот телевизор Samsung в 2008 году имел толщину всего 1,2 дюйма; он был удивительно тонким по сравнению с предыдущими ЖК-телевизорами. (Изображение любезно предоставлено Samsung Electronics Company, Ltd., www.samsung.com)

Подробнее Чем шесть футов шириной

В 2012 году Sharp представила самый большой в мире 90-дюймовый смарт-телевизор со светодиодной подсветкой. В набор 3D включены приложения для Netflix, Hulu и других сервисов со встроенным Wi-Fi.В 2013 году Samsung превзошла это, представив 95-дюймовую модель.

Как работают ЖК-дисплеи (жидкокристаллические дисплеи)?

Как работают ЖК-дисплеи (жидкокристаллические дисплеи)? Рекламное объявление

Криса Вудфорда. Последнее изменение: 8 июля 2020 г.

Раньше телевизоры были горячими, тяжелыми, властолюбивые звери, которые сидели в углу вашей гостиной. Уже нет! Теперь они достаточно тонкие, чтобы их можно было повесить на стену, и они потребляют меньше энергии, чем раньше.Как и портативные компьютеры, большинство новые телевизоры имеют плоские экраны с ЖК-дисплеями (жидкокристаллические дисплеи) — та же технология мы много лет использовали в таких вещах, как калькуляторы, мобильные телефоны и цифровые часы. Какие они и как работают? Давайте посмотрим внимательнее!

Фото: Маленькие ЖК-дисплеи, подобные этому, широко использовались в калькуляторы и цифровые часы с 1970-х годов, но в то время они были относительно дорогими и выдавал только черно-белые (на самом деле, синеватые и белые) изображения.В 1980-х и 1990-х годах производители придумали, как делать цветные экраны большего размера по относительно доступным ценам. Именно тогда рынок ЖК-телевизоров и цветных портативных компьютеров начал развиваться.

Чем отличаются ЖК-дисплеи?

Фото: Этот экран iPod — еще один пример ЖК-технология. Его пиксели окрашены в черный цвет, и они либо включены, либо выключены, поэтому дисплей черно-белый. На ЖК-экране телевизора гораздо меньшие пиксели окрашены в красный, синий или зеленый цвет. сделайте ярко раскрашенную движущуюся картинку.

Для многих наиболее привлекательным в ЖК-телевизорах является не то, как они создают изображение, а их плоский компактный экран. В отличие от телевизора старого образца, ЖК-экран достаточно плоский, чтобы его можно было повесить на стене. Это потому, что он формирует свою картину совершенно по-другому.

Вы, наверное, знаете, что телевизор с электронно-лучевой трубкой (ЭЛТ) старого образца делает снимок с помощью трех электронных пушек. Думайте о них как о трех очень быстрых, очень точные кисти, которые танцуют взад и вперед, рисуют движущиеся изображение на обратной стороне экрана, которое вы можете смотреть, сидя на перед ним.

Плоский ЖК-экран и плазменный экран работают совершенно по-другому. Если вы сядете рядом с телевизором с плоским экраном, вы заметите, что изображение создается из миллионы крошечных блоков, называемых пикселями (элементы изображения). Каждый из них фактически представляет собой отдельный красный цвет, синий или зеленый свет, который можно очень быстро включить или выключить, чтобы сделать движущуюся цветную картинку. Пиксели контролируются совершенно по-разному. способы в плазменных и жидкокристаллических экранах. В плазменном экране каждый пиксель представляет собой крошечную люминесцентную лампу, которая включается или выключается. в электронном виде.В ЖК-телевизоре пиксели включаются или выключаются электронным способом с помощью жидкие кристаллы вращаются поляризованные свет. Это не так сложно, как кажется! Чтобы понять, что происходит, нам сначала нужно понять, что такое жидкие кристаллы; тогда нам нужно более внимательно посмотреть на свет и как он путешествует.

Что такое жидкие кристаллы?

Фото: Жидкие кристаллы, высушенные и просматриваемые в поляризованном свете. Вы можете видеть, что у них много более правильная структура, чем обычная жидкость.Фото из исследования Дэвида Вайца любезно предоставлено Центр космических полетов НАСА имени Маршалла (NASA-MSFC).

Мы привыкли к мысли, что данное вещество может находиться в одном из трех состояний: твердое тело, жидкость или газ — мы называем их состояниями материи — и вплоть до конца 19 века ученые думали, что это конец истории. Затем в 1888 г. австрийский химик Фридрих Рейнитцер (1857–1927) открыл жидкость. кристаллы, которые представляют собой совершенно другое состояние, где-то посередине жидкости и твердые тела.Жидкие кристаллы могли остаться в безвестности но за то, что они оказались очень полезными характеристики.

Твердые вещества — это замороженные комки материи, которые остаются на месте сами по себе, часто с их атомы упакованы в аккуратную регулярную структуру, называемую кристаллом (или кристаллическая решетка). Жидкости не имеют порядка твердых тел и, хотя они остаются на месте, если вы держите их в контейнере, они текут относительно легко, когда вы их разливаете. А теперь представьте себе вещество с некоторой частью порядка твердого тела и некоторой текучестью жидкость.У вас есть жидкий кристалл — что-то наполовину дом между ними. В любой момент жидкие кристаллы могут находиться в одно из нескольких возможных «подсостояний» (фаз) где-то в неопределенность между твердым телом и жидкостью. Две самые важные жидкости кристаллические фазы называются нематическими и смектическими:

• Когда они находятся в нематической фазе, жидкие кристаллы немного похожи на жидкость: их молекулы могут перемещаться и перемещаться друг мимо друга, но все они указывают примерно в том же направлении.Они немного похожи на спички в спичечный коробок: вы можете встряхнуть их и переместить, но все они держатся указывая в ту же сторону.
• Если охлаждать жидкие кристаллы, они смещаются в смектическую фазу. Теперь молекулы образуют слои, которые могут сравнительно легко скользить мимо друг друга. Молекулы в данный слой может перемещаться внутри него, но они не могут и не перемещаются в другие слои (немного похоже на людей, работающих на разные компании на отдельных этажах офисного блока). На самом деле существует несколько разных смектиков. «подфазы», ​​но мы не будем здесь вдаваться в подробности.

Узнать больше

Хотите узнать больше о жидких кристаллах? Есть отличная страница под названием История и свойства жидких кристаллов, архив с веб-сайта Нобелевской премии.

Рекламные ссылки

Что такое поляризованный свет?

У нематических жидких кристаллов есть действительно изящный трюк. Они могут иметь скрученную структуру, и, когда вы подаете на них электричество, они снова выпрямляются. Может показаться, что это не уловка, но это ключ к тому, как ЖК-дисплеи поворачиваются. включение и выключение пикселей.Чтобы понять, как жидкие кристаллы могут управлять пикселями, нам нужно знать о поляризованный свет.

Свет — вещь загадочная. Иногда ведет себя как поток частицы — как постоянный шквал микроскопических ядер, несущих энергия, которую мы можем видеть сквозь воздух на чрезвычайно высокой скорости. Другой раз, свет больше похож на морские волны. Вместо воды, поднимающейся вверх и вниз, свет представляет собой волновой узор из электрических и магнитная энергия вибрирует в пространстве.

Фотография: Уловка поляризованного света: поверните одну пару поляризационных солнцезащитных очков мимо другой, и вы сможете заблокировать практически весь свет, который обычно проходит.

Когда солнечный свет струится с неба, все световые волны перепутались и вибрировали во всех возможных направлениях. Но если поставить фильтр в пути, с сеткой линий, расположенных вертикально, как отверстия в тюремных решетках (только намного ближе друг к другу), мы можем заблокировать все световые волны, кроме тех, которые колеблются вертикально (единственный световые волны, которые могут проходить через вертикальные полосы). Поскольку мы блокируем Наш фильтр эффективно затемняет большую часть исходного солнечного света. Вот как работают поляризационные солнцезащитные очки: они вырезают все, кроме солнечный свет колеблется в одном направлении или плоскости.Свет просочился в этот путь называется поляризованным или плоскополяризованным светом (потому что он может распространяться в только один самолет).

Фото: Менее известный прием поляризованного света: он заставляет кристаллы сиять удивительными спектральными цветами из-за явления, называемого плеохроизмом. Фотография кристаллов белков и вирусов, многие из которых были выращены в космосе. Предоставлено: д-р Алекс Макферсон, Калифорнийский университет, Ирвин. Фото любезно предоставлено Центром космических полетов им. Маршалла НАСА (NASA-MSFC).

Если у вас есть две пары поляризационных солнцезащитных очков (и они не подойдут с обычными солнцезащитными очками) можно сделать хитрый обманывать.Если вы поставите одну пару прямо перед другой, вы должны все еще можно видеть насквозь. Но если медленно вращать одну пару, и оставьте другую пару на том же месте, вы увидите приближающийся свет через постепенно темнеет. Когда две пары солнцезащитных очков под углом 90 градусов друг к другу, вы не сможете увидеть сквозь них все. Первая пара солнцезащитных очков блокирует все световые волны, кроме вибрирующие вертикально. Вторая пара солнцезащитных очков работает точно так же, как и первая пара.Если обе пары очков направлены в одном направлении, это нормально — световые волны, колеблющиеся вертикально, все еще могут проходить оба. Но если повернуть вторую пару очков на 90 градусов, световые волны, прошедшие через первую пару очков, не могут дольше продержаться через вторую пару. Никакой свет не может пройти два поляризационных фильтра, расположенных под углом 90 градусов друг к другу.

Как в ЖК-дисплеях используются жидкие кристаллы и поляризованный свет

Фото: убедитесь, что ЖК-дисплей использует поляризованный свет.Просто наденьте поляризационные солнцезащитные очки и поверните голову (или дисплей). Вы увидите дисплей с максимальной яркостью под одним углом и с самым темным ровно под 90 градусами от этого угла.

ЖК-экран телевизора использует трюк с солнцезащитными очками для переключения цвета пикселей включены или выключены. Сзади экрана большой яркий свет, который направлен на зрителя. Перед этим есть миллионы пикселей, каждый из которых состоит из меньших областей, называемых субпиксели красного, синего или зеленого цвета.Каждый пиксель имеет поляризационный стеклянный фильтр за ним и еще один перед это на 90 градусов. Это означает, что пиксель обычно выглядит темным. Между два поляризационных фильтра — это крошечный скрученный нематический жидкий кристалл, который может включаться или выключаться (закручиваться или раскручиваться) электронным способом. Когда он выключен, он поворачивает проходящий через него свет на 90 градусов, эффективно позволяя свету проходить через два поляризационных фильтра и делая пиксель выглядит ярким. Когда он включен, он не вращается свет, который блокируется одним из поляризаторов, и пиксель выглядит темным.Каждый пиксель управляется отдельным транзистором (крошечный электронный компонент), который может включать и выключать его много раз в секунду.

Фото: как жидкие кристаллы включают и выключают свет. В одной ориентации поляризованный свет не может проходить через кристаллы, поэтому они кажутся темными (фото слева). В другой ориентации поляризованный свет проходит нормально, поэтому кристаллы кажутся яркими (фото справа). Мы можем заставить кристаллы менять ориентацию — а также включать и выключать их пиксели — просто прикладывая электрическое поле.Фотография из исследования жидких кристаллов, сделанная Дэвидом Вайцем, любезно предоставлена ​​Центром космических полетов им. Маршалла НАСА (NASA-MSFC).

Как работают цветные пиксели на ЖК-дисплеях

На задней панели вашего телевизора есть яркий свет; Есть много из мигающие цветные квадраты спереди. Что происходит между ними? Вот как включается или выключается каждый цветной пиксель:

Как выключаются пиксели

1. Свет проходит от задней части телевизора к передней от большого яркого источника света.
2. Горизонтальный поляризационный фильтр перед источником света блокирует все световые волны, кроме тех, которые колеблются горизонтально.
3. Только световые волны, колеблющиеся горизонтально, могут пройти.
4. Транзистор отключает этот пиксель, включая электричество, протекающее через его жидкие кристаллы. Это заставляет кристаллы выпрямляться (так что они полностью раскручиваются), и свет проходит сквозь них без изменений.
5. Световые волны исходят из жидких кристаллов, которые все еще колеблются горизонтально.
6. Вертикальный поляризационный фильтр перед жидкими кристаллами блокирует все световые волны, кроме тех, которые колеблются вертикально. Горизонтально колеблющийся свет, проходящий через жидкие кристаллы, не может пройти через вертикальный фильтр.
7. В этот момент на экран не попадает свет. Другими словами, этот пиксель темный.

Как включаются пиксели

1. Яркий свет сзади экрана светится по-прежнему.
2. Горизонтальный поляризационный фильтр перед светом блокирует все световые волны, кроме тех, которые колеблются горизонтально.
3. Только световые волны, колеблющиеся горизонтально, могут пройти.
Транзистор
4. A включает этот пиксель, отключая электричество. протекает через его жидкие кристаллы. Это заставляет кристаллы закручиваться. В закрученные кристаллы вращают световые волны на 90 °, проходя сквозь них.
5. Световые волны, входящие в колеблющиеся жидкие кристаллы. горизонтально выходят из них, вибрируя вертикально.
6. Вертикальный поляризационный фильтр перед жидкими кристаллами блокирует все световые волны, кроме тех, которые колеблются вертикально.Вертикально колеблющийся свет, исходящий из жидких кристаллов, может теперь пройти через вертикальный фильтр.
7. Пиксель светится. Красный, синий или зеленый фильтр дает пиксель его цвет.

В чем разница между ЖК-экраном и плазменным экраном?

Плазменный экран выглядит похож на ЖК-дисплей, но работает совершенно по-другому: каждый пиксель представляет собой микроскопический флуоресцентный лампа светится плазмой. Плазма — это очень горячая форма газа в атомы разлетелись на части и образовали отрицательно заряженные электроны. и положительно заряженные ионы (атомы минус их электроны).Эти движения свободно, создавая нечеткое свечение света всякий раз, когда они сталкиваются. Плазменные экраны могут быть намного больше обычных телевизоров с электронно-лучевой трубкой, но они также намного дороже.

Краткая история ЖК-дисплеев

Художественное произведение: Ричард Уильямс изложил принцип ЖК-дисплеев в патенте США 3 322 485. Слой жидких кристаллов (желтый) между двумя прозрачными пластинами (красный) включает и выключает дисплей при подаче напряжения (синий). Изображение любезно предоставлено Управлением по патентам и товарным знакам США.

• 1888: Фридрих Рейнитцер, австрийский ученый-растениевод, обнаруживает жидкие кристаллы, изучая химическое вещество, называемое холестерилбензоатом. Кажется, что он имеет две различные кристаллические формы, твердую и жидкую, каждая со своей температурой плавления.
• 1889: Основываясь на работе Рейнитцера, немецкий химик и физик Отто Леманн вводит термин «жидкие кристаллы» (первоначально «текучие кристаллы» или «fliessende Krystalle» на немецком языке) и проводит более подробные исследования с использованием поляризованного света.Хотя его работа номинирована на Нобелевскую премию, на самом деле он никогда ее не получает.
• 1962: Ричард Уильямс из RCA начинает исследование оптических свойств нематических жидких кристаллов. Он подает новаторский патент на ЖК-дисплей. (Патент США 3 322 485) 9 ноября 1962 г., и, наконец, он был выдан спустя почти пять лет, 30 мая 1967 г.
• 1960-е: инженеры RCA, такие как Джордж Хейлмайер, опираются на это теоретическое исследование для создания самых первых практических электронных дисплеев, надеясь создать ЖК-телевизоры.
• 1968: RCA публично представляет ЖК-технологию на пресс-конференции, что побудило The New York Times предвкушает появление таких продуктов, как «Тонкий телеэкран, который можно повесить на стене гостиной, как картину».
• 1968: Французский ученый Пьер-Жиль де Женн проводит новаторские исследования фазовых переходов с участием жидких кристаллов, за что он получает Нобелевскую премию по физике в 1991 году.
• 1969: Вольфганг Хельфрих из RCA разрабатывает нематические ЖК-дисплеи на основе поляризованного света, но компания настроена скептически и уклоняется от их разработки.В Кентском государственном университете Джеймс Фергасон разрабатывает и запатентовал альтернативную версию той же идеи. Сегодня Хелфриху, его сотруднику Мартину Шадту и Фергасону приписывают совместное изобретение современного ЖК-дисплея.
• 1970: Не имея возможности коммерциализировать ЖК-дисплей, RCA продает свою технологию компании Timex, которая популяризирует ЖК-дисплеи в первых цифровых наручных часах.
• 1973: Sharp представляет первый в мире карманный калькулятор с ЖК-экраном (EL-805).
• 1980: Появляются дисплеи STN (сверхкрученый нематик) с гораздо большим количеством пикселей, обеспечивающими изображения с более высоким разрешением.
• 1988: 100 лет спустя после открытия жидких кристаллов, Sharp стала похоронным звонком для электронно-лучевых трубок, выпустив первый 14-дюймовый цветной телевизор с ЖК-дисплеем TFT (тонкопленочный транзистор).
• 2010-е: Ученые-оптики экспериментируют с более эффективными ЖК-дисплеями с более яркими цветами, основанными на квантовых точках.

Рекламные ссылки

Узнать больше

На этом сайте

Книги

• Жидкое золото: история жидкокристаллических дисплеев и создание индустрии Джозеф А.Кастеллано. World Scientific, 2005. Научный хронологический отчет о развитии ЖК-дисплеев, который переносит нас от раннего периода RCA к революции ПК и телевидению высокой четкости.
• Кристаллы, которые текут: классические статьи из истории жидких кристаллов Тимоти Дж. Слукин, Дэвид А. Данмур, Хорст Стегемейер. Тейлор и Фрэнсис, 2004. Сборник важных статей по исследованию жидких кристаллов с 1888 по 1970-е годы с краткими комментариями к каждой.
• Жидкие кристаллы: Введение в жидкие кристаллы: химия и физика Питера Дж.Коллингс и Майкл Хирд. CRC Press, 1997/2017. Междисциплинарная книга, исследующая историю, науку и технологию жидких кристаллов и ЖК-дисплеев.
• «Жидкие кристаллы» Шиварамакришны Чандрасекар. Cambridge University Press, 1992. Классический учебник по трем типам жидких кристаллов, их свойствам и различным приложениям.

Статьи

• Умный козырек Bosch отслеживает солнце во время движения Лоуренса Ульриха. IEEE Spectrum, 29 января 2020 г.Старомодные солнцезащитные козырьки могут оказаться устаревшими благодаря электронной версии, которая автоматически подстраивается под силу и положение солнца.
• Что такое квантовые точки и почему они нужны мне в телевизоре? пользователя Tim Moynihan. Wired, 19 января 2015 г. Как квантовые точки могут сделать ЖК-дисплеи ярче и лучше, но затмевают ли они OLED?
• Столбы и отверстия в наномасштабе могут привести к более яркому изображению, меньше бликов, Декстер Джонсон. IEEE Spectrum, 24 ноября 2014 г. Новый поляризационный фильтр, поглощающий меньше света, может сделать ЖК-дисплеи ярче и снизить энергопотребление.
• Как RCA потерял ЖК-дисплей Бенджамина Гросса. IEEE Spectrum, ноябрь 2012 г. Хотя RCA владела оригинальными патентами на ЖК-дисплеи, ей не удалось превратить их в выигрышную коммерческую технологию.
Яркое будущее ЖК-дисплеев
• Альфреда Поора. IEEE Spectrum, 29 сентября 2011 г. Взгляд на последние тенденции в дизайне ЖК-дисплеев.
Карманные цветные ЖК-телевизоры
• от Герберта Шульдинера, Popular Science, сентябрь 1984 г. Именно так Popular Science объявила о появлении компактных ЖК-экранов более четверти века назад.Включает довольно красивую трехмерную диаграмму того, как жидкие кристаллы скручивают поляризованный свет.

Технические документы

• [PDF] Основы жидких кристаллов: как они работают и что они делают от Fujitsu. Эта полезная справочная информация начинается с того места, где заканчивается моя статья, просто и ясно объясняя детальную работу ЖК-дисплеев и различные их типы.
• Патент США 3 322 485: Электрооптические элементы, использующие органическое нематическое соединение, Ричард Уильямс, RCA Corporation, 30 мая 1967 г.Оригинальный патент RCA на нематические ЖК-дисплеи.
• Патент США 3,731,986: Устройства отображения, использующие жидкокристаллическую модуляцию света. Автор Джеймс Л. Фергасон, RCA Corporation, 8 мая 1973 года. Один из первых дисплеев, в которых использовались ЖК-дисплеи с скрученными нематиками.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Chris Woodford 2007, 2020. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Медиа-запросы?

Вы журналист, у вас есть вопрос для СМИ или просьба об интервью? Вы можете связаться со мной для получения помощи здесь.

Цитируйте эту страницу

Вудфорд, Крис.(2007/2020) LCD (жидкокристаллические дисплеи). Получено с https://www.explainthatstuff.com/lcdtv.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

Плазма

против ЖК-дисплея и светодиода: как они работают

Плазма

Плазменные экраны содержат крошечные карманы газа, которые возбуждаются, когда к ним прикладывается напряжение, превращая их в состояние плазмы. В этом состоянии напряжение затем поражает электроны ртути, превращая их в ультрафиолетовый (УФ) свет, невидимый человеческому глазу.Затем УФ-свет проходит через люминофорные ячейки; каждый пиксель содержит красные, зеленые и синие люминофорные ячейки. Благодаря этим люминофорным элементам телевизор может преобразовывать УФ-свет в цвета, которые видны в световом спектре. По сути, плазменным телевизорам не требуется свет, и каждый пиксель является самоизлучающим, поэтому отображение одного пикселя не зависит от следующего пикселя.

Поскольку каждый пиксель излучает свой свет, черный цвет действительно глубокий. Когда телевизор хочет отображать черный цвет, он просто не излучает свет для выбранных пикселей.Однако это не идеальный черный цвет, потому что каждый пиксель сохраняет немного напряжения, оставляя немного света для прохождения. Каждый пиксель излучает свет во всех направлениях, создавая широкие углы обзора, поэтому изображение остается точным при просмотре сбоку.

Пиксели возбуждаются не непрерывно, а короткими импульсами, а некоторые плазменные телевизоры могут пульсировать до 600 раз в секунду. Невооруженным глазом это воспринимается как мерцание, и некоторые люди очень чувствительны к этому. В этом также могут быть некоторые преимущества; поскольку каждый пиксель содержит определенный заряд, он готов включаться и выключаться по мере необходимости, что приводит к минимальному размытию движения.Это означает, что быстро движущийся контент, например, в спорте или видеоиграх, отображается плавно.

Одним из недостатков плазмы было то, что они страдали от случайного остаточного изображения, если они отображали одно и то же изображение в течение длительного периода. Итак, если вы смотрели новости около часа со всеми их статическими дисплеями, а затем переключили каналы, вы все равно увидели бы контур статических элементов. В конце концов, они исчезли, но это могло особенно раздражать. Кроме того, после нескольких лет использования плазма постоянно выгорала.Это произошло, когда люминофорные элементы просто застряли в одном цвете и не могли отображать какие-либо цвета. К сожалению, не было возможности избежать возможного выгорания, и от этого страдали почти все плазменные телевизоры.

OLED-телевизоры

имеют характеристики, аналогичные плазменным, с их бесконечной контрастностью, широкими углами обзора, почти мгновенным временем отклика и, в меньшей степени, риском постоянного выгорания. С 2012 года они заменили плазму в качестве конкурента ЖК-телевизорам, и чтобы узнать больше об OLED и их отличиях от ЖК-телевизоров, см. Здесь.

ЖК-дисплей

Подсветка за ЖК-экраном

ЖК-экран состоит из двух частей: собственно жидкокристаллического дисплея и источника света в задней части экрана (называемого задней подсветкой). Рассеиватель света помещается между подсветкой и ЖК-экраном, чтобы сделать источник света равномерным по всему экрану.

ЖК-панель сама по себе не излучает свет, поэтому ей нужна подсветка; он действует только как фильтр, блокирующий свет на попиксельной основе.Подсветка всегда включена, а пиксели на дисплее вращаются, чтобы пропустить свет, создавая цвета, необходимые для изображения. Если экран хочет быть черным, пиксели ЖК-дисплея поворачиваются, чтобы полностью заблокировать свет. Если он хочет отображать белый цвет, он пропускает весь свет. Поскольку дисплей представляет собой всего лишь фильтр, черный цвет не будет таким глубоким, как на плазменном экране, потому что ЖК-панель всегда пропускает небольшую часть света.

Существуют различные типы ЖК-панелей, каждая со своими уникальными характеристиками.Панели с вертикальным выравниванием (VA) обычно имеют высокий коэффициент контрастности и узкие углы обзора, в то время как панели с переключением в плоскости (IPS) имеют низкий коэффициент контрастности и широкие углы обзора. Об их различиях вы можете прочитать здесь.

При использовании подсветки ЖК-телевизоры потребляют гораздо меньше энергии, чем плазмы, о которых вы можете прочитать здесь. Кроме того, ЖК-телевизоры, как правило, намного ярче, чем плазменные, что делает их более подходящими для хорошо освещенных комнат. В ЖК-экранах используются два основных типа подсветки: CCFL и светодиоды.

CCFL

Обычная подсветка ЖК-дисплея

Когда кто-то обращается к ЖК-телевизору, обычно имеют в виду ЖК-экран с подсветкой люминесцентной лампой с холодным катодом (CCFL). Первые ЖК-телевизоры освещались CCFL, но они крайне редки по состоянию на начало 2020-х годов. Подсветка представляет собой серию световых трубок, размещенных за экраном. Эти лампы очень похожи на люминесцентные лампы, используемые в зданиях, но меньше по размеру.

ЖК-телевизоры

с CCFL-подсветкой в ​​конечном итоге были заменены телевизорами со светодиодной подсветкой, поскольку они стали дешевле, стали тоньше и потребляли меньше энергии.Кроме того, светодиодные телевизоры имеют больший контроль над подсветкой, что обеспечивает яркие цвета и лучшее качество изображения.

светодиод

Светодиодный экран (светоизлучающий диод) представляет собой ЖК-экран, но вместо обычной подсветки CCFL он использует светодиоды в качестве источника света за экраном. Компании маркируют свои телевизоры как светодиодные, хотя технически они ЖК-дисплеи; время от времени это может сбивать с толку, но если вы видите телевизор со светодиодной подсветкой, вы знаете, что у него есть ЖК-панель. Эти телевизоры более энергоэффективны и намного меньше по размеру, чем CCFL, что позволяет использовать более тонкий телевизионный экран.

Существует три основных конфигурации светодиодной подсветки для телевизионных экранов: полноразмерная, с боковой подсветкой и с прямой подсветкой.

Полный массив

Полнодиапазонная светодиодная подсветка

Этот метод считается лучшим типом светодиодной подсветки и обычно используется в моделях более высокого класса, но с 2020 года он есть и в некоторых моделях среднего класса.

В полноразмерном светодиодном экране светодиоды равномерно распределены по всему экрану. Это обеспечивает более равномерную подсветку и более эффективное использование локального затемнения, при котором можно отключать и затемнять целые зоны светодиодов.

Edge-Lit

Светодиодная подсветка Edge-lit

Многие недорогие телевизоры и большинство мониторов используют этот тип подсветки.

При использовании светодиодного экрана с боковой подсветкой светодиоды размещаются по краям экрана. В зависимости от дисплея, он может располагаться по всему экрану, с левой и с правой стороны или сверху и снизу. Это позволяет сделать экран очень тонким.

Однако из-за этого некоторые точки на экране могут стать ярче других, например, края.Эта проблема называется миганием или помутнением. Это можно увидеть при просмотре темной сцены в темноте. Кроме того, экраны с боковой подсветкой обычно не приводят к хорошему локальному затемнению, поскольку у них нет контроля над зонами затемнения.

Директ-лит

Прямая светодиодная подсветка

Телевизоры

Direct-LED похожи на полноразмерные, но обычно не имеют функции локального затемнения; это встречается на телевизорах нижнего и среднего ценового диапазона.

Как и в случае метода полного массива, светодиоды находятся непосредственно за экраном.Однако их очень мало, и ими нельзя управлять по отдельности, чтобы соответствовать яркости картинки.

Эти телевизоры не очень тонкие из-за того, что за экраном требуется место для размещения светодиодов.

Будущее: мини и микро светодиоды?

По мере того, как телевизионные компании пытаются улучшить свои технологии, появился новый тип светодиодной подсветки: Mini LED. Он использует ту же традиционную светодиодную подсветку за ЖК-панелью, за исключением того, что светодиодные фонари еще меньше. Это позволяет использовать больше источников света, создавать более яркое изображение и лучше контролировать локальное затемнение.До 2021 года было произведено всего несколько мини-светодиодных телевизоров, но сейчас кажется, что производители начинают все чаще использовать эту технологию. Samsung QN90A QLED — это пример мини-LED-телевизора.

Другая технология, Micro LED, находится только на начальной стадии разработки. У него даже нет ЖК-панели, поскольку каждый светодиодный пиксель является самоизлучающим, как и OLED, но без риска выгорания. В настоящее время на потребительском уровне нет телевизоров со светодиодной подсветкой Micro LED; Компания Samsung производит большие телевизоры со светодиодной подсветкой (более 100 дюймов), и они очень дороги.Однако вскоре мы можем увидеть технологию Micro LED на рынке потребительских телевизоров.

Заключение

Плазменный и ЖК-дисплей имеют свои преимущества и недостатки с точки зрения качества изображения. Плазменные телевизоры обычно обеспечивают лучшую контрастность, более широкие углы обзора и улучшенное время отклика, тогда как ЖК-телевизоры становятся намного ярче и лучше справляются с отражением. ЖК-дисплеи также стоят меньше и могут быть намного тоньше, что является двумя основными причинами, по которым они отобрали долю рынка у плазменных панелей в середине 2000-х годов.Плазменные телевизоры вымерли, и, хотя OLED-дисплеи имеют многие из тех же характеристик, ЖК-телевизоры со светодиодной подсветкой теперь стали нормой, и, вероятно, ваша следующая покупка телевизора будет иметь ЖК-панель.

ЖК-телевизоров или светодиодных телевизоров — что лучше?

08 мар. ЖК-телевизоры или светодиодные — что лучше?

Отправлено в 11:04 в светодиодных технологиях Дэниел Рейнольдс

Переход с LCD на LED экраны

Современная эпоха продемонстрировала огромный переход с LCD на LED display .Инновационное внедрение светодиодных экранов на телевизионный рынок с лучшим качеством и приемлемой ценой захватило рынок штурмом. Каждый человек быстро переключается с LCD на LED screen . Причина перехода кроется в бесчисленных преимуществах, которые Led может предложить своим клиентам. Здесь, в Dynamo LED, мы предлагаем как светодиодные, так и ЖК-дисплеи, и мы ценим преимущества обеих технологий.

LCD против светодиодной технологии

Светодиодный дисплей использует светодиоды, тогда как ЖК-дисплей (жидкокристаллический дисплей) использует CCFL, который потребляет больше энергии, чем светодиод.CCFL рассеивает больше света, чем светодиод, и, следовательно, они даже делают телевизор теплее на ощупь при длительном использовании. Это даже делает ЖК-экран более подверженным возгоранию, чем светодиодные телевизоры.

Светодиод легче по весу и легче переносится по сравнению с ЖК-телевизором. Светодиод также стал более доступным и экономичным, чем ЖК-дисплей. Благодаря неизменно высокому качеству светодиоды окупаются лучше, чем ЖК-дисплеи.

Светодиод или ЖК-дисплей лучше для глаз?

Безопасность глаз является серьезной проблемой в современную эпоху, когда люди всегда работают перед экраном ноутбука или компьютера.Эксперты рекомендуют инвестировать в LED display screen для работы на настольных компьютерах, ноутбуках или даже для просмотра телевидения. У светодиодов гораздо лучшая панель дисплея с точки зрения безопасности для глаз, качества изображения и энергопотребления. И ЖК, и светодиоды используют жидкокристаллический дисплей, но разница заключается в подсветке, которая в основном отвечает за воздействие на глаза. В обычных ЖК-дисплеях используется подсветка с холодным флуоресцентным катодом, а в светодиодах используются светоизлучающие диоды.Светодиодная подсветка меньше по размеру и намного безопаснее для глаз.

Что дает лучшее качество изображения — ЖК-дисплей или светодиод?

Качество изображения светодиодного дисплея на намного лучше, чем у ЖК-дисплея. В светодиодах используется контрастность RGB, благодаря чему изображения на экране телевизора становятся почти живыми, даря зрителям приятные впечатления.

Хотя эти преимущества делают светодиоды лучшим выбором, важно четко заявить, что светодиоды вовсе не из дешевых.Несмотря на то, что долговечность, высокое качество изображения, функция энергосбережения и технология защиты глаз делают его окупаемым вложением средств по сравнению с менее прочным и менее качественным ЖК-дисплеем. Зачем соглашаться на меньшее, если более крупный и лучший продукт доступен по немного более высокой цене, что дает неисчислимые преимущества для потребителей. Светодиод может быть более громоздким по цене, но определенно того стоит.

Что из двух более энергоэффективно?

Помимо лучшего качества изображения, светодиодные телевизоры также энергоэффективны.Они потребляют очень мало энергии по сравнению с ЖК-телевизорами. Энергопотребление светодиодных телевизоров снижено почти на 50%.

LED против LCD Срок службы

Часто утверждают, что срок службы ЖК-телевизоров составляет около 75 000 часов, тогда как у светодиодных телевизоров можно ожидать до 100 000 часов. Это явно на 25% больше в среднем, поэтому светодиоды здесь явный победитель.

Если вы хотите узнать больше о светодиодной технологии и о том, на что обращать внимание при покупке светодиодного телевизора или дисплея, не стесняйтесь читать наше руководство по светодиодам.

Заключение

Светодиод часто называют дисплеем третьего поколения .
