Что такое матрица ТВ и какие они бывают? | Телевизоры | Блог

Практически в каждом обзоре телевизоров говорят про такой параметр, как тип матрицы. О ней же часто задают вопросы и в комментариях к товарам. Что это такое и как выбрать правильную матрицу для телевизора мы и попробуем разобраться.

Сегодня на рынке основную массу телевизоров низкого и среднего ценового сегмента составляют различные LED‑телевизоры с ЖК (LCD) экраном, которые используют матрицы IPS или VA. В верхней части среднего ценового сегмента, а также в премиальном сегменте появляются телевизоры на базе органических светодиодов (OLED), а также экраны с технологией квантовых точек (например, ULED-телевизоры компании Hisense) и особняком стоят так называемые лазерные телевизоры (Laser TV).

Что такое матрицы ТВ, зачем они нужны и какие бывают

Современный экран телевизора (за исключением лазерного ТВ) представляет собой многослойный сэндвич.

На рисунке ниже приведена упрощённая схема строения экрана ЖК-телевизора. Цель которого сформировать на изображение, состоящее из отдельных точек – пикселей. При этом каждая точка формируется из трёх субпикселей красного, синего и зелёного цветов (в некоторых случаях из четырёх, но об этом чуть позже). Количество пикселей на экране определяет его разрешение, например Full HD (1920 на 1080) или 4K (3 840 на 2 160). Каждый пиксель формируется отдельными жидкими кристаллами и связанными с ними электродами, которые и формируют матрицу экрана.

Для формирования изображения свет последовательно проходит через поляризационную плёнку, слой жидких кристаллов с управляющими электродами, светофильтр и вторую поляризационную плёнку. Данная схема актуальна практически для всех современных типов ЖК-матриц: TN, IPS и VA, а также различных их модификаций (например TN+Film или MVA). Эти матрицы принципиально отличаются друг от друга строением слоя с жидкими кристаллами, которые определяют особенности каждого из них.

Структура ЖК-экрана представляет собой сэндвич

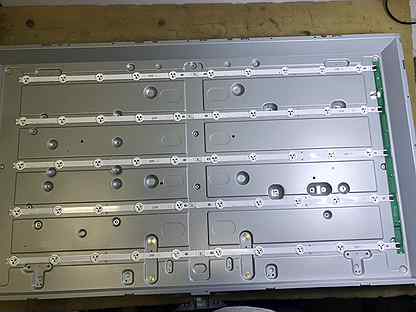

В качестве подсветки обычно используется светодиодная (LED) подсветка белого цвета. В случае если кристалл, через который проходит свет находится в закрытом состоянии, то свет не проходит через него, если же он открыт, то в зависимости от светофильтра он окрашивается в красный, синий или зелёный цвет. Смешиваясь данные цвета формируют 1 пиксель нужного цвета.

Телевизоры на квантовых точках (QLED или ULED) отличаются от обычных ЖК наличием дополнительного «слоя», содержащего квантовые точки красного и зелёного цвета, а также подсветкой из синих светодиодов. Таким образом обеспечивается спектрально чистый белый свет и в результате расширяется спектр отображаемых цветов.

Телевизоры на квантовых точках имеют специальный слой с квантовыми точками

OLED-телевизоры имеют принципиально другую конструкцию, они лишены подсветки, а изображение формируется самими элементами матрицы – органическими светодиодами. Пиксель здесь образуется тремя светодиодами, также красного, синего и зелёного цвета. Но часто в продаже можно встретить и модификацию с дополнительным белым светодиодом, который позволяет повысить яркость экрана, но при этом уменьшает реальное количество пикселей.

Ну и наконец лазерные телевизоры (Laser TV), которые принципиально отличаются от всех рассмотренных выше, тем, что фактически представляют собой специальный проектор и экран. Пожалуй, это единственный вид телевизоров, в отношении которого понятие матрицы не применимо. Здесь нужно говорить об источнике света, технологиях проектора и параметрах экрана.

Лазерный телевизор это ультракороткофокусный проектор и специальный экран

Какие бывают типы матриц и какие у каждого типа плюсы и минусы

 TN-матрицы в настоящий момент практически вытеснены с рынка телевизоров и остались только в самом бюджетном сегменте. Их особенностью является то, что в выключенном состоянии жидкий кристалл пропускает свет. Поэтому «битый» пиксель данной матрицы белый, а чёрный обычно виден как тёмно-серый. Другим большим недостатком данной матрицы является угол обзора среди всех существующих на рынке ТВ-матриц, он в настоящий минимален, то есть если вы будете смотреть телевизор под углом к экрану, то картинка очень сильно теряет в контрасте и становится практически не читаемой.

IPS и VA­-матрицы – самые распространённые на рынке современных телевизоров в настоящий момент.  У обеих из них выключенный кристалл не пропускает свет, а значит и «битый» пиксель будет чёрным. Преимуществами VA-матрицы являются более чёткие чёрные оттенки и более высокая контрастность, что позволяет при прочих равных получать более «яркую» картинку, в тоже время IPS-матрицы, как правило обладают лучшими углами обзора.

ULED(QLED)-матрицы имеют дополнительный слой с квантовыми точками, для того, чтобы на ЖК-матрицу и светофильтры пошёл действительно чистый белый свет. Благодаря этому обеспечивается отображение большего количества цветов и более точная цветопередача.

Эти телевизоры (например, Hisense U7QF) способны показать как чёрный цвет близкий к настоящему, так и реальный белый. При прочих равных данные матрицы имеют преимущество перед ранее рассмотренными, но и выше цене.

Телевизоры на квантовых точках имеют более широкую цветовую гамму

OLED-телевизоры обладают реальным чёрным цветом и обладают практически бесконечной контрастностью, обладают лучшими углами обзора. Они одни из лучших по энергопотреблению и имеют меньшие габариты, но при этом достаточно дороги в производстве. Ещё одним недостатком OLED является разный срок службы светодиодов. Так у синих светодиодов он составляет около 15 000 часов, в то время как у зелёного более 100 000 часов. Таким образом со временем у данных экранов проявляется эффект «выгорания». Для компенсации высокой стоимости OLED-матрицы часто используется вариант с белым светодиодом (так называемые RGBW-матрицы), но так как при этом общее количество субпикселей не меняется, эффективное разрешение 4K-панелей падает с 3840 на 2160 до 2880 на 2160 пикселей. Соответственно изображение становится менее детальным. А применяемое при этом смещение пикселей приводит к невозможности отразить ровные вертикальные линии.

Laser TV или лазерный телевизор, например Hisense L5F с диагональю в 100 дюймов – остаётся в стороне от всех этих нюансов за счёт использования совершенно другой технологии, свойственной скорее кинопроекторам, а не телевизорам.

Специальный экран защищает от окружающего света и не создаёт дополнительную нагрузку на глаза, как это делают светящие в глаза классический телевизоры. Высокое качество изображение и широчайший цветовой диапазон. Практически всё говорит в пользу данного варианта, за исключением, пожалуй, двух вещей. Первая – это яркость, отражая свет, всё же сложно быть настолько же ярким как светя напрямую в глаза, а вторая – это цена.

На какие параметры нужно обратить внимание при выборе матрицы

К сожалению, обращать внимание на параметры в данном случае имеет смысл только при выборе продуктов одного производителя. В остальном есть значительное количество моментов, которые просто невозможно показать цифрами. Так, невозможно определить цветовую гамму телевизоров по цифрам в характеристиках, а параметры угла обзора, часто не позволяют понять о чём именно идёт речь: когда уже совсем ничего не видно или когда начинает снижаться контрастность. Поэтому часто самым действенным вариантом остаётся сравнение выставленных рядом на витрине различных моделей телевизоров.

Тем не менее, если средства позволяют стоит обратить внимание на лазерный телевизор. Если вы хотите классические варианты, то рекомендую выбирать между ULED и OLED-телевизорами, только в случае с последними, обязательно уточните, чтобы не было белых субпикселей. Последние два также подойдут для того, чтобы получить максимально детализированное изображение, например, если вы планируете подключать к телевизору игровые приставки.

Если же хочется найти максимально бюджетный, но при этом качественный вариант, то лучше всего обратить внимание на телевизоры с VA-матрицей, но крайне желательно, чтобы контрастность у него была не менее 4000:1. А вот на матрицы IPS имеет смысл обратить внимание, если вы планируете использовать телевизор как монитор, или если размеры помещения требуют больших углов обзора.

Неисправная телевизионная матрица: причины, признаки поломки

Четкое, яркое и полноцветное изображение — одно из ключевых достоинств современных телевизоров. Однако иногда «картинка» становится мутной, начинает двоиться, на ней появляется белый или цветной мусор. Чаще всего это признак неисправности матрицы. Что такое матрица и по каким причинам она выходит из строя? Разбираемся в данной статье:

Что такое телевизионная матрица?

Матрица в телевизоре — это система тонких проводников, наложенных друг на друга в виде сетки. Изнутри она заполнена жидкими кристаллами, на которые подается напряжение с помощью электродов (проводников). Под воздействием электрического заряда кристаллы приобретают определенный цвет, благодаря чему на экране телевизора появляется яркое, четкое и красочное изображение.

Современные производители бытовой техники используют различные виды элементов, отличающихся технологией изготовления и особенностями работы. Чаще всего в жидкокристаллических (LCD) телевизорах применяются следующие три типа матриц:

Тип	Преимущества	Недостатки
TN	Низкая себестоимость, незначительное потребление электроэнергии	Маленькие углы обзора, относительно небольшой срок службы
IPS	Большие углы обзора, высокое качество изображения, комфортный и безопасный для глаз уровень излучения	Высокая себестоимость, не насыщенный черный цвет, недостаточная контрастность
VA	Насыщенный черный цвет, хорошая цветопередача, оптимальное соотношение цены и качества	Недостаточная яркость (по сравнению с IPS)

Наиболее подвержены поломкам TN матрицы — на них появляются «битые» пиксели, картинка раздваивается. Но столкнуться с некачественным изображением может владелец любого телевизора, вне зависимости от установленных комплектующих.

Причины неисправности

Матрица отвечает за вывод картинки на экран и является одним из основных элементов LCD‑телевизоров. Производители уделяют большое внимание качеству данного узла: при соблюдении правил эксплуатации, он может прослужить 10‑15 лет без потери яркости, четкости и контрастности изображения.

Чаще всего к неисправности данного элемента приводят следующие факторы:

• Сильный удар по экрану — нарушает целостность проводников.
• Попадание воды — вызывает замыкание, в результате которого отдельные электроды теряют функциональность.
• Заводской брак — некачественная сборка обычно проявляется через месяц‑два после покупки техники.

Если видимых повреждений нет, точно установить причину неисправности можно только после сервисной диагностики.

Признаки неработающей матрицы

С какими проблемами с изображением может столкнуться владелец LCD‑телевизора?

• «Снег» на экране.
• Мигающее изображение.
• Появление горизонтальных или вертикальных полос.
• Битые пиксели.
• Полное отсутствие картинки (белый экран).

Проблемы с выводом изображения могут быть вызваны не только поломкой матрицы, но и выходом из строя ламп подсветки, системы охлаждения, модуля строчной разверстки, видеоусилителя или другими элементами. Поэтому сначала необходимо убедиться, что антенна правильно подключена и подает хороший ровный сигнал, проверить целостность кабеля и попробовать перенастроить каналы. Если это не помогло, «картинка» остается некачественной, следует обратиться в сервисный центр.

Как проходит ремонт?

Матрица — один из самых дорогих и сложных элементов LCD‑телевизора. Данный узел не подлежит восстановлению и ремонту. Если диагностика показала, что причина неисправности техники именно в неработающей матрице, потребуется ее замена.

Мастер подбирает подходящие комплектующие, совместимые с конкретной моделью телевизора, и меняет вышедший из строя элемент на новый.

Это достаточно сложная и дорогостоящая процедура, поэтому рекомендуется проводить ее в проверенном сервисном центре.

Замена матрицы на ЖК телевизорах Lg, Sony, Samsung

Владельцы телеприемников с ЖК экранами иногда сталкиваются с ситуацией, когда необходимо произвести замену матрицы на телевизоре. При этом возникает вопрос: не проще ли купить новый аппарат, так как стоимость замены ЖК панели в сервисных центрах очень высока? А если сюда прибавить еще цену на новый экран, то получается, что ремонт будет стоить почти как новый телеприемник. Но на самом деле, не все так печально. Замена матрицы телевизора — не такая уж непосильная задача. Если знать порядок действий, то эту процедуру сможет произвести любой домашний мастер, умеющий держать в руках отвертку.

Что такое ЖК-матрица

Это главных элемент ТВ-техники, отвечающий за формирование изображения.

Матрица представляет собой плоский контейнер, где меж двух пластин наносится слой жидких кристаллов. Последние при подаче напряжения меняют интенсивность свечения.

Каждый отдельный кристалл, он же пиксель, несёт в себе три цвета – синий, красный и зеленый. Свет, проходя через какой-то конкретный тон, формирует итоговую картинку. То есть, здесь мы имеем своего рода набор мини-проекторов.

Виды матриц

На рынке можно встретить телевизоры с разным типом матриц, но за основу принято брать устройства, построенные по технологии TN и IPS. А всё остальное (PLS, VA и т.п.) – это производные.

TN (TN + film)

Кристаллы здесь выстроены по горизонтали и находятся под небольшим углом друг к другу, образуя спираль. Устройства с TN-матрицей отличаются хорошей скоростью отклика и невысокой стоимостью. Весомый недостаток подобной техники – скромные углы обзора.

IPS

В этом случае кристаллы выстроены параллельно друг другу. Телевизоры с IPS-матрицей предлагают максимальные углы обзора, сохраняя при этом качество изображения. Но из-за специфики технологии скорость отклика заметно увеличена. Стоимость IPS-матриц заметно выше, чем TN.

Признаки поломки матрицы

Техника на жидких кристаллах кроме явных преимуществ имеет один весомый недостаток – частые поломки матрицы. Ремонт в специализированных центрах – дорогостоящая процедура,но на современных устройствах её замену можно провести в домашних условиях.

Техника на жидких кристаллах привередлива практически ко всему. Матрица может выйти из строя при физическом воздействии, контакте с влагой или даже пылью. Неправильная эксплуатация устройства также приводит к печальным последствиям.

Визуальные эффекты

указывающие на поломку матрицы:

• пятна на мониторе разной интенсивности;
• вертикальные или горизонтальные полосы;
• артефакты типа «снег»;
• хаотичные цветные пиксели;
• мигающая картинка.

При обнаружении одного из вышеуказанных эффектов следует немедленно приступить к решению проблемы, иначе матрица может полностью выйти из строя, потянув за собой другие важные элементы. Рассмотрим самые распространённые дефекты подробнее.

Механическое воздействие

Если телевизор упал или его ударили, то матрица тут же даст знать об этом сбитым изображением.Некоторые бюджетные модели реагируют даже на мягкие предметы или нажатие пальца. Идентифицировать подобный дефект достаточно легко по микротрещинам на экране, лопнувшему стеклу или сколам на корпусе. Кроме ударов причиной поломки могут быть перегибы экрана, к примеру, во время транспортировки.

Искажение картинки

Здесь могут проявляться самые разные эффекты. Некоторые проблемы исчезают сами собой, когда, к примеру, техника прогревается, в то время как другие остаются.

Матрице требуется ремонт в следующих случаях:

• притормаживание кадров;
• появление тонких вертикальных полос;
• мерцание экрана в динамических сценах;
• широкие разноцветные полосы.

Важно! Аналогичные проблемы могут появиться при выходе из строя управляющего чипа.

Пятна

По внешнему виду пятен можно определить источник проблем. Если участок светлый, то это говорит о битом стекле или о расслоении матрицы. Крупные тёмные зоны указывают на перегиб или попадании в устройство влаги. Мелкие чёрные точки – это испорченные пиксели. Последние не подлежат ремонту.

Замена матрицы

Замена матрицы на телевизоре Sony от процедуры замены экрана (матрицы) в телевизоре LG отличается незначительно. Главным образом, отличие кроется в конструкции телевизора, что сказывается на порядке его разборки. Крепления могут быть реализованы стандартным способом – на винтах, или менее удобным – на защелках, которые сложнее обнаружить и легко сломать. Разборка агрегата может быть доступна с фронтальной или с тыльной стороны.

Доступ с фронтальной стороны

При фронтальном доступе к разборке аппарата следует приступать с отжатия защелок, которые держат облицовку панели.

Существуют модели LCD аппаратов, в том числе и плазмы, имеющие защитное стекло перед матрицей. Если экран был разбит, то придется менять и защитное стекло.

После того, как защелки отсоединены, вы увидите матрицу ЖК телевизора, прикрученную к корпусу телика с помощью винтов, которые необходимо выкрутить. Следует обратить внимание на то, что некоторые винты могут быть дублированы защелкой. После этого выкрутите весь крепеж на задней стенке аппарата, закрывающей всю электронную начинку устройства.

Доступ с тыльной стороны

Для замены матрицы в телевизоре LG, Самсунг или любом другом, в том числе и на плазменном, потребуется выкрутить весь крепеж, удерживающий заднюю панель агрегата, и снять подставку, если это настольная модель аппарата. Поскольку в разных местах на задней крышке могут быть вкручены винты разной длины, нужно запомнить их месторасположение.

Бывают конструкции телеприемников, в которых на задней стенке предусмотрен специальный люк (например, на телевизоре LG) для сервисного обслуживания в период гарантийного срока. Снимая крышку, требуется быть осторожным, чтобы не повредить идущие к нему шлейфы. Также отключите все модули, которые могут находиться на крышке, от платы. Замена экрана проводится подобным образом и у плазменного телевизора.

Далее, выполните следующие шаги.

1. Когда крышка будет снята, вы увидите перед собой металлический корпус матрицы ЖК телевизора, на котором закреплены все электронные платы аппарата и шлейфы, подсоединенные к ним. От вас потребуется аккуратность в отсоединении шлейфов (их нельзя расшатывать в разные стороны, а нужно тянуть, осторожно, по прямой). Отсоедините их от всех плат и модулей агрегата. Чтобы не запутаться, как их подключать обратно, можно перед демонтажем матрицы телевизора LG, сфотографировать их расположение.

2. Также отключите все шлейфы по периметру аппарата. В некоторых моделях они могут быть спрятаны под обрамляющей ЖК панель рамкой. Внимание: попадаются шлейфы, которые можно вытянуть, лишь приподняв прижимающую их планку.

3. Далее, нужно взять новую распакованную матрицу, и положить ее рядом (подстелив что-то мягкое) с неисправной. Это делается для более удобного переноса деталей.
4. Следующим шагом будет поочередный перенос всех плат и модулей с одного корпуса на другой. Как только плата перенесена, сразу подключайте все шлейфы к ней, идущие от экрана.
5. Когда все модули будут подсоединены, можно установить крышку и обрамляющую рамку (если она есть) на место, закрыть заднюю панель, чем и закончить сборку ЖК телеприемника, после чего проверить работоспособность аппарата.

Чтобы телик начал правильно работать, потребуется провести согласование новой матрицы со всеми модулями. Для этого нужно включить аппарат, войти в сервисное меню, и произвести настройку. Как это делается, указано в инструкции к агрегату.

Советы экспертов

Для корректной идентификации причин поломки следует в первую очередь исключить проблемы с периферийным и внутренним оборудованием: проверить шлейф, приставку, видеоускоритель и блок цветности.

Подсветка может выйти из строя из-за скачков напряжения. При необходимости она легко заменяется. Если ремонт превышает стоимость новой матрицы, то имеет смысл просто заменить её.

Совет! Также нелишним будет проверить гарантийные сроки. Если они не вышли, то устройство с неполадками любого типа нужно отнести в сервисный центр.

Замена экрана в LCD или LED телевизоре — задача не сложная, но требующая предельной аккуратности, поскольку можно повредить не только очень тонкие шлейфы на новой матрице, но и ее саму, так как она очень чувствительна к перегибам. Некоторые другие неисправности телевизора тоже можно отремонтировать своими руками.

Какой экран должен стоять в телевизоре в 2021 году: есть 5 типов

Какими бывают экраны телевизоров?

Основных типов матрицы телевизора и любого другого устройства для потребления контента два — LED (он же LCD и ЖК) и OLED. Третий — microLED, но пока он редко встречается в потребительских устройствах.

У каждой разновидности свои плюсы и минусы: первая более долговечная, а цвета на ней естественнее, у второй цвета гораздо насыщеннее, но цветопередача может искажаться. Разберём подробнее типы и подтипы матриц. Всего их пять.

LED — матрица, уходящая в прошлое

Где встречается: в телевизорах бюджетного и среднего класса.

В LED пиксели сами по себе не светятся, поэтому под экран ставится подложка. А значит, пиксели горят с одинаковым уровнем яркости. Кроме того, подложка требует дополнительного места в корпусе, соответственно, он будет толще.

QLED — подтип LED, похожий на OLED

Фото © VCG / VCG via Getty Images

Где встречается: в телевизорах среднего класса, где инженеры экономят на комплектующих.

Подтип LED с дополнительным слоем квантовых точек. Такие матрицы отличаются более глубоким и насыщенным цветом, а потому лучше раскрывают возможности HDR. Стоят чуть дороже, в плане цветопередачи близки к OLED.

OLED — лучшая технология прямо сейчас

Где встречается: во флагманских и предфлагманских телевизорах.

Самый современный и бескомпромиссный тип матрицы. Тут применяются светодиоды, они светятся сами, без дополнительной подсветки. Цвета становятся ярче и контрастнее. Чёрный на OLED глубокий и насыщенный, а на LCD он может быть серым или фиолетовым. Отсутствие подложки позволяет сделать телевизор тоньше. Минусы такого типа матрицы — пиксели могут выгореть, а цветопередача бывает неточной.

Mini LED — усовершенствованный OLED

Фото © David Becker / Getty Images

Где встречается: во флагманских телевизорах.

Подтип OLED. В этом типе матрицы инженеры устранили главные недостатки OLED, а именно ещё снизили энергопотребление и замедлили процесс выгорания пикселей. Особенно активно применяется в продукции Apple, а в этом году на CES 2021 компания LG представила линейку телевизоров с матрицами этого типа.

Это почти тот же OLED, только вместо светодиодов на основе органических соединений в них используются нормальные светодиоды очень маленького размера. На каждый пиксель их по три.

Mini LED сочетает плюсы и отсутствие недостатков OLED. Время отклика и контрастность — как у OLED, но для выгорания пикселя требуется в сто, а то и в тысячу раз большее время экспозиции.

Компания LG на выставке CES 2021 представила совершенно новые линейки телевизоров QNED — QNED99, QNED95 и QNED90. Каждая представлена тремя моделями с экранами диагональю 65, 75 и 86 дюймов. Как отмечает производитель, в ТВ применяются передовые матрицы.

MicroLED — третий тип матрицы, который пока сложно найти

Фото © Justin Sullivan / Getty Image

Где применяется: во флагманских модульных телевизорах.

Сейчас идёт эпоха OLED. Технология сама совершенная, но она не идеальна. У неё есть ряд недостатков: выгорание экрана, долгое время отклика, относительно низкая яркость.

Часть этих проблем ушла бы в прошлое с уменьшением числа светодиодов. Проблема в том, что сделать это в OLED невозможно. Если уменьшить количество светодиодов, снизится количество света и качество картинки упадёт. А если снизить их количество и повысить мощность, чтобы компенсировать нехватку света, увеличится энергопотребление и нагрев, что в разы снизит срок службы и повысит вероятность поломки.

Получается, что OLED в тупике. Решение проблем — другой тип матрицы, microLED. Его не назвать новым, эта технология разрабатывается с 2000-х годов, актуальность она получила только в 2020-х.

MicroLED в качестве пикселей использует не органические светодиоды, а диоды на основе нитрида галлия. Он широко используется для создания светодиодов полупроводниковых лазеров и сверхвысокочастотных транзисторов, а там нужна высокая точность и резкость. Такие диоды очень малы — около одной десятой толщины человеческого волоса.

Главный плюс матрицы в том, что она не выгорает, в отличие от OLED. Есть и другие: более высокая яркость, более высокая скорость, термостабильность и контрастность.

Пока microLED не используется массово. Samsung анонсировала лишь несколько образцов microLED TV. Для домашнего использования компания планирует продавать телевизоры с диагональю экрана 75, 88, 93 и 110 дюймов и яркостью в 5000 нит. LG в середине 2020 года представила модель MAGNIT LSAB009 с экраном 163 дюйма. Это нишевые дорогие устройства.

Какой должна быть диагональ экрана?

От размеров экрана зависит комфорт при просмотре и то, насколько органично телевизор впишется в интерьер. Прежде всего определитесь, куда вы собираетесь поставить телевизор.

32 дюйма и меньше — это для кухни. Расстояние между человеком и дисплеем, как правило, самое маленькое. В спальне и гостиной размер телевизора и диагонали экрана ограничен лишь бюджетом пользователя. Чем больше, тем лучше и тем, соответственно, дороже устройство.

А ещё есть условная формула, по которой можно высчитать оптимальную диагональ экрана: расстояние от зрителя до телевизора (в дюймах) / 2,5 = диагональ экрана телевизора. Значение округляется до целых.

Например, в гостиной расстояние от ваших глаз до телевизора составляет четыре метра. Следовательно, переводим метры в дюймы (4 метра = 157,48 дюйма) и подставляем в формулу: 157,48 / 2,5 = 62,8 дюйма.

Оптимальная диагональ:

• 32 дюйма для кухни;
• 42 дюйма для гостиной;
• 55 дюймов для спальни.

Стоит помнить, что увеличение даже на десять дюймов многократно повышает цену телевизора. Потому что каждое поколение ЖК-экранов оптимизировано под конкретные размеры, как правило, не больше 55 дюймов. И себестоимость матриц большего размера значительно выше.

Дисплеи для телевизоров в Москве и Санкт-Петербурге

Дисплеи для телевизоров

При покупке и выборе телевизора основным критерием является именно дисплей (матрица) устройства. Матрица или дисплей — это часть устройства которая устанавливается в середине между пленчатыми и стеклянными стенками. И представляет из себя комплект электродов (прозрачных) которые располагаются таким образом, что не касаются друг друга при этом они устанавливаются на двух плоскостях, именно этот механизм и дает качество цветопередачи и отображает изображение на экране. На разные модели телевизоров устанавливаются разные типы матриц, самыми распространенными типами являются LCD, плазмы, LED, так же QLED и ULED, IPS, VA.

LED дисплеи для телевизоров

LED дисплеи для телевизоров или Light-emmiting diode — это матрицы которые состоят из светодиодов. За счет такой технологии свет подается к ко всем пикселям. При этом качество черного цвета значительно выше чем у LCD версий дисплеев, что не мало важно. Подсветка LED дисплеев осуществляется двумя способами (все зависит от бренда и модели конкретного телевизора). Первый когда подсветка устанавливается с краев дисплея и вторая когда подсветка устанавливается на всем дисплее по его поверхности.

LCD дисплеи для телевизоров

LCD дисплеи для телевизоров самые распространенные модели дисплеев которые устанавливают производители на свои модели данная технология основывается на жидких кристаллах. LCD дисплеи состоят из нескольких частей таких как : фильтр цвета, подсветка ( в данном типе подсветка устанавливается сзади дисплея), электроды, жидкие кристаллы и фронтальное стекло.

Плазменные дисплеи для телевизоров

Плазменные телевизоры обладают технологией при которые не требуется установка подсветки так как данный дисплей использует свечение люминофора который нагревается под лучами ультрафиолета и каждая часть является световым источником. Данная технология имеет ряд преимуществ и недостатков к преимуществам можно отнести качество изображения и хорошей передачей черного цвета. К недостаткам относится не лучшее изображение в статике, что для многих не будет существенным минусом.

QLED дисплеи для телевизоров

QLED и ULED дисплеи для телевизоров которые устанавливаются на более современные дорогие модели и имею изображение которое достигает высоких показателей по качеству. Не зависимо от типа дисплея, матрица может быть повреждена чаще всего это происходит механически при падении телевизора (например). Но не обязательно покупать новый аппарат, достаточно заменить матрицу. Дисплеи для телевизоров купить можно оформив заказ у нас на сайте.

Ремонт мониторов, ЖК телевизоров в Череповце

Торгово-сервисная компания «Виста» оказывает услуги по ремонту мониторов любого типа, в том числе моделей на электронно-лучевой трубке. На складе есть внушительный перечень запчастей для ремонта мониторов и ЖК телевизоров, а эксклюзивные комплектующие мы оперативно заказываем через сервисные отделы производителей.

Распространенные неисправности ЖК мониторов и телевизоров

• Неисправность встроенного блока питания. Устройство не включается, индикаторный светодиод не светит. Требуется компонентный ремонт платы блока питания с разборкой монитора или телевизора.
• Поломка LCD матрицы. На дисплее появились полосы, изображение не отображается полностью, на экране появились артефакты. Если поломка заключатся в матрице, потребуется ее полноценная замена.
• Неисправность инвертора системы подсветки дисплея. После включения монитора изображение показывается на протяжении малого промежутка времени, и гаснет. При включении загорается соответствующий индикатор, а изображение не появляется. В данном случае необходим ремонт платы инвертора или ее полноценная замена.
• Поломка светоизлучающих элементов подсветки матрицы. Повторяет все « симптомы» неисправного инвертора. Может проявляться в виде неравномерного распределения яркости по экрану монитора, а также выраженным красноватым оттенком (в случае «просевших» ламп подсветки).
• Неисправность материнской платы. После включения изображение не выводится на экран, имеет различные искажения, не показывается в полном объеме, «прыгает». При определенных поломках осуществляется ремонт материнской платы путем замены неисправных компонентов. Однако, может потребоваться полная замена материнской печатной платы.

Замена матрицы телевизора или компьютерного монитора

ЖК матрица представляет собой многослойный материал с особым заполнением на базе раствора с жидкими кристаллами. Именно этот элемент является самым дорогостоящим в конструкции любого монитора или телевизора. Именно поэтому замену данной хрупкой детали лучше всего доверить профессионалам «Виста» в Череповце. Аккуратные и опытные инженеры произведут замену матрицы любой диагонали по доступной цене. При этом, сама матрица по цене может достигать 50% от стоимости всего изделия.

Какие мониторы и телевизоры мы ремонтируем?

Квалификация и опыт инженеров компании, а также наличие всего необходимого сервисного оборудования, позволяют восстанавливать телевизоры и компьютерные мониторы ведущих в отрасли производителей. В ремонт принимаем изделия Samsung, LG, ViewSonic, NEC, Loewe, Philips, Mag, Acer и многие другие. Внушительный склад запчастей обеспечивает оперативность ремонта, а на все выполненные работы каждый заказчик получает документальную гарантию.

Почему стоит выбрать торгово-сервисную компанию «Виста»?

• В сервисном центре «Виста» работают профессионалы с опытом работы не менее 10 лет. Все мастера являются штатными сотрудниками, а ремонт выполняется исключительно в условиях сервисного центра. Сданное в ремонт оборудование не передается третьим лицам.
• Все отремонтированные у нас изделия сопровождаются документальной гарантией, которая составляет 3 месяца со дня выдачи устройства владельцу. В случае повторения поломки на протяжении гарантийного срока, ремонт выполняется бесплатно (в случае, если причиной повторной сдачи устройства не являются механические поломки). При повторной сдаче устройства в сервис, гарантия продлевается на время ремонта.
• Ремонт мониторов и ЖК телевизоров осуществляется по самым низким в Череповце ценам. Стоимость услуг определяется характером поломки, а также стоимостью требующей замены детали.
• Многолетний опыт компании на рынке ремонта электроники позволил наладить партнерские отношения с сервисными отделами ведущих производителей в отрасли. За счет этого удается получать запчасти по очень выгодным ценам, а также выполнять ремонт в кратчайшие сроки.

Гарантийный ремонт

Наряду с постгарантийным ремонтом мы осуществляем восстановление мониторов по гарантии. Принимаем по гарантии изделия таких производителей, как Dell, Iiyama, HP и т.п.

Можно ли отремонтировать матрицу на телевизоре. Взаимозаменяемость современных жки в ноутбуках

Матрица, как правило, подвергается любым повреждениям очень часто. Ее могут разбить дети, телевизор упал или каким-то образом попала вода на экран. Если на самом экране появились полосы или какие-то пятна, убрать их будет не совсем легко. А лучше всего на телевизоре просто заменить матрицу. Такой процесс нельзя назвать легким, сама деталь стоит очень дорого, так как является главной и важной частью телевизора.

Замена матрицы телевизора, в основном, происходит из-за неаккуратного обращения с ним или не правильно выполнялись правила его эксплуатации. Без матрицы телевизор, как правило, не будет работать. От сложности ее поломки зависит и сам процесс ремонта.

Если на монитор попала вода, то такой ремонт затянется, так как требует к себе тщательного подхода. Самостоятельно сделать ремонт не получится, потому, что это очень кропотливая работа и справится с ней, сможет только специально обученный, мастер.

Замена экрана на новый, можно произвести, если матрица полетела путем механического повреждения. То есть, если повреждение произошло при ударе, и она лопнула или на мониторе появились царапины. Тогда справиться с такой задачей вы сможете и своими руками, стоит только подобрать правильный тип матрицы. Так как для каждого дисплея телевизора требуется индивидуальный ее тип, со своими основными особенностями.

Основные признаки, свидетельствующие о поломки матрицы:

• Обычное изображение заменили вертикальные, разного цвета полоски;
• Образовались разводы и горизонтальные полосы;
• Возникли круги на мониторе темного цвета;
• Появились мелкие пятнышки на экране разного цвета;
• Картинка стала пропадать частично или целиком.

Если вы заметили хоть один признак, тогда обязательно нужно делать ремонт. Восстановить матрицу, если она потекла или заменить на новую. Битая матрица выглядит не эстетично на плазменном телевизоре, поэтому ее менять нужно обязательно, без нее прибор работать просто не будет.

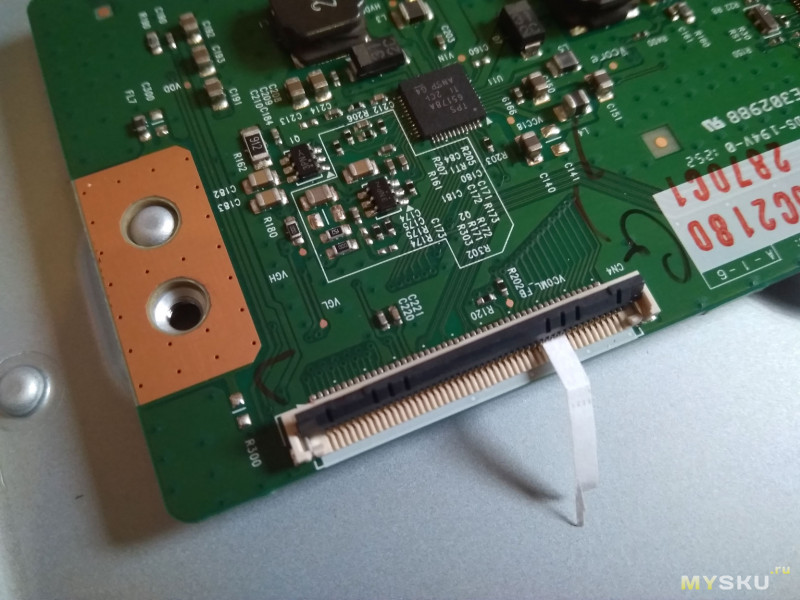

Ремонт шлейфа матрицы телевизора: пошаговая инструкция

Сегодня лед телевизоры и плазмы не являются диковинкой. Почти в каждом доме, офисе или на углу большого супермаркета можно встретить один из них. Такие приборы имеют специфические поломки, которые требуют особенного ремонта. Все известные производители: Самсунг, Филипс, Сони, Тошиба предоставляют свой гарантийный срок, поэтому сервисный центр должен предоставить свои бесплатные услуги.

Ремонт ЖК телевизоров нужно производить тогда, когда выходит из строя микросхема, шлейф, экран или возникают проблемы с его подсветкой. Все это свидетельствует о поломки матрицы. Ремонт ее можно сделать вручную или обратиться в сервисный центр.

Починить матрицу бывает невозможно, так как экран треснул или разбит полностью. Разбитая матрица не подлежит ремонту, восстановление ее не имеет смысла. Поэтому ее нужно просто заменить. А вот если выше из строя шлейф матрицы, тогда его можно починить самостоятельно, воспользовавшись, уроками мастер класс.

Инструкция по ремонту шлейфа:

• Разобрать корпус телевизора;
• Выявить поврежденный шлейф, который нужно отремонтировать;
• Осторожно нужно отсоединить шлейф от матрицы, его не шатаем, а вытягиваем ровно;
• Зачистить поврежденные контакты, обезжирить их;
• Припаять контакт;
• Установить шлейф на место;
• Собрать прибор.

Этот процесс требует предельной четкости и аккуратности, чтобы не повредить остальные тонкие шлейфы. По окончанию работы телевизор обязательно нужно проверить и убедится в правильности своих действий. Чтобы не делать такую ответственную работу, проще будет поменять поврежденный шлейф на новый.

Матрица для телевизора Samsung: пошаговая инструкция ее замены

Каждый производитель использует для своих телевизоров индивидуальный тип матрицы. Матрицы бывают трех видов: TN, IPS и VA. Само больше фирмы используют матрицы VAи IPS, так как они являются усовершенствованными моделями. У них отличное качество изображения, превосходная палитра красок и хороший угол обзора.

Однако и эти модели склонны к поломкам. Происходит повреждение матрицы из-за неправильного и неаккуратного обращения с техникой. За экраном нужно регулярно ухаживать, производить очищение его поверхности мягкой ветошью, не использовать моющие и дезинфицирующие средства.

Известная фирма Samsung использует в своем производстве большинство разновидностей матрицы. Одним из них является тип ltf320ap08. Если все же она сломалась, то ее нужно попытаться восстановить или заменить. Сначала приобретаем правильную матрицу, которая подходит именно для вашей модели, а затем приступаем к ремонту.

Пошаговая замена матрицы:

• Разобрать телевизор. Нужно разъединить переднюю панель телевизора от задней. Корпус соединяется саморезами, которые нужно выкрутить отверткой.
• Положить матрицу на мягкую поверхность.
• Отключить все шлейфы. Делается это нужно очень аккуратно, чтобы не повредить специальные крепления шлейфа. При этом на поверхность соединений накладывается скотч.
• Снять матрицу.
• Подсоединить новый элемент.
• Собрать в обратной последовательности корпус прибора.

После всей проделанной работы, обязательно нужно согласовать матрицу с телевизором при помощи пульта управления. Если этого не произошло, нужно сделать определенные настройки, войдя в меню ТВ.

Современная матрица для телевизора LG: незначительные отличия

Перед тем, как произвести замену экрана в телевизорах известных производителей Samsung, Philips и LG, для начала выясним, что же такое матрица. Это стеклянная поверхность, которая состоит из большого количества пикселей. Они в свою очередь могут изменять цвет и яркость изображения, в зависимости от воздействия различных сигналов из внешней среды.

Матрица является основным элементом ТВ. Каждый производитель телевизоров использует свой тип матрицы. Например, телевизоры LG используют IPS матрицы. Такой тип прекрасно справляется с четкостью и контрастностью изображения.

На сегодня, телевизоры LG пользуются огромной популярностью и являются наиболее продаваемой моделью. Однако не правильное обращение с телевизором приводят к его поломке.

Основные неисправности:

• Треснул экран;
• Вышла из строя микросхема;
• Проблема со шлейфом;
• Пиксели утратили свою функциональность;
• Не горят светодиоды LED подсветки.

Некоторые неисправности можно устранить самостоятельно, а вот более сложные поломки (разбитый экран) требуют помощи специалиста. Ремонт LG телевизоров практически ничем не отличается от других приборов. Имеются незначительные отличия, которые можно обнаружить только в конструкции самой модели.

Правильная замена матрицы на телевизоре (видео)

Без матрицы телевизор не будет работать, так как она является его базовой составляющей. Заменить матрицу – задача не из легких. Если вы не уверены в своих силах, то лучше обратитесь за помощью к специалистам или же в сервисный центр. Они помогут выявить поломку, произведут замену вышедших из строя деталей.

Сразу скажем, что поменять матрицу на телевизоре не совсем просто. Но без нее телевизор показывать не будет, поэтому либо придется менять своими руками, либо обращаться к мастеру, либо покупать новый источник информации и развлечений.

Причины и признаки поломки

Матрица является, пожалуй, самой доступной для повреждения частью телевизора. Ее часто разбивают дети, на нее попадает жидкость, телевизор может упасть прямо на экран. Если вы обнаружили, что на экране появились какие-то пятна или полосы, то устранить их будет очень тяжело. Скорее всего, понадобится замена матрицы. Помимо того, что сам ремонт нельзя назвать простым, новая деталь будет стоить довольно дорого. На самом деле в телевизоре она является самой дорогой его частью.

При перемещении телевизора на новое место надо обеспечить монитору максимальную безопасность. Любой удар может стать причиной некачественного изображения, и тогда понадобиться замена. Вот признаки, по которым можно понять, что с матрицей что-то не то:

• вместо изображения появляются цветные вертикальные полосы;
• появляются тонкие горизонтальные полоски, потеки, разводы;
• виднеются черные круги на экране;
• на экране образовались темные и светлые точки, которые никуда не исчезают;
• изображение полностью или частично исчезло.

Иногда при попадании жидкости на контакты матрицы, ее получается восстановить. Ремонт этот очень кропотливый, занимает много времени, требует определенных знаний и ловкости. При механических повреждениях ремонт может заключаться только в замене.

Замена детали или новый телевизор?

Подсчитав все затраты, вы можете решить, устроит ли вас замена или лучше купить новый телевизор. Некоторые сервисные центры покупают нерабочие бытовые приборы за скромную цену или меняют их с доплатой на новые.

Если вы все-таки хотите произвести ремонт, то надо помнить, что матрица у каждой модели телевизора индивидуальная. Иногда ее надо заказывать и ждать некоторое время доставки. В свободном доступе матрицы не продаются, поскольку это очень хрупкий и дорогостоящий товар, к тому же, как уже говорилось, индивидуальный.

Самостоятельный ремонт

Если вы решили сделать ремонт матрицы своими руками, то надо придерживаться следующих правил.

• Вначале найдите и закажите новую матрицу, ориентируясь на донные, которые указаны на задней табличке панели. Можете обратиться в сервисные центры, где замена матрицы является обычным делом, и поинтересоваться у них о необходимой модели.
• Разбирая панель, положите ее на что-нибудь мягкое (например, кусок толстого картона) экраном вниз и окрутите все винты и саморезы. Затем переверните на обратную сторону и отсоедините переднюю часть корпуса. Она крепится на защелках.
• Перед тем как снять матрицу, от нее отсоединяют шлейф и провода. Иногда прочистка шлейфа ластиком помогает избавиться от мелких дефектов, но если повреждение механическое, то это не поможет.
• Аккуратно вставьте новую матрицу, подсоедините к ней провод питания, шлейф и включите, чтобы убедиться в ее качестве. Экран должен светиться, и на нем не должно быть никаких даже самых маленьких дефектов.
• Только после этого закрывайте заднюю часть панели и прикручивайте ее.

На первый взгляд кажется, что замена происходит просто, но с матрицей и со всеми ее разъемами надо обращаться очень осторожно. При небрежном подходе вы можете испортить новую деталь, что в итоге сильно ударит по вашему кошельку.

Бывает, что после полной сборки на экран не выводится изображение. Это значит, что работа новой матрицы должна быть согласована с модулей управления телевизора. Произвести настройку можно через меню. Информацию по настройке можно найти в инструкции пользователя.

Жидкокристаллическая панель – это ключевая и наиболее дорогая составляющая любого телевизора. Для ремонта данного компонента при его поломке пользователь может обратиться в специализированную мастерскую или же полагаться на собственные силы. Выбрав второй вариант, владелец ТВ должен быть готов к ряду трудностей, которые неизбежно возникнут при выполнении данной процедуры. Облегчить весь процесс поможет наша подробная инструкция, где детально разобран ремонт ЖК матрицы телевизора.

Основные неполадки

Сразу же отметим, что в данном материале не мы не будем говорить о дефектах LED подсветки, как её мерцание, неравномерность, а также частичное либо полное отсутствие. При рассмотрении повреждений и неполадок речь будет идти только о самом стекле матрицы, где и формируется картинка. Для удобства мы разделили все дефекты на несколько разновидностей, к которым будут написаны советы по ремонту, если он возможен.

Физическое повреждение

В большинстве случаев жидкокристаллическая панель выходит из строя после ударов по экрану, падения устройства и других аналогичных факторов. В отличие от старых телевизоров, современные матрицы не так хорошо могут выдержать некоторые механические нагрузки. Даже бросок ребёнком мягкой игрушки со стеклянным глазом в экран телевизора может плачевно закончиться для последнего.

Если в вашем ТВ матрица поломалась под воздействием чрезмерного физического воздействия, тогда она восстановлению не подлежит и ЖК панель необходимо менять.

Искажение изображения

Не редкостью также является и заводской брак. Проявляться он может как сразу после покупки телевизора, так и спустя некоторое время пользования устройством. Данная поломка может быть настолько разнообразной, что её легко можно разбить сразу на несколько категорий:

1. вертикальные полосы на экране;
2. отсутствие картинки либо её части;
3. столбы на изображении;
4. «замирание» или «торможение» кадра;
5. засвеченные области на матрице, сменяющие своё положение;
6. искажение цветов и так далее.

Причин у данной неисправности может быть очень много. Обычно проблема кроется в гибких шлейфах, интегрированных в стекло матрицы, и управляющих чипах.

В большинстве случаев эту неисправность можно устранить при обращении в сервисный центр вашего производителя. Самостоятельно же пытаться исправить неполадку в новом телевизоре не следует, ведь вам откажут в гарантийном обслуживании. Более того, даже если дефект вызван именно заводским браком, что предполагает замену устройства на новое, вы также не сможете получить компенсацию после самостоятельного вмешательства.

Появление пятен на картинке

Ещё одной распространённой поломкой матрицы являются различные пятна овальной, округлой и любой произвольной формы. Появляются они из-за дефектов стекла матрицы либо по причине разрушенного поляризационного слоя.

Износ этих элементов может быть вызван не только производственным браком, но также нарушением правил транспортировки, норм хранения и даже требований к эксплуатации. Если на дисплее вашего телевизора появились такие пятна, то в этом случае единственное возможное решение – замена матрицы.

Неквалифицированное вмешательство

Хотя это не частая причина поломки дисплея, но о ней также следует упомянуть. Проблемы с матрицей также могут появиться после самостоятельного , экрана или других компонентов телевизора. В данном случае могут появиться порванные шлейфы, трещины в углах экрана, сколы и другие повреждения. Безусловно, ремонт ЖК матрицы телевизора можно выполнить и собственноручно, но для этого важно не только изучить вопрос, но также проявлять аккуратность. Помните, что починка любой техники также включает в себя грамотную разборку и сборку.

Разбор устройства и устранение проблемы

Очень важно процедуру разбора проводить очень аккуратно, чтобы не повредить другие компоненты устройства и не сделать ремонт телевизора непомерно дорогим. Особенно важно проявлять осторожность при извлечении самого экрана, ведь разрыв ведущего к нему шлейфа потребует, как и в случае с физическим разрушением, полного замена матрицы. Увы, но такой ремонт не всегда можно назвать выгодным решением, ведь с учётом его стоимости куда разумнее будет приобрести новую модель. Точная цена зависит от особенностей матрицы, наличия других дефектов, а также доступности нового экрана в продаже. Перед разбором телевизора нужно подготовить достаточно места на большом столе. Пространства должно быть минимум в 2.5-3 раза больше, чем габариты устройства. Это необходимо для удобного перекладывания разных элементов, как винты, платы, а также сама матрица. Также рекомендуется подстелить на место, где будут проводиться все процедуры, кусок картона или плотную мягкую ткань, которая защитит дисплей от царапин, сколов и других повреждений.

Затем телевизор кладётся на стол экраном вниз и по периметру корпуса откручиваются винты, удерживающие крышку. После этого она должна легко сниматься, но иногда также потребуется найти дополнительный фиксатор и выставить его в другую позицию. Выполнив данную процедуру, переверните телевизор и снимите переднюю раму с защёлок, что поможет вам получить доступ к матрице. В некоторых случаях получить доступ к внутренностям ТВ можно не с задней, а с передней части, что зависит от конструкции устройства.

Если вы случайно пролили на телевизор напиток (кофе, газировку и так далее), после чего на экране появились артефакты изображения, то иногда для восстановления работоспособности ТВ достаточно прочистить ведущие к дисплею шлейфы. В этом случае из инструментов, кроме отвёрток для разбора, вам понадобится только обычный ластик. Однако этот способ не поможет при физических повреждениях. Видео урок расскажет о правильной чистке шлейфа:

Замена матрицы

Когда корпус полностью снят, вы увидите перед собой металлический каркас матрицы, на котором закреплена вся электроника и соединённые с ней шлейфы.

Последние нужно очень аккуратно отсоединить, чтобы не допустить обрыва. Замена ЖК матрицы в телевизоре – хрупкий процесс. Затем откручиваются все винты, на которых закреплены материнская плата, блок питания и другие компоненты.

Сове! Чтобы не запутаться в последующей сборке можете предварительно сфотографировать размещение всех элементов телевизора.

После того, как все комплектующие модели отключены от матрицы, нужно распаковать новый экран и в обратном порядке закрепить на нём все платы, шлейфы и динамики. Как только все модули окажутся на своих местах, можно приступать к установке рамки и крышки на место, а также последующей проверке работоспособности устройства. На видео достаточно подробно рассказан данный процесс:

Вывод

Самостоятельный ремонт ЖК матрицы телевизора – это достаточно простая процедура, в которой в первую очередь важны не ранее полученные навыки, а осторожность и чёткое следование инструкциям. Если у вас есть минимальный опыт в разборке техники, то заменить экран в своём ТВ вы сможете без проблем. А вот для более серьёзных повреждений следует убедиться, что вам под силу устранить выявленную неполадку, а также удостовериться в целесообразности такого ремонта. Некоторые виды повреждений обойдутся владельцам телевизора в 60-80% стоимости новенькой модели, поэтому оцените экономическую выгоду. Если с финансовой точки зрения ремонт не кажется привлекательным решением, то следует отдать ТВ в мастерскую на запчасти, выручив за него немного денег.

Перед владельцами телевизоров с жидкокристаллическими и плазменными экранами нередко встает вопрос о целесообразности замены сломавшейся матрицы. Высокая стоимость работ в сервисном центре подталкивает к поиску альтернативных вариантов – самостоятельной замене или покупке нового ТВ. Стоит разобраться, что же лучше.

Признаки поломки матрицы на телевизоре

Общий признак того, что матрица в телевизоре пришла в негодность – это нарушение нормальной передачи картинки на экран. Может проявляться следующим образом:

• Пятна круглой или овальной формы черного цвета.
• Выгорание отдельных пикселов, что проявляется в виде светлых или темных точек на экране телевизора.
• Вертикально расположенные полосы разного цвета.
• Горизонтальные серые разводы и полосы.

Такие признаки, как: затемнения по краям экрана (или его отдельной части), полное отсутствие изображения (черный экран), мигание, белый шум, могут свидетельствовать о выходе из строя не всей матрицы, а только ее отдельной части, например, подсветки. Вот почему важно делать замену и ремонт в сервисном центре – только там со 100% точностью могут определить причину появления дефектов. Стоимость работы зависит от модели телевизора, наличия готовых запчастей, выпускает ли их сам производитель.

Когда на плазменном экране в результате физического воздействия трескается внешнее стекло, то повреждается и сама матрица. Входящая в ее состав газовая смесь выходит наружу, на экране появляются многочисленные помехи. В таком случае решить проблему может только замена матрицы, так как ее ремонт невозможен.

Единственным преимуществом самостоятельной замены матрицы на телевизоре является экономия денежных средств. Так как в сервисном центре ремонт обходится в 75-85% стоимости самой техники. Самостоятельный поиск экрана в интернете помогает найти наиболее выгодный вариант, ну и за работу самому себе не надо платить.

Подготовка к замене матрицы на телевизоре

Перед тем, как заменить матрицу на телевизоре, необходимо выполнить ряд подготовительных мероприятий:

1. Купить новую матрицу. Выбрать подходящий вариант можно на специализированных интернет сайтах или в сервисном центре, в котором занимаются ремонтом данного вида техники. Отталкиваться нужно от тех данных, которые указаны в технической документации к TV.
2. Купить защитный экран. Для предотвращения возможных поломок в будущем, на новую матрицу плазменного телевизора лучше купить защитный акриловый экран.
3. Подготовить рабочее место. Чтобы случайно еще больше не повредить жидкокристаллический экран, рабочее место необходимо застелить чем-то мягким, например, толстым картоном или пледом.
4. Собрать необходимый набор инструментов и материалов. Сюда входит набор отверток с различным типом профиля, пинцет для проникновения в труднодоступные места и тонкая металлическая пластинка.

Инструкция по замене матрицы на телевизоре

Шаг 1. Отсоединить от ТВ провода и шлейф. Соответственно, если телевизор закреплен на кронштейне, то снять с него. Перенести технику на рабочее место.

Шаг 2. Отделить переднюю часть телевизора от задней. С помощью отверток открутить скрепляющие части корпуса саморезы. Положить матрицу лицевой стороной вниз на мягкую поверхность (толстый картон), заготовленной заранее пластинкой (или любым удобным приспособлением (не ножом!)) раскрепить защелки.

В некоторых моделях ТВ вместо пластиковых креплений могут использоваться винтовые соединения. Используйте для работы с ними соответствующий инструмент.

Шаг 3. Снять старую матрицу. Предварительно отключив от нее провод электропитания и сигнальный шлейф. Делать это нужно очень аккуратно, желательно заранее подробно изучить механизм крепления шлейфа . Место соединения шлейфа и матрицы при сборке дополнительно проклеивается скотчем, снимать его нужно таким образом, чтобы не повредить хрупкие элементы техники.

Шаг 4. Подготовить новую матрицу к установке. Протереть ее края влажной спиртовой салфеткой, установить металлические крепления.

Шаг 5. Установить новую матрицу. Подключить к ней сигнальный шлейф и провод питания. Проверить работоспособность.

Шаг 6. Собрать корпус телевизора в обратной последовательности. Установить защитный акриловый экран.

Шаг 7. Согласовать новую матрицу с модулем управления ТВ. Иногда, после замены матрицы, изображение так и не передается на экран, причиной этого может служить несогласованность нового экрана и модуля управления. Необходимые изменения делаются через меню телевизора, подробнее об этом можно прочитать в документации, сопутствующей технику.

Видео инструкция по замене матрицы

Замена матрицы на телевизоре в сервисном центре проводится в короткие временные сроки и с использованием всего необходимого инструмента. Если нет возможности обратиться к специалистам, то, следуя пошаговой инструкции можно произвести эти работы самостоятельно. В целом это занимает 0,5-1,5 часа.

Вконтакте

При необходимости замены разбившегося экрана у владельцев ноутбуков часто возникают вопросы об их совместимости. В данной статье речь пойдет о представлении пользователю необходимой технической информации для грамотного подбора альтернативного экрана из множества присутствующих на рынке.

Итак, мониторы имеют различный размер по диагонали, измеряемый в дюймах, рабочее разрешение, тип матрицы , разновидность подсветки, расположение и разновидности подключаемого интерфейсного разъема.

Информацию о взаимозаменяемости некоторых типов матриц можно найти в таблице.

Матрица для ноутбука	Совместимые матрицы	Используются в ноутбуках следующих моделей
Матрица 7.0″ LED 800×480	A070VW04	Asus eee701
Матрица 8.9″ LED 1024×600 N089L6	LG LP089WS1-TLA2, B089AW01	ASUS EEE PC 900, 901 Series, ACER ONE, IBM Lenovo S9, Toshiba NB100 и др.
Матрица 10.0″ 1024×600 LED 30pin	HSD100IFW1	MSI U100, ASUS eee 1000, 1003, 1005
Матрица 10.1″ 1024×600 LED 40pin	HSD101PFW2, B101AW01, LTN101NT02-C01, B101AW03, BT101IW02	Acer 531, Samsung N130/140 и др.
Матрица 10.2″ 1024×600 LED 30 pin	CLAA102NA0ACW	Samsung NC10, Lenovo,ACER ONE, ASUS EEE PC 1000 серии, Toshiba и др.
Матрица 10.6″ 1280×768 14 pin LQ106K1LA01D SHARP	LQ106K1LA01B, LQ106K1LA01A	Fujitsu-Siemens LifeBook 7120, 7230, SONY VGN-TR1, VGN-TR2, VGN-TR3, VGN-T150, VGN-T250, VGN-T350 и др.
Матрица 11.6″ 1366х768 LED 40 pin N116B6-L02	B116XW01, B116XW01, B116XW02, B116XW02, N116B6-L02, LTN116AT01, LTN116AT01-A01	ACER, ASUS, BENQ и других
Матрица 12.1″ 1280×800 LED 20 pin B121EW07	LTN121W4-01, LTN121W1-L03-G	Fujitsu-Siemens Amilo Si, Compaq 2710p, Samsung Q35(NP-Q35C005),Roverbook Navigator W200WH, Asus F9E, Roverbook Voyager V200, Dell latitude D430 и др.
Матрица 13.3″ 1280×800 ccfl 20 pin LTD133EX2Z	LQ133K1LA4A, LTD133EX2A	Sony S / Sz / PCG-6, Asus W6A
Матрица 13.3″ 1280×800 LED 30 pin B133EW06		HP DV3000, HP DV3500 и других.
Матрица 13.3″ 1280×800 WXGA ccfl 20 pin	LG LP133WX1-TLA1, AUO B133EW01	Apple Pro, Asus W7, DELL XPS1310 и других
Матрица 14.0″ 1024×768 XGA ccfl 30pin LTN141XB-L02		Samsung X10 и других
Матрица 14.0″ 1280×768 WXGA ccfl	N140A1-L02
Матрица 14.0″ 1366×768 HD LED 40 pin B140XW01	LP140Wh2-TLA1, HSD140PHW1, B140XW01, B140XW02	Asus K40IJ, MSI X410 и др.
Матрица 14.0″ 1366×768 HD LED B140XW02 Slim
Матрица 14.1″ 1280×800 WXGA ccfl		ACER, ASUS, BENQ, Compaq, DELL (после перепрограммирования), Fujitsu, HP, IBM, LG, RoverBook, Samsung, SONY, Toshiba и других.
Матрица 14.1″ 1440×900 WXGA+ ccfl 30pin B141PW01	LTN141WD, B141PW01, N141C3	ACER, ASUS, BENQ, Compaq, DELL (после перепрограммирования), Fujitsu, HP, IBM, LG, RoverBook, Samsung, SONY, Toshiba и других.
Матрица 15.0″ 1024×768 квадратная		ACER, ASUS, BENQ, Compaq, DELL (после перепрограммирования), Fujitsu, HP, IBM, LG, RoverBook, Samsung, SONY, Toshiba и других.
Матрица 15.0″ 1400×1050 мат. квадратная		ACER, ASUS, BENQ, Compaq, DELL (после перепрограммирования), Fujitsu, HP, IBM, LG, RoverBook, Samsung, SONY, Toshiba и других.
Матрица 15.4″ 1280×800 WXGA ccfl глянц.	LP154WX4, LP154WX5, LP154WO1, N154I2, N154II-L0B, B154EW02, B154EX08AU Optronics: B154EW01, B154EW02, B154EW03, B154EW04, B154EW06, B154EW07, B154EW08, N154I1, N154I2, N154I3, N154I4, N154i2, C154i5,CLAA154WA01, CLAA154WA02, CLAA154WA03, CLAA154WA04, CLAA	ACER, ASUS, BENQ, Compaq, DELL (после перепрограммирования), Fujitsu, HP, IBM, LG, RoverBook, Samsung, SONY, Toshiba и других.
Матрица 15.4″ 1280×800 WXGA ccfl матовая		ACER, ASUS, BENQ, Compaq, DELL (после перепрограммирования), Fujitsu, HP, IBM, LG, RoverBook, Samsung, SONY, Toshiba и других.
Матрица 15.4″ 1440×900 WXGA+ ccfl глянц.		ACER, ASUS, BENQ, Compaq, DELL (после перепрограммирования), Fujitsu, HP, IBM, LG, RoverBook, Samsung, SONY, Toshiba и других.
Матрица 15.4″ 1440×900 WXGA+ ccfl матов	B154W02, N154C3-L02, CLAA154WP05A и другие	ACER, ASUS, BENQ, Compaq, DELL (после перепрограммирования), Fujitsu, HP, IBM, LG, RoverBook, Samsung, SONY, Toshiba и других.
Матрица 15.4″ 1680×1050 WSXGA+ ccfl гл		ACER, ASUS, BENQ, Compaq, DELL (после перепрограммирования), Fujitsu, HP, IBM, LG, RoverBook, Samsung, SONY, Toshiba и других.
Матрица 15.6″ 1366×768 HD ccfl 30 pin гл.	B156XW01, LP156Wh2, N156B3-L02 и др.	ACER, ASUS, DELL, HP, SONY, Toshiba и других.
Матрица 15.6″ 1366×768 HD LED 40 pin гл.	N156B6, LP156Wh3, LTN156AT1, LTN156AT02 и др	ACER, ASUS, DELL, HP, SONY, Toshiba и других.
Матрица 16″ 1366×768 HD LED 40 pin гл.		ACER, ASUS, DELL, HP, SONY, Toshiba и других.
Матрица 16″ 1366х768 HD ccfl 30 pin LTN160AT02		ACER, ASUS, DELL, HP, SONY, Toshiba и других.
Матрица 16″ 1920×1080 WXGA ccfl 30 pin LTN160HT01		ACER, ASUS, DELL, HP, SONY, Toshiba и других.
Матрица 16.4″ WXGA++1600×900 ccfl 30 pin	B164RW01	ACER, ASUS, DELL, HP, SONY, Toshiba и других.
Матрица 17.1″ 1440х900 WXGA+ ccfl 30 pin гл	LP171WP4, B170PW06 и др.	ACER, ASUS, DELL, HP, SONY, Toshiba и других.
Матрица 17.1″ 1680х1050 WSXGA+ ccfl 30	LP171W02	ACER, ASUS, DELL, HP, SONY, Toshiba и других.
Матрица 17.1″ 1920х1200 WUXGA+ ccfl 30	Samsung LTN170CT05, LG LP171WU1	ACER, ASUS, DELL, HP, SONY, Toshiba и других.
Матрица 17.3″ 1600х900 HD+ LED 40pin гл	LP173WD1, LG LP173WD1-TLA1, AUO B173RW01	ACER, ASUS, DELL, HP, SONY, Toshiba и других.
Матрица 18.4″ WUXGA 1920×1080 ccfl 30 pin	N184h4-L02
Матрица 18.4″ WUXGA 1920×1080 2 ccfl 30 pin	N184h5-L01	Совместима с некоторыми современными ноутбуками.

Максим ДОВГУН

Почему американские компании упустили шанс

Сегодня в Tedium: Я должен признать кое-что о себе. Я любопытный цвет eInk. Эта технология, наконец, впервые за последние месяцы достигла постоянных потребителей благодаря читателям электронных книг, которые не производятся Amazon, и они выглядят довольно круто. Еще недостаточно хорош для обычного человека, но достаточно хорош, чтобы экспериментировать, о чем свидетельствует тот факт, что цветные eInk обычно продаются в виде наборов для мастеров.(Примечание: если кто-то является производителем компьютерного монитора eInk, я с радостью буду ежедневно водить его для вас как подопытного кролика и рассказывать миру, насколько он хорош.) Через несколько лет он может стать достаточно хорошим для обычных людей. хотеть использовать. В некотором смысле действительно хорошие ЖК-дисплеи с плоским экраном были такими же. Технология лежала в духовке в течение многих лет, прежде чем она стала достаточно хорошей, чтобы заменить то, что было раньше. Но иметь технологию — это не то же самое, что превратить ее в массовый продукт, как показывает история ЖК-панели с активной матрицей.В сегодняшней скуке мы углубимся в первые годы существования ЖК-дисплеев. — Эрни @ Tedium

1962

Год первого тонкопленочного транзистора, или TFT, был разработан инженером RCA Полом К. Веймером, изобретателем, имеющим множество патентов на его имя, связанных с технологией электронно-лучевой трубки. Его работа, вдохновленная предыдущими инновациями, оказалась фундаментальным строительным блоком, который привел к созданию современной технологии отображения. Позднее RCA использовала это как основу для ранней технологии создания жидкокристаллических дисплеев, которые были усовершенствованы их конкурентом Westinghouse.

Apple PowerBook G4, отличный пример ЖК-дисплея с активной матрицей. (Дэвид Хепворт / Unsplash)

Изобретение ЖК-дисплея с активной матрицей является прекрасным примером распространенного изобретательского пути.

В истории электроники нет большей сюжетной линии, чем история изобретателя (или группы изобретателей), который разрабатывает что-то гениальное, но компания, на которую он работал, не обращала на это внимания, опасаясь, что это не соответствует потребностям корпорации.

Вот лишь несколько историй, которые, как мне известно, вписываются в этот общий график, некоторые из них более известны, чем другие:

Дэвид Дж. Коллинз, ключевой новатор в истории штрих-кодов, годами трудился в Сильвании, разрабатывая устройство для использования на железнодорожных вагонах, прежде чем компания в конечном итоге отказалась от его идеи, и он начал его собственное, к большому успеху.

Xerox Alto, , ранний пример графического интерфейса в действии, в значительной степени игнорировался Xerox до начала 1980-х годов, после чего известный посетитель Xerox PARC, исполнительный директор Apple Стив Джобс, позаимствовал его основные концепции для Apple Lisa и Macintosh.

Компания Kodak изобрела многие общие концепции цифровой камеры под собственной крышей, но изобретателю Стиву Сассону сначала сказали отложить свое изобретение, поскольку компания Kodak только с опозданием приняла устройство, изобретенное ее собственным сотрудником.

Это совсем другая история, похожая на те, за исключением того, что в ней задействован тот самый экран, на который вы, вероятно, смотрите, особенно если он основан на ЖК-технологии.

(через Google Patents)

В 1970-х годах пара инженеров, работавших в Westinghouse, T.Питер Броуди и Фанг-Чен Луо пришли, чтобы разработать первый ЖК-экран с активной матрицей. Броуди, родившийся в Венгрии, заинтересовался молодой технологией тонкопленочных транзисторов, экспериментальной технологией, которая стала рассматриваться как потенциальное средство визуального отображения контента в более компактной форме, чем электронно-лучевая трубка.

В заявке на патент создатели подчеркнули, что эта технология практически возможна, но требует иной технической основы, чем кремний, который обычно используется для перемещения транзисторов.

«В течение некоторого времени стало очевидно, что твердотельный плоскопанельный дисплей концептуально возможен», — говорится в заявке на патент. «Усилия по использованию кремниевой технологии с этой целью ограничены проблемами ограничения размера кремниевой пластины, что сводит на нет достижение дисплеев с большой площадью».

Всего несколько пикселей под микроскопом, ничего страшного.

Таким образом, вместо этого создатели использовали тонкопленочные транзисторы на подложке из стекла, что позволило устройству быть прочным, но более тонким, а также пропускать свет.Тонкая пленка удерживалась на месте слоем изолятора с электродом, проведенным по экрану. Устройство, представляющее собой шестидюймовый квадрат, могло отображать объекты с разрешением 20 строк на дюйм. (Для сравнения, MacBook Air имеет разрешение около 227 строк на дюйм, и сегодня мы также описываем результат в пикселях на дюйм.)

В то время как сегодня попытка увидеть отдельные транзисторы на экране довольно сложно без, скажем, микроскопа, в 1970-х это было довольно легко — и в результате, когда журнал Time Magazine написал об изобретении в 1974 году, выход описал результат как «узор, похожий на миллиметровую бумагу, в котором есть 14 400 точек пересечения.”

T. Питер Броуди, ключевая фигура на начальном этапе разработки ЖК-панелей с активной матрицей. (через музей Хэгли)

Признавая, что устройство все еще было относительно примитивным и с «разрешением, достаточным только для отображения букв, цифр и простых изображений в виде силуэтов», оно, тем не менее, подчеркнуло потенциал плоских экранов, которые когда-нибудь заменят громоздкие ЭЛТ. Броуди охарактеризовал скромное устройство в статье Time как «вероятно, самую большую интегральную схему в мире», а не просто как экран.

Как отмечается в заявке на патент, это был не единственный вид тонкого экрана в то время — например, газо-плазменная технология, которая приобрела популярность в телевизорах в начале 2000-х годов, предлагала терминалам на ранней компьютерной системе PLATO их знаменитый оранжевый оттенок.

Но это была отправная точка технологии, которая прижилась. К середине 1990-х годов дисплеи с активной матрицей, основанные на цвете, стали нормой для ноутбуков благодаря сочетанию ярких цветов и тонкости.Но несмотря на то, что концепция, разработанная отделом НИОКР американской компании и улучшенная другими американскими отделами НИОКР, почти все панели были разработаны японскими производителями даже в самом начале их массового использования.

Проблема? Что ж, технология, которую разработали Броуди и Луо, никогда не прижилась в Westinghouse, отчасти потому, что корпоративная структура полностью отошла от телевизоров, поскольку компания боролась на этом рынке. Как писал MIT Technology Review в 1991 году, на фоне быстрого роста количества цветных ноутбуков в вычислительной сфере, Westinghouse прекратил продавать телевизоры в начале 1970-х годов, и компания фактически закрыла отдел разработки компании, что позволило Броуди и его команда по разработке устройства.

Фактически, усилия Westinghouse по созданию плоских ЖК-дисплеев закончились еще в 1970-х годах, как и аналогичные попытки других крупных американских компаний. «И крупные корпорации, и стартапы, поддерживаемые венчурным капиталом, ушли из этой области, обычно после того, как столкнулись с производственными трудностями», — писали авторы Ричард Флорида и Дэвид Броуди.

Наблюдатели из Westinghouse, опрошенные для этой статьи, сказали, что технология была отличной, но сроки часто пропускались, поскольку Уильям Коутс, который работал в отделе бытовой электроники компании, сказал, что это в конечном итоге лишило компанию возможности полагаться на инновационную технологию.

«Мы пропустили все наши устремления, каждую веху, которую мы поставили», — сказал он. «Мы пропустили расписание и пропустили стоимость».

Из этого можно извлечь ясный урок: если кто-то плохо работает в качестве менеджера, но имеет хорошую идею, найдите для него лучшего менеджера.

180

Количество времени в миллисекундах, , которое потребовалось для обновления экрана с пассивной матрицей, по сравнению с (в то время) 15-30 миллисекундами, которые потребовались для экрана с активной матрицей, согласно InfoWorld от 1991 г. статья.В течение этого периода дисплеи с пассивной матрицей стали обычным явлением среди ноутбуков, построенных в ту эпоху, из-за экономии средств, которую предлагали экраны более низкого качества, когда ноутбуки стоили столько же, сколько подержанный автомобиль. В статье, однако, отмечалось, что успех экранов с пассивной матрицей был недолгим. «Даже сегодня самые стойкие сторонники цветных технологий с пассивной матрицей признают, что будущее цвета портативных устройств, скорее всего, будет за активной матрицей», — писали авторы Лиза Пикарелл и Том Куинлан.«Поскольку доходность TFT-дисплеев с активной матрицей станет выше, цены неизбежно будут снижаться».

Множество ранних примеров компьютерных экранов 1980-х годов, представленных в статье Popular Science. Некоторые используют ЖК-дисплей; другие используют плазму. Цветные экраны не были распространены до начала 1990-х годов. (через Google Книги)

Причина, по которой наши ЖК-панели в основном производятся в Азии, заключается в нерешительности крупных технологических компаний в отношении инвестиций.

Разбираясь с распространением ЖК-дисплеев с активной матрицей, меня поразило то, насколько схожи были проблемы роста ЖК-дисплеев и eInk.Часто eInk был решением в поисках проблемы без необходимых инвестиций, чтобы по-настоящему вывести его на массовый рынок за пределами рынка электронных книг, где он медленно улучшался с годами.

Но eInk долгое время не мог добавить цвета к среднему продукту, несмотря на многочисленные попытки, с такими технологиями, как Mirasol, не сумевшими привлечь внимание производителей, несмотря на огромные инвестиции крупных компаний.

С другой стороны, проблема с ЖК-дисплеями с активной матрицей заключалась не столько в отсутствии интереса к продукту, сколько в том, что крупные компании не хотели вкладывать средства.

И это отражено в том, что сделал Броуди после того, как Westinghouse навсегда отказался от своих усилий по производству ЖК-дисплеев. В ответ Броуди основал свою собственную компанию Panelvision, стремясь к дальнейшему развитию и коммерциализации ЖК-технологии с активной матрицей, над разработкой которой в то время работали и другие компании. Технология активной матрицы имела ключевое преимущество перед многими другими типами технологий отображения, которые использовались в компьютерных экранах того времени, — углами обзора. ЖК-дисплеи более низкого качества, например, использующие технологии пассивной матрицы, сталкивались с проблемами низкого качества освещения и размытости, и их было не так удобно использовать, скажем, на улице.

«По мере того, как вы увеличиваете количество строк, вам становится все труднее выбирать каждый элемент, и между ними возникает перекрестный разговор», — пояснил он в статье 1985 Popular Science . «Другими словами, вы должны ударить по строке достаточно сильным зарядом, чтобы активировать ЖК-элементы, но не настолько сильно, чтобы загорелись соседние пиксели».

Броуди правильно предсказал в статье, что рынок ЖК-экранов со временем станет более дешевым, поскольку производство резко возрастет.Но возникла проблема: в конечном итоге компания Броуди не сможет разрабатывать эти технологии в больших масштабах. Вскоре после того, как он дал интервью для Popular Science , он фактически покинул компанию, которую создал после того, как она была продана, — и у него возникли еще большие проблемы с поиском заинтересованных сторон для своей последующей компании Magnascreen.

Частично это было связано с тем, что другие глобальные конкуренты приходили и предлагали более сильные инновации. Например, Matsushita (теперь известная как Panasonic) и Hitachi вложили значительные средства в свои собственные технологии TFT-панелей, начиная с 1980-х годов, а их научно-исследовательские работы завершились разработкой технологии коммутации в плоскости (IPS) в 1990-х годах.IPS — это тип, который широко используется в ноутбуках даже сегодня.

Но были и более широкие культурные проблемы, которые наносили ущерб американским производителям TFT-дисплеев, как подчеркивается в статье MIT Technology Review 1991 года, посвященной этой теме, Броди столкнулся с множеством препятствий с точки зрения получения инвестиций, с общим мнением среди технологическим компаниям, которые извлекли бы пользу из работы Panelvision, что им просто нужен поставщик для создания технологии для своих устройств, и они не хотят, чтобы им приходилось делать тяжелую работу по инвестированию в эту технологию самим.(Также не помогает: Panelvision базировалась в Питтсбурге, который казался более далеким от действий Кремниевой долины, чем Япония.)

На самом деле это была довольно распространенная проблема, поскольку большая часть исследовательской работы была проделана в западных странах, как отмечается в статье Электрохимического общества, но не так много, как фактическое производство.

«Некоторые американские и европейские компании и университеты принимали активное участие в исследованиях и разработках и внесли большой вклад в понимание физики устройства и технологических процессов», — пояснил автор Юэ Куо.«Однако было построено несколько крупных производств».

Частично это связано с тем, что определить детали хорошего ЖК-дисплея было сложно — во многом это похоже на проблемы, с которыми столкнулись производители цветных дисплеев eInk.

Признайтесь, в настоящее время вы принимаете это как должное. (Йонас Леупе / Unsplash)

Но японские компании не стеснялись делать такие инвестиции, и в результате старшее поколение крупных технологических компаний по существу уступило целую фундаментальную технологию другой части мира.Как писали Флорида и Брауди:

К сожалению, опыт Magnascreen, Panelvision и Westinghouse не уникален. Как и Westinghouse, другие крупные компании — RCA, GE, Burroughs, IBM, Raytheon, Zenith, Hughes, Texas Instruments, NCR, AT&T и Exxon — инкубировали, а затем отказались от технологий плоских дисплеев. Как и в случае с Panel-vision и Magnascreen, остатки их усилий привели к появлению множества новых компаний: Plasma Graphics, дочерней компании Burroughs; Electro-Plasma от Оуэнса, штат Иллинойс; и множество других, большинство из которых потерпели неудачу.Ни один из них не развил возможности крупносерийного производства.

Не сумев извлечь выгоду из большого первоначального преимущества в важной технологии, корпорации США позволили иностранным конкурентам обогнать их. Сегодня в Соединенных Штатах нет крупных заводов по производству ЖК-дисплеев с активной матрицей. За последние несколько лет четыре японские корпорации — Hitachi, Matsushita, Seiko Epson и Sharp — вложили более 100 миллионов долларов в такие заводы в своей стране. Хошиден делает портативные экраны для Macintosh.Sharp создает экраны для нового компьютера Texas Instruments размером с ноутбук. IBM недавно создала совместное предприятие с Toshiba, Display Technologies Inc., для производства 10-дюймовых цветных дисплеев с активной матрицей для своих компьютеров в Японии.

Теперь, чтобы внести ясность, нет требования, чтобы технологии, изобретенные в одной стране, оставались в этой стране. На самом деле глобализация — это вообще хорошо, поскольку ее преимущества, как правило, помогают всем.

Но странно осознавать, что потенциал этой фундаментальной технологии, которую вы, вероятно, используете прямо сейчас, чтобы прочитать это (если только вы не решили напечатать эту статью или по какой-то причине продолжать использовать ЭЛТ), был по существу отброшен целым страна из-за нежелания вкладывать средства в производство.

1987

Год, когда Чинг Тан и Стивен Ван Слайк, два исследователя из Eastman Kodak, разработали первый практический органический светоизлучающий диод (OLED), в котором использовались два слоя тонких органических компонентов для создания дисплея, способного генерировать свет. на уровне пикселей, а не полагаться на подсветку. Эта технология, разработанная на основе инноваций в таких местах, как RCA, десятилетиями ранее, а затем улучшенная для поддержки полноцветных экранов, в наши дни стала ключевым элементом для экранов смартфонов и высококачественных телевизоров.(И в отличие от разработчиков технологии ЖК-дисплеев с активной матрицей, Kodak фактически сотрудничал с японской компанией Sanyo при ее разработке, хотя Sanyo в конечном итоге выкупила Kodak.)

Во многих отношениях тот факт, что ЖК-панели с плоским экраном активно разрешили развиваться в других местах, отражает природу информационной экономики, которая движет большей частью западного мира. Вместо того, чтобы строить его здесь, мы в основном уступили его компаниям, которые создали глубокую специализацию в этой технологии.

Не вкладывать деньги в фабрики или производство помогло этим компаниям избежать некоторых естественных рисков, связанных с непроверенными технологиями. Но это также дало определенной части мира эффективный контроль над производственным процессом ключевого компонента. А это означает, что когда что-то идет не так — как это происходит в последнее время с повсеместной нехваткой компонентов в ключевых микросхемах дисплея — это делает нас более уязвимыми для риска.

Видео фабрики интеллектуального телевидения в действии.

Очевидно, я не собираюсь говорить вам, что люди, принимающие решения об инвестициях, думают об игре именно так — во всяком случае, они думают о своих собственных потребностях, а не о рынке в целом. Но это заставляет задуматься о том, как могла бы выглядеть технологическая отрасль, если бы ключевой компонент не был так быстро передан одному региону мира. Ясно, что мир был бы лучше, если бы дисплейные технологии строились и улучшались во многих местах.

Мы можем по крайней мере сказать, что одно верно, и это то, что Т. Питер Броуди правильно предсказал 40 лет назад, в начале статьи Inc. о своем уходе из Westinghouse: «Электронно-лучевая трубка, как и brontosaurus вымрут по той же причине: слишком большой объем, очень мало мозга ».

Он был абсолютно прав насчет этого, и гораздо более прав, чем его работодатели и инвесторы полагали. Почему они не видели, что он сделал?

–

Считаете это интересным чтением? Поделись с другом!

Как работают ЖК-дисплеи | HowStuffWorks

Создание ЖК-дисплея — это нечто большее, чем просто создание листа жидких кристаллов.Сочетание четырех фактов делает ЖК-дисплеи возможными:

• Свет может быть поляризованным. (См. «Как работают солнцезащитные очки», чтобы получить интересную информацию о поляризации!)
• Жидкие кристаллы могут передавать и изменять поляризованный свет.
• Структура жидких кристаллов может быть изменена электрическим током.
• Существуют прозрачные вещества, которые могут проводить электричество.

ЖК-дисплей — это устройство, которое удивительным образом использует эти четыре факта.

Чтобы создать ЖК-дисплей, возьмите два куска поляризованного стекла .Специальный полимер, который создает микроскопические бороздки на поверхности, натирается на той стороне стекла, на которой нет поляризационной пленки. Канавки должны быть в том же направлении, что и поляризационная пленка. Затем вы добавляете покрытие из нематических жидких кристаллов на один из фильтров. Канавки заставят первый слой молекул выровняться с ориентацией фильтра. Затем добавьте второй кусок стекла с поляризационной пленкой под прямым углом к первому.Каждый последующий слой молекул TN будет постепенно скручиваться, пока самый верхний слой не окажется под углом 90 градусов к основанию, что соответствует поляризованным стеклянным фильтрам.

Когда свет попадает на первый фильтр, он поляризуется. Затем молекулы в каждом слое направляют получаемый ими свет на следующий слой. Когда свет проходит через слои жидких кристаллов, молекулы также изменяют плоскость колебаний света, чтобы соответствовать их собственному углу. Когда свет достигает противоположной стороны жидкого кристалла, он колеблется под тем же углом, что и последний слой молекул.Если последний слой совмещен со вторым поляризованным стеклянным фильтром, свет будет проходить сквозь него.

Если мы приложим к молекулам жидких кристаллов электрический заряд , они раскрутятся. Когда они выпрямляются, они изменяют угол проходящего через них света так, чтобы он больше не совпадал с углом верхнего поляризационного фильтра. Следовательно, свет не может проходить через эту область ЖК-дисплея, что делает эту область темнее, чем окружающие области.

Создать простой ЖК-дисплей проще, чем вы думаете.Вы начинаете с сэндвича из стекла и жидких кристаллов, описанного выше, и добавляете к нему два прозрачных электрода. Например, представьте, что вы хотите создать простейший ЖК-дисплей с одним прямоугольным электродом на нем. Слои будут выглядеть так:

ЖК-дисплей, необходимый для этой работы, очень простой. Он имеет зеркало ( A ) сзади, что делает его отражающим. Затем мы добавляем кусок стекла ( B ) с поляризационной пленкой на нижней стороне и общую плоскость электрода ( C ) из оксида индия-олова сверху.Общая плоскость электродов покрывает всю площадь ЖК-дисплея. Выше находится слой жидкокристаллического вещества ( D ). Затем идет еще один кусок стекла ( E ) с электродом в форме прямоугольника снизу и сверху еще одна поляризационная пленка ( F ) под прямым углом к ​​первому.

Электрод подключается к источнику питания, например, к батарее. Когда нет тока, свет, проходящий через переднюю часть ЖК-дисплея, просто попадает в зеркало и отскакивает обратно.Но когда батарея подает ток на электроды, жидкие кристаллы между электродом с общей плоскостью и электродом в форме прямоугольника раскручиваются и блокируют прохождение света в этой области. В результате на ЖК-дисплее прямоугольник отображается как черная область.

5 основных признаков поломки |

Замена матрицы в телевизоре производится двумя способами Матрица, как правило, очень часто подвергается каким-либо поломкам. Его могут сломать дети, телевизор упал или на экран каким-то образом попала вода.Если на самом экране появляются полосы или пятна, удалить их будет непросто. И самое лучшее в телевизоре — просто заменить матрицу. Этот процесс нельзя назвать легким, сама деталь стоит очень дорого, так как это основная и важная часть телевизора.

Когда нужно заменить экран телевизора: основные признаки поломки

Замена матрицы телевизора, в основном, связана с неправильным обращением с ней или неправильным выполнением правил ее эксплуатации.Без матрицы телевизор, как правило, работать не будет. Сложность его поломки зависит от самого процесса ремонта.

Если на монитор попадет вода, то этот ремонт затянется, так как требует осторожного подхода. Самостоятельно произвести ремонт не получится, потому что это очень кропотливая работа и справиться с ней сможет только специально обученный мастер.

Замена экрана на новый возможна, если матрица вылетела из-за механических повреждений.То есть, если повреждение произошло при ударе, и он лопнул или на мониторе появились царапины. Тогда вы сможете справиться с этой задачей своими руками, нужно только правильно выбрать тип матрицы. Так как каждому ТВ-дисплею требуется свой индивидуальный тип, со своими основными характеристиками.

Неосторожное обращение с телевизором приводит к замене матрицы устройства

Основные признаки выхода из строя матрицы:

• Обычное изображение заменено вертикальными полосами разного цвета;
• Также были разводы и горизонтальные полосы;
• На мониторе темного цвета появились круги;
• На экране были мелкие крапинки разного цвета;
• Картинка стала пропадать частично или полностью.

Если вы заметили хотя бы один знак, значит, необходимо заняться ремонтом. Восстановите матрицу, если она потекла, или замените на новую. Разбитая матрица не эстетично смотрится на плазменном телевизоре, поэтому менять ее нужно, без нее устройство работать не будет.

Ремонт шлейфа ТВ-матрицы: Пошаговая инструкция

Сегодня ледяные телевизоры и плазмы — не диковинка. Практически в каждом доме, офисе или на углу большого супермаркета можно встретить одно из них.У таких устройств есть специфические поломки, которые требуют особого ремонта. Все известные производители: Samsung, Philips, Sony, Toshiba предоставляют гарантийный срок, поэтому сервисный центр должен предоставлять свои услуги бесплатно.

Ремонт ЖК телевизоров следует производить при выходе из строя микросхемы, кабеля, экрана или проблем с его подсветкой. Все это говорит о поломке матрицы. Ремонт его можно произвести вручную или обратиться в сервисный центр.

Отремонтировать матрицу невозможно, т. К. Экран треснул или полностью разбит.Сломанная матрица не подлежит ремонту, восстанавливать нет смысла. Следовательно, вам просто необходимо его заменить. Но если петля матрицы выше, то ее можно отремонтировать самостоятельно, воспользовавшись уроками мастер-класса.

Ремонт шлейфа ТВ матрицы надо проводить пошагово

Инструкция по ремонту шлейфа:

• Разобрать корпус телевизора;
• Определите поврежденную петлю, которую необходимо отремонтировать;
• Осторожно отсоединить кабель от матрицы, не трясти, а прямо протянуть;
• Очистить поврежденные контакты, обезжирить их;
• Припаиваем контакт;
• Установите кабель на место;
• Соберите прибор.

Этот процесс требует максимальной ясности и точности, чтобы не повредить другие тонкие петли. По окончании работ телевизор необходимо проверить и убедиться в правильности его действий. Чтобы не заниматься столь ответственной работой, будет проще поменять поврежденный шлейф на новый.

Samsung TV Matrix: Пошаговая инструкция по замене

Каждый производитель использует индивидуальный тип матрицы для своих телевизоров. Матрицы бывают трех видов: TN, IPS и VA.Большинство компаний используют матрицы VA и IPS, так как они являются улучшенными моделями. У них отличное качество изображения, отличная палитра цветов и хороший угол обзора.

Однако эти модели подвержены поломкам. Матрица повреждена из-за неправильного и неточного обращения с техникой. За ширмой нужно регулярно ухаживать, протирать ее поверхность мягкой тканью, не использовать моющие и дезинфицирующие средства.

Известная компания Samsung использует в своем производстве большинство разновидностей матриц.Один из них — тип ltf320ap08. Если он все же сломается, его нужно попробовать отремонтировать или заменить. Сначала приобретите нужную матрицу, подходящую для вашей модели, а затем приступайте к ремонту.

Матрицу для ТВ Самсунг можно заменить самостоятельно

Пошаговая замена матрицы:

• Разобрать телевизор. Необходимо отсоединить переднюю панель телевизора от задней. Корпус соединяется саморезами, которые нужно открутить отверткой.
• Положите матрицу на мягкую поверхность.
• Отключить все петли. Делается это очень аккуратно, чтобы не повредить специальное крепление кабеля. При этом на поверхность стыков накладывается скотч.
• Снимите матрицу.
• Подключите новый элемент.
• Соберите корпус в обратном порядке.

После всех проделанных работ необходимо согласовать матрицу с телевизором с помощью пульта управления. Если этого не произошло, вам необходимо произвести определенные настройки, зайдя в меню телевизора.

Современная матрица для телевизоров LG: незначительные отличия

Прежде чем делать замену экрана в телевизорах известных производителей Samsung, Philips и LG, сначала узнаем, что такое матрица. Это стеклянная поверхность, состоящая из большого количества пикселей. Они, в свою очередь, могут изменять цвет и яркость изображения в зависимости от воздействия различных сигналов внешней среды.

Матрица — это основной элемент ТВ. Каждый производитель телевизоров использует свой тип матрицы.Например, в телевизорах LG используются матрицы IPS. Этот тип отлично справляется с четкостью и контрастностью изображения.

Сегодня телевизоры LG очень популярны и являются самой продаваемой моделью. Однако неправильное обращение с телевизором приводит к его выходу из строя.

На сегодняшний день очень популярны телевизоры LG

Основные неисправности:

• Треснул экран;
• Неисправна микросхема;
• Проблема с кабелем;
• Пиксели утратили свою функциональность;
• Не горит светодиодная подсветка.

Некоторые неисправности можно устранить самостоятельно, но более сложные поломки (битый экран) требуют помощи специалиста. Ремонт телевизоров LG практически ничем не отличается от других устройств. Есть незначительные отличия, которые можно найти только в дизайне самой модели.

Правильная замена матрицы в телевизоре (видео)

Без матрицы телевизор работать не будет, так как это его базовая составляющая. Замена матрицы — задача не из легких. Если вы не уверены в своих силах, лучше обратиться за помощью к специалистам или в сервисный центр.Они помогут выявить неисправность, заменят вышедшие из строя детали.

Матрицы для телевизоров: 3 основных типа |

Выбор того или иного типа матрицы для телевизора зависит от бюджета и потребностей заказчика. Сегодня ЖК-телевизоры пользуются большим спросом. Их популярность сильно возросла, поэтому они практически полностью вытеснили с производства старые модели и заняли лидирующее место на рынке. Для качества изображения этих телевизоров важным элементом является матрица. Поэтому на сегодняшний день, чтобы выбрать хороший ЖК-телевизор, необходимо прежде всего обратить внимание на тип матрицы.

Наиболее распространенные типы матричных ЖК-телевизоров

В зависимости от современных технологий в телевизор может быть установлена ​​любая матрица. Существует три наиболее распространенных технологии, которые имеют разные технологические характеристики и являются базовыми.

Сегодня очень сложно сделать правильный выбор ЖК телевизора, ведь существует множество разных моделей. Чтобы грамотно подойти к выбору, нужно, прежде всего, досконально ознакомиться с выбранной вами моделью и ее характеристиками.

Важное преимущество IPS-матрицы — очень глубокие и насыщенные цвета

Выбирая телевизор, обратите внимание на его экран, а именно на матрицу. Этот важный элемент отвечает за качество изображения. Если смотреть прямо на экран, то определить, какая матрица установлена ​​в этом телевизоре, будет очень сложно. Но если посмотреть под углом, то вид матрицы становится очевидным.

Есть три типа:

телевизоров с матрицей TN самые дешевые.Это самая старая технология, которую легко определить по очень малому углу обзора, слабой яркости и контрастности. Большим углом обзора отличается матрица технологии VA. Также этот тип отличается потрясающей цветовой гаммой и четкостью изображения. Наиболее используемая технология — это матрица типа IPS. У этого вида самый большой и удобный угол обзора и множество модификаций. Что делает этот вид наиболее распространенным и востребованным, многие производители используют только матрицу IPS и ее разновидности.

Современный телевизор с IPS-матрицей: преимущества

Лидирующее место среди других телевизоров занимает модель с матрицей IPS.Эта модель имеет множество преимуществ, что делает ее самой популярной. Такая жидкокристаллическая матрица была разработана еще в 1996 году, но широкое распространение она получила только с 2010 года. Эта технология, с момента появления до наших дней, все еще совершенствуется и совершенствуется.

На сегодняшний день известно множество разновидностей матриц типа IPS. Самые известные: AH-, S-, E-, P-, H-IPS. Все эти виды очень активно используются при производстве многих современных телевизоров.

Телевизор

с матрицей IPS имеет высокий уровень яркости и контрастности

Главное достоинство этого ЖК-телевизора — цветопередача.Уникальная IPS-матрица на сегодняшний день — это дисплей, отображающий более 16 миллионов потрясающих цветов и их оттенков. Благодаря такой насыщенной цветовой гамме качество изображения становится более естественным и максимально точным. Помимо этого преимущества, стоит изучить и многие другие, благодаря которым этот тип так часто используется.

Преимущества телевизоров c IPS матрица:

• Наименьшая сетка пикселей;
• Изображение самое четкое;
• Имеет максимальную глубину черного и белого цветов;
• Угол обзора большой.

Благодаря большому количеству разновидностей IPS телевизоров вы можете выбрать для себя подходящую по стоимости и качеству модель. Телевизоры E-IPS вполне доступны по цене, а модели P, AH-IPS долговечны и качественны. У всех этих типов есть еще одно преимущество — экономия энергии.

Какая матрица лучше IPS или VA: преимущества техники

Какие бывают разновидности современных телевизоров? Самыми популярными на сегодняшний день являются телевизоры LKD с тремя типами матриц.Чаще всего используются матрицы VA и IPS. Большинство из них производится известными компаниями. Очевидно, что сравнение этих технологий наиболее корректно.

Выбор телевизора в основном зависит от потребностей и бюджета, на который рассчитывает покупатель. Если нужен дешевый телевизор, то может подойти модель с TN матрицей. И если вы все же хотите купить себе модель получше, то остановите свой выбор на моделях с VA и IPS.

Телевизоры с технологией VA, подходящие для просмотра в помещениях с плохим освещением

А вот что лучше выбрать для себя, следует решить после внимательного изучения их основных достоинств и недостатков.IPS-телевизоры идеально подходят для просмотра видео любого формата, при этом угол обзора составляет почти 170 градусов. Но матричные технологии VA имеют свои положительные качества, которых достаточно для производства телевизоров.

Преимущества технологии ВА:

• Хороший угол обзора;
• Лучшая контрастность изображения;
• Насыщенность цветов.

Матрица VA представляет собой компромисс между двумя другими типами: TN и IPS. Технологии не стоят на месте, появляются новые технологии MVA и PVA.Модели с такой матрицей не уступают по качеству изображения IPS телевизорам, а также стоят дешевле. Эти модели идеально подходят для ежедневного просмотра большинством семей.

Использование новых технологий известных производителей: какая матрица лучше

На рынке большим спросом на продажу телевизоров пользуются две популярные компании, такие как LG и Samsung. В основном используют матрицы VA и IPS, а также их разновидности.

Известная японская компания Toshiba использует в своем производстве только матрицы IPS.Такие технологии наделены качеством изображения и красивой гаммой цветов и оттенков.

Покупка телевизора полностью зависит от желания покупателя и его финансового положения

Компании Sony, Panasonic и Sharp используют в своих телевизорах наиболее усовершенствованную версию технологии, например VA. 70% телевизоров Samsung имеют матрицу типа VA, остальные, более дорогие модели — IPS. Компания Samsung также разработала свою версию, но такие телевизоры доступны только для покупателей высокого класса.

Известных производителей этих телевизоров:

• Philips;
• Samsung;
• Sony;
• Sharp;
• LG.

В конце вы можете ответить на вопрос выше, какой тип матрицы будет лучше и почему. Прежде чем сделать свой выбор, необходимо провести серьезный анализ и выявить все достоинства и недостатки каждой представленной модели. А потом, исходя из своего бюджета, сделайте выбор.

Виды матриц для телевизоров (видео)

Жидкокристаллические телевизоры появились не так давно, но уже стали востребованными.Покупатели не успевают к ним привыкать, так как на рынке появляются новые модели с более продвинутыми технологиями. Одна из таких технологий — матрица телевизора. Она отвечает за выбор телевизора и является его основным элементом.

Что такое ЖК-технология с активной матрицей?

Вы, наверное, слышали о технологии жидкокристаллических дисплеев (LCD). Это одна из ведущих технологий для создания устройств отображения, включая телевизоры, планшеты, смартфоны, человеко-машинные интерфейсы (HMI) и многое другое.Однако существуют разные типы ЖК-технологий, одна из которых — активная матрица. Основываясь только на названии, трудно предположить, что такое ЖК-дисплей с активной матрицей, не говоря уже о том, как он работает. Но мы собираемся проанализировать характеристики этой все более популярной ЖК-технологии, чтобы показать, как она работает и почему ее используют.

Обзор ЖК-дисплея с активной матрицей

ЖК-дисплей с активной матрицей — это тип технологии отображения, используемый для создания плоских дисплеев с высоким разрешением.Согласно Википедии, это единственная доступная ЖК-технология, которая используется для создания устройств отображения с высоким разрешением. ЖК-дисплей с активной матрицей был изобретен Бернаром Лехнаром во время работы в RCA Laboratories в конце 1960-х годов. По мере совершенствования технологии она становилась все более популярной среди производителей устройств не только в Соединенных Штатах, но и во всем мире. Сегодня ЖК-дисплей с активной матрицей является ведущей технологией в отрасли для ЖК-устройств с высоким разрешением.

Как работает ЖК-дисплей с активной матрицей

В типичном ЖК-дисплее с активной матрицей есть два поляризационных листа, а также ячейки из жидких кристаллов и сеть тонкопленочных транзисторов.Эти тонкопленочные транзисторы важны, потому что они создают ЖК-дисплей на тонкопленочных транзисторах. По сути, они отвечают за сохранение электрического состояния пикселей на ЖК-дисплее. Конечным результатом является более высокое разрешение, более четкий дисплей и лучшее качество изображения, чем у его аналога с пассивной матрицей.

Различные типы ЖК-дисплеев с активной матрицей

Конечно, существуют различные типы ЖК-дисплеев с активной матрицей. Хотя все ЖК-дисплеи с активной матрицей имеют сеть тонкопленочных транзисторов, способ их работы зависит от конкретного типа.

Например,

Twisted nematic — это жидкокристаллический дисплей с активной матрицей, который содержит закрученную конфигурацию жидких кристаллов. В такой конфигурации свет может легко проходить через жидкие кристаллы, создавая яркое, яркое изображение. Одна из замечательных особенностей ЖК-дисплея со скрученным нематиком заключается в том, что он может отображать практически любой серый цвет, чего нельзя сказать о других ЖК-технологиях.

Также имеется ЖК-технология с плоской коммутацией (IPS). Благодаря IPS жидкие кристаллы дисплея выравниваются параллельно слоям стекла.Электрический заряд прикладывается к стеклянному слою, позволяя жидким кристаллам включаться внутри соответствующего. IPS LCD — это относительно новая технология отображения, хотя она становится популярной благодаря своей высокой производительности и качеству изображения.

Первоклассный матричный 55-дюймовый ЖК-телевизор

с привлекательными скидками 10% скидка

Украсьте свой дом или офис этим исключительно прекрасным матричным 55-дюймовым ЖК-телевизором . Они доступны по привлекательным рекламным предложениям, которые делают их доступными по цене.Матричный 55-дюймовый ЖК-телевизор оснащен последними инновациями и технологиями, которые включают широкий спектр желаемых функций. На сайте Alibaba.com сертифицированные производители и оптовые торговцы матричных 55-дюймовых телевизоров с матрицей и оптовые торговцы предлагают широкий спектр услуг, чтобы удовлетворить потребности каждого человека в домашних или деловых развлечениях.

Изготовленный с использованием аутентичных и надежных материалов, этот матричный 55-дюймовый ЖК-телевизор отличается высокой прочностью, что гарантирует долгий срок службы и соотношение цены и качества.Их качество изображения и звука невероятно превосходное, и все это по удивительно разумным ценам. Матричный 55-дюймовый ЖК-телевизор обладает впечатляющей четкостью и резкостью, которые сделают ваши развлечения и просмотр новостей необычными. Их производственные процессы включают в себя передовые изобретения для обеспечения устойчивости, а также гарантируют, что вы найдете на Alibaba.com энергоэффективный матричный 55-дюймовый ЖК-телевизор , который поможет вам сэкономить на счетах за электроэнергию.

Множество моделей, форм и функций матричных 55-дюймовых ЖК-телевизоров сделают вас избалованным выбором, потому что все они очень соблазнительны. Решение остается за вами, так как вы обязательно найдете тот тип матричного 55-дюймового ЖК-телевизора , который вы ищете. Их руководства пользователя и инструкции по безопасности, как и предоставленные, гарантируют вам, что поставка 55-дюймового ЖК-телевизора matrix 55 inch lcd tv будет оптимальной, а ваше взаимодействие с пользователем будет безупречным. Тем не менее, вы всегда можете обратиться к дилеру в случае возникновения каких-либо проблем.

Качественные продукты не обязательно должны быть дорогими. Добавьте изюминки в свою развлекательную жизнь с помощью замечательного 55-дюймового ЖК-телевизора matrix 55 inch lcd tv на Alibaba.com. Вы получите премиальное качество и при этом сэкономите деньги.

Демистификация терминов, связанных с телевизионными технологиями, часть вторая: Типы дисплеев и технологии

Это вторая часть нашей серии о телевизионной терминологии, предназначенная для того, чтобы пробиться сквозь дым и зеркала, кружащиеся вокруг сегодняшнего телевизионного рынка. Чем больше вы знаете, тем больше вероятность, что вы купите лучший телевизор за деньги.

Первая история этой серии посвящена размеру экрана, разрешению и скорости, а также миссии, стоящей за этой серией. В третьей части мы развеиваем загадки цветовых пространств и стандартов.

Технология и типы дисплеев

Ниже приведены некоторые основные телевизионные технологии, о которых вам следует знать, прежде чем вы даже подумаете о покупке телевизора. Для более подробного обсуждения светодиодов и освещения прочтите четвертую часть этой серии.

3D TV : телевизор, способный воспроизводить трехмерный контент.Он творит чудеса с помощью стереоскопии или отображения немного разных изображений для каждого глаза, чтобы создать иллюзию глубины. Это можно сделать одним из двух способов: пассивно, отображая два изображения одновременно и используя очки, которые фильтруют разные цвета для каждого глаза; или активно, показывая два изображения подряд и используя очки с электроприводом и полярными шторками, чтобы по очереди ослеплять каждый глаз.

Примерно каждые 20 лет 3D становится большим событием, а затем исчезает. В настоящее время он потускнел, вероятно, из-за очков, и это утомляет пользователей, превращая в целом пассивный опыт в активный.

Thinkstock

Необходимость носить модные очки сыграла важную роль в убийстве привлекательности 3D-телевизоров.

Активная матрица / пассивная матрица : Пиксели на всех плоских дисплеях адресуются через матрицу строк и столбцов. Активная матрица использует TFT (тонкопленочные транзисторы), которые используют конденсаторы для активного сохранения последнего состояния пикселей. Активная матрица реагирует намного быстрее, чем пассивная матрица, в которой используются отдельные подложки для переноса заряда и заземления для поддержания состояния «включено».Пассивные дисплеи в значительной степени ушли в прошлое, и в наши дни в литературе по продажам чаще всего цитируют фразу «Активная матрица», потому что она звучит круто.

Двухслойный ЖК-дисплей : Это термин Hisense для наложения двух слоев ЖК-дисплея друг на друга. Самый задний слой является монохромным и в настоящее время имеет более низкое разрешение, чем передний ЖК-слой. Он увеличивает массив подсветки, значительно уменьшая утечку света и позволяя более детально затемнять области экрана. Ожидается, что технология появится в США.S. market в 2020 году.

CCFL (люминесцентная лампа с холодным катодом) : Бывший элемент задней подсветки для светодиодных телевизоров, появившийся всего несколько лет назад. CCFL предназначен для более толстых телевизоров, но дает более плоский спектр, чем текущая светодиодная подсветка с тяжелым синим цветом. Производители добились больших успехов в улучшении цветопередачи за последние пару лет, но многие недорогие ЖК-телевизоры со светодиодной подсветкой по-прежнему страдают от «блюза».

Curved TV : Телевизор, поверхность которого слегка вогнута в горизонтальной плоскости, чтобы якобы создать ощущение погружения, а также уменьшить артефакты вне угла — по крайней мере, когда вы сидите в мертвой точке.Некоторые считают его более эстетичным с точки зрения стиля — в конце концов, телевизоры — это тоже мебель, — но такой дизайн приносит в жертву преимущество экономии глубины, которое обеспечивают современные плоские дисплеи. В этом рассказе вы найдете больше информации о изогнутых телевизорах.

Samsung

Чтобы получить максимальное преимущество от изогнутого телевизора, вам понадобится экран с диагональю экрана не менее 70 дюймов.

Clear Action : термин Vizio для стробирования светодиодной подсветки короткими импульсами для уменьшения размытости изображения.В определенной степени это эффективно, и многие поставщики используют ту же технику.

Боковое освещение : Размещение источников подсветки дисплея на краю или краях экрана, а затем направление или распределение света отражающим образом по всему дисплею. Это более старая методология, которую в большинстве телевизоров вытеснила прямая подсветка массива. Его слабость — кровоточащие и не очень черные негры.

Полный массив : массив (сетка) светодиодных фоновых ламп, равномерно расположенных непосредственно за другими слоями плоского дисплея (цветными фильтрами, ЖК-дисплеями и т. Д.)). Мы не знаем, почему «массиву» предшествует «полный»; мы никогда не слышали о «частичном» массиве.

Halo, также известный как blooming : Мягкая легкая дымка, которую вы иногда видите, когда светлые буквы накладываются на темный фон. Это может быть, и часто бывает, утечка света из-за подсветки массива; но свет, проходящий через жидкость в ваших глазах, вызывает тот же эффект в меньшей степени. Если подойти ближе и явление исчезнет, ​​причина в последнем.

IPS (переключение в плоскости ): метод выравнивания кристаллов на ЖК-дисплее.В отличие от скрученного нематика (поясняется ниже), кристаллы удерживаются параллельно (в плоскости) поверхности дисплея как во включенном, так и в выключенном состоянии, позволяя свету излучаться в стороны, а также прямо вперед. Это обеспечивает широкие углы обзора. Существует ряд подтипов IPS, включая S-IPS, AS-IPS и IPS Pro, которые различаются по своей эффективности (перечислены там от наименее до наиболее эффективных).

QLED : Это не технология, а бренд Samsung своих телевизоров, в которых квантовые точки перед светодиодной подсветкой используются для улучшения цвета.

Дисплеи

IPS ценятся за широкий угол обзора.

LCD (жидкокристаллический диод) : маломощный миниатюрный электронный затвор, состоящий из кристаллов, подвешенных в жидкости. При подаче питания кристаллы перестраиваются, пропуская свет. Величина приложенной мощности определяет степень перенастройки и количество пропускаемого света. В отличие от OLED и микро-светодиодов, которые излучают собственный свет, ЖК-дисплеи пропускают только красный, зеленый и синий свет, создаваемый задней подсветкой и фильтрами, расположенными за ними.

ЖК-телевизор : телевизор, в котором используется ЖК-технология. Как правило, он будет состоять из задней подсветки или матрицы задней подсветки, светового туннеля или подобного диффузионного слоя для равномерного распределения задней подсветки; слой фильтра для изменения светодиодного света широкого спектра на красный, зеленый и синий; и ЖК-дисплеи, которые блокируют или пропускают свет в соответствии с требованиями изображения.

Светодиод (светоизлучающий диод) : силиконовый диод, излучающий свет за счет электролюминесценции; я.е., мощность, приложенная к люминофору. По ряду причин, но особенно из-за их относительно большого размера по сравнению с ЖК-дисплеями и большего энергопотребления, светодиоды используются в качестве подсветки в телевизорах, а не в качестве основных элементов дисплея. См. Микро-светодиод.

Зона светодиода или массива : Группа пикселей, подсвечиваемых одной из массивов светодиодной подсветки. Светодиод зоны можно затемнить или даже выключить, чтобы уменьшить или устранить утечку света. В результате получаются более темные тона и более черный «черный».

LED TV : Обычно ЖК-телевизор со светодиодной подсветкой.(См. CCFL). Хотя существуют настоящие светодиодные дисплеи, со светодиодами, которые излучают свет как , так и цветов, они обычно используются в качестве наружных вывесок из-за размера, потребляемой мощности и тепла. Не создавая черного черного цвета OLED-телевизора, светодиодный / ЖК-телевизор может обеспечивать значительно большую пиковую яркость (3000 нит по сравнению с 800 или около того) и с задействованными квантовыми точками, такую ​​же богатую цветовую палитру, как OLED. См. Микро-светодиод.

Технология дисплеев

OLED ценится за способность воспроизводить настоящий черный цвет.

Локальное, также называемое, зональное затемнение : Отключение или уменьшение яркости светодиодной подсветки / задней подсветки в массиве, который находится за областью телевизора, отображающей более темные цвета. Это уменьшает проступание света и способствует более темным темным оттенкам. Однако в областях с резким контрастом света и темноты местное затемнение может вызывать странные артефакты. .

Micro-LED : Самоизлучающие пиксели, в которых, в отличие от OLED, используются неорганические материалы. В настоящее время Samsung предлагает эту технологию в дорогих панелях, которые в основном используются в качестве вывесок или сверхбольших дисплеев.Не следует путать с MiniLED, который представляет собой технологию подсветки.

Mini-LED : термин TCL для массивной подсветки с тысячами крошечных фонарей вместо сотен, которые есть в большинстве телевизоров. Не следует путать с микро-светодиодами, которые представляют собой пиксельную технологию с самоизлучением, аналогичную OLED.

Размытие в движении : Хотя это больше не проблема для большинства телевизоров, это явление дисплеев, которые не могут достаточно быстро выключить свои пиксели. В результате на короткое время остается призрак или остаток предыдущего изображения, что создает эффект размытия.

OLED (органический светоизлучающий диод) : OLED — это небольшие эффективные светодиоды, изготовленные из органических соединений, которые производят как свет, так и цвет. Пиксели OLED RGB (три субпикселя) используются в компьютерах, дисплеях мобильных устройств и дисплеях профессионального уровня, а пиксели WRGB OLED (четыре субпикселя, включая белый для увеличения яркости) используются в телевизорах потребительского уровня. Будучи самоизлучающими и не являясь источником света за шторкой (как ЖК-дисплеи со светодиодной подсветкой), OLED-светодиоды не теряют свет в выключенном состоянии, поэтому они обеспечивают отличный черный цвет.

OLED-телевизор : телевизор, в котором используются OLED-светодиоды для обеспечения как света, так и цвета. Несмотря на то, что за последние несколько лет они сильно упали в цене, OLED по-прежнему остается дорогой технологией из-за продолжающихся проблем с низкой производительностью (соотношение продаваемых и дефектных панелей, производимых на заводе). Основное преимущество OLED — это способность воспроизводить настоящий черный цвет и большую контрастность без чрезмерного увеличения яркости.

Квантовые точки : Также известны как нанокристаллы.При попадании любого света с меньшей частотой, чем должна производиться, эти крошечные полупроводники повторно излучают определенные цвета в строгом соответствии с их размером. Они используются в телевизорах для преобразования светодиодной подсветки с широким спектром (с перекосом в сторону синего) на красный, синий и зеленый свет с узким спектром, создавая более теплые и точные цвета.

Nanosys Inc.

Зеленые квантовые точки, переизлучающие синим источником света.

Smart TV : универсальная фраза для описания телевизора, обладающего компьютерными возможностями, включая возможность потоковой передачи фильмов, просмотра веб-страниц и воспроизведения мультимедиа по сети или с устройств NAS или локально с жестких дисков USB. или флэш-память.

TN (скрученный нематик) : старый метод выравнивания кристаллов на ЖК-дисплее. В выключенном состоянии кристаллы образуют витую лестницу, параллельную поверхности дисплея, блокируя подсветку. При подаче питания кристаллы расширяются перпендикулярно поверхности дисплея, позволяя свету излучаться вперед, но все же блокируя большую часть его излучения в стороны. Проверьте TN, посмотрев на дисплей под широким углом. Если есть какое-либо изменение цвета (пурпурный или размытый), это дисплей TN (или более старая панель IPS).

Технология отображения витого нематика (TN) заменена рядом превосходных решений. в том числе IPS.

TFT (тонкопленочный транзистор) : Транзисторы, такие как ЖК-дисплеи или OLED, нанесенные тонким слоем на лист. Процессы и материалы различаются, но откройте любой телевизор с плоским экраном, и вы можете быть поражены тем, что там всего лишь несколько листов пластика, несколько светодиодов за ними и несколько небольших микрочипов. Если у вас мертвый ЖК-телевизор со светодиодной подсветкой, загляните внутрь, прежде чем отправлять его на переработку.Технология впечатляюще проста.

Угол обзора (используемый) : Угол, под которым изображение на дисплее может просматриваться без искажения изображения или цвета. При просмотре под большим углом некоторые более дешевые телевизоры TN или старые IPS-телевизоры будут демонстрировать пурпурный оттенок, размытость или другие артефакты смещения цвета. Покрытие экрана и блики также влияют на углы обзора.

Не пропустите три других части этой серии. В первой части мы рассмотрим размер экрана, разрешение и скорость; В третьей части раскрываются тайны цветовых пространств и стандартов, а мы завершаем серию подробным описанием технологии подсветки ЖК-дисплея.

цветовых пространств и даже больше определений.

Примечание.
