USB 3.0 China Edition и прошивка

Этот материал написан посетителем сайта, и за него начислено вознаграждение.

• Навигация:
• Предисловие и характеристики
• Внешний вид
• Результаты
• Одновременный вывод звука на два выхода
• Разборка
• Прошивка
• Выводы

Предисловие и характеристики

Изначально я заказал три разные карты захвата, но обзор начинаю писать при наличии лишь двух из трёх, информация о третьей карте захвата будет дополнена в процессе.

Мой выбор пал на китайские карты захвата по причине низкой цены и портативности, была надежда что хотя бы одна карта захвата из трёх покажет адекватные результаты.

рекомендации

В общей сумме карты захвата стоили ~27.7$ по курсу на момент заказа, две карты захвата от одного продавца, и третья карта от другого продавца.

Примерно 18 дней доставка заказа длилась с картами захвата на 6. 4$ и 10.54$, третья карта захвата за 10.8$ всё еще в дороге (~24 дня доставка).

Карты захвата за 6.4$ и 10.54$: ( https://aliexpress.ru/item/4001045562575.html — не рекомендую покупать у данного продавца, подробнее в разделе Прошивка )
Магазин, если продавец уберет товар: ( https://aliexpress.ru/store/1260438 )
—
Карта захвата за 10.80$: ( https://aliexpress.ru/item/4001269757310.html )
Магазин, если продавец уберет товар: ( https://aliexpress.ru/store/5499181 )

Хотя китайцы и рекомендуют применять OBS для записи видео, но я нашел (вспомнил) старый добрый VirtualDub, который не так функционален как OBS, но делает свою работу гораздо лучше, и самое главное не отказывается работать как OBS при старых видеокартах или драйверах…

Причем VirtualDub позволяет записать поток видео без изменений как поступает с карты захвата, OBS такой возможности не предоставляет (плохо искал?).

Характеристики:

Изначально я думал сделать разные таблицы для заявленных и действительных характеристик т.к. они различаются, но я решил оставить действительные характеристики, которыми реально обладает устройство несмотря на красивые заявления китайцев.

	USB 2.0+CHINA 6.4$	USB 3.0+CHINA 10.54$	Coffee color (USB 3.0) 10.80$
Важно!	В целом работают хуже чем должны работать.		Могут быть проблемы при записи аудио/видео с видеокарт от nVidia
Скорость доставки в моем случае	~18 дней		~24 дня
Процессор	MacroSilicon MS2109 (работает хуже, чем заявлено его производителем)		MacroSilicon MS2109
Интерфейс	USB 2.0
Версия HDMI (Вход)	1. 4b, однако не поддерживает 2560×1440 при 60 Гц.		1.4b
Максимальное входное разрешение HDMI	4096×2160 Может зависеть от видеокарты.
Максимальное разрешение захвата	До 1280×1024 изображение без искажений До 1920×1080 размыто (интерполяция)		1920×1080 (без искажений)
Частота захвата VirtualDub — MJPG	60 FPS — 1280×720, 1024×768, 800×600, 720×576, 720×480, 640×480 50 FPS — 1280×960 30 FPS — 1280×1024, 1360×768, 1600×1200, 1920×1080		Можно выбрать 60 FPS при любом разрешении, однако разрешения свыше 1280×720 реально записывает в 30 FPS повторяя кадры для получения 60 FPS видеофайла.
Частота захвата VirtualDub — YUY2	30 FPS — 720×480, 640×480, 25 FPS — 720×576 20 FPS — 800×600, 10 FPS — 1024×768, 1280×720 8 FPS — 1280×960, 1280×1024, 1360×768, 5 FPS — 1600×1200, 1920×1080
Битрейт потока видео (зависит от контента)	~150 Мбит/с — YUY2 — 720p10 ~50-70 Мбит/с — MJPG — 720p60		~155 Мбит/с — YUY2 — 1080p5 ~15-80 Мбит/с — 1080p30 ~16-50 Мбит/с — 720p60
Битрейт аудио	96 KHz, 2 канала, 3072 Кбит/с, PCM

Внешний вид

Первым делом покажу «USB 3. 0 China Edition», слева настоящий USB 3.0 (3.1 и т.п.), справа «китайский» (карта захвата за 10.54$), по сути это тот же USB 2.0 только в синий цвет покрашен, продавец определенно обманул в данном случае, надеюсь третья карта захвата будет без такого откровенного обмана…

Так карты выглядят общим планом:

Карта захвата за 6.4$:

Выглядит аккуратно, корпус алюминиевый, окрашенный, довольно приятный и прочный, из крепежа присутствует 4 винтика, никаких пломб не установлено.

Единственное в чем можно упрекнуть данную конструкцию, это в физической нагрузке на USB порт когда подключен HDMI кабель.

Особенно хочу отметить грамотное смещение USB штекера, карта хоть и блокирует нижний USB порт своими габаритами, но боковой USB не блокирует.

Инструкция на английском и китайском языке:

Карта захвата за 10.54$:

Корпус из пластика, никакого крепежа не предусмотрено для прочности конструкции, USB на проводе, что значительно снижает нагрузки на гнездо, но физически здесь использован USB 2. 0 несмотря на синий окрас (USB 3.0 China Edition).

Особых нюансов при подключении к ПК нет благодаря проводу, инструкция всего на 4 страницы.

Примечательно что в инструкции написано про максимальное входное разрешение на уровне 1080p 60Гц, хотя на деле входное разрешение может быть до 4k т.к. MS2109 поддерживает такие режимы, как и стандарт HDMI 1.4b.

Карта захвата за 10.80$:

USB 3.0 здесь настоящий, однако задействованы только пины от USB 2.0, о чем в разделе разборки карты захвата.

Корпус ничем не хуже чем у карты захвата за 6.4$, есть пломба.

Инструкция выглядит следующим образом:

Результаты

Карты захвата за 6.4$ и 10.54$:

Я объединил данные карты захвата в один раздел т.к. разницы между ними нет, процессор одинаков, и по работе разницы я не обнаружил никакой, потому тесты буду делать лишь на одной карте захвата чтобы не дублировать одинаковые результаты.

Проведя некоторое количество экспериментов, я пришел к выводу, что максимальное разрешение записи 1280×1024 — 30 FPS, 1280×960 — 50 FPS и 1280×720 — 60 FPS, при более высоких разрешениях уже происходит размытие изображения.

Я не сразу заметил, но некоторые видеокарты выставляют режим чересстрочной развертки 29 Гц для вывода на карту захвата при разрешении захвата 1920×1080, именно по этой причине в режиме 1920×1080 получилось отвратительное качество.

Конечно, при выставлении прогрессивной развертки качество захвата выходит гораздо лучше, но адекватная картинка только в пределах 720p разрешения захвата, если выставить 1080p разрешение захвата то изображение выходит размытым.

Проведя более детальное сравнение я пришел к выводу, что MacroSilicon MS2109 используемый в данных картах захвата включает аппаратную интерполяцию при разрешениях выше чем 1280×1024.

Стандартные свойства яркости/контрастности в картах захвата установлены некорректно («китайские» мониторы повлияли на такой выбор стандартных настроек?), для более качественной цветопередачи мне пришлось изменить параметры как показано на втором скриншоте:

Так выглядит разница при записи между оригиналом, исправленными вручную, и стандартными (китайскими) параметрами:

Запись в 60 FPS нареканий не вызывает, не лучший конечно пример для восприятия, но достаточно хороший для интенсивной нагрузки карты захвата:

Запись следующего видео проводилась системой с процессором Athlon II x2 215 @ 2.9 GHz, 4 GB DDR2, Radeon RX 560 4 GB (не участвует в работе).

В качестве утилиты для захвата видео использовался VirtualDub, не стоит пробовать на подобных системах применять такие тяжеловесные мутанты как OBS и прочие, это плохая идея как показала практика…

Потеряно всего 10 кадров из 286 821 (1 час 19 минут 40 секунд записи), это более чем отличный результат для карты захвата за 6.4$, но возникли сложности с объемом файла в 40.6 ГБ, файл оказался слишком большой и потому я просто подключил жесткий диск второстепенного ПК к основному через внешний контроллер.

Получился такой файлик на выходе:

Несколько скриншотов снятых с исходного видеофайла:

Я не стал конвертировать файл перед загрузкой на YouTube, просто так минимум потерь от сжатия, хотя от сжатия самого ютуба это не спасает конечно же. ..

Карта захвата за 10.80$:

Данная карта захвата порадовала меня настоящим разрешением 1920×1080, правда всего 30 FPS, заявленные 60 FPS работают только при 720p.

Еще отсутствует проблема «29 Гц чересстрочная развертка» с той же самой видеокартой, режим видео адекватно установился сразу.

При отсутствии сигнала есть «заглушка» которая отсутствовала у предыдущих карт захвата.

Уровни по стандарту установлены, как и в предыдущих картах захвата, ручная правка спасает ситуацию, но необходимые настройки уже немного отличаются от предыдущего случая.

Если предыдущие карты захвата мне удалось настроить на идентичную цветопередачу, то данную карту захвата настроить мне не удалось на максимальную идентичность цвета.

В целом эта карта захвата уже показывает адекватные результаты, однако и здесь всплыл нюанс. ..

Если я записываю основным ПК свой второстепенный ПК (сигнал от AMD RX 560), то все отлично:

Но когда я записываю второстепенным ПК свой основной ПК (сигнал от nVidia GTX 1070), тут уже происходит нечто странное, во-первых, видеокарта отказывается признавать данную карту захвата и не посылает HDMI аудио, во вторых изображение разрывается, выглядит это следующим образом:

И судя по всему виной тому какие-то проблемы совместимости с видеокартой от nVidia, т.к. когда наступает «заглушка» при отсутствии сигнала, запись видео работает без сбоев, я пробовал и различные разрешения на основном ПК с GTX 1070, и отключать монитор, ничего не помогает.

Одновременный вывод звука на два выхода

Данный раздел я посчитал необходимым создать, т.к. не всегда очевидно каким образом вывести звук одновременно на карту захвата и 3. 5мм аудио выход.

Для начала необходимо будет установить аудиодрайвер подходящий под конкретный аудиокодек установленный в системе, без него не будет устройства «Стерео микшер» в разделе записи звука.

1) Первым делом включаем показ скрытых и отсоединенных устройств.

2) Находим во вкладке «Воспроизведение» нашу карту захвата и включаем её если она отключена.

3) Находим «Стерео микшер» во вкладке «Запись», и включаем его если он отключен.

4) Заходим в свойства стерео микшера во вкладку «Прослушать», выставляем галочку «Прослушивать с данного устройства», и выбираем нашу карту захвата в списке.

5) Не забываем все применять, готово, по желанию можно настроить в других вкладках уровни громкости и т.п.

Разборка

Карта захвата за 6.4$:

Разбирается довольно просто при наличии подходящей крестовидной отвертки, внутри корпуса плата прихвачена капелькой термо клея, на процессоре установлен радиатор с помощью прокладки приклеенной с двух сторон двухсторонним скотчем, я не понимаю в чем была проблема прямо на двухсторонний скотч посадить радиатор.

Но в любом случае за 6.4$ сделано достойно, в отличие от карты захвата за 10.54$ о чем позже…

Примечательно наблюдать строку на текстолите «HDMI TO USB_V3.0».

В качестве процессора выступает MacroSilicon MS2109

(N14BRDF0JY11) в паре с 24MHz кварцом.

Прошивка расположена в соседней микросхеме ATHYC816 24C16N (SU27 D), это 16Kbits (2048×8) EEPROM.

И конечно дело не могло обойтись без линейного регулятора напряжения в лице AMS1117 (3.3 HS2038), он рассчитан на понижение 5v до 3.3v с нагрузкой 800mA.

Карта захвата за 10.54$:

Немного тонкой работы плоской отверткой и карта захвата благополучно разобрана, USB 2.0 вместо заявленного 3.0, те же AMS1117 и MacroSilicon MS2109 что использовались в карте за 6.4$, только отсутствует радиатор.

Забавная ситуация получилась, карта захвата стоит дороже, но сэкономили даже на радиаторе пачка которых стоит менее 4$, вот она, сила «USB 3. 0 China Edition»…

Карта захвата за 10.80$:

Разбирается как и карта захвата за 6.4$, только вместо капельки термоклея уже приклеена вспененная прокладка.

Из примечательного можно заметить более полноценную SMD обвязку по питанию и фильтры на линиях HDMI и USB, радиатор уже приклеен на силиконовый герметик (явно с присадками для более высокой теплопроводности).

Совершенно другой уровень за те же деньги по сути, причем здесь присутствует отметка Q.C. Passed и пломба, чего не было в картах захвата от другого продавца.

Процессор по маркировке все тот же MacroSilicon MS2109, это дает основания полагать, что можно перенести прошивку из данной карты захвата в другие и получить хорошее качество записи, но это проверю в разделе о прошивке.

Прошивка расположена в микросхеме ATMHK218 24C16N (SU27 HA), так же 16 Кбит EEPROM, как и в других картах с процессором MS2109.

Преобразователь напряжения A1117B.

Используется конечно же только USB 2.0 т.к. MS2109 не поддерживает USB 3.0, оно и по разводке видно, но в этот раз можно похвалить за настойчивость и использование настоящего штекера USB 3.0 вместо обманки, даже если линии USB 3.0 так и не используются в итоге.

Прошивка

Чтобы перенести прошивку из «хорошей» карты за 10.8$ в «плохую» карту за 10.54$, мне нужен Ch441A некогда купленный на все том же AliExpress, переходник на 1.8v применять нет надобности судя по спецификациям на флэш-память.

Я надеялся на прищепку, но в итоге пришлось её подпилить немного т.к. сама по себе она имела ужасный контакт с микросхемой.

Естественно прищепка потеряла возможность захвата за микросхему, но в итоге я смог её прижать вручную к микросхемам и нормально снять данные с микросхем.

Так или иначе прошивки имеют серьезные различия, осталось дело за малым, залить в «плохую» карту захвата данные от «хорошей».

И оказалось всё тщетно, от прошивки размытие никуда не исчезло, «заглушка» при отсутствии сигнала не появилась, процессоры хоть и имеют одинаковую маркировку, но судя по всему я имею дело с подделкой самого процессора MS2109.

К слову, в попытке заставить работать карту захвата за 10.8$ с видеокартой от nVidia, я зашил прошивку от «плохой» карты захвата, но это не помогло в итоге полностью наладить работу с видеокартой от nVidia, но 1080p все так же без интерполяции были, это лишь доказывает что дело с размытым изображением не в прошивке.

Выводы

Первое моё впечатление от карт захвата было отвратительным т.к. первыми приехали китайские подделки на китайскую продукцию…

Изображение оказалось размытым, OBS отказался работать на старых видеокартах/драйверах либо вовсе без драйвера, что тоже добавило негатива т.к. это ограничивает применение пока не вспомнил про VirtualDub.

Позже приехала карта захвата уже от другого продавца, и она показала адекватную картинку, это было разумное решение заказать карты от разных продавцов. ..

Третья карта захвата за 10.8$ отлично показала себя при записи видео и аудио поступающего от видеокарты AMD, но получилось ужасно когда я пытался записывать аудио/видео поступающее с видеокарты от nVidia.

Я так и не понял как решить эту проблему, но понял что эта проблема есть только с видеокартой от nVidia, я понял это по «заглушке» которая отображается без проблем когда отсутствует сигнал с видеокарты.

Я даже пробовал менять прошивку, это не помогло в итоге (только HDMI аудио начинало работать с nVidia), само видео все так же разрывалось, как и с оригинальной прошивкой, по сути я не могу записать видео со своей GTX 1070 используя карту захвата за 10.8$.

Конечно, 60 FPS при 1920х1080 получить нереально за 10$, но сам факт что такие карты захвата вполне способны на захват видео в 1080р30 уже радует, разве что бывают недоразумения как в моем случае с первым продавцом, пожалуй следует пометить в начале статьи.

При желании записывать в 60 FPS всегда есть режим 720p, но тут есть нюанс, поддельные карты захвата способны на 1280×960 при 50 FPS, когда качественная карта захвата способна на 60 FPS при разрешении не выше 1280×720, думаю есть смысл комбинировать их в зависимости от конкретного случая.

В целом все не так уж и плохо как могло быть, учитывая сколько стоят брендовые карты захвата, китайская карта очень даже отличный выбор, но не стоит рассчитывать на идеальную работу в абсолютно любых условиях и вариациях использования.

На этом всё, благодарю за внимание.

Этот материал написан посетителем сайта, и за него начислено вознаграждение.

Лучшая карта для видеозахвата стримов, и записи роликов

Рассмотрим лидеров рынка данных устройств

Опубликовано 02.11.2019, 11:43   · Комментарии:15

Задумывались ли над тем, как профессиональным ютуберам и стримерам удается транслировать видео высокого качества с консолей или пк? Специально для этой цели используют устройство видеозахвата. Для стабильной организации стримов, не достаточно просто иметь мощный компьютер с топовой видеокартой, так как ресурсов основной графической карты просто не хватит для визуализации всего изображения с хорошим разрешением.

Содержание:

1. Что такое устройство видеозахвата
2. Устройство видеозахвата для записи видео
3. Характеристики карты захвата
4. Какое устройство видеозахвата лучше для YouTube?
5. Какая лучшая карта для записи видеоигр?

Не важно что у вас есть: игровой компьютер или ноутбук, PlayStation 4 или Xbox One. Для любой платформы найдется свой вариант.

Что такое карта видеозахвата

Способы подключения консолей к устройству захвата

Карта видеозахвата — это часть оборудования, предназначенная для захвата видеоматериалов из источника, такого как компьютера или консоль. Устройство захвата подходит практические для многих целей, большинство ютуберов записывают и передают отснятый видеоматериал на канал YouTube и сторонние сервисы.

Вопрос о приобретении карты, зависит от личных целей, а также от текущей игровой настройки.

Устройство видеозахвата для записи видео

Если хотите записывать видео с компьютера, часто не требуется устройство видеозахвата. С быстрым процессором, нужным объемом оперативной памяти и правильным программным обеспечением для вещания будет достаточно. Если компьютер не отвечает этим требованиям, в таком случае вероятно, лучше сэкономить деньги на карте захвата и собрать новый ПК.

Исключение составляет то, когда ыыиспользуете двойную настройку компьютера, где используете один ПК для воспроизведения и один ПК для потока. В этом случае получиться достичь максимальное качество потоковой передачи.

Карты видеозахвата для консоли Xbox One

Консоль Xbox One

У вас есть Xbox и вы хотите записывать видеоролики? Ну, Xbox захватывет 5 минут видеоматериала. К сожалению, 5 минут обычно недостаточно. Вот почему создание игровых видеороликов без карты видеозахвата на Xbox не удобно. Устройство видеозахвата также дает право редактировать видео сторонними приложениями кроме Xbox. Это необходимо, если хотите создать профессиональный канал.

Видеозахват на PlayStation

PlayStation 4

Playstation работает лучше, чем Xbox One, если речь идет о видеозаписи, хотя возможности конечно же не велики: Консоль ограничивает время до 15 минут, это неудобно когда сражаетесь с боссом! Карта захвата видео дает гибкость, необходимую для создания эффектных игровых видеороликов — без постоянных перерывов.

Работа на старой приставке

Другие консоли и (особенно старые) не имеют встроенной возможности захвата видео для PS 4 или даже Xbox One. Поэтому может понадобится устройство видеозахвата.

Характеристики карты захвата

Качество изображения видео

Качество изображения, важный аспект устройства видеозахвата. В большинстве случаев будете искать карту захвата, которая способна записывать с разрешением 1080p (еще называют Full HD). Существуют карты для захвата 4K («Ultra HD»), которые намного дороже и требуют производительный ПК для редактирования, а также соединения с высокой пропускной способностью.

Мгновенный просмотр видео

Некоторые карты видеозахвата оптимизированы для сверхнизкой задержки, но не все. Низкая латентность будет полезна, когда хотите взаимодействовать с вашей аудиторией во время видеовещания.

Захват видео через кабель HDMI

Видеокабель HDMI

HDMI позволяет использовать телевизор, когда записываете видеоролики: сигнал с входа HDMI «пропускает» карту видеозахвата без запаздывания и возможна отправка на телевизор. Какое устройство видеозахвата вы бы не выбрали, убедитесь в совместимости с системой. Имеются ли подходящие входы (например, у ноутбука нет слота PCI) и что оборудование будет поддерживать новое устройство.

Какая карта видеозахвата лучше для YouTube?

Elgato Game Capture HD60

Поддерживается работа: PlayStation 4, Xbox One и Xbox 360, Wii U

Elgato Game Capture HD60 — одно из самых популярных полупрофессиональных устройств видеозахвата на рынке. Легко использовать и захватывать в качестве HD (1080p при 30ps и 60fps), что делает его подходящим для всех видов качественных видеозаписей. Также предназначен для трансляции на Twitch, YouTube и Ustream.

Карта захвата Elgato game

Elgato Game Capture HD60 S — поток, записывайте и делитесь геймплеем в 1080p60, превосходной технологии с низкой задержкой, USB 3.0, для Nintendo Switch, PlayStation 4 и Xbox One. Одной из особенно полезных функций является запись Flashback: это означает, что карта всегда будет записывать ограниченное количество материала на заднем фоне. Это может пригодиться, когда вы только что встретили что-то удивительное в игре, но не записали его: с помощью Flashback запись видео происходит мгновенно.

Благодаря функции Stream Command можете добавить веб-камеру или другие наложения поверх видеозаписей видеоигр. Также есть функция которая позволит записать комментарии к уже записанным материалам. Остерегайтесь: вы не сможете отредактировать комментарий к программному обеспечению Elgato.

Хотя Elgato Game Capture HD60 S имеет встроенное приложение для редактирования, оно ограничено по своим функциям. Если хотите сделать больше с отснятым видеороликом, будь то нарезка, обязательно понадобится внешнее программное обеспечение для редактирования видео.

AVerMedia ExtremeCap U3

Поддерживается работа: Xbox, Wii, PlayStation

Карта захвата Avermedia

ExtremeCap U3 — карта видеозахвата AVerMedia. Способность записывать в кристально чистом 1080p60 является причиной его популярности среди  многих геймеры. Благодаря сверхнизкой задержке это устройство видеозахвата подойдет любителям живого видео. Недостатком является запись с высоким разрешением, например 1080p60, требует большой мощности от компьютера (рекомендуется процессор Intel i7 и диск SSD Raid).

Еще одна проблема с AVerMedia ExtremeCap U3 заключается в том, что у нее нет возможностей передачи HDMI. Это еще не конец света, но это означает, что нужно будет купить разветвитель HDMI. Если не хотите использовать монитор компьютера в качестве экрана для игры. Что приятно ExtremeCap U3 состоит в том, что он связан на несколько месяцев с членством в XSplit Broadcast, который считается премиальным комплектом, а также помощью Sony Vegas и Adobe Premiere CS 6, в котором проделывают видеомонтаж записи.

По истечении членства в XSplit Broadcast закончится, встроенное программное обеспечение RECentral 2 облегчит запись роликов или стрим на Twitch, YouTube и Ustream.

Удобная функция Timeshift поможет завершить начатую видеозапись если вдруг забыли.

Hauppauge HD PVR 2 Gaming Edition

Поддерживается работа: Xbox One, Xbox 360, PS4, PS3, ПК, WiiU

Карта захвата Hauppauge HD PVR 2

Hauppauge — HD PVR 2 Gaming Edition High Definition Game устройство видеозахвата с цифровым аудио Hauppauge был успешным благодаря оригинальной карте захвата HD PVR. Hauppauge HD PVR 2 Gaming Edition — совершенно новая и обновленное устройство видеозахвата, оптимизированная для записи видеоигр и стримов.

HD PVR 2 предлагает захват с чрезвычайно низкой задержкой, что особенно хорошо, если решили постримить. Спецификации говорят что Hauppauge HD PVR 2 способна записывать и передавать на скорости 1080p 60 кадров в секунду, это отчасти верно: да, он может захватывать видео при 1080p, да, возможно захватить 60 кадров — но это не работает одновременно. Чтобы получить 60 FPS, необходимо уменьшить разрешение видеозахвата до 720p, особенно для стриминга.

Для дополнительной гибкости HD PVR 2 предлагает два разных формата вещания стримов: TS / AVCHD и MP4. Эта карта захвата имеет базовые приложения для захвата видео. Рекомендуется работать с профессиональными программами, если занимаетесь созданием качественных видеороликов.

Какая лучшая карта для записи видеоигр?

Это дело вкуса. Текущие устройства захвата на рынке похожи друг на друга и в основном отличаются детально. Лучшая идея — посмотреть, что совместимо с оборудованием и решите нужен ли 1080p60? Нужен HDMI? Когда принимаете решения, выбирать гораздо проще.

Что такое карта захвата и как она работает?

Геймеры и стримеры уже давно используют карты захвата для записи или потоковой передачи игрового процесса, но что такое карта захвата? В этой статье вы узнаете, что такое карта захвата, как она работает и нужна ли она вам.

Что такое карта захвата?

Изображение предоставлено Эльгато.

Карта захвата — это устройство, позволяющее записывать или передавать видео и аудио из другого источника. Например, если вы хотите записывать игровой процесс с Xbox One, вам понадобится карта захвата, которая подключается к порту HDMI на вашей консоли, поскольку Xbox One не может одновременно записывать и транслировать игровой процесс.

Карты захвата

бывают как внутренними, так и внешними, причем первые устанавливаются непосредственно на компьютер, а вторые подключаются через USB. Некоторые карты захвата можно использовать даже с ноутбуками, что делает их идеальными для записи мобильных игровых сессий или прямых трансляций.

Как работает карта захвата?

Плата захвата принимает видеосигнал с другого устройства, например PlayStation, Xbox или Nintendo Switch, и кодирует его в формат, который можно записывать или транслировать. Закодированный видеосигнал затем отправляется на компьютер, где его можно транслировать в прямом эфире или записывать для последующего просмотра.

Многие карты захвата также позволяют записывать звук с устройства-источника, что означает, что вы можете записывать как игровой процесс, так и комментарии в одном простом в использовании пакете.

Как правило, вы подключаете карту захвата к устройству, с которого хотите выполнять потоковую передачу или запись, а затем подключаетесь к отдельному ПК для вывода данных, будь то запись или прямая трансляция.

Преимущества использования карты захвата

Использование карты захвата имеет несколько преимуществ, независимо от того, являетесь ли вы стримером или ютубером. Во-первых, карты захвата позволяют записывать или транслировать видео в высоком разрешении, что важно для тех, кто хочет создавать контент профессионального качества.

Во-вторых, некоторые карты захвата могут записывать или транслировать видео с нескольких устройств одновременно, что делает их идеальными для многокамерных установок.

Карты захвата

также упрощают запись комментариев или добавление других источников звука к вашим записям, поскольку они обычно имеют встроенные входы для микрофона, что означает, что вы можете подключить микрофон непосредственно к карте захвата и записывать высококачественный звук для сопровождения. ваши игровые кадры.

Есть ли недостатки в использовании карты захвата?

Несмотря на то, что карты захвата обладают многими преимуществами, следует учитывать и несколько потенциальных недостатков.

Во-первых, карты захвата могут быть дорогими, некоторые высококлассные модели стоят сотни долларов. Бюджетные варианты доступны, но они обычно не предлагают те же функции и качество, что и более дорогие карты.

Во-вторых, карты захвата могут быть сложными в настройке, особенно если вы используете несколько устройств. Это может быть серьезной проблемой, если вы пытаетесь записывать или транслировать отснятый материал на лету, поскольку даже небольшие ошибки могут вызвать серьезные проблемы.

Наконец, карты захвата могут привести к задержке ввода, серьезной проблеме для геймеров, которые полагаются на доли секунды. Однако обычно это проблема только с картами захвата более низкого уровня, и ее можно уменьшить, используя более быстрый кабель HDMI или подключив карту напрямую к компьютеру.

Как выбрать карту захвата

Изображение предоставлено AVerMedia

При выборе карты захвата необходимо учитывать несколько моментов. Во-первых, в каком разрешении вы хотите записывать или транслировать? Для съемки в формате 1080p вам понадобится карта захвата, поддерживающая запись как минимум в формате 1080p. Для 1440p или выше вам понадобится карта, поддерживающая запись 1440p или выше.

Во-вторых, с какой частотой кадров вы хотите записывать или транслировать? 30 кадров в секунду — стандарт для большинства игровых кадров, но лучшие карты захвата поддерживают 60 кадров в секунду или даже выше. Если вы хотите записывать или транслировать в высоком разрешении, вам понадобится карта захвата, которая поддерживает соответствующее разрешение и частоту кадров.

В-третьих, какие функции вам нужны? Некоторые карты захвата поставляются со встроенным программным обеспечением для потоковой передачи, в то время как другие требуют использования стороннего программного обеспечения. Некоторые карты также имеют дополнительные функции, такие как поддержка нескольких мониторов или возможность записи непосредственно на внешний жесткий диск.

При выборе карты захвата также важно учитывать, что вам нужно и сколько вы готовы заплатить. На рынке представлено множество карт захвата по цене от 50 до 500 долларов.

Должны ли вы получить карту захвата?

Приобретение карты захвата зависит от ваших потребностей и бюджета. Если вы хотите транслировать контент профессионального качества, вам необходима карта захвата. С другой стороны, если у вас есть бюджет на карту захвата и вы готовы потратить время на то, чтобы научиться ее использовать, мы рекомендуем ее приобрести.

Однако, если вы только начинаете транслировать или создавать видеоконтент, вы можете рассмотреть возможность использования более дешевых альтернатив, таких как веб-камера или смартфон.

Все, что вам нужно знать

Если вы хотите записывать данные высокого разрешения или стандартные данные с устройств, подобных PS4, Xbox one или Wii, вам обязательно понадобится карта захвата.

Карта захвата широко используется любителями игр, которые используют ее для записи различных игровых видеороликов. Эти карты захвата поддерживают запись высококачественной потоковой передачи в реальном времени и, если вы хотите преобразовать DVD в формат HD. После записи эти записанные видео будут сохранены и могут быть позже загружены в Интернет.

Однако, поскольку на рынке представлено так много карт захвата, пользователям может быть сложно выбрать одну из них. Вот статья, посвященная десяти наиболее часто используемым картам захвата. Надеюсь, вы изучите преимущества и недостатки каждой карты захвата и сможете выбрать наиболее подходящую для себя.

В этой статье вы узнаете:

• Что такое карта захвата？
• Как работает карта захвата?
• Как настроить карту захвата для записи?
• Типы карт захвата
• В чем разница между картами захвата и программным обеспечением для записи игр
• Руководство по покупке карт захвата в 2020 году
• 10 лучших карт захвата 2020 года

Если вы хотите записывать динамичные онлайн-игры, обратите внимание на DemoCreator — мощный, но простой в использовании инструмент для записи экрана и видеоредактор.

Некоторые из его основных функций включают запись динамичных игр со скоростью до 120 кадров в секунду, одновременную запись экрана и веб-камеры. Кроме того, это также удобный инструмент для редактирования видео, с помощью которого вы сможете выполнять базовое редактирование, добавлять аннотации/текст/выноски и многое другое.

Скачать бесплатную пробную версию ниже:

Попробуйте его сейчас

Secure Download

Попробуйте его сейчас

Secure Download

См. Также: Top10 Лучшие игровые рекордеры

---

Часть 1: Что есть. Карта？

Карта захвата — это устройство ввода, используемое для преобразования игровых сигналов в цифровые данные, которые можно загрузить в Интернет. Это помогает любителям игр захватывать и сохранять свои любимые игры.

С картой захвата и другими аксессуарами, такими как кабель HDMI, можно транслировать, записывать и делиться всей игрой. теперь вы можете сохранить захватывающую игру на PlayStation для последующего просмотра или загрузки в свои платформы социальных сетей.

Часть 2. Как работает карта захвата?

Карты захвата фактически предоставляют услуги по захвату видеосигналов с внешних устройств через соединение HDMI.

Это помогает пользователям захватывать свои игровые консоли, такие как PlayStation или Xbox и т. д. Карта захвата действует как приемник входных данных. Когда пользователь работает на двух ПК, один из которых используется для игр, а другой для потоковой передачи, карта захвата подключается к потоковому ПК.

Графический процессор игрового ПК будет непрерывно передавать данные на эту карту захвата. Этот сигнал захватывается, записывается и кодируется по мере необходимости, и, наконец, его можно загрузить на такие сайты, как Twitch. Немногие карты захвата имеют встроенный кодировщик, поэтому во время потоковой передачи они выполняют те же функции, что и ЦП.

Карта захвата Связанные термины:

Захват: Это просто процесс захвата любого живого аудио или видео в формате S-Video, видео с радиочастотной модуляцией, аналоговом композитном видео или цифровом видео, таком как HDMI и SDI.

Запись: Это запись аудио или видео в виде цифровых данных, полностью совместимых с компьютерной системой.

Кодировка: Преобразование всех необработанных последовательностей символов в некоторую закодированную форму называется кодированием. Для видеоконтента предпочтительно используется формат кодирования процессора.

Трансляция/поток: Это процесс обмена или распространения аудио/видео контента среди большой аудитории с помощью какой-либо электронной системы массовой коммуникации. Стриминг видеоигр становится все более популярным в наши дни как современный процесс вещания.

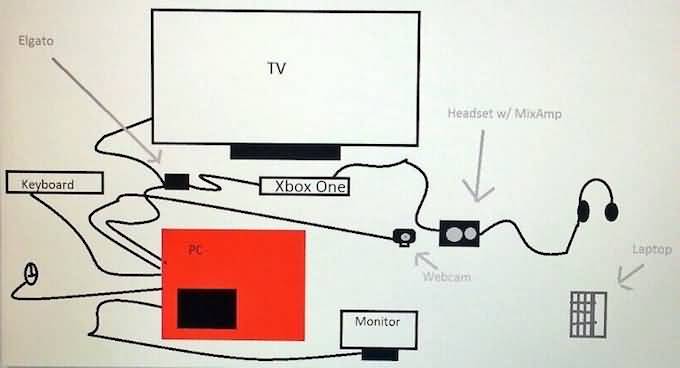

Часть 3. Как настроить карту захвата?

Карту захвата игр можно подключить к игровой приставке с помощью соединения HDMI. Даже видео можно передать на телевизор через порт HDMI, и этот кабель HDMI обычно входит в комплект поставки.

Для легкой настройки выполните следующие действия:

Шаг 1. Прежде всего, с помощью кабеля HDMI подключите разъем HDMI In карты Game Capture к консоли.

Шаг 2. Порт HDMI Out карты Game Capture должен быть подключен к телевизору с помощью имеющегося кабеля HDMI.

Шаг 3. С помощью USB-кабеля, входящего в комплект поставки, вы должны подключить свой ПК или Mac с картой Game Capture.

Ниже приведены некоторые сведения о подключении и системных требованиях:

• USB-кабель
• 2 кабеля HDMI
• Консоль
• ПК с процессором i7
• Желательна стабильная скорость загрузки данных — около 10 МБ/с для разрешения 1080p и 5 МБ/с для разрешения 720p.

Часть 4: Типы карт захвата

Существует пять основных типов карт захвата в зависимости от поддерживаемой платформы. Вот подробное описание каждого типа.

ПК: Если вы работаете в двойной системе, устройство захвата поможет вам подключить этот второй ПК к основному ПК. Это позволит вам поддерживать оптимальную производительность вашего игрового ПК. Это особенно важно для конкурентоспособных игроков. Геймеры, которым нужно играть с конкурентоспособной скоростью FPS, захватывать и записывать, а также транслировать одновременно.

PlayStation: Для геймеров PS карта Capture Card определенно добавит больше гибкости в выполнении некоторых модных вещей. По сравнению с простым программным обеспечением карта поможет пользователям легко транслировать, записывать и редактировать игровые кадры.

Xbox: Карты захвата полезны для пользователей Xbox, поскольку они могут помочь им обрабатывать больший размер игрового материала по сравнению с простым программным обеспечением. Потоковая передача и редактирование становятся намного проще благодаря поддержке карт захвата.

Mac: Существует несколько специально разработанных карт захвата, поддерживающих потоковую передачу игр на платформе Mac. Это позволяет вести потоковую передачу с более приемлемым уровнем разрешения.

3DS и Wii: Вам необходимо приобрести специальную карту Capture для 3DS или Wii, чтобы упростить передачу контента между этими устройствами.

Популярные карты захвата:

1. Elgato: Самые популярные карты захвата от Elgato — это HD60 Pro, HD60 S и HD 60. карта захвата.

2. AVerMedia: Вот главный конкурент Elgato, предлагающий серию популярных карт Capture. Live Gamer Extreme, AVerCapture HD и C985 Live Gamer HD — одни из самых популярных карт захвата от Aver Media 9.0003

3. : разрабатывает различные недорогие карты захвата для пользователей, которые обеспечивают эффективное обслуживание клиентов, а также лучшую совместимость программного обеспечения с каждым продуктом.

Часть 5: Различия между программным обеспечением для записи игр и захвата:

Карта захвата игр на самом деле представляет собой аппаратное устройство, которое принимает видеосигнал и записывает его. Когда вы работаете на двух ПК, то основная система используется для запуска игры, и она отправляет видеосигналы на другую систему, к которой подключена карта захвата. Второй компьютер выполняет задачу записи с помощью карты захвата, и это никогда не повлияет на производительность вашей первой системы.

С другой стороны, программное обеспечение захвата используется для записи видео на том же ПК, на котором запущена ваша программа или игра. Теперь, когда задача захвата будет выполняться в той же системе, это определенно повлияет на производительность вашего ПК. Преимущество программного обеспечения для захвата заключается в том, что оно доступно по гораздо более низкой цене по сравнению с картами захвата.

Важно отметить, что лишь немногие карты захвата способны записывать аудиосигналы при обработке видеоинформации. Кроме того, они могут поддерживать потоковую передачу звука только из одного источника, а карты захвата могут работать со стандартными разрешениями или частотой кадров.

Вам также могут понравиться:

•  Как записать геймплей 3DS [с/без карты захвата 3DS] >>
•  Как записать игровое видео Nintendo Switch >>

---

Нужна ли мне карта захвата?

Многие пользователи до сих пор не уверены, нужна им карта захвата или нет. Если вы тоже один из них, то ниже перечислены несколько популярных преимуществ карт захвата, которые могут помочь вам принять правильное решение:

• Помогает в потоковой передаче данных высокого качества.
• Если вы хотите выделиться среди других стримеров, карты Capture предоставляют вам возможность использовать пользовательские оверлеи для потоковой передачи. Это просто добавляет ценность бренда вашему контенту.
• Потоковая передача, поддерживаемая картами захвата, обычно выполняется без задержек и производится с очень высоким качеством, чтобы зрители всегда оставались довольными.
• Это помогает пользователям легко управлять и создавать библиотеку видеоклипов даже на внешнем хранилище.

Часть 6: Руководство по покупке карт захвата в 2020 году

Что делает карту захвата хорошей?

Есть четыре основных критерия, которые определяют, собираетесь ли вы купить карту захвата хорошего качества или нет. Сосредоточьтесь на качестве изображения, поддержке программного обеспечения, принимаемых типах ввода и интерфейсе. Профессионалы рекомендуют покупать карту захвата, которая может записывать видео в формате Full HD, при покупке новой карты рекомендуется проверить спецификации Ultra HD или 4K. Но учтите, что для редактирования таких высококачественных данных вам также понадобится мощный компьютер.

Как выбрать карту захвата?

Если вы собираетесь покупать карту захвата впервые, вам нужно следовать нескольким советам экспертов, чтобы инвестировать свои деньги в правильное оборудование. Вам необходимо учитывать четыре основных фактора:

Стоимость: Наиболее важным фактором является стоимость вашей карты захвата. В случае, если вы хотите снимать несколько случайных видео, нет необходимости покупать дорогостоящее оборудование, но если вам нужно это устройство для выполнения ваших повседневных задач, то лучше выбрать фирменное. Профессионалы советуют потратить больше денег, чтобы они могли записывать видео с высоким качеством.

Качество видео: Без сомнения, ваша карта захвата должна обеспечивать высокое качество видео, а также поддерживать высокое разрешение изображения. В то же время частота кадров должна быть достаточно высокой, чтобы можно было записывать ценный контент.

Тем, кому необходимо записывать мощные игры, рекомендуется искать разрешение Full HD или 4K, поддерживающее аппаратное обеспечение карты захвата, чтобы обеспечить идеальные результаты во время прямой трансляции. Очень важно рендерить видео на мощной системе, если вы хотите использовать карты захвата с разрешением 4k.

Консоль: При покупке нового оборудования для прямых трансляций убедитесь, что вы соответствуете спецификациям вашего устройства и карты захвата. Он должен поддерживать тип входа записывающего устройства. Большинство популярных игровых консолей, таких как Play Station 4, Play Station 3, Wii U, Xbox 360, Xbox One и т. д., используют HDMI для передачи.

Если вы используете систему Nintendo 64, она будет поддерживать компонентные кабели, а также потребуется функция компонентного видеовхода. Со всеми такими вариациями убедитесь, что вы покупаете подходящее для вас оборудование.

Ваша карта захвата должна быть совместима с несколькими аппаратными факторами, такими как место для хранения, память, скорость и т. д. Также важно покупать карты захвата у проверенных производителей, которые также предоставляют помощь и поддержку в виде учебных пособий, службы поддержки клиентов и руководств пользователя. Это поможет пользователям решать различные вопросы на практических основаниях.

Простота использования: Некоторые из лучших игровых карт Capture обладают широким набором функций, помогающих пользователям в различных ситуациях. Но вам нужно изучить правильный метод использования всех этих функций, и поэтому важно прочитать руководства пользователя или обратиться за помощью в отдел технической поддержки. Продукт, который кажется простым в использовании с точки зрения всех функций и приложений, лучше всего подходит как для профессионалов, так и для новичков.

Часть 7: 10 лучших карт захвата 2020

Не пропустите: лучшие карты захвата игры .

1.

Game Capture HD Pro

Проверить на Amazon

Этот аппаратный пакет помогает пользователям заранее определить потребности захвата видеоигр. С , вы сможете добиться идеального баланса между дизайном, качеством и удобством использования. Его аппаратная настройка намного проще, тогда как программное обеспечение помогает пользователям с легкостью управлять своими задачами редактирования. Отредактированные видео можно быстро загрузить в Интернет. 9Инструмент захвата игры 0003

можно использовать для записи высококачественных видео- и аудиоматериалов из игры, которая работает на любой системе, такой как PS4, PS3, Xbox One, Xbox 360 и т. д. Он поддерживает запись видео с разрешением 1080p и облегчает запись даже когда пользователи воспроизводят свой контент в формате Full HD по телевизору.

Ознакомьтесь с нашим полным обзором Game Capture HD Pro.

2.

Elgato Game Capture HD

Проверить на Amazon

Если у вас ограниченный бюджет, лучше потратиться на старую модель Elgato.

Elgato HD обладает всеми замечательными функциями, которые необходимы всем геймерам для захвата HD-контента. С этим устройством вам нужно меньше возиться с настройкой, а также для его работы не требуется никаких дополнительных аппаратных средств. Благодаря своей простоте это устройство полюбилось как профессионалам, так и новичкам.

В комплект Elgato HD входят кабель PS3, компонентный адаптер, кабель HDMI, кабель USB и программное обеспечение для захвата. Лучшая часть — это уникальная функция сдвига во времени, которая поддерживает функцию записи ретроспективного кадра, так что пользователи никогда не пропустят ни одного момента во время записи своей интересной игры.

Вот наш полный обзор Elgato Game Capture HD.

3.

Elgato Game Capture HD60

Проверить на Amazon

Это обновленная версия Elgato HD с небольшим набором функций и более изящным внешним видом. Вам определенно понравится его матовая черная отделка и закругленные углы, которые кажутся достаточно привлекательными.

Самое приятное то, что это устройство поддерживает уровень разрешения 1080p при частоте кадров 60 кадров в секунду, при этом качество прямой трансляции остается таким же чистым, как и в реальном игровом процессе. Согласно нескольким отзывам пользователей, это оборудование заикается во время записи воспоминаний, но Elgato работает над изменением этой части.

Кроме того, иногда возникают неловкие ситуации при записи, когда аудиосигналы рассинхронизируются с видеоконтентом. Одним из известных решений этой проблемы является использование аудиокабеля 3,5 мм между игровой консолью и ПК, и он должен быть включен для воспроизведения через динамики. Затем вы должны установить глобальное смещение звука вашего программного обеспечения для захвата на 700 мс, чтобы звук можно было идеально синхронизировать с видеопотоком. В то же время никогда не забывайте задерживать вашу камеру на 700 мс.

4.

Elgato Game Capture HD60 Pro

Проверить на Amazon

Elgato Game Capture HD60 Pro — новейшая внутренняя карта захвата от Elgato. До сих пор Elgato обслуживала пользователей только с внешними картами захвата, но этот последний дизайн стал надежным решением для мультисистемных стримеров. Лучше всего знать, что эта карта захвата получила одобрение HGG Gold Stamp, которое является всемирно признанной наградой за лучшую производительность.

Эта карта захвата поможет пользователям выполнять множество действий без потери производительности во время записи и прямой трансляции. Технология мастер-копии позволяет этому устройству одновременно записывать и транслировать видео в формате 1080p со скоростью 60 кадров в секунду. Функция записи воспоминаний поможет легко запечатлеть все критические моменты, а Instant Gameview работает как передовая технология с низкой задержкой.

5.

Hauppauge PVR

Проверить на Amazon

Это устройство содержит множество функций, которые могут работать не только при захвате видеоигр. Карта захвата Hauppauge PVR хорошо известна своей способностью записывать телепередачи или игровые видео и легко сохранять их на вашем персональном компьютере с качеством HD.

Обратите внимание, что PVR никогда не использует ресурсы вашего компьютера при записи отснятого материала, поэтому это приводит к гораздо лучшему качеству игры. Видеоконтент можно транслировать в прямом эфире, а пользователи могут сохранять его и редактировать, чтобы управлять им позже. Эта передовая карта захвата имеет встроенный редактор Total Media Extreme, который помогает пользователям легко настраивать форматы видеозаписей.

6.

AVerMediaExtremeCap

Посмотреть на Amazon

Людям нравится его элегантный дизайн с гладкой черной пластиковой отделкой. Несмотря на то, что это не самое легкое устройство из серии карт захвата с общим весом 186 граммов, пользователи все же чувствуют, что его легче переносить в разные места. Под крышкой вы найдете светодиодный индикатор, который указывает на активную запись. Имеется аудиоразъем 3,5 мм, к которому пользователи могут легко подключить микрофоны для высококачественной записи звука.

В коробке с картой захвата AVerMedia Extreme пользователи смогут получить кабель HDMI, кабель USB 3 и специальный адаптер компонентного кабеля, облегчающий подключение к PS3. Он работает для плавной записи в формате 1080p с частотой кадров 60 кадров в секунду.

7.

AVerMedia Live Gamer

Проверить на Amazon

Вот решение для непортативной карты захвата для пользователей, которое устанавливается в слот PCIe компьютера. Это устройство оснащено простой в использовании внешней кнопкой, поэтому запись можно вести одним нажатием. С помощью RECentral пользователи могут захватывать кадры как с игровой консоли, так и с ПК.

Самое приятное то, что это устройство потребляет меньше ресурсов процессора, поэтому у вас никогда не возникнет проблем с производительностью ПК. Гораздо проще управлять записью и потоковой передачей одновременно. Эта карта поддерживает выходы AUX и HDMI, тогда как в комплект поставки входят Pass Thru HDMI, адаптеры и кабели DVI.

8.

AVerMedia Portable

Проверить на Amazon

Это устройство может снимать видео с разрешением 1080p и частотой кадров 30 кадров в секунду. С этой картой захвата пользователи получат качественный видеоматериал, но если вам нужна именно частота кадров 60 кадров в секунду, лучше отказаться от идеи купить AVerMedia Portable.

Эта карта разработана с таким количеством уникальных функций, что пользователи могут также записывать контент непосредственно на любую SD-карту. Профессионалам нравится запись без ПК с плавной функциональностью и расширенная поддержка программного обеспечения RECentral, что делает его более полезным для редактирования и потоковой передачи.

9.

Blackmagic Design

Проверить на Amazon

Blackmagic предоставляет услуги ввода видео высокого класса, а также функции редактирования. Это идеальное решение для профессиональных видеооператоров с некоторыми продвинутыми видеомагнитофонами и редакторами. Карта захвата предназначена для обслуживания пользователей с несжатым форматом видео, чтобы можно было получить лучшее качество отснятого материала.

Хотя это увеличивает размер файла, но в то же время вы сможете получить разрешение HD для всех записей. Карта захвата Blackmagic обладает множеством дополнительных функций и совместима как с Linux, так и с устройствами Mac. Он отлично работает с распространенными программами редактирования, такими как Final Cut Pro и Adobe After Effects.

10.

Razer Ripsaw

Проверить на Amazon

Это аппаратное обеспечение разработано для предоставления пользователям возможности прямой трансляции во время записи игрового материала. Он отлично работает на ПК с Windows, где необходима достаточная аппаратная мощность. Обратите внимание, что более слабые системы не могут поддерживать карты захвата, даже не отличные от Razer Ripsaw.

Это устройство немного больше, чем карта захвата Elgato HD60, но черные закругленные углы делают его более впечатляющим. Текстурированное классическое резиновое покрытие покрывает всю основу устройства. На передней стороне этого устройства вы найдете два индикаторных светодиода, а на задней стороне есть четыре разных слота для USB 3.0, HDMI Out, HDMI In и Component In.

В общем, после этого базового введения у вас может быть больше знаний о картах захвата. Как мы упоминали выше, помимо карт захвата, существуют также такие инструменты, как DemoCreator, которые могут записывать игровой процесс без карт захвата. DemoCreator также поддерживает настраиваемую запись экрана и видеоредактор. Теперь, надеюсь, у вас достаточно информации и вы принимаете решение сейчас.

Лучший инструмент для записи игрового видео

Записывайте настраиваемые экраны со звуком и редактируйте их на разных дорожках.

Снимайте игровые видеоролики, учебные пособия и презентации, а затем редактируйте их с помощью одного инструмента.

Поддерживается экран, записывающий видео с высоким FPS и редактирующий его напрямую.

Встроенные неограниченные шаблоны редактирования, специальные эффекты и другие источники.
