Степень защиты IP камер в видеонаблюдении

В спецификациях видеокамер вы возможно замечали такие слова как степень защиты 65, ip 67, влагозащита 54, пылевлагозащита и т.п., сопровождаемые аббревиатурой IP с двумя цифрами. Что это значит и на что влияет? Давайте разберёмся.

Что такое степень защиты IP

В данном случае IP вовсе не означает адрес устройства, а расшифровывается как Ingress Protection, то есть защита от проникновения внутрь. Другими словами — это код, соответствующий международному стандарту IEC 60529, а в СНГ ГОСТ 14254-96 и ГОСТ 14254, в Германии — DIN40050-9.

Не обязательно изучать эти стандарты, чтобы разобраться в том, что означает код IP. В любом источнике вам сразу скажут: первая цифра от 0 до 6 определяет степень защиты от твердых частиц и пыли, а вторая от 0 до 9 — от воды, в том числе высокой температуры и под давлением. Чем больше цифра, тем сильнее защита. Также к коду могут быть добавлены дополнительные буквы, все это подробно описано в Википедии. То есть максимально возможный код будет IP69К — он говорит о том, что корпус полностью защищает внутренности устройства от проникновения мельчайшей пыли и от горячей воды под давлением. Применительно к камерам это означает, что вы можете установить устройство, например, снаружи автомобиля, который будете мыть на автомойке.

Если производитель указал в спецификации видеокамеры класс защиты, значит он провел испытания и убедился в том, что корпус камеры защищает «начинку» от соответствующих воздействий среды.

Расшифровка кода защиты от проникновения

В этой таблице показано, что представляет каждая цифра или часть кода IP и сколько степеней защиты IP существует.

Кодовые буквы Первая цифра: Защита от твердых частиц Вторая цифра: защита от проникновения жидкости Дополнительная буква: Другие средства защиты Дополнительная буква: Другие средства защиты
IP (защита от проникновения) Одна цифра: 0–6 или буква X Одна цифра: 0–8 или буква X Одна буква Одна буква
Обязательный Обязательный Необязательный Необязательный

Какую степень защиты выбрать для IP-камеры?

При выборе камеры степень защиты определяется планируемым местом установки. Вам следует подумать о том, в каких условиях будет стоять камера, а именно будет ли она подвергаться воздействию факторов окружающей среды.

Помните, что степень защиты влияет на стоимость корпуса, а значит чем выше защита, тем дороже камера. Нет смысла переплачивать за IP69K, если вы собираетесь использовать камеру в помещении, но и не нужно удивляться, что камера IP42 недолго проработала под проливным дождем.

Давайте разберемся, как правильно подобрать степень пылевлагозащиты для ваших нужд.

Для дома

Покупая камеру для дома, можно вообще не задумываться о классе защиты — даже IP42 будет достаточно, если камера стоит у вас на столе, и ей грозит в худшем случае только пролитая чашка кофе.

Наши домашние камеры Flussonic Home обеспечивают защиту IP54, то есть корпус защищает камеру от пыли и брызг жидкости в любом направлении. Это повышает надежность и долговечность камеры и расширяет сферу ее применения, позволяя использовать ее не только дома, но и в более сложных условиях, например, в транспорте и даже на не грязном производстве (но не на улице).

Для улицы

Если вы хотите установить камеру на внешней стене здания или в чистом поле, тут не обойтись без более серьезных степеней IP. Корпус камеры должен обеспечивать полную защиту от пыли и от потоков воды под давлением, то есть класс защиты не ниже IP65.

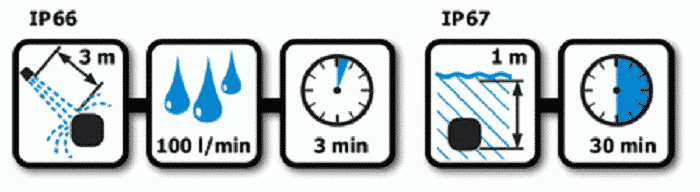

Чаще всего на рынке встречаются уличные камеры IP66 — полностью пыленепроницаемые и с защитой от мощных струй жидкости. Если вы не планируете устанавливать камеру на дно бассейна, то этого более чем достаточно для любой IP-камеры.

Класс защиты IP67 уже в некоторой степени избыточен для IP-камер, поскольку позволяет погружать камеры в воду на глубину 1 м не более чем на 30 минут. Однако сложно представить себе такую ситуацию, в которой это может понадобиться, и скорее всего в этой ситуации сохранность камер будет последней в списке проблем. Выбирая между IP67 и IP66 в случае уличных камер лучше отдать предпочтение IP66 из соображений экономии.

Наши камеры Flussonic Bullet имеют необходимый и достаточный класс защиты IP66. Это означает, что их можно устанавливать на улице под проливным дождем, даже если вода с крыши течет прямо на камеры, и они будут нормально работать в таких условиях. Камеры Flussonic Dome еще более защищенные и имеют класс защиты IP67 — их можно даже ненадолго погружать в воду.

Для сложных условий

Стоит отметить, что если вы планируете установить камеры на опасном производстве, то помимо степени защиты IP нужно рассматривать и другие характеристики, такие как взрывозащита, материал корпуса и пр. Для таких условий существуют специальные камеры, которые априори имеют класс не ниже IP67, и выбор осуществляется уже по дополнительным критериям, которые не относятся к теме этой статьи. Если вы ищете такую камеру, обратитесь к специалистам в этой области.

Вместо заключения

Подводя итог, при выборе класса защиты IP руководствуйтесь правилом «лучше больше, чем меньше». Защита никогда не бывает лишней, но и перебарщивать не стоит, ведь высокий класс защиты увеличивает стоимость камеры.

Расшифровка степеней защиты IP

IP20-IP24

IP30-IP34

IP40-IP45

IP50-IP57

IP64-IP69

IP расшифровка

IP: буквально – International Protection – международная защита; общепринятое – Ingress Protection Rating – степень защиты от проникновения (= класс защиты).

В России обозначение степеней защиты нормируется ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (Код IP)» (IEC 60529:2013).

Оболочка – элемент, обеспечивающий защиту оборудования от внешних контактов и воздействий.

Записывается как IPXY:

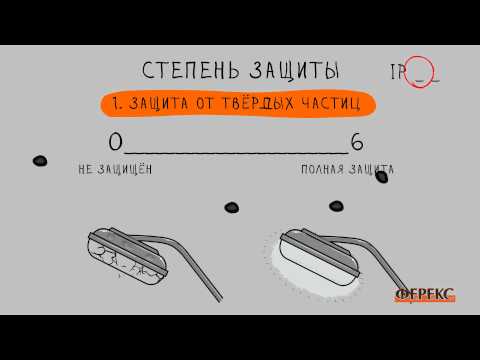

где X – 1-е число – степень защиты от пыли и твердых предметов: 0–6.
       Y – 2-е число – степень защиты от влаги: 0–9.

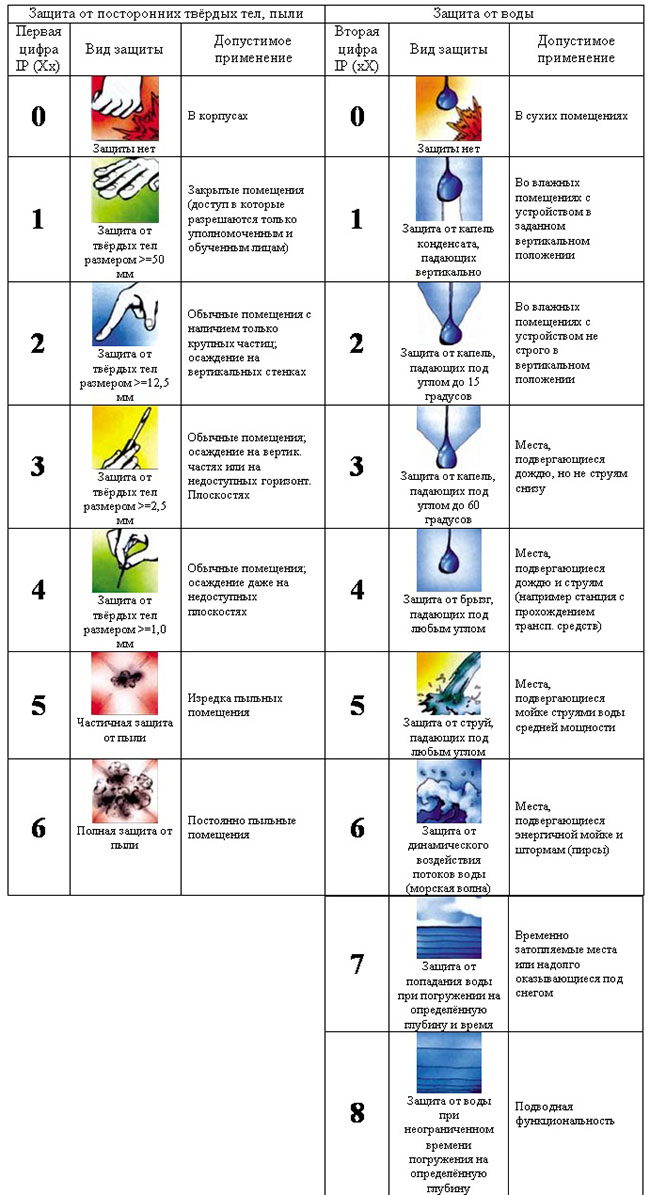

Цифра Х – защита от твердых частиц Y – защита от влаги
0 отсутствует отсутствует
1 диаметром ≥ 50 мм вертикального каплепадения
2 диаметром ≥ 12,5 мм каплепадения под углом ≥ 15°
3 диаметром ≥ 2,5 мм дождевания
4 диаметром ≥ 1,0 мм сплошного обрызгивания
5 пылезащита действия струи
6 пыленепроницаемость сильного действия струи
7 непродолжительного погружения
8 длительного погружения
9 горячей струи воды под высоким давлением

IP00 расшифровка

Степень защиты IP00 означает:

0 – оборудование не имеет защиты от попадания внутрь оболочки посторонних внешних предметов;
0 – оборудование не имеет защиты от попадания влаги внутрь оболочки.

Электрооборудование со степенью защиты IP00 не защищено от попадания внутрь оболочки твердых внешних предметов или влаги, имеет очень узкую нишу безопасного применения и может использоваться только в надежно изолирующих корпусах в сухих помещениях.

Примеры таких устройств: печатная плата (работающая без корпуса), электропровод (без оболочки) и т.п.

IP10 расшифровка

Степень защиты IP10 означает:

1 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 50 мм;
0 – оборудование не имеет защиты от попадания влаги внутрь оболочки.

Электрооборудование со степенью защиты IP10 может использоваться в закрытых помещениях, доступ в которые разрешается только уполномоченным на это и обученным лицам.

Примеры таких устройств: мультиметры, электрические измерительные приборы, предназначенные для помещения в защищенные короба, потолочные светильники, источники бесперебойного питания, усилители.

IP20 расшифровка

Степень защиты IP20 означает:

2 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 12,5 мм;

0 – оборудование не имеет защиты от попадания влаги внутрь оболочки.

Электрооборудование со степенью защиты IP20 может использоваться в обычных помещениях с наличием только крупных частиц, осаждаемых на вертикальных поверхностях. Такими помещениями являются теплый сухой цех, театр, офис, магазин и т.п.

Примеры таких устройств: светильники для внутреннего и внешнего освещения, установленные во влагозащищенных корпусах, в охранно-пожарных приёмно-контрольных приборах, розетка открытой установки и т.п.

IP21 расшифровка

Степень защиты IP21 означает:

2 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 12,5 мм;
1 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих вертикально.

Электрооборудование со степенью защиты IP21 может использоваться в обычных помещениях с наличием только крупных частиц, осаждаемых на вертикальных поверхностях, и/или во влажных помещениях, в заданном вертикальном положении.

Примеры таких устройств: электрический конвектор отопления, клавишный переключатель электрических цепей, розетки, преобразователи частоты и т.п.

IP22 расшифровка

Степень защиты IP22 означает:

2 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 12,5 мм;
2 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих под углом до 15 градусов.

Электрооборудование со степенью защиты IP22 может использоваться в обычных помещениях с наличием только крупных частиц, осаждаемых на вертикальных поверхностях, и/или во влажных помещениях, не строго в вертикальном положении.

Примеры таких устройств: светодиодные осветительные устройства, судовые электроконвекторы, блоки питания светодиодных лент и т. п.

IP23 расшифровка

Степень защиты IP23 означает:

2 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 12,5 мм;
3 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих под углом до 60 градусов.

Электрооборудование со степенью защиты IP23 может использоваться в обычных помещениях с наличием только крупных частиц, осаждаемых на вертикальных поверхностях, и/или в местах, подвергающихся попаданию дождя, но не струй снизу.

Примеры таких устройств: специализированные светодиодные осветительные устройства, такие как уличные светильники.

IP24 расшифровка

Степень защиты IP24 означает:

2 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 12,5 мм;
4 – оборудование имеет защиту от попадания внутрь оболочки брызг, падающих под любым углом.

Электрооборудование со степенью защиты IP24 может использоваться в обычных помещениях с наличием только крупных частиц, осаждаемых на вертикальных поверхностях, и/или в местах, подвергающихся попаданию дождя и струй.

Примеры таких устройств: конвекторы, используемые для обогрева ванных комнат и подобных помещений, осветительные приборы, вентиляционные системы, специализированные осветительные устройства – например, на станциях с прохождением транспортных средств.

IP30 расшифровка

Степень защиты IP30 означает:

3 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 2,5 мм;

0 – оборудование не имеет защиты от попадания влаги внутрь оболочки.

Электрооборудование со степенью защиты IP30 может использоваться в сухих помещениях с осаждением частиц на вертикальных частях или на недоступных горизонтальных плоскостях. Нельзя допускать попадания влаги.

Примеры таких устройств: распределительные шкафы, компактные пластиковые кожухи, источники бесперебойного питания, навесные распределительные шкафы, защитные пластиковые корпуса.

IP31 расшифровка

Степень защиты IP31 означает:

3 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 2,5 мм;
1 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих вертикально.

Электрооборудование со степенью защиты IP31 может использоваться в обычных помещениях с осаждением частиц на вертикальных частях или на недоступных горизонтальных плоскостях и/или во влажных помещениях, в заданном вертикальном положении.

Примеры таких устройств: терморегуляторы систем «теплый пол», ящики с понижающим трансформаторным напряжением 220В, шкафы учета, электромеханические напольные шкафы и т.п.

IP32 расшифровка

Степень защиты IP32 означает:

3 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 2,5 мм;
2 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих под углом до 15 градусов.

Электрооборудование со степенью защиты IP32 может использоваться в сухих помещениях с осаждением частиц на вертикальных частях или на недоступных горизонтальных плоскостях, и/или во влажных помещениях, не строго в вертикальном положении.

Примеры таких устройств: ящики силовые, выключатели нагрузки, пластиковые защитные кожухи, защитные пластиковые корпуса для электрооборудования.

IP33 расшифровка

Степень защиты IP33 означает:

3 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 2,5 мм;
3 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих под углом до 60 градусов.

Электрооборудование со степенью защиты IP33 может использоваться в обычных помещениях с осаждением частиц на вертикальных частях или на недоступных горизонтальных плоскостях и/или в местах, подвергающихся попаданию дождя, но не струй снизу.

Примеры таких устройств: светодиодные ленты, некоторые потолочные светильники, сигнализаторы давления, распределительные приборы и т.п.

IP34 расшифровка

Степень защиты IP34 означает:

3 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 2,5 мм;
4 – оборудование имеет защиту от попадания внутрь оболочки брызг, падающих под любым углом.

Электрооборудование со степенью защиты IP34 может использоваться в обычных помещениях с осаждением частиц на вертикальных частях или на недоступных горизонтальных плоскостях и/или в местах, подвергающихся попаданию дождя и струй.

Примеры таких устройств: приборы фазировки, светодиодные модули, такие как панели заливного света, бытовые вытяжные вентиляторы, акустические системы и т.п.

IP40 расшифровка

Степень защиты IP40 означает:

4 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 1,0 мм;
0 – оборудование не имеет защиты от попадания влаги внутрь оболочки.

Электрооборудование со степенью защиты IP40 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях.

Примеры таких устройств: LED-светильники, устройства нормирования сигналов, настенные шкафы навесного монтажа, пластиковые корпуса измерительных приборов, сигнальные лампы, лазерные измерительные приборы.

IP41 расшифровка

Степень защиты IP41 означает:

4 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 1,0 мм;
1 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих вертикально.

Электрооборудование со степенью защиты IP41 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или во влажных помещениях, в заданном вертикальном положении.

Примеры таких устройств: LED-светильники, устройства нормирования сигналов, настенные шкафы навесного монтажа, пластиковые корпуса измерительных приборов, встраиваемые пластиковые боксы, монтажные коробки.

IP42 расшифровка

Степень защиты IP42 означает:

4 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 1,0 мм;
2 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих под углом до 15 градусов.

Электрооборудование со степенью защиты IP42 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или во влажных помещениях, не строго в вертикальном положении.

Примеры таких устройств: технический манометр, распределительные коробки открытой установки, настенные шкафы навесного монтажа, пластиковые корпуса измерительных приборов, встраиваемые пластиковые боксы, монтажные коробки.

IP43 расшифровка

Степень защиты IP43 означает:

4 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 1,0 мм;
3 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих под углом до 60 градусов.

Электрооборудование со степенью защиты IP43 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или в местах, подвергающихся попаданию дождя, но не струй снизу.

Примеры таких устройств: технические манометры, технические барометры, пожарные извещатели, пластиковые корпуса измерительных приборов, встраиваемые пластиковые боксы, монтажные коробки.

IP44 расшифровка

Степень защиты IP44 означает:

4 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 1,0 мм;
4 – оборудование имеет защиту от попадания внутрь оболочки брызг, падающих под любым углом.

Электрооборудование со степенью защиты IP44 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или в местах, подвергающихся попаданию дождя и струй.

Примеры таких устройств: технические манометры, технические барометры, пожарные извещатели, кабельные тестеры, фотореле, панельные вилки, пластиковые корпуса электроприборов, розеток, встраиваемые пластиковые боксы.

IP45 расшифровка

Степень защиты IP45 означает:

4 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 1,0 мм;
5 – оборудование имеет защиту от попадания внутрь оболочки струй, падающих под любым углом.

Электрооборудование со степенью защиты IP45 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или в местах, подвергающихся мойке струями воды средней мощности.

Примеры таких устройств: технические манометры, технические барометры, пожарные извещатели, UV-ловушки для насекомых, наборы для трассировки кабелей, панельные вилки, пластиковые корпуса электроприборов, розеток, встраиваемые пластиковые боксы.

IP50 расшифровка

Степень защиты IP50 означает:

5 – оборудование защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;
0 – оборудование не имеет защиты от попадания влаги внутрь оболочки.

Электрооборудование со степенью защиты IP50 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях. Нельзя допускать попадания влаги.

Примеры таких устройств: тумблеры, нажимные кнопки, светодиодные светильники, мультиметры, пластиковые защитные кожухи, защитные пластиковые корпуса для электрооборудования.

IP51 расшифровка

Степень защиты IP51 означает:

5 – оборудование защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;
1 – оборудование защищено от попадания внутрь оболочки капель конденсата, падающих вертикально.

Электрооборудование со степенью защиты IP51 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях и/или во влажных помещениях, в заданном вертикальном положении.

Примеры таких устройств: электросчетчики, цифровые индикаторы, поворотные камеры, приборы учета, пластиковые защитные кожухи, защитные пластиковые корпуса для электрооборудования.

IP52 расшифровка

Степень защиты IP52 означает:

5 – оборудование имеет частичную защиту от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;
2 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих под углом до 15 градусов.

Электрооборудование со степенью защиты IP52 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или во влажных помещениях, не строго в вертикальном положении.

Примеры таких устройств: пожарные извещатели, UV-ловушки для насекомых, защищенные мультиметры, тепловизоры, пластиковые корпуса электроприборов, розеток, встраиваемые пластиковые боксы, тестеры витой пары.

IP53 расшифровка

Степень защиты IP53 означает:

5 – оборудование имеет частичную защиту от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;
3 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих под углом до 60 градусов.

Электрооборудование со степенью защиты IP53 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или в местах, подвергающихся попаданию дождя, но не струй снизу.

Примеры таких устройств: технические манометры, защищенные мультиметры, тепловизоры, пластиковые корпуса электроприборов, розеток, встраиваемые пластиковые боксы, тестеры витой пары, светосигнальные светодиодные приборы.

IP54 расшифровка

Степень защиты IP54 означает:

5 – оборудование имеет частичную защиту от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;
4 – оборудование имеет защиту от попадания внутрь оболочки брызг, падающих под любым углом.

Электрооборудование со степенью защиты IP54 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или в местах, подвергающиеся попаданию дождя и струй.

Примеры таких устройств: технические манометры, защищенные мультиметры, лазерные нивелиры, ультразвуковые тепломеры, встраиваемые пластиковые боксы, тестеры витой пары.

IP55 расшифровка

Степень защиты IP55 означает:

5 – оборудование имеет частичную защиту от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;
5 – оборудование имеет защиту от попадания внутрь оболочки струй, падающих под любым углом.

Электрооборудование со степенью защиты IP55 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или в местах, подвергающиеся мойке струями воды средней мощности.

Примеры таких устройств: защищенные мультиметры, лазерные нивелиры, ультразвуковые тепломеры, защитные корпуса электроприборов, многофункциональные кабельные тестеры.

IP56 расшифровка

Степень защиты IP56 означает:

5 – оборудование имеет частичную защиту от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;
6 – оборудование имеет защиту от попадания внутрь оболочки динамического воздействия потоков воды.

Электрооборудование со степенью защиты IP56 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или в местах, подвергающихся энергичной мойке или штормам.

Примеры таких устройств: промышленные конвекторы, ультразвуковые тепломеры, защитные корпуса электроприборов, многофункциональные кабельные тестеры, водонепроницаемые выключатели.

IP57 расшифровка

Степень защиты IP57 означает:

5 – оборудование имеет частичную защиту от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;
7 – оборудование имеет защиту от попадания внутрь оболочки воды при погружении на определенную глубину и время.

Электрооборудование со степенью защиты IP56 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или во временно затопляемых местах или надолго оказывающихся под снегом.

Примеры таких устройств: защищенные мультиметры, ультразвуковые тепломеры, защитные корпуса электроприборов, многофункциональные кабельные тестеры, водонепроницаемые выключатели, радиостанции.

IP64 расшифровка

Степень защиты IP64 означает:

6 – оборудование полностью защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;
4 – оборудование имеет защиту от попадания внутрь оболочки брызг, падающих под любым углом.

Электрооборудование со степенью защиты IP64 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях, и/или в местах, куда попадают дождь и струи воды.

Примеры таких устройств: технические манометры, защищенные мультиметры, встраиваемые пластиковые боксы, тестеры витой пары, приборы управления доступом и охранной сигнализацией.

IP65 расшифровка

Степень защиты IP65 означает:

6 – оборудование полностью защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;
5 – оборудование имеет защиту от попадания внутрь оболочки струй, падающих под любым углом.

Электрооборудование со степенью защиты IP65 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях, и/или в местах, подвергающихся мойке струями воды средней мощности.

Примеры таких устройств: многофункциональные кабельные тестеры, приборы управления доступом и охранной сигнализацией, специализированные светильники, влагозащищенные кондуктометры.

IP66 расшифровка

Степень защиты IP66 означает:

6 – оборудование полностью защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;
6 – оборудование имеет защиту от динамического воздействия потоков воды.

Электрооборудование со степенью защиты IP66 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях, и/или в местах, подвергающихся энергичной мойке или штормам.

Примеры таких устройств: многофункциональные кабельные тестеры, специализированные видеорегистраторы, влагозащищенные кондуктометры, светодиодные приборы.

IP67 расшифровка

Степень защиты IP67 означает:

6 – оборудование полностью защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;
7 – оборудование имеет защиту от попадания внутрь оболочки воды при погружении на определенную глубину и время.

Электрооборудование со степенью защиты IP67 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях, и/или во временно затопляемых местах или надолго оказывающихся под снегом.

Примеры таких устройств: многофункциональные кабельные тестеры, влагозащищенные кондуктометры, светодиодные приборы, счетчики воды, оксиметры, пирометры.

IP68 расшифровка

Степень защиты IP68 означает:

6 – оборудование полностью защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;
8 – оборудование имеет защиту от попадания внутрь оболочки воды при неограниченном по времени погружении на определенную глубину.

Электрооборудование со степенью защиты IP68 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях, и/или при полном подводном погружении.

Примеры таких устройств: многофункциональные кабельные тестеры, влагозащищенные кондуктометры, светодиодные приборы, счетчики воды, водонепроницаемые пьезоэлектрические элементы, подводные камеры.


IP69 расшифровка

Степень защиты IP69 означает:

6 – оборудование полностью защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;
9 – оборудование имеет защиту от попадания внутрь оболочки воды при неограниченном по времени погружении на определенную глубину и струй воды высокой температуры.

Электрооборудование со степенью защиты IP69 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях, и/или при полном подводном погружении/в условиях высокотемпературной мойки водой высокого давления.

Примеры таких устройств: светодиодные приборы, счетчики воды, тепловизоры, подводные камеры.

Что такое рейтинг IP67 и IPxx? Что нужно знать производителям

IP67 — это спецификация, являющаяся частью международной рейтинговой системы защиты от проникновения, определяющая, насколько хорошо электрический корпус может противостоять проникновению пыли и влаги.


Созданная в конце 1990-х годов Международной электротехнической комиссией (МЭК) в соответствии со стандартом 60529, система оценки IP (IPxx) первоначально применялась к коммерческим, промышленным и военным деталям и оборудованию. Воздействие пыли и влаги, конечно же, может вызвать ряд проблем, включая коррозию, короткие замыкания и удары, внутреннюю конденсацию, проблемы с производительностью и сбои в работе.


С ростом популярности потребительских мобильных технологий и склонностью таких устройств к поломкам из-за попадания воды и пыли IP67 становится все более распространенным знаком одобрения для потребителей. Например, ведущие производители смартфонов регулярно хвастаются надежностью и устойчивостью своих устройств к воде, пыли и грязи.


Давайте подробнее обсудим эту спецификацию, что она влечет за собой и где она применяется.



Что такое класс защиты IP67?

Любое устройство со степенью защиты IP67, независимо от его назначения или рынка сбыта, устойчиво к воздействию пыли и выдерживает погружение в воду на глубину до 40 дюймов (или одного метра) на срок до 30 минут.


Электронные устройства и компоненты, которые в настоящее время обычно рассчитываются по стандартам IP67:

⦁ Автомобильные компоненты

⦁ Телефоны

⦁ Ноутбуки

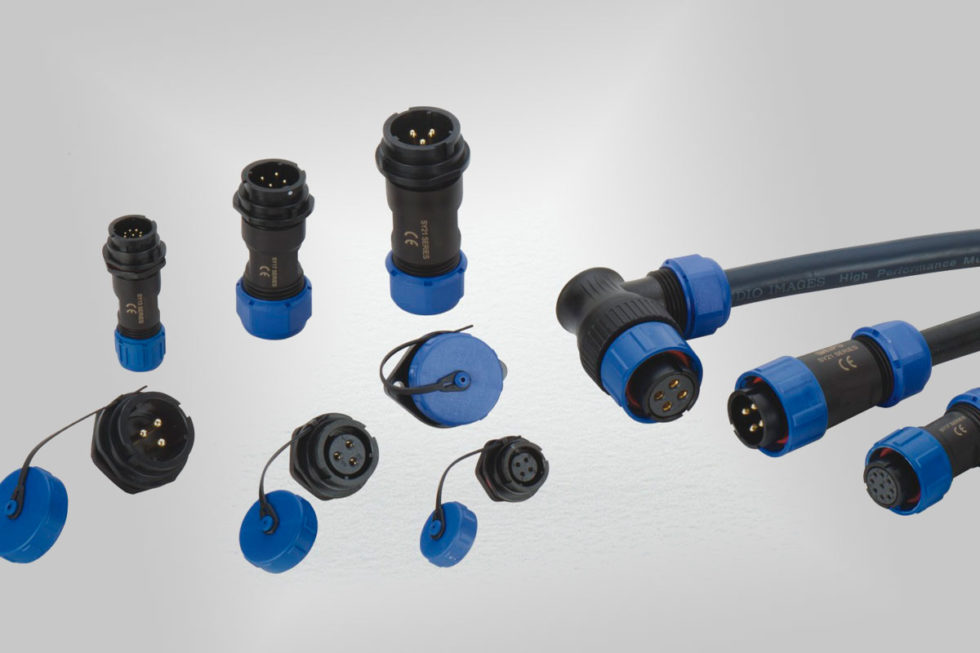

⦁ Адаптеры, кабели и разъемы

⦁ Gauges

⦁ DIVE и DOITER GEANTERS и DOITER GEANTERS и DOITER GENATORS и DOITER GENATORS и DOITOR DIVE и DOITER DISTER и DOITORS -GINATORS

⦁.

⦁ Динамики

⦁ Часы



Что означают рейтинги IPxx?

Хотя класс защиты IP67 является общепринятым для электроники, он не единственный в этой стандартизированной системе. Давайте разберем эти четыре цифры.


«IP» означает защиту от проникновения (или международную систему защиты). Первое последующее число представляет конкретную степень защиты от проникновения твердых частиц, таких как пыль, а второе число представляет конкретную степень защиты от проникновения жидкости.


Полная система рейтингов IPxx подробно описана в следующей таблице.





Тестирование на соответствие стандартам IP67 на производственной линии вашей производственной линии, если ваш продукт будет соответствовать стандартам IP67.

В этом случае качество продукции вашего бизнеса, стоимость гарантии и общая репутация зависят от вашей способности обеспечить надлежащую герметизацию компонентов от загрязнения или утечки.


Производители используют различные типы инструментов для тестирования и обеспечения соответствия IP67. Падение давления, утечка вакуума, утечка индикаторного газа и другие методы используются для проверки целостности уплотнения в контролируемых условиях.


Применяя правильный метод защиты от проникновения/проверки на утечку на производственной линии, вы можете определить:

⦁ Насколько хорошо ваш продукт работает и функционирует в соответствии со стандартами проникновения пыли, воды и других жидкостей

⦁ Проблемы с производительностью или качеством продукции

⦁ Способы сокращения брака/отходов

⦁ Методы повышения надежности продукции при одновременном снижении ответственности

⦁ Подтверждение контроля процесса с помощью результатов испытаний



 различные методы проверки герметичности устройств или герметичных компонентов со степенью защиты IP67 с использованием измеримых результатов для определения приемлемых узлов или отказов.


СВЯЖИТЕСЬ С НАМИ ДЛЯ ОБСУЖДЕНИЯ ИСПЫТАНИЙ НА УТЕЧКУ IP67/IPxx

Поделитесь этим на:

Рейтинг IP Значения | IP69K, IP67, IP65, как выбрать?

  1. Степень защиты IP

    указана таким образом, чтобы покупатели могли быть уверены в использовании электрического изделия в конкретных условиях и приложениях. В отличие от расплывчатых маркетинговых выражений, таких как «водонепроницаемость» и «пылеустойчивость», которые четко не определяют, насколько предмет может сопротивляться влаге и грязи, рейтинг IP предназначен для предоставления гораздо более конкретного объяснения степени защиты предмета. Список рейтингов IP длинный, и его может быть сложно запомнить, поэтому следуйте нашему руководству, чтобы понять, что означает каждый рейтинг IP и что важнее всего для вашего приложения.



 Перейти к разделу:

Объяснение рейтингов IP  | Первая цифра | Вторая цифра  | Приложения  | Общие рейтинги IP  | Справочная таблица рейтингов IP  | Сводка и ресурсы





Что такое IP-рейтинги?

Международная электротехническая комиссия, или IEC, разработала рейтинги защиты от проникновения или IP-рейтинги для оценки сопротивления объекта проникновению посторонних тел и влаги. Рейтинги IP помогают пользователям узнать, насколько электрический элемент защищен от пыли, воды и других инородных тел, вызывающих износ или сбои в работе устройства,

Степень защиты IP широко используется в большинстве отраслей промышленности и особенно важна для компаний, работающих в суровых условиях с высоким уровнем пыли и мусора, или в таких областях, как пищевая промышленность, производство напитков, упаковка и другие отрасли.



Как продукты получают рейтинг IP?

Чтобы получить рейтинг IP, компания должна пройти испытания на защиту от проникновения, проводимые независимой сертифицированной стороной. Сначала компания определяет, какой рейтинг IP она хочет получить для конкретного продукта, а затем независимая сторона проводит серию тестов, чтобы присвоить надлежащий рейтинг IP. Сторона, проводящая тестирование, взимает плату за свои услуги, и во многих случаях стоимость в конечном итоге передается потребителям вместе с окончательной ценой продукта. Хотя потребители могут платить больше авансом, они обычно выигрывают от долгосрочной экономии, избегая частых ремонтов и замены продуктов.



Как интерпретировать рейтинги IP


Классы IP состоят из букв «IP», за которыми следует двузначный код (например, IP67). Каждая цифра кода представляет диапазон защиты элемента. Первая цифра обозначает защиту от попадания инородных тел, вторая цифра обозначает влажность. Как правило, чем выше число, тем выше защита.



Первая цифра: защита от твердых предметов

Первая цифра степени защиты IP определяет степень защиты предмета от твердых предметов. Сюда входят инструменты или пальцы, которые могут представлять опасность при контакте с проводниками или движущимися частями, а также переносимые по воздуху грязь и пыль, которые могут повредить схемы.

Уровень Предел проникновения Действует против
0 Нет защиты от прикосновения и проникновения предметов
1 >50 мм Любая большая поверхность тела, например, тыльная сторона ладони, но без защиты от преднамеренного контакта с частью тела.
2 >12,55 мм Пальцы или подобные предметы.
3 >2,5 мм Инструменты, толстая проволока и т. д.
4 >1 мм Большинство проводов, тонкие винты, большие муравьи и т. д.
5 Защита от пыли Попадание пыли полностью не предотвращается, но ее количество не должно мешать нормальной работе оборудования.
6 Пыленепроницаемый Отсутствие проникновения пыли, полная защита от прикосновения (пылезащищенность). Необходимо применять вакуум. Продолжительность теста до 8 часов в зависимости от расхода воздуха.





Вторая цифра: защита от жидкостей и влаги

Вторая цифра степени защиты IP определяет степень защиты оборудования от различных форм влаги (капли, брызги, погружение и т. д.).



Уровень Предел проникновения Действует против
0 Без защиты от жидкостей/влаги
1 Капающая вода Капающая вода (вертикально падающие капли) не должна оказывать вредного воздействия на объект, если он установлен в вертикальном положении на поворотном столе и вращается со скоростью 1 об/мин.
2 Капание воды при наклоне на 15° Вертикально капающая вода не должна оказывать вредного воздействия, когда объект наклонен под углом 15° от его нормального положения.
3 Распыление воды Вода, падающая в виде брызг под любым углом до 60° от вертикали, не должна оказывать вредного воздействия при использовании: a) качающегося приспособления или b) распылительной насадки с уравновешенным экраном.
4 Брызги воды Брызги воды на предмет с любого направления не должны оказывать вредного воздействия при использовании либо: a) колеблющегося приспособления, либо b) распылительной насадки без экрана.
5 Водяные форсунки Вода, выбрасываемая соплом (6,3 мм) на предмет с любого направления, не должна оказывать вредного воздействия.
6 Мощные струи воды

Вода, направленная мощными струями (сопло 12,5 мм) на предмет с любого направления, не должна оказывать вредного воздействия.

Мощные водометы с повышенным напором Вода, направляемая мощными струями (сопло 6,3 мм) на предмет с любого направления под повышенным давлением, не должна оказывать вредного воздействия.
7 Погружение на глубину 1 м и более Попадание воды во вредном количестве должно быть исключено при погружении объекта в воду при определенных условиях давления и времени (до 1 м погружения).
8

Погружение на глубину 1 м и более

Оборудование подходит для длительного погружения в воду в условиях, которые должны быть указаны производителем. Однако для некоторых типов оборудования это может означать, что вода может проникать, но только таким образом, чтобы не оказывать вредного воздействия.
Мощные высокотемпературные струи воды Защита от распыления под высоким давлением и при высокой температуре с близкого расстояния.






Дополнительные письма


Иногда к рейтингу IP добавляются дополнительные буквы для предоставления дополнительной информации, связанной с защитой устройства:

Письмо Значение
Ф Маслостойкий
Н Устройство высокого напряжения
М Устройство движется во время испытания водой
С Устройство стоит на месте во время испытания водой
Ш Погодные условия







Для каких приложений требуется более высокий рейтинг IP?

Пыльная среда


В некоторых средах упаковки таких продуктов, как закуски или кофе, образуются твердые частицы, которые наносят ущерб оборудованию. Пыль легко проникает в неплотно закрытые корпуса, поэтому для такого типа среды следует учитывать степень защиты IP не ниже 5–6. Гидроизоляция не так важна, поэтому класс защиты от проникновения жидкости не обязательно должен быть таким высоким.



Влажная среда



Защита от жидкостей, таких как вода и чистящие растворы, имеет жизненно важное значение во многих областях упаковки пищевых продуктов. Упаковочные машины для таких продуктов, как сыр, мясо или конфеты, необходимо регулярно чистить, а открытые компоненты должны быть рассчитаны на то, чтобы выдерживать строгий процесс промывки компании. Таким образом, для этих применений следует рассматривать степень защиты жидкости от 5 до 8 или даже 9K для жестких процедур промывки. Твердый рейтинг IP во многих случаях не обязательно должен быть таким высоким.



Пыльная и влажная среда



Некоторые упаковочные среды являются пыльными и требуют жестких процедур промывки. В этих обстоятельствах следует учитывать общий рейтинг IP не менее 55–68 — возможно, 69K для более жестких процедур очистки паром. Это касается сред, требующих защиты от пыли и водяных струй, вплоть до сред, требующих полной защиты от пыли и погружения в воду.



Нужен хороший компонент с классом защиты IP? Проверьте наши лучшие выборы здесь.




Общие рейтинги IP

Что такое IP69K?


Это самое лучшее, когда дело доходит до рейтинга IP, так как это наивысшее значение, которое может получить предмет. Рейтинг IP69K был добавлен IEC для приложений, которые требуют, чтобы устройства регулярно подвергались промывке под высоким давлением и/или при высокой температуре. Раньше самым высоким рейтингом был IP68, что иногда оказывалось недостаточным для агрессивных стирок. По этой причине ISO создала специальный рейтинг для тестирования наиболее интенсивных форм очистки, и с тех пор Кодекс рейтингов IP принял эту степень защиты и обозначил ее как IP69. K.

IP69K обеспечивает максимальную защиту от проникновения пыли и воды. Чтобы получить этот рейтинг, изделие должно пройти тщательные испытания, в том числе:

— Распыление с близкого расстояния: 10-15 см
— Очень горячая вода: 80°C/176°F
— Высокое давление: 1160-1450 psi
— Вращение поворотного стола: 5 об/мин

Только если устройство проходит все пункты этого теста, оно может считаться IP69K и уверенно использоваться в суровых условиях с высоким давлением и очисткой паром.



Что такое IP67?


Степень защиты IP67 означает, что устройство на 100 % защищено от твердых предметов, таких как пыль и песок, и было протестировано на работоспособность в течение не менее 30 минут при погружении на глубину от 15 см до 1 м. Этот рейтинг обычно встречается на рынке связи.



Что такое IP65?


Изделие со степенью защиты IP65 защищено от разнонаправленных струй воды низкого давления. Чтобы пройти необходимые испытания, предмет должен быть в состоянии противостоять воде, выбрасываемой из 0,25-дюймового сопла, в течение как минимум пятнадцати минут, при этом источник воды должен быть расположен в трех ярдах от предмета. Давление воды также должно быть 30 кПа при расходе воды 3,3 галлона в минуту.



Что делать, если в рейтинге IP есть X?

Иногда номер степени защиты IP заменяется на X. Это означает, что корпус не соответствует этой спецификации. В большинстве случаев было бы безопаснее заменить X на ноль, при условии, что он не имеет класса защиты от проникновения. Хотя это предположение может быть неверным, лучше перестраховаться, чем потом сожалеть.

«IPX5», например, означает отсутствие определенной защиты от твердых предметов, но защиту от водяных струй низкого давления. При этом «IP5X» означает частичную защиту от пыли, но не номинальную защиту от влаги.



Таблица рейтингов IP для быстрого ознакомления

Ниже приведена таблица всех рейтингов IP и их определений, организованная в виде простого справочного руководства.

IP-номер Первая цифра — твердые вещества Вторая цифра — жидкости
IP00

Без защиты от твердых частиц.

Не защищен от жидкостей.

IP01

Без защиты от твердых частиц.

Защита от конденсата.

IP02

Без защиты от твердых частиц.

Защита от водяных брызг под углом менее 15 градусов от вертикали.

IP03

Без защиты от твердых частиц.

Защита от водяных брызг под углом менее 60 градусов от вертикали.

IP04

Без защиты от твердых частиц.

Защита от водяных брызг с любого направления.

Без защиты от твердых частиц.

Защита от струй воды низкого давления с любого направления.

IP06

Без защиты от твердых частиц.

Защита от струй воды под высоким давлением с любого направления.

IP07

Без защиты от твердых частиц.

Защита от погружения на глубину от 15 сантиметров до 1 метра.

IP08

Без защиты от твердых частиц.

Защита от длительного погружения до определенного давления.

Защита от прикосновения руками более 50 мм.

Не защищен от жидкостей.

Защита от прикосновения руками более 50 мм.

Защита от конденсата.

Защита от прикосновения руками более 50 мм.

Защита от водяных брызг под углом менее 15 градусов от вертикали.

Защита от прикосновения руками более 50 мм.

Защита от водяных брызг под углом менее 60 градусов от вертикали.

Защита от прикосновения руками более 50 мм.

Защита от водяных брызг с любого направления.

Защита от прикосновения руками более 50 мм.

Защита от струй воды низкого давления с любого направления.

Защита от прикосновения руками более 50 мм.

Защита от погружения на глубину от 15 сантиметров до 1 метра.

Защита от прикосновения руками более 50 мм.

Защита от длительного погружения до определенного давления.

Защита от прикосновения пальцами и предметами размером более 12 миллиметров.

Не защищен от жидкостей.

Защита от прикосновения пальцами и предметами размером более 12 миллиметров.

Защита от конденсата.

Защита от прикосновения пальцами и предметами размером более 12 миллиметров.

Защита от водяных брызг под углом менее 15 градусов от вертикали.

Защита от прикосновения пальцами и предметами размером более 12 миллиметров.

Защита от водяных брызг под углом менее 60 градусов от вертикали.

Защита от прикосновения пальцами и предметами размером более 12 миллиметров.

Защита от водяных брызг с любого направления.



Защита от прикосновения пальцами и предметами размером более 12 миллиметров.

Защита от струй воды низкого давления с любого направления.

Защита от прикосновения пальцами и предметами размером более 12 миллиметров.

Защита от водяных струй высокого давления с любого направления.

Защита от прикосновения пальцами и предметами размером более 12 миллиметров.

Защита от погружения на глубину от 15 сантиметров до 1 метра.

Защита от прикосновения пальцами и предметами размером более 12 миллиметров.

Защита от длительного погружения до определенного давления.

Защита от инструментов и проводов диаметром более 2,5 мм.

Не защищен от жидкостей.

Защита от инструментов и проводов диаметром более 2,5 мм.

Защита от конденсата.

Защита от инструментов и проводов диаметром более 2,5 мм.

Защита от водяных брызг под углом менее 15 градусов от вертикали.

Защита от инструментов и проводов диаметром более 2,5 мм.

Защита от водяных брызг под углом менее 60 градусов от вертикали.

Защита от инструментов и проводов диаметром более 2,5 мм.

Защита от водяных брызг с любого направления.

Защита от инструментов и проводов диаметром более 2,5 мм.

Защищен от струй воды низкого давления с любого направления.

Защита от инструментов и проводов диаметром более 2,5 мм.

Защита от водяных струй высокого давления с любого направления.



Защита от инструментов и проводов диаметром более 2,5 мм.

Защита от погружения на глубину от 15 сантиметров до 1 метра.



Защита от инструментов и проводов диаметром более 2,5 мм.

Защита от длительного погружения до определенного давления.



Защита от инструментов и небольших проводов более 1 миллиметра.

Не защищен от жидкостей.

Защита от инструментов и небольших проводов более 1 миллиметра.

Защита от конденсата.

Защита от инструментов и небольших проводов более 1 миллиметра.

Защита от водяных брызг под углом менее 15 градусов от вертикали.

Защита от инструментов и небольших проводов более 1 миллиметра.

Защита от водяных брызг под углом менее 60 градусов от вертикали.

Защита от инструментов и небольших проводов более 1 миллиметра.

Защита от водяных брызг с любого направления.

Защита от инструментов и небольших проводов более 1 миллиметра.

Защита от струй воды низкого давления с любого направления.

Защита от инструментов и небольших проводов более 1 миллиметра.

Защита от водяных струй высокого давления с любого направления.

Защита от инструментов и небольших проводов более 1 миллиметра.

Защита от погружения на глубину от 15 сантиметров до 1 метра.

Защита от инструментов и небольших проводов более 1 миллиметра.

Защита от длительного погружения до определенного давления.

Защита от ограниченного проникновения пыли.

Не защищен от жидкостей.

Защита от ограниченного проникновения пыли.

Защита от конденсата.

Защита от ограниченного проникновения пыли.

Защита от водяных брызг под углом менее 15 градусов от вертикали.

Защита от ограниченного проникновения пыли.

Защита от водяных брызг под углом менее 60 градусов от вертикали.

Защита от ограниченного проникновения пыли.

Защита от водяных брызг с любого направления.

Защита от ограниченного проникновения пыли.

Защита от струй воды низкого давления с любого направления.

Защита от ограниченного проникновения пыли.

Защита от водяных струй высокого давления с любого направления.

Защита от ограниченного проникновения пыли.

Защита от погружения на глубину от 15 сантиметров до 1 метра.

Защита от ограниченного проникновения пыли.

Защита от длительного погружения до определенного давления.

Защищен от полного проникновения пыли.

Не защищен от жидкостей.

Защищен от полного проникновения пыли.

Защита от конденсата.

Защищен от полного проникновения пыли.

Защита от водяных брызг под углом менее 15 градусов от вертикали.

Защищен от полного проникновения пыли.

Защита от водяных брызг под углом менее 60 градусов от вертикали.

Защищен от полного проникновения пыли.

Защита от водяных брызг с любого направления.

Защищен от полного проникновения пыли.

Защита от струй воды низкого давления с любого направления.

Защищен от полного проникновения пыли.

Защита от водяных струй высокого давления с любого направления.

Защищен от полного проникновения пыли.

Защита от погружения на глубину от 15 сантиметров до 1 метра.

Защищен от полного проникновения пыли.

Защита от длительного погружения до определенного давления.

Защищен от полного проникновения пыли.

Защита от пароструйной очистки.





Резюме

Итак, я надеюсь, что эта статья демистифицирует рейтинги IP, их значение, конфигурацию и когда они действительно важны для вашего приложения. Если вам нужна помощь в выборе продуктов с классом защиты IP для вашего приложения, не стесняйтесь обращаться к нам, и мы поможем найти лучшее решение.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
