Интерфейс DisplayPort — характеристики и отличия

Отредактировано: 25.02.2022

DisplayPort — это универсальный стандарт подключения, стандартизированный VESA (Ассоциация стандартов видеоэлектроники), цифровой интерфейс для передачи видео- и аудиосигналов. В отличие от HDMI, который в основном используется в телевизорах и мультимедийных устройствах, таких как проекторы, игровые приставки и DVD-плееры, он в основном используется в информационных технологиях, то есть в ПК, ноутбуках, планшетах и мониторах.

История версий DisplayPort

Версия 1.0

В мае 2006 года спецификация стандарта была впервые опубликована VESA.

Версия 1.1

В апреле 2007 года исправлена первая финальная версия. DP 1.1 позволяет передавать данные с двумя разными скоростями передачи данных (HBR и RBR: высокая скорость передачи данных и пониженная скорость передачи данных). Максимальная скорость передачи по всем линиям с кабелем длиной до двух метров составляет 8,64 Гбит/с, что достаточно для HDTV и больших мониторов.

Шифрование с помощью HDCP 1.3 (защита широкополосного цифрового содержимого) и DPCP (защита содержимого DisplayPort) обеспечивает защиту от копирования. В этой версии также представлен двухрежимный вариант. Первые устройства с DisplayPort появятся на рынке в начале 2008 года.

Версия 1.2

В декабре 2009 года вышла версия DP 1.2. Существенным изменением является увеличение скорости передачи данных до максимальных 17,28 Гбит/с при использовании четырех полос. Впервые поддерживается разрешение UHD-1 (4K Ultra HD) и MST (многопотоковая передача). Теперь можно передавать несколько независимых видеопотоков и подключать несколько мониторов по принципу гирляндной цепи — через одно соединение.

Версия 1.3

В версии, подтвержденной в сентябре 2014 года, снова увеличена скорость передачи данных на полосу, теперь общая скорость передачи может достигать 25,92 Гбит/с. Теперь также можно управлять несколькими дисплеями UHD-1 (4K Ultra HD с разрешением 3840 × 2160 пикселей) или WQXGA через MST.

Поддержка мониторов UHD-2 (8K с разрешением 7680 x 4320 пикселей) обеспечивается за счет интеграции цветного сканирования 4:2:0. Двухрежимный режим (DP++), впервые представленный в 2007 году, был изменен таким образом, что он подходит для адаптеров HDMI и DVI с разрешением 4K Ultra HD (HDMI™ 2.0) и защитой от копирования в соответствии с HDCP 2.2.

Версия 1.4

В марте 2016 года вышла версия, не имеющая повышенной скорости передачи данных, но некоторые функции которой были доработаны. Display Stream Compression 1.2 (DSC) предлагает в три раза большую степень сжатия, чем поток, без визуальных потерь: это означает, что средний зритель в обычных условиях не должен видеть никакой разницы между сжатым и несжатым изображением или видео.

DSC позволяет воспроизводить UHD-2 (8K с 7680 x 4320 пикселей) и HDR, а также UHD-1 (4K с 3840 x 2160 пикселей) и HDR. Разумеется, на мониторах, не поддерживающих DSC, могут отображаться только соответствующие разрешения. Два других улучшения в DP 1. 4 — это прямая коррекция ошибок, уменьшающая ошибки передачи, и расширение аудиоканалов до 32.

Версия 2.0

DisplayPort 2.0 предлагает более широкую полосу пропускания и поддерживает более высокое разрешение до 16K (15360 × 8460) при частоте 60 Гц.В качестве альтернативы, благодаря высокой пропускной способности, несколько дисплеев с высоким разрешением могут быть соединены последовательно одним кабелем, например, два экрана 8K с 120 Гц или три экрана 4K.

Система передачи данных

Технически DisplayPort имеет одно основное соединение, main link, которое состоит из четырех дорожек. Передача данных осуществляется в одном направлении и осуществляется пакетами, что делает его первым видеоинтерфейсом с таким принципом.

Потому что по сравнению с DVI или HDMI, где данные передаются непрерывно, DisplayPort использует пакеты данных с фиксированной скоростью, что сравнимо с принципом передачи Ethernet, PCI Express или USB.

DisplayPort и USB Type-C

Мобильные устройства, такие как смартфоны, ноутбуки или планшеты, все чаще оснащаются разъемом USB Type-C. Технологии DisplayPort и USB Type-C предназначены для совершенно разных целей. Однако при разработке интерфейса USB Type-C большое значение придавалось интеллектуальной функции, позволяющей также передавать сигналы DisplayPort. Поэтому был интегрирован альтернативный режим.

Так называемый альтернативный режим также стандартизирован VESA. Устройства, поддерживающие этот режим, также могут передавать сигналы DisplayPort через порт Type-C. Например, ноутбук с поддержкой такого режима, можно подключить к монитору DisplayPort. В этом случае методом выбора будет переходник с разъемом USB Type-C на разъем DisplayPort.

Что такое МСТ?

Начиная с версии 1.2 (декабрь 2009 г.), к однопоточному транспортному режиму (SST) добавляется второй тип передачи — многопоточный транспортный режим (MST). Теперь через одно соединение можно использовать несколько мониторов. Одна из возможностей состоит в том, что мониторы поддерживают последовательное подключение. В качестве альтернативы можно использовать концентратор DisplayPort MST, при котором количество подключенных мониторов ограничивается скоростью передачи данных интерфейса DP.

Если стоит выбор, где купить кабели DisplayPort, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

---

Рекомендуемые статьи

Электроустановочные изделия

26

May

2016

 Краткое содержание:

1. Кабель-каналы
2. Классификация электроустановочных изделий

В статье вы узнаете о электроустановочных изделиях, кабель-каналах и классификации данных изделий.

Открыть

Что такое термоусадочные трубки?

14

May

2021

Термоусадочные трубки являются важным защитным и организационным продуктом, используемым в различных электрических сетях и сетях передачи данных. Давайте рассмотрим, что это такое и для чего используется?

Открыть

Чем отличаются категории витой пары

08

September

2020

Категория кабеля витая пара — этот параметр сообщает вам, насколько быстро и на какое расстояние вы можете отправлять данные через свою локальную сеть.

Открыть

Поздравляем с Международным женским днем!

05

March

2021

Примите поздравление с Международным женским днем!

Открыть

Тестирование кабеля — как выбрать правильный инструмент

07

May

2020

Для тестирования сетевого кабеля существует три вида инструментов, которые разработаны с определенным набором функций в зависимости от конкретной задачи. Они могут варьироваться в зависимости от цены, производительности и области применения, но часто функции тестеров частично совпадают и зависят от задач, которую выполняет инструмент тестирования.

Открыть

Как происходит сварка оптического волокна?

14

April

2023

Сварка оптического кабеля — это важный процесс, который позволяет соединять оптические волокна между собой, обеспечивая качественную передачу данных.

Открыть

Рекомендуемые товары

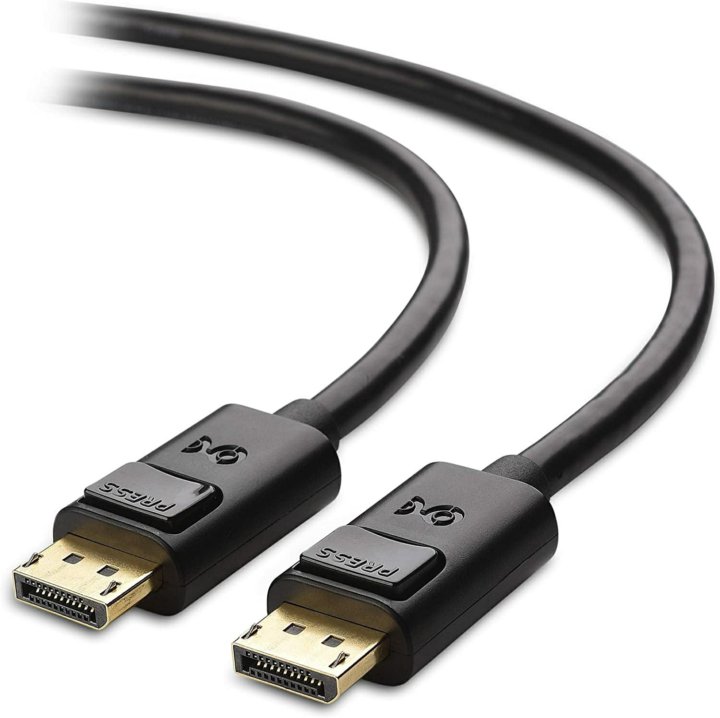

Кабель DisplayPort Cablexpert CC-DP2-6, v1.2, 1.8м, 20M/20M, черный, экран, пакет

Кабель DisplayPort Cablexpert CC-DP2-6, v1.2, 1.8м, 20M/20M, черный, экран, пакет

Артикул: CC-DP2-6

Цена: 528,73 ₽

От 25 000 ₽ 489,56 ₽

От 100 000 ₽ 450,40 ₽

Кабель DisplayPort Cablexpert CC-DP2-7.5M, v1.2, 7,5м, 20M/20M, черный, экран, пакет

Кабель DisplayPort Cablexpert CC-DP2-7.5M, v1.2, 7,5м, 20M/20M, черный, экран, пакет

Артикул: CC-DP2-7. 5M

Цена: 1 250,09 ₽

От 25 000 ₽ 1 157,49 ₽

От 100 000 ₽ 1 064,89 ₽

Кабель DisplayPort Cablexpert CC-DP3-2M, v1.3, 2м, 20M/20M, черный, экран, пакет

Кабель DisplayPort Cablexpert CC-DP3-2M, v1.3, 2м, 20M/20M, черный, экран, пакет

Артикул: CC-DP3-2M

Цена: 791,98 ₽

От 25 000 ₽ 733,31 ₽

От 100 000 ₽ 674,65 ₽

DisplayPort | это… Что такое DisplayPort?

Разъём Mini DisplayPort

Разъём DisplayPort

DisplayPort — стандарт сигнального интерфейса для цифровых дисплеев. Принят VESA (Video Electronics Standard Association) в мае 2006, версия 1.1 принята 2 апреля 2007, а версия 1.2 принята 7 января 2010. DisplayPort предполагается к использованию в качестве наиболее современного интерфейса соединения аудио и видеоаппаратуры, в первую очередь для соединения компьютера с дисплеем, или компьютера и систем домашнего кинотеатра.

Содержание 1 Технические характеристики 2 Производство 3 Различия между DisplayPort и HDMI 4 Фото 5 См. также 6 Примечания 7 Ссылки

Технические характеристики

DisplayPort поддерживает HDCP версии 1.3 и имеет пропускную способность вдвое большую, чем Dual-Link DVI, низкое напряжение питания и низкие посторонние наводки. Размеры разъёма Mini DisplayPort в 10 раз меньше, чем у стандартного разъёма DVI^[1].

Технология, реализованная в DisplayPort, позволяет передавать одновременно как графические, так и аудио сигналы. Основное отличие от HDMI — более широкий канал для передачи данных (10,8 Гбит/с вместо 10,2 Гбит/с). Максимальная длина кабеля DisplayPort составляет 15 метров^[2]. Вместо HDCP, защиты от копирования HDMI, будет реализована технология DPCP (англ. DisplayPort Content Protection), основанная на 128-битном AES шифровании.

DisplayPort 1.2 имеет максимальную скорость передачи данных 21,6 Гбит/с на расстоянии до 3 метров, что больше, чем HDMI Type B (2×10,2 Гбит/c). Также поддерживает несколько независимых потоков, пропускная способность вспомогательного канала в стандарте увеличена с 1 до 720 Мбит/с.

Таким образом, через интерфейс DisplayPort 1.2 можно подключить до двух мониторов, воспроизводящих картинку размером 2560 х 1600 точек с частотой 60 Гц, либо до четырёх мониторов с разрешением 1920 х 1200 точек. При использовании одиночного монитора поддерживаемое разрешение возрастает до 3840 х 2400 точек с частотой 60 Гц, монитор с поддержкой частоты обновления 120 Гц поддерживается при разрешениях до 2560 х 1600 точек. Это позволяет стандарту DisplayPort 1.2 работать с технологиями построения стереоскопического изображения^[3].

Производство

Первые компьютеры и мониторы с поддержкой DisplayPort поступили в продажу уже в 2008 году.

До лета 2011 года DisplayPort (с уменьшенными в размере разъёмами Mini DisplayPort) являлся стандартом для новых продуктов семейства Apple Macintosh. Мониторы Apple последнего поколения (Apple LED Cinema Display) поддерживали исключительно вход DisplayPort. Компьютеры MacBook, MacBook Pro, MacBook Air имели выход DisplayPort, к которому через специальный адаптер может также подключаться монитор DVI или VGA. Компьютеры Mac mini имели выходы DisplayPort и DVI (Модели, начиная с 2010 года, имели выходы HDMI и MiniDisplayPort). К настоящему времени Mini DisplayPort заменен на аналогичный по внешнему виду разъем Thunderbolt, который является обратно совместимым с ним, однако предлагает гораздо большие возможности для использования.

DisplayPort поддерживают такие известные производители как Acer, AMD, ASUS, Apple, Analogix, ASRock, Dell, Fujitsu, Genesis Microchip, Hewlett-Packard, Hosiden Corporation, Intel, Integrated Device Technology, Lenovo, Luxtera, Molex, NEC, Nvidia, NXP Semiconductors, Palit, Parade Technologies, Philips, Quantum Data, Samsung, Texas Instruments и Tyco Electronics.

Различия между DisplayPort и HDMI

• DisplayPort не предполагает какие-либо выплаты^[4], в то время как производители устройств с HDMI оплачивают минимум 4 цента за каждое устройство (15 центов, если не указан логотип HDMI на продукте и в рекламных материалах) ^[5].

Фото

Фотография разъёмов

См. также

• HDMI
• DVI
• Thunderbolt

Примечания

1. ↑ DisplayPort: What you need to know
2. ↑ FAQ по DisplayPort
3. ↑ VESA одобряет стандарт DisplayPort 1.2
4. ↑ DisplayPort Technical Overview
5. ↑ Соглашение об использовании HDMI, HDMI.org. Проверено 7 февраля 2010.

Ссылки

• Официальный сайт www.displayport.org
• DisplayPort вместо HDMI
• VESA выпустила новые рекомендации по совместимости DisplayPort
• Техническое описание DisplayPort

Что такое DisplayPort? Объяснение видеоразъема

Если вы собирались купить новый монитор, то, возможно, вам встречался термин DisplayPort, но что это за технология?

Когда вы покупаете новое оборудование, бывает сложно понять, на что обращать внимание, поэтому мы здесь, чтобы помочь.

Читайте дальше, чтобы узнать все, что вам нужно знать о технологии DisplayPort, в том числе о том, как она работает и для чего ее можно использовать.

Что такое DisplayPort?

DisplayPort — это видеоинтерфейс, позволяющий подключать цифровые дисплеи, особенно компьютерные мониторы. Эта технология была разработана в 2006 году Ассоциацией стандартов видеоэлектроники, или VESA, с целью заменить старые стандарты VGA (массив видеографики) и DVI (цифровой видеоинтерфейс).

Так же, как и HDMI, DisplayPort может передавать видео- и аудиоданные по отдельности или одновременно. Эти порты бывают двух форм-факторов, первый из которых имеет 20 контактов на Г-образном разъеме. Второй, Mini DisplayPort, дебютировал на устройствах Apple и менее распространен, чем оригинальный, более крупный вариант, но по-прежнему имеет ту же функцию вывода на дисплей.

Каковы преимущества DisplayPort?

DisplayPort имеет ряд заметных преимуществ по сравнению с другими видеостандартами. Во-первых, это открытый и бесплатный стандарт, а это значит, что любой может реализовать его на своем оборудовании. Он также позволяет пользователям передавать видеоданные со скоростью до 17,28 Гбит/с и обеспечивает потоковую передачу видео до 4K с частотой 120 Гц всего по одному кабелю, что идеально подходит для геймеров.

Когда DisplayPort сочетается с разъемом USB-C, он может заряжать, подключать и передавать данные на устройства с одним портом, такие как мобильные телефоны. Кроме того, с помощью технологии VESA DSC (Display Stream Compression) пользователи смогут подключаться к будущим дисплеям с разрешением 8K.

В конечном счете, DisplayPort предлагает невероятную скорость передачи видеоданных всего по одному кабелю, а с изобретением кабеля DisplayPort — USB-C интегрируется больше платформ, а это означает, что в будущем пользователи смогут подключать и стыковать больше устройств. .

Он идеально подходит для геймеров, поскольку по одному кабелю можно передать большой объем данных, но его также можно легко использовать в офисных и рабочих средах благодаря тому, что он интегрирован и распространен на больших внешних мониторах.

Какие устройства поддерживают DisplayPort?

DisplayPort — это распространенный интерфейс, который входит в состав различных устройств, включая ноутбуки, внешние мониторы, проекторы и игровые консоли.

Кроме того, видеокарты также могут поставляться с технологией DisplayPort, поэтому геймеры могут использовать преимущества надежной и мощной передачи видео и аудио. Серия Nvidia RTX 4000 следующего поколения поставляется с разъемами DisplayPort 1.4, а последняя серия AMD Radeon 7000 поставляется с поддержкой DisplayPort 2.1, что позволяет передавать видео с разрешением до 8K при частоте 165 Гц.
