2. Блок питания или корпус с блоком питания?

Если вы собираете профессиональный или мощный игровой компьютер, то блок питания рекомендуется выбирать отдельно. Если речь идет об офисном или обычном домашнем компьютере, то можно сэкономить и приобрести хороший корпус в комплекте с блоком питания, о чем речь пойдет в следующей статье.

3. Чем отличается хороший блок питания от плохого

Самые дешевые блоки питания (20-30$) по определению не могут быть хорошими, так как производители в этом случае экономят на всем чем только можно. Такие блоки питания имеют плохие радиаторы и много не распаянных элементов и перемычек на плате.

На этих местах должны быть конденсаторы и дроссели, предназначенные для сглаживания пульсаций напряжения. Именно из-за этих пульсаций происходит преждевременный выход их строя материнской платы, видеокарты, жесткого диска и других компонентов компьютера. Кроме того, такие блоки питания часто имеют маленькие радиаторы, из-за которых происходит перегрев и выход из строя самого блока питания.

Качественный блок питания имеет минимум не распаянных элементов и радиаторы большего размера, что можно заметить по плотности монтажа.

4. Производители блоков питания

Одни из лучших блоков питания производит компания SeaSonic, но они и самые дорогие.

Хорошим качеством зарекомендовали себя блоки питания популярных брендов Thermaltake, Cooler Master, Chieftec. Брак среди них бывает редко.

Не так давно расширили ассортимент блоков питания хорошо известные бренды для энтузиастов Corsair и Zalman. Но самые бюджетные их модели имеют довольно слабую начинку.

Одними из лучших по соотношению цена/качество являются блоки питания AeroCool. В плотную к ним подбирается хорошо зарекомендовавший себя производитель кулеров DeepCool. Если вы не хотите переплачивать за дорогой бренд, но при этом получить качественный блок питания, обратите внимание на эти торговые марки.

Компания FSP производит блоки питания под разными брендами. Но дешевые БП под их собственной торговой маркой я бы не рекомендовал, они часто имеют короткие провода и мало разъемов. Топовые блоки питания FSP неплохи, но при этом стоят уже не дешевле именитых брендов.

Из тех брендов, которые известны в более узких кругах, можно отметить очень качественные и дорогие be quiet!, мощные и надежные Enermax, Fractal Design, чуть более дешевые, но качественные Cougar и хорошие, но недорогие HIPER как бюджетный вариант.

5. Мощность блока питания

Мощность – это основная характеристика блока питания. Мощность блока питания рассчитывается как сумма мощности всех компонентов компьютера + 30% (на пиковые нагрузки).

Для офисного компьютера вполне достаточно минимальной мощности блока питания 400 Ватт. Для мультимедийного компьютера (фильмы, простые игры) лучше взять блок питания на 500-550 Ватт, вдруг вы потом захотите поставить видеокарту. Для игрового компьютера с одной видеокартой желательно установить блок питания мощностью 600-650 Ватт. Для мощного игрового компьютера с несколькими видеокартами может потребоваться блок питания мощностью 750 Ватт и более.

5.1. Расчет мощности блока питания

Вы можете самостоятельно рассчитать мощность необходимого вам блока питания исходя из того сколько потребляет каждый элемент вашего компьютера.

• Процессор 25-220 Ватт (уточняйте на сайте продавца или производителя)
• Видеокарта 50-300 Ватт (уточняйте на сайте продавца или производителя)
• Материнская плата начального класса 50 Ватт, среднего класса 75 Ватт, высокого класса 100 Ватт
• Жесткий диск 12 Ватт
• SSD-диск 5 Ватт
• DVD-привод 35 Ватт
• Модуль памяти 3 Ватт
• Вентилятор 6 Ватт

Не забудьте добавить к сумме мощностей всех компонентов 30%, это обезопасит вас от неприятных ситуаций.

5.2. Программа для расчета мощности блока питания

Для более удобного расчета мощности блока питания существует прекрасная программа «Power Supply Calculator». Она также позволяет рассчитать необходимую мощность источника бесперебойного питания (ИБП или UPS).

Программа работает на всех версиях Windows с установленным «Microsoft .NET Framework» версии 3.5 или выше, который обычно уже установлен у большинства пользователей. Скачать программу «Power Supply Calculator» и если понадобится «Microsoft .NET Framework» вы можете в конце статьи в разделе «Ссылки».

6. Стандарт ATX

Современные блоки питания имеют стандарт ATX12V. Этот стандарт может быть нескольких версий. Современные блоки питания изготавливаются по стандартам ATX12V 2.3, 2.31, 2.4, которые и рекомендуются к приобретению.

7. Коррекция мощности

Современные блоки питания обладают функцией коррекции мощности (PFC), что позволяет им меньше потреблять энергии и меньше греться. Существует пассивная (PPFC) и активная (APFC) схема коррекции мощности. КПД блоков питания с пассивной коррекцией мощности достигает 70-75%, с активной – 80-95%. Рекомендую приобретать блоки питания с активной коррекцией мощности (APFC).

8. Сертификат 80 PLUS

Качественный блок питания обязательно должен иметь сертификат 80 PLUS. Эти сертификаты бывают разного уровня.

• Certified, Standard – блоки питания начального класса
• Bronze, Silver – блоки питания среднего класса
• Gold – блоки питания высокого класса
• Platinum, Titanium – топовые блоки питания

Чем выше уровень сертификата, тем выше качество стабилизации напряжения и другие параметры блока питания. Для офисного, мультимедийного или игрового компьютера среднего класса достаточно обычного сертификата. Для мощного игрового или профессионального компьютера желательно брать блок питания с бронзовым или серебряным сертификатом. Для компьютера с несколькими мощными видеокартами – с золотым или платиновым.

9. Размер вентилятора

Некоторые блоки питания все еще оснащаются вентилятором размером 80 мм.

Современный блок питания должен иметь вентилятор размером 120 или 140 мм.

Рекомендую приобретать блок питания с вентилятором 120 мм, так он меньше шумит, лучше охлаждает и ему легко подобрать замену в случае выхода из строя.

10. Разъемы блока питания

Конфигурацию разъемов блоков питания уточняйте на сайте продавца или производителя.

11. Модульные блоки питания

В модульных блоках питания лишние кабели можно отстегнуть и они не будет мешаться в корпусе. Это удобно, но такие блоки питания стоят несколько дороже.

12. Настройка фильтров в интернет-магазине

1. Зайдите в раздел «Блоки питания» на сайте продавца.
2. Выберете рекомендуемых производителей.
3. Выберете необходимую мощность.
4. Задайте другие важные для вас параметры: стандарты, сертификаты, разъемы.
5. Последовательно просматривайте позиции, начиная с более дешевых.
6. При необходимости уточняйте конфигурацию разъемов и другие недостающие параметры на сайте производителя или другого интернет-магазина.
7. Покупайте первую подходящую по всем параметрам модель.

Таким образом, вы получите оптимальный по соотношению цена/качество блок питания, удовлетворяющий вашим требованиям за минимально возможную стоимость.

13. Ссылки

По ссылке ниже вы можете скачать программу для расчета мощности блока питания и ИБП (требуется Framework 3.5 или выше).

Если вам понравилась статья, пожалуйста поддержите наш сайт и поделитесь ссылкой на нее в соцсетях

Блок питания Corsair CX650M 650W
Блок питания Thermaltake Smart Pro RGB Bronze 650W
Блок питания Zalman ZM600-GVM 600W

Как выбрать блок питания для компьютера

Теория

Для начала разберемся, какие напряжения отдает блок питания. Это линии 3.3, 5 и 12 вольт:

• +3.3 В — предназначена для питания выходных каскадов системной логики (и вообще питания материнской платы и ОЗУ).
• +5 В — питает логику почти всех PCI- и IDE-девайсов (в том числе и SATA-устройств).
• +12 В — самая загруженная линия, питает процессор и видеокарту.

Но вот линия 12 В является очень загруженной — по ней питается и процессор (50-150 Вт), и видеокарта (до 300 Вт), поэтому самым важным в блоке питания является то, сколько ватт он может отдать по линии 12 В (и эта цифра к слову обычно близка в суммарной мощности блока питания).

Второе, на что нужно обратить внимание, это разъемы блока питания — чтобы не было так, что видеокарте требуется парочка 6 pin, а у блока питания только один на 8 pin. Основное питания (24 pin) есть на всех блоках питания, на это внимание можно не обращать. Дополнительное питания CPU представлено в виде 4, 8 или 2 х 8 pin — зависит от мощности процессора и материнской платы, соответственно смотрите, чтобы на блоке питания был кабель с нужным числом контактов (важно — 8 pin для видеокарты и для процессора различаются, не пытайтесь их менять местами!)

Далее — дополнительное питание видеокарты. Некоторые низкоуровневые решения (вплоть до GTX 1050 Ti или RX 460) могут довольствоваться питанием через слот PCI-E (75 Вт), и им дополнительное питания не нужно. Однако более мощные решения могут требовать от 6 pin до 2 х 8 pin — следите, чтобы у блока питания они были (у некоторых блоков питания контакты могут выглядеть как 6+2 pin — это нормально, если вам нужно 6 pin — то подсоединяете основную часть с 6 контактами, если нужно 8 — добавляете еще 2 на отдельном кабеле).

Питание периферии и накопителей происходит или через SATA-коннектор, или через Molex — там никаких разбиений на пины нет, просто смотрите, чтобы у блока питания было столько нужных коннекторов, сколько у вас периферийных устройств. В некоторых случаях, если у блока питания не хватает пинов для питания видеокарты, можно купить переходник Molex — 6 pin. Однако в современных БП такая проблема достаточно редка, да и сами Molex почти исчезли с рынка.

Форм-факторы блоков питания — подбираются или под корпус, или, наоборот, если вы выбрали хороший БП определенного форм-фактора, то уже корпус подбираете под него и материнскую плату. Самый распространенный стандарт — это ATX, который скорее всего вы и встретите. Однако есть более компактные SFX, TFX и CFX — они подходят тем, кто хочет создать очень компактную систему.

Коэффициент полезного действия БП — это отношение полезной работы к затраченной энергии. В случае с блоками питания их КПД можно узнать по сертификату 80 Plus — от Bronze до Platinum: у первого он составляет при 50% нагрузке 85%, у последнего — уже 94%. Бытует мнение, что блок питания с сертификатом 80 Plus Bronze на 500 Вт реально может отдать 500 х 0.85 = 425 Вт. Это не так — блок сможет отдать 500 Вт, просто из сети при этом он возьмет 500 х (1/0.85) = 588 Вт. То есть чем лучше сертификат — тем меньше вам придется платить за электричество и не более того, а с учетом того, что разница в цене между Bronze и Platinum может составлять и 50% — особого смысла переплачивать за последний нет, экономия на электричестве окупится ох как не скоро. С другой стороны — большая часть дорогих БП имеет сертификат как минимум Gold, то есть вас «заставят» экономить электричество.

Современные блоки становятся все мощнее, а провода в розетках не меняются. Это приводит к возникновению импульсных помех – блок питания тоже не лампочка и потребляет, как и процессор, энергию импульсами. Чем сильнее и неравномернее нагрузка на блок, тем больше помех он выпустит в электросеть. Для борьбы с этим явлением разработан PFC.

Это мощный дроссель, устанавливаемый после выпрямителя до фильтрующих конденсаторов. Первое, что он делает, это ограничивает ток заряда вышеупомянутых фильтров. При включении в сеть блока без PFC очень часто слышен характерный щелчок – потребляемый ток в первые миллисекунды может в несколько раз превышать паспортный и это приводит к искрению в выключателе. В процессе работы компьютера модуль PFC гасит такие же импульсы от заряда разнообразных конденсаторов внутри компьютера и раскрутки моторов винчестеров.

 Встречаются два варианта исполнения модулей – пассивный и активный. Второй отличается наличием управляющей схемы, связанной с вторичным (низковольтным) каскадом блока питания. Это позволяет быстрее реагировать на помехи и лучше их сглаживать. Так же, так как в схеме PFC достаточно много мощных конденсаторов, активный PFC может «спасти» компьютер от выключения, если на какую-то долю секунды исчезло электричество.

Расчет необходимой мощности блока питания

Теперь, когда с теорией покончено, переходим к практике. Для начала нужно подсчитать, какую мощность будут потреблять все компоненты ПК. Для этого проще всего воспользоваться специальным калькулятором — я рекомендую этот. Вбиваете в него свой процессор, видеокарту, данные по ОЗУ, дискам, количество кулеров, сколько часов в день используете ПК и т.д, и в итоге получаете вот такую диаграмму (я выбрал вариант с i7-7700K + GTX 1080 Ti):

Как видим, под нагрузкой такая система потребляет 480 Вт. По линии 3.3 и 5 В, как я и говорил, нагрузка невелика — всего 80 Вт, столько отдаст даже самый просто БП. А вот по 12 В линии нагрузка уже 400 Вт. Разумеется, не стоит брать блок питания впритык — на 500 Вт. Он, конечно, справится, но, во-первых, в будущем, если вы захотите проапгрейдить свой компьютер, то БП может стать узким местом, а во-вторых при 100% нагрузке блоки питания очень громко шумят. Так что стоит сделать запас хотя бы 100-150 Вт и брать блоки питания начиная с 650 Вт (у них обычно по 12 В линии отдача от 550 Вт).

Но тут возникает сразу несколько нюансов:

1. Не стоит экономить и брать встроенный в корпус БП на 650 Вт: они все поголовно идут без PFC, то есть один скачок напряжения — и вы в лучшем случае идете за новым БП, а худшем — и за другими комплектующими (вплоть до процессора и видеокарты). Далее — то, что на них написано 650 Вт, далеко не значит, что они столько смогут отдать — нормальным считается напряжение, отличное от номинала не больше чем на 5% (а еще лучше — 3%), то есть если БП отдает по 12 В линии меньше 11.6 В — его брать не стоит. Увы, в noname БП, встроенных в корпус, просадки при 100% нагрузке могут быть и 10%, и что еще хуже — они могут выдавать ощутимо более высокое напряжение, что вполне может убить материнскую плату. Так что ищите БП с активным PFC и сертификатом 80 Plus Bronze или лучше — это гарантирует, что внутри стоят хорошие компоненты.
2. На коробке с видеокартой может быть написано, что ей требуется БП на 400-600 Вт, когда она сама едва 100 потребляет, а калькулятор мне выдал вообще 200 Вт под нагрузкой — обязательно ли брать БП на 600 Вт? Нет, абсолютно нет. Компании, производящие видеокарты, сильно перестраховываются, и специально завышают требования к БП, чтобы даже люди со встроенными в корпус БП скорее всего смогли поиграть (ибо даже самый простой 600 Вт БП уж при нагрузке в 200 Вт напряжение просаживать не должен).
3. Если вы собираете тихую сборку, то имеет смысла взять БП в полтора и даже 2 раза мощнее того, что реально потребляет ваша система — при 50% нагрузке такой БП может вообще не включить кулер для охлаждения.

Гайд по выбору блока питания | Блог

Любой гайд по выбору БП начинается с утверждения, что блок питания — одна из важнейших комплектующих, экономить на ней нельзя, в противном случае весь компьютер сгорит к японской бабушке, и даже ваш домашний любимец суслик Федор может погибнуть страшной и мучительной смертью.

Это несколько преувеличено. Сейчас не 2000-е годы, и откровенно некачественных и опасных для эксплуатации блоков в продаже, как в те времена, почти нет. Вариант со сгоревшими от БП комплектующими очень маловероятен. Даже в простеньких стоят различные защиты, реализовать их с развитием схемотехники стало гораздо проще и дешевле. При нехватке мощности компьютер при нагрузке будет просто отключаться.

Эти высказывания — не призыв покупать самые дешевые блоки. Все-таки, лучше купить один надежный БП и забыть вообще про этот вид комплектующих на несколько лет.

В данном гайде не будет конкретных рекомендаций, какой блок купить. Рынок очень изменчив, и подобные советы пришлось бы переписывать каждый месяц. Попытаемся определиться с терминологией и разобраться, что же вообще бывает внутри этих железных коробочек с хвостами и как выбрать себе надежный БП.

Основные параметры блоков питания

Форм-фактор

Выбор форм-фактора блока питания определяется корпусом, в котором вы предполагаете разместить комплектующие. Основной форм-фактор для персональных компьютеров — АТХ.

Стандарт АТХ четко оговаривает два габаритных размера для БП — высота 86 мм и ширина 150 мм. В длину блоки могут быть различны.

Этот параметр нужно также учитывать при покупке. Производители корпусов обычно пишут, какой максимальной длины БП можно установить в их корпус.

В продаже есть блоки других форм-факторов — FlexATX, SFX, TFX и даже внешние блоки питания.

Мощность

Общая мощность блока питания — это суммарная мощность по всем линиям. В современном компьютере основная нагрузка приходится на 12 В канал, по остальным линиям стандартный компьютер потребляет не более 50 Вт. Поэтому именно на мощность по каналу 12 В надо обращать основное внимание. В качественных блоках она близка или даже равна общей мощности.

Разъемы

Основной 24-контактный разъем.

Наличествует во всех блоках. Чаще всего представлен в виде разделяющегося на 20-контактный и дополнительные 4 контакта. Это было сделано для совместимости со старыми платами с 20-контактным разъемом. Правда, это платы очень древние, и сейчас таких немного, поэтому постепенно производители блоков переходят к цельному разъему в 24 контакта.

То есть, разъем 20+4 и 24 — одно и тоже.

В разъеме отсутствует один пин. Это не брак. Напряжение -5 В было исключено за ненужностью, а пустой контакт в разъеме остался.

Разъем питания процессора

Бывает 4-контактным и 8-контактным (который часто разделяется на два разъема по 4 контакта).

Изначально питание процессора на платах обеспечивалось с помощью 4-контактного разъема, но с ростом энергопотребления процессоров, выросли токи, поэтому применили 8-контактный разъем. На бюджетных платах иногда до сих пор ставят 4-контактный.

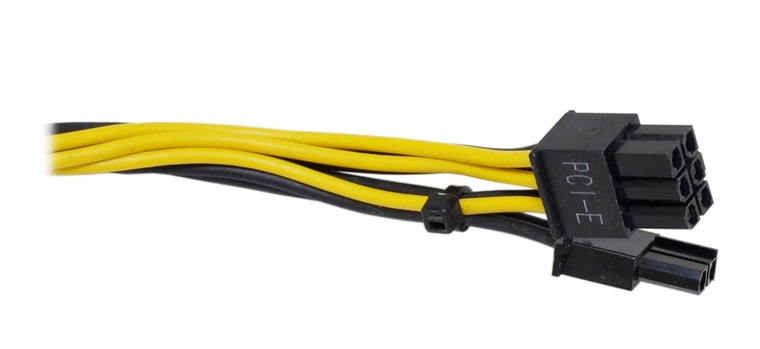

Разъемы для питания видеокарты

Бывают двух типов — 6-контактный и 8-контактный.

8-контактный чаще всего представлен в виде разбирающегося разъема 6+2 контакта.

Через 6-контактный разъем можно обеспечить мощность до 75 Вт, через 8-контактный — до 150 Вт. Еще 75 Вт мощности обеспечивает разъем расширения PCIe x16.

SATA

15-контактный разъем для питания HDD, SSD и прочего.

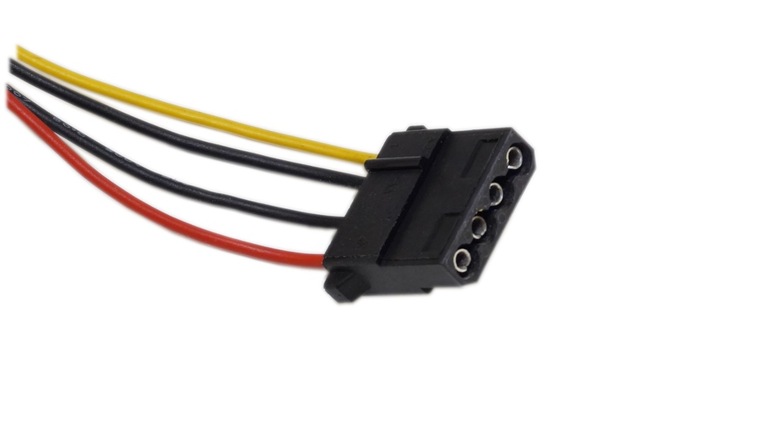

Molex

4-контактный разъем. Ранее применялся для питания HDD, приводов оптических дисков и прочего. В современном компьютере используется достаточно редко, в основном для питания вентиляторов, реобасов и т. д.

Floppy

Предназначался для питания накопителей на гибких магнитных дисках. Сейчас используется очень редко, поэтому частенько представлен в виде переходника Molex-Floppy.

Кабели

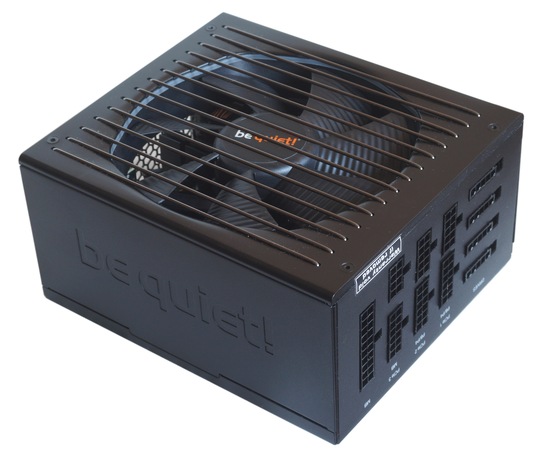

Бывают блоки с отстегивающимися кабелями (модульная конструкция) или жестко закрепленными.

Отстегивающиеся кабели удобны тем, что неиспользуемые можно убрать, чтобы они не захламляли внутреннее пространство корпуса и не мешали охлаждению. Полностью модульные БП удобны еще при снятии блока для чистки, например.

Не нужно для этого вытаскивать проведенные под поддоном корпуса кабели.

К минусам модульной системы относят вероятность плохого контакта в разъемах. Пайка действительно в данном случае надежнее. Впрочем, какого-то массового выгорания контактов у модульных БП так до сих пор и не случилось, хотя единичные случаи есть.

Система охлаждения

Бывает трех видов:

1) Активная. Во время работы блока вентилятор вращается постоянно.

2) Полупассивная. При низких нагрузках вентилятор не работает.

3) Пассивная. Вентилятора нет.

Блоки питания с пассивным охлаждением редки и очень дороги. Наиболее оптимальны блоки с полупассивным охлаждением. Во-первых, это положительно сказывается на ресурсе вентилятора. Во-вторых, даже в корпусе с противопылевыми фильтрами пыль есть, а при работе вентилятор засасывает ее внутрь блока, где она оседает на радиаторах и деталях, ухудшая охлаждение.

В вентиляторы ставят подшипники скольжения, качения и гидродинамические. Для использования в блоках питания предпочтительнее последние — они более долговечны, и именно поэтому в топовых БП стоят вентиляторы с гидродинамическими подшипниками.

Вентиляторы в основном встречаются типоразмера 120 или 140 мм. Маленькие, размером 80 мм, которые встраивались в переднюю или заднюю стенку, ушли в прошлое, сейчас встретить такой блок в продаже трудно.

Также в вентиляторы в последнее время стали встраивать подсветку.

Корректор мощности

Мощность бывает активная и реактивная. Активная — полезная, передаваемая в нагрузку, а реактивная — бесполезная, которая впустую нагревает провода.

В Европе и многих других странах запрещено продавать БП без коррекции мощности, поэтому установка схем PFC — не инициатива производителей блоков. Как любая дополнительная схема, она потребляет энергию, уменьшает КПД, усложняет и удорожает конструкцию.

Для компенсации реактивной мощности в БП существуют две схемы: активная (APFC) и пассивная.

Пассивная это банальный дроссель огромных размеров. Таким образом часто дорабатывались БП, в которых корректор изначально не был предусмотрен.

Активная более сложна в реализации, но более эффективна. Во всех современных блоках используется только APFC.

У нас в России бытовые счетчики считают только активную мощность, поэтому обычному пользователю никаких плюсов от наличия корректора нет, разве что нетребовательность к уровню входного напряжения. Блоки с активным корректором могут работать в широком диапазоне — от 90 до 250 В, что приятно, если у вас нестабильное напряжение в сети.

С другой стороны, блоки с APFC могут конфликтовать с UPS. Поэтому к подбору источника бесперебойного питания надо подходить с особой тщательностью.

Сертификат 80 Plus

Данный сертификат характеризует энергоэффективность блоков питания или его КПД (отношение полезной энергии к общему количеству потраченной).

Известный миф: Если заявленная мощность блока 500 Вт, а его КПД — 80%, то он может выдать лишь 500*0,8=400 Вт. Неверно — блок выдаст все 500 Вт, а потребление от сети составит 625 Вт. То есть, 125 Вт будет потреблять сам БП.

Сертификация 80 Plus классифицируется по уровням. Начальный уровень — просто 80 Plus. Блок с таким сертификатом имеет на корпусе значок белого цвета.

Далее в порядке возрастания идут Bronze, Silver, Gold, Platinum, Titanium.

Список сертифицированных блоков можно найти тут.

Сертификация блока процедура недешевая, поэтому для бюджетных моделей частенько ей пренебрегают. Иногда даже придумывают собственные значки, внешне похожие на официальные.

Отсутствие какого-либо сертификата говорит либо о низком КПД (то есть, безнадежно устаревшей схемотехнике блока), либо о бережливости производителя. Вы четко должны понимать, что в таком случае покупаете продукт на котором жестко экономили, и ладно, если только на сертификации.

Поэтому, лучше обращать внимание на БП, имеющие хотя бы бронзовый сертификат.

Чем выше сертификат блока, тем выше его КПД, меньше энергопотребление (и ваши счета за электроэнергию), меньше нагрев и, с очень большой вероятностью — шум.

Итак, как выбрать БП?

Первый шаг

Определиться с мощностью.

Сделать это можно несколькими путями:

1) Посчитать мощность с помощью онлайн-калькуляторов (раз, два). Они почти не врут, разве что имеют тенденцию к незначительному ее завышению, что некритично.

2) Посчитать мощность самому, сложив заявленные производителем характеристики комплектующих. Не самый верный путь, ибо производители вместо реальной потребляемой мощности часто указывают TDP (требования по теплоотводу), а они могут сильно отличаться от реальности.

3) Поискать в интернете обзоры на компьютеры со сходной комплектацией, в которых есть измерение общей потребляемой мощности. Не обязательно искать точно такую же конфигурацию компьютера, как у вас. Основные потребители в современном ПК — процессор и видеокарта.

4) Спросить у нас на форуме.

Я считаю самыми оптимальными вариантами номер 1 и номер 4.

Брать БП с избыточной мощностью незачем. Это просто лишняя трата денег.

Второй шаг

Определиться с количеством разъемов и необходимой длиной кабелей.

В просторных корпусах необходимо учитывать, что вам могут понадобиться кабели большой длины , особенно для подключения питания к материнской плате. При покупке бюджетной модели надо обращать особое внимание на этот параметр, ибо у них часто нигде это вообще не указано. Большинство корпусов имеют нижнее расположение БП, что требует довольно большой длины кабелей, особенно основного и для питания процессора. Тут уж, как говорится, десять раз измерь (если корпус у вас уже есть) и десять раз спроси на форумах.

Если у вас в компьютере игровая видеокарта (ну, или вы так считаете), то необходимо иметь как минимум [url=»https://www.dns-shop.ru/catalog/17a89c2216404e77/bloki-pitaniya/?p=1&mode=list&f=8w7]два разъема на 6+2 контакта. Даже если на видеокарте у вас всего один. Ибо видеокарта в компьютере все же апгрейдится чаще, чем БП. Можно использовать переходники, но рекомендовать такое сложно. В электронике каждое соединение — потенциальный источник проблем.

Третий шаг.

Определиться с количеством денег, которые вы готовы потратить на покупку данного устройства.

Допустим, у нас уже есть [url=»https://www.dns-shop.ru/catalog/17a89c2216404e77/bloki-pitaniya/?p=1&mode=list&f=9vez&f=500-600&f=8w7&f=9cm-9co-9cn-9cq-9cr]основные параметры поиска: АТХ блок питания, мощностью 500-600 Вт, с наличием любого сертификата, начиная от [url=»https://www.dns-shop.ru/catalog/17a89c2216404e77/bloki-pitaniya/?p=1&mode=list&f=9cm]80 Plus Bronze (как сказано выше, лучше выбирать из блоков с наличием сертификата 80 Plus).

Рассмотрите дополнительные параметры, такие как подсветка (бывает [url=»https://www.dns-shop.ru/catalog/17a89c2216404e77/bloki-pitaniya/?p=1&mode=list&f=aj3d-aj3e-aj3g]одноцветной, или [url=»https://www.dns-shop.ru/catalog/17a89c2216404e77/bloki-pitaniya/?p=1&mode=list&f=d4ds]многоцветной с различными эффектами), система охлаждения ([url=»https://www.dns-shop.ru/catalog/17a89c2216404e77/bloki-pitaniya/?p=1&mode=list&f=9h0]активная, [url=»https://www.dns-shop.ru/catalog/17a89c2216404e77/bloki-pitaniya/?p=1&mode=list&f=dbl1]полупассивная, пассивная).

Обращайте внимание на срок гарантийного обслуживания. Гарантия в 7-12 лет чаще всего дается для очень качественно сделанных БП.

Вы уже имеете ценовую вилку для ориентировки, и нам осталось только поставить ограничение в ценах и выбрать из оставшихся одного единственного.

Если выбирать из представленных блоков самостоятельно, то основной совет — не сильно обращать внимание на отзывы.

В данном случае лучше читать обзоры, в том числе и на нашем сайте или, опять же, спросить на форуме.

Напоследок ответы на частые вопросы пользователей при выборе БП.

Как поменять вентилятор в БП?

Обычно делать это не рекомендуется, тем более если имеется действующая гарантия от производителя. БП — это не процессор, где куча термодатчиков и защит от превышения температуры. В большинстве БП всего один термодатчик (термистор), и тот всего лишь стоит в схеме управления вентилятором, то есть при нагреве выдает сигнал на «интеллектуальную схему управлением скоростью вентилятора», состоящую из менее чем десятка деталей, которая повышает напряжение питания вентилятора. При замене вентилятора на модель с меньшим потоком и скоростью вращения, БП может сгореть.

Что делать, если БП свистит?

Существует такое явление, как магнитострикция. Суть его в том, что при изменении магнитного поля размеры тела тоже изменяются. В электронике этому наиболее подвержены дроссели и трансформаторы. При протекании тока сердечник в таких конструкциях вибрирует с частотой, кратной частоте тока, и издает звуки. Обычно преобразователи в БП специально рассчитывают на частоты выше верхнего диапазона слышимости. Но частенько бывает, что из-за некачественных деталей или брака при сборке такой свист появляется.

Солидные производители при подтверждении данной проблемы в СЦ обычно меняют такие блоки по гарантии. Хотя, чаще всего такой блок может без проблем работать со свистом несколько лет без всякого ущерба для комплектующих. Добиться его замены от малоизвестного производителя может быть затруднительно, ибо подобный шум никак не регламентируется, а выходные параметры напряжений у блока, как сказано выше, могут быть в рамках стандарта.

Что такое АТХ 12V, EPS 12V и прочие стандарты?

Стандарт АТХ 12V — часть стандарта АТХ, относящаяся к блокам питания. Разработан компанией Intel. Заменил стандарт АТ, использовавшийся до начала ХХI века.

С ростом мощности процессоров понадобилось усилить их линию питания, поэтому многие материнские платы получили 8-контактный разъем питания из серверного стандарта EPS 12V. Следовательно, поддержка EPS 12V означает лишь наличие 8-контактного разъема питания процессора.

Существует еще поддержка технологий энергосбережения С6 и С7, согласно которым БП должны поддерживать очень маленький ток по линии 12 В — 50 мА. В то время, как в спецификации АТХ 12V версии 2.3 заявлен минимальный ток 0,5 А. Большинство блоков, даже не сертифицированных для этого, поддерживают такие значения тока. В крайнем случае, можно выключить эти режимы энергосбережения.

Нужно ли гнаться за последней версией стандарта?

Нет. Изменения в стандартах в последние несколько лет незначительны и никак на потребительских свойствах не сказываются.

Имеет ли смысл покупать блоки питания от фирмы, которая сама производит и разрабатывает их?

Есть несколько производителей блоков, самые известные из них: CWT, Seasonic, НЕС, Enermax, FSP, InWin, Delta Electronics. На самом деле, неплохих производителей гораздо больше, много.

Так стоит ли гнаться за блоками именно этих производителей и под родной маркировкой? Нет.:

1) БП с другой наклейкой на корпусе может стоить существенно меньше при том же качестве.

2) Некоторые фирмы выпускают измененные (и часто в лучшую сторону) модели ОЕМ-производителей.

Надо ли обращать внимание на наличие защит в БП?

На их заявленное производителем наличие обращать внимание не стоит.

Основные защиты оговорены в стандарте АТХ12V. Теоретически, если блок соответствует стандарту, они в нем должны быть. Практически — в дешевых блоках на них часто экономят. Да и сами защиты представляют собой немного не то, что думает об этом рядовой пользователь.

Пара примеров:

ОТР — защита от превышения температуры.

Чаще всего реализована с помощью датчика, который установлен в одном, самом удобном с точки проектировщика, месте.

Но дело в том, что конструкция блока питания предполагает множество греющихся элементов, которые рассредоточены по всей плате. Таким образом, при локальном перегреве в точке, где нет датчика, блок сгорит.

OVP/UVP — защиты от пониженного и повышенного напряжения.

Обычный пользователь думает, что если выходные напряжения выйдут за пределы стандарта, то блок питания выключится, защищая подключенное оборудование. В реальности чаще всего за это отвечает микросхема супервизора (английское слово supervisor правильнее произносить как супервайзер, но у нас прижилось упрощенное произношение в отношении подобных микросхем).

Давайте посмотрим документацию на довольно часто используемую микросхему PS113. Порог срабатывания защиты от превышения напряжения по 12 В каналу: типовое значение — 13,8 В, максимальное — 14,4 В. Стандарт АТХ12V предусматривает отклонение не более 5% (12,6 В).

Это, скорее, защита самого БП при возникновении неисправностей от его полного выхода из строя, а никак не защита ваших комплектующих от повышенного напряжения. Аналогично с пониженным.

Несмотря на наличие кучи надписей на коробке о защитах, есть ли они реально и насколько грамотно реализованы, никто вам не скажет.

Наиболее необходимая — защита от короткого замыкания. И она должна быть на всех выходных линиях. В крайнем случае, можно закрыть глаза на ее отсутствие на линии 3,3 В, так как на доступных пользователю контактах ее почти нет (она только в основном 24-контактном разъеме есть).

У какой фирмы самые лучшие блоки питания?

Нет такой фирмы. У каждой есть как удачные модели, так и неудачные, так что ориентироваться на конкретного производителя не стоит.

как выбрать блок питания для компьютера

• Рейтинги
• Обзоры
  • Смартфоны и планшеты
  • Компьютеры и ноутбуки
  • Комплектующие
  • Периферия
  • Фото и видео
  • Аксессуары
  • ТВ и аудио
  • Техника для дома
  • Программы и приложения
• Новости
• Советы
  • Покупка
  • Эксплуатация
  • Ремонт
• Подборки
  • Смартфоны и планшеты
  • Компьютеры
  • Аксессуары
  • ТВ и аудио
  • Фото и видео
  • Программы и приложения
  • Техника для дома
• Гейминг
  • Игры

Выбор оптимального блока питания для ПК

Эта работа была прислана на наш «бессрочный» конкурс статей и автор получает поощрительный приз – набор из подарочной ручки и бумаги для записей от компании ASRock.

1. Предыстория.

История началась с того, как пару лет назад я услышал о необходимости мощного блока питания для компьютеров на базе Athlon/P4 и решил сменить свой старенький Linkworld 200W, стоявший тогда на моем Athlon 1333. Подозреваю, что тогда мне крупно повезло и данный блок все-таки отправился на пенсию не забрав с собой половины комплектующих, несмотря на то, что под нагрузкой завышал напряжение по +12V аж до +13.2V, заставляя все системные вентиляторы взвывать при запуске чего-либо ресурсоемкого, как то Photoshop или BurnK7. Я по своей наивности считал, что у меня стоит «умный» кулер, изменяющий обороты в зависимости от нагрузки по термодатчику, но когда я узнал что это не так, то волосы встали дыбом. Через неделю, скопив необходимую сумму на новый блок питания, я пришел в фирму и купил блок LCT, заявленный как 300Вт. Пока ехал домой, читал наклейки и радовался огромным заявленным токам, но, установив данный блок в свой компьютер, понял — надули. Напряжения стали еще хуже и, кроме того, компьютер начал вырубаться при увеличении нагрузки. Блок был после продолжительной ругани с менеджерами возвращен в обмен на деньги, на которые я тут же взял в другой фирме другой «триставатник» LPK (Linkworld). Ситуация повторилась — ненормально завышенные напряжения, сильный нагрев блока. Поговорив с менеджером, удалось найти в запасах фирмы новый блок, коим оказался PowerMaster FA5-1 (300W пиковых) и хотя свои 250Вт он вытягивал (Казалось бы, а что еще нужно?), впоследствии возникли новые проблемы… об этом чуть позже.

Для начала, пару слов о требованиях к блокам питания по общепринятым стандартам. Для блоков питания ПК существует определенный стандарт, которого рекомендуется придерживаться производителям блоков. Документ, описывающий требования, можно почитать на сайте www.formfactors.org. Следует отметить, что для блоков питания стандарта ATX, требования немного ниже, нежели к ATX12V, поэтому старые блоки питания на аналогичную мощность могут иметь меньшие максимальные токи по выходам.

В данной таблице приведены максимально возможные нагрузки по одиночным выходам для блоков питания, сертифицированных на соответствие стандарту. Суммарная нагрузка для всех выходов блока не должна превышать соответственно 200/250/300Вт. Приведу также диаграмму нагрузок по выходам для блока 300Вт.

В данной диаграмме по шкале Y приведена максимальная нагрузка на выход +12V, а по горизонтальной — суммарная нагрузка на +3.3V и +5V. Обведенная область является допустимыми токами по выходам в различных комбинациях, например при нагрузке в 180Вт по +3.3V & +5V блок питания обязан выдавать по выходу +12V примерно до 100Вт, оставшиеся 20Вт распределяются между дополнительными выходами.

В пределах данной области, напряжения на блоке питания должны укладываться в допустимый стандартом диапазон:

При выходе за допустимые нормы возможны всяческие неприятности, как-то перегрев и спонтанное выключение жестких дисков или перезагрузки системы. Значит будем в дальнейшем ориентироваться на обязательное соответствие напряжений стандарту.

3. Мощность блока питания

Как ни странно, но большинство серьезных обозревателей блоков питания сходятся на одном и том же мнении — потребление самого навороченного компьютера не превышает 150-200Вт и более мощный блок не имеет смысла. И тем не менее, пользователи жалуются на нехватку мощности даже трехсотватных блоков от именитых производителей, а производители оборудования, как-то видеокарт или материнских плат все чаще заявляют о необходимости использования блоков питания мощностью 300-350Вт и выше… В чем же дело? Бытует мнение, что производители стараются таким образом подстраховаться от низкокачественных блоков питания, которые держат данную нагрузку лишь в течение нескольких секунд, имея реальную мощность намного ниже (пиковая мощность обычно выше долговременной на 30%, если производитель не смухлевал с простой перемаркировкой этикетки). Поэтому, блок с пиковой мощностью в 200Вт имеет долговременную дай бог 180Вт, а то и ниже.

Отчасти такое предположение верно, но пользователи на форумах все чаще заявляют о нехватке мощности качественных блоков питания, которые без проблем выдерживают долговременную нагрузку 300-350Вт, вплоть до срабатывания защиты по перегрузке и выхода напряжений за пределы допусков, заявленных в стандарте ATX/ATX12V, которым качественные блоки обычно полностью соответствуют. В чем же дело? Почему для мощного компьютера, потребляющего по всем расчетам не более 250Вт, требуется качественный и честно выдающий свою мощность блок питания, ватт эдак на 400-500?

Для того чтобы разобраться в данном вопросе, была написана программа, в которую были занесены данные о потреблении различных устройств, собранные по крупицам с большого количества сайтов. Первая версия, производившая расчет мощности по рекомендациям для сборщиков от AMD, показывала неоднозначные результаты. В руководстве от AMD предлагается узнать энергопотребление процессора, умножив ток ядра на напряжение, поделив это всё на 12, и умножив на 1.25 (с учетом примерного КПД стабилизатора питания процессора на материнской плате). Затем, вычисляется суммарное потребление комплектующих компьютера, и умножается на 0.8 (80% мощности всех устройств) и складывается с потреблением процессора. Но как видно, этот алгоритм почему-то подразумевает питание процессора от +12V, которое имеется далеко не на всех системах (особенно старых) на базе процессоров AMD. Кроме того, в таких системах основная нагрузка зачастую приходится на выход +5V, практически не нагружая +12V. Вот оно! Получается, если система по всем подсчетам потребляет не более двухсот ватт, надо учитывать распределение нагрузок по выходам и если нагрузка по +5V & +3.3V доходит до 180-200Вт, надо думать о блоке питания с честными 300Вт или выше, иначе возможны неприятности с срабатыванием защиты или выходом напряжений за допустимые нормы, при загрузке блока питания лишь на две трети. Мне показалось также несколько странным, что в рекомендациях на блоки питания ATX12V отсутствуют блоки мощнее 300Ватт, хотя таких блоков питания на рынке уже много. Возможно, для системы со стандартными комплектующими и в самом деле не нужно более мощного блока, а более мощные требуются любителям разгона и моддинга.

4. Программа для расчета мощности блока питания

Данная программа была написана для вычисления мощности блока питания, требуемого пользовательской системой, с выбранной конфигурацией. Именно мощности блока, а не комплектующих. Были занесены данные о большом количестве процессоров, их базовой мощности, с коэффициентами, позволяющими оценивать изменение потребляемой мощности при разгоне и повышении напряжения на ядре. Также, можно выбрать источник питания для процессора, что полезно для владельцев материнских плат без поддержки дополнительного питания ATX12V (P4), например, на популярной в оверклокерских кругах Epox 8RDA+ процессор питается от +5V. В целом алгоритм прост, вычисляется приблизительное потребление по различным выходам, выбирается наиболее загруженный и масштабируется, отталкиваясь от требований к блокам питания ATX12V. Программа пытается автоматически определить некоторые параметры, но для большинства других требуется ручная коррекция (как-то для кулеров, и тд). Также, имеется функция теста напряжений в простое и под нагрузкой, с выводом процентов отклонения от стандартных значений. К сожалению, данная функция отлаживалась только на трех материнских платах с микросхемами мониторинга Winbond и на материнских платах с другими системами мониторинга возможны некорректные показания.

Как видно из данного скриншота, мой блок питания FSP300-60BTV(PF) уже загружен довольно близко к своему пределу, что косвенно подтверждает просевшее на 4% напряжение +5V при тесте нагрузки на процессор, что уже близко к предельно допустимому напряжению в +4.75V.

Скачать и опробовать программу можно здесь — Power.exe

Будьте осторожны, программа требует режима администратора в WindowsXP и может вызвать зависание системы, в связи с использованием низкоуровневого доступа к оборудованию. Перед тестированием рекомендуется закрыть все приложения для уменьшения нагрузки на процессор для получения более корректных результатов теста.

Во-первых, убедитесь что блок питания произведен известным производителем, и его мощность соответствует заявленной на этикетке. Но мощность блока питания это еще не всё, кроме того, он должен давать «качественные ватты». То есть, он не должен давать помех на оборудование находящееся в компьютере и иметь низкий уровень пульсаций. Возможно, Вы спросите — для чего? Но ведь это блок питания, он кормит ваш компьютер 🙂 Зачем ему скармливать всякую гадость? Может ведь и «расстройство желудка» случиться 🙂

Однажды, начитавшись обзоров в интернете, я решил сменить свой сомнительный PowerMaster FA5-1 на нечто более благородное и мой выбор пал на FSP300-60BTV(PF). Несмотря на то, что напряжения стали лишь ненамного лучше, была замечена одна интересная вещь — интегрированная звуковая в Epox 8RDA+ резко прибавила в качестве по тесту Audio RightMark. А я ведь уже отчаялся получить качественный звук на nForce2 APU… и как оказалось, рано. Ниже привожу результаты тестирования с разными блоками питания, в качестве LoopBack использовался шнурок от TV-Tuner, запись производилась на линейный вход материнской платы (при записи на более качественную плату некоторые параметры в разы лучше, поэтому обратите внимание лишь на разницу):

Как видно, разница просто огромна. Так что любителям качественного звука тоже стоит обратить внимание, на то, чем Вы кормите ваших питомцев 🙂

Также, немаловажный критерий при выборе блока питания — это его шумность. Дешевые блоки, вроде PowerMaster или Linkworld, зачастую не имеют системы автоматической регулировки оборотов вентилятора, либо просто перегреваются, и по этой причине вентиляторы в них всегда работают на предельных оборотах, заглушая все имеющиеся в системе кулеры. Менять на менее оборотистые, по-моему неудачная идея, особенно если блок сильно греется. Для слабых блоков вентилятор может быть единственным, что удерживает их от сгорания.

Также, косвенный критерий качества исполнения блока питания — его вес. Он должен быть не менее 2кг, а на блоках с пассивным PFC и того больше. Большой вес означает отсутствие экономии на комплектующих, и большого размера трансформаторов с радиаторами.

Из имеющихся на российском рынке блоков питания, хорошо зарекомендовали себя следующие производители:

1. FSP. Блоки питания производятся подразделением Fortron/Source (FSP Group) — — SPI Electronic, и являются OEM поставщиками БП для InWin, AOpen, Zalman. Будьте внимательны при покупке, на рынке замечены подозрительно дешевые блоки питания FSP300, по цене чуть выше $20, которые возможно являются облегченным вариантом для систем начального уровня, либо подпольно перемаркированными из 250Вт. К слову, мой блок питания имеет на входе конденсаторы по 470мф, и сечение всех проводов соответствует минимально допустимому, хотя на старых версиях этого блока стояли конденсаторы 680мф, и все провода были одинаково толстые. Кроме того, вместо шести разъемов данный блок имеет только пять. Упрощение незначительное, но тенденция настораживает… но возможно, блоки для сторонних заказчиков FSP оно и не коснулось.

3. Sirtec. Блоки данной фирмы продаются под марками High Power, Powerman, PowermanPro, Thermaltake. Рекомендуются к покупке модели 360Вт и выше

4. Delta/LiteON. В настоящий момент встречаются в корпусах HP, иногда требуют доработки паяльником.

На зарубежном рынке очень популярны блоки питания вроде Antec и Enermax, но в Россию они, к сожалению практически не поставляются.

6. Заключение

Как выбрать блок питания для компьютера: КПД, PFC, Мощность БП

В этой статье вы узнаете, как выбрать блок питания для компьютера, какие напряжения выдает блок питания, что такое PFC, какие сертификаты выдаются на БП и почему это важно, как рассчитать необходимую мощность блока питания для вашей системы и многое другое.

Как правило, начинающие сборщики ПК не обращают особого внимания на выбор блока питания. Все заботятся о других вещах: выборе самой мощной видеокарты, подбором самой крутой оперативной памяти, выбором процессора с наилучшей частотой и количеством ядер. Хорошо если просто поинтересуются мощностью своего БП, но углубляться в вопрос конечно не будут. Это большая ошибка. Потому что именно от этого элемента будет зависеть, стабильная и безопасная работа всех компонентов системы.

Например, если подобрать дешевый БП, который не сможет поддерживать напряжение на одном уровне, то возрастает риск выхода из строя всех комплектующих компьютера.

В начале нужно уяснить какие три напряжения дает БП:

• +3.3 В — питает оперативную память и «мамку»
• +5 В — питает в основном жесткие диски, SSD-диски и систему охлаждения.
• +12 В — самая важная линия, питает видеокарту и «сердце компьютера» — центральный процессор.

Почти на всех современных блоках питания 3.3В подаются в той же обмотке, что и 5В, по этой причине для них указывается суммарная мощность. Данные линии нагружены крайне слабо, и в большинстве случаев, формируемых на этих узлах 100 Вт, вполне хватает.

Линия 12В самая загруженная, потому что от неё питается видеокарта и процессор, именно поэтому самым важным показателем в блоке питания является количество ватт на этой линии.

Так же следует обратить внимание на наличие линий дополнительного питания, чтобы не получилось так, что видеокарте нужно два провода по 6-pin, а на блоке есть только 8-pin и всего один. Основная «коса» питания 24-pin которая идет на материнку, есть вообще на всех блоках питания, поэтому на это даже не стоит обращать внимания. Дополнительная цепь питания процессора может быть 4, 8 или даже 2 х 8-pin – это зависит от мощности и соответственно энергопотребления процессора, и от материнской платы. Важно отметить, что линии дополнительного питания 8-pin для CPU и видеокарты, отличаются, нельзя менять их местами, иначе придется относить всё на помойку. Кабели питания процессора и видеокарты промаркированы, поэтому смотрите внимательно маркировку.

Следом идет дополнительное питания видеоадаптера. Многие, не очень мощные видеокарты могут вполне довольствоваться 75 Вт, поступающими непосредственно со слота, однако почти все современные видеокарты требуют дополнительного питания от 6 до 2 х 8-pin, это нужно учитывать при выборе блока питания. Многие производители делают цепи 6 + 2-pin (т.е. дополнительные 2-pin можно присоединить к 6pin и получить 8pin), это значительно уменьшает количество проводов в корпусе ПК и такое решение намного удобней.

Периферийные устройства питаются с проводов типа SATA и Molex, у этих коннекторов нет никаких пинов, нужно только смотреть чтобы на блоке питания хватило таких разъёмов для питания ваших жестких дисков и прочего. В некоторых случаях можно взять дополнительно питание на процессор с Molex просто подключив переходник. Но уже во всех современных блоках питания нет таких разъёмов.

Как выбрать блок питания для компьютера? Форм-фактор

Прежде чем обратить внимание на характеристики БП, следует точно определить какой форм-фактор требуется, ведь блок питания должен помещаться в корпус будущего ПК без усилий.

В современном мире есть целых 4 форм-фактора блоков питания:

1. АТХ – наиболее распространённый, его размеры (ВхШхГ) – 86х150х140 мм.
2. SFX – эта компактная версия стандарта АТХ, предназначенная для небольших корпусов. Размеры (ВхШхГ) 63,5(80,5)х125х100 мм.
3. ТFX – плоский, но удлиненный блок питания, используется для питания компактных офисных системных блоков. Размеры БП (ВхШхГ) 70х85х175 мм.
4. Flex ATX – предназначен для компактных маломощных систем. Размеры (ВхШхГ) 40,5х81,5х150 мм.

Менеджмент кабелей

Если рассматривать типы крепления кабелей, то можно выделить 3 типа:

• БП с не отсоединяемыми кабелями (non-modular)
• БП с частично-отсоединяемыми кабелями (semi-modular)
• БП с полностью отсоединяемыми кабелями (full modular)

Самое основное отличие всех этих типов БП в том, что на некоторых можно отключать не нужные для вашей системы кабеля, тем самым:

1. Экономя место в корпусе;
2. Улучшая циркуляцию воздуха, для лучшего охлаждения устройств;
3. Упрощая кабель-менеджмент.

1. Non-modular

Основная отличительная особенность – все кабеля идут из одной косы, которая впаяна в БП без возможности убрать лишние провода.

Плюсов таких блоков питания по факту нет, а вот из минусов можно отметить неаккуратность – добиться красивого менеджмента при всем упорстве и старании не получится. Если какие-то кабеля будут не задействованы в работе, их нельзя просто убрать в коробку, они так и будут висеть в системнике.

2. Semi-modular

В данных БПшниках без возможности отсоединения остаются только самые основные цепи: 24-pin для «мамки», 8-pin для процессора, питание видеокарты и парочка коннекторов Molex и SATA для периферии.

Основной плюс — легкая укладка проводов и эконимия пространства в корпусе.

3. Full Modular

Полная свобода действий, можно отключить/подключить любой кабель по мере необходимости, что позволяет подогнать всё под свою систему.

Плюсом можно отметить легкость в укладке кабелей, отличную организацию пространства в системном блоке.

Как выбрать блок питания для компьютера? КПД блока питания

Коэффициент полезного действия БП – это соотношение потребляемой из сети электроэнергии к подаваемому напряжению на компоненты системы, при этом часть энергии будет уходить в тепло.

КПД блока питания регламентируется сертификатами 80 Plus. Их существует пять видов: 80 Plus Bronze, 80 Plus Silver, 80 Plus Gold, 80 Plus Platinum и 80 Plus Titanium. Чем выше сертификат, тем он более энергоэффективен и потребляет из сети меньше электроэнергии. Однако разница в стоимости между блоками питания с сертификатом 80 Plus Bronze и 80 Plus Titanium может достигать более двух раз.

Например, 800-ваттный блок питания с сертификатом 80 Plus Bronze при максимальной нагрузке будет забирать из сети 800 х (1 / 0,81) = 987 Вт. В то время, как такой же блок с сертификатом 80 Plus Titanium при максимальной нагрузке будет потреблять 800 х (1 / 0,91) = 879 Вт.

Как выбрать блок питания для компьютера? Power Factor Correction (PFC)

Блок питания потребляет электроэнергию из сети импульсами. Чем больше нагрузка на блок питания, тем больше импульсы, передаваемые на электросеть. Для устранения этой проблемы была разработана технология PFC.

PFC представляет собой дроссель с большой индуктивностью, который подключен в сеть последовательно с блоком питания. Он позволяет снизить нагрузку на проводку и предотвратить её нагрев и повреждение, т.к. значения импульсов могут превышать номинальное значение в четыре раза!

При включении блока питания в сеть БЕЗ технологии PFC можно услышать характерный щелчок, который возникает из-за того, что в момент включения БП, потребление тока намного выше заявленного, в результате в розетке образуется искра. Непосредственно в процессе самой работы технология PFC гасит импульсы, поступающие от заряда конденсаторов и старта моторов вентиляторов и жестких дисков.

Модули PFC бывают двух типов: активный и пассивный. Активный модуль отличается наличием схемы управления, которая максимально эффективно борется с импульсами и мгновенно реагирует на возникновение этих импульсов.

Благодаря тому, что в схеме PFC используется много конденсаторов разной мощности, она способна спасти ваш ПК от выключения, если на какую-то долю секунды пропадёт электричество в сети.

Как выбрать блок питания для компьютера? Сертификация

Обязательным фактором в выборе такого устройства, являются его сертификаты TUL, CE, FCC и UL. Лучше всего выбирать блоки питания, имеющие хотя бы три сертификата, это будет служить гарантией качества и надёжности на долгое время.

Крупные компании занимающиеся производством БП часто проводят для своих продуктов не только стандартную сертификацию, но и сертификации TÜV и UL (Underwriters Laboratories)

Underwriters Laboratories – эта американская компания, занимающаяся сертификацией подобной продукции на рынке уже долгие годы.

Чтобы узнать, прошёл ли блок питания такую сертификацию, достаточно просто осмотреть его со всех сторон, сертифицированные продукты имеют наклейку компании и серийный номер. Всегда серийный номер начинается с буквы «Е», с помощью этого номера можно узнать всю информацию о продукте. Для этого нужно зайти на официальный сайт компании и вбить этот серийный номер.

Как результат, вы получите всю информацию о компании производителе данного блока, и получите ссылки на все документы, подтверждающие качество продукции и весь перечень технических характеристик.

TÜV – компания, находящаяся на территории Германии, занимается контролем качества и обеспечением безопасности всех продуктов, попадающих на рынок.

С этим сертификатом дела обстоят также, как и с предыдущим. Также на корпусе должна быть наклейка и номер, по которому тоже можно узнать всю информацию на официальном сайте.

Важно учитывать, что не всегда эти эмблемы находятся именно на блоке питания, некоторые производители печатают их на коробке. В крайнем случае можно полистать документацию, которая идёт вместе с БП, или просто спросить у продавца в магазине.

Расчет необходимой мощности блока питания

Когда мы уже освоили теорию, можно перейти к практике. Конечно, сначала нужно подсчитать, сколько мощности будут потреблять все компоненты компьютера. Для этого существует множество различных онлайн-калькуляторов (я рекомендую этот). Вводим туда данные своей материнской платы, процессора, видеокарты, количество кулеров, оперативную память и прочее, в итоге получаем следующую картину (я вводил свои данные: AMD Ryzen 7 2700X + RTX 2080 + 32Гб DDR4):

Можно заметить, что лично для моей системы достаточно 470 Вт. И как мы с вами говорили, линии 3.3 и 5 В мало загружены, всего на 91 Вт. А линия 12 В нагружена на 379 Вт. Однако, блок питания стоит покупать с запасом мощности.

В таком случае не стоит брать блок питания на 500 Вт. Естественно с ним будет все работать, но, во-первых, под нагрузкой в играх система будет «кушать» больше и не факт, что блок питания будет справляться, во-вторых, необходимо оставить запас для будущих апгрейдов железа. Так что стоит взять блок питания на 650, а то и на 700 Вт.

Как выбрать блок питания для компьютера? И здесь стоит обратить внимание на несколько нюансов:

1. Никогда не берите корпуса со встроенным блоком питания, они всегда идут без технологии PFC. Следующий фактор, эта погрешность, нормальным считает если погрешность на линиях питания в районе 3%, максимум 5%. То есть, если БП выдает по линии питания 12 В всего 11,5 В – его брать не нужно. Такими проблемами обладают все встроенные блоки питания. Ещё хуже если наоборот, на линиях питания напряжение больше. Так что следует выбирать сертифицированные БП (сертификат 80 Plus Bronze или лучше) и с технологией PFC.
2. Часто на коробках с видеокартами написано, что ей нужен БП мощностью 500-750 Вт, хотя сама карта не потребляет даже 100. Встает вопрос, обязательно ли брать именно такие блоки питания? Ответ: НЕТ! Производители видеокарт сильно завышают планку, чтоб даже не опытный человек смог собрать компьютер и спокойно им пользоваться.
3. Если стоит задача собрать тихий компьютер, чтобы не шумел как паровоз, лучше взять БП с двойным запасом мощности, как минимум, потому что, при нагрузке в районе 50% он может вообще не включать свой кулер для охлаждения, тем самым весь ПК будет работать тише.

Continue Reading
