Данное устройство предназначено для
использования его в прихожей квартиры
для автоматического выключения света
через 30 — 90 секунд после его включения
кнопкой SB1 (звонковой) или SB2 (внутри
квартиры). Схема состоит из тиристора VS1, который будет находиться в открытом состоянии в течение времени, пока идет заряд конденсатора С1. Кнопку SB2 можно установить рядом с уже имеющимся в квартире включателем света S1 (включателем удобно пользоваться, если свет нужен надолго, например при наведении порядка). Кнопка SB1 находится снаружи двери и является звонковой. При нажатии на нее зазвенит звонок и включится свет в прихожей на установленный при настройке интервал времени, что позволит при свете подойти к двери. При работе схемы автомата в режиме освещения, лампа EL1 будет светиться вполнакала, так как она работает на одной полуволне сетевого напряжения, но этого вполне достаточно для освещения, а увеличить яркость можно, увеличив мощность лампочки. При желании схему легко дополнить еще
одной кнопкой — SB3 (включенной
параллельно с кнопкой SB2), которая будет
связана с дверью и при ее открывании
включит свет. Устройство может найти и
другие применения, например для
включения света в подвале. Данная схема имеет меньшие габариты, не
содержит дефицитных деталей и проще в

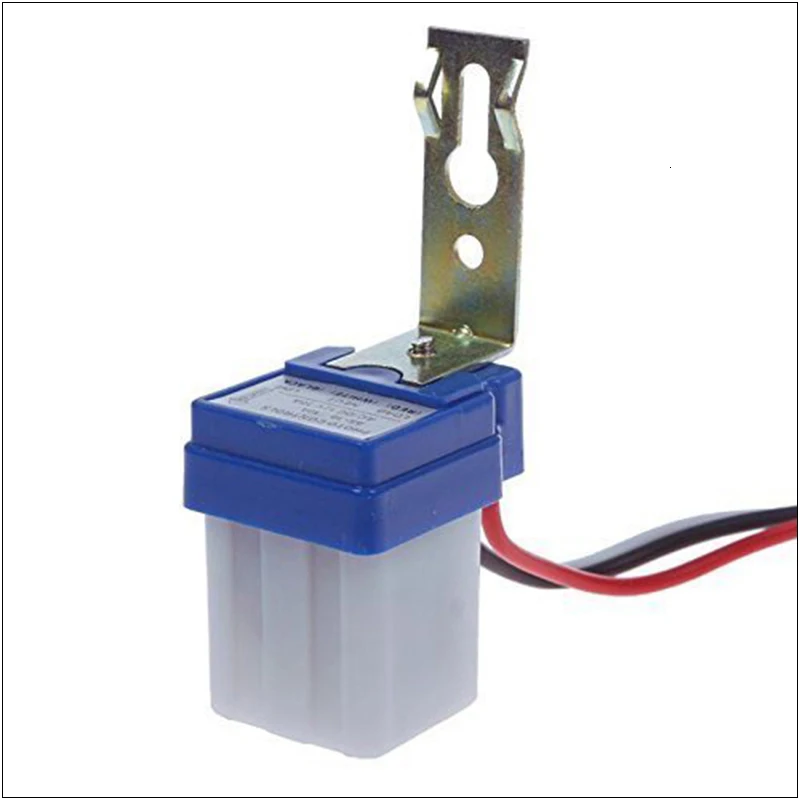

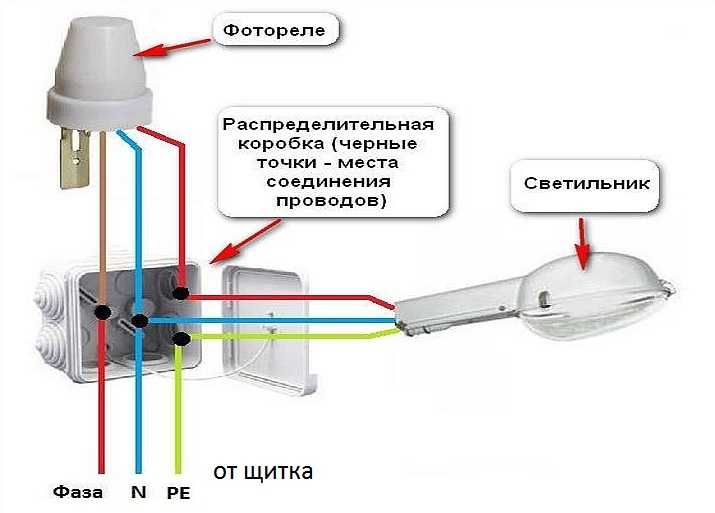

изготовлении и подключении. Иногда хочется иметь постоянную подсветку, например в коридоре. Подсветка не потребляет много энергии (7…15 Вт), но экономичней, если она будет работать только в темное время суток. Включать и выключать подсветку вручную не всегда удобно. Тем более что это успешно может выполнять автоматика. Электрическая схема автоматического включателя приведена ниже. Она состоит из усилителя (VT1=KT3102E) сигнала с фотодатчика R2, генератора импульсов на однопереходном транзисторе VT2 и симисторного коммутатора VS1. Фоторезистор в зависимости от
освещенности меняет свое сопротивление
от 1 к0м (при максимальном освещении) до
сотен кОм (в темноте). Этот сигнал
усиливается транзистором VT1, который, как
правило, находится в насыщении или закрыт
— это зависит от освещенности датчика R2.
Если транзистор VT1 закрыт, то работает
генератор на транзисторе VT2. Принцип
работы генератора основан на свойстве
однопереходного транзистора разряжать
конденсатор С2 через базу 1 при превышении
напряжения на нем порогового значения (база
2). Нагрузкой симистора может быть лампа мощностью от 5 до 2000 Вт. Сама схема управления потребляет не более 1,3 Вт и для уменьшения габаритов имеет бестрансформаторное питание. Для нормальной работы схемы необходимо, чтобы фотодатчик располагался удаленно от зоны освещения. Нужная чувствительность схемы к освещенности устанавливается резистором R3. В устройстве применены детали: R2 типа СФ2-19 (ФСК-1), R3 — СП4-1, С1 — К52-1Б на 63 В, С2 — К10-17. Стабилитроны VD2=VD3=Д818А(Г,Д,Б) допустимо заменить на Д814Б, В, Трансформатор Т1 наматывается проводом ПЭЛШО диаметром 0,18 мм на ферритовом кольце М4000НМ1 типоразмера К16х10х4 мм и содержит в обмотке 1 — 80 витков, 2 — 60 витков. Острые края каркаса кольца закруглить напильником перед намоткой. Топология печатных плат (zip 35Кб). |
Этого времени достаточно,
чтобы раздеться.
В этом случае
кнопка SB1 и звонок не нужны, а время работы
освещения можно увеличить, применив
конденсатор С1 большей емкости (в схеме
применен конденсатор типа К50-29 на 300 В) или
подобрав резистор R2. Для стабильной
работы схемы ток утечки у конденсатора
должен быть минимальным. В качестве
кнопки SB2 удобно использовать любой
двухсекционный включатель света,
доработав одну секцию для использования
ее в качестве кнопки. Для этого под
подвижный контакт подкладывается
пористая резина, которая не позволит
одной секции включателя находиться в
фиксированном состоянии после нажатия на
нее. Имеющуюся кнопку звонка можно
доработать, дополнив ее еще одним
контактом, но если у вас есть реле с
рабочим напряжением 220 В можно обойтись
одной группой контактов. При этом реле
включается параллельно со звонком и при
его срабатывании своими контактами (работающими
вместо второй группы контактов кнопки)
разряжает С1.
Периодический разряд конденсатора С2
через обмотку 1 трансформатора, формирует
во вторичной обмотке импульсы открывания
симистора VS1.Автоматический выключатель света нов
|
..90 секунд после его
включения кнопкой SB1 (звонковой) или
SB2 (внутри квартиры). Этого времени
достаточно, чтобы раздеться.
Схема,
рис. 1, состоит из тиристора VS1, который
будет находиться в открытом состоянии
в течение времени, пока идет заряд
конденсатора С1. Кнопку SB2 можно
установить рядом с уже имеющимся в
квартире включателем света S1
(включателем удобно пользоваться,
если свет нужен надолго, например
при наведении порядка). Кнопка SB1
находится снаружи двери и является
звонковой. При нажатии на нее зазвенит
звонок и включится свет в прихожей
на установленный при настройке
интервал времени, что позволит при
свете подойти к двери.
При желании схему легко
дополнить еще одной кнопкой — SB3
(включенной параллельно с кнопкой
SB2), которая будет связана с дверью
и при ее открывании включит свет.
Устройство может найти и другие
применения, например для включения
света в подвале. В этом случае кнопка
SB1 и звонок не нужны, а время работы
освещения можно увеличить, применив
конденсатор С1 большей емкости (в
схеме применен конденсатор типа
К50-29 на 300 В) или подобрав резистор
R2. Для стабильной работы схемы ток
утечки у конденсатора должен быть
минимальным. В качестве кнопки SB2
удобно использовать любой двухсекционный
включатель света, доработав одну
секцию для использования ее в качестве
кнопки. Для этого под подвижный
контакт подкладывается пористая
резина, которая не позволит одной
секции включателя находиться в
фиксированном состоянии после
нажатия на нее. Имеющуюся кнопку
звонка можно доработать, дополнив
ее еще одним контактом, но если у вас
есть реле с рабочим напряжением 220
В можно обойтись одной группой
контактов.

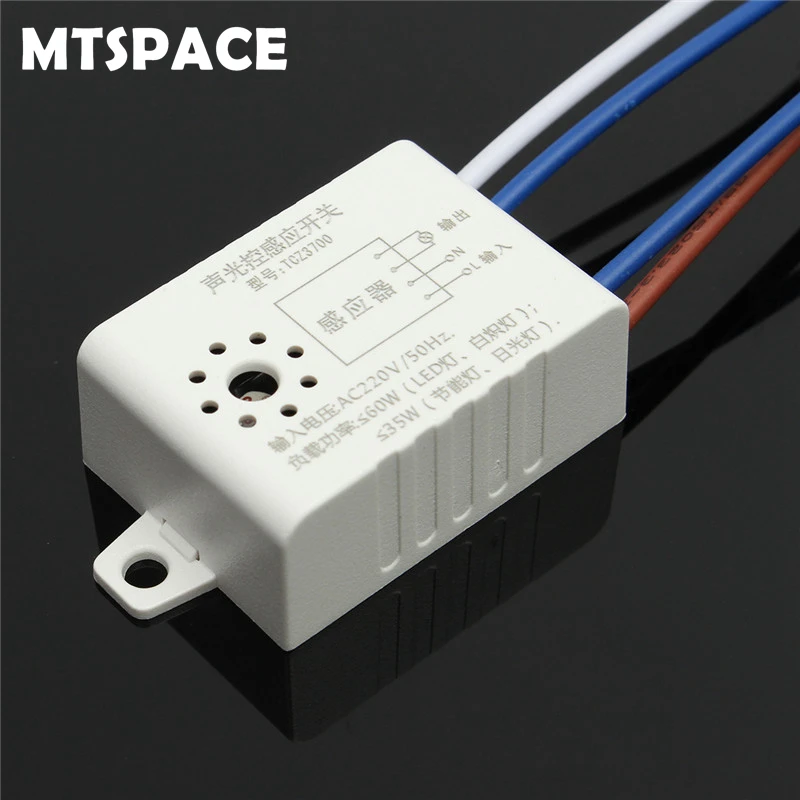

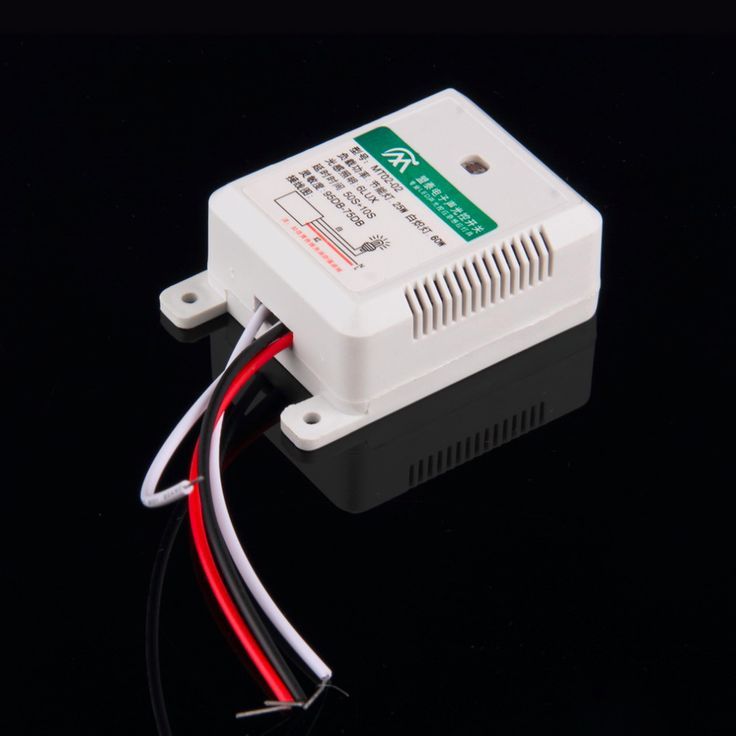

Предлагаю устройство, которое автоматически включает свет при входе на кухню или в любое другое помещение. Особенность устройства — контроль внешней освещенности и включение света только в темное время.
Схема
собирается в небольшом корпусе и
соединяется со штатным выключателем
света S1 в кухне. Датчик-геркон размещается
возле кухонной двери, а на самой двери
закрепляется магнит таким образом,
чтобы при открывании двери магнит
кратковременно проходил возле геркона
и замыкал его.
Принципиальная схема устройство приведена на рис.1
Рис.1.
При этом на вход элемента DD1.1 подается напряжение питания (логическая «1»), на выходе DD1.2 устанавливается высокий уровень, открывается транзистор VT1 и срабатывает репе К1. Его контакты К1.1, включенные параллельно S1, зажигают лампу HL1,
Конденсатор С1, который при замыкании геркона полностью разрядился, начинает заряжаться через резистор R1. Во время заряда на входе DD1.1 поддерживается высокий уровень, и реле включено. После заряда С1 на входе DD1.1 устанавливается низкий уровень, такой же уровень — на выходе DD1.2, и VT1 закрывается. Реле К1 отпускает, и лампа гаснет. Фоторезистор В2, обращенный к окну, прикрепляется на раме окна или к стеклу, так чтобы свет на кухне не воздействовал на него.
Когда
на улице светло, транзистор VT2 открыт,
реле К2 включено, контакт К2.1 разомкнут,
и срабатывание геркона В1 не вызывает
включения света. Уровень внешней
освещенности, при котором должно
отключаться фотореле, устанавливается
подбором R2.
Когда наступает вечер” и за окном темнеет, освещенность фотодатчика уменьшается, реле К2 отпускает, контакт К2,1 замыкается. Теперь срабатывание геркона включает свет. При указанных номиналах R1, С1 выдержка времени составляет около 20 мин. Ее можно сократить или увеличить, изменив номиналы R1, С1.
Данный автомат рассчитан на относительно кратковременное пребывание на кухне (чтобы узнать, что осталось в холодильнике, или поставить на огонь чайник}. Для длительного пребывания необходимо включить S1.
Умные выключатели света (DIY) | Семейный мастер на все руки
Обновлено: 02 ноября 2022 г.
Простые в установке интеллектуальные выключатели освещения обеспечивают большую безопасность, удобство и могут сократить ваши счета за электроэнергию.
Следующий проект›
Семейный мастер на все руки
Купите интеллектуальные выключатели света для удобства, безопасности и экономии денег.
Некоторые загораются для легкого переключения ночью, некоторые включаются и выключаются автоматически, некоторые по времени, а другие тусклее. В большинстве ситуаций вы можете легко установить умные выключатели света самостоятельно.
Фото предоставлено Getty/Artpartner Images
Эксперты DIY из журнала The Family Handyman Magazine
Выключатели с подсветкой
Тумблер с подсветкой
Кулисный переключатель с подсветкой
Звучит как шутка: как найти выключатель света в темно? Подсветить, конечно. Эти замечательные маленькие изобретения используют крошечную часть электричества от цепи, на которой они находятся, чтобы зажечь небольшой светодиод или неоновую лампочку. Выключатель с подсветкой устанавливается так же легко, как и обычные выключатели, но имейте в виду, что эти интеллектуальные выключатели хорошо работают с некоторыми компактными люминесцентными лампами, но не так хорошо с другими.
Чтобы ознакомиться с широким выбором тумблеров и клавишных переключателей с подсветкой, посетите сайт kyledesigns.
com. Вы найдете прозрачные, белые и красные переключатели, а также переключатели черного, белого, цвета слоновой кости и других цветов. Цены варьируются от 7 до 40 долларов благодаря нашей связи с amazon.com. На веб-сайте также представлен огромный выбор низковольтного освещения, распределительных щитов и других товаров по разумным ценам.
Варианты выключателей с подсветкой
Существует множество типов выключателей с подсветкой, выпускаемых многими производителями. Здесь мы показываем два типа тумблеров и тумблер подсветки.
Датчики присутствия и отсутствия
Датчики присутствия и отсутствия жилых помещений устарели. Большинство бытовых датчиков используют пассивную инфракрасную (PIR) технологию для обнаружения тепла и движения и соответственно включают и выключают свет. Они могут сократить расходы на освещение на 50 процентов в комнатах, где свет часто остается включенным, когда в них никого нет. Настенные датчики устанавливаются так же, как выключатель света, и доступны в виде выключателей или диммеров.
Большинству требуется нейтральный провод, но есть несколько моделей, в которых его нет. Самые интеллектуальные датчики предназначены для фильтрации фоновых помех и обнаружения небольших движений и естественного освещения. Они также работают со светодиодами, компактными люминесцентными лампами, лампами накаливания, галогенными лампами и другими типами ламп и нагрузок.
Датчик присутствия и датчик отсутствия — в чем разница?
Датчик присутствия автоматически включает и выключает свет. Отлично подходит для мест, где свет случайно оставлен включенным, например, в детской комнате, или где у вас заняты руки, например, в прачечной. Датчик вакансий имеет ручное включение и автоматическое выключение (можно задать разное время). Хорошо подходит для спален, так что свет не включается автоматически, если супруг входит, пока вы спите, или в коридоре, поэтому ваш питомец не включает свет.
Датчики присутствия и отсутствия
Датчик присутствия/отсутствия Lutron Maestro работает в обоих режимах в зависимости от того, как он запрограммирован.
Доступны две модели: одна для небольших комнат (MS-OPS2; около 20 долларов) и одна для больших комнат (MS-OPS5; около 40 долларов). Он включает в себя кнопочный переключатель ручного управления, а также доступен в качестве датчика затемнения. Не требует нейтрального провода. Узнайте больше на lutron.com. Они доступны благодаря нашей связи с amazon.com.
Универсальный датчик диммирования Leviton (IPSD6-1LZ) представляет собой датчик присутствия и диммер в одном устройстве. Он имеет 180-градусное поле зрения на площади до 900 кв. Футов и включает ручные предустановки для настроек времени отсрочки (около 40 долларов США благодаря нашей связи с amazon.com). Совместим с диммируемыми светодиодами, КЛЛ и лампами накаливания. Не требует нейтрали. Посетите leviton.com.
Таймер вентилятора для ванны
Таймер для ванной
Lutron’s Maestro MA-T51 Таймер обратного отсчета (около 31 доллара благодаря нашей связи с amazon.
com). Этот таймер можно настроить на работу вентилятора или освещения в течение 5–60 минут перед автоматическим отключением. Он также имеет ручное управление двойным касанием. Оранжевые светодиоды показывают время, оставшееся до выключения устройства. Этот единственный таймер не требует нейтрали. Он также доступен в виде двойного таймера для управления освещением и вентилятором. Узнайте больше на lutron.com.
Вентилятор для ванны с контролем влажности
Вентилятор для ванны Broan UltraSense (от 250 до 550 долларов США) автоматически включаются, когда обнаруживают влажность на потолке, и выключаются, когда уровень влажности падает. Эти вентиляторы доступны в одно- и многоскоростных версиях. Последние автоматически увеличивают скорость, чтобы как можно быстрее удалить пар из душа. Модели с датчиками движения автоматически увеличивают скорость вращения вентилятора для контроля влажности и запаха, когда кто-то входит в комнату. Посетите broanultra.com.
Таймеры для вентиляторов ванны важны, потому что избыточная влажность может привести ко всему: от конденсата на окнах и плесени до сырости и гниения внутри стен.
Таймеры, подключенные к вытяжным вентиляторам, должны быть рассчитаны на работу с электродвигателями, что делает их более дорогими, чем те, которые работают с лампами накаливания. Некоторые новые настенные таймеры имеют двойное управление для выключения света и вентиляторов по истечении заданного времени. Чтобы получить максимальную отдачу от интеллектуальных таймеров вентилятора для ванны, купите вентилятор с датчиком влажности, который автоматически включается и выключается по мере того, как уровень влажности на потолке поднимается и падает.
Таймеры наружного освещения
Встраиваемый таймер Instamatic серии E1600
Таймер Leviton Vezia VPT24-1PZ
Автоматическое наружное освещение удобно, но самые умные таймеры — это астрономические версии, которые выключают и включают свет на основе памяти о 365 днях время восхода и захода солнца в зависимости от местоположения вашего дома. Эта функция особенно полезна, если вы живете в северном климате с большим диапазоном светового дня от лета до зимы.
Просто найдите долготу и широту вашего дома на http://www.worldatlas.com и введите их в таймер. Таймер автоматически рассчитывает время «включения» заката. Затем выберите установленное время работы или дайте таймеру выключить свет на рассвете. К таким таймерам относятся:
- Левитон ВПТ24-1ПЗ (показан здесь)
- Интерматик EI600WC
- Торк SS721ZA
- Pass & Seymour RT24W — доступен в вашем местном домашнем центре.
У устройств со случайными настройками время включения и выключения может меняться, что повышает уровень безопасности, обманывая грабителей, заставляя их думать, что кто-то дома, когда вас нет. Новейшие (и самые дорогие) астрономические таймеры совместимы с КЛЛ и светодиодными лампами в дополнение к лампам накаливания и галогенным лампам. Несовместимые таймеры могут вызвать мерцание компактных люминесцентных ламп и сократить срок их службы.
Таймеры наружного освещения
Существует множество типов таймеров наружного освещения, но лучшие из них запрограммированы на включение света в зависимости от времени дня и наступления темноты.
Встраиваемые в стену таймеры Intermatic серии EI600 (около 40 долларов благодаря нашей связи с amazon.com). Эти таймеры не требуют нейтрального провода. Эту серию таймеров настоятельно рекомендуют профессионалы в области освещения, и пользователи сообщают, что их легко установить и запрограммировать. Узнайте больше на intermatic.com.
Программируемый таймер Leviton Vizia VPT24-1PZ для внутреннего и наружного использования (около 40 долларов благодаря нашей связи с amazon.com). Этот таймер поставляется с лицевой панелью трех разных цветов и имеет пятилетнюю гарантию. Нужен нулевой провод. Узнайте больше на leviton.com.
Диммеры для компактных люминесцентных ламп и светодиодов
Вы можете сэкономить до 55 долларов в год, заменив лампу накаливания на диммируемую светодиодную лампу и регулярно используя ее при низких уровнях мощности. Помимо экономии энергии, диммеры обеспечивают комфорт и удобство. Тем не менее, технология затемнения с трудом поспевает за достижениями в области компактных люминесцентных ламп и светодиодных ламп.
Проблемы включают в себя:
- Уменьшенный диапазон диммирования. В отличие от ламп накаливания, большинство КЛЛ и светодиодных ламп не тускнеют до очень низких уровней. Некоторые диммируемые светодиодные лампы могут приблизиться, но это зависит от схемы конкретной лампы.
- Отключение света. КЛЛ и светодиодные лампы иногда выключаются до того, как ползунок достигает дна.
- Свет не включается. После того, как вы приглушите яркость КЛЛ или светодиодной лампы, она иногда не включится, пока вы не переместите ползунок диммера вверх. Этот эффект «всплывания» может действительно разочаровать в трехсторонней ситуации, когда светом можно управлять с нескольких выключателей, а не только с помощью диммера.
- Неожиданное выключение света. На диммируемые КЛЛ и светодиодные лампы могут влиять колебания сетевого напряжения, и они могут выключаться (а не просто тускнеть или мерцать, как лампы накаливания) при использовании фена или пылесоса.
Хорошая новость заключается в том, что технология диммерных переключателей совершенствуется.
Новейшие выключатели работают хорошо и могут эффективно регулировать яркость смешанных источников света в одной цепи. Плохая новость заключается в том, что эти выключатели дорогие, и для них требуются дорогие диммируемые светодиодные лампы и лампы CFL (они также отлично работают с лампами накаливания и галогенными лампами). Список совместимых ламп можно найти на веб-сайтах производителей. Некоторым требуется нейтраль, а некоторым нет, поэтому внимательно проверяйте упаковку.
Диммеры для компактных люминесцентных ламп и светодиодов
Универсальный диммер Leviton SureSlide 6674 (около 25 долларов США благодаря нашему сотрудничеству с amazon.com). -тарелки. Нужен нейтрал. Узнайте больше на leviton.com.
Коллекция Lutron C-L Dimmer Collection включает Skylark Contour (около 26 долларов США) и Maestro (около 35 долларов США; показана) среди других моделей. Эти диммеры включают в себя регулируемые циферблаты, которые подходят для широкого диапазона диммируемых ламп.
Доступно благодаря нашей связи с amazon.com. Посетите lutron.com для получения списка совместимых ламп.
Диммер Lutron Credenza C-L Lamp (около 15 долларов США благодаря нашему сотрудничеству с amazon.com) подключается к любой розетке для затемнения настольных и напольных ламп с лампами накаливания и галогенными, а также диммируемых КЛЛ и светодиодных ламп. Обычный диммер Credenza (около 15 долларов) позволяет использовать стандартную галогенную лампочку или лампу накаливания вместо более дорогой трехходовой лампы, а также подключается к стандартным розеткам. Узнайте больше на lutron.com.

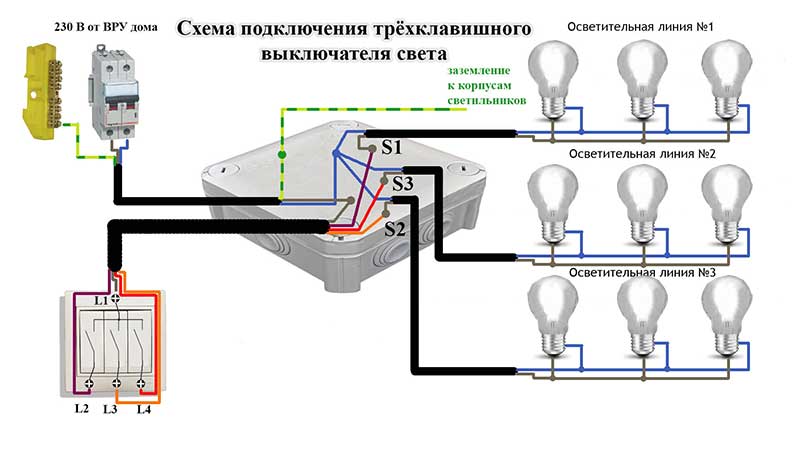

Проверьте проводку перед покупкой
Выключатель без нулевого провода
Если ваш переключатель подключен так же, как этот — подключен к проводу, обмотанному черной лентой, и к черному проводу — оба провода горячие, и ни один из них не может служить нейтралью.
Упаковка программируемого таймера
На упаковке диммера обычно указано, требуется ли для диммера нейтральный провод.
Многим из новых сложных интеллектуальных переключателей требуется нейтральный провод для запуска схемы внутри переключателя, особенно для тех, которые совместимы со светодиодными лампами и КЛЛ. Прежде чем купить новый переключатель, проверьте упаковку. Большинство специально скажут вам, требуется ли нейтраль (фото).
Чтобы проверить, есть ли в распределительной коробке нейтральный провод:
- Отключите питание и с помощью бесконтактного детектора напряжения убедитесь, что цепь разомкнута, прежде чем снимать крышку.
- Снимите накладку, отвинтите и снимите переключатель. На фото показана одна распространенная ситуация без нулевого провода.
Первоначально опубликовано: 18 октября 2019 г.
Похожие проекты
Популярные обучающие видео
ⓘ
DOS02-LW — Выключатель света с датчиком присутствия Decora, автоматическое включение, 2A, для жилых помещений, однополюсный, белый
Прокрутите для увеличения
Выберите цвет
| Название | Электронная почта | |
| Бюллетень продукции | Посмотреть | Эл. адрес |
| Название | Электронная почта | ||
| Инструкция | Посмотреть | Эл. адрес | |
| Инструкция (на французском языке) | Посмотреть | Эл. адрес | |
| Инструкция (на испанском языке) | Посмотреть | Эл. адрес | |
| Руководство по покупке датчиков | Посмотреть | Эл. адрес | |
| Лист решений | Посмотреть | Эл. адрес | |
| Инструкции по очистке изделия | Посмотреть | Эл. адрес | |
Характеристики продукта
Автоматическое включение/выключение: Да
California Title 24: Да
Цвет: Белый
Покрытие (кв.
фут): 180°, 900 кв. FT
Оценка: Жилой
Светодиодный цвет: Зеленый и красный
Рейтинг нагрузки: 150 Вт светодиод/CFL, 250 Вт на ламп/галоген, 250VA ELV, 200VA MLV, 2A Resistive
Полюс: 1
Технология датчика: Пассивный инфракрасный
Тип датчика: Занятость
Стандарты и сертификаты: CSA, FCC, заголовок 24
Название стиля: Decora
Переключение: Реле
Время: 1M, 5M, 10M, 20M
: , 5M, 10M, 20M
: , 5M, 10M, 20M
7. Не входит в комплект
Гарантия: 5 лет, ограниченная
Электропроводка: Требуется заземление или нейтраль
- Идеально подходит для кладовых, туалетов, прачечных и подвалов
- Автоматическое включение/выключение
- Элементы управления LED, CFL, лампы накаливания, галогенные, магнитные низковольтные, электронные низковольтные
- Обеспечивает угол обзора 180°, площадь покрытия 900 кв.
