Коаксиальный антенный кабель
На этой странице мы расскажем, как выбрать антенный кабель и подключить его к оборудованию.
Коаксиальный кабель
Для подключения спутникового (а также кабельного и эфирного ТВ) используется коаксиальный антенный кабель, защищающий проходящий по нему сигнал от внешних электромагнитных излучений.
Как видно на картинке, кабель состоит состоит из двух проводников, изолированных друг от друга диэлектрическим полимером, и внешней изоляционной оболочки.
Внутренний проводник обычно изготавливается из медного или, чаще, алюминиевого сплава, а внешний сделан из фольги и оплетки, которые и обеспечивают защиту от внешних электромагнитных полей.
Сразу ответим на резонный вопрос – а почему нужно использовать именно коаксиальный многослойный кабель, а не простой алюминиевый или медный провод. Теоретически, по такому проводу тоже будет идти сигнал, но его качество будет низкое, так как не будет защиты от помех.
Как выбрать коаксиальный антенный кабель
Основный показатели качества коаксиального кабеля, на которые нужно обращать внимание при выборе, следующие:
- Показатель затухания сигнала, проходящего по центральному проводнику (волновое сопротивление) и зависящего от материала этого проводника.
В кабеле из медных сплавов затухание ниже, чем в проводнике, изготовленном из алюминиевых сплавов. В нашем случае волновое сопротивление должно быть 75 Ом - Внешняя изоляция.
Согните кабель, и если он гнется с заломом, то изоляция слишком гибкая (в случае если вам попался некачественный кабель, то когда вы попытаетесь его согнуть, изоляция вообще может лопнуть). При сгибании кабель должен оставаться круглым. Диаметр оболочки кабеля не должен быть менее 6 мм. - Давность изготовления кабеля. Выясните, когда был изготовлен кабель — если он до продажи 10 лет лежал на складе, это негативно будет влиять на его свойства.
- Ненарушенная целостность оболочки. Даже небольшие повреждения наружной изоляции кабеля могут привести к проблемам с сигналом.
В кабеле из медных сплавов затухание ниже, чем в проводнике, изготовленном из алюминиевых сплавов. В нашем случае волновое сопротивление должно быть 75 ОмРекомендуемые модели кабеля
RG-6
Это стандартная марка коаксиального антенного кабеля с омедненным центральным проводником и алюминиевой оплеткой.
Такой кабель подходит, если расстояние от антенны до приемника не превышает 30 м.
SAT-50 или SAT-703
Марки кабеля производителя CAVEL (Италия), используется, если между приемником и антенной расстояние значительное (более 30 м.)
DG 113PEM
Производитель этой марки — тоже CAVEL. Такой кабель имеет повышенную устойчивость к атмосферным перепадам и используется, если значительная длина кабеля будет располагаться на улице. Для соединения этого кабеля используются нестандартные разъемы, не забудьте их приобрести.
Как подключить антенный кабель к телевизору
Для подключения кабеля к любому оборудованию, в т.ч. и к телевизору, а также для соединения двух отрезков кабеля между собой используются специальные F-разъемы.
По сути, F-разъем — это обычная втулка, которая накручивается на кабель. Далее ее можно подключить к оборудованию, на котором имеется вход для F-разъема. Если же такого входа нет или разъем используется для соединения двух отрезков кабеля, то используется переходник (обычно продается в паре с F-разъемом).
Виды F-разъемов
Вкручиваемый разъём типа RG-6 (HYR-0810C, F-U6P, GF-810C, F7209C). Устанавливается путем вкручивания на кабель.
Обжимной F-разъем типа RG-6 (HYR-0803C, F-7206, GF-803C, F-C6P). Способ монтажа – обжим разъёма (коннектора) на кабель.
HYR-2019 F-разъём угловой под винт. Угловая конструкция предотвращает перегибание кабеля, например, когда подключенный телевизор находится близко от стены. Способ монтажа — винтовой крепёж. Другие модификации: GS-1419, F-7103.
Процесс подключения
Сделайте разрез в несколько сантиметров вдоль кабеля, не повреждая других слоев.
Аккуратно отогните и срежьте оболочку вдоль всей линии разреза.
Отогните фольгу и (или) медную оплетку. Если размер внутренней резьбы разъема больше диаметра кабеля, то перед загибом фольги намотайте на кабель изоленту.
Если изнутри фольга покрыта слоем пластика, то выверните часть фольги наизнанку, чтобы расположить токопроводящую часть на наружной стороне.
Далее нужно прорезать изолятор, его нужно отрезать, отступив около сантиметра от загиба фольги.
После этого нужно накрутить F-разъем на фольгу
И отрезать центральную жилу, чтобы выступало около 3 мм.
Навинчивайте вторую часть F-штекера и теперь кабель можно подключить к телевизору, ресиверу или другому оборудованию.
Ваша заявка успешно принята!
Скоро с вами свяжется наш специалист
Подключить
какой лучше для цифрового телевидения
Телевизоры » Эфирное телевидение » Антенны для цифрового телевидения
Автор Константин Просмотров 1.2k. Опубликовано Обновлено
Антенный кабель является ключевым звеном любой телевизионной системы – цифровой, спутниковой или кабельной. Провод предназначен для подключения антенны к телевизору, приставке и другим элементам телесистемы (усилителям, разветвителям).
Во многих случаях пользователи подходят к выбору кабеля неосознанно. Просто покупается самый дешевый проводник и используется внутри квартиры. Но, чтобы уровень поступаемого на телевизор или ресивер сигнала был наивысшим, а сам кабель прослужил «вечно», нужно опираться на тип телесистемы и условия, в которых будет находиться провод. В рассматриваемом случае кабель также называется «фидер».
Содержание
- Устройство антенного кабеля
- Как выбрать антенный кабель
- Какой телевизионный кабель лучше: рейтинг популярных марок
- Сравнительная таблица кабелей
- Какую марку телекабеля выбрать
Устройство антенного кабеля
Для цифрового телевидения от эфирной, спутниковой антенны, кабельного провайдера, нужен коаксиальный кабель. Конструктивно представляет собой два проводника (сердечника и оплетки), находящихся в одной оси.
Сам же кабель конструктивно устроен следующим образом:
- Внешняя оболочка. Выполняет функцию защиты антенного шнура от механических повреждений и внешних погодных влияний, если делается уличная прокладка.
- Экранирующий слой. Является барьером для электромагнитных наводок от высоковольтных линий, радаров, сотового и GSM-оборудования. Собирается экранировка из оплетки, слоя фольги или пленки.
- Слой внутреннего диэлектрика между экраном и основной жилой для предотвращения замыкания между обоими проводниками.
- Центральная жила (или сердечник). Основная составляющая кабеля для транспортировки сигнала. Чем качественнее материал жилы, тем меньше потери, следовательно, выше уровень конечного сигнала на ТВ или тюнере. Жила может быть из чистой меди, алюминия, стали с напылением меди.
Как выбрать антенный кабель
При подборе ТВ-кабеля ориентируйтесь на следующие факторы:
- Материал наружной изоляции. При изготовлении фидеров внешняя защита выполняется из слоя поливинилхлорида или полиэтилена. Первый вариант (ПВХ) нестойкий к солнечным лучам, поэтому применять на улице не рекомендуется. Со временем оболочка начнет трескаться и распадаться, поэтому лучше использовать только внутри помещения, квартиры. А вот для уличного использования лучше выбрать кабель с внешним полиэтиленовым материалом. Он устойчив к УФ-лучам (ультрафиолету) – на данный момент самый лучший вариант при наружной прокладке.
- Толщина сердечной жилы. Чем больше диаметр, тем меньше потери при передаче сигнала от ТВ-антенны. Но выбор «фидера» со слишком толстой жилой ведет к возможным сложностям монтажа системы, так как практически все штекеры и разъемы рассчитаны на стандартные размеры. Если же взять тонкий кабель, то провести трассу будет легче ввиду большей эластичности проводника, но потери чуть выше. Да и монтаж будет затруднительнее. Стандартная толщина жилы – 1мм.
А вот для уличного использования лучше выбрать кабель с внешним полиэтиленовым материалом. Он устойчив к УФ-лучам (ультрафиолету) – на данный момент самый лучший вариант при наружной прокладке.Какой телевизионный кабель лучше: рейтинг популярных марок
Сравнительная таблица кабелей
Какую марку телекабеля выбрать
DVB-T2 Антенный кабель Выбор коак Рейтинг Цифровое ТВ
Оцените автора
RS Компоненты | Промышленные, электронные продукты и решения
Компоненты РС | Промышленные, электронные продукты и решения- Поддержка
- Откройте для себя
- для вдохновения
- Найдите местное отделение
Разделы нашей продукции:
- Аккумуляторы и зарядные устройства
- Соединители
- Дисплеи и оптоэлектроника
- Контроль электростатического разряда, чистые помещения и прототипирование печатных плат
- Пассивные компоненты
- Блоки питания и трансформаторы
- Raspberry Pi, Arduino и средства разработки
- Полупроводники
- Механизм автоматизации и управления
- Кабели и провода
- Корпуса и серверные стойки
- Предохранители и автоматические выключатели
- HVAC, вентиляторы и управление температурным режимом
- Освещение
- Реле и формирование сигналов
- Переключатели
- Доступ, хранение и обработка материалов
- Клеи, герметики и ленты
- Подшипники и уплотнения
- Инженерные материалы и промышленное оборудование
- Застежки и крепления
- Ручной инструмент
- Механическая передача энергии
- Сантехника и трубопровод
- Пневматика и гидравлика
- Электроинструменты, Пайка и сварка
- Компьютеры и периферия
- Уборка и техническое обслуживание помещений
- Офисные принадлежности
- Средства индивидуальной защиты и рабочая одежда
- Безопасность и скобяные изделия
- Безопасность сайта
- Испытания и измерения
Описание коаксиальных кабелей
Коаксиальный кабель (или «коаксиальный кабель») — наиболее распространенный кабель, используемый для передачи видеосигналов.
Название «коаксиальный» относится к общей оси двух проводников.
Конструкция
Коаксиальный кабель имеет центральную жилу из цельной меди или омедненной стали, окруженную непроводящим диэлектрическим изоляционным материалом. Диэлектрик окружен экраном из фольги и/или медной оплеткой, которые образуют внешний проводник, а также защищают от электромагнитных помех (ЭМП). Внешний проводник/экран заключен в оболочку из ПВХ.
Большинство коаксиальных кабелей для видеоприложений имеют номинальное сопротивление 75 Ом. Их различные электрические и физические характеристики делают важным выбор правильного типа кабеля для конкретного применения.
Коаксиальные кабели, соответствующие спецификациям правительства США, имеют обозначение RG. Значение отдельных компонентов обозначения:
Если перед косой чертой (/) появляются буквы A , B или C , это указывает на модификацию или пересмотр спецификации.
Например, RG 8/U заменяется RG 8A/U.

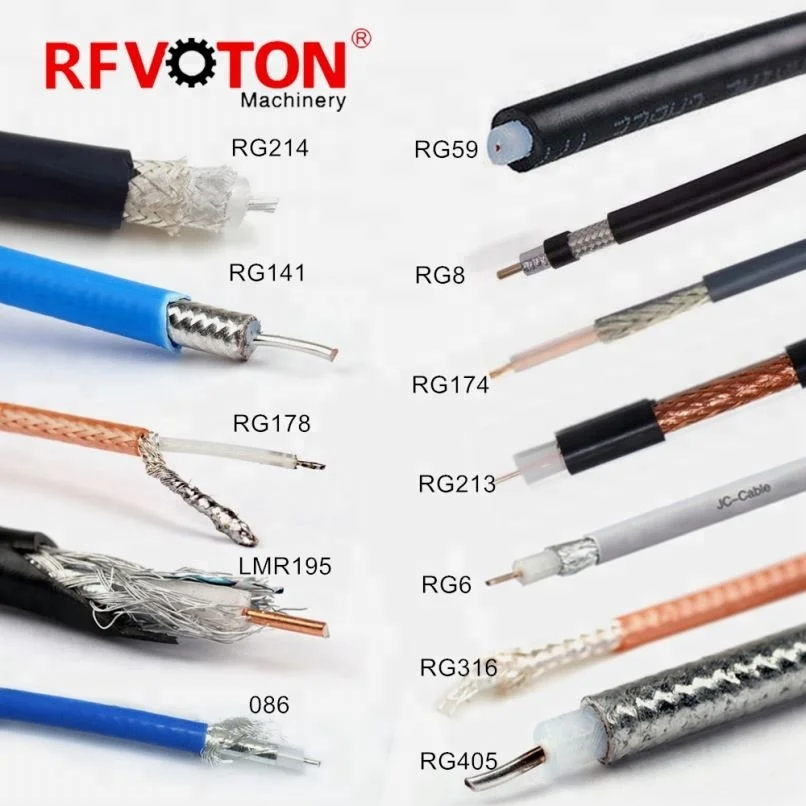

Тремя наиболее часто используемыми типами коаксиальных кабелей для видеоприложений являются RG59/U, RG6/U и RG11/U.
RG59/U доступен с центральным проводником из сплошной меди или из омедненной стали. Он подходит для основных аналоговых телевизионных антенн в жилых помещениях и для базовых систем видеонаблюдения на коротких участках кабеля. Тип, плакированный медью, обладает высокой прочностью на растяжение и должен использоваться при концевой заделке кабеля разъемами F-типа.
RG6/U Quad-shield — это минимальное требование в соответствии с последним австралийским стандартом для кабелей для цифровых телевизионных антенн и для всех телевизионных антенных кабелей для квартир/квартир (MATV). Он также используется для распределения кабельного телевидения (CATV) и спутникового телевидения (SATV) в жилых или коммерческих помещениях. Он имеет внутренний проводник из стали с медным покрытием.
Доступны версии RG6/U с одним, двумя и тремя экранами, но они не обеспечивают надлежащего экранирования от электромагнитных помех.
Четырехэкранный экран RG11/U используется для тех же приложений, что и RG6/U, либо для прокладки магистральных кабелей, либо для длинных распределительных сетей. Он имеет внутренний проводник из стали с медным покрытием.
Выбор правильного кабеля
Используйте приведенную ниже таблицу, чтобы определить, какой кабель следует использовать для вашего приложения.
Аналоговое телевидение RG59/U Приемлемая производительность на кабельных трассах РГ6/У Обеспечивает превосходную производительность на кабельных трассах длиной 225 м, но РГ11/У Для кабелей длиной более 545 метров. Видеонаблюдение RG59/U Приемлемая производительность на кабельных трассах РГ6/У Обеспечивает превосходную производительность на кабельных трассах длиной 225 м, но РГ11/У Для кабелей длиной более 545 метров. DTV, CATV, SATV, MATV RG6/U Стандартный кабель для этих приложений РГ11/У Рекомендуется для длинных кабелей и магистральных кабелей.

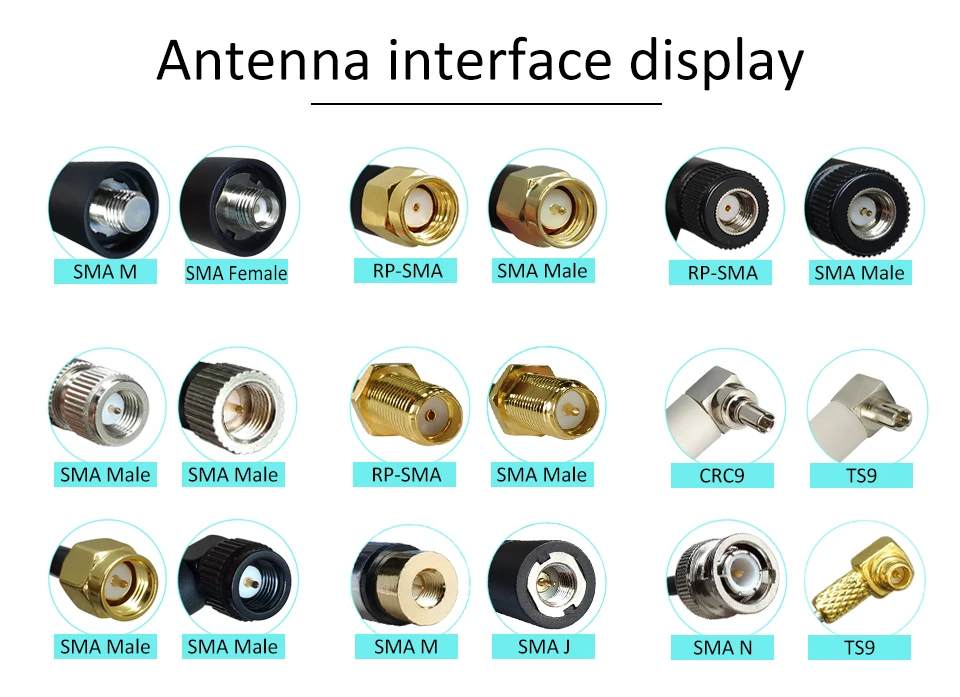

Коаксиальные разъемы
Разъемы BNC представляют собой разъемы байонетного типа, обычно используемые в системах видеонаблюдения. Это наиболее подходящий разъем для использования с RG59./U кабель. Разъемы BNC указаны в стандарте IEC IEC60169-8.
Спор о том, что означает «BNC» в «разъеме BNC», будет продолжаться вечно.
Он был определен по-разному: соединитель британского военно-морского флота, соединитель байонетного узла, соединение с байонетной гайкой, соединитель Baby Neil и т. д. Двух инженеров компании Amphenol, которые изобрели соединитель BNC, звали Пол Нил и Карл Консельман. Поэтому кажется логичным, что «истинное» значение аббревиатуры «BNC», возможно, « B ayonet N 9».0106 eil- C oncelman».
Разъемы F-типа используются для кабельного телевидения, спутникового телевидения и цифрового телевидения в сочетании с кабелями RG6 или RG11. Внутренний проводник кабеля, плакированный медью, образует внутренний » штырь» соединителя. Хотя соединители типа «закручивание» доступны, они не обеспечивают надежного соединения по сравнению с соединителем обжимного типа, который был завершен с помощью высококачественного обжимного инструмента с храповым механизмом. Соединители F-типа также известны как разъемы F-81 и соответствуют стандарту IEC IEC60169.
Разъемы F-типа названы в соответствии с типом кабеля или приложением, для которого они были разработаны, как показано в таблице ниже.
Название разъема Применение/описание F-59 Вилка F-разъема, которая захватывает внешнюю оплетку и оболочку коаксиального кабеля RG-59, RG-6 (RG-56) или RG-11. Центральный проводник кабеля проходит через разъем, образуя центральный контакт. Ф-6 (Ф-56) Ф-11 Ф-61 Аппаратный или панельный F-разъем (обычно гнездовой) с припаянными кабельными соединениями. Предусмотрена резьба 3/8″ (шаг 32) для крепления гайки соединителя с наружной резьбой. Ф-71 Штекер/штекер F-разъем. Ф-81 Гнездовой/гнездовой F-разъем, используемый для соединения двух кабелей со штыревыми концами для линейного или настенного применения.
