Tv box на 8 ядерном Amlogic S912

Обзор тв приставки Cooleme MB2 на актуальном процессоре Amlogic S912. Если вкратце — приставка функциональная, быстрая и с толковой системой охлаждения. Мощный процессор обеспечивает плавную работу системы, аппаратную поддержку видео в высоком качестве (до 4К), и даже позволяет использовать девайс в качестве игровой консоли. В обзоре — тесты производительности и возможностей в воспроизведении видео, стресс тесты и оценка системы охлаждения, разборка и конечно же личные впечатления…

В сентябре прошлого года у меня на тесте была приставка — Cooleme MB1, которая базируется на процессоре Amlogic S905X. Приставка мне очень понравилась своей быстрой и стабильной работой, собственно поэтому и взял MB2. В обзоре я буду сравнивать эти модели и мы попытаемся разобраться в чем основные различия и преимущества S912 от S905x в условиях реального использования и стоит ли переплачивать за «ядра». А пока давайте ознакомимся с характеристиками обозреваемой модели.

:
— WiFi: IEEE 802.11b/g/n/ac 2.4G+5.8G
— Bluetooth 4.0
— Ethernet: 1000Mbps LAN
Операционная система: Android 6.0

Все это указано на коробке, которая абсолютно не изменилась в сравнении с первой частью. Коробка крепкая и надежно защищает содержимое.

Комплектация абсолютно стандартная: tv box, блок питания, hdmi кабель, пульт дистанционного управления и пользовательская инструкция на английском языке.

Блок питания на 2А, мощность с запасом. Даже при многочасовой работе с высокой нагрузкой он остается лишь слегка теплым.

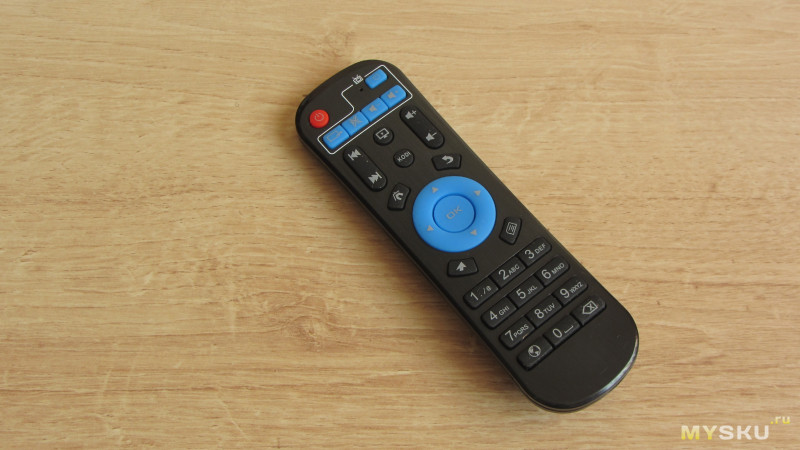

Комплектный пульт стандартный и многим хорошо известный, т.к используется в сотнях других моделях. В топку! Объясню почему. Во-первых, он неудобный, а кнопки нажимаются очень туго. Во-вторых, у него нет обучаемых кнопок, что бы назначить на них частичное управление телевизором (включение, отключение, громкость и т.д). В-третьих, ик передатчик у него довольно слабенький и сигнал передается только при прямой направленности, что не всегда бывает удобным. Ну и последнее, но самое главное — приставка поддерживает технологию HDMI CEC, что дает возможность управлять приставкой просто пультом от вашего TV, а это гораздо удобней! Кроме прочего приставка поддерживает включение и отключение одной кнопкой. Т.е можно настроить ее таким образом, что при включении телевизора она также включиться, а при отключении, соответственно выключиться. Даже если приставка выключена, а вы смотрите телевизор, то при переключении источника сигнала на нее, она автоматически запускается. Эту функцию поддерживают все современные телевизоры, к примеру в моем samsung эта функция называется AnyNet, у других производителей может называться как-то по другому, но общее название технологии HDMI CEC. С помощью своего пульта от tv я легко выполняю все действия, как в меню (передвижения, настройки, выход), так и при просмотре видео (перемотка, громкость, пауза и т.д).

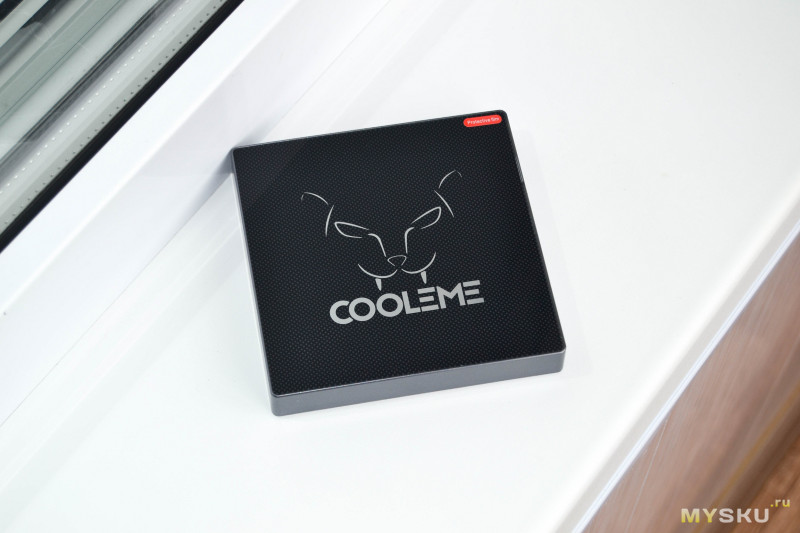

Перейдем к внешнему виду. Размеры «коробочки» очень миниатюрны — 11см*11см, а толщина всего 1,4см. До тестов были опасения по поводу перегрева, т.к у меня уже был негативный опыт с миниатюрной приставкой Nexbox, где она грелась даже при простых задачах, а в сложных — просто закипала. К счастью опасения не подтвердились, система охлаждения выполнена нормально, но об этом чуть позже.
Дизайн у нее довольно интересен, верхняя часть изготовлена из стекла или пластика, имитирующего стекло. На нем даже есть защитная пленка :). Логотип с кошачьей мордочкой выглядит интересно, а текстура подложки из вкрапления серых точек делает ее менее маркой, хотя отпечатки все равно остаются. Визуально она очень напоминает Beelink GT1, за исключением рисунка все аналогично. Поэтому вначале я предположил, что материнка и компоненты у них аналогичные, но разборка показала что это не так.

Основная часть разъемов расположена на тыльной части: SPIDF (оптический выход звука), LAN для проводного подключения интернета, HDMI разъем версии 2.0 (поддержка разрешения 4K/Ultra HD), USB и разъем питания на 5V.

На правой грани разместили дополнительный USB разъем и слот для установки карт памяти формата micro sd.

Основание на первый взгляд чистое, но присмотревшись, в правом верхнем углу можно заметить небольшое отверстие — это скрытая кнопка для входа в recovery.

Вещь очень полезная, т.к через рекавери можно обновлять прошивки, делать вайпы или сброс к заводским настройкам — в общем все по аналогии с рекавери на смартфоне. Один раз уже меня это здорово выручило. Ковыряясь в боксе, я работал с системными файлами (рут кстати присутствует с коробки), пытаясь заставить работать автофреймрейт и видимо сделал что-то не то, так как получил вечную загрузку. Зайдя в рекавери (в выключенном состоянии нужно зажать зубочисткой скрытую кнопку и включить приставку) я сделал factory reset и получил рабочую и чистую прошивку.

Да, еще стоит упомянуть, что при работе, на лицевой части горит неяркий белый светодиод. Он не отвлекает и не слепит. Для меня это важно, т.к кровать расположена напротив тумбы под tv. На некоторых боксах ставят такие адские огни, что я даже заклевал их черной изолентой.

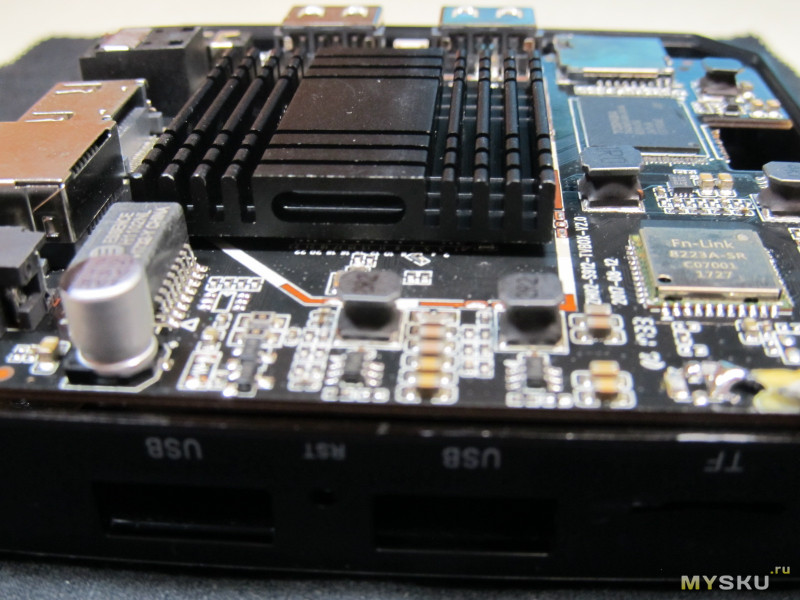

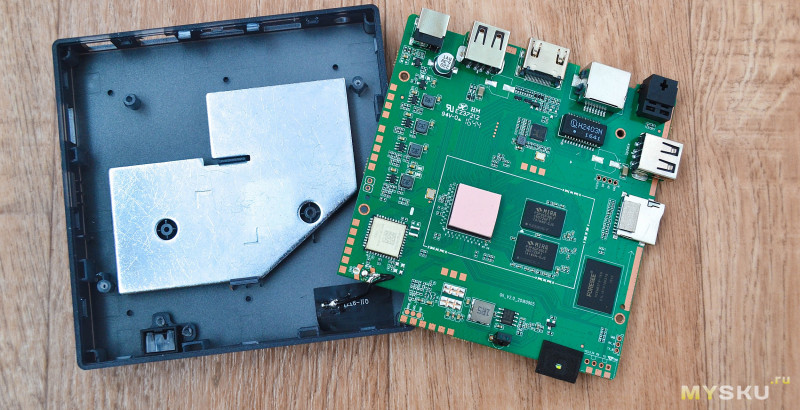

Очень было интересно что внутри — рассмотреть плату, компоненты, оценить и при необходимости улучшить систему охлаждения. Поэтому я его разобрал, благо сделать это совсем не сложно. Защелки по периметру корпуса открываются слегка заточенной кредиткой, начинать лучше с разъема ethernet. Сняв аккуратно крышку мы можем рассмотреть тыльную часть материнки, где видно два чипа памяти. Чипы ничем не прикрыты с этой стороны, что показалось странно, т.к часто их накрывают металлическими коробами для более лучшего охлаждения.

Что бы добраться до лицевой части нужно просто открутить 3 винтика и аккуратно отделить от прокладки на двухстороннем скотче. Увидев массивную пластину с большой площадью, сразу стало ясно почему девайс в работе не перегревается. Пластина через теплопроводящую резинку контачит с процессором, забирая на себя излишнее тепло. В целом компоновка платы мне понравилась, по структуре точно такая же как и у Beelink, отличается лишь некоторыми составляющими.

Около процессора можно рассмотреть 2 чипа памяти. Напомню, что еще 2 чипа с обратной стороны. Всего 4 чипа по 512 mb, итого получаем наши 2Gb. Память — MIRA P3P4GF4BLF, сделана в Тайване. По скорости показала хорошие результаты, здесь не экономили.

Встроенный диск это чип Emmc Foresee NCEMBSF9 на 16Gb. Эта память широко используется во многих приставках и проявила себя как надежная, хоть и не очень быстрая.

Комбо модуль, отвечающий за WiFi и Bluetooth: Aigale AW-CM273SM. Обязательное наличие bluetooth в приставках подобного класса даже не обсуждается — геймпад для игр, беспроводная гарнитура (чтобы ночью не мешать домашним), ну различные мышки-клавы. WiFi работает в двух диапазонах 2,4Ghz и 5Ghz.

Чип Realtek RTL8211F отвечает за гигабитный ethernet.

Вот в принципе и все по компонентам, переходим к работе. Включение сопровождается анимацией, после чего мы видим типичный для тв приставок лаунчер. Хорошей новостью является наличие верхней и нижней панелек, которые почему-то часто вырезают из прошивки. Верхняя панель — уведомления, а нижняя — с кнопками меню, домой, назад. При отсутствии этих кнопок управлять боксом только одной мышкой — не возможно, а ведь многие пользуются именно таким методом управления. Например зайдя на форум вы не сможете при помощи мышки свернуть браузер, т.к правый клик заменяет действие назад, а левый — подтверждение действия. И приходится либо долго клацать правой кнопкой (выходя при этом из нужной страницы) или в дополнение к мышке использовать штатный пульт, где можно свернуть приложение кнопкой «домой». Вот и получается шапито, где вы жонглируете пультом от приставки, пультом от тв и мышкой.

Структура главного экрана и меню — привычная и удобная, все иконки и шрифты адаптированы для использования на TV. Тестируя приставку я использовал утилиту для измерения температуры в режиме реального времени. В простое, а так же простых задачах, например использовании браузера температура находится в пределах 44 — 47 градусов.

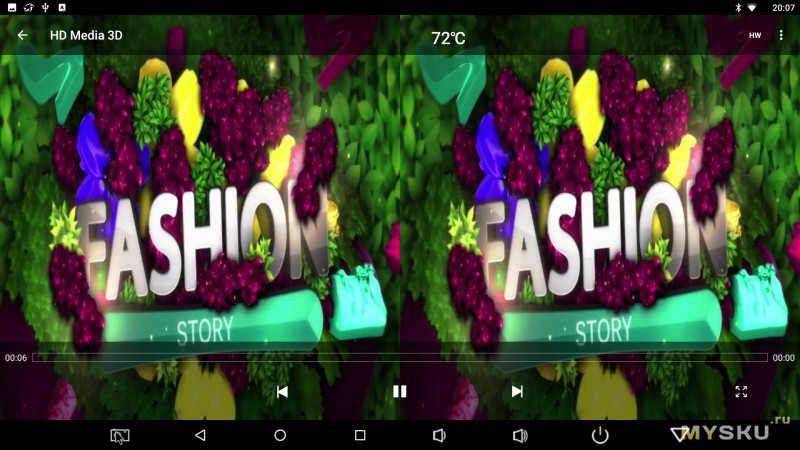

При просмотре фильмов в высоком качестве или онлайн кинотеатрах температура находится в районе 57 градусов.

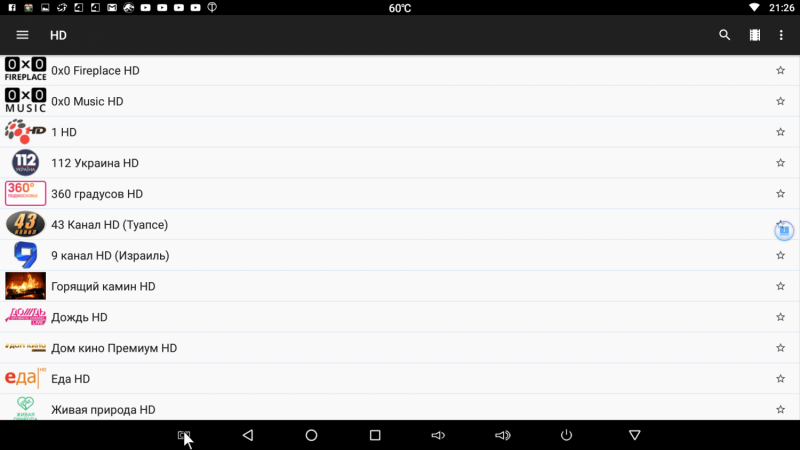

На таком же уровне температура находится и при просмотре онлайн телевидения.

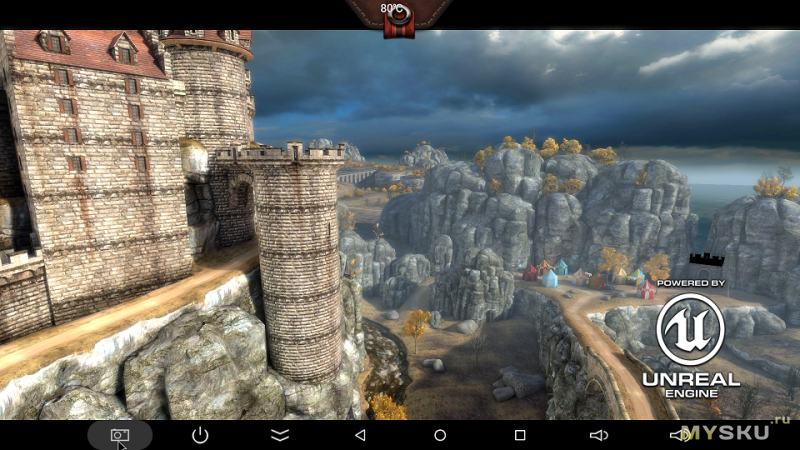

А вот в играх температура значительно подрастает. Температура колеблется в районе 70 градусов.

Далее небольшой стресс тест. Играть несколько часов подряд в игры времени у меня нет, поэтому я сделал имитацию игры, нагрузив графику демонстрационным режимом Epic Citadel. За пол часа температура поднялась до 70 и продолжила расти. Через час она была 80 градусов. Более она не росла, колеблясь в пределах 79 — 82 градусов. При снятии нагрузки температура очень быстро снижается, уже через 10 — 15 секунд она падает на 10 градусов, это говорит о хорошем теплообмене.

Теперь немного расскажу о интересных моментах в настройках. Раздел также адаптирован для управления с пульта, все очень крупное.

Начиная с версии процессоров S905x появилась функция HDR. Она программно делает особо темные сцены более светлыми, поднимая яркость темных объектов. При этом яркость светлых объектов остается без изменений. В принципе чем-то похоже на HDR в смартфоне, только здесь приставка сама определяет, когда лучше включить. У меня стоит в режиме auto и я доволен тем, как она работает. В темных сценах становится видно гораздо больше деталей, но зато пропадает глубокий черный цвет, становясь серым. В принципе если она не нравится — ее можно отключить.
Следующий пункт касается HDMI CEC, это то о чем я уже говорил — управление приставкой пультом от вашего TV.

Есть в настройках и такой пункт, как HDMI self-adaption или другими словами автофреймрейт. При его включении приставка должна переключать частоту видео, в зависимости от источника. Т.е если фильм 24p, режим должен поменяться на 24hz. Но у меня эта функция не заработала. Конечно можно вручную переключать режим в настройках экрана, но это как-то муторно для меня, да и поклацав туда сюда — разницы я не заметил. По умолчанию выставлено максимально возможное качество, у меня это 1080p 60hz.

Далее я проверил плавность воспроизведения различных форматов, в том числе и ultra hd качестве. Все тестовые ролики приставка воспроизвела плавно и без лагов. На некоторых особо тяжелых файлах, например закодированных с помощью HEVK 10 bit с частотой 60 кадров в секунду, первые пару секунд при перемотке видео — подергивается, но потом стабилизируется. VP9 — 60 кадров в секунду так же не проблема для приставки, как и видео в разрешении 4K. В видео обзоре, который будет в конце статьи я запускал несколько тяжелых файлов.
Аппаратно приставка поддерживает такие кодеки:
— VP9-10 Profile-2 up to 4Kx2K@60fps
— H.265 HEVC [email protected] up to 4Kx2K@60fps
— H.264 AVC [email protected] up to 4Kx2K@30fps
— H.264 MVC up to 1080P@60fps
— MPEG-4 ASP@L5 up to 1080P @60fps
— и другие более экзотические кодеки.

С онлайн кинотеатрами, интернет телевидением, и ютубом предсказуемо не возникло ни одной проблемы. Все проигрывается должным образом. Для просмотра фильмов я пользуюсь в основном приложением HD Videobox, которое можно найти на 4PDA. После закрытия FS.TO приложение быстро переделали и теперь основными источниками приложения являются другие кинотеатры, такие как filmix, tree tv и другие. И там все также можно найти фильмы в хорошем качестве.
По сути в плане аппаратной поддержи S912 почти ничем не отличается от S905X, поэтому если ваша цель просмотр видео можно брать на любом процессоре. Основные отличия в приставках на S912 касаются производительности, давайте посмотрим на информацию из CPU-Z. Перед нами уже восьми ядерный процессор с ядрами Cortex A53. Система Big-little, т.е двухкластерная. При простых задачах работают маленькие ядра, при сложных задействуются большие, более мощные. Такая система оправдана в смартфонах, для экономии энергии, но в приставках нам по сути экономить не нужно, ведь питание идет от сети. В чем же тогда плюс маленьких ядер? Ответ прост — в отсутствии перегрева. «Маленькие ядра» — маленькое тепловыделение. Ведь смысл от от мощного процессора, если через 5 минут нагрузок он уйдет в троттлинг? Поэтому при примерно равной мощности процессора S912 в синтетических тестах (именно CPU) с S905X, наш процессор — более холодный.

А вот графика отличается более существенно. Вместо тормозного mali mp450, здесь использовали более продвинутый и мощный Mali T-820.

Посмотрите на результаты тестов в Antutu. Cooleme MB2 на S912 набрал 41171 балл, в то время как Cooleme MB1 только 33625. Прирост 7546 баллов или 18,3%, что может показаться не много.

А теперь давайте разберем и сравним показатели более детально: В результатах теста CPU новый процессор практически не добавил: 13774 против 12761. Всего 1013 баллов или 7,35%. Т.е почти ничего. Но зато процессор стал более холодным. А вот в графике прирост колоссальный: 9301 против 3053. Прирост производительности более 300%. Да, то что графика стала мощней стало видно невооруженным взглядом. На S905X поиграть можно разве что в шахматы или простую аркаду. S912 же может предложить кое-что поболее. Назвать TV BOX игровым язык назвать не повернется, но с 3D у него дела обстоят куда лучше. Тот же асфальт 8 вполне шустро бегает на максималках с хорошими текстурами, да и другие игры которые я запускал работали корректно. Считаю это приятным дополнением к функции воспроизведения видео контента, особенно если есть дети. На таком боксе вполне можно поиграть в гоночки или файтинги, тем более игры на Android развиваются с каждым годом, появляется много портов с компьютерных игр. Чего только стоят стратегии Heroes Might of Migic 3 HD edition или X-XOM: Enemy Within. Порой приятно устроить себе выходной, лежа на диване, залипая в геройчиков.
Конечно же я протестировал память. К оперативке вообще никаких вопросов, скорость очень хорошая — 3340 mb/s, а вот встроенная память посредственная: 45 Mb/s на чтение и около 16 Mb/s на запись.

Последнее — скорость интернета. Полноценно протестировать WiFi я не могу из-за своего древнего роутера TP LINK, которому в этом году стукнуло 9 лет. Он в принципе у меня не выдает по воздуху скорость более 50 Mbps, ну и конечно же в нем отсутствует диапазон 5Ghz. Тем не менее на диапазоне 2,4Ghz в пределах комнаты приставка показала 33 Mbps, что достаточно для онлайн просмотра FullHD видео. На передачу внимание не обращаем, это условия моего тарифного плана.

У других пользователей подобного модуля скорость на 2,4Ghz была в пределах 50 Mbps, а на частоте 5Ghz — 90Mbps. Пора наверное менять своего старичка на что-то поновее…
Но в любом случае WiFi антенна на частоте 2,4Ghz работает не лучшим образом. Преграды в виде стен снижают скорость и достаточно сильно. В соседней комнате скорость уже не более 25 Mbps, а в дальней 12Mbps — 15Mbps. Поэтому если роутер расположен в другой комнате лучше использовать проводное подключение. А т.к приставка является стационарным устройством, то подключение через Ethernet считаю приоритетным. Вот тест скорости через кабель, почувствуйте разницу)) Тарифный план 200 мегабит на скачивание используется на все 100%.

Подведем итоги. Работой приставки я доволен полностью, выделю самые основные плюсы:
+ Справилась со всеми предложенными ей видео форматами в высоком разрешении
+ Хорошая производительность процессора и особенно графики, можно использовать для игр
+ Нормальная система охлаждения, отсутствие перегрева
+ Рут права из коробки
+ Присутствуют всплывающие панельки (уведомления, навигационные кнопки)
+ HDMI CEC с поддержкой включения/отключения одной кнопкой
+ Есть Bluetooth и WiFi с поддержкой диапазона 5Ghz
+ Гигабитный ethernet порт
+ компактные размеры и приятный внешний вид

Минусы, которые я выявил:
— Не работает функция HDMI self-adaption (автофреймрейт)
— Не высокая скорость по WiFi, особенно если есть преграды
— Комплектный пульт неудобный и слабо пригодный для использования.
— Небольшая распространенность, в следствии чего отсутствие активного сообщества.

В целом приставка годная, за время тестирования показала себя надежной, шустрой и безглючной. В дополнение предлагаю посмотреть видео версию обзора, где можно посмотреть на работу приставки в живую. В видео кроме выше написанного присутствуют: запуск видео роликов и фильмов различного качества и запуск игр.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Обзор Nexbox A1 — ещё одного ТВ бокса на не самом удачном Amlogic S912 (с разборкой).

Этих ТВ боксов на S912 развелось уже столько, что и не сосчитать. На этот раз речь пойдёт про Nexbox A1 — бокс обладает практически идентичными характеристиками по сравнению с конкурентами и ценой в ~$65 (в других магазинах можно найти дешевле). Не скажу, что бокс выделяется чем-то особенным, поэтому не думаю, что обзор будет интересно читать людям, которые уже более-менее знакомы с обстановкой в плане новых боксов.

Основные характеристики:

— ТВ бокс: Nexbox A1
— Операционная система: Android 6.0
— Процессор: Amlogic S912, 8 ядер, 64 бит, 2.0GHz
— Видеопроцессор: Mali-T820MP3, 750MHz
— Оперативная память: 2GB
— Встроенная память: 16GB
— Интернет: Wi-Fi a/b/g/n, 2.4G & 5G, 10/100/1000Mbps
— Bluetooth: Bluetooth 4.0
— Размер: 135х98х23мм
— Вес: 186 грамм

Комплект поставки

ТВ бокс поставляется в обычной картонной коробке оформленной в черные цвета. Спереди коробки красуется логотип, а сзади перечислены основные характеристики. И да, оказывается у китайцев не Octa Core, а Octo Core 🙂

Внутри коробки находится стандартный комплект:

— Пульт без батареек
— HDMI кабель
— Блок питания EU
— Небольшая инструкция
Блок питания:
Пульт не такой, как в прошлом боксе (Yoka KB2). Правда по функционалу они похожи, единственное отличие — отсутствие дополнительных 4-х кнопок под нужды пользователя. Что касается самого пульта — работает нормально, по несколько раз «клацать», во всяком случае, не приходится. Кнопки нажимаются без проблем. Достаточно удобный.
Работает от обычных ААA батареек, коих в комплекте нет.

Более подробные фото

Внешний вид

По этому пункту Nexbox A1 на фоне других особо ничем не выделяется.

Сзади находятся две резиновые ножки, закрывающие винты, наклейка с MAC адресом и отверстия для охлаждения. Благодаря ножкам бокс отлично держится на любой ровной поверхности. Так же стоит сказать, что приклеены они хорошо.

По интерфейсам у бокса всё просто — сзади находятся почти все разъёмы. Всё подписано:

На одной из граней так же расположился кардридер.

.
Ко всему прочему бокс имеет довольно маленькие размеры — 135х98х23мм, что сравнимо с среднестатистическим смартфоном (не считая толщины, конечно же).

Разборка

Отклеив ножки открывается доступ к двум винтам, по одному с каждой стороны. Открутив их нужно снять крышку, которая очень хорошо держится на защелках.

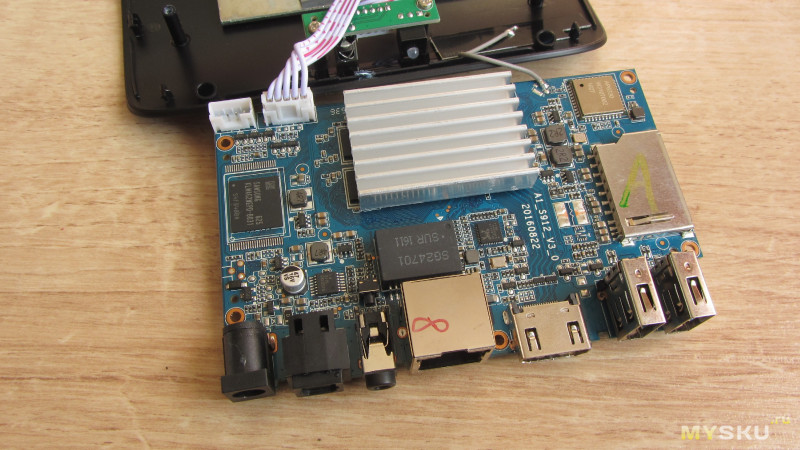

Внешняя сторона платы:

На ней можно обратить внимание на RAM от Skhynix:

На этой же стороне наклеена наклейка с конфигурацией бокса:

Открутив ещё два винта можно вытащить уже всё плату.

ROM от Samsung (KLMAG2WEMB-B031):

За Wi-Fi отвечает AMPAK AP6330:

RLT8211E (Ethernet):

Радиатор:

Качество изготовления хорошее — пыли и прочего нет, что прекрасно видно на фотографиях выше.

Первое включение, ОС

Включается ТВ бокс действительно быстро, буквально пару секунд. Так же во время работы горит синий светодиод, скрытый под глянцевой полосой на самом боксе. Что касается операционной системы — коробка работает на Android 6.0.1 с сторонним лаунчером. Насчёт последнего — он, на удивление, сильно отличается от того, что было на прошлом боксе. Но ничего особо-интересного он из себя всё же не представляет, разве что оболочка оптимизирована под пульт, в отличии от чистого андроида.

Изначально меню на английском, но в настройках можно выбрать русский. К сожалению, русификация далека от идеала… очень далека. Лаунчер же состоит из пяти рабочих столов, если кратко, то на первом находятся такие приложения, как Youtube, Маркет, переход в все приложения и т.д.
На втором столе «рекомендованные» приложения:
На третьем «Online» приложения:

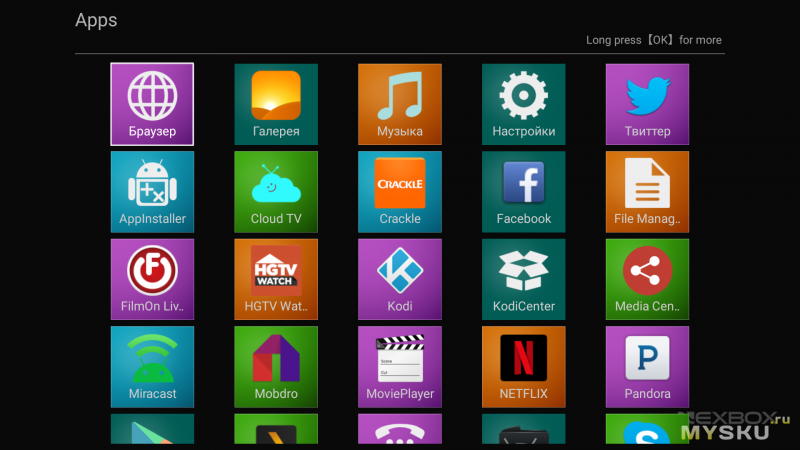

На четвертом стандартные приложения типа «Галереи», плеера для просмотра видео и т.д.:
На последнем переход в настройки, настройка погоды и информация о системе.
Всё вроде бы более-менее красиво, но, например, иконки внизу экрана не нажимаются, хотя логично было бы предположить, что должны были. Чтобы быстро перейти к нужному столу нужно нажать на названия столов. Или же просто листать вправо-влево.

Сторонних приложений, как вы видите, очень много. Среди них половина платные/неработающие сервисы по просмотру онлайн-видео.
Благо есть возможность их удалить (даже без рута, который тут уже есть):
Самые полезные приложения из всего этого набора предустановленных, конечно же, Skype или, например, Youtube, которые работают без замечаний:
Что касается оптимизации — никаких проблем нет. По крайней мере у меня за время использования. Маркет не вылетал (хотя на боксах он часто вылетает), приложения не «крашились». Да и по скорости никаких нареканий.

Информация о ТВ боксе:

Тесты и начинка

Бокс наделили процессором Amlogic S912 (8 ядер, 64 бит, 2.0GHz), который вышел совсем недавно. Всё бы ничего, но уже на данный момент процессор немного устарел (учитывая, что анонсировали его почти год назад) и, как выяснилось, ТВ боксы на его основе имеют баг — во время использования могут проскакивать «розовые» мигания. Как оказалось проблема массовая, причем я её встретил и на прошлом боксе, и проблема явно заключается в процессоре. Конечно нельзя сказать, что этот баг мешает использовать бокс, так как даже я словил баг всего пару раз, но это говорит как минимум о недопилености «долгожданного» процессора.

Из остальных характеристик: видеоускоритель Mali-T820MP3 (750MHz), 2GB оперативной и 16GB (пользователю доступно чуть меньше 12GB) своей памяти. Хоть сейчас это уже далеко не «топ», ТВ боксы с такой начинкой тянут не то, что обычные онлайн-трансляции, а и все существующие игры (особенно если учитывать, что одна из самых «тяжелых» игр для андроида вышла года два назад), проблемы могут быть только с оптимизацией оных. Поэтому выкладывать скриншоты с разных игр я действительно не вижу смысла — ещё боксы на S812 тянули всё без проблем.

Основная информация с AIDA64:
Wi-Fi:

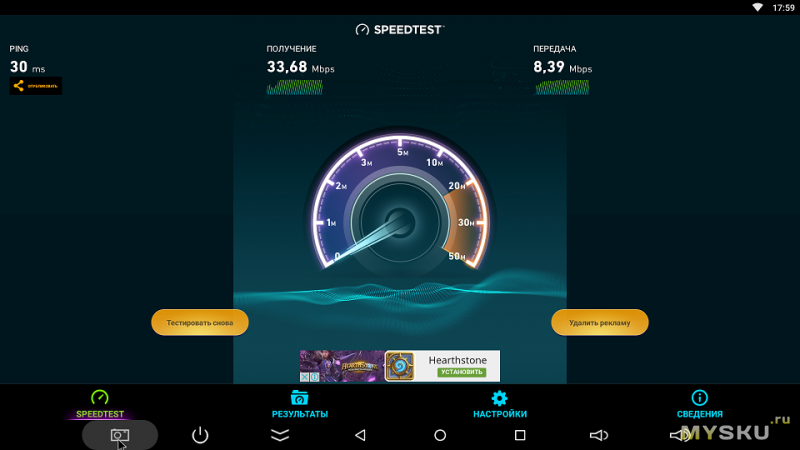

В speedtest’е показал стандартный для моего интернета результат. Качество приёма хорошее (за плохое качество скриншота извиняюсь, просто программа запустилась в портретном режиме).
«игровые тесты»
Антуту:
Гикбенч 4.0:

Более подробные скриншоты

Можно сравнить результаты с другими процессорами:

Хоть тема видео на S912 затрагивается в каждом обзоре (да и в своём прошлом обзоре Yoka KB2 я об этом тоже много писал), но решил проверить бокс в Antutu Video тесте, результаты такие же, как и на остальных боксах, что не удивительно:

Более подробные скриншоты

Ну и последнее — нагрев. В нагрузке (онлайн видео по Wi-Fi) CPU держится на уровне 60 градусов. Сама же коробка еле-тёплая.

Выводы

Обзор конечно вышел не самым объёмным, но основные аспекты работы я затронул.

Итак, что же можно сказать про Nexbox A1? Лично моё мнение — это очередной ТВ бокс на через-чур популярном в последнее время процессоре Amlogic S912, обладающий стандартным набором 2/16GB и шестым андроидом с сторонней оболочкой. При этом ничего хорошего про Amlogic S912 я сказать не могу, учитывая то, что его довольно долго ждали, а у него обнаружились такие вот проблемы. Сейчас Nexbox A1 можно найти за 60 долларов, что на фоне того же Beelink GT1, который можно найти за $50, если не меньше, достаточно дорого, так как на деле они ничем, кроме дизайна, и не отличаются. Поэтому можно смело сказать, что особого смысла покупки «нексбокса» при наличии более известного «билинка» просто-напросто нет.

Я бы ещё хотел добавить своё мнение по поводу целесообразности покупки новых боксов — даже с ценой билинка такие боксы излишне-мощные для большинства задач. Это факт. Думаю всем и так известно, что даже S812 (или S905) в нормальном боксе справится со всеми задачами так же хорошо, а стоят они при этом ~$30-35.

Ну да ладно, тут уже сами вправе решать покупать или нет. Надеюсь обзор был хоть немного интересным 🙂

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Характеристики M96X PLUS на ARM Mali-T820MP3 и S912 и настройка Amlogic TV Box tool

Обзор очередной безымянной приставки на чипе S912. Отличается от одноклассников низкой ценой и вкусными характеристиками, в лице: четырех USB портов, двухдиапазонного WIFI и гигабитной Ethernet сети. Как обычно ищем, что плохо…

Характеристики:
CPU: Amlogic S912
GPU: ARM Mali-T820MP3
RAM 2GB DDR3
ROM: 16GB EMMC
OS: Android 7.1
Ethernet: 1000M LAN
WIFI: 2.4G, 5.0G
Bluetooth: 4.0
USB: 4 шт. USB 2.0
ROOT права: есть
Навигационные панели: есть

Внешний вид

Приставка поставляется в коробке из мягкого картона черного цвета.
Коробки у всех приставок из Китая одинаковые, а модель просто указывают на наклейках.

Комплектация:
— тв бокс с транспортировочной пленкой
— блок питания 5В 2А
— пульт управления
— кабель HDMI длиной 1 метр.
— инструкция на английском языке

Блок питания с евровилкой на 5В 2А. Штекер стандартный диаметром 5,5 мм. Ферритовый фильтр на проводе отсутствует. Провел замеры ваттметром: потребление приставки в простое 4,5 Вт, под нагрузкой 6 Вт. Блок питания почти не греется.

Блок питания внутри

Предохранитель присутствует.

В комплект поставки входит обычный ИК пульт. Простой и распространенный. Входит в комплект большинства приставок из поднебесной. Питается от двух ААА батареек (в комплект не входят).

Внешний вид сбоку. Держать в руке удобно, пользоваться тоже.

Приставка изготовлена из пластика черного цвета.
Сверху приставка глянцевая. Отпечатки пальцев и пыль собирает очень хорошо. Отверстий сверху для вентиляции как обычно нет. Видимо в Китае не знают, что теплый воздух поднимается вверх.

С портами в M96X PLUS все хорошо. Слева направо: слот для SD карт, 4 порта USB 2.0, коаксиальный SPDIF для вывода звука, разъем AV, HDMI, RJ-45, разъем питания.
Используемые USB 2.0 в 2018 году это конечно печаль. Стандарту как никак 18 лет. Виновата тут конечно Amlogic.

С двух других сторон ничего нет. Кажется, что в фактурном пластике есть вентиляционные отверстия, но это не так. Стенки полностью глухие.

Снизу присутствуют резиновые накладки и небольшие вентиляционные отверстия. Вангую страшные проблемы с перегревом. По уму, ножки должны быть высотой 1 см, а вентиляционные отверстия должны быть сверху и снизу.

Вскроем приставку.
По всей площади плата имеет липкие следы от флюса. Желательно смыть ее растворителем, например «Бензин Галоша».
Антенна Wi-Fi представляет собой кусочек скотча с металлическими полосками. Китайцы опять экономят $0.4 на нормальной внешней антенне.

На чипе Amlogic S912 установлен маленький радиатор. Посажен на обыкновенный силиконовый герметик из строительного магазина. Никакой он не «термо», так как чип в простое прогревается очень сильно. По сути, горячий чип накрыли сверху шубой.
Список остальных чипов:
— ОЗУ: Micron, сверху два чипа 2QE22, снизу два 2PEL7.
— ПЗУ: Sandisk SDINADF4-16G на 16 ГБ.
— 1000m Ethernet Transceiver: RTL8211F
— Wi-Fi: HS2734A V15628, поддерживает Wi-Fi 2,4 Ггц, 5 Ггц и Bluetooth 4.0. Собственно, странный чип, на алибабе он не продается. Где они его взяли? Скорее всего, внутри стоит что-то другое, а надпись HS2734A придумали сами.
— LAN фильтр: XZ H5007NL
— USB 2.0 Hub Controller: GL850G
Кнопка RESET расположена за разъемом AV.
Элементы защиты разъемов USB и HDMI отсутствуют.
Над чипом Wi-Fi чипом замечен отсутствующий 4-х пиновый разъем, служащий для прошивки приставки через COM порт.
На переднюю часть платы вынесен фотоприемник и светодиод индикации включения. Светит синим цветом.
Надпись на плате: MXQ S912 D4. Дата: 26 августа 2017.

Система

Включаем приставку. На корпусе загорается синий светодиод. Не яркий, ночью не мешает. Через несколько минут первого запуска, нас приветствует мастер настройки. После выполнения настроек загружается рабочий стол.

В M96X PLUS установлен стандартный плиточный лаунчер. Присутствует кнопка очистки памяти. Нижняя линия плиток конфигурируемая, в неё можно добавить приложения по своему усмотрению. Открываемые программы в больших плитках, к сожалению изменить нельзя. В любой момент, можно установить любой другой лаучер на свой вкус из Google Play или 4pda.
Присутствуют верхняя и нижняя навигационные панели. Их можно скрыть или достать свайпом обратно.
После включения приставки, пользователю доступно около 10,5 ГБ свободного пространства.
Bluetooth после каждого включения переходит в режим включения.

Операционная система Android 7.1.2. ROOT права присутствуют. Прошивка от 04.01.18.
Интерфейс работает быстро, без каких либо тормозов.

Нажимаем на ярлык «Настройки». В выпадающем меню продублированы основные настройки системы Android.

Настройки системы Android. Все стандартно.

Другие настройки приставки спрятались в «Приложениях» под названием Driod Settings.

Доступны всевозможные настройки видео.

Настройки HDMI self-adaption, кнопка на пульте: выключение, сон, перезагрузка и настройка HDMI-CEC (управление приставкой с пульта телевизора, работает не на всех моделях телевизоров)

Настройки звука. В целом, настроек достаточно много, это похвально.

Установленные приложения. Естественно большинство из них к удалению. Включая KODI 18. Он слишком перенасыщен плагинами.
Благо есть полностью рабочий Google Play и все что нужно, установим сами.
Присутствует приложение для получения обновлений. Новых версий не обнаружено.

Информация о системе. Разрешение рабочего стола 1920х1080, тут все хорошо. Если подключить приставку к 4К телевизору, то разрешение рабочего стола станет соответствующее 4К разрешению.
Встроенная память в системе «забита» как Silicon-Power8G.

Информация о системе.
Первые четыре ядра чипа Amlogic S912 работают на 1,5 Ггц, остальные на 1 Ггц.

Устанавливаем самую нужную программу для владельцев приставок на чипах Amlogic
это Amlogic TV Box tool.

Описание ее функций

Разработчик обитает тут

GP functions:
1. GP check — обновление Play Market, если он не обновляется самостоятельно
2. Revert — вернуться к старому состоянию маркета
3. Periodical GP check — проверять состояние маркета каждые 4 часа

Display related functions:
1. CEC keep-alive — Исправление ошибки HDMI-CEC (если приставка уже работает, и выключить/включить телевизор, он уже приставку по CEC не видит)
2. Auto frame fix — Фикс AFR в SPMC (если он там не работает, то выставляет права mode файлу)
3. Auto Frame Rate — Вкл/выкл AFR (наверное только на семерке, выставляя 2 в /sys/class/tv/policy_fr_auto, на шестерке надо менять droidlogic.jar)
4. Noise Reduction — Вкл/выкл шумодав (исправлена с версии 1.0.21)
5. HDMI RGB color mode — устанавливает вывод в RGB (фиксит зеленку на старых Philips и пр, в 7ке есть уже в обычных настройках)
6. Display settings — редактирует яркость и контраст (в сторону увеличения, т.е. делает светлее)
7. Display resolution — меняет разрешение (аналог функции в обычных настройках)
8. HDMI Info — показывает данные полученные по HDMI с телевизора

Hardware Related Functions (с 1.0.20):
1. MMC Info — информация о вашей карте памяти
2. Wi-Fi Info — информация о Wi-Fi подключении

1. Init.d support — Включить/выключить поддержку скриптов Init.d
2. Init.d script editor — Редактор скриптов
3. Img unpacking — распаковывает файл прошивки
4. Restart — рестартует приставку а) обычно, б) с SD карты (напр. для libreelec), в) в рекавери

В ней есть все необходимое: Auto Frame Rate, отключение шумоподавления, настройка цветового пространства и прочее. После активации функции Auto Frame Rate, данный режим начинает работать в любом плеере. Жаль, что после перезагрузки приставки, галочка Auto Frame Rate слетает и необходимо заново ее активировать.

Также можно изменить разрешение. Выбор больше, чем в стандарте. При подключении приставки к 4K телевизору, станут доступны и другие разрешения экрана.

Температурный режим

После запуска рабочего стола, стало понятно, что приставка перегревается. В простое температура составляла 70С°, под нагрузкой 80-82С°. Как мы знаем чипы Amlogic при достижении температуры 80С° начинают понижать частоты и пользователь начинает ощущать тормоза. Для проверки, подадим на чип сильную нагрузку с помощью приложения CPU Throttling Test.

Температура, как мы видим — 81С° и процессор начинает сильно понижать частоты. Производительность падает в два раза.
Необходимо улучшить систему охлаждения приставки. Для начала разберем ее. Демонтируем радиатор. В закромах нашел алюминиевый радиатор 40х40х11мм. Будем ставить его. Покупал тут.

Белой изолентой заклеиваем на радиаторе места которые могут закоротить соседние элементы на плате.

Приклеиваем радиатор на термоклей. Собираем приставку.

Запускаем еще раз приложение CPU Throttling Test. Теперь все хорошо. Температура теперь не превышает 70-75С°. Проблема с перегревом полностью решена.

Wi-Fi и Ethernet

Интернет через Wi-Fi 2.4 Ггц. До роутера 1 метр. Тариф 50Мбит/с.
Сам по себе Интернет через Wi-Fi 2.4 Ггц оказался не очень хорошим. Большой пинг и быстрое падение скорости от роста дистанции.

Интернет через Wi-Fi 2.4 Ггц. До роутера 10 метров.

Интернет через Wi-Fi 5 Ггц. До роутера 1 метр. Тариф 50Мбит/с.

Интернет через Wi-Fi 5 Ггц. До роутера 10 метров. Подключение через 5 Ггц оказалось намного стабильнее и приятнее в использовании, чем через 2,4 Ггц.

Интернет через кабель Ethernet — самое лучшее решение. Минимальный пинг и высокая скорость гарантируют приятный просмотр видео через Интернет.
Стоит отметить, что возможность настроить Ethernet отсутствует. Указать вручную IP адрес, маску сети и DNS нельзя. Они выдаются автоматически.

Пропускная способность

Пожалуй самое важное испытание — тест пропускной способности памяти. Здесь показатели средние… скорость записи на внутреннюю память около 20 МБ/с. В других приставок можно встретить и 40 МБ/с.
Скорость чтения неплохая — 68 МБ/с. Это значит, что приставка может воспроизвести любое тяжелое 4К видео с внутренней памяти (битрейтом до 500 Мбит/с).

Производитель заявляет о наличии гигабитной Ethernet сети. Необходимо ее протестировать.
Гигабитная Ethernet сеть это когда мы можем передать/принять файл на скорости 110-120 МБ/с.
Давайте попробуем: передадим файл из компьютера в приставку (роутер Tenda AC15).

Скорость передачи файла составила 7,9 МБ/с. Да в приставке стоит гигабитный порт Ethernet, но воспользоваться им невозможно. Уверен, что в подавляющем большинстве приставках из Китая такая же история. Тут же кидаю файл с одного компьютера на другой и получаю желаемые 112 МБ/с.

Теперь необходимо проверить скорость USB порта.
Подключаем к приставке док-станцию Agestar USB 3.0 с установленным SSD-диском. Скорость передачи данных с нее через USB 2.0 — 40 МБ/с в обе стороны. Это максимальная скорость порта USB 2.0. Посмотрим что выдаст приставка.

Приставка выдает 20-25 МБ/с в одну и 13 МБ/с в другую сторону. Показатели не очень.
Это значит при запуске тяжелого видео с внешнего носителя могут быть проблемы. 25 МБ/с это видео с битрейтом 200 Мбит/с. Видео с таким битрейтом приставка не сможет воспроизвести с внешнего жесткого диска. Стоит отметить, что скорость порта USB 2.0 напрямую зависит от скорости записи встроенной памяти. Так как именно на ней расположен файл подкачки.

Синтетические тесты

AnTuTu Benchmark 7.0.4

3DMark Ice Storm Benchmark

GFXBench GL Benchmark

Результаты откровенно не очень. Бюджетные смартфоны сейчас показывают результаты куда больше.
В этом нет ничего страшного, ведь приставка создана для воспроизведения видео, а не для игр.

Воспроизведение видео

В тесте Antutu Video Test все хорошо, невоспроизводимых форматов нет.
А проблемные лечатся установкой MXPlayer с включенным HW+.

Для видео тестов устанавливаем MXPlayer. Кодеки NEON устанавливаем вручную, указав их местонахождение во встроенной памяти. Затем включаем ускорение HW+. Для тестов будем использовать именно этот плеер.
В программе Amlogic TV Box tool включаем Auto Frame Rate и прочие галочки.
Auto Frame Rate работает отлично. Ролики 24Hz, в моем случае, корректно выводились с частой экрана 24Hz. То же самое и с фильмами 60Hz и 50Hz. Частота экрана прекрасно изменялась на 60Hz и 50Hz соответственно.

Проверим вывод изображения пиксель в пиксель. Тут все хорошо.

Теперь проверим приставку на воспроизведение тяжелого видео. Источник контента SSD диск.
Для справки: максимальный битрейт видео в Blu-ray FullHD дисках составляет 48 Мбит/с, а в Ultra HD Blu-ray 4K — 128 Мбит/с.

Список запускаемых файлов:
Начнем с роликов медуз. Скачать их можно с сайта: jell.yfish.us
jellyfish-80-mbps-hd-h364 — идеально
jellyfish-80-mbps-hd-hevc — идеально
jellyfish-90-mbps-hd-hevc — идеально
jellyfish-90-mbps-hd-hevc-10bit — идеально
jellyfish-90-mbps-hd-h364 — почти идеально
jellyfish-100-mbps-hd-hevc — идеально
jellyfish-100-mbps-hd-h364 — замечены артефакт.
jellyfish-120-mbps-4k-uhd-h364 — сильные артефакты, изображение дергается.
jellyfish-120-mbps-4k-uhd-hevc-10bit — идеально
jellyfish-140-mbps-4k-uhd-hevc-10bit — идеально
jellyfish-160-mbps-4k-uhd-hevc-10bit — идеально
jellyfish-180-mbps-4k-uhd-hevc-10bit — легкие подтормаживания
jellyfish-200-mbps-4k-uhd-hevc-10bit — фризы, подтормаживания, изображение дергается.
С двумя последними все понятно, их битрейт уперся в пропускную способность USB порта.
А вот ролики с h364 очень удивили. Видео начинает тормозить уже после 100 Мбит/с.

И несколько 4К роликов. Скачать их можно по ссылке.
Canal+4k.Demo.H.264.MP3.2.0-jTV — h364, битрейт 32 Мбит/с. — изображение периодически рассыпается на пиксели.
LG 4K Story-of-Earth_AAC — кодек hvc1, битрейт 92 Мбит/с — проигрывается идеально.
Sony_4K_Camp — кодек hvc1, битрейт 79 Мбит/с — проигрывается идеально.
GraysPeak8_HDR_Dolby — кодек hvc1, битрейт 38 Мбит/с — проигрывается идеально.
sample-Elysium.2013.2160p — кодек V_MPEGH/ISO/HEVC, битрейт 50 Мбит/с — проигрывается идеально.
Philips Surf 4K Demo — кодек hvc1, битрейт 38 Мбит/с — проигрывается идеально.
1080p_H.264 Hi10p (это H.264 10 бит) — аниме ролик с редким не стандартизированным кодеком — проигрывается идеально.

В общем со стандартом H.264 все непонятно. Особенно с роликом Canal+4k.Demo.H.264. Битрейт вроде небольшой, но приставка не смогла воспроизвести его без рассыпания картинки. С остальными 4K роликами все прекрасно.
С «медузами» на кодеке hevc тоже все превосходно, вплоть до 160 Мбит/с, так как это верхний порог пропускной способности USB порта.

Онлайн видео

При просмотре онлайн видео качество и стабильность картинки будет зависеть от Вашего канала Интернета и скорости отдачи видео с удаленного сервера. Любое онлайн видео проигрывается плавно, без зависаний, открывается и перематывается практически мгновенно. Как правило, виновником в возможных фризах, онлайн видео, выступает именно удаленный сервер. Онлайн видео имеет значительно меньший битрейт, чем тестируемое выше видео.
Для себя отобрал несколько программ для просмотра контента: HD Serials, LazyMediaPlus, ProgTV, FS VideoBox, Show Box, VideoMix, SPB TV и другие. Претензий к воспроизведению онлайн видео у меня нет. Все работает отлично.

Запускал видео 1080p по локальной сети через Wi-Fi 5 Ггц размером 4,3ГБ, все проигрывается без каких либо фризов и затыков. Использовал приложение FS Проводник и плеер MXPlayer (HW+).

Встроенный Youtube плеер, адаптированный под пульт, выводит видео в низком разрешении.
После установки родного Youtube с Google Play стало доступно больше настроек разрешений.
1080p 60fps проигрывается плавно, без тормозов и подлагиваний.

После подключения USB-звуковой карты за 1 доллар. И компьютерного микрофона к ней…

Заработал голосовой поиск. Знаю, что многих интересует этот момент.
Фразу «сони а семь три» распознал быстро и корректно. Почему то в голову пришла только эта фраза…

Игры

В игры особо не играл. И так понятно, что производительность очень низкая.
Например, играбельно «Танки» идут только на минимальных настройках. А на средних выдают печальные 14-19 кадров в сек. На скриншоте средние настройки и 16 кадров в сек.

На подобных приставках неплохо идут эмуляторы Sega и Dendy(NES). Пожалуй, это единственный тип игр для которых подойдут приставки на чипах S912. Главное не забыть докупить геймпад.

Заключение

M96X PLUS — типичная приставка из Китая, со своими плюсами и минусами. Как обычно, могу рекомендовать к покупке для нетребовательных задач: просмотр онлайн видео, просмотр видео с внешнего жесткого диска, игры с джойстиком в эмуляторы Sega и Dendy, простенькая торрент-качалка.
Естественно после покупки, приставка требует обязательной доработки системы охлаждения.

Плюсы
— низкая цена среди аналогов на чипе S912
— быстрая, стабильная прошивка, много настроек.
— четыре USB порта
— хороший Wi-Fi 5 Ггц
— рабочий Auto Frame Rate, HDMI-CEC и прочие плюшки.

Минусы
— глянцевый корпус
— требуется доработка системы охлаждения
— непотребный Wi-Fi 2,4 Ггц
— не рабочая гигабитная сеть
— относительно медленная встроенная память
— низкая скорость USB портов из-за медленной встроенной памяти
— с платы не убран флюс
— не воспроизводит тяжелое 4К видео на H.264 битрейтом свыше 100 Мбит/с.

Спасибо за внимание.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Приставка TANIX TX92 на чипе Amlogic S912

Обзор приставки TX92 от китайского бренда TANIX на чипе Amlogic S912 с 2 ГБ оперативной и 16 ГБ постоянной памяти. Продается также под именем Vorke Z6 и Vorke Z6 PLUS. Из плюшек Wi-Fi 5 Ггц и LAN 1000 Мбит. Совместима с прошивкой Ugoos AM3.

Характеристики
Процессор: Amlogic S912
Графический процессор: Mali-T820MP3
Оперативная память: DDR3 2 ГБ
Постоянная память: 16 ГБ + микро SD-карты до 32 ГБ
Сеть: Ethernet 1000 Мбит
Wi-Fi: 802.11 ac/b/g/n (2.4 Ггц + 5 Ггц)
Bluetooth: есть 4.1
Видеовыход — HDMI 2.0a с поддержкой HDR
USB: 2 шт USB 2.0
Оптический S/PDIF Mini Toslink: есть
AV разъем (композитный): нет
Операционная система: Android 7.1.2
ROOT права — есть
Навигационные панели — есть

Внешний вид, комплектация

ТВ бокс TX92 поставляется в стандартной для многих приставок коробке черного цвета.
Комплект поставки:
— Приставка
— Пульт управления
— HDMI кабель
— Блок питания 5 В, 2 A
— Инструкция на английском.

Блок питания 5 В, 2 A, стандартная вилка европейского типа.

Пульт обыкновенный (без акселерометра, гироскопа и прочее) работает по ИК каналу. Пользоваться удобно в приложениях заточенных под использование пульта.
Кнопки следующие: питание, D-pad с центральной кнопкой действия, назад, домашний экран, регулировка громкости, эмуляция мышки. При однократном нажатии клавиши питания — приставка уходит в сон. При продолжительном — можно выбрать выключение или перезагрузка.

Работает от двух ААА батареек. В комплект не входят.

Пульт благодаря полукруглой форме, лежит в руке достаточно удобно. Пульт явно скопирован у Xiaomi, те в свою очередь скопировали его у кого то еще.

Приставка TANIX TX92 представляет собой небольшую коробочку 10х10 см. из пластика черного цвета. Сверху присутствует кнопка включения и логотип TANIX.
На лицевой стороне присутствует небольшой экранчик для отображения текущего времени. Перфорация для отвода горячего воздуха сверху, к сожалению, отсутствует.

С левой стороны имеется слот для микро SD карт до 32 ГБ. С ее помощью можно увеличить объем постоянной памяти.

На задней стороне расположены разъемы (справа налево): DC коннектор питания диаметром 5 мм, отверстие для сброса настроек, два разъема USB 2.0, LAN разъем RJ-45, разъем HDMI 2.0a и аудиовыход SPDIF диаметром 3,5 мм, совмещённый с оптическим Mini Toslink. Если у вас уже есть кабель с коннекторами Toslink, то достаточно докупить небольшой переходник Mini Toslink.

С правой стороны реализована перфорация для вентиляции.

Внизу приставки расположена наклейка с серийным номером и MAC адресов, а также резиновые ножки, чтобы приставка не скользила по поверхности телевизионной тумбочки. Идеальный корпус должен иметь высокие ножки (1 см) и перфорацию верху и внизу корпуса. Здесь этого нет. Перегрев приставки гарантирован.

Разборка

Внешний вид платы снизу. Здесь расположены: Wi-Fi чип CDTech (подделка под Qualcomm 9377), два чипа оперативной памяти Micron по 512 МБ и чип дисплея часов AIR1628. WiFi антенна приклеена на крышку корпуса, а к плате припаяна.

Внешний вид платы сверху. Здесь расположены: чип постоянной памяти от Samsung на 16 ГБ, два чипа оперативной памяти Micron по 512 МБ, LAN фильтр SG24002 и Ethernet трансмиттер RTL8211F. Дополнительной защиты HDMI разъем не имеет — ее элементы не распаяны. Поэтому HDMI провод необходимо подключать первым, а отключать последним.

Охлаждение чипа S912 реализовано следующим образом: на крышку корпуса прикручена металлическая пластина, далее идет термопрокладка, затем радиатор процессора и двухсторонний скотч.

ПЛАТА КРУПНЫМ ПЛАНОМ

Система

Включаем приставку. На кнопке питания загорается синий светодиод, а на дисплее отображается текущее время (после подключения к сети Интернет).

Через несколько минут первого запуска, нас приветствует мастер настройки. После выполнения настроек загружается рабочий стол.
В TANIX TX92 установлен свой собственный лаунчер. Слева размещено крутящееся меню для доступна к приложениям и настройкам. На главном экране в больших плитках разместились предустановленные программы Kodi, Netflix, браузер Chrome и Play Маркет. Изменить назначение данных плиток нельзя.

Чуть ниже расположились пользовательские плитки, которые можно изменять по собственному усмотрению. Так же имеется кнопка очистки памяти и программа для измерения скорости Интернета (работает некорректно) В любом случае, если предустановленный лаунчер не устроит, всегда можно установить другой из Google Play или 4pda.

Присутствуют верхняя и нижняя навигационные панели. Их можно скрыть и достать свайпом обратно.
После включения приставки, пользователю доступно около 12 ГБ свободного пространства. Свободной оперативной памяти из 2 ГБ доступно около 1 ГБ.

В лаунчере продублированы некоторые настройки. Из интересного это настройка звука: здесь можно выставить HDMI Pass-Through (сквозная передача). Данная настройка пригодится, тем у кого есть системы 5.1 или 7.1.

Присутствует настройка подключения LAN.

Операционная система Android 7.1.2. Права суперпользователя присутствуют. Прошивка от 08.04.18. Интерфейс работает быстро, плавно и без каких либо тормозов. Права на запись во внешние носители без проблем выдаются.

Основные настройки выдвигаются с правой стороны экрана. Они очень обширны, есть все что нужно и не нужно. В этом плане приставка очень порадовала.
Здесь есть настройки: HDMI-CEC, кнопки включения пульта, включение/отключение ROOT прав, Wi-Fi эмуляция и прочее.

В настройках вывода изображения присутствуют: смена разрешения, смена ориентации, смена цветового пространства и управление навигационными панелями.

В настройке Playback Settings можно включить Auto Frame Rate (автоматическая синхронизация частоты кадров экрана с частотой кадров видео файла). Присутствует две настройки. У меня переключение частоты кадров в видео заработала с On (Level 2).

Настроек звука также очень много. Должно порадовать владельцев домашних кинотеатров.

Еще несколько настроек: изменить назначение клавиши пульта, включение/отключение ROOT прав и эмуляция Wi-FI подключения при использовании LAN (пригодится в некоторых приложениях не видящих Интернет через LAN).

Предустановленные приложения стандарты для приставок из поднебесной:
— Miracast — управление приставкой через смартфон
— PPPoE — настройка подключения через PPPoE
— NetFlix, Modbro — платные онлайн-сервисы
— Kodi — видео плеер
— Youtube, Play Market — сервисы от Google.
— Update — приложение для получения обновлений. Их конечно же не обнаружено.

Информация о системе. Разрешение рабочего стола 1920х1080. Если подключить приставку к 4К телевизору, то разрешение рабочего стола станет соответствующее 4К разрешению.

Температурный режим

Как мы знаем чипы Amlogic при достижении температуры 80С° начинают понижать частоты и пользователь ощущает фризы и тормоза. Для проверки, подадим на чип сильную нагрузку с помощью приложения CPU Throttling Test.

Спустя 10 минут температура достигла 80С° и перестала повышаться. Процессор снизил частоты. Производительность упала на 20-25%. Итоговый вердикт: приставке требуется доработка охлаждения.

Синтетические тесты

Тест Antutu 7. Результаты полностью соответствуют другим приставкам на чипе S912.

Тест Geekbench 4

Беспроводные сети

Интернет через Wi-Fi 2.4 Ггц. До роутера 1 метр. Тариф 70 Мбит/с.

Интернет через Wi-Fi 5 Ггц. До роутера 1 метр. Тариф 70 Мбит/с.

Локальная сеть

Интернет через кабель Ethernet. Тариф 70 Мбит/с.

Через утилиту iperf гигабитная сеть у приставки TANIX TX92 присутствует. Обмен пакетами между ПК и приставкой происходит на скоростях близких к ожидаемым.

Теперь протестируем гигабитную сеть через протокол SAMBA: передадим файл из компьютера в приставку (роутер Tenda AC15).

Скорость передачи файла составила 16 МБ/с. Да в приставке стоит гигабитный чип Ethernet, но воспользоваться им невозможно. Передать или принять файлы по протоколу SAMBA на хороших скоростях не представляется возможным. Уверен, что в подавляющем большинстве приставках из Китая та же история. По крайне мере, у тех на которые я писал обзоры, было точно также. Не встречал еще приставку с рабочей гигабитной LAN сетью через SAMBA. Увы.

Скорость передачи данный из приставки в компьютер составила 3.33 МБ/с. Совсем не соответствует гигабитному Ethernet.

Память и USB-порты

Тест пропускной способности памяти. Здесь показатели не очень, скорость записи на внутреннюю память составила 14.78 МБ/с. В других приставок можно встретить и 40 МБ/с.
Скорость чтения также не очень — 38 МБ/с. Это значит, что приставка может воспроизвести 4К видео с внутренней памяти битрейтом до 300 Мбит/с.

Приставка выдает 33 МБ/с в одну и 6.75 МБ/с в другую сторону. Это значит, что приставка может воспроизвести 4К видео с внешнего носителя битрейтом до 264 Мбит/с. Это хороший результат, учитывая, что фильмы в Ultra HD Blu-ray 4K имеют битрейт 128 Мбит/с.
(из внешнего SSD в приставку)

(из приставки во внешний SSD)

Воспроизведение видео

Для видео тестов устанавливаем MXPlayer. Затем включаем ускорение HW+.
Проверим приставку на воспроизведение тяжелого видео. Источник контента SSD диск.
Список запускаемых файлов:
Начнем с роликов медуз. Скачать их можно с сайта: jell.yfish.us
jellyfish-80-mbps-hd-h364 — идеально
jellyfish-80-mbps-hd-hevc — идеально
jellyfish-90-mbps-hd-hevc — идеально
jellyfish-90-mbps-hd-hevc-10bit — идеально
jellyfish-90-mbps-hd-h364 — идеально
jellyfish-100-mbps-hd-hevc — идеально
jellyfish-100-mbps-hd-h364 — идеально
jellyfish-120-mbps-4k-uhd-h364 — идеально
jellyfish-120-mbps-4k-uhd-hevc-10bit — идеально
jellyfish-140-mbps-4k-uhd-hevc-10bit — идеально
jellyfish-160-mbps-4k-uhd-hevc-10bit — идеально
jellyfish-180-mbps-4k-uhd-hevc-10bit — идеально
jellyfish-200-mbps-4k-uhd-hevc-10bit — идеально

И несколько 4К роликов. Скачать их можно по ссылке.
Canal+4k.Demo.H.264.MP3.2.0-jTV — h364, битрейт 32 Мбит/с. — проигрывается идеально.
LG 4K Story-of-Earth_AAC — кодек hvc1, битрейт 92 Мбит/с — проигрывается идеально.
Sony_4K_Camp — кодек hvc1, битрейт 79 Мбит/с — проигрывается идеально.
GraysPeak8_HDR_Dolby — кодек hvc1, битрейт 38 Мбит/с — проигрывается идеально.
sample-Elysium.2013.2160p — кодек V_MPEGH/ISO/HEVC, битрейт 50 Мбит/с — проигрывается идеально.
Philips Surf 4K Demo — кодек hvc1, битрейт 38 Мбит/с — проигрывается идеально.
1080p_H.264 Hi10p (это H.264 10 бит) — аниме ролик с редким не стандартизированным кодеком — проигрывается идеально.

После включения On (Level 2) в настройке Playback Settings прекрасно заработал Auto Frame Rate (автоматическая синхронизация частоты кадров экрана с частотой кадров видео файла). Видеофайлы 24Hz, в моем случае, корректно выводились с частой экрана 24Hz. То же самое и с фильмами 60Hz и 50Hz. Частота экрана прекрасно изменялась на 60Hz и 50Hz соответственно. Стоит упомянуть, что данная функция избирательна к модели телевизора.

HDMI-CEC (управление приставкой пультом от телевизора) также функционировал нормально. Но данная функция очень избирательна к модели телевизора. На разных моделях ведет себя по разному.

Онлайн-видео

При просмотре онлайн-видео качество и стабильность картинки будет зависеть от Вашего канала Интернета и скорости отдачи видео с удаленного сервера. Любое онлайн-видео проигрывается плавно, без зависаний, открывается и перематывается практически мгновенно. Как правило, виновником в возможных фризах, онлайн-видео, выступает именно удаленный сервер.

Для себя отобрал несколько программ для просмотра контента: HD VideoBox, LOL!TV, SPB TV и другие. Претензий к воспроизведению онлайн видео у меня нет. Все работает отлично.

Имеется предустановленный Youtube плеер, адаптированный под управление пультом. Работает хорошо, претензий нет. Навигационные панели, при старте видео, корректно скрываются, не мешая просмотру. Помнится такая проблема была на ранних приставках на чипе S905.

В роликах на Youtube можно выбрать разрешение роликов вплоть до 2160p 4К.

По локальной сети Ethernet, максимальный битрейт в воспроизводимом видео составляет примерно 80 Мбит/с. То есть легкие 4К ролики воспроизводить можно будет без проблем.

Игры

Производительность приставки в играх довольно низкая — тяжелые 3D игры идут только на минимальных настройках. Остальные игры идут без проблем. К приставке можно подключить USB или Bluetooth геймпад. Клавиши можно назначить через программу Sixaxis Controller или другую. Статей на эту тему в сети множество.

Заключение

TANIX TX92 — неплохая приставка из Китая, со своими плюсами и минусами. Могу всецело рекомендовать к покупке для нетребовательных задач: просмотр онлайн видео, просмотр видео с внешнего жесткого диска, игры с джойстиком в эмуляторы Sega и Dendy, простенькая торрент-качалка. Честно сказать, приставка TX92 мне понравилась больше, чем урезанная и глючная Xiaomi Mi Box 3, обзор на которую я недавно делал. У TX92 есть еще один плюс, это возможность прошить прошивкой от Ugoos AM3, вначале я хотел это сделать, но когда увидел, что Auto Frame Rate и HDMI-CEC функционируют должным образом, отказался от этой затеи.

Плюсы
— быстрая, стабильная прошивка, много настроек.
— часы на лицевой панели
— хороший, стабильный Wi-Fi
— рабочий Auto Frame Rate, HDMI-CEC и прочие плюшки.
— можно прошить прошивкой от Ugoos AM3
— воспроизводит любое тяжелое 4K видео

Минусы
— требуется доработка системы охлаждения
— не рабочая гигабитная сеть
— относительно медленная встроенная память

Спасибо за внимание.
На цену не смотрите, мы все знаем где дешевле. Обзор написан именно на приставку, а где ее покупать, каждый решит сам.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Tv box на 8 ядерном Amlogic S912

Торговая марка Cooleme это собственный бренд магазина Banggood — сейчас крупные магазины часто выпускают собственную продукцию. Связано это с тем, что они пытаются выйти на американский рынок, если быть точным — торговать на амазоне. Выпуская продукт под своим брендом сделать это проще, чем конкурировать с сотнями других продавцов в одной нише. К слову, на амазоне за коробочку просят дурные $75, что гораздо дороже чем заказать напрямую из Китая. Регулярная цена на нее составляет $51.99 и если вы периодически что-то покупаете в этом магазине, то дополнительно цену можно скинуть при помощи поинтов или купонов. В других китайских интернет магазинах, а также наали, приставку в продаже вы не найдете. Но это все лирика, перейдем к сути.
В сентябре прошлого года у меня на тесте была приставка — Cooleme MB1, которая базируется на процессоре Amlogic S905X. Приставка мне очень понравилась своей быстрой и стабильной работой, собственно поэтому и взял MB2. В обзоре я буду сравнивать эти модели и мы попытаемся разобраться в чем основные различия и преимущества S912 от S905x в условиях реального использования и стоит ли переплачивать за «ядра».
Предлагаю посмотреть видео версию обзора, где можно посмотреть на работу приставки в живую.

Давайте ознакомимся с характеристиками обозреваемой модели.

Процессор: Amlogic S912, 8 ядер — ARM Cortex-A53 с частотой до 2GHz (DVFS)
Графика: 3 ядерная ARM Mali-T820, частота до 750MHz(DVFS)
Оперативная память: DDR3, 2Gb
Встроенная память: eMMC, 16Gb
Интерфейсы:
— WiFi: IEEE 802.11b/g/n/ac 2.4G+5.8G
— Bluetooth 4.0
— Ethernet: 1000Mbps LAN
Операционная система: Android 6.0

ТВ бокс на процессоре Amlogic S912 Octa core

Всем привет!
Тема ТВ боксов популярна на страницах сайта и сегодня предлагаю ознакомиться с еще одним представителем этого сектора потребительской электроники – ТВ боксом V9 на процессоре Amlogic S912 с 3 ГБ RAM, 32 ГБ ПЗУ ROM, Miracast, под управлением Android 7.1. и прочее, прочее, прочее.
Пребывающих в поиске чего то подобного и просто интересующихся приглашаю под кат.
Меня данный аппарат заинтересовал как характеристиками, так и в не меньшей степени внешним видом – многие экземпляры выглядят практически одинаково, этот же выделяется более сложным рельефом поверхности.

Может дизайн и на любителя, но остановил свой выбор именно на нем.

Технические характеристики:
OС: Android 7.1
ЦПУ: Amlogic S912 Octa core ARM Cortex-A53 CPU до 2GHz
Графика: Mali-T820MP3 до 750MHz
ОЗУ: 3GB DDR3
Флеш память: 32GB (eMMC)
WIFI: 2.4G/5G
Слот под MicroSD (TF): до 32 ГГб
LAN Ethernet: 100M RJ-45
Bluetooth: BT4.0
Miracast, поддержка DRM.
USB 2.0 – два порта;
Выходы: HDMI, SPDIF, AV
Вывод видео: HDMI 2.0,CEC и HDCP 2,2, разрешение 4Kx2K@60
Видео кодеки:
o VP9-10 Profile-2 up to 4Kx2K@60fps
o H.265 HEVC [email protected] up to 4Kx2K@60fps
o H.264 AVC [email protected] up to 4Kx2K@30fps
o H.264 MVC up to 1080P @60fps
o MPEG-4 ASP@L5 up to 1080P@60fps (ISO-14496)
o WMV/VC-1 SP/MP/AP up to 1080P@60fps
o AVS-P16(AVS+) /AVS-P2 JiZhun Profile up to 1080P@60fps
o MPEG-2 MP/HL up to 1080P@60fps (ISO-13818)
o MPEG-1 MP/HL up to 1080P@60fps (ISO-11172)
o RealVideo 8/9/10 up to 1080P@60fps
o WebM up to VGA
Формат медиа: mkv, wmv, mpg, mpeg, dat, avi, mov, iso, mp4, rm и jpg.
Формат фотографий: JPG, JPEG, BMP, GIF, PNG, JFIF.Protocol Support DLNA,Miracast
Обучаемый пульт управления;
Питание: 5V2.5A DC

Поставляется устройство в черной картонной коробке с минимумом надписей, но основное указали. Коробка слегка пострадала в пути, но содержимое уберегла.

На нижней стороне коробки несколько значков соответствия сертификатам и ни буквы больше – самое интересное, как всегда, внутри.

Сам бокс упаковали в отдельный плотный матовый пакет и одели бампер.

Весь комплект поставки выглядит так

Длина HDMI кабеля 1 метр, а надписи на оболочке обещают высокую скорость передачи.

Как уже говорил верхняя сторона корпуса бокса рельефная

На передней грани отверстие для светодиода. В последствии оказалось, что сделали его напрасно – светодиод двухцветный и в активном режиме ярко светит синим цветом, в выключенном – светится красным, но уже не так ярко.

На левой грани расположились слот microCD, два порта USB и за отверстием спряталась кнопка сброса. Сзади остальные разъемы: AV, S/PDIF, HDMI, LAN и разъем подключения питания.

На нижней стороне корпуса традиционно вентиляционные отверстия, противоскользящие ножки и этикетка с характеристиками.

Корпус не люфтит, посторонних запахов от пластика нет. Корпус, как корпус с размерами 89,4*92,2*20,4 мм по коньку.

Блок питания типичный для ТВ боксов на 5 вольт и током 2,5 ампера, со шнуром длиной 1 метр.

Конструкторам нужно сказать спасибо за винт в корпусе блока питания вместо клея – разобрался легко. Внутри нижней части корпуса приклеили квадратик вспененного материала для исключения люфта платы. Плата как-то отмыта.

Но есть и заметные плюсы: плата сделана из стеклотекстолита, присутствует полноценный предохранитель, установлен варистор 07D471K, соответствует моменту межобмоточный конденсатор, помехоподавляющий дроссель на выходе и там же конденсаторы, пусть и от не очень именитого производителя, но с заявленным низким ESR, конденсаторы, оптопара. Другими словами, о безопасности побеспокоились.

Пульт дистанционного управления так же типичного для многих ТВ боксов формфактора, но радует наличие пяти обучаемых кнопок. Есть кнопки мыши и APPS.

Разумеется, следующим на вскрытие был сам ТВ бокс). Тут, снова, спасибо инженерам за то, что не увлекаются дублированием саморезов под ножками защелками по периметру. Ножки можно сказать легко отклеились и под ними обнаружились четыре самореза. Крышка легко снялась и перед нами плата устройства.

В целом плата чистая, следы флюса лишь в местах ручной пайки разъема S/PDIF. Немного необычно видеть его отдельным модулем, впаиваемым в основную плату. Корпус разъема утоплен в вырез основной платы, а плата разъема, выступающая над основной платой, припаивается к основной. Объяснение могу найти только одно – дизайнеры победили инженеров). В этой части корпус тоньше, чем в коньке и разъем просто не дал бы закрыть корпус. Вот и утопили разъем в основную плату. Так же поступили с LAN. За находчивость плюс).
Чип слева опознать не удалось ввиду того, что маркировка затерта. Правее два чипа RAM. Один из них 512X16DDR3 объемом 1 Гб (Даташит не нашел. По сведениям из сети такой чип есть у SpecTek, но с даташитом так же трудно) и второй чип NT5CC256M16DP-EK от Nanya на 512 МБ.

Итого имеем на одной стороне 1,5 ГГб оперативки.

WiFi антенна выполнена отдельной платой и соединена пайкой провода с основной платой.

На верхней стороне платы интересного куда больше.

Радиатор на процессор установили небольшой. Такие радиаторы часто можно было видеть на материнских платах компьютеров и давным-давно на видеокартах.

Будет ли он достаточен, покажут тесты. Приклеен он к корпусу процессора через термопрокладку. Снялся он с небольшим усилием.

Под ним видим процессор Amlogic S912 и такие же микросхемы оперативной памяти, как и на нижней стороне платы. Итого имеем 3 ГБ оперативки.

Чуть ниже радиатора установлен чип флеш памяти производства TOSHIBA – THGBM5G8B4JBAIM на 32 ГБ

С даташитом на нее совсем плохо, но из той информации, что есть по ссылке можно видеть, что работает чип при температуре до 85 градусов. Очень надеюсь, что охлаждение процессора достаточное и вреда чипу флеш памяти соседство с процессором не нанесет, но тесты покажут.
Рядом с разъемом S/PDIF приютился усилитель звукового сигнала со встроенным преобразователем DIO2133.

В другом углу, рядом с портом питания установлен трансформатор LAN – h2102NL.

Функции WiFi и Bluetooth обеспечиваются одним модулем Fn-Link 8223A-SR. Характеристики можно посмотреть на сайте производителя здесь.

Рядом с модулем установлен светодиод, катоды его обозначены и те, кому синее его свечение покажется слишком ярким, могут впаять резистор в разрыв цепи.
Традиционно слабым местом подобных устройств является беззащитный HDMI порт. Хоть на гроши, но сэкономили.

С другой стороны в мегаинструкции на трех страницах) указан порядок подключения бокса к ТВ по HDMI – сначала шнур в порт бокса, потом к ТВ, потом питание бокса. Проинструктировали, но скромно промолчали о причинах такой последовательности.
Поэтому во избежание выхода порта из строя следует пользоваться рекомендациями более опытных испытателей подобных гаджетов – подключаем этот порт первым на выключенном устройстве, отключаем последним, предварительно отключив питание.

При первом включении, еще до подробных настроек, видим такую картинку на экране.

Практически стандартный стартовый набор иконок. В правом верхнем углу иконки состояния подключения и иконка ускорения (очистки от мусора). Размер иконок можно уменьшить.
Верхний бар вытягивается курсором мышки (хотите внешней, подключенной к USB порту, хотите с пульта управления боксом).

Имеется предустановленный Netflix, но толку от него в последствии не увидел. Ну да ладно, есть и есть. Остальные приложения прячутся в APPS.
Нижняя строка всегда всплывает автоматически. Мне не мешает, но можно убрать, потянув вниз.
Внимание привлекла на панели кнопка отключения питания. Как оказалось кнопка включения/отключения питания на пульте управления и кнопка отключения питания в нижней панели на экране имеют немного разное наполнение.
В рабочем режиме потребление устройства колеблется в районе 6 ватт (здесь же виден синий светодиод).

Если отключить питание кнопкой на пульте управления, то потребление снижается сначала до 2,8 ватт, потом до 0,6 ватт и больше не падает. Светодиод по прежнему продолжает светиться синим цветом, как в активном режиме. Т.е, видимо, это такой ждущий режим.

Отключение же питания иконкой из нижней панели на экране снижает потребление полностью, до 0 ватт, а вместо синего светодиода загорается красный (не такой яркий).

Иконка My Files переправляет в файловый менеджер, который мне показался не самым удобным и позже планирую его заменить его на что то получше.

Иконкой Setting открывается боковая панель настроек, где можно посмотреть информацию об устройстве, сборке, выбрать язык, сделать настройки и т.д. Все действия будут проводиться в боковой панели.

И только пункт More Setting открывает привычное по телефонам меню

Здесь можно видеть, что всего установлено 27 приложений, из 32 Гб флеш памяти использовано приложениями 4,88 Гб и 888 Мб из 3Гб оперативки. Вроде как экономно.
Пункт «О телефоне» снова дает представление о устройстве.

В нижней части главного экрана расположены иконки избранных приложений, количество которых можно менять иконкой +, отмечая галочкой в открывшемся окне нужные приложения или убирая ее, убирать из избранного не нужные приложения.

Иконка Apps открывает окно с набором приложений, где первым в списке приложение беспроводного обновления, сообщившее, что свежих новостей на сегодня нет.

Кнопка настроек снова отправит пользователя в привычное меню настроек, как в телефоне.
В качестве браузера используется Chrome, а Droid Settings открывает боковую панель с настройками разрешений экрана, звука, AFR, но обо всем по порядку в картинках).

В меню Display четыре вкладки — в первой выбирается разрешение изображения, включается/отключается автоматическое переключение на лучшее разрешение, настраивается размер экрана.

Протокол управления СЕС, который находится в HDMI, активируется и настраивается во втором по вертикали подпункте меню Droid Settings – HDMI CEC

В Playback Settings прячется AFR — автоматическая синхронизация частоты кадров экрана с частотой кадров видео файла. Здесь инженеры оставили всего два варианта – включено и выключено).

В установках звука есть чем играться.

В настройках экрана здесь пункт трансляции оставили.
Отлично работает Miracast, отставание наблюдалось лишь в мизерном количестве приложений открытом на планшете.
Очень впечатлила передача звука по Bluetooth — звук чистый, насыщенный, высокие не зарезаны, басы не обезвожены и т.д. и очень широкая стереобаза.
Но не обошлось без ложки дегтя – приложение KDMC, показавшееся на первый взгляд клоном Kodi, работало очень по своему. Наверняка когда то это было Kodi, но изменили не только иконку, но и содержимое.

Приложение охотно демонстрирует какие то никому не нужные превью и тизеры, показывает видео с диска, но в нем отсутствует возможность установки своего плейлиста!!!
В обычном Kodi пройдя путем Дополнения/Мои дополнения, выбрав «Клиенты PVR», PVR IPTV Simple Client, показываем приложению плейлист и смотрим каналы ТВ.
Здесь же «Клиенты PVR», «PVR IPTV Simple Client» отсутствовали вообще.

Попытки их найти в закоулках приложения ни к чему не привели и оно было снесено. Вместо него было установлено Kodi из PlayMarket и все наладилось. При этом иконка так и осталась KDMC, хотя то же самое приложение на планшете демонстрирует надпись Kodi.
Учитывая традиционно закрытый для нормальной вентиляции корпус устройства, все тесты и последующую первоначальную эксплуатацию проводил с выведенными показаниями температуры.
AIDA64 сообщила о имеющемся root доступе.

Результаты Geekbench 4

Тесты памяти не могу назвать исчерпывающими – карта памяти на 32 ГБ десятого класса с заявленной скоростью выше 48 МБ/с показала аж 17 и 13 МБ/с. Под рукой нашлась карта четвертого класса, чьи результаты на снимке ниже.

Во время прохождения Bonsai немного стал нервничать из-за нагрева). По окончании теста температура быстро снизилась.

Nenamark 2.0

AnTuTu video test показал частичную поддержку трех форматов. Привычный результат в последнее время. В целом же бокс набрал 955 баллов.

Во время теста удалось сделать только один скриншот – в остальных случаях черный экран.

Во время прохождения AnTuTu Benchmark 6.2.7 температура снова поднималась почти под 80 градусов и судя по результатам поиграть можно будет, но видимо не на самых высоких настройках, хотя результат и не худший – на уровне средних показателей для подобных аппаратов.

Показания Wifi Analizer в метре от моего роутера, работающего только на частоте 2,4 МГц, колебались в районе -41-45 dB

На расстоянии 2 метра показания устаканиваются на уровне -53 dB и на расстоянии метров 5, через жб несущую стену на уровне – 67. Скорость от провайдера 100 Мб.

Epic Citadel не завелась ни здесь, ни на планшете, хотя и скачивал с 4pda. Или софт битый или моя криворукость подвела.
Установленное приложение Youtube позволяет выбрать разрешение выводимого видео. К приложению претензий нет – все воспроизводится, ни разу не замирает, работает быстро и гладко.

Задав поиск видео в FHD, случайно нашел вот это

По окончании просмотра (на одном дыхании благодаря качеству картинки) почему то заинтересовала стоимость билета на концерт).
Вновь установленный Kodi версии 17.6 из Play Market работал. Отдельные каналы включались сразу, отдельные требовалось подождать. Очень редко какие каналы рассыпались на квадраты. Полагаю, тут все зависит от характеристик потока канала.

Дополнительно установил приложения:
Торрент ТВ

LOL TV

IPTV

Megogo

IVI

С картинкой в приложениях Торрент ТВ и LOL TV все как и в Kodi – скорость появления и качество изображения сильно зависит от характеристик канала. Где то буферизация больше, где то меньше, где то есть, где то нет, но в целом все работает.
С воспроизведением видео в высоком разрешении не все однозначно. Ролики выбирал наугад, заранее не подбирая.
4K HD.Club Hisense Star Tibet – остановы, картинка распадается на мелкие сегменты.
Видео: AVC(h364),98,7 Mbps,3840*2160,16:9,29,970 fps
Аудио: AAC,448 Kbps,2 channels,Front: L R,48.0 KHz

4K-LG ULTRA HD Landscape demo – файл без звука, видео воспроизводится отлично
Видео: AVC(h364),125 Mbps,3840*2160,16:9,29.970 fps,
Аудио: ОТСУТСТВУЕТ!

beauty taiwan 4K / Красоты Тайваня 4K – гладко, плавно, все хорошо.
Видео: AVC(h364),75.0 Mbps,3840*2160,16:9,30.000 fps
Аудио: AAC,192-281 Kbps,2 channels, Front: L R,48.0 KHz

jellyfish-180-mbps-4k-uhd-hevc-10bit – файл без аудио, картинка отличная, воспроизводится гладко. Медузы выглядят фантастично).

test_4k_canon_5 – пропуски кадров
Видео: AVC(h364),138 Mbps,4096*2160,59.940 fps,Bits/Pixel: 0.261
Аудио: AAC,248-320 Kbps,6 channels, 48.0 KHz

TV Ultra HD 4K Demo – гладо, отличное воспроизведение.
Видео: AVC(h364),42,6 Mbps, 3840*2160,16:9,25,000 fps
Аудио: AAC,128 Kbps,2 channels,Front: L R,48,0 KHz

Ducks.Take.Off.720p.QHD.CRF24.x264-CtrlHD – гладко
Ducks.Take.Off.1080p.QHD.CRF25.x264-CtrlHD – гладко
Ducks.Take.Off.2160p.QHD.CRF25.x264-CtrlHD – с небольшим замиранием, пропуски кадров

KONKA Ultra HD 4K Demo – картинка и звук отличные, но замирает
Видео: AVC(h364),74,6 Mbps,3840*2160,16:9,30,000 fps
Аудио: AAC,128-576 Kbps,2 channels,Front: L R,48,0 KHz

4K-Chimei-inn 30 mbps 2160p – картинка и звук плавные без прерываний
Видео: AVC(h364),32.0 Mbps,3840*2160,16:9,29.970 fps
Аудио: AAC,317-414 Kbps,2 channels,Front: L R,48.0 KHz

Городские пейзажи в 4K / Landscapes of Towns in 4K — отлично
Видео: AVC(h364),47,3 Mbps,4096*2160,16:9,25,000 fps
Аудио: AAC,318-343 Kbps,2 channels,Front: L R,48,0 KHz

RED EPIC Test-File – отлично
Видео: AVC(h364),66.2 Mbps,4096*2048,25.000 fps,Bits/Pixel: 0.316
Аудио: AAC,317-365 Kbps,2 channels,48.0 KHz

AFR здесь вряд ли работает или вряд ли работает корректно – включай, отключай, на экране ничего не меняется.
В подавляющем большинстве случаев скрин при воспроизведении 4К получался в виде черного экрана.
В итоге к минусам или вопросам без ответа отнесу:
— высокую температуру работы в приложениях;
— между радиатором процессора и корпусом расстояние буквально миллиметр, т.е. поменять радиатор проблематично;
— непонятная ситуация с Kodi — почему не поменялась иконка и надпись после переустановки программы и почему с самого начала нормально не работала;
— весьма «жидкобледная» инструкция;

Плюсы:
— хороший набор портов;
— возможность осовременить любой телевизор;
-в общем, то можно отказываться от кабельного ибо реклама достала через каждые 10-15 минут просмотра ТВ;
— пульт с обучаемыми кнопками;
— отличный Bluetooth и звук по нему на наушники;

Переборчивость в плане 4К не стал относить к минусам по той причине, что телевизоры/мониторы 4К еще не так доступны, как хотелось бы и в ближайшее время цены на них не рухнут, а до тех пор вопрос 4К изображения будет раскрыт далеко не в массовом порядке. С видео в меньшем разрешении проблем не наблюдалось.

Напоследок две мысли, возможно, ошибочные, но надеюсь на дискуссию в комментариях:
— как мне показалось неуступчивость KDMC (Kodi) в плане иконки и надписи, связана с какой то надстройкой в прошивке, которую удалением программы не убить. При установке из маркета чистой версии к ней снова цепляется надстройка и снова видим KDMC. После удаления предустановленной версии, как мне показалось, температура в приложениях несколько снизилась (3-4 градуса) и вновь повысилась до показанных уровней после установки приложения;
— возможно, обновление прошивки снимет вопрос по Kodi (хотя работает нормально сейчас) и снизит температуру работы в приложениях.

К обзору магазин предоставил купон — HPANDV9, снижающий цену до 64.49 $.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

ТВ бокс M9 PRO на Amlogic S912, шустрая приставка со своими недостатками

Привет всем! Как вы уже поняли, сегодня речь пойдет о ТВ боксе. Его название мало о чем вам скажет. Как оказалось, на момент написание этого обзора, об этой приставке нет даже темы на 4PDA. Этот факт меня немного расстроил, но меня как и большинство покупателей, волнует работа приставки «из коробки».

По сути, это обычный noname. Я постараюсь быть не слишком предвзятым и сделаю обзор, закрыв глаза на отсутствие поддержки и наличие какого-либо бренда.

Думаю, рассказывать предназначения подобного устройства нет особого смысла. Но если коротко, для тех, кто впервые слышит о подобных устройствах, это устройство выполняет функции обычного смартфона, только без экрана. Отчасти, это устройство может заменить стационарный ПК, если вам нужны лишь мультимедийные задачи (музыка, фильмы, интернет и немного игры).

Технические характеристики

Операционная система: Android 6.0
Центральный процессор: 64 битный 8 ядерный Amlogic S912 1,5 Ghz (Cortex A53)
Видео ускоритель: 3 ядерный Mali T820 ( до 750 MHz)
Оперативная память: 3GB DDR3
Постоянная память: EMMC 32Gb
Поддержка 5.1 Surround Sound Output: Есть
Wi-Fi: Двухканальный режим (802.11 b/g/n/a/c) 2.4 Ггц / 5 Ггц
Bluetooth: Есть 4.0
Интерфейсы: AV, DC порт питание, Ethernet, HDMI, SPDIF, microSD card, USB2.0
Язык: Мультиязычная
HDMI версия: 2.0
KODI: Есть
Входящее напряжение: 5В

Комплектация

1 x M9 PRO S912 3G/32G TV Box
1 x Пульт ДУ
1 x HDMI кабель
1 x Адаптер питания
1 x Инструкция

Пуль ДУ самый простой и стандартный. Программируемыемых кнопок 5 шт. Есть две кнопки быстрого доступа к настройкам и списку приложений. В остальном стандартные функции: меню, домой, назад, четырехпозиционный джойстик и имитация компьютерной мыши. Питается от батареек стандарта ААА. Место для бренда пустует.

Кабель HDMI длиной около одного метра, не плохого качества, если судить по его толщине.

Адаптер питания пришел с «европейской» вилкой на 5В и 2,5А. При нагрузке на приставку БП еле теплый. Значит, есть некий запас для подключения внешних энерготребовательных устройств.

Сам ТВ бокс довольно миниатюрный. Дизайн простой и лаконичный. «Дизайнеры» применили всю свою фантазию и срезали два угла. Тем самым привнесли небольшое отличие от других noname приставок. Пластик имеет матовую поверхность, что также считаю правильным решением. Сверху красуется название модели M9Pro со значком 4K. Внешняя WiFi антенна отсутствует, посмотрим, как это повлияет на уверенность приема сигнала.

Нижняя часть без наклеек и технической информации, зато здесь есть крупная вентиляционная решетка. Также производитель заботливо приклеил резиновые ножки довольно крупного размера.

Лицевой торец закрыт полупрозрачным пластиком, под которым светодиодный экран, индикатор питания и инфракрасный приемник. Информация, отображаемая на экране, вполне тривиальная. При загрузке отображается слово «boot», а после загрузки, часы и подключение к портам.

С правой стороны разместились три USB порта стандарта 2.0, утопленная кнопка RESET, слот под карту памяти microSD и довольно незаметная кнопка включения приставки. Кнопка включения для подобных устройств не частое явление. Я даже сначала подумал, что приставка не рабочая. Изображения не было, а индикатор на экране горел красным цветом, но после нажатия на кнопку включения, ТВ бокс сразу начал грузиться.

Все остальные порты расположены на тыльной стороне. Среди них: порт питания, гигабитный порт RJ45 с индикаторами работы сети, оптический аудио порт, HDMI стандарта 2.0 и аналоговый AV порт.

Разборка

Как показывает практика, разбирать ТВ боксы из Китая крайне желательно. К тому же, когда я потряс эту приставку, в ней что-то болталось. Разобрать эту приставку не составило большого труда. Под резиновыми ножками находятся четыре болтика. Каких-либо защелок нет, поэтому крышка снимается легко и непринужденно.

Операционная система и ПО

Мой экземпляр приставки работает под управлением операционной системы Android 6.0. Изначально доступно две оболочки. Одна стандартная для TV box с плиточным интерфейсом и таким же крупным меню настроек и вторая с обычным интерфейсом, схожим с «голым» Android.

Приятной особенностью оказалось наличие статус бара и софтовых кнопок внизу экрана, которые можно скрыть. Лично для меня эти кнопки очень полезные, так как предпочитаю управлять ТВ боксом при помощи мыши или аэромыши. Также производитель заботливо дал пользователю доступ Root для изменения системных настроек приставки. Не уверен, что это правильное решение, так как система становится более подвержена вирусным атакам.

Основная причина покупки TV боксов на основе Android — это использование самых разнообразных online сервисов, которые могут почти полностью заменить потребность в традиционном телевидении.

Встроенным ПО приставка не перегружена. Из того, что я заметил, это Netflix, Mobdro, пара видео плееров и специальная версия Youtube для ТВ приставок. Таким образом, для полноценного использования этой приставкой могут понадобиться целый ряд программных продуктов для просмотра онлайн контента. Я уже давно подобрал определенный список программ для TV box’ов. В последнее время ряд программ перестали работать, но вместо них появляются и развиваются другие. Наиболее полный список рекомендуемого ПО для приставок можете почерпнуть в спец ветке форума 4PDA

Torrent Stream Controller — Самое известное приложение для просмотра традиционных ТВ каналов, за счет своей универсальности и просто огромного количеством каналов, в том числе около сотни каналов в HD качестве. К тому же, есть возможность просмотра torrent файлов без загрузки на само устройство или другой носитель. Это приложение по праву считается лидером среди бесплатного IPTV, хотя есть и платные услуги. Среди них отключение рекламы, доступ к порноканалам и программы телепередач. Эту проблему можно решить, скачав взломанную версию, но я рекомендую приобрести платную лицензию. Будет возможность постоянно обновлять приложение и своими средствами вы поддержите развитие проекта.

По сути, это приложение надстройка, так как всю основную нагрузку и источник трафика берет на себя приложение Ace Streem Engine

Само приложение работает стабильно, но именно с Torrent Stream Controller возникает много проблем. Не смотря на свою популярность, оно далеко от идеала. Каких только проблем с ним не возникало. Для работы данного приложение необходим довольно мощный процессор, быстрый носитель для кеша, скорость доступа в Интернет не менее 15 Мбит/с (для проигрывания HD каналов). Но и этого бывает мало. Как ни странно, проигрывание IPTV на данной приставке работало лучше всего на встроенном плеере. А мой любимчик MX Player все время подвисал и дергался. Если у вас медленный встроенный носитель, то можете поменять место для кеша в приложении Ace Streem Engine на быструю SD карту или USB носитель, бывает помогает. Еще одна «волшебная» настройка — выставить в настройках выходной формат прямого эфира — Original. Как раз эта настройка мне и помогла настроить плавную работу.

В качестве альтернативы Torrent Stream Controller я рекомендую использовать TorrentTV. Это приложение работает по такому же принципу, но с ним каких-либо проблем не наблюдал. Все работает гладко и быстро. Единственный минус для меня — это отсутствие таких каналов, как Discovery, Animal Planet и тому подобных.

Если вам нужен онлайн кинотеатр, то это однозначно HD VideoBox. Это приложение дает доступ, а вернее агрегирует, огромную базу фильмов, телевизионных сериалов и прочего подобного контента с нескольких сайтов. Данный агрегатор позволяет просматривать видео контент не только в SD качестве, но и очень многих фильмов в HD и FHD качестве с довольно высоким битрейтом. Но если ваш канал в Интернет не слишком широк, то можно выбрать оптимизированное качество. А если вы не хотите зависеть от качества интернет канала, то можете скачать видео для просмотра оффлайн. Кроме обычного поиска по жанрам, есть случайный выбор. Как ни странно, но этот рандом очень даже помогает определиться с выбором фильма на вечер.

HD VideoBox отлично работает на приставке M9-PRO. Каких-либо замечаний у меня не возникло.

LazyIPTV — функциональный IPTV-клиент для просмотра ip-телевидения/vk-видео/youtube и интернет-радио на базе m3u/xspf плейлистов.

Xender – приложение для быстрого обмена файлами между мобильными устройствами

И пару видео плееров

VLC и MX Player

Файловый менеджер ES Проводник — это бесплатный и поддерживающий все виды файлов (приложения, музыка, фото и т.д.) менеджер файлов для локального и сетевого использования.

Конечно, есть еще масса полезного ПО для ТВ приставок, но для меня актуальны именно эти.

Воспроизведение видео

Аппаратная поддержка видео кодеков SoC Amlogic-S912 довольно широкая. Это подтверждается популярным тестом Antutu Video Tester. Таким образом, можете быть уверены во «всеядности» этой приставки.

Для теста приставки в реальным условиях использовал видеоролики с максимальными техническими требованиями. В том числе, кодек HEVC с разрешением 3840х2160, 60 к/с и битрейтом около 400 Мбит/с. Все ролики проигрывались абсолютно без проблем. Воспроизведение было плавным, а прокрутка быстрой. Данный факт подтверждает наличие достаточно быстрой встроенной постоянной памяти.

Так как телевизора не имею за элементарной ненадобностью, а фильмы просматриваю на проекторе, то полноценно проверить технологию hdmi self-adaption (Auto Frame Rate) у меня не было возможности. В начале просмотра видео проектор пытается что-то синхронизировать, но в итоге выдает такое же число кадров в секунду.

Система охлаждения

Одной из неприятных особенностей данной приставки является слабый отвод тепла от процессора, что приводит в некоторых банальных задачах к показателям в 70-75 градусов по Цельсию. Считаю такую работу приставки не нормальной. При разборке оказалось, что за отвод тепла отвечает маленький радиатор размером 20х20 мм. Хоть радиатор установлен с той же стороны, что и вентиляционные отверстия, но вентиляция находится снизу, а тепло, как мы все знаем, поднимается вверх. Но даже если перевернуть приставку, улучшений ожидать не пришлось. С таким положением дел можно мириться, но лучше попробовать более массивный радиатор или использовать 120 мм вентилятор на 12 вольт и запитать его от порта USB. Таким образом, скорость вращения вентилятора будет не высокой, что положительно скажется на шумовых показателях, а температура процессора должна быть на приемлемом уровне. В качестве эксперимента я подключил вентилятор размером 80 мм и приложил к вентиляционным отверстиям. Добиться перегрева стало практически невозможно. Вращение вентилятора совершенно не слышно. Это все совершенно не нормально и данную особенность считаю явной недоработкой!

Производительность

Производительность процессора Amlogic S912 всем уже давно известна и тут нет каких-либо сюрпризов. Со всеми тестами вы можете ознакомиться на скриншотах под спойлером.

Тесты производительности

Также я провел тест производительности внутреннего носителя. ТВ бокс показал вполне посредственные результаты. Нет крайне низких или впечатляюще высоких показателей. Оперативная память показала себя вполне не плохо. Но это все цифры. Отзывчивость интерфейса и скорость работы приложения меня очень порадовали. До этой приставки я обозревал схожую по характеристикам и она была намного медленней этой.

Интернет и коммуникации

Доступ в Интернет — одно из самых главных функций подобных устройств. В данной приставке заявлен широкий спектр коммуникационных возможностей. Среди которых: двухдиапазонный WiFi 2,4 ГГц и 5 ГГц, bluetooth 4.0 и сетевой порт на 1000 Мбит/с. К сожалению, полноценно проверить диапазон WiFi на 5ГГц и гигабитный порт я не смог. Так как на момент написания обзора мой роутер сломался и пришлось тестировать на обычном. Но так как основная масса пользователей все еще пользуется старым добрым WiFi 2,4 ГГц, то я сделал упор на тест именно этого диапазона. Реализация WiFi антенны очень странная. На фото ниже вы сможете ее рассмотреть крупным планом. Производитель толком ее не закрепил. Но это еще не самое страшное. Проблема в том, что при разном расположении TV Box’а, скорость работы сети сильно варьируется. Считаю это недопустимым. Конечно, можно найти нужное положение, но далеко не все захотят мириться с такой проблемой. При установке в «правильном» положении можно получить не плохую скорость. Через несколько стен приставка смогла достичь скорость загрузки 24 Мбит/с и на отдачу около 50 Мбит/с. Почему скорость отдачи в два раза больше приема, для меня остается загадкой. Такая ситуация почти на всех устройствах. Возможно, проблема в роутере.

Традиционно, к работе Bluetooth претензий нет. Приятно видеть, что производители хоть что-то научились делать стабильно хорошо.

Игры

Производительность приставки и наличие трех гигабайт ОЗУ позволяют не только просматривать любое видео и тяжелые веб страницы, но и играть в не слишком требовательные игры. Я запустил некоторые самые популярные игры среди пользователей и читателей обзоров. Совершенно без проблем пошли игры Real Racing, Asphalt 8. А вот танки нормально пошли только на минимальных настройках. Среднее число кадров составило около 40.

Также в последнее время я подсел на пару онлайн игрушек Jurassic World и Down of Titans. Последняя игра позиционируется, как игра с серьезными требованиями к ресурсам. Но как оказалась, игра идет без особых проблем. Есть какие-то фризы, но они есть и на моем Zuk Z2 с процессором Snapdragon 820. Скорее всего, это недоработка самой игры.

Скриншоты с игры

А вот Jurassic World перегружает процессор приставки и без активного охлаждения уже не справиться. Но даже с ним, производительности процессора не хватает для комфортной игры. Игры по сути очень похожи. Отличие в основном в том, что Jurassic World — это в чистом виде пошаговая стратегия, то Down of Titans — это смесь пошаговой стратегии и какой-то RPG или военной стратегии. Радует, что на приставках уже можно играть в подобные игры, а не только на мощных смартфонах. Ведь на большом экране от игры можно получить намного больше удовольствия.

Скриншоты с игры

Видео с демонстрацией, как идут игры на этом TV боксе

Выводы

Однозначного вывода об этой приставке у меня нет. Могу лишь обозначить некоторые ключевые особенности.
Начну с плохих.
Приставка непомерно греется и требует доработки системы охлаждения.
Неадекватная работа WiFi. С одной стороны скорость держит не плохо, но только в определенном положении wifi антенны. Возможно, есть смысл сменить антенну.
И, конечно же, отсутствие прошивок. Последнее не совсем минус, так как заводская прошивка вполне стабильная и шустрая, но для многих это имеет большое значение.

Хорошие новости:
Быстрая работа интерфейса, браузеров и всех приложений, которые я устанавливал на этот ТВ бокс. В этом плане пользоваться приставкой очень приятно.
Проигрывание любого мультимедийного контента, в том числе HEVC с разрешением 3840х2160, 60 к/с и битрейтом 400 Мбит/с!
Компактный и не раздражающий дизайн.

Надеюсь, я помог вам определиться в целесообразности покупки устройства и, в частности, этой приставки. Если что-то упустил, постараюсь ответить на все заданные вопросы в комментариях.

На этом все. Всем спасибо за внимание к моему обзору! Приятных покупок и удачи!

UPD:

1. Сменил терморезинку на термопасту и температура процессора перестала выходить за рамки разумного. Просмотр онлайн ТВ и фильмов нагревает SoC до 60-65 градусов в HD формате.
2. Wifi оказался так же на хорошем уровне. Все проблема была в моем роутере, а вернее в кривой прошивке.

Таким образом все основные минусы приставки отменяются. Простите, что ввел в заблуждение!

P.S.

Видео версия обзора

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Tv box на 8 ядерном Amlogic S912

Обзор Nexbox A1 — ещё одного ТВ бокса на не самом удачном Amlogic S912 (с разборкой).

Основные характеристики:

Комплект поставки

Внешний вид

Разборка

Первое включение, ОС

Тесты и начинка

Выводы

Характеристики M96X PLUS на ARM Mali-T820MP3 и S912 и настройка Amlogic TV Box tool

Приставка TANIX TX92 на чипе Amlogic S912

Внешний вид, комплектация

Разборка

Система

Температурный режим

Синтетические тесты

Беспроводные сети

Локальная сеть

Память и USB-порты

Воспроизведение видео

Онлайн-видео

Игры

Заключение

Tv box на 8 ядерном Amlogic S912

ТВ бокс на процессоре Amlogic S912 Octa core

ТВ бокс M9 PRO на Amlogic S912, шустрая приставка со своими недостатками

Технические характеристики

Комплектация

Разборка

Операционная система и ПО

Воспроизведение видео

Система охлаждения

Производительность

Интернет и коммуникации

Игры

Видео с демонстрацией, как идут игры на этом TV боксе

Выводы

Видео версия обзора

Добавить комментарий Отменить ответ
