Что такое архитектура базовой станции 5G?

Дом // Телекоммуникации и данные // Что такое архитектура базовой станции 5G? //

Ресурсы продукта

Сетевая архитектура 5G — это значительное улучшение по сравнению с предыдущими архитектурами. Огромные скачки в производительности стали возможными благодаря крупным сетям с плотной плотностью ячеек. Одна из особенностей технологии 5G также включает в себя лучшую безопасность по сравнению с сетями 4G LTE (долгосрочное развитие).

Архитектура сети 5G для поддержки ресурсоемких приложений должна иметь сложную конструкцию, а следовательно, и конструкцию вашей базовой станции. Мы говорим о передаче данных на расстояния, о больших объемах данных или о том и другом. Сетевые приложения 5G варьируются от умных городов до производства и даже до умного сельского хозяйства.

Переход на 5G все еще находится на ранней стадии и будет сосуществовать с предыдущими поколениями. Почему? Для начала внедрение технологии 5G потребует значительных инвестиций. Это также отнимает много времени и будет зависеть от сотрудничества с поставщиками. Но это произойдет, и в некоторых крупных городах это уже происходит.

Разница между сетевой архитектурой 4G и 5G

4G был представлен еще в 2009 году и отвечает за такие тенденции, как Интернет вещей (IoT) и массовый рост количества смартфонов. 4G оказался настолько успешным, что мы хотим большего и еще быстрее. По мере продвижения к 5G стоит сравнить разницу с его предшественником, 4G. Сходства между 4G и 5G включают используемые технологии:

• Единый IP
• Полная интеграция широкополосных сетей LAN/WAN/PAN и WLAN

Среди спектров, используемых 5G, есть 4G LTE. Однако их общие различия огромны.

Сравнение 4G и 5G

Технические характеристики	Подробная информация о технологии 4G	Подробная информация о технологии 5G
Полоса пропускания данных	2 Мбит/с – 1 Гбит/с	1 Гбит/с и выше по необходимости
Задержка	Радио 10 мс	< 1 мс радио
Скорость загрузки	1 Гбит/с	10 Гбит/с
Спектральная эффективность	30 бит/с/Гц	120 бит/с/Гц
TTI (временной интервал передачи)	1 мс	Варьируется: от 100 мкс (мин. ) до 4 мс (макс.)
Полоса частот	от 2 до 8 ГГц	от 3 до 300 ГГц
Первичные базовые станции	Вышки сотовой связи	Мелкие ячейки
Плотность соединения	1000/км2	1000000/км2
OFDM-кодирование	20 МГц	Каналы 100—800 МГц
Цель для кодирования ячейки	200—400 пользователей на ячейку	В 100 раз больше, чем 4G



Рекомендации по проектированию архитектуры сети 5G

Сеть 5G предназначена для работы на радиочастотах в диапазоне от менее 1 ГГц до чрезвычайно высоких частот. Они называются миллиметровыми волнами или mmWave. Чем ниже частота, тем дальше распространяется сигнал. Чем выше частота, тем больше данных он передает. Архитектура базовой сети 5G работает в разных диапазонах частот, но наибольшие преимущества обеспечивают более высокие частоты. Чтобы приспособиться к этим более высоким частотам, необходима другая и более плотно распределенная антенна базовой станции для мобильной связи.

Обзор частот 5G

Высокочастотный диапазон 5G (мм-волны)	Обеспечивает самые высокие частоты от 24 ГГц до примерно 100 ГГц Короткий диапазон — высокие частоты не могут проходить сквозь препятствия Ограниченное покрытие миллиметровых волн Требуется дополнительная сотовая инфраструктура
Средний запрет 5G	Работает в диапазоне 2–6 ГГц Разработан как уровень емкости Пиковая скорость передачи данных в сотнях Мбит/с
Низкочастотный диапазон 5G	Работает на частотах ниже 2 ГГц Обеспечивает широкий охват Использует спектр, используемый сегодня для 4G LTE



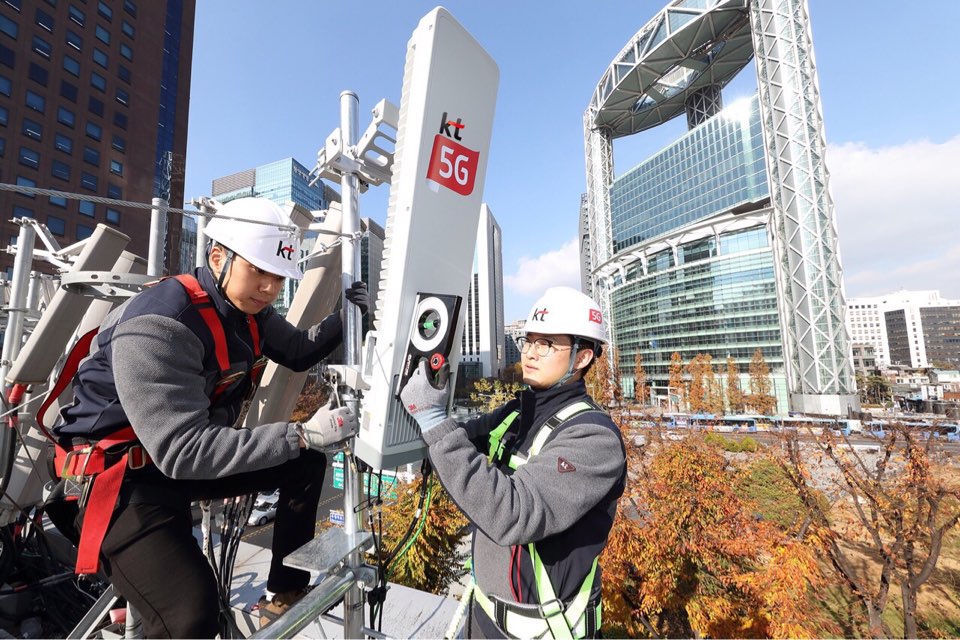

Проектирование базовой станции 5G

Ваш дизайн должен учитывать несколько проблем. Зависит ли ваше приложение больше от расстояния или пропускной способности — или от того и другого вместе? Каковы ваши требования к мощности? Базовым станциям 5G обычно требуется в два раза больше энергии, чем базовой станции 4G.

При планировании сети 5G у операторов сотовой связи есть два варианта перехода от устаревшего ядра 4G к 5G: неавтономная (NSA) или автономная (SA) архитектура.

Неавтономная базовая станция

NSA позволяет операторам использовать инвестиции в существующую сеть 4G вместо развертывания нового ядра для своей инфраструктуры 5G. Благодаря этому базовая станция 5G стоит значительно меньше, чем архитектура SA. Операторы могут снизить свои расходы, найти новые источники доходов от 5G и обеспечить более высокую скорость передачи данных с помощью:

• Сети радиодоступа 5G (RAN), которые могут поддерживаться существующим Evolved Packet Core (EPC), снижая капитальные и эксплуатационные расходы
• Принять виртуализацию разделения уровней управления и пользователей (CUPS) и программно-определяемых сетей (SDN)

Архитектура NSA включает новую сеть RAN, развернутую вместе с радиомодулем 4G или LTE с существующим ядром 4G или EPC. Увеличенная пропускная способность обеспечивается двумя новыми диапазонами радиочастот:

• Диапазон 1: 450–6000 МГц — перекрывается с частотами 4G LTE и называется ниже 6 ГГц.
• Диапазон 2: 24 ГГц – 52 ГГц – основной диапазон миллиметровых волн

Автономная базовая станция

Архитектура сети 5G основана на совершенно новых стандартах, введенных в рамках Проекта партнерства третьего поколения (3GPP). Это организация, которая устанавливает международные стандарты для всей сотовой связи. SA — это новая базовая архитектура, определенная 3GPP. Он вносит критические изменения:

• Архитектура на основе служб (SBA) — взаимосвязанные сетевые функции (NF) обеспечивают функциональность уровня управления и общие хранилища данных с авторизацией для доступа к службам друг друга
• Разделяет различные сетевые функции
• Улучшенная сквозная высокая скорость и гарантия обслуживания

5G SA требует нового радио. В его состав входят:

• Виртуализированная облачная архитектура (CNA), обеспечивающая новые способы разработки, развертывания и управления услугами
• Его SBA использует архитектуру передовых технологий для развертывания программных сетевых функций 5G

Неавтономный и автономный

Как их напрямую сравнить?

Покрытие

Оба параметра измеряются максимально допустимыми потерями в тракте (MAPL), которые обозначают верхний предел потерь в тракте для качественного сигнала. И на NSA, и на SA влияют мощность передачи, коэффициент усиления антенны, полоса частот, характеристики системы и характеристики приемника.

NSA : данные восходящей линии связи могут передаваться с помощью NR или динамически выбираемой технологии радиодоступа (RAT) между NR и LTE, в зависимости от поставщика услуг.

SA : Данные восходящей линии связи могут передаваться только через восходящий канал данных NR. Это связывает покрытие данных восходящей линии связи SA с покрытием NR Physical Uplink Share Channel (PUSCH).

Если NSA использует коммутацию восходящих каналов, покрытие SA будет меньше.

Задержка

Как в SA, так и в NSA задержка измеряется процедурой перехода от простоя к активному и временем прерывания передачи обслуживания. Процедура перехода из состояния ожидания в состояние активности в NSA больше, чем в SA. Это связано с тем, что пользовательское оборудование SA (UE) подключается к NR без дополнительных процедур сигнализации.

NSA : для хендовера требуется как хэндовер LTE, так и смена соты NR со сменой SN или без нее

SA : для хэндовера требуется только смена соты NR Сценарии мобильности упрощаются, когда NR развертывается в общенациональном масштабе.

SA : UE может самостоятельно управлять соединением LTE и NR с сетью LTE или NR.

Голосовая служба

VoNR — это голосовое решение, основанное на подсистеме IP-мультимедиа (IMS) в SA.

SA : если VoNR еще не развернут в сети SA, эта функция может не поддерживаться.

В этом случае будет использоваться откат Evolved Packet System (EPS) и RAT.

Схема архитектуры 5G

В сервисной архитектуре (SBA) сетевые функции разделены по сервисам. Ключевые компоненты базовой сети 5G показаны здесь:

1. Пользовательское оборудование (UE): Сотовые устройства 5G, такие как смартфоны, подключаются через новую сеть радиодоступа 5G к ядру 5G, а затем к Интернету.
2. Сеть радиодоступа (RAN): Координация сетевых ресурсов между беспроводными устройствами.
3. Функция управления доступом и мобильностью (AMF): Единая точка входа соединения UE для соединения UE. AMF выбирает SMF на основе запроса обслуживания UE.
4. Функция уровня пользователя (UPF): Переносит трафик IP-данных — уровень пользователя — между UE и внешними сетями.
5. Функция сервера аутентификации (AUSF): Позволяет AMF аутентифицировать UE и услуги доступа.
6. Функция управления сеансом (SMF): Отвечает за управление протокольным блоком данных (PDU), выделение IP-адресов, управление туннелем GRP-U и управление уведомлениями нисходящей линии связи.
7. Функция доступа к сети (NEF): Безопасное предоставление услуг и возможностей утвержденным третьим сторонам.
8. Функция сетевого репозитория (NRF): Служит центральным репозиторием для сетевых функций (NF).
9. Функция управления политикой (PCF): Поддерживает единую структуру политики, которая управляет поведением сети.
10. Унифицированное управление данными (UDM) : поддерживает расширенную авторизацию и позволяет операторам легко адаптироваться к потребностям клиентов.

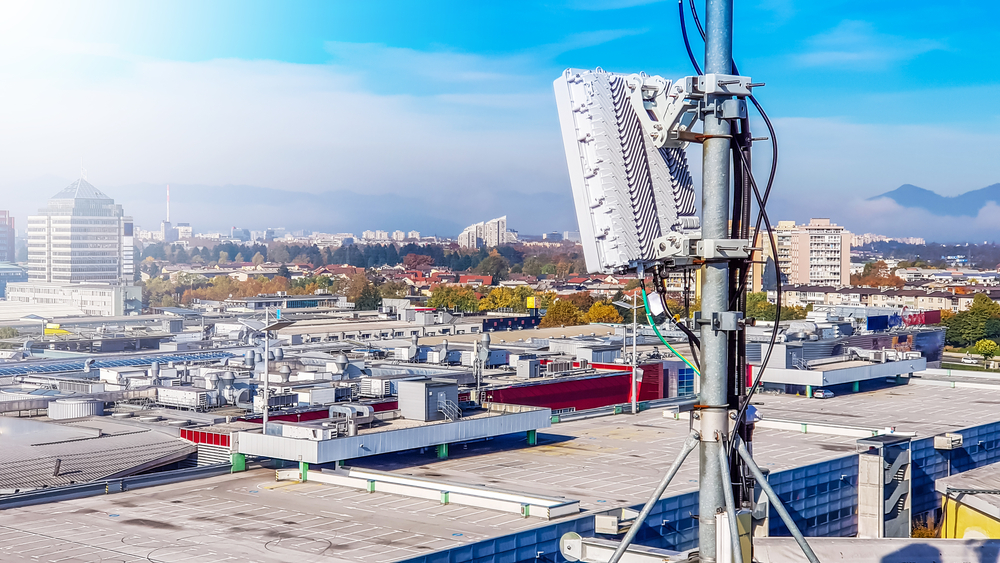

Компоненты базовой станции 5G

Базовые станции в сетях 4G LTE называются либо усовершенствованным узлом B, либо eNodeB. Вы обнаружите, что eNodeB обычно обозначается аббревиатурой eNB на схемах сетевой архитектуры 5G, а gNodeB — gNB. Не забывайте, что базовая станция eNB предназначена для 4G, а gNB — для 5G.

Итак, eNodeB против gNobeB — это, по сути, 4G против 5G. eNodeB — это узел радиосети для сетей LTE, а gNodeB используется для 5G NR. Вы также увидите ng-eNB, который представляет собой eNodeB следующего поколения. Это обновленная версия базовой радиостанции 4G LTE. Он подключает устройства 4G LTE к мобильной сети, когда вместо основной сети 4G (EPC) используется 5G CAN.

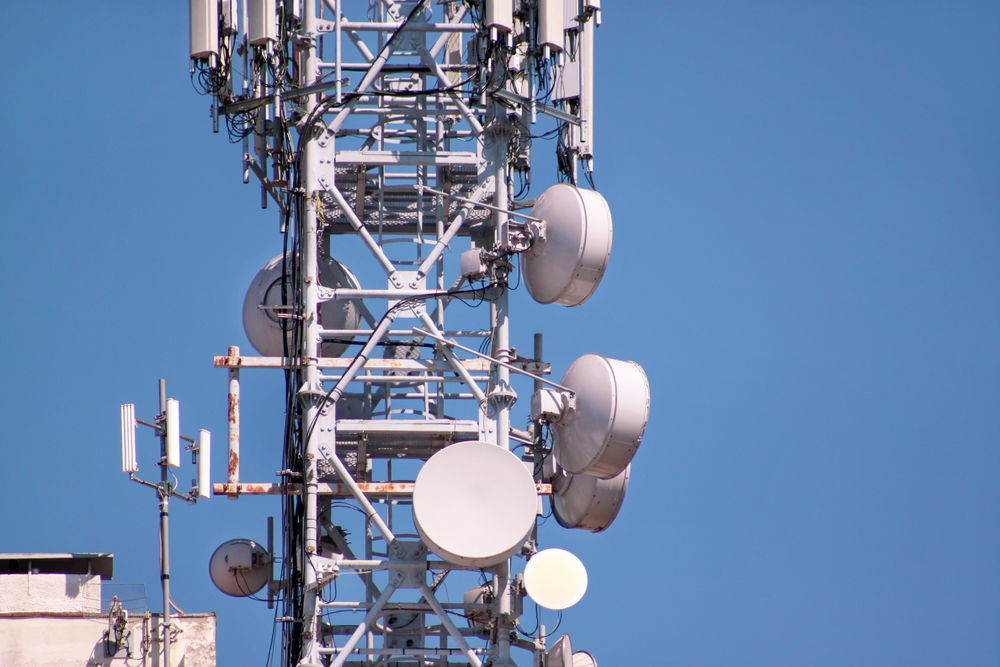

Эти узлы устанавливаются на узлах сотовой связи операторов и могут выглядеть как вышки сотовой связи или высокие мачты. Ниже показано, как можно развернуть 5G NSA и 5G SA:

5G NSA и 5G SA: ваши варианты развертывания

При использовании опций SA к EPC или 5GC подключается только одна независимая сеть доступа — LTE или 5G NR. . В вариантах NSA используются технологии радиодоступа LTE и 5G NR, при этом одна из сетей доступа помогает другой подключиться к EPC или 5GC. Вот варианты, предложенные 3GPP — обратите внимание, вариант 1 — это 4G, но он служит ориентиром.

Автономная архитектура базовой станции

Как уже отмечалось, вариант 1 — это 4G, что оставляет нам варианты 2 и 5.

Вариант 2: gNodeB подключается к базовой сети 5G на рынок, у которых еще не установлены устаревшие системы LTE. Это также хорошо для оператора, который хочет предлагать услуги только 5G.

• Использует радиоинтерфейс New Radio (NR) и протоколы сигнализации для EUD
• Подключается к AMF для передачи сигналов плоскости управления с базовой сетью 5G
• Подключается к UPF для передачи данных
• gNodeB связаны между собой с помощью интерфейса Xn

Подключение к AMF

gNodeB может быть подключен к нескольким AMF. gNodeB выбирает начальный AMF для каждого UE.

• Подключение к AMF основано на интерфейсе следующего поколения — плоскость управления (NG-C), который использует протокол приложений следующего поколения (NGAP) для передачи сигнальных сообщений между gNodeB и AMF
Сообщения
• NGAP предоставляются в 3GPP TS 38. 413 и передаются с использованием SCTP через IP
.
• Эти сообщения передаются между gNodeB и AMF
• UE и AMF сигнализируют друг другу, используя сигнальные сообщения Non-Access Stratum (NAS)

Подключение к UPF:

gNodeB может быть подключен к одному или нескольким UPF.

• SMF выбирает UPF для каждого сеанса PDU
• Подключение к UPF основано на интерфейсе Next Generation-User Plane (NG-U), который использует протокол туннелирования GRPS — User Plane (GTP-U) для передачи данных, принадлежащих сеансам PDU
• Каждый сеанс PDU имеет один туннель GTP-U
• Пакеты пользовательской плоскости передаются с использованием GTP-U через UDP через IP

Вариант 5: eNodeB следующего поколения (ng-eNodeB)

На самом деле это базовая станция 4G, модернизированная для подключения к базовой сети 5G, которая перешла на NGC, но по-прежнему использует доступ LTE.

• Самый быстрый и прямой путь к одноядерной сети, поддерживающей весь трафик доступа
• Функция взаимодействия 4G позволяет устройству 4G подключаться к ядру 5G
• Эта функция позволяет операторам перенаправлять трафик с ядра 4G на ядро ​​5G

Функция межсетевого взаимодействия позволяет операторам экономить средства, отключая ненужные устаревшие устройства. Они также могут извлечь выгоду из возможностей 5G, таких как нарезка сети, что жизненно важно для удовлетворения новых потребностей предприятия. Операторы могут применять эту функцию к другим службам базовой сети, которым требуется преобразование протоколов, например, к 3G и WiFi.

Большинство преимуществ 5G будут получены при переходе на сеть доступа 5G NR.

• ng-eNodeB использует радиоинтерфейс 4G и протоколы сигнализации для ЕС
• Узел подключается к базовой сети 5G с помощью интерфейсов NG-C и NG-U, что позволяет ему поддерживать процедуры сетевой сигнализации
• Узел также может передавать данные приложения в функцию плоскости пользователя (UPF) и обратно

Часть ваших первоначальных проектов должна учитывать управление температурным режимом, чтобы обеспечить срок службы вашей базовой станции. Найдите минутку и прочтите информацию о базовых станциях 5G и проблемах управления температурным режимом.
